Makita DF333D User manual

DF333D
DF033D
EN Cordless Driver Drill INSTRUCTION MANUAL 5
SL Brezžični vijačni vrtalnik NAVODILA ZA UPORABO 11
SQ Trapan me bateri MANUALI I PËRDORIMIT 17
BG Акумулаторна бормашина с
винтоверт РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ 23
HR Bežična udarna bušilica PRIRUČNIK S UPUTAMA 30
МК Безжична
шрафцигер-дупчалка УПАТСТВО ЗА УПОТРЕБА 36
SR Бежична бушилица УПУТСТВО ЗА УПОТРЕБУ 43
RO Maşină de găurit şi înşurubat
cu acumulator MANUAL DE INSTRUCŢIUNI 50
UK Дриль із бездротовим
приводом ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ 57
RU Аккумуляторная
дрель-шуруповерт РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 64

1
2
3
Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
AB
Fig.5
1
Fig.6
1
2
3
Fig.7
3
2
1
Fig.8
2

Fig.9
2
1
Fig.10
1
23
Fig.11
1
2
Fig.12
Fig.13
Fig.14
1
2
Fig.15
Fig.16
3

Fig.17
4

5ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DF333D DF033D
Drilling capacities Steel 10 mm
Wood 21 mm
Fastening capacities Wood screw 5.1 mm x 63 mm
Machine screw M6
No load speed High (2) 0 - 1,700 min-1
Low (1) 0 - 450 min-1
Overall length 179 mm 149 mm
Rated voltage D.C. 10.8 V - 12 V max
Net weight 1.1 - 1.2 kg 0.93 - 1.1 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydifferfromcountrytocountry.
• Theweightmaydifferdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
estcombination,accordingtoEPTA-Procedure01/2014,areshowninthetable.
Applicable battery cartridge and charger
Batterycartridge BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Charger DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
• Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionof
residence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Intended use
The tool is intended for drilling and screw driving in
wood, metal and plastic.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ingtoEN62841-2-1:
Model DF333D
Sound pressure level (LpA):70dB(A)orless
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
Model DF033D
Sound pressure level (LpA):70dB(A)orless
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
WARNING: Wear ear protection.
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
minedaccordingtoEN62841-2-1:
Model DF333D
Workmode:drillingintometal
Vibrationemission(ah,D):2.5m/s2or less
Uncertainty(K):1.5m/s2
Model DF033D
Workmode:drillingintometal
Vibrationemission(ah,D):2.5m/s2or less
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationemissionvaluehas
beenmeasuredinaccordancewiththestandardtest
methodandmaybeusedforcomparingonetoolwith
another.
NOTE:Thedeclaredvibrationemissionvalue
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING:Thevibrationemissionduringactual
use of the power tool can differ from the declared
emissionvaluedependingonthewaysinwhichthe
tool is used.
WARNING:Besuretoidentifysafetymeasures
toprotecttheoperatorthatarebasedonanestima-
tion of exposure in the actual conditions of use (taking
accountofallpartsoftheoperatingcyclesuchas
the times when the tool is switched off and when it is
running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.

6ENGLISH
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided with this
power tool.Failuretofollowallinstructionslistedbelow
mayresultinelectricshock,reand/orseriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Cordless driver drill safety warnings
1. Use auxiliary handle(s), if supplied with the
tool.Lossofcontrolcancausepersonalinjury.
2.
Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring.Cuttingaccessorycontacting
a"live"wiremaymakeexposedmetalpartsofthepower
tool "live" and could give the operator an electric shock.
3. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring.
Fastenerscontactinga"live"wiremaymake
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
4.
Always be sure you have a rm footing. Be sure no
one is below when using the tool in high locations.
5. Hold the tool rmly.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
9.
Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
10. If the drill bit cannot be loosened even you
open the jaws, use pliers to pull it out. In such a
case,pullingoutthedrillbitbyhandmayresultin
injurybyitssharpedge.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery char-
ger, (2) battery, and (3) product using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4.
If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current ow, over-
heating, possible burns and even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
agingandlabelingmustbeobserved.
Forpreparationoftheitembeingshipped,consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tape or mask off open contacts and pack up the
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
12. Use the batteries only with the products
specied by Makita.Installingthebatteriesto
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Useofnon-genuineMakitabatteries,orbatteriesthat
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwillalso
voidtheMakitawarrantyfortheMakitatoolandcharger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2.
Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.

7ENGLISH
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipoffyourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.

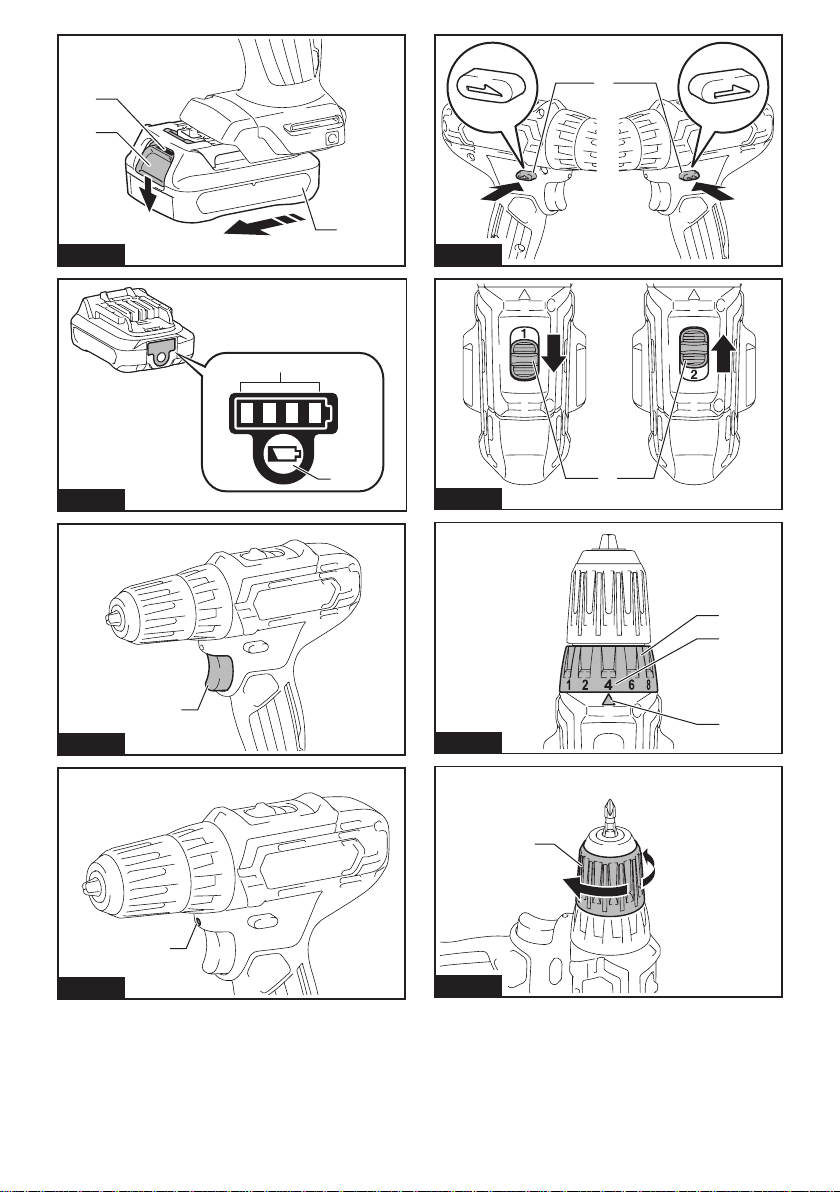

►Fig.1: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
whileslidingthebuttononthefrontofthecartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
youorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.
Battery protection system
Thetoolisequippedwithabatteryprotectionsystem.
Thissystemautomaticallycutsoffpowertothemotorto
extendbatterylife.
Thetoolwillautomaticallystopduringoperationifthe
tooland/orbatteryareplacedunderoneofthefollowing
conditions:
Overloaded:
The tool is operated in a manner that causes it to draw
anabnormallyhighcurrent.
In this situation, turn the tool off and stop the application
thatcausedthetooltobecomeoverloaded.Thenturn
the tool on to restart.
Ifthetooldoesnotstart,thebatteryisoverheated.In
thissituation,letthebatterycoolbeforeturningthetool
on again.
Low battery voltage:
Theremainingbatterycapacityistoolowandthetool
willnotoperate.Ifyouturnthetoolon,themotorruns
againbutstopssoon.Inthissituation,removeand
rechargethebattery.
Indicating the remaining battery capacity
Only for battery cartridges with the indicator
►Fig.2: 1. Indicator lamps 2.Checkbutton
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Off
75% to 100%
50% to 75%
25% to 50%
0% to 25%
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydifferslightly
fromtheactualcapacity.
Switch action
►Fig.3: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
Lighting up the front lamp
►Fig.4: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pulltheswitchtriggertolightupthelamp.Thelamp
keepsonlightingwhiletheswitchtriggerisbeingpulled.
Thelampgoesoutapproximately10secondsafter
releasing the switch trigger.
NOTE:Useadryclothtowipethedirtoffthelensof
the lamp. Be careful not to scratch the lens of lamp, or
itmaylowertheillumination.
Reversing switch action
►Fig.5: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the direc-
tionofrotationbeforethetoolstopsmaydamagethetool.
CAUTION :When not operating the tool, always
set the reversing switch lever to the neutral position.

8ENGLISH
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
AsideforclockwiserotationorfromtheBsideforcoun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion,theswitchtriggercannotbepulled.
Speed change
►Fig.6: 1. Speed change lever
CAUTION: Always set the speed change lever
fully to the correct position.Ifyouoperatethe
toolwiththespeedchangeleverpositionedhalfway
betweenthe"1"sideand"2"side,thetoolmaybe
damaged.
CAUTION: Do not use the speed change lever
while the tool is running.Thetoolmaybedamaged.
Position of
speed
change lever
Speed Torque Applicable
operation
1Low High Heavyload-
ing operation
2High Low Light loading
operation
Tochangethespeed,switchoffthetoolrst.Select
the"2"sideforhighspeedor"1"forlowspeedbuthigh
torque. Be sure that the speed change lever is set to the
correctpositionbeforeoperation.
Ifthetoolspeediscomingdownextremelyduringthe
operation with "2", slide the lever to the "1" and restart
the operation.
Adjusting the fastening torque
►Fig.7: 1.Adjustingring2. Graduation 3.Arrow
Thefasteningtorquecanbeadjustedin21levelsbyturningtheadjustingring.Alignthegraduationswiththearrow
onthetoolbody.Youcangettheminimumfasteningtorqueat1andmaximumtorqueatmarking.
Theclutchwillslipatvarioustorquelevelswhensetatthenumber1to20.Theclutchdoesnotworkat
the marking.
Beforeactualoperation,driveatrialscrewintoyourmaterialorapieceofduplicatematerialtodeterminewhich
torque level is required for a particular application.
Thefollowingshowstheroughguideoftherelationshipbetweenthescrewsizeandgraduation.
Graduation 12345678 9 10 11 12 13 14 15 16 17 18 19 20
Machine screw M4 M5 M6
Wood
screw Soft wood (e.g. pine) –ɸ3.5 x 22 ɸ4.1 x 38
Hard wood
(e.g. lauan) –ɸ3.5 x 22 –
–ɸ4.1 x 38
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Installing or removing driver bit/
drill bit
For Model DF333D (optional accessory)
►Fig.8: 1. Sleeve 2. Close 3. Open
Turn the sleeve counterclockwise to open the chuck
jaws.Placethedriverbit/drillbitinthechuckasfar
as it will go. Turn the sleeve clockwise to tighten the
chuck.Toremovethedriverbit/drillbit,turnthesleeve
counterclockwise.
Installing or removing driver bit/
socket bit
For Model DF033D (optional accessory)
►Fig.9
Useonlydriverbit/socketbitthathasinsertingportionshown
inthegure.Donotuseanyotherdriverbit/socketbit.
NOTE: Bothshallowertype(A=12mm,B=9mm)and
deepertype(A=17mm,B=14mm)ofdriverbitscanbeused.
Toinstallthedriverbit,pullthesleeveinthedirectionofthe
arrowandinsertthedriverbitintothesleeveasfarasitwillgo.
Thenreleasethesleevetosecurethedriverbit.
►Fig.10: 1.Driverbit2. Sleeve
Toremovethedriverbit,pullthesleeveinthedirection
ofthearrowandpullthedriverbitout.
NOTE:Ifthedriverbitisnotinserteddeepenough
into the sleeve, the sleeve will not return to its original
positionandthedriverbitwillnotbesecured.Inthis
case,tryre-insertingthebitaccordingtotheinstruc-
tionsabove.
NOTE:Afterinsertingthedriverbit,makesurethatit
isrmlysecured.Ifitcomesout,donotuseit.

9ENGLISH
Installing hook
CAUTION: When installing the hook, always
secure it with the screw rmly. If not, the hook
maycomeofffromthetoolandresultinthepersonal
injury.
►Fig.11: 1. Groove 2. Hook 3. Screw
Thehookisconvenientfortemporarilyhangingthetool.
Thiscanbeinstalledoneithersideofthetool.Toinstall
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
Installing driver bit holder
Optional accessory
►Fig.12: 1.Driverbitholder2.Driverbit
Fitthedriverbitholderintotheprotrusionatthetoolfoot
on either right or left side and secure it with a screw.
Whennotusingthedriverbit,keepitinthedriverbit
holders.Driverbits45mm-longcanbekeptthere.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place.Ifyoucanseethe
redindicatorontheuppersideofthebutton,itisnot
lockedcompletely.Insertitfullyuntiltheredindicator
cannotbeseen.Ifnot,itmayaccidentallyfalloutof
thetool,causinginjurytoyouorsomeonearound
you.
CAUTION: When the speed comes down
extremely, reduce the load or stop the tool to
avoid the tool damage.
Holdthetoolrmlywithonehandonthegripandthe
otherhandonthebottomofthebatterycartridgeto
control the twisting action.
►Fig.13
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
Placethepointofthedriverbitinthescrewheadand
applypressuretothetool.Startthetoolslowlyandthen
increasethespeedgradually.Releasetheswitchtrigger
as soon as the clutch cuts in.
NOTE: When driving wood screw, pre-drill a pilot hole
2/3thediameterofthescrew.Itmakesdrivingeasier
and prevents splitting of the workpiece.
Drilling operation
First,turntheadjustingringsothatthearrowpointsto
the marking. Then proceed as follows.
Drilling in wood
Whendrillinginwood,thebestresultsareobtained
with wood drills equipped with a guide screw. The guide
screwmakesdrillingeasierbypullingthedrillbitinto
the workpiece.
Drilling in metal
Topreventthedrillbitfromslippingwhenstartinga
hole, make an indentation with a center-punch and
hammeratthepointtobedrilled.Placethepointofthe
drillbitintheindentationandstartdrilling.
Useacuttinglubricantwhendrillingmetals.Theexcep-
tionsareironandbrasswhichshouldbedrilleddry.
CAUTION: Pressing excessively on the tool
will not speed up the drilling. In fact, this excessive
pressurewillonlyservetodamagethetipofyourdrill
bit,decreasethetoolperformanceandshortenthe
service life of the tool.
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece. There is a tremendous force exerted on
thetool/drillbitatthetimeofholebreakthrough.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
CAUTION: If the tool is operated continuously
until the battery cartridge has discharged, allow
the tool to rest for 15 minutes before proceeding
with a fresh battery.
Using the tool as a hand screwdriver
►Fig.14
Switch off the tool.
Move the reversing switch lever to the neutral position.
Turntheadjustingringsothatthearrowpointsto
the marking.
Turn the tool.
NOTE: This use is convenient for checking the
screwdriving.
NOTE: Do not use the tool for work requiring exces-
siveforce,suchastighteningboltorremovingrusted
screws.

10 ENGLISH
Using holster
Optional accessory
CAUTION: When using the holster, remove a
driver bit/drill bit from the tool.
CAUTION: Turn off the tool and wait until it
comes to a complete stop before placing it in the
holster.
Be sure to close the holster securely with the
holster button so that it holds the tool rmly.
1. Threadawaistbeltorsimilarthroughholsterholder.
►Fig.15: 1. Holster holder 2.Waistbelt
2. Putthetoolintheholsterandlockitwiththehol-
sterbutton.
►Fig.16
►Fig.17

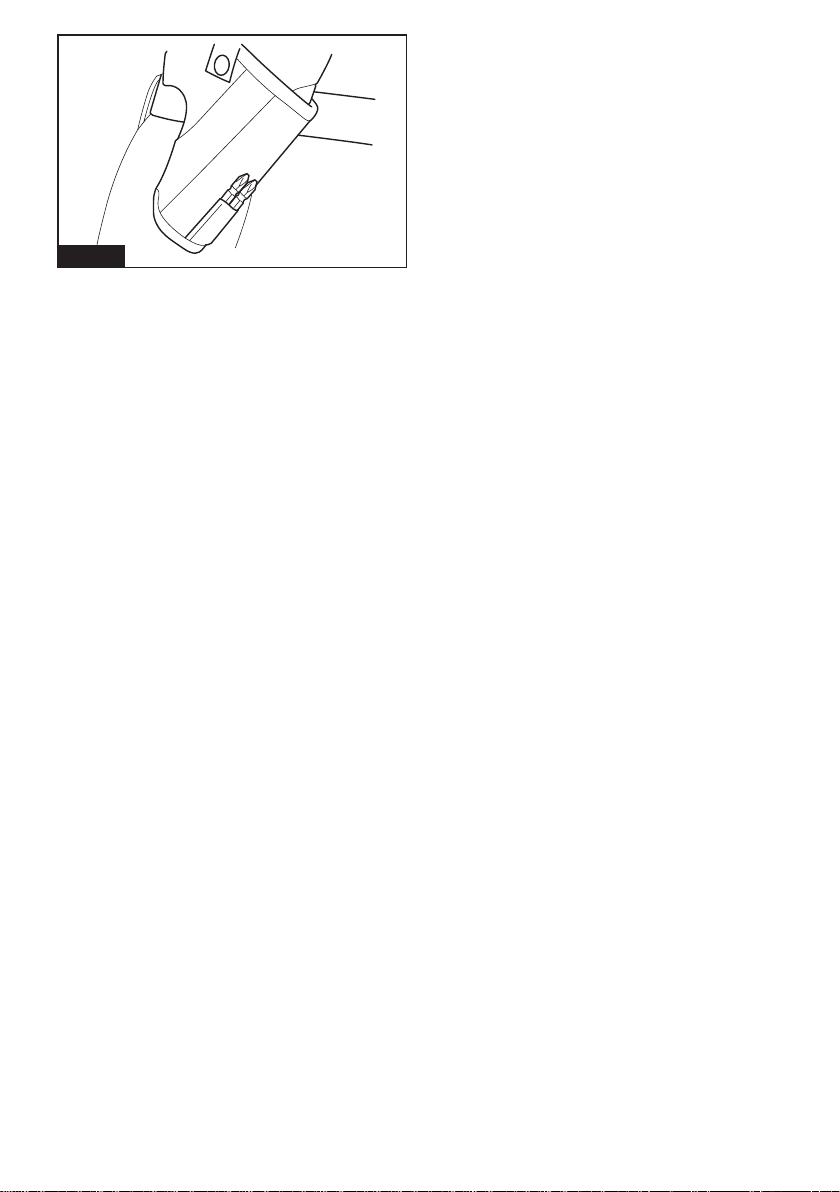

Youcankeeptwodriverbitsatthefrontoftheholster.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
TomaintainproductSAFETYandRELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
OPTIONALACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregarding
theseaccessories,askyourlocalMakitaServiceCenter.
• Drillbits
• Driverbits
• Socketbits
• Driverbitholder
• Holster
• Plasticcarryingcase
• Hook
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
differfromcountrytocountry.

11 SLOVENŠČINA
SLOVENŠČINA (Originalna navodila)
TEHNIČNI PODATKI
Model: DF333D DF033D
Vrtalnezmogljivosti Jeklo 10 mm
Les 21 mm
Zateznezmogljivosti Lesnivijak 5,1 mm x 63 mm
Strojnivijak M6
Hitrostbrezobremenitve Visoka (2) 0 - 1.700 min-1
Nizka (1) 0 - 450 min-1
Celotnadolžina 179 mm 149 mm
Nazivna napetost D.C.10,8V-12V(največ)
Netoteža 1,1 - 1,2 kg 0,93 - 1,1 kg
• Kernenehnoopravljamoraziskaveinrazvijamosvojeizdelke,selahkotehničnipodatkivtemdokumentu
spremenijobrezobvestila.
• Tehničnipodatkiselahkorazlikujejooddržavedodržave.
• Težaselahkorazlikujegledenapriključke,vključnozakumulatorskobaterijo.Najlažjainnajtežjakombinacijav
skladuspostopkomEPTA01/2014staprikazanivpreglednici.
Uporabna akumulatorska baterija in polnilnik
Baterijskivložek BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Polnilnik DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
• Nekaterezgorajnavedeneakumulatorskebaterijeinpolnilnikimordavvašidržaviprebivališčanisonavoljo.
OPOZORILO: Uporabljajte le zgoraj navedene akumulatorske baterije in polnilnike.Uporabadrugih
akumulatorskihbaterijinpolnilnikovlahkopovzročitelesnepoškodbein/alipožar.
Predvidena uporaba
Orodjejenamenjenozavrtanjeinvijačenjevles,
kovino in plastiko.
Hrup
ObičajnaA-ovrednotenaravenhrupavskladuz
EN62841-2-1:
Model DF333D
Ravenzvočnegatlaka(LpA):70dB(A)alimanj
Odstopanje(K):3dB(A)
Nivohrupameddelomlahkopreseže80dB(A).
Model DF033D
Ravenzvočnegatlaka(LpA):70dB(A)alimanj
Odstopanje(K):3dB(A)
Nivohrupameddelomlahkopreseže80dB(A).
OPOZORILO: Uporabljajte zaščito za sluh.
Vibracije
Skupnevrednostivibracij(vektorskavsotatrehosi)v
skladuzEN62841-2-1:
Model DF333D
Delovninačin:vrtanjevkovino
Emisijevibracij(ah,D):2,5m/s2alimanj
Odstopanje(K):1,5m/s2
Model DF033D
Delovninačin:vrtanjevkovino
Emisijevibracij(ah,D):2,5m/s2alimanj
Odstopanje(K):1,5m/s2
OPOMBA:Navedenavrednostoddajanjavibracij
jebilaizmerjenavskladusstandardnimimetodami
testiranjainselahkouporabljazaprimerjavoorodij.
OPOMBA:Navedenavrednostoddajanjavibra-
cijselahkouporabljatudipripredhodnioceni
izpostavljenosti.
OPOZORILO:Oddajanjevibracijmeddejansko
uporaboelektričnegaorodjaselahkorazlikujeod
navedenevrednostioddajanja,odvisnoodnačina
uporabeorodja.
OPOZORILO:Upravljavecmorazalastnozaš-
čitopoznativarnostneukrepe,kitemeljijonaoceni
izpostavljenostivdejanskihpogojihuporabe(poleg
časaproženjajetrebaupoštevaticelotendelovni
cikel,vključnosčasom,kojeorodjeizklopljeno,in
časom,kodelujevprostemteku).
Izjava o skladnosti ES
Samo za evropske države
IzjavaESoskladnostijevključenavdodatkuA,kije
priložentemnavodilomzauporabo.

12 SLOVENŠČINA
VARNOSTNA OPOZORILA
Splošna varnostna opozorila za
električno orodje
OPOZORILO: Preberite vsa varnostna opo-
zorila in navodila s slikami in tehničnimi podatki,
ki so dobavljeni skupaj z električnim orodjem.
Obneupoštevanjuspodajnavedenihnavodilobstaja
nevarnostelektričnegaudara,požarain/alihudih
telesnihpoškodb.
Shranite vsa opozorila in navo-
dila za poznejšo uporabo.
Izraz„električnoorodje“vopozorilihsenanašanavaše
električnoorodje(skablom)alibaterijskoelektrično
orodje(brezkabla).
Varnostna opozorila za brezžični
vijačnik in vrtalnik
1. Uporabite pomožne ročaje, če so dobavljeni z orod-
jem.Izgubanadzoralahkopovzročipoškodbeoseb.
2. Če obstaja nevarnost, da bi z rezilnim orodjem
prerezali skrito električno napeljavo, držite ele-
ktrično orodje na izoliranih držalnih površinah.
Obstikuzvodnikipodnapetostjodobijonapetost
vsineizoliranikovinskidelielektričnegaorodja,
zaradičesarlahkouporabnikutrpielektričniudar.
3. Če obstaja nevarnost, da bi s pritrjevalnikom
prerezali skrito električno napeljavo, držite ele-
ktrično orodje na izoliranih držalnih površinah.
Obstikuzvodnikipodnapetostjodobijonapetost
vsineizoliranikovinskidelielektričnegaorodja,
zaradičesarlahkopridedoelektričnegaudara.
4. Vedno zagotovite, da imate trden oprijem na
podlagi, kjer stojite. Kadar uporabljate orodje
na višini, se prepričajte, da spodaj ni nikogar.
5. Trdno držite orodje.
6. Ne približujte rok vrtečim se delom.
7. Orodja ne pustite delovati brez nadzora.
Dovoljeno ga je uporabljati samo ročno.
8. Takoj po končani obdelavi se ne dotikajte
vrtalnega nastavka ali obdelovanca; lahko sta
zelo vroča in povzročita opekline kože.
9. Nekateri materiali vsebujejo kemikalije, ki so
lahko strupene. Bodite previdni in preprečite
vdihavanje prahu in stik s kožo. Upoštevajte
varnostne podatke dobavitelja materiala.
10.
Če vrtalnega nastavka ni mogoče sprostiti, niti ko
odprete čeljusti, ga izvlecite s kleščami.Vtakšnih
primerihselahkoprivlečenjuvrtalneganastavkaz
rokopoškodujeteobostremrobunastavka.
SHRANITE TA NAVODILA.
OPOZORILO: NE dovolite, da bi zaradi udobnej-
šega dela ali znanja o uporabi izdelka (pridobljenega z
večkratno uporabo) opustili strogo upoštevanje varno-
stnih zahtev v okviru pravilne uporabe orodja. ZLORABA
ali neupoštevanje varnostnih zahtev v teh navodilih za
uporabo lahko povzroči resne telesne poškodbe.
Pomembna varnostna navodila za
akumulatorsko baterijo
1. Pred uporabo baterijskega vložka preberite
vsa navodila in opozorilne oznake na (1) pol-
nilniku akumulatorja, (2) akumulatorju in (3)
izdelku, ki uporablja akumulator.
2. Ne razstavljajte baterijskega vložka.
3. Če se je čas delovanja občutno skrajšal, takoj
prenehajte uporabljati orodje. V nasprotnem
primeru lahko pride do pregretja, morebitnih
opeklin in celo eksplozije.
4. Če pride elektrolit v stik z očmi, jih sperite s
čisto vodo in takoj poiščite zdravniško pomoč.
Posledica je lahko izguba vida.
5.
Ne povzročite kratkega stika baterijskega vložka:
(1) Ne dotikajte se priključkov s kakršnim
koli prevodnim materialom.
(2) Izogibajte se shranjevanju baterijskega
vložka v vsebniku z drugimi kovinskimi
predmeti kot so žeblji, kovanci itn.
(3) Ne izpostavljajte baterijskega vložka vodi
ali dežju.
Kratek stik akumulatorja lahko povzroči velik
električni tok, pregrevanje, morebitne opekline
in celo okvaro.
6. Ne shranjujte orodja in baterijskega vložka
na mestih, kjer lahko temperatura doseže ali
preseže 50 °C.
7. Ne sežigajte baterijskega vložka, tudi če je
hudo poškodovan ali v celoti izpraznjen.
Baterijski vložek lahko v ognju eksplodira.
8. Poskrbite, da akumulator ne bo izpostavljen
padcem ali udarcem.
9. Ne uporabljajte poškodovanih akumulatorjev.
10. Priložene litij-ionske baterije ustrezajo zahte-
vam zakonodaje v zvezi z nevarnim blagom.
Zakomercialneprevoze,npr.tiste,kijihopravljajo
tretjestrankeincarinskiposredniki,jetrebaupo-
števatiposebnezahtevevzvezizembalažoin
označevanjem.
Med postopkom priprave na odpremo izdelka se
jetrebaposvetovatisstrokovnjakomzanevarne
snovi.Pritemupoštevajtetudipodrobnejšenacio-
nalne predpise.
Odprtestikeoblepitezlepilnimtrakomalijihdru-
gačezaščitite,baterijopazapakirajtetako,dasev
embalažinemorepremikati.
11. Upoštevajte lokalne uredbe glede odlaganja
akumulatorja.
12. Baterije uporabljajte le z izdelki, ki jih določi
Makita.Čenamestitebaterijevneskladneizdelke,
lahkopridedopožara,pregrevanja,eksplozijeali
puščanjaelektrolita.
SHRANITE TA NAVODILA.
POZOR: Uporabljajte le originalne baterije
Makita.ČeuporabljateneoriginalnebaterijeMakita
alibaterije,kisobilespremenjene,lahkopridedo
eksplozijebaterijeinposledičnodopožara,telesnih
poškodbalimaterialneškode.Stakšnouporabo
bostetudirazveljaviligarancijoMakitazaorodjein
polnilnik Makita.

13 SLOVENŠČINA
Nasveti za ohranjanje največje
zmogljivosti akumulatorja
1. Napolnite baterijski vložek, preden se v celoti
izprazni. Ko opazite, da ima orodje manjšo
moč, vedno ustavite delovanje orodja in napol-
nite baterijski vložek.
2. Nikoli znova ne polnite popolnoma napol-
njenega baterijskega vložka. Prenapolnjenje
skrajša življenjsko dobo akumulatorja.
3. Baterijski vložek s sobno temperaturo pol-
nite pri temperaturi okolja od 10 °C do 40 °C.
Počakajte, da se vroč baterijski vložek pred
polnjenjem ohladi.
OPIS DELOVANJA
POZOR: Pred nastavljanjem ali preizkusom
delovanja orodja se prepričajte, ali je orodje
izključeno in ali je akumulatorska baterija
odstranjena.
Nameščanje ali odstranjevanje
akumulatorske baterije
POZOR: Vedno izklopite orodje, preden name-
stite ali odstranite akumulatorsko baterijo.
POZOR: Kadar nameščate ali odstranjujete
akumulatorsko baterijo, trdno držite orodje in
akumulatorsko baterijo.Čeorodjainakumulatorske
baterijenedržitetrdno,selahkozgodi,davamzdr-
snetaizrok,posledicapajelahkopoškodbaorodjain
akumulatorskebaterijetertelesnapoškodba.
►Sl.1: 1.Rdečiindikator2.Gumb3.Baterijskivložek
Čeželiteodstranitiakumulatorskobaterijo,jopotisnite
izorodja,pritempapomikajtegumbnasprednjistrani
vložka.
Akumulatorskobaterijovstavitetako,daporavnate
jezičeknabaterijizutoromnaohišjuinjopotisnetev
ležišče.Potisnitejodokonca,dasezaskoči.Čejerdeči
indikatornazgornjistranigumbaviden,pomeni,da
baterijaniustreznozaklenjena.
POZOR: Vedno namestite akumulatorsko
baterijo tako, da rdeči indikator ni več viden.Če
teganeupoštevate,lahkobaterijanepričakovano
padeizorodjainpoškodujevasaliosebevneposre-
dnibližini.
POZOR: Ne nameščajte akumulatorske bate-
rije s silo.Česeakumulatorskabaterijanezaskoči
zlahka,nipravilnovstavljena.
Sistem za zaščito akumulatorja
Orodjejeopremljenossistemomzazaščitoakumula-
torja.Sistemsamodejnoprekinenapajanjemotorja,da
sepodaljšaživljenjskadobaakumulatorja.
Orodjesebosamodejnozaustavilomeddelovanjem,
čestaorodjein/aliakumulatorzamenjanapodnasle-
dnjimipogoji:
Preobremenjeno:
Orodjedelujenanačin,zaradikateregaprihajado
neobičajnovisokegatoka.
Vtemprimeruizklopiteorodjeinprenehajteizvajati
delo,kijepovzročilopreobremenitevorodja.Natovklo-
piteorodjeingaznovazaženite.
Česeorodjenevklopi,jeakumulatorpregret.Vtemprimeru
pustite,daseakumulatorohladi,predenorodjeznovavklopite.
Nizka napetost akumulatorja:
Ravennapolnjenostiakumulatorjajeprenizka,zaradi
česarorodjenebodelovalo.Čevklopiteorodje,se
motorzažene,vendarsekmaluustavi.Vtemprimeru
odstranite in napolnite akumulator.
Prikazuje preostalo raven
napolnjenosti akumulatorja
Samo za akumulatorske baterije z indikatorjem
►Sl.2: 1.Indikatorskelučke2.Gumbzapreverjanje
Pritisnitegumbzapreverjanjenabaterijskemvložku,
dapreveriteravennapolnjenostiakumulatorja.
Indikatorskelučkenakratkozasvetijo.
Indikatorske lučke Prikaz pre-
ostale ravni
napolnjenosti
Sveti Ne sveti
od 75% do 100%
od 50% do 75%
od 25% do 50%
od 0% do 25%
OPOMBA:Odvisnoodpogojevuporabeinokoljske
temperatureseoznačbalahkonekolikorazlikujeod
dejanskenapolnjenosti.
Delovanje stikala
►Sl.3: 1.Sprožilnostikalo
POZOR: Preden vstavite akumulatorsko
baterijo v orodje, se vedno prepričajte, da stikalo
deluje brezhibno in se vrača v položaj za izklop
(OFF), ko ga spustite.
Zazagonorodjapovlecitesprožilnostikalo.Hitrostorodjasepoveča
zapovečanitlaknasprožilnemstikalu.Zaizklopspustitestikalo.
Vklop sprednje lučke
►Sl.4: 1.Lučka
POZOR: Ne glejte neposredno v lučko ali vir
svetlobe.
Zavklopsvetilkepritisnitesprožilnostikalo.Lučkasveti,
doklerjepritisnjenosprožilnostikalo.Lučkaseizklopi
približno10sekundzatem,kospustitesprožilnostikalo.
OPOMBA:Uporabitesuhokrpo,daobrišeteumaza-
nijozlečelučke.Pazite,daneopraskatesteklalučke,
kerpraskeobčutnozmanjšajosvetilnost.

14 SLOVENŠČINA
Stikalo za preklop smeri vrtenja
►Sl.5: 1.Ročicazapreklopsmerivrtenja
POZOR: Pred obratovanjem vedno preverite
smer vrtenja.
POZOR: Stikalo za spreminjanje smeri vrtenja
uporabite šele, ko se stroj popolnoma ustavi.Če
smervrtenjaspremenite,predensestrojustavi,seta
lahkopoškoduje.
POZOR: Ko orodja ne uporabljate, vedno poti-
snite preklopno stikalo v nevtralen položaj.
Toorodjejeopremljenospreklopnikomzaspremembo
smerivrtenja.Ročicopreklopnikasmerivrtenjapritisnite
vsmeriAzavrtenjevsmeriurnegakazalcainvsmeriB
zavrtenjevobratnismeriurnegakazalca.
Kojepreklopnostikalovnevtralnempoložaju,seglav-
nega stikala ne da premakniti.
Spreminjanje hitrosti
►Sl.6: 1.Ročicazaspreminjanjehitrosti
POZOR: Ročico za spreminjanje hitrosti
vedno potisnite do konca v pravilen položaj.Če
vklopiteorodje,medtemkojeročicazaspremembo
hitrostivvmesnempoložajumedoznakama„1“in„2“,
lahkopridedookvareorodja.
POZOR: Ročice za spreminjanje hitrosti ne
premikajte med delovanjem orodja.Orodjese
lahkopoškoduje.
Položaj
ročice
za spreminja-
nje hitrosti
Hitrost Navor Namenska
uporaba
1Nizka Visoka Uporaba
pritežji
obremenitvi
2Visoka Nizka Uporaba
prilažji
obremenitvi
Čeželitespremenitihitrost,najprejizklopiteorodje.Izberite
„2“zavisokohitrostali„1“zanizkohitrost,vendarzvisokim
navorom.Predobratovanjempreverite,alijeročicazaspre-
minjanjehitrostivrtenjanastavljenavpravilenpoložaj.
Česehitrostorodjameddelovanjemnastopnji„2“
izjemnozmanjša,premakniteročicona„1“inznova
začnitezdelom.
Nastavitev zateznega momenta
►Sl.7: 1.Nastavitveniobroč2.Stopnja3.Puščica
Zateznimomentlahkozobračanjemnastavitvenegaobročanastavitena21stopenj.Poravnajtestopnjespuščico
naohišjuorodja.Najmanjšizateznimomentjepristopnji1,največjipaprioznaki.
Čejesklopkavpoložajuod1do20,bozdrsnilaprirazličnihstopnjahzateznegamomenta.Prioznakisklopka ne
deluje.
Preddejanskimzačetkomdelaprivijtevvzorčnikosmaterialavijak,daugotovite,katerastopnjazateznegamom-
entajenajustreznejša.
Vnadaljevanjusipoglejteokvirnivodnikrazmerjamedvelikostjovijakainstopnjoprivijanja.
Stopnja 12345678 9 10 11 12 13 14 15 16 17 18 19 20
Strojnivijak M4 M5 M6
Lesnivijak Mehak
les (npr.
borovec)
–ɸ3,5 x 22 ɸ4,1 x 38
Trd les
(npr. lauan) –ɸ3,5 x 22 –
–ɸ4,1 x 38
MONTAŽA
POZOR: Pred vsako izvedbo dela na orodju se
prepričajte, da je le to izključeno in da je akumula-
torska baterija odstranjena.
Vstavljanje in odstranjevanje
vijačnih/vrtalnih nastavkov
Za model DF333D (dodatna oprema)
►Sl.8: 1.Zaporniobroč2.Zapiranje3.Odpiranje
Razpritečeljustivpenjalneglavetako,dazaporniobroč
zavrtite v nasprotni smeri urnega kazalca. Vstavite
vijačni/vrtalninastavekvvpenjalnoglavoingapotisnite
dokonca.Zategnitevpenjalnoglavotako,dazaporni
obročzavrtitevsmeriurnegakazalca.Vijačni/vrtalni
nastavekodstranitetako,obrnetezaporniobročv
nasprotni smeri urnega kazalca.

15 SLOVENŠČINA
Nameščanje ali odstranjevanje
vijačnega ali natičnega nastavka
Za model DF033D (dodatna oprema)
►Sl.9
Uporabljajtesamovijačnealinatičnenastavkezvstav-
nimdelom,kijeprikazannasliki.Neuporabljajtedrugih
vijačnih/natičnihnastavkov.
OPOMBA:Uporabitelahkotakoplitvejšo(A=12mm,
B=9mm)kotglobljo(A=17mm,B=14mm)vrsto
vijačnihnastavkov.
Zanamestitevvijačneganastavkapovlecitezaporni
obročvsmeripuščiceinvanjdokoncapotisnitenasta-
vek.
Spustitezaporniobroč,dasenastavekzaskoči.
►Sl.10: 1.Vijačninastavek2.Zaporniobroč
Zaodstranitevvijačneganastavkapovlecitezaporni
obročvsmeripuščiceinizvlecitenastavek.
OPOMBA:Čevijačninastavekvobročnivstavljen
dovoljgloboko,setanebovrnilvprvotnipoložajin
nastaveknebopravilnozaskočen.Vtemprimeru
poskušajtenastavekvstavitiznova,kotjeopisano
zgoraj.
OPOMBA:Konamestitenastavek,seprepričajte,
alijetrdnozaskočen.Čegalahkoizvlečete,neupo-
rabljajteorodja.
Nameščanje kavlja
POZOR: Kavelj pri nameščanju vedno močno
zategnite z vijakom.Čeganezategnete,selahko
kaveljsnamezorodjainpovzročitelesnepoškodbe.
►Sl.11: 1.Vdolbina2.Kavelj3.Vijak
Kaveljjepriročenpripomočekzazačasnoobešanje
stroja.Namestitegalahkonakaterokolistranstroja.
Kaveljvstavitevutornalevialidesnistraniohišjastroja
ingaprivijtezvijakom.Odstranitegatako,daodvijete
vijakingaizvlečete.
Nameščanje držala vijačnih
nastavkov
Dodatna oprema
►Sl.12: 1.Držalovijačnihnastavkov2.Vijačni
nastavek
Namestitedržalovijačnihnastavkovvzarezona
podstavkuorodjanadesnoalilevostraningapritrdite
zvijakom.
Kadarneuporabljatevijačneganastavka,gahranitev
držaluvijačnihnastavkov.Držaloomogočashranjeva-
njevijačnihnastavkovdolžine45mm.
UPRAVLJANJE
POZOR: Akumulatorsko baterijo vedno vsta-
vite do konca, tako da se zaskoči.Čejenazgornji
stranigumbavidenrdečindikator,pomeni,dabaterija
niustreznozaskočena.Vstavitejodokonca,takoda
rdečegaindikatorjanimogočevideti.Vnasprotnem
primeruselahkoakumulatorskabaterijasnamez
orodjainpoškodujevasaliosebevneposrednibližini.
POZOR: Če se hitrost močno zniža, zmanj-
šajte obremenitev ali ustavite orodje, da prepre-
čite poškodbo orodja.
Orodjetrdnodržitezenorokonaročajuinzdrugoob
vznožjuakumulatorskebaterije,dalahkonadzorujete
zvijanje.
►Sl.13
Vijačenje
POZOR: Nastavitveni obroč nastavite na
ustrezen zatezni moment.
POZOR: Pazite, da bo vijačni nastavek vsta-
vljen naravnost v glavo vijaka. V nasprotnem
primeru se vijak in/ali vijačni nastavek lahko
poškodujeta.
Postavitekonicovijačneganastavkavglavovijaka
inpritisnitenaorodje.Počasizaženiteorodjeinnato
postopnopovečujtehitrost.Kosevklopizdrsnasklo-
pka, spustite stikalo za vklop.
OPOMBA:Kadarprivijatelesnivijak,najprejizvrtajte
vodilnoluknjospremerom2/3vijaka.Stemboste
olajšalivijačenjeinpreprečilirazcepobdelovanca.
Vrtanje
Najprejzavrtitenastavitveniobročtako,dabopuščica
obrnjenaprotioznaki .Natonadaljujte,kotjeopi-
sanovnadaljevanju.
Vrtanje v les
Privrtanjuvlesdosežetenajboljšerezultatezlesnimi
svedri,kisoopremljeniscentrirnokonico.Centrirna
konicaolajšavrtanje,sajpospešiprodiranjevrtalnega
nastavka v les.
Vrtanje v kovino
Privrtanjuvkovineuporabitetočkalo,skaterimsi
označitetočkovrtanjaintakopreprečitezdrsvrtalnega
nastavkaobzačetkuvrtanja.Postavitekonicovrtalnega
nastavkavvdolbinoinzačnitevrtati.
Kadarvrtatevkovino,uporabitemazivozarezanje.Pri
vrtanjuvželezoinmedeninomazivonipotrebno.

16 SLOVENŠČINA
POZOR: Čezmerno pritiskanje na orodje ne bo
pospešilo napredovanja nastavka med vrtanjem.
Nasprotno,sčezmernimpritiskanjemsepoškoduje
konicavrtalneganastavka,karzmanjšaučinkovitost
delovanjaterskrajšaživljenjskodoboorodja.
POZOR: Trdno držite orodje in bodite pre-
vidni, ko začne vrtalni nastavek prebijati obdelo-
vanca.Poprevrtanjumaterialadelujejonaorodjeoz.
vrtalninastavekizjemnovisokesile.
POZOR: Zagozdeni vrtalni nastavek lahko
enostavno odstranite, tako da nastavite stikalo za
spremembo smeri v položaj za vrtenje v obratno
smer. Vseeno pa lahko orodje nenadoma sune
nazaj, če ga ne držite trdno.
POZOR: Obdelovance vedno vpnite v primež
ali podobno napravo za držanje.
POZOR: Če orodje neprekinjeno deluje, dok-
ler se akumulatorska baterija ne izprazni, pustite
orodje mirovati 15 minut in šele nato nadaljujte z
novo baterijo.
Uporaba orodja kot ročni vijačnik
►Sl.14
Izklopiteorodje.
Premaknitepreklopniksmerivrtenjavnevtralnipoložaj.
Zavrtitenastavitveniobročtako,dabokazalecobrnjen
proti oznaki .
Vklopiteorodje.
OPOMBA:Tauporabajepriročnazapreverjanje
vijačenja.
OPOMBA:Neuporabljajteorodjazadelo,kjerje
potrebnavelikasila,npr.zazategovanjevijakovaliza
odstranjevanjezarjavelihvijakov.
Uporaba toka
Dodatna oprema
POZOR: Pri uporabi toka odstranite vijačni/
vrtalni nastavek iz orodja.
POZOR: Preden ga namestite v tok, izključite
orodje in počakajte, da se popolnoma ustavi.
Z gumbom toka ustrezno zaklenite tok tako, da bo
varno pritrjen.
1. Skozidržalotokavstavitepasalipodobno.
►Sl.15: 1.Držalotoka2.Pas
2. Vstaviteorodjevtokingazaklenitezgumbom
toka.
►Sl.16
►Sl.17
Nasprednjistranitokalahkoshranitedvavijačna
nastavka.
VZDRŽEVANJE
POZOR: Preden se lotite pregledovanja ali
vzdrževanja orodja, se vedno prepričajte, da
je orodje izklopljeno in akumulatorska baterija
odstranjena.
OBVESTILO: Nikoli ne uporabljajte bencina,
razredčila, alkohola ali podobnega sredstva. V
tem primeru se lahko orodje razbarva ali defor-
mira oziroma lahko nastanejo razpoke.
VARNOinZANESLJIVOdelovanjetegaizdelkabo
zagotovljenole,čebostepopravila,vzdrževanjein
nastavitveprepustilipooblaščenemuservisuzaorodja
Makitaalitovarniškemuosebju,kivgrajujeizključno
originalne nadomestne dele.
DODATNA OPREMA
POZOR: Ta dodatni pribor ali pripomočki so
predvideni za uporabo z orodjem Makita, ki je
opisano v teh navodilih za uporabo.Priuporabi
drugegapriboraalipripomočkovobstajanevarnost
telesnihpoškodb.Dodatnipriboralipripomočke
uporabljajtesamozanavedeninamen.
Zavečinformacijododatniopremiseobrnitenanaj-
bližjipooblaščeniserviszaorodjaMakita.
• Vrtalni nastavki
• Vijačninastavki
• Vtičninastavki
• Držalovijačnihnastavkov
• Tok
• Plastičenkovčekzaprenašanje
• Kavelj
• Originalna akumulator in polnilnik Makita
OPOMBA: Nekateri predmeti na seznamu so lahko
priloženiorodjukotstandardnadodatnaoprema.
Lahkoserazlikujejooddržavedodržave.

17 ALBANIAN
ALBANIAN (Udhëzimet origjinale)
SPECIFIKIMET
Modeli: DF333D DF033D
Kapaciteteteshpimit Çelik 10 mm
Dru 21 mm
Kapacitetetshtrënguese Vidëdruri 5,1 mm x 63 mm
Vidëmakinerie M6
Shpejtësiapangarkesë Elartë(2) 0 - 1 700 min-1
Eulët(1) 0 - 450 min-1
Gjatësiatotale 179 mm 149 mm
Tensioni nominal D.C. 10,8 V - 12 V maks
Peshaneto 1,1 - 1,2 kg 0,93 - 1,1 kg
• Përshkaktëprogramittonëtëvazhdueshëmtëkërkim-zhvillimit,specikimetqëjepenkëtumundtë
ndryshojnëpadhënënjoftim.
• Specikimetmundtëndryshojnënganjërishtetnëtjetrin.
• Peshamundtëndryshojënëvarësitëaksesorit(ëve),përfshirëkutinëebaterisë.Kombinimimëilehtëdhemë
irëndë,sipasProcedurësEPTA01/2014,tregohetnëtabelë.
Kutia e aplikueshme e baterisë dhe karikuesi
Kutiaebaterisë BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Karikuesi DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
• Disaprejkutivetëbaterivedhekarikuesvetërendituramëlartmundtëmosjenëtëdisponueshmenëvarësitë
zonëskujubanoni.
PARALAJMËRIM: Përdorni vetëm kutitë e baterisë dhe karikuesit e listuar më lart.Përdorimii
karikuesvedhekutivetëtjeratëbaterisëmundtëshkaktojëlëndimdhe/osezjarr.
Përdorimi i synuar
Pajisjaështësynuarpërshpimdhevendosjetëvidave
nëdru,metaldheplastikë.
Zhurma
NivelitipikizhurmësA,imatursipasEN62841-2-1:
Modeli DF333D
Niveliipresionittëzhurmës(LpA):70dB(A)osemëpak
Pasiguria(K):3dB(A)
Niveliizhurmësmundtëtejkalojë80dB(A).
Modeli DF033D
Niveliipresionittëzhurmës(LpA):70dB(A)osemëpak
Pasiguria(K):3dB(A)
Niveliizhurmësmundtëtejkalojë80dB(A).
PARALAJMËRIM: Mbani mbrojtëse për
veshët.
Dridhja
Vleratotaleedridhjeve(shumaevektoritmetreakse)
përcaktohetsipasEN62841-2-1:
Modeli DF333D
Regjimiipunës:shpiminëmetal
Emetimiidridhjeve(ah,D):2,5m/s2osemëpak
Pasiguria(K):1,5m/s2
Modeli DF033D
Regjimiipunës:shpiminëmetal
Emetimiidridhjeve(ah,D):2,5m/s2osemëpak
Pasiguria(K):1,5m/s2
SHËNIM:Vleraedeklaruareemetimevetëdridhjeve
ështëmatursipasmetodësstandardetëtestimitdhe
mundtëpërdoretpërtëkrahasuarnjëvegëlmenjë
tjetër.
SHËNIM:Vleraedeklaruareemetimevetëdridhjeve
mundtëpërdoretpërnjëvlerësimparapraktë
ekspozimit.
PARALAJMËRIM:Emetimetedridhjeve
gjatëpërdorimitaktualtëveglëselektrikemundtë
ndryshojnëngavleratedeklaruaratëemetimevenë
varësitëmënyravesesipërdoretvegla.
PARALAJMËRIM:Vërtetoniqëmasate
sigurisëpërmbrojtjenepërdoruesitbazohennë
vlerësimineekspozimitndajkushteveaktualetë
përdorimit(dukemarrëparasyshtëgjithapjesëte
ciklittëfunksionimitsiatokurpajisjaështëekurdhe
punonpaprerëashtuedhekohënepërdorimit).
Deklarata e konformitetit me KE-në
Vetëm për shtetet evropiane
DeklarataekonformitetitmeKE-nëpërfshihetsi
ShtojcaAnëkëtëmanualpërdorimi.

18 ALBANIAN
PARALAJMËRIME SIGURIE
Paralajmërimet e përgjithshme për
sigurinë e veglës
PARALAJMËRIM: Lexoni të gjitha
paralajmërimet për sigurinë, udhëzimet, ilustrimet dhe
specikimet e dhëna me këtë vegël elektrike.Mosndjekja
etëgjithaudhëzimevetërendituramëposhtëmundtë
shkaktojëgoditjeelektrike,zjarrdhe/oselëndimtërëndë.
Ruajini të gjitha paralajmërimet
dhe udhëzimet për të ardhmen.
Termi“vegëlelektrike”nëparalajmërimeireferohet
veglëselektrikeqëpërdoretelidhurnëprizë(me
kordon)oseveglëssëpërdorurmebateri(pakordon).
Paralajmërime sigurie për trapanin
me bateri
1. Përdorni dorezën(at) ndihmëse nëse jepen
bashkë me pajisjen.Humbjaekontrollitmundtë
shkaktojëdëmtimepersonale.
2.
Mbajeni pajisjen elektrike te sipërfaqet e izoluara
kur të jeni duke kryer një veprim në të cilin
aksesori prerës mund të kontaktojë me tela të
fshehur.Nëseaksesoriprerëspreknjëtelmerrymë,
atëherëpjesëtmetaliketëveglëselektrikeelektrizohen
dhemundt‘ishkaktojnëpërdoruesitgoditjeelektrike.
3. Mbajeni pajisjen elektrike te sipërfaqet e izoluara
kapëse kur të jeni duke kryer një veprim në të cilin
mbërthyesi mund të kontaktojë me tela të fshehur.
Nësembërthyesitprekinnjëtelmerrymëatëherë
pjesëtmetaliketëpajisjeselektrikeelektrizohendhe
mundt’ijapinpunëtoritgoditjeelektrike.
4. Gjithmonë sigurohuni që të keni bazament të fortë
qëndrimi. Sigurohuni që të mos ketë njeri poshtë
ndërkohë që e përdorni pajisjen në vende të larta.
5. Mbajeni veglën fort.
6. Mbajini duart larg pjesëve rrotulluese.
7. Mos e lini veglën të ndezur. Përdoreni veglën
vetëm duke e mbajtur në dorë.
8. Mos e prekni punton e shpimit menjëherë pas
punës; mund të jetë shumë i nxehtë dhe mund
t’ju djegë lëkurën.
9.
Disa materiale përmbajnë kimikate që mund të
jenë toksike. Kini kujdes që të parandaloni thithjen
e pluhurave dhe kontaktin me lëkurën. Ndiqni të
dhënat e sigurisë nga furnizuesi i materialit.
10. Nëse maja e puntos nuk mund të lirohet edhe nëse
lironi nofullat, përdorni pinca për ta tërhequr.Në
rasttëtillë,nxjerrjaemajëssëpuntosmedorëmund
tërezultojënëlëndimngaanaesajemprehtë.
RUAJINI KËTO UDHËZIME.
PARALAJMËRIM: MOS lejoni që njohja ose
familjarizimi me produktin (të tuara nga përdorimi i shpeshtë)
të zëvendësojnë zbatimin me përpikëri të rregullave të sigurisë
për produktin në fjalë. KEQPËRDORIMI ose mosndjekja e
rregullave të sigurisë të dhëna në këtë manual përdorimi mund
të shkaktojnë dëmtime të rënda personale.
Udhëzime të rëndësishme rreth
sigurisë për kutinë e baterisë
1. Përpara se ta përdorni kutinë e baterisë, lexoni
të gjitha udhëzimet dhe shënimet e masave
parandaluese te (1) ngarkuesi i baterisë, (2)
bateria dhe (3) produkti që përdor baterinë.
2. Mos e hiqni kutinë e baterisë.
3. Nëse koha e përdorimit është shkurtuar jashtë
mase, ndalojeni punën menjëherë. Kjo mund
të rezultojë në rrezik mbinxehjeje, djegie të
mundshme, madje edhe shpërthim.
4. Nëse ju futen elektrolite në sy, shpëlajini
sytë me ujë të pastër dhe kërkoni ndihmë
mjekësore menjëherë. Kjo gjë mund të
rezultojë në humbje të shikimit.
5.
Mos bëni lidhje të shkurtër me kutinë e baterisë:
(1) Mos i prekni terminalet me materiale
përcjellëse.
(2) Shmangni ruajtjen e kutisë së baterisë
në një kuti me objekte të tjera metalike, si
gozhdë, monedha etj.
(3) Mos e ekspozoni kutinë e baterisë në ujë
ose shi.
Qarku i shkurtër i baterisë mund të shkaktojë
qarkullim të madh të rrymës elektrike, mbinxehje,
djegie të mundshme dhe madje prishje.
6. Mos e ruani pajisjen dhe kutinë e baterisë
në vende ku temperatura mund të arrijë ose
tejkalojë 50 °C.
7. Mos e digjni kutinë e baterisë, edhe nëse
është shumë e dëmtuar ose është konsumuar
plotësisht. Kutia e baterisë mund të shpërthejë
në zjarr.
8. Bëni kujdes që të mos e rrëzoni ose ta godisni
baterinë.
9. Mos përdorni bateri të dëmtuar.
10. Bateritë e përfshira të litiumit, u nënshtrohen
kërkesave të legjislacionit për mallrat e
rrezikshme.
Përtransporttregtarp.sh.ngapalëtëtreta,
agjentëtëndërmjetëm,duhettëndiqenkërkesa
specikembipaketimindheetiketimin.
Përpërgatitjeneartikullitpërtransport,ështëi
nevojshëmkonsultimiinjëekspertipërmateriale
tërrezikshme.Julutemi,ndiqnigjithashtu
rregulloretmegjasëmëtëdetajuaravendore.
Mbulonimengjitëseosemaskonikontaktete
zhveshuradhepaketojenibaterinënëmënyrëtë
tillëqëtëmoslëvizënëpaketim.
11.
Zbatoni rregulloret lokale rreth asgjësimit të baterisë.
12. Përdorini bateritë vetëm me produktet e
specikuara nga Makita.Instalimiibaterivenë
produktetëpapajtueshmemundtërezultojënëzjarr,
nxehtësitëlartë,shpërthimoserrjedhjetëelektroliteve.
RUAJINI KËTO UDHËZIME.
KUJDES: Përdorni vetëm bateri origjinale
Makita.Përdorimiibaterivejo-origjinaleMakitaose
bateriveqëmundtëjenëmodikuar,mundtërezultojë
nëmarrjenakëtëbaterisë,lëndimepersonaleapo
dëmtime.Kjodotëanulojëgjithashtuedhegarancinëe
Makita-spërveglëneMakita-sdhengarkuesin.

19 ALBANIAN
Këshilla për të ruajtur jetëgjatësinë
maksimale të baterisë
1. Ngarkojeni baterinë përpara se të shkarkohet
plotësisht. Gjithmonë ndaloni punën me
pajisjen dhe ngarkoni baterinë kur vëreni ulje
të fuqisë së pajisjes.
2. Asnjëherë mos e ringarkoni baterinë e
ngarkuar plotësisht. Mbingarkimi shkurton
jetëgjatësinë e shërbimit të baterisë.
3. Ngarkojeni baterinë në temperaturën e dhomës
në 10 °C - 40 °C. Lëreni kutinë e nxehtë të
baterisë të ftohet përpara se ta ngarkoni atë.
PËRSHKRIMI I PUNËS
KUJDES: Sigurohuni gjithmonë që vegla
të jetë e kur dhe kutia e baterisë të jetë hequr
përpara se ta rregulloni apo t’i kontrolloni
funksionet e veglës.
Instalimi ose heqja e kutisë së
baterisë
KUJDES: Fikeni gjithmonë veglën përpara se
të instaloni ose hiqni kutinë e baterisë.
KUJDES: Mbajeni fort veglën dhe kutinë e
baterisë kur montoni ose hiqni kutinë e baterisë.
Mosmbajtjaforteveglësdheekutisësëbaterisë
mundtëbëjëqët’jurrëshqasinngaduartdhetë
shkaktojëdëmtimtëveglësdhetëkutisësëbaterisë,
sidhelëndimpersonal.
►Fig.1: 1. Treguesi i kuq 2. Butoni 3.Kutiaebaterisë
Përtëhequrkutinëebaterisë,rrëshqiteniatëngavegla
ndërsarrëshqisnibutoninnëpjesënepërparmetë
kutisësëbaterisë.
Përtëvendosurkutinëebaterisë,bashkërenditni
gjuhëzënekutisësëbaterisëmekanalinefolesëdhe
rrëshqitenipërtafutur.Futeniderinëfund,derisa
tëkërcasëdhetëbllokohetnëvend.Nëseshikoni
treguesinekuqnëanënesipërmetëbutonit,ajonuk
ështëebllokuarplotësisht.
KUJDES: Vendoseni gjithnjë plotësisht kutinë
e baterisë derisa treguesi i kuq të mos duket.Në
tëkundërt,ajomundtëbjerëaksidentalishtngavegla
dukejulënduarjuveosepersoninpranëjush.
KUJDES: Mos e vendosni me forcë kutinë e
baterisë.Nësekutianukhynlehtë,nukpoefutnisiç
duhet.
Sistemi i mbrojtjes së baterisë
Veglaështëepajisurmenjësistempërmbrojtjene
baterisë.Kysistemndërpretautomatikishtenergjinënë
motorpërtëzgjaturjetëgjatësinëebaterisë.
Vegladotëndalojëautomatikishtgjatëpunësnëse
vegladhe/osebateriajanëvendosursipasnjëprej
kushtevetëmëposhtme:
I mbingarkuar:
Veglapërdoretnënjëmënyrëqëebënatëtëmarrë
rrymëtëlartëanormale.
Nëkëtësituatë,keniveglëndhendalonipunënqë
shkaktoimbingarkesëneveglës.Pastajndizeniveglën
përtarinisur.
Nëseveglanukndizet,bateriaështëmbinxehur.Në
këtësituatë,lërenibaterinëtëftohetpërparaseta
ndiznisërish.
Tension i ulët i baterisë:
Kapacitetiimbeturibaterisëështëshumëiulëtdhe
veglanukdotëpunojë.Nëseendizniveglën,motori
ndizetsërish,porketshpejt.Nëkëtësituatë,hiqnidhe
ngarkonibaterinë.
Treguesi i kapacitetit të mbetur të
baterive
Vetëm për kuti baterie me llambë
►Fig.2: 1.Llambattreguese2. Butoni i kontrollit
Shtypnibutoninekontrollitnëkutinëebaterisëpër
tëtreguarkapacitetinembeturtëbaterisë.Llambat
treguesendizenpërpaksekonda.
Llambat treguese Kapaciteti i
mbetur
Ndezur Fikur
75% deri 100%
50% deri 75%
25% deri 50%
0% deri 25%
SHËNIM:Nëvarësitëkushtevetëpërdorimitdhe
tëtemperaturëssëambientit,treguesimundtë
ndryshojëpaksangakapacitetiaktual.
Veprimi i ndërrimit
►Fig.3: 1.Çelësi
KUJDES: Përpara se ta vendosni kutinë e
baterisë në vegël, kontrolloni gjithmonë nëse
çelësi është në pozicionin e duhur dhe nëse
kthehet në pozicionin “OFF” (kur) kur lëshohet.
Përtandezurveglën,thjeshttërhiqnikëmbëzëne
çelësit.Shpejtësiaeveglësrritetmerritjenetrysnisë
nëkëmbëzëneçelësit.Lëshonikëmbëzëneçelësitpër
takur.
Ndezja e llambës së përparme
►Fig.4: 1.Llamba
KUJDES: Mos e shikoni direkt dritën ose
burimin e dritës.
Tërhiqniçelësinpërtëndezurllambën.Llamba
vazhdontëndriçojëgjatëtërheqjessëçelësit.Llamba
ketafërsishtpas10sekondashpaslëshimittë
këmbëzëssëçelësit.

20 ALBANIAN
SHËNIM:Përdorninjëleckëtëthatëpërtëfshirë
papastërtitëngalentetellambës.Bënikujdestëmos
gërvishtnilentetellambës,nëtëkundërtajodotëulë
ndriçimin.
Çelësi i ndryshimit të veprimit
►Fig.5: 1.Levaendryshimittëveprimit
KUJDES: Kontrolloni gjithmonë drejtimin e
rrotullimit përpara përdorimit.
KUJDES: Përdorni çelësin e ndryshimit
vetëm pasi vegla të ndalojë plotësisht.Ndryshimi
idrejtimittërrotullimitpërparasetëndalojëvegla
mundtëdëmtojëveglën.
KUJDES: Kur nuk e përdorni veglën,
vendoseni gjithmonë levën e çelësit të ndryshimit
në pozicionin neutral.
Veglakanjëçelësndryshimipërtëndryshuardrejtimin
errotullimit.Shtypnilevëneçelësittëndryshimitnga
anaApërrrotulliminnëdrejtiminorarosengaanaBpër
rrotulliminnëdrejtiminkundërorar.
Kurlevaeçelësittëndryshimitështënëpozicionin
neutral,çelësinukmundtëtërhiqet.
Ndryshimi i shpejtësisë
►Fig.6: 1.Levaendryshimittëshpejtësisë
KUJDES: Vendosni gjithmonë leva për
ndryshimin e shpejtësisë në pozicionin e duhur.Nëse
përdorniveglëndukevendosurlevënendryshimittë
shpejtësisëmidisanës“1”dhe“2”,veglamundtëdëmtohet.
KUJDES: Mos e përdorni levën e ndryshimit
të shpejtësisë ndërsa është duke punuar. Vegla
mundtëdëmtohet.
Pozicioni i
levës së
ndryshimit të
shpejtësisë
Shpejtësia Forca e
shtrëngimit Përdorimi i aplikueshëm
1Eulët Elartë Përdorimime
ngarkesëtë
rëndë
2Elartë Eulët Përdorimime
ngarkesëtë
lehtë
Përtëndryshuarshpejtësinë,nëllimkniveglën.
Përzgjidhnianën“2”përshpejtësitëlartëdhe“1”për
shpejtësitëulëtporforcëtëlartë.Përparapërdorimit,
sigurohuniqëlevaendryshimittëshpejtësisëtëjetë
vendosurnëpozicionineduhur.
Nëseshpejtësiaeveglësuletshumëgjatëpërdorimitme“2”,
rrëshqitnilevënnëpozicionin“1”dherillonipërdorimin.
Rregullimi i rrotullimit shtrëngues
►Fig.7: 1. Unaza e rregullimit 2. Gradimi 3.Shigjeta
Rrotullimishtrënguesmundtërregullohetnë21niveledukerrotulluarunazënerregullimit.Bashkërenditnigradimet
meshigjetënnëtrupineveglës.Mundtëpërftonirrotulliminshtrënguesminimalnë1dherrotulliminshtrëngues
maksimalnëshenjën.
Friksionidotërrëshqasënëniveletëndryshmeshtrëngimikurcaktohetnënumrat1derinë20.Friksioninuk
funksiononnëshenjën.
Përparasetëllonipunëfusninjëvidëpërprovënëmaterialintuajtëpunësosenënjëmaterialidentikmetëpërtë
përcaktuarsecilinivelrrotullimikërkohetpërnjëaplikimtëcaktuar.
Mëposhtëtregohetnjëudhëzuesipërafërtilidhjesndërmjetpërmasëssëvidësdhegradimit.
Gradimi 12345678 9 10 11 12 13 14 15 16 17 18 19 20
Vidëmakinerie M4 M5 M6
Vidëdruri Druibutë
(p.sh.
pishë)
–ɸ3,5 x 22 ɸ4,1 x 38
Druifortë
(p.sh.
lauan)
–ɸ3,5 x 22 –
–ɸ4,1 x 38
MONTIMI
KUJDES: Sigurohuni gjithmonë që vegla
të jetë e kur dhe kutia e baterisë të jetë hequr
përpara se të kryeni ndonjë punë në vegël.
Instalimi ose heqja e majës së
kaçavidës / majës së puntos
Për modelin DF333D (aksesori opsional)
►Fig.8: 1. Bokulla 2.Mbyllur3. Hapur
Kthenibokullënnëdrejtiminkundërorarpërtëhapur
nofullatemandrinës.Vendosnimajënekaçavidës/
majënepuntosnëmandrinëderinëfund.Kthejeni
bokullënnëdrejtimorarpërtështrënguarmandrinën.
Përtahequrmajënekaçavidës/majënepuntos,
kthejenibokullënnëdrejtimkundërorar.
