Makita DHP482FJX4 User manual

DHP482
EN Cordless Hammer Driver Drill INSTRUCTION MANUAL 5
SV Sladdlös slagborrhammare BRUKSANVISNING 11
NO Batteridrevet slagboremaskin BRUKSANVISNING 17
FI Akkuiskuporakone KÄYTTÖOHJE 23
LV Bezvada triecienurbjmašīna/
skrūvgriezis LIETOŠANAS INSTRUKCIJA 29
LT Belaidis kalamasis grąžtas NAUDOJIMO INSTRUKCIJA 36
ET Juhtmeta
lööktrell-kruvikeeraja KASUTUSJUHEND 43
RU Аккумуляторная ударная
дрель-шуруповерт
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ 49
Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Makita DHP482
DHP482FJX4 o cerca il tuo prodotto tra le migliori offerte di Elettroutensili

2
3
1
Fig.1
1
Fig.2
1
2
Fig.3
1
Fig.4
1
Fig.5
1
AA
AB
Fig.6
1
Fig.7
1
2
3
4
Fig.8
2

1
2
3
4
Fig.9
2
3
1
Fig.10
2
1
3
Fig.11
2
1
Fig.12
Fig.13
1
Fig.14
1
Fig.15
1
2
Fig.16
3

1
23
Fig.17
1
Fig.18
2
1
Fig.19
1
2
Fig.20
4

5ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DHP482
Drilling capacities Concrete 13 mm
Steel 13 mm
Wood 38 mm
Fastening capacities Wood screw 10 mm x 90 mm
Machine screw M6
No load speed High (2) 0 - 1,900 min-1
Low (1) 0 - 600 min-1
Blows per minute High (2) 0 - 28,500 min-1
Low (1) 0 - 9,000 min-1
Overall length 198 mm
Rated voltage D.C. 18 V
Battery cartridge BL1815N, BL1820, BL1820B BL1830, BL1840, BL1850, BL1830B,
BL1840B, BL1850B, BL1860B
Net weight 1.5 kg 1.8 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsandbatterycartridgemaydifferfromcountrytocountry.
• Weight,withbatterycartridge,accordingtoEPTA-Procedure01/2003
Intended use
Thetoolisintendedforimpactdrillinginbrick,concrete
andstone.Itisalsosuitableforscrewdrivinganddrill-
ing without impact in wood, metal, ceramic and plastic.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ingtoEN60745:
Sound pressure level (LpA):82dB(A)
Sound power level (LWA):93dB(A)
Uncertainty(K):3dB(A)
WARNING: Wear ear protection.
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
minedaccordingtoEN60745:
Workmode:impactdrillingintoconcrete
Vibrationemission(ah,ID):6.0m/s2
Uncertainty(K):1.5m/s2
Workmode:drillingintometal
Vibrationemission(ah,D):2.5m/s2or less
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationemissionvaluehas
beenmeasuredinaccordancewiththestandardtest
methodandmaybeusedforcomparingonetoolwith
another.
NOTE:Thedeclaredvibrationemissionvalue
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING:Thevibrationemissionduringactual
use of the power tool can differ from the declared
emission value depending on the ways in which the
tool is used.
WARNING: Be sure to identify safety measures
toprotecttheoperatorthatarebasedonanestima-
tion of exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it is
running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
MakitadeclaresthatthefollowingMachine(s):
DesignationofMachine:CordlessHammerDriverDrill
ModelNo./Type:DHP482
ConformstothefollowingEuropeanDirectives:
2006/42/EC
Theyaremanufacturedinaccordancewiththefollowing
standardorstandardizeddocuments:EN60745
Thetechnicalleinaccordancewith2006/42/ECis
availablefrom:
Makita,Jan-BaptistVinkstraat2,3070,Belgium
30.3.2015
Yasushi Fukaya
Director
Makita,Jan-BaptistVinkstraat2,3070,Belgium

6ENGLISH
General power tool safety warnings
WARNING: Read all safety warnings and
all instructions. Failure to follow the warnings and
instructionsmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Cordless hammer driver drill safety
warnings
1. Wear ear protectors when impact drilling.
Exposuretonoisecancausehearingloss.
2. Use auxiliary handle(s), if supplied with the
tool.Lossofcontrolcancausepersonalinjury.
3.
Hold power tool by insulated gripping sur-
faces, when performing an operation where the
cutting accessory may contact hidden wiring.
Cuttingaccessorycontactinga"live"wiremay
makeexposedmetalpartsofthepowertool"live"
and could give the operator an electric shock.
4. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring.
Fastenerscontactinga"live"wiremaymake
exposedmetalpartsofthepowertool"live"and
could give the operator an electric shock.
5. Always be sure you have a rm footing. Be
sure no one is below when using the tool in
high locations.
6. Hold the tool rmly.
7. Keep hands away from rotating parts.
8. Do not leave the tool running. Operate the tool
only when hand-held.
9. Do not touch the bit or the workpiece immedi-
ately after operation; they may be extremely
hot and could burn your skin.
10. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4.
If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3)
Do not expose battery cartridge to water or rain.
A battery short can cause a large current ow,
overheating, possible burns and even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
agingandlabelingmustbeobserved.
Forpreparationoftheitembeingshipped,consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tapeormaskoffopencontactsandpackupthe
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Useofnon-genuineMakitabatteries,orbatteriesthat
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwillalso
void the Makita warranty for the Makita tool and charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge if you do not use
it for a long period (more than six months).

7ENGLISH
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipoffyourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3. Battery cartridge
Toremovethebatterycartridge,slideitfromthetool
whileslidingthebuttononthefrontofthecartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly. If the cartridge does not slide in easily, it is
notbeinginsertedcorrectly.
Battery protection system
Lithium-ion battery with star marking
►Fig.2: 1. Star marking
Lithium-ionbatterieswithastarmarkingareequipped
withaprotectionsystem.Thissystemautomatically
cutsoffpowertothetooltoextendbatterylife.
Thetoolwillautomaticallystopduringoperationifthe
tooland/orbatteryareplacedunderoneofthefollowing
conditions:
Overloaded:
Thetoolisoperatedinamannerthatcausesittodraw
anabnormallyhighcurrent.
In this situation, turn the tool off and stop the application
thatcausedthetooltobecomeoverloaded.Thenturn
the tool on to restart.
Ifthetooldoesnotstart,thebatteryisoverheated.In
thissituation,letthebatterycoolbeforeturningthetool
on again.
Low battery voltage:
Theremainingbatterycapacityistoolowandthetool
will not operate. In this situation, remove and recharge
thebattery.

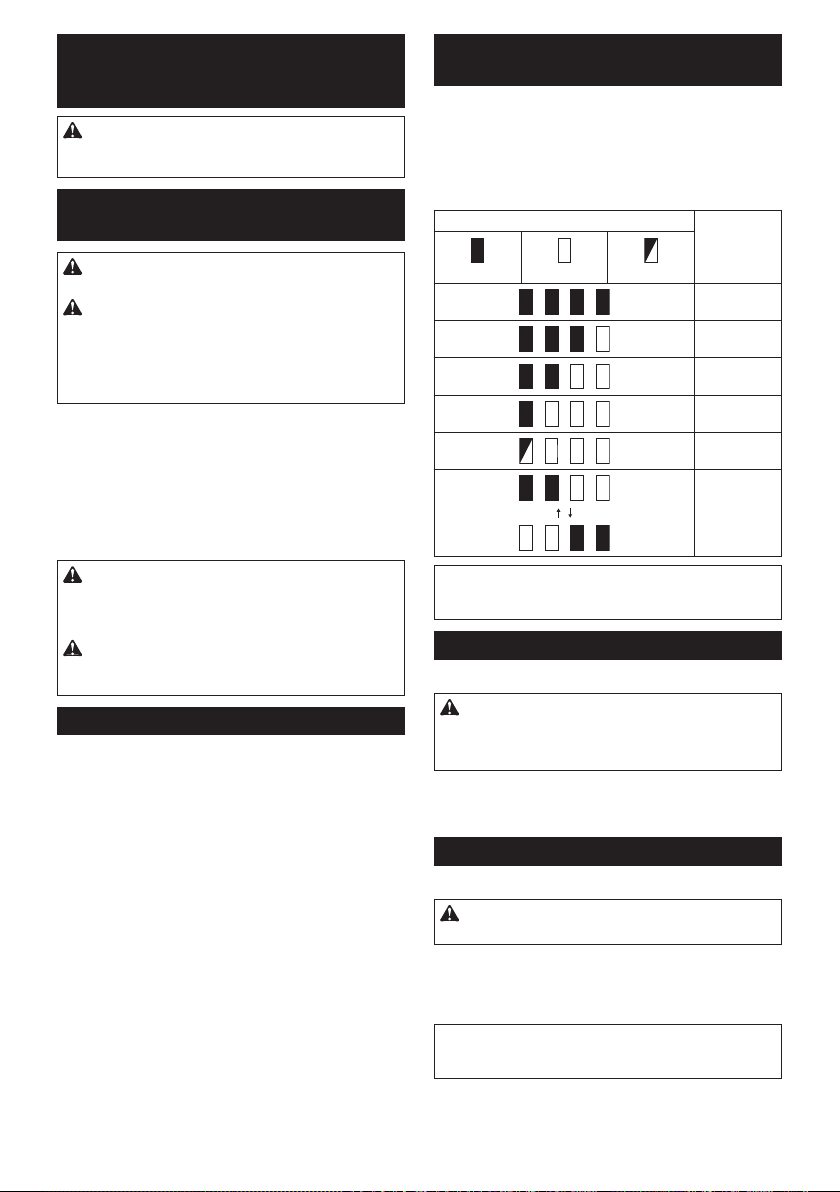

Indicating the remaining battery
capacity
Only for battery cartridges with "B" at the end of the
model number
►Fig.3: 1. Indicator lamps 2.Checkbutton
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for few seconds.
Indicator lamps Remaining

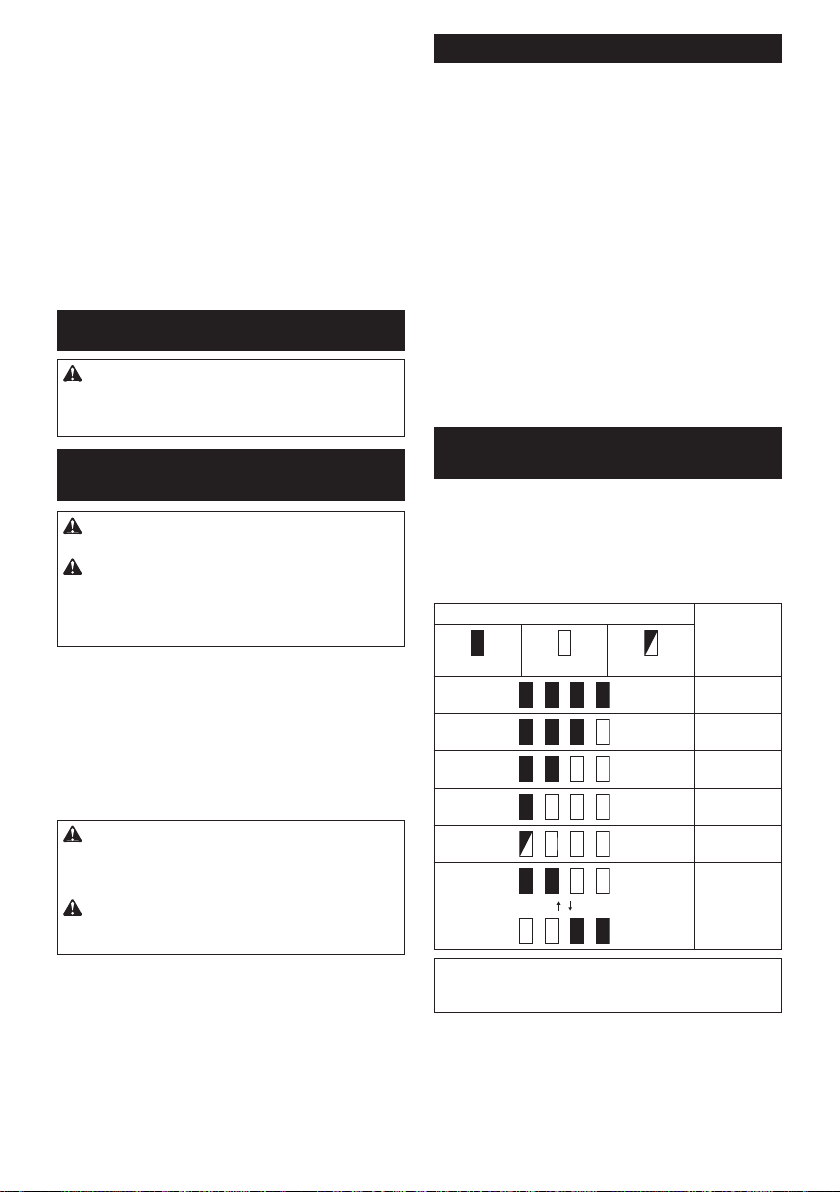

capacity
Lighted Off Blinking
75%to100%
50%to75%
25%to50%
0%to25%
Charge the
battery.
Thebattery
may have
malfunctioned.
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydifferslightly
from the actual capacity.
Switch action
►Fig.4: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
Lighting up the front lamp
►Fig.5: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pulltheswitchtriggertolightupthelamp.Thelamp
keepsonlightingwhiletheswitchtriggerisbeingpulled.
Thelampgoesout10-15secondsafterreleasingthe
trigger.
NOTE: Use a dry cloth to wipe the dirt off the lens of
the lamp. Be careful not to scratch the lens of lamp, or
it may lower the illumination.

8ENGLISH
Reversing switch action
►Fig.6: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
directionofrotationbeforethetoolstopsmaydam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
Thistoolhasareversingswitchtochangethedirection
of rotation. Depress the reversing switch lever from the
AsideforclockwiserotationorfromtheBsideforcoun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion,theswitchtriggercannotbepulled.
Speed change
►Fig.7: 1. Speed change lever
CAUTION: Always set the speed change lever
fully to the correct position. If you operate the
tool with the speed change lever positioned halfway
betweenthe"1"sideand"2"side,thetoolmaybe
damaged.
CAUTION: Do not use the speed change lever
while the tool is running.Thetoolmaybedamaged.
Position of
speed
change lever
Speed Torque Applicable
operation
1Low High Heavy load-
ing operation
2High Low Light loading
operation
Tochangethespeed,switchoffthetoolrst.Select
the"2"sideforhighspeedor"1"forlowspeedbuthigh
torque. Be sure that the speed change lever is set to the
correctpositionbeforeoperation.
If the tool speed is coming down extremely during the
operationwith"2",slidethelevertothe"1"andrestart
the operation.
Selecting the action mode
CAUTION: Always set the ring correctly to
your desired mode mark. If you operate the tool
with the ring positioned halfway between the
mode marks, the tool may be damaged.
CAUTION: When you change the position
from " " to other modes, it may be a little dif-
culty to slide the action mode changing ring. In
this case, switch on and run the tool for a second
at the " " position, then stop the tool and slide
the ring to your desired position.
►Fig.8: 1.Actionmodechangingring2.Adjusting
ring 3. Graduation 4.Arrow
Thistoolhasthreeactionmodes.
• Drilling mode (rotation only)
• Hammer drilling mode (rotation with
hammering)
• Screwdriving mode (rotation with clutch)
Selectonemodesuitableforyourwork.Turnthe
action mode changing ring and align the mark that you
selectedwiththearrowonthetoolbody.
Adjusting the fastening torque

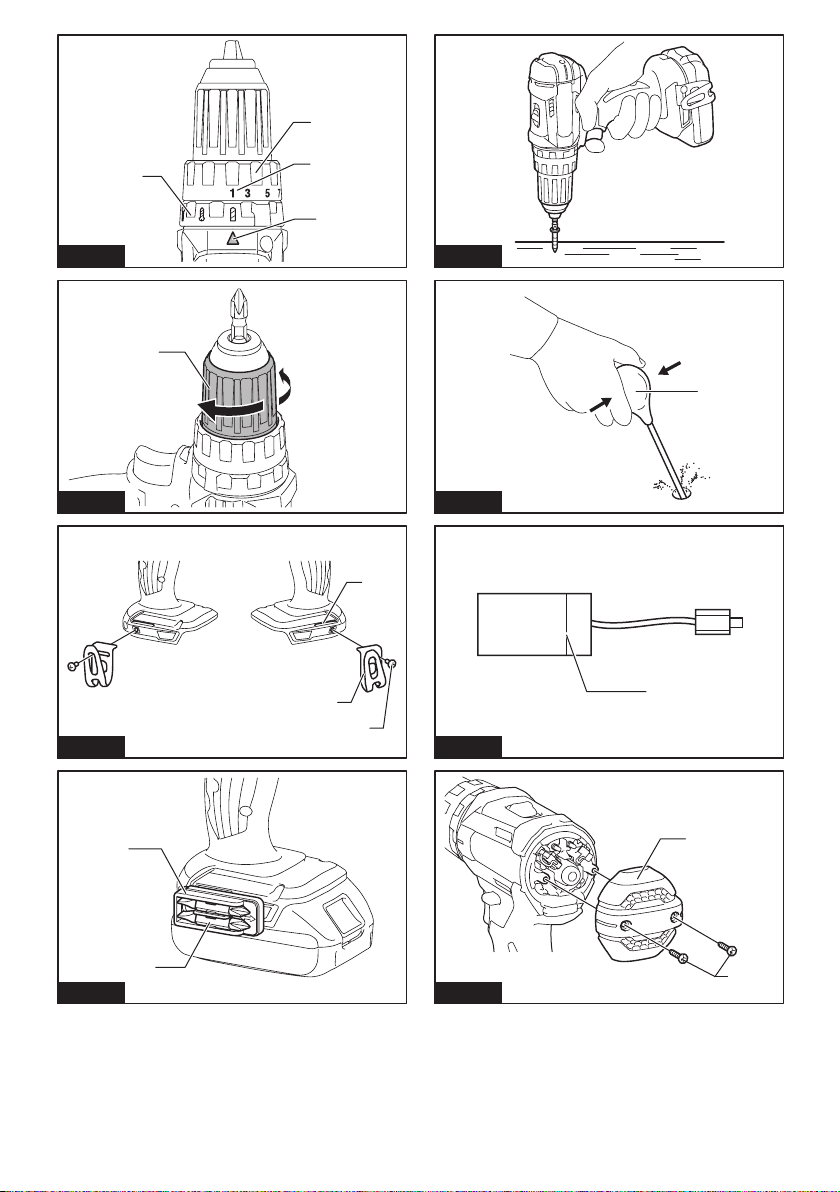

►Fig.9: 1.Actionmodechangingring2.Adjusting
ring 3. Graduation 4.Arrow
Thefasteningtorquecanbeadjustedin21stepsby
turningtheadjustingring.Alignthegraduationswith
thearrowonthetoolbody.Youcangettheminimum
fastening torque at 1 and maximum torque at 21.
Before actual operation, drive a trial screw into your
material or a piece of duplicate material to determine
which torque level is required for a particular applica-
tion.Thefollowingshowstheroughguideoftherela-
tionshipbetweenthescrewsizeandgraduation.
Graduation 12345678910 11 12 13 14 15 16 17 18 19 20 21
Machine screw M4 M5 M6
Wood
screw
Soft wood
(e.g. pine)
–ɸ3.5 x 22 ɸ4.1x 38 –
Hard wood
(e.g. lauan)
–ɸ3.5 x 22 ɸ4.1x 38 –

9ENGLISH
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Installing or removing driver bit/
drill bit
Optional accessory
►Fig.10: 1. Sleeve 2. Close 3. Open
Turnthesleevecounterclockwisetoopenthechuck
jaws.Placethedriverbit/drillbitinthechuckasfar
asitwillgo.Turnthesleeveclockwisetotightenthe
chuck.Toremovethedriverbit/drillbit,turnthesleeve
counterclockwise.
Installing hook
►Fig.11: 1. Groove 2. Hook 3. Screw
Thehookisconvenientfortemporarilyhangingthetool.
Thiscanbeinstalledoneithersideofthetool.Toinstall
the hook, insert it into a groove in the tool housing on
eithersideandthensecureitwithascrew.Toremove,
loosen the screw and then take it out.
Installing driver bit holder
Optional accessory
►Fig.12: 1.Driverbitholder2.Driverbit
Fitthedriverbitholderintotheprotrusionatthetoolfoot
on either right or left side and secure it with a screw.
Whennotusingthedriverbit,keepitinthedriverbit
holders.Driverbits45mm-longcanbekeptthere.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place. If you can see the
redindicatorontheuppersideofthebutton,itisnot
locked completely. Insert it fully until the red indicator
cannotbeseen.Ifnot,itmayaccidentallyfalloutof
thetool,causinginjurytoyouorsomeonearound
you.
CAUTION: When the speed comes down
extremely, reduce the load or stop the tool to
avoid the tool damage.
Holdthetoolrmlywithonehandonthegripandthe
otherhandonthebottomofthebatterycartridgeto
control the twisting action.
►Fig.13
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
First, turn the action mode changing ring so that the
arrowonthetoolbodypointstothe marking.
Placethepointofthedriverbitinthescrewheadandapplypres-
sure to the tool. Start the tool slowly and then increase the speed
gradually. Release the switch trigger as soon as the clutch cuts in.
NOTE: When driving wood screw, pre-drill a pilot hole
2/3thediameterofthescrew.Itmakesdrivingeasier
and prevents splitting of the workpiece.
Hammer drilling operation
CAUTION: There is a tremendous and sudden
twisting force exerted on the tool/drill bit at the
time of hole breakthrough, when the hole becomes
clogged with chips and particles, or when striking
reinforcing rods embedded in the concrete.
First, turn the action mode changing ring so that the arrow
onthetoolbodypointstothe marking.Theadjusting
ringcanbealignedinanytorquelevelsforthisoperation.
Besuretouseatungsten-carbidetippeddrillbit.
Positionthedrillbitatthedesiredlocationforthehole,
then pull the switch trigger. Do not force the tool. Light
pressuregivesbestresults.Keepthetoolinposition
and prevent it from slipping away from the hole.
Donotapplymorepressurewhentheholebecomes
clogged with chips or particles. Instead, run the tool at
anidle,thenremovethedrillbitpartiallyfromthehole.
Byrepeatingthisseveraltimes,theholewillbecleaned
outandnormaldrillingmayberesumed.
Blow-out bulb
Optional accessory
►Fig.14: 1.Blow-outbulb
Afterdrillingthehole,usetheblow-outbulbtocleanthe
dust out of the hole.
Drilling operation
First,turntheadjustingringsothatthepointerpointsto
the marking.Thenproceedasfollows.
Drilling in wood
Whendrillinginwood,thebestresultsareobtainedwith
wooddrillsequippedwithaguidescrew.Theguidescrew
makesdrillingeasierbypullingthedrillbitintotheworkpiece.
Drilling in metal
Topreventthedrillbitfromslippingwhenstartinga
hole, make an indentation with a center-punch and
hammeratthepointtobedrilled.Placethepointofthe
drillbitintheindentationandstartdrilling.
Useacuttinglubricantwhendrillingmetals.Theexcep-
tionsareironandbrasswhichshouldbedrilleddry.

10 ENGLISH
CAUTION: Pressing excessively on the tool
will not speed up the drilling. In fact, this excessive
pressure will only serve to damage the tip of your drill
bit,decreasethetoolperformanceandshortenthe
service life of the tool.
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece.Thereisatremendousforceexertedon
thetool/drillbitatthetimeofholebreakthrough.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure small workpieces
in a vise or similar hold-down device.
CAUTION: If the tool is operated continuously
until the battery cartridge has discharged, allow
the tool to rest for 15 minutes before proceeding
with a fresh battery.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
Replacing carbon brushes
►Fig.15: 1. Limit mark
Checkthecarbonbrushesregularly.
Replace them when they wear down to the limit mark.
Keepthecarbonbrushescleanandfreetoslipinthe
holders.Bothcarbonbrushesshouldbereplacedatthe
sametime.Useonlyidenticalcarbonbrushes.
1. Use a screwdriver to remove two screws then
remove the rear cover.
►Fig.16: 1. Rear cover 2. Screw
2. Raise the arm part of the spring and then place
itintherecessedpartofthehousingwithaslottedbit
screwdriver of slender shaft or the like.

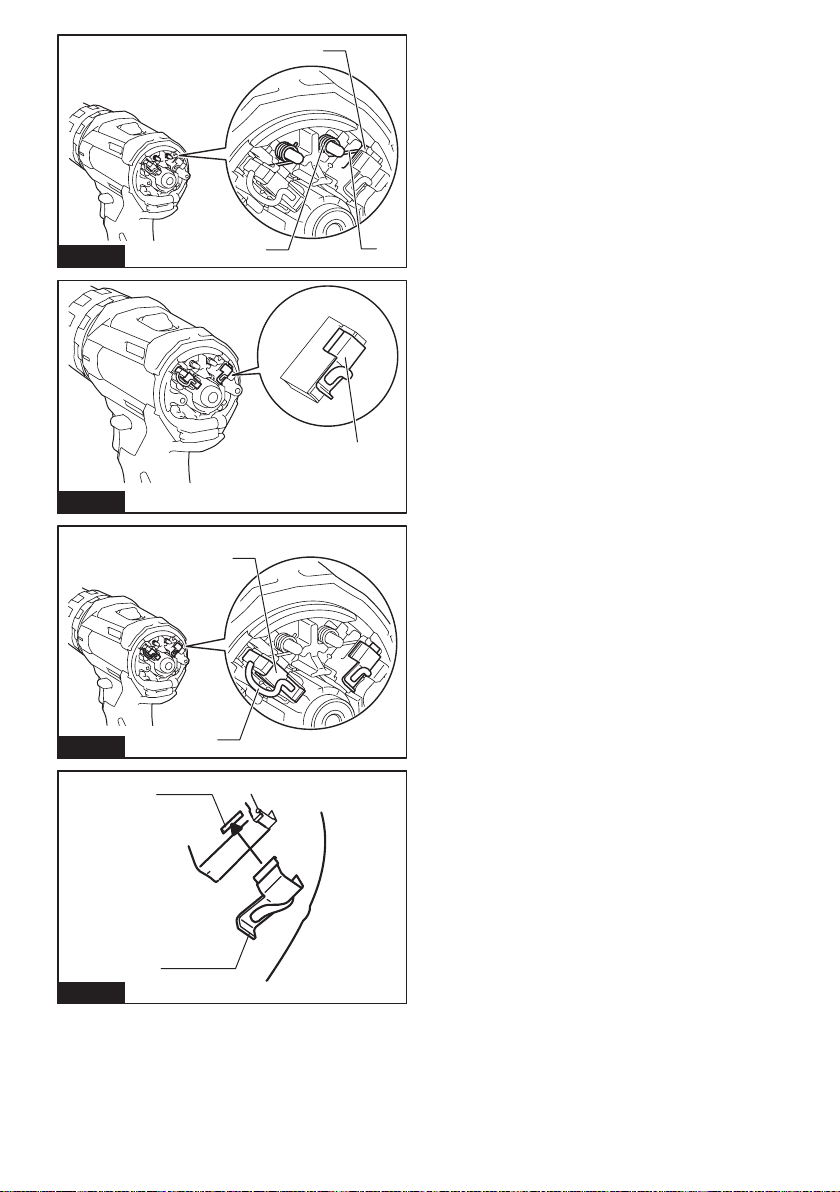

►Fig.17: 1. Recessed part 2. Spring 3.Arm
3. Useplierstoremovethecarbonbrushcapsof
thecarbonbrushes.Takeouttheworncarbonbrushes,
insertthenewonesandreplacethecarbonbrushcaps
in reverse.
►Fig.18: 1.Carbonbrushcap
4. Make sure to place the lead wire in opposite side
of the arm.
►Fig.19: 1. Lead wire 2.Carbonbrushcap
5. Makesurethatthecarbonbrushcapshavetinto
theholesinbrushholderssecurely.
►Fig.20: 1. Hole 2.Carbonbrushcap
6. Reinstall the rear cover and tighten two screws
securely.
7. Insertthebatterycartridgeintothetoolandbreak
inbrushesbyrunningtoolwithnoloadforabout1
minute.
8. Checkthetoolwhilerunningandelectricbrake
operation when releasing the switch trigger. If electric
brakeisnotworkingwell,askMakitaAuthorizedor
Factory Service Centers for repair.
TomaintainproductSAFETYandRELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers, always using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Drillbits
• Driverbits
• Tungsten-carbidetippeddrillbit
• Blow-outbulb
• Driverbitholder
• Hook
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
differ from country to country.

11 SVENSKA
SVENSKA (Originalinstruktioner)
SPECIFIKATIONER
Modell: DHP482
Borrkapaciteter Cement 13 mm
Stål 13 mm
Trä 38 mm
Åtdragningskapaciteter Träskruv 10 mm x 90 mm
Maskinskruv M6
Hastighetutanbelastning Hög (2) 0 - 1 900 min-1
Låg (1) 0 - 600 min-1
Slag per minut Hög (2) 0 - 28 500 min-1
Låg (1) 0 - 9 000 min-1
Totallängd 198 mm
Märkspänning 18 V likström
Batterikassett BL1815N, BL1820, BL1820B BL1830, BL1840, BL1850, BL1830B,
BL1840B, BL1850B, BL1860B
Nettovikt 1,5 kg 1,8 kg
• Pågrundavvårtpågåendeprogramförforskningochutvecklingkandessaspecikationerändrasutanföregå-
ende meddelande.
• Specikationerochbatterikassettkanvarieramellanolikaländer.
• Vikt,medbatterikassett,ienlighetmedEPTA-procedure01/2003
Avsedd användning
Maskinenäravseddförslagborrningitegel,cement
ochsten.Denärocksålämpligförskruvdragningoch
borrningutanslagiträ,metall,keramikochplast.
Buller
DennormalabullernivånförA-belastningärbestämd
enligtEN60745:
Ljudtrycksnivå(LpA):82dB(A)
Ljudeffektnivå(LWA):93dB(A)
Mättolerans(K):3dB(A)
VARNING: Använd hörselskydd.
Vibration
Dettotalavibrationsvärdet(treaxladvektorsumma)
bestämtenligtEN60745:
Arbetsläge:slagborrningimetall
Vibrationsemission(ah,ID):6,0m/s2
Mättolerans(K):1,5m/s2
Arbetsläge:borrningimetall
Vibrationsemission(ah,D):2,5m/s2ellerlägre
Mättolerans(K):1,5m/s2
OBS:Detdeklareradevibrationsemissionsvärdet
haruppmättsienlighetmedstandardtestmetoden
ochkananvändasförattjämföraenmaskinmeden
annan.
OBS:Detdeklareradevibrationsemissionsvärdetkan
ocksåanvändasienpreliminärbedömningavexpo-
neringförvibration.
VARNING:Viberationsemissionenunderfaktisk
användningavmaskinenkanskiljasigfråndetdekla-
reradeemissionsvärdet,beroendepåhurmaskinen
används.
VARNING:Varnogamedattidentierasäker-
hetsåtgärderförattskyddaanvändaren,vilkaärgrun-
dade på en uppskattning av graden av exponering
förvibrationerunderdefaktiskaanvändningsförhål-
landena, (ta, förutom avtryckartiden, med alla delar
avanvändarcykelniberäkningen,somtillexempel
tidendåmaskinenäravstängdochnärdengårpå
tomgång).
EU-konformitetsdeklaration
Gäller endast inom EU
Makitaförsäkrarattföljandemaskiner:
Maskinbeteckning:Sladdlösslagborrhammare
Modellnr./-typ:DHP482
FöljerföljandeEU-direktiv:2006/42/EC
Deärtillverkadeienlighetmedföljandestandardeller
standardiseringsdokument:EN60745
Dentekniskadokumentationenienlighetmed2006/42/
ECnnstillgängligfrån:
Makita,Jan-BaptistVinkstraat2,3070,Belgium
30.3.2015
Yasushi Fukaya
Direktör
Makita,Jan-BaptistVinkstraat2,3070,Belgium

12 SVENSKA
Allmänna säkerhetsvarningar för
maskiner
VARNING: Läs igenom alla säkerhetsvar-
ningar och anvisningar. Underlåtenhetattfölja
varningarochinstruktionerkanledatillelstötar,brand
och/ellerallvarligapersonskador.
Spara alla varningar och instruk-
tioner för framtida referens.
Termen”maskin”somangesivarningarnahänvisartill
dineldrivnamaskin(sladdansluten)ellerbatteridrivna
maskin (sladdlös).
Säkerhetsvarningar för sladdlös
slagborrhammare
1. Bär hörselskydd vid slagborrning. Kraftigt
bullerkanorsakahörselskador.
2. Använd extrahandtag om det levereras med
maskinen. Om du förlorar kontrollen över maski-
nen kan det leda till personskador.
3. Håll maskinen i de isolerade handtagen om det
nns risk för att skärverktyget kan komma i
kontakt med en dold elkabel.Omskärverktyget
kommerikontaktmeden”strömförande”ledning
blirmaskinensblottlagdametalldelar”strömfö-
rande”ochkangeoperatörenenelektriskstöt.
4. Håll maskinen i de isolerade handtagen om det
nns risk för att skruvdragaren kan komma i
kontakt med en dold elkabel. Skruvdragare som
kommerikontaktmeden”strömförande”kabel
kanfåsinablottlagdametalldelar”strömförande”,
vilketkangeanvändarenenelektriskstöt.
5. Se till att alltid ha ordentligt fotfäste. Se till att
ingen står under dig när maskinen används på
hög höjd.
6. Håll stadigt i maskinen.
7. Håll händerna på avstånd från roterande delar.
8. Lämna inte maskinen igång. Använd endast
maskinen när du håller den i händerna.
9. Rör inte vid borr eller arbetsstycke omedelbart
efter användning eftersom de kan vara extremt
varma och orsaka brännskador.
10. Vissa material kan innehålla giftiga kemikalier.
Se till att du inte andas in damm eller får det
på huden. Följ anvisningarna i leverantörens
materialsäkerhetsblad.
SPARA DESSA ANVISNINGAR.
VARNING: GLÖM INTE att också fortsätt-
ningsvis strikt följa säkerhetsanvisningarna för
maskinen även efter att du blivit van att använda
den. Vid FELAKTIG HANTERING av maskinen
eller om inte säkerhetsanvisningarna i denna
bruksanvisning följs kan följden bli allvarliga
personskador.
Viktiga säkerhetsanvisningar för
batterikassetten
1. Innan batterikassetten används ska alla
instruktioner och varningsmärken på (1) bat-
teriladdaren, (2) batteriet och (3) produkten
läsas.
2. Montera inte isär batterikassetten.
3. Om drifttiden blivit avsevärt kortare ska
användningen avbrytas omedelbart. Det kan
uppstå överhettning, brännskador och t o m en
explosion.
4. Om du får elektrolyt i ögonen ska de sköljas
med rent vatten och läkare uppsökas omedel-
bart. Det nns risk för att synen förloras.
5. Kortslut inte batterikassetten.
(1) Rör inte vid polerna med något strömfö-
rande material.
(2) Undvik att förvara batterikassetten till-
sammans med andra metallobjekt som
t.ex. spikar, mynt o.s.v.
(3) Skydda batteriet mot vatten och regn.
En batterikortslutning kan orsaka ett
stort strömöde, överhettning, brand och
maskinhaveri.
6. Förvara inte maskinen och batterikassetten på
platser där temperaturen kan nå eller överstiga
50 °C.
7. Bränn inte upp batterikassetten även om
den är svårt skadad eller helt utsliten.
Batterikassetten kan explodera i öppen eld.
8. Var försiktig så att du inte råkar tappa batteriet
och utsätt det inte för stötar.
9. Använd inte ett skadat batteri.
10. De medföljande litiumjonbatterierna är föremål
för kraven i gällande lagstiftning för farligt
gods.
Förkommersiellatransporter(avt.ex.tredjeparter
somspeditionsrmor)måstedesärskildatrans-
portkravsomangespåemballagetochetiketter
iakttas.
Förattförberedadenproduktsomskaavsändas
krävsattdukonsulterarenexpertpåriskmaterial.
Varocksåuppmärksampåattdetidittlandkan
nnasytterligareföreskrifterattfölja.
Tejpaöverellermaskerablottadekontakteroch
packabatterietpåsådantsättattdetintekanröra
sig fritt i förpackningen.
11. Följ lokala föreskrifter beträffande avfallshan-
tering av batteriet.
SPARA DESSA ANVISNINGAR.
FÖRSIKTIGT: Använda endast äkta Makita-
batterier.AnvändningavoäktaMakita-batteriereller
batteriersomharmanipuleratskanledatillperson-
ochutrustningsskadorellertillattbatterietfattareld.
DetupphäverocksåMakitasgarantiförverktygetoch
laddaren.

13 SVENSKA
Tips för att uppnå batteriets max-
imala livslängd
1. Ladda batterikassetten innan den är helt
urladdad. Stanna alltid maskinen och ladda
batterikassetten när du märker att maskinen
blir svagare.
2. Ladda aldrig en fulladdad batterikassett.
Överladdning förkortar batteriets livslängd.
3. Ladda batterikassetten vid en rumstemperatur
på 10 °C - 40 °C. Låt en varm batterikassett
svalna innan den laddas.
4. Ladda batterikassetten om du inte har använt
den på länge (mer än sex månader).
FUNKTIONSBESKRIVNING
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan
du justerar maskinen eller kontrollerar dess
funktioner.
Montera eller demontera
batterikassetten
FÖRSIKTIGT: Stäng alltid av maskinen innan
du monterar eller tar bort batterikassetten.
FÖRSIKTIGT: Håll stadigt i maskinen och
batterikassetten när du monterar eller tar bort
batterikassetten. I annat fall kan det leda till att de
gliderurdinahänderochorsakarskadapåmaskinen
ochbatterikassettensamtpersonskada.
►Fig.1: 1. Röd indikator 2. Knapp 3. Batterikassett
Tabortbatterikassettengenomattskjutanerknap-
pen på kassettens framsida samtidigt som du drar ut
batterikassetten.
Sättibatterikassettengenomattriktaintunganpå
batterikassettenmotspåretihöljetochskjutdenpå
plats.Tryckinbatterikassettenordentligttillsdenlåser
fast med ett klick. Om du kan se den röda indikatorn på
knappensovansidaärdenintelåstordentligt.
FÖRSIKTIGT: Sätt alltid i batterikassetten
helt tills den röda indikatorn inte längre syns.
Iannatfallkandenoväntatfallaurmaskinenoch
skada dig eller någon annan.
FÖRSIKTIGT: Montera inte batterikassetten
med våld.Omkassettenintelättgliderpåplatsär
den felinsatt.
Skyddssystem för batteri
Litium-ion-batteri med stjärnmarkering
►Fig.2: 1.Stjärnmarkering
Litium-ion-batteriermedenstjärnmarkeringärutrustade
medettskyddssystem.Dettasystembryterautoma-
tisktströmmentillmaskinenförattförlängabatteriets
livslängd.
Maskinen stoppas automatiskt under pågående
användningomnågonavföljandesituationeruppstår:
Överbelastning:
Maskinenanvändspåettsättsomgörattdenförbrukar
onormalt mycket ström.
Närdettaskerstängerduavmaskinenochupphörmed
arbetetsomgjordeattmaskinenöverbelastades.Starta
därefteruppmaskinenigen.
Ommaskinenintestartarärbatterietöverhettat.Låtdå
batterietsvalnainnandustartarmaskinenigen.
Batterispänningen faller:
Denkvarvarandebatterikapacitetenärförlågoch
maskinenfungerarinte.Idettalägetardubortbatteriet
och laddar det.
Indikerar kvarvarande
batterikapacitet
Gäller endast för batterikassetter med ett ”B” på
slutet i modellnumret
►Fig.3: 1. Indikatorlampor 2. Kontrollknapp
Tryckpåkontrollknappenpåbatterikassettenförattse
kvarvarandebatterikapacitet.Indikatorlampornalyseri
ett par sekunder.
Indikatorlampor Kvarvarande
kapacitet
Upplyst Av Blinkar
75%till100%
50%till75%
25%till50%
0%till25%
Ladda
batteriet.
Batteriet kan
ha skadats.
OBS:Beroendepåanvändningsförhållandenochden
omgivandetemperaturenkanindikationenskiljasig
lättfråndenfaktiskabatterikapaciteten.

14 SVENSKA
Avtryckarens funktion
►Fig.4: 1.Avtryckare
FÖRSIKTIGT: Innan du sätter i batterikasset-
ten i maskinen ska du kontrollera att avtryckaren
fungerar och återgår till läget ”OFF” när du släp-
per den.
Tryckinavtryckarenförattstartamaskinen.
Hastigheten ökas genom att trycka hårdare på avtryck-
aren.Släppavtryckarenförattstoppamaskinen.
Tända frontlampan
►Fig.5: 1. Lampa
FÖRSIKTIGT: Titta inte in i ljuset eller direkt
i ljuskällan.
Tryckpåavtryckarenföratttändalampan.Lampan
fortsätterattlysasålängeduhålleravtryckarenintryckt.
Lampanslocknar10-15sekunderefterattduharsläppt
avtryckaren.
OBS:Användentorrtrasaföratttorkabortsmuts
från lampglaset. Var försiktig så att inte lampglaset
repaseftersomljusetdåkanblisvagare.
Reverseringsspakens funktion
►Fig.6: 1. Reverseringsspak
FÖRSIKTIGT: Kontrollera alltid rotationsrikt-
ningen före användning.
FÖRSIKTIGT: Använd endast reverseringsk-
nappen när maskinen har stoppat helt. Maskinen
kanskadasomdubyterrotationsriktningmedanden
fortfarande roterar.
FÖRSIKTIGT: Ställ alltid in reverseringsspa-
ken i neutralt läge när du inte använder maskinen.
Dennamaskinharenreverseringsknappförbyteav
rotationsriktning.Tryckinreverseringsspakenfrånsida
AförmedursrotationochfrånsidaBförmotursrotation.
Närreverseringsspakenärineutraltlägefungerarinte
avtryckaren.
Hastighetsändring
►Fig.7: 1. Hastighetsspak
FÖRSIKTIGT: Dra alltid hastighetsspaken
hela vägen i korrekt läge.Omduanvändermaski-
nenochhastighetsspakenstårhalvvägsmellansida
”1”ochsida”2”kanmaskinenskadas.
FÖRSIKTIGT: Ändra inte hastighetsspaken
medan maskinen roterar. I annat fall kan maskinen skadas.
Läge för
hastighets-
reglaget
Hastighet Vridmoment Aktuell drift
1Låg Hög Drift med hög
belastning
2Hög Låg Driftmedlätt
belastning
Omduvilländrahastighetenskaduförststängaav
maskinen.Väljsida”2”förhöghastigheteller”1”förlåg
hastighet men högt vridmoment. Kontrollera att hastig-
hetsreglagetstårirättlägeföreanvändning.
Ommaskinenshastighetsänksextremtunderettarbetsmomenti
läge”2”skaduyttaspakentill”1”ochstartaomarbetsmomentet.
Välja arbetsläge
FÖRSIKTIGT: Ställ alltid in ringen noga på
det önskade läget. Om du använder maskinen
med ringen placerad halvvägs mellan lägesmar-
keringarna kan maskinen skadas.
FÖRSIKTIGT: När du ändrar läget från ” ”
till andra lägen kan det vara lite svårt att skjuta
ringen för byte av arbetsläge. Starta då maskinen
och kör en kort stund i läget ” ”, stanna sedan
maskinen och skjut ringen till önskat läge.
►Fig.8: 1.Ringförbyteavarbetsläge
2.Inställningsring3. Gradering 4.Pil
Maskinenhartrefunktionslägen.
• Borrläge(endastrotation)
• Slagborrningsläge(rotationmedslag)
• Skruvdragarläge(rotationmedkoppling)
Väljettlägesomärlämpligtförarbetsuppgiften.Vrid
ringenförvalavarbetslägeochriktainlägesmarke-
ringen efter pilen på maskinens stomme.
Ställa in åtdragningsmomentet
►Fig.9: 1.Ringförbyteavarbetsläge
2.Inställningsring3. Gradering 4.Pil
Åtdragningsmomentetkanjusterasi21steggenomatt
vridapåinställningsringen.Riktaingraderingsstegen
efter pilen på maskinens stomme. Vid 1 får du det
minsta åtdragningsmomentet och vid 21 får du maximalt
åtdragningsmoment.
Innandubörjararbetabörduskruvaienprovskruvi
ditt material eller i ett stycke av samma material så att
duvetvilketvridmomentsompassarförvarjespecik
användning.Följandeärengrovöverblicköverförhål-
landet mellan skruvdimensioner och graderingssteg.
Gradering 12345678910 11 12 13 14 15 16 17 18 19 20 21
Maskinskruv M4 M5 M6
Träskruv Mjuktträ
(t.ex. tall)
–ɸ3,5 x 22 ɸ4,1 x 38 –
Hårtträ
(t.ex.
lauan)
–ɸ3,5 x 22 ɸ4,1 x 38 –

15 SVENSKA
MONTERING
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan du
underhåller maskinen.
Montering eller demontering av
skruvbits/borr
Valfria tillbehör
►Fig.10: 1. Hylsa 2.Stäng3. Öppna
Vridhylsanmotursförattöppnachucken.Skjutin
skruvbitset/borretichuckensålångtdetgår.Vridhylsan
medursförattdraåtchucken.Vridhylsanmotursnär
duskatabortskruvbitset/borret.
Monteringskrok
►Fig.11: 1. Spår 2. Krok 3. Skruv
Hakenkananvändasnärduvillhängauppverktyget
temporärt.Denkanmonteraspåbådasidornaav
maskinen.Förattmonterakrokensätterduideniett
spår i maskinhuset på endera sida och drar fast den
medenskruv.Tabortkrokengenomattskruvaloss
skruven.
Montering av skruvbitshållare
Valfria tillbehör
►Fig.12: 1.Skruvbitshållare2.Skruvbits
Passainskruvbitshållarenpådenutskjutandedelenpå
verktygsfoten,antingenpåhögerellervänstersida,och
fästdenmedenskruv.
Placeraskruvbitsetihållarennärdetinteanvänds.
Skruvbitsupptill45mmkanförvarashär.
ANVÄNDNING
FÖRSIKTIGT: Skjut alltid in batterikassetten
ordentligt tills den låses på plats. Om du kan se
denrödaindikatornpåknappensovansidaärdeninte
låstordentligt.Skjutindenhelttillsdenrödaindika-
tornintesynslängre.Iannatfallkanbatterikassetten
plötsligt lossna från maskinen och skada dig eller
någon annan.
FÖRSIKTIGT: När hastigheten sjunker
extremt mycket ska du minska belastningen eller
stoppa maskinen för att undvika maskinskada.
Håll verktyget stadigt med en hand om handtaget och
denandrahandenunderbatterietförattkontrollera
vridningen.
►Fig.13
Skruvdragning
FÖRSIKTIGT: Anpassa inställningsringen så
att du får rätt åtdragningsmoment för ditt arbete.
FÖRSIKTIGT: Se till att skruvbitset placeras
rakt i skruvskallen för att inte skruven och/eller
skruvbitset ska skadas.
Vridförstringenförbyteavarbetslägesåattpilenpå
maskinhuset pekar mot -markeringen.
Placeraspetsenpåskruvbitsetiskruvhuvudetochtryck
med maskinen. Starta maskinen sakta och öka sedan has-
tighetengradvis.Släppavtryckarensåfortkopplingenslirar.
OBS:Vidskruvningmedträskruvärdetlämpligtatt
förborraettstyrhålsomärtvåtredjedelaravskruvens
diameter. Det gör skruvdragningen enklare och för-
hindrarattträetspricker.
Slagborrning
FÖRSIKTIGT: Maskinen/borret utsätts för en
plötslig och oerhört stor vridande kraft vid hål-
genomslaget när hålet fylls av spån och partiklar
eller när du slår in i armeringsjärn i betongen.
Vridförstringenförbyteavarbetslägesåattpilen
på maskinhuset pekar mot -markeringen.
Inställningsringenkanställasinpåvalfrittåtdragnings-
momentfördettaarbete.
Användettborrmedhårdmetallspets.
Placeraborretdärhåletskavaraochtrycksedanin
avtryckaren.Tryckintehårtmedmaskinen.Lätttryck
gerbästresultat.Hållmaskinenilägeochhindraden
frånattglidaivägfrånhålet.
Tryckintehårdarenärhåletfyllsmedspånellerpartiklar.
Köriställetmaskinenpåtomgångochtasedandelvisut
borretfrånhålet.Genomattupprepadettaeragånger
rensashåletochnormalborrningkanåterupptas.
Gummituta
Valfria tillbehör
►Fig.14: 1. Gummituta
Efterborrningavhåletanvändsgummitutanföratt
blåsarenthålet.
Borrning
Vridförstinställningsringensåattpilenpekar
på -markeringen.Fortsättsedanenligtföljande:
Borra i trä
Vidborrningiträuppnårdubästresultatomduanvänder
ettträborrmedstyrskruv.Styrskruvengördetenklareatt
borragenomattdendrarinborretiarbetsstycket.
Borra i metall
Förattborretinteskahalkanärdubörjarborrakandu
göraettmärkemedensylochenhammareipunkten
därhåletskaborras.Placeraborretsspetsisylhålet
ochbörjaborra.
Användettsmörjmedelvidborrningimetall.
Undantagenärjärnochmässingsomskaborrastorrt.

16 SVENSKA
FÖRSIKTIGT: Borrningen går inte fortare för
att du trycker hårdare på maskinen. Detta extra
tryckskadarbaratoppenpådittborr,sänkermaski-
nensprestandaochförkortarmaskinenslivslängd.
FÖRSIKTIGT: Håll ett stadigt tag i maskinen
och var försiktig när borret börjar tränga igenom
arbetsstycket. Det utvecklas en enorm kraft på
maskinen/borretvidhålgenomslaget.
FÖRSIKTIGT: Ett borr som fastnat kan enkelt
backas ur genom att reversera borrningens rota-
tionsriktning. Maskinen kan dock plötsligt backa
ut om du inte håller i den ordentligt.
FÖRSIKTIGT: Fäst alltid små arbetsstycken i
ett städ eller liknande infästningsenhet.
FÖRSIKTIGT: Om maskinen används löpande
tills batteriet är tomt bör maskinen vila 15 minuter
innan du fortsätter arbetet med ett laddat batteri.
UNDERHÅLL
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan
inspektion eller underhåll utförs.
OBSERVERA: Använd inte bensin, förtunnings-
medel, alkohol eller liknande. Missfärgning, defor-
mation eller sprickor kan uppstå.
Byte av kolborstar
►Fig.15: 1. Slitagemarkering
Kontrollerakolborstarnaregelbundet.
Bytutdemnärdeärnedslitnatillslitagemarkeringen.
Hållkolborstarnarenasåattdelättkanglidainihål-
larna.Bådakolborstarnaskabytasutsamtidigt.Använd
endastidentiskakolborstar.
1. Användenskruvmejselförattskruvaurtvåskru-
varochavlägsnasedandetbakrehöljet.
►Fig.16: 1.Bakrehölje2. Skruv
2. Lyftarmdelenpåfjädernochplaceradeniden
nedsänktadelenavhusetmedenspårskruvmejselmed
smalt skaft eller liknande.
►Fig.17: 1.Nedsänktdel2.Fjäder3.Arm
3. Användentångföratttabortlockentillkolbor-
starna.Taurdeutslitnakolborstarna,monteranyaoch
sätttillbakakolborstarnaslock.
►Fig.18: 1.Locktillkolborstarna
4. Se till att du placerar anslutningsledningen på
motsatt sida av armen.
►Fig.19: 1.Anslutningsledning2. Lock till
kolborstarna
5. Setillattkolborstarnaslockpassasinordentligti
hålen i hållarna.
►Fig.20: 1. Hål 2.Locktillkolborstarna
6. Sätttillbakahöljetochdraåtdetvåskruvarna
ordentligt.
7. Sättinbatterikassettenimaskinenochkolbor-
starnakörsingenomattmaskinenkörsutanbelastning
under cirka 1 minut.
8. Kontrolleramaskinennärdenkörsochden
elektroniskabromsfunktionennäravtryckarensläpps.
Kontakta ett auktoriserat Makita servicecenter om den
elektroniskabromsenintefungerarochbeomattfåden
reparerad.
FörattupprätthållaproduktensSÄKERHEToch
TILLFÖRLITLIGHETböralltunderhålls-ochjusterings-
arbeteutförasavettauktoriseratMakitaservicecenter
och med reservdelar från Makita.
VALFRIA TILLBEHÖR
FÖRSIKTIGT: Följande tillbehör eller tillsat-
ser rekommenderas för användning med den
Makita-maskin som denna bruksanvisning avser.
Omandratillbehörellertillsatseranvändskandet
uppståriskförpersonskador.Användendasttillbehö-
renellertillsatsernafördesyftendeäravseddaför.
KontaktadittlokalaMakitaservicecenteromdubehö-
verytterligareinformationomdessatillbehör.
• Borr
• Skruvbits
• Borr med hårdmetallspets
• Gummituta
• Skruvbitshållare
• Krok
• Makitasoriginalbatterioch-laddare
OBS:Någraavtillbehörenilistankanvarainklude-
radeimaskinpaketetsomstandardtillbehör.Dekan
varieramellanolikaländer.

17 NORSK
NORSK (Originalinstruksjoner)
TEKNISKE DATA
Modell: DHP482
Borekapasitet Betong 13 mm
Stål 13 mm
Tre 38 mm
Festekapasitet Treskrue 10 mm x 90 mm
Maskinskrue M6
Hastighetutenbelastning Høy (2) 0 - 1 900 min-1
Lav (1) 0 - 600 min-1
Slag per minutt Høy (2) 0 - 28 500 min-1
Lav (1) 0 - 9 000 min-1
Totallengde 198 mm
Nominell spenning DC 18 V
Batteriinnsats BL1815N, BL1820, BL1820B BL1830, BL1840, BL1850, BL1830B,
BL1840B, BL1850B, BL1860B
Nettovekt 1,5 kg 1,8 kg
• Pågrunnavvårtkontinuerligeforsknings-ogutviklingsprogramkanspesikasjonenesomoppgisidettedoku-
mentet endres uten varsel.
• Spesikasjonerogbatteriinnsatskanvarierefralandtilland.
• Vekt,medbatteriinnsats,ihenholdtilEPTA-prosedyre01/2003
Riktig bruk
Detteverktøyeterlagetforslagboringimurstein,
betongogstein.Detegnersegogsåtilskruingogbor-
ingutenslagfunksjonitre,metall,keramikkogplast.
Støy
TypiskA-vektetlydtrykknivåerbestemtihenholdtil
EN60745:
Lydtrykknivå (LpA):82dB(A)
Lydeffektnivå (LWA):93dB(A)
Usikkerhet(K):3dB(A)
ADVARSEL: Bruk hørselsvern.
Vibrasjoner
Dentotalevibrasjonsverdien(triaksialvektorsum)
bestemtihenholdEN60745:
Arbeidsmodus:slagboringibetong
Generertevibrasjoner(ah,ID):6,0m/s2
Usikkerhet(K):1,5m/s2
Arbeidsmodus:Boreinnimetall
Generertevibrasjoner(ah,D):2,5m/s2eller mindre
Usikkerhet(K):1,5m/s2
MERK:Denangitteverdienfordegenerertevibra-
sjoneneermåltisamsvarmedstandardtestmetoden
ogkanbrukestilåsammenlikneetverktøymedet
annet.
MERK:Denangitteverdienfordegenerertevibra-
sjonenekanogsåbrukestilenforeløpigvurderingav
eksponeringen.
ADVARSEL:Degenerertevibrasjoneneved
faktiskbrukavelektroverktøyetkanavvikefraden
angittevibrasjonsverdien,avhengigavhvordanverk-
tøyetbrukes.
ADVARSEL:Sørgforåidentiserevernetiltak
foråbeskytteoperatøren,somerbasertpåetestimat
aveksponeringenunderdefaktiskebruksforholdene
(idet det tas hensyn til alle deler av driftssyklusen,
dvs. hvor lenge verktøyet er slått av, hvor lenge det
gårpåtomgangoghvorlengestartbryterenfaktisk
holdes trykket).
EF-samsvarserklæring
Gjelder kun for land i Europa
Makitaerklæreratfølgendemaskin(er):
Maskinensbruksområde:Batteridrevetslagboremaskin
Modellnr./type:DHP482
Samsvarermedfølgendeeuropeiskedirektiver:
2006/42/EC
De er produsert i henhold til følgende standarder eller
standardisertedokumenter:EN60745
Dentekniskelenisamsvarmed2006/42/ECertilgjen-
geligfra:
Makita,Jan-BaptistVinkstraat2,3070,Belgia
30.3.2015
Yasushi Fukaya
Direktør
Makita,Jan-BaptistVinkstraat2,3070,Belgia

18 NORSK
Generelle advarsler angående
sikkerhet for elektroverktøy
ADVARSEL: Les alle sikkerhetsadvarslene og
alle instruksjonene. Hvis du ikke følger alle advars-
leneoginstruksjonenesomeroppførtnedenfor,kan
detføretilelektriskestøt,brannog/elleralvorlige
helseskader.
Oppbevar alle advarsler og
instruksjoner for senere bruk.
Uttrykket «elektrisk verktøy» i advarslene refererer
bådetilelektriskeverktøy(medledning)tilkobletstrøm-
nettet,ogbatteridrevneverktøy(utenledning).
Sikkerhetsadvarsler for den
batteridrevne slagboremaskinen
1. Bruk hørselsvern under slagboring. Støy kan
føre til nedsatt hørsel.
2. Bruk hjelpehåndtak, hvis det (de) følger med
maskinen. Hvis maskinen kommer ut av kontroll,
kan det resultere i helseskader.
3. Hold maskinen i det isolerte håndtaket når
skjæreverktøyet kan komme i kontakt med
skjulte ledninger under arbeidet. Hvis kuttetil-
behøretkommerikontaktmed«strømførende»
ledninger, kan ikke isolerte metalldeler i maskinen
bli«strømførende»ogkunnegibrukerenelektrisk
støt.
4. Hold maskinen i det isolerte håndtaket når
festemidlet kan komme i kontakt med skjulte
ledninger under arbeidet.Hvisskruerellerbolter
kommer i kontakt med en «strømførende» ledning,
kanmetalldelenepådetelektriskeverktøyetbli
«strømførende»ogføretilatbrukerenfårstøt.
5. Pass på at du har godt fotfeste. Forviss deg
om at ingen står under deg når du jobber høyt
over bakken.
6. Hold godt fast i verktøyet.
7. Hold hendene unna roterende deler.
8. Ikke gå fra verktøyet mens det er i gang.
Verktøyet må bare brukes mens operatøren
holder det i hendene.
9. Ikke berør borkronen eller arbeidsstykket
umiddelbart etter bruk. Disse vil da være
ekstremt varme, og du kan få brannsår.
10. Enkelte materialer inneholder kjemikalier som
kan være giftige. Treff tiltak for å hindre hud-
kontakt og innånding av støv. Følg leverandø-
rens sikkerhetsanvisninger.
TA VARE PÅ DISSE
INSTRUKSENE.
ADVARSEL: IKKE LA hensynet til hva som
er ”behagelig” eller det faktum at du kjenner
produktet godt (etter mange gangers bruk) gjøre
deg mindre oppmerksom på sikkerhetsreglene for
bruken av det aktuelle produktet. Ved MISBRUK
eller hvis ikke sikkerhetsreglene i denne bruks-
anvisningen følges, kan det oppstå alvorlig
personskade.
Viktige sikkerhetsanvisninger for
batteriinnsats
1. Før du begynner å bruke batteriet, må du lese
alle anvisninger og forsiktighetsregler på (1)
batteriladeren, (2) batteriet og (3) det produktet
batteriet skal brukes i.
2. Ikke ta fra hverandre batteriet.
3. Hvis driftstiden er blitt vesentlig kortere, må
du omgående slutte å bruke maskinen. Hvis
ikke kan resultatet bli overoppheting, mulige
forbrenninger eller til og med en eksplosjon.
4. Hvis du får elektrolytt i øynene, må du skylle
dem med store mengder rennende vann og
oppsøke lege med én gang. Denne typen uhell
kan føre til varig blindhet.
5. Ikke kortslutt batteriet:
(1) De kan være ekstremt varme og du kan
brenne deg.
(2) Ikke lagre batteriet i samme beholder som
andre metallgjenstander, som for eksem-
pel spiker, mynter osv.
(3) Ikke la batteriet komme i kontakt med
vann eller regn.
En kortslutning av batteriet kan føre til et
kraftig strømstøt, overoppvarming, mulige
forbrenninger og til og med til at batteriet går
i stykker.
6. Ikke lagre maskinen og batteriet på steder hvor
temperaturen kan komme opp i eller over-
skride 50 °C.
7. Ikke sett fyr på batteriet, ikke engang om det
er sterkt skadet eller helt utslitt. Batteriet kan
eksplodere hvis det begynner å brenne.
8. Vær forsiktig så du ikke mister batteriet eller
utsetter det for slag.
9. Ikke bruk batterier som er skadet.
10. Lithium-ion-batteriene som medfølger er gjen-
stand for krav om spesialavfall.
Forkommersielltransport,f.eksavtredjeparter
eller speditører, må spesielle krav om pakking og
merking følges.
Førvarenblirsendt,måduforhøredegmeden
ekspertpåfarligmateriale.Taogsåhensyntil
mulighetenformerdetaljertenasjonalebestem-
melser.
Brukteipellermaskeringsteipforåskjuleåpne
kontakterogpakkinnbatterietpåenslikmåteat
denikkekanbevegesegrundtiemballasjen.
11. Følg lokale bestemmelser for avhendig av
batterier.
TA VARE PÅ DISSE
INSTRUKSENE.
ADVARSEL: Bruk kun originale Makita-
batterier.Brukavbatteriersomharendretseg,eller
somikkeeroriginaleMakita-batterier,kanføretilat
batterietsprekkerogforårsakerbrann,personskader
ogandreskader.Detvilogsåugyldiggjøregarantien
for Makita-verktøyet og -laderen.

19 NORSK
Tips for å opprettholde maksimal
batterilevetid
1. Lad batteriinnsatsen før den er helt utladet.
Stopp alltid driften av verktøyet og lad batteri-
innsatsen når du merker at effekten reduseres.
2. Lad aldri en batteriinnsats som er fulladet.
Overopplading forkorter batteriets levetid.
3. Lad batteriet i romtemperatur ved 10 °C - 40 °C.
Et varmt batteri må kjøles ned før lading.
4. Lad batteriet hvis det ikke har vært brukt på en
lang stund (over seks måneder).
FUNKSJONSBESKRIVELSE
ADVARSEL: Forviss deg alltid om at maski-
nen er slått av og batteriet tatt ut før du justerer
maskinen eller kontrollerer dens mekaniske
funksjoner.
Sette inn eller ta ut batteri
ADVARSEL: Slå alltid av verktøyet før du
setter inn eller fjerner batteriet.
ADVARSEL: Hold verktøyet og batteripatro-
nen i et fast grep når du monterer eller fjerner
batteripatronen. Hvis du ikke holder verktøyet og
batteripatronengodtfast,kandumistegrepet,og
dettekanføretilskaderpåverktøyetogbatteripatro-
nen samt personskader.
►Fig.1: 1. Rød indikator 2. Knapp 3. Batteriinnsats
Foråtautbatterietmåduskyvepåknappenforanpå
batterietogtrekkedetut.
Nårduskalsetteinnbatteriet,måduplasseretungen
påbatterietpålinjemedsporetihusetogskyvebatte-
riet på plass. Skyv det helt inn til det går i inngrep med
et lite klikk. Hvis du kan se den røde anviseren på over-
siden av knappen, er det ikke fullstendig låst.
ADVARSEL: Batteriet må alltid settes helt
inn, så langt at den røde anviseren ikke lenger er
synlig.Hvisdetteikkegjøres,kanbatterietkommetil
å falle ut av maskinen og skade deg eller andre som
oppholder seg i nærheten.
ADVARSEL: Ikke bruk makt når du setter i
batteriet.Hvisbatterietikkeglirlettinn,erdetfordi
det ikke settes inn på riktig måte.
Batteribeskyttelsessystem
Litiumionbatteri med stjernemerking
►Fig.2: 1.Stjernemerking
Litiumionbatteriermedstjernemerkingerutstyrtmedet
beskyttelsessystem.Dettesystemetslårautomatiskav
strømmentilverktøyetforåforlengebatterilevetiden.
Verktøyetstopperautomatiskveddrifthvisdetog/eller
batterietutsettesforenavfølgendetilstander:
Overbelastning:
Verktøyetbrukespåenmåtesomgjøratdettrekker
uvanlig mye strøm.
Idettetilfelletmåduslåavverktøyetogavsluttebruken
somforårsaketatverktøyetbleoverbelastet.Slåderet-
terverktøyetpåforåstartedetigjen.
Hvisverktøyetikkestarter,erbatterietoverbelastet.Iså
fallmådulabatterietkjølesegnedførduslårverktøyet
påigjen.
Lav batterispenning:
Gjenværendebatterikapasiteterforlavogverktøyetvil
ikkefungere.Idettetilfellet,fjernogladbatterietopp
igjen.
Indikere gjenværende
batterikapasitet
Kun for batterier med «B» sist i modellnummeret
►Fig.3: 1. Indikatorlamper 2. Kontrollknapp
Trykkpåsjekk-knappenpåbatterietforvisegjenvæ-
rendebatterikapasitet.Indikatorlampenelyserietpar
sekunder.
Indikatorlamper Gjenværende
batterinivå
Tent Av Blinker
75%til
100%
50%til75%
25%til50%
0%til25%
Ladbatteriet.
Batteriet kan
ha en feil.
MERK: Det angitte nivået kan avvike noe fra den
faktiskekapasitetenaltetterbruksforholdeneogden
omgivende temperaturen.
Bryterfunksjon
►Fig.4: 1.Startbryter
ADVARSEL: Før du setter batteriet inn i mas-
kinen, må du alltid kontrollere at startbryteren
aktiverer maskinen på riktig måte og går tilbake til
«AV»-stilling når den slippes.
Foråstartemaskinen,mådutrykkepåstartbryteren.
Nårdutrykkerharderepåstartbryteren,økerhastig-
hetenpåverktøyet.Slippoppbryterenforåstanse
verktøyet.

20 NORSK
Tenne frontlampen
►Fig.5: 1. Lampe
ADVARSEL: Ikke se inn i lyset eller se direkte
på lyskilden.
Trykkinnstartbryterenforåtennelampen.Lampen
fortsetterålysesålengestartbryterenholdesinne.
Lampenslukkes10-15sekunderetteratstartbryteren
er sluppet.
MERK: Bruk en tørr klut til å tørke støv osv. av lam-
pelinsen.Værforsiktigsådetikkeblirriperilampelin-
sen, da dette kan redusere lysstyrken.
Reverseringsfunksjon
►Fig.6: 1. Reverseringsspak
ADVARSEL: Før arbeidet begynner, må du
alltid kontrollere rotasjonsretningen.
ADVARSEL: Bruk reversbryteren bare etter
at verktøyet har stoppet helt. Hvis du endrer rota-
sjonsretningenførverktøyetharstoppet,kandetbli
ødelagt.
ADVARSEL: Når du ikke skal bruke maskinen
lenger, må du alltid sette reversbryteren i nøytral
stilling.
Detteverktøyetharenreversbrytersomkanbrukestil
åendrerotasjonsretningen.Trykkinnreversbryteren
fra«A»-sidenforåvelgerotasjonmedklokken,ellerfra
«B»-sidenforåvelgerotasjonmotklokken.
Nårreversbryterenerinøytralstilling,kanikkestartbry-
teren trykkes inn.
Turtallsendring
►Fig.7: 1. Hastighetsvelger
ADVARSEL: Hastighetsvelgeren må alltid set-
tes i helt riktig posisjon.Hvisdubrukermaskinen
med hastighetsvelgeren innstilt på et punkt midt mel-
lomposisjon«1»og«2»,kanmaskinenbliødelagt.
ADVARSEL: Ikke bruk hastighetsvelgeren
mens verktøyet er i bruk. Dette kan skade verktøyet.
Hastighets
velgerens
posisjon
Hastighet Moment Aktuell drift
1Lav Høy Drift med tung
last
2Høy Lav Drift med lett
last
Slåavverktøyetforåendrehastighet.Velgposisjon
«2»forhøyhastighetellerposisjon«1»forlavhastighet
med høyt dreiemoment. Forviss deg om at hastighets-
velgereneririktigposisjonførdutaribrukmaskinen.
Hvishastighetenpåverktøyetreduseresbetydelig
underdriftiposisjon«2»,skyvvelgerentilposisjon«1»
ogstartoperasjonenpånytt.
Velge en funksjon
ADVARSEL: Funksjonsvelgeren må alltid
stilles inn riktig på det ønskede funksjonsmerket.
Hvis du bruker maskinen med funksjonsvelgeren
halvveis mellom to av funksjonsmerkene, kan
maskinen bli ødelagt.
ADVARSEL: Når du skifter posisjon fra
«» til andre modi, kan det være litt vanskelig
å bevege funksjonsvelgeren. Hvis dette skjer slår
du på, og kjører verktøyet et øyeblikk i posisjonen
«», stopper verktøyet og dreier velgeren til
ønsket posisjon.
►Fig.8: 1.Funksjonsvelger2. Justeringsring
3. Gradinndeling 4.Pil
Detteverktøyethartrefunksjonsmodi.
• Boremodus (kun rotering)
• Slagbor-modus(rotasjonmedslag)
• Skrumodus(rotasjonmedkløtsj)
Velgmodussomeregnetforarbeidet.Vriendringsrin-
gen for modus, og rett inn merket som du valgte med
pilen på verktøykroppen.
Justere tiltrekkingsmomentet
►Fig.9: 1.Funksjonsvelger2. Justeringsring
3. Gradinndeling 4.Pil
Tiltrekkingsmomentetkanjusteresi21trinnvedådreie
justeringsringen.Rettinngradinndelingenmedpilenpå
verktøykroppen. Du oppnår minimum tiltrekkingsmo-
mentiposisjon1ogmaksimaltdreiemomentiposisjon
21.
Førdenfaktiskearbeidsoperasjonenskalutføres,bør
du skru inn en prøveskrue i materialet ditt, eller i et
materialeavsammetype,forånneuthvilketdreiemo-
mentsomkrevesforenbestemtbruk.Følgendeviser
en oversikt over forholdet mellom størrelse på skruen
og gradinndelingen.
Gradinndeling 12345678910 11 12 13 14 15 16 17 18 19 20 21
Maskinskrue M4 M5 M6
Treskrue Mykt tre
(f.eks.
furu)
–ɸ3,5 x 22 ɸ4,1x 38 –
Hardt tre
(f.eks.
kryssnér)
–ɸ3,5 x 22 ɸ4,1x 38 –
