ENGLISH
Explanation of general view
1 Button
2 Battery cartridge
3 Switch trigger
4 Reversing switch lever
5 Low speed
6 High speed
7 Speed change lever
8 Graduations
9 Adjusting ring
10 Drill marking
11 Pointer
12 Sleeve
13 Ring
14 Tighten
SPECIFICATIONS
Model 6260D 6270D 6280D 6390D
Capacities
Steel .............................................. 10 mm 10 mm 10 mm 13 mm
Wood ............................................. 21 mm 25 mm 25 mm 36 mm
Wood screw ...................................5.1 mm x 38 mm 5.1 mm x 63 mm 5.1 mm x 63 mm 6 mm x 75 mm
Machine screw............................... 6 mm 6 mm 6 mm 6 mm
No load speed (min-1)
High ...............................................0 – 1,200 0 – 1,200 0 – 1,200 0 – 1,200
Low ................................................ 0 – 350 0 – 350 0 – 350 0 – 350
Overall length ...................................192 mm 192 mm 192 mm 220 mm
Net weight.........................................1.4 kg 1.5 kg 1.6 kg 2.2 kg
Rated voltage ...................................D.C. 9.6 V D.C. 12 V D.C. 14.4 V D.C. 18 V
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
Intended use
The tool is intended for drilling and screw driving in wood,
metal and plastic.
Safety hints
For your own safety, please refer to the enclosed safety
instructions.
IMPORTANT SAFETY INSTRUCTIONS FOR
CHARGER & BATTERY CARTRIDGE
ENC004-1
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Always cover the battery terminals with the bat-
tery cover when the battery cartridge is not
used.
6. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a break-
down.
7. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
8. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
9. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat-
tery cartridge cool down before charging it.
4. Charge the Nickel Metal Hydride battery car-
tridge when you do not use it for more than six
months.
ADDITIONAL SAFETY RULES FOR POWER
TOOL
GEB002-2
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to drill safety rules. If you use this power tool
unsafely or incorrectly, you can suffer serious per-
sonal injury.
1. Hold power tools by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring or its own cord.
Contact with a “live” wire will make exposed
metal parts of the tool “live” and shock the oper-
ator.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
3. Hold the tool firmly.

4
4. Keep hands away from rotating parts.
5. Do not leave the tool running. Operate the tool
only when hand-held.
6. Do not touch the drill bit or the workpiece imme-
diately after operation; they may be extremely
hot and could burn your skin.
7. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated
in this instruction manual may cause serious
personal injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before adjusting or checking
function on the tool.

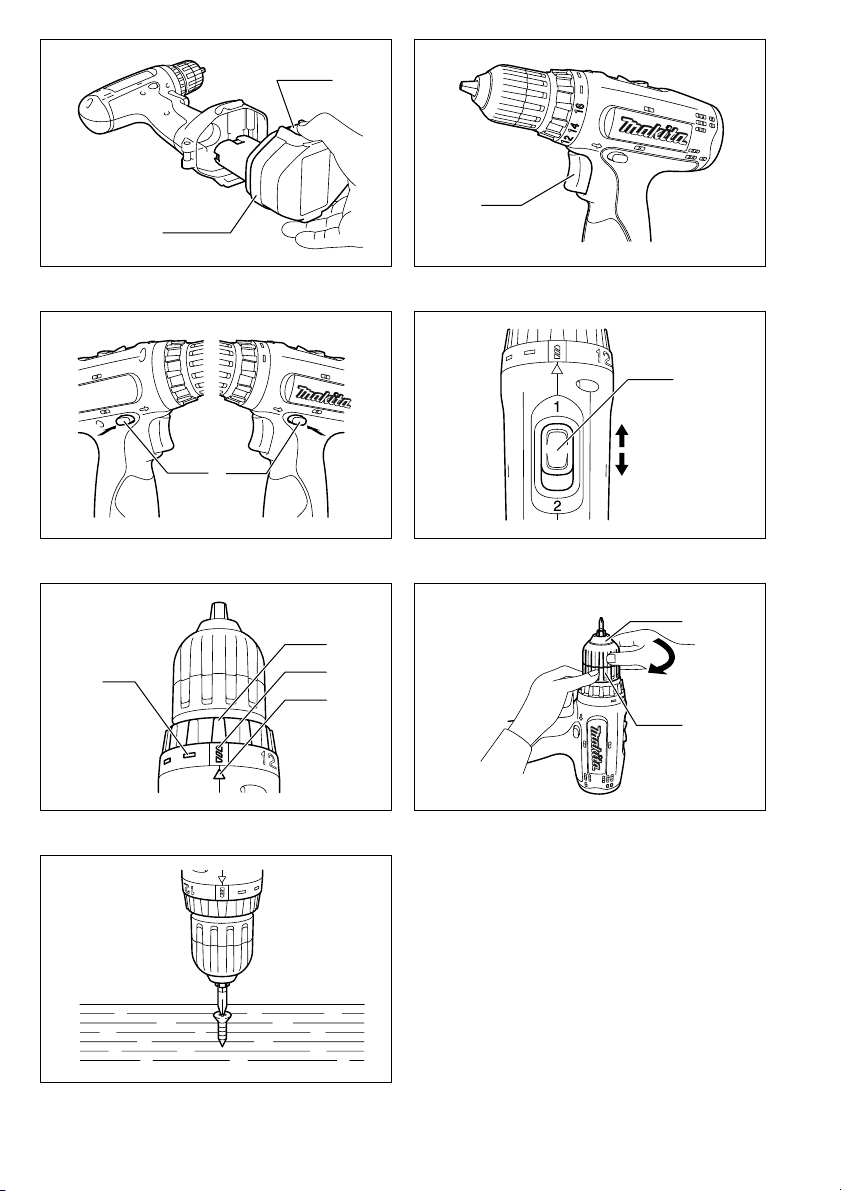

Installing or removing battery cartridge (Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while pressing the buttons on both sides of the car-
tridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If not, it may accidentally fall out
of the tool, causing injury to you or someone around
you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Switch action (Fig. 2)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Reversing switch action (Fig. 3)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
Speed change (Fig. 4)
To change the speed, first switch off the tool and then
slide the speed change lever to the “2” side for high
speed or “1” side for low speed. Be sure that the speed
change lever is set to the correct position before opera-
tion. Use the right speed for your job.
CAUTION:
• Always set the speed change lever fully to the correct
position. If you operate the tool with the speed change
lever positioned halfway between the “1” side and “2”
side, the tool may be damaged.
• Do not use the speed change lever while the tool is run-
ning. The tool may be damaged.
Adjusting the fastening torque (Fig. 5)
The fastening torque can be adjusted in 17 steps by turn-
ing the adjusting ring so that its graduations are aligned
with the pointer on the tool body. The fastening torque is
minimum when the number 1 is aligned with the pointer,
and maximum when the mmarking is aligned with the
pointer.
The clutch will slip at various torque levels when set at
the number 1 to 16. The clutch is designed not to slip at
the mmarking.
Before actual operation, drive a trial screw into your
material or a piece of duplicate material to determine
which torque level is required for a particular application.
NOTE:
• The adjusting ring does not lock when the pointer is
positioned only halfway between the graduations.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work
on the tool.
Installing or removing driver bit or drill bit (Fig. 6)
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as
it will go. Hold the ring firmly and turn the sleeve clock-
wise to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve coun-
terclockwise.
OPERATION
Screwdriving operation (Fig. 7)
CAUTION:
• Adjust the adjusting ring to the proper torque level for
your work.
Place the point of the driver bit in the screw head and
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.
CAUTION:
• Make sure that the driver bit is inserted straight in the
screw head, or the screw and/or bit may be damaged.

5
NOTE:
• When driving wood screws, predrill pilot holes to make
driving easier and to prevent splitting of the workpiece.
See the chart.
Drilling operation
First, turn the adjusting ring so that the pointer points to
the mmarking. Then proceed as follows.
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tions are iron and brass which should be drilled dry.
CAUTION:
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool perfor-
mance and shorten the service life of the tool.
• There is a tremendous force exerted on the tool/bit at
the time of hole break through. Hold the tool firmly and
exert care when the bit begins to break through the
workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back out.
However, the tool may back out abruptly if you do not
hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
• If the tool is operated continuously until the battery car-
tridge has discharged, allow the tool to rest for 15 min-
utes before proceeding with a fresh battery.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before attempting to perform
inspection or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized or Factory Service Centres,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Drill bits
•Screwbits
• Rubber pad assembly
• Foam polishing pad
• Wool bonnet
• Various type of Makita genuine batteries and chargers
• Plastic carrying case
Nominal diameter of
wood screw (mm) Recommended size of pilot hole (mm)
3.1 2.0 – 2.2
3.5 2.2 – 2.5
3.8 2.5 – 2.8
4.5 2.9 – 3.2
4.8 3.1 – 3.4
5.1 3.3 – 3.6
5.5 3.7 – 3.9
5.8 4.0 – 4.2
6.1 4.2 – 4.4

6
FRANÇAIS
Descriptif
1Bouton
2Batterie
3 Gâchette
4 Inverseur
5 Vitesse réduite
6 Grande vitesse
7 Levier de changement
de vitesse
8 Graduations
9 Bague de réglage
10 Repère de perçage
11 Pointeur
12 Manchon
13 Bague
14 Serrer
SPECIFICATIONS
Modèle 6260D 6270D 6280D 6390D
Capacités
Acier ............................................. 10 mm 10 mm 10 mm 13 mm
Bois .............................................. 21 mm 25 mm 25 mm 36 mm
Vis en bois .................................... 5,1 mm x 38 mm 5,1 mm x 63 mm 5,1 mm x 63 mm 6 mm x 75 mm
Vis à métaux ................................. 6 mm 6 mm 6 mm 6 mm
Vitesse à vide (min-1)
Grande vitesse ............................. 0 – 1 200 0 – 1 200 0 – 1 200 0 – 1 200
Vitesse réduite .............................. 0 – 350 0 – 350 0 – 350 0 – 350
Longueur totale ............................... 192 mm 192 mm 192 mm 220 mm
Poids net ......................................... 1,4 kg 1,5 kg 1,6 kg 2,2 kg
Tension nominale ............................ 9,6 V CC 12 V CC 14,4 V CC 18 V CC
• Etant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Note : Les spécifications peuvent varier suivant les
pays.
Utilisations
L’outil est prévu pour le perçage et le vissage dans le
bois, le métal et le plastique.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes
de sécurité qui accompagnent l’outil.
PRÉCAUTIONS IMPORTANTES POUR LE
CHARGEUR ET LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les ins-
tructions et précautions relatives (1) au chargeur
de batterie, (2) à la batterie, et (3) à l’outil utili-
sant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement court.
Il y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Lorsque vous n’utilisez pas la batterie, recou-
vrez-en toujours les bornes avec le couvre-batte-
rie.
6. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un conte-
neur avec d’autres objets métalliques, par
exemple des clous, des pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provoquer
un fort courant, une surchauffe, parfois des brû-
lures et même une panne.
7. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d'atteindre ou
de dépasser 50°C.
8. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
9. Prenez garde d’échapper ou de heurter la batte-
rie.
CONSERVEZ CES INSTRUCTIONS.
Conseils pour assurer la durée de vie optimale de
la batterie
1. Rechargez la batterie avant qu’elle ne soit com-
plètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de
la pièce se trouve entre 10°C et 40°C. Avant de
charger une batterie chaude, laissez-la refroidir.
4. Chargez la batterie au nickel-hydrure métallique
lorsqu’elle est restée inutilisée pendant plus de
six mois.
Protection de l’environnement
(Pour la Suisse uniquement)
Afin de préserver l’environnement, rappor-
tez la batterie usagée aux postes de
ramassage officiel.

7
CONSIGNES DE SÉCURITÉ ADDITIONNELLES
POUR LES OUTILS ÉLECTRIQUES
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la per-
ceuse. Si vous n’utilisez pas cet outil électrique de
façon sûre ou adéquate, vous courez un risque de
blessure grave.
1. Saisissez les outils électriques par leurs surfa-
ces de poigne isolées lorsque vous effectuez
une opération au cours de laquelle l’outil tran-
chant peut entrer en contact avec des fils cachés
ou avec son propre cordon d’alimentation. Le
contact avec un fil électrique peut mettre les par-
ties non isolées de l’outil sous tension et élec-
trocuter l’utilisateur.
2. Assurez-vous toujours de travailler en position
stable.
Lorsque vous utilisez l’outil dans un endroit
élevé, assurez-vous qu’il n’y a personne en bas.
3. Tenez votre outil fermement.
4. Gardez les mains éloignées des pièces en rota-
tion.
5. Ne laissez pas l’outil tourner. Ne le faites fonc-
tionner que lorsque vous le tenez.
6. Ne touchez pas le foret ni la pièce tout de suite
après la coupe, car ils seraient extrêmement
chauds et pourraient vous brûler.
7. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour ne pas inhaler les
poussières qu’ils dégagent et pour éviter tout
contact avec la peau. Conformez-vous aux con-
signes de sécurité du fabricant.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
La MAUVAISE UTILISATION de l’outil ou l’ignorance
des consignes de sécurité indiquées dans ce manuel
d’instructions peut entraîner une blessure grave.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant de l’ajuster ou de véri-
fier son fonctionnement.
Installation et retrait de la batterie (Fig.1)
• Débranchez toujours l’outil avant d’installer ou de reti-
rer la batterie.
• Pour enlever la batterie, sortez-la de l’outil en appuyant
sur les boutons placés de chaque côté de la batterie.
• Pour insérer la batterie, alignez la languette de la batte-
rie sur la rainure du logement, et glissez la batterie
jusqu’à ce qu’elle se verrouille dans un déclic. Sinon, la
batterie risque de tomber accidentellement, ce qui
pourrait vous blesser, vous ou d’autres personnes alen-
tour.
• Ne forcez jamais quand vous introduisez la batterie. Si
la batterie ne rentre pas aisément, c’est que vous ne
l’insérez pas correctement.
Interrupteur (Fig. 2)
ATT ENTION :
• Avant de mettre la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne correctement et qu’elle
revient sur la position “OFF” quand vous la relâchez.
Pour démarrer l’outil, tirez simplement sur la gâchette.
Plus vous appuyez sur la gâchette, plus la vitesse aug-
mente. Pour l’arrêter, relâchez la gâchette.
Inverseur (Fig. 3)
L’outil possède un inverseur qui permet d’intervertir le
sens de rotation. Appuyez sur le levier de l’inverseur et
déplacez-le à partir du côté A pour une rotation vers la
droite, ou à partir du côté B pour une rotation vers la gau-
che.
Lorsque l’inverseur est à la position neutre, il n’est pas
possible d’actionner la gâchette.
ATT ENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois que l’outil est com-
plètement arrêté. Si vous changez le sens de rotation
de l’outil avant l’arrêt de l’outil, vous risquez de
l’endommager.
• Quand vous n’utilisez pas l’outil, ramenez toujours
l’inverseur sur la position neutre.
Changement de vitesse (Fig. 4)
Pour changer de vitesse, commencez par éteindre l’outil,
puis déplacez le levier de changement de vitesse sur le
côté “2” pour faire marcher l’outil à grande vitesse, ou sur
le côté “1” pour le faire marcher à vitesse réduite. Vérifiez
que le levier de changement de vitesse est réglé sur la
bonne position avant le travail. Utilisez la vitesse qui con-
vient pour le travail.
ATT ENTION :
• Réglez toujours le levier de changement de vitesse à
fond sur la position voulue. Si vous actionnez l’outil
alors que le levier est placé à mi-chemin entre la posi-
tion “1” et la position “2”, vous risquez d’endommager
l’outil.
• N’actionnez pas le levier de changement de vitesse
pendant que l’outil fonctionne. Cela pourrait endomma-
ger l’outil.
Réglage du couple de serrage (Fig. 5)
Le couple de serrage peut être réglé sur 17 crans à l’aide
de la bague de réglage. Tournez la bague de façon que
ses graduations soient alignées sur le pointeur du corps
de l’outil. Le couple de serrage est minimal lorsque le
chiffre 1 est aligné sur le pointeur, et il est maximal lors-
que le repère est aligné sur le pointeur.
L’embrayage glissera à différents niveaux de couple lors-
que le couple est réglé entre 1 et 16. L’embrayage est
conçu pour ne pas glisser au repère m.
Avant de procéder, effectuez toujours un essai dans le
matériau de travail ou dans un matériau analogue pour
déterminer le temps de serrage qui convient pour le tra-
vail en question.
NOTE :
• La bague de réglage ne se verrouille pas lorsque le
pointeur est placé entre les graduations.

8
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est sortie avant d’effectuer toute inter-
vention sur l’outil.
Installation et retrait de l’embout ou du foret
(Fig. 6)
Tenez la bague et tournez le manchon vers la gauche
pour ouvrir le mandrin. Enfoncez le foret dans le mandrin
le plus loin qu’il aille. Tenez solidement la bague et tour-
nez le manchon vers la droite pour serrer le mandrin.
Pour retirer le foret, tenez la bague et tournez le man-
chon vers la gauche.
Lorsque vous n’utilisez pas le foret, rangez-le dans le
porte-foret.
EMPLOI
Vissage (Fig. 7)
ATTENTION :
• Ajustez la bague de réglage sur le niveau de couple qui
convient au travail à effectuer.
Insérez la pointe de l’embout dans la tête de la vis et
appuyez sur l’outil. Commencez par faire tourner l’outil
lentement, puis augmentez la vitesse progressivement.
Relâchez la gâchette dès que la vis est complètement
enfoncée.
ATTENTION :
• Vérifiez que l’embout est bien enfoncé droit dans la
tête de la vis, sinon la vis et/ou le foret risquent d’être
endommagés.
NOTE:
• Pour enfoncer des vis en bois, le travail sera plus facile
si vous commencez par percer des trous pilotes, et
vous éviterez ainsi de fendre la pièce. Voyez le tableau
ci-dessous.
Perçage
Tournez d’abord la bague de réglage de sorte que le
pointeur indique le repère m. Procédez ensuite comme
suit.
Perçage dans du bois
Pour percer dans du bois, vous obtiendrez les meilleurs
résultats avec un foret en bois doté d’une vis de guidage.
La vis de guidage facilite le perçage en attirant le foret
dans la pièce.
Perçage dans du métal
Pour que le foret ne glisse pas quand vous commencez à
percer le trou, faites une entaille à l’aide d’un outil à cen-
trer et d’un marteau.
Placez la pointe du foret dans l’entaille et commencez à
percer. Pour percer des métaux, utilisez un lubrifiant de
coupe. Seuls le fer et le cuivre devront être percés à sec.
ATTENTION :
• Vous ne percerez pas plus rapidement en appuyant
plus fort sur l’outil. Au contraire, une pression exces-
sive ne pourra qu’endommager la pointe du foret,
réduisant ainsi les performances de l’outil et sa durée
de vie.
• Il s’exerce une pression considérable sur l’outil/le foret
au moment où le trou se perce. Tenez l’outil fermement
et faites attention lorsque le foret commence à pénétrer
dans la pièce.
• Pour retirer un foret coincé, il suffit de régler l’inverseur
dans le sens de rotation inverse, ce qui fait ressortir le
foret. Faites attention car l’outil risque de ressortir brus-
quement si vous ne le tenez pas fermement.
• Si les pièces sont petites, fixez-les toujours dans un
étau ou tout autre dispositif de serrage similaire.
• Si l’outil a fonctionné de façon continue jusqu’à ce que
la batterie soit déchargée, laissez l’outil reposer pen-
dant 15 minutes avant de recommencer avec une bat-
terie fraîche.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est sortie avant de procéder à son ins-
pection ou à son entretien.
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’entretien ou les réglages doivent être
effectués par un centre d’entretien Makita agréé, au
moyen de pièces de rechange Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. N’utilisez les accessoires ou piè-
ces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Forets
• Embouts de vis
• Ensemble de plateau caoutchouc
• Plateau de polissage en mousse
• Peau de mouton
• Les divers types de batteries et chargeurs Makita
authentiques
• Mallette de transport en plastique
Diamètre nominal de
vis en bois (mm)
Dimension
recommandée du trou
pilote (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,7 – 3,9
5,8 4,0 – 4,2
6,1 4,2 – 4,4

9
DEUTSCH
Übersicht
1 Akku-Entriegelungsknopf
2 Akku
3 Elektronikschalter
4 Drehrichtungsumschalter
5 Niedrige Drehzahl
6 Hohe Drehzahl
7 Drehzahlumschalter
8 Teilstriche
9 Einstellring
10 Bohrsymbol
11 Markierungspfeil
12 Werkzeugverriegelung
13 Klemmring
14 Anziehen
TECHNISCHE DATEN
Modell 6260D 6270D 6280D 6390D
Bohrleistung
Stahl .............................................10 mm 10 mm 10 mm 13 mm
Holz .............................................21 mm 25 mm 25 mm 36 mm
Holzschraube ...............................5,1 mm x 38 mm 5,1 mm x 63 mm 5,1 mm x 63 mm 6 mm x 75 mm
Maschinenschraube .....................6 mm 6 mm 6 mm 6 mm
Leerlaufdrehzahl (min-1)
Hoch ............................................0 – 1 200 0 – 1 200 0 – 1 200 0 – 1 200
Niedrig ..........................................0 – 350 0 – 350 0 – 350 0 – 350
Gesamtlänge ...................................192 mm 192 mm 192 mm 220 mm
Nettogewicht.....................................1,4 kg 1,5 kg 1,6 kg 2,2 kg
Nennspannung ................................DC 9,6 V DC 12 V DC 14,4 V DC 18 V
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu
Land abweichen.
Vorgesehene Verwendung
Das Maschine ist für Bohren und Schrauben in Holz,
Metall und Kunststoff vorgesehen.
Sicherheitshinweise
Lesen und beachten Sie diese Hinweise, bevor Sie das
Gerät benutzen.
WICHTIGE SICHERHEITSVORSCHRIFTEN
FÜR LADEGERÄT UND AKKU
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug ange-
bracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Decken Sie die Akkukontakte stets mit der
Schutzkappe ab, wenn Sie den Akku nicht benut-
zen.
6. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht starken
Stromfluss, der Überhitzung, Verbrennungen
und einen Defekt zur Folge haben kann.
7. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50°C erreichen oder
überschreiten kann.
8. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkom-
men verbraucht ist. Der Akku kann im Feuer
explodieren.
9. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
BEWAHREN SIE DIESE HINWEISE SORGFÄL-
TIG AUF.
Hinweise zur Aufrechterhaltung der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist.
Schalten Sie die Maschine stets aus, und laden
Sie den Akku, wenn Sie ein Nachlassen der
Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwi-
schen 10°C – 40°C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Der Nickel-Metallhydrid-Akku muss geladen wer-
den, wenn er länger als sechs Monate nicht
benutzt worden ist.

10
Umweltschutz
Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerü-
stet. Um eine umweltgerechte Entsorgung zu gewährlei-
sten, bitten wir Sie, folgende Punkte zu beachten:
• Gemäß Europäischer Batterierichtlinie
91/157/EWG und nationaler Gesetzge-
bung (Batterieverordnung) muß der ver-
brauchte Akku bei einer öffentlichen
Sammelstelle, bei Ihrem Makita Kunden-
dienst oder Ihrem Fachhändler zum
Recycling abgegeben werden.
• Werfen Sie den verbrauchten Akku nicht
in den Hausmüll, ins Feuer oder ins Was-
ser.
(Nur für die Schweiz)
• Ihr Beitrag zum Umweltschutz: Bringen
Sie bitte die gebrauchte Batterie an eine
offizielle Sammelstelle zurück.
ZUSÄTZLICHE SICHERHEITSREGELN FÜR
ELEKTROWERKZEUG
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Bohrer-Sicherheitsregeln abhalten. Wenn Sie dieses
Elektrowerkzeug auf unsichere oder unsachgemäße
Weise benutzen, können Sie schwere Verletzungen
erleiden.
1. Halten Sie Elektrowerkzeuge nur an den isolier-
ten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen die Gefahr besteht, dass verborgene
Kabel oder das eigene Kabel kontaktiert werden.
Bei Kontakt mit einem stromführenden Kabel
werden die freiliegenden Metallteile der
Maschine ebenfalls stromführend, so dass der
Benutzer einen elektrischen Schlag erleiden
kann.
2. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, dass sich
keine Personen darunter aufhalten.
3. Halten Sie die Maschine mit festem Griff.
4. Halten Sie die Hände von rotierenden Teilen fern.
5. Lassen Sie die Maschine nicht unbeaufsichtigt
laufen. Benutzen Sie die Maschine nur mit Hand-
haltung.
6. Vermeiden Sie eine Berührung des Bohrereinsat-
zes oder des Werkstücks unmittelbar nach der
Bearbeitung, weil sie dann noch sehr heiß sind
und Hautverbrennungen verursachen können.
7. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der Sicherheitsvor-
schriften in dieser Anleitung können schwere Verlet-
zungen verursachen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von Ein-
stellungen oder Funktionsprüfungen der Maschine
stets, dass die Maschine ausgeschaltet und der Akku
abgenommen ist.
Anbringen und Abnehmen des Akkus (Abb. 1)
• Schalten Sie die Maschine stets aus, bevor Sie den
Akku anbringen oder abnehmen.
• Zum Abnehmen des Akkus ziehen Sie ihn aus der
Maschine heraus, während Sie die Entrieglungsknöpfe
auf beiden Seiten drücken.
• Zum Einsetzen des Akkus richten Sie die Führungsfe-
der des Akkus auf die Nut im Maschinengehäuse aus
und schieben den Akku hinein. Schieben Sie den Akku
stets vollständig ein, bis er mit einem hörbaren Klicken
einrastet. Anderenfalls kann er aus der Maschine her-
ausfallen und Sie oder umstehende Personen verlet-
zen.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt
an. Falls der Akku nicht reibungslos hineingleitet, ist er
nicht richtig ausgerichtet.
Schalterfunktion (Abb. 2)
VORSICHT:
• Vergewissern Sie sich vor dem Einsetzen des Akkus in
die Maschine stets, daß der Elektronikschalter ord-
nungsgemäß funktioniert und beim Loslassen in die
AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine drücken Sie einfach den
Elektronikschalter. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Elektronikschalter. Zum
Ausschalten lassen Sie den Elektronikschalter los.
Drehrichtungsumschalter (Abb. 3)
Diese Maschine besitzt einen Drehrichtungsumschalter.
Drücken Sie auf die Seite A des Drehrichtungsumschal-
ters für Rechtsdrehung, und auf die Seite B für Linksdre-
hung.
In der Neutralstellung des Drehrichtungsumschalters ist
der Elektronikschalter verriegelt.
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nach-
dem die Maschine zum vollkommenen Stillstand
gekommen ist. Anderenfalls kann die Maschine
beschädigt werden.
• Wenn Sie die Maschine nicht benutzen, stellen Sie den
Drehrichtungsumschalter stets auf die Neutralstellung.

11
Drehzahlumschalter (Abb. 4)
Um die Getriebeuntersetzung zu ändern, schalten Sie
zunächst die Maschine aus, und dann schieben Sie den
Drehzahlumschalter auf die Stellung “2” für hohe Dreh-
zahl, oder auf die Stellung “1” für niedrige Drehzahl. Ver-
gewissern Sie sich vor Arbeitsbeginn stets, daß sich der
Drehzahlumschalter in der korrekten Stellung befindet.
Verwenden Sie stets die geeignete Drehzahl für die
jeweilige Arbeit.
VORSICHT:
• Achten Sie stets darauf, daß sich der Drehzahlum-
schalter vollkommen in seiner jeweiligen Endposition
befindet. Wird die Maschine bei einer Zwischenstellung
des Schalters zwischen “1” und “2” betrieben, kann die
Maschine beschädigt werden.
• Betätigen Sie den Drehzahlumschalter nicht während
des Betriebs. Die Maschine kann sonst beschädigt
werden.
Einstellen des Drehmoments (Abb. 5)
Das Drehmoment kann in 17 Stufen eingestellt werden.
Drehen Sie dazu den Einstellring so, daß der
gewünschte Teilstrich auf den Markierungspfeil am
Maschinengehäuse ausgerichtet ist. Stellung 1 ergibt
das minimale Drehmoment, während das maximale
Drehmoment erzielt wird, wenn der Markierungspfeil auf
das Symbol zeigt.
Die eingebaute Kupplung ist so konstruiert, daß sie bei
Erreichen des vorgewählten Drehmoments zwischen 1
und 16 durchrutscht, während sie in der Stellung die
Kraftübertragung nicht unterbricht. Die Kupplung ist so
konstruiert, dass sie in der Stellung mnicht durchrutscht.
Bevor Sie mit der eigentlichen Schraubarbeit beginnen,
sollten Sie eine Probeverschraubung mit Ihrem Material
oder einem Stück des gleichen Materials durchführen,
um das geeignete Drehmoment zu ermitteln.
HINWEIS:
• Der Einstellring rastet nicht ein, wenn sich der Markie-
rungspfeil in einer Zwischenstellung befindet.
MONTAGE
VORSICHT:
• Vor Arbeiten am Gerät vergewissern Sie sich, daß sich
der Schalter in der “OFF”-Position befindet und der
Akku aus dem Gerät entfernt ist.
Montage und Demontage von Einsatzwerkzeugen
(Abb. 6)
Halten Sie den Klemmring fest und drehen Sie die Werk-
zeugverriegelung entgegen dem Uhrzeigersinn, um die
Bohrfutterbacken zu öffnen. Führen Sie das Einsatzwerk-
zeug bis zum Anschlag in das Bohrfutter ein. Halten Sie
den Klemmring fest und drehen Sie die Werkzeugverrie-
gelung im Uhrzeigersinn, um das Bohrfutter festzuzie-
hen.
Zum Entfernen des Einsatzwerkzeugs halten Sie den
Klemmring und drehen die Werkzeugverriegelung entge-
gen dem Uhrzeigersinn.
BETRIEB
Schrauben (Abb. 7)
VORSICHT:
• Stellen Sie mit dem Einstellring das korrekte Anzugs-
moment für Ihre Arbeit ein.
Setzen Sie die Spitze des Schraubendrehereinsatzes in
den Schraubenkopf ein und üben Sie Druck auf die
Maschine aus. Lassen Sie die Maschine langsam anlau-
fen, und erhöhen Sie dann die Drehzahl allmählich. Las-
sen Sie den Elektronikschalter los, sobald die Kupplung
ausrückt.
VORSICHT:
• Achten Sie darauf, daß die Spitze des Schraubendre-
hereinsatzes senkrecht in den Schraubenkopf einge-
führt wird, um eine Beschädigung von Schraube und/
oder Einsatz zu vermeiden.
HINWEIS:
• Beim Eindrehen von Holzschrauben ist das Bohren von
Vorbohrungen zu empfehlen, um das Eindrehen zu
erleichtern und Spaltung des Werkstücks zu vermei-
den. Siehe die nachstehende Tabelle.
Bohren
Drehen Sie zunächst den Einstellring, bis der Zeiger auf
das Symbol mzeigt. Gehen Sie dann folgendermaßen
vor.
Bohren in Holz
Beim Bohren in Holz lassen sich die besten Ergebnisse
mit Holzbohrern erzielen, die mit einer Zentrierspitze
ausgestattet sind. Die Zentrierspitze erleichtert das Boh-
ren, da sie den Bohrer in das Werkstück hineinzieht.
Bohren in Metall
Um Abrutschen des Bohrers beim Anbohren zu vermei-
den, empfiehlt es sich, die Bohrstelle mit einem Zentrier-
körner anzukörnen. Setzen Sie dann die Spitze des
Bohrers in die Vertiefung und beginnen Sie mit dem Boh-
ren.
Verwenden Sie Schneidflüssigkeit beim Bohren von
Metall. Eisen und Messing sollten jedoch trocken gebohrt
werden.
Nenndurchmesser der
Holzschraube (mm)
Empfohlene Größe der
Vorbohrung (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,7 – 3,9
5,8 4,0 – 4,2
6,1 4,2 – 4,4

12
VORSICHT:
• Übermäßige Druckausübung auf die Maschine bewirkt
keine Beschleunigung der Bohrleistung. Im Gegenteil,
übermäßiger Druck führt zu einer Beschädigung der
Bohrerspitze und damit zu einer Verringerung der
Bohrerstandzeit sowie zu einer Verkürzung der
Lebensdauer der Maschine.
• Beim Bohrungsdurchbruch wirkt ein hohes Rückdreh-
moment auf Maschine und Bohrer. Halten Sie daher
die Maschine mit festem Griff und lassen Sie Vorsicht
walten, wenn der Bohrer im Begriff ist, aus dem Werk-
stück auszutreten.
• Ein festsitzender Bohrer läßt sich durch einfaches
Umschalten der Drehrichtung wieder herausdrehen.
Dabei sollten Sie aber die Maschine gut festhalten,
damit sie nicht ruckartig herausgestoßen wird.
• Spannen Sie kleine Werkstücke stets in einen
Schraubstock oder eine ähnliche Aufspannvorrichtung
ein.
• Wenn die Maschine im Dauerbetrieb bis zur vollkom-
menen Entladung des Akkus verwendet wurde, lassen
Sie die Maschine vor dem Fortsetzen des Betriebs mit
einem frischen Akku 15 Minuten lang abkühlen.
WARTUNG
VORSICHT:
• Vor Arbeiten am Gerät vergewissern Sie sich, daß sich
der Schalter in der “OFF”-Position befindet und der
Akku aus dem Gerät entfernt ist.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Vertragswerkstätten oder Makita-Kundendienstzentren
unter ausschließlicher Verwendung von Makita-Original-
ersatzteilen ausgeführt werden.
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine Ver-
letzungsgefahr darstellen. Verwenden Sie Zubehörteile
oder Vorrichtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Schraubendrehereinsätze
• Schleifteller
• Schaumstoff-Polierscheibe
• Lammfellhaube
• Verschiedene Original-Makita-Akkus und -Ladegeräte
• Plastikkoffer

13
ITALIANO
Visione generale
1 Bottone
2 Cartuccia batteria
3 Interruttore
4 Interruptore di inversione
5 Velocità bassa
6 Velocità alta
7 Leva di cambio velocità
8 Graduazioni
9 Anello di reglazione
10 Segno di foratura
11 Indice
12 Manicotto
13 Anello
14 Per stringere
DATI TECNICI
Modello 6260D 6270D 6280D 6390D
Capacità
Acciaio ..........................................10 mm 10 mm 10 mm 13 mm
Legno ............................................21 mm 25 mm 25 mm 36 mm
Vite per legno ...............................5,1 mm x 38 mm 5,1 mm x 63 mm 5,1 mm x 63 mm 6 mm x 75 mm
Vite a ferro .................................... 6 mm 6 mm 6 mm 6 mm
Velocità a vuoto (min-1)
Alta ...............................................0 – 1.200 0 – 1.200 0 – 1.200 0 – 1.200
Bassa ............................................ 0 – 350 0 – 350 0 – 350 0 – 350
Lunghezza totale ............................. 192 mm 192 mm 192 mm 220 mm
Peso netto ........................................1,4 kg 1,5 kg 1,6 kg 2,2 kg
Tensione nominale ........................... C.c. 9,6 V C.c. 12 V C.c. 14,4 V C.c. 18 V
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• Nota: I dati tecnici potrebbero differire a seconda del
paese di destinazione del modello.
Utilizzo previsto
Questo utensile è progettato per la foratura e
l’avvitamento delle viti nel legno, metallo e plastica.
Consigli per la sicurezza
Per la vostra sicurezza, riferitevi alle accluse istruzioni
per la sicurezza.
ISTRUZIONI IMPORTANTI DI SICUREZZA PER
IL CARICABATTERIA E LA CARTUCCIA
DELLA BATTERIA
1. Prima di usare la cartuccia della batteria, leggere
tutte le istruzioni e le avvertenze sul (1) carica-
batteria, sulla (2) batteria e sul (3) prodotto che
utilizza la batteria.
2. Non smontare la cartuccia della batteria.
3. Se il tempo di utilizzo è diventato molto corto,
smettere immediatamente di usare l’utensile.
Può risultare un rischio di surriscaldamento,
possibili ustioni e addirittura un’esplosione.
4. Se l’elettrolita va negli occhi, risciacquarli con
acqua pulita e rivolgersi immediatamente ad un
medico. Può risultare la perdita della vista.
5. Coprire sempre i terminali della batteria con il
coperchio della batteria quando non si usa la
cartuccia della batteria.
6. Non cortocircuitare la cartuccia della batteria:
(1) Non toccare i terminali con qualche metallo
conduttivo.
(2) Evitare di conservare la cartuccia della batte-
ria in un contenitore con altri oggetti metallici
come i chiodi, le monete, ecc.
(3) Non esporre la cartuccia della batteria
all’acqua o alla pioggia.
Un cortocircuito della batteria può causare un
grande flusso di corrente, il surriscaldamento,
possibili ustioni e addirittura un guasto.
7. Non conservare l’utensile e la cartuccia della
batteria in luoghi in cui la temperatura può rag-
giungere o superare i 50°C.
8. Non incenerire la cartuccia della batteria anche
se è gravemente danneggiata o è completa-
mente esaurita. La cartuccia della batteria può
esplodere e provocare un incendio.
9. Fare attenzione a non lasciar cadere o a colpire
la batteria.
CONSERVARE QUESTE ISTRUZIONI.
Suggerimenti per mantenere la durata massima
della batteria
1. Caricare la cartuccia della batteria prima che si
scarichi completamente.
Smettere sempre di usare l’utensile e caricare la
cartuccia della batteria quando si nota che la
potenza dell’utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria
completamente carica. La sovraccarica riduce la
durata della batteria.
3. Caricare la cartuccia della batteria con la tempe-
ratura ambiente da 10°C a 40°C. Lasciar raffred-
dare una cartuccia della batteria calda prima di
caricarla.
4. Caricare la cartuccia della batteria all’idruro di
nickel metallico quando non la si usa per più di
sei mesi.
(Per la Svizzera soltanto)
Protezione dell’ambiente
La Vostra contribuzione per la protezione
del ambiente:
Porta la batteria al collettivo ufficiale.

14
REGOLE ADDIZIONALI DI SICUREZZA PER
GLI UTENSILI ELETTRICI
NON lasciare che la comodità o la familiarità d’uti-
lizzo con il prodotto (acquistata con l’uso ripetuto)
sostituisca la stretta osservanza delle norme di sicu-
rezza. Se si usa questo utensile in modo insicuro o
sbagliato, c’è pericolo di serie lesioni personali.
1. Tenere gli utensili elettrici per le superfici isolate
quando si eseguono operazioni di taglio dove
l’utensile potrebbe fare contatto con fili elettrici
nascosti o con il proprio cavo di alimentazione. Il
contatto con un filo elettrico “sotto tensione”
mette le parti metalliche dell’utensile “sotto ten-
sione” con pericolo di scosse per l’operatore.
2. Accertarsi sempre di avere i piedi appoggiati sal-
damente.
Accertarsi che non ci sia nessuno sotto quando
si usa l’utensile in un posto alto.
3. Tenere saldamente l’utensile.
4. Tenere la mani lontane dalle parti rotanti.
5. Non far funzionare l’utensile senza usarlo. Farlo
funzionare soltanto tenendolo in mano.
6. Non toccare la punta del trapano o il pezzo da
lavorare immediatamente dopo il lavoro, perché
potrebbero essere estremamente caldi e causare
bruciature.
7. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitarne l’inalazione o il contatto con la pelle.
Osservare i dati per la sicurezza forniti dal pro-
duttore del materiale.
CONSERVARE QUESTE ISTRUZIONI.
AVVERTIMENTO:
L’utilizzo SBAGLIATO o la mancata osservanza
delle norme di sicurezza di questo manuale di
istruzioni potrebbero causare lesioni serie.
DESCRIZIONE FUNZIONALE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e che la
batteria sia stata rimossa prima di regolare o di control-
lare il funzionamento dell’utensile.
Installazione e rimozione della cartuccia
batteria (Fig. 1)
• Spegnere sempre l’utensile prima di inserire o di rimuo-
vere la cartuccia batteria.
• Per rimuovere la cartuccia batteria, toglierla dall’uten-
sile schiacciando i bottoni su entrambi i lati della batte-
ria.
• Per inserire la cartuccia batteria, allineare l’appendice
sulla cartuccia batteria con la scanalatura dell’alloggia-
mento e inserirla in posizione. Inserirla sempre com-
pletamente finché non si blocca con un piccolo scatto.
In caso contrario, potrebbe cadere dall’utensile con
pericolo di ferite per l’operatore o per chi gli è vicino.
• Non usare forza per inserire la cartuccia batteria. Se
essa non entra facilmente, vuol dire che non è inserita
correttamente.
Funzionamento dell’interruttore (Fig. 2)
ATTENZIONE:
• Prima di inserire la cartuccia batteria nell’utensile,
accertarsi sempre che l’interruttore funzioni corretta-
mente e ritorni sulla posizione “OFF” quando viene rila-
sciato.
Per avviare l’utensile, schiacciare semplicemente l’inter-
ruttore. La velocità dell’utensile aumenta con l’aumento
della pressione del dito sull’interruttore. Rilasciare l’inter-
ruttore per fermare l’utensile.
Funzionamento dell’interruttore di inversione
(Fig. 3)
Questo utensile è dotato di un interruttore di inversione,
per cambiare la direzione di rotazione. Schiacciare la
leva dell’interruttore di inversione dal lato A per la rota-
zione in senso orario, oppure dal lato B per la rotazione
in senso antiorario.
Quando la leva dell’interruttore si trova sulla posizione
neutra, non è possibile schiacciare l’interruttore.
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima di
usare l’utensile.
• Usare l’interruttore di inversione soltanto dopo che
l’utensile si è fermato completamente. Il cambiamento
della direzione di rotazione prima dell’arresto dell’uten-
sile potrebbe danneggiarlo.
• Quando non si usa l’utensile, rimettere sempre la leva
dell’interruttore di inversione sulla posizione neutra.
Cambiamento della velocità (Fig. 4)
Per cambiare la velocità, spegnere prima l’utensile e
spingere poi la leva di cambio velocità sul lato “2” per
l’alta velocità o sul lato “1” per la bassa velocità. Accer-
tarsi che la leva di cambio velocità sia sulla posizione
corretta prima di usare l’utensile. Usare la velocità cor-
retta adatta al lavoro.
ATTENZIONE:
• Regolare sempre completamente sulla posizione cor-
retta la leva di cambio velocità. Se si usa l’utensile con
la leva di cambio velocità posizionata a metà tra il lato
“1” e il lato “2”, lo si potrebbe danneggiare.
• Non usare la leva di cambio velocità durante il funzio-
namento dell’utensile, perché si potrebbe danneg-
giarlo.
Regolazione della coppia di serraggio (Fig. 5)
La coppia di serraggio può essere regolata in 17 passi
girando l’anello di registro in modo da allineare le sue
graduazioni con l’indice sul corpo dell’utensile. La coppia
di serraggio è minima quando il numero 1 è allineato con
l’indice, e massima quando con l’indice è allineato il
segno.
La frizione slitta a vari livelli di coppia quando è regolata
sui numeri da 1 a 16. La frizione è progettata in modo da
non slittare al segno m.
Prima di eseguire un lavoro, avvitare una vite di prova nel
materiale o in un duplicato del materiale, in modo da
determinare il livello di coppia necessario per quella par-
ticolare applicazione.
NOTA:
• L’anello di regolazione non si blocca quando l’indice è
posizionato soltanto su un punto tra le graduazioni.

15
MONTAGGIO
• ATTENZIONE:
Prima di effettuare ogni tipo di lavoro sull’utensile, assi-
curatevi sempre che essa sia spenta e che la batteria
sia rimossa.
Installazione o rimozione della punta
dell’avvitatore o del trapano (Fig. 6)
Tenere fermo l’anello e girare il manicotto in senso antio-
rario per aprire le ganasce del mandrino. Inserire la
punta nel mandrino finché non può andare più oltre.
Tenere saldamente l’anello e girare il manicotto in senso
orario per stringere il mandrino.
Per rimuovere la punta, tenere fermo l’anello e girare il
manicotto in senso antiorario.
OPERAZIONE
Operazione di avvitamento (Fig. 7)
ATTENZIONE:
• Regolare l’anello di regolazione al livello corretto di
coppia per il lavoro.
Mettere la punta dell’avvitatore sulla testa della vite ed
esercitare una pressione sull’utensile. Avviare l’utensile
lentamente, aumentandone poi gradualmente la velocità.
Rilasciare l’interruttore non appena la frizione si innesta.
ATTENZIONE:
• Accertarsi che la punta dell’avvitatore sia inserita diritta
nella testa della vite, perché altrimenti si potrebbe dan-
neggiare la vite e/o la punta.
NOTA:
• Per avvitare le viti per legno, praticare prima dei fori
guida per facilitare l’avvitamento e prevenire lo scheg-
giamento del pezzo da lavorare. Vedere la tabella sotto.
Operazione di foratura
Girare prima l’anello di regolazione in modo che l’indice
sia puntato sul segno m. Procedere poi come segue.
Foratura del legno
Forando il legno si ottengono i risultati migliori con le
punte per legno dotate di viti guida. La vite guida facilita
la foratura attirando la punta nel pezzo da lavorare.
Foratura del metallo
Per evitare che la punta scivoli quando si comincia il foro,
fare una intaccatura con un punzone per centri e un mar-
tello sul punto da forare. Mettere poi la punta sull’intacca-
tura e cominciare a forare.
Per forare i metalli, usare un lubrificante di taglio. Le
eccezioni sono il ferro e l’ottone, che devono essere tra-
panati a secco.
ATTENZIONE:
• Esercitando una pressione eccessiva sull’utensile non
si accelera la foratura. Al contrario, tale pressione
eccessiva può soltanto danneggiare la punta e ridurre
le prestazioni e la vita dell’utensile.
• Quando la punta trapassa il materiale, l’utensile/punta
vengono sottoposti ad una grandissima forza. Tenere
saldamente l’utensile e stare molto attenti quando la
punta sta per trapassare il materiale.
• Se la punta rimane incastrata, può essere rimossa
usando l’interruttore di inversione per invertire la rota-
zione della punta per estrarla. L’utensile potrebbe però
rinculare improvvisamente se non viene tenuto salda-
mente.
• Fissare sempre i piccoli pezzi da lavorare con una
morsa od altro attrezzo simile per bloccarli.
• Se si fa funzionare continuamente l’utensile finché la
cartuccia batteria si scarica, lasciarlo riposare per
15 minuti prima di continuare con un’altra batteria.
MANUTENZIONE
ATTENZIONE:
• Prima di cercare di eseguire l’ispezione o la manuten-
zione, assicuratevi sempre che essa sia spenta e che
la batteria sia rimossa.
Per mantenere la SICUREZZA e l’AFFIDABILITÀ del
prodotto, le riparazioni e qualsiasi altro intervento di
manutenzione o regolazione dovrebbero essere eseguiti
da un Centro di Assistenza Makita o da un Centro Auto-
rizzato, sempre utilizzando ricambi Makita.
ACCESSORI
ATTENZIONE:
• Questi accessori o attrezzi sono consigliati per l’uso
con l’utensile Makita specificato in questo manuale.
L’impiego di altri accessori o attrezzi può costituire un
rischio di lesioni alle persone. Usare gli accessori sol-
tanto per il loro scopo prefissato.
Per ottenere maggiori dettagli su questi accessori, rivol-
gersi a un Centro Assistenza Makita autorizzato.
• Punte trapano
• Punte avvitatore
• Gruppo tampone di gomma
• Tampone di smerigliatura di schiuma
• Cuffia di lana
• Vari tipi di batterie e caricatori genuini Makita
• Valigetta di plastica
Diametro nominale vite
per legno (mm) Diametro raccomandato foro guida (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,7 – 3,9
5,8 4,0 – 4,2
6,1 4,2 – 4,4

16
NEDERLANDS
Verklaring van algemene gegevens
1Knop
2 Accu
3 Trekschakelaar
4 Omkeerschakelaar
5 Laag toerental
6 Hoog toerental
7 Toerentalschakelaar
8 Schaalverdelingen
9 Stelring
10 Boormarkering
11 Wijzer
12 Bus
13 Ring
14 Vastdraaien
TECHNISCHE GEGEVENS
Model 6260D 6270D 6280D 6390D
Capaciteiten
Staal ............................................. 10 mm 10 mm 10 mm 13 mm
Hout .............................................. 21 mm 25 mm 25 mm 36 mm
Houtschroef .................................. 5,1 mm x 38 mm 5,1 mm x 63 mm 5,1 mm x 63 mm 6 mm x 75 mm
Kolomschroef ................................ 6 mm 6 mm 6 mm 6 mm
Toerental onbelast (min-1)
Hoog ............................................. 0–1200 0–1200 0–1200 0–1200
Laag ............................................. 0 – 350 0 – 350 0 – 350 0 – 350
Totale lengte .................................... 192 mm 192 mm 192 mm 220 mm
Netto gewicht ................................... 1,4 kg 1,5 kg 1,6 kg 2,2 kg
Nominale spanning ......................... D.C. 9,6 V D.C. 12 V D.C. 14,4 V D.C. 18 V
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• Opmerking: De technische gegevens kunnen van land
tot land verschillen.
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het boren en het
indraaien van schroeven in hout, metaal en plastic.
Veiligheidswenken
Voor uw veiligheid dient u de bijgevoegde Veiligheids-
voorschriften nauwkeurig op te volgen.
BELANGRIJKE
VEILIGHEIDSVOORSCHRIFTEN VOOR
ACCULADER EN ACCU
1. Lees alle voorschriften en waarschuwingen op
(1) de acculader, (2) de accu, en (3) het product
waarvoor de accu wordt gebruikt, aandachtig
door alvorens de acculader in gebruik te nemen.
2. Neem de accu niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aan-
zienlijk korter is geworden, moet u het gebruik
ervan onmiddellijk stopzetten. Voortgezet
gebruik kan oververhitting, brandwonden en
zelfs een ontploffing veroorzaken.
4. Als er elektrolyt in uw ogen is terechtgekomen,
spoel dan uw ogen met schoon water en roep
onmiddellijk de hulp van een dokter in. Elektrolyt
in de ogen kan blindheid veroorzaken.
5. Bedek de accuklemmen altijd met de accukap
wanneer u de accu niet gebruikt.
6. Voorkom kortsluiting van de accu:
(1) Raak de accuklemmen nooit aan met een
geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin
andere metalen voorwerpen zoals spijkers,
munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen.
Kortsluiting van de accu kan oorzaak zijn van
een grote stroomafgifte, oververhitting, brand-
wonden, en zelfs defecten.
7. Bewaar het gereedschap en de accu niet op
plaatsen waar de temperatuur kan oplopen tot
50°C of hoger.
8. Werp de accu nooit in het vuur, ook niet wanneer
hij zwaar beschadigd of volledig versleten is. De
accu kan namelijk ontploffen in het vuur.
9. Wees voorzichtig dat u de accu niet laat vallen
en hem niet blootstelt aan schokken of stoten.
BEWAAR DEZE VOORSCHRIFTEN.
Tips voor een maximale levensduur van de accu
1. Laad de accu op voordat hij volledig ontladen is.
Stop het gebruik van het gereedschap en laad de
accu op telkens wanneer u vaststelt dat het ver-
mogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw
op. Als u de accu te veel oplaadt, zal hij minder
lang meegaan.
3. Laad de accu op bij een kamertemperatuur tus-
sen 10°C en 40°C. Laat een warme accu afkoelen
alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens
wanneer u hem langer dan zes maanden niet
hebt gebruikt.
AANVULLENDE
VEILIGHEIDSVOORSCHRIFTEN VOOR HET
ELEKTRISCH GEREEDSCHAP
Volg de veiligheidsvoorschriften voor boren ALTIJD
strict op en laat u NIET misleiden door gemak of ver-
trouwdheid met het product (verworven na langdurig
gebruik). Als u dit elektrisch gereedschap op een
onveilige of onjuiste manier gebruikt, bestaat er
gevaar voor ernstige persoonlijke verwonding.

17
1. Houd elektrisch gereedschap vast bij de geïso-
leerde handgreepoppervlakken wanneer u een
werk uitvoert waarbij het snijgereedschap met
verborgen bedrading of met zijn eigen netsnoer
in aanraking kan komen. Door contact met onder
spanning staande draden zullen de metalen
delen van het gereedschap onder spanning
komen te staan zodat de gebruiker een elektri-
sche schok kan krijgen.
2. Zorg ervoor dat u altijd stevige steun voor de
voeten hebt.
Controleer of er zich niemand beneden u bevindt
wanneer u het gereedschap op een hoge plaats
gaat gebruiken.
3. Houd het gereedschap stevig vast.
4. Houd uw handen uit de buurt van de draaiende
onderdelen.
5. Laat het gereedschap niet achter terwijl het nog
in bedrijf is. Bedien het gereedschap alleen wan-
neer u het met beide handen vasthoudt.
6. Raak de boor of het werkstuk niet aan onmiddel-
lijk na het gebruik; deze kunnen erg heet zijn en
brandwonden veroorzaken.
7. Sommige materialen bevatten chemische stoffen
die giftig kunnen zijn. Neem de nodige voor-
zorgsmaatregelen tegen inademing van stof en
contact met de huid. Volg de veiligheidsinstruc-
ties van de leverancier van het materiaal op.
BEWAAR DEZE VOORSCHRIFTEN.
WAARSCHUWING:
VERKEERD GEBRUIK of het niet naleven van de
veiligheidsvoorschriften in deze gebruiksaanwijzing
kan leiden tot ernstige verwondingen.
BESCHRIJVING VAN DE FUNCTIES
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en de
accu ervan is verwijderd alvorens de functies op het
gereedschap af te stellen of te controleren.
Installeren of verwijderen van de accu (Fig. 1)
• Schakel het gereedschap altijd uit alvorens de accu te
installeren of te verwijderen.
• Om de accu te verwijderen, neemt u deze uit het
gereedschap terwijl u de knoppen aan beide zijden van
de accu indrukt.
• Om de accu te installeren, past u de rug op de accu in
de groef in de behuizing van het gereedschap, en dan
schuift u de accu naar binnen. Schuif de accu zo ver
mogelijk erin, totdat deze met een klikgeluid vergren-
delt. Indien u dit niet doet, kan de accu per ongeluk uit
het gereedschap vallen en uzelf of anderen verwon-
den.
• Als de accu moeilijk in de houder gaat, moet u niet pro-
beren hem met geweld erin te duwen. Indien de accu
er niet gemakkelijk ingaat, betekent dit dat u hem niet
op de juiste wijze erin steekt.
Werking van de trekschakelaar (Fig. 2)
LET OP:
• Alvorens de accu in het gereedschap te plaatsen, moet
u altijd controleren of de trekschakelaar juist werkt en
bij het loslaten naar de “OFF” positie terugkeert.
Om het gereedschap in te schakelen, drukt u gewoon de
trekschakelaar in. Hoe dieper de trekschakelaar wordt
ingedrukt, hoe sneller het gereedschap draait. Om het
gereedschap uit te schakelen, de trekschakelaar losla-
ten.
Werking van de omkeerschakelaar (Fig. 3)
Dit gereedschap heeft een omkeerschakelaar voor het
veranderen van de draairichting. Druk de omkeerschake-
laar in vanaf zijde A voor rechtse draairichting, of vanaf
zijde B voor linkse draairichting.
Wanneer deze schakelaar in de neutrale stand staat, kan
de trekschakelaar niet worden ingedrukt.
LET OP:
• Controleer altijd de draairichting alvorens het gereed-
schap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen
nadat het gereedschap volledig tot stilstand is geko-
men. Indien u de draairichting verandert terwijl de boor
nog draait, kan het gereedschap beschadigd raken.
• Zet de omkeerschakelaar altijd in de neutrale stand
wanneer u het gereedschap niet gebruikt.
Veranderen van het toerental (Fig. 4)
Om het toerental te veranderen, schakelt u eerst het
gereedschap uit en dan schuift u de toerentalschakelaar
naar de “2” zijde voor hoog toerental, of naar de “1” zijde
voor laag toerental. Zorg ervoor dat de toerentalschake-
laar in de juiste stand staat alvorens met het werk te
beginnen. Gebruik het toerental dat geschikt is voor uw
werk.
LET OP:
• Schuif de toerentalschakelaar altijd volledig naar de
juiste positie. Als u het gereedschap gebruikt met de
toerentalschakelaar halverwege tussen de “1” en “2”
posities, kan het gereedschap beschadigd raken.
• Verschuif de toerentalschakelaar niet terwijl het
gereedschap draait. Hierdoor kan het gereedschap
beschadigd raken.
Instellen van het draaimoment (Fig. 5)
Het draaimoment kan worden ingesteld in 17 stappen
door de stelring zodanig te draaien dat zijn schaalverde-
lingen overeenkomen met de wijzer op het huis van het
gereedschap. Het draaimoment is minimaal wanneer het
cijfer 1 met de wijzer overeenkomt, en is maximaal wan-
neer de markering met de wijzer overeenkomt.
Wanneer de stelring op een cijfer van 1 tot 16 is inge-
steld, zal de koppeling bij verschillende draaimomentni-
veaus slippen. De koppeling is ontworpen om niet te
slippen bij de mmarkering.
Alvorens met het eigenlijke werk te beginnen, moet u het
geschikte draaimoment bepalen door een proefschroef in
uw werkstuk of in een ander stuk van hetzelfde materiaal
te schroeven.
OPMERKING:
• De stelring vergrendelt niet wanneer de wijzer halver-
wege tussen de schaalverdelingen is geplaatst.

18
INEENZETTEN
LET OP:
• Controleer altijd of het gereedschap is uitgeschakeld
en de accu is losgekoppeld vooraleer onderhoud uit te
voeren aan het gereedschap.
Installeren of verwijderen van de schroefbit of
boor (Fig. 6)
Houd de ring vast en draai de bus naar links om de klau-
wen van de boorkop te openen. Steek de boor zo ver
mogelijk in de boorkop. Houd daarna de ring weer stevig
vast en draai de bus naar rechts om de boorkop vast te
zetten.
Om de boor te verwijderen, houdt u de ring vast en draait
u de bus naar links.
BEDIENING
Indraaien van schroeven (Fig. 7)
LET OP:
• Stel de stelring in op het draaimomentniveau dat
geschikt is voor uw werk.
Plaats de punt van de schroefbit in de schroefkop en
oefen druk op het gereedschap uit. Begin met lage snel-
heid en voer dan de snelheid geleidelijk op. Laat de trek-
schakelaar los zodra de koppeling ingrijpt.
LET OP:
• Zorg ervoor dat u de schroefbit recht op de schroefkop
plaatst, aangezien anders de schroef en/of de schroef-
bit beschadigd kan worden.
OPMERKING:
• Wanneer u houtschroeven indraait, maak dan voor-
boorgaten in het hout. Dit vergemakkelijkt het inschroe-
ven en voorkomt dat het hout splijt. Zie de
onderstaande tabel.
Boren
Draai eerst de stelring zodat de wijzer naar
de mmarkering wijst. Ga daarna als volgt te werk.
Boren in hout
Voor boren in hout krijgt u de beste resultaten met hout-
boren die voorzien zijn van een geleideschroef. Het
boren gaat dan gemakkelijker aangezien de geleide-
schroef de boor in het hout trekt.
Boren in metaal
Om te voorkomen dat de boor slipt wanneer u begint te
boren, moet u van te voren met een drevel een deukje in
het metaal slaan op de plaats waar u wilt boren. Plaats
vervolgens de boorpunt in het deukje en start het boren.
Gebruik altijd boorolie wanneer u in metaal boort. De
enige uitzonderingen zijn ijzer en koper die droog
geboord dienen te worden.
LET OP:
• Door overmatige druk op het gereedschap uit te oefe-
nen verloopt het boren niet sneller. Integendeel, teveel
druk op het gereedschap zal alleen maar de boorpunt
beschadigen, de prestatie van het gereedschap ver-
minderen en de gebruiksduur verkorten.
• Wanneer de boor uit het gaatje tevoorschijn komt,
wordt een enorme kracht uitgeoefend op het gereed-
schap en op de boor. Houd daarom het gereedschap
stevig vast en wees op uw hoede wanneer de boor
door het werkstuk begint te dringen.
• Wanneer de boor klemraakt, keert u met de omkeer-
schakelaar de draairichting om, om de boor uit het
gaatje te krijgen. Het gereedschap kan echter plotse-
ling terugspringen indien u het niet stevig vasthoudt.
• Kleine werkstukken dient u altijd eerst vast te zetten in
een klemschroef of iets dergelijks.
• Indien het gereedschap ononderbroken wordt gebruikt
totdat de accu is ontladen, dient u het gereedschap
15 minuten te laten rusten alvorens met een nieuwe
accu verder te werken.
ONDERHOUD
LET OP:
• Controleer altijd of het gereedschap is uitgeschakeld
en de accu is losgekoppeld voordat u begint met
inspectie of onderhoud.
Om de VEILIGHEID en BETROUWBAARHEID van het
gereedschap te verzekeren, dienen alle reparaties,
onderhoudsbeurten of afstellingen te worden uitgevoerd
bij een erkend Makita Servicecentrum of Fabriekservice-
centrum, en dit uitsluitend met gebruik van Makita ver-
vangingsonderdelen.
ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita gereedschap dat in deze
gebruiksaanwijzing is beschreven. Bij gebruik van
andere accessoires of hulpstukken bestaat er gevaar
voor persoonlijke verwonding. Gebruik de accessoires
of hulpstukken uitsluitend voor hun bestemde doel.
Raadpleeg het dichtstbijzijnde Makita Servicecentrum
voor verder advies of bijzonderheden omtrent deze
accessoires.
•Boren
•Schroefbits
• Rubber steunschijf set
• Schuimrubber polijstkussen
• Wollen poetsschijf
• Diverse types originele Makita accu’s en acculaders
• Plastic draagkoffer
Nominale diameter van
houtschroef (mm) Aanbevolen diameter van voorboorgat (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,7 – 3,9
5,8 4,0 – 4,2
6,1 4,2 – 4,4

19
ESPAÑOL
Explicación de los dibujos
1Botón
2 Cartucho de batería
3 Interruptor de gatillo
4 Conmutador de inversión
5 Baja velocidad
6 Alta velocidad
7 Conmutador de cambio
de velocidad
8 Graduaciones
9 Anillo de ajuste
10 Marca para taladrado
11 Puntero
12 Mandril
13 Anillo
14 Apretar
ESPECIFICACIONES
Modelo 6260D 6270D 6280D 6390D
Capacidades
Acero ............................................10 mm 10 mm 10 mm 13 mm
Madera ......................................... 21 mm 25 mm 25 mm 36 mm
Tornillo para madera .....................5,1 mm x 38 mm 5,1 mm x 63 mm 5,1 mm x 63 mm 6 mm x 75 mm
Tornillo para máquina ...................6 mm 6 mm 6 mm 6 mm
Velocidad en vacío (min–1)
Alta ...............................................0 – 1.200 0 – 1.200 0 – 1.200 0 – 1.200
Baja ..............................................0 – 350 0 – 350 0 – 350 0 – 350
Longitud total ...................................192 mm 192 mm 192 mm 220 mm
Peso neto .........................................1,4 kg 1,5 kg 1,6 kg 2,2 kg
Tensión nominal ............................... CC 9,6 V CC 12 V CC 14,4 V CC 18 V
• Debido a un programa continuo de investigación y
desarrollo, las especificaciones aquí dadas están suje-
tas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de
país a país.
Uso previsto
La herramienta ha sido prevista para taladrar y atornillar
en madera, metal y plástico.
Sugerencias de seguridad
Para su propia seguridad, consulte las instrucciones de
seguridad incluidas.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES PARA EL CARGADOR Y
CARTUCHO DE BATERÍA
1. Antes de utilizar el cartucho de batería, lea todas
las instrucciones e indicaciones de precaución
sobre (1) el cargador de baterías, (2) la batería, y
(3) el producto con el que se utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de uso del cartucho de batería se
acorta demasiado, deje de usarlo inmediata-
mente. Podría resultar en un riesgo de recalen-
tamiento, posibles quemaduras e incluso una
explosión.
4. Si entra electrólito en sus ojos, aclárelos con
agua limpia y vea a un médico inmediatamente.
Existe el riesgo de poder perder la vista.
5. Cubra siempre los terminales de la batería con la
tapa de la batería cuando no esté usando el car-
tucho de batería.
6. No cortocircuite el cartucho de batería:
(1) No toque los terminales con ningún material
conductor.
(2) Evite guardar el cartucho de batería en un
cajón junto con otros objetos metálicos,
tales como clavos, monedas, etc.
(3) No exponga el cartucho de batería al agua ni
a la lluvia.
Un cortocircuito en la batería puede producir
una gran circulación de corriente, un recalenta-
miento, posibles quemaduras e incluso una
rotura de la misma.
7. No guarde la herramienta ni el cartucho de bate-
ría en lugares donde la temperatura pueda
alcanzar o exceder los 50°C.
8. Nunca incinere el cartucho de batería incluso en
el caso de que esté dañado seriamente o ya no
sirva en absoluto.
El cartucho de batería puede explotar si se tira al
fuego.
9. Tenga cuidado de no dejar caer ni golpear el car-
tucho de batería.
GUARDE ESTAS INSTRUCCIONES.
Consejos para alargar al máximo la vida de
servicio de la batería
1. Cargue el cartucho de batería antes de que se
descargue completamente.
Pare siempre la operación y cargue el cartucho
de batería cuando note menos potencia en la
herramienta.
2. No cargue nunca un cartucho de batería que
esté completamente cargado.
La sobrecarga acortará la vida de servicio de la
batería.
3. Cargue el cartucho de batería a temperatura
ambiente de 10°C – 40°C. Si un cartucho de
batería está caliente, déjelo enfriar antes de car-
garlo.
4. Cargue el cartucho de batería de hidruro metá-
lico de níkel cuando no lo utilice durante más de
seis meses.

20
NORMAS DE SEGURIDAD ADICIONALES
PARA LA HERRAMIENTA ELÉCTRICA
NO deje que la comodidad o familiaridad con el pro-
ducto (a base de utilizarlo repetidamente) sustituya
la estricta observancia de las normas de seguridad
para el taladro. Si utiliza esta herramienta eléctrica
de forma no segura o incorrecta, podrá sufrir graves
heridas personales.
1. Cuando realice una operación en la que la
herramienta de corte pueda entrar en contacto
con cableado oculto o con su propio cable,
sujete la herramienta eléctrica por las
superficies de asimiento aisladas. El contacto
con un cable con corriente hará que la corriente
circule por las partes metálicas de la herra-
mienta y electrocute al operario.
2. Asegúrese siempre de pisar sobre suelo firme.
Asegúrese de que no haya nadie debajo cuando
utilice la herramienta en lugares altos.
3. Sujete firmemente la herramienta.
4. Mantenga las manos alejadas de las partes gira-
torias.
5. No deje la herramienta funcionando. Téngala en
marcha solamente cuando esté es sus manos.
6. No toque la broca o la pieza de trabajo inmedia-
tamente después de haber trabajado con ellas;
podrían estar muy calientes y producirle quema-
duras en la piel.
7. Algunos materiales contienen sustancias quími-
cas que podrán ser tóxicas. Tenga precaución
para evitar la inhalación de polvo y el contacto
con la piel. Siga los datos de seguridad del abas-
tecedor del material.
GUARDE ESTAS INSTRUCCIONES.
ADVERTENCIA:
El MAL USO o el no seguir las normas de seguridad
establecidas en este manual de instrucciones podrá
ocasionar graves heridas personales.
DESCRIPCIÓN DEL FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apa-
gada y el cartucho de batería extraído antes de realizar
cualquier ajuste o comprobación en la herramienta.
Instalación o extracción del cartucho de batería
(Fig. 1)
• Antes de insertar o retirar el cartucho de batería, ase-
gúrese siempre de desconectar la herramienta.
• Para retirar el cartucho de batería, sáquelo de la herra-
mienta mientras presiona los botones a cada lado del
mismo.
• Para insertar el cartucho de batería, alinee la lengüeta
del cartucho de batería con la acanaladura en el aloja-
miento y deslícelo hasta alojarlo en su lugar. Insértelo
siempre a fondo hasta que quede bloqueado produ-
ciendo un ligero chasquido. En caso contrario, podría
caerse accidentalmente de la herramienta y causarle
heridas a usted o a alguien que se encuentre cerca de
usted.
• No fuerce la introducción del cartucho de batería. Si el
cartucho no se desliza hacia dentro fácilmente, quiere
decir que no está siendo insertado correctamente.
Accionamiento del interruptor (Fig. 2)
PRECAUCIÓN:
• Antes de insertar el cartucho de batería, compruebe
siempre para ver si el interruptor de gatillo se acciona
correctamente y regresa a la posición “OFF” cuando se
libera.
Para encender la herramienta, simplemente presione el
gatillo. La velocidad de la herramienta aumenta incre-
mentando la presión ejercida en el gatillo. Suelte el gati-
llo para parar.
Accionamiento del conmutador de inversión
(Fig. 3)
Esta herramienta tiene un conmutador de inversión para
cambiar la dirección de rotación. Presione el conmutador
de inversión del lado A para que gire hacia la derecha o
del lado B para que gire hacia la izquierda.
Cuando el conmutador de inversión esté en la posición
neutra, el interruptor de gatillo no podrá ser accionado.
PRECAUCIÓN:
• Compruebe siempre la dirección de rotación antes de
realizar la operación de trabajo.
• Emplee el conmutador de inversión sólo después de
que la herramienta esté completamente parada. Si
cambia la dirección de rotación antes de que la herra-
mienta se pare podrá dañarla.
• Cuando no esté utilizando la herramienta, ponga siem-
pre el conmutador de inversión en la posición neutra.
Cambio de velocidad (Fig. 4)
Para cambiar de velocidad, primeramente apague la
herramienta y deslice el conmutador de cambio de velo-
cidad hacia el lado de la marca “2” para velocidad alta, o
hacia el lado de la marca “1” para velocidad baja. Asegú-
rese de que el conmutador de cambio de velocidad esté
correctamente posicionado antes de efectuar la opera-
ción de trabajo. Utilice la velocidad correcta para su tra-
bajo.
PRECAUCIÓN:
• Ponga siempre el conmutador de cambio de velocidad
completamente en la posición correcta. Si opera la
herramienta con el conmutador de cambio de veloci-
dad a media distancia entre el lado “2” y el lado “1”, la
herramienta podría dañarse.
• No utilice el conmutador de cambio de velocidad
cuando la herramienta esté funcionando. La herra-
mienta podría dañarse.
Ajuste del par de apriete (Fig. 5)
El par de apriete puede ajustarse en 17 pasos diferentes
girando el anillo de ajuste de forma que sus graduacio-
nes queden alineadas con el puntero marcado en la
herramienta. El par de apriete será mínimo cuando el
número 1 esté alineado con el puntero, y máximo
cuando esté alineada la marca.
El embrague patinará a varios niveles de par de torsión
cuando esté posicionado en los números 1 a 16. El
embrague ha sido diseñado para que no patine en la
marca m.
Antes de efectuar la operación de trabajo real, atornille
un tornillo de prueba en el material que esté trabajando o
en una pieza del mismo material para determinar el par
de torsión requerido para ese trabajo en particular.
NOTA:
• El anillo de ajuste no se bloquea cuando el puntero
está puesto sólo a medias entre las graduaciones.
