Makita HP1620 User manual

WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
Hammer Drill
Marteau perforateur
Taladro de percusión
HP1620
HP1620F
HP1621
HP1621F
004358
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO

2
ENGLISH
SPECIFICATIONS
•Due to our continuing programme of research and development, the specifications herein are subject to change
without notice.
•Note: Specifications may differ from country to country.
GENERAL SAFETY RULES
USA002-2
(For All Tools)
WARNING:
Read and understand all instructions.
Failure to follow all instructions listed below,
may result in electric shock, fire and/or
serious personal injury.
SAVE THESE INSTRUCTIONS
Work Area
1. Keep your work area clean and well lit. Cluttered
benches and dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases, or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away
while operating a power tool. Distractions can
cause you to lose control.
Electrical Safety
4. Double insulated tools are equipped with a
polarized plug (one blade is wider than the
other.) This plug will fit in a polarized outlet only
one way. If the plug does not fit fully in the outlet,
reverse the plug. If it still does not fit, contact a
qualified electrician to install a polarized outlet.
Do not change the plug in any way. Double insula-
tion eliminates the need for the three wire
grounded power cord and grounded power supply
system.
5. Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and refrigera-
tors. There is an increased risk of electric shock if
your body is grounded.
6. Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
7. Do not abuse the cord. Never use the cord to
carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or
moving parts. Replace damaged cords immedi-
ately. Damaged cords increase the risk of electric
shock.
8. When operating a power tool outside, use an
outdoor extension cord marked “W-A” or “W”.
These cords are rated for outdoor use and reduce
the risk of electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use tool while tired or under the influence of
drugs, alcohol, or medication. A moment of inat-
tention while operating power tools may result in
serious personal injury.
10. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair, cloth-
ing, and gloves away from moving parts. Loose
clothes, jewelry, or long hair can be caught in mov-
ing parts.
11. Avoid accidental starting. Be sure switch is off
before plugging in. Carrying tools with your finger
on the switch or plugging in tools that have the
switch on invites accidents.
12. Remove adjusting keys or wrenches before turn-
ing the tool on. A wrench or a key that is left
attached to a rotating part of the tool may result in
personal injury.
Model HP1620/HP1620F/HP1621/HP1621F
Capacities
Concrete 16 mm (5/8”)
Steel 13 mm (1/2”)
Wood 30 mm (1-3/16”)
No load speed (RPM) 0 - 2,800/min.
Blows per minute 0 - 44,800
Overall length 303 mm (11-7/8”)
Net weight 1.7 kg (3.7 lbs)

3
13. Do not overreach. Keep proper footing and bal-
ance at all times. Proper footing and balance
enables better control of the tool in unexpected situ-
ations.
14. Use safety equipment. Always wear eye protec-
tion. Dust mask, non-skid safety shoes, hard hat, or
hearing protection must be used for appropriate con-
ditions. Ordinary eye or sun glasses are NOT eye
protection.
Tool Use and Care
15. Use clamps or other practical way to secure and
support the workpiece to a stable platform. Hold-
ing the work by hand or against your body is unsta-
ble and may lead to loss of control.
16. Do not force tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
17. Do not use tool if switch does not turn it on or
off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
18. Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing the tool. Such preventive
safety measures reduce the risk of starting the tool
accidentally.
19. Store idle tools out of reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
20. Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools with
sharp cutting edges are less likely to bind and are
easier to control.
21. Check for misalignment or binding of moving
parts, breakage of parts, and any other condition
that may affect the tools operation. If damaged,
have the tool serviced before using. Many acci-
dents are caused by poorly maintained tools.
22. Use only accessories that are recommended by
the manufacturer for your model. Accessories
that may be suitable for one tool, may become haz-
ardous when used on another tool.
SERVICE
23. Tool service must be performed only by qualified
repair personnel. Service or maintenance per-
formed by unqualified personnel could result in a risk
of injury.
24. When servicing a tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of unau-
thorized parts or failure to follow Maintenance
instructions may create a risk of electric shock or
injury.
USE PROPER EXTENSION CORD: Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size to
use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The smaller
the gage number, the heavier the cord.
SPECIFIC SAFETY RULES
USB002-2
DO NOT let comfort or familiarity with
product (gained from repeated use)
replace strict adherence to hammer drill
safety rules. If you use this tool unsafely
or incorrectly, you can suffer serious per-
sonal injury.
1. Hold tools by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord. Con-
tact with a “live”wire will make exposed metal parts
of the tool “live”and shock the operator.
2. Always be sure you have a firm footing. Be sure
no one is below when using the tool in high loca-
tions.
3. Hold the tool firmly with both hands. Always use
the side grip.
4. Keep hands away from rotating parts.
5. Do not leave the tool running.
Operate the tool only when hand-held.
Table 1: Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
6 10 18161412
10 12 16 16 14 12
12 16 14 12 Not Recommended

4
6. Do not touch the bit or the workpiece immedi-
ately after operation; they may be extremely hot
and could burn your skin.
7. Some material contains chemicals which may be
toxic. Take caution to prevent working dust inha-
lation and skin contact. Follow material supplier
safety data.
SAVE THESE INSTRUCTIONS
WARNING:
MISUSE or failure to follow the safety
rules stated in this instruction manual
may cause serious personal injury.

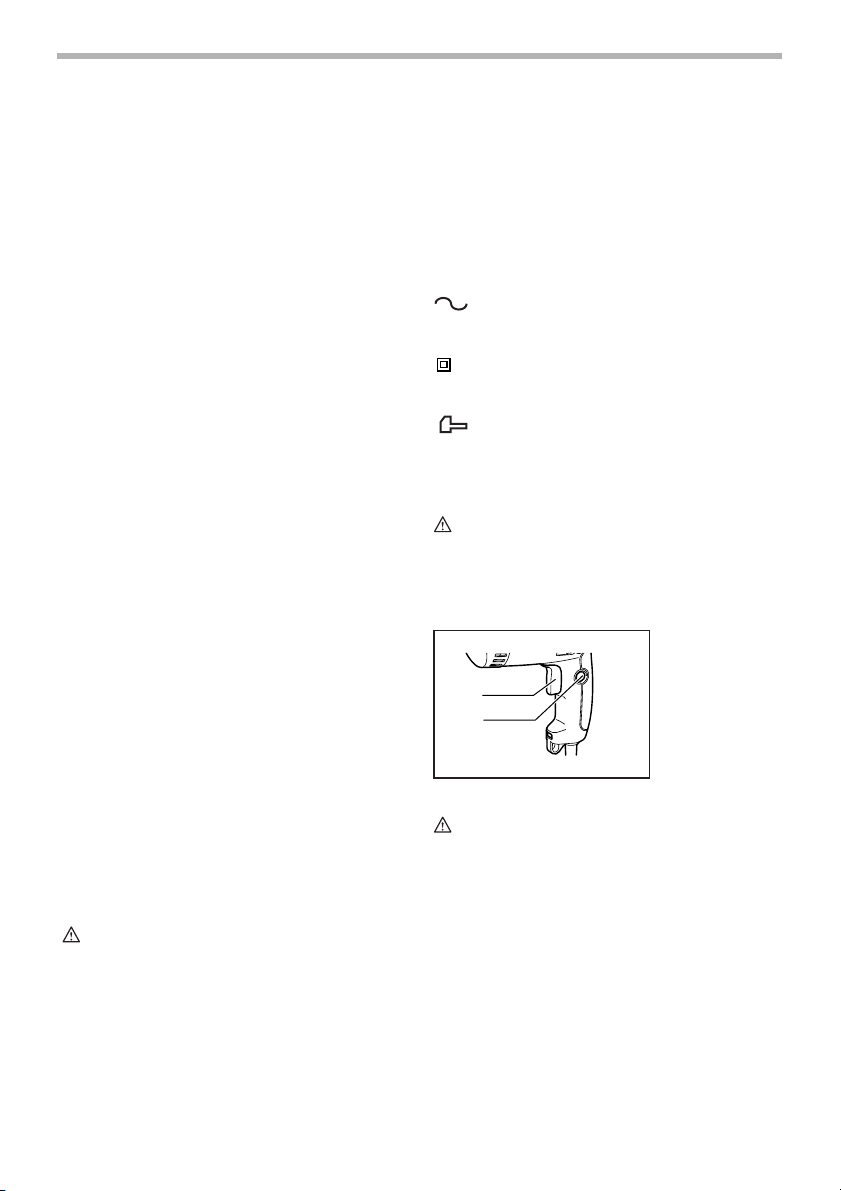

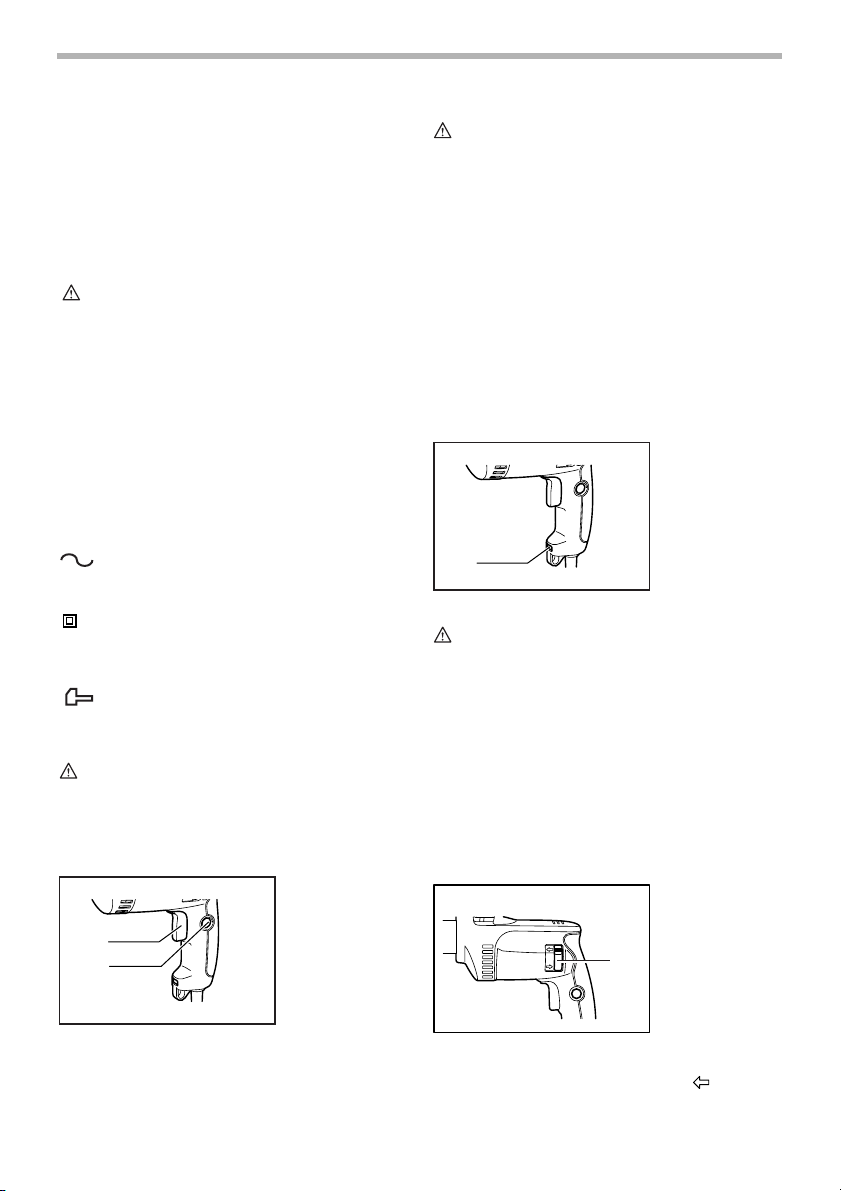

SYMBOLS
USD202-2
The followings show the symbols used for tool.
V............................volts
A...........................amperes
Hz..........................hertz
..................alternating current
.......................no load speed
.......................Class II Construction
.../min....................revolutions or reciprocation per
minute
..................number of blow
FUNCTIONAL DESCRIPTION
CAUTION:
•Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.

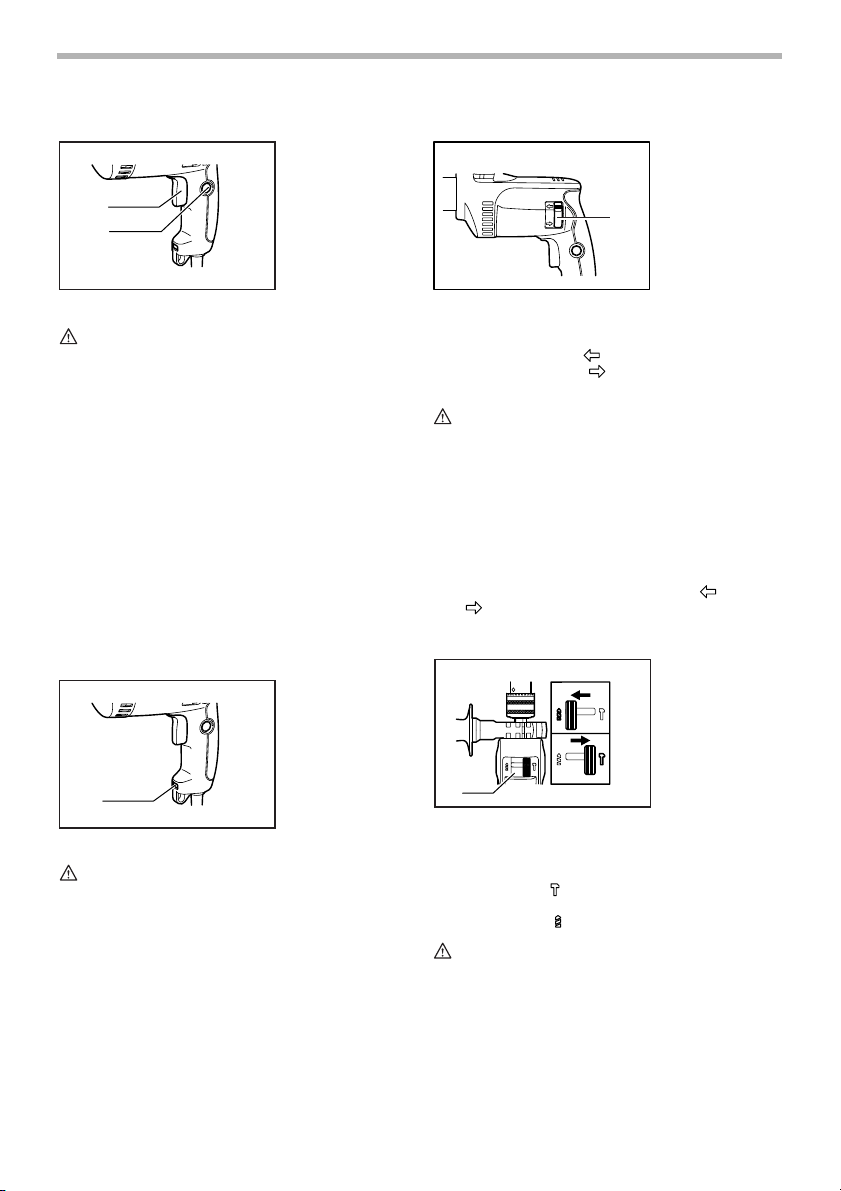

Switch action
CAUTION:
•Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the “OFF”position when released.
•Switch can be locked in “ON”position for ease of
operator comfort during extended use. Apply
caution when locking tool in “ON”position and
maintain firm grasp on tool.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Lighting up the lamps
For Model HP1620F, HP1621F
CAUTION:
•Do not look in the light or see the source of light
directly.
To turn on the lamp, pull the trigger. Release the trigger
to turn it off.
NOTE:
•Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it may
lower the illumination.
•Never use gasoline or thinner to clean the lens of
the lamp, or it will be damaged.

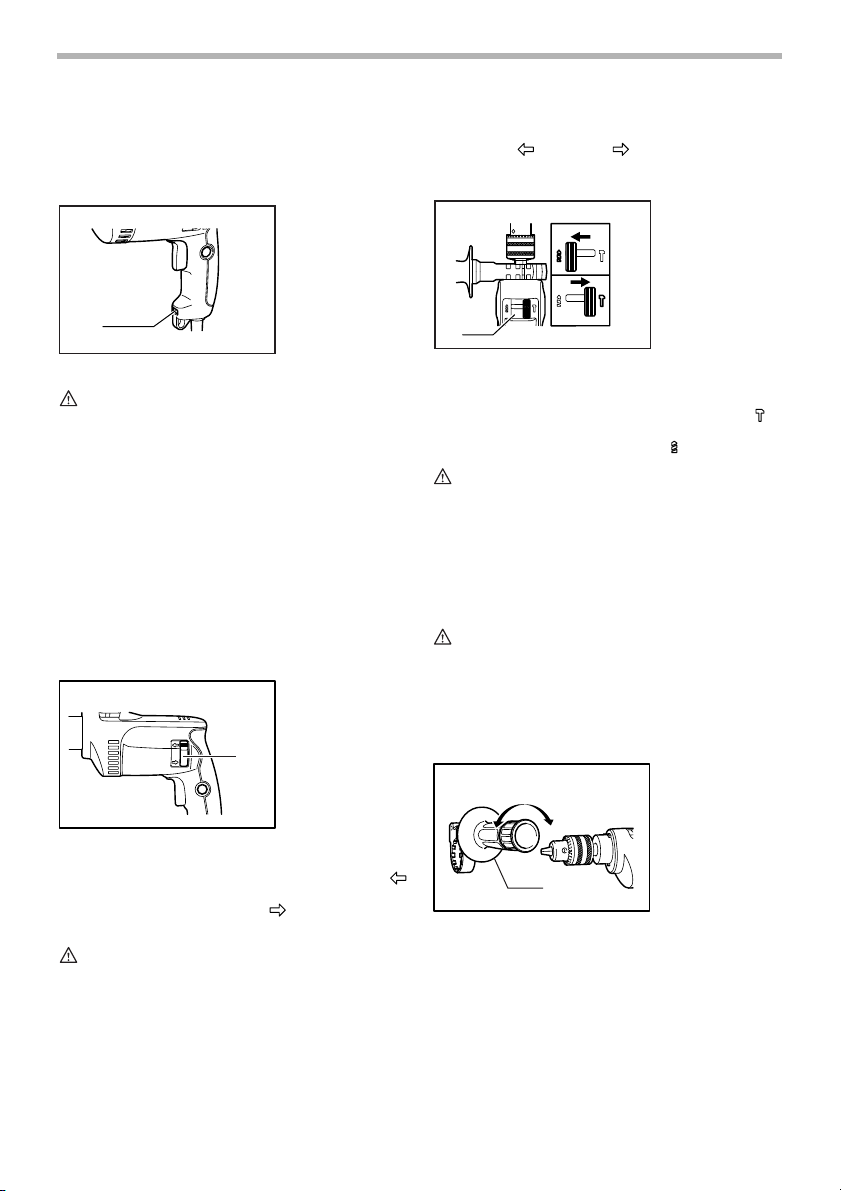

Reversing switch action
This tool has a reversing switch to change the direction of
rotation. Move the reversing switch to the position (A
1. Switch trigger
2. Lock button
n˚
1
2
004359
1. Lamp
1. Reversing
switch
1
004360
A
B1
004361

5
side) for clockwise rotation or the position (B side) for
counterclockwise rotation.
CAUTION:
•Always check the direction of rotation before
operation.
•Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
•If the switch trigger can not be depressed, check to
see that the reversing switch is fully set to position
(A side) or (B side).

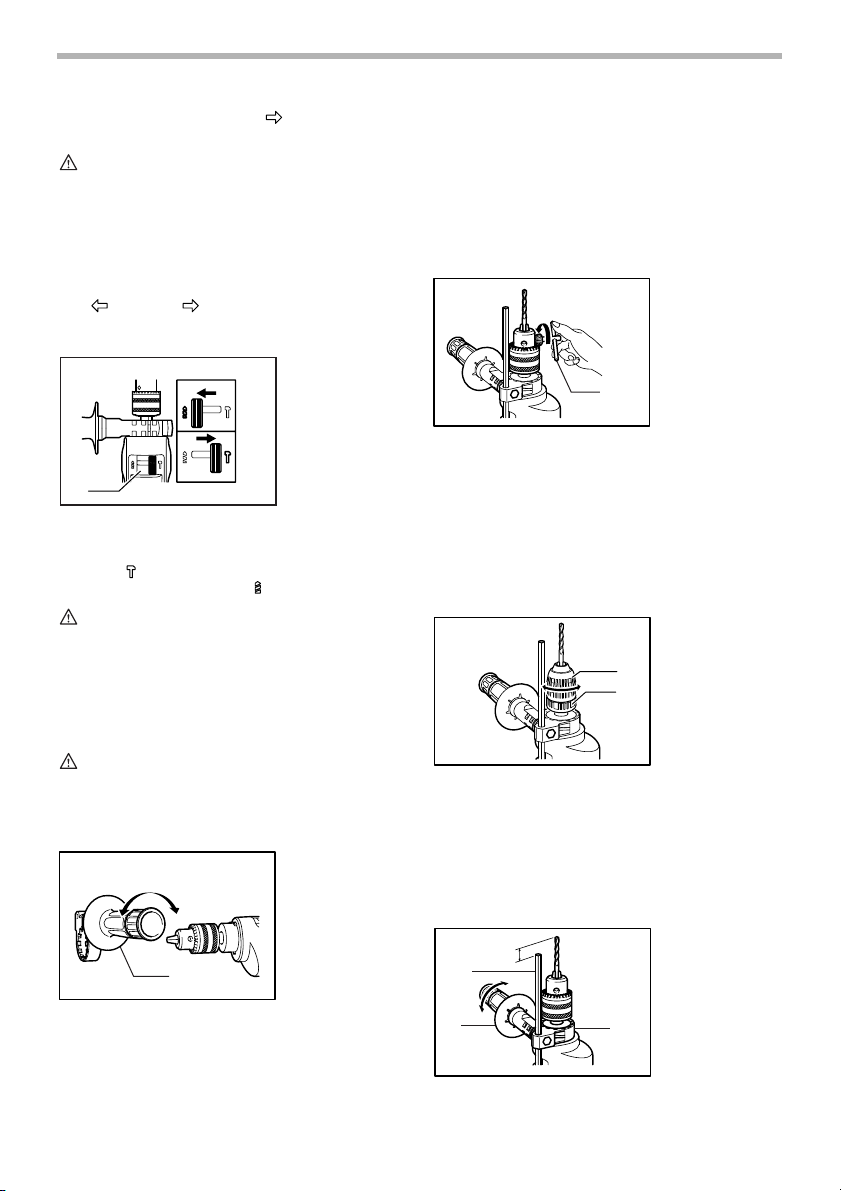

Selecting the action mode
This tool has an action mode change lever. For rotation
with hammering, slide the action mode change lever to
the right ( symbol). For rotation only, slide the action
mode change lever to the left ( symbol).
CAUTION:
•Always slide the action mode change lever all the
way to your desired mode position. If you operate
the tool with the lever positioned halfway between
the mode symbols, the tool may be damaged.
ASSEMBLY
CAUTION:
•Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing side grip (auxiliary handle)
Always use the side grip to ensure operating safety.
Install the side grip on tool barrel.
Then tighten the grip by turning clockwise securely at the
desired position. It may be swung 360°so as to be
secured at any position.
NOTE:
•The side grip cannot swing 360°when the depth
gauge is installed.
Installing or removing drill bit
For Model HP1620, HP1620F
To install the bit, place it in the chuck as far as it will go.
Tighten the chuck by hand. Place the chuck key in each
of the three holes and tighten clockwise. Be sure to
tighten all three chuck holes evenly.
To remove the bit, turn the chuck key counterclockwise in
just one hole, then loosen the chuck by hand.
After using the chuck key, be sure to return to the original
position.
For Model HP1621, HP1621F
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as
it will go. Hold the ring firmly and turn the sleeve clock-
wise to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve coun-
terclockwise.
Depth gauge
1. Action mode
changing lever
1. Side grip
1
004362
1
004363
1. Chuck key
1. Sleeve
2. Ring
1. Depth gauge
2. Side grip
3. Grip base
1
004364
1
2
005963
1
23
004366

6
The depth gauge is convenient for drilling holes of uni-
form depth. Loosen the side grip and insert the depth
gauge into the hole in the side grip. Adjust the depth
gauge to the desired depth and tighten the side grip.
NOTE:
•The depth gauge cannot be used at the position
where the depth gauge strikes against the tool
body.
OPERATION
Hammer drilling operation
CAUTION:
•There is a tremendous and sudden twisting force
exerted on the tool/bit at the time of hole break-
through, when the hole becomes clogged with
chips and particles, or when striking reinforcing
rods embedded in the concrete. Always use the
side grip (auxiliary handle) and firmly hold the tool
by both side grip and switch handle during
operations. Failure to do so may result in the loss of
control of the tool and potentially severe injury.
When drilling in concrete, granite, tile, etc., move the
action mode changing lever to the position of symbol
to use “rotation with hammering”action.
Be sure to use a tungsten-carbide tipped bit.
Position the bit at the desired location for the hole, then
pull the switch trigger. Do not force the tool. Light pres-
sure gives best results. Keep the tool in position and pre-
vent it from slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.

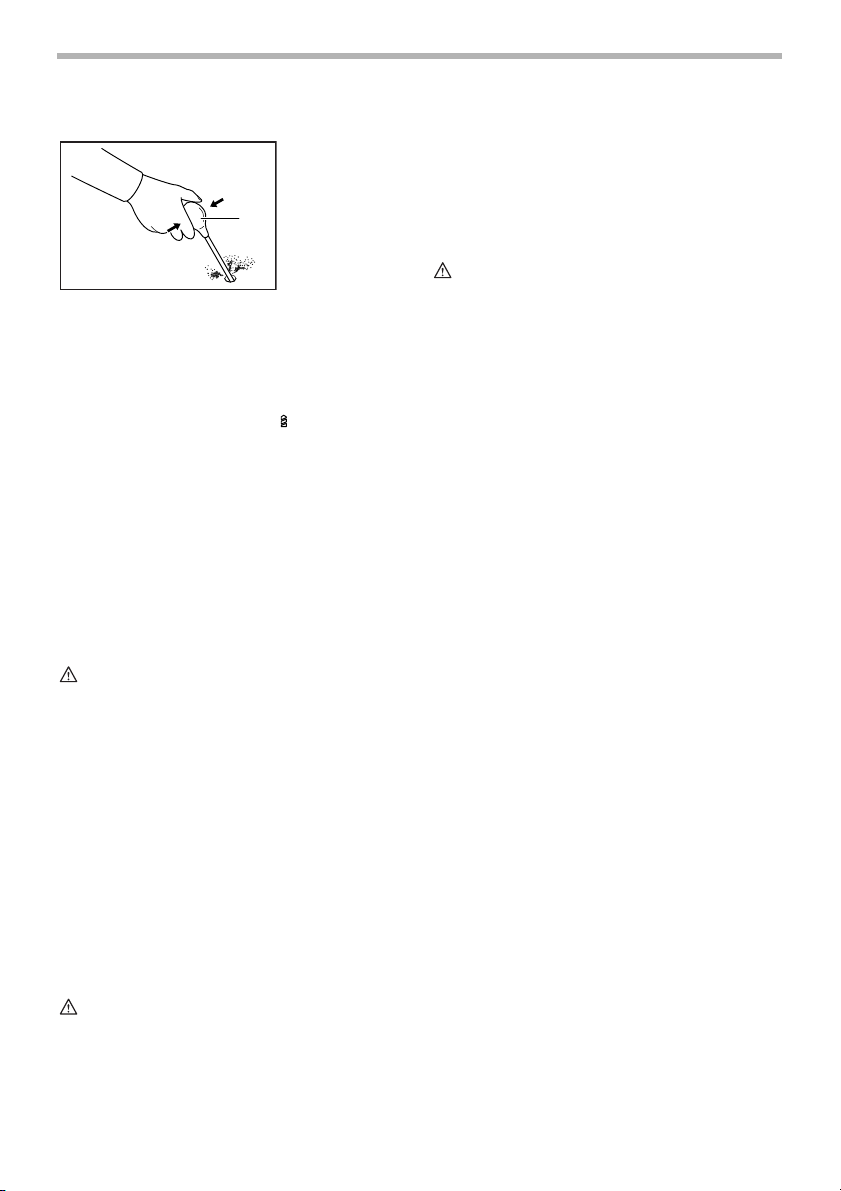

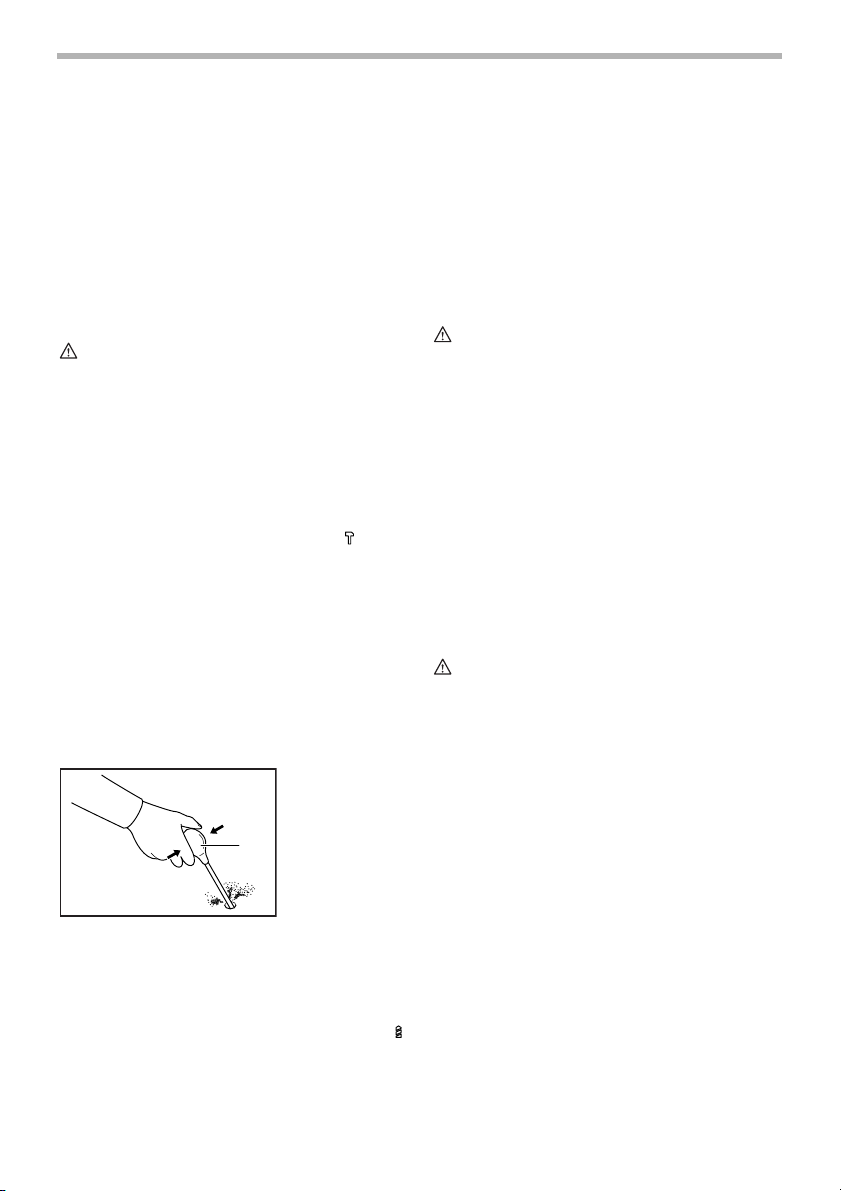

Blow-out bulb (optional accessory)
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Drilling operation
When drilling in wood, metal or plastic materials, move
the action mode changing lever to the position of
symbol to use “rotation only”action.
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tions are iron and brass which should be drilled dry.
CAUTION:
•Pressing excessively on the tool will not speed up
the drilling. In fact, this excessive pressure will only
serve to damage the tip of your bit, decrease the
tool performance and shorten the service life of the
tool.
•There is a tremendous force exerted on the tool/bit
at the time of hole break through. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.
•A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you
do not hold it firmly.
•Always secure small workpieces in a vise or similar
hold-down device.
MAINTENANCE
CAUTION:
•Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by Mak-
ita Authorized or Factory Service Centers, always using
Makita replacement parts.
1. Blow-out bulb
1
001302

7
ACCESSORIES
CAUTION:
•These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
•Drill bits
•Hammer drill bits
•Hole saws
•Blow-out bulb
•Safety goggles
•Chuck key
•Grip assembly
•Depth gauge
•Plastic carrying case
EN0006-1
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period of
ONE YEAR from the date of original purchase. Should
any trouble develop during this one year period, return
the COMPLETE tool, freight prepaid, to one of Makita’s
Factory or Authorized Service Centers. If inspection
shows the trouble is caused by defective workmanship or
material, Makita will repair (or at our option, replace)
without charge.
This Warranty does not apply where:
•repairs have been made or attempted by others:
•repairs are required because of normal wear and
tear:
•the tool has been abused, misused or improperly
maintained:
•alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES FROM THE SALE OR USE OF THE PRODUCT.
THIS DISCLAIMER APPLIES BOTH DURING AND
AFTER THE TERM OF THIS WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF “MERCHANTABILITY”AND “FITNESS FOR A SPE-
CIFIC PURPOSE,”AFTER THE ONE YEAR TERM OF
THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limi-
tation or exclusion may not apply to you. Some states do
not allow limitation on how long an implied warranty lasts,
so the above limitation may not apply to you.

8
FRENCH
SPÉCIFICATIONS
•Le fabricant se réserve le droit de modifier sans avertissement les spécifications.
•Note: Les spécifications peuvent varier selon les pays.
RÈGLES DE SÉCURITÉ GÉNÉRA-
LES
USA002-2
(Pour tous les outils)
AVERTISSEMENT:
Vous devez lire et comprendre toutes les
instructions. Le non-respect, même partiel,
des instructions ci-après entraîne un risque
de choc électrique, d’incendie et/ou de
blessures graves.
CONSERVEZ CES INSTRUC-
TIONS
Aire de travail
1. Veillez à ce que l’aire de travail soit propre et
bien éclairée. Le désordre et le manque de lumière
favorisent les accidents.
2. N’utilisez pas d’outils électriques dans une
atmosphère explosive, par exemple en présence
de liquides, de gaz ou de poussières inflamma-
bles. Les outils électriques créent des étincelles qui
pourraient enflammer les poussières ou les vapeurs.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un
outil électrique. lls pourraient vous distraire et vous
faire une fausse manoeuvre.
Sécurité électrique
4. Les outils à double isolation sont équipés d’une
fiche polarisée (une des lames est plus large que
l’autre), qui ne peut se brancher que d'une seule
façon dans une prise polarisée. Si la fiche
n’entre pas parfaitement dans la prise, inversez
sa position ; si elle n’entre toujours pas bien,
demandez à un électricien qualifié d’installer une
prise de courant polarisée. Ne modifiez pas la
fiche de l’outil. La double isolation élimine le
besoin d’un cordon d’alimentation àtrois fils avec
mise àla terre ainsi que d’une prise de courant mise
àla terre.
5. Évitez tout contact corporel avec des surfaces
mises à la terre (tuyauterie, radiateurs, cuisiniè-
res, réfrigérateurs, etc.). Le risque de choc électri-
que est plus grand si votre corps est en contact avec
la terre.
6. N’exposez pas les outils électriques à la pluie ou
à l’eau. La présence d’eau dans un outil électrique
augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. Ne transportez pas
l’outil par son cordon et ne débranchez pas la
fiche en tirant sur le cordon. N’exposez pas le
cordon à la chaleur, à des huiles, à des arêtes
vives ou à des pièces en mouvement. Rempla-
cez immédiatement un cordon endommagé. Un
cordon endommagéaugmente le risque de choc
électrique.
8. Lorsque vous utilisez un outil électrique à l’exté-
rieur, employez un prolongateur pour l’extérieur
marqué “W-A” ou “W”. Ces cordons sont faits pour
être utilisés àl’extérieur et réduisent le risque de
choc électrique.
Sécurité des personnes
9. Restez alerte, concentrez-vous sur votre travail
et faites preuve de jugement. N’utilisez pas un
outil électrique si vous êtes fatigué ou sous
l'influence de drogues, d’alcool ou de médica-
ments. Un instant d’inattention suffit pour entraîner
des blessures graves.
10. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les che-
Modèle HP1620/HP1620F/HP1621/HP1621F
CapacitésBéton 16 mm (5/8”)
Acier 13 mm (1/2”)
Bois 30 mm (1-3/16”)
Vitesse àvide (T/MIN) 0 - 2,800/min.
Nombre de frappes par minutes 0 - 44,800
Longueur hors tout 303 mm (11-7/8”)
Poids net 1.7 kg (3.7 lbs)

9
veux longs. N’approchez jamais les cheveux, les
vêtements ou les gants des pièces en mouve-
ment. Des vêtements flottants, des bijoux ou des
cheveux longs risquent d’être happés par des pièces
en mouvement.
11. Méfiez-vous d’un démarrage accidentel. Avant
de brancher l’outil, assurez-vous que son inter-
rupteur est sur ARRÊT. Le fait de transporter un
outil avec le doigt sur la détente ou de brancher un
outil dont l’interrupteur est en position MARCHE
peut mener tout droit àun accident.
12. Enlevez les clés de réglage ou de serrage avant
de démarrer l’outil. Une clélaissée dans une pièce
tournante de l’outil peut provoquer des blessures.
13. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout
temps. Un bonne stabilitévous permet de mieux
réagir àune situation inattendue.
14. Utilisez des accessoires de sécurité. Portez tou-
jours des lunettes ou une visière. Selon les condi-
tions, portez aussi un masque antipoussière, des
bottes de sécuritéantidérapantes, un casque pro-
tecteur et/ou un appareil antibruit. Les lunettes ordi-
naires et les lunettes de soleil NE constituent PAS
des lunettes de protection.
Utilisation et entretien des outils
15. Immobilisez le matériau sur une surface stable
au moyen de brides ou de toute autre façon adé-
quate. Le fait de tenir la pièce avec la main ou con-
tre votre corps offre une stabilitéinsuffisante et peut
amener un dérapage de l’outil.
16. Ne forcez pas l’outil. Utilisez l’outil approprié à la
tâche. L’outil correct fonctionne mieux et de façon
plus sécuritaire. Respectez aussi la vitesse de tra-
vail qui lui est propre.
17. N’utilisez pas un outil si son interrupteur est blo-
qué. Un outil que vous ne pouvez pas commander
par son interrupteur est dangereux et doit être
réparé.
18. Débranchez la fiche de l’outil avant d’effectuer
un réglage, de changer d’accessoire ou de ran-
ger l’outil. De telles mesures préventives de sécu-
ritéréduisent le risque de démarrage accidentel de
l’outil.
19. Rangez les outils hors de la portée des enfants
et d’autres personnes inexpérimentées. Les
outils sont dangereux dans les mains d’utilisateurs
novices.
20. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien affû-
tés et propres. Des outils bien entretenus, dont les
arêtes sont bien tranchantes, sont moins suscepti-
bles de coincer et plus faciles àdiriger.
21. Soyez attentif à tout désalignement ou coince-
ment des pièces en mouvement, à tout bris ou à
toute autre condition préjudiciable au bon fonc-
tionnement de l’outil. Si vous constatez qu’un
outil est endommagé, faites-le réparer avant de
vous en servir. De nombreux accidents sont cau-
sés par des outils en mauvais état.
22. N’utilisez que des accessoires que le fabricant
recommande pour votre modèle d’outil. Certains
accessoires peuvent convenir àun outil, mais être
dangereux avec un autre.
RÉPARATION
23. La réparation des outils électriques doit être
confiée à un réparateur qualifié. L’entretien ou la
réparation d’un outil électrique par un amateur peut
avoir des conséquences graves.
24. Pour la réparation d’un outil, n’employez que
des pièces de rechange d’origine. Suivez les
directives données à la section «ENTRETIEN» de
ce manuel. L’emploi de pièces non autorisées ou le
non-respect des instructions d’entretien peut créer
un risque de choc électrique ou de blessures.
UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT:
Assurez-vous que le cordon prolongateur est en bon
état. Lors de l’utilisation d’un cordon prolongateur, utili-
sez sans faute un cordon assez gros pour conduire le
courant que le produit nécessite. Un cordon trop petit
provoquera une baisse de tension de secteur, résultant
en une perte de puissance et une surchauffe. Le Tableau
1 indique la dimension appropriée de cordon selon sa
longueur et selon l’intensiténominale indiquée sur la pla-
que signalétique. En cas de doute sur un cordon donné,
utilisez le cordon suivant (plus gros). Plus le numéro de
gabarit indiquéest petit, plus le cordon est gros.
Tableau 1: Gabarit minimum du cordon
Intensité nominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
6 10 18161412
10 12 16 16 14 12
12 16 14 12 Non recommandé

10
RÈGLES DE SÉCURITÉ PARTICU-
LIÈRES
USB002-2
NE vous laissez PAS tromper (au fil d’une
utilisation répétée) par un sentiment
d’aisance et de familiarité avec le pro-
duit, en négligeant le respect rigoureux
des consignes de sécurité qui accompa-
gnent le marteau perforateur. L’utilisation
non sécuritaire ou incorrecte de cet outil
comporte un risque de blessure grave.
1. Tenez l’outil par ses surfaces de prise isolées
pendant toute opération où l’outil de coupe
pourrait venir en contact avec un câblage dissi-
mulé ou avec son propre cordon. En cas de con-
tact avec un conducteur sous tension, les pièces
métalliques àdécouvert de l’outil transmettraient un
choc électrique àl’utilisateur.
2. Veillez toujours à avoir une bonne assise.
Veillez à ce qu’il n’y ait personne en-dessous
quand vous utilisez l’outil dans des endroits éle-
vés.
3. Tenez votre outil fermement à deux mains. Utili-
sez toujours la poignée latérale.
4. N’approchez pas les mains des pièces en mou-
vement.
5. Ne vous éloignez pas de l’outil pendant qu’il
fonctionne. Ne faites marcher l’outil que lorsque
vous le tenez en main.
6. Ne touchez pas le foret/l’embout ni la pièce tout
de suite après la coupe, car ils seraient extrême-
ment chauds et pourraient vous brûler.
7. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la pous-
sière dégagée lors du travail ne soit inhalée ou
n’entre en contact avec la peau. Suivez les con-
signes de sécurité du fournisseur du matériau.
CONSERVEZ CE MODE
D’EMPLOI
AVERTISSEMENT:
La MAUVAISE UTILISATION de l’outil ou
l’ignorance des consignes de sécurité
indiquées dans ce manuel d’instructions
peut entraîner une blessure grave.
SYMBOLES
USD202-2
Les symboles utilisés pour l’outil sont présentés ci-des-
sous.
V...........................volts
A...........................ampères
Hz .........................hertz
.................. courant alternatif
...................... vitesse àvide
...................... construction, catégorie II
.../min ...................tours ou alternances par minute
.................. nombre de frappes
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant de l’ajuster ou de vérifier son
fonctionnement.
Interrupteur
ATTENTION:
•Avant de brancher l’outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d’arrêt une fois relâchée.
•Pour rendre le travail de l’utilisateur plus confortable
lors d’une utilisation prolongée, l’interrupteur peut
être verrouilléen position de marche. Soyez
prudent lorsque vous verrouillez l’outil en position
de marche, et maintenez une poigne solide sur
l’outil.
Pour mettre l’outil en marche, appuyez simplement sur la
gâchette. La vitesse de l’outil augmente àmesure que
l’on accroît la pression exercée sur la gâchette. Pour
l’arrêter, relâchez la gâchette.
Pour un fonctionnement continu, appuyez sur la gâchette
puis enfoncez le bouton de verrouillage.
1. Gâchette
2. Bouton de ver-
rouillage
n˚
1
2
004359

11
Pour arrêter l’outil alors qu’il est en position verrouillée,
appuyez àfond sur la gâchette puis relâchez-la.
Allumage de la lampe
Pour les modèles HP1620F et HP1621F
ATTENTION:
•Evitez de regarder directement le faisceau
lumineux ou sa source.
Pour allumer la lampe, appuyez sur la gâchette. Pour
l’éteindre, relâchez la gâchette.
NOTE:
•Utilisez un chiffon sec pour essuyer la saletéqui
recouvre la lentille de la lampe. Prenez garde de
rayer la lentille de la lampe, pour éviter une
diminution de l’éclairage.
•N’utilisez jamais d’essence ou de diluant pour
nettoyer la lentille de la lampe, sinon vous risquez
de l’endommager.
Inverseur
L’outil possède un inverseur qui permet de changer le
sens de rotation. Déplacez l’inverseur sur la position
(côtéA) pour une rotation dans le sens des aiguilles
d’une montre, ou sur la position (côtéB) pour une
rotation dans le sens inverse des aiguilles d’une montre.
ATTENTION:
•Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
•N’actionnez l’inverseur qu’une fois que l’outil est
complètement arrêté. Si vous changez le sens de
rotation avant l’arrêt de l’outil, vous risquez de
l’endommager.
•Si vous n’arrivez pas àenfoncer la gâchette,
vérifiez que l’inverseur est parfaitement placésur la
position (côtéA) ou (côtéB).
Sélection du mode de fonctionnement
Cet outil est équipéd’un levier de changement de mode.
Pour obtenir une rotation avec frappe, glissez le levier de
changement de mode vers la droite (sur le symbole ).
Pour obtenir uniquement un mouvement de rotation, glis-
sez-le vers la gauche (sur le symbole ).
ATTENTION:
•Glissez toujours le levier de changement de mode
complètement sur la position du mode désiré. Si
vous faites fonctionner l’outil en plaçant le levier
entre les symboles de mode, vous risquez
d’endommager l’outil.
ASSEMBLAGE
ATTENTION:
•Avant d’effectuer toute intervention sur l’outil,
assurez-vous toujours qu’il est hors tension et
débranché.
Installation de la poignée latérale
(poignée auxiliaire)
Utilisez toujours la poignée latérale pour assurer un tra-
vail sécuritaire. Installez la poignée latérale sur le baril de
l’outil.
Serrez ensuite la poignée en la tournant àfond dans le
sens des aiguilles d’une montre àla position désirée.
Vous pouvez la faire pivoter sur 360°et la fixer sur toute
position désirée.
1. Lampe
1. Inverseur
1
004360
A
B1
004361
1. Levier de chan-
gement de
mode
1. Poignée latérale
1
004362
1
004363

12
NOTE:
•La poignée latérale ne peut pas pivoter sur 360°
lorsque le gabarit de profondeur est installé.
Installation ou retrait du foret
Pour les modèles HP1620 et HP1620F
Pour installer le foret/l’embout, introduisez-le àfond dans
le mandrin. Serrez le mandrin àla main. Puis introduisez
la cléde mandrin dans chacun des trois trous et serrez
en tournant en sens des aiguilles d’une montre. Veillez à
bien serrer les trois trous de façon uniforme.
Pour retirer le foret/l’embout, tournez la cléde mandrin
en sens inverse des aiguilles d’une montre dans l’un des
trois trous seulement, puis desserrez àla main.
Après avoir utiliséla cléde mandrin, replacez-la dans le
porte-clés.
Pour les modèles HP1621 et HP1621F
Saisissez l’anneau et tournez le manchon en sens
inverse des aiguilles d’une montre pour ouvrir les
mâchoires du mandrin. Placez le foret/l’embout dans le
mandrin en l’enfonçant le plus loin possible. Saisissez
fermement l’anneau et tournez le manchon en sens des
aiguilles d’une montre pour serrer le mandrin.
Pour retirer le foret/l’embout, saisissez l’anneau et tour-
nez le manchon en sens inverse des aiguilles d’une mon-
tre.
Gabarit de profondeur
Le gabarit de profondeur vous permet de percer des
trous de même profondeur. Desserrez la poignée latérale
et insérez le gabarit de profondeur dans l’orifice de la
poignée latérale. Réglez le gabarit àla profondeur dési-
rée puis serrez la poignée latérale.
NOTE:
•Le gabarit de profondeur ne peut pas être utilisésur
une position dans laquelle il frappe contre le corps
de l’outil.
UTILISATION
Perçage avec martelage
ATTENTION:
•Une force énorme s’exerce sur le foret et l’outil
lorsque le foret émerge sur la face opposée,
lorsque le trou est encombréde copeaux ou de
particules, ou lors de la frappe sur des barres
d’armature encastrées dans le béton. Utilisez
toujours la poignée latérale (poignée auxiliaire) et
tenez fermement l’outil par la poignée latérale et
par la poignée revolver lors des travaux. Sinon,
vous risquez de perdre le contrôle de l’outil et de
subir une blessure grave.
Lorsque vous percez dans le béton, le granite, la tuile,
etc., déplacez le levier de changement de mode sur la
position indiquée par le symbole pour utiliser un mou-
vement de “rotation avec frappe”.
Assurez-vous d’utiliser un foret àpointe en carbure de
tungstène.
Placez le foret àl’endroit prévu pour le trou, puis
appuyez sur la gâchette. N’appliquez pas une force
excessive sur l’outil. Vous obtiendrez de meilleurs résul-
tats en exerçant une légère pression. Maintenez l’outil en
position et évitez qu’il ne glisse àl’extérieur du trou.
N’appliquez pas davantage de pression lorsque le trou
est bouchépar les copeaux et particules. Faites plutôt
tourner l’outil au ralenti, puis retirez partiellement le foret
du trou. En répétant cette opération quelques fois, le trou
se débouchera et vous pourrez poursuivre le perçage
normalement.
1. Cléde mandrin
1. Manchon
2. Bague
1
004364
1
2
005963
1. Gabarit de pro-
fondeur
2. Poignée latérale
3. Base de la poi-
gnée
1
23
004366

13
Poire soufflante (accessoire en option)
Une fois le trou percé, utilisez la poire soufflante pour
retirer la poussière du trou.
Perçage
Lorsque vous percez dans le bois, le métal ou le plasti-
que, déplacez le levier de changement de mode sur la
position indiquée par le symbole , pour utiliser un
mouvement de “rotation uniquement”.
Perçage du bois
Quand vous percez dans du bois, vous obtiendrez de
meilleurs résultats avec des forets en bois munies d’une
vis-guide. Celle-ci rend le perçage plus aiséen tirant le
foret àl’intérieur de la pièce.
Perçage du métal
Pour empêcher le foret de glisser en début de perçage,
faites une indentation au point de perçage àl’aide d’un
poinçon et d’un marteau. Placez ensuite la pointe du
foret dans l’indentation et commencez àpercer.
Quand vous forez dans du métal, utilisez un lubrifiant.
Seuls le fer et le laiton peuvent se percer àsec.
ATTENTION:
•Une pression excessive sur l’outil n’accélère pas le
perçage. Au contraire, elle risque d’endommager la
pointe du foret, de réduire le rendement de l’outil et
donc sa durée de service.
•Une force énorme s’exerce sur le foret et l’outil
quand le premier émerge sur la face postérieure.
Tenez votre outil fermement et faites bien attention
dès que le foret commence àapprocher de la face
opposée du matériau que vous percez.
•Un foret coincépeut se retirer en plaçant l’inverseur
sur la direction opposée. Il faut alors faire très
attention car l’outil risque de reculer brusquement
si vous ne le tenez pas fermement.
•Assurez toujours les petites pièces àpercer àl’aide
d’un étau ou d’un mode de fixation analogue.
ENTRETIEN
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant d’y effectuer tout travail
d’inspection ou d’entretien.
Pour maintenir la SÉCURITÉet la FIABILITÉdu produit,
les réparations, l’inspection et le remplacement des char-
bons, et tout autre travail d’entretien ou de réglage doi-
vent être effectués dans une usine ou un centre de
service après-vente Makita agréé, exclusivement avec
des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
•Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifiédans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont
étéconçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Forets
•Forets pour marteau perforateur
•Scies trepan
•Poire soufflante
•Lunettes de sécurité
•Cléde mandrin
•Ensemble de poignée
•Gabarit de profondeur
•Mallette de transport en plastique
EN0006-1
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspectérigoureusement et testé
avant sa sortie d’usine. Nous garantissons qu’il sera
exempt de défaut de fabrication et de vice de matériau
pour une période d’UN AN àpartir de la date de son
achat initial. Si un problème quelconque devait survenir
au cours de cette période d’un an, veuillez retourner
l’outil COMPLET, port payé, àune usine ou àun centre
de service après-vente Makita. Makita réparera l’outil
gratuitement (ou le remplacera, àsa discrétion) si un
défaut de fabrication ou un vice de matériau est décou-
vert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
•des réparations ont étéeffectuées ou tentées par
un tiers ;
•des réparations s’imposent suite àune usure
normale ;
•l’outil a étémalmené, mal utiliséou mal entretenu ;
•l’outil a subi des modifications.
MAKITA DÉCLINE TOUTE RESPONSABILITÉPOUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉÀ
LA VENTE OU ÀL’UTILISATION DU PRODUIT. CET
AVIS DE NON-RESPONSABILITÉS’APPLIQUE ÀLA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
1. Poire soufflante
1
001302

14
MAKITA DÉCLINE TOUTE RESPONSABILITÉQUANT
ÀTOUTE GARANTIE TACITE, INCLUANT LES GARAN-
TIES TACITES DE "QUALITÉMARCHANDE" ET "ADÉ-
QUATION ÀUN USAGE PARTICULIER" APRÈS LA
PÉRIODE D’UN AN COUVERTE PAR CETTE GARAN-
TIE.
Cette garantie vous donne des droits spécifiques recon-
nus par la loi, et possiblement d’autres droits, qui varient
d’un État àl’autre. Certains États ne permettant pas
l’exclusion ou la limitation des dommages accessoires ou
indirects, il se peut que la limitation ou exclusion ci-des-
sus ne s’applique pas àvous. Certains États ne permet-
tant pas la limitation de la durée d’application d’une
garantie tacite, il se peut que la limitation ci-dessus ne
s’applique pas àvous.

15
SPANISH
ESPECIFICACIONES
•Debido a un programa continuo de investigación y desarrollo, las especificaciones aquídadas están sujetas a
cambios sin previo aviso.
•Nota: Las especificaciones pueden ser diferentes de país a país.
NORMAS DE SEGURIDAD GENE-
RALES
USA002-2
(Para todas las herramientas)
AVISO:
Lea y entienda todas las instrucciones.
El no seguir todas las instrucciones listadas
abajo, podráresultar en una descarga
eléctrica, incendio y/o heridas personales
graves.
GUARDE ESTAS INSTRUCCIO-
NES
Área de trabajo
1. Mantenga su área de trabajo limpia y bien ilumi-
nada. Los bancos de trabajo atestados y las áreas
oscuras son una invitación a accidentes.
2. No utilice las herramientas eléctricas en atmós-
feras explosivas, tal como en la presencia de
líquidos, gases, o polvo inflamables. Las herra-
mientas eléctricas crean chispas que pueden pren-
der fuego al polvo o los humos.
3. Mantenga a los curiosos, niños, y visitantes ale-
jados mientras utiliza una herramienta eléctrica.
Las distracciones le pueden hacer perder el control.
Seguridad eléctrica
4. Las herramientas doblemente aisladas están
equipadas con una clavija polarizada (uno de los
bornes es más ancho que el otro.) Esta clavija
encajará en una toma de corriente polarizada en
un sentido solamente. Si la clavija no encaja
totalmente en la toma de corriente, invierta la
clavija. Si aún así no encaja, póngase en con-
tacto con un electricista cualificado para que le
instale una toma de corriente polarizada. No
cambie la clavija de ninguna forma. El doble aisla-
miento elimina la necesidad de disponer de un
cable de alimentación de tres hilos conectado a tie-
rra y de un sistema de suministro de corriente
conectado a tierra.
5. Evite tocar con el cuerpo superficies conectadas
a tierra tales como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo estápuesto a tierra
existiráun mayor riesgo de que se produzca una
descarga eléctrica.
6. No exponga las herramientas eléctricas a la llu-
via ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentaráel
riesgo de que se produzca una descarga eléctrica.
7. No maltrate el cable. No utilice nunca el cable
para transportar las herramientas ni tire de él
para desenchufar la clavija de la toma de
corriente. Mantenga el cable alejado del calor,
aceite, bordes cortantes o partes en movi-
miento. Reemplace los cables dañados inmedia-
tamente. Los cables dañados aumentarán el riesgo
de que se produzca una descarga eléctrica.
8. Cuando emplee una herramienta eléctrica en
exteriores, utilice cables de extensión que lleven
la marca “W-A” o “W”. Estos cables están catalo-
gados para uso en exteriores y reducen el riesgo de
que se produzcan descargas eléctricas.
Modelo HP1620/HP1620F/HP1621/HP1621F
Especificaciones ele’ctricas en Me’xico 120 V 5,7 A 50/60 Hz
Capacidades Hormigón 16 mm (5/8”)
Acero 13 mm (1/2”)
Madera 30 mm (1-3/16”)
Velocidad en vacío (RPM) 0 - 2 800/min.
Golpes por minuto 0 - 44 800
Longitud total 303 mm (11-7/8”)
Peso neto 1,7 kg (3,7 lbs)

16
Seguridad personal
9. Esté alerta, concéntrese en lo que esté haciendo
y emplee el sentido común cuando utilice una
herramienta eléctrica. No utilice la herramienta
cuando esté cansado o bajo la influencia de dro-
gas, alcohol, o medicamentos. Un momento sin
atención mientras se están utilizando herramientas
eléctricas podráresultar en heridas personales gra-
ves.
10. Vístase apropiadamente. No se ponga ropa hol-
gada ni joyas. Récojase el pelo si lo tiene largo.
Mantenga su pelo, ropa, y guantes alejados de
las partes en movimiento. La ropa holgada, las
joyas, o el pelo largo pueden engancharse en las
partes en movimiento.
11. Evite los arranques indeseados. Asegúrese de
que el interruptor esté apagado antes de enchu-
far la herramienta. El transportar herramientas con
el dedo en el interruptor o el enchufar herramientas
que tengan el interruptor puesto en encendido invita
a accidentes.
12. Retire las llaves de ajuste y llaves de apriete
antes de encender la herramienta. Una llave de
ajuste o llave de apriete que sea dejada puesta en
una parte giratoria de la herramienta podráresultar
en heridas personales.
13. No utilice la herramienta donde no alcance. Man-
tenga los pies sobre suelo firme y el equilibrio
en todo momento. El mantener los pies sobre
suelo firme y el equilibrio permiten un mejor control
de la herramienta en situaciones inesperadas.
14. Utilice equipo de seguridad. Póngase siempre
protección para los ojos. Las mascaras contra el
polvo, botas antideslizantes, casco rígido, o protec-
ción para los oídos deberán ser utilizados para las
condiciones apropiadas. Las gafas normales o de
sol NO sirven para proteger los ojos.
Utilización y cuidado de las herramientas
15. Utilice mordazas u otros medios de sujeción
prácticos para sujetar y apoyar la pieza de tra-
bajo en una plataforma estable. El sujetar la pieza
de trabajo con la mano o contra su cuerpo es inesta-
ble y puede llevar a la pérdida del control.
16. No fuerce la herramienta. Utilice la herramienta
adecuada para su tarea. La herramienta correcta
realizarála tarea mejor y de forma más segura a la
potencia para la que ha sido diseñada.
17. No utilice la herramienta si el interruptor no la
enciende o la apaga. Cualquier herramienta que no
pueda ser controlada con el interruptor serápeli-
grosa y deberáser reparada.
18. Desconecte la clavija de la toma de corriente
antes de hacer ajustes, cambiar accesorios, o
guardar la herramienta. Tales medidas de seguri-
dad preventiva reducirán el riesgo de que la herra-
mienta pueda ser puesta en marcha por descuido.
19. Guarde las herramientas que no esté utilizando
fuera del alcance de los niños y otras personas
no preparadas. Las herramientas son peligrosas en
manos de personas no preparadas.
20. Mantenga las herramientas con cuidado. Man-
tenga las herramientas de corte afiladas y lim-
pias. Las herramientas bien mantenidas con los
bordes de corte afilados son menos propensas a
estancarse y más fáciles de controlar.
21. Compruebe que no haya partes móviles desali-
neadas o estancadas, rotura de partes, y cual-
quier otra condición que pueda afectar al
funcionamiento de la herramienta. Si la herra-
mienta está dañada, haga que se la reparen
antes de utilizarla. Muchos accidentes son ocasio-
nados por herramientas mal mantenidas.
22. Utilice solamente accesorios que estén reco-
mendados por el fabricante para su modelo. Los
accesorios que puedan ser apropiados para una
herramienta, podrán resultar peligrosos cuando se
utilicen con otra herramienta.
SERVICIO
23. El servicio de la herramienta deberá ser reali-
zado solamente por personal de reparación cua-
lificado. Un servicio o mantenimiento realizado por
personal no cualificado podráresultar en un riesgo
de sufrir heridas.
24. Cuando haga el servicio a una herramienta, uti-
lice solamente piezas de repuesto idénticas.
Siga las instrucciones de la sección de Manteni-
miento de este manual. La utilización de piezas no
autorizadas o el no seguir las instrucciones de man-
tenimiento podrácrear un riesgo de descargas eléc-
tricas o heridas.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en bue-
nas condiciones. Cuando utilice un cable de exten-
sión, asegúrese de utilizar uno del calibre suficiente
para conducir la corriente que demande el producto.
Un cable de calibre inferior ocasionará una caída en
la tensión de línea que resultará en una pérdida de
potencia y recalentamiento. La Tabla 1 muestra el
tamaño correcto a utilizar dependiendo de la longi-
tud del cable y el amperaje nominal indicado en la
placa de características. Si no está seguro, utilice el
siguiente calibre más alto. Cuanto menor sea el
número de calibre, más corriente podrá conducir el
cable.

17
NORMAS DE SEGURIDAD ESPE-
CÍFICAS
USB002-2
NO deje que la comodidad o familiaridad
con el producto (a base de utilizarlo
repetidamente) sustituya la estricta
observancia de las normas de seguridad
para la taladro de percusión. Si utiliza
esta herramienta de forma no segura o
incorrecta, podrá sufrir graves heridas
personales.
1. Cuando realice una operación donde la herra-
mienta de pueda entrar en contacto con
cableado oculto o su propio cable, sujete la
herramienta por las superficies de asimiento ais-
ladas. El contacto con un cable con corriente hará
que la corriente circule por las partes metálicas de
la herramienta y electrocute al operario.
2. Asegúrese siempre de pisar sobre suelo firme.
Asegúrese de que no haya nadie debajo cuando uti-
lice la herramienta en lugares altos.
3. Sujete la herramienta firmemente con ambas
manos. Utilice siempre la empuñadura lateral.
4. Mantenga las manos alejadas de las piezas gira-
torias.
5. No deje la herramienta funcionando.
Téngala en marcha solamente cuando esté es
sus manos.
6. No toque la broca o la pieza de trabajo inmedia-
tamente después de utilizarla; podrían estar muy
calientes y producirle quemaduras de piel.
7. Algunos materiales contienen sustancias quími-
cas que podrán ser tóxicas. Tenga precaución
para evitar la inhalación de polvo y el contacto
con la piel. Siga los datos de seguridad del
suministrador del material.
GUARDE ESTAS INSTRUCCIO-
NES
AVISO:
El MAL USO o el no seguir las normas de
seguridad establecidas en este manual
de instrucciones podrá ocasionar graves
heridas personales.
SÍMBOLOS
USD202-2
A continuación se muestran los símbolos utilizados para
la herramienta.
V...........................voltios
A...........................amperios
Hz .........................hercios
.................. corriente alterna
...................... velocidad en vacío
...................... Construcción clase II
.../min ...................revoluciones o alternaciones por
minuto
.................. número de percusiones
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
•Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de ajustar o
comprobar cualquier función en la herramienta.
Tabla 1. Calibre mínimo para el cable
Amperaje nominal Voltios Longitud total del cable en pies
120 V 25 pies 50 pies 100 pies 150 pies
Más de No más de Calibre del cable (AWG)
0 6 18 16 16 14
6 10 18161412
10 12 16 16 14 12
12 16 14 12 No se recomienda
n˚

18
Accionamiento del interruptor
PRECAUCIÓN:
•Antes de enchufar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición “OFF”
cuando lo suelta.
•El interruptor puede ser bloqueado en la posición
“ON”para mayor comodidad del operario durante
una utilización prolongada. Tenga precaución
cuando bloquee la herramienta en la posición “ON”
y mantenga la herramienta firmemente agarrada.
Para poner en marcha la herramienta, simplemente
apriete el gatillo. La velocidad de la herramienta incre-
menta aumentando la presión en el gatillo. Suelte el gati-
llo para parar. Para una operación continua, apriete el
gatillo y después meta el botón de bloqueo. Para parar la
herramienta estando en la posición bloqueada, apriete
completamente el gatillo y luego suéltelo.
Iluminación de las lámparas
Para el modelo HP1620F, HP1621F
PRECAUCIÓN:
•No mire a la luz ni vea la fuente de luz
directamente.
Para encender la lámpara, apriete el gatillo. Suelte el
gatillo para apagarla.
NOTE:
•Utilice un paño seco para quitar la suciedad de la
lente de la lámpara. Tenga cuidado de no rayar la
lente de la lámpara, porque podrádisminuir la
iluminación.
•No utilice nunca gasolina ni disolvente para limpiar
la lente de la lámpara, porque se dañará.
Accionamiento del interruptor de inversión
Esta herramienta tiene un interruptor de inversión para
cambiar la dirección de giro. Mueva el interruptor de
inversión a la posición (lado A) para giro hacia la
derecha o a la posición (lado B) para giro hacia la
izquierda.
PRECAUCIÓN:
•Confirme siempre la dirección de giro antes de la
operación.
•Utilice el interruptor de inversión solamente
después de que la herramienta se haya parado
completamente. Si cambia la dirección de giro
antes de que la herramienta se haya parado podrá
dañarla.
•Si el gatillo interruptor no puede apretarse, mire el
interruptor de inversión para confirmar que está
puesto completamente en la posición (lado A) o
(lado B).
Selección del modo de accionamiento
Esta herramienta tiene una palanca de cambio del modo
de accionamiento. Para giro con percusión, deslice la
palanca de cambio del modo de accionamiento hacia la
derecha (símbolo ). Para giro solamente, deslice la
palanca de cambio del modo de accionamiento hacia la
izquierda (símbolo ).
PRECAUCIÓN:
•Deslice siempre la palanca de cambio del modo de
accionamiento a tope hasta la posición del modo
deseado. Si utiliza la herramienta con la palanca de
cambio del modo de accionamiento puesta a
medias entre los símbolos de modo, la herramienta
podrádañarse.
1. Gatillo interrup-
tor
2. Botón de blo-
queo
1. Lámpara
1
2
004359
1
004360
1. Interruptor de
inversión
1. Action mode
changing lever
A
B1
004361
1
004362

19
MONTAJE
PRECAUCIÓN:
•Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de realizar
cualquier trabajo en la herramienta.
Instalación de la empuñadura lateral
(mango auxiliar)
Utilice siempre la empuñadura lateral para garantizar la
seguridad de la operación. Instale la empuñadura lateral
en el barril de la herramienta.
Después apriete la empuñadura girándola hacia la dere-
cha en la posición deseada. Puede girarse 360°para
poder sujetarla en cualquier posición.
NOTE:
•La empuñadura lateral no podrágirarse 360°
cuando estéinstalado el tope de profundidad.
Instalación o desmontaje de la broca
Para el modelo HP1620, HP1620F
Para instalar la broca, introdúzcala a tope en el por-
tabroca. Apriete el portabroca a mano. Ponga la llave de
portabroca en cada uno de los tres agujeros y apriete
hacia la derecha. Asegúrese de apretar los tres agujeros
del portabroca uniformemente.
Para quitar la broca, gire la llave de portabroca hacia la
izquierda en uno de los agujeros solamente, después
afloje el portabroca a mano.
Después de utilizar la llave de portabroca, asegúrese de
ponerla otra vez en su posición original.
Para el modelo HP1621, HP1621F
Sujete el anillo y gire el manguito hacia la izquierda para
abrir las mordazas del portabroca. Ponga la broca en el
portabroca a tope. Sujete el anillo firmemente y gire el
manguito hacia la derecha para apretar el portabroca.
Para quitar la broca, sujete el anillo y gire el manguito
hacia la izquierda.
Tope de profundidad
El tope de profundidad sirve para taladrar agujeros de
profundidad uniforme. Afloje la empuñadura lateral e
inserte el tope de profundidad en el agujero de la empu-
ñadura lateral. Ajuste el tope de profundidad a la profun-
didad deseada y apriete el tope de profundidad.
NOTE:
•El tope de profundidad no podráser utilizado en la
posición donde el mismo golpee contra la carcasa
de la herramienta.
OPERACIÓN
Operación de taladrado con percusión
PRECAUCIÓN:
•En el momento de comenzar a penetrar, cuando se
atasca el agujero con virutas y partículas, o cuando
se topa contra varillas de refuerzo de hormigón
armado, se ejerce una tremenda y repentina fuerza
de torsión sobre la herramienta/broca. Utilice
siempre la empuñadura lateral (mango auxiliar) y
sujete la herramienta firmemente por la
empuñadura lateral y empuñadura del interruptor
durante las operaciones. En caso contrario podrá
resultar en la pérdida del control de la herramienta
y posiblemente graves heridas.
1. Empuñadura
lateral
1. Llave de por-
tabroca
1
004363
1
004364
1. Manguito
2. Anillo
1. Medidor de pro-
fundidad
2. Empuñadura
lateral
3. Base de la
empuñadura
1
2
005963
1
23
004366

20
Cuando taladre en hormigón, granito, azulejos, etc.,
mueva la palanca de cambio del modo de accionamiento
a la posición del símbolo para utilizar el modo “giro
con percusión”.
Asegúrese de utilizar una broca de punta de carburo de
tungsteno.
Posicione la broca donde desee hacer el agujero, des-
pués apriete el gatillo interruptor. No fuerce la herra-
mienta. Los mejores resultados se obtienen con una
ligera presión. Mantenga la herramienta en posición y
evite que se deslice y se salga agujero.
No aplique más presión cuando el agujero se atasque
con virutas y partículas. En su lugar, haga funcionar la
herramienta sin presión, después saque parcialmente la
broca del agujero. Repitiendo esto varias veces, se lim-
piaráel agujero y se podráreanudar el taladrado normal.
Soplador (Accesorio opcional)
Después de taladrar el agujero, utilice el soplador para
limpiar el polvo del agujero.
Operación de taladrado
Cuando taladre en madera, metal o materiales de plás-
tico, mueva la palanca de cambio del modo de acciona-
miento a la posición del símbolo para utilizar el modo
“giro solamente”.
Taladrado en Madera
Cuando taladre en madera, los mejores resultados se
obtendrán con brocas para madera equipadas con un
tornillo guía. El tornillo guía facilita el taladrado tirando
de la broca hacia el interior de la pieza de trabajo.
Taladrado en metal
Para evitar que la broca resbale al empezar a hacer el
agujero, haga una mella con punzón y un martillo en el
punto a taladrar. Coloque la punta de la broca en la mella
y comience a taladrar.
Emplee un lubricante para operaciones de corte cuando
taladre metales. Las excepciones son hierro y latón que
deberán ser taladrados en seco.
PRECAUCIÓN:
•Con ejercer una presión excesiva sobre la
herramienta no conseguirátaladrar más rápido. De
hecho, esta presión excesiva sólo servirápara
dañar la punta de la broca, disminuir el rendimiento
de la herramienta y acortar su vida de servicio.
•En el momento de comenzar a penetrar se ejerce
una fuerza tremenda sobre la herramienta/broca.
Sujete la herramienta firmemente y tenga cuidado
cuando la broca comience a penetrar en la pieza
de trabajo.
•Una broca atascada podráextraerse simplemente
poniendo el interruptor de inversión en giro inverso
para que retroceda. Sin embargo, la herramienta
podráretroceder bruscamente si no la sujeta
firmemente.
•Sujete siempre las piezas de trabajo pequeñas en
un tornillo de banco o herramienta de sujeción
similar.
MANTENIMIENTO
PRECAUCIÓN:
•Asegúrese siempre que la herramienta esté
apagada y desenchufada antes de intentar realizar
una inspección o mantenimiento.
Para mantener la SEGURIDAD y FIABILIDAD del pro-
ducto, las reparaciones, la inspección y sustitución de las
escobillas de carbón, y cualquier otro mantenimiento o
ajuste deberán ser realizados en Centros o Servicios de
fábrica Autorizados por Makita, empleando siempre pie-
zas de repuesto de Makita.
ACCESORIOS
PRECAUCIÓN:
•Estos accesorios o acoplamientos están
recomendados para utilizar con su herramienta
Makita especificada en este manual. El empleo de
cualesquiera otros accesorios o acoplamientos
conllevaráun riesgo de sufrir heridas personales.
Utilice los accesorios o acoplamientos solamente
para su fin establecido.
Si necesita cualquier ayuda para más detalles en rela-
ción con estos accesorios, pregunte a su centro de servi-
cio Makita local.
•Brocas de taladrado
•Brocas de taladrado con percusión
•Brocas de corona
•Soplador
•Gafas de seguridad
•Llave de portabroca
•Conjunto de mordaza
•Tope de profundidad
•Maletín de transporte de plástico
1. Soplador
1
001302
