Makita XDT06 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Cordless Impact Driver
Tournevis à Chocs sans Fil
Atornillador de Impacto Inalámbrico
XDT06
012579

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model XDT06
Machine screw 4 mm - 8 mm (5/32" - 5/16")
Standard bolt 5 mm - 16 mm (3/16" - 5/8")
Capacities
High tensile bolt 5 mm - 14 mm (3/16" - 9/16")
Impact mode (Hard) 0 - 2,800 /min
Impact mode (Medium) 0 - 2,300 /min
Impact mode (Soft) 0 - 1,400 /min
No load speed (RPM)
T mode 0 - 2,800 /min
Impact mode (Hard) 0 - 3,400 /min
Impact mode (Medium) 0 - 2,800 /min
Impact mode (Soft) 0 - 1,300 /min
Impacts per minute
T mode 0 - 2,800 /min
Overall length 129 mm (5-1/8")
Rated voltage D.C. 18 V
Standard battery cartridge BL1815 / BL1815N BL1830 / BL1840
Net weight 1.2 kg (2.7 lbs) 1.5 kg (3.3 lbs)
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
GEA006-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions.
Failure to follow the warnings and instructions
may result in electric shock, fire and/or serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.

3
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your finger on the switch or energising power tools
that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15.
Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts.
Loose clothes, jewellery
or long hair can be caught in moving parts.
16.
If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used.
Use of
dust collection can reduce dust-related hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
Battery tool use and care
24. Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
25. Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
26. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery
terminals together may cause burns or a fire.
27. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, flush with water.
If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may
cause irritation or burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
29. Follow instruction for lubricating and
changing accessories.
30. Keep handles dry, clean and free from oil and
grease.
GEB054-1
CORDLESS IMPACT DRIVER
SAFETY WARNINGS
1. Hold power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wiring.
Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
3. Hold the tool firmly.
4. Wear ear protectors.
SAVE THESE INSTRUCTIONS.

4
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product.
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD302-1
Symbols
The followings show the symbols used for tool.
・volts
・direct current
・no load speed
・revolutions or reciprocation per minute
・number of blow
ENC007-7
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ゚C (122 ゚F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ゚C - 40 ゚C (50 ゚F - 104 ゚F).
Let a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge once in every six
months if you do not use it for a long period of
time.

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.

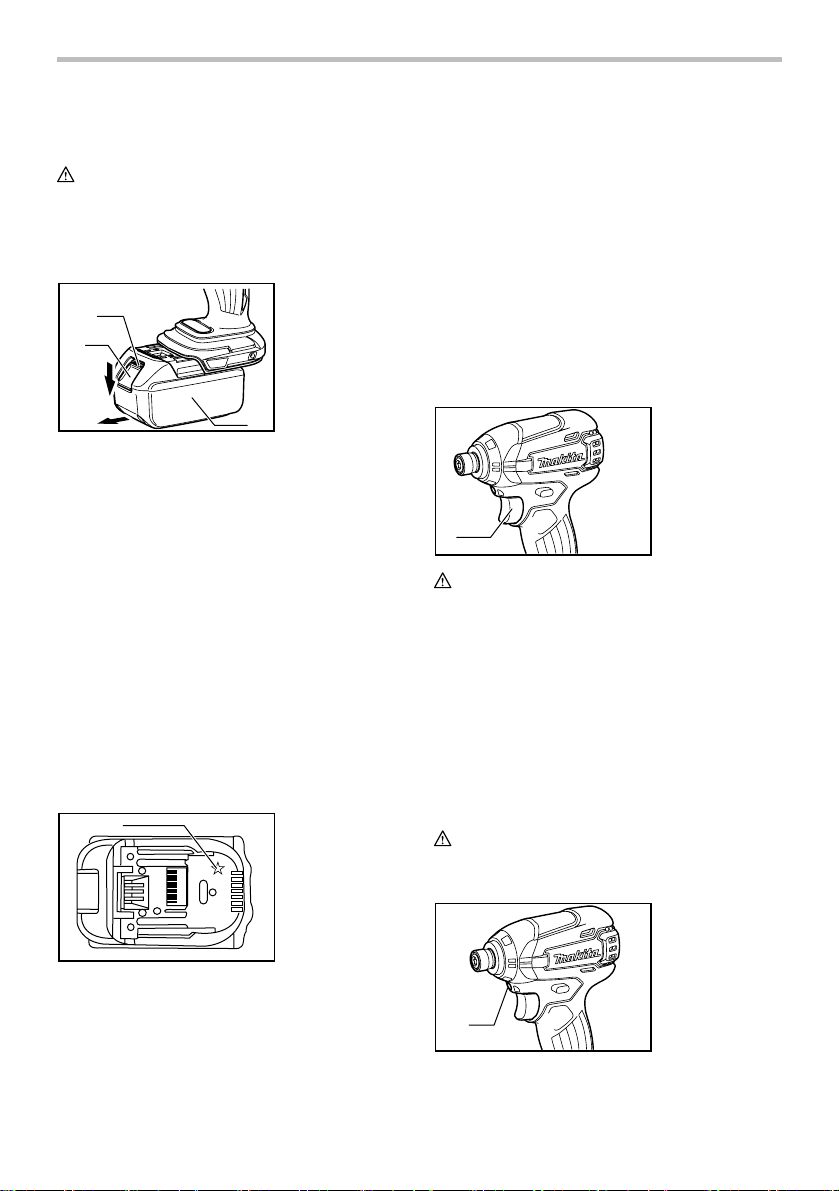

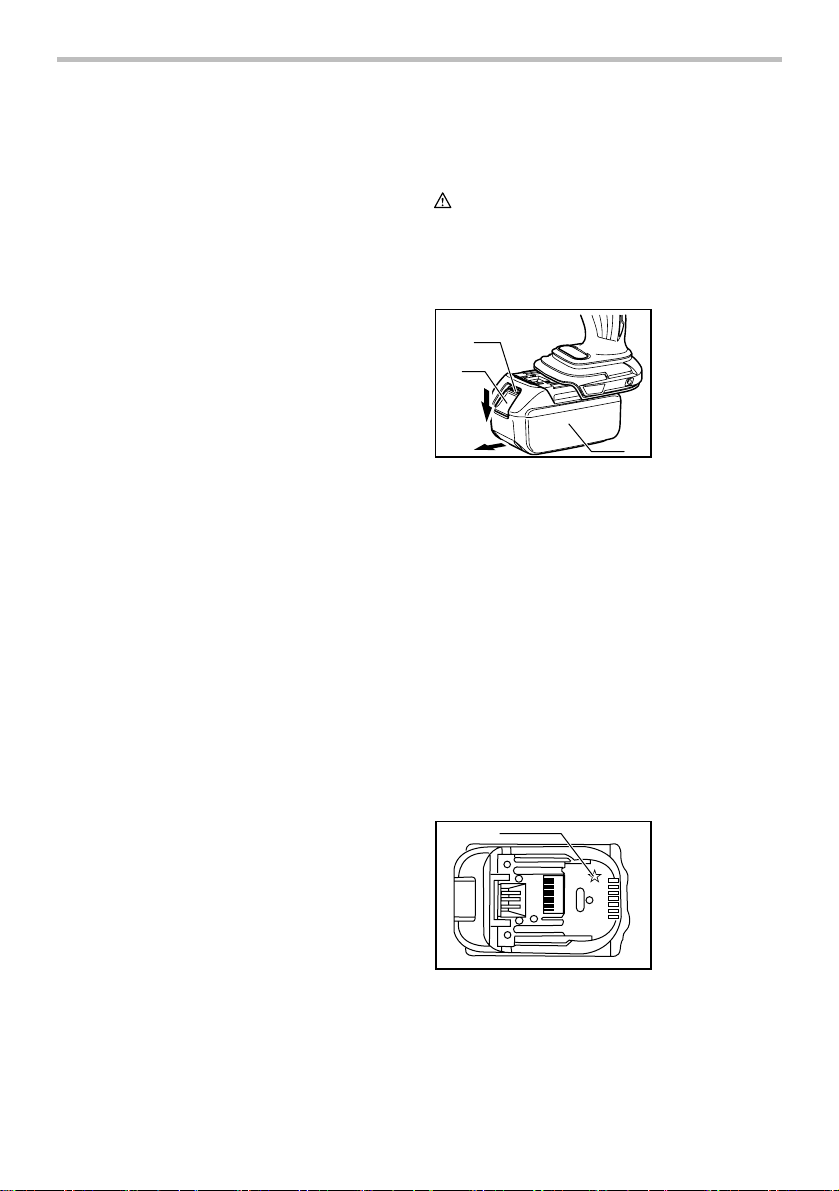

Installing or removing battery cartridge
1
2
3
012580
• Always switch off the tool before installing or
removing of the battery cartridge.
• To remove the battery cartridge, slide it from the
tool while sliding the button on the front of the
cartridge.
• To install the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can see
the red indicator on the upper side of the button, it is
not locked completely. Install it fully until the red
indicator cannot be seen. If not, it may accidentally
fall out of the tool, causing injury to you or someone
around you.
• Do not use force when installing the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
Battery protection system
(Lithium-ion battery with star marking)
1
012128
Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically cuts
off power to the tool to extend battery life.
The tool will automatically stop during operation if the tool
and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes
it to draw an abnormally high current.
In this situation, release the trigger switch on
the tool and stop the application that caused
the tool to become overloaded. Then pull the
trigger switch again to restart.
If the tool does not start, the battery is
overheated. In this situation, let the battery
cool before pulling the trigger switch again.
• Low battery voltage:
The remaining battery capacity is too low and
the tool will not operate. In this situation,
remove and recharge the battery.
Switch action
1
012572
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the "OFF" position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
NOTE:
• The tool automatically stops if you keep pulling the
switch trigger for about 130 seconds.
Lighting up the front lamp
CAUTION:
• Do not look in the light or see the source of light
directly.
1
012573
1. Lamp
1. Switch trigger
1. Star marking
1. Red indicator
2. Button
3. Battery cartridge

6
1
012582
To turn on the lamp status, press the button for few
seconds. To turn off the lamp status, press the button
for few seconds again.
With the lamp status ON, pull the switch trigger to turn on
the lamp. To turn off, release it. The lamp goes out
approximately 10 seconds after releasing the switch
trigger.
With the lamp status OFF, the lamp will not turn on even if
the trigger is pulled.
NOTE:
• To confirm the lamp status, pull the trigger. When
the lamp lights up by pulling the switch trigger, the
lamp status is ON. When the lamp does not come
on, the lamp status is OFF.
• While pulling the switch trigger, the lamp status
cannot be changed.
• For approximately 10 seconds after releasing the
switch trigger, the lamp status can be changed.
Reversing switch action
1
AB
012576
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.

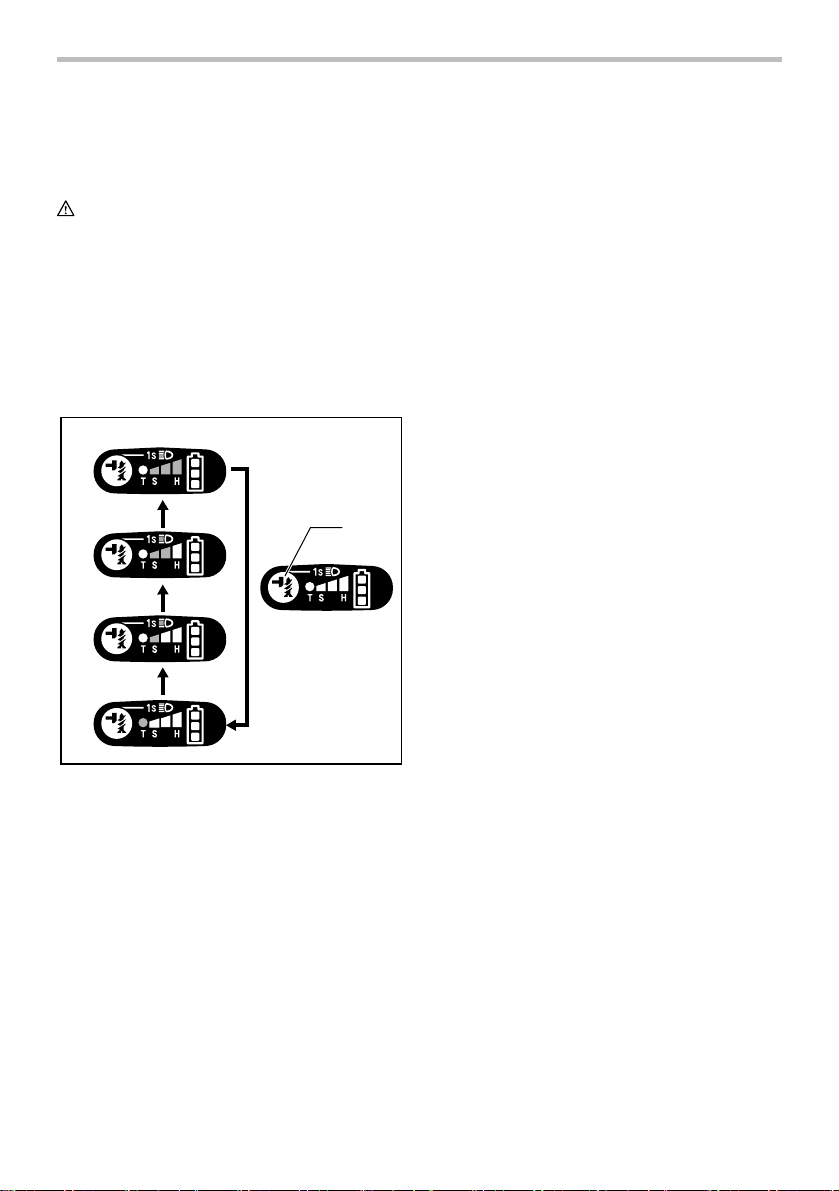

Changing the impact force
1
2
3
4
5
6
012609
1. Changed in four steps
2. Hard
3. Medium
4. Soft
5. T mode
6. Button
1. Reversing
switch lever
1. Button

7

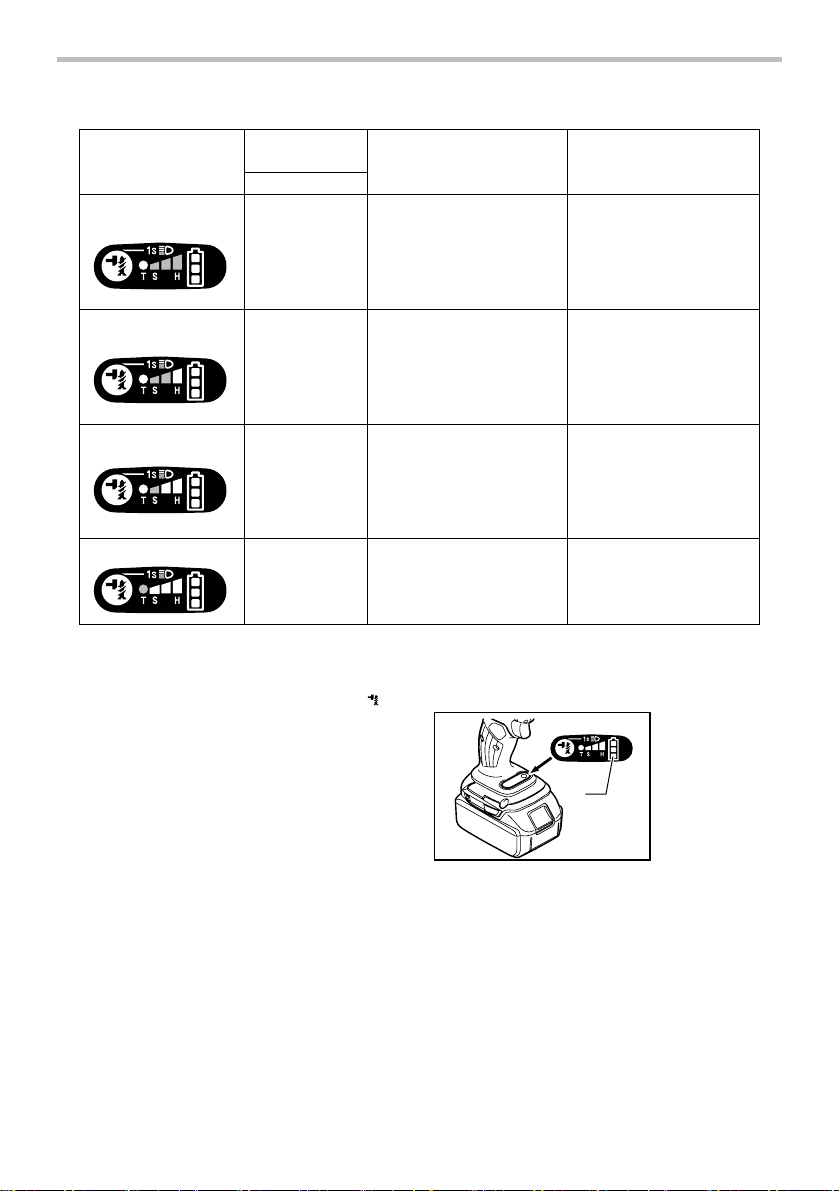

Impact force grade
displayed on panel
Maximum blows
Application Work
Hard
Medium
Soft
Tightening when force
and speed are desired.
Tightening when a good
finishing is needed.
Tightening when excessive
tightening need to be avoided
because of potentially clogged
female screw and broken or
damaged screw head.
Tightening in underwork
material/ Tightening long
screws/ Tightening bolts.
Tightening in the finishing
board, plaster board.
Tightening sash screw/
Tightening small screws
such as M6.
XDT06
3,400
(min )
-1
2,800
(min )
-1
1,300
(min )
-1
T mode
Tightening when speed
and good finishing are needed.
Tightening self
drilling screws.
2,800
(min )
-1
013974
The impact force can be changed in four steps: hard,
medium, soft, and T mode.
This allows a tightening suitable to the work.
Every time the button is pressed, the number of blows
changes in four steps.
"T" is a special mode for fastening self drilling screws. In
this mode, the tool starts to drive a screw with faster
rotation, which is suited for drilling with the self-drilling
-screw tip. Once the tool starts to tighten the screw, it
impacts in medium force grade.
For approximately one minute after releasing the switch
trigger, the impact force can be changed.
NOTE:
• When all lamps on the switch panel go out, the tool
is turned off to save the battery power. The impact
force grade can be checked by pulling the switch
trigger to the extent that the tool does not operate.
• While pulling the switch trigger, the impact force
grade cannot be changed.
Indicating the remaining battery
capacity
1
012583
When you pull the switch trigger, the LED display shows
the remaining battery capacity.
The remaining battery capacity is shown as the following
table.
1. Battery capacity

8
LED indicator status Remaining battery capacity
About 50% or more
About 20% - 50%
About less than 20%
012273
NOTE:
• When the LED display goes off, the tool is turned off
to save the battery power. To check the remaining
battery capacity, slightly pull the switch trigger.
• The LED display goes off approximately one
minute after releasing the switch trigger.
• When the tool is overheated, the light flashes once
per second for one minute, and then the LED
display goes off. In this case, cool down the tool
before operating again.
• When the LED display lights up and the tool stops
even with a recharged battery cartridge, cool down
the tool fully. If the status will not change, stop using
and have the tool repaired by a Makita local service
center.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Installing or removing driver bit or socket bit
12 mm
(15/32”)
9 mm
(3/8”)
001266
Use only bits that has inserting portion shown in the
figure.
12
012716
To install the bit, insert the bit into the sleeve as far as it
will go.
12
011406
To remove the bit, pull the sleeve in the direction of the
arrow and pull the bit out.
NOTE:
• When it is difficult to insert the bit, pull the sleeve
and insert it into the sleeve as far as it will go.
• After inserting the bit, make sure that it is firmly
secured. If it comes out, do not use it.
Hook
123
012581
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw. To
remove, loosen the screw and then take it out.
1. Bit
2. Sleeve
1. Groove
2. Hook
3. Screw
1. Bit
2. Sleeve

9
OPERATION
012584
The proper fastening torque may differ depending upon the
kind or size of the screw/bolt, the material of the workpiece
to be fastened, etc. The relation between fastening torque
and fastening time is shown in the figures.
120
100
80
60
40
20
M14(9/16")
M12(1/2")
M10(3/8")
M8(6/16")
Standard bolt
N m
Fastening torque
Fastening time (S)
Proper fastening torque
(ft.lbs)
(87)
(72)
(58)
(43)
(29)
(14)
0
140
(101)
1.02.03.0
M16(5/8")
M16(5/8")
M14(9/16")
M12(1/2")
M10(3/8")
M8(6/16")
012777
0
High tensilebolt
Fastening torque
Fastening time (S)
Proper fastening torque
1.02.03.0
M14(9/16")
M12(1/2")
M10(3/8")
200
(145)
180
(130)
160
(116)
140
(101)
120
(87)
100
(72)
80
(58)
60
(43)
40
(29)
20
(14)
N m
(ft.lbs)
M8(5/16")
M14(9/16")
M12(1/2")
M10(3/8")
M8(5/16")
012776
Hold the tool firmly and place the point of the driver bit in
the screw head. Apply forward pressure to the tool to the
extent that the bit will not slip off the screw and turn the
tool on to start operation.
NOTE:
• Use the proper bit for the head of the screw/bolt
that you wish to use.
• When fastening M8 or smaller screw, choose a
proper impact force and carefully adjust pressure
on the switch trigger so that the screw is not
damaged.
• Hold the tool pointed straight at the screw.
• If the impact force is too strong you tighten the
screw for a time longer than shown in the figures,
the screw or the point of the driver bit may be
overstressed, stripped, damaged, etc. Before
starting your job, always perform a test operation to
determine the proper fastening time for your screw.
The fastening torque is affected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Driver bit or socket bit
Failure to use the correct size driver bit or socket
bit will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefficient and the
class of bolt are the same, the proper fastening
torque will differ according to the diameter of
bolt.
• Even though the diameters of bolts are the
same, the proper fastening torque will differ
according to the torque coefficient, the class of
bolt and the bolt length.
4. The manner of holding the tool or the material of
driving position to be fastened will affect the
torque.
5. Operating the tool at low speed will cause a
reduction in the fastening torque.

10
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance except for the
following troubleshooting related to the light.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Screw bits
• Socket bits
• Hook
• Plastic carrying case
• Various type of Makita genuine batteries and
chargers
• Bit-piece
• Battery protector
• Tool hanger
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

11
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle XDT06
Vis de mécanique 4 mm - 8 mm (5/32" - 5/16")
Boulon standard 5 mm - 16 mm (3/16" - 5/8")
Capacités
Boulon à haute résistance 5 mm - 14 mm (3/16" - 9/16")
Mode d’impact (puissant) 0 - 2 800 /min
Mode d’impact (moyen) 0 - 2 300 /min
Mode d’impact (faible) 0 - 1 400 /min
Vitesse à vide (T/MIN)
Mode T 0 - 2 800 /min
Mode d’impact (puissant) 0 - 3 400 /min
Mode d’impact (moyen) 0 - 2 800 /min
Mode d’impact (faible) 0 - 1 300 /min
Percussions par minute
Mode T 0 - 2 800 /min
Longueur totale 129 mm (5-1/8")
Tension nominale C.C. 18 V
Batterie standard BL1815 / BL1815N BL1830 / BL1840
Poids net 1,2 kg (2,7 lbs) 1,5 kg (3,3 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003
GEA006-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues vous
réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7.
Ne maltraitez pas le cordon. N'utilisez jamais le
cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart
des sources de chaleur, de l'huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé lorsque
les cordons sont endommagés ou enchevêtrés.

12
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10.
Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utilisez
un outil électrique. Évitez d'utiliser un outil
électrique si vous êtes fatigué ou si vous avez
pris une drogue, de l'alcool ou un médicament.
Un moment d'inattention pendant l'utilisation d'un
outil électrique peut entraîner une grave blessure.
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront moins
élevés si vous utilisez des dispositifs de protection
tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12.
Évitez les démarrages accidentels. Assurez-vous
que l’interrupteur soit en position d'arrêt avant
de brancher l'outil à la prise électrique et/ou au
bloc-piles, avant de prendre ou de transporter
l’outil.
Vous ouvrez la porte aux accidents si vous
transportez les outils électriques avec le doigt sur
l’interrupteur ou si vous les branchez alors que
l’interrupteur est en position de marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. To ute c l é
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les risques
liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique adéquat
et respectez le régime pour lequel il a été conçu, il
effectuera un travail de meilleure qualité et de
façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un danger
et doit être réparé.
19.
Débranchez la fiche de la source d'alimentation
et/ou retirez le bloc-piles de l'outil électrique
avant d'effectuer tout réglage, de changer un
accessoire ou de ranger l'outil électrique.
De
telles mesures préventives réduisent les risques de
démarrage accidentel de l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Utilisation et entretien des outils alimentés par
batterie
24. Pour recharger, utilisez uniquement le
chargeur spécifié par le fabricant. L'utilisation
d'un chargeur conçu pour un type donné de
bloc-piles comporte un risque d'incendie lorsqu'il
est utilisé avec un autre type de bloc-piles.

13
25. N'utilisez un outil électrique qu'avec le
bloc-piles conçu spécifiquement pour cet outil.
Il y a risque de blessure ou d'incendie si un autre
bloc-piles est utilisé.
26. Lorsque vous n'utilisez pas le bloc-piles,
rangez-le à l'écart des objets métalliques tels
que trombones, pièces de monnaie, clés,
clous, vis ou autres petits objets métalliques
qui risquent d'établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
27. Dans des conditions d'utilisation inadéquates
de la batterie, il peut y avoir fuite d'électrolyte;
évitez tout contact avec ce liquide. En cas de
contact accidentel, rincez avec beaucoup
d’eau. Si le liquide pénètre dans vos yeux, il
faut aussi consulter un médecin. L'électrolyte
qui s'échappe de la batterie peut causer des
irritations ou des brûlures.
Réparation
28. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera ainsi
assuré.
29. Suivez les instructions de lubrification et de
changement des accessoires.
30. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
GEB054-1
CONSIGNES DE SÉCURITÉ
POUR LE TOURNEVIS À CHOCS
SANS FIL
1. Tenez l'outil par ses surfaces de prise isolées
pendant toute opération où l’accessoire de
fixation pourrait venir en contact avec un
câblage dissimulé. En cas de contact avec un
conducteur sous tension, les pièces métalliques à
découvert de l'outil pourraient devenir sous
tension et risqueraient de transmettre une
décharge électrique à l'utilisateur.
2. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
3. Tenez l'outil fermement.
4. Portez une protection d'oreilles.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
UNE UTILISATION INCORRECTE ou le non-respect
des règles de sécurité énoncées dans le présent
manuel d’instructions peut provoquer des blessures
graves.
USD302-1
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
・volts
・courant continu
・vitesse à vide
・tours ou alternances par minute
・nombre de frappes
ENC007-7
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d'utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux,
rincez-les à l'eau claire et consultez
immédiatement un médecin. Il y a risque de
perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d'autres objets
métalliques, par exemple des clous, des
pièces de monnaie, etc.
(3) Évitez d'exposer la batterie à l'eau ou à la
pluie.

14
Un court-circuit de la batterie pourrait
provoquer un fort courant, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez pas l'outil ou la batterie dans des
endroits où la température risque d'atteindre
ou de dépasser 50 ゚C (122 ゚F).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Prenez garde d'échapper ou de heurter la
batterie.
9. N'utilisez pas une batterie si elle est
endommagée.
CONSERVEZ CE MODE
D'EMPLOI.
Conseils pour obtenir la durée de service
maximale de la batterie
1. Rechargez la batterie avant qu'elle ne soit
complètement déchargée.
Arrêtez toujours l'outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie
complètement chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10 ゚C et 40 ゚C (50 ゚
F - 104 ゚F). Si la batterie est chaude, laissez-la
refroidir avant de la recharger.
4. Rechargez la batterie tous les six mois si
l’appareil n’est pas utilisé pendant de longues
périodes.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
que sa batterie est retirée avant de l'ajuster ou de
vérifier son fonctionnement.
Installation ou retrait de la batterie
1
2
3
012580
• Mettez toujours l’appareil hors tension avant
d’installer ou de retirer la batterie.
•
Pour retirer la batterie, faites-la glisser de l’outil tout
en faisant glisser le bouton se trouvant à l’avant.
•
Pour installer la batterie, alignez sa languette sur la
rainure pratiquée dans le boîtier, et glissez la batterie
en place. Insérez-la toujours à fond jusqu'à ce que
vous entendiez un clic. Si vous pouvez voir
l’indicateur rouge situé sur le dessus du bouton, la
batterie n’est pas complètement verrouillée.
Installez-la à fond jusqu’à ce que vous ne puissiez
plus voir l’indicateur rouge. Dans le cas contraire, elle
pourrait tomber de l'outil et entraîner des blessures.
• N'installez pas la batterie par la force. Si la batterie
ne glisse pas facilement, c'est qu'elle n'est pas
insérée correctement.
Système de protection de la batterie
(batterie lithium-ion marquée d’une étoile)
1
012128
Les batteries lithium-ion marquées d’une étoile sont
équipées d’un système de protection. Ce système coupe
automatiquement l’alimentation de l’outil pour augmenter
la durée de vie de la batterie.
1. Étoile
1. Indicateur rouge
2. Bouton
3. Batterie

15
L'outil s’arrête automatiquement pendant l'utilisation
lorsque l'outil et/ou la batterie sont dans l’une des
situations suivantes :
• En surcharge :
L'outil est utilisé d’une manière entraînant une
consommation anormale de courant.
Dans cette situation, relâchez la gâchette et
arrêtez l'activité qui entraîne une surcharge
de l'outil. Puis appuyez de nouveau sur la
gâchette pour redémarrer.
Si l’outil ne démarre pas, la batterie est en
surchauffe. Dans cette situation, laissez
refroidir la batterie avant d'appuyer de
nouveau sur la gâchette.
• Tension de la batterie faible :
La capacité restante de la batterie est trop
faible pour que l'outil puisse fonctionner. Dans
cette situation, retirez et rechargez la batterie.
Interrupteur
1
012572
ATTENTION:
• Avant d'insérer la batterie dans l'outil, vérifiez
toujours que la gâchette fonctionne bien et revient
en position d'arrêt lorsque relâchée.
Pour mettre l'outil en marche, appuyez simplement sur la
gâchette. La vitesse de l'outil augmente à mesure que
l'on accroît la pression exercée sur la gâchette. Pour
l'arrêter, relâchez la gâchette.
NOTE:
• L’outil s’arrête automatiquement si la gâchette est
actionnée pendant plus de 130 secondes.
Allumage de la lampe avant
ATTENTION:
• Evitez de regarder directement le faisceau
lumineux ou sa source.
1
012573
1
012582
Pour activer l’éclairage, appuyez sur pendant
quelques secondes. Pour désactiver l’éclairage,
appuyez de nouveau sur pendant quelques
secondes.
Lorsque l’éclairage est activé (ON), actionnez la
gâchette pour allumer la lampe. Pour l’éteindre, relâchez
la gâchette. La lampe s’éteint environ 10 secondes après
avoir relâché la gâchette.
Lorsque l’éclairage est désactivé (OFF), la lampe ne
s’allumera pas, même si la gâchette est actionnée.
NOTE:
• Pour connaître l’état de l’éclairage, actionnez la
gâchette. Lorsque la lumière s'allume quand la
gâchette est actionnée, l’éclairage est activé (ON).
Lorsque la lumière ne s’allume pas, l’éclairage est
désactivé (OFF).
• L'état de l’éclairage ne peut pas être modifié
lorsque la gâchette est actionnée.
• L’état de l’éclairage peut être modifié environ 10
secondes après avoir relâché la gâchette.
Inverseur
1
AB
012576
L'outil possède un inverseur qui permet de changer le
sens de rotation. Enfoncez le levier inverseur du côté A
pour une rotation dans le sens des aiguilles d'une montre,
1. Levier inverseur
1. Bouton
1. Lampe
1. Gâchette

16
ou du côté B pour une rotation dans le sens inverse des
aiguilles d'une montre.
La pression sur la gâchette n'est pas possible lorsque le
levier inverseur se trouve en position neutre.
ATTENTION:
• Vérifiez toujours le sens de rotation avant de mettre
l'outil en marche.
• N'actionnez l'inverseur qu'une fois que l'outil est
complètement arrêté. Si vous changez le sens de
rotation avant l'arrêt de l'outil, vous risquez de
l'endommager.
• Lorsque vous n'utilisez pas l'outil, placez toujours le
levier inverseur en position neutre.
Modification de la force d’impact
1
2
3
4
5
6
012609
1. Choix de quatre niveaux
2. Rude
3. Moyenne
4. Doux
5. Mode T
6. Bouton

17
Niveau de la force
d’impact affiché sur le panneau
Nombre maximal
de coups Application Tâche
Rude
Moyenne
Doux
Serrage lorsqu’on a besoin
de force et de vitesse.
Serrage lorsqu'une bonne
finition est nécessaire.
On doit éviter de l'utiliser lorsque
le besoin de serrage est trop
important, car cela pourrait bloquer
une vis femelle ou endommager
la tête de la vis.
Travailler dans un matériau
de soutien/Serrer des vis
longues/Serrer des
boulons.
Travailler sur la plaque
de finition, plaque
de plâtre.
Serrer une vis à bascule/
Serrer des petites vis,
comme des M6.
XDT06
3 400
(min )
-1
2 800
(min )
-1
1 300
(min )
-1
Mode T Serrage, lorsque la vitesse
et une bonne finition sont
nécessaires.
Serrage de vis
autoperceuses.
2 800
(min )
-1
013974
La force d’impact peut être réglée sur quatre niveaux :
puissante, moyenne, faible et mode T.
Ceci permet un serrage adéquat selon la tâche.
Chaque fois que vous appuyez sur le bouton , le
nombre de coups change selon quatre niveaux.
Le mode « T » est conçu pour fixer des vis
autoperceuses. En ce mode, l’outil fixe les vis avec une
rotation plus rapide, ce qui est adapté pour percer à l'aide
de l'extrémité de la vis autoperceuse. Quand l'outil
commence à serrer la vis, la force d'impact est moyenne
.
Pendant environ une minute après avoir relâché la
gâchette, la force d’impact peut être modifiée.
NOTE:
•
Lorsque tous les voyants du tableau de commande
s’éteignent, l’outil est arrêté pour économiser la
puissance de la batterie. Il est possible de vérifier le
niveau de la force d’impact en appuyant sur la
gâchette jusqu’au point de fonctionnement de l’outil.
• Lorsque la gâchette est actionnée, la force d'impact
ne peut être modifiée.
Affiche la capacité restante de la
batterie.
1
012583
Lorsque la gâchette est actionnée, l’affichage DEL
affiche la capacité restante de la batterie.
Le tableau suivant indique la capacité restante de la
batterie.
1. Capacité de la
batterie

18
État du voyant DEL
Puissance restante de la batterie
Environ 50 % ou plus
De 20 à 50 % environ
Environ 20 %
012273
NOTE:
• Lorsque l’affichage DEL s’éteint, l’outil est éteint
pour économiser la batterie. Pour vérifier la
capacité restante de la batterie, appuyez
légèrement sur la gâchette.
• L’affichage DEL s’éteint environ une minute après
avoir relâché la gâchette.
• Lorsque l’outil surchauffe, la lampe clignote une
fois par minute et l'affichage DEL s'éteint ensuite.
Dans ce cas, il faut laisser refroidir l’outil avant de
l’utiliser à nouveau.
• Si l’affichage DEL s’allume et que l’outil s’arrête
même avec une batterie rechargée, laissez l’outil
refroidir complètement. Si cela ne change rien,
cessez d'utiliser l'outil et faites-le réparer dans un
centre de service après-vente local Makita.
ASSEMBLAGE
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
que sa batterie est retirée avant d'effectuer tout
travail dessus.
Installation ou retrait de l'embout ou l'embout
à douille
12 mm
(15/32”)
9 mm
(3/8”)
001266
Utilisez seulement des embouts dont la partie s'insérant
dans le manchon correspond à l'illustration.
12
012716
Pour installer le foret, insérez le foret à fond dans le
manchon.
12
011406
Pour retirer l'embout, tirez le manchon dans le sens de la
flèche et dégagez l'embout.
NOTE:
• S'il est difficile d'insérer l'embout, tirez sur le
manchon, puis insérez l'embout à l'intérieur aussi
loin que possible.
•
Après avoir inséré le foret, assurez-vous qu'il est
bien en place. S'il sort du manchon, ne l'utilisez pas.
Crochet
123
012581
L'outil est équipé d'un crochet pratique qui permet de le
suspendre temporairement. Il s'installe d'un côté comme
de l'autre de l'outil.
Pour installer le crochet, insérez-le dans les rainures
situées de chaque côté du carter de l'outil, puis serrez-le
avec une vis. Pour le retirer, desserrez la vis et
enlevez-la.
1. Embout
2. Manchon
1. Rainure
2. Crochet
3. Vis
1. Embout
2. Manchon

19
UTILISATION
012584
Le couple de serrage peut varier en fonction du type ou
de la dimension de la vis/du boulon, du matériau de la
pièce à fixer, etc. Le rapport entre le couple de serrage et
le temps de serrage est donné à la figure.
120
100
80
60
40
20
M14(9/16")
M12(1/2")
M10(3/8")
M8 (6/16")
Boulon standard
N m
Couple de serrage
Temps de serrage (S)
Couple de serrage adéquat
(ft.lbs)
(87)
(72)
(58)
(43)
(29)
(14)
0
140
(101)
1,0 2,0 3,0
M16(5/8")
M16(5/8")
M14(9/16")
M12(1/2")
M10(3/8")
M8 (6/16")
012777
0
Boulon à haute résistance
Couple de serrage
Temps de serrage (S)
Couple de serrage adéquat
1,0 2,0 3,0
M14(9/16")
M12(1/2")
M10(3/8")
200
(145)
180
(130)
160
(116)
140
(101)
120
(87)
100
(72)
80
(58)
60
(43)
40
(29)
20
(14)
N m
(ft.lbs)
M8(5/16")
M14(9/16")
M12(1/2")
M10(3/8")
M8(5/16")
012776
Tenez votre outil fermement et placez la panne de
l'embout dans la tête de la vis. Appliquez à l'outil une
pression vers l'avant suffisante pour que la panne ne
glisse pas hors de la vis et mettez le contact.
NOTE:
• Utilisez l'embout qui convient à la tête de la vis/du
boulon utilisé(e).
• Lors de la pose de vis M8 ou d’un format plus petit,
choisissez une force d’impact adéquate et dosez
soigneusement la pression exercée sur la gâchette,
pour éviter d’endommager la vis.
• Tenez votre outil bien droit sur la vis.
• Si la force d’impact est excessive, vous devrez
visser la vis plus longtemps qu'illustré sur les
figures. La vis ou la pointe de l’embout pourrait être
foirée, endommagée, soumise à une pression
excessive, etc. Avant de commencer votre tâche,
effectuez toujours une vérification pour déterminer
la durée de serrage appropriée pour votre vis.
Le couple de serrage dépend d'un certain nombre de
facteurs, comme suit. Une fois le serrage terminé, vérifiez
toujours le couple avec une clé dynamométrique.
1. Lorsque la batterie est presque complètement
déchargée, la tension tombe et le couple de
serrage diminue.
2. Embout ou embout à douille
L'utilisation d'un embout ou un embout à douille de
mauvaise dimension entraînera une réduction du
couple de serrage.
3. Boulon
• Même si le coefficient du couple et la catégorie
du boulon sont les mêmes, le couple de
serrage variera en fonction du diamètre de
boulon.
• Même si les diamètres des boulons sont les
mêmes, le couple de serrage variera en
fonction du coefficient de couple, de la
catégorie du boulon et de la longueur du
boulon.
4. Le couple de serrage est affecté par la façon dont
vous tenez l'outil ou la pièce, ou par la position de
vissage.
5. Le fonctionnement de l'outil à vitesse réduite
entraîne une diminution du couple de serrage.

20
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est arrêté et que
la batterie a été retirée avant de tenter d'effectuer
une inspection ou un entretien; sauf en ce qui
concerne le dépannage lié à la lumière.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils ont
été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Forets de vis
• Embouts à douille
• Crochet
• Mallette de transport en plastique
• Les divers types de batteries et chargeurs Makita
authentiques
• Rallonge d'embout
• Protection de la batterie
• Dispositif de suspension de l’outil
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1
Table of contents
Languages:
Other Makita Impact Driver manuals

Makita
Makita TD002G User manual

Makita
Makita 6905B User manual

Makita
Makita TD0101 User manual

Makita
Makita BTD043 User manual

Makita
Makita DTD152 User manual

Makita
Makita DTW250 User manual

Makita
Makita BTD043 User manual

Makita
Makita DTL061RTJ User manual

Makita
Makita 6903VD Quick start guide

Makita
Makita 6906 Quick start guide

Makita
Makita 6903VDW User manual

Makita
Makita DTD136 User manual

Makita
Makita 6940D User manual

Makita
Makita DTD129 User manual

Makita
Makita TW0350 User manual

Makita
Makita tw0200 User manual

Makita
Makita TD003G User manual

Makita
Makita 6901D User manual

Makita
Makita DTD137 User manual

Makita
Makita TD127DWE User manual
