Makita AT1150A User manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
Medium Crown Stapler
Agrafeuse à agrafes moyennes
Grapadora de corona mediana
AT1150A
Wide Crown Stapler
Agrafeuse à agrafes larges
Grapadora de corona ancha
AT2550A
007196

2
ENGLISH
SPECIFICATIONS
• Due to our continuing programme of research and development, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
USB090-2
IMPORTANT SAFETY INSTRUC-
TIONS
WARNING: WHEN USING THIS TOOL, BASIC
SAFETY PRECAUTIONS SHOULD ALWAYS BE FOL-
LOWED TO REDUCE THE RISK OF PERSONAL
INJURY, INCLUDING THE FOLLOWING:
READ ALL INSTRUCTIONS.
1. For personal safety and proper operation and
maintenance of the tool, read this instruction
manual carefully before using the tool.
2. Always wear safety glasses to protect your eyes
from dust or staple injury. The safety glasses
should conform with the requirements of ANSI
Z87.1.
WARNING:
It is an employer’s responsibility to enforce the
use of safety eye protection equipment by the
tool operators and by other persons in the
immediate working area.
3. Wear hearing protection to protect your ears
against exhaust noise and head protection.
Also wear light but not loose clothing. Sleeves
should be buttoned or rolled up. No necktie
should be worn.
4. Rushing the job or forcing the tool is danger-
ous. Handle the tool carefully. Do not operate
when under the influence of alcohol, drugs or
the like.
5. General Tool Handling Guidelines:
(1) Always assume that the tool contains fas-
teners.
(2) Do not point the tool toward yourself or
anyone whether it contains fasteners or
not.
(3) Do not actuate the tool unless the tool is
placed firmly against the workpiece.
(4) Respect the tool as a working implement.
(5) No horseplay.
(6) Do not hold or carry the tool with a finger
on the trigger.
(7) Do not load the tool with fasteners when
any one of the operating controls is acti-
vated.
(8) Do not operate the tool with any power
source other than that specified in the tool
operating/safety instructions.
6. An improperly functioning tool must not be
used.
7. Sparks sometimes fly when the tool is used. Do
not use the tool near volatile, flammable materi-
als such as gasoline, thinner, paint, gas, adhe-
sives, etc.; they will ignite and explode, causing
serious injury.
8. The area should be sufficiently illuminated to
assure safe operations. The area should be
clear and litter-free. Be especially careful to
maintain good footing and balance.
9. Only those involved in the work should be in the
vicinity. Children especially must be kept away
at all times.
10. There may be local regulations concerning
noise which must be complied with by keeping
noise levels within prescribed limits. In certain
cases, shutters should be used to contain
noise.
11. Do not play with the contact element: it pre-
vents accidental discharge, so it must be kept
on and not removed. Securing the trigger in the
ON position is also very dangerous. Never
attempt to fasten the trigger. Do not operate a
tool if any portion of the tool operating controls
is inoperable, disconnected, altered, or not
working properly.
Model AT1150A AT2550A
Air pressure 65 - 120 PSIG (4.4 - 8.3 bar)
Applicable staples 25 mm - 50 mm (1” - 2”)
Staple capacity 140 pcs.
Min. hose diameter 6.5 mm (1/4”)
Dimensions (L x W x H) 370 mm X 87 mm X 290 mm
(14-1/2” X 3-7/16” X 11-3/8”)
370 mm X 76 mm X 260 mm
(14-1/2” X 3” X 10-1/4”)
Net weight 2.2 kg (4.9 lbs) 2.3 kg (5.1 lbs)

3
12. Operate the tool within the specified air pres-
sure on the tool label for safety and longer tool
life. Do not exceed the recommended max.
operating pressure. The tool should not be con-
nected to a source whose pressure potentially
exceeds 200 PSIG (13.6 bar).
13. Never use the tool with other than compressed
air. If bottled gas (carbon dioxide, oxygen, nitro-
gen, hydrogen, air, etc.) or combustible gas
(hydrogen, propane, acetylene, etc.) is used as
a power source for this tool, the tool will
explode and cause serious injury.
14. Always check the tool for its overall condition
and loose screws before operation. Tighten as
required.
15. Make sure all safety systems are in working
order before operation. The tool must not oper-
ate if only the trigger is pulled or if only the con-
tact element is pressed against the wood. It
must work only when both actions are per-
formed. Test for possible faulty operation with
staples unloaded and the contact element in
fully pulled position.
16. Check walls, ceilings, floors, roofing and the
like carefully to avoid possible electrical shock,
gas leakage, explosions, etc. caused by striking
live wires, conduits or gas pipes.
17. Use only staples specified in this manual. The
use of any other staples may cause malfunction
of the tool.
18. Do not permit those uninstructed to use the
tool.
19. Make sure no one is nearby before stapling.
Never attempt to staple from both the inside
and outside at the same time. Staples may rip
through and/or fly off, presenting a grave dan-
ger.
20. Watch your footing and maintain your balance
with the tool. Make sure there is no one below
when working in high locations, and secure the
air hose to prevent danger if there is sudden
jerking or catching.
21. On rooftops and other high locations, staple as
you move forward. It is easy to lose your footing
if you staple while inching backward. When sta-
pling against perpendicular surface, staple from
the top to the bottom. You can perform stapling
operations with less fatigue by doing so.
22. A staple will be bent or the tool can become
jammed if you mistakenly staple on top of
another staple or strike a knot in the wood. The
staple may be thrown and hit someone, or the
tool itself can react dangerously. Place the sta-
ples with care.
23. Do not leave the loaded tool or the air compres-
sor under pressure for a long time out in the
sun. Be sure that dust, sand, chips and foreign
matter will not enter the tool in the place where
you leave it setting.
24. Do not point the ejection port at anyone in the
vicinity. Keep hands and feet away from the
ejection port area.
25. When the air hose is connected, do not carry
the tool with your finger on the trigger or hand it
to someone in this condition. Accidental firing
can be extremely dangerous.
26. Handle the tool carefully, as there is high pres-
sure inside the tool that can be dangerous if a
crack is caused by rough handling (dropping or
striking). Do not attempt to carve or engrave on
the tool.
27. Stop stapling operations immediately if you
notice something wrong or out of the ordinary
with the tool.
28. Always disconnect the air hose and remove all
of the staples:
• When unattended.
• Before performing any maintenance or
repair.
• Before cleaning a jam.
• Before moving the tool to a new location.
29. Perform cleaning and maintenance right after
finishing the job. Keep the tool in tip-top condi-
tion. Lubricate moving parts to prevent rusting
and minimize friction-related wear. Wipe off all
dust from the parts.
30. Do not modify tool without authorization from
Makita.
31. Do not attempt to keep the trigger or contact
element depressed with tape or wire. Death or
serious injury may occur.
32. Always check contact element as instructed in
this manual. staples may be driven accidentally
if the safety mechanism is not working cor-
rectly.
33. Ask Makita’s Authorized service centers for
periodical inspection of the tool.
34. To maintain product SAFETY and RELIABILITY,
maintenance and repairs should be performed
by Makita Authorized or Factory Service Cen-
ters, always using Makita replacement parts.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety
rules stated in this instruction manual
may cause serious personal injury.

4

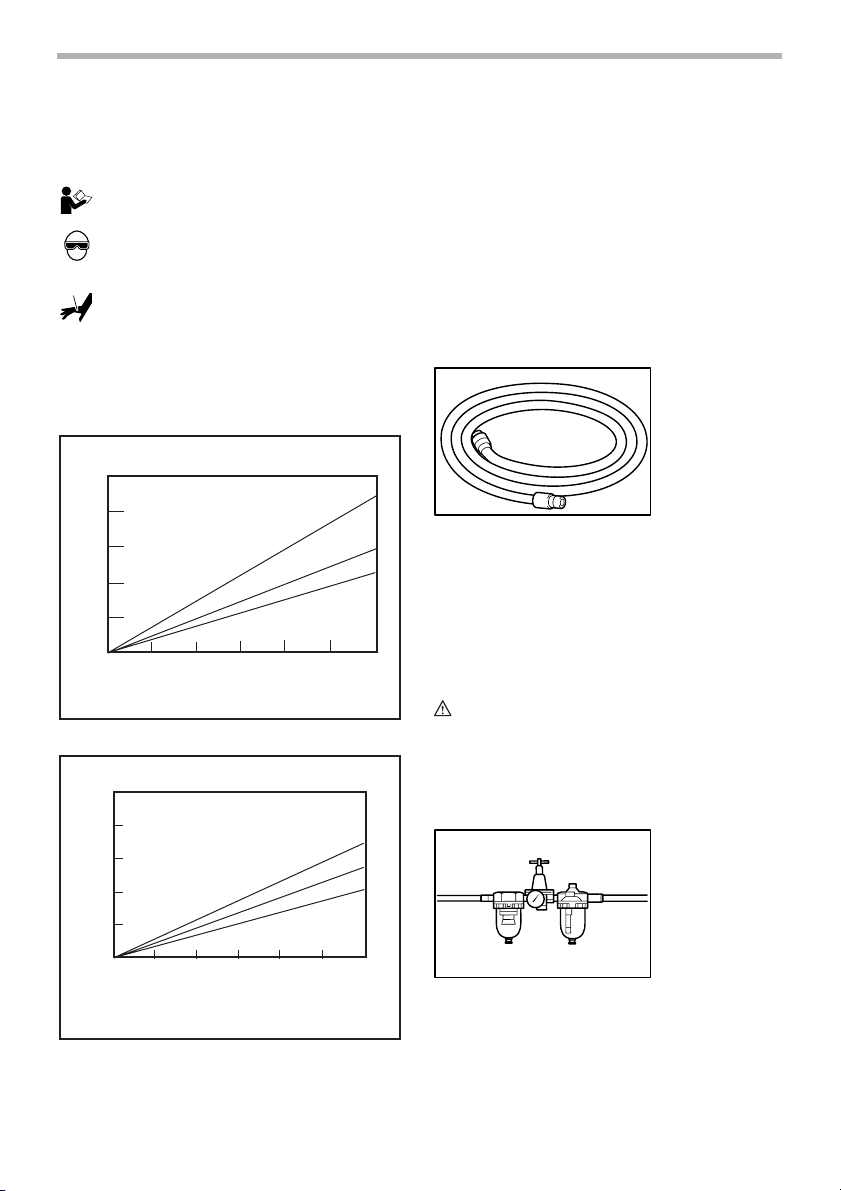

SYMBOLS
USD501-1
The followings show the symbols used for tool.
....................Read and understand tool labels and
manual.
....................Operators and others in work area
must wear safety glasses with side
shields.
....................Keep fingers away from trigger when
not driving fasteners to avoid acci-
dental firing.
INSTALLATION
Selecting compressor
The air compressor must comply with the requirements
of ANSI B19.3.
Select a compressor that has ample pressure and air

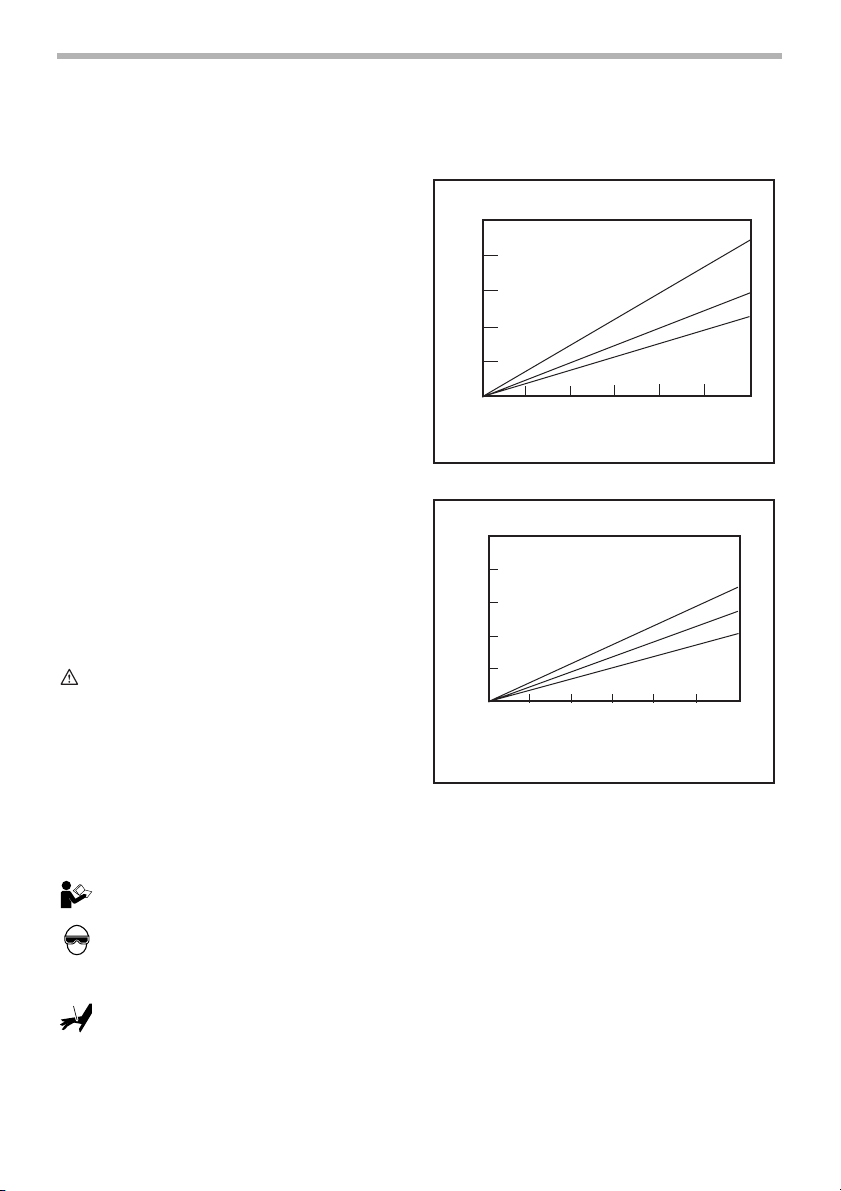

output to assure cost-efficient operation. The graph
shows the relation between stapling frequency, applica-
ble pressure and compressor air output.
Thus, for example, if stapling takes place at a rate of
approximately 60 times per minute at a compression of
100 PSIG (6.8 bar), a compressor with an air output over
3 ft3/minute is required.
Pressure regulators must be used to limit air pressure to
the rated pressure of the tool where air supply pressure
exceeds the tool’s rated pressure. Failure to do so may
result in serious injury to tool operator or persons in the
vicinity.

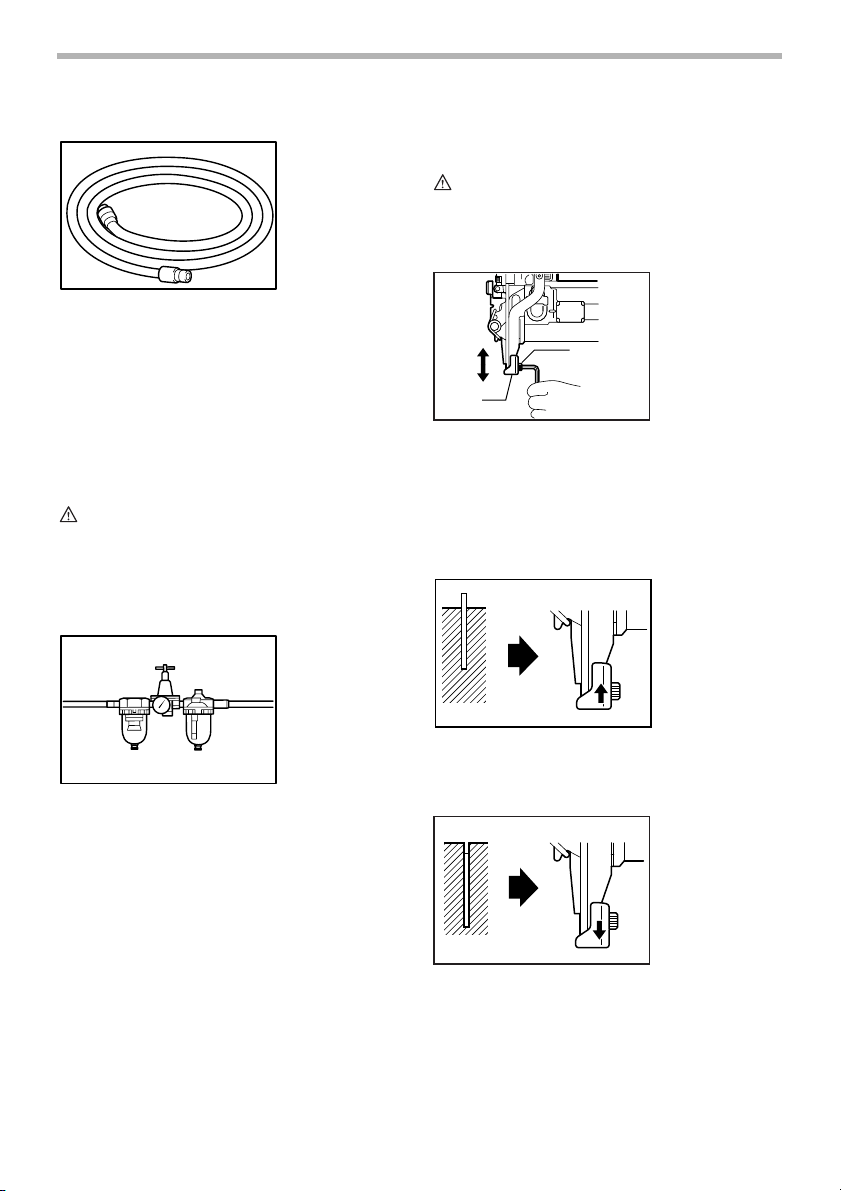

Selecting air hose
Use an air hose as large and as short as possible to
assure continuous, efficient stapling operation. With an
air pressure of 70 PSIG (4.9 bar), an air hose with an
internal diameter of over 8.5 mm (5/16”) and a length of
less than 20 m (6.6 ft.) is recommended when the inter-
val between each stapling is 0.5 seconds. Air supply
hoses shall have a minimum working pressure rating of
150 PSIG (10 bar) or 150 percent of the maximum pres-
sure produced in the system whichever is higher.
CAUTION:
•Low air output of the compressor, or a long or
smaller diameter air hose in relation to the stapling
frequency may cause a decrease in the driving
capability of the tool.
Lubrication

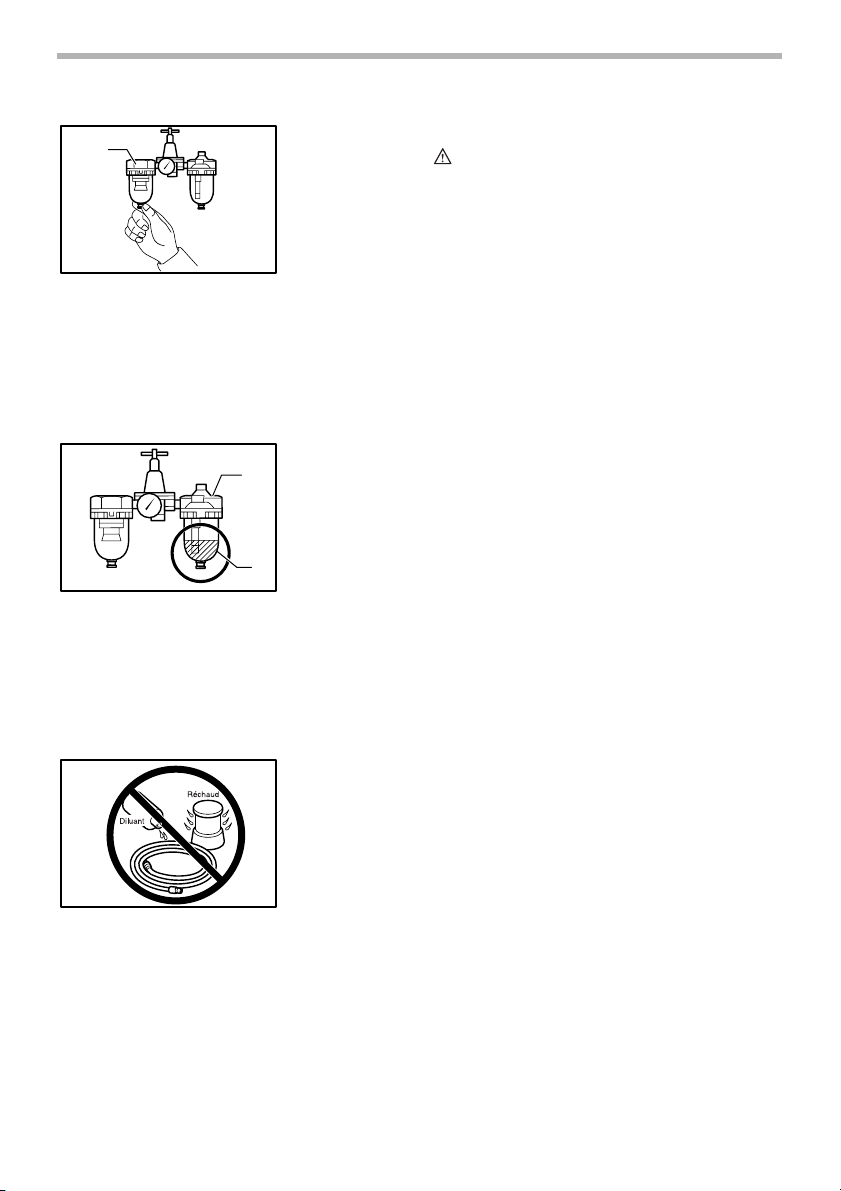

To insure maximum performance, install an air set (oiler,
regulator, air filter) as close as possible to the tool. Adjust
the oiler so that one drop of oil will be provided for every
50 staples.
010203040 5060
0
1
2
3
4
5
(ft /min.)
Compressor air output per minute
Nailing frequency (times/min)
115PSIG(7.8bar)
100PSIG(6.8bar)
85PSIG(5.8bar)
3
007309
010203040 5060
0
1
2
3
4
5
Compressor air output per minute
Nailing frequency (times/min)
115PSIG(7.8bar)
100PSIG(6.8bar)
85PSIG(5.8bar)
(ft /min.)
3
007314
004294
004295

5
When an air set is not used, oil the tool with pneumatic
tool oil by placing 2 (two) or 3 (three) drops into the air fit-
ting. This should be done before and after use. For
proper lubrication, the tool must be fired a couple of
times after pneumatic tool oil is introduced.
FUNCTIONAL DESCRIPTION
CAUTION:
•Always disconnect the hose before adjusting or
checking function on the tool.

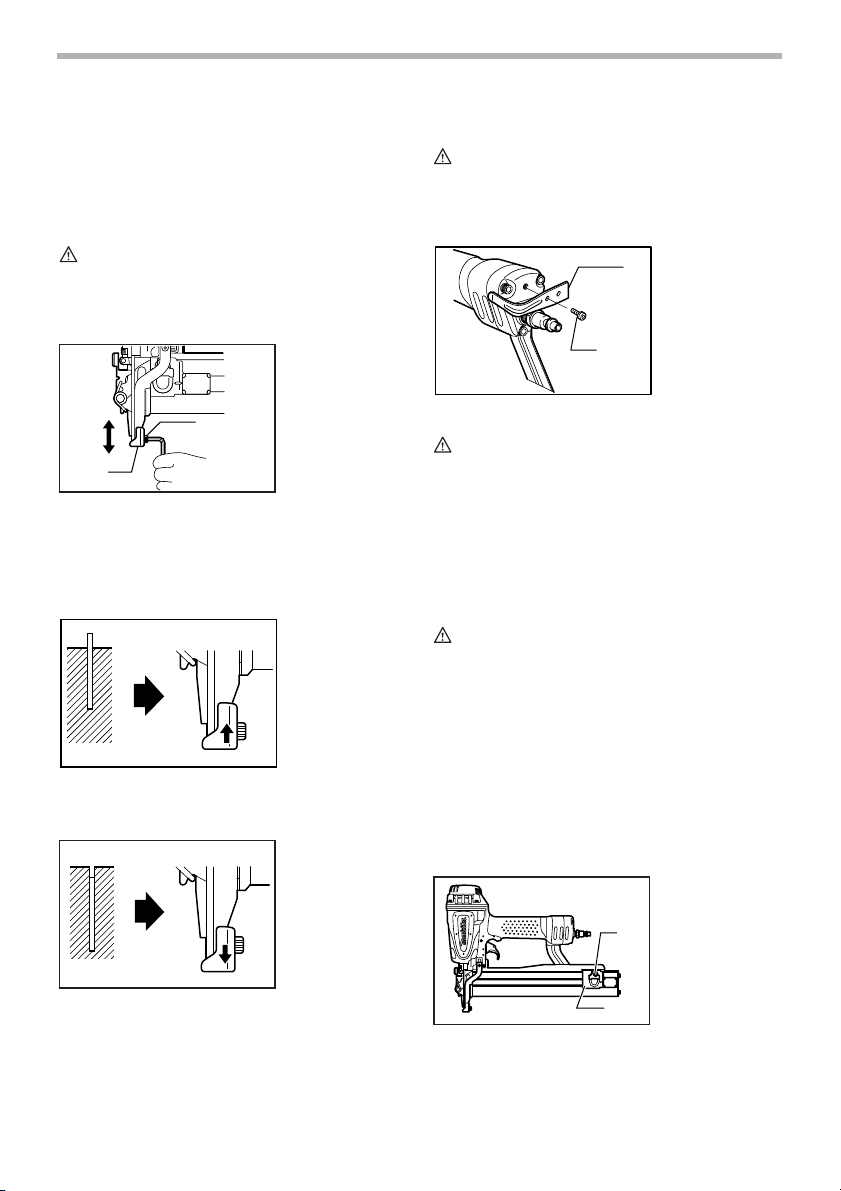

Adjusting depth of stapling
To adjust the depth of stapling, loosen the bolt by using
the hex wrench provided with the tool and then slide the
depth adjusting plate up or down.
If staples cannot be driven deep enough, slide the adjust-
ing plate in the direction of arrow as shown in the figure.
If the staples are driven too deep, slide the adjustinhg
plate in the direction of arrow as shown in the figure.
The depth can be adjusted 5 mm to the maximum.
Tighten the bolt securely at the right position after adjust-
ing.
ASSEMBLY
CAUTION:
•Always disconnect the hose before carrying out any
work on the tool.
Hook
CAUTION:
•Always disconnect the hose from the tool.
•Never hook the tool at high location or on potentially
unstable surface.

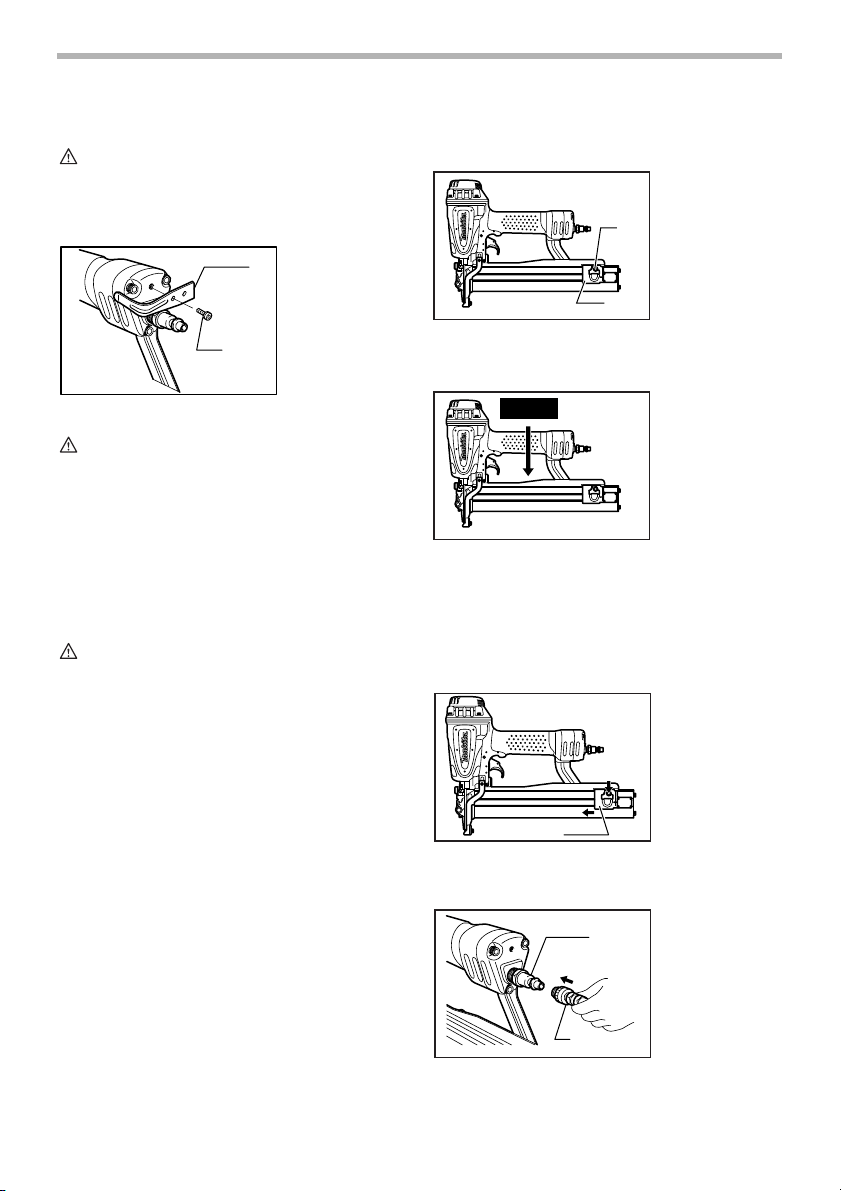

The hook is convenient for hanging the tool temporarily.
Secure the hook on the tool with the provided screw
using either of two holes in the hook as shown in the fig-
ure.
Loading stapler
CAUTION:
•Always disconnect the hose before loading the tool.
•Do not use deformed staples or staple strip. Failure
to do so causes poor staple feeding.
•Always use staples specified in this instruction
manual. Failure to do so causes poor staple feed-
ing.
•Always return the pusher slowly and gently while
holding it with a hand.
Select staples suitable for your work. Make sure that the
hose is disconnected from the tool.
1. Pull the pusher to the rear of magazine and hook
the groove in the pusher on the lock pin.
1. Depth adjusting
plate
2. Hex wrench
1
2
007200
007202
007201
1. Hook
2. Screw
1. Lock pin
2. Pusher
1
2
007315
1
2
007211

6
2. Insert strip of staples into the magazine. Two strips
of staples can be loaded.
3. Depress the lock pin lightly and pull the pusher to
unhook it.
With the lock pin depressed, return the pusher
slowly and gently to the original position.
Keep depressing the pusher until it passes through.
Connecting air hose
Slip the air socket of the air hose onto the air fitting on the
stapler. Be sure that the air socket locks firmly into posi-
tion when installed onto the air fitting. A hose coupling
must be installed on or near the tool in such a way that
the pressure reservoir will discharge at the time the air
supply coupling is disconnected.
OPERATION
CAUTION:
•Make sure all safety systems are in working order
before operation.
1. Pull the trigger first and then place the contact ele-
ment against the workpiece.
2. To drive a staple, you may place the contact ele-
ment against the workpiece and pull the trigger, or
No. 1 method is for continuous stapling.
No. 2 method is for intermittent stapling, when you wish
to drive a staple carefully and very accurately.
CAUTION:
•However when the tool is set to the “Intermittent
Staplling”mode, WITH THE TRIGGER HELD IN A
HALF-PULLED POSITION, an unexpected stapling
could occur, if contact element is allowed to re-con-
tact against the workpiece or the other surface
under the influence of recoil.
In order to avoid this unexpected stapling, perform
as follows;
A. Do not place the contact element against the work-
piece with excessive force.
B. Pull the trigger fully and hold it on for 1-2 seconds after
stapling.
For No. 2 method, the OPTIONAL SEQUENTIAL TRIP
TRIGGER (SINGLE SHOT PART) is used . Replace the
trigger part with this.
1. Pusher
1. Air fitting
2. Air socket
007212
1
007213
1
2
007197
1. Trigger
2. Contact element
3. Workpiece
1. Trigger
2. Contact element
3. Workpiece
1
23
007199
1
2
3
007198

7
Direction of exhaust air
The direction of exhaust air can be changed 360 degrees
of angle by turning the exhaust cover with a hand.
Removing jammed staples
WARNING:
•Always disconnect the hose before removing sta-
plers.
Remove the staples from the magazine.

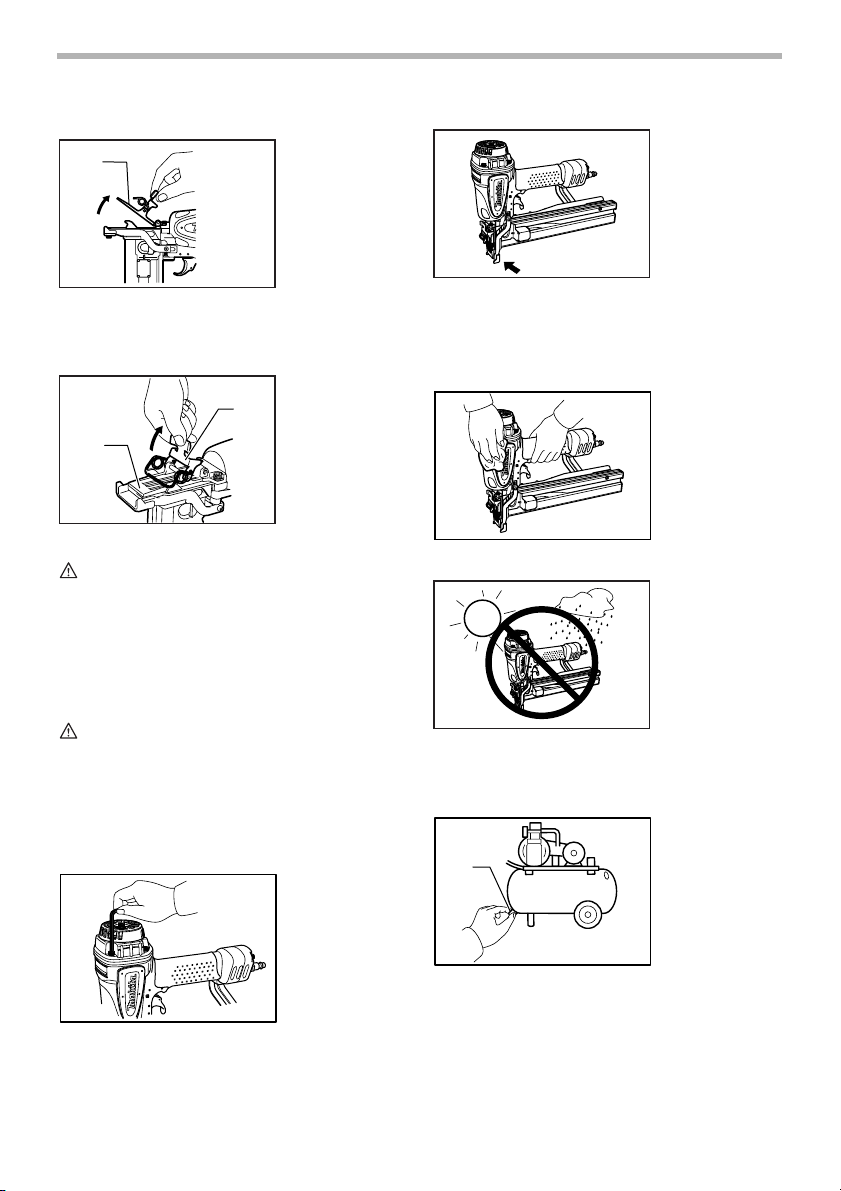

Lift up the latch on the top of driver guide by hand.
If the latch cannot be lift up by hand, insert a slotted bit
screwdriver in the gap between the latch and the door
and force it up.
Open the door and take out staples.
Place the latch spring on two hooks of the driver guide
and return it to its original position by pressing it.
CAUTION:
•If the tip of staple driver has worn, staple jamming
and shallow driving will tend to occur. When this
occurs, have it repaired by Makita Authorized or
Factory Service Centers.
MAINTENANCE
CAUTION:
•Always disconnect the air hose from the tool before
attempting to perform inspection or maintenance.
Maintenance of stapler
Always check the tool for its overall condition and loose
screws before operation. Tighten as required.
With tool disconnected, make daily inspection to assure
free movement of the contact element and trigger. Do not
use tool if the contact element or trigger sticks or binds.
When the tool is not to be used for an extended period of
time, lubricate the tool using pneumatic tool oil and store
the tool in a safe place. Avoid exposure to direct sunlight
and/or humid or hot environment.
1. Exhaust cover
1. Driver guide
2. Latch
1. Slotted bit
screwdriver
2. Latch
3. Door
1. Door
1
007207
1
2
007203
1
2
3
007204
1
007205
1. Driver guide
2. Latch
1
2
007206
007313
007310

8
Maintenance of compressor, air set and air
hose
After operation, always drain the compressor tank and
the air filter. If moisture is allowed to enter the tool, It may
result in poor performance and possible tool failure.
Check regularly to see if there is sufficient pneumatic oil
in the oiler of the air set. Failure to maintain sufficient
lubrication will cause O-rings to wear quickly.
Keep the air hose away from heat (over 60°C, over
140°F), away from chemicals (thinner, strong acids or
alkalis). Also, route the hose away from obstacles which
it may become dangerously caught on during operation.
Hoses must also be directed away from sharp edges and
areas which may lead to damage or abrasion to the hose.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized or Factory Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
•These accessories or attachments are recom-
mended for use with your Makita tool specified in
this manual. The use of any other accessories or
attachments might present a risk of injury to per-
sons. Only use accessory or attachment for its
stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
•Staples
•Air hoses
•Safety goggles
1. Drain cock
1. Air filter
007311
007312
1
004317
1
004318
1. Oiler
2. Pneumatic oil
1
2
004319
004320

9
EN0006-1
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period of
ONE YEAR from the date of original purchase. Should
any trouble develop during this one year period, return
the COMPLETE tool, freight prepaid, to one of Makita’s
Factory or Authorized Service Centers. If inspection
shows the trouble is caused by defective workmanship or
material, Makita will repair (or at our option, replace)
without charge.
This Warranty does not apply where:
•repairs have been made or attempted by others:
•repairs are required because of normal wear and
tear:
•the tool has been abused, misused or improperly
maintained:
•alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES FROM THE SALE OR USE OF THE PRODUCT.
THIS DISCLAIMER APPLIES BOTH DURING AND
AFTER THE TERM OF THIS WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF “MERCHANTABILITY”AND “FITNESS FOR A SPE-
CIFIC PURPOSE,”AFTER THE ONE YEAR TERM OF
THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limi-
tation or exclusion may not apply to you. Some states do
not allow limitation on how long an implied warranty lasts,
so the above limitation may not apply to you.

10
FRANÇAIS
SPÉCIFICATIONS
•Le fabricant se réserve le droit de modifier sans avertissement les spécifications.
•Note: Les spécifications peuvent varier selon les pays.
USB090-2
CONSIGNES DE SÉCURITÉ
IMPORTANTES
AVERTISSEMENT : PAR MESURE DE SÉCURITÉ,
DES PRÉCAUTIONS DE BASE DOIVENT ÊTRE
PRISES LORS DE L’UTILISATION DE CET OUTIL,
AFIN DE RÉDUIRE LES RISQUES DE BLESSURE.
CES PRÉCAUTIONS COMPRENNENT LES
SUIVANTES :
LISEZ TOUTES LES
INSTRUCTIONS.
1. Par mesure de sécurité personnelle et pour
assurer une utilisation et un entretien adéquats,
veuillez lire ce manuel d’instructions avant
d’utiliser l’outil.
2. Portez toujours des lunettes de sécurité pour
protéger vos yeux contre toute blessure au
contact de la poussière ou d’une agrafe. Les
lunettes de sécurité doivent répondre aux
exigences de la norme ANSI Z87.1.
AVERTISSEMENT :
L’employeur a la responsabilité d’imposer le
port d’un dispositif de protection des yeux aux
utilisateurs des outils et à toute personne
présente dans la zone de travail.
3. Portez une protection d’oreilles pour les
protéger contre le bruit, et portez un casque de
sécurité. Les vêtements portés doivent être
légers et ne doivent pas être amples. Veuillez
boutonner ou rouler vos manches. Ne portez
pas de cravate.
4. Il est dangereux de travailler trop vite ou
d’appliquer une charge de travail excessive à
l’outil. Manipulez l’outil avec soin. N’utilisez pas
l’outil si vous avez consommé de l’alcool, une
drogue ou des médicaments, etc.
5. Conseils généraux pour l’utilisation des outils :
(1) Gardez toujours à l’esprit que l’outil
contient des clous.
(2) L’outil ne doit jamais être pointé vers
vous-même ou vers une autre personne,
qu’il contienne ou non des clous.
(3) Ne mettez pas l’outil en marche avant qu’il
ne soit fermement placé sur la pièce à
travailler.
(4) Respectez votre outil en tant
qu’instrument de travail.
(5) Évitez tout chahut.
(6) L’outil ne doit jamais être saisi ou
transporté en posant un doigt sur la
gâchette.
(7) Ne mettez jamais de clous dans l’outil
alors que l’une de ses commandes est
activée.
(8) Ne branchez jamais l’outil sur une source
d’alimentation autre que celle spécifiée
dans les instructions d’utilisation/sécurité
qui l’accompagnent.
6. Tout outil défectueux ne doit pas être utilisé.
7. Des étincelles s’échappent parfois de l’outil
pendant son utilisation. N’utilisez pas l’outil
près de substances ou matériaux volatiles ou
inflammables tels que l’essence, le diluant, la
peinture, le gaz, les adhésifs, etc. Ils
risqueraient de prendre feu, d’exploser et de
causer une blessure grave.
8. L’aire de travail doit être suffisamment éclairée
pour assurer la sécurité du travail. L’aire de
travail doit être maintenue propre et exempte de
déchets. Veillez particulièrement à maintenir
une bonne assise et une bonne position
d’équilibre.
9. Seules les personnes qui participent au travail
doivent pénétrer dans la zone de travail. Les
enfants, tout particulièrement, doivent être
maintenus à l’écart en tout temps.
Modèle AT1150A AT2550A
Pression d’air 65 - 120 PSIG (4.4 - 8.3 bar)
Agrafes utilisables 25 mm - 50 mm (1”- 2”)
Capacitéd’agrafage 140 agrafes.
Diamètre min. du tuyau 6.5 mm (1/4”)
Dimensions (L x P x H) 370 mm X 87 mm X 290 mm
(14-1/2”X 3-7/16”X 11-3/8”)
370 mm X 76 mm X 260 mm
(14-1/2”X 3”X 10-1/4”)
Poids net 2.2 kg (4.9 lbs) 2.3 kg (5.1 lbs)

11
10. Il se peut que des réglementations locales
s’appliquent concernant les niveaux de bruit
permis. Veuillez les respecter. Le cas échéant,
des volets doivent être installés pour réduire le
bruit.
11. Ne modifiez pas l’élément de contact. Il permet
de prévenir toute décharge accidentelle et doit
donc être laissé en place. Il est également très
dangereux de fixer la gâchette en position de
marche. Il ne faut jamais essayer d’immobiliser
la gâchette. N’utilisez jamais un outil dont une
des commandes est inutilisable, déconnectée,
modifiée ou ne fonctionne pas correctement.
12. Faites fonctionner l’outil avec la pression d’air
spécifiée sur sa plaque signalétique pour
assurer votre sécurité et une durée de service
plus longue pour l’outil. Ne dépassez pas la
pression maximale recommandée. L’outil ne
doit pas être raccordé à une source dont la
pression peut dépasser 200 PSIG (13.6 bar).
13. Cet outil doit être exclusivement utilisé avec de
l’air comprimé. L’utilisation d’une bouteille de
gaz (dioxyde de carbone, oxygène, nitrogène,
hydrogène, air, etc.) ou de gaz combustible
(hydrogène, propane, acétylène, etc.) comme
source de pression de cet outil entraînera une
explosion et risque de causer une blessure
grave.
14. Avant d’utiliser l’outil, assurez-vous qu’il est en
bon état et qu’aucune de ses vis n’est
desserrée. Le cas échéant, serrez les vis.
15. Assurez-vous que tous les dispositifs de
sécurité sont en état de fonctionner avant
d’utiliser l’outil. Il ne faut pas que l’outil s’active
lorsque vous appuyez uniquement sur la
gâchette ou appuyez simplement l’élément de
contact contre le bois. Il ne doit fonctionner que
lorsque ces deux actions sont exécutées.
Retirez les agrafes de l’outil et tirez
complètement l’élément de contact pour vérifier
l’absence de tout vice de fonctionnement.
16. Pour éviter tout risque de choc électrique, de
fuite de gaz, d’explosion, etc., provoqué par le
contact avec des fils dénudés, des conduites
ou des tuyaux de gaz, vérifiez le mur ou le
plafond, le plancher, le toit, etc.
17. Utilisez uniquement les agrafes spécifiées dans
ce manuel. L’utilisation de toute autre type
d’agrafes peut causer le dysfonctionnement de
l’outil.
18. Seules les personnes ayant pris connaissance
du fonctionnement de l’outil doivent être
autorisées à l’utiliser.
19. Avant de procéder à l’agrafage, assurez-vous
que personne ne se trouve près de vous.
N’essayez jamais d’agrafer une pièce en même
temps des côtés intérieur et extérieur. Cela est
très dangereux, puisque les agrafes
risqueraient de défoncer la pièce et/ou d’être
projetées.
20. Regardez où vous posez les pieds et assurez-
vous d’un bon équilibre pendant l’utilisation de
l’outil. Assurez-vous qu’il n’y a personne au-
dessous de vous vous lorsque vous travaillez
dans un endroit élevé, et fixez le tuyau d’air de
sorte qu’il ne risque pas de se détacher s’il est
secoué ou s’il se coince.
21. Sur les toits et autres endroits élevés, posez les
agrafes en vous déplaçant vers l’avant. Vous
risquez de perdre pied si vous posez les
agrafes en vous déplaçant à reculons. Lorsque
vous posez des agrafes sur une surface
verticale, faites-le du haut vers le bas. De cette
façon le travail d’agrafage sera moins exigeant
physiquement.
22. L’agrafe risque de se plier ou l’outil de se
bloquer si vous posez une agrafe par
inadvertance dans un nœud ou sur une autre
agrafe. L’agrafe risque alors d’être projetée et
de frapper quelqu’un, ou bien l’outil lui-même
risque de réagir de manière dangereuse.
Choisissez l’emplacement des agrafes avec
soin.
23. N’abandonnez pas pour une période prolongée
un outil chargé ou un compresseur d’air sous
pression exposé au soleil à l’extérieur. Assurez-
vous de toujours déposer l’outil en un endroit
où la poussière, le sable, les copeaux et corps
étrangers ne risquent pas d’y pénétrer.
24. Ne pointez jamais la sortie d’éjection vers une
personne se trouvant à proximité. Gardez les
mains et les pieds à l’écart de la zone de la
sortie d’éjection.
25. Pour transporter l’outil ou le donner à
quelqu’un alors que le tuyau d’air est raccordé,
ne posez pas le doigt sur la gâchette. Le
déclenchement accidentel de l’outil peut être
extrêmement dangereux.
26. Manipulez l’outil prudemment. La pression
élevée à l’intérieur de l’outil représente un
danger si une fissure est provoquée par un
manipulation brusque (si vous échappez ou
heurter l’outil). Ne tentez jamais de tailler ou
graver une inscription sur l’outil.
27. Cessez immédiatement l’agrafage si vous notez
une anomalie ou un fonctionnement inhabituel
de l’outil.
28. Déconnectez toujours le tuyau d’air et retirez
toutes les agrafes dans les cas suivants :
• Lorsque l’outil est laissé sans surveillance.
• Avant d’effectuer tout travail d’entretien ou
de réparation sur l’outil.
• Avant de réparer un blocage.
• Avant de déplacer l’outil vers un autre lieu.
29. Procédez au nettoyage et à l’entretien de l’outil
une fois le travail terminé. Maintenez l’outil en

12
excellente condition. Lubrifiez les pièces
mobiles pour éviter qu’elles ne rouillent et pour
limiter l’usure entraînée par la friction. Retirez
toute poussière déposée sur les pièces.
30. Ne modifiez pas l’outil sans l’autorisation de
Makita.
31. N’essayez pas de maintenir en position
enfoncée la gâchette ou l’élément de contact
avec un bout de ruban adhésif ou de fil. Il y a
risque de décès ou de blessure grave.
32. Vérifiez toujours l’élément de contact en
suivant les instructions de ce manuel. Des
agrafes risquent d’être projetées par accident si
le mécanisme de sécurité ne fonctionne pas
correctement.
33. Confiez régulièrement l’outil à un centre de
service après-vente agréé Makita pour une
inspection.
34. Pour maintenir la SÉCURITÉ et la FIABILITÉ de
l’outil, son entretien et sa réparation doivent
être effectués dans un centre de service après-
vente agréé Makita, exclusivement avec des
pièces de rechange Makita.
CONSERVEZ CE MODE
D’EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l’outil ou
l’ignorance des consignes de sécurité du
présent manuel d’instructions peuvent
entraîner une grave blessure.
SYMBOLES
USD501-1
Les symboles utilisés pour l’outil sont indiqués ci-
dessous.
....................Veuillez lire les étiquettes et le
manuel, en vous assurant d’en avoir
bien compris le contenu.
....................L’utilisateur et toute personne
présente dans la zone de travail
doivent porter des lunettes de
sécuritéavec protecteurs latéraux.
....................Pour éviter le déclenchement
accidentel de l’outil, ne placez pas les
doigts près de la gâchette lorsque
vous n’êtes pas en train de clouer.
Pose
Sélection du compresseur
Le compresseur d’air doit répondre aux exigences de la
norme ANSI B19.3.
Sélectionnez un compresseur dont la pression et la
sortie d’air assureront un bon rapport coût/rendement.
Le graphique présente la relation entre la fréquence
d’agrafage, la pression applicable et la sortie d’air du
compresseur.
Ainsi, par exemple, pour fixer environ 60 agrafes par
minute avec une compression de 100 PSIG (6.8 bar), il
faudra un compresseur dont la sortie d’air est supérieure
à3 pi3/minute.
Un régulateur de pression doit être utilisési la pression
d’air fournie dépasse la capaciténominale de l’outil.
Autrement, l’utilisateur et les personnes présentes
courent un risque de blessure grave.
010203040 5060
0
1
2
3
4
5
(ft /min.)
Sortie d’air du compresseur par minute
Fréquence de clouage (fois/min)
115PSIG(7.8bar)
100PSIG(6.8bar)
85PSIG(5.8bar)
3
007309
010203040 5060
0
1
2
3
4
5
Sortie d’air du compresseur par minute
Fréquence de clouage (fois/min)
115PSIG(7.8bar)
100PSIG(6.8bar)
85PSIG(5.8bar)
(ft /min.)
3
007314

13
Sélection du tuyau d’air
Pour assurer un travail d’agrafage continu et efficace, le
tuyau d’air utilisédoit être le plus gros et le plus court
possible. Avec une pression d’air de 70 PSIG (4.9 bar),
un tuyau d’air àdiamètre interne supérieur à8.5 mm (5/
16”) et d’une longueur inférieure à20 m (6.6 pi) est
recommandélorsque l’intervalle entre chaque agrafage
est de 0.5 seconde. Les tuyaux d’alimentation en air
auront une pression de travail nominale d’au moins
150 PSIG (10 bar) ou de 150 % la pression maximale
produite dans le système, la plus grande de ces valeurs
étant adoptée.
ATTENTION:
•Une faible pression d’air du compresseur, ou un
tuyau d’air trop long ou àdiamètre trop petit pour la
fréquence d’agrafage peut entraîner une diminution
de la capacitéd’entraînement de l’outil.
Lubrification
Pour assurer un rendement optimal, installez un
dispositif d’air (réservoir d’huile, régulateur, filtre àair) le
plus près possible de l’outil. Réglez le réservoir d’huile de
façon àce qu’une goutte d’huile soit fournie toutes les
50 agrafes.
Si vous n’utilisez pas de chambre àair, graissez l’outil en
versant deux (2) ou trois (3) gouttes d’huile pour outil
pneumatique dans le raccord àair. Cette opération doit
être effectuée avant et après l’utilisation. Pour assurer
une lubrification adéquate, il faut faire déclencher l’outil à
quelques reprises après l’insertion de l’huile pour outil
pneumatique.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
•Débranchez toujours le tuyau avant de régler ou de
vérifier le fonctionnement de l’outil.
Réglage de la profondeur d’agrafage
Pour régler la profondeur d’agrafage, desserrez le boulon
au moyen de la cléhexagonale fournie avec l’outil puis
faites glisser la plage de réglage de profondeur vers le
haut ou le bas.
Si les agrafes ne s’enfoncent pas assez profondément,
faites glisser la plaque de réglage dans le sens de la
flèche, tel qu’indiquésur la figure.
Si les agrafes s’enfoncent trop profondément, faites
glisser la plaque de réglage dans le sens de la flèche, tel
qu’indiquésur la figure.
La profondeur est réglable de 5 mm au maximum. Serrez
le boulon fermement sur la bonne position après le
réglage.
004294
004295
1. Plaque de
réglage de
profondeur
2. Cléhexagonale
1
2
007200
007202
007201

14
ASSEMBLAGE
ATTENTION:
•Déconnectez toujours le tuyau avant d’effectuer
tout travail sur l’outil.
Crochet
ATTENTION:
•Débranchez toujours le tuyau de l’outil.
•Ne suspendez jamais l’outil dans un endroit très
élevéou sur une surface qui risque d’être instable.
Le crochet est pratique pour suspendre l’outil
temporairement.
Fixez le crochet sur l’outil àl’aide de la vis fournie, en
utilisant un des deux orifices du crochet, tel qu’indiqué
sur la figure.
Chargement des agrafes
ATTENTION:
•Déconnectez toujours le tuyau avant de charger
l’outil.
•N’utilisez ni agrafes déformées ni bandes d’agrafes.
Autrement l’alimentation en agrafes risque d’être
affectée.
•Utilisez toujours les agrafes spécifiées dans ce
manuel d’instructions. Autrement l’alimentation en
agrafes risque d’être affectée.
•Ramenez toujours le poussoir lentement et
doucement tout en le tenant d’une main.
Sélectionnez des agrafes adéquates pour le travail à
effectuer. Assurez-vous que le tuyau est déconnectéde
l’outil.
1. Tirez le poussoir vers l’arrière du magasin et
accrochez la rainure du poussoir sur la broche de
blocage.
2. Insérez une bande d’agrafes dans le magasin.
Vous pouvez charger deux bandes d’agrafes.
3. Enfoncez légèrement la broche de blocage et tirez
sur le poussoir pour le décrocher.
Avec la broche de blocage enfoncée, remettez
lentement et doucement le poussoir sur sa position
initiale.
Maintenez le poussoir enfoncéjusqu’à ce qu’il soit
traversé.
Raccordement du tuyau d’air
1. Crochet
2. Vis
1
2
007315
1. Broche ce
blocage
2. Poussoir
1. Poussoir
1. Raccord àair
2. Douille àair
1
2
007211
007212
1
007213
1
2
007197

15
Glissez la douille du tuyau d’air dans le raccord àair de
l’agrafeuse. Assurez-vous que la douille est fermement
verrouillée en place après l’avoir installée sur le raccord
d’air. Un raccord pour tuyau doit être installésur ou près
de l’outil de sorte que le réservoir de pression se vide
lors de la déconnexion du raccord d’alimentation en air.
UTILISATION
ATTENTION:
•Assurez-vous que tous les dispositifs de sécurité
sont en état de fonctionner avant d’utiliser l’outil.
1. Vous pouvez aussi appuyer d’abord sur la gâchette
puis placer l’élément de contact contre la pièce.
2. Pour agrafer, vous pouvez soit placer l’élément de
contact contre la pièce et appuyer sur la gâchette,
ou
La méthode no 1 est pour l’agrafage continu.
La méthode no 2 est pour l’agrafage intermittent, lorsque
vous désirez agrafer soigneusement avec une grande
précision.
ATTENTION:
•Toutefois, lorsque l’outil est régléen mode
“Agrafage intermittent”AVEC LA GÂCHETTE
MAINTENUE ÀMI-COURSE, un agrafage
inattendu risque de se produire si vous laissez
l’élément de contact toucher ànouveau la pièce ou
toute autre surface sous l’effet du mouvement de
recul.
Pour éviter tout agrafage inattendu, procédez
comme suit :
A. N’appliquez pas une force excessive en plaçant
l’élément de contact contre la pièce.
B. Appuyez àfond sur la gâchette et gardez-la ainsi
pendant 1 ou 2 secondes après l’agrafage.
Pour la méthode no 2, la GÂCHETTE ÀBANDE
SÉQUENTIELLE EN OPTION (PIÈCE D’AGRAFAGE
SIMPLE) est utilisée. Remplacez la pièce de gâchette
par cette dernière.
Orientation de l’échappement
L’orientation de la sortie d’air peut être modifiée sur 360°
en tournant manuellement le couvercle de sortie.
Retrait des agrafes coincées
AVERTISSEMENT:
•Déconnectez toujours le tuyau avant de retirer les
agrafes.
Retirez les agrafes du magasin.
Soulevez manuellement le verrou qui se trouve sur le
dessus du guide d’entraînement.
Si vous n’arrivez pas àsoulever le verrou manuellement,
insérez un tournevis pour vis àfente dans l’interstice qui
se trouve entre le verrou et la porte, et forcez le verrou
vers le haut.
1. Gâchette
2. Élément de
contact
3. Pièce
1. Gâchette
2. Élément de
contact
3. Pièce
1
23
007199
1
2
3
007198
1. Couvercle de
sortie
1. Guide
d’entraînement
2. Verrou
1. Tournevis pour
vis àvente
2. Verrou
3. Porte
1
007207
1
2
007203
1
2
3
007204

16
Ouvrez la porte et retirez les agrafes.
Posez le ressort du verrou sur les deux crochets du
guide d’entraînement et remettez-le en position initiale
en appuyant dessus.
ATTENTION:
•Si le bout du dispositif d’entraînement des agrafes
est usé, les agrafes auront tendance àse coincer et
àne pas pénétrer profondément dans la pièce. Le
cas échéant, faites-le réparer dans une usine ou un
centre de service agréé Makita.
ENTRETIEN
ATTENTION:
•Déconnectez toujours le tuyau avant d’effectuer
tout travail d’inspection ou d’entretien sur l’outil.
Entretien de l’agrafeuse
Avant d’utiliser l’outil, assurez-vous qu’il est en bon état
et qu’aucune de ses vis n’est desserrée. Le cas échéant,
serrez les vis.
Avec l’outil débranché, inspectez-le quotidiennement
pour vous assurer que l’élément de contact et la gâchette
se déplacent librement. N’utilisez pas l’outil si l’élément
de contact ou la gâchette se coince.
Si vous prévoyez que l’outil restera inutilisépendant une
période prolongée, lubrifiez-le avec de l’huile àoutil
pneumatique et rangez-le dans un endroit sûr. Évitez de
l’exposer directement aux rayons du soleil et/ou de le
laisser dans un environnement humide ou chaud.
Entretien du compresseur, de la chambre à air
et du tuyau d’air
1. Porte
1. Guide
d’entraînement
2. Verrou
1
007205
1
2
007206
007313
1. Robinet de
vidange
007310
007311
007312
1
004317

17
Après l’utilisation, videz toujours le réservoir du
compresseur et le filtre àair. L’outil risque de mal
fonctionner ou de tomber en panne si l’humiditéy
pénètre.
Vérifiez régulièrement le chambre àair pour vous
assurer que le réservoir d’huile contient assez d’huile à
outil pneumatique. Les joints toriques s’useront
rapidement s’ils ne sont pas toujours bien graissés.
Gardez le tuyau d’air àl’écart de la chaleur (plus de 60°C
ou 140°F) et des produits chimiques (diluant, acides
puissants, substances alcalines). Il faut également faire
courir le tuyau àl’écart des obstacles oùil risquerait de
se coincer pendant l’utilisation de l’outil. Les tuyaux
doivent également être placés àl’écart des bords
tranchants et de toute surface pouvant entraîner
l’endommagement ou l’abrasion du tuyau.
Pour maintenir la SÉCURITÉet la FIABILITÉdu produit,
les réparations, tout autre travail d’entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l’usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
•Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifiédans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont
étéconçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Agrafes
•Tuyau d’air
•Lunettes de sécurité
EN0006-1
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspectérigoureusement et testé
avant sa sortie d’usine. Nous garantissons qu’il sera
exempt de défaut de fabrication et de vice de matériau
pour une période d’UN AN àpartir de la date de son
achat initial. Si un problème quelconque devait survenir
au cours de cette période d’un an, veuillez retourner
l’outil COMPLET, port payé, àune usine ou àun centre
de service après-vente Makita. Makita réparera l’outil
gratuitement (ou le remplacera, àsa discrétion) si un
défaut de fabrication ou un vice de matériau est
découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
•des réparations ont étéeffectuées ou tentées par
un tiers:
•des réparations s’imposent suite àune usure
normale:
•l’outil a étémalmené, mal utiliséou mal entretenu:
•l’outil a subi des modifications.
MAKITA DÉCLINE TOUTE RESPONSABILITÉPOUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉÀ
LA VENTE OU ÀL’UTILISATION DU PRODUIT. CET
AVIS DE NON-RESPONSABILITÉS’APPLIQUE ÀLA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉQUANT
ÀTOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉMARCHANDE”ET
“ADÉQUATION ÀUN USAGE PARTICULIER”APRÈS
LA PÉRIODE D’UN AN COUVERTE PAR CETTE
GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État àl’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas àvous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas àvous.
1. Filtre àair
1. Réservoir
d’huile
2. Huile àoutil
pneumatique
1
004318
1
2
004319
004320

18
ESPAÑOL
ESPECIFICACIONES
•Debido a un programa continuo de investigación y desarrollo, las especificaciones aquídadas están sujetas a
cambios sin previo aviso.
•Nota: Las especificaciones pueden ser diferentes de país a país.
USB090-2
INSTRUCCIONES IMPORTANTES
DE SEGURIDAD
ADVERTENCIA: AL UTILIZAR ESTA HERRAMIENTA,
SE DEBEN SEGUIR SIEMPRE LAS PRECAUCIONES
DE SEGURIDAD BÁSICAS PARA REDUCIR EL
RIESGO DE LESIÓN PERSONAL, ENTRE LAS
CUALES SE INCLUYEN LAS SIGUIENTES:
LEA TODAS LAS
INSTRUCCIONES
1. Por su seguridad personal y para una operación
y mantenimiento adecuados de la herramienta,
lea este manual de instrucciones atentamente
antes de usar la herramienta.
2. Siempre use gafas de seguridad para la
protección de sus ojos contra el polvo y
lesiones ocasionadas por las grapas. Las gafas
de seguridad deben cumplir con los requisitos
de la norma ANSI Z87.1.
ADVERTENCIA
Es responsabilidad del empleador imponer el
uso de equipo para protección de los ojos por
los usuarios de las herramientas y por otras
personas inmediatamente próximas a las áreas
de trabajo.
3. Use protección para los oídos para protegerlos
contra el ruido del escape, así como también
debe usarse protección para la cabeza. Además
vista con ropa ligera pero no suelta. Las
mangas deben estar abotonadas o
arremangadas. No deben usarse corbatas.
4. Apresurar la labor o forzar la herramienta es
peligroso. Maneje la herramienta con cuidado.
No opere al estar bajo la influencia de alcohol,
drogas, medicamentos o similares.
5. Directivas generales para el manejo de la
herramienta:
(1) Siempre asuma que la herramienta
contiene broches.
(2) No apunte la herramienta hacia usted ni a
ninguna persona independientemente de
que contenga broches o no.
(3) No ejecute la herramienta a menos que
esté colocada firmemente contra la pieza
de trabajo.
(4) Trate la herramienta como un utensilio de
trabajo.
(5) No juguetee ni haga bromas con la
herramienta.
(6) No sostenga ni cargue la herramienta con
el dedo sobre el gatillo.
(7) No recargue la herramienta con los
broches cuando cualquiera de los
controles de operación se encuentre
activado.
(8) No opere la herramienta con una
suministro de energía que no sea el
especificado en las instrucciones de
seguridad y operación de la herramienta.
6. Una herramienta con un funcionamiento
inadecuado no debe ser utilizada.
7. A veces salen volando chispazos cuando la
herramienta está siendo utilizada. No use la
herramienta cerca de materiales volátiles e
inflamables como gasolina, tíner, pintura, gas,
adhesivos, etc. los cuales podrían encender y
explotar, causando graves lesiones.
8. El área de trabajo debe estar suficientemente
iluminada para garantizar la seguridad en las
operaciones. El área de trabajo debe estar
despejada y limpia. Sea especialmente
cuidadoso en pisar suelo firme y mantener el
equilibrio.
Modelo AT1150A AT2550A
Presión de aire 65 - 120 PSIG (4,4 - 8,3 bar)
Grapas aplicables 25 mm - 50 mm (1”- 2”)
Capacidad de grapas 140 piezas.
Diámetro mínimo de la manguera 6,5 mm (1/4”)
Dimensiones (La x An x Al) 370 mm X 87 mm X 290 mm
(14-1/2”X 3-7/16”X 11-3/8”)
370 mm X 76 mm X 260 mm
(14-1/2”X 3”X 10-1/4”)
Peso neto 2,2 kg (4,9 lbs) 2,3 kg (5,1 lbs)

19
9. Sólo aquellos involucrados en la labor deberían
estar alrededor. Los niños especialmente deben
mantenerse alejados durante todo el tiempo.
10. Puede que haya regulaciones locales respecto
al ruido las cuales debe cumplirse al mantener
los niveles de ruido dentro de los límites
preestablecidos. En determinados casos,
deberán usarse obturadores para contener el
ruido.
11. No juegue con el elemento de contacto: esto
evita la descarga accidental, por lo que debe
conservarse y no quitarse. Asegurar el gatillo
en la posición de encendido “ON” también es
muy peligroso. Nunca intente trabar el gatillo.
No opere la herramienta si cualquier sección de
los controles de operación está inoperable,
desconectada, alterada o no está funcionando
apropiadamente.
12. Opere la herramienta dentro de la presión de
aire especificada en la etiqueta de la
herramienta por su seguridad y para un mayor
tiempo de vida útil de la herramienta. No exceda
la máxima presión de operación recomendada.
La herramienta no deberá conectarse a un
suministro cuya presión potencialmente exceda
los 200 PSIG (13,6 bar).
13. Nunca use la herramienta con algo más que no
sea aire comprimido. Si se utiliza algún gas
embotellado (bióxido de carbono, oxígeno,
nitrógeno, hidrógeno, aire, etc.) o algún gas
combustible (hidrógeno, propano, acetileno,
etc.) como suministro de energía para esta
herramienta, ésta explotará y causará graves
lesiones.
14. Siempre verifique el estado general de la
herramienta, así como si hay tornillos sueltos
antes de la operación. Apriete según sea
necesario.
15. Asegúrese que los sistemas de seguridad estén
funcionando antes de la operación. La
herramienta no debe operarse si sólo debe
jalarse el gatillo o si sólo el elemento de
contacto debe presionarse contra la madera.
Sólo debe activarse cuando ambas acciones
sean ejecutadas. Compruebe si hay alguna
operación defectuosa sin que haya grapas
cargadas y con el elemento de contacto en
posición jalada por completo.
16. Revise paredes, techos, tejados, pisos y
similares con atención para evitar una descarga
eléctrica accidental, así como una fuga de gas,
explosiones, etc. que sean debido al haber
insertado el clavo en cables con corriente,
tubos o ductos de gas.
17. Use solamente las grapas que se especifican en
este manual. El uso de cualquier otro tipo de
grapas puede provocar un funcionamiento
inapropiado de la herramienta.
18. No permita que aquellas personas que no estén
entrenadas usen la herramienta.
19. Asegúrese que nadie está cerca antes de
engrapar. Nunca intente engrapar al mismo
tiempo tanto de la parte interior como de la
parte exterior. Las grapas podrían desgarrarse
y/o salir volando, lo cual representa un serio
peligro.
20. Esté atento de pisar suelo firme y de mantener
el equilibrio con la herramienta. Asegúrese que
nadie se encuentra debajo al estar trabajando
en lugares elevados, y fije la manguera de aire
para evitar el peligro en caso de un jaloneo o
enganchado accidental.
21. En los tejados y otros lugares elevados,
engrape a medida que va avanzando en
dirección hacia adelante. Es fácil que deje de
tener suelo firme si engrapa mientras
retrocede. Al engrapar contra una superficie
perpendicular, hágalo de la parte superior a la
inferior. Pude realizar las operaciones de
engrapado con menor fatiga al hacerlo así.
22. Una grapa se doblará o la herramienta se
atascará si por error engrapa sobre otra grapa o
si lo hace sobre algún punto nodular en la
madera. Puede que la grapa salga arrojada y
pegue sobre alguien, o que la misma
herramienta reaccione de forma peligrosa.
Coloque las grapas con cuidado.
23. No deje la herramienta cargada o con el
compresor de aire bajo presión por un tiempo
prolongado bajo el sol. Asegúrese de que el
polvo, la arena, las astillas o el material extraño
no ingrese a la herramienta al dejarla en el lugar
que designe.
24. No apunte el puerto de expulsión a nadie
alrededor. Mantenga las manos y los pies
alejados del área del puerto de expulsión.
25. Cuando se encuentre conectada la manguera
de aire, no cargue la herramienta con su dedo
en el gatillo, ni se la dé a alguien bajo estas
circunstancias. El disparado accidental puede
ser extremadamente peligroso.
26. Maneje la herramienta con cuidado, ya que
dentro de la herramienta hay mucha presión
contenida que puede ser peligrosa si se causa
una grieta debido a un manejo brusco (como
dejar caer o golpear la herramienta). No intente
labrar o hacer grabados sobre la herramienta.
27. Detenga la operación de engrapado de
inmediato si nota algo mal o fuera de lo común
con la herramienta.
28. Siempre desconecte la manguera de aire y
retire todos las grapas:
• Al desatender la herramienta.
• Antes de realizar cualquier mantenimiento o
reparación.
• Antes de despejar algún atascamiento.

20
• Antes de llevar la herramienta a una
locación distinta.
29. Realice operaciones de limpieza y
mantenimiento justo después de haber
terminado la labor. Mantenga la herramienta en
excelentes condiciones. Lubrique las piezas
móviles para prevenir la oxidación y minimizar
el desgaste por fricción. Limpie la herramienta
y las piezas del polvo.
30. No modifique ni altere la herramienta sin la
autorización de Makita.
31. No intente mantener el gatillo o el elemento de
contacto presionados con cinta adhesiva o con
algún alambre. Podría causarse una lesión
grave o la muerte.
32. Revise siempre el elemento de contacto como
se indica en este manual. Las grapas pueden
accidentalmente insertarse si el mecanismo de
seguridad no está funcionando correctamente.
33. Solicite una inspección periódica de la
herramienta en los centros de servicios
autorizados de Makita.
34. Para mantener la SEGURIDAD y FIABILIDAD del
producto, las reparaciones y cualquier
mantenimiento deberán ser realizados por los
centros de servicio autorizados o de
fabricación de Makita, usando siempre
repuestos Makita.
GUARDE ESTAS
INSTRUCCIONES.
AVISO:
El mal uso o incumplimiento de las
reglas de seguridad descritas en el
presente manual de instrucciones puede
ocasionar graves lesiones personales.
SÍMBOLOS
USD501-1
A continuación se muestran los símbolos utilizados para
la herramienta.
....................Lea y entienda el manual y las
etiquetas de la herramienta.
....................Los operarios y demás personas que
se encuentran en el área de trabajo
deben usar gafas de seguridad con
protección lateral.
....................Mantenga los dedos alejados del
gatillo cuando no estéclavando los
sujetadores a fin de evitar un disparo
accidental.
INSTALACIÓN
Cómo elegir un compresor
El compresor de aire debe cumplir con los
requerimientos de ANSI B19.3.
Seleccione un compresor que suministre gran presión, al
igual que salida de aire para asegurar una operación
eficiente en costos. La gráfica muestra la relación entre
la frecuencia de engrapado, presión aplicable y salida de
aire del compresor.
Así, por ejemplo, si el engrapado se lleva a cabo a una
velocidad aproximada de 60 veces por minuto a una
compresión de 100 PSIG (6,8 bar), se requiere entonces
un compresor con una salida de aire mayor de 3 ft3/
minuto.
Los reguladores de presión deben usarse para limitar la
presión de aire a la presión nominal de la herramienta
donde la presión del aire suministrado excede la presión
nominal de la herramienta. Si no lo hiciere, podrían
ocurrir graves daños al operador de la herramienta o las
personas que se encuentren en las proximidades del
lugar.
010203040 5060
0
1
2
3
4
5
(ft /min.)
Salida de aire del compresor por minuto
Frecuencia de clavado (veces/min.)
115PSIG(7,8bar)
100PSIG(6,8bar)
85PSIG(5,8bar)
3
007309
010203040 5060
0
1
2
3
4
5
Salida de aire del compresor por minuto
Frecuencia de clavado (veces/min.)
115PSIG(7,8bar)
100PSIG(6,8bar)
85PSIG(5,8bar)
(ft /min.)
3
007314
