Marabraz BR 33-170 User manual

1
COD BR: BR 33-170
MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

2

Leia atentamente este manual e siga os passos indicados para que o produto não perca
a garantia e também para uma perfeita montagem.
Read this manual and follow the steps in order to keep the guarantee and also for the
perfect fit.
Lea este manual y siga los pasos para que el producto no pierda la garantía y también
para el ajuste perfecto.
3
V : 11/18
8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
Sumário
Resumen
Summary

Solicitamos observar atentamente as orientações de montagem como: fixação do produto na parede,
colocação de cola em locais específicos necessários, o peso suportado pelo produto, etc...
We request you to carefully observe the assembly instructions as: fixing the product on the wall, adding
glue in needed and specifics places, product weight limit, etc.
Pedimos que lea atentamente las instrucciones, principalmente las informaciones de fijación del
producto en la pared, colocación de pegamento en local específico y necesario, el peso soportado por
el producto etc...
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.
4
X
Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
en las piezas durante el proceso de montaje.
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.
Evite acidentes
Prevenir accidentes
Avoid accidents

Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos.
Slightly dampened cloth and after a dry cloth, do not use chemicals or abrasives.
Solamente utilizar un paño húmedo y después un paño seco, no utilice productos químicos o abrasivos.
UTILIZE ALCOOL APENAS PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL ONLY TO REMOVE PART NUMBERS
UTILICE ALCOHOL SOLAMENTE PARA ELIMINAR EL NUMERO DE LAS PIEZAS
Limpeza
Cleanig
Limpieza
5
Para facilitar a montagem, utilize uma parafusadeira elétrica.
To improve assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.
Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 1800 A: 560 P: 294 mm
Dimensions:
W: 70.87 H: 22.05 D: 11.57 inches
L: 1800 A: 560 P: 294 mm

6
PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIóN CANTIDAD
PART DESCRIPTION QTY
COD BR: BR 33-170
TAMPO
LATERAL
PORTA
DIVISÓRIA
BASE
PRATELEIRA
COSTA
2
1
2
1
1
1
1
001
002
003
004
005
006
007
TOP
SIDE
DOOR
DIVISION
BASE
SHELF
BACK
001
002
003
004
005
006
007
001
002
003
004
005
006
007
TAPA
LATERAL
PUERTA
DIVISÓRIO
BASE
ESTANTE
REVÉS
2
1
2
1
1
1
1
2
1
2
1
1
1
1
PÉS LATERAIS
PÉ CENTRAL
2
1
008
009
LATERAL FEET
CENTRAL FOOT
008
009
008
009
PIES LATERALES
PIE CENTRAL
2
1
2
1

8X30
10X10 C/C
3,5X14 CC
4X50 CC
3,5X16 CC
Garantia (exclusivo para o Brasil/exclusivo de Brasil/exclusive to Brazil):
A garantia dos produtos fabricados pela BRV Móveis, abrange eventuais defeitos-vícios de fabricação, no prazo
estabelecido pelo código de Defesa do Consumidor, em seu artigo 26.II. o qual prevê a garantia de 90 (noventa) dias.
GIZ x 01
CHALK x 01
TIZA x 01
EF 000106 x 4
TAPA-FUROS x 12
STICKER x 12
TAPAS PLÁSTICAS x 12
PERFIL PLÁSTICO x 1
PLASTIC PROFILE X 1
PERFIL PLASTICO X 1
EF 000106 x 4
EF 000107 x 8 EF 000094 x 12
7
ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
EF 000216 X 12 EF 000033 x 20
EF 000132 x 8 EF 000168 X 22
EF 000688 X 6 EF 000689 x 4 EF 000570 x 1 EF 000571 x 1

55"
PASSO 1 / STEP 1 / PASO 1
8
A= 4 KG - 8.8LB B= 5KG - 11LB
Insira a ferragem EF 000033 nas peças 02, 04 e 06.
Insert hardware EF 000033 into pieces 02, 04 and 06.
Añade el herraje EF000033 en las piezas 02, 04 y 06.
EF 000033
C= 18KG - 39LB
C
B
B
A
A

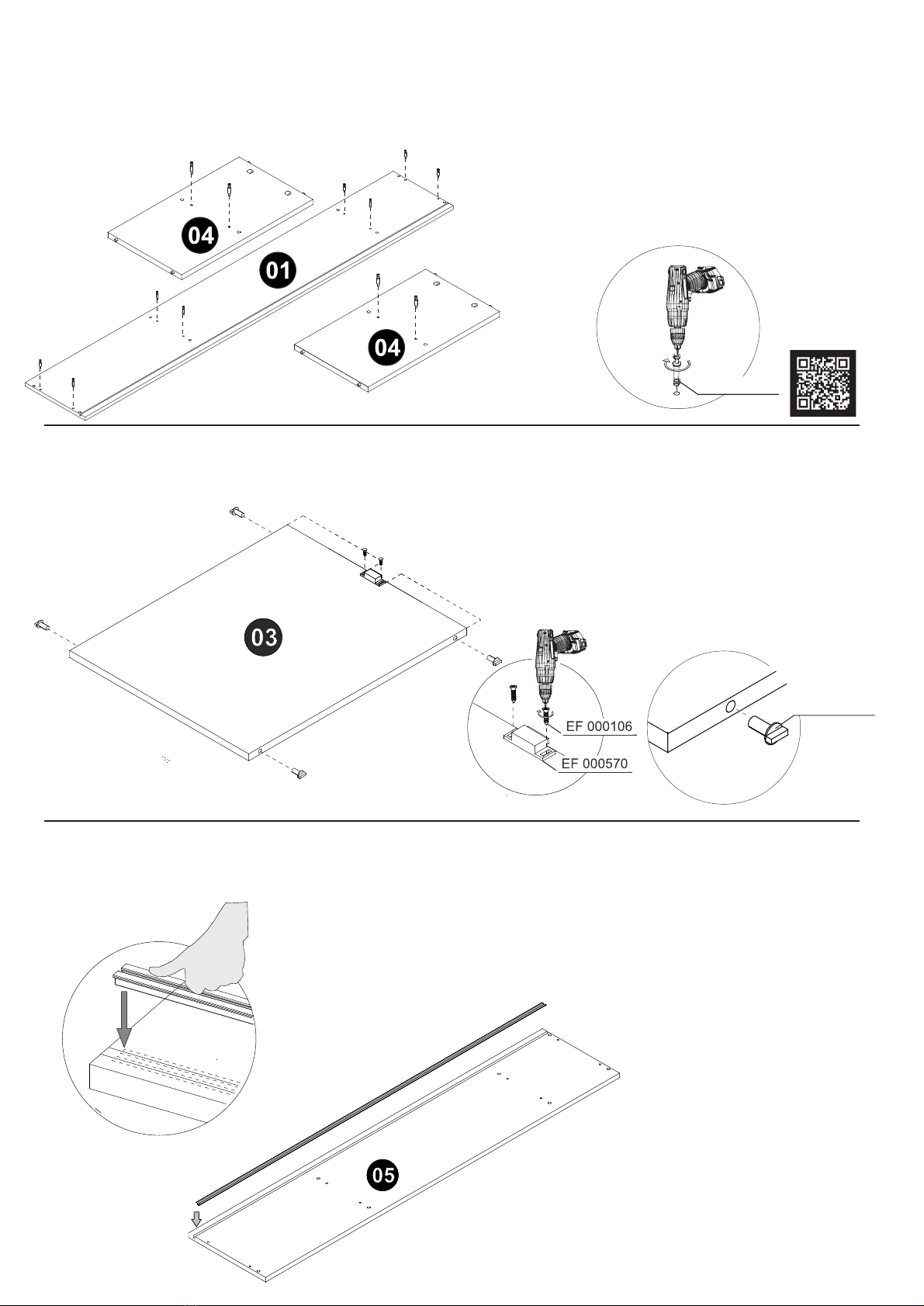

PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
PASSO 4 / STEP 4/ PASO 4
9
Insira a ferragem EF 000094 nas pré-furações nas peças 01 e 04
Insert hardware EF 000094 at pre-drilled holes in pieces 01 and 04.
Añade el herraje EF 000094 en los huecos ya marcados en las piezas
01 y 04.
Insira o pino plástico na peça 03. Fixe a ferragem EF 000570
utilizando EF 000106.
Insert the plastic pine into piece 03. Fix hardware EF 000570 using
EF 000106.
Añade el pino plastico en la pieza 03. Fije el herrage EF 000570
utilizando EF 000106.
Encaixe o perfil plástico na peça 05.
Fit the plastic profile at piece 05.
Encaje el perfil plastico en la pieza 05.
196mm/7.71"
196mm/7.71"
PINO PLÁSTICO
PLASTIC PINE
PINO PLASTICO
EF 000094

PASSO 5 / STEP 5 / PASO 5
PASSO 6 / STEP 6 / PASO 6
PASSO 7 / STEP 7 / PASO 7
10
Insira a ferragem EF 000033 na peça 02. Fixe a ferragem EF 000571
utilizando EF 000106, observe as medidas indicadas.
Insert hardware EF 000033 into piece 02. Fix hardware EF 000571 using
EF 000106, note the measures indicated.
Añade el herraje EF 000033 en la pieza 02. Fije el herrage EF 000571
utilizando EF 000106, observe las medidas indicadas.
Conecte as peças 04 à peça 06 utilizando a ferragem EF 000216,
girando-a até apertar.
Connect pieces 04 to piece 06 using hardware EF 000216, turning it to
tighten.
Junte las piezas 04 a la pieza 06 utilizando el herraje EF 000216, gire
hasta apretar.
Conecte a parte montada no passo anterior e as peças 02 à
peça 01. Utilize a ferragem EF 000216 e gire para apertar.
Connect the parts assembled in the previous step and
pieces 02 to piece 01. Use hardware EF 000216 and turn to
tighten.
EF 000571
EF 000106
28mm/1.10"
196mm/7.71" 196mm/7.71"
EF 000033
Junte las partes armadas en lo paso anterior y las piezas 02
en la pieza 01. Utilice el herraje EF 000216 y gire para apretar.

PASSO 8 / STEP 8/ PASO 8
PASSO 9 / STEP 9 / PASO 9
11
Conecte a peça 03 encaixando o pino plástico nas peças 01 e 05. Fixe a
peça 05 utilizando a ferragem EF 000132.
Connect piece 03 fitting hardware the plastic pine at pieces 01 and 05.
Fix piece 05 using hardware EF 000132.
Conecte la pieza 03 encajando el pino plastico en las pizas 01 y 05. Fije
la pieza 05 utilizando el herraje EF 000132.
Encaixe a ferragem EF 000688 nas peças 08 e 09. Fixe as
peças 08 e 09 utilizando a ferragem EF 000107.
Fit hardware EF 000688 at pieces 08 and 09. Fix pieces
08 and 09 using hardware EF 000107.
Encaje el herraje EF 000688 en las piezas 08 y 09. Fije las
piezas 08 y 09 utilizando el herraje EF 000107.
PINO PLÁSTICO
PLASTIC PINE
PINO PLASTICO
PASSO 10 / STEP 10 / PASO 10
Fixe a peça 07 ao móvel utilizando a ferragem EF 000168.
Fix piece 07 at the furniture using hardware EF 000168.
Fije la pieza 07 al mueble utilizando el herraje EF 000168.

PASSO 11 / STEP 11 / PASO 11
PASSO 12 / STEP 12 / PASO 12
Tapas plásticas
Sticker
Tapa furos
Utilize o tapa furos para cobrir os parafusos aparentes.
Use the sticker to cover the apparent screws.
Utilice los tapa huecos para cubrir los tornillo aparentes.
Utilize o giz para dar o acabamento final ao produto.
Use the chalk to give the final finish on the product.
Utilize la tiza para dar el acabado final al producto.
Tiza
Chalk
Giz
