Margules FZ47DB User manual

ESPAÑOL - 1
M A R G U L E S
FZ47DB PREAMPLIFICADOR PARA FONOCAPTORES
FZ47DB PHONO STAGE PREAMPLIFIER
Manual del Usuario
Owner’s Manual
Diseñado y fabricado por Margules
Designed and manufactured by Margules
Morelia 38-4, Colonia Roma
Morelia 38-4, Colonia Roma
Ciudad de México, C.P. 06700
Mexico City, C.P. 06700
Teléfono: (55) 5514-7448
Phone: [phone]
www.margules.com

ESPAÑOL
CONTENIDO
INTRODUCCIÓN ............................................................................................................................ 3
INSTRUCCIONES DE SEGURIDAD .............................................................................................. 3
CARACTERÍSTICAS ...................................................................................................................... 6
ESPECIFICACIONES TÉCNICAS ................................................................................................. 7
PANEL FRONTAL .......................................................................................................................... 8
PANEL TRASERO ......................................................................................................................... 8
INSTALACIÓN ................................................................................................................................ 9
CONEXIONES Y OPERACIÓN ...................................................................................................... 9
RECOMENDACIONES ................................................................................................................... 9
SOLUCIÓN DE PROBLEMAS ....................................................................................................... 9
NOTAS DE LA INSTALACIÓN .................................................................................................... 10
ENGLISH
TABLE OF CONTENTS
INTRODUCTION ........................................................................................................................... 11
SAFETY INSTRUCTIONS ............................................................................................................ 11
CHARACTERISTICS .................................................................................................................... 14
TECHNICAL SPECIFICATIONS .................................................................................................. 15
FRONT PANEL ............................................................................................................................. 16
REAR PANEL ............................................................................................................................... 16
INSTALLATION ............................................................................................................................ 17
CONNECTIONS AND OPERATION ............................................................................................ 17
RECOMMENDATIONS ................................................................................................................. 17
TROUBLESHOOTING .................................................................................................................. 17
INSTALLATION NOTES .............................................................................................................. 18

ESPAÑOL - 3
INTRODUCCIÓN
¡Felicidades! Al ser propietario de un preamplificador
para fonocaptores FZ47DB, usted ha adquirido un
producto para la reproducción musical analógica que
incorpora tecnología de vanguardia desarrollada a partir
del conocimiento obtenido por Margules durante más de
30 años de investigación.
Este preamplificador para fonocaptores de alta gama fue
creado de manera artesanal con materiales y
componentes de la más alta calidad, observando los
procesos de producción más estrictos y cuidando hasta
el más mínimo de los detalles.
Siguiendo nuestra filosofía de diseño, el preamplificador
para fonocaptores FZ47DB le asegura una fiel
reproducción de la música capturada en sus preciados
vinilos, tan solo equiparable a la propia intención del
músico que la creó, ofreciendo a los amantes de la
música un sonido realista y rico en detalles, con una
respuesta en frecuencia sin igual y una precisa y
orgánica reproducción armónica libre de distorsión.
Con la incorporación del FZ47DB a su sistema de audio,
usted podrá gozar de un sonido cautivador, seductivo y
natural, característico de la Casa Margules.
En Margules Audio, agradecemos la confianza que ha
depositado en nosotros al adquirir nuestro producto, el
cual le garantizará años de placer y servicio.
El FZ47DB crea sorprendentes escenarios sonoros
holográficos, con un sonido orgánico, claro y detallado, así
como una respuesta excepcional en tonos bajos y dulces,
incluso durante los pasajes musicales más exigentes.
INSTRUCCIONES DE SEGURIDAD
PRECAUCIÓN: Para evitar el riesgo de una descarga
eléctrica, no retire la cubierta del equipo. No existen
piezas en el interior que puedan ser reparadas por el
usuario, por lo que, en caso de malfuncionamiento, se
recomienda que solamente personal calificado dé
servicio a este componente.
1. MANUAL DEL PROPIETARIO: Antes de encender el
equipo, lea y siga con atención todas las instrucciones
de seguridad y funcionamiento. Mantenga estas
instrucciones para futuras referencias.
2. ACCESORIOS Y PIEZAS DE REPUESTO: Utilice
únicamente accesorios recomendados por Margules, ya
que el uso de accesorios distintos a los recomendados
puede causar daños al equipo, malfuncionamiento o
incluso generar riesgos al ser operado. Cuando se
requieran piezas de repuesto, asegúrese de que el
técnico de servicio utilice repuestos especificados por
Margules. Usar piezas de repuesto no autorizadas puede
generar riesgos de incendio, descargas eléctricas u
otros peligros. Para mantener la garantía del equipo,
debe evitar que este sea manipulado por personal no
autorizado por Margules.
3. COLOCACIÓN: No coloque el equipo en superficies,
soportes, trípodes o mesas inestables. El equipo puede
caer, causando lesiones a una persona o daños en el
equipo. Siempre monte el equipo conforme a las
instrucciones del fabricante con los accesorios de
montaje sugeridos.
No coloque el equipo cerca de materiales inflamables ni
en superficies que imposibiliten la disipación del calor,
como son camas, sofás, alfombras, o estantes sin
ventilación adecuada.
4. AGUA Y HUMEDAD: No utilice el equipo cerca del
agua (por ejemplo, cerca de una piscina, bañera o
fregadero de cocina) o en un ambiente húmedo (como
un sótano) ni lo exponga al aire libre o a la lluvia.
5. MONTAJE EN PAREDES O TECHOS: Monte el
equipo en una pared o techo únicamente de la manera
recomendada por el fabricante. Llame al número de
servicio si tiene dudas sobre la forma de montar
seguramente su equipo.
6. INSERCIÓN DE OBJETOS Y DERRAME DE
LÍQUIDOS: No inserte objetos a través de las aberturas
del equipo, toda vez que estos podrían tocar puntos de
voltaje peligrosos, generando la posibilidad de
incendios o descargas eléctricas. Evite derramar
líquidos de cualquier tipo en el equipo. Si
accidentalmente se derrama agua o ingresa a la unidad
cualquier objeto metálico (como clips, monedas o

ESPAÑOL - 4
grapas), desconéctelo inmediatamente de la fuente de
alimentación eléctrica y póngase en contacto con
Margules para obtener instrucciones.
7. CALOR Y TEMPERATURA: Coloque el equipo lejos
de fuentes de calor como radiadores, registros de calor,
estufas u otros equipos electrónicos (incluidos
amplificadores) que produzcan calor.
8. VENTILACIÓN: El estante, repisa o mueble
especializado en el que se coloque el equipo debe tener
ranuras o aberturas de ventilación con el fin de proteger
el equipo del sobrecalentamiento.
Coloque el equipo con un mínimo de 6 pulgadas (16 cm)
de espacio libre en su parte superior y un espacio detrás
de la unidad que permita el flujo de aire.
9. PUESTA A TIERRA O POLARIZACIÓN: Como una
característica de seguridad, la unidad está equipada con
un enchufe de línea de corriente alterna polarizada, en la
cual una clavija es más ancha que la otra. Este enchufe
se inserta en la toma de corriente de una sola manera.
Si no puede insertar el enchufe completamente en la
toma de corriente, intente invertir el enchufe.
Si el enchufe aún no se acopla correctamente, póngase
en contacto con un electricista con licencia para
actualizar su toma obsoleta. No quite o anule la terminal
de seguridad del enchufe polarizado.
10. FUENTES DE ALIMENTACIÓN: Utilice el equipo
únicamente en tomas de corriente con la fuente de
alimentación indicada en la etiqueta de su equipo. Si no
está seguro del tipo de energía suministrada a su hogar,
consulte a su compañía eléctrica local.
11. PROTECCIÓN DEL CABLE DE ALIMENTACIÓN:
Organice los cables de alimentación de forma que no
exista el riesgo de que sean pisados ni atrapados o
apretados por otros equipos o muebles. Preste especial
atención a las terminales de los cables, tanto el extremo
que entra a la toma de corriente, como al que sale del
propio equipo.
12. RAYOS: Para mayor protección durante una
tormenta eléctrica o cuando el componente esté inactivo
durante largos períodos de tiempo, desenchufe el
equipo de la toma de corriente y desconecte la antena o
el sistema de cable. Esto ayudará a proteger el equipo
de rayos y sobretensiones en la línea eléctrica.
13. LÍNEAS ELÉCTRICAS: No coloque un sistema de
antena exterior en las proximidades de las líneas
eléctricas aéreas u otros circuitos eléctricos de luz. Al
instalar un sistema de antena exterior, deberá tener
mucho cuidado para evitar tocar las líneas eléctricas o
circuitos, ya que el contacto con ellos podría ser fatal.
14. SOBRECARGA: No sobrecargue las tomas de
corriente de pared, cables de extensión o barras
multicontacto, ya que esto aumenta el riesgo de
incendio o descarga eléctrica.
15. VERIFICACIÓN DE SEGURIDAD: Al finalizar
cualquier servicio o reparación del equipo, pida al
técnico de servicio que realice controles de seguridad
para garantizar que la unidad se encuentra en
condiciones de funcionamiento adecuadas.
16. NOTAS DE SEGURIDAD IMPORTANTES:
PRECAUCIÓN:
Cualquier modificación no aprobada expresamente por
Margules podría anular la garantía del equipo y generar
riesgos al usuario.
• Antes de conectar un nuevo producto como el
FZ47DB a su sistema de audio o de cine en casa, apague
todos los demás equipos (preferiblemente
desenchufarlos de la fuente de alimentación de corriente
eléctrica CA).
Muchos componentes de audio cuentan con circuitos de
encendido automático que pueden activarse durante
una instalación, lo que podría causar daños a los
componentes electrónicos y/o altavoces. Este tipo de
daño no está cubierto por la garantía del producto, por
lo que Margules se exime específicamente de la
responsabilidad por dichos daños.
• El cable de alimentación extraíble suministrado con
su equipo fue diseñado específicamente para su uso
con este producto; sin embargo, se pueden utilizar otros
cables de alimentación de mejor calidad, para explotar
al máximo las capacidades de su equipo.
Consulte a su distribuidor Margules para obtener
asesoramiento sobre los cables de alimentación que
pueden ser utilizados en su sistema.
• Para su protección, el equipo cuenta con un fusible
de AC en el interior del chasis, el cual puede ser
sustituido por el usuario. En el caso de que el fusible sea
sustituido y el equipo no encienda, comuníquese con un
representante de servicio autorizado. El fusible utilizado
deberá ser siempre el especificado por el fabricante.
• El cableado eléctrico que corre por dentro de las
paredes debe contar con las marcas adecuadas de
certificación UL (Underwriters Laboratories) para indicar
el cumplimiento satisfactorio de los requisitos
establecidos en las normas vigentes y estar en la lista
autorizada por la UL, CSA u otras normas requeridas por
la UL, CSA, NEC o su código de construcción local. Las
preguntas sobre el cableado eléctrico deben remitirse a
un instalador calificado, un electricista con licencia o un
contratista de baja tensión.

ESPAÑOL - 5
17. GRABACIÓN DE CONTENIDO PROTEGIDO POR
DERECHOS DE AUTOR: La grabación de material
protegido por derechos de autor para un uso distinto al
personal es ilegal si no se cuenta con el permiso del
titular de los derechos de autor.
18. INSTALACIÓN DEL SISTEMA CATV: El instalador
del sistema CATV deberá observar lo dispuesto por el
artículo 820-40 de la NEC, ANSI/NFPA 70, que establece
directrices para una puesta a tierra adecuada y, en
particular, especifica que la tierra del cable se conectará
al sistema de puesta a tierra del edificio tan cerca del
punto de entrada del cable como sea práctico.
19. INFORMACIÓN DE LA FCC (FEDERAL
COMMUNICATIONS COMMISSION) PARA EL USUARIO:
Este equipo genera y puede irradiar energía de
radiofrecuencia, y si no se instala y se utiliza de acuerdo
con las instrucciones puede causar interferencias a las
comunicaciones por radio.
Estos límites están diseñados para proporcionar una
protección razonable contra interferencias en una
instalación residencial. Sin embargo, no hay garantía de
que no se produzcan interferencias en una instalación
determinada.
Si este equipo causa interferencias dañinas en la
recepción de radio o televisión que se pueden
determinar apagando y encendiendo el equipo, se
recomienda al usuario que intente corregir la
interferencia mediante una o más de las siguientes
medidas:
• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente en un
circuito diferente al que esté conectado el receptor.
20. INSTALACIÓN DE ANTENA EXTERIOR / CONEXIÓN
SEGURA DE ANTENA Y CABLE: Si una antena externa o
un sistema de cable está conectado al equipo,
asegúrese de que la antena o el sistema de cable estén
conectados a tierra para proporcionar protección contra
cargas estáticas y aumentos de la tensión.

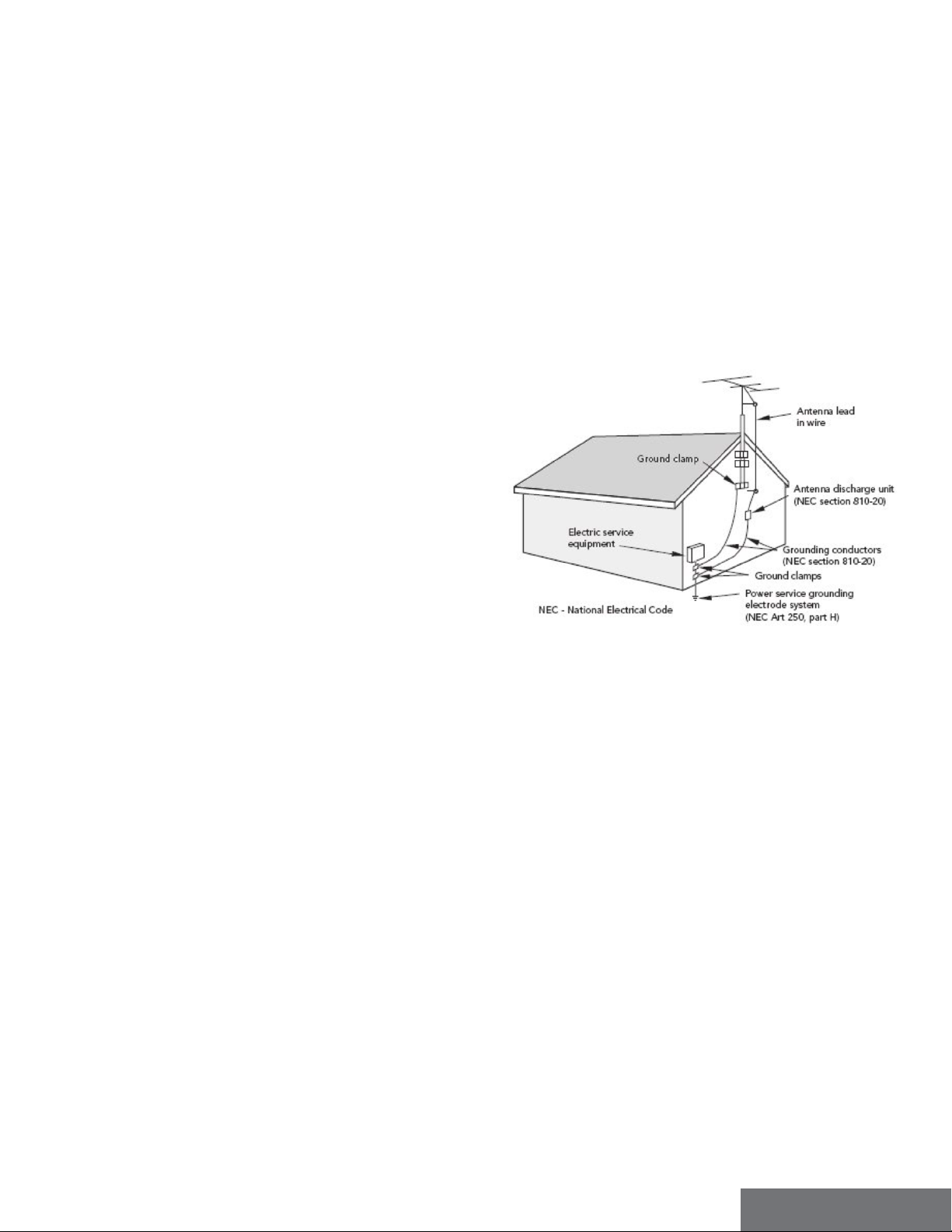

El artículo 810 del Código Eléctrico Nacional,
ANSI/NFPA 70 (en Canadá, parte 1 del Código Eléctrico
canadiense) proporciona información sobre la puesta a
tierra adecuada del mástil y la estructura de soporte, la
puesta a tierra del cable de conexión a tierra a una
unidad de descarga de antenas, el tamaño de los
conductores de puesta a tierra, la ubicación de la unidad
de descarga de antenas, la conexión a los electrodos de
puesta a tierra y los requisitos para el electrodo de
puesta a tierra.
El sistema de antena exterior debe ubicarse tan lejos de
las líneas eléctricas como sea posible y donde nunca
entre en contacto con estas fuentes de alimentación en
caso de su caída. Al instalar una antena externa, se debe
tener especial cuidado para evitar tocar líneas
eléctricas, circuitos u otras fuentes de energía, ya que
esto podría ser fatal.
Debido a los peligros involucrados, la instalación de la
antena debe ser realizada por un profesional.

ESPAÑOL - 6
CARACTERÍSTICAS
La idea de crear el preamplificador para fonocaptores
FZ47DB se originó a partir de la necesidad de satisfacer
la pasión de los amantes de la música analógica, los
cuales se enfrentan constantemente a la ausencia o
pobre calidad de una etapa de preamplificación para
fonocaptores en la mayoría de los preamplificadores,
amplificadores integrados y receptores de audio
modernos.
Asimismo, el FZ47DB está concebido como una
solución de alta gama para aprovechar al máximo las
capacidades y alta resolución que ofrecen los
fonocaptores modernos, así como las prestaciones de
las tornamesas más avanzadas que encontramos en la
actualidad.
De esta forma, el FZ47DB brinda una experiencia de
escucha inigualable, creando, sin esfuerzo alguno,
escenarios sonoros holográficos que sorprenden por su
excepcional claridad, detalle, dulzura, fluidez y
respuesta tonal, incluso durante los pasajes musicales
más demandantes.
FUENTE DE PODER DOBLE REGULADA SHUNT
La fuente de poder doble regulada tipo SHUNT, al no
tener un circuito de lazo de control, evita la inducción de
armónicos no deseados y proporciona un alto grado de
rechazo de ruido, garantizando así la integridad de la
señal de audio.
CERO RETROALIMENTACIÓN NEGATIVA
La filosofía que enmarca la topología del circuito del
FZ47DB, se basa en evitar en todo momento el uso de
retroalimentación negativa, una práctica común que
resulta en una pérdida de los detalles y riqueza del
sonido.
ECUALIZACIÓN PASIVA
De igual manera, la ecualización RIAA (Recording
Industry Association of America) que realiza el FZ47DB
es pasiva, con múltiples etapas de amplificación, para
mantener la estructura armónica.
FLEXIBILIDAD

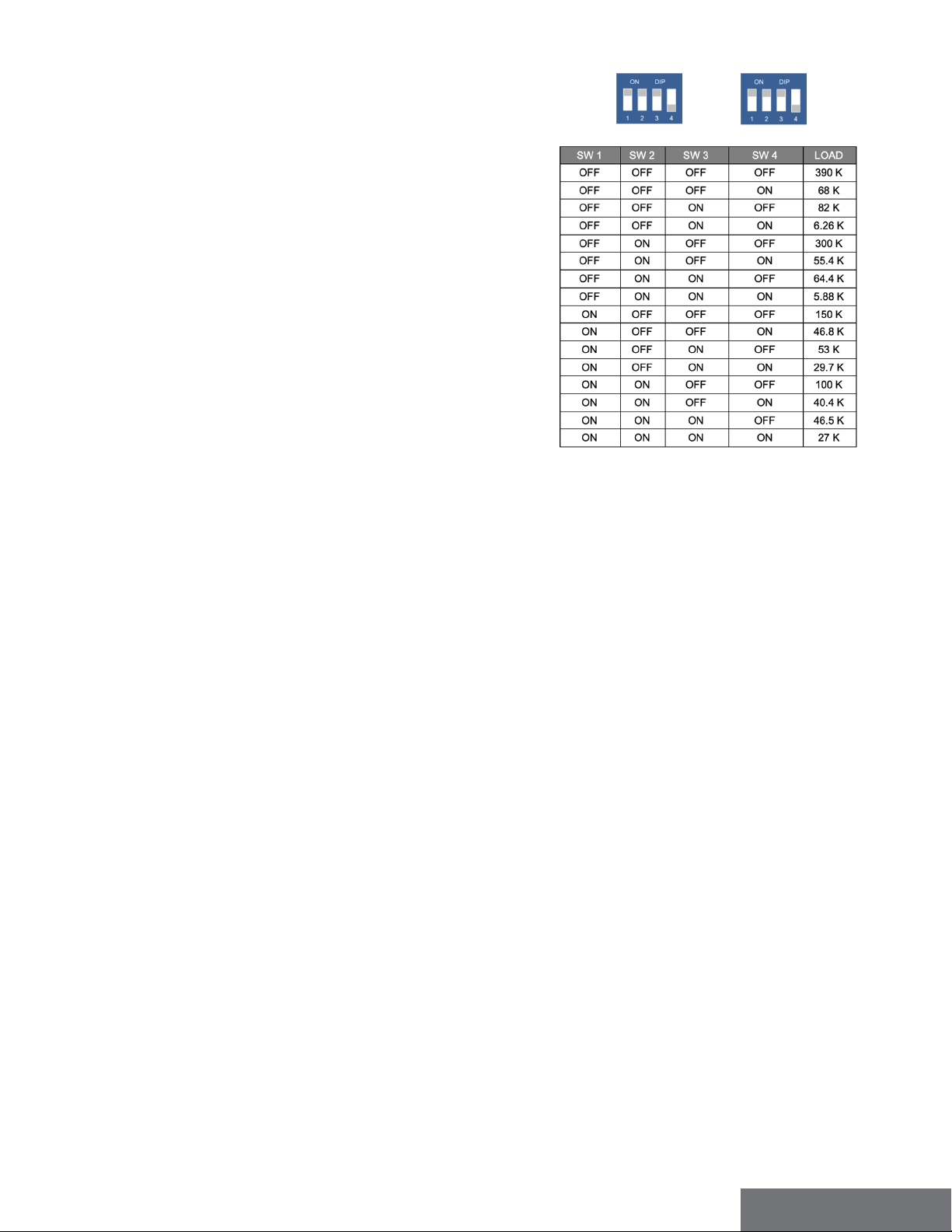

El FZ47DB ofrece una gran flexibilidad para adaptarlo a
la mayoría de los fonocaptores modernos, gracias a la
incorporación de un tablero interno de interruptores DIP
que permite cambiar la carga con 16 impedancias de
entrada diferentes, que varían de los 27K a los 390K
Ohms.
MATERIALES DE ALTA CALIDAD
Para complementar el esfuerzo en el diseño del FZ47DB
e incrementar sus prestaciones, hemos incorporado en
su fabricación resistencias de precisión de película
metálica, capacitores de polipropileno de grado “audio”
y conectores chapados en oro.
ALINEACIÓN NEURO-ACÚSTICA (ANA
â
)
La tecnología ANA® (Alineación Neuro-Acústica) es una
innovación tecnológica de Margules desarrollada a
partir de un principio fundamental: el cerebro humano
percibe el sonido dando prioridad a la estructura
armónica por encima del tono fundamental; es decir, se
focaliza en cómo los humanos percibimos el sonido,
mas no en cómo lo medimos.
Este avance tecnológico tiene su origen en la teoría del
sonido seductivo (engaging sound) y se basa en la
manera en que nuestro cerebro decodifica la
información de las ondas sonoras a través de los oídos:
cuando los sonidos son cercanos nos mantienen
atentos debido a la relación que existe entre la
percepción de estos, la distancia en que los percibimos
y su inteligibilidad, mientras que los sonidos lejanos,
aun cuando son inteligibles, no llaman nuestra atención
y son ignorados fácilmente.
Nuestra tecnología ANA® está diseñada para lograr un
sonido realista, con una amplia respuesta en frecuencia,
una baja distorsión y una precisa reproducción
armónica, optimizando al máximo la relación entre la
fuente y el receptor, para que pueda disfrutar de su
música de formas que nunca antes había
experimentado.

ESPAÑOL - 7
ESPECIFICACIONES TÉCNICAS
Impedancia de entrada preestablecida Z:
47K Ohms
(16 valores seleccionables por el usuario: de
27K a 390K Ohms)
Voltaje de Alimentación:
120 VCA
Voltaje de Salida Máximo:
13 V
Ganancia:
56 dB
Compatibilidad con fonocaptores:
Moving Magnet
Moving Iron (HO) (High Output)
Moving Coil (HO) (High Output)

ESPAÑOL - 8

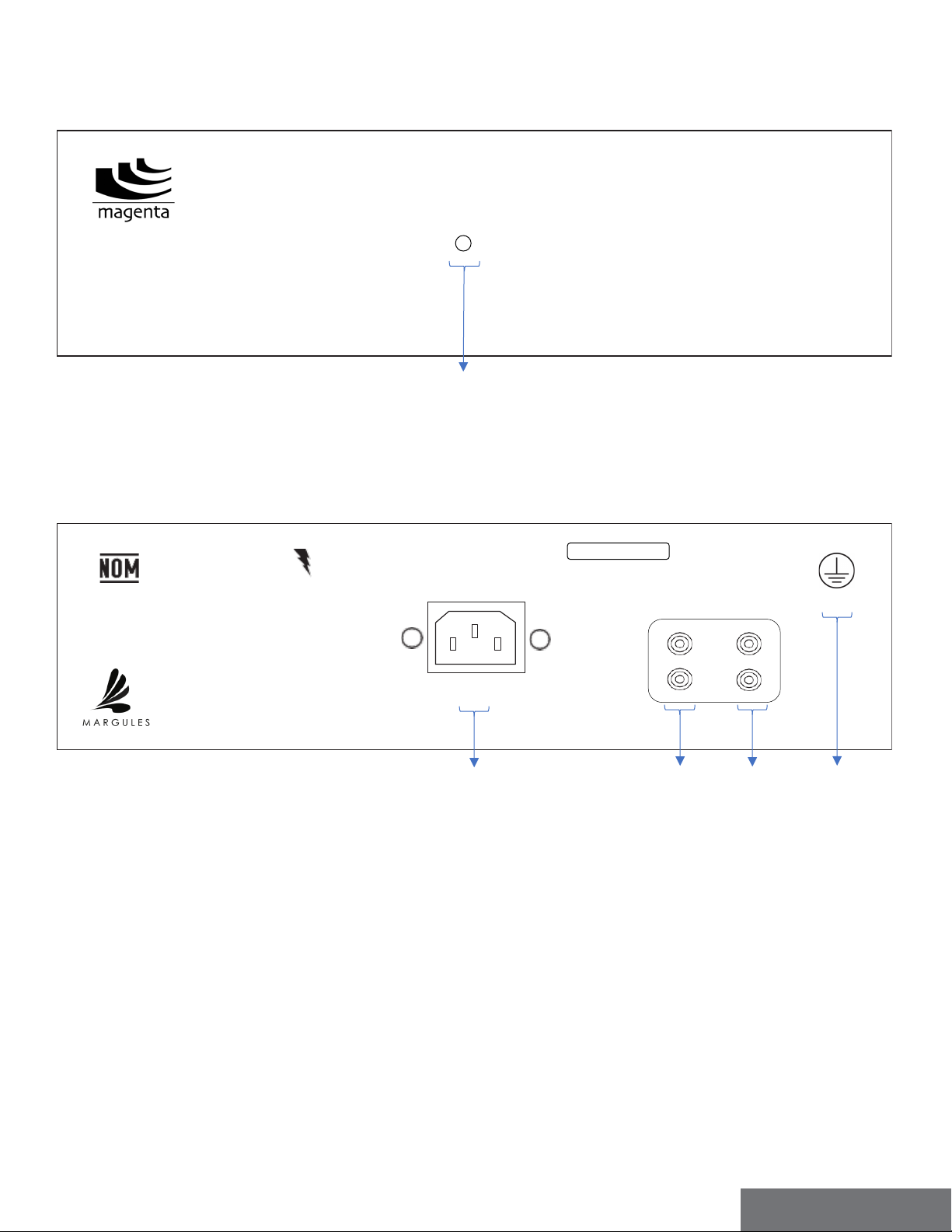

PANEL FRONTAL
PANEL TRASERO
47
FZ DB
Designed and made by Margules
P
H
O
N
O
S
T
A
G
E
P
R
E
A
M
P
L
I
F
I
E
R
Indicador
LED
Serial Number
AC IN 127 VAC
INPUTOUTPUT
LEFT
RIGHT
Salidas de
Linea
GND
Entradas
Tornamesa
Conector del
Cable de Tierra
Entrada de Energía Principal
FZ47DB
Designed and made by Margules
Morelia 38 -401, Colonia Roma
Mexico City, C.P. 06700
Phone: [phone]
www.margules.com
DO NOT OPEN!
Lethal Voltage Inside
For service refer to qualified
personnel

ESPAÑOL - 9
INSTALACIÓN
Retire con cuidado el equipo de su caja y quite los
materiales de empaque de la forma indicada. Una vez
retirados los materiales de empaque coloque el equipo
en una superficie sólida, nivelada y que evite las
vibraciones.
Siempre instale el equipo lejos de materiales inflamables
y en un lugar que permita una óptima ventilación para la
disipación del calor generado por su operación. Nunca
instale el equipo en lugares expuestos a la intemperie.
No lo exponga a la lluvia ni a la radiación solar de forma
directa.
Asegúrese que la tensión de alimentación sea de 120
VCA +/- 10%.
El equipo puede permanecer encendido continuamente;
sin embargo, en caso de no utilizarlo por largos
periodos de tiempo, es recomendable desconectarlo de
la corriente eléctrica.
PRECAUCIÓN: En el interior del equipo hay ALTO
VOLTAJE potencialmente mortal. En caso de abrirlo
para modificar la impedancia de entrada o cambiar el
fusible AC, es necesario que lo desconecte de la
corriente eléctrica y espere un mínimo de 20 minutos.
CONEXIONES Y OPERACIÓN
Antes de conectar el equipo a la toma de suministro de
energía, este deberá estar debidamente conectado,
tanto a la entrada del amplificador integrado o
preamplificador, como a la tornamesa.
La salida con la que cuenta el FZ47DB es de línea y de
tipo RCA (no balanceada).
Los conectores RCA son de cobre chapeado con oro,
para evitar la corrosión y mejorar la conductividad, por
lo que debe de evitar forzarlos.
Siempre conecte los cables de interconexión
respetando el siguiente orden: canal izquierdo en color
blanco y el derecho en rojo, toda vez a que, de
invertirlos, se impide la generación de una imagen
sonora realista.
Conecte el cable de tierra de la tornamesa al conector de
tierra del preamplificador para fonocaptores.
RECOMENDACIONES
Evite utilizar cables de interconexión largos (más de 1.5
m) entre la tornamesa y el FZ47DB, así como entre el
FZ47DB y su amplificador, ya que se puede inducir ruido
en la señal.
Verifique que el cable de tierra de su tornamesa se
encuentre debidamente blindado y conectado al
FZ47DB, usando para ello el conector de tierra que se
encuentra en la parte trasera del chasis.
Verifique que el cable de su tornamesa, así como el
cable de interconexión entre el FZ47DB y el
amplificador, no se encuentren cerca de fuentes de
energía eléctrica como el suministro principal de AC,
cables de alimentación eléctrica, transformadores de
otros dispositivos eléctricos o los cables de las bocinas.
Nunca enrolle o enrede los cables de su tornamesa, ni
los cables de interconexión entre el FZ47DB y su
amplificador.
Siempre use cables de interconexión de alta calidad y
que cuenten con aislamiento y blindaje de extremo a
extremo para evitar la inducción de ruidos que
interfieran con la reproducción de la música.
La calidad, así como el desfasamiento de DC en la línea
de suministro eléctrico es importante para evitar el ruido
mecánico de los transformadores.
Colocar el equipo sobre amortiguadores de vibración o
dispositivos de aislamiento (spikes) por lo general
ayuda a mejorar el detalle instrumental. El FZ47DB es un
equipo sensible a pequeños ajustes, por ello
recomendamos la utilización de cables de buena
calidad, así como de bases firmes.
SOLUCIÓN DE PROBLEMAS
1. El preamplificador para fonocaptores no enciende:
• Revise que el equipo esté correctamente conectado
al suministro de corriente eléctrica.
• Revise el fusible de entrada del suministro eléctrico
ubicado en el interior del equipo. Si está dañado,
reemplácelo por otro que cumpla con las
especificaciones correctas. Si el fusible vuelve a
quemarse, contacte a nuestro departamento de soporte.
2. Uno de los canales no suena:
• Revise que los cables de la tornamesa, así como los
de interconexión se encuentren debidamente
conectados a sus respectivas entradas.
3. Se escucha un zumbido en ambos canales:
• Revise que los cables de la tornamesa, así como los
de interconexión se encuentren debidamente
conectados a sus respectivas entradas.
• Revise que el cable de tierra de la tornamesa se
encuentre debidamente conectado al conector de tierra
del FZ47DB.

ESPAÑOL - 10
NOTAS DE LA INSTALACIÓN

ENGLISH - 11
INTRODUCTION
Congratulations. As the owner of a FZ47DB Phono Stage
Preamplifier, you have acquired a product for analog
music reproduction that incorporates cutting-edge
technology developed from the knowledge gained by
Margules over more than 30 years of research.
This high-end Phono Stage Preamplifier was
handcrafted with materials and components of the
highest quality, observing the strictest production
processes and taking care of the smallest detail.
Following our manufacturing philosophy, the FZ47DB
Phono Stage Preamplifier ensures a clear reproduction
of the music captured on your precious vinyl records,
only comparable to the very intention of the musician
that created it, offering to all music lovers a realistic
sound rich in details, with an unrivaled frequency
response and a precise and organic harmonic
reproduction free of distortion.
With the addition of the FZ47DB Phono Stage
Preamplifier to your audio system, you will be able to
enjoy a captivating, engaging and natural sound: the
formula of Casa Margules’ characteristic sound.
In Margules Audio, we thank you for the trust you have
granted us by acquiring our product, which will ensure
years of pleasure and service.
The FZ47DB creates amazing holographical sound scenarios
with an organic, clear and detailed sound, as well as an
exceptional response in low and smooth tones, even during
the most demanding musical passages.
SAFETY INSTRUCTIONS
WARNING: To avoid electrical shock hazard, do not
remove the equipment’s cover. There are no user-
serviceable parts inside so, in case of malfunction, we
recommend only qualified personnel should service this
component.
1. USER MANUAL: Before turning on the equipment,
carefully read and follow all safety and operation
instructions. Keep this User Manual for future reference.
2. ACCESSORIES AND SPARE PARTS: Only use
accessories recommended by Margules. The use of
accessories different to those recommended may cause
damage to or malfunction of the equipment, or even
create hazards while operating. If spare parts are
needed, make sure the service technician uses spare
parts specified by Margules. The use of non-authorized
spare parts may create fire, electrical shock or other
hazards. In order to maintain the warranty of the
equipment, manipulation by personnel not authorized by
Margules must be avoided.
3. PLACEMENT: Do not place this equipment on
unstable surfaces, brackets, tripods or tables. The
product could fall, causing personal injury or damage to
the equipment. Always place the equipment according
to the instructions of the manufacturer and with the
recommended mounting accessories.
Do not place the equipment near flammable materials or
on surfaces that prevent heat dissipation such as beds,
couches, carpets or racks without proper ventilation.
4. WATER AND HUMIDITY: Do not operate the
equipment close to water (for instance, next to a pool,
bathtub or sink) or in a humid environment (such as a
basement), and do not expose it to the outdoors or rain.
5. MOUNTING ON WALLS OR CEILINGS: Only mount
the equipment on a wall or ceiling in the way
recommended by the manufacturer. Call the service
number in case of doubt regarding the safe way to
mount the equipment.
6. INSERTION OF OBJECTS AND ACCIDENTAL SPILL:
Do not insert any objects through the openings of the
unit since they could touch dangerous voltage points,
creating the possibility of fire or electrical shock hazard.
Avoid spilling liquids onto the unit. If a liquid is
accidentally spilled onto or if any metallic object (such
as paper clips, coins or staples) is inserted into the unit,
unplug it immediately from the power source and
contact Margules to receive instructions.

ENGLISH - 12
7. HEAT AND TEMPERATURE: Place the equipment
far away from heat sources such as radiators, heat logs,
stoves or other electronic equipment (including
amplifiers) that produce heat.
8. VENTILATION: The rack, shelf or special furniture
where you place the equipment must have ventilation
slots or openings in order to protect the equipment from
overheating.
Place the equipment with at least 6 inches (16 cm) free
space from the top and with a space behind it that allows
a free flow of air.
9. GROUNDING OR POLARIZATION: As a safety
feature, the unit is equipped with a polarized alternating
current line plug, which has one blade wider than the
other. This plug can be inserted in the electric outlet only
one way.
If you cannot insert the plug completely into the outlet,
try inverting the plug.
If the plug still does not fit correctly, contact a licensed
electrician to update your obsolete outlet. Do not remove
or damage the safety end of the polarized plug.
10. POWER SOURCES: Use the equipment only with
outlets that have the power supply indicated in the label
of the equipment. If you are not sure about the type of
power supplied in your home, contact your local
electricity supplier.
11. POWER CORD PROTECTION: Fix the power cords
in such a way that there is no risk of them being crushed,
caught or squeezed by other equipment or furniture.
Particularly pay attention to the ends of the cords, both
the end that goes into the outlet and the end that directly
comes from the equipment.
12. LIGHTNING: For best protection during an electric
storm or when the equipment is inactive for long periods
of time, unplug the equipment from the outlet and
disconnect the antenna or cable decoder. This will help
protect the equipment from lightning and electrical
surges.
13. ELECTRIC LINES: Do not place an external antenna
system near the aerial electric lines or other electric
power circuits. When installing an external antenna
system, you must be very careful not to touch the
electric lines or circuits since contact with them may be
lethal.
14. OVERLOAD: Do not overload the wall outlets,
extension cords or power strips, since this increases fire
and electrical shock hazards.
15. SAFETY VERIFICATION: After any service or repair
to the equipment, ask the service technician to perform
safety controls to make sure the equipment is in proper
working condition.
16. IMPORTANT SAFETY NOTES:
CAUTION:
Any modification not expressly approved by Margules
will make the warranty of the equipment void and may
result in hazard for the user.
• Before connecting a new product such as the
FZ47DB to your audio or home theater system, turn off
all other equipment (preferably by unplugging them from
the AC power source).
Many audio components have automatic start circuits
that may activate during an installation; this could cause
damage to the electronic components and/or speakers.
This kind of damage is not covered by the warranty of
this product and as such Margules specifically is
released of liability for said damages.
• The detachable power cord supplied with your unit
was specifically designed to be used with this product;
however, you may use other better-quality power cords
in order to take the utmost advantage of the capabilities
of this equipment.
Ask your Margules distributor for advice on power cords
that may be used with your system.
• For your protection, the product is equipped with an
AC fuse located inside the chassis. This fuse may be
replaced by the user. In case the fuse is replaced and the
equipment does not turn on, contact an authorized
service representative. The spare fuse must be always
the one specified by the manufacturer.
• The electric wiring that runs inside the walls must
have the proper UL certification (Underwriters
Laboratories) to indicate satisfactory compliance with
all requirements set forth by the regulations in force, and
belong to the list authorized by the UL, CSA or other
regulation required by the UL, CSA, NEC or your local
construction code. Questions on electric wiring must be
submitted to a certified installer, licensed electrician or
low voltage contractor.

ENGLISH - 13
17. RECORDING OF CONTENTS PROTECTED BY
COPYRIGHT: Recording of copyright-protected material
for a use other than personal is against the law if done
without permission by the owner of said copyright.
18. INSTALLATION OF THE CATV SYSTEM: The
installer of the CATV system must follow the provisions
of article 820-40 of the NEC, ANSI/NFPA 70, which sets
forth the requirements for proper grounding installation
and particularly specifies that the earth terminal of the
grounding system must be connected to the grounding
system of the building as near to the entering point of
the cable as practically possible.
19. FCC INFORMATION (FEDERAL COMMUNICATIONS
COMMISSION) FOR THE USER: This equipment
generates and may radiate radiofrequency energy and if
not installed and used according to the instructions it
may cause interference to radio communications.
These limits are designed to provide reasonable
protection against interferences in a residential
installation. However, there is no guarantee that
interferences in any given installation will not be
produced.
If this equipment causes damaging interference to radio
or television reception that may be determined by
turning the equipment on and off, we recommend the
user to try and correct the interference through one or
more of the following actions:
• Re-orient or relocate the receiving antenna
• Increase the separation between the equipment and
the receiver
• Connect the equipment and the receiver to outlets
in separate circuits
20. EXTERNAL ANTENNA INSTALLATION / SAFE
ANTENNA AND CABLE CONNECTION: If an external
antenna or cable system is connected to the equipment,
make sure the antenna or cable system is grounded to
provide protection against static charges and surges.
Article 810 of the National Electrical Code, ANSI/NFPA
70 (in Canada, part 1 of the Canadian Electrical Code)
provides information on the correct grounding of the
mast and support structure, the connection of the
grounding conductors to an antenna discharge unit, the
size of the grounding conductors, the location of the
antenna discharge unit, the connection to the grounding
electrode system and the requirements for the
grounding electrode system.
The external antenna system must be placed as far away
from electrical lines as possible and where it may never
come in contact with these power sources in case of fall.
When installing an external antenna, special attention
must be paid to avoid contact with electrical lines,
circuits or other sources of energy since this could
prove to be lethal.
Due to the danger involved, the antenna installation
must be performed by a professional.

ENGLISH - 14
CHARACTERISTICS
The idea of creating the FZ47DB Phono Stage
Preamplifier originated from the need of music lovers to
satisfy their passion for analog music, since they
constantly face the absence or poor quality of a phono
stage in most modern preamplifiers, integrated
amplifiers and audio receivers.
In addition, the FZ47DB is conceived as a high-end
solution to take full advantage of the high resolution
offered by modern phono cartridges, as well as the
capabilities of the most advanced turntables found
today.
In this way, the FZ47DB provides an incomparable
listening experience, effortlessly creating holographic
sound scenarios that astound due to their exceptional
clarity, detail, smoothness, fluidity and tonal response,
even during the most demanding musical passages.
DUAL SHUNT REGULATED POWER SUPPLY
By not having a control loop circuit, the Dual Shunt
regulated power supply avoids the induction of non-
desired harmonics and provides a high noise rejection,
thus ensuring the quality of the audio signal.
ZERO NEGATIVE FEEDBACK
The philosophy that frames the FZ47DB circuit topology
is based on always avoiding the use of negative
feedback, a common practice that results in a loss of
detail and sound richness.
PASSIVE EQUALIZATION
In the same way, the RIAA (Recording Industry
Association of America) equalization performed by the
FZ47DB is passive, with multiple amplification stages to
maintain the harmonic structure.
FLEXIBILITY
The FZ47DB offers great flexibility to be adapted to most
modern phono cartridges, thanks to the incorporation of
an internal DIP switchboard that allows to change the
load with 16 different input impedances that vary from
27K to 390K Ohms.
HIGH-QUALITY MATERIALS
To complement the design effort of the FZ47DB and
increase its capabilities, we have incorporated to its
manufacturing precision metal-film resistors,
polypropylene audio-grade capacitors and gold-plated
connectors.
NEURO-ACOUSTIC ALIGNMENT (ANA
â
)
The ANA® technology (Neuro-Acoustic Alignment) is
one of Margules’ technological innovations developed
from a fundamental principle: the human brain perceives
sound by prioritizing the harmonic structure above
fundamental tone; that is, it focuses on how humans
perceive sound and not on how we measure it.
This technological advance originates from the
engaging sound theory and is based on the way in which
our brain decodes the information from the sound waves
through the ears: when sounds are closer, they keep us
focused due to the relation between perception and
sound, the distance at which we perceive them and their
intelligibility, whereas distant sounds, even when
intelligible, do not catch our attention and are easily
ignored.
Our ANA® technology is designed to achieve a realistic
sound, with a wide frequency response, low distortion
and precise harmonic reproduction, optimizing to the
utmost the relationship between the source and the
receiver, so that you can enjoy your music in a way you
have never experienced before.

ENGLISH - 15
TECHNICAL SPECIFICATIONS
Preset Input Impedance Z:
47K Ohms
(16 user selectable values: from 27K to 390K
Ohms)
Supply Voltage:
120 VAC
Maximum Output Voltage:
13 V
Gain:
56 dB
Phono Cartridge Compatibility:
Moving Magnet
Moving Iron (HO) (High Output)
Moving Coil (HO) (High Output)

ENGLISH - 16
FRONT PANEL
REAR PANEL
47
FZ DB
Designed and made by Margules
P
H
O
N
O
S
T
A
G
E
P
R
E
A
M
P
L
I
F
I
E
R
LED
Indicator
Serial Number
AC IN 127 VAC
INPUTOUTPUT
LEFT
RIGHT
Line Level
Output
GND
Turntable
Intput
Grounding
Wire
AC Supply Socket
FZ47DB
Designed and made by Margules
Morelia 38 -401, Colonia Roma
Mexico City, C.P. 06700
Phone: [phone]
www.margules.com
DO NOT OPEN!
Lethal Voltage Inside
For service refer to qualified
personnel

ENGLISH - 17
INSTALLATION
Carefully take the unit out of its box and remove the
packaging material as indicated. Once you have
removed the packaging materials, place the unit on a
solid and leveled surface that prevents vibrations.
Always install the unit far from flammable materials and
in a space that allows optimal ventilation to dissipate the
heat generated by its operation.
Never install the unit outdoors. Do not expose it to
rainfall or direct sunrays.
Make sure that the input voltage is 120 VAC +/- 10%.
The equipment can remain turned on continuously;
however, if you do not use it for long periods of time, it
is recommended to unplug it from the electrical outlet.
CAUTION: There is potentially lethal HIGH VOLTAGE
inside this equipment. If you need to open it to adjust the
input impedance or to change the AC fuse, you must
unplug it from the AC power and wait at least 20 minutes.
CONNECTIONS AND OPERATION
Before you connect the equipment to the AC power, it
must be properly connected both to the integrated
amplifier or preamplifier terminals and to the turntable.
The output of the FZ47DB is RCA line level (unbalanced).
The equipment has gold-plated copper RCA terminals to
prevent corrosion and improve conductivity, so you
should avoid forcing them.
Always connect the interconnect cables respecting the
following order: White for left channel and Red for right
channel, since inverting them prevents the generation of
a realistic soundstage.
Connect the tonearm ground wire to the phono stage
preamplifier’s ground screw.
RECOMMENDATIONS
Avoid the use of long interconnect cables (longer than
1.5 meters) between the turntable and the FZ47DB, as
well as between the FZ47DB and the amplifier since this
may induce noise into the signal.
Verify that the turntable’s ground wire is properly
shielded and connected to the FZ47DB, using the
ground screw located at the back of the unit to do so.
Verify that the turntable’s cable, as well as the
interconnect cable between the FZ47DB and the
amplifier are nowhere near AC power sources, such as
wall outlets, power supplies, power distributors, power
cables, transformers of other electrical devices, or
speaker cables.
Never wind, twist, or twine the turntable’s cable or the
interconnect cables between the FZ47DB and the
amplifier.
Always use high-quality end to end isolated and
shielded cables in order to avoid noise induction that
may interfere with music reproduction.
The quality as well as the DC offset in the AC powerline
are important to avoid any mechanical noise induced by
the transformers.
Placing the equipment on vibration dampening or
isolation devices (spikes) usually helps to improve the
instrumental detail. The FZ47DB is an equipment
sensitive to small adjustments, therefore we recommend
the use of high-quality cables as well as a firm stand.
TROUBLESHOOTING
1. The phono stage preamplifier does not turn on:
• Verify the equipment is correctly connected to the
mains power or AC power source.
• Check the electrical supply input fuse located inside
the unit. If it is damaged, replace it by one that meets the
correct specifications.
If the fuse blows again, directly contact our technical
support department.
2. One of the channels does not emit sound:
• Verify that the cables of the turntable, as well as the
interconnection cables, are properly connected to their
respective terminals.
3. A humming sound is heard in both channels:
• Verify that the cables of the turntable, as well as the
interconnection cables, are properly connected to their
respective terminals.
• Check that the turntable’s ground wire is properly
connected to the FZ47DB’s ground screw.

ENGLISH - 18
INSTALLATION NOTES
