Marimex Premium 5000 User manual

TEPELNÉ ČERPADLO

pro ohřev vody vbazénech

PREMIUM 5000

PREMIUM 8000

Návod kinstalaci, použití

aúdržbě

Úvod

Děkujeme Vám, že jste si vybrali naše tepelné čerpadlo pro ohřev vody vbazénech.

Tento návod kpoužití obsahuje veškeré nezbytné informace kinstalaci, provozu aúdrž-

bě zařízení. Přečtěte si pozorně návod kpoužití před tím, než začnete se zařízením

provádět jakoukoliv manipulaci či údržbu. Výrobce aprodejce tohoto zařízení nepře-

bírají zodpovědnost zajakékoliv úrazy či škody namajetku vpřípadě jeho nesprávné

instalace, uvádění doprovozu nebo nedostatečné údržby. Tento dokument je nedílnou

součástí výrobku amusí být uložen vestrojovně nebo vblízkosti tepelného čerpadla.

Budete-li potřebovat radu nebo odbornou pomoc, kontaktujte svého prodejce.

Poznámka: Ilustrace apopisy uvedené vtomto návodu nejsou závazné aodskuteč-

ně dodaného výrobku se mohou lišit.

UPOZORNĚNÍ: Výrobce si vyhrazuje právo provádět úpravy výrobku, které nebu-

dou mít vliv najeho základní vlastnosti, bez povinnosti aktualizace tohoto návodu

OBSAH

BEZPEČNOSTNÍ POKYNY 2

TECHNICKÉ ÚDAJE 4

POPIS ČINNOSTI A INSTALACE 5

OVLÁDÁNÍ 12

AUTOMATICKÉ OCHRANNÉ A ŘÍDICÍ SYSTÉMY 14

PROVOZ 15

ÚDRŽBA 18

ŘEŠENÍ MOŽNÝCH PROBLÉMŮ 18

SYMBOL PRO TŘÍDĚNÍ ODPADU VZEMÍCH EVROPSKÉ UNIE

Chraňte životní prostředí! Nevyhazujte toto zařízení dokomunálního odpadu. Výro-

bek obsahuje elektrické/elektronické součásti. Podle evropské směrnice 2012/19/

EU se elektrická aelektronická zařízení poukončení své životnosti nesmějí vyhazovat

dokomunálního odpadu, ale je nezbytné je odevzdat kekologické likvidaci naktomu

určená sběrná místa. Informace otěchto místech obdržíte naobecním úřadě.

Likvidace elektrických zařízení obsahujících chladivo: Zařízení poukon-

čení své životnosti odpojte odzdroje napájení aodvodního okruhu,

zvýměníku vypusťte vodu adále nerozebírejte. Celé zařízení odevzdejte

naktomu určených sběrných místech.

1. BEZPEČNOSTNÍ POKYNY

POZOR: Přečtěte si tento návod před instalací, před prvním použitím

nebo před údržbou nebo opravou.

POZOR: Zařízení obsahuje elektrické součástky pod napětím. Zařízení

smí otevřít pouze osoba spříslušnou elektrotechnickou kvalikací.

Nebezpečí úrazu elektrickým proudem.

POZOR: NEBEZPEČÍ. Obsahuje hořlavý plyn. Zařízení smí kontrolovat

pouze osoba spříslušnou odbornou kvalikací. Nebezpečí požáru.

1. Zařízení mohou používat děti vevěku 8 let astarší aosoby se sníženými fyzickými,

smyslovými nebo duševními schopnostmi, anebo snedostatkem zkušeností azna-

lostí, pokud jsou pod dozorem dospělé kompetentní osoby anebo byly poučené

obezpečném používání zařízení arozumějí případným nebezpečím. Děti si se

zařízením nesmějí hrát. Děti nesmí provádět čištění aúdržbu bez dozoru.

2. Zařízení není určeno pro použití osobami, které nejsou seznámeny sobsluhou

vrozsahu tohoto návodu; osobami pod vlivem léků, omamných prostředků apod.,

snižujících schopnost rychlé reakce.

3. Umístění tepelného čerpadla musí odpovídat ČSN 332000-7-702, tj. nejméně 3,5m

odvnějšího okraje bazénu.

4. Napájecí obvod (napětí, jištění atd.) musí odpovídat údajům natypovém štítku

tepelného čerpadla, musí odpovídat příslušné normě (ČSN 332000) amusí být

vybaven proudovým chráničem svypínacím proudem 30 mA.

5. Zásahy doelektroinstalace tepelného čerpadla anapájecího elektrického obvodu

smí provádět jen osoba spříslušnou elektrotechnickou kvalikací.

6. Neinstalujte tepelné čerpadlo vmístech, kde může dojít kjeho zaplavení vodou.

Pokud ktomu dojde, vypněte jistič napájecího obvodu tepelného čerpadla apřed

dalším použitím jej nechte prověřit odborně způsobilou osobou.

7. Zařízení neinstalujte vblízkosti hořlavých plynů. Jakmile dojde kúniku plynu, může

dojít kpožáru.

8. Zabezpečte, aby si vpracovní oblasti tepelného čerpadla nehrály děti. Hlavní vypí-

nač tepelného čerpadla musí být umístěn mimo dosah dětí.

Neponechávejte vprovozu tepelné čerpadlo, které není kompletně zakrytované, ani

dootvorů vkrytech nevkládejte žádné předměty. Rotující ventilátor může způsobit vážné

zranění. Vnitřní potrubí je během provozu horké; při dotyku může způsobit popáleniny.

10. Udržujte ruce, vlasy avolné součásti oděvu vbezpečné vzdálenosti odlopatek

ventilátoru, aby nedošlo kezranění.

11. Pokud zaznamenáte neobvyklý hluk, zápach nebo dým ztepelného čerpadla, ne-

prodleně vypněte elektrický přívod azajistěte odbornou prohlídku celého zařízení.

12. Pokud zjistíte, že je přívodní kabel tepelného čerpadla nebo prodlužovací kabel

napřívodu poškozen, neprodleně vypněte jistič napájecího obvodu čerpadla azáva-

du odstraňte.

13. Opravy tepelného čerpadla azásahy dotlakového okruhu chladiva smí provádět

pouze osoba spříslušnou kvalikací.

14. Údržba aprovoz musí být prováděny vsouladu stímto návodem kpoužití.

15. Zařízení musí být skladováno vmístnosti bez nepřetržitého provozu zdrojů zapále-

ní (například: otevřený plamen, provozní plynový spotřebič nebo provozní elektric-

ký ohřívač). Uvědomte si, že chladiva nemusí obsahovat zápach.

16. Používejte pouze originální náhradní díly. Neodstraňujte ani neupravujte jakékoli

části tepelného čerpadla. Vpřípadě nedodržení těchto doporučení není možné

uplatňovat natoto zařízení záruku.

CZ 2. TECHNICKÉ ÚDAJE

Poznámka: Hodnoty topného výkonu aprovozního příkonu se mohou lišit vzávislosti

naklimatických aprovozních podmínkách.

Provozní rozsah:

Teplota okolí: 7 – 43 °C

Teplota vody: 9 – 40 °C

TYP ČERPADLA ŘADY PASRW PREMIUM

5000 PREMIUM

8000

Základní parametry

Topný výkon

Teplota okolí (suchá/mokrá)

27°C / 24°C*

(kW) 5,0 8,0

Btu/h 17000 27200

COP (provozní) - 5,2 5,37

Jmenovitý příkon (kW) 0,96 1,49

Topný výkon

24°C / 19°C*

(kW) 4,37 7,0

Btu/h 14910 23884

COP (provozní) - 4,8 4,83

Jmenovitý příkon (kW) 0,91 1,45

Topný výkon

15°C / 12°C*

(kW) 3,4 5,4

Btu/h 11600 18424

COP (provozní) - 3,78 3,8

Jmenovitý příkon (kW) 0,9 1,42

Elektrické parametry

Elektrické napájení (V~ / Hz) 230~/50Hz 230~/50Hz

Stupeň ochrany - IPX4 IPX4

Třída ochrany - I I

Parametry bazénové instalace

Doporučený objem bazénu (m3) <20 <35

Maximální objem bazénu (m3) 35 50

Minimální průtok vody výměníkem (m3/h) 2,2 3,5

Připojovací rozměr mm 50 50

Obecné parametry

Výměník - titan a PVC titan a PVC

Kompresor - 1 x rotační 1 x rotační

Směr proudění vzduchu - horizontální horizontální

Otáčky ventilátoru (1/min) 870 810

Hlučnost (dB(A)) 52 53

Úbytek tlaku vody kPa 2,5 2,5

Chladivo (teplonosná tekutina) - R32 R32

Hmotnost náplně chladiva (kg) 0,32 0,5

Hmotnost netto (kg) 31 46

Celkové rozměry (D x H x V) (mm) 805 x 300 x 545 870 x 360 x 700

2.1 Rozměry tepelného čerpadla

Poznámka: Rozměry jsou

uvedeny vmilimetrech.

2.2 Parametry bazénové vody

Tepelné čerpadlo je určeno pro ohřev bazénové vody, která odpovídá požadavkům nazdra-

votní nezávadnost vody pro koupání. Limitní hodnoty pro provoz tepelného čerpadla:

Důležité: Napoškození vlivem nedodržení výše uvedených limitů se nevztahuje záruka.

Poznámka: Překročení jedné nebo několika mezí může neopravitelně poškodit

tepelné čerpadlo. Vývod ze zařízení naúpravu vody (např. systémy nadávkování

chemických přípravků) vždy instalujte dopotrubí odvádějící vodu ztepelného čerpa-

dla zpět dobazénu.

Mezi vyústěním dávkovací stanice avýstupem ztepelného čerpadla musí být také

umístěn zpětný ventil, aby se zabránilo zpětnému prodění vody dotepelného čerpa-

dla vpřípadě, kdy je ltrační čerpadlo mimo provoz.

3. POPIS ČINNOSTI AINSTALACE

3.1 Účel použití

Tepelné čerpadlo je určeno výhradně pro ohřev bazénové vody apro hospodárné

udržování její teploty napožadované hodnotě. Jakékoli jiné použití je považováno

zanevhodné.

Tepelné čerpadlo dosahuje nejvyšší účinnosti při teplotách vzduchu 15 ÷ 25 °C. Při

teplotě pod +7 °C má zařízení malou účinnost apři teplotě nad +35 °C se může zaří-

zení přehřívat. Doporučujeme tedy mimo rozmezí okolních teplot 7 ÷ 35 °C zařízení

nepoužívat.

min max

Hodnota pH 6,8 7,9

Volný chlor (mg/l) 0,3 0,8

Celkový chlor (mg/l) 3

Celková alkalita (mg/l) 80 120

Sůl (g/l) 4

PREMIUM

5000 PREMIUM

8000

A270 335

B550 560

C265 335

D300 360

E805 870

F270 270

G93 105

H545 700

CZ Vysoká účinnost

Shodnotou COP víc jak 5 jsou tato tepelná čerpadla velmi efektivní při přenosu

tepla zokolního vzduchu dovody vbazénu. Jejich použitím můžete ušetřit až 80%

nákladů vesrovnání sběžným elektrickým ohřevem.

Dlouhá životnost

Výměník tepla je vyroben zPVC svnitřní titanovou spirální trubicí aodolává dlou-

hodobé expozici bazénové vody obsahující běžně používané dezinfekční prostředky

vběžně používaných koncentracích.

Snadné ovládání aprovoz

Zařízení je velmi snadno ovladatelné: pouze jej zapněte anastavíte požadovanou

teplotu vody bazénu. Řídicí systém obsahuje mikropočítač, který umožňuje sledovat

anastavit všechny důležité provozní parametry, akterý zobrazuje provozní stav

naovladači sLCD displejem.

3.2 Princip činnosti

Tepelné čerpadlo pomocí cyklu komprese aexpanze teplonosné tekutiny umožňuje

získávat teplo ze vzduchu vokolí bazénu. Teplý vzduch je pomocí ventilátoru hnán

skrze výparník, vekterém odevzdává své teplo teplonosné tekutině (přitom se

vzduch ochlazuje). Teplonosná tekutina je pak kompresorem, který ji stlačí azahře-

je, dopravována dospirál výměníku, kde své teplo předá bazénové vodě. Zvýmění-

ku proudí ochlazená tekutina doexpanzního ventilu, kde se sníží její tlak aprudce

se přitom ochladí. Takto ochlazená tekutina opět proudí dovýparníku, kde se ohřívá

proudícím vzduchem. Celý proces probíhá plynule aje sledován tlakovými ateplot-

ními snímači.

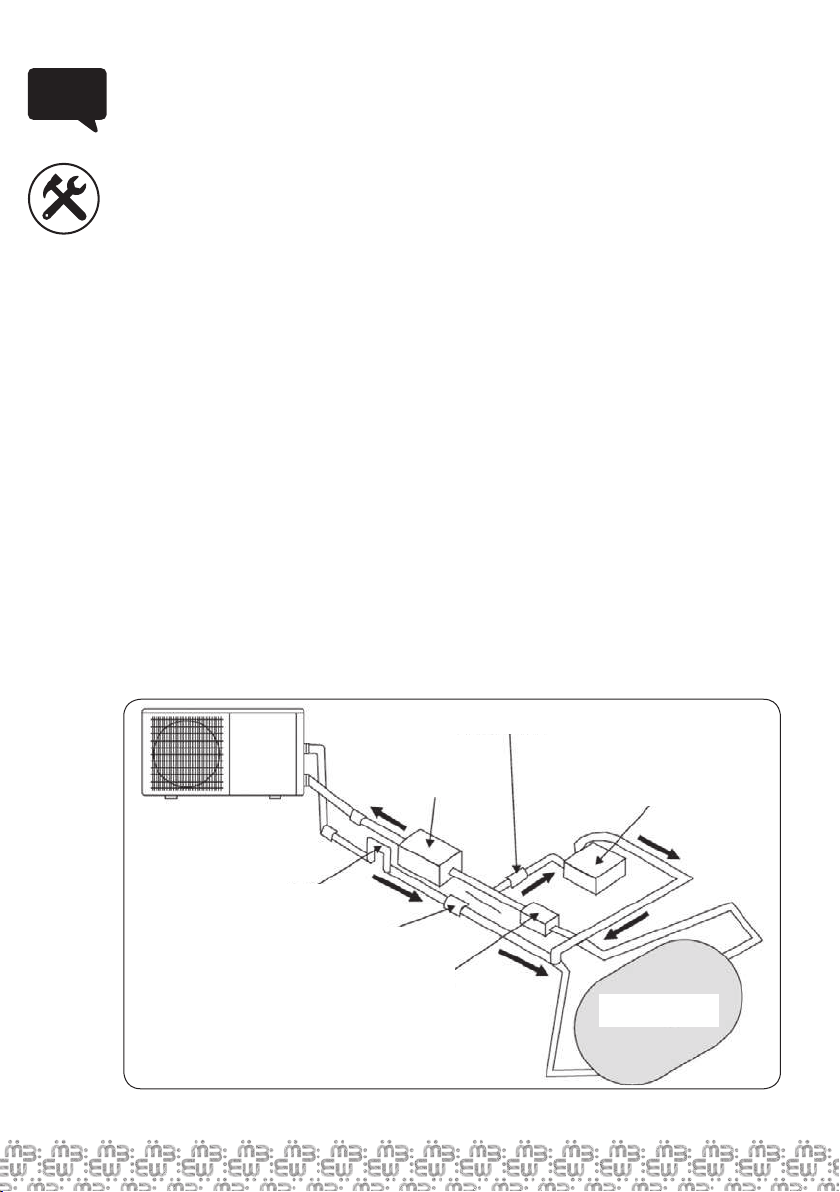

Potrubí mezi tepelným čerpadlem abazénem by nemělo být delší než 10m amělo

by být opatřeno vhodnou tepelnou izolací pro udržení tepla. Delší a/nebo tepelně

neizolované potrubí má negativní vliv naúčinnost ohřevu.

3.3 Manipulace stepelným čerpadlem

Nezvedejte tepelné čerpadlo zašroubení výměníku. Může dojít kjeho poškození.

Tepelné čerpadlo musí být přepravováno askladováno vprovozní poloze (připev-

ňovacími nožičkami dolů). Pokud nemáte jistotu, počkejte se spuštěním tepelného

Proud

vzduchu

Kompresor

Vstup vody

Výstup vody Teplý

vzduch

Ochlazený

vzduch Bazén

Čerpadlo

Filtrační

nádoba

Ochlazený

vzduch

Proud

vzduchu

Výparník

Expanzní ventil

Výparník

Ventilátor

čerpadla min. 24 hodin poinstalaci, aby se zabránilo poškození kompresoru. Je-li

stepelným čerpadlem manipulováno správně (snožičkami dolů), může být spuštěno

okamžitě.

3.4 Výběr stanoviště

Tepelné čerpadlo je určeno kvenkovní instalaci abude dobře pracovat prakticky

vjakémkoliv venkovním prostředí, pokud budou splněny tři následující podmínky:

1. Čerstvý vzduch – 2. Elektrický proud – 3. Potrubí sbazénovou ltrací

(a) Neinstalujte čerpadlo douzavřeného prostoru

somezeným přístupem vzduchu akde nemůže

vzduch dostatečně cirkulovat. Přívod avývod

vzduchu ztepelného čerpadla musí být zcela

volný. Vpracovním prostoru kolem tepelného

čerpadla denovaném naobrázku vedle se

nesmí nacházet žádné předměty. Nestavte jej

ani mezi keře aroští, které také mohou omezit

přístup vzduchu. Veškeré překážky volného

proudění vzduchu snižují účinnost tepelné

výměny amohou dokonce způsobit úplné zastavení čerpadla.

Také se ujistěte, že vzduch vycházející ztepelného čerpadla se nemůže odrážet

zpět abýt opět nasáván dovnitř (je důležité mít min. 2 metry volného prostoru

vesměru výstupu vzduchu ztepelného čerpadla).

(b) Zařízení musí být instalováno namístě chráněném před přímým slunečním záře-

ním aostatními zdroji tepla anejlépe tak, aby mohlo nasávat vzduch zosluně-

ného prostoru. Nad tepelným čerpadlem se doporučuje postavit volnou stříšku

chránící zařízení před přímým deštěm apřímým sluncem.

prašnost způsobuje postupné zhoršení účinnosti tepelné výměny.

(d) Vzduchový vývod by neměl být namířen domíst, kde by mohlo proudění chlad-

ného vzduchu obtěžovat (okna, terasa, ...). Vzduchový vývod neorientujte proti

směru převládajících větrů.

(e) Vzdálenost zařízení odokraje bazénu nesmí být kratší než 3,5m. Doporučuje

se instalovat tepelné čerpadlo dovzdálenosti max. 7,5m odbazénu. Čím větší

je vzdálenost odbazénu, tím větší jsou tepelné ztráty vpotrubí. Celková dél-

ka propojovacího potrubí by neměla přesáhnout 30m. Je nutno mít nazřeteli

skutečnost, že čím větší je délka propojovacího potrubí, tím větší jsou tepelné

ztráty rozvodu. Při zapuštění větší části potrubí pod zem jsou sice tepelné ztráty

menší, ale pro představu 30 metrů rozvodu (pokud není zem vlhká) má zhruba

tepelné ztráty 0,6 kW/hodinu (2000 BTU) pro každých 5 °C rozdílu mezi teplotou

vody vbazénu ateplotou země, obklopující potrubí, což lze převést nacca 3 – 5%

prodloužení doby provozu tepelného čerpadla.

(f) Zařízení musí být postaveno narovné apevné ploše, např. nabetonovém soklu

nebo ocelovém podstavci. Skříň tepelného čerpadla musí být kploše (soklu či

podstavci) připevněna šrouby nebo vruty přes gumové antivibrační vložky. Gu-

mové antivibrační vložky (silentbloky) nejen sníží hlučnost tepelného čerpadla,

ale také prodlouží jeho životnost.

CZ (g) Zadní plocha výparníku je tvořena lamelami změkkého kovu. Tato plocha může

být snadno poškozena. Zvolte proto takové stanoviště ataková opatření, aby

kpoškození lamel nedocházelo.

Poznámka: Umístění apřipojení kvnitřním bazénům konzultujte sdodavatelem.

3.5 Připojení kbazénu

Tepelné čerpadlo se používá vespojení sltrační jednotkou, která je součástí bazé-

nové instalace uživatele. Průtok tepelným čerpadlem by měl odpovídat doporučené

hodnotě (viz tabulka vkapitole Technické údaje) amůže být nejvýše 2x vyšší. Pro

správné používání tepelného čerpadla je nutno instalovat obtok tvořený trojicí ko-

houtů, kterým se nastavuje průtok tepelným čerpadlem (viz kapitola 6.2 Nastavení

provozního stavu pomocí obtoku).

Tepelné čerpadlo je vybaveno připojovací vstupní avýstupní armaturou pro připo-

jení potrubí d50 spřevlečnou maticí atěsnícím gumovým kroužkem. Pro připojení

kltračnímu okruhu použijte tedy PVC potrubí d50, nebo můžete použít přechodo-

vé tvarovky 50/38mm, které nejsou součástí dodávky, avše propojit pomocí hadic

ø 38mm. Dolní armatura je pro vstup dovýměníku, horní pro výstup. Před zašrou-

bováním převlečné matice promažte závity mazacím tukem.

Při instalaci je nutno vzít vpotaz izimní odstávku tepelného čerpadla, kdy je nutné

včas, před příchodem mrazů, tepelné čerpadlo odpojit odltračního okruhu astej-

ně jako ostatní části vodního okruhu vypustit zněj veškerou vodu. Napoškození

mrazem se záruka nevztahuje. Zvažte tedy použití rychlospojek navstup avýstup

čerpadla, aby se tak umožnilo jednoduché odpojení tepelného čerpadla odzbytku

ltračního okruhu, jak pro vypuštění vody zčerpadla při zazimování, tak ipro případ

servisu.

3.6 Instalace zpětného ventilu

Pozor: Umístění zařízení naúpravu vody (dávkovače chloru, pH apod.) má zásadní

vliv naživotnost tepelného čerpadla. Je velmi důležité zajistit ochranu tepelného

Filtr

Zpětný ventil

Chlorátor

Sifon

Zpětný ventil

Čerpadlo

Bazén

čerpadla před vysokými koncentracemi těchto chemických látek, které by mohly

způsobit korozi výměníku tepla. Takovéto zařízení nadávkování dezinfekce musí být

umístěno tak, aby dávkovací vyústění bylo provedeno až zatepelným čerpadlem.

Vtéto části vedení musí být mezi tepelným čerpadlem achlorátorem sifon azpětný

ventil stitanovou pružinou, aby se zabránilo samovolnému zpětnému toku vody při

vypnuté ltrační jednotce – viz níže uvedený náčtek.

Napoškození tepelného čerpadla vdůsledku nedodržení některé ztěchto doporu-

čení se nevztahuje záruka.

3.7 Instalace tepelného čerpadla doltračního okruhu

Poznámka: Výrobce dodává pouze tepelné čerpadlo. Ostatní součásti naobrázku jsou

součásti vodovodního okruhu, které zajišťuje uživatel nebo instalační rma.

3.8 Elektrické připojení

PŘIPOJENÍ DOZÁSUVKY

DŮLEŽITÉ: Tepelné čerpadlo se dodává spřívodním kabelem opatře-

ným vidlicí pro připojení dozásuvky. Instalace zásuvky musí odpovídat

požadavkům ČSN 332000, včetně odpovídajícího jištění apoužití prou-

dového chrániče svybavovacím proudem do30 mA.

PEVNÉ ELEKTRICKÉ PŘIPOJENÍ

DŮLEŽITÉ: Pokud se rozhodnete pro pevné elektrické připojení tepel-

ného čerpadla, je to zásah dojeho elektroinstalace, který smí provést

pouze osoba spříslušnou elektrotechnickou kvalikací, amusí odpoví-

dat níže uvedeným požadavkům:

1. Tepelné čerpadlo spolu snapájením čerpadla ltrační jednotky musí být pokud

možno připojeno přes samostatný jistič aspínač, případně časovač pro pravidelné

zapínání doprovozu. Přívod musí být dostatečně dimenzován (viz tabulka níže)

aopatřen proudovým chráničem svybavovacím proudem do30 mA. Charakteris-

CZ tiky elektrické sítě (napětí akmitočet) vč. jištění musí odpovídat provozním para-

metrům zařízení.

2. Elektrické zapojení musí provádět kvalikovaný technik vsouladu splatnými elek-

trotechnickými předpisy anormami. Schéma elektrického zapojení je umístěno

vevnitřní části rozvodnice tepelného čerpadla.

3. Elektroinstalace čerpadla musí být řádně uzemněna. Impedance zemnícího rozvo-

du musí splňovat platné elektrotechnické předpisy anormy.

4. Elektroinstalaci je potřeba před uvedením doprovozu pečlivě zkontrolovat apře-

měřit, zda nedošlo kchybnému zapojení.

5. Maximální zatížení svorek pro napájení ltračního čerpadla je 6,6 A. Pokud se

napříslušné svorky připojí ovládání provozu čerpadla ltrace, bude si tepelné

čerpadlo řídit provoz ltračního čerpadla podle potřeby.

3.9 Spuštění doprovozu

Poznámka: Nutnou podmínkou kprovozu zařízení je průtok bazénové vody výmě-

níkem, což zajišťuje filtrační čerpadlo. Bez dostatečného průtoku vody se tepelné

čerpadlo nespustí.

Pokud byly provedeny veškeré předchozí kroky instalace azkontrolována všechna

připojení, je třeba při spuštění dodržet následující kroky:

1. Zapněte ltrační čerpadlo azkontrolujte, zda tepelným čerpadlem proudí dosta-

tečné množství vody azda někde nedochází kúniku vody.

2. Zapněte elektrické napájení tepelného čerpadla, stiskněte tlačítko naovládacím

panelu. Pouplynutí určité časové prodlevy začne zařízení pracovat.

3. Poněkolika minutách provozu se přesvědčte, že ztepelného čerpadla vychází

výrazně chladnější proud vzduchu, než jaký nasává (occa 5-10 °C).

4. Vypněte čerpadlo ltrace apřesvědčte se, že se automaticky zastaví itepelné

čerpadlo. Pokud tomu tak není, nechte prověřit funkci průtokového spínače.

5. Ponechte tepelné čerpadlo altrační čerpadlo vprovozu 24h denně, dokud nedo-

sáhne požadované teploty vbazénu.

Připojení

síťového

kabelu

Jmenovité

napětí Maximální proud Hodnota pojistky

(minimum)

Průřez vodičů kabelu

(pro max. délku 15 m)

220 – 240 V~ 6,6 A 16 A /C 3x 1,5 mm2

Připojení ovládacího

kabelu pro spínání

ltračního čerpadla

Maximální zatížení

svorek 6,6 A

Vzávislosti navýchozí teplotě vody vbazénu, teplotě vzduchu atepelným ztrátám,

to může to trvat několik dní, než voda dosáhne požadované teploty. Zakrytí bazénu

adalší opatření kesnížení tepelných ztrát může výrazně snížit tuto dobu.

Čidlo průtoku vody:

Čidlo průtoku vody sepne, když proudí voda výměníkem tepelného čerpadla avy-

pne tepelné čerpadlo vmomentě, kdy se průtok vody zastaví nebo sníží pod mini-

mální požadovanou úroveň.

Časová prodleva:

Zařízení je vybaveno spínacím časovým zpožďovačem snastavenou dobou zpoždě-

ní kochraně řídících prvků vokruhu aodstranění opakovaných restartů akmitání

stykače. Podrobněji vkapitole 5.5.

3.10 Kondenzace vody

Nižší teplota výparníku zaprovozu tepelného čerpadla je příčinou srážení vzdušné

vlhkosti nalamelách výparníku avzniku kondenzátu, případně námrazy. Pokud je

relativní vlhkost vzduchu velmi vysoká, může to být iněkolik litrů zkondenzované

vody zahodinu. Voda stéká polamelách doprostoru dna skříně avytéká plastovou

armaturou, která je konstruována pro připojení PVC hadice, kterou lze odvádět

kondenzát dopříhodného odtoku.

Je velmi snadné zaměnit zkondenzovanou vodu zaúnik vody zvnitřku tepelného

čerpadla. Existují dva jednoduché způsoby, jak zjistit, že se jedná okondenzát či

nikoliv:

1. Vypnout zařízení anechat běžet pouze bazénové čerpadlo. Jestliže voda

přestane vytékat, jedná se ozkondenzovanou vodu.

2. Provést test napřítomnost chlóru vevytékající vodě (je-li jím bazén

ošetřován) – jestliže není vevytékající vodě obsažen chlór, pak se jedná

okondenzát.

Poznámka: Případná vlhkost vokolí zařízení je způsobena srážením vodní páry aje

zcela vpořádku.

Poznámka: Námraza nalamelách výparníku je výsledkem nevhodných provozních

podmínek (především nízké teploty okolního vzduchu vkombinaci svyšší vzdušnou

vlhkostí). Zařízení vypněte avyčkejte, až se provozní podmínky zlepší.

CZ 4. OVLÁDÁNÍ

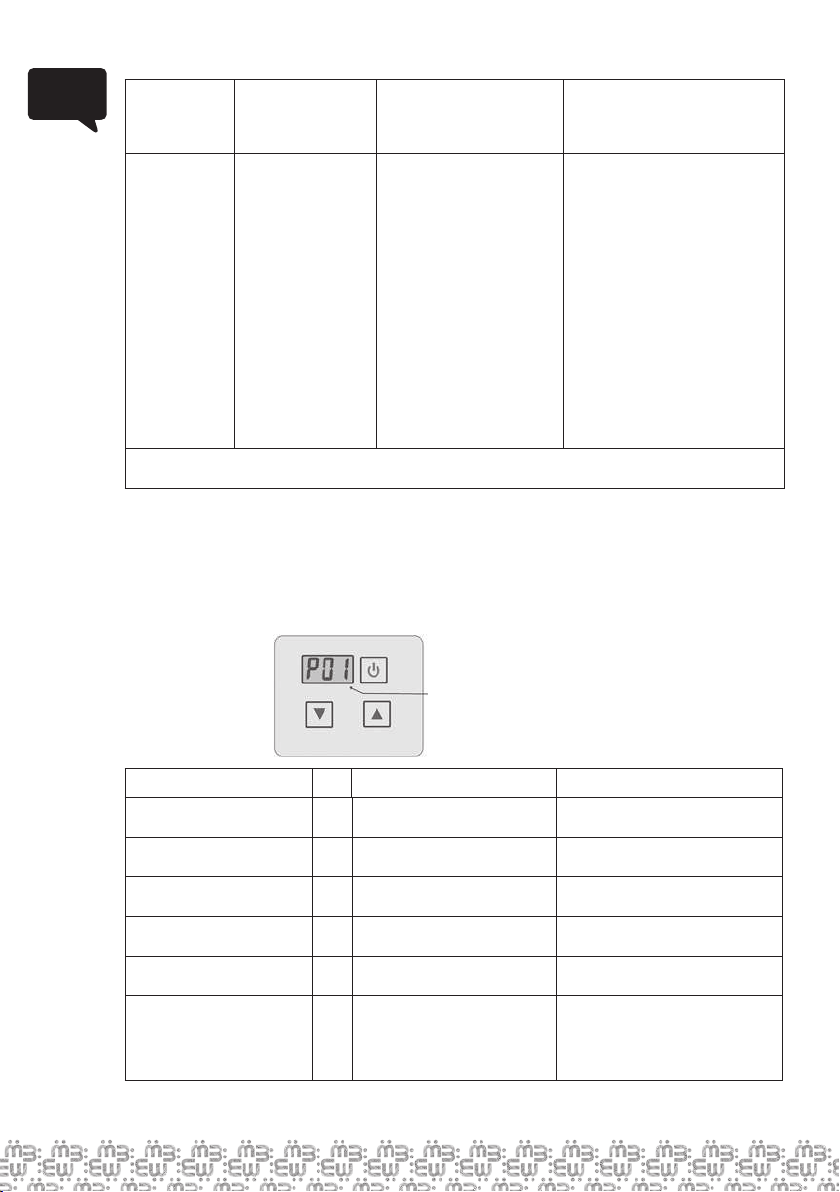

4.1 POPIS OVLADAČ

4.2 POUŽÍVÁNÍ OVLADAČE

4.2.1 Zapnutí / Vypnutí jednotky

Vypnutou jednotku aktivujete stisknutím tlačítka podobu 0,5 vteřiny

Zapnutou jednotku vypnete stisknutím tlačítka podobu 0,5 vteřiny

Tlačítko Název tlačítka Funkce tlačítka

Zapnuto / Vypnuto Stiskněte toto tlačítko pro zapnutí nebo

vypnutí jednotky

▲Šipka nahoru Stiskněte pro volbu „nahoru“ nebo

zvýšení hodnoty parametru.

▼Šipka Dolů Stiskněte pro volbu „dolů“ nebo snížení

hodnoty parametru.

LED

displej

Dolů Nahoru

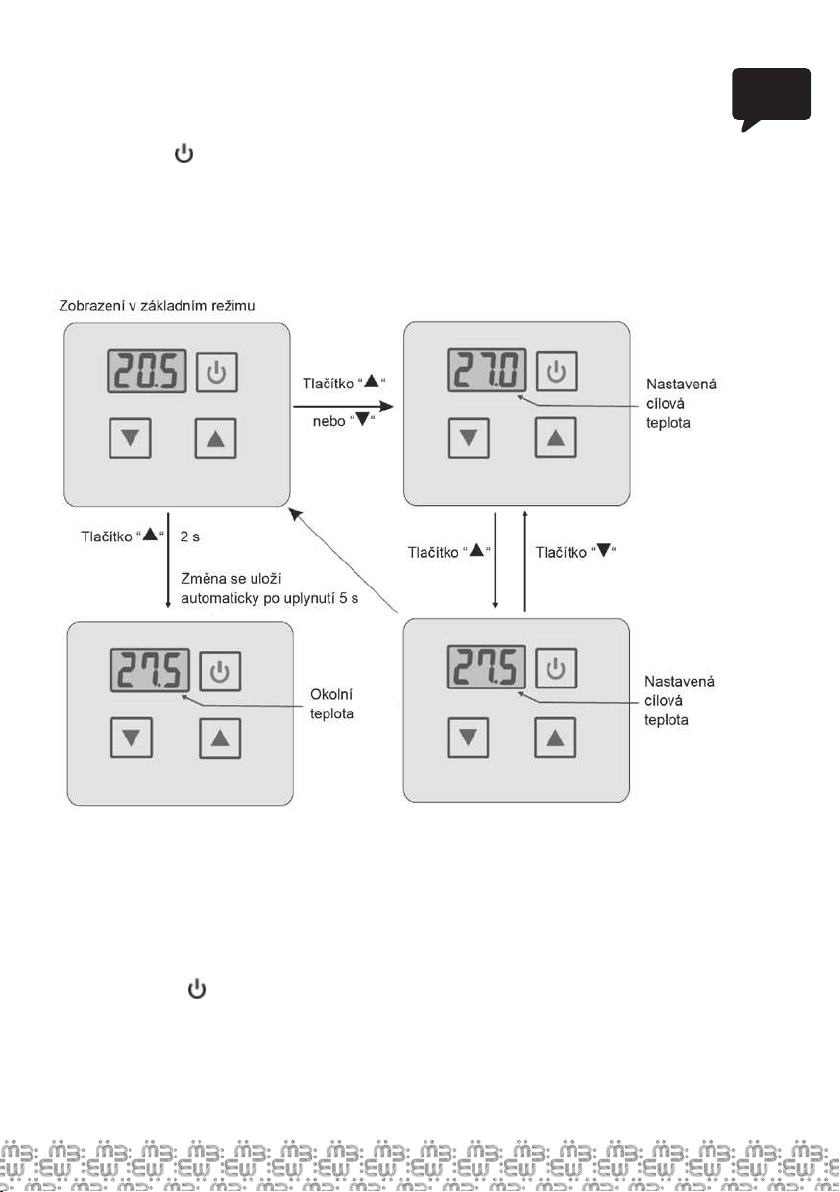

4.2.2 Nastavení teploty

Vzákladním zobrazení displeje stiskněte tlačítko ▲nebo ▼. Teplota nadispleji se

rozbliká. Poté tisknutím tlačítka ▲ nebo ▼nastavte požadovanou cílovou teplotu.

Stiskem tlačítk se vrátíte dozákladního zobrazení, aniž byste uložili nově nastave-

nou cílovou teplotu. Pokud ponastavení teploty neprovedete žádnou akci podobu

5vteřin, systém nově nastavené parametry uloží avrátí se dozákladního zobrazení.

Pokud vzákladním zobrazení stisknete apodržíte tlačítko ▲na2 vteřiny, zobrazí se

teplota okolí. Hodnota se rozbliká apak vrátí dozákladního zobrazení.

Poznámka: Požadovanou cílovou teplotu lze nastavit vrozsahu 8 – 32 °C.

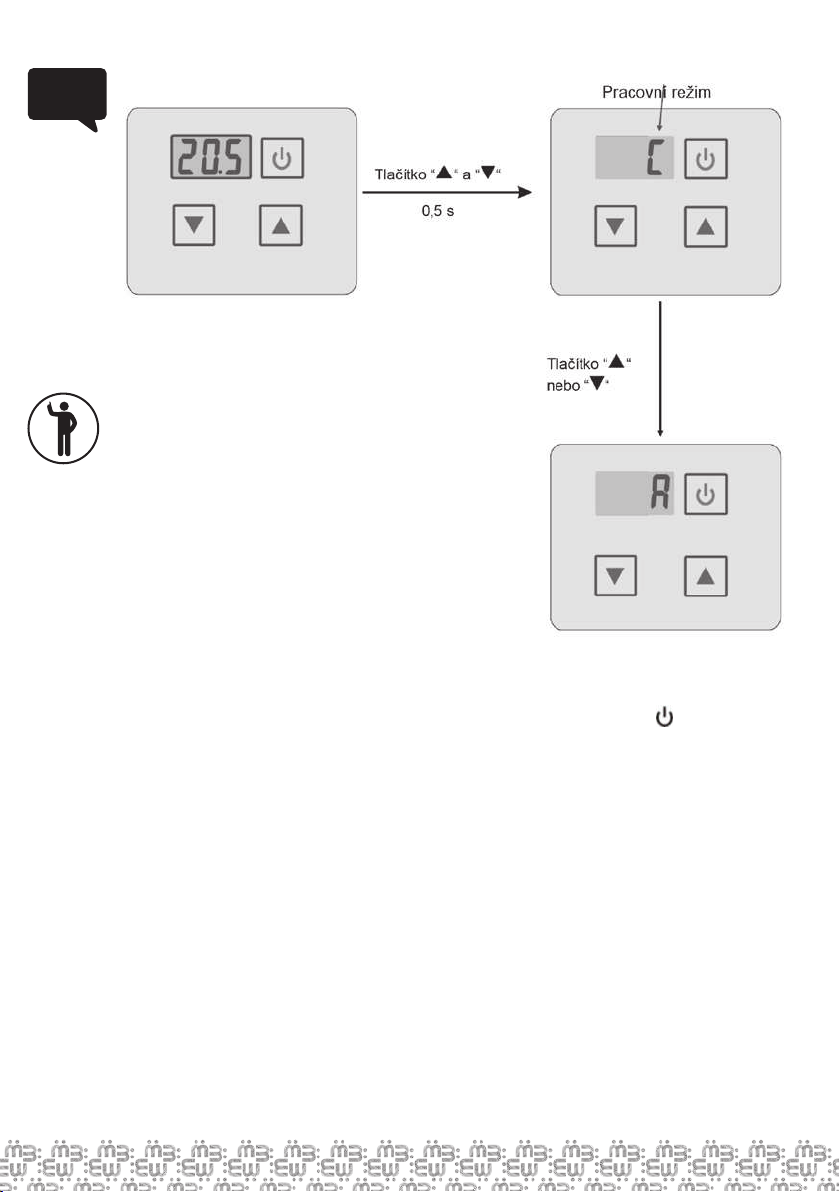

4.2.3 Změna pracovního režimu

Vzákladním zobrazení displeje stiskněte na0,5 vteřiny současně tlačítka ▲a▼

amůžete nastavit pracovní režim. Stiskem tlačítka ▲nebo ▼změňte současný

režim – navýběr máte režim chlazení (C), topení (H) nebo automatický režim (A).

Stiskem tlačítka se vrátíte dozákladního zobrazení bez uložení změny režimu.

Pokud neprovedete žádnou akci podobu 5vteřin, systém změnu režimu uloží avrá-

tí se dozákladního zobrazení.

4.2.4 Zamykání klávesnice

Abyste zamezili nechtěnému zásahu donastavení jednotky, lze klávesnici zamknout.

Vzákladním zobrazení stiskněte apodržte podobu 5 vteřin tlačítko . Když se ozve

tón, je klávesnice zamknutá. Stejným postupem odemknete zamknutou klávesnici.

Poznámka: Pokud zařízení hlásí chybu, je klávesnice automaticky odemknuta.

5 AUTOMATICKÉ OCHRANNÉ AŘÍDICÍ SYSTÉMY

5.1 Čidlo průtoku vody:

Čidlo průtoku vody sepne, když proudí voda výměníkem tepelného čerpadla avy-

pne tepelné čerpadlo vmomentě, kdy se průtok vody zastaví nebo sníží pod mini-

mální požadovanou úroveň.

5.2 Ochrana při vysokém anízkém tlaku chladicího plynu

Tlakový snímač vysokého tlaku chrání tepelné čerpadlo před poškozením vpřípadě

překročení přetlaku plynu. Snímač nízkého tlaku nasání kompresoru vysílá signál,

když chladivo uniklo zokruhu azařízení tak nemůže být spuštěno.

5.3 Ochrana před přehřátím kompresoru

Tato ochrana chrání kompresor před přehřátím.

5.4 Automatická kontrola namrzání výměníku

Když je vzduch velmi vlhký astudený, může se navýparníku tvořit led. Vtomto

případě se tenká vrstva ledu bude zvětšovat tak dlouho, dokud bude tepelné čerpa-

dlo vprovozu. Když diagnostika řídicího systému vyhodnotí, že je teplota výparníku

příliš nízká, obrátí se krátkodobě směr proudění teplonosné kapaliny, takže horký

plyn proudí přes výparník během krátké doby krozmrazení.

5.5 Časová prodleva

Zařízení je vybaveno spínacím časovým zpožďovačem snastavenou dobou zpoždě-

ní kochraně řídících prvků vokruhu aodstranění opakovaných restartů akmitání

stykače. Toto časové zpoždění bude automaticky restartovat zařízení pokaždém

přerušení provozu tepelného čerpadla. Dokonce ipři krátkém přerušení přívodu

proudu bude aktivována časová prodleva azabrání tak spuštění zařízení dříve, než

dojde kvyrovnání tlaků uvnitř tepelného čerpadla. Toto může mít zanásledek to, že

reakce naprovedenou uživatelem změnu vnastavení čerpadla se projeví sprodle-

vou vřádech minut (ne ihned).

Pokud dojde kporuše naněkterém ztěchto systémů (závada nasystému, od-

pojení nebo je naměřena abnormální hodnota), zobrazí se nadispleji chybové

hlášení, viz kapitola 8.2 „Chybová hlášení“.

Upozornění: Odstranění nebo vyřazení některého zřídicích nebo bezpečnost-

ních systémů zčinnosti má zanásledek zrušení záruky.

6 PROVOZ

6.1 DŮLEŽITÉ PROVOZNÍ POKYNY:

• Aby tepelné čerpadlo vytápělo bazén, musí běžet čerpadlo ltrace avoda

proudit přes tepelný výměník.

• Nezapínejte tepelné čerpadlo, pokud je bez vody.

• Nikdy tepelné čerpadlo zaprovozu nezakrývejte; musí jím proudit okolní

vzduch.

• Zajistěte, že je snadno přístupný ovládací panel ataké jistič přívodu elek-

trického proudu.

• Chraňte tepelné čerpadlo před zamrznutím. Před příchodem mrazů vypusť-

te zltrace aztepelného čerpadla vodu azazimujte podle návodu.

• Při nízké okolní teplotě avysoké relativní vzdušné vlhkosti může docházet

knamrzání výparníku. Zatakovýchto podmínek není hospodárné tepelné

čerpadlo používat.

6.2 Zapojení obtokového ventilu

Je-li součástí ltračního okruhu obtok (není obsahem balení tepelného čerpadla),

lze jím nastavit optimální provoz tepelného čerpadla pouvedení doprovozu.

Použití obtoku

Obtok sestává ztrojice kohoutů zapojených podle obrázku dole. Vpravo je přítok

odčerpadla ltrace, vlevo je vratné potrubí zpět dobazénu

• Úplně uzavřete kohout 1 aotevřete kohouty 2 a3 napřívodu ivýstupu ztepelné-

ho čerpadla. Zatěchto podmínek protéká tepelným čerpadlem maximální množ-

ství vody. Uveďte tepelné čerpadlo dochodu vrežimu ohřevu. Počkejte, až se

hodnota tlaku natlakoměru ustálí. Správné nastavení tlaku by mělo být vrozmezí

od2 do3,5 MPa.

• Pokud se tlak ustálí pod hodnotou 2 MPa, budete muset pootevřít kohout 1 apři-

vřít kohout 3 asnížit tak průtok vody tepelným čerpadlem.

• Pokud se tlak ustálí nad hodnotou 3,5 MPa, je průtok ltračním okruhem nedosta-

tečný. Přijměte opatření ktomu, aby se průtok zvýšil.

Běžné seřízení trojice obtokových kohoutů

• KOHOUT 1: Přivřený tak, aby manometr tepelného čerpadla

vykazoval tlak vrozmezí 2 do3,5 MPa.

• KOHOUT 2: Otevřený.

• KOHOUT 3: Napůl zavřený.

6.3 Možné problémy způsobené vnějšími podmínkami

Za určitých vnějších podmínek může být výměna tepla mezi chladivem a vodou

na jedné straně, a mezi chladivem a vzduchem na straně druhé, nedostatečná. To

může mít za následek zvýšení tlaku v chladicím okruhu a zvýšení spotřeby elektrické

energie kompresorem.

Tepelné čerpadlo je vybaveno řadou tlakových a teplotních čidel, které zamezí

nevhodnému provozu při těchto extrémních podmínkách.

Příčiny tohoto stavu jsou následující:

•Nedostatečný průtok vody. Pro zvýšení výměny tepla chladivo ➔voda uzavřete

ventil obtoku (je-li instalován).

•Námraza na výparníku. Vypněte tepelné čerpadlo a vyčkejte, až námraza zmizí.

Nepoužívejte tepelné čerpadlo při okolní teplotě nižší než 7 °C. Pro provoz tohoto

tepelného čerpadla je optimální rozsah okolních teplot vzduchu 15 ÷ 25 °C.

6.4 Poznámky k provozu tepelného čerpadla

•Účinnost tepelného čerpadla stoupá s rostoucí teplotou okolního vzduchu.

•Dosažení požadované teploty může trvat několik dnů. Tato doba je zcela normální

a závisí především na klimatických podmínkách, objemu vody v bazénu, velikosti

vodní plochy, době provozu tepelného čerpadla a tepelným ztrátám bazénu (např.

odparem z vodní hladiny, prostupem tepla, vyzařováním atd.). V případě, kdy ne-

jsou přijata dostatečná opatření k omezení tepelných ztrát, není udržování vysoké

teploty vody ekonomické a v některých případech ani možné.

•K omezení tepelných ztrát v době, kdy se bazén nepoužívá, používejte krycí nebo

solární plachtu.

•Teplota vody v bazénu by neměla přesáhnout 30°C. Teplá voda příliš neosvěží a

navíc tvoří optimální podmínky pro růst řas. Také některé komponenty bazénů

mohou mít teplotní omezení. Může například docházet k měknutí fólie u fóliových

bazénů. Proto nenastavujte na termostatu vyšší teplotu než 30°C.

6.5 Zazimování tepelného čerpadla

V oblastech, kde teplota může klesnout pod bod mrazu, musí být tepelné čerpadlo,

ltrační čerpadlo, ltrační nádoba a potrubí chráněny před zamrznutím.

1. Odpojte tepelné čerpadlo od sítě.

2. Vypusťte z čerpadla vodu odšroubováním potrubí z obou přípojek ltračního

okruhu (NEBEZPEČÍ ZAMRZNUTÍ).

3. Přesvědčte se, že ve výměníku žádná voda nezbyla (NEBEZPEČÍ ZAMRZNUTÍ).

4. Našroubujte potrubí zpět (ale nedotahujte), aby se do čerpadla nedostaly nečis-

toty nebo voda. Během zimního uskladnění zamezte, aby se do výměníku mohla

dostat voda.

DŮLEŽITÉ: Správné zazimování je velice důležité. Ve výměníku čerpa-

dla nesmí zůstat voda. Na případné poškození výměníku mrazem se

záruka nevztahuje.

6.6 Opětovné spuštění čerpadla po zimě

Při zprovoznění tepelného čerpadla po zimní odstávce postupujte podle následují-

cích kroků:

1. Nejprve zkontrolujte, že není v potrubí nějaká nečistota a že nejeví známky po-

škození.

2. Zkontrolujte, že vstupní a výstupní armatury jsou připojeny ke správným potru-

bím (hadicím) – viz označení „vstup“ a výstup“ na tepelném čerpadle. Armatury

dotáhněte.

3. Spusťte ltrační čerpadlo a zkontrolujte, zda nikde neuniká voda. Upravte polohu

ventilů na obtoku, aby tepelným čerpadlem procházelo optimální množství vody.

Při použití malé ltrační jednotky může být obtok uzavřen, takže veškerá voda

prochází tepelným čerpadlem.

4. Zapněte jistič v elektrickém napájení tepelného čerpadla a tepelného čerpadlo

zapněte.

CZ 7. ÚDRŽBA

POZOR: Zařízení obsahuje elektrické součástky pod napětím. Zařízení

smí otevřít pouze osoba s příslušnou elektrotechnickou kvalikací.

Nebezpečí úrazu elektrickým proudem.

DŮLEŽITÉ: Před jakýmkoli zásahem do zařízení se nejprve ujistěte, že

je odpojeno od sítě.

•Pravidelně kontrolujte vodní potrubí, zda nedochází k úniku vody nebo nasávání

vzduchu, které by mělo za důsledek zavzdušnění systému.

•Čistěte pravidelně bazén a ltraci, aby nedošlo k poškození zařízení vlivem špina-

vého nebo ucpaného ltru.

•Pravidelně kontrolujte přívod elektrické energie a stav přívodního kabelu. Pokud

začne zařízení pracovat neobvykle, zařízení ihned vypněte a kontaktujte autorizo-

vaný servis.

•Pravidelně kontrolujte technický stav tepelného čerpadla a odstraňujte nečistoty z

jeho výparníku, aby nedocházelo k snížení účinnosti tepelné výměny.

•Pravidelně kontrolujte pracovní oblast čerpadla (viz obrázek v kapitole Výběr

stanoviště), udržujte ji v čistotě a odstraňujte z ní nahromaděné nečistoty, listí,

případně sníh.

•Nepoužíváte-li tepelné čerpadlo, odpojte jej od sítě, vypusťte z něj vodu a zakryjte

je nepromokavou plachtou nebo PE fólií.

•Pro vnější omytí tepelného čerpadla používejte běžný čisticí prostředek na nádobí

a čistou vodu.

•Pravidelně čistěte měkkým kartáčem vnější plochu výparníku od nachytaných

nečistot. Kontrolujte plochu výparníku, zda lamely nejsou pomačkány. Lamely lze

opatrně narovnat plochým, neostrým nástrojem. Na mechanické poškození lamel

se záruka nevztahuje.

•Pravidelně kontrolujte dotažení šroubů připevňujících zařízení k podložce, šroubů

upevňujících kryty a opotřebení přívodního kabelu. Zrezivělé části očistěte drátě-

ným kartáčem a ošetřete je antikorozním nátěrem.

•Pravidelně demontujte horní kryt a vyčistěte vnitřek tepelného čerpadla od nečistot.

•Veškeré opravy vnitřních částí tepelného čerpadla smí provádět pouze kvalikova-

ný technik.

•Údržbu chladicího systému musí provádět pouze kvalikovaný technik.

8. ŘEŠENÍ MOŽNÝCH PROBLÉMŮ

Důležitá poznámka: Pokud závadu nelze okamžitě vyřešit, pak aby bylo možné

analyzovat problém, bude potřeba znát chybový kód, který se zobrazuje na displeji.

Při hlášení závady sdělte také provozní podmínky tepelného čerpadla: okolní teplo-

ta, teplota bazénové vody, tak manometru (za provozu, při vypnutí), zda je vzduch

vycházející z tepelného čerpadla studený, je-li mřížka výparníku chladná nebo zda je

na výparníku led.

Prosím, mějte tyto informace po ruce, když zavoláte zákaznický servis, abyste mohli

popsat problém. Na následujících stránkách najdete přehled různých typů problé-

mů, poruch, které se mohou vyskytnout, spolu s návodem, jak je řešit.

8.1 Tabulka možných závad

CHYBA JEJÍ PROJEVY MOŽNÁ PŘÍČINA ŘEŠENÍ

Tepelné

čerpadlo

nepracuje

Na displeji se nic

neukazuje Zařízení není pod

proudem Zkontrolujte kabel, přívod,

jištění atd.

Na displeji je

zobrazen čas

Zařízení je

vpohotovostním režimu

(Standby)

Přepněte zařízení do provozního

režimu stisknutím tlačítka

„“

po dobu 0,5 vteřiny

Na displeji je

zobrazena teplota

vody

1. Teplota vody dosáhla

nastavené hodnoty,

tepelné čerpadlo je

vrežimu udržování

nastavené teploty

2. Zařízení se chystá na

spuštění (prodleva)

3. Probíhá odmrazování

výparníku

1. Zkontrolujte nastavenou

teplotu

2. Vyčkejte několik minut

3. Vyčkejte dokončení procesu

odmrazování

Tepelné

čerpadlo

pracuje

normálně,

ale výsledek

ohřevu je

nízký

Na displeji je

zobrazena teplota

vody a žádné

chybové hlášení

1. Nedostatečný tepelný

výkon čerpadla

kvelikosti bazénu

2. Kompresor pracuje, ale

ventilátor se netočí

3. Ventilátor se točí, ale

kompresor nepracuje

4. Tepelné čerpadlo není

správně instalováno

5. Špatné nastavení

teploty

6. Špatně nastavený

obtok

7. Na výparníku je led

8. Nedostatek chladiva

1. Použijte výkonově větší typ

tepelného čerpadla

2. Nechte zkontrolovat vnitřní

zapojení, opravit ventilátor

3. Nechte zkontrolovat vnitřní

zapojení, opravit kompresor

4. Vytvořte lepší provozní

podmínky tepelnému

čerpadlu

5. Upravte nastavení teploty

6. Nastavte obtok

7. Čerpadlo pracuje za příliš

nízké teploty a/nebo vysoké

vlhkosti okolního vzduchu.

Pokud se stav nezlepší za

optimálních provozních

podmínek, kontaktujte

prodejce.

8. Množství chladiva nechte

prověřit kvalikovaným

technikem.

Teplota vody

se snižuje

při provozu

tepelného

čerpadla

vrežimu

topení

Na displeji je

zobrazena teplota

vody a žádné

chybové hlášení

1. Zvolen špatný režim

provozu

2. Závada na zařízení

3. Závada na řídící

jednotce

1. Snižte cílovou teplotu

2. Učiňte opatření pro snížení

tepelných ztrát.

3. Kontaktujte prodejce.

Tepelné

čerpadlo se

nevypíná

Na displeji je

zobrazena teplota

vody a žádné

chybové hlášení

1. Cílová teplota je vysoká

2. Vysoké teplené ztráty

na bazénu a jeho

instalaci.

3. Únik menšího objemu

chladiva

1. Snižte cílovou teplotu

2. Učiňte opatření pro snížení

tepelných ztrát.

3. Kontaktujte prodejce.

Krátká doba

provozu

Na displeji je

zobrazena teplota

vody a žádné

chybové hlášení

1. Závada na

elektrických nebo

elektromechanických

komponentech

čerpadla.

1. Kontaktujte prodejce.

CZ Únik vody Pod tepelným

čerpadlem je velké

množství vody

1. Kondenzace vody na

výparníku

2. Únik vody

1. To je normální jev

2. Nechte zkontrolovat, zda

nedochází někde kúniku

vody zvýměníku

Velké

množství ledu

na výparníku

Příliš namrzající

výparník

1. Nedostatečné

proudění vzduchu

2. Vysoká teplota vody

3. Čerpadlo pracuje za

příliš nízké teploty a/

nebo vysoké vlhkosti

okolního vzduchu

4. 4-cestný ventil je vadný

5. Únik chladiva

1. Prověřte možné překážky

vproudění vzduchu,

případně umístěte tepelné

čerpadlo jinam

2. Je-li teplota vody nad

29 °C, může to za určitých

okolností vést kvzniku

námrazy – snižte cílovou

teplotu vody.

3. Pokud se stav nezlepší za

optimálních provozních

podmínek, kontaktujte

prodejce

4. Nechte prověřit 4-cestný

ventil, kontaktujte prodejce

5. Množství chladiva nechte

prověřit kvalikovaným

technikem.

Pokud potíže přetrvávají, kontaktujte svého prodejce.

8.2 Chybová hlášení

Vpřípadě že se vyskytne chyba, displej zobrazí „chybovou hlášku“ vpodobě kódu.

Význam zobrazeného kódu lze najít vníže uvedené tabulce chybových hlášek.

Příklad chybové hlášky:

Chyba čidla teploty vstupní vody

Závada / Chyba Kód Príčina Rešení

Chyba čidla teploty

vstupní vody P01 Čidlo je rozpojeno nebo
