User Guide (English)
Introduction
Box Contents
Colormax P18 User Guide
Power Cable Safety & Warranty Manual
Support
For the latest information about this product (documentation, technical specifications, system
requirements, compatibility information, etc.) and product registration, visit marqlighting.com.
For additional product support, visit marqlighting.com/support.
Safety Notes
Important: In addition to the notes below, please refer to the included safety & warranty manual for
additional safety information.
•Carry this product by a hanging/mounting bracket or the handle(s) only.
•Use this product indoors only (IP20). To prevent risk of fire or shock, do not expose this product
to rain or moisture.
•Do not use this product for permanent installations.
•Connect this product to grounded and protected circuits only.
•Before connecting the product to a power source, make sure the power cable is not crimped or
damaged.
•Make sure the power outlet’s voltage is within the range stated on this product (on its housing or
decal).
•Never connect this product to a dimmer or rheostat.
•Never disconnect this product from the power cable by pulling or tugging on the cable itself.
•Always make sure this product is used in a location with adequate ventilation with at least 20”
(50cm) from adjacent surfaces. Make sure none of this product’s ventilation slots are obstructed.
•Do not use this product at ambient temperatures higher than 104°F / 40°C.
•Do not allow flammable materials near this product during use.
•Do not look at the light source when the product is on.
•Do not touch this product while it is powered on or immediately after powering it off. The product
and its housing can reach high temperatures.
•If you encounter a serious problem while using this product, stop using it immediately.
•Do not open this product’s housing. It contains no user-serviceable parts and will void your warranty.

4
Features
Rear Panel
1
2
3
4
5
67
8
1. Power Cable: Connect this cable to a power outlet.
2. DMX In: Use a standard 3-pin DMX cable to connect this input (A) to your DMX controller or (B)
to another fixture that will pass DMX data through it to this one. Colormax P18 receives DMX
data over this connection. Please see Setup >Linking >DMX for information about linking
multiple fixtures.
3. DMX Out: Use a standard 3-pin DMX cable to connect this output to an additional fixture.
Colormax P18 sends its data to an additional fixture over this connection. Please see Setup >
Linking >DMX for information about linking multiple fixtures.
4. Display: This display shows messages and values indicating the fixture’s current status.
5. Menu: Press this button to access Colormax P18’s menu.
6. Up/:Press this button to select the next-highest menu option or to increase the value by 1.
7. Down/:Press this button to select the next-lowest menu option or to decrease the value by 1.
8. Enter: Press this to confirm your current selection or value.

5
Setup
Note: Items not listed under the Introduction >Box Contents are sold separately.
Power Information
Before connecting the fixture to a power outlet, make sure the power cable is not crimped or
damaged. Also, make sure the power outlet’s voltage is within the range stated on this product (on
its housing or decal).
Mounting/Rigging
Place the fixture on a flat, stable surface. Make sure all cables are secured and placed so that no one
will trip over them.
1
345
2
Clamp (not included)
Hanging Bracket (not included)
1/4-turn
1/4-turn

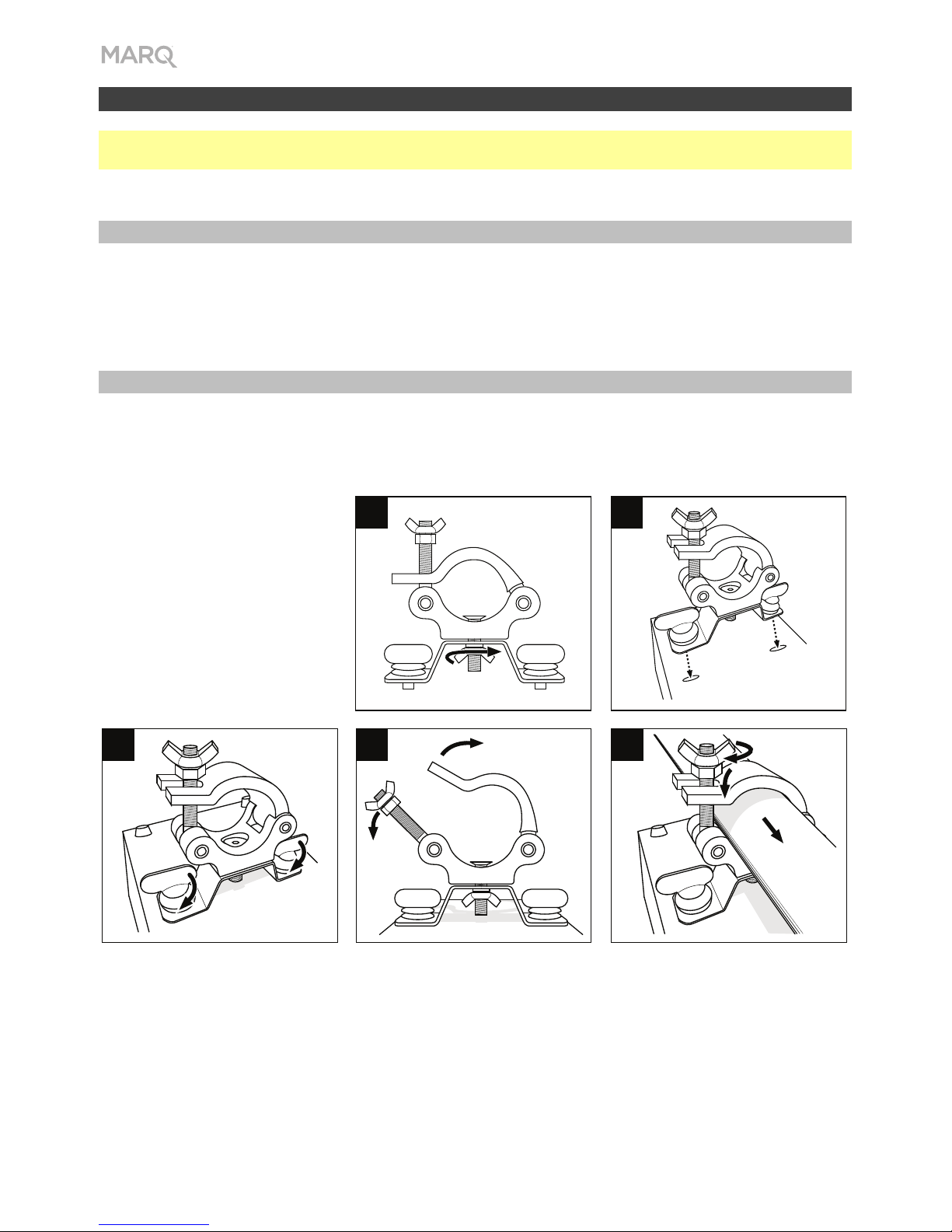

Optional: Follow these steps to use
a hanging bracket (not included) for
mounting the fixture to a truss.
(tighten until
secure)

6
Linking
When using multiple Colormax P18 fixtures, you can link (“daisy-chain”) them so that each fixture
sends DMX data to the next one. This helps reduce clutter in your cabling and save you setup time.
DMX

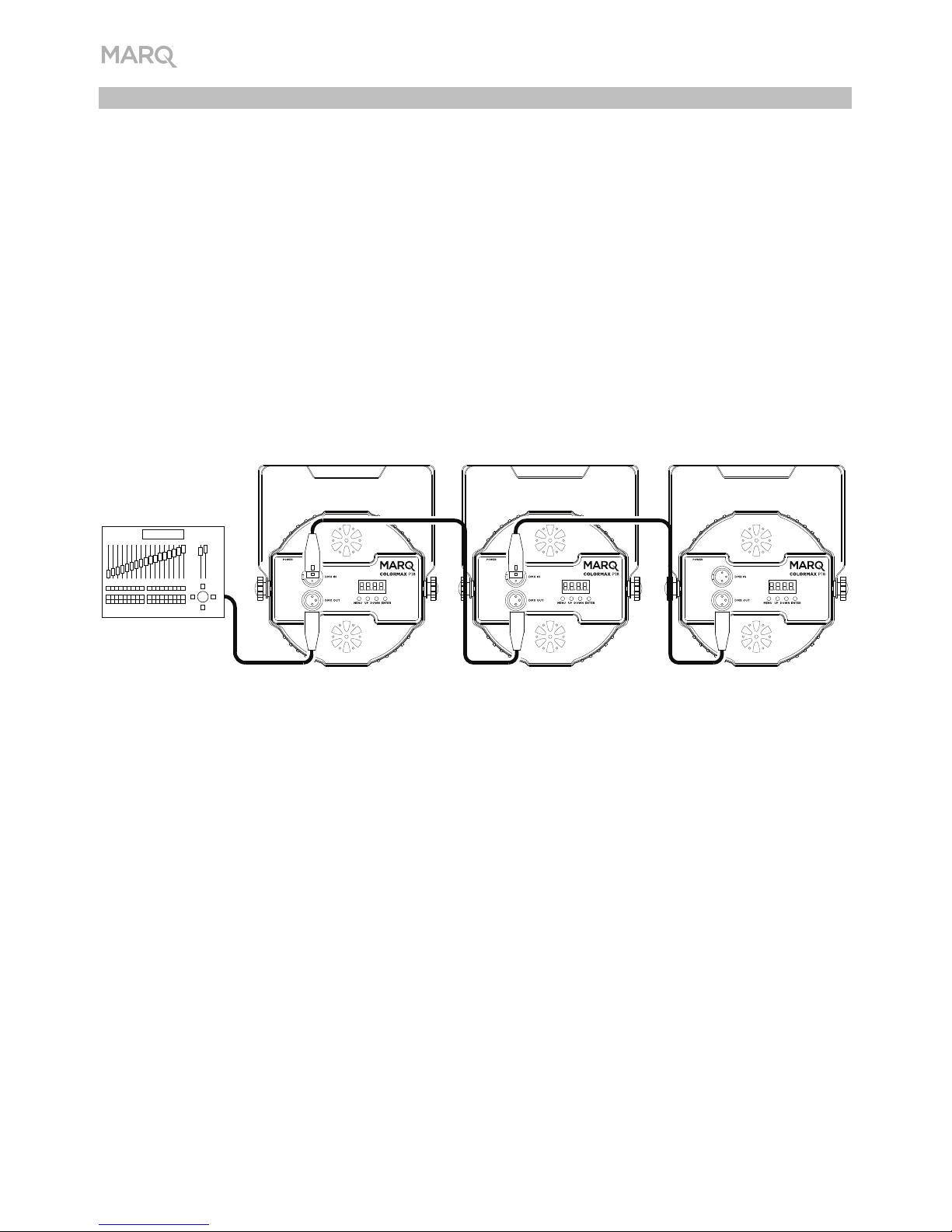

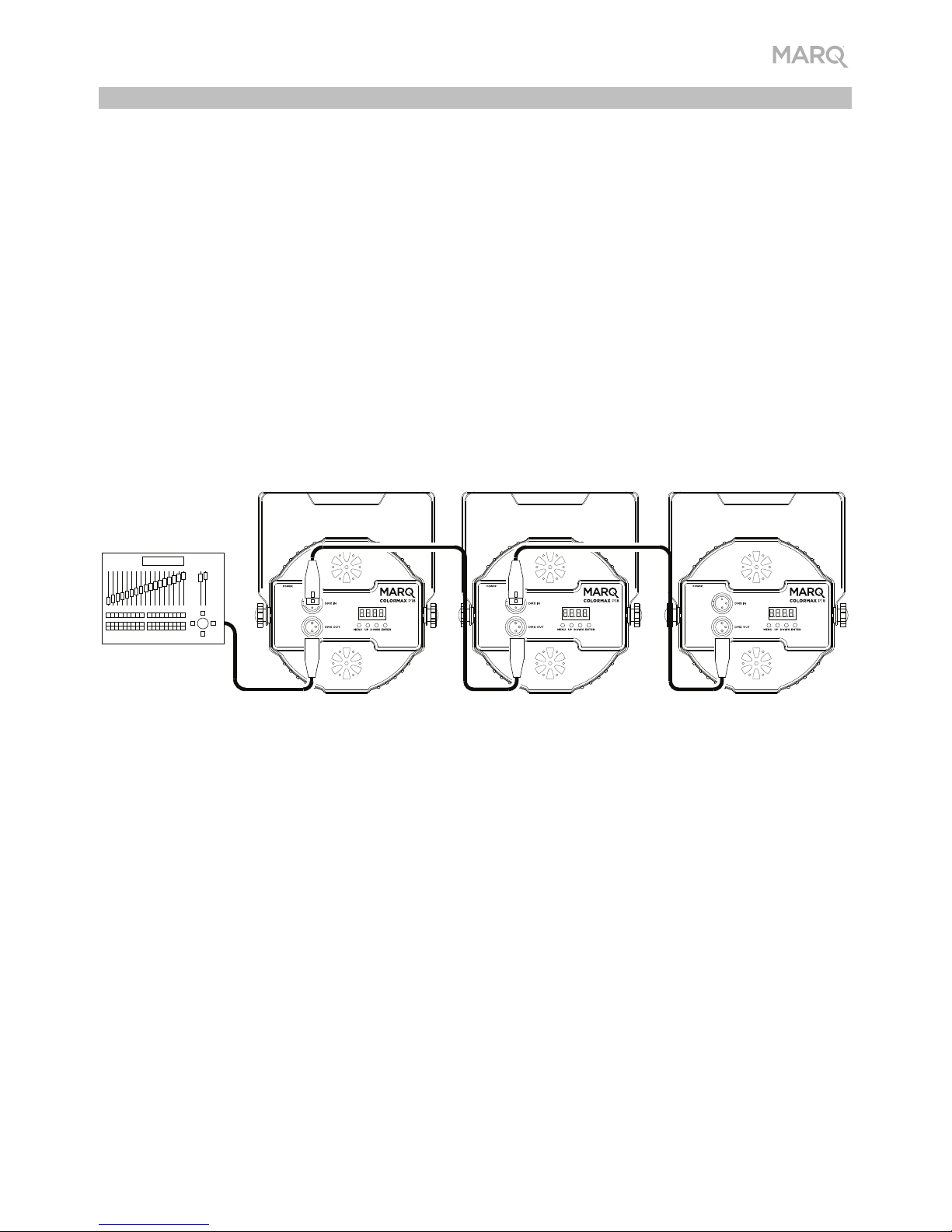

Use a standard 3-pin DMX cable to connect the DMX Out of one fixture to the DMX In of another.
Your connected DMX controller will send its data to the fixtures in sequence. All fixtures in this chain
will receive all DMX data.
According to the DMX standard, you can link up to 25 fixtures with up to 6.6 feet (2 meters) between
each fixture, without amplification. Keep in mind the number of channels you are using as well as the
starting address.
DMX Controller Colormax P18 Colormax P18 Colormax P18

7
Operation
Menu Options
To use the menu:
•Press Enter to select a menu, setting, or option.
•Press Menu to return to the previous menu.
•Use the Up/and Down/buttons to change the currently shown setting or option.

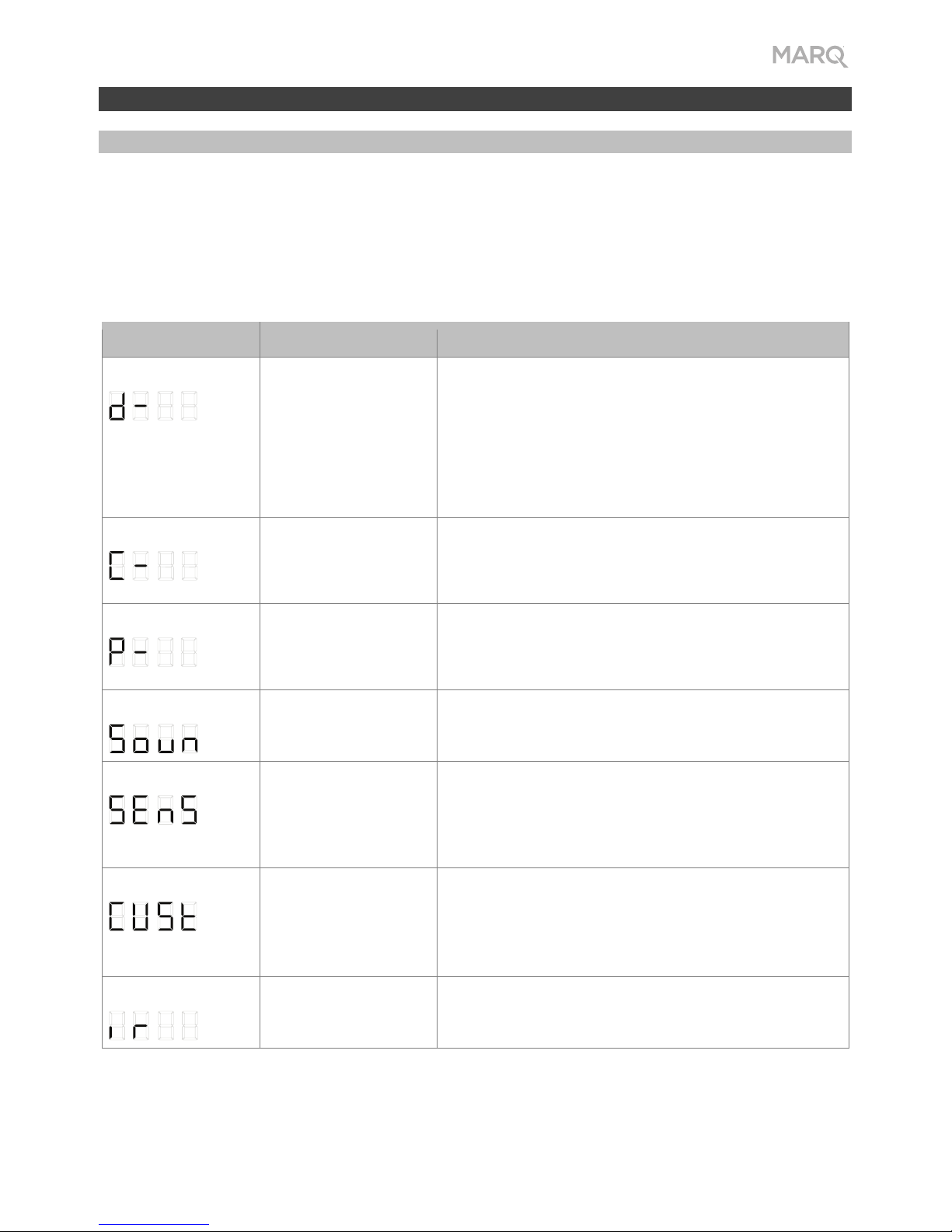

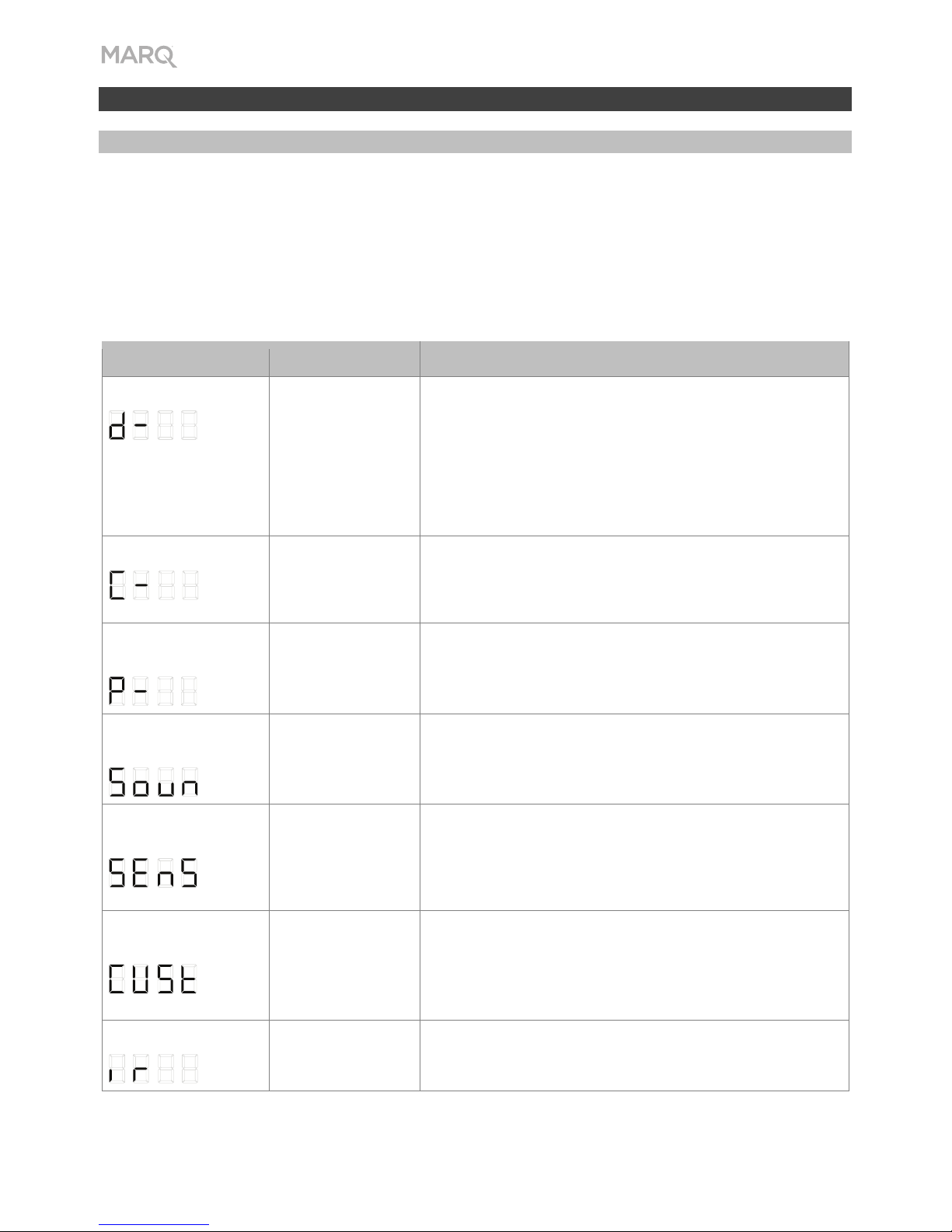

Menu Settings/Values Subsettings/Subvalues
DMX Functions
ch08 001–512 8-channel operation + DMX starting address
ch05 001–512 5-channel operation + DMX starting address
ch03 001–512 3-channel operation + DMX starting address
See DMX Functions to learn about each mode of
operation.
Color Presets
C–01 – C–12 Static color presets, 1–12
See DMX Functions >8-Channel Operation >
Channel 6.
Color Programs
Pr01–Pr12 Color programs, 1–12
See DMX Functions >8-Channel Operation >
Channel 7.
Sound-Active
On, Off Sound-Active Mode, on or off
Sound Sensitivity
S000–S100 Microphone sensitivity for Sound-Active Mode, low
(S000) to high (S100)
Color-change rate for color programs, low (S000) to
high (S100)
Custom Color
r000–r100 Red dimmer, low (000) to high (100)
g000–g100 Green dimmer, low (000) to high (100)
b000–b100 Blue dimmer, low (000) to high (100)
Infrared
On, Off Infrared Mode, on or off

8
DMX Functions
You can control Colormax P18 by linking it to a DMX controller. See below for charts of the available
functions.
8-Channel Operation
Channel Function Value Description
1 Master Dimmer 000–255 Master dimmer, all colors, dark (000) to bright (255)
2 Red Dimmer 000–255 Red dimmer, linear, dark (000) to bright (255)
3 Green Dimmer 000–255 Green dimmer, linear, dark (000) to bright (255)
4 Blue Dimmer 000–255 Blue dimmer, linear, dark (000) to bright (255)
5 Strobe 000–015 No function
016–255 Strobe effect, slow (016) to fast (255)
6 Color Presets 000–015 No function (overrides Ch. 2–4)
016–035 Red
036–055 Green
056–075 Dark Blue
076–095 Cyan
096–115 Yellow
116–135 Orange
136–155 Pink
156–175 Purple
176–195 Blue
196–215 Light cyan
216–235 White
236–255 Warm white
7 Color Programs 000–015 No function
(overrides Ch. 2–4& Ch. 6)
016–035 Color Program 1 (3-color snap)
036–055 Color Program 2 (7-color snap)
056–075 Color Program 3 (3-color fade)
076–095 Color Program 4 (7-color fade)
096–115 Color Program 5 (3-color crossfade)
116–135 Color Program 6 (7-color crossfade)
136–155 Color Program 7 (red pulse)
156–175 Color Program 8 (green pulse)
176–195 Color Program 9 (blue pulse)
196–255 Sound-active colors

9
8-Channel Operation (continued)
Channel Function Value Description
8 Program Speed
(when Ch. 7 is set to 016–195)
000–255 Color-change rate, slow (000) to fast (255)
Microphone Sensitivity
(when Ch. 7 is set to 196–255)
000–255 Microphone sensitivity for sound-active programs,
low (000) to high (255)
5-Channel Operation
Channel Function Value Description
1 Master Dimmer 000–255 Master dimmer, all colors, dark (000) to bright (255)
2 Red Dimmer 000–255 Red dimmer, linear, dark (000) to bright (255)
3 Green Dimmer 000–255 Green dimmer, linear, dark (000) to bright (255)
4 Blue Dimmer 000–255 Blue dimmer, linear, dark (000) to bright (255)
5 Strobe 000–015 No function
016–255 Strobe effect, slow (016) to fast (255)
3-Channel Operation
Channel Function Value Description
1 Red Dimmer 000–255 Red dimmer, linear, dark (000) to bright (255)
2 Green Dimmer 000–255 Green dimmer, linear, dark (000) to bright (255)
3 Blue Dimmer 000–255 Blue dimmer, linear, dark (000) to bright (255)

10
Guía del usuario (Español)
Introducción
Contenido de la caja
Colormax P18 Guía del usuario
Cable de corriente Manual de seguridad y garantía
Soporte
Para obtener la información más reciente acerca de este producto (documentación, especificaciones
técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite marqlighting.com.
Para obtener soporte adicional del producto, visite marqlighting.com/support.
Notas sobre la seguridad
Importante: Además de las notas a continuación, consulte el manual de seguridad y garantía
incluido para obtener información de seguridad adicional.
•Traslade este producto tomándolo solo de un soporte para colgar/montar o su manija/las manijas.
•Use este producto solo en interiores (IP20). Para evitar el riesgo de incendio o choque eléctrico,
no exponga este producto a la lluvia o a la humedad.
•No use este producto para instalaciones permanentes.
•Conecte este producto solo a circuitos protegidos y con descarga a tierra.
•Antes de conectar el producto a una fuente de corriente, asegúrese de que el cable de corriente
no esté pinzado ni dañado.
•Asegúrese de que el voltaje de la toma de corriente se encuentre dentro del rango indicado en
este producto (en su carcasa o etiqueta).
•Nunca conecte este producto a un atenuador o reóstato.
•Nunca desconecte este producto tirando de su cable de corriente.
•Asegúrese de que este producto se use siempre en una ubicación con ventilación adecuada y al
menos 50 cm (20 pulg.) de distancia de superficies adyacentes. Asegúrese de que ninguna de
las ranuras de ventilación de este producto queden obstruidas.
•No use este producto a temperaturas ambientes superiores a 40°C/104°F.
•No acerque materiales inflamables a este producto durante su uso.
•No mire directamente a la fuente de luz del producto cuando se encuentre encendido.
•No toque este producto mientras esté encendido o inmediatamente después de apagarlo. Este
producto y su carcasa pueden alcanzar temperaturas elevadas.
•Si se encuentra con un problema grave al usar este producto, deje de usarlo inmediatamente.
•No abra la carcasa de este producto. No contiene piezas reparables por el usuario y hacerlo
invalidará la garantía.

11
Características
Panel trasero
1
2
3
4
5
67
8
1. Cable de corriente: Conecte este cable a una toma de corriente.
2. Entrada DMX: Utilice un cable DMX de tres patillas estándar para conectar esta entrada (A) a su
controlador DMX o (B) a otro artefacto de iluminación a través del cual pasarán los datos de
DMX hacia este. Colormax P18 recibe datos de DMX a través de esta conexión. Consulte
Instalación >Enlace >DMX para obtener información sobre el enlace de múltiples artefactos
de iluminación.
3. Salida DMX: Utilice un cable DMX de 3 patillas estándar para conectar esta salida a un artefacto
de iluminación adicional. Colormax P18 envía sus datos a un artefacto de iluminación adicional a
través de esta conexión. Consulte Instalación >Enlace >DMX para obtener información sobre
el enlace de múltiples artefactos de iluminación.
4. Pantalla: Esta pantalla muestra mensajes y valores que indican el estado actual del artefacto de
iluminación.
5. Menú: Pulse este botón para acceder al menú del Colormax P18.
6. Arriba/:Pulse este botón para seleccionar la siguiente opción superior del menú o para
aumentar el valor en 1.
7. Abajo/:Pulse este botón para seleccionar la siguiente opción inferior del menú o para
disminuir el valor en 1.
8. Enter: Pulse este botón para confirmar su selección o valor actual.

12
Instalación
Nota: Los elementos que no se enumeran en Introducción >Contenidos de la caja se venden por
separado.
Información sobre la corriente
Antes de conectar el artefacto de iluminación a una toma de corriente, asegúrese de que el cable de
corriente no esté pinzado ni dañado. Además, asegúrese de que el voltaje de la toma de corriente se
encuentre dentro del rango indicado en este producto (en su carcasa o etiqueta).
Montaje/Instalación
Coloque el artefacto de iluminación sobre una superficie plana y estable. Asegúrese de que todos
los cables estén asegurados y colocados de forma que nadie se tropiece con ellos.
1
345
2
Abrazadera (no incluido)
Soporte de montaje (no incluido)
1/4 de
vuelta
1/4 de
vuelta
Opcional: Siga estos pasos para
utilizar un soporte de montaje (no
incluido) para montar el artefacto
de iluminación a un entramado.
(Apriete hasta
seguro.)

13
Enlace
Si utiliza múltiples artefactos de iluminación Colormax P18, puede enlazarlos (“conectarlos en
cadena”) de manera que cada accesorio envíe los datos de DMX al siguiente. Esto ayuda a reducir
el amontonamiento de cables y le ahorra tiempo de instalación.
DMX
Utilice un cable DMS de 3 patillas estándar para conectar la salida DMX Out de un artefacto de
iluminación a la entrada DMX In de otro. Su controlador DMX conectado enviará sus datos a los
artefactos de iluminación en secuencia. Todos los artefactos de iluminación en esta cadena recibirán
todos los datos de DMX.
De acuerdo al estándar DMX, puede enlazar hasta 25 artefactos de iluminación con una distancia de
hasta 2 metros (6,6 pies) entre cada artefacto sin amplificación. Tenga en cuenta la cantidad de
canales que está utilizando así como también la dirección inicial.
Controlador DMX Colormax P18 Colormax P18 Colormax P18

14
Funcionamiento
Menú de opciones
Para utilizar el menú:
•Pulse Enter para seleccionar un menú, ajuste u opción.
•Pulse Menu para volver al menú anterior.
•Utilice los botones arriba/y abajo/para cambiar el ajuste o la opción que se muestra
actualmente.
Menú Ajustes/Valores Sub-ajustes/Sub-valores
Funciones de DMX
ch08 001–512 Funcionamiento de 8 canales + dirección de inicio de DMX
ch05 001–512 Funcionamiento de 5 canales + dirección de inicio de DMX
ch03 001–512 Funcionamiento de 3 canales + dirección de inicio de DMX
Consulte Funciones de DMX para aprender sobre
cada modo de funcionamiento.
Presets de colores C–01 – C–12 Presets de colores estáticos, 1–12
Consulte Funciones de DMX >Funcionamiento de 8
canales >Canal 6.
Programas de
colores
Pr01–Pr12 Programas de colores, 1–12
Consulte Funciones de DMX >Funcionamiento de 8
canales >Canal 7.
Activación por
sonido
On, Off Activa o desactiva el modo de activación por sonido
Sensibilidad al
sonido
S000–S100 Sensibilidad del micrófono para el modo de activación
por sonido, de menor (S000) a mayor (S100)
Velocidad de cambio de colores para programas de
colores, de menor (S000) a mayor (S100)
Color
personalizado
r000–r100 Atenuador rojo, de menor (000) a mayor (100)
g000–g100 Atenuador verde, de menor (000) a mayor (100)
b000–b100 Atenuador azul, de menor (000) a mayor (100)
Infrarrojo
On, Off Activa o desactiva el modo infrarrojo

15
Funciones de DMX
Puede controlar el Colormax P18 enlazándolo con un controlador DMX. Consulte a continuación las
tablas con las funciones disponibles.
Funcionamiento de 8 canales
Canal Función Valor Descripción
1 Atenuador principal 000-255 Atenuador principal, todos los colores, del más oscuro (000) al
más brillante (255)
2 Atenuador rojo 000-255 Atenuador rojo, lineal, del más oscuro (000) al más brillante (255)
3 Atenuador verde 000-255 Atenuador verde, lineal, del más oscuro (000) al más brillante (255)
4 Atenuador azul 000-255 Atenuador azul, lineal, del más oscuro (000) al más brillante (255)
5 Estrobo 000-015 Sin función
016-255 Efecto estroboscópico, del más lento (016) al más rápido (255)
6 Presets de colores 000-015 Sin función (anula Ch. 2–4)
016-035 Rojo
036-055
V
erde
056-075 Azul oscuro
076-095 Cian
096-115 Amarillo
116-135 Naranja
136-155 Rosa
156-175 Púrpura
176-195 Azul
196-215 Cian claro
216-235 Blanco
236-255 Blanco cálido
7 Programas de
colores
000-015 Sin función (anula Ch. 2–4y Ch. 6)
016-035 Programa de Color 1 (cambio instantáneo de 3 colores)
036-055 Programa de Color 2 (cambio instantáneo de 7 colores)
056-075 Programa de color 3 (atenuación de 3 colores)
076-095 Programa de color 4 (atenuación de 7 colores)
096-115 Programa de color 5 (fundido cruzado de 3 colores)
116-135 Programa de color 6 (fundido cruzado de 7 colores)
136-155 Programa de color 7 (pulso rojo)
156-175 Programa de color 8 (pulso verde)
176-195 Programa de color 9 (pulso azul)
196-255 Colores activados por el sonido

16
Funcionamiento de 8 canales (continuación)
Canal Función Valor Descripción
8 Velocidad del programa
(cuando el Canal 7 se ajusta a 016–195)
000-255
V
elocidad de cambio de color, de la más
lenta (000) a la más rápida (255)
Sensibilidad del micrófono
(cuando el Canal 7 se ajusta a 196–255)
000-255 Sensibilidad del micrófono para programas
activados por el sonido, de la menor (000) a
la mayor (255)
Funcionamiento de 5 canales
Canal Función Valor Descripción
1 Atenuador principal 000-255 Atenuador principal, todos los colores, del
más oscuro (000) al más brillante (255)
2 Atenuador rojo 000-255 Atenuador rojo, lineal, del más oscuro (000)
al más brillante (255)
3 Atenuador verde 000-255 Atenuador verde, lineal, del más oscuro (000)
al más brillante (255)
4 Atenuador azul 000-255 Atenuador azul, lineal, del más oscuro (000)
al más brillante (255)
5 Estrobo 000-015 Sin función
016-255 Efecto estroboscópico, del más lento (016) al
más rápido (255)
Funcionamiento de 3 canales
Canal Función Valor Descripción
1 Atenuador rojo 000-255 Atenuador rojo, lineal, del más oscuro (000)
al más brillante (255)
2 Atenuador verde 000-255 Atenuador verde, lineal, del más oscuro (000)
al más brillante (255)
3 Atenuador azul 000-255 Atenuador azul, lineal, del más oscuro (000)
al más brillante (255)

17
Guide d’utilisation (Français)
Présentation
Contenu de la boîte
Colormax P18 Guide d’utilisation
Câble d’alimentation Consignes de sécurité et informations concernant la garantie
Assistance technique
Pour les toutes dernières informations concernant la documentation, les spécifications techniques, la
configuration requise, la compatibilité et l’enregistrement du produit, veuillez visiter marqlighting.com.
Pour de l’assistance supplémentaire, veuillez visiter le site marqlighting.com/support.
Consignes de sécurité
Important : En plus des consignes ci-dessous, veuillez consulter le guide des consignes de sécurité
et informations concernant la garantie inclus.
•Pour transporter ce produit, utiliser uniquement un support de montage ou la poignée/les poignées.
•Ce produit doit être utilisé à l’intérieur seulement (IP20). Afin de réduire le risque d’incendie ou
de décharge électrique, ne pas exposer le produit à la pluie ou à l’humidité.
•Ce produit ne doit pas être utilisé pour des installations permanentes.
•Ce produit doit être branché uniquement à un circuit mis à la terre.
•Avant de relier le produit à une source d’alimentation, s’assurer que le câble d’alimentation n’est
ni tordu ni endommagé.
•La tension de la prise secteur doit être dans la plage de tensions indiquée sur cet appareil (sur le
boîtier ou l’étiquette).
•Ne jamais relier ce produit à un gradateur ou à un rhéostat.
•Ne jamais débrancher ce produit en tirant sur le câble d’alimentation.
•Toujours utiliser cet appareil dans un endroit bien aéré à au moins 50 cm des surfaces
adjacentes. S’assurer qu’aucune des fentes de ventilation de ce produit n’est obstruée.
•Ne pas utiliser ce produit à des températures ambiantes supérieures à 40°C.
•S’assurer qu’aucune matière inflammable ne se trouve à proximité du projecteur lors de son
fonctionnement.
•Ne pas regarder directement la lumière lorsque le produit fonctionne.
•Ne pas toucher ce produit alors qu’il est sous tension ou immédiatement après la mise hors
tension. Le produit et son boîtier peuvent atteindre des températures élevées.
•En cas de sérieux problèmes de fonctionnement, cesser d’utiliser l’appareil immédiatement.
•Ne pas ouvrir le boîtier de ce produit. Il ne contient aucune pièce réparable par l’utilisateur et
annulera votre garantie.

18
Caractéristiques
Panneau arrière
1
2
3
4
5
67
8
1. Câble d’alimentation : Branchez ce câble d’alimentation à une prise secteur.
2. Entrée DMX : Utilisez un câble DMX standard à 3 broches pour relier cette entrée (A) à votre
contrôleur DMX ou (B) à un autre projecteur qui transmettra des données DMX grâce à celui-ci.
Le Colormax P18 reçoit des données DMX par le biais de cette connexion. Veuillez consulter la
section lnstallation >Raccordement en série >DMX afin d’en savoir plus sur le raccordement
en série de plusieurs projecteurs.
3. Sortie DMX : Utilisez un câble DMX standard à 3 broches afin de brancher cette sortie à un
deuxième projecteur. Le Colormax P18 transmet ses données DMX à un autre projecteur par le
biais de cette connexion. Veuillez consulter la section lnstallation >Raccordement en série >
DMX afin d’en savoir plus sur le raccordement en série de plusieurs projecteurs.
4. Écran d’affichage : Cet écran affiche les messages et valeurs concernant l’état du projecteur.
5. Menu : Cette touche permet d’accéder au menu du Colormax P18.
6. Up/:Cette touche permet de passer à l’option du menu suivant ou d’augmenter la valeur par 1.
7. Down/:Cette touche permet de passer à l’option du menu précédent ou de diminuer la valeur
par 1.
8. Enter : Appuyez sur cette touche pour confirmer la sélection ou la valeur.

19
Installation
Remarque : Les articles qui ne figurent pas dans la section Présentation >Contenu de la boîte
sont vendus séparément.
Alimentation électrique
Avant de relier le projecteur à une source d’alimentation, veuillez vous assurer que le câble
d’alimentation n’est pas n’est ni tordu ni endommagé. La tension de la prise secteur doit être dans la
plage de tensions indiquée sur cet appareil (sur le boîtier ou l’étiquette).
Montage
Placez le projecteur sur une surface plane et stable. Veuillez vous assurer que tous les câbles sont
bien fixés et placés de sorte que personne ne trébuche.
1
345
2
Pince (non inclus)
Support de montage (non inclus)
quart de
tour
quart de
tour
Facultative : Suivez ces étapes
pour utiliser un support de montage
(non inclus) pour le montage du
projecteur à un treillis.
(Serrez jusqu’à
ce que fixée.)

20
Raccordement en série
Lorsque vous utilisez plusieurs projecteurs Colormax P18, vous pouvez les raccorder en série afin
que chaque projecteur transmette des données DMX au projecteur suivant. Cela permet de réduire le
câblage et de gagner du temps d’installation.
DMX
Utilisez un câble DMX standard à 3-pin broches afin de relier la sortie DMX d’un projecteur à
l’entrée DMX d’un autre projecteur. Le contrôleur DMX relié transmettra ses données aux
projecteurs dans l’ordre. Tous les projecteurs de cette série recevront toutes les données DMX.
Selon la norme DMX, vous pouvez relier jusqu’à 25 projecteurs avec un maximum de 2 mètres entre
chaque projecteur, sans amplification. Gardez à l’esprit le nombre de canaux que vous utilisez ainsi
que l’adresse de départ.
Contrôleur DMX Colormax P18 Colormax P18 Colormax P18
