User Guide (English)
Introduction
Box Contents
Onset 120WW Gobo Holder User Guide
Power Cable Gel Holder Safety & Warranty Manual
DMX Cable
Support
For the latest information about this product (documentation, technical specifications, system
requirements, compatibility information, etc.) and product registration, visit marqlighting.com.
For additional product support, visit marqlighting.com/support.
Safety Notes
Important: In addition to the notes below, please refer to the included safety & warranty manual for
additional safety information.
•Carry this product by the hanging/mounting bracket or the handles only.
•Use this product indoors only (IP20). To prevent risk of fire or shock, do not expose this product
to rain or moisture.
•Do not use this product for permanent installations.
•Connect this product to grounded and protected circuits only.
•Always disconnect it from its power source before cleaning or replacing this product’s fuse.
Replace the fuse with another of the same type and rating.
•Before connecting the product to a power source, make sure the power cable is not crimped or
damaged.
•Make sure the power outlet’s voltage is within the range stated on this product (on its housing or
decal).
•Never connect this product to a dimmer or rheostat.
•Never disconnect this product from the power cable by pulling or tugging on the cable itself.
•If you mount this product overhead, use a safety cable.
•Always make sure this product is used in a location with adequate ventilation with at least 20”
(50cm) from adjacent surfaces. Make sure none of this product’s ventilation slots are obstructed.
•Do not use this product at ambient temperatures higher than 104 °F / 40 °C.
•Do not allow flammable materials near this product during use.
•Do not look at the light source when the product is on.
•Do not touch this product while it is powered on or immediately after powering it off. The product
and its housing can reach high temperatures.
•If you encounter a serious problem while using this product, stop using it immediately.
•Do not open this product’s housing. It contains no user-serviceable parts and will void your warranty.

4
Features

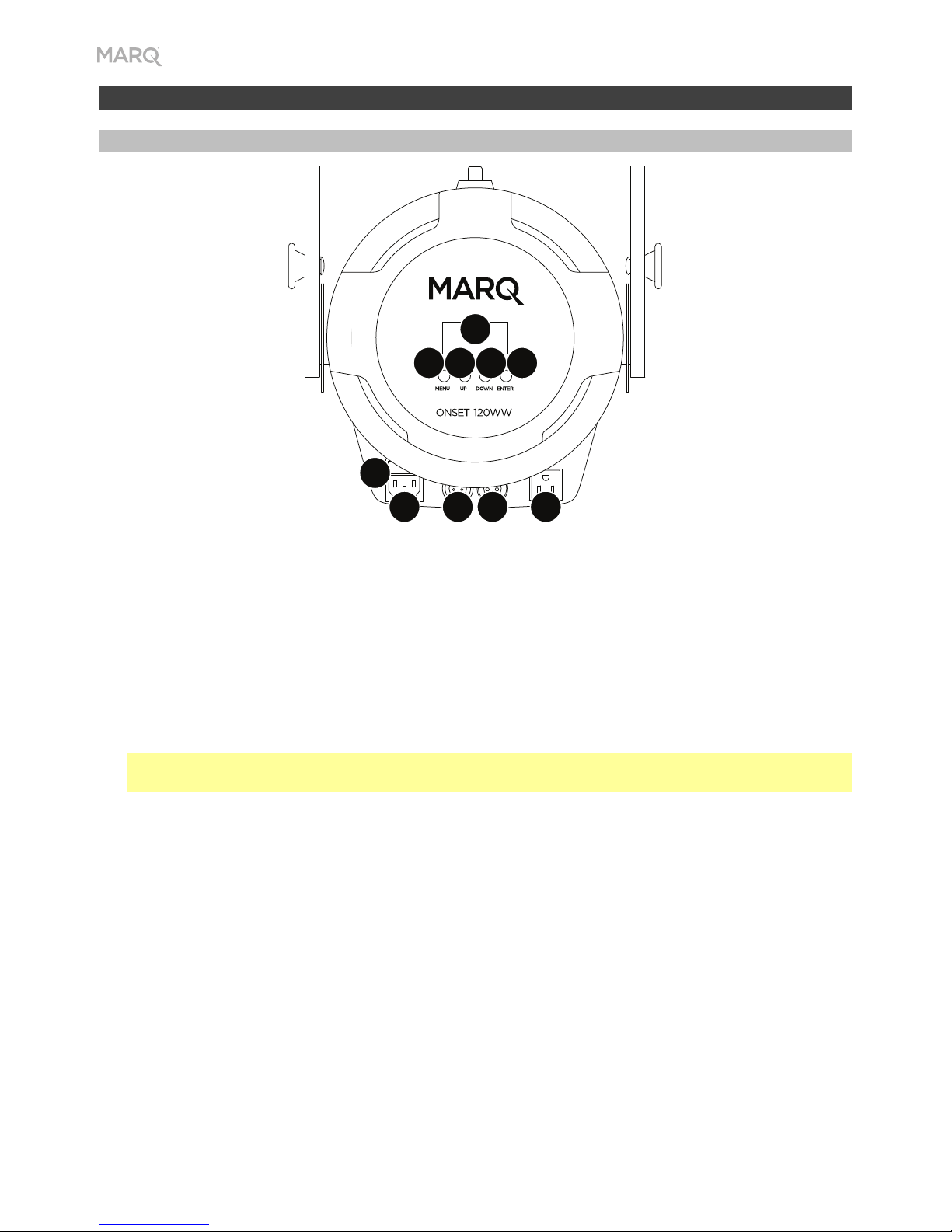

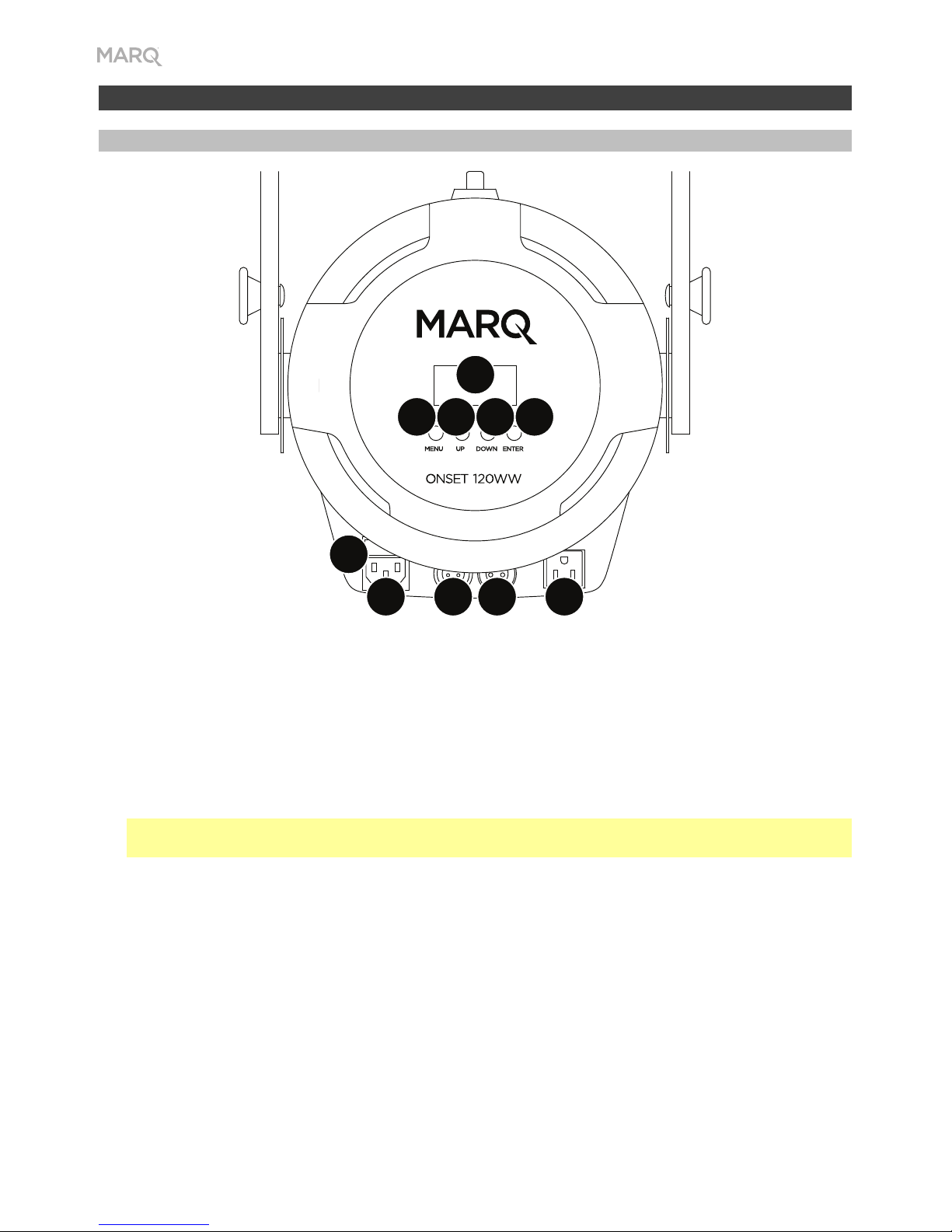

Rear Panel
1
2
34
5
6
789
10
1. Power In: Use a standard power cable (included) to connect this input to a power outlet.
2. Fuse: This compartment holds the fuse. Before cleaning or replacing the fuse, disconnect
Onset 120WW from its power source. Use a screwdriver or other tool to remove the
compartment (do not pull it out by the tab only). Replace the fuse only with a new fuse with the
same rating (250 V, 3 A).
3. Power Out: Use a standard power cable to connect this output to an additional fixture. This
connection will supply power to the additional fixture when this one is connected a power outlet.
Please see Setup >Linking >Power for information about linking multiple fixtures.
Note: On models sold in the USA, this will be a standard “Edison” (NEMA) connection. On other
models, this will be a standard IEC connection.
4. DMX In: Use a standard 3-pin XLR cable to connect this input (A) to your DMX controller or (B) to
another fixture that will pass DMX data through it to this one. Onset 120WW receives DMX data over
this connection. Please see Setup >Linking >DMX for information about linking multiple fixtures.
5. DMX Out: Use a standard 3-pin XLR cable to connect this output to an additional fixture. Onset
120WW sends its data to an additional fixture over this connection. Please see Setup >Linking
>DMX for information about linking multiple fixtures.
6. Display: This display shows messages and values indicating the fixture’s current status.
7. Menu: Press this button to access Onset 120WW’s menu.
8. Up: Press this button to select the next-highest menu option or to increase the value by 1.
9. Down: Press this button to select the next-lowest menu option or to decrease the value by 1.
10. Enter: Press this to confirm your current selection or value.

5
Setup
Note: Items not listed under the Introduction >Box Contents are sold separately.
Power Information
Before connecting the fixture to a power outlet, make sure the power cable is not crimped or
damaged. Also, make sure the power outlet’s voltage is within the range stated on this product (on
its housing or decal).
Before cleaning or replacing the fuse, disconnect Onset 120WW from its power source. Use a
screwdriver or other tool to remove the compartment (do not pull it out by the tab only). Replace the
fuse only with a new fuse with the same rating (250 V, 3 A).
Mounting/Rigging
Standing
Place the fixture on a flat, stable surface. Make sure all cables are secured and placed so that no one
will trip over them.
Suspended

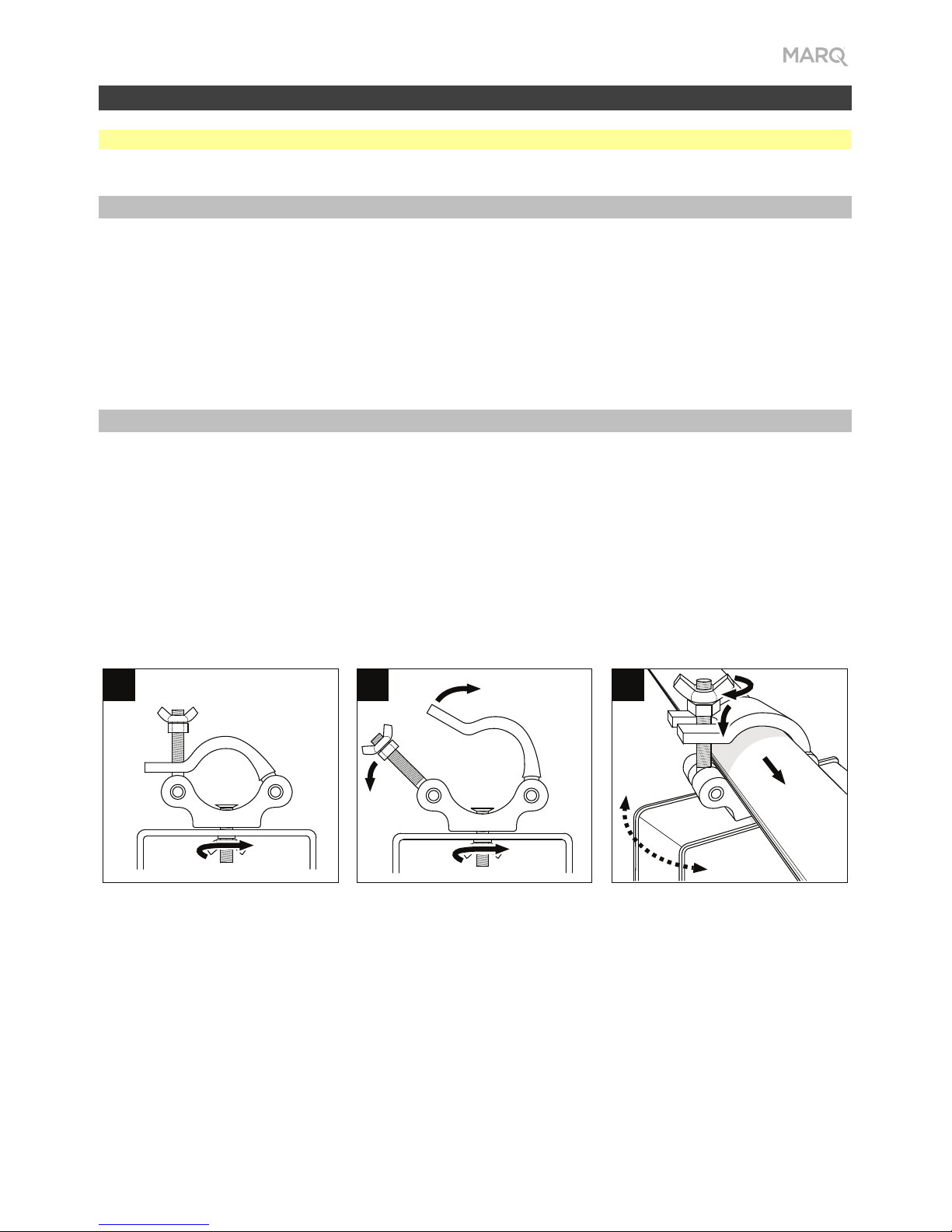

Follow these steps to use the hanging yoke for mounting the fixture to a truss.
13
2
Clamp (not included)
Tighten until
secure.
Rotate.

6
Gobo Replacement

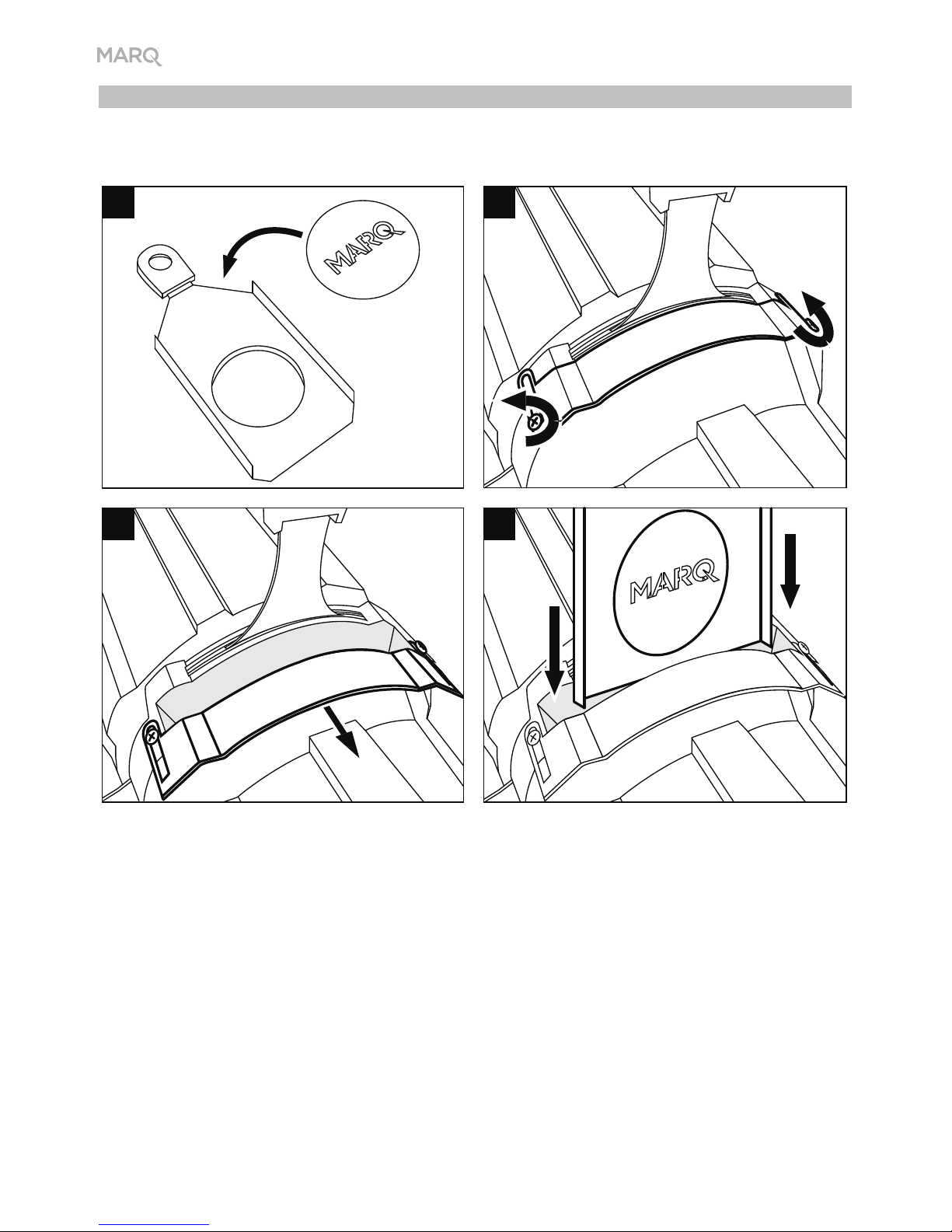

Follow these steps to insert a gobo into the fixture.
1
34
2
Gobo holder
Unscrew.

7
Linking
When using multiple Onset 120WW fixtures, you can link (“daisy-chain”) them so that each each
fixture supplies power and/or sends DMX data to the next one. This helps reduce clutter in your
cabling and save you setup time.
You do not have to link fixtures for both power and DMX control; you can link them for either
purpose independently. For instance, you could link 20 fixtures together for DMX control while linking
only 10 of those same fixtures together for power (powering the other 3 fixtures separately).
Power
Use a standard IEC power cable to connect the Power Out of one fixture to the Power In of another.
As long as the first fixture is connected to a power outlet, any of the linked fixtures can remain off
and still supply power to the next one.
Important: To prevent undue damage to your fuses, we recommend linking no more than 10 fixtures
in the same chain.
DMX
Use a standard 3-pin XLR cable to connect the DMX Out of one fixture to the DMX In of another.
Your connected DMX controller will send its data to the fixtures in sequence. All fixtures in this chain
will receive all DMX data.
According to the DMX standard, you can link up to 32 fixtures with up to 300 feet (91 meters)
between each fixture, without amplification. Keep in mind the number of channels you are using as
well as the starting address.
Onset 120WW Onset 120WW Onset 120WWPower
Onset 120WW Onset 120WW Onset 120WW
DMX Controller

8
Operation
Menu Options
To use the menu:
1. Press Menu to cycle through the available menus: DMX Mode, Dimmer, and Strobe.
2. Press Enter to select a menu.
3. Use the Up and Down buttons to change the currently shown setting.
4. Press Menu to confirm your choice.
To adjust other settings, repeat Steps 1–4.
Menu Settings/Values Description
DMX Mode 001–512 DMX address setting
Dimmer 000–255 Dimmer, dark (000) to bright (255)
Strobe 000–255 Strobe rate, slow (000) to fast (255)
DMX Functions
You can control Onset 120WW by linking it to a DMX controller. See below for a chart of the
available functions.
Channel Function Value Description
1 Dimming 000–255 Dimmer, dark (000) to bright (255)
2 Strobe 000–009 No function
010–255 Strobe rate, slow (010) to fast (255)
3 Dimming Curve 000–063 Dimming Curve 1
064–127 Dimming Curve 2
128–191 Dimming Curve 3
192–255 Dimming Curve 4

9
Guía del usuario (Español)
Introducción
Contenido de la caja
Onset 120WW Soporte para gobo Guía del usuario
Cable de corriente Soporte de gel Manual de seguridad y garantía
Cable de DMX
Soporte
Para obtener la información más reciente acerca de este producto (documentación, especificaciones
técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite marqlighting.com.
Para obtener soporte adicional del producto, visite marqlighting.com/support.
Notas sobre la seguridad
Importante: Además de las notas a continuación, consulte el manual de seguridad y garantía
incluido para obtener información de seguridad adicional.
•Traslade este producto tomándolo solo de un soporte para colgar/montar o su manija/las manijas.
•Use este producto solo en interiores (IP20). Para evitar el riesgo de incendio o choque eléctrico,
no exponga este producto a la lluvia o a la humedad.
•No use este producto para instalaciones permanentes.
•Conecte este producto solo a circuitos protegidos y con descarga a tierra.
•Siempre desconecte el producto de su fuente de corriente antes de limpiarlo o reemplazar su
fusible. Remplace el fusible con otro del mismo tipo y capacidad.
•Antes de conectar el producto a una fuente de corriente, asegúrese de que el cable de corriente
no esté pinzado ni dañado.
•Asegúrese de que el voltaje de la toma de corriente se encuentre dentro del rango indicado en
este producto (en su carcasa o etiqueta).
•Nunca conecte este producto a un atenuador o reóstato.
•Nunca desconecte este producto tirando de su cable de corriente.
•Si monta este producto de forma suspendida, utilice un cable de seguridad.
•Asegúrese de que este producto se use siempre en una ubicación con ventilación adecuada y al
menos 50 cm (20 pulg.) de distancia de superficies adyacentes. Asegúrese de que ninguna de
las ranuras de ventilación de este producto queden obstruidas.
•No use este producto a temperaturas ambientes superiores a 40°C/104°F.
•No acerque materiales inflamables a este producto durante su uso.
•No mire directamente a la fuente de luz del producto cuando se encuentre encendido.
•No toque este producto mientras esté encendido o inmediatamente después de apagarlo. Este
producto y su carcasa pueden alcanzar temperaturas elevadas.
•Si se encuentra con un problema grave al usar este producto, deje de usarlo inmediatamente.
•No abra la carcasa de este producto. No contiene piezas reparables por el usuario y hacerlo
invalidará la garantía.

10
Características
Panel trasero
1
2
34
5
6
789
10
1. Entrada de corriente: Utilice el cable de corriente estándar (incluido) para conectar esta entrada
a una toma de corriente.
2. Fusible: Este compartimiento sostiene al fusible. Antes de limpiar o reemplazar el fusible,
desconecte el Onset 120WW de su fuente de corriente. Utilice un destornillador u otra
herramienta para retirar el compartimiento (no lo retire tirando de la lengüeta solamente).
Reemplace el fusible sólo con un fusible nuevo de la misma capacidad (250 V, 5 A).
3. Salida de corriente: Utilice un cable de corriente estándar para conectar esta salida a un
artefacto de iluminación adicional. Esta conexión suministrará corriente al artefacto de
iluminación adicional cuando se encuentre conectado a una toma de corriente. Consulte
Instalación >Enlace >Suministro eléctrico para obtener información sobre el enlace de
múltiples artefactos de iluminación.
Nota: En los modelos vendidos en EE.UU., esta será una conexión “Edison” (NEMA®) estándar.
En los demás modelos, será una conexión IEC estándar.
4. Interruptor de encendido: Utilice este interruptor para encender y apagar el Onset 120WW.
5. Entrada DMX: Utilice un cable DMX de tres patillas estándar para conectar esta entrada (A) a su
controlador DMX o (B) a otro artefacto de iluminación a través del cual pasarán los datos de DMX
hacia este. Onset 120WW recibe datos de DMX a través de esta conexión. Consulte Instalación >
Enlace >DMX para obtener información sobre el enlace de múltiples artefactos de iluminación.
6. Salida DMX: Utilice un cable DMX de 3 patillas estándar para conectar esta salida a un artefacto
de iluminación adicional. Onset 120WW envía sus datos a un artefacto de iluminación adicional a
través de esta conexión. Consulte Instalación >Enlace >DMX para obtener información sobre
el enlace de múltiples artefactos de iluminación.
7. Pantalla: Esta pantalla muestra mensajes y valores que indican el estado actual del artefacto de
iluminación.
8. Menu : Cette touche permet d’accéder au menu du Onset 120WW.
9. /Prev: Pulse este botón para seleccionar la opción anterior del menú o para aumentar el valor en 1.
10. /Next: Pulse este botón para seleccionar la siguiente opción del menú o para disminuir el valor en 1.
11. Intro: Pulse este botón para confirmar su selección o valor actual.

11
Instalación
Nota: Los elementos que no se enumeran en Introducción >Contenidos de la caja se venden por
separado.
Información sobre la corriente
Antes de conectar el artefacto de iluminación a una toma de corriente, asegúrese de que el cable de
corriente no esté pinzado ni dañado. Además, asegúrese de que el voltaje de la toma de corriente se
encuentre dentro del rango indicado en este producto (en su carcasa o etiqueta).
Antes de limpiar o reemplazar el fusible, desconecte el Onset 120WW de su fuente de corriente.
Utilice un destornillador u otra herramienta para retirar el compartimiento (no lo retire tirando de la
lengüeta solamente). Reemplace el fusible sólo con un fusible nuevo de la misma capacidad (250 V,
3 A).
Montaje/Instalación
Sobre una superficie
Coloque el artefacto de iluminación sobre una superficie plana y estable. Asegúrese de que todos
los cables estén asegurados y colocados de forma que nadie se tropiece con ellos.
Suspendido

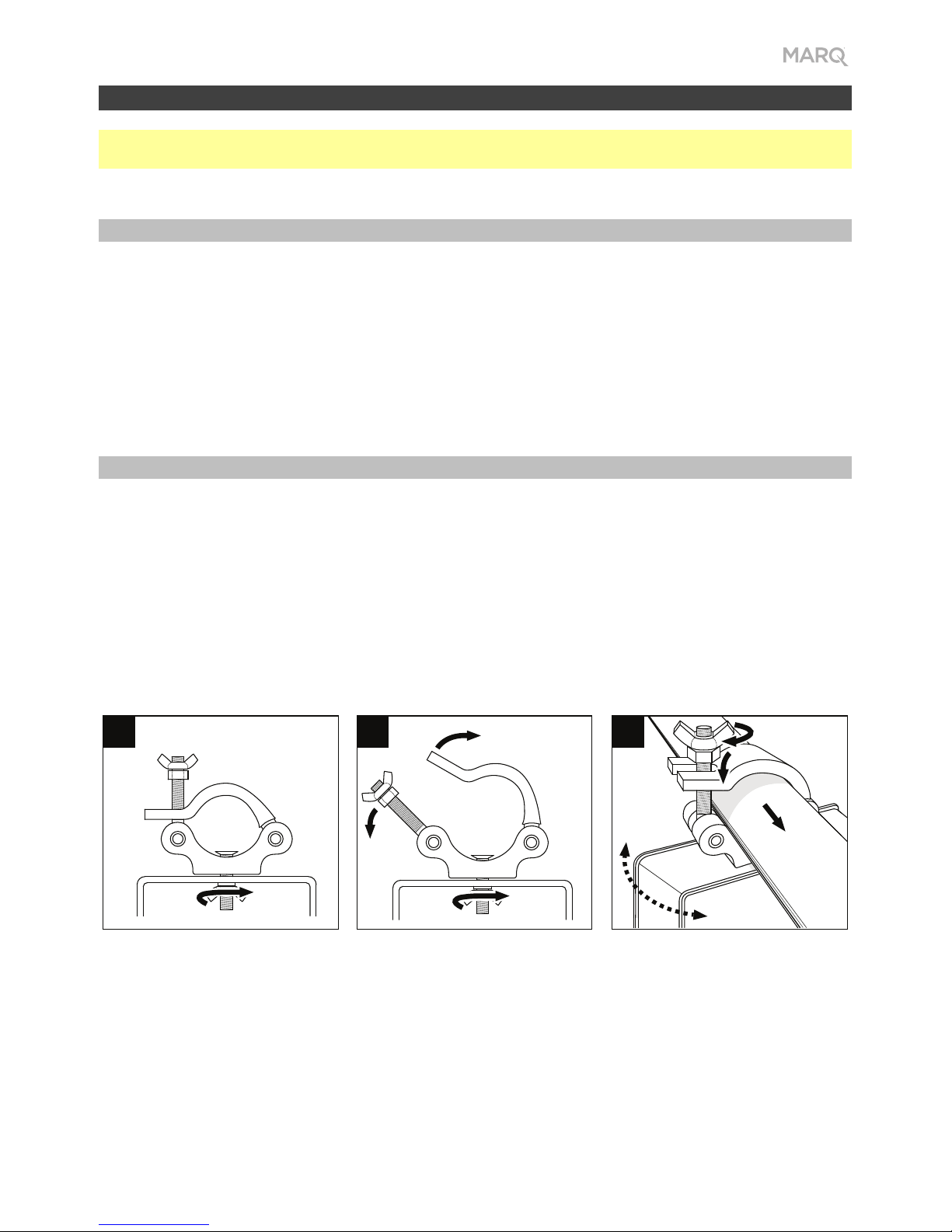

Siga estos pasos para colgar el artefacto de iluminación de una viga.
13
2
Mordaza (no se
incluye)
Ajustar hasta
que quede
firme
Girar.

12
Reemplazo del gobo
Siga estos pasos para insertar un gobo en el artefacto de iluminación.
1
34
2
Soporte del
gobo
Desatornillar.

13
Enlace
Si utiliza múltiples artefactos de iluminación Onset 120WW, puede enlazarlos (“conectarlos en
cadena”) de manera que cada accesorio suministre la corriente y/o envíe los datos de DMX al
siguiente. Esto ayuda a reducir el amontonamiento de cables y le ahorra tiempo de instalación.
No es obligatorio enlazar tanto la corriente como el control de DMX de los artefactos de iluminación;
puede enlazarlos para cualquier propósito individual de forma independiente del otro. Por ejemplo, podría
enlazar 8 artefactos de iluminación entre sí para control de DMX, pero solo enlazar 4 de ellos mediante el
cable de corriente (alimentando los 4 restantes mediante sus cables de corriente individuales).
Suministro eléctrico
Utilice un cable de corriente IEC estándar para conectar la salida Power Out de un artefacto de
iluminación a la entrada Power In de otro. Siempre que el primer artefacto de iluminación esté
conectado a una toma de corriente, cualquiera de los accesorios enlazados puede permanecer
apagados y aun así suministrar corriente al siguiente.
Importante: Para evitar daños excesivos a sus fusibles, recomendamos no enlazar más de 10
artefactos de iluminación en la misma cadena.
DMX
Utilice un cable DMS de 3 patillas estándar para conectar la salida DMX Out de un artefacto de
iluminación a la entrada DMX In de otro. Su controlador DMX conectado enviará sus datos a los
artefactos de iluminación en secuencia. Todos los artefactos de iluminación en esta cadena recibirán
todos los datos de DMX.
Onset 120WW Onset 120WW Onset 120WW
Suministro
eléctrico
Onset 120WW Onset 120WW Onset 120WW
Controlador DMX

14
Funcionamiento
Menú de opciones
Para utilizar el menú:
1. Pulse Menu para alternar los menús disponibles: Modo DMX, atenuador y estrobo.
2. Pulse Enter para seleccionar un menú.
3. Utilice los botones arriba y abajo para cambiar el ajuste o la opción que se muestra
actualmente.
4. Pulse el botón Menú para confirmar su selección.
Para cambiar otros ajustes, repita los pasos 1–4.
Menú Ajustes/Valores Descripción
Modo DMX 001-512 Ajuste de dirección de DMX
Atenuador 000-255 Atenuador, del más oscuro (000) al más claro (255)
Estrobo 000-255 Velocidad del estrobo, de la más lenta (000) a la más rápida (255)
Funciones de DMX
Usted puede controlar el Onset 120WW enlazándolo con un controlador de DMX. Consulte a
continuación la tabla con las funciones disponibles.
Canale Función Valor Descripción
1 Atenuación 000-255 Atenuador, del más oscuro (000) al más claro (255)
2 Estrobo 000-009 Sin función
010-255 Velocidad del estrobo, de la más lenta (010) a la más rápida (255)
3 Curva de
atenuación
000-063 Curva de atenuación 1
064-127 Curva de atenuación 2
128-191 Curva de atenuación 3
192-255 Curva de atenuación 4

15
Guide d’utilisation (Français)
Présentation
Contenu de la boîte
Onset 120WW Porte gobo Guide d'utilisation
Câble d'alimentation Porte gélatine Consignes de sécurité et informations concernant la garantie
Câble DMX
Assistance technique
Pour les toutes dernières informations concernant la documentation, les spécifications techniques, la
configuration requise, la compatibilité et l’enregistrement du produit, veuillez visiter marqlighting.com.
Pour de l’assistance supplémentaire, veuillez visiter le site marqlighting.com/support.
Consignes de sécurité
Important : En plus des consignes ci-dessous, veuillez consulter le guide des consignes de sécurité
et informations concernant la garantie inclus.
•Pour transporter ce produit, utiliser uniquement un support de montage ou la poignée/les poignées.
•Ce produit doit être utilisé à l’intérieur seulement (IP20). Afin de réduire le risque d’incendie ou
de décharge électrique, ne pas exposer le produit à la pluie ou à l’humidité.
•Ce produit ne doit pas être utilisé pour des installations permanentes.
•Ce produit doit être branché uniquement à un circuit mis à la terre.
•Toujours débrancher ce produit avant de procéder à son nettoyage ou au remplacement de son
fusible. Remplacer le fusible par un autre fusible de même type et de même calibre.
•Avant de relier le produit à une source d’alimentation, s’assurer que le câble d’alimentation n’est
ni tordu ni endommagé.
•La tension de la prise secteur doit être dans la plage de tensions indiquée sur cet appareil (sur le
boîtier ou l’étiquette).
•Ne jamais relier ce produit à un gradateur ou à un rhéostat.
•Ne jamais débrancher ce produit en tirant sur le câble d’alimentation.
•Pour une installation suspendue, veuillez utiliser un câble de sécurité.
•Toujours utiliser cet appareil dans un endroit bien aéré à au moins 50 cm des surfaces
adjacentes. S’assurer qu’aucune des fentes de ventilation de ce produit n’est obstruée.
•Ne pas utiliser ce produit à des températures ambiantes supérieures à 40 °C.
•S’assurer qu’aucune matière inflammable ne se trouve à proximité du projecteur lors de son
fonctionnement.
•Ne pas regarder directement la lumière lorsque le produit fonctionne.
•Ne pas toucher ce produit alors qu’il est sous tension ou immédiatement après la mise hors
tension. Le produit et son boîtier peuvent atteindre des températures élevées.
•En cas de sérieux problèmes de fonctionnement, cesser d’utiliser l’appareil immédiatement.
•Ne pas ouvrir le boîtier de ce produit. Il ne contient aucune pièce réparable par l’utilisateur et
annulera votre garantie.

16
Caractéristiques
Panneau arrière
1
2
34
5
6
789
10
1. Entrée d’alimentation : Utilisez le câble d’alimentation fourni pour brancher cette entrée à une
prise secteur.
2. Fusible : Ce compartiment contient le fusible. Avant de nettoyer ou de remplacer le fusible,
débranchez le Onset 120WW de la source d’alimentation. Utilisez un tournevis ou un autre
outil pour retirer le logement (ne tirez pas uniquement sur la languette). Remplacez le fusible par
un autre fusible de même type et de même calibre (250 V, 5 A).
3. Sortie d’alimentation : Utilisez un câble d’alimentation standard afin de relier cette sortie à un
deuxième projecteur. Cette sortie permet d’alimenter un deuxième projecteur lorsque celui-ci est
branché à une prise secteur. Veuillez consulter la section lnstallation >Raccordement en série
>Alimentation afin d’en savoir plus sur le raccordement en série de plusieurs projecteurs.
Remarque : Sur les modèles vendus aux États-Unis, ceci est une connexion NEMAMD standard.
Sur les autres modèles, ceci est une connexion CEI standard.
4. Interrupteur d’alimentation : Cet interrupteur permet de mettre le Onset 120WW sous et hors
tension.
5. Entrée DMX : Utilisez un câble DMX standard à 3 broches pour relier cette entrée (A) à votre
contrôleur DMX ou (B) à un autre projecteur qui transmettra des données DMX grâce à celui-ci. Le
Onset 120WW reçoit des données DMX par le biais de cette connexion. Veuillez consulter la
section lnstallation >Raccordement en série >DMX afin d’en savoir plus sur le raccordement
en série de plusieurs projecteurs.
6. Sortie DMX : Utilisez un câble DMX standard à 3 broches afin de brancher cette sortie à un
deuxième projecteur. Le Onset 120WW transmet ses données DMX à un autre projecteur par le
biais de cette connexion. Veuillez consulter la section lnstallation >Raccordement en série >
DMX afin d’en savoir plus sur le raccordement en série de plusieurs projecteurs.
7. Écran d’affichage : Cet écran affiche les messages et valeurs concernant l’état du projecteur.
8. Menú: Pulse este botón para acceder al menú del Onset 120WW.
9. /Prev: Cette touche permet de passer à l’option du menu précédent ou d’augmenter la valeur par 1.
10. /Next: Cette touche permet de passer à l’option du menu suivant ou de diminuer la valeur par 1.
11. Enter: Appuyez sur cette touche pour confirmer la sélection ou la valeur.

17
Installation
Remarque : Les articles qui ne figurent pas dans la section Présentation >Contenu de la boîte
sont vendus séparément.
Alimentation électrique
Avant de relier le projecteur à une source d’alimentation, veuillez vous assurer que le câble
d’alimentation n’est pas n’est ni tordu ni endommagé. La tension de la prise secteur doit être dans la
plage de tensions indiquée sur cet appareil (sur le boîtier ou l’étiquette).
Avant de nettoyer ou de remplacer le fusible, débranchez le Onset 120WW de la source
d’alimentation. Utilisez un tournevis ou un autre outil pour retirer le logement (ne tirez pas
uniquement sur la languette). Remplacez le fusible par un autre fusible de même type et de même
calibre (250 V, 3 A).
Montage
Support
Placez le projecteur sur une surface plane et stable. Veuillez vous assurer que tous les câbles sont
bien fixés et placés de sorte que personne ne trébuche.
Suspension
Veuillez suivre les étapes suivantes afin de suspendre le projecteur à un pont en utilisant la lyre.
13
2
Bague de fixation
(non incluse)
Serrez à
fond.
Pivoter.

18
Remplacement de gobo
Veuillez suivre les étapes suivantes pour insérer un gobo dans le projecteur.
1
34
2
Porte-gobo
Dévissez.

19
Raccordement en série
Lorsque vous utilisez plusieurs projecteurs Onset 120WW, vous pouvez les raccorder en série afin
que chaque projecteur alimente et/ou transmette des données DMX au projecteur suivant. Cela
permet de réduire le câblage et de gagner du temps d’installation.
Vous pouvez raccorder les projecteurs pour l’alimentation et la commande DMX, mais également
pour l’un ou l’autre indépendamment. Par exemple, vous pourriez raccorder 8 projecteurs pour la
commande DMX, en raccordant seulement 4 d’entre eux pour fournir une alimentation électrique
(alimentant les 4 autres projecteurs séparément).
Alimentation
Utilisez un câble d’alimentation CEI standard afin de relier la sortie d’alimentation d’un des
projecteurs à l’entrée d’alimentation d’un autre. Tant que le premier projecteur est branché à une
prise secteur, les autres projecteurs peuvent demeurer hors tension et fournir une alimentation au
projecteur suivant.
Important : Afin d’éviter d’endommager inutilement les fusibles, nous vous recommandons de ne
pas raccorder en série plus de 10 projecteurs.
DMX
Utilisez un câble DMX standard à 3-pin broches afin de relier la sortie DMX d’un projecteur à
l’entrée DMX d’un autre projecteur. Le contrôleur DMX relié transmettra ses données aux
projecteurs dans l’ordre. Tous les projecteurs de cette série recevront toutes les données DMX.
Onset 120WW Onset 120WW Onset 120WW
Alimentation
Onset 120WW Onset 120WW Onset 120WW
Contrôleur DMX

20
Fonctionnement
Options menu
Pour utiliser le menu :
1. Appuyez sur la touche Menu afin de parcourir les différents menus : DMX Mode (mode DMX),
Dimmer (gradateur) et Strobe (stroboscope).
2. Appuyez sur la touche Enter pour sélectionner un menu.
3. Utilisez les touches Up et Down pour modifier le paramètre sélectionné à l’écran.
4. Appuyez sur la touche Menu pour confirmer votre sélection.
Pour modifier les autres paramètres, répétez les étapes 1 à 4.
Menu Paramètres/Valeurs Description
DMX Mode (mode DMX) 001–512 Configuration de l’adresse DMX
Dimmer (gradateur) 000–255 Gradateur, sombre (000) à lumineuse (255).
Strobe (stroboscope) 000–255 Effet stroboscopique, lent (000) à rapide (255)
Fonctions DMX
Vous pouvez commander l’Onset 120WW en le raccordant à un contrôleur DMX. Reportez-vous au
tableau pour connaître les fonctions disponibles.
Canal Fonction Valeur Description
1 Gradateur 000–255 Gradateur, sombre (000) à lumineuse (255)
2 Stroboscope 000–009 Aucune fonction
010–255 Effet stroboscopique, lent (010) à rapide (255)
3 Courbe de gradation 000–063 Courbe de gradation 1
064–127 Courbe de gradation 2
128–191 Courbe de gradation 3
192–255 Courbe de gradation 4
