Marq Gesture Spot 100 User manual

User Guide English (3–12)
Guía del usuario Español (13–22)
Guide d’utilisation Français (23–32)
Guida per l’uso Italiano (33–42)
Benutzerhandbuch Deutsch (43–52)
Appendix English (53–54)

2

3
User Guide (English)
Introduction
Box Contents
Gesture Spot 100 User Guide
Power Cable Safety & Warranty Manual
Hanging Bracket
Support
For the latest information about this product (documentation, technical specifications, system
requirements, compatibility information, etc.) and product registration, visit marqlighting.com.
For additional product support, visit marqlighting.com/support.
Safety Notes
Important: In addition to the notes below, please refer to the included safety & warranty manual for
additional safety information.
•Carry this product by the hanging/mounting bracket or the handles only.
•Use this product indoors only (IP20). To prevent risk of fire or shock, do not expose this product
to rain or moisture.
•Do not use this product for permanent installations.
•Connect this product to grounded and protected circuits only.
•Always disconnect it from its power source before cleaning or replacing this product’s fuse.
Replace the fuse with another of the same type and rating.
•Before connecting the product to a power source, make sure the power cable is not crimped or
damaged.
•Make sure the power outlet’s voltage is within the range stated on this product (on its housing or
decal).
•Never connect this product to a dimmer or rheostat.
•Never disconnect this product from the power cable by pulling or tugging on the cable itself.
•If you mount this product overhead, use a safety cable.
•Always make sure this product is used in a location with adequate ventilation with at least 20”
(50cm) from adjacent surfaces. Make sure none of this product’s ventilation slots are obstructed.
•Do not use this product at ambient temperatures higher than 104°F/40°C.
•Do not allow flammable materials near this product during use.
•Do not look at the light source when the product is on.
•Do not touch this product while it is powered on or immediately after powering it off. The product
and its housing can reach high temperatures.
•If you encounter a serious problem while using this product, stop using it immediately.
•Do not open this product’s housing. It contains no user-serviceable parts and will void your warranty.

4
Features
Rear Panel
1. Power In: Use a standard power cable
(included) to connect this input to a power
outlet.
2. Fuse: This compartment holds the fuse.
Before cleaning or replacing the fuse,
disconnect Gesture Spot 100 from its
power source. Use a screwdriver or other
tool to remove the compartment (do not
pull it out by the tab only). Replace the fuse
only with a new fuse with the same rating
(F2A, 250 V).
3. Power Out: Use a standard power cable to connect this output to an additional fixture. This
connection will supply power to the additional fixture when this one is connected a power outlet.
Please see Setup >Linking >Power for information about linking multiple fixtures.
Note: On models sold in the USA, this will be a standard “Edison” (NEMA®) connection. On other
models, this will be a standard IEC connection.
4. DMX In: Use a standard 3-pin DMX cable to connect this input (A) to your DMX controller or (B)
to another fixture that will pass DMX data through it to this one. Gesture Spot 100 receives DMX
data over this connection. Please see Setup >Linking >DMX for information about linking
multiple fixtures.
5. DMX Out: Use a standard 3-pin DMX cable to connect this output to an additional fixture.
Gesture Spot 100 sends its data to an additional fixture over this connection. Please see Setup >
Linking >DMX for information about linking multiple fixtures.
Front Panel
6. Display: This display shows messages and
values indicating the fixture’s current status.
7. Menu: Press this button to access Gesture
Spot 100’s menu.
8. Up: Press this button to select the next-
highest menu option or to increase the
value by 1.
9. Down: Press this button to select the next-lowest menu option or to decrease the value by 1.
10. Enter: Press this to confirm your current selection or value.
1
2
3
4
5
6
789
10

5
Setup
Note: Items not listed under the Introduction >Box Contents are sold separately.
Power Information
Before connecting the fixture to a power outlet, make sure the power cable is not crimped or
damaged. Also, make sure the power outlet’s voltage is within the range stated on this product (on
its housing or decal).
Before cleaning or replacing the fuse, disconnect Gesture Spot 100 from its power source. Use a
screwdriver or other tool to remove the compartment (do not pull it out by the tab only). Replace the
fuse only with a new fuse with the same rating (F2A, 250 V).
Mounting/Rigging
Place or mount this fixture in a vertical position only (right-
side-up or upside-down). Placing or mounting it in a
sideways position can affect motor operation.
Standing
Place the fixture on a flat, stable surface. Make sure all
cables are secured and placed so that no one will trip
over them.
Suspended
1
345
2
Clamp (not included)
Hanging Bracket
1/4-turn
1/4-turn
Optional: Follow these steps
to use the hanging bracket
(included) for mounting the
fixture to a truss.
(tighten until
secure)

6
Linking

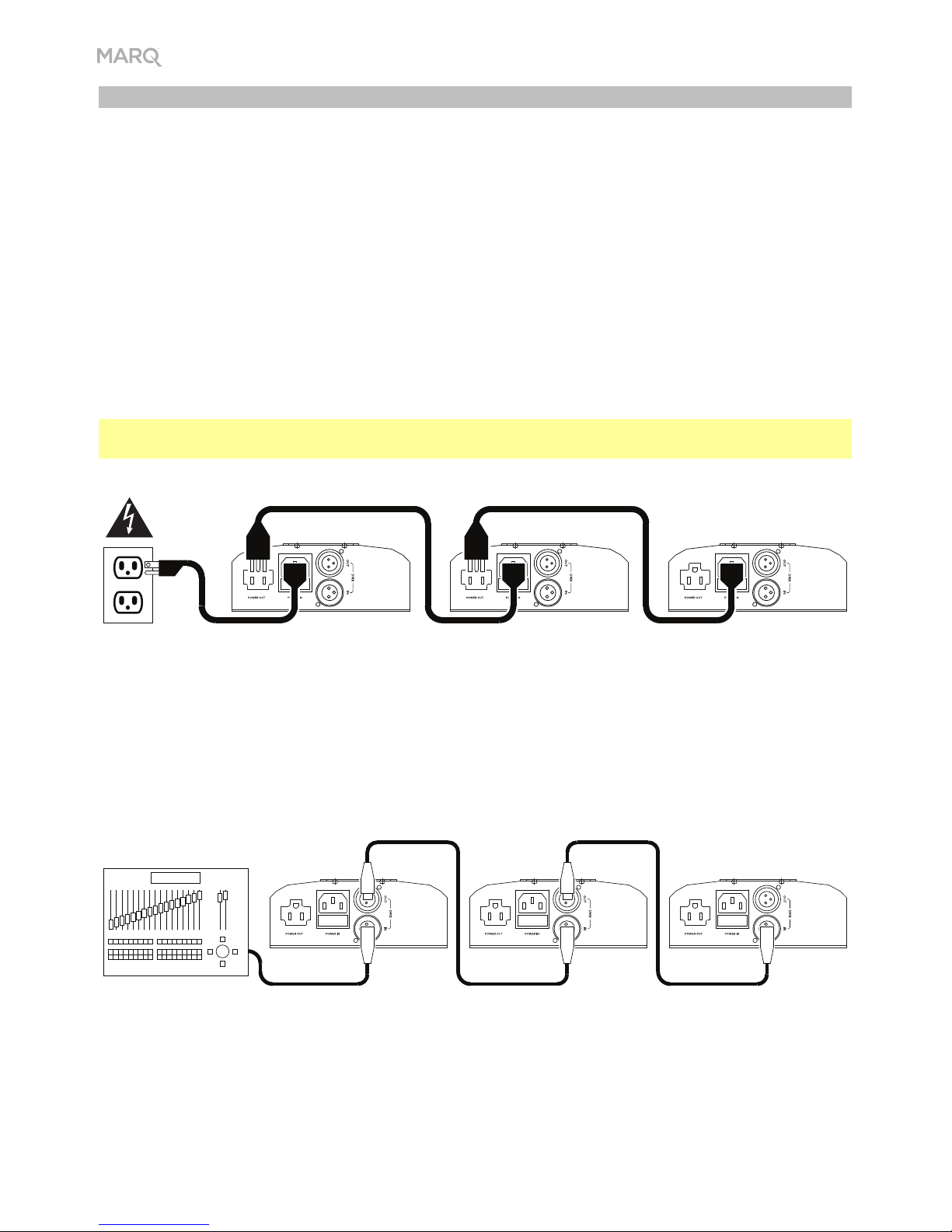

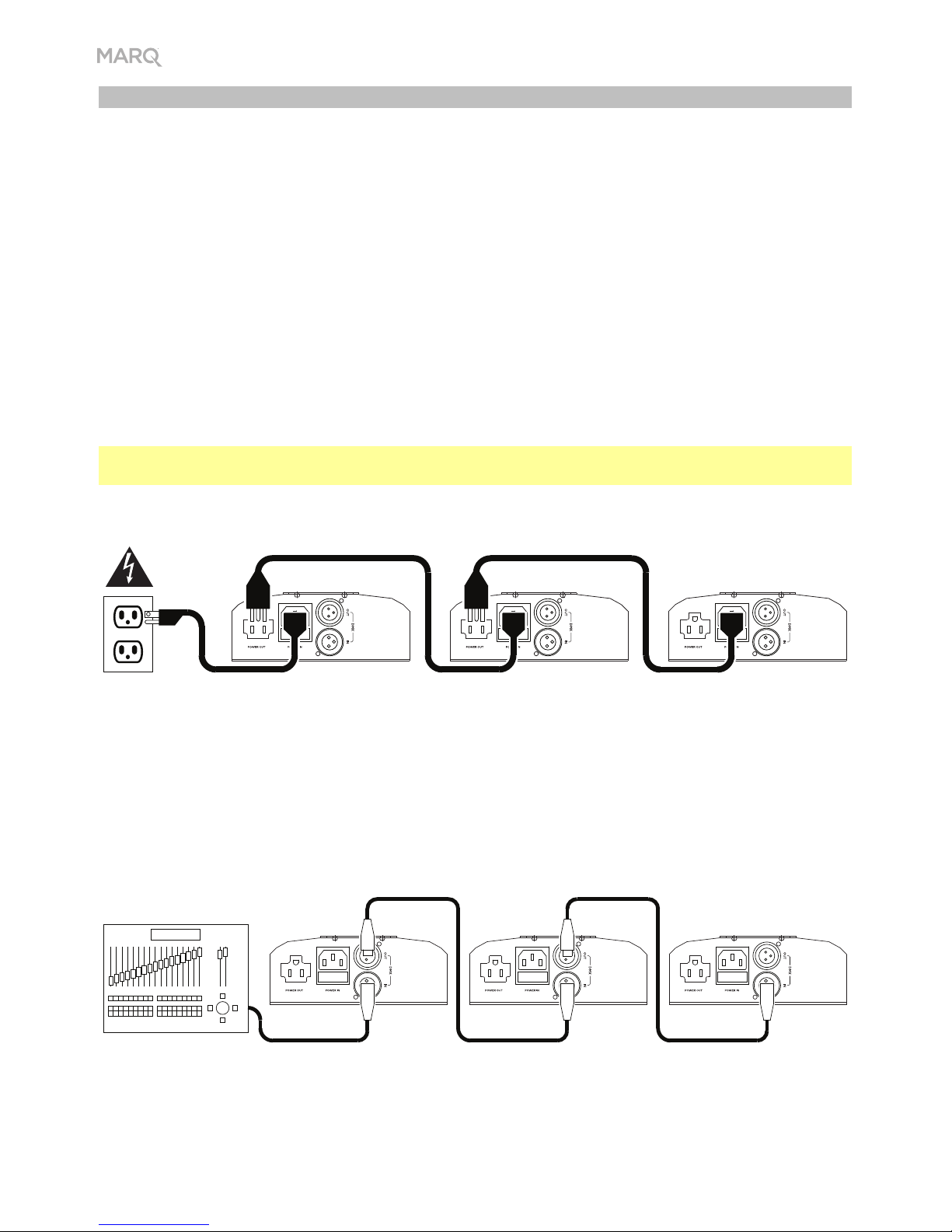

When using multiple Gesture Spot 100 fixtures, you can link (“daisy-chain”) them so that each each
fixture supplies power and/or sends DMX data to the next one. This helps reduce clutter in your
cabling and save you setup time.
You do not have to link fixtures for both power and DMX control; you can link them for either
purpose independently. For instance, you could link 4 fixtures together for DMX control while linking
only 2 of those same fixtures together for power (powering the other 2 fixtures separately).
Power
Use a standard IEC power cable to connect the Power Out of one fixture to the Power In of another.
As long as the first fixture is connected to a power outlet, any of the linked fixtures can remain off
and still supply power to the next one.
Important: To prevent undue damage to your fuses, we recommend linking no more than 18 fixtures
in the same chain.
DMX
Use a standard 3-pin DMX cable to connect the DMX Out of one fixture to the DMX In of another.
Your connected DMX controller will send its data to the fixtures in sequence. All fixtures in this chain
will receive all DMX data.
Gesture Spot 100 Gesture Spot 100 Gesture Spot 100
Power
Gesture Spot 100 Gesture Spot 100 Gesture Spot 100
DMX Controller

7

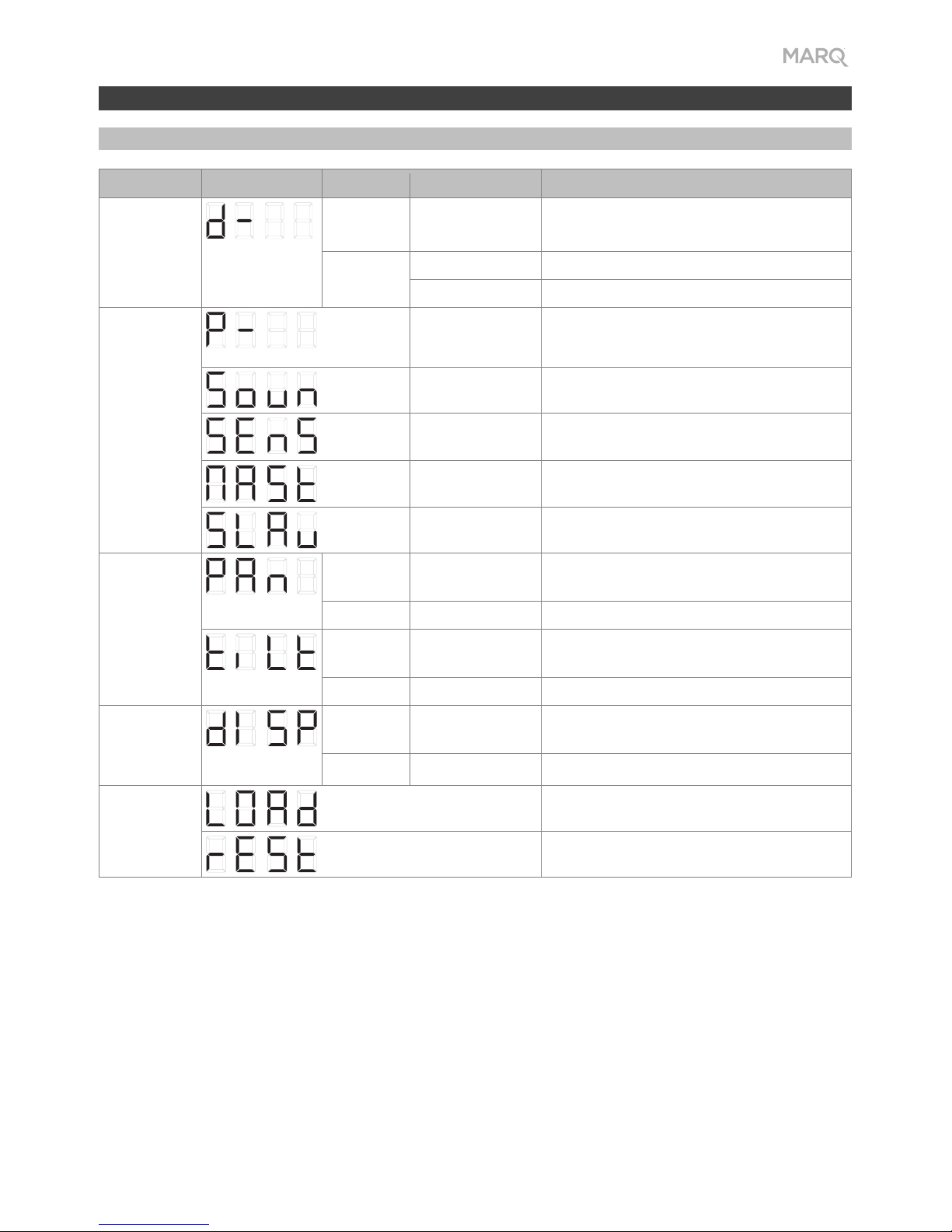

Operation
Menu Options
Menu Display Submenu Settings/Values Description
DMX
Functions
11cH
7cH
001–512 DMX channel operation (11 or 7
channels) + DMX address setting
Off HOLd When no DMX signal, do nothing (hold)
bLAc When no DMX signal, black out
Auto
Programs
P–01 – P–04 Automatic movement & color programs
1–4
On, Off Sound-Active Mode, on or off
S0–S100 Sound-activation microphone sensitivity,
low (S000) to high (S100)
On, Off Master/Slave Mode, on or off
SL01 – SL04 Slave Mode 1–4
Fixture
Settings
PA54, PA36,
PA18
Pan angle range: 540° (PA54), 360°
(PA36), 180° (PA18)
rPAn On, Off Invert pan direction
ti18, ti13, ti60 Tilt angle range: 180° (ti18), 135° (ti13),
60° (ti60)
rtiL On, Off Invert tilt direction
Display
Settings
LEd On, Off Display is always on (On) or turns off
after 3 seconds (Off)
rdIS On, Off Invert display
Reset
Restore all default settings
All motors reset

8
DMX Functions
You can control Gesture Spot 100 by linking it to a DMX controller. See below for charts of available
functions.
11-Channel Operation
Channel Function Value Description
1 Pan 000–255 Pan angle, 0° (000) to 540° (255)
2 Pan Fine 000–255 Fine control of panning
3 Tilt 000–255 Tilt angle, 0° (000) to 180° (255)
4 Tilt Fine 000–255 Fine control of tilting
5 Pan/Tilt Speed 000–255 Pan/tilt speed, fast (000) to slow (255)
6 Dimmer 000–255 Dimmer, dark (000) to bright (255)
7 Shutter 000–003 Closed
004–007 Open
008–076 Strobe, slow (008) to fast (076)
077–145 Pulse, slow (077) to fast (145)
146–215 Random strobe, slow (146) to fast (215)
216–255 Open

9
11-Channel Operation (continued)
Channel Function Value Description
8 Color Wheel 000
–
006 White
007
–
013 Red
014
–
020 Orange
021
–
027 Green
028
–
034 Light blue
035
–
041 Purple
042
–
048 Yellow
049
–
055 Blue
056
–
062 White
063
–
069 White/red
070
–
076 Red/orange
077
–
083 Orange/green
084
–
090 Green/light blue
091
–
097 Light blue/purple
098
–
104 Purple/yellow
105
–
111 Yellow/blue
112
–
118 Blue
119
–
127 White
128–189 Clockwise, fast (128) to slow (189)
190
–
193 Stop
194–255 Counter-clockwise, slow (194) to fast (255)
9 Gobo Wheel 000
–
007 Open/white
008
–
015 Gobo 1
016
–
023 Gobo 2
024
–
031 Gobo 3
032
–
039 Gobo 4
040
–
047 Gobo 5
048
–
055 Gobo 6
056
–
063 Gobo 7
064–071 Open spot shaking, slow (064) to fast (071)
072
–
079 Gobo 1
080
–
087 Gobo 2
088
–
095 Gobo 3
096
–
103 Gobo 4
104
–
111 Gobo 5
112
–
119 Gobo 6
120
–
127 Gobo 7
128–189 Counter-clockwise gobo change, fast (128) to slow (189)
190
–
193 Stop at current position
194–255 Clockwise gobo change, slow (194) to fast (255)

10
11-Channel Operation (continued)
Channel Function Value Description
10 Macro Functions 000–007 No function
008–039 Automatic movement 1
040–071 Automatic movement 2
072–103 Automatic movement 3
104–135 Automatic movement 4
136–167 Sound-active movement 1
168–199 Sound-active movement 2
200–231 Sound-active movement 3
232–255 Sound-active movement 4
11 Control Functions
All functions are executed
after 2 seconds.
000–049 No function
050–059 Blackout during any pan/tilt or color/gobo change
060–069 Disable blackout during any pan/tilt or color/gobo
change
070–079 Blackout during pan/tilt
080–089 Disable blackout during pan/tilt
090–099 Blackout during color change
100–109 Disable blackout during color change
110–119 Blackout during gobo change
120–129 Disable blackout during gobo change
130–139 No function
140–149 Reset pan/tilt
150–169 Reset color/gobo
170–199 No function
200–209 Reset all
210–255 No function

11
7-Channel Operation
Channel Function Value Description
1 Pan 000–255 Pan angle, 0° (000) to 540° (255)
2 Tilt 000–255 Tilt angle, 0° (000) to 180° (255)
3 Dimmer 000–255 Dimmer, dark (000) to bright (255)
4 Shutter 000–003 Closed
004–007 Open
008–076 Strobe, slow (008) to fast (076)
077–145 Pulse, slow (077) to fast (145)
146–215 Random strobe, slow (146) to fast (215)
216–255 Open
5 Color Wheel 000–006 White
007–013 Red
014–020 Orange
021–027 Green
028–034 Light blue
035–041 Purple
042–048 Yellow
049–055 Blue
056–062 White
063–069 White/red
070–076 Red/orange
077–083 Orange/green
084–090 Green/light blue
091–097 Light blue/purple
098–104 Purple/yellow
105–111 Yellow/blue
112–118 Blue
119–127 White
128–189 Clockwise, fast (128) to slow (189)
190–193 Stop
194–255 Counter-clockwise, slow (194) to fast (255)

12
7-Channel Operation (continued)
Channel Function Value Description
6 Gobo Wheel 000–007 Open/white
008–015 Gobo 1
016–023 Gobo 2
024–031 Gobo 3
032–039 Gobo 4
040–047 Gobo 5
048–055 Gobo 6
056–063 Gobo 7
064–071 Open spot shaking, slow (064) to fast (071)
072–079 Gobo 1
080–087 Gobo 2
088–095 Gobo 3
096–103 Gobo 4
104–111 Gobo 5
112–119 Gobo 6
120–127 Gobo 7
128–189 Counter-clockwise gobo change, fast (128) to slow (189)
190–193 Stop at current position
194–255 Clockwise gobo change, slow (194) to fast (255)
7 Macro Functions 000–007 No function
008–039 Automatic movement 1
040–071 Automatic movement 2
072–103 Automatic movement 3
104–135 Automatic movement 4
136–167 Sound-active movement 1
168–199 Sound-active movement 2
200–231 Sound-active movement 3
232–255 Sound-active movement 4

13
Guía del usuario (Español)
Introducción
Contenido de la caja
Gesture Spot 100 Guía del usuario
Cable de corriente Manual de seguridad y garantía
Soporte de montaje
Soporte
Para obtener la información más reciente acerca de este producto (documentación, especificaciones
técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite marqlighting.com.
Para obtener soporte adicional del producto, visite marqlighting.com/support.
Notas sobre la seguridad
Importante: Además de las notas a continuación, consulte el manual de seguridad y garantía
incluido para obtener información de seguridad adicional.
•Traslade este producto tomándolo solo de un soporte para colgar/montar o su manija/las manijas.
•Use este producto solo en interiores (IP20). Para evitar el riesgo de incendio o choque eléctrico,
no exponga este producto a la lluvia o a la humedad.
•No use este producto para instalaciones permanentes.
•Conecte este producto solo a circuitos protegidos y con descarga a tierra.
•Siempre desconecte el producto de su fuente de corriente antes de limpiarlo o reemplazar su
fusible. Remplace el fusible con otro del mismo tipo y capacidad.
•Antes de conectar el producto a una fuente de corriente, asegúrese de que el cable de corriente
no esté pinzado ni dañado.
•Asegúrese de que el voltaje de la toma de corriente se encuentre dentro del rango indicado en
este producto (en su carcasa o etiqueta).
•Nunca conecte este producto a un atenuador o reóstato.
•Nunca desconecte este producto tirando de su cable de corriente.
•Si monta este producto de forma suspendida, utilice un cable de seguridad.
•Asegúrese de que este producto se use siempre en una ubicación con ventilación adecuada y al
menos 50 cm (20 pulg.) de distancia de superficies adyacentes. Asegúrese de que ninguna de
las ranuras de ventilación de este producto queden obstruidas.
•No use este producto a temperaturas ambientes superiores a 40°C/104°F.
•No acerque materiales inflamables a este producto durante su uso.
•No mire directamente a la fuente de luz del producto cuando se encuentre encendido.
•No toque este producto mientras esté encendido o inmediatamente después de apagarlo. Este
producto y su carcasa pueden alcanzar temperaturas elevadas.
•Si se encuentra con un problema grave al usar este producto, deje de usarlo inmediatamente.
•No abra la carcasa de este producto. No contiene piezas reparables por el usuario y hacerlo
invalidará la garantía.

14
Características
Panel trasero
1. Entrada de corriente: Utilice el cable de
corriente estándar (incluido) para conectar
esta entrada a una toma de corriente.
2. Fusible: Este compartimiento sostiene al
fusible. Antes de limpiar o reemplazar el
fusible, desconecte el Gesture Spot 100
de su fuente de corriente. Utilice un
destornillador u otra herramienta para retirar
el compartimiento (no lo retire tirando de la
lengüeta solamente). Reemplace el fusible
sólo con un fusible nuevo de la misma
capacidad (F2A, 250 V).
3. Salida de corriente: Utilice un cable de corriente estándar para conectar esta salida a un
artefacto de iluminación adicional. Esta conexión suministrará corriente al artefacto de
iluminación adicional cuando se encuentre conectado a una toma de corriente. Consulte
Instalación >Enlace >Suministro eléctrico para obtener información sobre el enlace de
múltiples artefactos de iluminación.
Nota: En los modelos vendidos en EE.UU., esta será una conexión “Edison” (NEMA®) estándar.
En los demás modelos, será una conexión IEC estándar.
4. Entrada DMX: Utilice un cable DMX de tres patillas estándar para conectar esta entrada (A) a su
controlador DMX o (B) a otro artefacto de iluminación a través del cual pasarán los datos de
DMX hacia este. Gesture Spot 100 recibe datos de DMX a través de esta conexión. Consulte
Instalación >Enlace >DMX para obtener información sobre el enlace de múltiples artefactos
de iluminación.
5. Salida DMX: Utilice un cable DMX de 3 patillas estándar para conectar esta salida a un artefacto
de iluminación adicional. Gesture Spot 100 envía sus datos a un artefacto de iluminación
adicional a través de esta conexión. Consulte Instalación >Enlace >DMX para obtener
información sobre el enlace de múltiples artefactos de iluminación.
Panel frontal
6. Pantalla: Esta pantalla muestra mensajes y
valores que indican el estado actual del
artefacto de iluminación.
7. Menú: Pulse este botón para acceder al
menú del Gesture Spot 100.
8. Subir: Pulse este botón para seleccionar la
siguiente opción superior del menú o para
aumentar el valor en 1.
9. Abajo: Pulse este botón para seleccionar la siguiente opción inferior del menú o para disminuir el
valor en 1.
10. Intro: Pulse este botón para confirmar su selección o valor actual.
1
2
3
4
5
6
789
10

15
Instalación
Nota: Los elementos que no se enumeran en Introducción >Contenidos de la caja se venden por separado.
Información sobre la corriente
Antes de conectar el artefacto de iluminación a una toma de corriente, asegúrese de que el cable de
corriente no esté pinzado ni dañado. Además, asegúrese de que el voltaje de la toma de corriente se
encuentre dentro del rango indicado en este producto (en su carcasa o etiqueta).
Antes de limpiar o reemplazar el fusible, desconecte el Gesture Spot 100 de su fuente de
corriente. Utilice un destornillador u otra herramienta para retirar el compartimiento (no lo retire
tirando de la lengüeta solamente). Reemplace el fusible sólo con un fusible nuevo de la misma
capacidad (F2A, 250 V).
Montaje/Instalación
Coloque o monte este artefacto de iluminación en posición
vertical solamente (con el lado derecho hacia arriba o al revés).
Colocarlo o montarlo de costado puede afectar la operación del
motor.
Sobre una superficie
Coloque el artefacto de iluminación sobre una superficie plana y
estable. Asegúrese de que todos los cables estén asegurados y
colocados de forma que nadie se tropiece con ellos.
Suspendido
1
345
2
Abrazadera (no incluido)
Soporte de montaje
1/4 de
vuelta
1/4 de
vuelta
(Apriete hasta
seguro.)
Opcional: Siga estos pasos
a fin de utilizar el soporte de
montaje (incluido) para
colgar el artefacto de
iluminación de una viga.

16
Enlace
Si utiliza múltiples artefactos de iluminación Gesture Spot 100, puede enlazarlos (“conectarlos en
cadena”) de manera que cada accesorio suministre la corriente y/o envíe los datos de DMX al
siguiente. Esto ayuda a reducir el amontonamiento de cables y le ahorra tiempo de instalación.
No es obligatorio enlazar tanto la corriente como el control de DMX de los artefactos de iluminación;
puede enlazarlos para cualquier propósito individual de forma independiente del otro. Por ejemplo, podría
enlazar 4 artefactos de iluminación entre sí para control de DMX, pero solo enlazar 2 de ellos mediante el
cable de corriente (alimentando los 2 restantes mediante sus cables de corriente individuales).
Suministro eléctrico
Utilice un cable de corriente IEC estándar para conectar la salida Power Out de un artefacto de
iluminación a la entrada Power In de otro. Siempre que el primer artefacto de iluminación esté
conectado a una toma de corriente, cualquiera de los accesorios enlazados puede permanecer
apagados y aun así suministrar corriente al siguiente.
Importante: Para evitar daños excesivos a sus fusibles, recomendamos no enlazar más de 18
artefactos de iluminación en la misma cadena.
DMX
Utilice un cable DMS de 3 patillas estándar para conectar la salida DMX Out de un artefacto de
iluminación a la entrada DMX In de otro. Su controlador DMX conectado enviará sus datos a los
artefactos de iluminación en secuencia. Todos los artefactos de iluminación en esta cadena recibirán
todos los datos de DMX.
Suministro
eléctrico
Gesture Spot 100
Controlador DMX
Gesture Spot 100 Gesture Spot 100
Gesture Spot 100 Gesture Spot 100 Gesture Spot 100

17

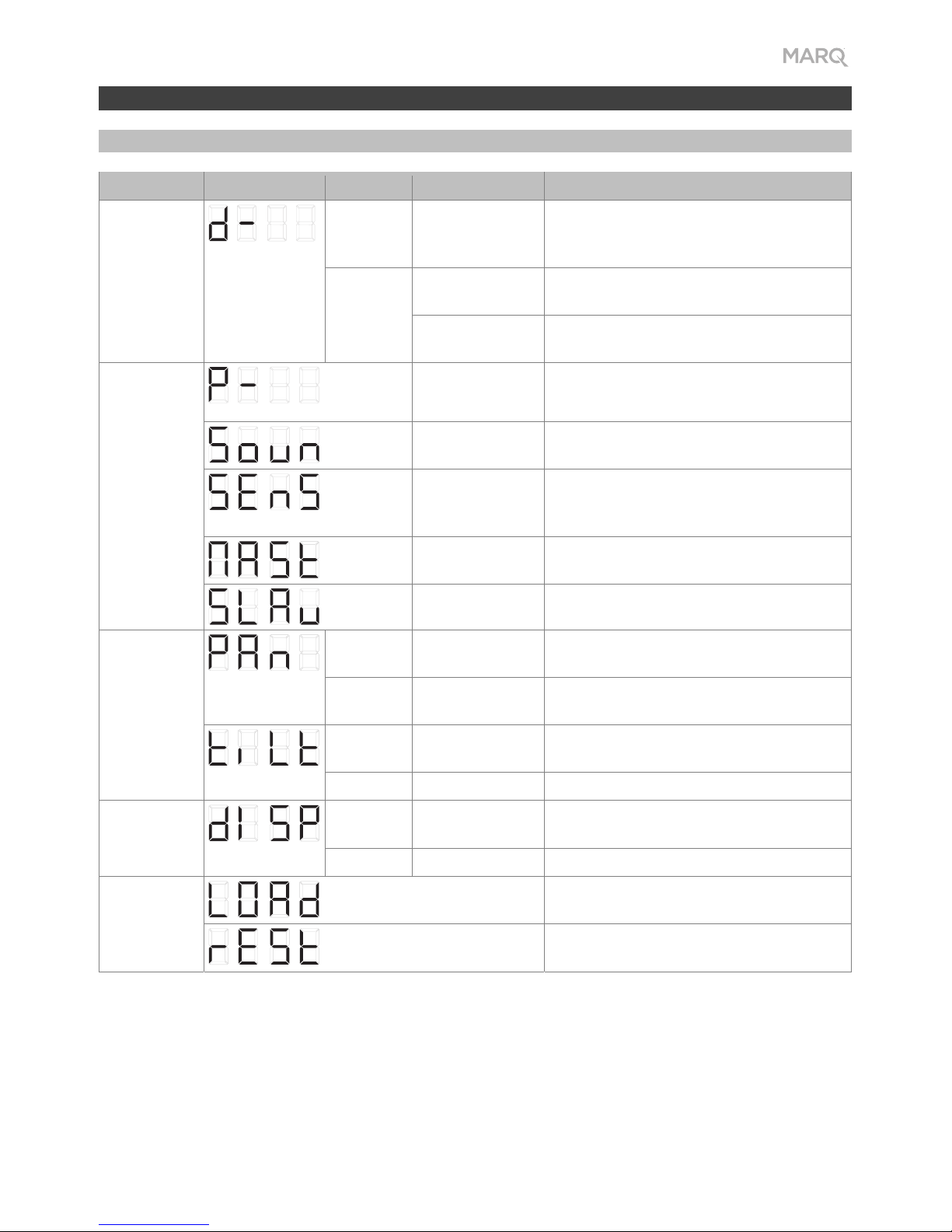

Funcionamiento
Opciones del menú
Menú Pantalla Submenú Ajustes/Valores Descripción
Funciónes
de DMX
11cH
7cH
001–512 Funcionamiento de canales DMX (11 o
7 canales) + Ajuste de dirección de
DMX
Off HOLd Cuando no se recibe señal de DMX, no
hacer nada
bLAc Cuando no se recibe señal de DMX,
apagar todo
Programas
automático
P–01 – P–04 Movimiento automático & programas de
colores 1–4
On, Off Activa o desactiva el modo de
activación por sonido
S0–S100 Sensibilidad de la activación por sonido
del micrófono, de la más baja (S000) a
la más alta (S100)
On, Off Modo maestro/esclavos, encendido o
apagado
SL01 – SL04 Modos esclavos 1–4
Ajustes del
artefacto de
iluminación
PA54, PA36,
PA18
Rango del ángulo de paneo: 540°
(PA54), 360° (PA36), 180° (PA18)
rPAn On, Off Invertir dirección del desplazamiento
horizontal (paneo)
ti18, ti13, ti60 Rango del ángulo de inclinación: 180°
(ti18), 135° (ti13), 60° (ti60)
rtiL On, Off Invertir la dirección de la inclinación
Ajustes de
la pantalla
LEd On, Off La pantalla está siempre encendida (On)
o se apaga tras 3 segundos (Off)
rdIS On, Off Invertir la pantalla
Reinicializar
Restaurar todos los ajustes
predeterminados de fábrica
Reinicio de todos los motores

18
Funciones de DMX
Usted puede controlar el Gesture Spot 100 enlazándolo con un controlador de DMX. Consulte a
continuación las tablas con las funciones disponibles.
Funcionamiento de 11 canales
Canal Función Valor Descripción
1 Pan 000
–
255 Ángulo del desplazamiento horizontal (paneo), de 0° (000) a
540° (255)
2 Paneo fino 000–255 Control fino del paneo
3 Inclinación 000–255 Ángulo de inclinación, de 0° (000) a 180° (255)
4 Inclinación fina 000–255 Control fino de la inclinación
5
V
elocidad del
paneo/inclinación
000
–
255 Velocidad de paneo/inclinación, de rápida (000) a lenta (255)
6 Atenuador 000–255 Atenuador, de lo más oscuro (000) a lo más claro (255)
7 Obturado
r
000
–
003 Cerrado
004
–
007 Abri
r
008–076 Estrobo, del más lento (008) al más rápido (076)
077–145 Pulso, del más lento (077) al más rápido (145)
146–215 Estrobo aleatorio, del más lento (146) al más rápido (215)
216
–
255 Abri
r

19
Funcionamiento de 11 canales (continuación)
Canal Función Valor Descripción
8 Rueda de colo
r
000
–
006 Blanco
007
–
013 Rojo
014
–
020 Naranja
021
–
027
V
erde
028
–
034 Celeste
035
–
041 Púrpura
042
–
048 Amarillo
049
–
055 Azul
056
–
062 Blanco
063
–
069 Blanco/rojo
070
–
076 Rojo/naranja
077
–
083 Naranja/verde
084
–
090
V
erde/celeste
091
–
097 Celeste/purpura
098
–
104 Púrpura/amarillo
105
–
111 Amarillo/azul
112
–
118 Azul
119
–
127 Blanco
128–189 En sentido horario, de la más rápida (128) a la más lenta (189)
190
–
193 Detener
194–255 En sentido antihorario, de la más lenta (194) al más rápida (255)
9 Rueda de gobo 000
–
007 Abierto
/
blanco
008
–
015 Gobo 1
016
–
023 Gobo 2
024
–
031 Gobo 3
032
–
039 Gobo 4
040
–
047 Gobo 5
048
–
055 Gobo 6
056
–
063 Gobo 7
064–071 Sacudida de luz sin gobo, de lenta (064) a rápida (071)
072
–
079 Gobo 1
080
–
087 Gobo 2
088
–
095 Gobo 3
096
–
103 Gobo 4
104
–
111 Gobo 5
112
–
119 Gobo 6
120
–
127 Gobo 7
128–189 Cambio antihorario del gobo, de rápido (128) a lento (189)
190
–
193 Detención en el lugar actual
194–255 Cambio horario del gobo, de lento (194) a rápido (255)

20
Funcionamiento de 11 canales (continuación)
Canal Función Valor Descripción
10 Funciones de
macro
000–007 Sin función
008–039 Movimiento automático 1
040–071 Movimiento automático 2
072–103 Movimiento automático 3
104–135 Movimiento automático 4
136–167 Movimiento activado por sonido 1
168–199 Movimiento activado por sonido 2
200–231 Movimiento activado por sonido 3
232–255 Movimiento activado por sonido 4
11 Funciones de
control
Todas las
funciones se
ejecutan tras 2
segundos.
000–049 Sin función
050–059 Apagar durante cualquier paneo/inclinación o cambio de
color/gobo
060–069 Desactivar el apagado durante cualquier paneo/inclinación o
cambio de color/gobo
070–079 Apagar durante paneo/inclinación
080–089 Desactivar el apagado durante paneo/inclinación
090–099 Apagar durante cambio de color
100–109 Desactivar el apagado durante cambio de color
110–119 Apagar durante cambio de gobo
120–129 Desactivar el apagado durante cambio de gobo
130–139 Sin función
140–149 Reinicializar paneo/inclinación
150–169 Reinicializar color/gobo
170–199 Sin función
200–209 Reinicializar todo
210–255 Sin función
Funcionamiento de 7 canales
Canal Función Valor Descripción
1 Pan 000–255 Ángulo del desplazamiento horizontal (paneo), de 0° (000) a 540°
(255)
2 Inclinación 000–255 Ángulo de inclinación, de 0° (000) a 180° (255)
3 Atenuador 000–255 Atenuador, de lo más oscuro (000) a lo más claro (255)
