Bedienungsanleitung (DE)
MPB 2005

2MPB 2005
Deutsch
Wiederverwertung von Elektrogeräten
Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und
hergestellt, die recylingfähig sind und wieder verwendet werden können. Diese
durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das
Produkt der Europäischen Richtlinie 2002/96/EC entspricht.
Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten
Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und
entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige
Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der
Menschen bei.
Wiederverwertung von Papier und Pappe
Das Materialwiederverwertungssymbol auf dem Verpackungskarton und
Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit
dem normalen Hausmüll.
Wiederverwertung von Kunststoffen
Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie
recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.
Der Grüne Punkt
Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die
Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.
Hinweis zur Rückgabe von Batterien gemäß §12 BatterieVO:
Im Zusammenhang mit dem Vertrieb von Batterien und Akkus oder mit der Lieferung von Geräten,
die Batterien oder Akkus enthalten, sind wir als Händler gemäß Batterieverordnung verpflichtet, Sie
als Verbraucher auf folgendes hinzuweisen:
Batterien und Akkus dürfen nicht in den Hausmüll gegeben werden. Sie als Endverbraucher sind
gesetzlich verpflichtet, Batterien und Akkus zurückzugeben. Alte Batterien und Akkus können
unentgeltlich bei den öffentlichen Sammelstellen der Gemeinde und überall dort abgegeben werden,
wo Batterien und Akkus der betreffenden Art verkauft werden.
Kennzeichnungspflichtige Batterien sind mit einer durchgestrichenen Mülltonne und dem chemischen
Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen.
Recycling Informationen

MPB 20005 3
Deutsch
Servicefall
1. Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem
Personal.
2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:
a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände auf das Gerät gefallen sind.
c. Wenn das Gerät mit Flüssigkeiten in Berührung gekommen oder diese in das Gerät
eingedrungen sind.
d. Wenn eine Substanz oder ein Gegenstand versehentlich in die Belüftungsschlitze
eindringt.
d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie nur die
Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellungen zieht
eine kostspielige Instandsetzung durch einen Techniker nach sich.
e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungs-
schwankungen aufweist.
3. Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen.
Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
4. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige
Funktionsweise sicherzustellen.
5. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und
Telefonnummern
6. Starke Nikotinfreisetzung durch Rauchen schädigt die Elektronik des Gerätes. Dies ist eine
unsachgemäße Nutzung des Gerätes und im Servicefall entfällt der Garantieanspruch.
Folgendes Zubehör sollte die Verpackung enthalten:
• XORO MPB2005
• 110-220V AC Adapter 15V/1.5A
• Anschlusskabel für Multi-Voltage-Ausgang
• 10 Anschlüsse Adapter
• Bedienungsanleitung
Sollte der Inhalt nicht vollständig sein bewahren Sie die Originalverpackung etc. auf, damit
gegebenenfalls ein Tausch durchgeführt werden kann. Melden Sie sich bei Ihrem Händler.
Hinweise
Lieferumfang

4MPB 2005
Deutsch

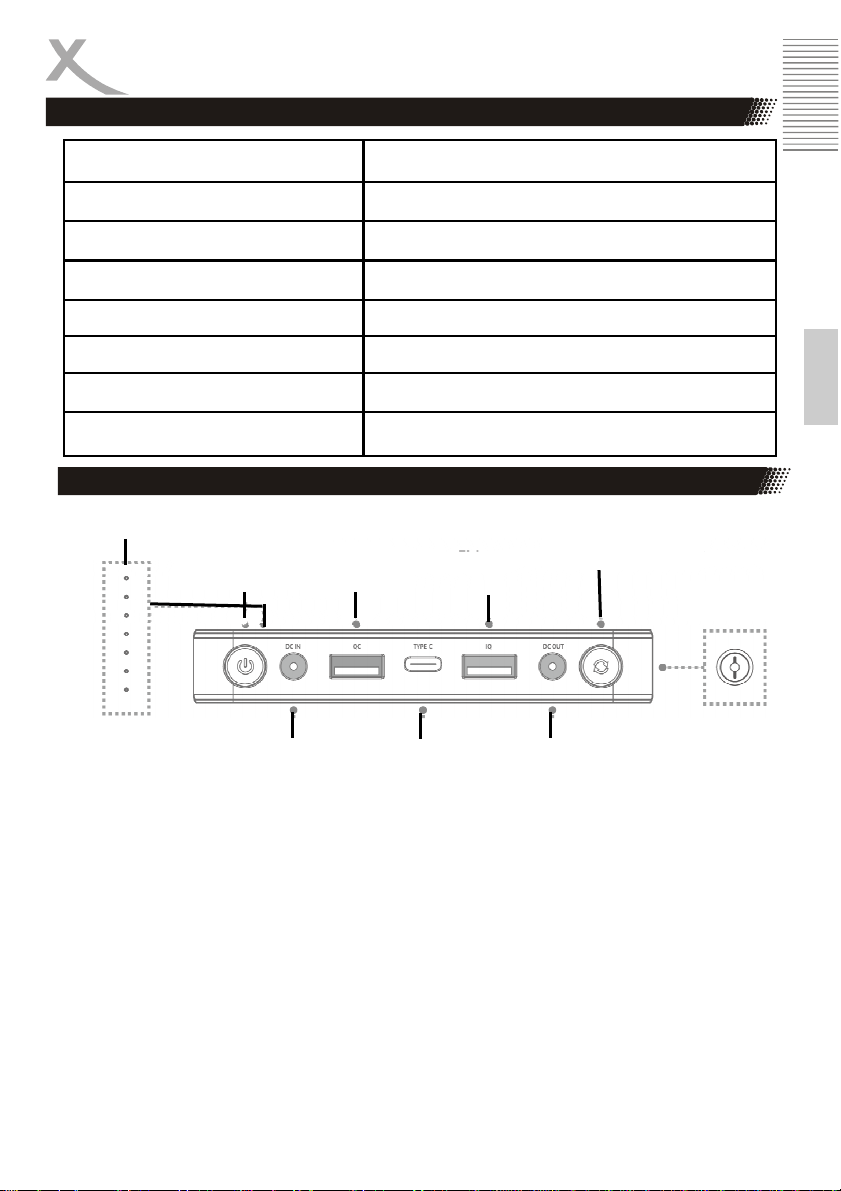

8. LED Anzeige
Spezifikation
.
1. DCIN Eingangsport
2. Type C Ausgangsport
3. QC 2.0 Ausgangpsort
4. PowerIQ USB Ausgangsport
5. Multi-Volt Anschluss
6. Spannungsschalter für den Multi-Volt Anschluss
7. Multifunktionsbutton: Einmal drücken um einzuschalten oder
gedrückt halten um die LED Taschenlampe zu bedienen
8. LED Anzeige
9. LED Taschenlampe
Gesamtkapazität
20000 mAh / 74Wh
Eingang DC15V/1.5A
Multi-Volt Port Output 12V/16V/19V / 4.2A
TYPE-C 5V / 3.0A
PowerIQ USB 5V / 2.0A
QC 2.0 5V/2.0A | 9V/1.67A | 12V/1.3A
Maße 190 x 116 x 18.5mm
Gewicht AKKU / Gerät 370g / 625g
6. Spannung
umschalten
7. Multifunktionsbutton
1. DC IN 2. Type C
3. QC 2.0 4. PowerIQ
USB
5. Multi-Volt
Anschluss
9 LED
Taschenlampe
Anschlüsse

MPB 20005 5
Deutsch

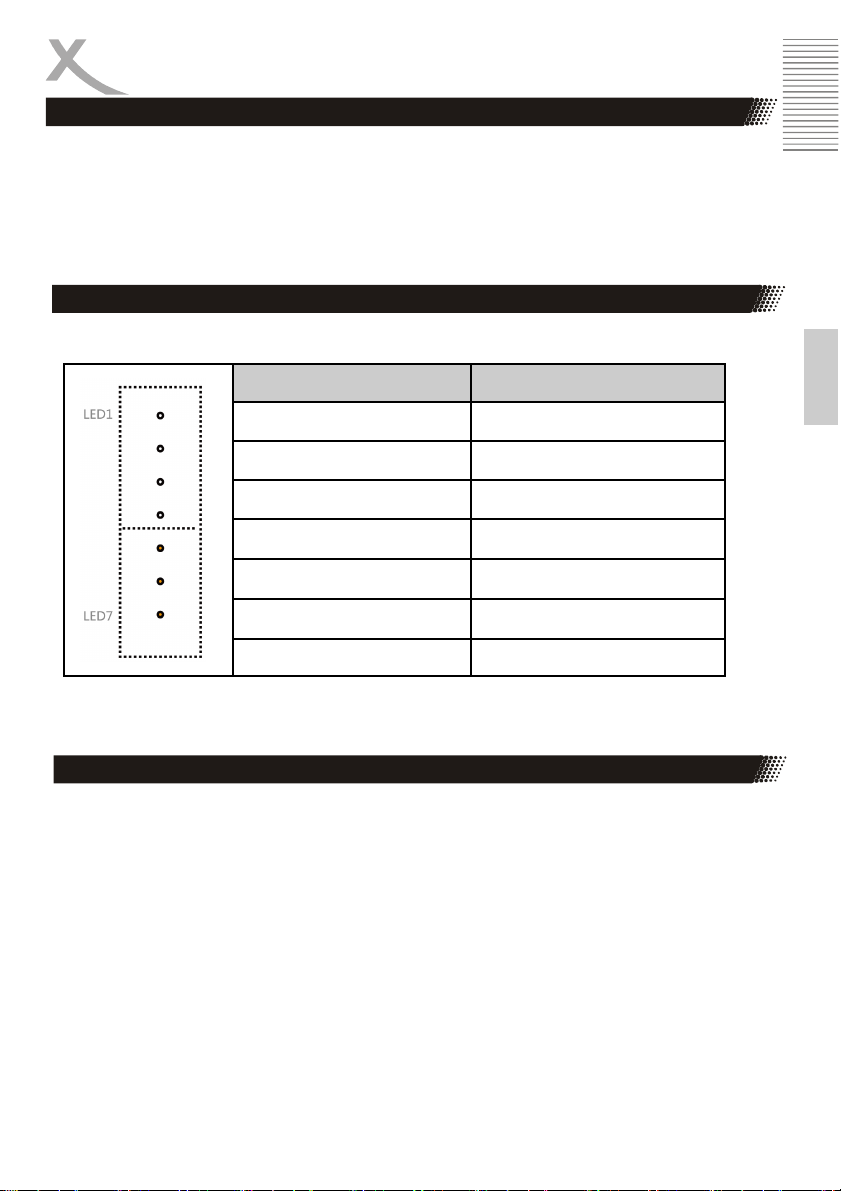

Bedeutung der LED Anzeige
Verbleibende Kapazität überprüfen
Betätigen Sie den Multifunktionsbutton einmal und die LED Anzeige wird die
verbleibende Kapazität anzeigen. Die LED Anzeige wird sich nach einer Minute
automatisch ausschalten.
1.Verbinden Sie das 110-220V AC Netzteil mit dem Input Port und diesen
dann mit einer Steckdose.
2.Die LED Anzeige wird die Kapazität der Batterie während des gesamten
Ladeprozesses anzeigen und aktiviert bleiben nachdem die Batterie voll
aufgeladen wurde.
Hinweis: Die MPB2005 braucht 4-5 Stunden um mit Hilfe des mitgelieferten
15V / 1.5A Adapters aufgeladen zu werden.
Wie Sie Ihr XORO MPB2005 laden
LED Modell Parameter / Merkmal
LED 1
0~25 %
LED 1.2
25~50 %
LED 1.2.3
50~75 %
LED 1.2.3.4
75~100 %
LED5 (Weiß) 19V
LED6 (Weiß) 16V
LED7 (Weiß) 12V
1
2
3
4
5
6
7

6MPB 2005
Deutsch
Angeschlossene Geräte aufladen
PowerIQ USB / QC 2.0 Ladeport: Für Handys, Tablets und andere Geräte.
1.Verbinden Sie Ihr Gerät mit einem der PowerIQ USB- oder QC2.0-Ladeports
der MPB2005.
2.Betätigen Sie den Multifunktionsbutton um mit dem Laden zu beginnen.
3.Die MPB2005 wird sich automatisch ausschalten wenn alle verbundenen
Geräte geladen sind oder keine Energie mehr benötigt wird.
Hinweis: Wenn Ihr zuladendes Gerät das QC 2.0 Protokoll nicht unterstürzt,
wird es dann mit 5V aufgeladen.
USB Type C Ladeport: Für iMacs, TabletsPCs, Smartphones und andere
Geräte die über einen Type C Anschluss verfügen.
1.Verbinden Sie Ihr Gerät mit dem USB Type C Ladeport der MPB2005.
2.Betätigen Sie den Multifunktionsbutton um mit dem Laden zu beginnen.
3.Die MPB2005 wird sich automatisch ausschalten wenn alle verbundenen
Geräte geladen sind oder keine Energie mehr benötigt wird.
Multi-Volt Ladeport: Für TabletPCs, Notbooks und andere Geräte.
1.Wählen Sie den 12V , 16V oder 19V Wert durch herunterdrücken des
„Spannung umschalten“ Buttons bis die gewünschte Spannung auf dem
LED Display anzeigt wird (Bitte beachten Sie, dass eine falsche
Ausgangsspannung zu Überspannungen und defekten an Ihrem zu ladenden
Gerät führen könnten, sofern dieses nicht über einen Überspannungsschutz
verfügt).
2.Verbinden Sie Ihr Gerät mit dem DC Ausgang der MPB2005.
3.Ihr Gerät wird automatisch mit dem laden beginnen.
4.Die MPB2005 wird sich automatisch ausschalten wenn alle verbundenen
Geräte geladen sind oder keinen Strom mehr benötigt wird.
Gleichzeitiges laden für mehrere Geräte
Man kann gleichzeitig maximal am PowerIQ USB, QU2.0 und Type C Ladeport
laden, dementsprechend maximal 3 Geräte zur selben Zeit. Wenn Sie den Multi
Volt Ladeport benutzen, werden alle 3 von obengenanten Ports deaktiviert.
Hinweis: Während Sie die MPB 2005 laden, kann diese nicht entladen werden.

MPB 20005 7
Deutsch
Hinweise
1. Bitte bestätigen Sie den korrekten Spannungswert Ihres Geräts bevor Sie mit dem Laden
beginnen (Bitte beachten Sie, dass eine falsche Ausgangsspannung zu Überspannungen und
defekten an Ihrem zu ladenden Gerät führen könnten, sofern dieses nicht über einen Über-
spannungsschutz verfügt).
2. Halten Sie das Gerät fern von extremer Hitze, Kälte, Flammen und Dampf.
3. Laden Sie Ihre externe Batterie alle vier Monate einmal vollständig auf um eine Verringerung
der Lebensdauer zu vermeiden.
4. Während des Ladevorgangs werden ca. 20% der Gesamtkapazität der externen Batterie
verbraucht. Dies umfasst Verlust aus Wärmeentwicklung und Spannungsumwandlung in der
externen Batterie (ca. 6%) und Verlust durch das Ladekabel und Ihr Gerät (ca. 14%). Dies ist
15% effizienter verglichen mit dem Industriestandard von 35% Verlust.
5. Um Schäden zu vermeiden und um die Ladedauer der MPB2005 externen Batterie zu
verringern, verwenden Sie bitte den originalen AC Adapter.
6. Wenn die MPB2005 nicht reagiert und wenn ein Gerät eingesteckt ist oder der Power Button
betätigt wird, versuchen Sie, Sie zu laden. Die MPB2005 wird sich automatisch ausschalten
wenn ein Kurzschluss oder eine andere gefährliche Situation auftritt. Ein erneutes Aufladen
der MPB2005 wird Sie resetten.
7. Die Voltauswahl kontrolliert nicht die USB Ports (USB Outputs sind immer 5V). Sollten Sie
also diese Ports verwenden brauchen Sie keinen Voltwert auszuwählen.
8. Simultanes Aufladen und Entladen wird nicht unterstützt.
9. Wenn man die Voltauswahl bestätigt und den Ladenvorgang startet, kann man die
Voltauswahl nicht mehr ändern. Man muss den Ladenvorgang beenden (Ladenkabel
ausziehen).
Wenn die MPB2005 nicht lädt:
Überprüfen Sie ob die Adapter Verbindung sicher sitzt.
Wenn die MPB2005 andere Geräte nicht auflädt:
A. Überprüfen Sie ob die Verbindung zwischen MPB2005 und Gerät stabil ist.
B. Überprüfen Sie ob die MPB2005 noch Restkapazität hat und laden Sie sie auf, wenn der
Energiestand gering ist.
C. Überprüfen Sie ob der Voltwert der MPB2005 kompatibel mit der geforderten Maßzahl Ihres
Geräts ist und ob Sie den korrekten Voltwert ausgewählt haben.
Wie kann ich den Voltwert für mein Gerät identifizieren?
Bitte schauen Sie im Benutzerhandbuch Ihres Geräts nach, auf dem Ladeadapter oder auf der
Webseite des Herstellers.
Welchen USB Ladeport sollte ich zum Laden meiner Geräte verwenden?
Dank der PowerIQ Technologie ist jeder Port in der Lage jedes Gerät mit voller Geschwindigkeit zu
laden - entscheiden Sie also frei.
Mein Handy lädt mit 1A, wird der 3.0A USB Output mein Handy beschädigen?
Nein, der Ladeoutput wird niemals die Kapazität des verbundenen Geräts überschreiten.
FAQ & Lösung

8MPB 2005
Deutsch
Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die
vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG
nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung
berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt
die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an
den ausgebauten / ausgetauschten Komponenten / Geräten. Im
Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS
Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils
üblichen Industriestandard sind.
Die Gewährleistung für Verschleißsteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das
Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der
Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet
nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht
vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich
daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom
Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-
Speicher, Batterien).
Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die
Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.
Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den
Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz,
Wasser, Batterieauslauf, Fälschung.
Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und
Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war
erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu
ermöglichen.
Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch
des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden
aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder
sonstigen Gründen.
Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen
benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/
oder telefonisch (s.u.)
Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der
Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar
notieren!) an:
MAS Elektronik AG
Weidegrund 3
21614 Buxtehude
Germany
Support
e-mail: [e-mail]
Hotline: [phone]
Gewährleistungsbedingungen

USER MANUAL (ENG)
MPB 2005

2MPB 2005
English
Recycling of electronic devices
This product is designed and manufactured with high quality materials
and components which can be recycled and reused.
This symbol means that electrical and electronic equipment, at their end
-of-life, should be disposed of separately from your household waste.
Please, dispose of this equipment at your local community waste collec-
tion/recycling centre. In the European Union there are separate collec-
tion systems for used electrical and electronic product. Please, help us
to conserve the environment we live in!
Recycling of paper and carton
The material recycling symbol on the carton and user manual denotes
that they are recyclable. Dispose them not with the normal household
waste.
Recycling of plastic parts
The material recycling symbol on the plastic parts denotes that they are
recyclable. Do not dispose them in household waste.
Green Dot
The “Grüne Punkt” denotes that the MAS Elektronik AG pays a duty to
the “Society for Waste Prevention and Secondary Resource Generation”.
• XORO MPB 2005
• 110-220V AC charger 15V/1.5A
• Connector cable for Multi-Voltage Port Output
• 10 Connectors
• User manual
Notes
Package Contents

MPB 2005 3
English
Spezification
Total Capacity
20000 mAh / 74Wh
Input DC15V/1.5A
Multi-Volt Port Output 12V/16V/19V / 4.2A max (min 50mA)
PowerIQ USB 5V/2.0A
Size 190 x 116 x 18.5mm
Weight Accu / device 370g / 625g
QC 2.0 5V/2.0A | 9V/1.67A | 12V/1.3A
TYPE-C 5V/3.0A
Identification of Parts
8. LED Display 6. Voltage
switching
7. Multifunction
Button
1. DC IN 2. Type C
3. QC 2.0 4. PowerIQ
5. Multi-Volt
connection
9 LED Lamp
1. DCIN input ports
2. Type C output port
3. QC 2.0 output port
4. PowerIQ USB output port
5. Multi-Volt Output port
6. Voltage Switching for Multi-Volt Output port
7. Multifunctionbutton: Press once to switch on or hold down to
operate the LED lamp
8. LED Display
9. LED lamp

4MPB 2005
English
1. Connect the 110-220V AC charger to the input port, and then connect the
other end to a socket.
2. The LED indicator will show the capacity of the battery during the entire
charging process and remain activated after full charging.
Note: The MPB 2005 will take 4-5 hours to fully charge via the included 15V /
1.5A adapter.
How to Charge Your MPB2005
Meaning of the LED display
shining model Parameter / Feature
LED 1
0~25 %
LED 1.2
25~50 %
LED 1.2.3
50~75 %
LED 1.2.3.4
75~100 %
LED5 (White) 19V
LED6 (White) 16V
LED7 (White) 12V
1
2
3
4
5
6
7

MPB 2005 5
English
How to Charge Other Devices
PowerIQ USB / QC 2.0 charging ports: For charging phones, tablets and
other devices.
1. Connect your device to PowerIQ USB or QC2.0 charging ports .
2. Push the Multi-function button to begin charging your device.
3. The MPB 2005 will automati- cally shut off when all the connected de-
vices are charged or cease to draw a current.
Note: If your loading device does not support QC 2.0 protocol, it is then
charged with 5V
USB Type C charging ports: for charging iMac phones, tablets and other
devices.
1. Connect your device to USB the Type C charging port.
2. Push the Multi-function button to begin charging your device.
3. The MPB 2005will automati- cally shut off when all the connected de-
vices are charged or cease to draw a current.
Multi-voltage charging: For charging tablets and other devices.
1. Select the 12V, 16V or 19V value by pressing down the voltage switch buttons
until the voltage selection shows on LED display (please keep in mind, that a
wrong volage may damage your other devices).
2. Connect your device to the MPB2005’s Multi-voltage port.
3. Your device will automatically begin to charge.
4.The MPB 2005 will automatically shut off when all the connected devices are
charged or cease to draw a current.
Simultaneously charge for more devices.
At the same time you can connect at maximum PowerIQ USB, QU2.0 and Type
C load port, 3 devices to load. If you use Multivolt load port, all 3 are disabled by
topgenant port.
Note: Simultaneous charging and discharging is not supported!

6MPB 2005
English
Notes
1. Please confirm the voltage of your electronic device before charging.
2. Keep the product away from extremely hot, cold, flammable or damp places.
3. Please charge your external battery every four months to avoid shortening its
lifespan.
4. During the charging process, approximately 20% of external battery’s total ca-
pacity will be consumed, including power lost from circuit heat and voltage
conversion within the external battery (approximately 6%) and the charging
cable and your device (approximately 14%). This efficiency rate is 15% higher
than the industry average of 35%.
5. To prevent damage and shorten the charge time of the MPB 2005external bat-
tery, please use the original AC adapter.
6. If the MPB 2005 does not respond when a device is plugged in to charge or
the power button is pushed, try charging it. The MPB 2005 automatically shuts
down in the event of a short circuit or other circumstances harmful to the bat-
tery. Charging the MPB 2005 will reset it.
7. The Voltage selection does not control the USB charging output ports (USB
outputs are always 5V), so you do not need to select a voltage when using
them.
8. When you confirm the voltage selection and the charging process starts, you
can not change the voltage selection. You have to end the loading process
(pull out the charging cable)
If the MPB 2005fails to charge:
Check to ensure that the adapter connection is secure.
If the MPB 2005 fails to charge other devices:
A. Check to ensure that the connection between the MPB 2005 and the electronic device is secure.
B. Check to ensure that the MPB 2005 still holds a charge, and recharge when remaining power is
low.
C. Check to ensure that the MPB 2005 voltage is compatible with the electronic device's required
charge voltage and/or you have selected the appropriate voltage output.
How can I identify the voltage for my device?
Please refer to its instruction manual, the charging adapter that came with it or the manufacturer's
website.
Which USB charging port should I use to charge my device?
Thanks to PowerIQ technology, each USB charging port can charge any device at full speed – no
need to decide between them.
My phone needs to charge at 1A, will your 3A USB charge output damage my phone?
No, the charging output will never exceed the charging capacity of the device connected to it.
FAQ
Notes

MPB 2005 7
English
In case the products delivered are not free from defects
in material or workmanship, MAS Elektronik AG has the
right to either repair or replace the defective product at its
choice. MAS Elektronik AG manufactures and repairs
goods using components which are new or equivalent to
new in accordance with industry standards and practice.
The warranty for wearing parts (e.g. rechargeable batteries) is limited to 6 months.
In case the device is equipped with internal data storage (e.g. hard disc drive, Flash
drive), the customer is responsible to backup his data before sending the device. MAS
Elektronik AG is not liable for any data loss on returned devices. MAS Elektronik AG
reserves the right to reset returned devices to factory defaults. Please note your per-
sonal settings for this reason.
MAS Elektronik AG is not liable for any accessories not belonging to original package
content such as DVDs, hard disc drives, Flash storage devices, batteries, etc.
This limited warranty covers the warranty requirements set by authorities in your coun-
try. This limited warranty only is valid in the country the product was purchased.
This limited warranty does not cover finishes, accessories or batteries, nor does it
cover damage resulting from accident, misuse, abuse, dirt, water, battery leakage, tam-
pering, servicing performed or attempted by unauthorized service agencies. This lim-
ited warranty does not cover damages resulting from firmware upgrades. Only in case
of firmware upgrades needed to add functions promised at time of purchase, such
damages are covered by this limited warranty. For a correct and frictionless completion
of warranty or repairs you need a RMA No. You may obtain a RMA on the internet at
www.mas.de/FAQ or by telephone.
Please send the device in its original packing material, all standard accessories and a
copy of the invoice, a description of defect and the RMA No. to following address.
Please note the RMA number clear and in large numbers on the outer package.
MAS Elektronik AG
Weidegrund 3
21614 Buxtehude
Germany
Support
e-mail: [e-mail]
Hotline: [phone]
Limited Warranty

XORO by MAS Elektronik AG
Weidegrund 3
21614 Buxtehude
Deutschland
Tel: [phone]
www.xoro.de
