MASTER KITCHEN MKDW FI6E8316 EHT C User manual

Lavastoviglie
Manuale di Istruzioni
PARTE I: Istruzioni Generali
Si prega di leggere attentamente questo manuale prima di
utilizzare la lavastoviglie e conservare questo manuale per
riferimento futuro.

CONTENUTO
INFORMAZIONI SULLA SICUREZZA
PANORAMICA DEL PRODOTTO
UTILIZZO DELLA LAVASTOVIGLIE
MANUTENZIONE E PULIZIA
ISTRUZIONI PER L'INSTALLAZIONE
SUGGERIMENTI PER LA RISOLUZIONE DEI PROBLEMI
CARICAMENTO DEI CESTELLI
Caricamento del sale nell'ammorbidente
Assistenza esterna
Informazioni sulla connessione di alimentazione
Disponibilità di pezzi di ricambio
Suggerimenti per il caricamento del castello
Prendere cura della lavastoviglie
Collegamento dei tubi di scarico
Installazione da incasso (per il modello integrato)
Assistenza interna
Approvvigionamento idrico e scarico
Posizionamento dell'apparecchio
NOTA:
La revisione della sezione relativa alla risoluzione dei problemi suggerimenti
consente di risolvere alcuni problemi comuni da soli.
Se non riesci a risolvere i problemi da solo, chiedi aiuto a un tecnico
professionista.
Il fabbricante, seguendo una politica di costante sviluppo e aggiornamento del
prodotto, può apportare modifiche senza preavviso.

3
AVVISO
Quando si utilizza la lavastoviglie, seguire le
precauzioni elencate di seguito:
• L'installazione e la riparazione possono essere eseguite
solo da un tecnico qualificato
• Questo apparecchio è destinato ad essere utilizzato in
applicazioni domestiche e simili come:
- aree cucina del personale in negozi, uffici e altri
ambienti di lavoro;
- case di fattoria;
- da clienti in hotel, motel e altri ambienti di tipo
residenziale;
- ambienti tipo letto e colazione.
• Questo apparecchio può essere utilizzato da bambini
di età pari o superiore a 8 anni e da persone con
ridotte capacità fisiche, sensoriali o mentali o
senza esperienza né conoscenza dell’utilizzo di
tale apparecchio, a condizione che siano sotto
supervisione o abbiano ricevuto istruzioni sull'uso
sicuro dell'apparecchio e abbiano compreso i pericoli
potenziali.
I bambini non possono giocare con l'apparecchio.
La pulizia e la manutenzione da eseguire da parte
dell'utente non possono essere eseguite da bambini
senza supervisione (Per EN60335-1).
• Questo apparecchio non è destinato all'uso da
parte di persone (compresi i bambini) con ridotte
capacità fisiche, sensoriali o mentali, o con mancanza
di esperienza e conoscenza del prodotto, a meno
INFORMAZIONI SULLA SICUREZZA

4
che non vengono supervisionati o istruiti sull'uso
dell'apparecchio da una persona che è in grado di
fornire informazioni sull’utilizzo sicuro del prodotto.
(Per IEC60335-1)
• Il materiale di imballaggio potrebbe essere pericoloso
per i bambini!
• I bambini devono essere costantemente sorvegliati per
assicurarsi che non giochino con l'apparecchio.
• Questo apparecchio è destinato solo per uso
domestico.
Per evitare il rischio di scosse elettriche, non immergere
l'unità, il suo cavo o la sua presa elettrica nell’acqua o
in altri tipi di liquido.
• Si prega di staccare la spina prima di pulire e
mantenere l'apparecchio. Utilizzare un panno morbido
inumidito con sapone neutro poi un panno asciutto
per pulire l’apparecchio.
• Se il cavo di alimentazione è danneggiato, deve essere
sostituito dal produttore o dal suo agente di servizio o
da una persona qualificata allo stesso modo al fine di
evitare un pericolo.
Istruzioni per la messa a terra
• Questo apparecchio deve essere messo a terra. In
caso di malfunzionamento o guasto, la messa a terra
può ridurre il rischio della scossa elettrica fornendo un
percorso di minore resistenza per la corrente elettrica.
Questo apparecchio è dotato di una spina conduttrice
di messa a terra.
• La spina deve essere collegata a una presa appropriata
installata e messa a terra in conformità con tutti i
codici e le ordinanze locali.

5
• Il collegamento improprio del conduttore di messa a
terra dell'apparecchiatura può comportare il rischio di
una scossa elettrica.
• Verificare con un elettricista qualificato o un
rappresentante di servizio se si dubita che l'apparecchio
sia correttamente messo a terra.
• Non modificare la spina fornita con l'apparecchio se
non è adatta alla presa.
• Avere una presa adeguata installata da un elettricista
qualificato.
• Non abusare, sederti o stare sulla porta o sul
portapiatti della lavastoviglie.
• Non utilizzare la lavastoviglie a meno che tutti i
pannelli dell'involucro non siano correttamente in
posizione.
• Apri la porta con molta attenzione se la lavastoviglie è
in funzione, c'è il rischio che l'acqua schizza.
• Non posizionare oggetti pesanti o stare in piedi sullo
sportello se è aperto. L'apparecchio potrebbe ribaltarsi
in avanti.
• Quando si caricano gli articoli da lavare:
1) Individuare gli oggetti appuntiti in modo che non
possano danneggiare il sigillo della porta;
2) Attenzione: i coltelli e gli altri utensili con punte
affilate devono essere posizionati nel cestello con
i loro punti rivolti verso il basso o posizionati in
posizione orizzontale.
• Alcuni detersivi per lavastoviglie sono fortemente
alcalini, possono essere estremamente pericolosi se
ingeriti. Evitare il loro contatto con la pelle e gli occhi
e tenere i bambini lontani dalla lavastoviglie quando il
suo sportello è aperto.

6
• Verificare che non vi siano residui di detersivo al
termine del ciclo di lavaggio.
• Non lavare gli articoli in plastica a meno che non
siano contrassegnati come "lavabili in lavastoviglie" o
equivalenti.
• Per gli articoli in plastica non contrassegnati non così
contrassegnati, controllare le raccomandazioni del
produttore.
• Utilizzare solo detergenti e agenti di risciacqua
consigliati per l'uso in lavastoviglie automatica.
• Non usare mai sapone, detersivo per bucato o
detersivo per il lavaggio delle mani in lavastoviglie.
• La porta non dovrebbe essere lasciata aperta, poiché
ciò potrebbe aumentare il rischio di inciampo.
• Durante l'installazione, l'alimentazione non deve
essere piegata o appiattita in modo eccessivo o
pericoloso.
• Non manomettere i controlli.
• L'apparecchio deve essere collegato alla valvola
dell'acqua principale utilizzando nuovi gruppi di tubi
flessibili. I vecchi gruppi non devono essere riutilizzati.
• In modalità standby, l'apparecchio si spegne
automaticamente se l’utente non effettua nessuna
operazione per una durata di 15 minuti, al fine di
risparmiare energia.
• Il numero massimo di impostazioni di posizione da
lavare è
• La pressione massima consentita dell'acqua di ingresso
è di 1MPa.
• La pressione minima consentita dell'acqua di ingresso
è di 0,04MPa.
16.

7
Disposizione
• Per lo smaltimento dell’imballaggio
e dell'apparecchio, si prega di recarsi
in un centro di riciclaggio. Per farlo,
staccare il cavo di alimentazione e
rendere inutilizzabile il dispositivo di
chiusura dello sportelo.
• Gli imballaggi in cartone sono fabbricati con carta
riciclata e devono essere smaltiti nella raccolta della
carta straccia per il riciclaggio.
• Garantendo che questo prodotto sia smaltito
correttamente, aiuterai a prevenire potenziali
conseguenze negative per l'ambiente e la salute
umana, che altrimenti potrebbero essere causate da
una gestione inadeguata dei rifiuti di questo prodotto.
• Per informazioni più dettagliate sul riciclaggio di
questo prodotto, si prega di contattare l'ufficio della
città locale e il servizio di smaltimento dei rifiuti
domestici.
• SMALTIMENTO: Non smaltire questo prodotto
come rifiuto indifferenziato. È necessaria la
raccolta differenziata di tale tipo di rifiuti e un
trattamento speciale.

8
IMPORTANTE:
Per ottenere le migliori prestazioni dalla lavastoviglie, leggere tutte le istruzioni per
l'uso prima di utilizzarle per la prima volta.
Braccio di
spruzzo
superiore
Tubo interno
Contenitore di
sale
Erogatore
Braccio a spruzzo superiore
Portabicchieri
Portaposate Cesto superiore Cesto inferiore
Braccio irroratore
inferiore
Gruppo filtro
NOTA:
Le immagini sono solo per riferimento, modelli diversi potrebbero essere diversi.
PANORAMICA DEL PRODOTTO

9
Prima di usare la lavastoviglie:
Salt(Sale)
1.Impostare l'addolcitore dell'acqua
2.Caricamento del sale nell'ammorbidente
3.Caricamento del cestello
4.Riempire l’erogatore del detersivo
Si prega di controllare la sezione 1 "Addolcitore d'acqua" della PARTE II:Si prega di controllare la sezione 1 "Addolcitore d'acqua" della PARTE II:
Istruzioni Particolari, se si desidera impostare l'addolcitore d'acqua.Istruzioni Particolari, se si desidera impostare l'addolcitore d'acqua.
Caricamento del sale
nell'ammorbidente
NOTA:
Se il modello non dispone di un addolcitore d'acqua, è possibile saltare questa
sezione.
Occorre usare sale destinato alla lavastoviglie.
Il contenitore del sale si trova sotto il cestello e deve essere riempito come spiegato
di seguito:
AVVISO
• Usare solo sale specificamente progettato per lavastoviglie!
Ogni altro tipo di sale non adatto per l'uso in lavastoviglie, in particolare
il sale da cucina, può danneggiare l'addolcitore d'acqua. In caso di danni
causati dall'uso di sale inadatto, il produttore non fornisce alcuna garanzia
né assume la responsabile per eventuali danni causati.
• Aggiungere il sale solo prima di eseguire un ciclo.
Facendo così, è possibile prevenire la perdita di sale o acqua salina sul fondo
della macchina, che possono rimanerci per tempo e causare corrosione.
UTILIZZO DELLA LAVASTOVIGLIE

10
Per l'aggiunta del sale per lavastoviglie, seguire i seguenti passi:
Salt(Sale)
1.Rimuovere il cestello inferiore e svitare il tappo del serbatoio.
2.Posizionare l'estremità dell'imbuto (se fornito) nel foro e versare circa 1,5 kg di sale
lavastoviglie.
3.Riempire il contenitore del sale fino al suo limite massimo con acqua, È normale che
una piccola quantità di acqua esca dal contenitore del sale.
4.Dopo aver riempito il contenitore, avvitare saldamente il cappuccio.
5.La spia del sale si spegne dopo che il contenitore del sale è stato riempito di sale.
6.Una volta aggiunto il sale nel contenitore apposito, è necessario avviare il programma
di lavaggio (si consiglia di utilizzare un programma breve). Altrimenti il sistema
di filtraggio, la pompa o altre parti importanti della macchina possono essere
danneggiati dall'acqua salata. Questo guasto non è coperto dalla garanzia.
NOTA:
• Il contenitore del sale viene ricaricato solo quando si accende la spia del sale
( ) nel pannello di controllo. A seconda di quanto bene il sale si dissolve, la
spia del sale può rimanere accesa anche se il contenitore del sale è pieno.
Se non c'è una spia di sale nel pannello di controllo (per alcuni modelli), è
possibile stimare quando riempire il sale nell'addolcitore secondo i cicli che la
lavastoviglie ha eseguito.
• Se il sale si è versato, eseguire un soak o un programma rapido per rimuoverlo.

11
Suggerimenti per il caricamento del
castello
Regolazione del cestello superiore
Per sollevare il cestello superiore,
basta sollevarlo con il centro di
ciascun lato fino a quando il cestello si
blocca correttamente nella posizione
superiore. Non è necessario sollevare la
maniglia di regolazione.
Per abbassare il cestello superiore,
sollevare le maniglie di regolazione
su ogni lato per rilasciare il cestello e
abbassarlo nella posizione inferiore.
Ripiegare i ripiani delle tazze
Per fare spazio agli oggetti più alti nel cestello superiore, sollevare il portabicchieri
verso l'alto, quindi appoggiare i bicchieri alti in vetro contro di esso. È inoltre possibile
rimuoverlo quando non lo si usa.
NOTA:
Quando il cestello superiore si blocca nella posizione superiore, non è possibile
ripiegare gli scaffali di bicchieri.
SBATTE

12
Ripiegare i ripiani porta posate
Le punte del cestello inferiore vengono utilizzate per contenere piatti e un vassoio.
Possono essere abbassate per fare più spazio per oggetti grandi.
sollevare verso l'alto piegare all'indietro
La staffa del ciuccio
Per montare la staffa, fissarla bloccandola nella posizione corrispondente come mostrato
in figura. Tale staffa può essere usata per portare piccoli oggetti, come il ciuccio.
Per rimuovere la staffa, iniziare dalla parte inferiore allentando la fibbia come mostrato.

13
Assistenza esterna
La porta e il sigillo della porta
Pulire regolarmente le guarnizioni della porta con un panno morbido e umido per
rimuovere i depositi di cibo.
Quando la lavastoviglie è caricata, i residui di cibo e bevande possono gocciolare nelle
parti laterali dello sportello della lavastoviglie. Queste superfici si trovano all'esterno
dell'armadio di lavaggio e non sono accessibili dall'acqua erogata dai bracci di
spruzzatura. Togliere eventuale cibo avanzato prima di chiudere lo sportello.
Il pannello di controllo
Se è necessaria la pulizia, il pannello di controllo deve essere pulito solo con un panno
morbido umido.
AVVISO
• Per evitare la penetrazione dell'acqua nella serratura della porta e nei
componenti elettrici, non utilizzare un detergente spray di alcun tipo.
• Non utilizzare mai detergenti o spugne abrasivi sulle superfici esterne,
perché possono graffiare la sua finitura. Alcuni asciugamani di carta possono
anche graffiare o lasciare segni sulle superfici.
Assistenza interna
Sistema di filtraggio
Il sistema di filtraggio alla base dell'armadio di lavaggio blocca i residui grossolani
del ciclo di lavaggio, compresi oggetti estranei come stuzzicadenti o frammenti
delle posate. I residui grossolani accumulati possono causare l'intasamento dei filtri.
Controllare regolarmente le condizioni dei filtri, rimuovere con cura gli oggetti estranei
e pulire le parti del sistema di filtraggio con acqua, se necessario. Seguire i passaggi
seguenti per pulire il filtro.
NOTA:
Le immagini sono solo per riferimento, diversi modelli del sistema di filtraggio e del
braccio spray possono essere diversi.
MANUTENZIONE E PULIZIA

14
Tenere premuto il filtro grossolano
e ruotarlo in senso antiorario
per sbloccarlo. Sollevare il filtro
verso l'alto per toglierlo dalla
lavastoviglie.
I resti di cibo più grandi possono
essere puliti risciacquando il filtro
sotto l'acqua corrente.
Per una pulizia più accurata,
utilizzare una spazzola per la pulizia
morbida.
Il filtro fine può essere staccato
dalla parte inferiore del gruppo
filtrante.
Il filtro grosso può essere staccato
dal filtro principale premendo
delicatamente le linguette in alto e
tirandolo via.
Riassemblate i filtri nell'ordine
inverso dello smontaggio, sostituite
l'inserto del filtro e ruotate in senso
orario fino alla freccia di chiusura.
AVVISO
• Non stringere eccessivamente i filtri. Rimettere i filtri in sequenza corretta e
in modo sicuro, altrimenti i residui grossolani potrebbero entrare nel sistema
e causare un intasamento.
• Non utilizzare mai la lavastoviglie senza filtri. La sostituzione impropria del
filtro può ridurre il livello di prestazioni dell'apparecchio e danneggiare piatti
e utensili.
Filtro grossolano
Filtro principale
Filtro fine

15

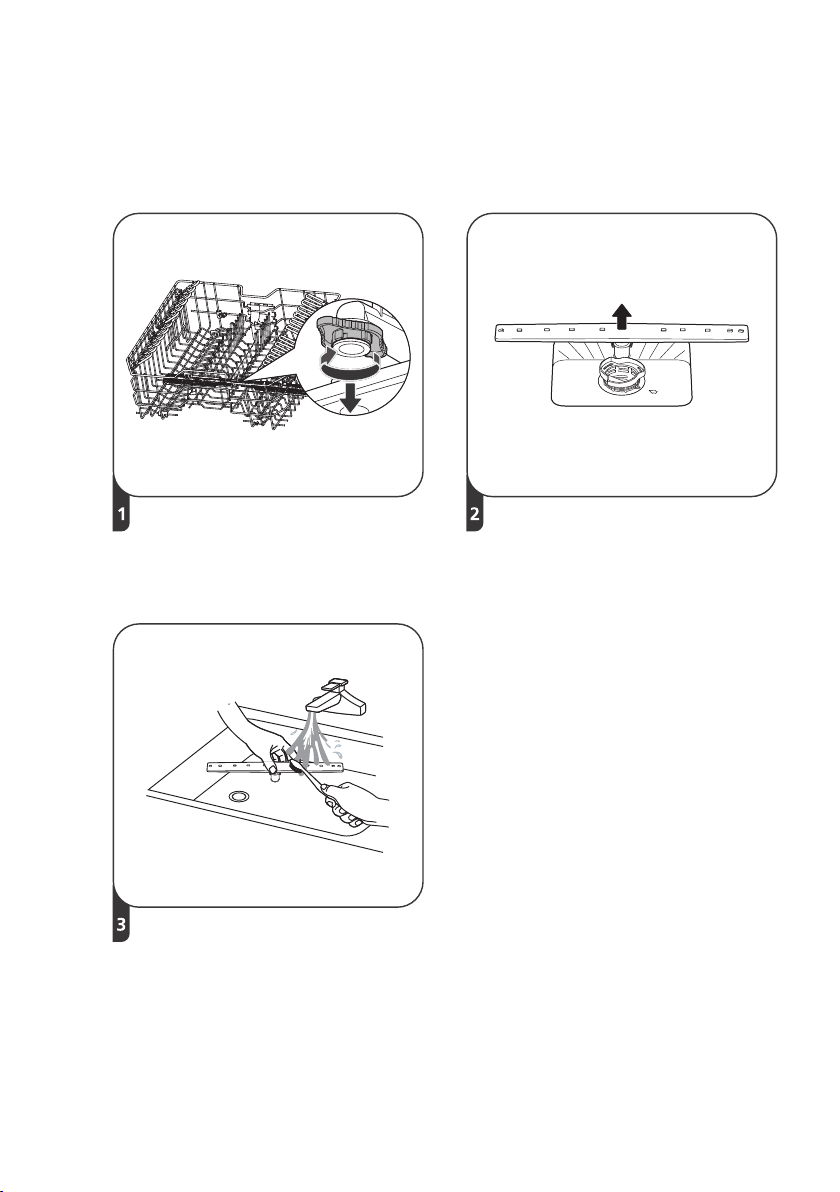

Bracci spray
È necessario pulire regolarmente il braccio spray per i prodotti chimici per l'acqua dura
ostruiranno i getti e i cuscinetti del braccio di spruzzo.
Per pulire il braccio spray, seguire le istruzioni seguenti:
Per rimuovere il braccio di
spruzzo superiore, tenere fermo il
dado al centro e ruotare il braccio
di spruzzo in senso antiorario per
rimuoverlo.
Lavare i bracci con acqua
saponata e tiepida, e utilizzare
una spazzola morbida per pulire
i suoi getti. Sostituirli dopo averli
risciacquati accuratamente.
Per rimuovere il braccio di spruzzo
inferiore, estrarre il braccio di
spruzzo verso l'alto.

16
Prendere cura della lavastoviglie
Precauzione per il gelo
Si prega di adottare misure di protezione antigelo per la lavastoviglie in inverno. Al
termine di ogni ciclo di lavaggio, si prega di operare come segue:
1.Tagliare l'alimentazione elettrica alla lavastoviglie alla fonte di alimentazione.
2.Spegnere l'alimentazione dell'acqua e scollegare il tubo di ingresso dell'acqua dalla
valvola dell'acqua.
3.Scaricare l'acqua dal tubo di ingresso e dalla valvola dell'acqua (usare un contenitore
per raccogliere l'acqua).
4.Ricollegare il tubo di ingresso dell'acqua alla valvola dell'acqua.
5.Rimuovere il filtro nella parte inferiore della vasca e utilizzare una spugna per
assorbire l'acqua nella vasca.
Dopo ogni lavaggio
Dopo ogni lavaggio, spegnere la fornitura dell'acqua dell'apparecchio e lasciare la
porta leggermente aperta per un po' in modo che l'umidità e gli odori non rimangano
intrappolati all'interno.
Rimuovere la spina
Prima di pulire o eseguire la manutenzione, rimuovere sempre la spina dalla presa.
Nessun solvente o pulizia abrasiva
Per pulire le parti esterne e in gomma della lavastoviglie, non utilizzare solventi o
prodotti abrasivi per la pulizia. Utilizzare solo un panno con acqua tiepida e sapone.
Per rimuovere macchie o macchie dalla superficie dell'interno, utilizzare un panno
inumidito con acqua un po 'di aceto o un prodotto per la pulizia realizzato
appositamente per le lavastoviglie.
In caso di inutilizzo per lungo tempo
Si consiglia di eseguire un ciclo di lavaggio con la lavastoviglie vuota e quindi staccare la
spina dalla presa, spegnere l'alimentazione idrica e lasciare lo sportello dell'apparecchio
leggermente aperto. Ciò contribuisce a una durata più lunga delle guarnizioni dello
sportello e evita la formazione di odori all'interno dell'apparecchio.
Spostamento dell'apparecchio
Se l'apparecchio deve essere spostato, cercare di mantenerlo in posizione verticale
durante lo spostamento. Se è assolutamente necessario, può essere posizionato
capovolto.
Guarnizioni
Uno dei fattori che causano la formazione di odori in lavastoviglie è dovuto al cibo che
rimane intrappolato nelle guarnizioni. La pulizia periodica con una spugna bagnata può
evitare tale situazione.

17
AVVISO
Pericolo di scosse elettriche
Scollegare l'alimentazione elettrica prima
di installare la lavastoviglie.
L'inosservanza di questa regola può
provocare la morte o una scossa elettrica.
Attenzione
L'installazione dei tubi e delle apparecchiature elettriche dovrebbe essere eseguita da
professionisti.
Informazioni sulla connessione di
alimentazione
AVVISO
Per la sicurezza personale:
• Non utilizzare una prolunga o una spina adattatore
con questo accessorio.
• Non tagliare o rimuovere in nessun caso
la connessione di messa a terra dal cavo di
alimentazione.
Requisiti elettrici
Si prega di leggere l'etichetta dei valor nominali per conoscere la tensione nominale
e collegare la lavastoviglie all'alimentazione di specifiche adatte. Utilizzare il fusibile
richiesto 10A/13A/16A, il fusibile con ritardo temporale o l’interruttore automatico
consigliato, e fornire un circuito separato che è destinato solo a questo apparecchio.
Collegamento elettrico
Assicurarsi che la tensione e la frequenza della potenza corrispondano a quelle sulla
targhetta. Inserire la spina solo in una presa elettrica che è messa a terra correttamente.
Se la presa elettrica a cui deve essere collegato l'apparecchio non è appropriata per la
spina, sostituire la presa, evitare di utilizzare adattatori o simili in quanto potrebbero
causare surriscaldamento e ustioni.
Assicurarsi che la messa a terra corretta esista prima dell'uso
ISTRUZIONI PER L'INSTALLAZIONE

18
Approvvigionamento idrico e scarico
Connessione di acqua
fredda
Collegare il tubo di alimentazione
dell'acqua fredda a un connettore
filettato da 3/4 (pollici) e assicurarsi che
sia fissato saldamente in posizione.
Se i tubi dell'acqua sono nuovi o non
sono stati utilizzati per un lungo periodo
di tempo, lasciare scorrere l'acqua per
assicurarsi che l'acqua sia pulita. Questa
precauzione è necessaria per evitare il
rischio che l'ingresso dell'acqua venga
bloccato con conseguente danneggiamento dell'apparecchio.
Informazioni sul tubo di alimentazione di sicurezza
Il tubo flessibile di fornitura di sicurezza è costituito dalle doppie pareti. Il sistema
garantisce il suo intervento bloccando il flusso d'acqua in caso di rottura del tubo
flessibile di fornitura e quando lo spazio d'aria tra il tubo flessibile di fornitura e il tubo
corrugato esterno è pieno d'acqua.
AVVISO
Il tubo flessibile che si attacca a un rubinetto può rompersi se installato sulla
stessa linea d'acqua della lavastoviglie. Se il tuo lavandino ne ha uno, si
consiglia di scollegare il tubo flessibile e tappare il foro.
Come collegare il tubo di alimentazione di sicurezza
1.Estrarre i tubi di alimentazione di sicurezza dal vano portaoggetti situato sul retro
della lavastoviglie.
2.Più strette le viti del tubo di alimentazione di sicurezza al rubinetto con filo 3/4 pollici.
3.Accendere per fornire completamente l'acqua prima di avviare la lavastoviglie.
Come scollegare il tubo di alimentazione di sicurezza
1.Spegnere la fornitura d’acqua.
2.Svitare il tubo flessibile di fornitura di sicurezza dal rubinetto.
tubo di alimentazione
ordinario
tubo di alimentazione
di sicurezza

19
Collegamento dei tubi di scarico
Inserire il tubo flessibile di scarico in un tubo di scarico con un diametro minimo di 4 cm,
oppure lasciarlo attraversare nel lavandino, facendo attenzione ad evitare di piegarlo o
schiacciarlo. L'altezza del tubo di scarico deve essere inferiore a 1.000 mm. L'estremità
libera del tubo flessibile non deve essere immersa in acqua per evitare il riflusso.
Fissare in modo sicuro il tubo di scarico in posizione A o posizione B
Retro della lavastoviglie
Tubo di
scarico
Contatore
40 mm
300 - 1000 mm
Tubo di scarico
Ingresso acqua
Tubo di scarico
Cavo di rete
Come drenare l'acqua in eccesso dai tubi
Se il collegamento al tubo di scarico è posizionato ad una altezza superiore di
1.000 mm, l'acqua in eccesso può rimanere nel tubo flessibile di scarico. Sarà necessario
scaricare l'acqua in eccesso dal tubo flessibile in una ciotola o in un contenitore adatto
che viene tenuto all'esterno e in posizione più bassa del lavandino.
Uscita dell’acqua
Collegare il tubo di scarico dell'acqua. Il tubo di scarico deve essere montato
correttamente per evitare perdite. Assicurarsi che il tubo di scarico dell'acqua non sia
attorcigliato o schiacciato.
Tubo di prolunga
Se hai bisogno di un'estensione del tubo di scarico, assicurati di utilizzare un tubo di
scarico simile.
Non deve essere più lungo di 4 metri, altrimenti l'effetto pulente della lavastoviglie
potrebbe essere ridotto.
Connessione sifone
Il collegamento allo scarico deve trovarsi ad un'altezza inferiore a 1.000 mm (massimo)
dal fondo della lavastoviglie.

20
Posizionamento dell'apparecchio
Posizionare l’apparecchio nella posizione desiderata. La parte posteriore deve
essere poggiata contro il muro dietro di esso, e i lati, lungo gli armadi o le pareti
adiacenti. La lavastoviglie è dotata di tubi di fornitura idrica e di scarico, che possono
essere posizionati sia sul lato destro che su quello sinistro per facilitare una corretta
installazione.
Installazione a incasso (per il modello integrato)
Passaggio 1. Selezione della posizione migliore per la
lavastoviglie
La posizione di installazione della lavastoviglie deve essere vicino al tubo di carico e
scarico esistente e alla presa di corrente.
Illustrazioni delle dimensioni del mobile e della posizione di installazione della
lavastoviglie.
1.Meno di 5 mm tra la parte superiore della lavastoviglie e il mobile e la porta esterna
allineata al mobile.
Collegamento
elettrico, di scarico
e di alimentazione
dell'acqua
Spazio tra il fondo del
mobile e il pavimento
860 -910 mm
580 mm
