G2 Handportable
Installation Handbook
Notice d’Installation
du Portatif G2
Instrucción de Instalación
del Portátil G2
Installationsanleitung
Handfunkgerät G2
MC9/TR/APP/00047 01.03/QL

F
E
E
N
G
L
I
S
H
R
A
N
Ç
A
I
S
S
P
A
Ñ
O
L
D
E
U
T
S
C
H
10/1999 IH – PS7912EAC01
EQUIPMENT COMPLIANCE TO EUROPEAN STANDARDS
The equipment used for the configurations described in this document complies with the following European
standards:
•“ElectroMagnetic Compatibility” (EMC) Standard n°89/336/CEE amended by 92/31/CEE and 93/68/CEE
directives.
•“LowVoltage”(LVD)standard(electricsafetyforhardwareandpersonnel)n°73/23/CEEamended by 93/68/CEE
directive.
The tests carried out have proven that the equipment complies with one or several of the following standards related
to these directives: ETS300279, EN50081–1, EN50082–1, EN60950 or EN60335–1 and EN60335–29.
Duringinstallation,thestate–of–the–hart proceduresmustbefollowedinorder tomaintaincompliancewithEuropean
requirements.
CONFORMITÉ DES ÉQUIPEMENTS AUX DIRECTIVES EUROPÉENNES
Leséquipements constituant les différentesconfigurations décrites dans ce document sontconformes aux directives
européennes suivantes :
•Directive “Compatibilité ElectroMagnétique” (CEM) n°89/336/CEE modifiée par les directives 92/31/CEE et
93/68/CEE.
•Directive “Basse Tension” (DBT) (sécuritéélectrique des matériels et despersonnes) n°73/23/CEE modifiée par
la directive 93/68/CEE.
Lestestseffectuésontprouvéqueleséquipementssontconformesàuneouplusieursdesnormessuivantesrelatives
à ces directives : ETS300279, EN50081–1, EN50082–1, EN60950 ou EN60335–1 et EN60335–29.
Lors des installations, il est impératif de respecter les règles de l’art en matière d’installation afin de conserver la
conformité aux exigences européennes.
CONFORMIDAD DE LOS EQUIPOS CON LAS DIRECTIVAS EUROPEAS
Los equipos incluidos en las diferentes configuraciones descritas en el presente documento están en conformidad
con las directivas europeas siguientes:
•Directiva “ Compatibilidad ElectroMagnética ” (CEM) n°89/336/CEE modificada por las directivas 92/31/CEE y
93/68/CEE.
•Directiva “ Baja Tensión ” (DBT) (seguridad eléctrica de los materiales y de las personas) n°73/23/CEE
modificada por la directiva 93/68/CEE.
Las pruebas efectuadas han demostrado que los equipos son conformes a una o a varias de las normas siguientes,
relativas a dichas directivas: ETS300279, EN50081–1, EN50082–1, EN60950 o EN60335–1 y EN60335–29.
Para efectuar la instalación se debe imperativamente respetar las reglas correspondientes para conservar la
conformidad con las exigencias europeas.
ÜBEREINSTIMMUNG DER AUSRÜSTUNGEN MIT DEN EG–RICHTLINIEN
Die Ausrüstungen, aus welchen die verschiedenen in diesem Dokument beschriebenen Konfigurationen aufgebaut
werden, entsprechen folgenden EG–Richtlinien:
•Richtlinie “Elektromagnetische Verträglichkeit” (EM) Nr. 89/336/EG geändert durch die Richtlinie 92/31/EG und
93/68/EG.
•“Niederspannungsrichtlinie” (elektrischer Material– und Personenschutz) Nr. 73/23/EG geändert durch die
Richtlinie 93/68/EG.
Die an diesem Material erfolgten Tests weisen nach, daß die Ausrüstungen einer oder mehreren der folgenden
Normen in Zusammenhang mit den o. g. Richtlinien entsprechen: ETS300279, EN50081–1, EN60950 oder
EN60335–1 und EN60335–29.
Bei der Installation des Materials muß der Stand der Technik im Bereich der Installationsarbeiten zwingend
eingehalten werden, um die Übereinstimmung des Materials mit den EG–Richtlinien zu wahren.

G2 HANDPORTABLE INSTALLATION HANDBOOK
E
N
G
L
I
S
H
This document is the property of MATRA NORTEL COMMUNICATIONS and should not be copied or circulated without permission
1/6
IH – PS7912EAC01 10/1999
INTRODUCTION
The present G2 handportable installation handbook provides:
•the description of the various kits,
•the safety precautions,
•the installation procedure,
•the starting up and shutting down procedures.

G2 HANDPORTABLE INSTALLATION HANDBOOK
E
N
G
L
I
S
H
2/6 10/1999 IH – PS7912EAC01
This document is the property of MATRA NORTEL COMMUNICATIONS and should not be copied or circulated without permission
DESCRIPTION
Composition of the kits TR1020 to TR1031 (see Plate A–I)
REFERENCE DESIGNATION ITEM
RA1700 to RA1703,
RA1710 to RA1713,
RA1720 or RA1721 (1)
G2 handportable set 4
PK1024, PK1391 or PK1392 (2) Antenna 6
HR5932 (3) 4.8V NiMH battery pack 1
PS7912 G2 handportable installation handbook 7
(1) The reference depends on the handportable type (Smart, Easy+ or Easy) and
on the frequency range that is used (ULB, UMB or UHB).
(2) The reference depends on the antenna type (long or short) and on the
frequency range that is used (ULB, UMB or UHB).
(3) The NiMH 4.8 V battery pack is supplied with certain kits.
Note: The HR5980 belt clip (item 2) is available as an option.

G2 HANDPORTABLE INSTALLATION HANDBOOK
E
N
G
L
I
S
H
This document is the property of MATRA NORTEL COMMUNICATIONS and should not be copied or circulated without permission
3/6
IH – PS7912EAC01 10/1999
Characteristics
•Dimensions: see Plate A–I.
•Weight: see Plate A–I.
•Power supply from:
the supplied battery pack,
an external power supply unit (voltage: 5 V ±5%, max. current: 2 A)
a charger or a car or desktop adapter.
•Operating temperature range for operation (extreme conditions): from –30°C
to 60°C.
•Temperature range for storing the battery pack: the battery pack life depends
on the storage temperature:
between –20oC and +35oC: one year,
between –35oC and +40oC: 6 months,
between –40oC and +50oC: 30 days.
CAUTION: The battery pack is irreversibly damaged, if the storage
temperature is above 50oC.

G2 HANDPORTABLE INSTALLATION HANDBOOK
E
N
G
L
I
S
H
4/6 10/1999 IH – PS7912EAC01
This document is the property of MATRA NORTEL COMMUNICATIONS and should not be copied or circulated without permission
SAFETY PRECAUTIONS
Antenna
•The antenna must not be bended with an angle greater than 90 o.
Pack battery
•The pack battery must not be:
short–circuited,
dismantled,
thrown into fire,
exposed to high temperatures (> to 60°C/140°F).
•Use appropriate collectors for worn pack batteries.
INSTALLATION (see Plate A–I)
Belt clip (option)
•Insert the belt clip (item 2) in the battery pack (item 1).
Battery pack
•Align the six battery pack tabs (item 9) with the six handportable slots (item 8).
Insert the tabs in the slots.
•Slide the battery pack (item 1) until it is locked inside.
•To remove the battery pack: press the unlocking button (item 3) and withdraw
the battery pack.
Antenna
•Make sure the seal (item 5) is installed on the tip of the antenna (item 6).
•Screw the antenna on the handportable antenna connector (item 4).
•Gently tighten the antenna.
Note: To be operational, the G2 handportable must be charged, configured and
personalized with the TPS.

G2 HANDPORTABLE INSTALLATION HANDBOOK
E
N
G
L
I
S
H
This document is the property of MATRA NORTEL COMMUNICATIONS and should not be copied or circulated without permission
5/6
IH – PS7912EAC01 10/1999
STARTING UP / SHUTTING DOWN

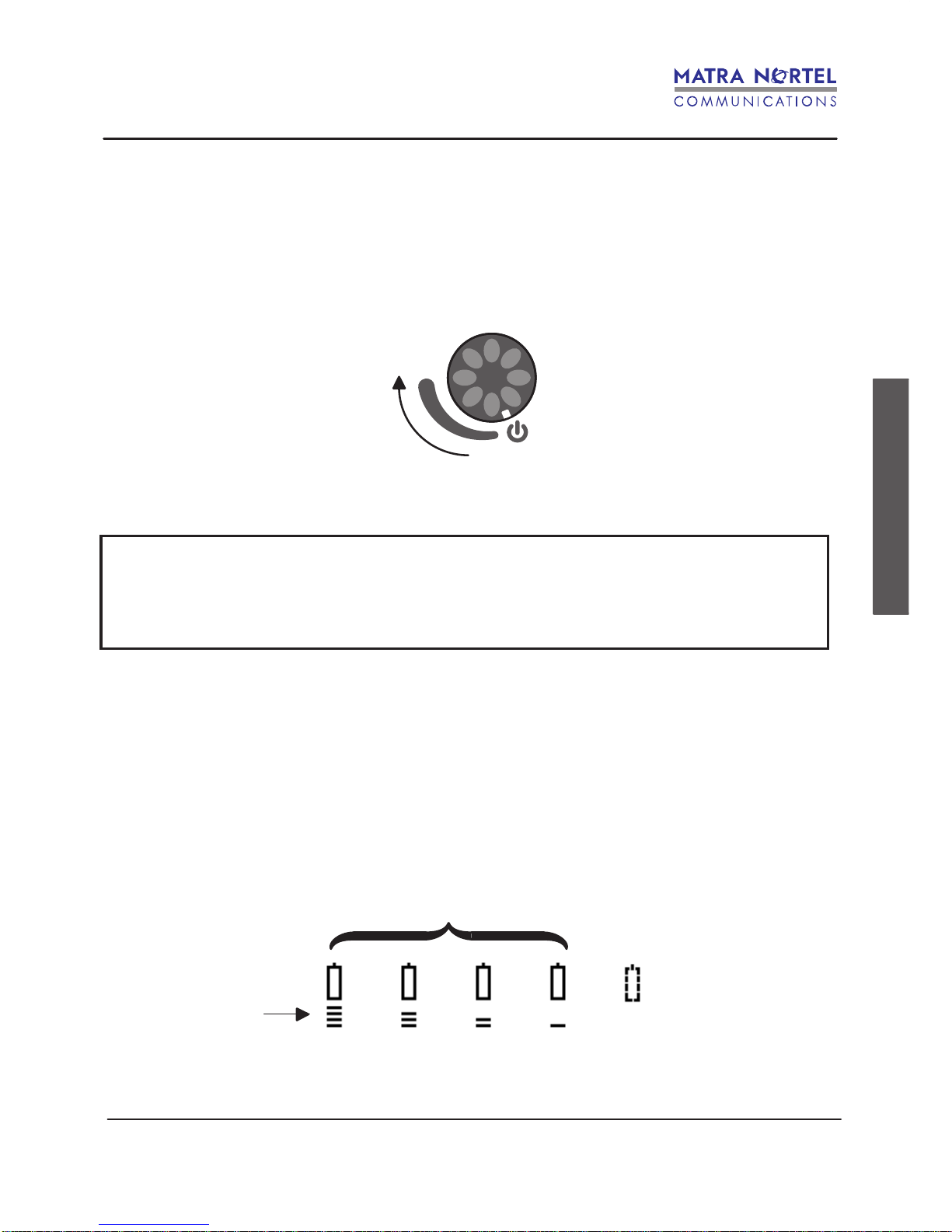

Switching on (see Plate A–II)
•Turn the left selector (the front panel must be facing the user) and adjust the
volume.
Switching on and volume
adjustment Off position
CAUTION: The battery must be charged and discharged completely
three times to restore its full capacity, when used for the
first time and every six months.
Battery pack charge level check (for Easy+ and Smart
models)
There are to ways of checking the battery pack charge level:
•directly, through the icons displayed on the screen:
Fixed icons
Charge level
Full
battery Low battery
Flickering icon:
very low battery

G2 HANDPORTABLE INSTALLATION HANDBOOK
E
N
G
L
I
S
H
6/6 10/1999 IH – PS7912EAC01
This document is the property of MATRA NORTEL COMMUNICATIONS and should not be copied or circulated without permission
•from the welcome message, proceed as follows:
press the “MENU” button,
press 3 times on the “ ▼” button to select the “METERS” function,
press the “OK” button twice:
the battery pack charge level is displayed as a percentage (ranging from
100% for a full battery to 0% for an empty battery).
Note: For the Smart model, the “MENU” + “4” + “1” sequence also allows the
battery pack charge level to be displayed.
Switching OFF
•Turn the selector until it reaches the “ ” position (mechanical stop).

NOTICE D’INSTALLATION DU PORTATIF G2
F
R
A
N
Ç
A
I
S
Ce document est la propriété de MATRA NORTEL COMMUNICATIONS et ne peut être reproduit ou communiqué sans autorisation
1/6
IH – PS7912EAC01 10/1999
INTRODUCTION
Cette notice fournit pour l’installation du portatif G2 :
•la description des différents kits,
•les prescriptions de sécurité,
•la procédure d’installation,
•les procédures de mise en et hors service.

NOTICE D’INSTALLATION DU PORTATIF G2
F
R
A
N
Ç
A
I
S
Ce document est la propriété de MATRA NORTEL COMMUNICATIONS et ne peut être reproduit ou communiqué sans autorisation
2/6 10/1999 IH – PS7912EAC01
DESCRIPTION
Composition des kits TR1020 à TR1031 (voir Planche A–I)
ÁÁÁÁÁÁÁÁÁÁ
Á
ÁÁÁÁÁÁÁÁ
Á
ÁÁÁÁÁÁÁÁÁÁ
RÉFÉRENCE
ÁÁÁÁÁÁÁÁÁÁÁÁ
Á
ÁÁÁÁÁÁÁÁÁÁ
Á
ÁÁÁÁÁÁÁÁÁÁÁÁ
DÉSIGNATION
ÁÁÁÁÁ
Á
ÁÁÁ
Á
ÁÁÁÁÁ
REPÈRE
ÁÁÁÁÁÁÁÁÁÁ
Á
ÁÁÁÁÁÁÁÁ
Á
ÁÁÁÁÁÁÁÁÁÁ
RA1700 à RA1703,
RA1710 à RA1713,
RA1720 ou RA1721 (1)
ÁÁÁÁÁÁÁÁÁÁÁÁ
Á
ÁÁÁÁÁÁÁÁÁÁ
Á
ÁÁÁÁÁÁÁÁÁÁÁÁ
Boîtier portatif G2
ÁÁÁÁÁ
Á
ÁÁÁ
Á
ÁÁÁÁÁ
4
ÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁ
PK1024, PK1391 ou PK1392 (2)
ÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁ
Antenne
ÁÁÁÁÁ
ÁÁÁÁÁ
6
ÁÁÁÁÁÁÁÁÁÁ
Á
ÁÁÁÁÁÁÁÁ
Á
ÁÁÁÁÁÁÁÁÁÁ
HR5932 (3)
ÁÁÁÁÁÁÁÁÁÁÁÁ
Á
ÁÁÁÁÁÁÁÁÁÁ
Á
ÁÁÁÁÁÁÁÁÁÁÁÁ
Pack batterie NiMH 4,8 V
ÁÁÁÁÁ
Á
ÁÁÁ
Á
ÁÁÁÁÁ
1
ÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁ
PS7912
ÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁ
Notice d’installation du portatif G2
ÁÁÁÁÁ
ÁÁÁÁÁ
7
(1) La référence dépend du modèle de portatif (Smart, Easy+ ou Easy) et de la
bande de fréquence utilisée (ULB, UMB ou UHB).
(2) La référence dépend du type de l’antenne (longue ou courte) et de la bande
de fréquence utilisée (ULB, UMB ou UHB).
(3) Le pack batterie NiMH 4,8 V est disponible ou non selon le kit.
Nota : Le clip ceinture HR5980 (repère 2) est disponible en option.

NOTICE D’INSTALLATION DU PORTATIF G2
F
R
A
N
Ç
A
I
S
Ce document est la propriété de MATRA NORTEL COMMUNICATIONS et ne peut être reproduit ou communiqué sans autorisation
3/6
IH – PS7912EAC01 10/1999
Caractéristiques
•Dimensions : voir Planche A–I.
•Poids : voir Planche A–I.
•Alimentation :
par le pack batterie fourni,
par une alimentation externe (tension : 5 V ±5 %,
courant max : 2 A),
par un chargeur ou un adaptateur de bureau ou de véhicule.
•Températures extérieures de fonctionnement (conditions extrèmes) :
de – 30 °C à + 60 °C.
•Températuresdestockagedupackbatterie:lepackbatterieauneduréedevie
en stockage qui dépend de la température de stockage :
entre – 20 °C et + 35 °C : la durée de vie est de 1 an,
entre – 35 °C et + 40 °C : la durée de vie est de 6 mois,
entre – 40 °C et + 50 °C : la durée de vie est de 30 jours.
ATTENTION :Au delà d’une température de stockage de + 50 °C, les
phénomènes de détérioration subis par le pack batterie
sont irréversibles.

NOTICE D’INSTALLATION DU PORTATIF G2
F
R
A
N
Ç
A
I
S
Ce document est la propriété de MATRA NORTEL COMMUNICATIONS et ne peut être reproduit ou communiqué sans autorisation
4/6 10/1999 IH – PS7912EAC01
PRESCRIPTIONS DE SÉCURITÉ
Antenne
•L’antenne ne doit pas être pliée au delà d’un angle de 90°.
Pack batterie
•Le pack batterie ne doit pas être :
court–circuité,
désassemblé,
jeté au feu,
exposé à de haute température (> à 60 °C/140 °F).
•Utiliser des collecteurs appropriés pour les packs batteries usagés.
INSTALLATION (voir Planche A–I)
Clip ceinture (optionnel)
•Engager le clip ceinture (repère 2) sur le pack batterie (repère 1).
Pack batterie
•Aligner et insérer les six ergots (repère 9) du pack batterie avec les six
encoches (repère 8) du boîtier portatif.
•Pousser le pack batterie (repère 1) jusqu’à obtenir son verrouillage.
•Pourretirerlepackbatterie:appuyersurleboutondedéverrouillage(repère3)
et extraire le pack batterie.
Antenne
•S’assurer de la présence du joint (repère 5) sur l’extrémité de l’antenne
(repère 6).
•Visser l’antenne sur le connecteur antenne du boîtier (repère 4).
•Serrer modérément l’antenne.
Nota : Pour être opérationnel le portatif G2 doit être chargé, configuré et
personnalisé au moyen de la TPS.

NOTICE D’INSTALLATION DU PORTATIF G2
F
R
A
N
Ç
A
I
S
Ce document est la propriété de MATRA NORTEL COMMUNICATIONS et ne peut être reproduit ou communiqué sans autorisation
5/6
IH – PS7912EAC01 10/1999
MISE EN SERVICE/HORS SERVICE
Mise en service (voir Planche A–II)
•Tourner le sélecteur gauche (portatif face à soi) et adapter le volume sonore.
Mise en service et réglage
du volume sonore Position arrêt mise hors tension
ATTENTION :À la première mise en service et tous les 6 mois, la batterie
nécessite de subir trois cycles de décharge complète /
charge maximale pour pouvoir restituer ses capacités
nominales .
Contrôle du niveau de charge du pack batterie (modèles
Easy+ et Smart)
Le niveau de charge du pack batterie peut être consulté de deux manières :
•directement sur l’afficheur par les icônes affichées :
Pleine
charge Charge faible
Icône clignotante :
charge très faible
Niveau de charge
Icônes fixes

NOTICE D’INSTALLATION DU PORTATIF G2
F
R
A
N
Ç
A
I
S
Ce document est la propriété de MATRA NORTEL COMMUNICATIONS et ne peut être reproduit ou communiqué sans autorisation
6/6 10/1999 IH – PS7912EAC01
•à partir du message d’accueil par la séquence de touches suivantes :
appuyer sur la touche “MENU”,
appuyer3foissurlatouche“▼”poursélectionnerlafonction“Compteurs”,
appuyer 2 fois sur la touche “OK” :
le niveau de charge du pack batterie est affiché sous la forme d’un
pourcentage (de 100% pour un pack batterie chargé à 0% pour un pack
batterie vide).
Nota : Sur le modèle Smart la séquence de touches “MENU” + “4” + “1” permet
également d’afficher le niveau de charge du pack batterie.
Mise hors tension
•Tourner le sélecteur jusqu’en butée mécanique : position “ ”.

INSTRUCCIÓN DE INSTALACIÓN DEL PORTÁTIL G2
E
S
P
A
Ñ
O
L
Este documento es de la propriedad de MATRA NORTEL COMMUNICATIONS y no puede ser reproducido ni distribuido sin la correspondiente autorización
1/6
IH – PS7912EAC01 10/1999
INTRODUCCIÓN
Para la instalación del portátil G2, el presente documento describe:
•la descripción de los diferentes kits,
•las prescripciones de seguridad,
•el procedimiento de instalación,
•los procedimientos de puesta en y fuera de servicio.

INSTRUCCIÓN DE INSTALACIÓN DEL PORTÁTIL G2
E
S
P
A
Ñ
O
L
2/6 10/1999 IH – PS7912EAC01
Este documento es de la propriedad de MATRA NORTEL COMMUNICATIONS y no puede ser reproducido ni distribuido sin la correspondiente autorización
DESCRIPCIÓN
Composición de los kits TR1020 a TR1031 (Véase el Plano A–I)
REFERENCIA DENOMINACIÓN MARCA
RA1700 a RA1703,
RA1710 a RA1713,
RA1720 óRA1721 (1)
Caja portátil G2 4
PK1024, PK1391 óPK1392 (2) Antena 6
HR5932 (3) Pack batería NiMH 4,8 V 1
PS7912 Instrucción de instalación del portátil G2 7
(1) La referencia depende del modelo del portátil (Smart, Easy+ o Easy) y de la
banda de frecuencia utilizada (ULB, UMB o UHB).
(2) La referencia depende del tipo de la antena (larga o corta) y de la banda de
frecuencia utilizada (ULB, UMB o UHB).
(3) Se dispone del pack batería NiMH 4,8 V según el kit.
Nota: El clip de cintura HR5980 (marca 2) está disponible en opción.

INSTRUCCIÓN DE INSTALACIÓN DEL PORTÁTIL G2
E
S
P
A
Ñ
O
L
Este documento es de la propriedad de MATRA NORTEL COMMUNICATIONS y no puede ser reproducido ni distribuido sin la correspondiente autorización
3/6
IH – PS7912EAC01 10/1999
Características
•Dimensiones: véase el Plano A–I.
•Peso: véase el Plano A–I.
•Alimentación:
mediante el pack batería suministrado,
mediante una alimentación externa (tensión: 5 V ±5%,
corriente máx.: 2 A),
mediante un cargador o adaptador de oficina o de vehículo.
•Temperaturas exteriores de funcionamiento (condiciones extremas):
de –30 oC a +60 oC.
•Temperaturas de almacenamiento del pack batería: la duración de vida en
almacenamiento del pack batería depende de la temperatura de
almacenamiento:
entre –20 oC y +35 oC: la duración de vida es de 1 año,
entre –35 oC y +40 oC: la duración de vida es de 6 meses,
entre –40 oC y +50 oC: la duración de vida es de 30 días.
CUIDADO: Si la temperatura de almacenamiento es superior a +50 oC,
los daños sufridos por el pack batería son irreversibles.

INSTRUCCIÓN DE INSTALACIÓN DEL PORTÁTIL G2
E
S
P
A
Ñ
O
L
4/6 10/1999 IH – PS7912EAC01
Este documento es de la propriedad de MATRA NORTEL COMMUNICATIONS y no puede ser reproducido ni distribuido sin la correspondiente autorización
PRESCRIPCIONES DE SEGURIDAD
Antena
•La antena no se debe doblar a más de 90o.
Pack batería
•El pack batería no se debe:
poner en cortocircuito,
desmontar,
tirar al fuego,
exponer a temperaturas elevadas (> a 60 °C/140 °F).
•Utilizar colectores apropiados para los packs batería usados.
INSTALACIÓN (véase el Plano A–I)
Clip de cintura (opción)
•Introducir el clip de cintura (marca 2) en el pack batería (marca).
Pack batería
•Presentarlasseisespigas(marca9)delpackbateríafrentealasseismuescas
(marca 8) de la caja del portátil e introducirlas.
•Empujar el pack batería (marca 1) hasta que se bloquee.
•Para retirar el pack batería, pulsar el botón de desbloqueo (marca 3) y extraer
el pack batería.
Antena
•Controlar que la junta (marca 5) esté presente en el extremo de la antena
(marca 6).
•Atornillar la antena sobre el conector antena de la caja (marca 4).
•Apretar moderadamente.
Nota: Para ser operacional, el portátil G2 debe estar cargado, configurado y
personalizado mediante la TPS.

INSTRUCCIÓN DE INSTALACIÓN DEL PORTÁTIL G2
E
S
P
A
Ñ
O
L
Este documento es de la propriedad de MATRA NORTEL COMMUNICATIONS y no puede ser reproducido ni distribuido sin la correspondiente autorización
5/6
IH – PS7912EAC01 10/1999
PUESTA EN SERVICIO/FUERA DE SERVICIO
Puesta en servicio (véase el Plano A–II)
•Girar el selector izquierdo (posicionando el portátil hacia el usuario) y adaptar
el volumen.
Puesta en servicio y ajuste del
volumen Posición parada
CUIDADO: A la primera puesta en servicio y cada 6 meses, se deben
efectuar tres ciclos de descarga completa/carga máxima
para que la batería pueda suministrar sus capacidades
nominales.
Control del nivel de carga del pack batería (modelos Easy+ y
Smart)
El nivel de carga del pack batería se puede conocer de dos maneras:
•directamente en la visualización con los iconos presentados:
Iconos no parpadeantes
Nivel de carga
Plena
carga Carga reducida
Icono parpadeante:
carga muy reducida

INSTRUCCIÓN DE INSTALACIÓN DEL PORTÁTIL G2
E
S
P
A
Ñ
O
L
6/6 10/1999 IH – PS7912EAC01
Este documento es de la propriedad de MATRA NORTEL COMMUNICATIONS y no puede ser reproducido ni distribuido sin la correspondiente autorización
•a partir del mensaje de bienvenida mediante la sucesión de teclas siguiente:
pulsar la tecla “ MENU ”,
pulsar tres veces la tecla “ ▼ ” para seleccionar la función
“ CONTADORES ”,
pulsar dos veces la tecla “ OK ”:
el nivel de carga del pack batería se visualiza en forma de porcentaje (del
100% para un pack batería cargado al 0% para un pack batería vacío).
Nota: en el modelo Smart, la sucesión de teclas “ MENU ” + “ 4 ” + “ 1 ” también
permite visualizar el nivel de carga del pack batería.
Puesta fuera de tensión
•Girar el selector hasta el tope mecánico: posición “ ”.
