Max pro Mprh620/24v User manual

PROFESSIONAL

Rotary hammer 1-7

Marteau perforateurs 8-15

forador 16-23

Перфоратор Монтажный 24-31

MPRH620/24V

MPRH800/26V

DECLARATION OF CONFORMITY

EN60745-1:2009+A11:2010，EN60745-2-6:2010

2006/42/EC, 2014/35/EU, 2014/30/EU, 2011/65/EU,2012/19/EU

Chief Ex ve Oﬃcer:

KREBS GmbH D-72124 PLIEZHAUSEN

05-05-2016

We declare under our sole responsibility that this product is in conformity with the following standards

CE DECLARATION OF CONFORMITY

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou

documents normalisés suivants:

FR DÉCLARATION DE CONFORMITE CE

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o

documentos normalizados siguientes:

ES DECLARACIÓN DE CONFORMIDAD CE

Мы с полной ответственностыо заявляем, что это изделие соответствует следующим стандартам

или станда ртизованным документам:

RU ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ СТАНДАРТАМ CE

MPRH620/24V

MPRH800/26V

www.maxpro-tools.com

Contents

TECHNICAL DATA.................................................................................................................................

APPLICATION.......................................................................................................................................

WARNING............................................................................................................................................

GENERAL SAFETY.................................................................................................................................

SAFETY INSTRUCTION .................................................................................................................................

SYMBOLS.............................................................................................................................................

OPERATING INSTRUCTION...................................................................................................................

ENVIRONMENT....................................................................................................................................

TROUBLE SHOOTING............................................................................................................................

CLEANING AND MAINTENENCE........................................................................................................... 5

1 GB

The vibraon emission level givenin this informaon sheet has been measured in accordance with a

standardised test given in EN 60745 and may be used tocompare one tool with another. It may be used for

a preliminary assessment of exposure.

The declared vibraon emission level represents the main applicaons of the tool. However if the tool is

TECHNICAL DATA

Modell MPRH620/24V MPRH800/26V

Arcle code 111-0907 111-0908

Voltage 220-240V～50/60Hz 220-240V～50/60Hz

Rated power input 620W 800W

No-load speed 0-1000/min 0-1200/min

Max impact energy 2.5J 2.8J

Max impact energy Wood

Steel

Concrete

30mm 30mm

13mm 13mm

24mm 26mm

Tool holder

Funcon mode

SDS Plus SDS Plus

3 3

Cable Rubber

Cable length 2M 2M

Weight according to EPTA-

Procedure 01/2003

2.8 KG 3.2 KG

Noise/Vibraon Informaon

LpA sound pressure level 91 dB(A) 89.86 dB(A)

LWA sound power level 104 dB(A) 100.86dB(A)

Uncertainty 3 dB(A) 3 dB(A)

Vibraon emission value 6.809 m/s² 14.971 m/s²

Uncertainty 1.5 m/s² 1.5 m/s²

Rubber

2GB

used for diﬀerent applica diﬀerent accessories or poorly maintained,the vibra emission may

diﬀer.This may signiﬁcantly increase the exposure level over the total working period.

An es a of the level of exposure tovibra should also take intoaccount the when the tool is

switched oﬀ or when it is running but not actually doing the job.This may signiﬁcantly reduce the exposure

level over the total working period.

Maintain the tool and the accessories,keep hands warm,organise work pa erns.

APPLICATION

This tool is intended for impact drilling in concrete, brick and stone as well as for light chiseling work; for

drilling in wood, metal and plas ell as for screwdriving speciﬁc accessories should be used.

are devoted tocon improving and perfec g the exis g products. Therefore,

the technical performance and design concept of products may vary without any prior our apology

for any possible incurrence of inconvenience therefrom. Read and follow the opera ng instru ons and

safety informa efore using for the ﬁrs ave this manual.

WARNING

Remove the plug from the socket before carrying out any adjustment, servicing or maintenance. Read all

safety warnings and all instruc Failure tofollow the warnings and instruc may result inelectric

shock, ﬁre and/or serious injury. Make sure the voltage corresponds to the type label on the unit. Packing

materials are no toys! Children must not play with plasger of suﬀoca The power tool noise

output may exceed 85dB(A) at the workplace. In this instance, wear ear prot

GENERAL SAFETY

Read all safety warnings and all ins Failure tofollow the warnings and ins may result in

electric shock, ﬁre and/or serious injury.

Save all warnings and ins for future reference.

The term “power tool” inthe warnings refers toyour mains-operated (corded) power tool or ba ery-

operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Clu ered or dark areas invite accidents.

b) Do not operate power tools in explosive atmospheres, such as in the presence of ﬂammable liquids,

gases or dust. Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while opera a power tool. Distr cancause you tolose

control.

2) Electrical safety

a) Power tool plugs must matchthe outlet. Never modify the plug in any way. Do not use any adapter

plugs withearthed (grounded) power tools. Unmodiﬁed plugs and matching outlets will reduce riskof

electric shock.

b) Avoid body contact withearthed or grounded surfaces, suchas pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet c Water entering a power tool will increase the risk

of electric shock.

d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges and moving parts. Damaged or entangled cords increase the risk of

electric shock.

e) When opera a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

f) Ifopera a power tool in a damp loca is unavoidable, use a residual current device (RCD)

protected supply. Use of an RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use common sense when opera a power tool. Do not use

3 GB

a power tool while youare red or under the inﬂuence ofdrugs, alcohol or medica . A moment of

ina en ra ower tools may result in serious personal injury.

b) Use personal prot ve equipment. Always wear eye prot Protec ve equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing protused for appropriate c s will reduce

personal injuries.

c) Prevent uninten st g. Ensure the switchis in the oﬀ- before c g to power

source and/or ba ery pack, picking up or carrying the tool. Carrying power tools with your ﬁnger on the

switch or energising power tools that have the switch on invites accidents.

d) Remove any adjus key or wrench before turning the power tool on. A wrench or a key le a

toa rota part of the power tool may result in personal injury. e) Do not overreach. Keep proper f

and balance a This enables be er control of the power tool in unexpected situa

f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from

moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the c of dust extr and c fensure these are

connected and properly used. Use of dust c can reduce dust-related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the correct power tool for your applica The correct power tool

will do the job beer and safer at the rate for which it was designed.

b) Do not use the power tool ifthe switchdoes not turn it on and oﬀ. Any power tool that cannot

be controlled with the switch is dangerous and must be repaired. c) Disconnect the plug fromthe

power source and/or the ba ery pack fromthe power tool before making any adjustments, changing

accessories, or storing power tools. Such preven ve safety measures reduce the risk of st the power

tool accidentally.

d) Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power

tool or these ins to operate the power tool. Power tools are dangerous in the hands of untrained

users.

e) Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any

other c that may aﬀect the power tool’s opera Ifdamaged, have the power tool repaired

before use. Many accidents are caused by poorly maintained power tools.

f) Keep cu tools sharp and clean. Properly maintained cu tools with sharp cu edges are less

likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc. in accordance withthese instrucns, taking into

account the working c work to be performed.

Use of the power tool for opera erent from those intended could result in a hazardous situa

5) Service

a) Have your power tool serviced by a qualiﬁed repair person using only iden cal replacement parts. This

will ensure that the safety of the power tool is maintained.

SAFETY INSTRUCTION

•Wear ear protectors with rotary hammer (exposure to noise can cause hearing loss)

•Use auxiliary handles supplied with the tool (loss of control can cause personal injury)

•Avoid damage that can be caused by screws, nails and other elements in your work piece; remove

thembefore you start working

•Always keep the cord away from moving parts of the tool

•Secure the work piece (a work piece clamped with clamping devices or in a vice is held more securelythan

by hand)

•When you put away the tool, switch oﬀ the motor and ensure that all moving parts have come to

acomplete stands

•Use completely unrolled and safe extension cords with a capacity of 16 Amps (U.K. 13 Amps)

•In case of electrical or mechanicately switch oﬀ the tool and disconnect the plug

•Maxpro can assure ﬂatool only when the correct accessories are used which

canbe obtained from your MAXPRO dealer

•Use only accessories with an allowable speed matching at least the highest no-load speed of the tool

4GB

tool should not be used by people under the ag years

comes unexpect causing a sudden, dangerous r atelyswitch

otool

•Use suitable detectors t call the loc company for assistance

contactwith electric lines can lead t re or electric gas line can result in an e

penetra water pipe will cause property damage or an electric

•Hold the power tool only by the insulated gripping surfaces when performing an opera re

theaccessory may contact hidden wiring or its own power cord cont v re will also make

exposed metal parts of the power t v rat

st from material such as paint containing lead, some wood species, minerals and metal may beharmful

contact with or inhala st may cause allergic r /or respiratory diseases to the

operator or bystanderwear a dust mask and work with a dust extr evice when connectable

tain kinds of dust ar carcinog s

cnves for wood cwear a dust mask and work with a dust extr

device when connectable

Follow the dust-related na requirements for the materials you want to work with

Do not work materials containing asbestos stos is considered carcinog

cord is damaged or cut through while working, do not touch the cord, but immediately

disconnec

ever use the tool when cord is damag ave it replaced b rson

ways check that the supply voltage is the same as the voltage indicated on the nameplate of the

ttools with a ra can also be connected t

aware of the forces that occur as a r t ways

useauxiliary handle and take a secure stance

Always disconnect plug from power source before making any adjustment or changing any accessory

ONNE L U L

c r rov re in the cord of this tool to the earth terminal

for any reason the old plug is cut o cord of this tool, it must be disposed of safely and not

le aended

OPERATING INSTRUCTION

Before st work, always examine the working area for concealed electric lines, gas and water pipes,

e.g. with a metal detector.

Always use the correct supply voltage! voltag ca ra ate must correspond with

the supply voltag

ower cord and plug must be in perfect c

Read the manual

Warning Wear dusk mask

Do not dispose of old appliances in the

household garbage

Disconnect from power supply while

maintance

SYMBOLS

6GB

carried out by an authorised customer services agent for Maxpro power tools.

ENVIRONMENT

Do not dispose of electric tools, accessories and packaging together with household waste material

- in observance of European Dir ve 2002/96/EC on waste of electric and electronic equipment and its

implementa cordance with na aw, electric tools that have reached the end of their life must

be collected separately and returned to an environmentally compa recycling facility.

TROUBLE SHOOTING

Fault Symptom Possible Cause Tr

Out of service Disc etween plug and

power socket

Put plug in power socket

shortcircuit in power supply Repair and rec

At switch-oﬀ Switch on

Loose switching contact Replace switchboard by repairer

Burnout of stator or rotor coil Replace stator or rotor by repairer

Wearout of carbon brush Replace carbon brush by repairer

Stator wiring disc Rec by repairer

Disc etween carbon

brush and commutator

Replace carbon brush

Sluggish start-up, falling short of

running speed

Unsmooth running in mechanical

part

Check mechanical part by repairer

Low supply voltage Regulate supply voltage

Burnout of switch contact Replace switchboard by repairer

Excessive sparklingduring runningUnderpressure in carbon brush

spring

Replace carbon brush by reparier

Excessive wearout of carbon brush Replace carbon brush by reparier

Overvoltage in supply power Regulate supply voltage

Disc etween carbon

brush and commutator

Replace carbon brush

Ring ﬁre caused by shortcircuit in

rotor winding shortcircuit

Check or replace rotor by repairer

Ring ﬁre caused by shortcircuit in

commutator segment

Check or replace rotor by repairer

Failed to reach rated power Electrocircuit overload due to

ligh e

other electric appliances

electric appliances on machine-

connected electrocircuit

Machine superhea Electromotor overload Overload prot

Excessive blunt drilling bit Replace drilling bit

Insuﬃcient lubrica reasy

lubrica r gearbox

Replenish or replace lubrica

by repairer

Insuﬃcient motor cooling Dedust air outlet

failure fork or bearing damaged Check and r fork or

bearing by repairer

Failure of mechanical shock Air cylinder or teleﬂex damaged Check and replace air cylinder or

teleﬂex by repairer

Wearout of O-shape coil Replace O-shape coil by repairer

Piston fracture or insuﬃcient

lubrica

Replace piston or replenish

lubrica by repairer

5 GB

Working on the drill stand

Locking r swit

Unlocking r swit r

Speed control

can be adjusted during opera by increasing or decreasing the pressur

swit

Speed control makes possible the slow st st . revents the drill from

slipping .the hole becoming enlarged or the material spli

tools

Clean and lightly grease tool shank befor

wist the tool into the tool holder and push it in un gag tool shank lock

automa cally tool to check if it is locked correctly.

Removing the tool

Push back the locking sleev tool holder and remove the tool.

Pve and rever

ve and rever on t g, the bit rotates right, then

switch on the switch to st

At end of the drilling opera a ve

and rever on t L , switch on the switch, the bit rotates le ay slowly

retreat fr

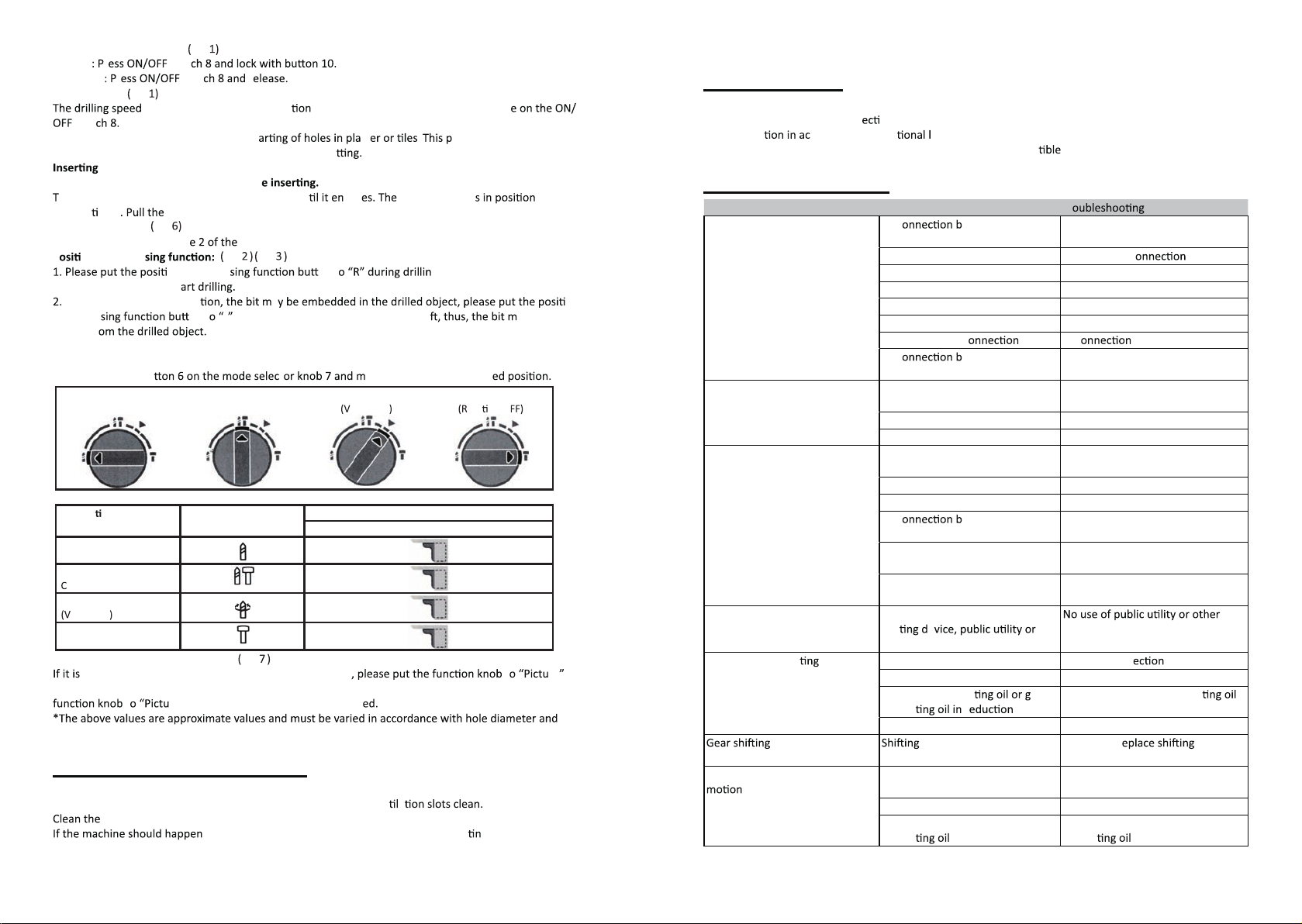

Mode selector knob

The mode selector knob 7 may be set only when the machine is switched oﬀ.

Press the release bu tove the knob to the desir

Adjust and lock the chiseling angle:

required to adjust the chiseling angle during chiseling t re ,

then, you can adjust the chiseling angle as per the chiseled object, at end of such adjustment, put back the

t re, thus the chiseling angle will be lock

material characterist

CLEANING AND MAINTANCE

Before any work on the machine itself, pull the mains plug.

For safe and proper working, always keep the machine and the vena

tool mount daily.

to fail despite the care taken in manufacture and tes g, repair should be

Drilling Percussion drilling Chisel adjustment

ario-lock

Chisel adjustment

ario-lock

Chiseling

ota on O

Speed table

Applica on Mode selector switchSpeed control

SE/SER

Chiseling

Percussion drilling

oncrete/rock

Drilling

Wood/steel

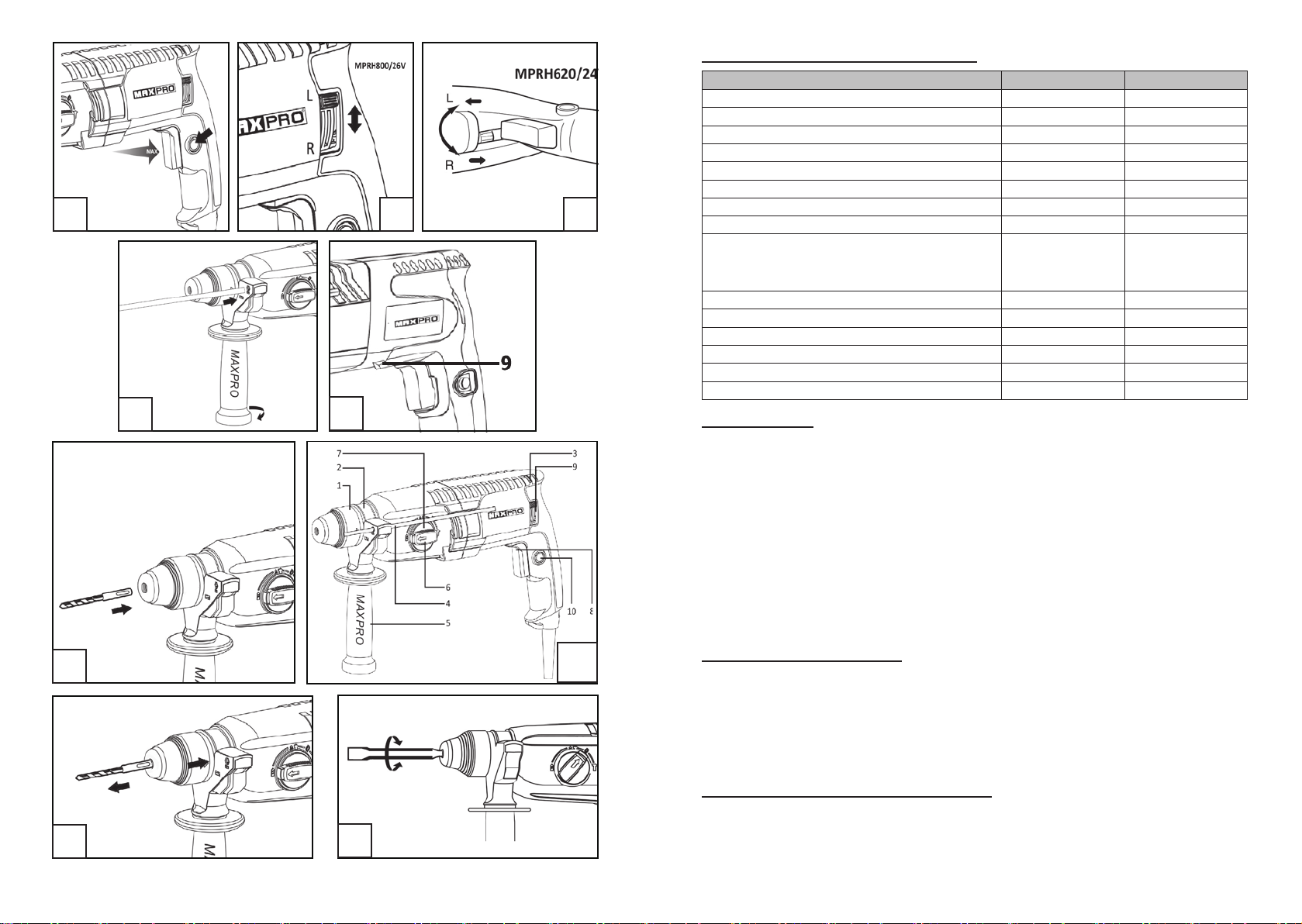

Fig.

Fig. Fig.

Fig.

7 GB

Chock liner gets stuck Repair chock liner by repairer

Disconnected running of spline

sha swinging bearing by

repairer

Replace spine sha swinging

bearing by repairer

Piston c rod fracture Replace piston c rod by

repairer

during motor running

Rotor tooth fracture Replace rotor by repairer

Gear wheel fracture Replace gear wheel by repairer

Clutch gear slippage Replace clutch gear by repairer

8FR

DONNÉES TECHNIQUES

L’amplitude d’ l’accéléra indiquée dans ces ins d’ a a été mesurée suivant les méthodes

de mesurage conformément à la norme EN 60745 et peut être pour une comparaison d’appareils.

Le niveau de vibra êtr faire une es a rovisoire du degré d’inﬂuence vibratoire.

Le niveau de vibra cé concerne la fonc cipale de l’ou cas où l’ou st des e

à une autre sa ou avec d’autres accessoires, ou s’il est mal entretenu, le niveau de vibra peut

Table des ma res

DONNéES TECHNIQUES.......................................................................................................................

APPLICATION.......................................................................................................................................

AVERTISSEMENT..................................................................................................................................

INSTRUCTIONS GENERALES DE SECURITE...........................................................................................

..............................................................................................................

SYMBOLES...........................................................................................................................................

INSTRUCTION D’OPERATION...............................................................................................................

NETTOYAGE ET MAINTENENCE...........................................................................................................

ENVIRONNEMENT...............................................................................................................................

RESOLUTION DE PROBLEMES..............................................................................................................

INSTRUCTIONS DE SECURITE

Modèle MPRH620/24V MPRH800/26V

Le code d’ 111-0907 111-0908

La tension 220-240V～50/60Hz 220-240V～50/60Hz

La puissance nominale d’entrée 620W 800W

La vitesse à vide 0-1000/min 0-1200/min

L'énergie maximum d'impact 2.5J 2.8J

Le diamètre maximum de perçage Le bois 30mm 30mm

Le steel 13mm 13mm

Le béton 24mm 26mm

SDS Plus SDS Plus

La mode de f nt 3 3

câble Caoutchouc

Longueur de câble 2M 2M

Poids suivant EPTA-Procedure 01/2003 2.8 KG 3.2 KG

Niveau sonore et vibra

LpA niveau de pression acous 91 dB(A) 89.86 dB(A)

LWA niveau de ppuissance acous 104 dB(A) 100.86dB(A)

3 dB(A) 3 dB(A)

Valeur d'émission des vibra 6.809 m/s² 14.971 m/s²

1.5 m/s² 1.5 m/s²

Caoutchouc

9 FR

s’écarter de celui qui a été indiqué. Si c’est le cas, le degré d’infuence peut fortement augmenter au cours

de l’ a

Pour une es a précise de l’inﬂuence vibratoire pendant uncertaintemps d’ sa il est

recommandé de prendre aussi enconsidéra les espaces de temps pendant lesquels l’appareil est

éteint ou sous tension, mais pas vraiment Ceci peut réduire considérablement l’inﬂuence vibratoire

pendant toute la durée du travail.

Entretenez l’ et ses accessoires enbon état. Gardez vos mains chaudes au cours de son a –

cela va diminuer les conséquences néga ves lorsque vous travaillez à des hauts degrés de vibra

APPLICATION

L’ est conçu pour le perçage de percussion dans le béton, la brique et dans la pierre naturelle ainsi que

pour d’autres travaux de burinage légers; pour le perçage dans le bois, le métal et les ma res plas

ainsi que pour le vissage il est nécessaire d’ res spéciﬁques

est décidé à l’améliora con et au perf nt de ses produits existants.

Par conséquent, la performance technique et le design des produits peuvent varier sans préavis; nous vous

présentons nos excuses pour toute possible gêne occasionnée due à cela. Lisez et suivez les ins de

mise-en-route ainsi que les conseils de sécurité avant la premièr aConserver ce manuel.

AVERTISSEMENT

Avant d’eﬀectuer aucun réglage, l’entre ou la maintenance : débrancher la machine en re rant la prise

électrique. Lisez tous les av nts de sécurité et les ins Ne pas suivre ces av nts et

ces ins pourraient entraîner un choc électrique, un incendie et/ ou des blessures graves. Assurez-

vous que la tension correspond aux données inscrites sur la machine. Les matériaux d’emballage ne sont

pas de jouets! Les enfants ne doivent pas jouer avec des sacs en plas ﬀoca

Le niveau de pression acous peut dépasser 85dB(A) dans le lieu de travail. Dans ce cas-là, porter des

prot ves.

INSTRUCTIONS GENERALES DE SECURITE

ATTENTION! Lisez tous les av nts de sécurité et toutes les ins . Ne pas suivre les

vaver ments et instruc peut entraîner unchoc électrique, unincendie et/ou de graves blessures

sur les personnes. Conservez tous les av nts et toutes les ins pour pouvoir s’y reporter

ultérieurement. La no d’”ou électroporta f” dans les aver nts se rapporte à des ou s

électriques raccordés au secteur (avec câble de raccordement) et à des os électriques à ba erie (sans

câble de raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL

a) Maintenez l’endroit de travail propre et bien éclairé. Unlieu de travail endésordre ou mal éclairé

augmente le risque d’accidents.

b) N’ sez pas l’appareil dans un environnement présentant des risques d’explosion et où se trouvent

des liquides, des gaz oupoussières inﬂammables. Les ouélectroporta fs génèrent des é celles

risquant d’enﬂammer les poussières ou les vapeurs.

c) Tenez les enfants et autres personnes éloignés durant l’ a de l’ électroporta f. Encas

d’ina en vous risquez de perdre le contrôle sur l’appareil.

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE

a) La ﬁche de secteur de l’ électroporta doit être appropriée à la prise de courant. Ne modiﬁez en

aucun cas la ﬁche. N’ ez pas de ﬁches d’adaptateur avec des appareils avec mise à la terre. Les ﬁches

non modiﬁées et les prises de courant appropriées réduisent le risque de choc électrique.

b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et

réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.

c) N’exposez pas l’ électroporta fà la pluie ou à l’humidité. La pénétra d’eau dans unou l

électroporta nte le risque d’un choc électrique.

d) N’ ez pas le câble à d’autres ﬁns que celles prévues, n’ ez pas le câble pour porter l’appareil

ou pour l’accrocher ou encore pour le débrancherde la prise de courant. Maintenez le câble éloigné des

10FR

sources de chaleur, des grasses, des bords tranchants ou des de l’appareil en rota Un

câble endommagé ou torsadé augmente le risque d’un choc électrique.

e) Au cas où vousseriez l’ roporta ’extérieur sez une rallonge autorisée homologuée

pour les applica extérieures. L’ a d’une rallonge électrique homologuée pour les applica

extérieures réduit le risque d’un choc électrique.

f) Si l’usage d’un dans un emplacement humide est inévitable, sez un disjoncteur de fuite à la

terre. L’ a ’un disjoncteur de fuite à la terre réduit le risque de choc électrique.

3) SECURITE DES PERSONNES

a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en nt l’ l

électroporta N’ ez pas l’appareil lorsque vous êtes fa gué ouaprès avoir consommé de l’alcool,

des drogues ou avoir pris des médicaments. Unmoment d’ina en on lors de l’ sa on de l’appareil peut

entraîner de graves blessures sur les personnes.

b) Portez des équipements de protec . Portez toujours des lune es de prote . Le fait de porter

des équipements de protpersonnels tels que masque anres, chaussures de sécurité

an rapantes, casque de prot ou prot acous suivant le travail à eﬀectuer, réduit le risqué

de blessures.

c) Evitez tout démarrage intempesS’assurez que l’interrupteur est en posi arrêt avant de brancher

l’ ausecteur et/ouaubloc de ba eries, de le ramasser oude le porter. Porter les s enayant

le doigt sur l’interrupteur ou brancher des oudon’t l’interrupteur est enposi marche est source

d’accidents.

d) Enlevez tout de réglage ou toute clé avant de me re l’appareil en nt. Une clé ou un

rouvan rota causer des blessures.

e) Ne sures ez pas vos capacités. Veillez à garder toujours une stable et équilibrée. Ceci vous

permet de mieux contrôler l’appareil dans des situa aendues.

f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux,

vêtements et gants éloignés des s de l’appareil en rota . Des vêtements amples, des bijoux ou

des cheveux longs peuvent être happés par des pièces en mouvement.

g) Si des s servant à aspirer ou à recueillir les poussières doivent être vériﬁez que ceux-

ci soient eﬀvement raccordés et qu’ils sont correctement . L’ sa des collecteurs de

poussière réduit les dangers dus aux poussières.

4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL ELECTROPORTATIF

a) Ne surchargez pas l’appareil. ez l’ électroporta approprié au travail à eﬀectuer.Avec l’

électroporta f approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est

prévu.

b) N’ ez pas un électroporta don’t l’interrupteur est défectueux. Un électroporta qui ne

peut plus être mis en ou hors f nt est dangereux et doit être réparé.

c) Débranchez la ﬁche de la source d’alimentaen courant et/ou le bloc de ba eries de l’ avant

tout réglage, changement d’accessoires ou avant de ranger l’ Ce e mesure de préc empêche

une mise en f nt par mégarde.

d) Gardez les électroporta s non hors de portée des enfants. Ne perme ez pas l’ a

de l’appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ouqui n’ont pas luces

instruc.Les ou électroporta fs sont dangereux lorsqu’ils sont u és par des personnes non

e) Prenez soin des électroporta s. Vériﬁez que les par es en mouvement fonc ent

correctement et qu’elles ne soient pas coincées, et contrôle nt cassées ou endommagées

de telle sorte que le bon fnt de l’appareil s’en trouve entravé. Faites réparer les s

endommagées avant d’ l’appareil. De nombreux accidents sont dus à des électroporta fs mal

entretenus.

f) Maintenez les de coupe aiguisés et propres. Des soigneusement entretenus avec des bords

tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g) U sez les ouls électroporta s, les accessoires, les ous à monter etc. conformément à ces

ins Tenez compte également des c de travail et du travail à eﬀectuer. L’ a des

roporta fs à d’autres ﬁns que celles prévues peut entraîner des situa gereuses.

5) SERVICE

a) Ne faites réparer votr roporta rsonnel qualiﬁé et seulement avec des pieces de

11 FR

rechange d’origine. Ceci permet d’assurer la sécurité de l’appareil.

INSTRUCTIONS DE SECURITE

•Portez des prot ves (l’e rovoquer une perte de l’

•U lisez la(les) poignée(s) auxiliaire(s) fournie(s) avec l’ou(la perte de contrôle peut provoquer des

blessures)

• Faites a en aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui

risqueraient d’endommager très fortement votr evez-les avant de commencer le travail

• Tenez toujours le c

•Fixez solidement la pièce à travailler (une pièce ﬁxée à l’aide de fs de ﬁxa est davantage

assure que si elle était tenue à la main)

• Lorsque vous rangez votr teur doit être coupé et les pièces mobiles complètement arrêtées

ez un câble de prolongement complètement déroulé et de bonne qualité d’une capacité de 16 A

•Encas de dysf nt électrique ou mécanique, me ez directement l’ hors service et

débranchez la ﬁche

•Maxprone peut se porter garant du bonfoncnt de cet ou que s’il a été u avec les

accessories appropriés en vente chez votre distributeur Maxpro

•La vitesse admissible des accessoires u doit être au moins aussi élevée que la vitesse à vide

maximale de l’

• Ce êtr rsonnes de moins de 16 ans

•Encas de blocage de la mèche (générant une contre-réac violente et dangereuse), éteignez

immédiatement l’

•sez des détecteurs appropriés aﬁn de localizer la présence de conduites électriques oubien

s’adresser à la société locale de dis n(uncontact avec des lignes électriques peut provoquer

unincendie et une décharge électrique;le fait d’endommager une conduite de gaz peut entraîner une

explosion;le fait d’endommager une conduite d’eau peut entraîner des dégâts matériels ou causer une

décharge électrique)

•Tenez l’ par les surfaces de préhension isolées, lors de la réalisa d’une opéra aucours

de laquelle l’accessoire de coupe peut entrer en contact avec un câblage non apparent ouson propre

câble d’alimenta n(le contact avec unﬁl sous tensionpeut également me re sous tensionles s

métalliques de l’ et provoquer un choc électrique sur l’opérateur)

•La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains

minéraux et diﬀérents métaux, peut être nocive (le contact avec la poussière ou soninhala peut

provoquer des r allergiques et/ou des maladies respiratoires chez l’opérateur ou des personnes se

trouvant à proximité);portez un masque an ssières et travaillez avec un appareil de dépoussiérage

lorsqu’il est possible d’en connecter un

•Certains types de poussières sont classiﬁés comme étant cancérigènes (tels que la poussière de chêne

ou de hêtre), enencombinaisonavec des addi fs de traitement du bois;portez un masque

an res et travaillez avec un appareil de dépoussiérage lorsqu’il est possible d’en connecter un

• Suivez les dir ves na rela ves au dépoussiérage pour les matériaux à travailler

•Ne travaillez pas de matériaux contenant de l’amiante (l’amiante est considérée comme étant

cancérigène)

• Si le câble est endommagé ou rompu pendantle travail, n’y touchez pas, mais débranchez immédiatement

la prise

•N’ ez jamais d’ avec uncâble endommagé; faites-le remplacer par un technicienqualiﬁé•Contrôlez

toujours si la tensionsecteur correspond à la tensionindiquée sur la plaque e signalé del’ou (les

conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)

•Assurez-vous des forces enjeu consécuves au blocage (spécialement durant le perçage des

métaux); ez toujours la poignée auxiliaire et adopte ravail stable et sûre

•Débranchez toujours l’ avant tout réglage ou changement d’accessoire

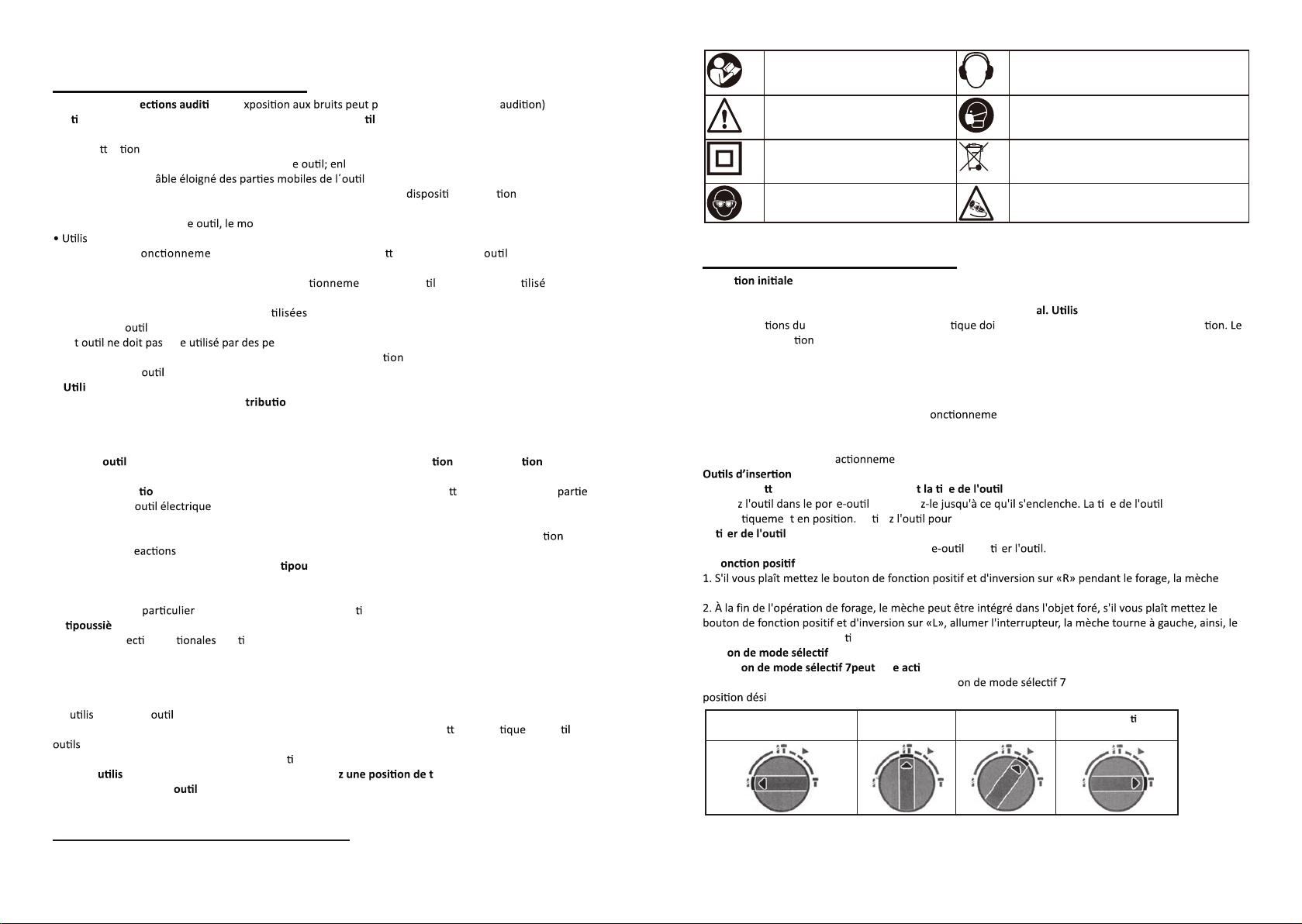

LES DESCRIPTION DES SYMBOLES

12FR

INSTRUCTION D’OPERATION

Opéra

Avant de commencer au travail, examinez toujours la zone de travail pour les lignes électriques cachées,

conduites de gaz et d'eau, par exemple avec un détecteur de mét ez toujours le voltage correct!

Les spéciﬁca voltage sur la plaque signalé vent correspondre à la tension d'alimenta

cordon d'alimenta et la ﬁche doivent être en parfait état.

Travailler sur le stand de forage

Verrouillage: Appuyez sur l'interrupteur ON / OFF 8 et verrouillez avec le bouton 10.

Déverrouillage: Appuyez sur l'interrupteur ON / OFF 8 et libérer.

Régulateur de vitesse

La vitesse de forage est réglable en cours de f nt en augmentant ou en diminuant la pression

exercée sur l'interrupteur ON / OFF 8.

Contrôler la vitesse permet le démarrage lent de trous dans le plâtre ou des carreaux. Ceci empêche le trou

de devenir agrandi ou le frnt du matériau.

Faites un ne oyage et graissez légèremen g avant d'insérer.

Tournet et pousse g verrouille

automanRe re vériﬁer si elle est verrouillée correctement.

Re r

Repoussez la douille de verrouillage 2 du port et re r

La fet d'inversion:

tourne à droite, puis, allumer l'interrupteur pour commencer le forage.

mèche peut lentement se re rer de l'objet foré.

Bout

Le bout êtr vé quand le courant de la machine est coupé.

Appuyez sur le bouton de déverrouillage 6 du boutet déplacez le bouton sur la

rée.

Forage Forage par

percussion

Réglage duciseau

(Verrou diﬀérent)

Burinage (Rota on OFF)

(image.1)

(image.6)

(image.2) (image.3)

Lire aenvement la noce Munissez-vous d’une protecon acousque

Averssement Porter un masque an-poussière

Double isolaon pour une protecon

supplémentaire

Ne pas jeter les appareils électroporafs dans

les ordures ménagères!

Protecon des yeux Protéger vos mains et vos pieds de toutes les

ouvertures

13 FR

Régler et verrouiller l'angle burinage:

S'il est nécessaire d'ajuster l'angle de burinage pendant burinage, s'il vous plaît meez le bouton de

Les valeurs ci-dessus sont approxima ves et peuvent être modiﬁées 242424conformément au diamètre

du trou et au caractère spéciﬁque du matériel.

NETTOYAGE ET MAINTENANCE

Avant toute interven re rez la ﬁche d'alimenta

Pour un travail sécuritaire et adéquat, gardez toujours la machine et les fentes de vena ropre.

Ne oye ntag nt.

Si la machine doit arriver malgré tous les soins apportés à la fabrica et les tests, la répara être

eﬀectuée par un agent des services après-vente agr axpro.

ENVIRONNEMENT

Ne jete et l’emballage dans les ordures ménagères

- conformément à la dir ve européenne 2002/96/EG rela ve aux déchets d’équipements électriques ou

électroniques, et à sa tr a a vent être

collectés séparément et faire l’objet d’un recyclage respectueux de l’environnement

DÉPANNAGE

Descrip Causes possibles Méthode de dépannage

La machine ne marche pas La ﬁche ne branche pas dans la

prise d'alimenta

Brancher la ﬁche dans la prise de

courant

Hors de circuit Réparer et connecter la source

d'alimenta

L'interrupteur n'est pas mis sous

tension

Allumer l'interrupteur

Le mauvais contact de

l'interrupteur

Remplacer l'interrupteur par le

professionnel

La bobine de rotor ou stator brûlée Remplacer le stator ou le rotor par

le professionnel

L'usure de balai de charbon Remplacer le balai de charbon par

le professionnel

La connexion du stator débrayé Ressouder ou embrayer la

connexion par professionnel

Sans contact entre le balai de

charbon et le commutateur

Remplacer le balai de charbon par

le professionnel

Réglage duciseau

(Verrou diﬀérent)

Table de vitesse

Applica on Interrupteur de

mode sélec f

Contrôle de vitesse

SE/SER

Burinage

Forage par percussion

Béton / roche

Forage

Bois / acier

(image.7)

14FR

La machine démarre trop

lentement pour a eindre la

vitesse de f nt

canique bloquéeDemander aux professionnels à

contrôler la mécanique

La tension d'alimenta faible Ajuster la tension d'alimenta

Le contact brulé de l'interrupteur Remplacer l'interrupteur par le

professionnel

La machine marche avec la grosse

La pression du ressort insuﬃsant

pour le balai de charbon

Remplacer le balai de charbon par

le professionnel

Le balai de charbon trop court en

raison de l'usure

Remplacer le balai de charbon par

le professionnel

La tension d'alimenta rop

élevée

Ajuster la tension d'alimenta

Le mauvais contact entre le balai

de charbon et le commutateur

Remplacer le balai de charbon par

le professionnel

Le feu de bague causé par

l'enroulement du rotor en court-

circuit

Examiner, réparer ou remplacer le

rotor par le professionnel

Le court -circuit des lames de

collecteur a causé le feu torique

Remplacer le rotor par le

professionnel

La machine n'a eint pas la

puissance nominale

La surcharge du circuit causée par

l'éclairage, l'équipement commun

et d'autres appareils électriques

Ne pas ser d'autres équipements

communs ou appareils électriques

sur le circuit connecté par la

machine

La machine est facile à surchauﬀer La surcharge d'électromoteur a excessive

d'électromoteur

La tête de trépan est trop

émoussée

Remplacer la tête de trépan

Le lubriﬁant est insuﬃsant dans le

réducteur ou le lubriﬁant pourrit

ou sa qualité change

Ajouter ou remplacer le lubriﬁant

par le personnel professionnel

Le refroidissement insuﬃsant du

moteur

Eﬀacer les poussières à la s d'air

de la machine

Il n'y a pas d'entretoise dans la

machine

La fourche e ou le palier est en

panne

Vériﬁer et changer la fourche e

ou le palier par le personnel

professionnel

La machine n'a pas d'impactLe cylindre de l'air ou est en panne Vériﬁer et changer le cylindre de l'air

ou par le personnel professionnel

Le joint d'étanchéité est en panneChanger le joint d'étanchéité par le

personnel professionnel

Le piston est endommagé ou le

lubriﬁant est insuﬃsant

Remplacer le piston ou ajouter

du lubriﬁant par le personnel

professionnel.

Le fourreau d'impact est bloqué Ne oyer et réparer le fourreau

d'impact par le personnel

professionnel.

Le palier basculant est glissant et

ne peut pas être bloqué à point

Changer le palier basculant par le

personnel professionnel

ge de piston est cassée Chang ge de piston par le

personnel professionnel

Le moteur est en marche, mais la

tête de trépan ne f

L'engrenage de rotor est

endommagé

Remplacer l'interrupteur par le

professionnel

15 FR

Le grand engrenage est

endommagé

Changer le grand engrenage par le

personnel professionnel

L'engrenage de l'embrayage est

glissant

Changer l'engrenage de l'embrayage

par le personnel professionnel

16ES

DATOS TÉCNICOS

El nivel de emisiónindicadoenla presente informaciónha sidomedidode acuerdocon unensayo

estandarizadorecogidoenEN 60745 y puede usarse para comparar una herramienta con otra. Puede

zarse para un informe preliminar de exposición.

El nivel de emisiónde vibraciones declaradose aplica a las principales aplicaciones de la herramienta.

De todos modos, si la herramienta se za para aplicaciones diferentes, con accesorios diferentes o

Contenido

DATOS TéCNICOS.................................................................................................................................

APLICACIóN.........................................................................................................................................

ADVERTENCIA......................................................................................................................................

INSTRUCCIONES GENERALES DE SEGURIDAD......................................................................................

SíMBOLOS...........................................................................................................................................

INSTRUCCIóN DE OPERACIóN.............................................................................................................

LIMPIEZA Y MANTENIMIENTO............................................................................................................

AMBIENTE..........................................................................................................................................

SOLUCIONES DE AVERíAS...................................................................................................................

INSTRUCCIONES DE SEGURIDAD .........................................................................................................

Modelo MPRH620/24V MPRH800/26V

Códig 111-0907 111-0908

Tensión nominal 220-240V～50/60Hz 220-240V～50/60Hz

Potencia nominal 620W 800W

Golpes por minuto 0-1000/min 0-1200/min

Energía de impacto2.5J 2.8J

Capacidades Madera 30mm 30mm

Acero13mm 13mm

Hormigón24mm 26mm

Portaherramientas SDS Plus SDS Plus

Modo de funcionamiento3 3

Cable Goma

Longitud del cable 2M 2M

Peso según EPTA-Procedure 01/2003 2.8 KG 3.2 KG

Información sobre ruidos y vibraciones

Nivel de presión acús ca LpA 91 dB(A) 89.86 dB(A)

Nivel de potencia acús ca LWA 104 dB(A) 100.86dB(A)

re 3 dB(A) 3 dB(A)

Valor de vibraciones generadas 6.809 m/s² 14.971 m/s²

re 1.5 m/s² 1.5 m/s²

Goma

17 ES

pobremente mantenida, la emisión de vibraciones puede variar. Estopuede aumentar signiﬁca vamente el

nivel de exposición duranttotal de trabajo.

Una es del nivel de exposicióna la vibracióntambiéndebería tener encuenta el enque

la máquina está apagada ocuandoestá enmarcha, perono trabajando. Estopuede reducir de forma

importante el nivel de exposición duranttotal de trabajo.

Mantenga la herramienta, los accesorios y sus propias manos calientes mientras trabaje con el taladro, con

el ﬁn de reducir el doloroso efecto de las vibraciones.

APLICACIÓN

La herramienta ha sido diseñada para taladrar con percusiónen hormigón, ladrilloy piedra, así como para

trabajos ligeros de cincelado; para taladrar sin percusiónen madera, metal y materiales sinté cos así como

para at zarse accesorios especíﬁcos

se dedica a la mejora y perfeccionamientode los productos existentes con amente.

Por lotanto, el conceptode rendimientoy diseñotécnicode los productos puedenvariarse sinel previo

aviso. Disculpa por cualquier posible incoveniente.

Por favor lea y siga las instrucciones de funcionamientoy las informaciones de seguridad antes de zarlo

por la primera vez. Y Mantenga el manual bien.

ADVERTENCIA

Por favor quite el enchufe de la tomacorriente antes de realizar cualquiera conﬁguración, reparacióno

mantenimiento.

Por favor lea todas las advertencias e instrucciones relacionadas a la seguridad. La falla de seguir las

advertencias e instrucciones puede resultarse enlos choques eléctricos, los incendios y/olas lesiones

graves.

Asegúrese deque el voltaje se corresponde a la e et ¡Los materiales del embalaje

no son juguetes! ¡Los niños no deben jugar con las bolsas plás cas! ¡Peligro de la sofocación!

La salida del ruido de la herramienta de potencia puede exceder a 85dB(A) en el lugar de trabajo. En este

caso, por favor ponga con la protección de los oídos.

INSTRUCCIONES GENERALES DE SEGURIDAD

ATENCIÓN! Lea íntegramente estas advertencies de peligro e instrucciones. Encaso de no atenerse

a las advertencias de peligroe instrucciones siguientes, ellopuede ocasionar una descarga eléctrica,

unincendioy/olesióngrave. Guardar todas las advertencias de peligro e instrucciones para futuras

consultas. El término “herramienta eléctrica” empleado en las siguientes advertencias de peligrose reﬁere

a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por

acumulador (o sea, sin cable de red).

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de trabajo. El desorden ouna iluminación deﬁciente en las

áreas de trabajo pueden provocar accidentes.

b) No e la herramienta eléctrica en un entorno con peligro de explosión, en el que se

encuentrencombus gases o material en polvo. Las herramientas eléctricas producen chispas

que pueden llegar a inﬂamar los materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras personas de su área de trabajo al emplear la

herramientaeléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

2) EGURIDAD ELÉCTRICA

a) El enchufe de la herramienta debe corresponder a la toma de corriente zada. No es admissible

modiﬁcar el enchufe en forma alguna. No emplear adaptadores en herramientas dotadas con una toma

de ra. Los enchufes sin modiﬁcar adecuados a las r vas tomas de corriente reducen el riesgode

una descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas a ra como tuberías, radiadores, cocinas y

refrigeradores. El riesgoa quedar expuestoa una descarga eléctrica es mayor si su cuerpo contacto

con t ra.

18ES

c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Existe el peligrode

recibir una descarga eléctrica si penetran líquidos en la herramienta.

d) No el cable de red para transportar o colgar la herramienta, ni re de él para sacar el enchufe

de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes opiezas

móviles. Los cables de red dañados oenredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica en laintemperie e solamente cables de prolongación

homologados para su uso en exteriores. zación de un cable de prolongación adecuado parasu uso en

exteriores reduce el riesgo de una descargaeléctrica.

f) Si el funcionamiento de una herramienta eléctricaen un lugar húmedo fuese inevitable, e

uncortacircuito de fuga a ra. El usode uncortacircuitode fuga a ra reduce el riesgode descarga

eléctrica.

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta con prudencia. Nola herramienta eléctrica si

estuviesecansado, ni bajo los efectos de alcohol, drogas omedicamentos. El no estar atentodurante el uso

de unaherramienta eléctrica puede provocarle serias lesiones.

b) un equipo de protección personal y en todo caso unas gafas de protección. El riesgoa lesionarse

se reduce considerablemente si, dependiendo del y la aplicación de la herramienta eléctrica empleada,

za un equipo de protección adecuado como una mascarilla an vo, zapatos de seguridad con suela

an zante, casco, o protector vos.

c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada

antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si

transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, osi introduce

el enchufe enla toma de corriente con la herramienta eléctrica conectada, ellopuede dar lugar a un

accidente.

d) Re re las herramientas de ajuste o llaves ﬁjas antes de conectar la herramienta eléctrica. Una

herramienta ollave colocada enuna pieza rota va puede producer lesiones graves al accionar la

herramienta eléctrica.

e) Sea precavido. Trabaje sobre una base ﬁrme y mantenga el equilibrio en todo momento. Ellole

rá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.

f) Lleve puesta una ves nta de trabajo adecuada. No ves nta amplia ni joyas. Mantenga su

pelo, ves nta y guantes alejados de las piezas móviles. La ves nta suelta, las joyas y el pelo largose

pueden enganchar con las piezas en movimiento.

g) Siempre que sea zar equipos de aspiración o captación de polvo, asegúrese que éstos estén

montados y que sean zados correctamente. El empleo de estos equipos reduce los riesgos derivados

del polvo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ELÉCTRICAS

a) No sobrecargue la herramienta. Use la herramienta prevista para el trabajo a realizar. Con la

herramienta adecuada podrá trabajar mejor y con mayor seguridad dentrodel margende potencia

indicado.

b) No herramientas con un interruptor defectuoso. Las herramientas que no se puedan conectar o

desconectar son peligrosas y deben repararse.

c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta

eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida prevenva reduce el

riesgo de conectar accidentalmente la herramienta.

d) Guarde las herramientas fuera del alcance de los niños y de las personas que no estén familiarizadas

con su uso. Las herramientzadas por personas inexpertas son peligrosas.

e) Cuide sus herramientas con esmero. Controle si funcionan correctamente, sin atascarse, las

partesmóviles de la herramienta, y si existen partes rotas o deterioradas que pudieran afectar al

funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa haga repararla antes

de volv zarla. Muchos de los accidentes se deben a herramientas con un mantenimiento deﬁciente.

f) Mantenga los limpios y aﬁlados. Los mantenidos correctamente se dejan guiar y controlar

mejor.

g) U herramientas eléctricas, accesorios, s,etc. de acuerdo con estas instrucciones,

teniendoen cuenta las condiciones de trabajo y la tarea arealizar. El uso de herramientas eléctricas para

trabajosdiferentes de aquellos para los que han sido concebidaspuede resultar peligroso.

19 ES

5) SERVICIO

a) Únicamente haga reparar su herramienta eléctricapor un profesional, empleando exclusivamentepiezas

de repuesto originales. Solamente así seman ramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD

•rotector vos (el ruido intenso puede provocar sordera)

•Emplee las empuñaduras adicionales suministradas con la herramienta (la pérdida de control sobre

laherramienta puede provocar un accidente)

•Evite los daños que puedan causar los tornillos, clavos y otros objetos sobre la pieza de trabajo;

re relosantes de empezar a trabajar

•Mantenga siempre el cable lejos de las partes móviles de la herramienta

•Asegure la pieza de trabajo (una pieza de trabajo ﬁjada cvos de sujeción o en un

tornillode banco, se man eta de forma mucho más segura que con la mano)

•Ponga atención al guardar su herramienta de que el motór está apagado y las partes móviles estánparados

cables de extensión seguros y completamente desenrollados con una capacidad de 16 amperios

•En el caso de que se produjera un mal funcionamiento eléctrico o mecánico, apague inmediatamente

laherramienta y desconecte el enchufe

•Maxpro únicamente puede garan zar un funcionamientocorrecto de la herramienta, cuando se u cenlos

accesorios adecuados que podrá obtener de su proveedor de Maxpro

camente accesorios cuyo límite de rev como mínimo igual a

lasrevoluciones en vacío máximas de la herramienta

•Esta herramientzarse por personas menores de 16 años

•Si la broca se bloquea inesperadamente (causando una brusca y peligrosa reacción), desconectar

laherramienta inmediatamente

•ratos de detección adecuados para localizar posibles conductores o tuberías ocultas,

oconsulte a su compañía abastecedora (el contacto con conductores eléctricos puede provocar una

descarga eléctrica e incluso un incendio; al dañar una tubería de gas puede producirse una explosión; la

perforación de una tubería de agua pueden causar daños materiales o una descarga eléctrica)

•Sujete la herramienta eléctrica por las superﬁcies de agarre aisladas al realizar trabajos en los que

elaccesorio pueda tocar conductores eléctricos ocultos o el propio cable (el contacto con conductores

bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga

eléctrica)

•El polvo del material, como por ejemplo la pintura que con o, algunas especies de

madera,minerals y metal podrían ser dañinos (el contacto o inhalación del polvo podría producir reacciones

alérgicas y/o transtornos respiratorios al operador u otras personas cerca); cara contra el

polvo y trabaje c vo de extracción de polvo cuando lo conecte

•Ciertvo están catalogados como cancerígenos (por ejemplo el polvo de roble y de haya)

especialmente junto c vos para el acondicionamiento de la madera; cara contra el

polvo y trabaje c vo de extracción de polvo cuando lo conecte

•Siga la norma va nacional en cuanto a extracción de polvo, en función de los materiales que vayan aser

zados

•No trabaje materiales que contengan amianto (el amianto es cancerígeno)

•Si llega a dañarse o cortarse el cable eléctrico durante el trabajo, no tocar el cable, sino

extraerinmediatamente el enchufe de la red

zar la herramienta cuando el cable esté dañado; hágalo cambiar por una persona caliﬁcada

•Compruebe siempre que la tensión de alimentación es la misma que la indicada en la placa

decaracterís cas de la herramienta (las herramientas de 230V o 240V pueden conectarse también a 220V)

•Tenga cuidado con las fuerzas resultantes del bloqueo (sobre todo al taladrar metales); zar siempreel

puño auxiliar y adopte una posición estable

•Desenchufar siempre la herramienta antes de realizar cualquier ajuste o cambiar algún accesorio

DESCRIPCIÓN DE SÍMBOLOS

20ES

INNSTRUCCIONES DE USO

Puesta en funcionamiento

Antes de empezar a trabajar con el aparato, examine siempre el área de trabajo para ver si existen líneas

eléctricas ocultas, tuberías de gas y agua, por ejemplo, con un detector de metal.

re la tensión de alimentación correcta! Las especiﬁcaciones de tensión en la placa de

caracterís cas deben corresponder con la tensión de alimentación, y el cable de alimentación y el enchufe

deben estar en perfectas condiciones.

Trabajar sobre la base del taladro

Bloqueo: Pulse el interruptor ON / OFF (8) para intercambiar y pulse el botón (10) para bloquear.

Desbloqueo: Pulse el interruptor ON / OFF (8) de nuevo para liberarlo.

Control de velocidad

La velocidad de taladrado se puede ajustar durante el funcionamientomediante el interruptor ON / OFF (8).

El control de velocidad hace posible realizar la operación de taladrar agujeros en el yeso o azulejos, lo cual

evita que la broca se deslice y convro agrandado o la división de material.

Insert

Limpiar y engrasar ligeramente el mango de la herramienta antes de insert

Gire el portaherramientas de la herramienta y empújelo hasta que se encaje. El mango de la herramienta

encaje en su posición de forma automác r ra comprobar si está bloqueado

correctamente.

Extr

Empuje hacia atrás el manguito de bloqueo (2) del soporte de la herramienta y re r ra.

Funciones de girvo y nega vo

1. Por favor, ponga el botón de la función de girvo y nega vo en la posición “R”, cuando está en los

trabajos de la función de taladro, y en este momento, la broca es de giro a derecho, arranque el

interruptor, puede realizar los trabajos de la función de taladro.

2. Después de terminar los trabajos de la función de taladro, la broca profundiza en el objeto que está

siendo taladrado, se puede poner el botón de la función de girvo y nega vo en la posición de “L”,

arranque el interruptor, y en este momento, la broca es de giro a izquierda, y la broca podrá salir del

objeto que está siendo taladrado lentamente.

El botón de selección del modo

El selector de modo (7) se puede ajustar sólo y cuando la máquina está apagada.

Pulse el botón de liberación (6) en el selector de modo (7) y mueve la perilla a la posición deseada.

Perforación Perforación con

percusión

Ajuste del cincel

(Bloqueode vario)

Cincelado

(RotaciónOFF)

(Figura.1)

(Figura.6)

(Figura.3)(Figura.2)

Leer el manual Ponerse protección de los oídos

Advertencia Ponerse máscara de polvos

Aislamiento doble No debe disponer los aparatos viejos enla

basura domésca

Ponerse gafas de seguridad Mantenga sus manos y pies fuera de todas las

aberturas

21 ES

Ajuste y bloqueo del ángulo de la cabeza de cincel

zo, por favor, ponga el botón de función en la posición de

“Figura”, si necesita ajustar el ángulo de la cabeza de cincel, en este momento, puede ajustar el ángulo de

la cabeza de cincel de acuerdo con el ángulo necesario para el objetoque está siendo cincelado, después de

ajustar el ángulo, y luego, ponga el botón de función en la posición de "Figura", y en este punto, el ángulo

de la cabeza de cincel será bloqueado, no se puede girar.

diámetro del agujero y las caracterís cas de los materiales.

MANTENIMIENTO Y LIMPIEZA

Antes de realizar cualquier manipulación en el aparato asegúrese de desconectar el enchufe de la red

Para poder trabajar con seguridad, mantenga el aparato y las rejillas de venre.

Limpie la herramienta diariamente.

Si la máquina llegase a averiarse a pesar de los esmerados procesos de fabricación y control, la reparación

deberá encargarse a un agente de servicio técnico autorizado para herramientas eléctricas maxpro.

AMBIENTE

No deseche las herramientas eléctricas, los accesorios y embalajes junto con los residues domés cos

- de conformidad con la Dirva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos

y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuy aya llegado

a su ﬁn se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias

ecológicas.

SOLUCIÓN DE PROBLEMAS

Problemas y fallos Posibles causas Solución de problemas

La máquina no trabaja El enchufe no está enchufado en la

toma de corriente

Enchufar el enchufe en una toma de

corriente

Cortocircuito en la fuente de

alimentación

Reparar la fuente de alimentación

El interruptor no está encendido Encender el interruptor

El interruptcontactoCambair el interruptor por un

profesional

La bobina del rotor o el estator

están quemados

Cambiar el estator o el rotor por un

profesional

Desgaste total de las escobillas de

carbón

Cambiar las escobillas de carbón por

un profesional

La conexión del cableado de

estator está desenganchado

Re-soldar o conectar por un

profesional

Ajuste del cincel

(Bloqueode vario)

Tabla de velocidad

Aplicación Selector de modos Control de velocidad

SE/SER

Cincelado

Perforaciócon

percusión

Concreto/roca

Perforación

Madera/acero

(Figura.7)

22ES

Las escobillas de carbón no está en

contacto con el conmutador

Cambiar las escobillas de carbón por

un profesional

La máquina se enciende

lentamente y no alcanza a la

velocidad de operación

Partes de las piezas mecánicas

están atascadas

Revisar y comprobar las partes

mecánicas por un profesional

La tensión de la fuente de

alimentación es baja

Ajustar la tensión de la fuente de

alimentación

Los contactos eléctricos de los

interruptores están quemados

Cambiar el interruptor por un

profesional

Durante el funcionamiento, la

máquina sale muchas chispas

La presión del resorte de las

escobillas de carbón no es

suﬁciente

Cambiar las escobillas de carbón por

un profesional

Las escobillas de carbón están

demasiadas cortas por desgaste

Cambiar las escobillas de carbón por

un profesional

La tensión de la fuente de

alimentación es demasiada alta

Ajustar la tensión de la fuente de

alimentación

Las escobillas de carbón enen mal

contacto con el conmutador

Cambiar las escobillas de carbón por

un profesional

Cortocircuito en el bobinado del

rotor y forma un anillo de fuego

Comprobar y reparar, o cambiar el

rotor por un profesional

El cortocircuito en segmentos del

conmutador y forma un anillo de

fuego

Cambair el rotor por un profesional

La máquina no alcanza la potencia

nominal

Sobrecarga en el circuito debido

a la iluminación, los equipos

tarios u otros productos

eléctricos.

zar otros equipos públicos o

productos eléctricos en el circuito

que conecta la máquina

La máquina se calienta fácilmente Sobrecarga del motor Evitar la sobrecarga del motor

El taladro está demasiado

desaﬁlado

Cambiar el taladro

Falta del aceite lubricante en la

caja de cambios o que el aceite

está caducado

Añadir o cambiar el aceite lubricante

por un profesional

La refrigeración del motor no es

suﬁciente

Limpiar el polvo en la salida de aire

de la máquina

cambio de

marcha

Daños en el desplazador o el

cojinete

Comprobar y cambiar el desplazador

o el cojinnete por un profesional

za de

impacto

El cilindro o el manguito giratorio

están dañados

Comprobar y cambiar el cilindro o el

mango giratorio por un profesional

Desgaste en anillo en forma de OCambiar el anillo en forma de O por

un profesional

Daños en el pistón o le falta de

lubricación

Cambiar el pistón o añadir el aceite

lubricante por un profesional

El conductor de impacto está

atascado

Reparar el conductor de impacto

por un profesional

Se desliza el eje de ranura o el

cojinete de los columpios y no se

ﬁja en su posición

Cambiar el eje de ranura o el

cojinete de los columpios por un

profesional

Fractura en el vástago del pistón Cambiar el vástago del pistón por un

profesional

23 ES

El motor trabaja pero el taladro

no se gira

Roturas en el engranaje del rotor Cambair el rotor por un profesional

Roturas en el engranaje grandeCambair el engranaje grande por un

profesional

El engranaje de embrague se

desliza

Cambiar el engranaje de embrague

por un profesional

24RU

Содержание

ОБЩИЕ УКАЗАНИЯ

При покупке изделия в розничной торговой сети требуйте проверки его работоспособности и комплект-

ности, а также штампа торгующей организации и даты продажи в гарантийном талоне.

Чтобы избежать недоразумений внимательно ознакомьтесь с данной Инструкцией. Обращаем Ваше

внимание на исключительнобытовоеназначение данного изделия, т.е. оно не должно использоваться

для профессиональных работ или в коммерческих целях.

На изделии размещены специальные пиктограммы, обращающиеВаше внимание на наиболее важные

моменты.

ОБЩИЕ УКАЗАНИЯ...............................................................................................................................24

СЕРТИФИКАЦИЯ....................................................................................................................................24

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.......................................................................................................26

НАЗНАЧЕНИЕ..........................................................................................................................................26

КОМПЛЕКТ ПОСТАВКИ.........................................................................................................................26

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ....................................................................................................26

МЕРЫ БЕЗОПАСНОСТИ.........................................................................................................................27

ПОДГОТОВКА КРАБОТЕ........................................................................................................................29

РЕКОМЕНДАЦИИ ПО РАБОТЕ..............................................................................................................30

ОБСЛУЖИВАНИЕ..................................................................................................................................31

ХРАНЕНИЕ..............................................................................................................................................31

ТРАНСПОРТИРОВАНИЕ.........................................................................................................................31

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ ИУТИЛИЗАЦИЯ..............................................................................31

Внимательно прочитайте данную

Инструкцию.

Соблюдайте требования техники безо-

пасности, особенно вблизи свращаю-

щимися(двигающимися) деталямии

инструментами .

Изделиеизготовленопо второму (II)

классу защиты от поражения элек-

трическим током.

Будьте внимательныпри всех ви-

дах работы.

Примите мерыпо экологически

чистой утилизации пришедшей в

негодность упаковки, изделияили

аксессуаров.

Всегда используйте защитные

средства.

СЕРТИФИКАЦИЯ

Изделиесоответствует требованиям технических регламентов Таможенного Союза:«О безопасности

низковольтного оборудования (ТРТС 004/2011), «Электромагнитная совместимость технических средств»

(ТРТС 020/2011), «О безопасности машин и оборудования» (ТР ТС 010/2011).

25 RU

26RU

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель MPRH620/24V MPRH800/26V

Артикул 85080 (111-0907) 85083 (111-0908)

Количество режимов 3 3

Напряжение питания 220-240 В, 50 Гц 220-240 В, 50 Гц

Максимальная потребляемая мощность 620 Вт 800 Вт

Максимальный потребляемый ток 3,1 А 4,0 А

Энергия удара 2,5 Дж 2,8Дж

Число оборотов без нагрузки 0-1000 об/мин 0-1200 об/мин

Тип патрона SDS+ SDS+

Максимальный диаметр сверления

Древесина

Сталь

Бетон

30 мм

13 мм

24 мм

30 мм

13 мм

26 мм

Уровень звукового давления по EN 60745 (104,0±3) дБ(А) (100,86±3) дБ(А)

Уровень акустической мощности по EN 60745 (91,0±3) дБ(А) (89,86,0±3) дБ(А)

Уровень вибрации по EN 50144 (6,809±1,5) м/сек2(14,971±1,5) м/сек2

Материал внешней изоляциикабеля электропитания резина резина

Длина кабеля электропитания 2,0 м 2,0 м

Вес по EPTA-Procedure 01/2003 2,8 кг 3,2 кг

НАЗНАЧЕНИЕ

Электродрель сэлектропневматическим ударным механизмом модель MPRH620/24V иMPRH800/26V (далее по

тексту – перфоратор или машина) предназначен(а) для следующих работ.

1 Сверление отверстий в металлах, пластмассах, дереве – режим сверления.

2 Сверление с ударом (перфорация) отверстий в бетоне, кирпиче, камне и др. аналогичных материалах – режим перфорации.

3 Работа в качестве отбойного молотка в бетоне, кирпиче, камне и др. аналогичных материалах – режим удара.

Перфоратор имеет

1 Универсальный зажимной патронSDS+, ориентированный на работу вударном режимеипозволяющий быстро и

удобно переставлятьсменный инструмент.

2 Выключатель сэлектронным регулятором, позволяющим плавно менятьобороты имощность двигателя взависи-

мости от характера работы.

3 Фиксатор выключателя для облегчения эксплуатации при длительной работе.

4 Переключатель направления вращения (реверс).

5 Дополнительную рукоятку.

6 Двойную электрическую изоляцию активных частей электропривода (класс защиты от пораженияэлектрическим

током – II), что позволяет работать безприменения индивидуальных средств защиты от поражения электрическим током

и не требует заземления перфоратора.

КОМПЛЕКТ ПОСТАВКИ*

Инструкция по эксплуатации

Перфоратор

Дополнительная рукоятка**

Глубиномер**

Кейс **.

*Производитель имеет право на конструктивные изменения сцелью улучшения качества и дизайна, а также на из-

менение комплектацииизделия.

**Принадлежности являются расходным материалом и на них гарантийные обязательства не распространяются.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Конструктивно перфоратор состоит из электрического двигателя, редуктора спреобразователем движения, шпинделя

сударным механизмом и корпуса.

1 Валроторадвигателя имеет передний изадний подшипники качения иведущую шестерню редуктора. Задний

подшипник опирается непосредственнона корпус машины, апередний – на основаниередуктора, которое, всвоюоче-

27 RU

редь, также зафиксировано в корпусе.

2 Двухступенчатый редуктор обеспечивает следующее.

2.1 Понижает обороты двигателя.

2.2 Осуществляет или не осуществляет (взависимости от режимаработы) передачу вращениявала редукторана вал

шпинделя перфоратора. Приэтом обеспечиваются необходимый крутящий момент и обороты шпинделя.

2.3 Осуществляет или не осуществляет (взависимости от режимаработы) преобразование вращения вала редукторав

возвратно-поступательное движение, необходимое для функционирования пневматического ударного механизма шпинделя.

2.4 Выбор режима работы перфоратора осуществляется расположенном в редукторе переключателем режимов 7(см. рис. А).

3 Трубчатыйшпиндель опирается на задний подшипник скольжения, установленный восновании редуктора, и

передний игольчатый подшипник, установленный вкорпусе машины. Это позволяет выдерживать шпинделю имашине в

целом повышенные осевые и радиальные нагрузки.

Впередней части шпиндель имеет SDS+ патрон 1, авнутри – пневматический ударный механизм. Данный меха-

низм преобразует энергию сжатого воздуха вэнергию своего специального ударника, ударяющего вторец сменного

инструмента. Применение данной конструкциипозволяет обеспечить необходимую энергию удара иодновременносни-

зить реактивный удар – отдачу от сменного инструмента черезперфоратор в сторону рук оператора.

Ведомаяшестерняшпинделя оснащена ограничителем крутящего момента, который впроцессе сверленияили

перфорации защищает оператораот получения травм при заклинивании сменного инструмента. При таком инциденте

ведомая шестерня начинает прокручиватьсяна валушпинделя (т.е. шпиндель перестает вращаться), что сопровождается

специфическим треском.

4 Выше описанные узлы установлены в пластиковый корпус.

Вручке корпуса размещен выключатель сэлектронным регулятором оборотов 8(см. рис. А), ификсатором 10. Вы-

ключатель конструктивно объединен спереключателем направлениявращения9, которыйможет переключать половины

обмотки статора кщеткам коллектора, что изменяет направление вращения ротора.

Впередней части корпуса имеется специальная шейка 2(см. рис. А) для установки дополнительной рукоятки 5. Руко-

ятка имеет кольцо, которое затягивается на шейке корпуса или высвобождает ее, если вращать ручку рукоятки соответ-

ственнопо часовойстрелке или против часовой стрелки. Кроме того, рукоятка имеет отверстиепод глубиномер 4ивинт

глубиномера (модель MPRH620/24V) или фиксатор глубиномера (модельMPRH800/26V).

МЕРЫ БЕЗОПАСНОСТИ

Безопасная работа изделия возможнатолько после внимательного изучения потребителем настоящей Инструкции

перед проведением работ ипри условии соблюдения им изложенных вней требований. Несоблюдение этих требований

может стать причиной не только отказов или инцидентов, но икритических отказов или аварий. Вследующих подразде-

лах приведен перечень критических отказов ивозможных ошибочных действий потребителя, которые приводят кинци-

денту или аварии. Там же описаны действия потребителя в этих случаях.

Запрещается эксплуатация изделия

1 Во взрывоопасных помещениях или помещениях с химически активной средой.

2 Вусловиях воздействия капель и брызг, а также на открытых площадках при атмосферных осадках.

3 При несоответствии характеристик электрической сети вместе подключения, указанным вразделе ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ.

4 При неисправной электропроводке или электрической розетке, атакже если их токовые параметры ниже требуе-

мых со стороны изделия (см. раздел ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ).

5 При обнаружении перед работой или возникновении во время работы хотя бы одной изследующих неисправностей:

5.1 Повреждение электрического кабеля или штепсельной вилки.

5.2 Искрение щеток на коллекторе, сопровождающееся появлением кругового огня на его поверхности.

5.3 Появление дыма илизапаха, характерного для горящей изоляции.

5.4 Неисправность илинечеткая работа выключателя.

5.5 Вытекание смазки из вентиляционных прорезей или редуктора.

5.6 Появление нехарактерных звуков (стука).

5.7 Поломки или трещины в патроне, деталях корпуса изделия илидополнительной рукоятки.

5.8 Неисправность сменного инструмента. Неисправный инструмент- это сломанный, тупой, имеющий трещины ивы-

боины или искривленный (приводящий кбиению) бур или сверло.

Запрещается при эксплуатации изделия

1 Заземлятьизделие.

2 Использовать ненадлежащийпо форме, размеру и другим техническим характеристикам сменный инструмент.

3 Оставлятьбез надзора машину, подключенную кэлектросети.

4 Переносить включенную (работающую) машину.

5 Передавать машину лицам, не имеющим права пользоваться ею.

6 Работать сприставных лестниц.

7 Натягивать и перекручивать электрический кабель, подвергать его нагрузкам.

8 Превышать предельно допустимую продолжительность работы (см. раздел РЕКОМЕНДАЦИИ ПО РАБОТЕ).

9 Передавать перфоратор для эксплуатации лицам моложе 18 лет, либо лицам, не имеющим навыков работы сдан-

ным изделием, которые не прошли инструктаж по правилам безопасности ине прочитали данную Инструкцию.

Общие правила безопасности при эксплуатации изделия

1 Учитывайте влияние окружающей среды.

1.1 Не подвергайте изделие воздействиюатмосферных осадков.

28RU

1.2 Не пользуйтесь изделием поблизости от легковоспламеняющихся жидкостей игазов.

1.3 Не пользуйтесь изделием для обработки сырых материалов.

1.4 Позаботьтесь о хорошем освещении.

2 Избегайте физического контакта сзаземленными объектами (металлическими трубами, батареями и т.д.).

3 Перед началом работы проверяйте рабочую зону на наличие скрытых коммуникаций (газопровода, водопровода,

электрической или телефонной проводки и т.д.).

4 Не позволяйте посторонним людям и животным приближаться к месту работы.

5 При работах связанных с образованием пыли пользуйтесь пылеуловителями, особенно в закрытых помещениях.

6 При работе впомещениях сповышенной концентрацией пыли или мелкихопилокдля предотвращения электриче-

ского пробоя необходимо использовать устройства токовойзащиты.

7 Не подвергайте изделие перегрузкам.

7.1 Используйте его строго по назначению.

7.2 Используйте только рекомендованный, соответствующий проводимой работе и исправный сменный инструмент.

7.3 Исключите при работе падение оборотов или остановку двигателя вследствие чрезмерной подачи или заклинива-

ния инструмента. При заклинивании немедленновыключите изделие!

8 Правильно обращайтесь сэлектрическим кабелем изделия.

8.1 Не носите изделие, держась за кабель.

8.2 Для отключения изделия от сети беритесь за штепсельную вилку, а не за кабель.

8.3 Кабель должен бытьзащищен от случайного повреждения (острымигранями, движущимся рабочим инструментом и т.д.).

8.4 Не допускайте непосредственного соприкосновения кабеля сгорячими и масляными поверхностями.

8.5 Если произошёл инцидентикабель поврежден впроцессе работы, то, не касаясь его, выньте вилку из розетки иза-

мените электрический кабель в Сервисном центре.

9 Избегайте непреднамеренного включения.

9.1 Перед подключением вилки электрического кабеля машины ксетевой розетке, проверьте правильность инадеж-

ность соединений всех узлов изделия и убедитесь, что выключатель находится в выключенном положении.

9.2 Отключайте изделиевыключателем при внезапной остановке (вследствиеисчезновения напряжения всети, закли-

нивания движущихся деталей ит.п.).

9.3 Не переносите подключенное ксети изделие, держа палец на выключателе.

10 Пользуйтесь, вслучае необходимости, электрическими сетевыми удлинителями промышленного производства, рассчи-

таннымина ток, потребляемый Вашим изделием (см. раздел ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ).

11 Носите подходящую одежду ииспользуйте защитные средства (защитные очки, пылезащитная маска, наушники ит.

д.). При работе пользуйтесь средствами защиты органов слуха. Воздействиешума может привести к потере слуха.

12 Надежно закрепляйте обрабатываемую деталь.

12.1 При необходимости пользуйтесь тисками или струбциной.

12.2 Запрещается зажимать в тиски само изделие.

13 Содержите впорядке рабочееместо. Прежде чем включить изделие, проверьте, не забыли ли Вы убрать из зоны

работы ключи, отвертки и другой вспомогательный инструмент.

14 Всегда будьте внимательны.

14.1 Обязательно используйте дополнительную рукоятку изделия.

14.2 При всех видах работы обязательнодержите перфоратор обеими рукамитак, чтобы не закрывать вентиляционные

прорези - это защитит от возможных травм из-за попадания рук в рабочую зону.

14.3 Никогда не удерживайте обрабатываемую детальногой, рукой илина коленях. Закрепляйте ее на устойчивой под-

ставке (верстаке). Это является важным условием вминимизации опасности контакта со сменным инструментом, его за-

клинивания или потери контроля над машиной.

14.4 Удерживайте перфоратор только за пластиковую ручку корпуса идополнительную рукоятку, особенновслучае вы-

полненияработ, прикоторых возможнокасание режущим инструментом скрытой электропроводки или кабеля питания

самой машины. Наличие контакта спроводкой, находящейсяпод напряжением, может привести ктому, что шпиндель

также окажется под напряжением, что ведет кпоражению оператора электрическим током вслучае несоблюденияэтого

требования.

14.5 Не отвлекайтесь во время работы, выполняйте еевдумчиво.

14.6 Старайтесь работать вустойчивом положении, постоянно сохраняя равновесие, причем инструмент иобрабаты-

ваемая поверхность должны находиться в поле Вашего зрения.

14.7 Подносите изделие к материалу, скоторым будете работать, только после включения и набора оборотов двигателем.

14.8 Осторожноподводите иотводите инструменткуже начатому отверстию, не допуская его заклинивания или паде-

ния оборотов двигателя из-за чрезмерной подачи.

14.9 По окончанииработ, во время перерыва или перед заменой сменного инструмента после выключенияперфоратора

не кладите его на какую-либо поверхность, прежде чем патронполностью не остановится, т.к. он может зацепитьсяза по-

верхность, что приведет кпотере контроля надизделием исерьезным травмам. Затем обязательноотключите перфоратор

от электросети. Замену сменного инструмента производите только после его остывания до приемлемой температуры.

14.10 Не допускайте механических повреждений, ударов, падения изделия на твердые поверхности ит.п.

14.11 Оберегайте машину от воздействия интенсивных источников теплаили химически активных веществ, атакже от

попадания жидкостей и посторонних твердых предметов внутрь изделия.

14.12 Не рекомендуется работать сизделием, если Вы сильно утомлены, находитесь всостоянии алкогольного опьяне-

ния или принимаете сильнодействующие медикаменты.

29 RU

ПОДГОТОВКА КРАБОТЕ

Внимание!

1Используйте изделие и аксессуары всоответствии снастоящей Инструкцией ивцелях, для которых они предназначены.

2 Использование изделия для других операций ив иных целях, чрезмерная перегрузка или непрерывная работа свы-

ше 20 минут может привести к его выходу изстроя.

3 Ознакомьтесь с предыдущими разделами и выполняйте изложенные в них требования.

Установка дополнительной рукоятки иглубиномера

1. Внимание!Убедитесь, что вилка электрического кабеля отключена от электрической розетки.

2. Установите дополнительную рукоятку 5(см. рис. А) на шейку перфоратора 2, разверните ее вудобное для работы

положение изафиксируйте, вращая ее ручку по часовой стрелке (см. рис. 4). При любых видах работ всегда пользуйтесь

дополнительной рукояткой.

3. Воспользуйтесь входящим вкомплектпоставки глубиномером 4, если необходимо высверлитьотверстиезаданной

глубины. Для этого:

•Модель MPRH620/24V. Отпустите винтфиксации глубиномера на дополнительной рукоятке. Вставьте вотверстие до-

полнительной рукоятки глубиномер. Установите конец глубиномера на одном уровне сконцом сверла или бура, азатем

сдвиньтеглубиномер на расстояние, равное необходимой глубине сверления. Затяните винт глубиномера

•Модель MPRH800/26V.Нажмите иудерживайте кнопку фиксатора глубиномера 4. Вставьте вотверстиедополнитель-

ной рукоятки глубиномер. Установите конец глубиномерана одномуровне сконцом сверла или бура, азатем сдвиньте

глубиномер на расстояние, равное необходимой глубине сверления. Отпустите кнопку фиксатора глубиномера.

Переключение режимов работы

Внимание!

1 Перфоратор имеет переключатель режимов 7(см. рис. А) на три фиксируемых положения.

2 Переключение режимов допускается производить только послевыключенияперфоратора иполной остановки

двигателя.

3 Переключатель допускается переводить из одного положения в другое, предварительно утопив блокиратор6(см. рис. А).

Режим сверления

Для обычного сверления (сталь, древесина ит.п.) необходимо переключатель режимов перевести вфиксируемое по-

ложение, обозначенное на корпусе перфоратора значком в виде сверла.

Режим перфорации

При сверлениибетона, кирпичной кладки ит.п. необходимо переключатель режимов перевести вфиксируемое поло-

жение, обозначенное на корпусе перфоратора значком в виде сверла и молотка.

Режим удара

Для работы перфоратором как отбойным молотком (зубилом, пикой) необходимо переключатель режимов перевести

вфиксируемое положение, обозначенное на корпусе перфоратора значком ввиде молотка. Вэтом режиме шпиндель

жестко заблокированот вращательных движений.

Замена сменного инструмента

Универсальный зажимной патрон SDS+ позволяет быстро устанавливать иснимать сменный инструмент, имеющий

SDS+ хвостовик.

Для использования свёрел сцилиндрическим хвостовиком применяйте ключевой патронсSDS+ переходником (в ком-

плект поставки не входит).

Установка

1 Внимание!Убедитесь, что вилка электрического кабеля отключена от электрической розетки.

2 Проверьте исправность устанавливаемого сменного инструмента. Очистите и смажьте его хвостовик.

3 Вставьте, поворачивая, инструментвпатрон1до упора. Должен раздатьсяхарактерный щелчок при фиксациихво-

стовика (см. рис. 5).

4 Убедитесь, что инструмент зафиксирован и имеет ход 10-15 мм, перемещая его вперед и назад.

5 Вслучаенеобходимости правильного позиционирования (установкипод нужным углом) сменного инструмента

(например, зубила для работы врежиме удара) вперфораторе предусмотренопромежуточное положение переключате-

ля режимов 7обозначенное треугольником (см. рис. 7). Вэтом положении переключателя можноповернуть установлен-

ный инструмент рукой в нужное положение, после чего необходимо перевести переключатель режимов в режим удара.

Внимание!Включение перфораторапри установленном впромежуточное положение переключателе режимовможет

вывести его изстроя.

Извлечение

1 Внимание!Убедитесь, что вилка электрического кабеля отключена от электрической розетки.

2 Сдвиньте по стрелке (см. рис. 6) и удерживайте обойму патрона 1.

3 Извлеките сменный инструмент иотпустите обойму. Она должна вернуться в исходное положение.

Переключение направления вращения

Режим реверса можно использовать для вывода заклинившего бура или сверла из отверстия. Режим не рекомендует-

ся использовать длительное время и приэтом возможно увеличение искрения щеток.

30RU

1 Внимание!

1.1 Переключение врежимреверса иобратно допускается производитьтолько после выключенияперфоратора ипол-

ной остановки двигателя.

1.2 Вреверсивном режимеконструкция регулятора оборотов не позволяет получить максимальные обороты изафик-

сировать включение.

2 Модель MPRH620/24V. Для перевода изделия врежим реверса установите переключатель реверса (над клавишей

выключателя) всторону знака L (см. рис. 3). Это положениесоответствует вращению патрона против часовойстрелки. Для

перевода изделия врабочийрежим установите переключатель реверса всторону знака R (см. рис. 3). Это положение со-

ответствует вращению патрона по часовойстрелке.

3 Модель MPRH800/26V. Для перевода изделия врежимреверса установите переключатель реверса (кольцо взад-

ней части корпуса) всторону знака L (см. рис. 2). Это положение соответствует вращению патрона против часовойстрелки.

Для перевода изделия врабочийрежим установите переключатель реверса всторону знака R это положение соответству-

ет вращению патрона по часовой стрелке.

Включение/Выключение

Включение

1 Внимание!

1.1 Убедитесь, что вилка электрического кабеля отключена от электрической розетки.

1.2 Убедитесь внадежности иправильности установки сменного инструмента (см. подраздел Замена сменного ин-

струмента).

1.3 Проверьте, что перфоратор выключен. Для этого нажмите до упора иотпустите клавишу8(см. рис. А) выключателя.

2 Установите переключатель реверса в нужное для конкретной работы положение.

3 Подключите вилку электрического кабеля кэлектрической сети.

4 Нажмите, плавно увеличивая усилие, на клавишувыключателя 8. Перфоратор включится, причем обороты двигате-

ля будут расти по мереутапливания клавиши.

5Режимработы снизкими оборотами и, следовательно, спониженной мощностью двигателя, является кратков-

ременным.

6 Для продолжительной работы на максимальных оборотах можнозафиксировать включение, для чего необходимо

после набора оборотов нажать иудерживать кнопку фиксатора 10. Теперь клавишувыключателя, азатем икнопку фикса-

тора, можно отпустить.

Выключение

Просто отпустите клавишу выключателя 8 или нажмите и отпустите ее, если предварительно была нажата кнопка

фиксатора 10.

Первое включение

1Распакуйте изделие и произведите осмотр комплекта поставки на предмет отсутствия внешних механических повреждений.

2 Внимание!Если при транспортировке температура окружающей среды была ниже +10 0С, перед дальнейшими

операциями необходимо выдержать изделиевпомещении стемпературой от +10 до +35 0Сиотносительной влажностью

не выше 75% не менее четырех часов. Вслучае образования конденсата на узлах идеталях изделия, его эксплуатация или

дальнейшая подготовка к работе запрещена вплоть до полного высыхания конденсата.

3 Установите, если необходимо, инадежнозакрепите дополнительную рукоятку (см. подраздел Установка дополни-

тельной рукоятки иглубиномера). Установите инадежнозакрепите нужный сменный инструмент (см. подраздел Замена

сменного инструмента). При предпродажной проверке выполнение данного пункта необязательно.

4 Убедитесь, что перфоратор выключен. Для этого нажмите до упора и отпустите клавишу выключателя.

5 Включите перфоратор (см. подраздел Включение/Выключение) и дайте ему поработать без нагрузки около трех минут.

Внимание!Некотороевремя возможноповышенное искрение щеток, т. к. происходит их притираниекколлектору, а

из вентиляционных прорезей корпуса могут вылетать мелкие фрагменты смазки.

6 Проверьте режимы работы (см. подраздел Переключение режимов работы), функционирование выключателя,

фиксатора, ограничителя оборотов, переключателя реверса и патрона.

7 Если проверки прошлиуспешно – можете приступать кработе. Впротивном случае обратитесь за консультацией в

торгующую организацию или Сервисный центр.

РЕКОМЕНДАЦИИ ПО РАБОТЕ

1 Внимательно ознакомьтесь с предыдущими разделами и выполняйте изложенные в них требования.

2 Перед началом работы проверьте функционирование перфоратора.

2.1 Произведите осмотр изделия на предмет отсутствия внешних механических повреждений.

2.2 Установите, если необходимо, дополнительную рукоятку итребующийся инструмент. Проверьте, что они надежно

и правильно закреплены.

2.3 Убедитесь, что перфоратор выключен. Для этого нажмите до упора иотпустите клавишувыключателя. Подключите

кабель электропитания кэлектрической сети.

2.4 Проверьте работу перфоратора в течение десяти секунд без нагрузки.

3 Помните!

3.1 Изделие рассчитано на эксплуатацию при температуре окружающей среды от +5 до +35 0С.

3.2 Продолжительность непрерывной работы перфоратора не должнапревышать 20 минутспоследующим переры-

вом не менее десяти минут.

3.3 ПатронSDS+ ориентированна работу сбурами, т.е. на режим перфорации, ине обеспечивает идеальную центров-

31 RU

ку сменного инструмента. Сучетом области примененияизделия, это обстоятельство не является недостатком. Каждый

разперед установкой смазывайте хвостовиксменного инструмента специальной смазкой, предварительноочистив его от

пыли, грязи и старой смазки.

3.4 Шпиндель перфоратора оснащен защитой, которая включается при заклинивании вращающегося инструмента. При

этом шпиндель перестает вращаться ираздается специфический треск. Защита рассчитана на ограниченное количество

срабатываний. Внимание!При заклинивании немедленновыключите изделие! Выход из строя защиты от заклинивания

является признаком нарушения правил пользования и гарантийному ремонту не подлежит.

3.5 Суммарная продолжительность работы перфоратора составляет 60 часов вгод, после чего требуется провести по-

слегарантийный профилактический осмотр, замену щеток и смазки в Сервисном центре.

4 Не прикладывайте кперфоратору во время работы большого усилия, т. к. при этом обороты двигателя и, следова-

тельно, производительность падают, атакже появляется угроза вывести из строя двигатель. Осевое усилиена инструмент

не должно превышать 6 кг.

5 Запрещается прикладывать к перфоратору радиальные (боковые) усилия.

6 Для работы врежимеперфорации используйте буры снаконечниками из твердосплавных материалов. Суммарное

время работы в режиме перфорации и/или удара не должно превышать 3 часа в день.

7 При вертикальном сверлении (например, при сверлении впотолке) используйте пылеотражатель (не входит вком-

плект поставки), которыйнасаживается на бур.

8 При сверлении отверстийбольшого диаметра предварительно сделайте направляющиеотверстия малого диаметра.

9 При сверлении глубоких отверстий регулярно вынимайте инструмент и очищайте их от пыли или стружки.

10 Не допускайте попадания пыли ввентиляционные прорези перфоратора, что приводит кего перегреву. Следите за

температурой корпуса перфоратора врайоне редуктора идвигателя, которая не должнапревышать 50 0С. При перегреве

дайте поработать перфоратору на холостых оборотах 30 - 60 секундивыключите его для остывания иудаления пыли(см.

также раздел ОБСЛУЖИВАНИЕ). Внимание!Наличиепыли ввентиляционных прорезях ивнутри изделия является нару-

шением правил эксплуатациии основанием для снятия его сгарантийного обслуживания.

11 При сверлении металлаиспользуйте только хорошо заточенные сверла класса HSS из высокопроизводительной

быстрорежущей стали. Для сверления стали, вкачествесмазки, используйте машинное масло;для алюминия– скипидар

или парафин; для бронзы, меди, чугуна смазка не нужна, но необходимо чаще вынимать сверло для его охлаждения.

12 После выключения перфоратора, прежде чем положитьего на какую-нибудь поверхность, дождитесь полной оста-

новки сменного инструмента.

13 Сразу по окончании работ произведите обслуживание машины (см. раздел ОБСЛУЖИВАНИЕ).

14 Вслучае выхода из строя перфоратора или его электрического кабеля осуществляйте ремонт только вуполномо-

ченных на это Сервисных центрах.

ОБСЛУЖИВАНИЕ

Внимание!Перед проведением ниже описанных работ убедитесь, что изделие отключено от электропитания.

Обслуживаниевключает всебяежедневную очистку перфоратора, но впервую очередь его вентиляционных проре-

зей и патрона, от пыли и грязи.

Следите за состоянием пыльника патрона, который является расходным материалом, иосуществляйте его своевре-

менную замену.

После работы впомещениях сповышенным содержанием пылиили мелкихопилокисразу после перегрева(см. раздел

РЕКОМЕНДАЦИИ ПО РАБОТЕ, п.10) необходимо продуть вентиляционные прорези, двигатель и патронсжатым воздухом.

При попадании масла корпус перфоратора идополнительную рукоятку необходимо протереть ветошью, слегка смо-

ченной уайт-спиритом. После этого их необходимо вытереть насухо.

Через каждые60 часов эксплуатации, но не реже одного раза вгод, осуществляйте профилактический послегарантий-

ный осмотр сзаменой пыльника патрона, щеток и смазки изделия в уполномоченных на это Сервисных центрах.

ХРАНЕНИЕ

Хранитьизделие следует после проведенного вполном объеме обслуживания впомещении сотносительной влажно-

стью не выше 75% при температуре не ниже +5 оС.

ТРАНСПОРТИРОВАНИЕ

Транспортировка предварительно прошедшего обслуживание иразмещенного вштатную упаковку изделия произ-

водится взакрытых транспортных средствах всоответствии справиламиперевозки грузов, действующих на транспорте

данного вида.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ

Когда изделие, дополнительные принадлежности иупаковка придут внегодность, примите меры по экологическичи-

стой их утилизации в соответствии сзаконодательством РФ.

Не сжигать!

This manual suits for next models

Table of contents

Languages:

Other Max Pro Rotary Hammer manuals

Max Pro

Max Pro MPRH1250/32V User manual

Popular Rotary Hammer manuals by other brands

Makita

Makita DHR183 instruction manual

VITO

VITO PRO-POWER VIBCMPSFL20 instruction manual

Graphite

Graphite 58G528 instruction manual

HIKOKI

HIKOKI DH 36DPE Handling instructions

DeWalt

DeWalt DCH133H2-AR instruction manual

Milwaukee

Milwaukee 5316-20 Operator's manual

Makita

Makita HR2230 instruction manual

Makita

Makita HR2450F instruction manual

stayer

stayer HD6CK operating instructions

Bosch

Bosch 0611914003 instructions

Truper

Truper ROEL-30N manual

Bosch

Bosch 0611913000 Original instructions

tresnar

tresnar TRH-26/800 instruction manual

Status

Status MPR37 Original instruction

Stanley

Stanley SHR243 manual

Trotec

Trotec PRDS 10-20V operating manual

Hitachi

Hitachi DH 50MRY parts list

HIKOKI

HIKOKI DH 28PEC Handling instructions

Max Pro MPRH620/24V User manual

Popular Rotary Hammer manuals by other brands
