ES INTRODUCCIÓN
Gracias por su confianza al haber elegido un producto de la marca Mc Haus. Esperamos que lo
disfrute y que satisfaga plenamente sus expectativas.
NORMAS DE SEGURIDAD
PuedecontactarconnuestroServicioTécnicoOficialparaconsultassobremontajeomantenimiento,
resolución de problemas y para la compra de recambios y/o accesorios. Guarde este manual de
instrucciones para una referencia futura.
• Consulte toda la documentación, embalaje y las etiquetas del producto antes de utilizarlo.
• Lea y entienda todas las advertencias e instrucciones de seguridad cuidadosamente antes
de usar esta máquina. El incumplimiento de las advertencias e instrucciones puede provocar
descargas eléctricas, incendio y/o lesiones graves.
• No utilice este producto si alguno de sus componentes está dañado.
USUARIOS
• Esta máquina ha sido diseñada para ser manipulada por usuarios mayores de edad que hayan
leído y entendido estas instrucciones. No permita que personas menores de edad y personas
que no entiendan estas instrucciones utilicen la máquina.
• Antes de utilizar esta máquina familiarícese con la misma. Asegúrese de que conoce donde
están todos los controles, los dispositivos de seguridad y la manera en que se deben utilizar.
SEGURIDAD PERSONAL
• Esté alerta y use el sentido común cuando maneje esta máquina. Nunca utilice la máquina con
las protecciones defectuosas o sin dispositivos de seguridad.
• Mantenga el aire acondicionado a 50 cm de distancia de los objetos del alrededor.
• Coloque el aire acondicionado en un lugar plano y seco.
• Mantenga la entrada y la salida del aire libre de obstrucciones.
• No use esta máquina si está cansado, o tras haber ingerido drogas, alcohol y/o medicamentos.
• Mantenga alejado el producto de combustibles, hornos de cocina y fuentes de calor.
• No coloque objetos encima del aparato, ni en la entrada o salida del aire.
SEGURIDAD ELÉCTRICA
• Asegúrese de que todas las fuentes de alimentación cumplan con los requisitos de voltaje
del equipo y que estén desconectadas antes de conectar o desconectar el equipo. El equipo
conectado a tierra debe tener un cable y un enchufe aprobados y debe estar conectado a una
toma de corriente con conexión a tierra.
• No pase por alto el interruptor ON/OFF y opere el equipo conectando y desconectando el cable
de alimentación.
• Asegúrese que el enchufe esté en buen estado y que esté conectado a la toma de corriente de
manera segura.
• Reemplace el cable si está dañado.
• Proteja el producto de la humedades y manténgalo alejado del calor y frío extremos.
• Asegúrese de que los cables eléctricos no presentan riesgo de tropiezos.
UTILIZACIÓN Y CUIDADOS DE ESTA MÁQUINA
• Antes de su uso, inspeccione el equipo de cualquier condición que pueda afectar su
funcionamiento. Si está dañado, haga reparar el equipo por el Servicio Técnico Oficial.
• Esta máquina está destinada al uso doméstico. No la instale en lugares húmedos.
• La temperatura ambiental recomendada para su uso es: <40°.
• No utilice productos inflamables ni otras fuentes de ignición cerca del aire acondicionado.

artic-22
Mc HAUS
• Evite contacto con aceite o agua.
• Limpie el aparato con un trapo suave y semihúmedo con agua. Nunca con productos químicos.
• No intente ningún mantenimiento o reparación que no esté descrito en este manual. Le
recomendamos que el mantenimiento y reparaciones no descritos en este manual sean
realizados por el Servicio Técnico Oficial.
• Mantenga esta máquina fuera del alcance de los niños.
• No perfore ninguno de los componentes del circuito de refrigeración. El gas refrigerante puede
ser inodoro.
• Instale el equipo en una habitación con una superficie superior a 11m².
SERVICIO
• Antes de cada uso, compruebe si hay partes rotas, flojas, dañadas, desgastadas, si faltan piezas,
o si hay fugas. No utilice la máquina si está dañada o en un estado excesivamente desgastado.
• Use solamente piezas de recambio originales.
• Ante cualquier duda póngase en contacto con el Servicio Técnico Oficial.
ICONOS DE ADVERTENCIA
¡Atención peligro! ¡Combustible inflamable! Riesgo
de fuego o explosión.
Lea atentamente el manual de
usuario, manual de reparación,
manual de instalaciónantes
antes de poner la máquina en
marcha.
Deshágase de su aparato de
manera ecológica.
No lo tire a los contenedores de
basura doméstica.
Cumple con las directivas CE.

artic-22
Mc HAUS
DESCRIPCIÓN DEL PRODUCTO
El aire acondicionado portátil está destinado a emitir aire frío para climatizar un espacio, en el ámbito doméstico.
Cualquier otro uso diferente al descrito anteriormente puede provocar situaciones peligrosas y exime al
fabricante de toda responsabilidad.
Asa
Entrada de aire
Panel de control
Superficie guía
Ruedas de transporte
Mando a distancia
Entrada de aire
Salida de aire
Salida de drenaje
Rejilla de entrada
Conducto de escape
Placa de sello de la ventana
NOTA: Los productos detallados en este manual pueden variar en apariencia, inclusiones,
descripción y embalaje de los mostrados o aquí descritos.
ES

artic-22
Mc HAUS
CARACTERÍSTICAS TÉCNICAS
Modelo ARTIC-22
Capacidad nominal de potencia 1.100W (enfriamiento)
Capacidad de refrigeración 2.600W (enfriamiento)
Refrigerante/Cargador R290 / 235 g
Voltaje 220-240 V / 50 Hz
Potencia 1200 W
Corriente de entrada máxima 5.5A
EER 2,61
Presión de servicio admisible
excesiva (succión / descarga) 0,8MPa / 2,8MPa
Presión máxima permitida ( baja
presión / alta presión) 1,3 MPa / 3,8MPa
Nivel presión sonora 65dB (A)
Peso neto 25 kg

artic-22
Mc HAUS
MONTAJE
LUGAR DE MONTAJE

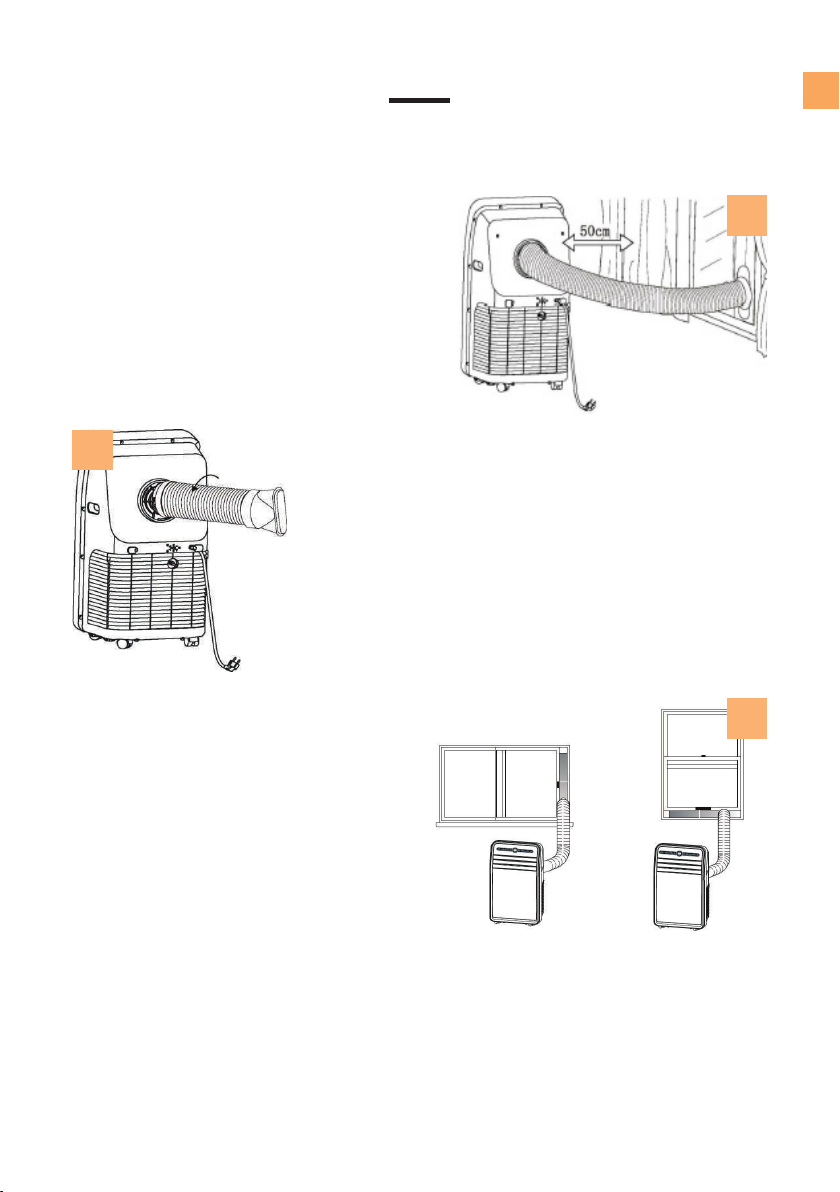

Realice el montaje en un lugar plano y seco, se deben
dejar 50cm libres alrededor del aparato para permitir una
circulación regular del aire, como se muestra en Fig. 1 (antes
de conectar el tubo de escape).
MONTAJE DEL TUBO DE ESCAPE
Atornille el conjunto del conducto de escape a la salida de aire, detrás del
panel, en sentido contrario a las agujas del reloj (Fig. 2).
¡ATENCIÓN! La longitud máxima del conducto de escape es de 1.500 mm.
Recomendamos utilizar la longitud mínima para que ahorre energía.
La longitud del tubo de escape está especialmente diseñada de acuerdo con
las especificaciones del aire acondicionado. Por favor, no utilice otros tubos
de escape de longitud o materiales diferentes, puede causar un avería.
MONTAJE DE LA PLACA DEL SELLO DE LA VENTANA
Inserte el conducto de escape de aire a la placa de
sellado de la ventana, ajuste el ancho de la apertura
de la ventana de manera que la ventana pueda
coincidir con la placa de sellado correctamente; la
longitud de la placa de sellado es ajustable (Fig. 3).
¡ATENCIÓN! Una instalación
incorrecta afectará el trabajo del aire
acondicionado.
Evite que el conducto de escape se
doble seriamente.
Asegúrese de que el aire pueda fluir
sin problemas en el conducto.
1
3
ES
2

artic-22
Mc HAUS
UTILIZACIÓN DEL PRODUCTO

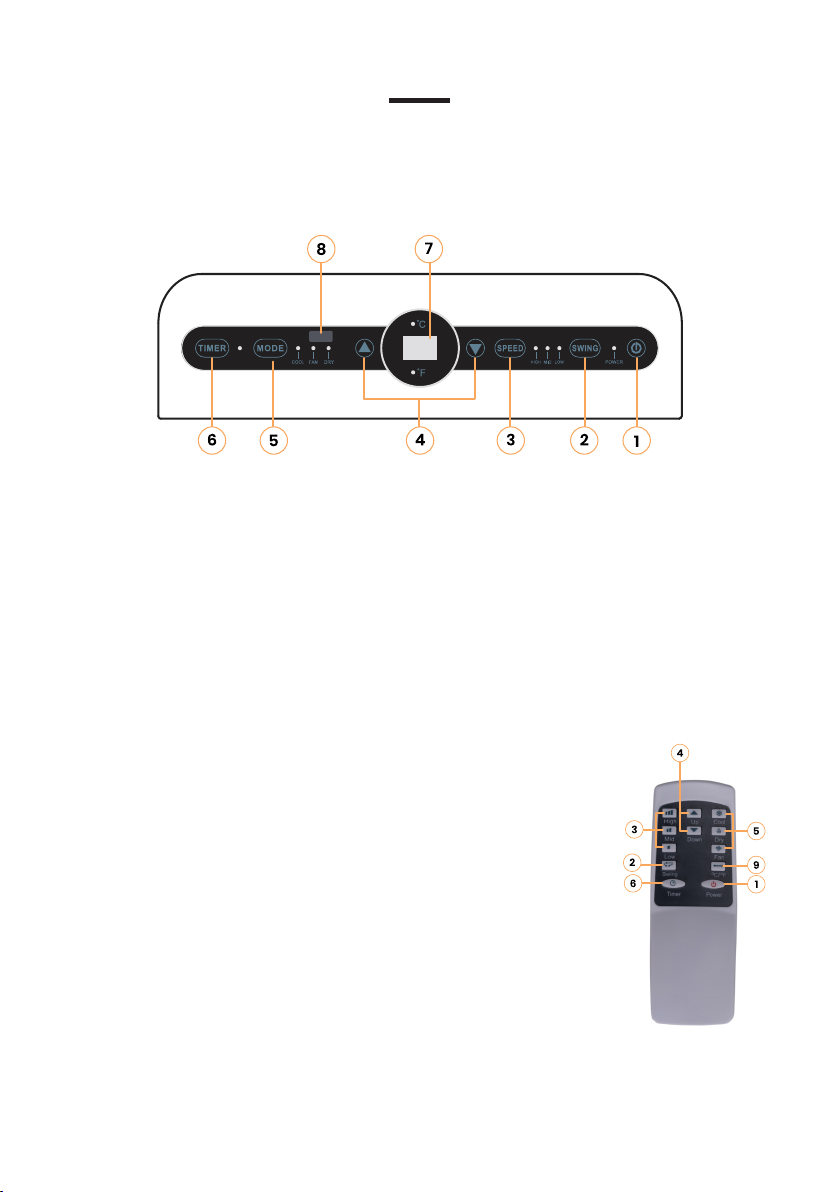

BOTONES Y PANTALLA
1. POWER: presione este botón para arrancar o apagar el aire acondicionado.
2. SWING: presione este botón después de la puesta en marcha para activar el giro automático del aire.
3. SPEED: presionando este botón puede seleccionar diferentes velocidades en ciclo de LOW, MID o HIGH.
4. TECLAS DEAJUSTE ▲▼:si está configurado el temporizador de arranque o de apagado, puede ajustar el tiempo
con UP y DOWN; en la modalidad COOL o temporizador, puede ajustar la temperatura con ▲y▼; presionando
simultáneamente UP y DOWN puede realizar el cambio entre °C y °F.
5. MODE: durante la presión de este botón puede seleccionar las modalidades COOL, DRY y FAN. Se activará la luz
indicadora de la modalidad seleccionada.
6. TIMER: presione este botón para entrar en la modalidad de temporizador. Cuando el aire acondicionado esta en
modo reposo puede configurar la hora de encendido; cuando está en modo ON puede configurar la hora de apagado.
7. DISPLAY: esta ventana muestra la temperatura y la hora configuradas.
8. CONTROL REMOTO: esta ventana se utiliza para recibir la señal del mando a distancia.
MANDO A DISTANCIA
9. INTERRUPTOR DE CAMBIO °C y °F : pulse la tecla para cambiar entre °C y °F.

artic-22
Mc HAUS
FUNCIONAMIENTO
1. Modalidad COOL:
• Cuando el aparato está encendido o el temporizador está activado, presione MODE para
seleccionar la modalidad COOL. En este momento se muestra la luz indicadora del modo.
• Presione ▲/▼para configurar la temperatura adecuada en un rango de 16-30°C.
• Presione la tecla SPEED para elegir la velocidad Alta/Media/Baja.
2. Modalidad FAN:
• Cuando el aparato está encendido o el temporizador está activado, presione MODE para
seleccionar la modalidad FAN. En este momento la luz indicadora correspondiente se activará.
• Presione la tecla SPEED para elegir la velocidad Alta/Media/Baja.
• La temperatura no es ajustable.
3. Modalidad DRY:
• Cuando el aparato está encendido o el temporizador está activado,
presione MODE para seleccionar la modalidad DRY. En este momento
la luz indicadora correspondiente se activará.
• Si la temperatura ambiente es >15ºC, el compresor empezará a
funcionar. Entonces seguirá las siguientes reglas. Si la temperatura
ambiente es <13ºC el compressor parará y cuando vuelve a los >15ºC
volverá a arrancar.
• La temperatura y la velocidad no son ajustables.
ADVERTENCIA: Cuando se utiliza la función de DRY, se deben retirar los componentes del conducto
de salida, de lo contrario, causará un peor rendimiento de la deshumidificación, y aparecerá la
alarma de llenado de agua “FL”.
4. Modalidad Automático:
• Si se pulsa la tecla de modo entra en la modalidad automático, en el que en función de la
temperatura ambiente, si es superior a 25ºC se activará la refrigeración (COOL) y cuando es
inferior funcionará sólo el ventilador (FUN).
•
5. TIMER:
• En el estado de espera, pulse la tecla del TIMER para ajustar la hora de encendido. Presione las
teclas ▲y ▼para ajustar la hora de encendido (0~24H), y la luz indicadora del temporizador se
encenderá.
• En el estado ON, presione la tecla del TIMER para ajustar la hora de apagado. Presione las teclas
▲y ▼para ajustar el tiempo (0~24H), y la lámpara indicadora del temporizador se encenderá.
OPERACIÓN DE DRENAJE
Si el recipiente interno está lleno de agua, la pantalla de visualización mostrará “FL”, y el
motor deja rá de funcionar automáticamente. Después de la desactivación, destornille
la cubierta de agua, saque la cuña de agua para drenarla, y su funcionamiento volverá
a ser normal después de ser reiniciado.
¡ATENCIÓN! Cuando el depósito del agua está lleno, por favor mueva
el aire acondicionado con firmeza, de lo contrario el agua puede
desbordarse del interior.
ES

artic-22
Mc HAUS
MANTENIMIENTO
¡ATENCIÓN! Antes de limpiar, por favor apague el aire acondicionado y desconecte el enchufe.
LIMPIEZA DE LA SUPERFICIE
Limpie la superficie del aire acondicionado con un trapo o con un paño suave semihúmedo. No utilice reactivos
químicos. De lo contrario dañará la superficie del aparato e incluso puede dañar el aire acondicionado por completo.
LIMPIEZA DE LOS FILTROS
Si el aire acondicionado se utiliza durante tiempo continuado, se recomienda limpiar los filtros una vez cada dos
semanas.

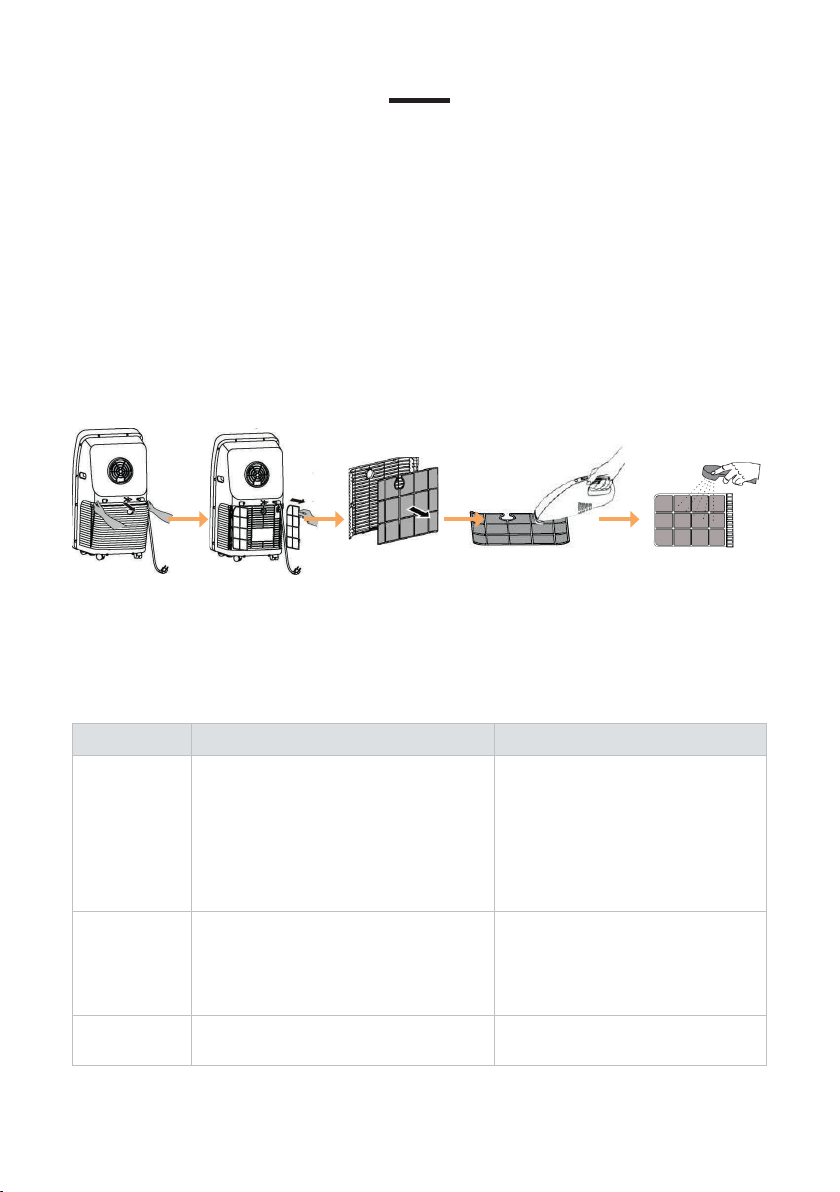

1. Saque la rejilla de entrada de aire y extraiga la pantalla del filtro por ambos lados según la dirección
indicada en las siguientes figuras.
2. Ponga la rejilla del filtro en el agua caliente (aproximadamente 40°) añadida con detergente
neutro, séquela en un lugar sombreado después de limpiarla.
SOLUCIÓN DE PROBLEMAS
Un buen mantenimiento alargará la vida de la máquina. El uso prolongado o constante puede requerir un
mantenimiento más intensivo para que la máquina continúe funcionando adecuadamente. La tabla incluye algunos
de los problemas más comunes, sus causas y remedios.
¡ATENCIÓN! Cuando se producen las siguientes anomalías en el aire acondicionado, apáguelo y quite
el enchufe. Luego pongase en contacto con el Servicio Técnico Oficial.
PROBLEMA CAUSA SOLUCIÓN
El aire
acondicionado
no funciona
No esta enchufado
Temporizador mal configurado
En el panel de visualización aparece “FL”.
El protector se ha activado
Inserte el enchufe firmemente.
Cambie el tiempo configurado. El aire
acondicionado puede reiniciarse 3 minutos
después de ser apagado.
Vacíe el depósito de agua y reinicie el aire
acondicionado.
Espere 3 minutos y vuelva a activar la
máquina cuando su temperatura se reduzca.
El efecto frío no
es bueno
Entrada/salida del aire obstruida.
Otras fuentes de calor en la habitación.
Filtros demasiados sucios.
Temperatura configurada inapropiada.
Velocidad del ventilador al mínimo.
Elimine la obstrucción.
Quite las otras fuentes de calor.
Limpie los filtros.
Cambie la temperatura. Seleccione la
velocidad apropiada.
Demasiado ruido
y vibración
Estructura inclinada.
Suelo irregular.
Coloque el aire acondicionado en una
superficie regular.

artic-22
Mc HAUS
TABLA DE ERRORES
TRANSPORTE Y ALMACENAMIENTO
• Guarde la máquina fuera del alcance de niños.
• Nunca coloque el equipo en lugares donde haya materiales inflamables, gases combustibles
o líquidos combustibles, etc.
• El equipo no es resistente a la intemperie, y no debe almacenarse bajo la luz solar directa, a
altas temperaturas ambiente o en lugares húmedos o muy húmedos.
ALMACENAMIENTO LARGAS TEMPORADAS
• Drene toda el agua del depósito de agua (se puede vaciar el depósito de agua inclinando
lentamente la estructura del aparato hacia atrás durante el drenaje), y ajuste la modalidad
de operación a la modalidad FAN, y luego presione SPEED durante 5 segundos hasta que el
ventilador funcione, mantenga esta modalidad de operación activa durante 2-3 horas. Este
método puede secar el interior del aparato y prevenir la oxidación.
• Apague el aire acondicionado y quite el enchufe.
• Quite el cable eléctrico, lo sujete y lo conserve.
• Quite el tubo de escape y consérvelo adecuadamente.
• Ponga el aire acondicionado en una bolsa de plástico y en un lugar seco.
• Quite las pilas del mando a distancia y consérvelo adecuadamente.
ELIMINACIÓN Y RECICLAJE
Los productos desgastados son potencialmente reciclables y no deben desecharse en la basura habitual. Ayúdenos
a proteger el medio ambiente y a preservar los recursos naturales.
Deshágase del aparato de manera ecológica. No lo tire con la basura doméstica. Sus componentes de plástico y de
metal se pueden separar y reciclar. Lleve este aparato a un centro de reciclado homologado (punto verde).
Los materiales utilizados en el embalaje de la máquina son reciclables: por favor, tírelos en el contenedor adecuado.
CÓDIGOS DE DETECCIÓN SIGNIFICADO
E1 Sentido irregular del sensor del conducto.
E2 Error del sensor de temperatura interior
E4 Protección anticongelante. Cuando la temperatura supera los 8°C, la protección se
libera y se recupera el estado de funcionamiento anterior.
FL El aire acondicionado está en estado de alarma del depósito de agua lleno.
ES

artic-22
Mc HAUS
GARANTÍA
Mc Haus garantiza todos los productos por un periodo de 2 años (válido para Europa). La garantía está sujeta a la
fecha de compra teniendo en cuenta la intención de uso del producto. Como condición sujeta a la garantía, se debe
presentar el recibo original indicando la fecha de compra y su descripción así como la herramienta defectuosa.
La garantía no cubre el desgaste por uso normal, especialmente en cuchillas, elementos de fijación de las cuchillas,
turbinas, fuentes de iluminación, correas del ventilador y de transmisión, impulsores, filtros del aire, bujías y daños
causados por un uso inapropiado, especialmente por el incumplimiento de las instrucciones de operación y
mantenimiento.
En el caso de que se hayan realizado reparaciones o modificaciones por parte del consumidor u otro que no sea
con los recambios originales de Mc Haus, la garantía se anulará. En caso de una reclamación de garantía justificada,
estamos autorizados, según nuestro criterio, a reparar o cambiar la herramienta defectuosa de manera gratuita. Otras
reclamaciones que sobrepasen esta garantía, no serán válidas.
El fallo del producto como resultado de no seguir el programa de mantenimiento anulará la garantía. Asegúrese de
mantener recibos de todo el mantenimiento realizado para su verificación si surge una consulta de garantía.

artic-22
Mc HAUS
DECLARACIÓN DE CONFORMIDAD (CE)
Nosotros, PRAT INTERNATIONAL BRANDS S.L., propietaria de la marca Mc Haus, con sede en Calle Blanquers 7-8 43800
Valls (Tarragona) - SPAIN, declaramos que el aire acondicionado “ARTIC-22”, a partir del número de serie del año 2019
en adelante, es conforme con los requerimientos de las Directivas del Parlamento Europeo y del Consejo aplicables:
• Directiva 2014/35/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, sobre la
armonización de las legislaciones de los Estados miembros en materia de comercialización de
material eléctrico destinado a utilizarse con determinados límites de tensión.
• Directiva 2014/30/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014 sobre
la armonización de las legislaciones de los Estados miembros en materia de compatibilidad
electromagnética (refundición).
El producto entregado coincide con el ejemplar que fue sometido al examen CE de tipo.
Valls (España), 11 de noviembre de 2019
Albert Prat Asensio, CEO (Representante autorizado y responsable de la documentación técnica).
ES

artic-22
Mc HAUS
INTRODUCTION
Nous vous remercions de votre confiance dans le choix d’un produit de la marque Mc Haus. Nous
espérons que vous l’apprécierez et qu’il répond entièrement à leurs attentes.
RÈGLES DE SÉCURITÉ
Vous pouvez contacter notre Service Technique Officiel pour des questions concernant le montage
ou l’entretien, le dépannage et l’achat de pièces de rechange et/ou d’accessoires. Conservez ce
manuel d’instructions pour référence ultérieure.
• Consultez toute la documentation du produit, l’emballage et les étiquettes avant l’utilisation.
• Lisez et comprenez attentivement tous les avertissements et les instructions de sécurité avant d’utiliser
cette machine. Le non-respect des avertissements et des instructions peut entraîner un choc électrique,
un incendie et/ou des blessures graves.
• Ne pas utiliser ce produit si l’un de ses composants est endommagé.
UTILISATEURS
• Cette machine a été conçue pour être manipulée par des utilisateurs d’âge légal qui ont lu et compris
ces instructions. Ne laissez pas des personnes mineures et des personnes qui ne comprennent pas ces
instructions utiliser la machine.
• Familiarisez-vous avec cette machine avant de l’utiliser. Assurez-vous de savoir où se trouvent toutes les
commandes, les dispositifs de sécurité et comment ils doivent être utilisés.
SÉCURITÉ PERSONNELLE
• Soyez vigilant et faites preuve de bon sens lorsque vous utilisez cette machine. Ne jamais utiliser la
machine avec des protections défectueuses ou sans dispositifs de sécurité.
• Maintenez le climatiseur à moins de 50 cm des objets environnants.
• Placez la climatisation dans un endroit plat et sec.
• Gardez l’entrée et la sortie d’air libres de toute obstruction.
• N’utilisez pas cette machine si vous êtes fatigué, ou après avoir ingéré des drogues, de l’alcool et/ou des
médicaments.
• Tenir à l’écart du combustible, des cuisinières et des sources de chaleur.
• Ne placez pas d’objets sur l’appareil ou dans l’entrée ou la sortie d’air.
SÉCURITÉ ÉLECTRIQUE
• Assurez-vous que toutes les alimentations répondent aux exigences de tension de l’équipement et
qu’elles sont éteintes avant de brancher ou de débrancher l’équipement. L’équipement mis à la terre doit
être muni d’un cordon et d’une fiche approuvés et doit être raccordé à une prise de courant mise à la terre.
• Ne pas contourner l’interrupteur MARCHE/ARRÊT et faire fonctionner l’équipement en branchant et
débranchant le cordon d’alimentation.
• Assurez-vous que la fiche est en bon état et bien branchée à la prise de courant.
• Remplacez le câble s’il est endommagé.
• Protéger le produit de l’humidité et le garder à l’abri de la chaleur et du froid extrêmes.
S’assurer que les fils électriques ne présentent pas de risque de trébuchement.
L’UTILISATION ET L’ENTRETIEN DE CETTE MACHINE
• Avant l’utilisation, inspecter l’équipement pour déceler toute condition susceptible d’affecter son
fonctionnement. S’il est endommagé, faites réparer l’équipement par un centre de service autorisé.
• Cette machine est destinée à un usage domestique. Ne pas installer dans des endroits humides.
• La température ambiante recommandée pour l’utilisation est : <40°.
• N’utilisez pas de produits inflammables ou d’autres sources d’inflammation à proximité du climatiseur.
Éviter tout contact avec de l’huile ou de l’eau.
FR

artic-22
Mc HAUS
Attention danger! Carburant inflammable ! Risque
d’incendie ou d’explosion.
Lisez attentivement le manuel
d’utilisation, le manuel de
réparation et le manuel
d’installation avant de mettre la
machine en marche.
Mettez votre appareil au rebut
d’une manière respectueuse de
l’environnement.
Ne pas jeter dans les poubelles
ménagères.
Cet appareil est conforme aux
normes CE.
• Nettoyer l’appareil avec un chiffon doux et semi-humide et de l’eau. Jamais avec des produits chimiques.
• N’essayez pas d’effectuer des opérations d’entretien ou de réparation non décrites dans ce manuel. Nous
recommandons que l’entretien et les réparations non décrites dans ce manuel soient effectués par un
centre de service officiel.
• Conservez cette machine hors de portée des enfants.
• Ne perforez aucun des composants du circuit frigorifique. Le gaz de refroidissement peut être inodore.
• Installer l’équipement dans une pièce d’une surface supérieure à 11m2.
SERVICE
• Avant chaque utilisation, vérifiez s’il y a des pièces cassées, desserrées, endommagées, usées,
manquantes ou qui fuient. N’utilisez pas la machine si elle est endommagée ou dans un état d’usure
excessive.
• N’utilisez que des pièces de rechange d’origine.
• Si vous avez des questions, veuillez contacter le service technique officiel.
SICUREZZA PERSONALE

artic-22
Mc HAUS
DESCRIPTION DU PRODUIT
La climatisation portable est conçue pour émettre de l’air froid pour climatiser une pièce de la maison. Toute
utilisation autre que celle décrite ci-dessus peut entraîner des situations dangereuses et exonère le fabricant de
toute responsabilité.
NOTE: Les produits décrits dans ce manuel peuvent varier en apparence, en inclusions, en description
et en emballage, comme indiqué ou décrit ici.
Poignée
Entrée d’air
Panneau de contrôle
Surface de guidage
Roues de transport
Contrôle à distance
Entrée d’air
Sortie d’air
Sortie d’évacuation des eaux usées
Grille d’entrée
Tuyau d’échappement
Plaque de scellement de fenêtre

artic-22
Mc HAUS
CARACTÉRISTIQUES TECHNIQUES
Modèle ARTIC-22
Puissance nominale 1.100W(refroidissement)
Capacité de refroidissement 2.600W (refroidissement)
Liquide de refroidissement /
chargeur R290 / 235 g
Tension 220-240 V / 50 Hz
Puissance 1200 W
Courant d’entrée max. 5.5A
EER 2,61
Pression de service admissible
excessive (aspiration /
refoulement)
0,8MPa / 2,8MPa
Pression maximale admissible
(côté basse pression / côté haute
pression)
1,3 MPa / 3,8MPa
Niveau de pression acoustique 65dB (A)
Poids net 25 kg
FR

artic-22
Mc HAUS
ASSEMBLAGE
LIEU DE MONTAGE
Installez dans un endroit plat et sec. Laissez 50 cm libres autour
de l’appareil pour permettre une circulation d’air régulière,
comme indiqué sur la Fig. 1 (avant de raccorder le tuyau
d’évacuation).
ENSEMBLE DE TUYAUX D’ÉCHAPPEMENT
Vissez l’ensemble du conduit d’évacuation à la sortie d’air derrière le panneau
dans le sens contraire des aiguilles d’une montre (Fig. 2).
AVERTISSEMENT ! La longueur maximale du tuyau d’échappement est de 1500
mm. Nous recommandons d’utiliser la longueur minimale pour économiser
l’énergie.
Lalongueur dutuyau d’échappementest spécialementconçue enfonction des
spécifications du climatiseur. N’utilisez pas d’autres tuyaux d’échappement
de longueur ou de matériaux différents, cela pourrait provoquer une panne.
ASSEMBLAGE DE PLAQUE D’ÉTANCHÉITÉ DE FENÊTRE
Insérer le conduit d’évacuation d’air dans la plaque
d’étanchéité de la fenêtre, régler la largeur de
l’ouverture de la fenêtre de manière à ce que la
fenêtre puisse être adaptée correctement à la plaque
d’étanchéité ; la longueur de la plaque d’étanchéité
est réglable (Fig. 3).
AVERTISSEMENT ! Une installation
incorrecte affectera le fonctionnement
du climatiseur.
Empêchez le conduit d’échappement
de se plier sérieusement.
Assurez-vous que l’air peut circuler
sans problème dans le conduit.
1
3
2

artic-22
Mc HAUS
FR
UTILISATION DU PRODUIT
BOUTONS ET AFFICHAGE
1. POWER: appuyez sur ce bouton pour démarrer ou arrêter la climatisation.
2. SWING: appuyez sur ce bouton après le démarrage pour activer la rotation automatique de l’air.
3. SPEED: en appuyant sur ce bouton, vous pouvez sélectionner différentes vitesses de cycle (LOW, MID ou HIGH).
4. TOUCHES DE RÉGLAGE ▲▼:si la minuterie de démarrage ou d’arrêt est réglée, vous pouvez ajuster le temps avec UP
et DOWN ; en mode COOL ou minuterie, vous pouvez ajuster la température avec ▲et ▼; en appuyant simultanément
sur UP et DOWN, vous pouvez effectuer le changement entre °C et °F.
5. MODE: en appuyant sur ce bouton, vous pouvez sélectionner les modes COOL, DRY et FAN. Le témoin lumineux du
mode sélectionné sera activé.
6. TIMER: appuyez sur ce bouton pour entrer dans le mode de minuterie. Lorsque le climatiseur est en mode veille, vous
pouvez régler l’heure de mise en marche ; lorsqu’il est en mode marche, vous pouvez régler l’heure d’arrêt.
7. DISPLAY: cette fenêtre affiche la température et l’heure réglées.
8. TÉLÉCOMMANDE: cette fenêtre est utilisée pour recevoir le signal de la télécommande.
TÉLÉCOMMANDE
9.INTERRUPTEUR À BASCULE °C et °F : appuyez sur la touche pour commuter entre °C et °F.

artic-22
Mc HAUS
FONCTIONNEMENT
1. Mode COOL:
• Lorsque l’appareil est allumé ou que la minuterie est activée, appuyez sur MODE pour sélectionner
le mode COOL. Le témoin de mode s’affiche alors.
• Appuyez sur ▲/▼pour régler la température appropriée dans la plage de 16-30°C.
• Appuyez sur la touche SPEED pour choisir la vitesse haute/moyenne/basse.
2. Mode FAN:
• Lorsque l’appareil est en marche ou que la minuterie est activée, appuyez sur MODE pour
sélectionner le mode VENTILATION. A ce moment, le voyant correspondant s’activera.
• Appuyez sur la touche SPEED pour sélectionner la vitesse haute/moyenne/basse.
• La température n’est pas réglable.
3. Mode DRY:
• Lorsque l’appareil est allumé ou que la minuterie est activée, appuyez
sur MODE pour sélectionner le mode DRY. À ce moment, le voyant
correspondant s’activera.
• Si la température ambiante est >15°C, le compresseur se met en
marche. Il suivra alors les règles ci-dessous. Si la température
ambiante est inférieure à 13°C, le compresseur s’arrête et lorsqu’il
revient à une température supérieure à 15°C, il redémarre.
• La température et la vitesse ne sont pas réglables.
AVERTISSEMENT ! Lorsque la fonction DEHUMIDIFICATION est utilisée, les composants doivent être
retirés du tuyau de sortie, sinon la performance de déshumidification sera moins bonne et l’alarme
de remplissage d’eau “FL” apparaîtra.
4. Mode automatique :
• En appuyant sur la touche mode, on entre dans le mode automatique, dans lequel, selon la
température ambiante, si elle est supérieure à 25ºC, le refroidissement (COOL) sera activé et
quand elle est inférieure, seul le ventilateur fonctionnera (FUN).
5. TIMER:
• En mode veille, appuyez sur la touche TIMER pour régler l’heure de mise sous tension. Appuyez
sur les touches ▲et ▼pour régler l’heure de mise sous tension (0~24H), et le voyant de la
minuterie s’allumera.
• A l’état ON, appuyez sur la touche TIMER pour régler l’heure de désactivation. Appuyez sur les
touches ▲et ▼pour régler l’heure (0~24H), et le témoin lumineux de la minuterie s’allumera.
OPÉRATION DE DRAINAGE
Si le réservoir intérieur est rempli d’eau, l’écran d’affichage indiquera “ FL “ et le moteur
s’arrêtera automatiquement. Après la désactivation, dévissez le couvercle de l’eau, retirez
le coin d’eau pour le vider et le fonctionnement reviendra à la normale après avoir été
redémarré.
AVERTISSEMENT ! Lorsque le réservoir d’eau est plein, veuillez déplacer le
climatiseur fermement, sinon l’eau peut déborder de l’intérieur.
