MD SPORTS CB056Y23001 User manual

MODEL/MODELO
CB056Y23001
www.medalsports.com877-472-4296
Instrucciones De Ensamblaje
Assembly Instructions
LEA ESTAS INSTRUCCIONES ANTES DE UTILIZAR EL
PRODUCTO Y GUARDE PARA FUTURAS REFERENCIAS
MESA DE JUEGOS 56INCH (142CM)
MODELO: CB056Y23001
CONTENIDO: 1 MESA GIRATORIA DESARMADA CON
ACCESORIOS
HECHO EN CHINA
IMPORTADO POR: COMERCIALIZADORA MÉXICO
AMERICANA, S. DE R.L. DE C.V. AV. NEXTENGO NO. 78,
COL. SANTA CRUZ ACAYUCAN, AZCAPOTZALCO, CIUDAD
DE MÉXICO, MÉXICO, C.P. 02770.
TEL. [phone]
PRECAUCIÓN: CONTIENE PIEZAS PEQUEÑAS QUE PUEDEN
CAUSAR ASFIXIA EN CASO DE SER INGERIDAS. NO APTO
PARA NIÑOS MENORES DE 3 AÑOS.
VEASE INSTRUCTIVO ANEXO O IMPRESO

English Español
HERRAMIENTAS NECESARIASTOOLS REQUIRED
CB056Y23001 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)

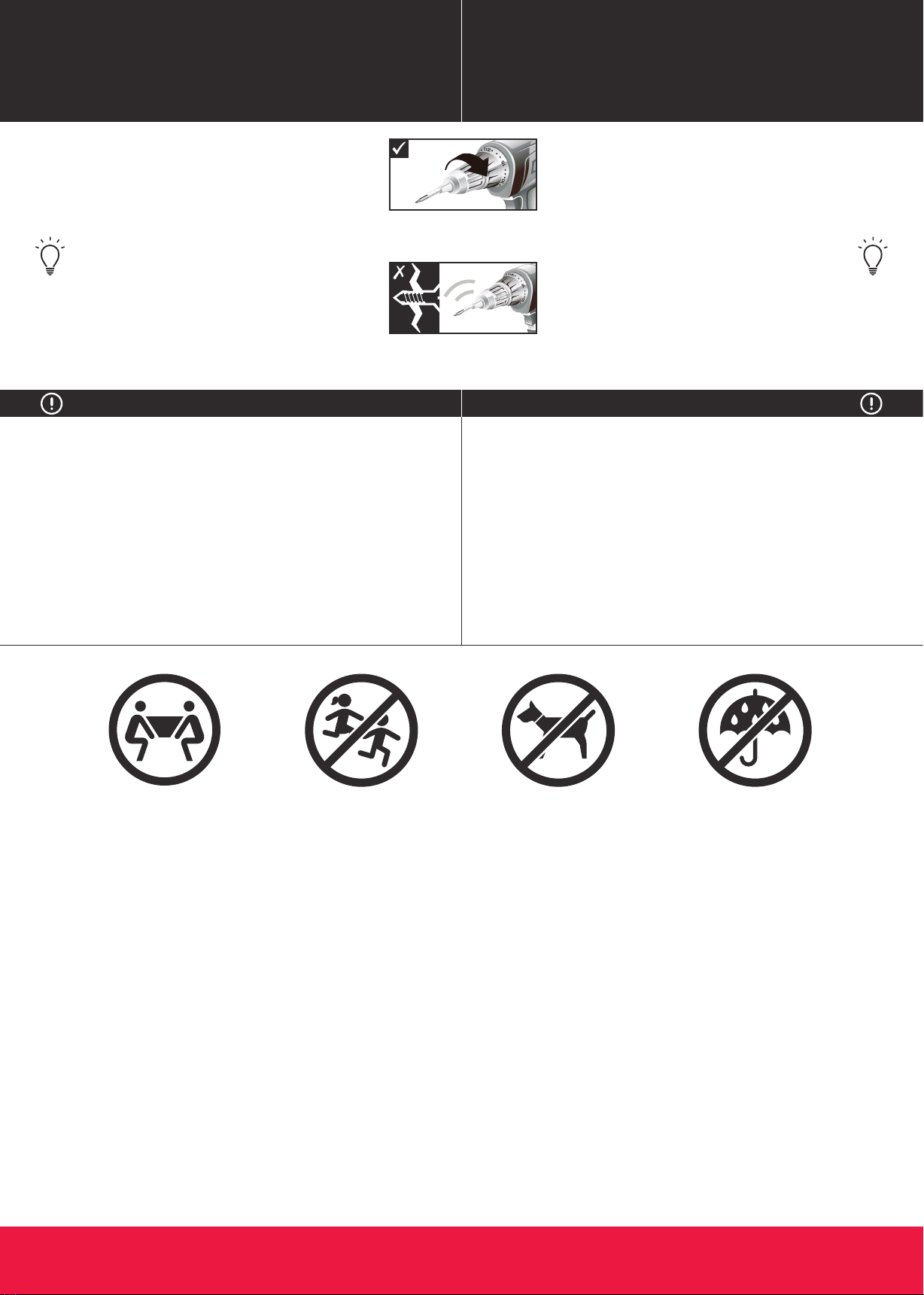

Power Tools: Set to Low Torque
/ Herramientas eléctricas:
Establecer a baja velocidad
High Torque Over Tightened
/ Una alta velocidad puede
apretar demasiado
This product is intended for INDOOR use only.
Please do not sit, climb or lean on the product.
Please do not drag the product when moving it in
order to avoid damaging the legs.
Please only use furniture polish spray to clean the
exterior surfaces of the product.
This is not a children's toy.
Adult assembly required.
1.
2.
3.
4.
5.
6.
Este producto está destinado para el uso INTERIOR
solamente.
Por favor no se siente, suba o incline sobre el producto.
Por favor no arrastre el producto cuando lo mueva de
lugar para evitar daño en las patas de la mesa.
Por favor use solamente spray de pulido para muebles
para limpiar la superficie exterior del producto.
Este no es un juguete para niños.
El ensamblaje debe ser realizado por un adulto.
1.
2.
3.
4.
5.
6.
RECOMMENDED RECOMENDADO
IMPORTANT NOTICE AVISO IMPORTANTE
Electric Screwdrivers may be helpful
during assembly; however, please set a low
torque and use extreme caution.
Los destornilladores eléctricos pueden ser
de gran ayuda durante el ensamblado; sin
embargo, por favor ajuste el par de giro
bajo y sea extremadamente precavido.
X2
At least 2 adults needed
Se necesitan al menos 2
adultos
No children in assembly
area
No deben estar los niños
en el area de ensamble
Keep away from pets in
assembly area
Mantener alejados a los
animales domesticos del
area de ensamble
Do not use or keep
product outdoors. For
indoor use only. No
wet/humid conditions.
No usar o guardar el
producto en el exterior.
Solo para uso en interior.
No utilizar ni guardar el
producto en lugares
húmedos o mojados.
- Not Included
- Not Included
- Included
- Included
Phillips Screwdriver
Standard (Flat Head
Screwdriver)
Wrench
Allen Key
Destornillador Phillips
Destornillador de Cabeza
Plana
Llave Inglesa
Llave Allen
- No incluido
- No incluido
- Incluido
- Incluido

CB056Y23001 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
IDENTIFICADOR DE PIEZASPARTS IDENTIFIER
Side Apron Delantal lateral
1
x2
FOR FIG. 1, 3
PART NUMBER
NÚMERO DE PIEZA
FIG. NUMBER
NÚMERO DE FIG.
QUANTITY
CANTIDAD
NOMBRE DE PIEZA
PART
PIEZA
PART NAME
FOR FIG. 4
“L” Bracket Corchete “L”
18
x4
FOR FIG. 1
End Apron Delantal final
2
x2
Player - Black Jugador - Negro
19
x12
FOR FIG. 22
Player - Silver
Jugador - Plateado
20
x12
FOR FIG. 22
5 - Hole Rod Barra con 5
orificios
21
x2
FOR FIG. 22
3 - Hole Rod Barra con 3
orificios
22
x6
FOR FIG. 22
Rod Clip Clip de biela
23
x8
FOR FIG. 25
Rod Washer Arandela
de barra
24
x16
FOR FIG. 22
Rod Bumper Amortigüador
de barra
25
x16
FOR FIG. 22
Stop Ring Anillo de parada
26
x4
FOR FIG. 22
Rod End Cap
Tapa para extremo
de barra
27
x8
FOR FIG. 23
Handle Mango
28
x8
FOR FIG. 23
Knob Receiver Receptor
de perilla
29
x4
FOR FIG. 11
Soccer Playfield Campo de
juego de fútbol
3
x1
FOR FIG. 2
Support Brace - A Abrazadera de
soporte - A
4
x2
FOR FIG. 4
Billiards Playfield Cancha de
juego de billar
5
x1
FOR FIG. 7
Under Leg
Pedestal
Bajo pierna
pedestal
6
x2
FOR FIG. 12
Support Brace - B Abrazadera de
soporte - B
7
x4
FOR FIG. 11
Top Slat Board Tabla de
tira superior
8
x2
FOR FIG. 20
End Panel - A Panele de
punta - A
9
x2
FOR FIG. 11
Leg - A Pata - A
10
x2
FOR FIG. 13
Leg - B Pata - B
11
x2
FOR FIG. 13
Table Tennis
and Hockey Top
Tenis de mesa y
cima de hockey
14
x1
FOR FIG. 27
Side Leg Panel Panel lateral
para pata
15
x2
FOR FIG. 17
Top Rail Riel superior
16
x2
FOR FIG. 21
Leg Base Bases de pata
17
x4
FOR FIG. 13
End Panel - B Panele de
punta - B
12
x2
FOR FIG. 14
End Leg Panel Panel de extremo
para pata
13
x2
FOR FIG. 16

CB056Y23001 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
IDENTIFICADOR DE PIEZASPARTS IDENTIFIER
Locking Knob Perilla de
cerradura
30
x4
FOR FIG. 20
Plastic Strip Tira plástica
31
x4
FOR FIG. 10
Leg Leveler Nivelador
de pata
32
x4
FOR FIG. 16 33
x1
FOR FIG. 13
Glue Pegamento
Slide Scorer Marcador
deslizador
34
x2
FOR FIG. 24
Hockey Goal Gol de hockey
35
x2
FOR FIG. 27
Side Leg Brace-A Abrazadera
de pierna later-A
36
x2
FOR FIG. 17
Side Leg Brace-B Abrazadera
de pierna later-B
37
x2
FOR FIG. 17
Side Pocket Tronera lateral
38
x2
FOR FIG. 6
Corner Pocket Tronera de la
esquina
39
x4
FOR FIG. 6
Net Red
42
x1
FOR FIG. 28
Net Post Poste de red
43
x2
FOR FIG. 9, 28
Side
Pocket Cap
Gorra de bolsillo
lateral
40
x2
FOR FIG. 9
Corner
Pocket Cap
Gorra de bolsillo
de esquina
41
x4
FOR FIG. 9
ACCESORIOSACCESSORIES
Billiard Ball Set Bola de billar
45
x1
Brush Cepillo
46
x1
Triangle Triángulo
47
x1
Soccer Ball Pelota de fútbol
50
x2
Table Tennis Ball Bola de
tenis de mesa
51
x2
Table Tennis
Paddle
Paleta de tenis
de mesa
52
x2
Pusher Mazo
53
x2
Cue Taco
48
x2
Chalk Tiza
49
x2
Felt Pad Almohadilla
de fieltro
54
x2
Puck Disco
55
x2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Cue Holder Sujetador
de tacos
44
x2
FOR FIG. 26

FOR FIG. 10
M10x50mm Bolt Perno
M10x50mm
A1
x2
M6x28mm Bolt Perno
M6x28mm
A2
x12
FOR FIG. 18
M6x24mm Bolt Perno
M6x24mm
A3
x12
FOR FIG. 17
M10 Washer Arandela M10
A5
x4
FOR FIG. 10
M6 Spring
Lock Washer
Arandela de
seguridad M6
A7
x32
FOR FIG. 14, 17, 18
M6 Washer Arandela M6
A6
x32
FOR FIG. 14, 17, 18
T4x28mm Bolt Perno
T4x28mm
A4
x28
FOR FIG. 22
4x45mm Screw Tornillo 4x45mm
A9
x16
FOR FIG. 1, 3, 16
4x38mm Screw Tornillo 4x38mm
x8
FOR FIG. 21
A10
3.5x38mm Screw Tornillo 3.5x38mm
A11
x34
FOR FIG. 8, 11, 12, 15, 20 FOR FIG. 13
3x38mm Screw Tornillo 3x38mm
A12
x16
4x25mm Screw Tornillo 4x25mm
x4
FOR FIG. 24
A14
3x18mm Screw Tornillo 3x18mm
A15
x8
FOR FIG. 10 FOR FIG. 11
4x15mm Screw Tornillo 4x15mm
A16
x12
4mm Nut Tuerca 4mm
A8
x28
FOR FIG. 22
FOR FIG. 7
A13
x6
3.5x32mm Screw Tornillo 3.5x32mm
A18
x36
FOR FIG. 4, 5, 6, 16
3x12mm Screw Tornillo 3x12mm4x12mm Screw Tornillo 4x12mm
A19
x12
FOR FIG. 9
A21
x1
Wrench Llave inglesa
A20
x1
Allen Key Llave allen
CB056Y23001 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
HARDWAREHARDWARE
M6x20mm Bolt Perno
M6x20mm
A17
x8
FOR FIG. 14

Find a clean, level place to begin the assembly of your
product.
Verify that you have all listed parts as shown on the
part list pages.
1.
2.
Encuentre un lugar limpio y nivelado para comenzar
el ensamblaje del producto.
Compruebe que tenga todas las piezas que se
muestran en la lista de piezas.
1.
2.
CB056Y23001 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
PIEZAS PREINSTALADASPRE-INSTALLED PARTS
ANTES DE MONTARBEFORE ASSEMBLY
Locking Seat Asiento de bloqueo
P1
x4
FOR FIG. 1
M8 Square Nut
with Screws
Tuerca cuadrada
con tornillos M8
P2
x4
FOR FIG. 13
M6 Nut Tuerca M6
P3
x20
FOR FIG. 13, 17
Ball Return Cover Cubierta de
retorno de bola
P5
x2
FOR FIG. 14
Lock Cover Bloquear
la cubierta
P6
x4
FOR FIG. 14
Rod Bushing Buje para barra
P7
x16
FOR FIG. 1, 3
M6 T - Nut Tuerca - T M6
P8
x12
FOR FIG. 17
M10 Square Nut
with Screws
Tuerca cuadrada
con tornillos M10
P9
x2
FOR FIG. 1
Please Keep Your Instructions! Your Model number is
necessary should you need to contact us. Please read
through this instruction manual book to familiarize
yourself with all parts and assembly steps. Kindly refer
to the parts list below and be sure that all parts have
been included.
¡Por favor guarde las instrucciones! Es necesario el
número de modelo para contactarse con nosotros. Por
favor léa las instrucciones para poder familiarizarse con
las piezas y los pasos para armar. Corrobore que todas
las piezas que aparecen en el “Lista de Partes” se
encuentren en el paquete.
¡AVISO IMPORTANTE!
NO DEVUELVA ESTE PRODUCTO A SU LOCAL DE VENTA.
IMPORTANT NOTICE!
DO NOT RETURN THIS PRODUCT TO THE STORE.
Ball Entry Rim Aro de entrada
para pelota
P4
x2
FOR FIG. 1, 3

CB056Y23001 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

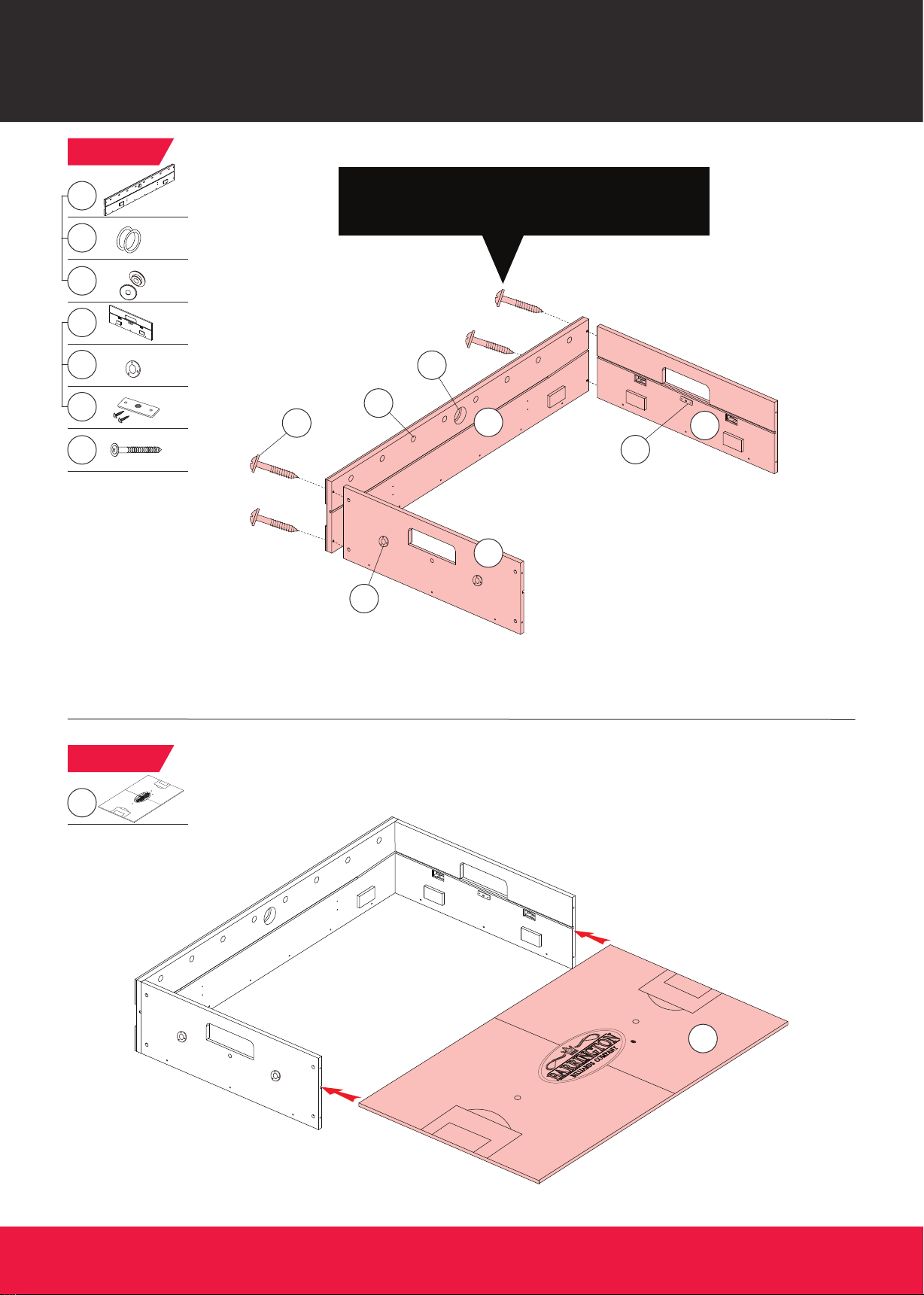

FIG. 1
1
P4 x1
x1
x2
2
x4
P1
x2
P9
A9 x4
Pre-installed
Pre-installed
Pre-installed
Pre-installed
P7 x8
FIG. 2
3x1
Note: Do NOT tighten the screws (A9) until FIG. 5.
Nota: Que No apretes los tornillos (A9) hasta la FIG. 5.
P9
1
A9
2
2
P7
P4
P1
3

CB056Y23001 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
FIG. 4
4
x4
x2
18
x8
A18
FIG. 3
1
x1
x1
P4
x8
P7
Pre-installed
Pre-installed
x4
A9
P7
1
P4
A9
4
18
A18

CB056Y23001 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

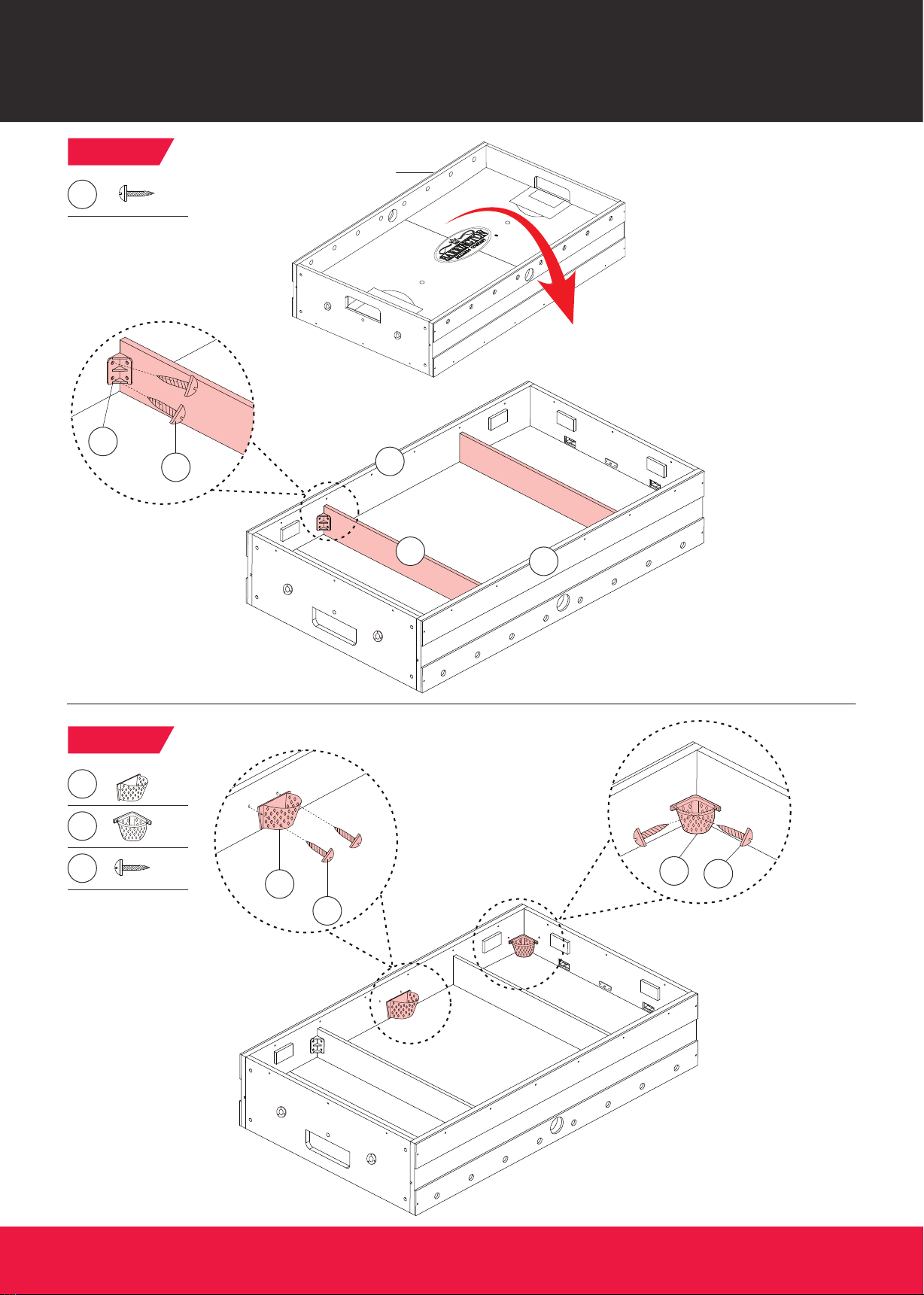

FIG. 5
x8
A18
FIG. 6
38
x4
x2
39
x12
A18
4
1
1
A18
18
39 A18
38
A18
FIG. 3 Assembly
/ Ensamblaje FIG. 3

CB056Y23001 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

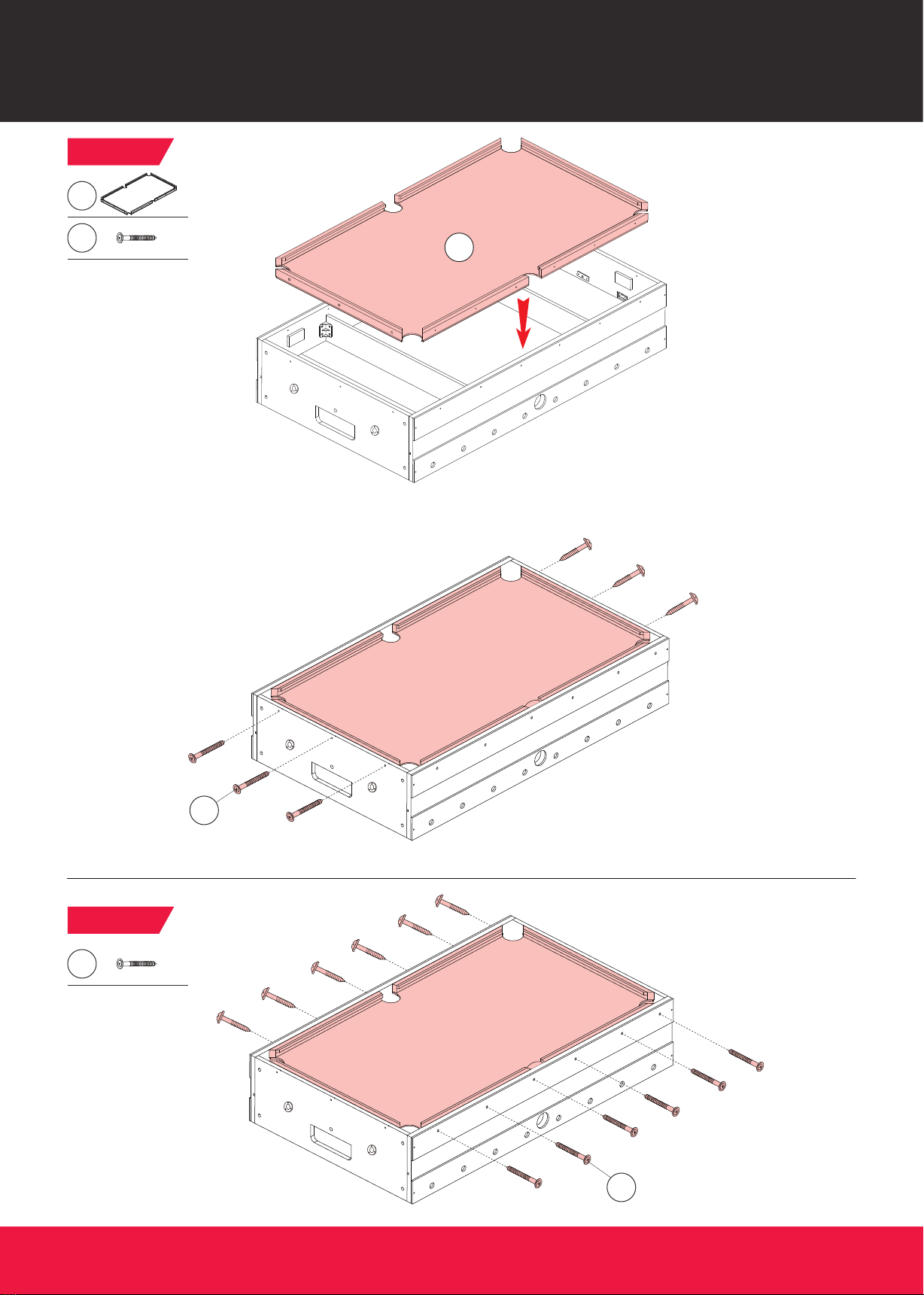

FIG. 7
5
x6
x1
A13
FIG. 8
x12
A11
5
A13
A11
