MD SPORTS CB072Y20001 User manual

Instrucciones De Ensamblaje
Assembly Instructions
MODEL/MODELO
CB072Y20001
WM.COM
www.medalsports.com877-472-4296

English Español
This product is covered by a limited warranty that is
effective for 90 days from the date of purchase. If, during
the limited warranty period, a part is found to be
defective or breaks, we will offer replacement parts at
no cost to you, the customer. The only exceptions to the
warranty include mainframes, table tops, playing
surfaces, batteries or tools.
The above warranty will not apply in cases of damages
due to improper usage, alteration, misuse, abuse,
accidental damage or neglect.
This Limited Warranty gives you specific legal rights and
you may also have other rights which vary from one
State (province) to another.
A PURCHASE RECEIPT (or other proof of purchase) will
be required before any warranty service is initiated. For
all requests for warranty service, please feel free to
contact our Consumer Service Department.
Please be aware of your product’s Limited Warranty for
the return/refund policy from the store, We, at Medal
Sports, cannot handle the product which is out of
product’s limited warranty since we only provide
available parts. Thank you!
PLEASE CONTACT US BEFORE RETURNING THE
PRODUCT TO THE STORE!
Este producto está cubierto por una garantía efectiva
de 90 días a partir de la fecha de su compra. Durante el
periódo límite de la garantía, si una parte defectuosa o
quebrada es encontrada, nosotros ofreceremos una
reparación o un reemplazo de la partes sin ningún costo
para ud, nuestro cliente. Las únicas excepciones de la
garantía incluyen unidad principals, tableros de mesa,
superficies, pilas o herramientas.
La susodicha garantía no se aplicará en los casos de
daños y perjuicios debido al uso impropio, la alteración,
el mal uso, el abuso, el daño accidental o la negligencia.
Esta garantía limitada le da a usted derechos legales
específicos, usted también puede tener otros derechos
que varían de un estado (provincia) a otro.
EL RECIBO DE LA COMPRA (U otra prueba de compra)
sería requerida antes que cualquier servicio de garantía
fuera iniciada. Para todo pedido por servicio de
garantía, por favor siéntase libre de ponerse en contacto
con nuestro Departamento de Servicio de Consumidor.
Por favor tenga atención sobre el Límite de Garantía de
su producto de la política de vuelta/reembolsa desde la
tienda, Nosotros, Medal Sports, no podemos manejar el
producto que está fuera del límite de garantía ya que
proporcionamos solamente partes disponibles. ¡Gracias!
¡POR FAVOR PÓNGASE EN CONTACTO CON
NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A
LA TIENDA!
GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY
Please Contact
Customer Service
Toll Free
Por favor Contacto
Servicio al Cliente
Llamados gratuitos
For additional resources and
Frequently Asked Questions,
please visit us at
Por mayor información y
Preguntas Frecuentes, favor
visitarnos en
MD SPORTS
877-472-4296
CB072Y20001 1 (Continúe en la siguiente página.)(Continued on the next page.) www.medalsports.com
WE ARE READY
TO HELP ESTAMOS LISTOS PARA AYUDAR
DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA
Mon.-Fri.,
9:00 a.m. to 5:00 p.m. EST
Lunes a Viernes,
9:00 a.m. a 5:00 p.m. ET
www.medalsports.com

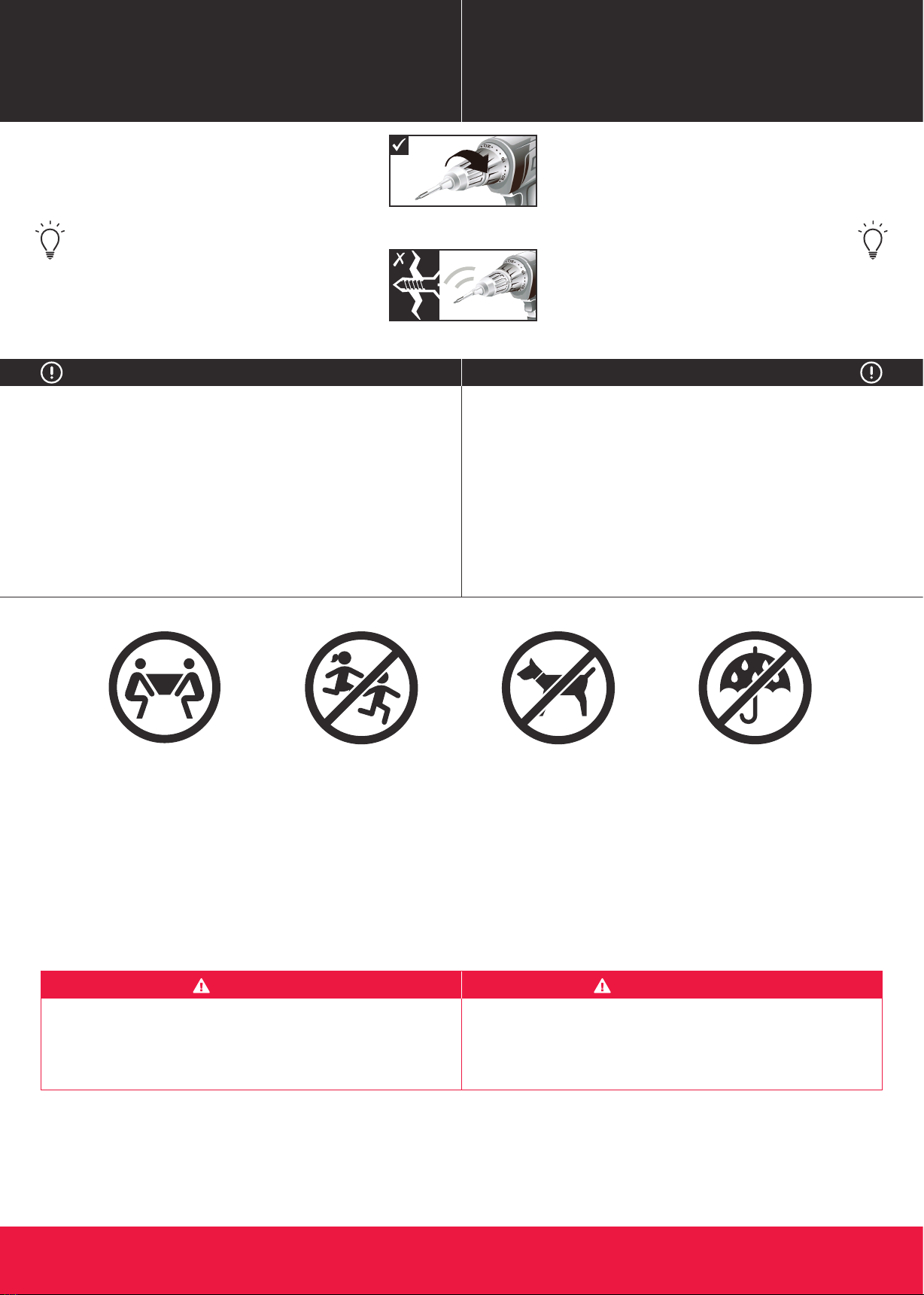

Power Tools: Set to Low Torque
/ Herramientas eléctricas:
Establecer bajo par de torsión
High Torque Over Tightened
/ Alto par más estrictas
This product is intended for INDOOR use only.
Please do not sit, climb or lean on the product.
Please do not drag the product when moving it in
order to avoid damaging the legs.
Please only use spray furniture polish to clean the
exterior surfaces of the product.
This is not a children's toy, adult supervision is
required for children playing this game.
1.
2.
3.
4.
5.
Este producto está destinado para el uso INTERIOR
solamente.
Por favor no sientes, subas o inclínes el producto.
Por favor no arrastres el producto cuando está
moviendo para evitar el daño sobre las piernas.
Por favor use solamente spray para muebles para
limpiar la superficie exterior del producto.
Este no es un juguete para niños, se requieren la
supervisión adulta para niños cuando esté jugando al
juego.
1.
2.
3.
4.
5.
English Español
HERRAMIENTAS NECESARIASTOOLS REQUIRED
- Not Included
- Not Included
- Included
- Included
RECOMMENDED RECOMENDADO
IMPORTANT NOTICE AVISO IMPORTANTE
Adult Assembly Required.
CHOKING HAZARD - This item contains small parts
and small balls. Not suitable for children under 3 years.
El ensamblaje debe ser realizado por un adulto.
PELIGRO DE ASFIXIA - Este artículo contiene piezas
pequeñas y pequeñas bolas. No es apto para niños
menores de 3 años de edad.
WARNING ADVERTENCIA
Phillips Screwdriver
Standard (Flat Head
Screwdriver)
Wrench
Allen Key
Electric Screwdrivers may be helpful
during assembly; however, please set a low
torque and use extreme caution.
Los destornilladores eléctricos pueden ser
de gran ayuda durante el ensamblado; sin
embargo, por favor ajuste el par de giro
bajo y sea extremadamente precavido.
Destornillador Phillips
Destornillador de
Cabeza Plana
Llave Inglesa
Llave Allen
- No incluido
- No incluido
- Incluido
- Incluido
CB072Y20001 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)
X2
At least 2 adults needed
Se necesitan al menos 2
adultos
No children in assembly
area
No deben estar los niños
en el area de ensamble
Keep away from pets in
assembly area
Mantener alejados a los
animales domesticos del
area de ensamble
Do not use or keep
product outdoors. For
indoor use only. No
wet/humid conditions.
No usar o guardar el
producto en el exterior.
Solo para uso en interior.
No utilizar ni guardar el
producto en lugares
humedos o mojados

CB072Y20001 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
IDENTIFICADOR DE PIEZASPARTS IDENTIFIER
Hockey
Mainframe
Unidad Principal
de Hockey
1
x1
FOR FIG. 1
PART NUMBER
NÚMERO DE PIEZA
FIG NUMBER
NÚMERO DE FIG
QUANTITY
CANTIDAD
NOMBRE DE PIEZA
PART
PIEZA
PART NAME
Leg Apron Corner Rincón Lateral
de Pierna
17
x4
FOR FIG. 14
18
x4
FOR FIG. 6
Knob Receiver Receptor
de Perilla Hockey Goal Meta del hockey
19
x2
FOR FIG. 15
Leg Connection
Board
Tabla de
Conexión de Pata
20
x4
FOR FIG. 13
Side Pocket Cap Canasta Lateral
14
x2
FOR FIG. 4
Corner Pocket
Cap
Canasta de la
Esquina
15
x4
FOR FIG. 4
Support Brace - B Abrazadera de
Soporte - B
16
x4
FOR FIG. 7
Support Brace - A Abrazadera de
Soporte - A
9
x4
FOR FIG. 9
End Panel - C Faldón de la
punta - C
10
x2
FOR FIG. 11
Ball Shelf Anaquel
de bola
11
x2
FOR FIG . 9
Top Rail Riel Superior
12
x2
FOR FIG . 16
End Panel - B Faldón de la
punta - B
5
x2
FOR FIG. 10
Parte superior la
tabla de tenis
de mesa
13
x1
FOR FIG. 20
Table Tennis Top
Left Leg Pata Izquierda
6
x2
FOR FIG. 5
Right Leg Pata Derecha
7
x2
FOR FIG. 5
Side Leg Panel Panel Lateral
para Pata
8
x2
FOR FIG. 12
Billiards Playfield Campo de
Juego de Billar
2
x1
FOR FIG. 3
End Panel - A Faldón de la
punta - A
3
x2
FOR FIG. 6
Under Leg
Pedestal
Bajo Pierna
Pedestal
4
x2
FOR FIG. 6

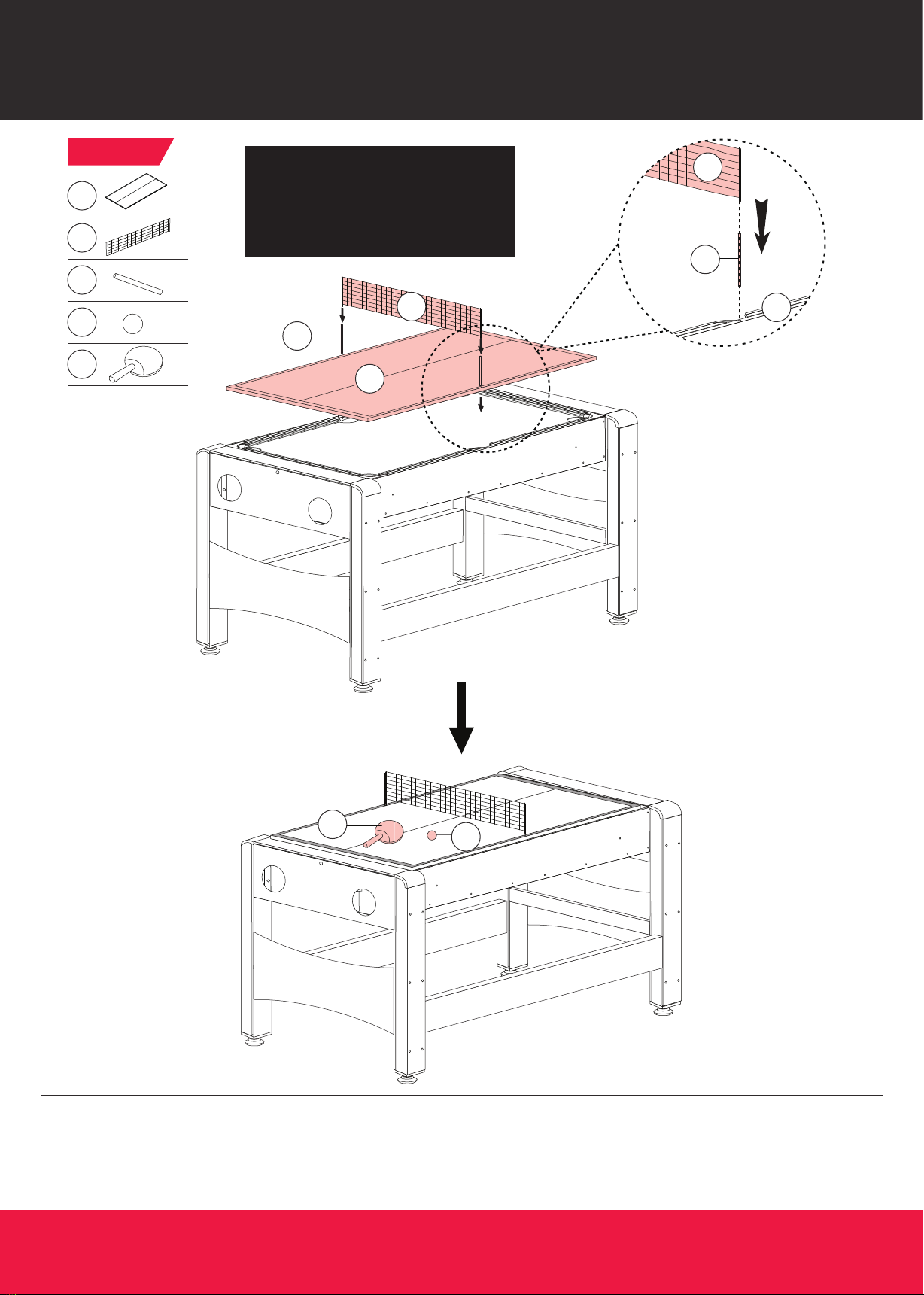

Table Tennis
Net
Red de tenis
de mesa
23
x1
FOR FIG. 20
Table Tennis
Post
Poste de mesa de
tenis
24
x2
FOR FIG. 4, 20
Corner Pocket Bolsillo de
esquina
27
x4
FOR FIG. 1
Side Pocket Bolsillo lateral
26
x2
FOR FIG. 1
Plastic Strip Tira Plástica
25
x4
FOR FIG. 2
2
3
4
5
6
7
8
9
0
1
Leg Leveler Nivelador de
patas
21
x4
FOR FIG. 5
22
x4
FOR FIG. 15
Locking knob Perilla de
Cerradura
Bushing Cojinete
x2
FOR FIG. 2
28

HARDWAREHARDWARE
ACCESORIOSACCESSORIES
CB072Y20001 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
FOR FIG. 20 FOR FIG. 20 FOR FIG. 19 FOR FIG. 19
FOR FIG. 19 FOR FIG. 19 FOR FIG. 19
Table Tennis Ball Bola de tenis
de mesa
29
x2
Table Tennis
Paddle
Paleta de Tenis
de Mesa
30
x2
Billiard Ball Set Bola de Billar
31
x1
Triangle Triángulo
32
x1
4x15mm Screw Tornillo 4x15mm
A1
x12
FOR FIG. 6
3x12mm Screw Tornillo 3x12mm
A2
x20
FOR FIG. 4, 14
4x12mm Screw Tornillo 4x12mm
A3
x12
FOR FIG. 1
3.5x25mm Screw Tornillo de
3.5x25mm
A5
x38
FOR FIG. 3, 9, 10, 16
M6x32mm Bolt Perno
M6x32mm
A7
x12
FOR FIG. 8, 9
3.5x28mm Black
Screw
Tornillo Negro
3.5x28mm
A6
x10
FOR FIG. 11
3x18mm Screw Tornillo 3x18mm
A4
x8
FOR FIG. 2
4x32mm
Zink Screw
Tornillo de Zinc
4x32mm
A9
x32
FOR FIG. 13, 16
M10x45mm Bolt Perno
M10x45mm
x2
FOR FIG. 2
A10
M10 Washer Arandela M10
A11
x4
FOR FIG. 2 FOR FIG. 12
M6x50mm Bolt Perno M6x50mm
A12
x8
M6 Washer Arandela M6
A8
x20
FOR FIG. 8, 9, 12
Cues Taco
33
x2
Chalk Tiza
34
x2
Brush Cepillo
35
x1
Launcher Lanzador
37
x1
FOR FIG. 18

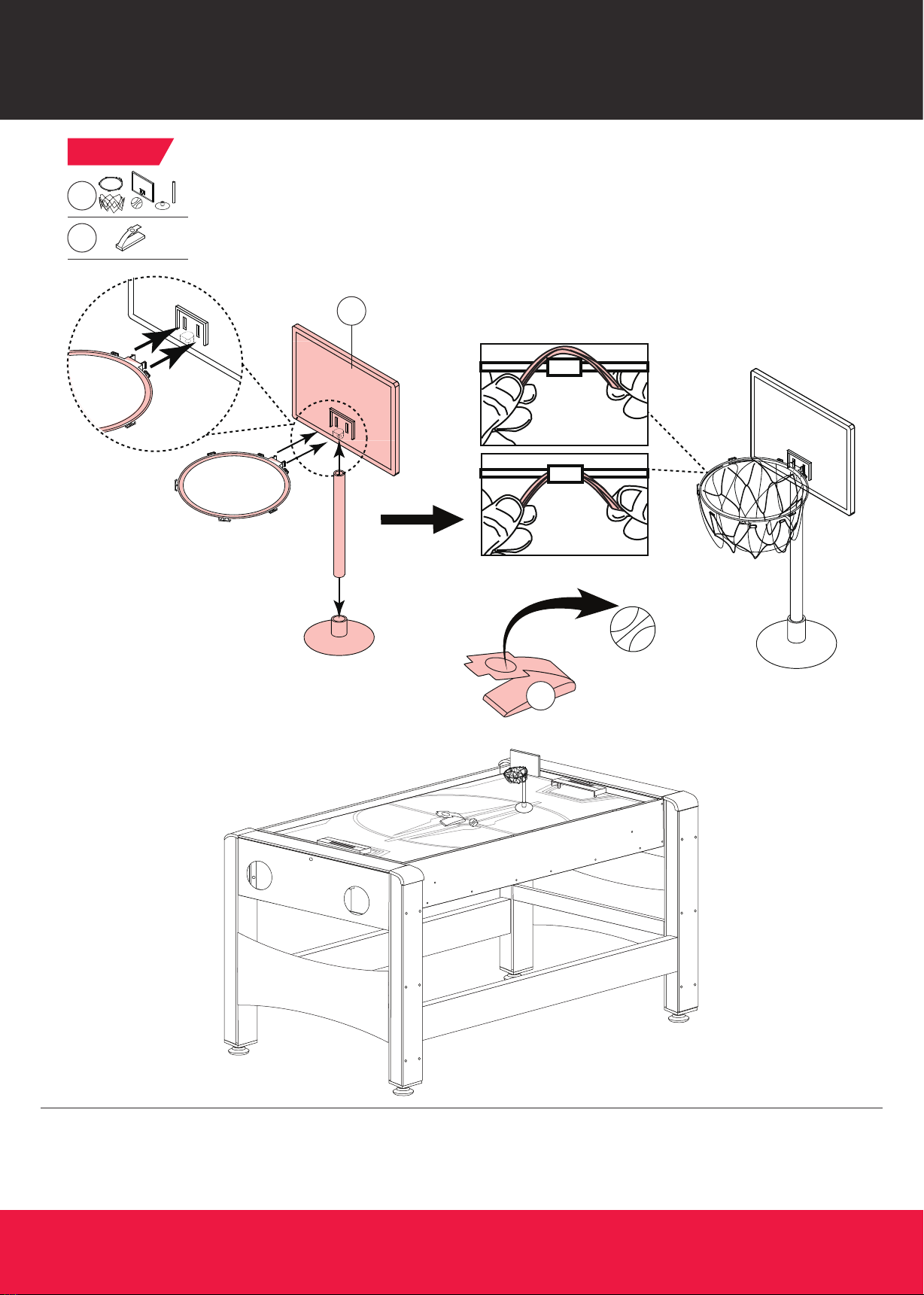

Basketball Set Juego de
Baloncesto de
Lanzamiento
36
x1
FOR FIG. 18
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Felt Pad Almohadilla de
Fieltro
38
x2
FOR FIG. 17
Pusher Mazo
39
x2
FOR FIG. 17
Hover Puck Disco de Flotar
40
x1
FOR FIG. 17

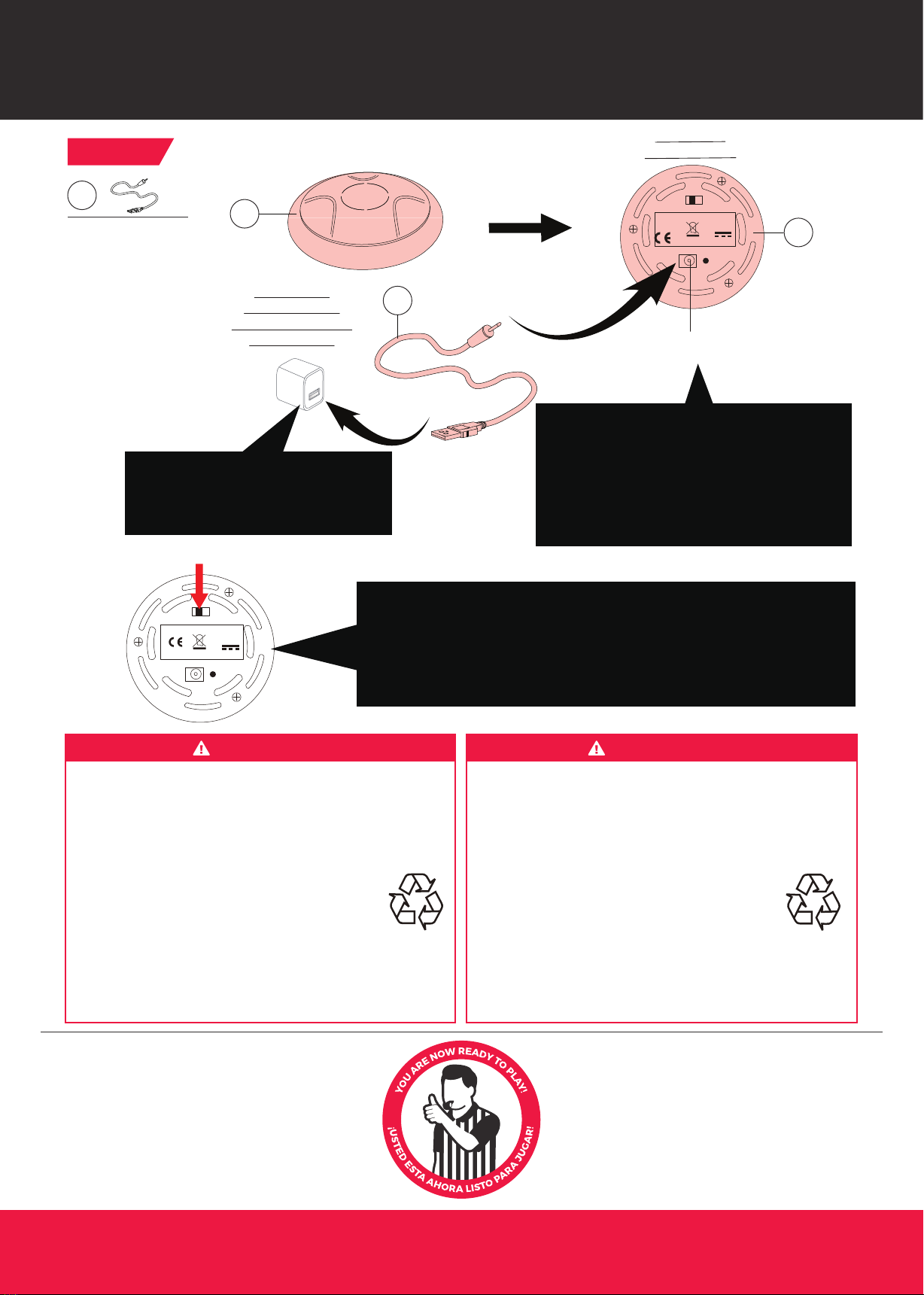

USB Power Cord Cable Eléctrico
de USB
41
x1
FOR FIG. 21

Find a clean, level place to begin the assembly of your
product.
Verify that you have all listed parts as shown on the
part list pages. If any parts are missing, call our
customer service.
1.
2.
Encuentre un lugar limpio y nivelado para comenzar
el ensamblaje del producto.
Compruebe que tenga todas las piezas que se
muestran en la lista de piezas. Si falta alguna pieza,
llame a nuestro servicio al cliente.
1.
2.
ANTES DE MONTARBEFORE ASSEMBLY
PRE-INSTALLED PARTS
CB072Y20001 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
HARDWAREHARDWARE
Locking Seat Asiento de Clavija
P1
x4
FOR FIG. 1
M8 T - Nut Tuerca - T M8
P2
x4
FOR FIG. 5
M6 T - Nut Tuerca - T M6
P4
x12
FOR FIG. 5
3x16mm Screw Tornillo 3x16mm
A13
x4
FOR FIG. 15
Wrench Llave Inglesa
A15
x1
Allen key Llave Allen
A16
x1
Round Nut
With Screws
Tuerca redonda
con Tornillos
P5
x2
FOR FIG. 1
Barrel Nut Tuerca de Barril
P3
x8
FOR FIG. 12
PIEZAS PREINSTALADASPRE-INSTALLED PARTS
A14
x14
4x45mm Screw Tornillo 4x45mm
FOR FIG. 6, 7

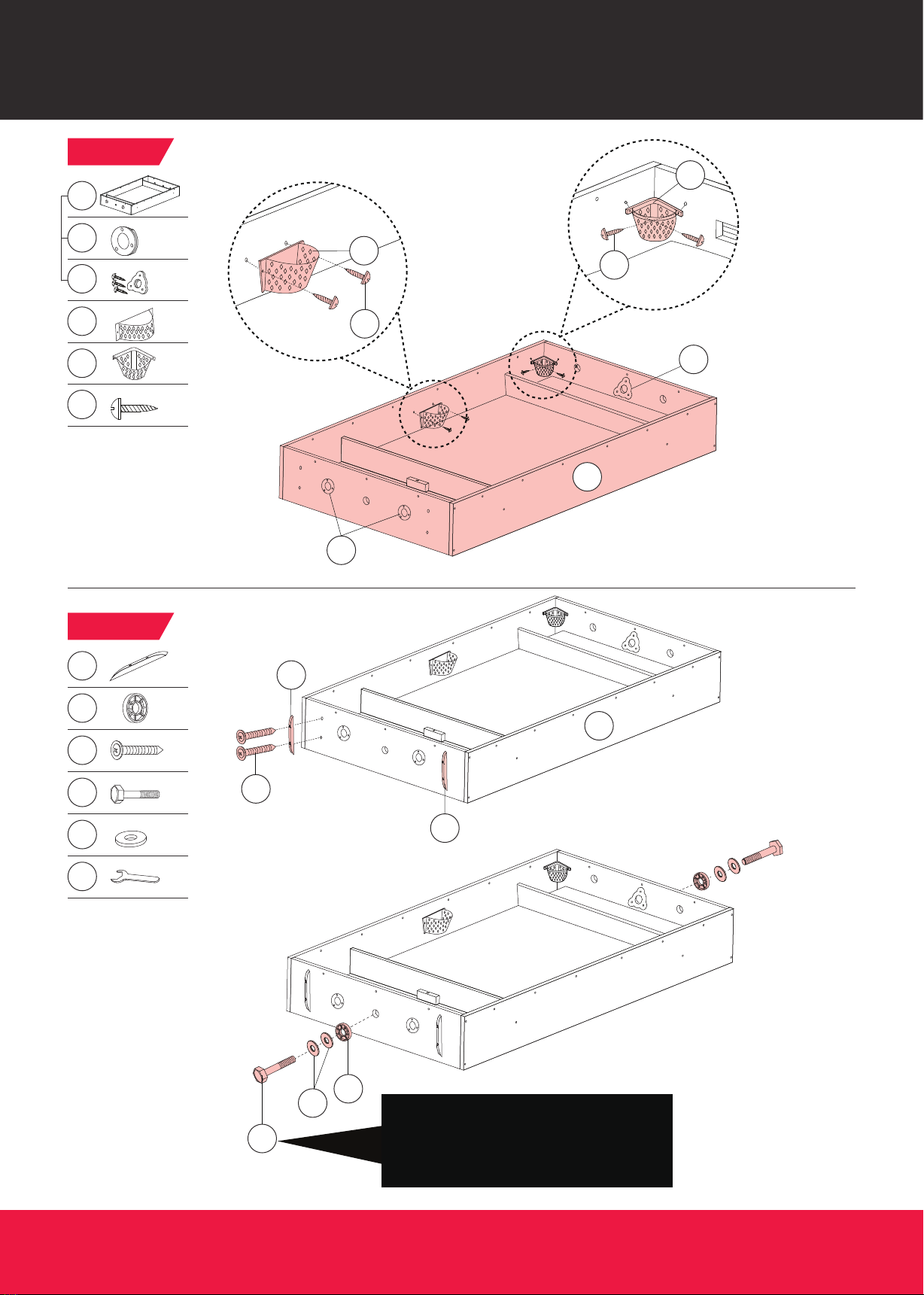

FIG. 1
FIG. 2
1
x4
x1
P1
x4
27
x2
26
x12
A3
x2
P5
A10
A11 28
1
P1
P5
26
A3
27
A3
A4
1
25
25
Note: DO NOT insert Bolt (A10) all the
way. See FIG. 15 for details.
Nota: QUE NO insertes Perno (A10) de
toda manera. Vea la FIG. 15 por detalles.
6 (Continúe en la siguiente página.)(Continued on the next page.) www.medalsports.com CB072Y20001
MONTAJEASSEMBLY
English Español
25
x8
x4
A4
x2
A10
x4
A11
Pre-installed
Pre-installed
x2
28
x1
A15

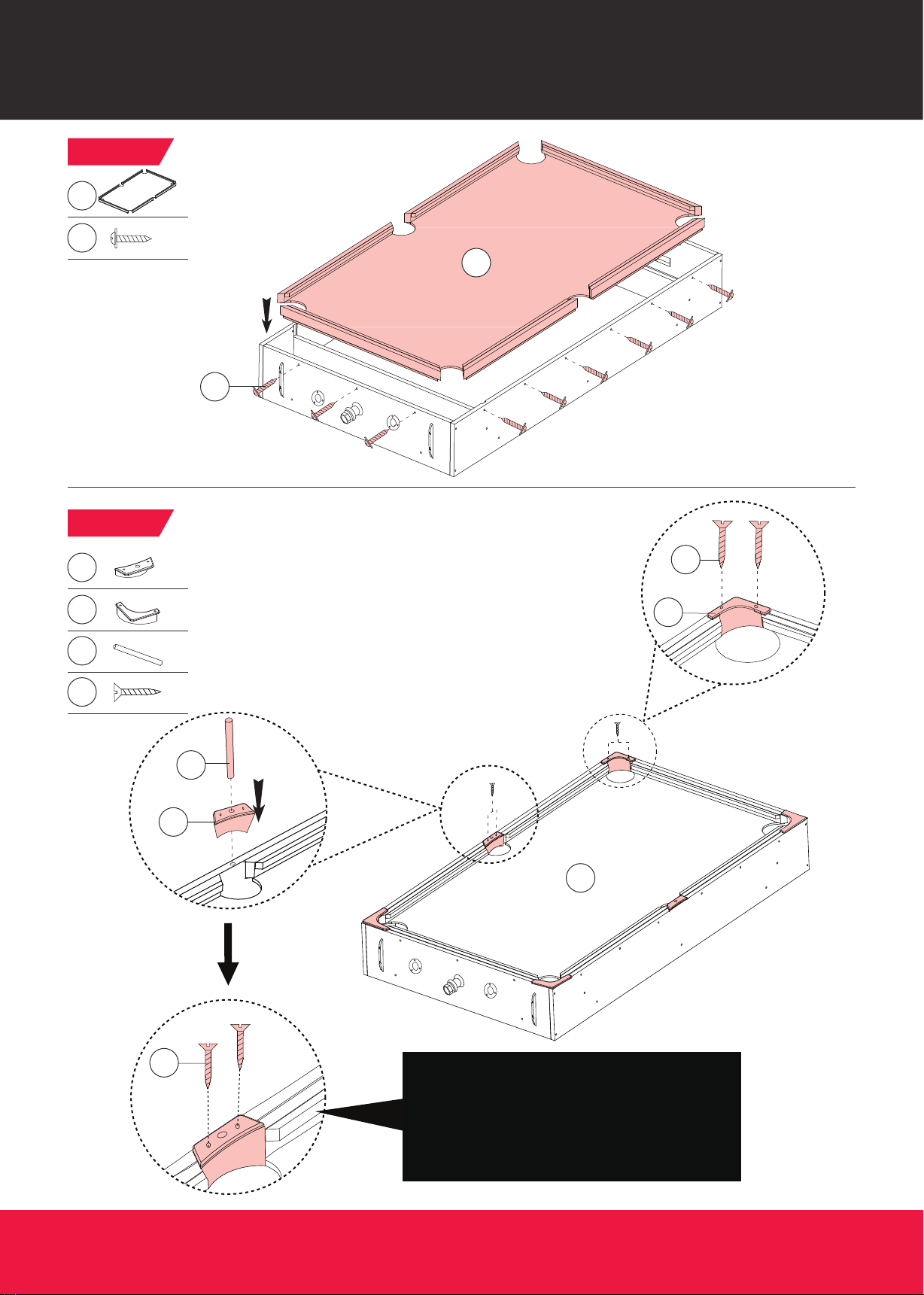

FIG. 3
2
x18
x1
A5
A5
2
FIG. 4
14
x4
x2
15
x12
A2
A2
2
15
A2
24
14
Note: Plug part (24) into part (14) before locking
the screws (A2), and remove part (24) before
playing pool table.
Nota: Enchfa la parte (24) a la parte (14) antes de
cerrar los tornillos (A2), y quite la parte (24)
antes de jugar la billar.
x2
24
CB072Y20001 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español

FIG. 5
6x2
FIG. 6
3
x2
x2
4
x4
18
7x2
P2 x4
21 x4
x12
A1
x6
A14
P4 x12
67
P2
21
&
P4
3
4
A14
3
18
18
A1
The Hole
/ Orificio
CB072Y20001 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
Pre-installed
Pre-installed

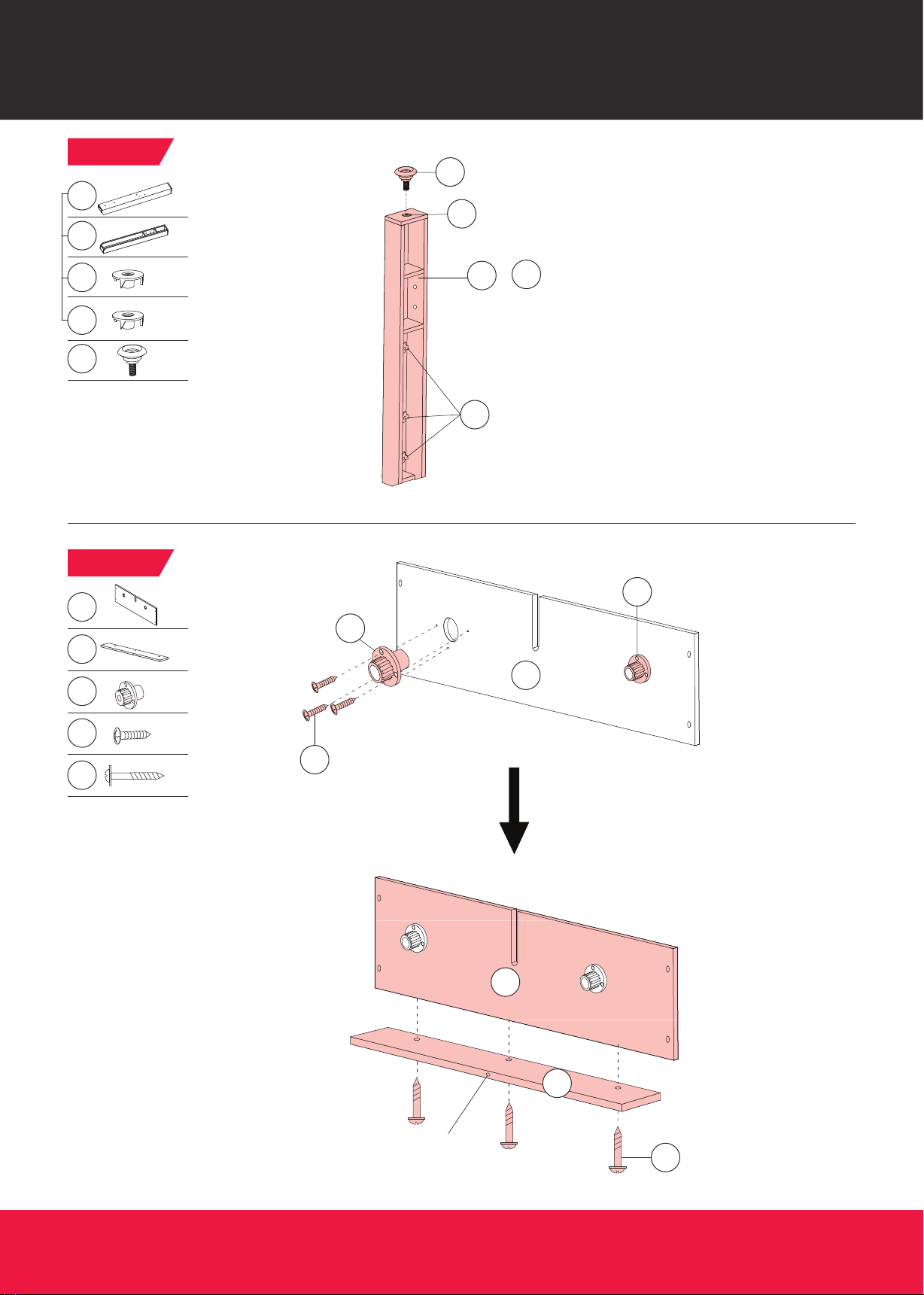

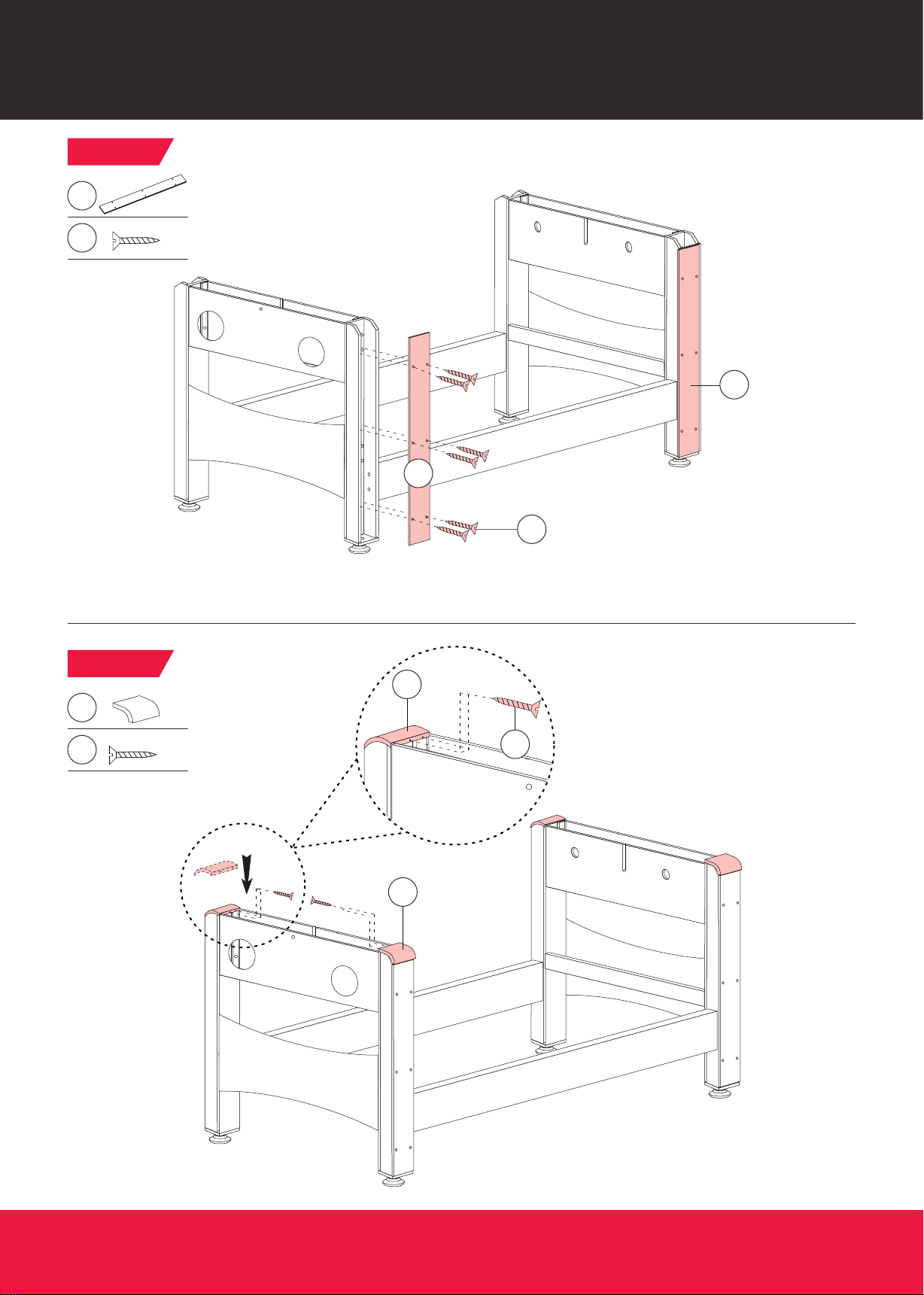

FIG. 7
16 x4
FIG. 8
A14 x8
9
x2
x4
11
x8
A5
16
A14
16
3
A7
x4
x4
A8
x1
A16 A5
9
FIG. 9
A7
x8
x8
A8
x1
A16
CB072Y20001 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
6
7
A8 A7
A7
A8
11

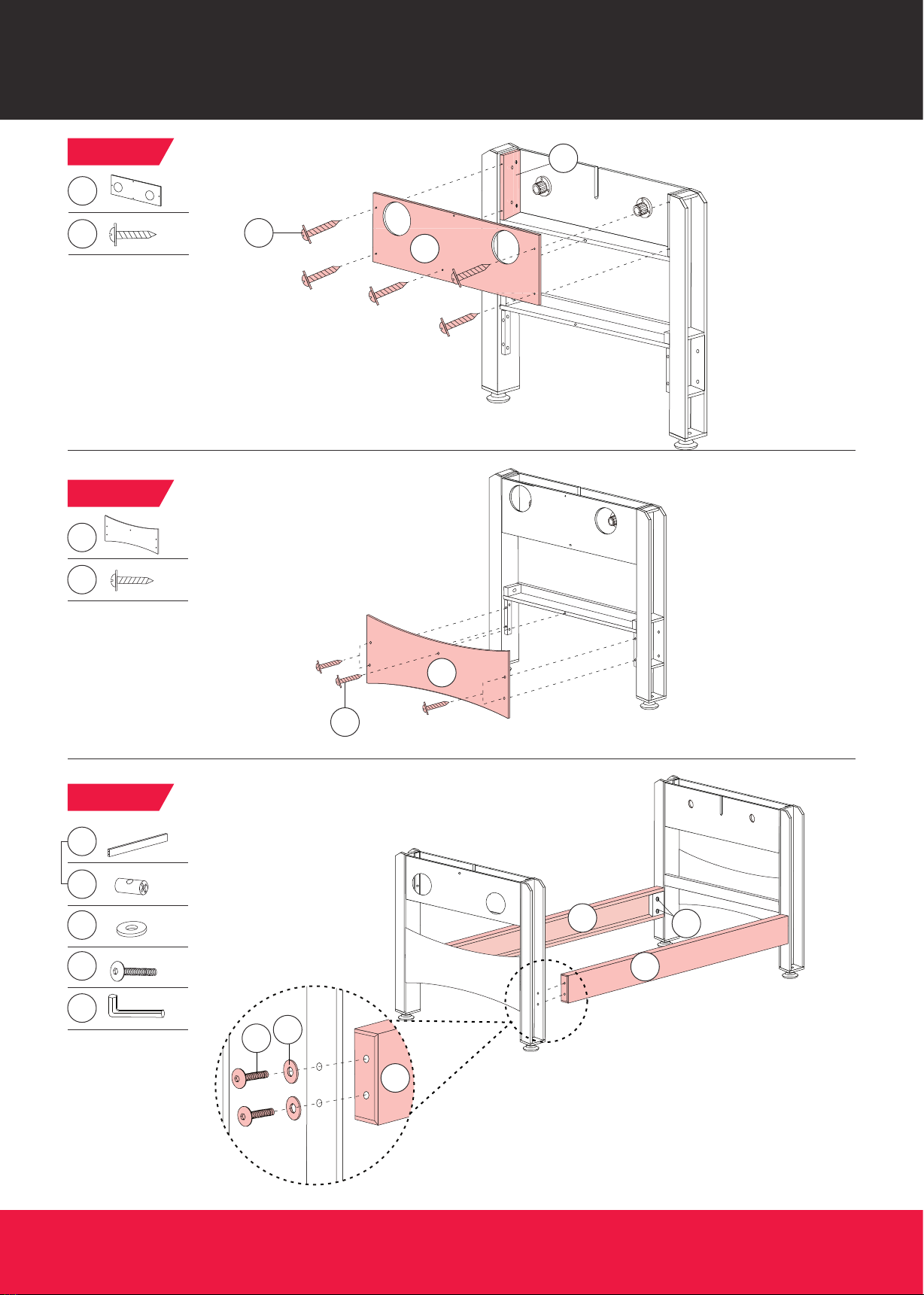

FIG. 10
8
8
P3
A8
A12
8
FIG. 12
8x2
x8
A8
Pre-installed
x8
P3
A12
x1
x8
A16
FIG. 11
10
x10
x2
A6
10
A6
CB072Y20001 www.medalsports.com10 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
5x2
x10
A5
16
5
A5

FIG. 13
20
x24
x4
A9
FIG. 14
17
x8
x4
A2
17
17
A2
A9
20
20
CB072Y20001 www.medalsports.com11 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español

28
A11
A10
3
Top View of proper Swivel Bolt
and Washer placement.
/ Vista Superior del perno enroscado
y Colocación de Arandela.
19
A13
FIG. 15
19
x4
x2
22
1
1
x4
A13
A11
Note: Slide the FIG. 4 Assembly into the
FIG. 14 Assembly, then tighten the Bolts.
Nota: Deslice la unidad de FIG. 4 en la
unidad de FIG. 14, y luego aprete los
pernos.
Note: Use locking knob (22) to secure
the table top.
Nota: Use la perilla de seguridad (22)
para asegurar la parte superior de mesa.
22
FIG. 4 Assembly
/ Ensamblaje FIG. 4
22
CB072Y20001 www.medalsports.com12 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
2
3
4
5
6
7
8
9
0
1

GAME 1: Glide Hockey
Play the game using Pushers (39) and Hover Puck (40).
JUEGO 1: Deslizamiento de Hockey
Juega el juego usando Golpeadors (39) y Disco de Flotar (40).
FIG. 16
12
x2
x2
A5
FIG. 17
38
x2
x2
39
x8
A9
x1
40
39
38
38
A5
12 A9
Note: Tear off the backside papers of the Felt Pads (38) and
stick them onto the bottom of the Pushers (39).
Nota: Arranque el papel de la parte trasera de Almohadilla
de Fieltro (38) y péguelos al fondo de los Conectes (39).
Note: Make sure that the Locking knob
are closed to secure the mainframe.
Nota: Asegure que las Perilla de Cerradura
estén cerradas para asegurar el Unidad
principal.
CB072Y20001 www.medalsports.com13 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español

GAME 2: BASKETBALL
Attach the Basketball system and use the Basketball and the Launcher (37).
JUEGO 2: BALONCESTO
Asegure el sistea del Baloncesto y use el Baloncesto y el Lanzador (37).
FIG. 18
36
x1
x1
37
A
B
37
36
CB072Y20001 www.medalsports.com14 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español

31
x1
x1
32
33
x2
x2
34
35 x1
GAME 3: Billiard
Play the game as assembled using the Billiard Ball Set (31), Cue (33), Triangle (32).
JUEGO 3: Billar
Juega el juego como ensamblado usando las Bola de Billar (31), Taco (33 ), Triángulo (32).
FIG. 19
22
Note: Use locking knob (22) to secure
the table top.
Nota: Use la perilla de seguridad (22)
para asegurar la parte superior de mesa.
22
CB072Y20001 www.medalsports.com15 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

GAME 4: Table Tennis
Use the Table Tennis Paddle (30) and Table Tennis Balls (29).
JUEGO 4: Tenis de Mesa
Use las paletas de Tenis de Mesa (30) y la pelota de Tenis de Mesa (29).
FIG. 20
13
x1
x1
23
x2
24
x2
29
x2
30
23
23
24
24
2
13
30 29
Note: Make sure that the Locking knob
are closed to secure the mainframe.
Nota: Asegure que las Perilla de Cerradura
estén cerradas para asegurar el Unidad
principal.
CB072Y20001 www.medalsports.com16 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
English Español

FIG. 21
x1
41
Note: Battery information for hover puck ONLY Nota: Información de la batería SOLO para el disco hover
Note: Plug the USB Power Cord (41) into the
back of the Hover Puck (40) . Allow the Hover
Puck to charge for 60 minutes.
Nota: Enchufe el cordón eléctrico USB (41) en
la parte trasera del duende de suspensión
(40). Deje que el duende de suspension se
cargue durante 60 minutos.
IMPORTANT IMPORTANTE
CHARGER IN
OFF
MADE
IN CHINA
ON
DC 6V
ON / OFF
Note: To operate the Hover Puck (40), just turn on the Switch on the
underside of Hover Puck to the ON position. The Hover Puck will operate
for 20-30 minutes when fully charged.
Nota: Para operar el disco de air hockey (40), simplemente accione el
interruptor a ON en la parte inferior del disco de air hockey. El disco de air
hockey operará durante 20-30 minutos cuando tenga la carga completa.
41
USB Power
(not included)
/ Potencia de USB
(no incluido)
40
CHARGER IN
OFF
MADE
IN CHINA
ON
DC 6V
Charging in
/ Entrada de carga
Back View
/ Vista trasera
40
LI-POLYMER BATTERY
POLARITY: RED WIRE + / BLACK WIRE -
BATTERY MANUFACTURER:
SHENZHEN SANXIN NEW ENERGY TECHNOLOGY
ITEM NO.: HJ 401230
NOMINAL VOLTAGE: 3.7 V
RATED CAPACITY IN mAh: 120 mAh
MANUFACTURE DATE: 11/13/2019
DO NOT INCINERATE OR EXPOSE TO FIRE.
DO NOT DISASSEMBLE OR SHORT CIRCUIT THE BATTERY.
THIS BATTERY MUST BE RECYCLED OR DISPOSED PROPERLY.
MADE IN CHINA
BATERÍA POLÍMERO LITIO
POLARIDAD: CABLE ROJO + / CABLE NEGRO -
FABRICANTE DE LA BATERÍA:
SHENZHEN SANXIN NEW ENERGY TECHNOLOGY
NO. PRODUCTO: HJ 401230
VOLTAJE NOMINAL: 3.7V
CAPACIDAD NOMINAL EN mAh: 120 mAh
FECHA DE FABRICACIÓN: 11/13/2019
NO INCINERAR NI EXPONER AL FUEGO.
NO DESMONTAR NI CORTOCIRCUITAR LA BATERÍA.
ESTA BATERÍA DEBE RECICLARSE O ELIMINARSE
CORRECTAMENTE.
HECHO EN CHINA
Note: Insert USB Power Cord (41) into
the USB Power plug.
Nota: Inserte el cordón eléctrico USB
(41) en el emchufe eléctrico USB.
CB072Y20001 www.medalsports.com17 (La ultima página)(The last page)
CARGA DEL DISCO FLOTANTEHOVER HOCKEY CHARGE
English Español

www.medalsports.com
