Meec tools 000-904 User manual

000-904
Instrukcja obsługi
(Tłumaczenie oryginalnej instrukcji)
Ważny! Przed użyciem uważnie przeczytaj instrukcję obsługi!
Zachowaj ją naprzyszłość.
WIELOFUNKCYJNE URZĄDZENIE PRZYCINAJĄCE 4 W 1
PL
Bruksanvisning i original
Viktigt! Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov.
QUADROTRIMMER
SE
EN BRUSH CUTTER 4 IN 1
Operating instructions
(Translation of the original instructions)
Important! Read the user instructions carefully before use.
Save them for future reference.
NO QUADROTRIMMER
Bruksanvisning
(Oversettelse av original bruksanvisning)
Viktig! Les bruksanvisningen nøye før bruk.
Ta vare på den for fremtidig bruk.

Värna om miljön!
Får inte slängas bland hushållssopor!
Denna produkt innehåller elektriska eller elektroniska
komponenter som ska återvinnas. Lämna produkten för
återvinning på anvisad plats, till exempel kommunens
återvinningsstation.
Rätten till ändringar förbehålles.
Vid eventuella problem, kontakta vår serviceavdelning på
telefon [phone].
www.jula.se
Verne om miljøet!
Må ikke kastes sammen med husholdningsavfallet! Dette
produktet må inneholder elektriske eller elektroniske
komponentersom skal gjenvinnes. Lever produkt till
gjenvinning på anvist sted, f.eks. kommunens miljøstation.
Med forbehold om endringer.
Ved eventuelle problemer kan du kontakte vår
serviceavdeling på telefon [phone].
www.jula.no
Dbaj o środowisko!
Nie wyrzucaj zuytego produktu wraz z odpadami
komunalnymi! Produkt zawiera elektryczne komponenty
mogące być zagroeniem dla środowiska i dla zdrowia.
Produkt naley oddać do odpowiedniego punktu
składowania lub przynieść go do jednego ze sklepów gdzie
przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary
tego samego rodzaju i w tej samej ilości.
Z zastrzeżeniem prawa do zmian.
W razie ewentualnych problemów skontaktuj się
telefonicznie z naszym działem obsługi klienta pod
numerem: 22 338 88 88.
www.jula.pl
Care for the environment!
Must not be discarded with household waste! This
product contains electrical or electronic components that
should be recycled. Leave the product for recycling at the
designated station e.g. the local authority's recycling
station.
Jula reserves the right to make changes. In the event of
problems, please contact our service department.
www.jula.com
Tillverkare/ Produsent/ Producenci/ Manufacturer
Distributör/ Distributør/ Dystrybutor/ Distributor
Jula Poland Sp. z o.o., ul.
Malborska 49, 03-286 Warszawa, Polska
Jula Norge AS, Solheimsveien 6–8,
1471 LØRENSKOG
20170124
© Jula AB
Jula AB, Box 363, 532 24 SKARA

1

2
3

4 5
6
7 8

9 10
11 12
13 14

16
17 18
19 20
15

22
23 24
25 26
21

27 28
29 30
31 32

33 34
36
35
37 38

39

SE
12
• Inspektera noga det område där
maskinen ska användas och avlägsna
stenar, trådar och andra främmande
föremål.
• Inspektera alltid maskinen före
användning för att se att knivar,
knivskruvar och skärenhet inte är slitna
eller skadade. Om knivarna eller
skruvarna är slitna eller skadade ska alltid
hela uppsättningen bytas ut, för att
undvika obalans.
• Kontrollera maskinen före varje
användning med avseende på lösa
fästelement och delar, bränsleläckage,
skador etc. Skadade delar måste bytas ut
innan maskinen får användas.
Användning
• Använd maskinen endast i dagsljus eller i
god articiell belysning.
• Undvik om möjligt att använda maskinen
i vått gräs.
• Se alltid till att ha bra fotfäste på
sluttande underlag.
• Ha hela tiden säkert fotfäste och god
balans. Detta är särskilt viktigt på
sluttande underlag.
• Sträck dig inte för långt – det kan medföra
att du tappar balansen eller råkar vidröra
heta ytor på maskinen.
• Spring aldrig med maskinen.
• Var mycket försiktig när du ändrar riktning
i sluttningar.
• Arbeta inte i mycket branta sluttningar.
• Var mycket försiktig när du går bakåt eller
drar maskinen mot dig.
• Använd aldrig maskinen om skydd eller
kåpor är demonterade eller skadade.
• Starta motorn enligt anvisningarna. Håll
fötterna borta från knivarna.
• Om maskinen måste lutas ska den inte
lutas mer än absolut nödvändigt. Lyft den
del som är längst bort från användaren.
Ha alltid båda händerna i körläge innan
SÄKERHETSANVISNINGAR
• Maskinen är inte avsedd att användas av
personer (barn eller vuxna) med någon
typ av funktionshinder eller av personer
som inte har tillräcklig erfarenhet eller
kunskap för att använda den, såvida de
inte har fått anvisningar gällande
användande av maskinen av någon med
ansvar för deras säkerhet.
• Barn ska hållas under uppsikt så att de
inte leker med maskinen.
Utbildning
• Läs dessa anvisningar noga. Bekanta dig
med maskinens reglage och användning.
• Använd aldrig maskinen för något annat
ändamål än det avsedda.
• Låt aldrig barn eller personer som inte
känner till maskinen eller har tagit del av
dessa anvisningar använda den. Det kan
nnas lokala åldersregler för användning.
Håll barn under uppsikt så att de inte
leker med apparaten.
• Användaren är ansvarig för eventuella
olyckor eller risker för andra personer eller
för egendom.
• Starta aldrig motorn inomhus eller i slutet
utrymme – risk för kolmonoxidförgiftning.
Förberedelser
• Kontrollera att arbetsområdet är fritt från
människor, djur och andra hinder. Håll
människor och djur på minst 15 meters
avstånd vid arbete.
• Avståndet till överhängande hinder, t.ex.
elledningar, får inte vara mindre än 10
meter.
• Ta bort föremål som kan komma att
fastna i, eller slungas ut av, apparaten.
Använd alltid stadiga,halksäkra skor och
långbyxor vid användning av maskinen.
• Använd inte maskinen barfota eller med
öppna skor.

SE
13
du sänker ned maskinen till marken.
• Placera inte händer eller fötter nära eller
under rörliga delar.
• Lyft eller bär aldrig maskinen medan
motorn är igång.
• Apparaten arbetar med roterande
skärverktyg. Det medför risk för kast och för
att såväl avverkat material som främmande
föremål (stenar etc.) slungas ut
okontrollerat – risk för personskada.
• Trots skyddsanordningar och användning av
personlig skyddsutrustning nns risk för
kroppsskada till följd av kontakt med
klingans eller trimmertrådens oskyddade
delar.
• Stäng av motorn och lossa tändkabeln från
tändstiftet i nedanstående situationer:
– Innan du lämnar maskinen.
– Innan du avlägsnar eventuell
blockering.
– Före kontroll, rengöring eller annat
arbete på maskinen.
– Om du kör på något föremål.
Kontrollera maskinen och reparera
eventuella skador innan du använder
den igen.
– Om maskinen börjar vibrera onormalt
(kontrollera omedelbart).
Underhåll och förvaring
• Se till att samtliga skruvförband är korrekt
åtdragna.
• Byt skadade eller slitna delar.
• Använd endast skärenhetsdelar av rätt typ.
• Förvara aldrig maskinen med bränsle i
tanken i utrymmen med antändningskällor.
• Låt motorn svalna före förvaring.
• Håll motor, ljuddämpare och områden där
bränsle förvaras fria från fett och gräs,
mossa, löv och liknande – brandrisk.
• Eventuell tömning av tanken ska ske
utomhus.
• Stäng av motorn och ta bort tändkabeln
innan justerings- eller reparationsarbete
påbörjas, med undantag för
förgasarinställning.
Särskilda säkerhetsanvisningar
• Håll stadigt i handtagen med båda
händerna. Sätt gasreglaget i tomgångsläge
vid pauser i arbetet.
• Ha hela tiden säkert fotfäste och god
balans.
• Använd lämpligt motorvarvtal för det
aktuella arbetet. Undvik onödigt högt
varvtal.
• Stäng av motorn och vänta tills alla rörliga
delar har stannat helt före kontroll eller
bränslepåfyllning samt innan
trimmerhuvudet rensas.
• Stäng omedelbart av motorn om klingan
slår i något hårt föremål. Kontrollera
klingan och byt ut den om den är skadad.
• Om du blir störd, avsluta arbetsuppgiften
och stäng av maskinen innan du tar
uppmärksamheten från maskinen.
• Rör aldrig vid tändstift eller tändkabel när
motorn är igång – risk för elolycksfall.
• Ljuddämparen och andra motordelar blir
heta när motorn går – risk för brännskada.
• Vid transport mellan arbetsområden, stäng
av motorn och bär maskinen med
trimmerhuvudet riktat bort från kroppen.
• Var uppmärksam och försiktig vid
föryttningar, för att minimera risken att
apparaten faller, vänds upp och ner etc. och
läcker bränsle, orsakar personskada eller
själv skadas.
• Före transport med bil eller annat fordon,
låt motorn svalna, töm bränsletanken och
säkra apparaten mot att glida och falla etc.
• Vid transport ska skärverktyg förses med
skydd för att undvika personskada.
• Innan arbetet inleds, kontrollera att
trimmerhuvudet inte roterar när motorn
går på tomgång.
• Långvarig vibrationsexponering kan orsaka

SE
14
domning av händer och armar eller i
svårare fall neurovaskulär skada, så kallade
vita ngrar (Raynauds syndrom). Risken att
utveckla sådana problem påverkas även av
ärftlig disposition, exponering för köld och
fukt, diet, rökning och arbetsvanor.
Sambanden mellan vibrationsexponering
och symptom är ännu inte helt klarlagda.
Nedan beskrivs några åtgärder användaren
kan vidta för att minska risken för
vibrationsrelaterade problem och skador:
– Rör på dig ofta, för att hålla igång
blodcirkulationen.
– Ta regelbundna pauser i arbetet och
begränsa den totala arbetstiden per
dag.
• Klä dig rätt i kall väderlek och använd
handskar som håller händer och handleder
varma. Kyla är en känd riskfaktor för vita
ngrar (Raynauds syndrom).
• Vid all användning av apparaten ska
skyddsskor, benskydd, skyddsglasögon,
ansiktsskydd och hörselskydd användas.
Förlita dig inte enbart på apparatens
skyddskåpa som tillräckligt skydd mot
föremål som slungas ut direkt från klingan
eller studsar mot väggar eller liknande.
• Håll obehöriga personer, särskilt barn, och
djur borta från arbetsplatsen. När du
arbetar med apparaten är du centrum i ett
riskområde med radie 15 meter. I detta
riskområde får ingen annan vistas.
Personer som vistas inom riskområdet och
omedelbart utanför ska använda
skyddsglasögon och lämpliga skydd mot
utslungade föremål. Om du måste använda
apparaten på platser där personer utan
skyddsutrustning uppehåller sig, ska du
arbeta med minskat gaspådrag för att
minska risken att utslungade föremål
orsakar personskador.
• Kontrollera att skärverktyget inte roterar när
motorn går på tomgång. Om verktyget
roterar på tomgång, avbryt arbetet och
kontakta återförsäljaren.
• Använd kraftiga, åtsittande långbyxor samt
skyddsskor och skyddshandskar. Använd
inte löst sittande kläder eller kortbyxor och
arbeta inte barfota. Använd inte smycken.
• Håll alltid maskinen på din högra sida.
• Använd aldrig maskinen när du är trött,
sjuk eller påverkad av droger, alkohol eller
läkemedel.
• Håll händer och andra kroppsdelar borta
från maskinens rörliga delar.
• För att minska risken att vidröra heta ytor,
arbeta aldrig med motorns överkant
ovanför höfthöjd.
• Vidrör inte avgassystem eller cylinder
medan du använder maskinen – risk för
brännskada.
• Trimmerhuvudet/slyklingan roterar under
förgasarinställning och vid start av motorn.
• Håll maskinen i gott skick – efterdra lösa
delar och fästelement och byt ut slitna
delar.
• Hantera och förvara bränslet enbart i kärl
avsedda för bensin.
• Hantera och fyll på bränsle endast utomhus
och på säkert avstånd från gnistor och
öppen låga. Torka upp bränslespill. Flytta
dig minst 10 m från den plats där du fyllt på
bränsle innan du startar motorn.
• Stäng av motorn och låt den svalna innan
du på nytt fyller på bränsle eller lägger
undan apparaten.
• Om något främmande föremål fastnar i
trimmerhuvudet eller slyklingan, stäng
omedelbart av motorn, vänta tills alla
rörliga delar stannat helt, ta bort
tändkabeln från tändstiftet och avlägsna
sedan det främmande/blockerande
föremålet. Innan arbetet återupptas måste
apparaten, inklusive skyddskåpor och
trimmerhuvud/slyklinga, undersökas med
avseende på skador. Om synliga skador
nns, måste apparaten lämnas till
återförsäljaren för reparation med
originaldelar eller av tillverkaren
rekommenderade delar innan den får
användas igen. Om inga synliga skador
nns, ska apparaten provköras försiktigt.
Om kraftiga vibrationer eller onormalt ljud

SE
15
uppträder vid provkörning, ska apparaten
genast stängas av och måste lämnas till
återförsäljaren för reparation med
originaldelar eller av tillverkaren
rekommenderade delar innan den får
användas igen.
VARNING!
• Vibration vid faktisk användning kan avvika
från de deklarerade värdena, beroende på
hur apparaten används. Nedanstående
faktorer påverkar vibrationsnivån:
– Felaktig användning.
– Bearbetning av olämpliga material.
– Bristande underhåll.
– Olämpliga tillbehör
– Handtagets fastsättning.
• Det åligger användaren att bedöma
eventuella risker. Gör en bedömning av
belastningen på utifrån arbetets art och
användningen av maskinen och planera
lämpliga pauser. På det viset kan
belastningen under arbetstiden avsevärt
minskas. Minimera risken du utsätts för på
grund av vibrationer. Underhåll maskinen i
enlighet med dessa anvisningar.
• Om maskinen används ofta och/eller under
långa arbetspass bör du förse den med
vibrationsdämpade handtag.
• Använd inte maskinen vid
omgivningstemperatur lägre än är 10 °C.
Upprätta en arbetsplan som bidrar till att
begränsa vibrationsbelastningen.
Användning med trimmerhuvud
• Byt ut trimmerhuvudet om det är sprucket
eller skadat på annat sätt. Kontrollera noga
att du monterat det nya trimmerhuvudet
korrekt. Ett felmonterat eller bristfälligt
fastdraget trimmerhuvud kan orsaka svåra
personskador.
• Kontrollera att alla skyddskåpor,
handtagsbågen och handtagen är korrekt
och stabilt monterade.
• Använd endast trimmertråd och tillbehör
som rekommenderas av tillverkaren
• Användning av tillbehör som inte är
rekommenderade av tillverkaren kan
medföra svåra personskador.
• Använd aldrig maskinen utan att
skyddskåpan är monterad och i gott skick.
• Vid all användning ska maskinen hållas i ett
stadigt grepp med båda händerna. Håll
trimmerhuvudet under höfthöjd. Arbeta
aldrig med trimmerhuvudet högre än 75
cm över marken.
Användning med slyklinga
VARNING!
Var uppmärksam på risken för kast när du
använder apparaten som röjsåg.
• Använd aldrig röjsågen utan att
skyddskåpan är korrekt monterad och i gott
skick.
• Bär kraftiga handskar när du använder
apparaten som röjsåg och när du monterar
eller demonterar slyklingan.
• Vid montering och demontering av
slyklingan, liksom vid losstagning av
främmande föremål som fastnat i eller
blockerar slyklingan, ska motorn alltid vara
avstängd och tändkabeln borttagen från
tändstiftet.
• Försök aldrig vidröra slyklingan medan den
roterar.
• Slyklingan fortsätter att rotera efter att
motorn stängts av eller gasreglaget släppts.
Stå kvar i normal arbetsposition med i ett
stadigt grepp om handtagen tills slyklingan
stannat helt.
• Kontrollera före varje användning att
slyklingan är fri från skador och är korrekt
och stabilt monterad. Om slyklingan är
skadad, ska den bytas ut. En skadad eller
felmonterad slyklinga kan orsaka svåra
personskador.
• Använd endast slyklingor som
rekommenderas av tillverkaren och är

SE
16
avsedda för röjsågar. Övriga slyklingor kan
medföra svåra personskador.
• Vid användning som röjsåg med slyklinga
är maskinen avsedd endast för kraftig
ogräsvegetation, grovt och blött gräs samt
sly med diameter upp till 13 mm. Använd
aldrig maskinen till några andra ändamål
än de avsedda.
• Iaktta alltid mycket stor försiktighet när du
använder maskinen med slyklingan
monterad. Om den roterande slyklingan
träar ett föremål den varken kan skära
igenom eller slunga iväg, hindras
klingrotationen plötsligt och klingan och
hela röjsågen gör därför ett kraftigt kast
bort från föremålet. Sådana kast kan
inträa mycket plötsligt och utan förvarning
när klingan stöter på ett hinder eller kör
fast, och de kan vara så kraftiga att du
tappar kontrollen över röjsågen. Risken för
kast är särskilt stor vid arbete i material
som är svårt att överblicka. Arbetet går
lättare och säkrare om du arbetar från
vänster till höger. Eventuella kast till följd av
att klingan träat ett hinder kan då bli
något lindringare.
• Använd alltid bärremmen och ställ in den
så att den sitter stadigt och bekvämt. Håll
maskinen med båda händerna i ett stadigt
grepp när du använder den. Håll händer
och andra kroppsdelar borta från slyklingan
och håll aldrig slyklingan högre än 75
centimeter över marken.
• Om maskinen är försedd med
centrifugalkoppling, kontrollera
regelbundet att slyklingan slutar rotera när
motorn går på tomgång.
• Var uppmärksam på brandrisken och sörj
för god luftväxling – håll under arbete
motorn minst 1 meter från annan
utrustning, byggnadsdelar och
installationer. Placera inga antändliga
föremål nära motorn.
• Håll obehöriga personer, särskilt barn, och
djur borta från arbetsplatsen.
• Förvissa dig om att du i risk- eller
nödsituationer snabbt kan stoppa motorn
och att du förstår och behärskar apparatens
reglage och manövrering.
Bränsle
• Bränslet är lättantändligt och under vissa
förhållanden explosiv.
• Hantera och fyll på bränsle endast utomhus
eller i väl ventilerad lokal, med motorn
avstängd och på säkert avstånd från gnistor
och öppen låga. Förvara aldrig bränsle där
öppen låga, t.ex. rökning, eller gnistor kan
förekomma.
• Överfyll inte bränsletanken. Kontrollera
efter avslutad bränslepåfyllning att
tanklocket är korrekt monterat.
• Undvik bränslespill. Utspillt bränsle och
ångor från bränslespill kan lätt antändas.
Torka därför noga upp allt eventuellt
bränslespill innan du startar motorn.
Övriga säkerhetsanvisningar
• Motorns avgaser är mycket heta och
avgassystemet förblir varmt efter att
motorn stängts av. Låt därför alltid motorn
och avgassystemet svalna innan du lägger
undan apparaten inomhus, för att minska
risken för brand och brännskador.
• Ta regelbundna pauser under arbetet. Ha
hela tiden säkert fotfäste och god balans.
• Använd godkända skyddsskor med
halksäker sula och god passform,
åtsittande kläder, skyddsglasögon,
hörselskydd, skyddshjälm och
vibrationsdämpande handskar.
• Vid allt arbete med trimmer eller röjsåg
nns risk att småsten, metallbitar, diverse
småföremål och avverkat material slungas
iväg.
• Gör dig väl förtrogen med maskinens
reglage och handhavande. Kontrollera att
du snabbt kan stänga av motorn.
Kontrollera att du snabbt kan öppna och
frigöra dig från bärremmen.
• Kontrollera tändningsströmbrytaren före

SE
17
varje användning – låt motorn gå på
tomgång, lägg strömbrytaren i stoppläge
och kontrollera att motorn stannar. Använd
inte maskinen om motorn inte stannar.
Kontrollera regelbundet att klingan eller
trimmerhuvudet stannar när motorn går på
tomgång.
VARNING!
• Vid allt arbete med trimmer eller röjsåg
nns risk att småsten, metallbitar, diverse
småföremål och avverkat material
slungas iväg.
• Gör dig väl förtrogen med apparatens
reglage och handhavande. Kontrollera att
du snabbt kan stänga av motorn.
Kontrollera att du snabbt kan öppna och
frigöra dig från bärremmen.
• Låt aldrig barn eller personer som inte
känner till apparaten eller har tagit del av
dessa anvisningar använda den. Håll barn
under uppsikt så att de inte leker med
apparaten Vid all användning av
apparaten ska skyddsskor, benskydd,
skyddsglasögon, ansiktsskydd och
hörselskydd användas. Förlita dig inte
enbart på apparatens skyddskåpa som
tillräckligt skydd mot föremål som slungas
ut direkt från klingan eller studsar mot
väggar eller liknande. Håll obehöriga
personer, särskilt barn, och djur borta från
arbetsplatsen. När du arbetar med
apparaten är du centrum i en farozon med
radie 15 meter. I denna farozon får ingen
annan vistas. Personer som vistas
riskzonen omedelbart utanför farozonen
ska använda skyddsglasögon och
lämpliga skydd mot utslungade föremål.
Om du måste använda apparaten på
platser där personer utan
skyddsutrustning uppehåller sig, ska du
arbeta med minskat gaspådrag för att
minska risken att utslungade föremål
orsakar personskador.
• Kontrollera tändningsströmbrytaren före
varje användning – låt motorn gå på
tomgång, lägg strömbrytaren i stoppläge
och kontrollera att motorn stannar.
Använd inte apparaten om motorn inte
stannar. Kontrollera regelbundet att
klingan eller trimmerhuvudet stannar när
motorn går på tomgång.
• Vid arbete på halt underlag ska
skyddsskor med halksäker sula användas,
utöver skyddsglasögon, ansiktsskydd,
hörselskydd och skyddshjälm. Bär inte
smycken, löst sittande kläder, slips eller
halsduk eller liknande hängande plagg,
som kan fastna och dras in i apparaten.
Använd inte öppna skor eller sandaler och
arbeta inte barfota eller barbent. Under
vissa förhållanden krävs heltäckande
skyddshjälm med heltäckande
ansiktsskydd. Var uppmärksam på risken
för kast.

SE
18

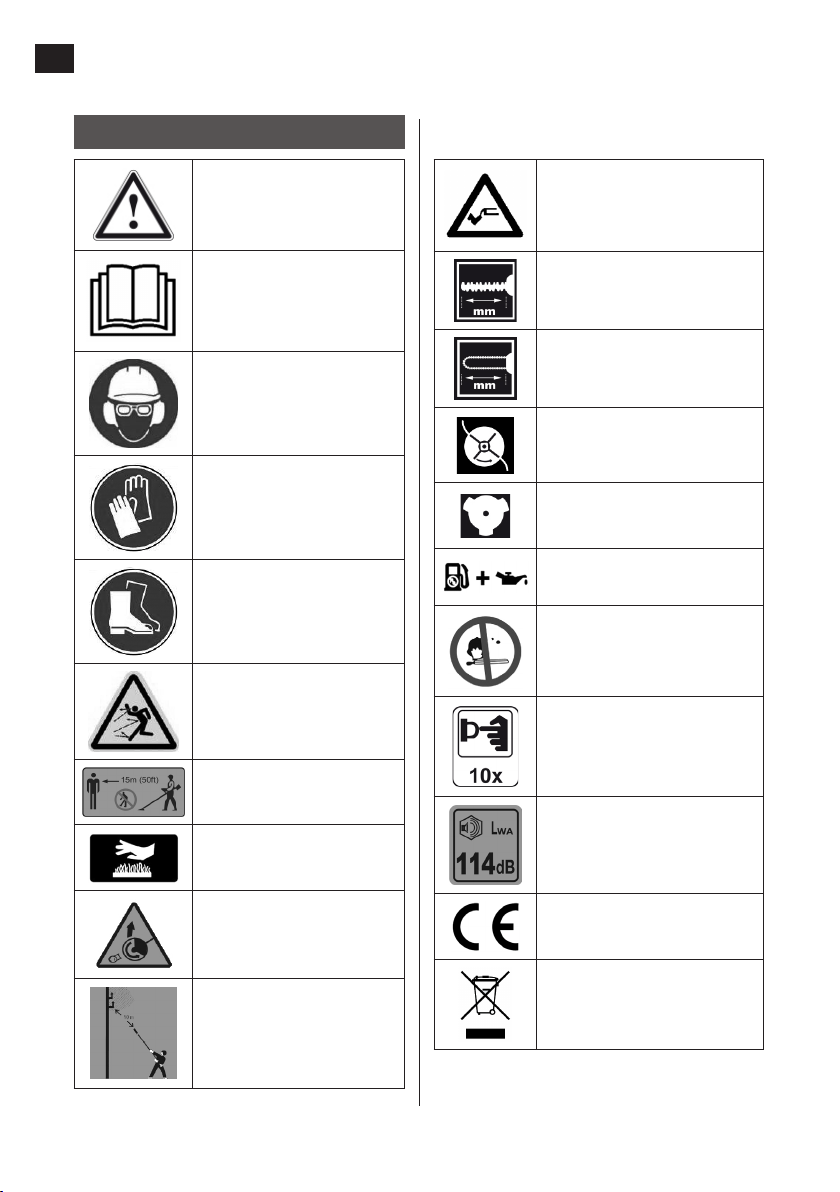

SYMBOLER
VARNING!
Läs bruksanvisningen innan
användning.
Använd skyddshjälm,
Skyddsglasögon och
hörselskydd.
Använd skyddshandskar.
Använd skyddsstövlar.
Risk för utslungade föremål.
Håll säkerhetsavstånd på
minst 15 meter.
Heta ytor! Risk för
kroppsskada.
Risk för utslungade föremål.
Håll minst 10 meters
avstånd till överhängande
ledningar.
Akta fötterna. Risk för
kroppsskada.
Knivlängd 400 mm.
Svärdlängd 254 mm.
Max. varvtal trimmerspole
5 900/min.
Max. varvtal slyklinga
7 200/min.
Bränsleblandning bensin/
tvåtaktsolja 40:1.
Bränslet är mycket
brandfarligt.
Tryck 10 gånger på
primerblåsan innan start.
Ljudeektnivå.
Godkänd enligt gällande
direktiv.
Kasserad produkt ska
återvinnas.

SE
19
TEKNISKA DATA
Motortyp Luftkyld, tvåtakt
Cylindervolym 32,6 cm³
Eekt 0,9 kW
Varvtal 9 800/min
Tändstift L8RTC
Bränsletankens volym 900 cm³
Axeldiameter Ø 26 mm
Vikt 12,5 kg
Ljudtrycksnivå, LpA 93,9 dB(A), K = 3 dB
Uppmätt ljudeektnivå, LwA
108,8 dB(A), K = 3 dB
Garanterad ljudeektnivå, LwA
114 dB(A), K=3 dB
Max. vibrationsnivå
Främre handtag: 5,64 m/s², K=1,5 m/s²
Bakre handtag: 6,28 m/s², K=1,5 m/s²
Kedjesåg
Kedjehastighet 21 m/s
Svärdlängd ???
Delning 3/8"
Röjsåg
Max. varvtal 7 200/min
Slyklinga Ø 255 x 1,4 mm
Trimmer
Max. varvtal 5 900/min
Arbetsbredd 430 mm
Trimmertråd Ø 2,4 mm
Häcksax
Svärdlängd, häcksax 254 mm
Max. klippdiameter Ø 24 mm
Använd alltid hörselskydd!
Det deklarerade värdet för vibration, som
har uppmätts i enlighet med standardiserad
testmetod, kan användas för att jämföra olika
verktyg med varandra och för en preliminär
bedömning av exponering.
VARNING!
Den faktiska vibrationsnivån under
användning av elverktyg kan skilja sig från
det angivna totalvärdet beroende på hur
verktyget används. Identiera därför de
säkerhetsåtgärder som krävs för att skydda
användaren baserat på en uppskattning av
exponering i verkliga driftförhållanden (som
tar hänsyn till alla delar av arbetscykeln såsom
tiden när verktyget är avstängt och när den
körs på tomgång, utöver igångsättningstiden).

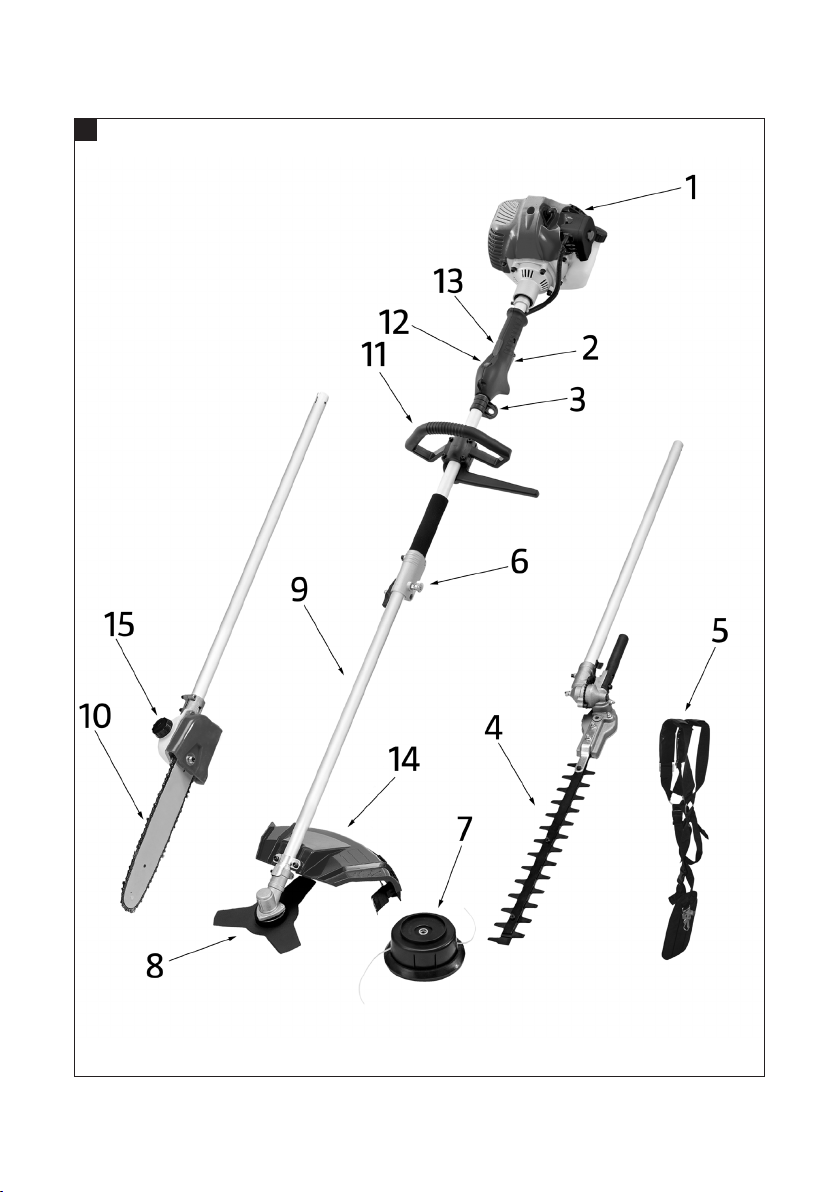

BESKRIVNING
1. Startsnöre
2. Gasreglage
3. Fäste för bärsele
4. Häcksax
5. Bärsele
6. Riggkoppling
7. Trimmerspole
8. Slyklinga
9. Rigg
10. Kedjesåg
11. Främre handtag
12. Strömbrytare
13. Startspärr
14. Skyddskåpa
15. Behållare för sågkedjeolja
BILD 1

SE
20
Kedjesåg
1. Kedjehjulskåpa
2. Sågsvärd
3. Sågkedja
4. Oljepåfyllning
5. Rigg
BILD 2

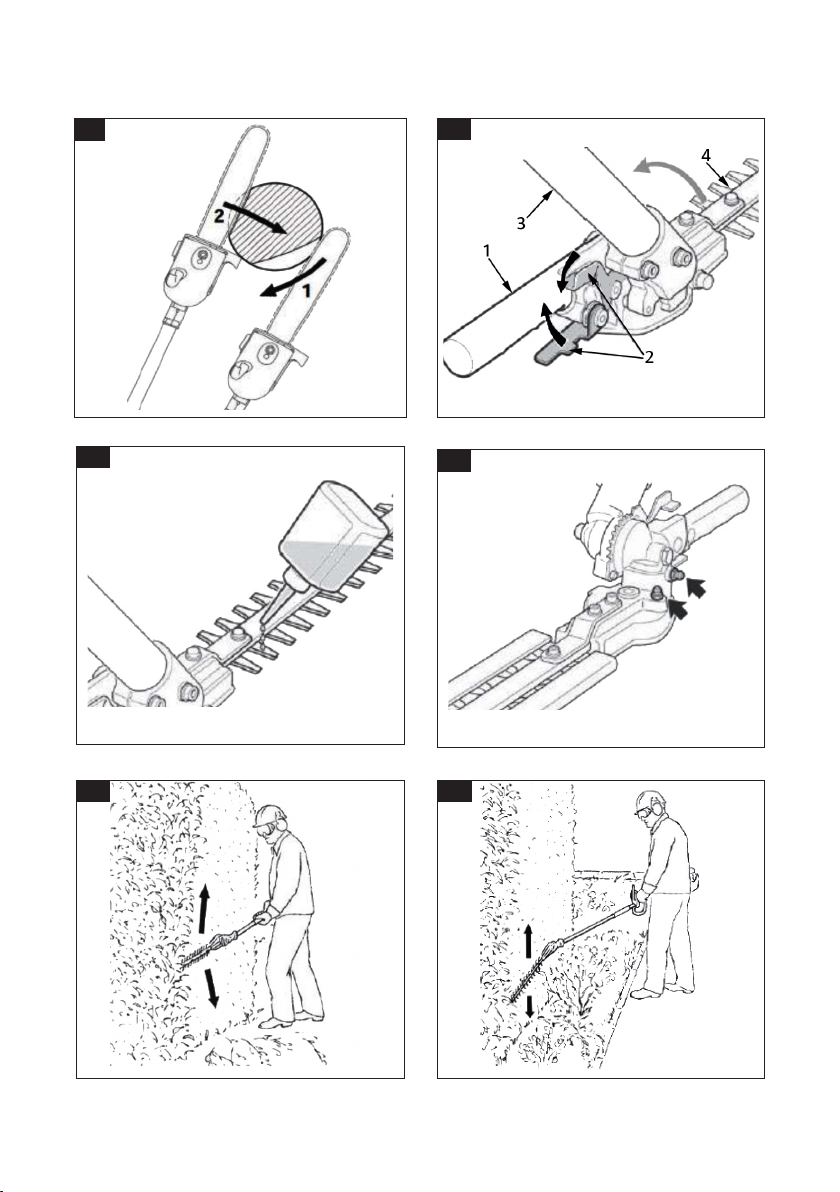

Häcksax
1. Rigg
2. Ställhandtag
3. Knivar
4. Justerspak
BILD 3
MONTERING
RÖJSÅG/TRIMMER

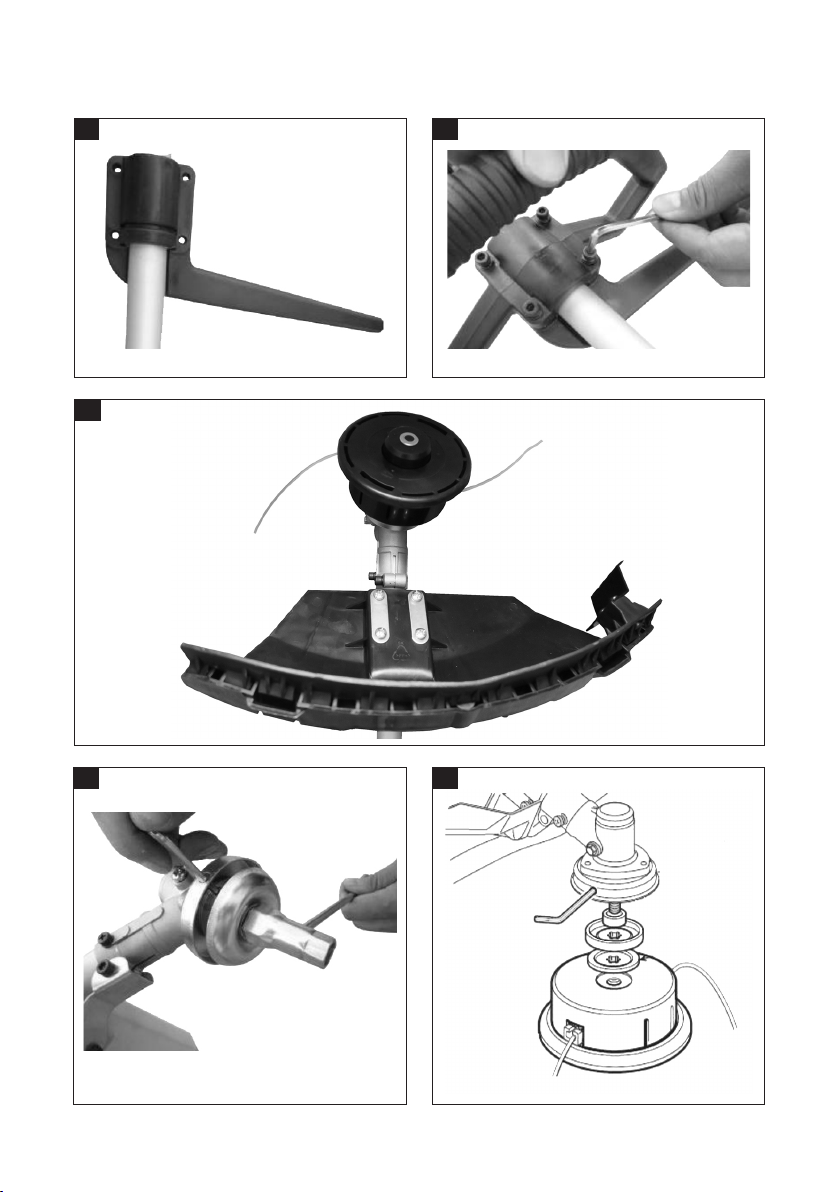

Montering av främre handtag
1. Lossa insexskruvarna.
2. Placera handtagets underdel på skaftet.
BILD 4
3. Montera handtagets överdel på
underdelen.
4. Dra åt skruvarna stadigt.
BILD 5
Montering av skyddskåpa
Montera skyddskåpan på riggen. Se till att
skruvarna dras åt ordentligt.
BILD 6
VARNING!
Använd endast delar och tillbehör som
tillverkaren rekommenderar. Användning av
andra delar kan leda till personskada och/eller
egendomsskada. Dessutom upphör garantin
att gälla. Använd aldrig maskinen utan
monterad skyddskåpa.
Montering av trimmerspole
1. Passa in de två hålen i änsen och kåpan
mot varandra.
2. Lås änsen med en skruvmejsel eller
liknande och lossa muttern medurs med
hylsnyckeln.

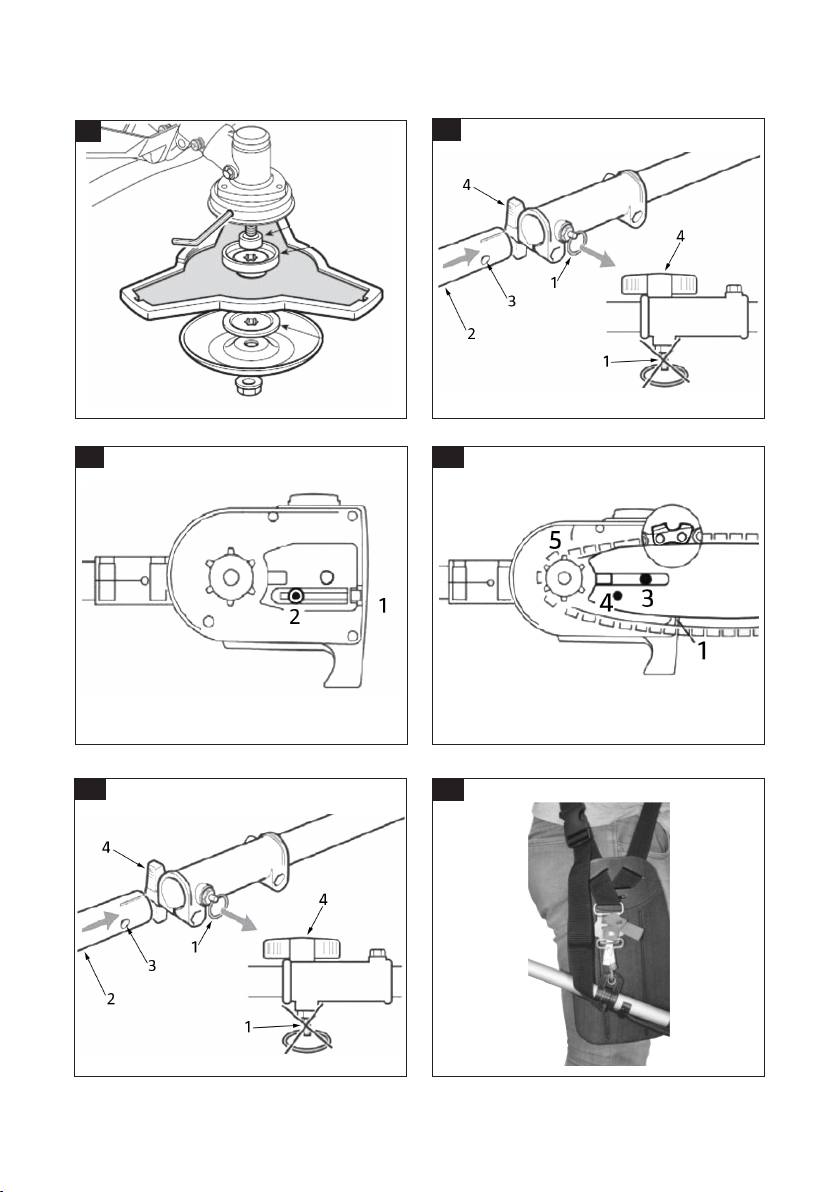

BILD 7
3. När muttern avlägsnats, lossa den inre
kåpan.
4. Lås änsen med en skruvmejsel eller
liknande.
5. Placera trimmerspolen på axeln. Vrid
trimmerspolen moturs för att låsa den på
plats.
BILD 8
6. Demontera trimmerspolen genom att låsa
änsen med en skruvmejsel eller liknande
och vrid trimmerspolen medurs för att lossa
den.
Montering av slyklinga
1. Lossa muttern och avlägsna den yttre
änsen. Montera klingan, den yttre änsen,
kåpan och muttern. Var noga med att
montera klingan med den rotationsriktning
som anges på maskinen.
2. Lås änsen med en skruvmejsel och dra åt
muttern stadigt moturs.
3. Demontera slyklingan genom att låsa
änsen med en skruvmejsel eller liknande
och lossa muttern med hylsnyckeln och
avlägsna klingan.
BILD 9
VARNING!
Kontrollera före varje användning att
