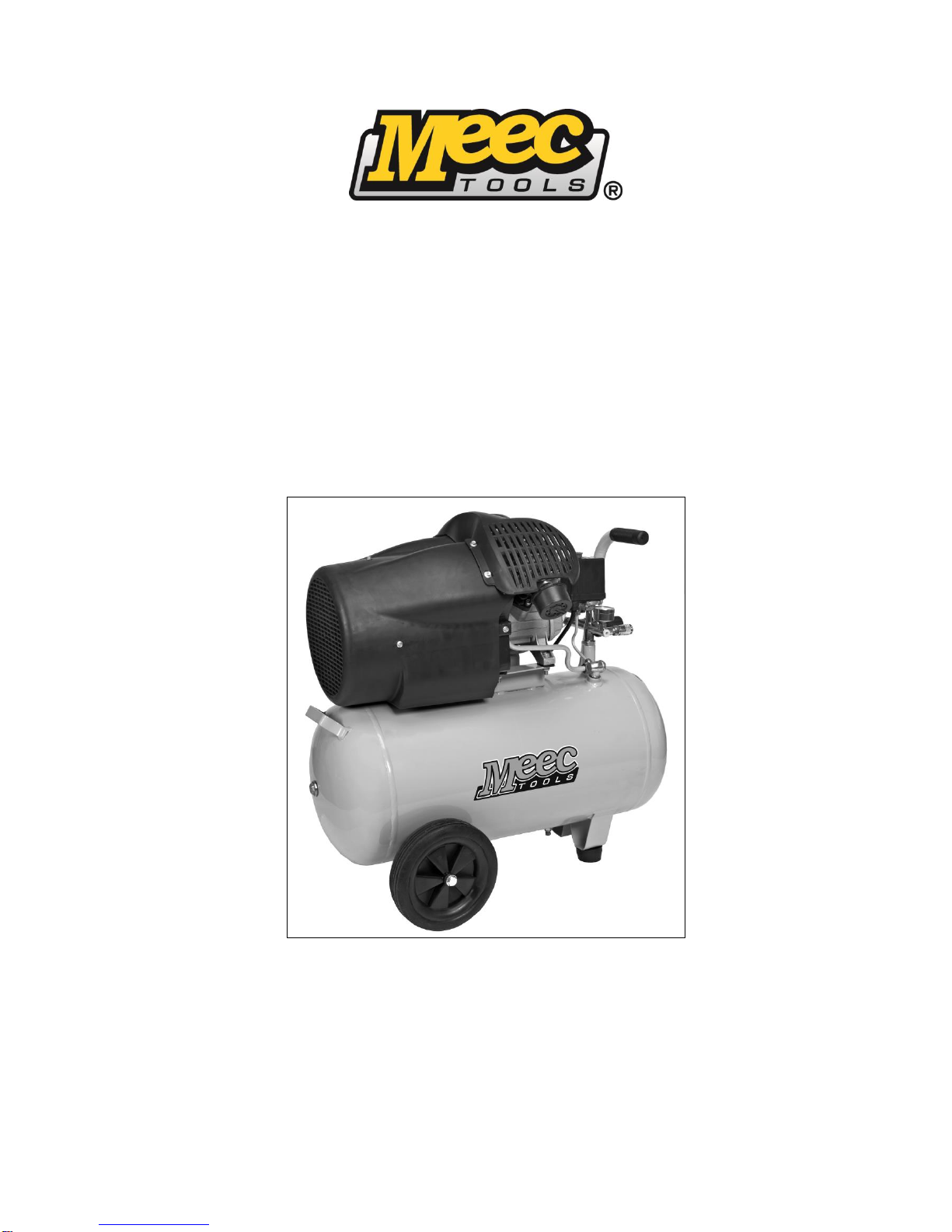

Meec 200-013 User manual

Bruksanvisning för kompressor 3 hk
Bruksanvisning for kompressor 3 hk
Instrukcja obsługi sprężarki 3 KM
Operating instructions for compressor 3 hp
200-013

SE -Bruksanvisning i original
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
www.jula.se
NO -Bruksanvisning (Oversettelse av original bruksanvisning)
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon
67 90 01 34.
www.jula.no
PL -Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie
z naszym działem obsługi klienta pod numerem: 22 338 88 88.
www.jula.pl
EN -Operating instructions (Translation of the original instructions)
Jula reserves the right to make changes. In the event of problems, please contact our service department.
www.jula.com
Tillverkare/ Produsent / Producenci/ Manufacturer
Jula AB, Box 363, 532 24 SKARA
Importör/ Importør/ Importer/ Importer
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
Distributör/ Distributør/ Dystrybutor/ Distributor
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
03.08.2016 © Jula AB

SVENSKA 4
NORSK 10
POLSKI 16
ENGLISH 22

SVENSKA
4
SVENSKA
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
OBS! Vid användning av denna kompressor ska följande grundläggande säkerhetsåtgärder vidtas som
skydd mot elektriska stötar, risker för personskador och brandfaror.
Läs dessa anvisningar innan du börjar använda kompressorn och följ dem under användningen.

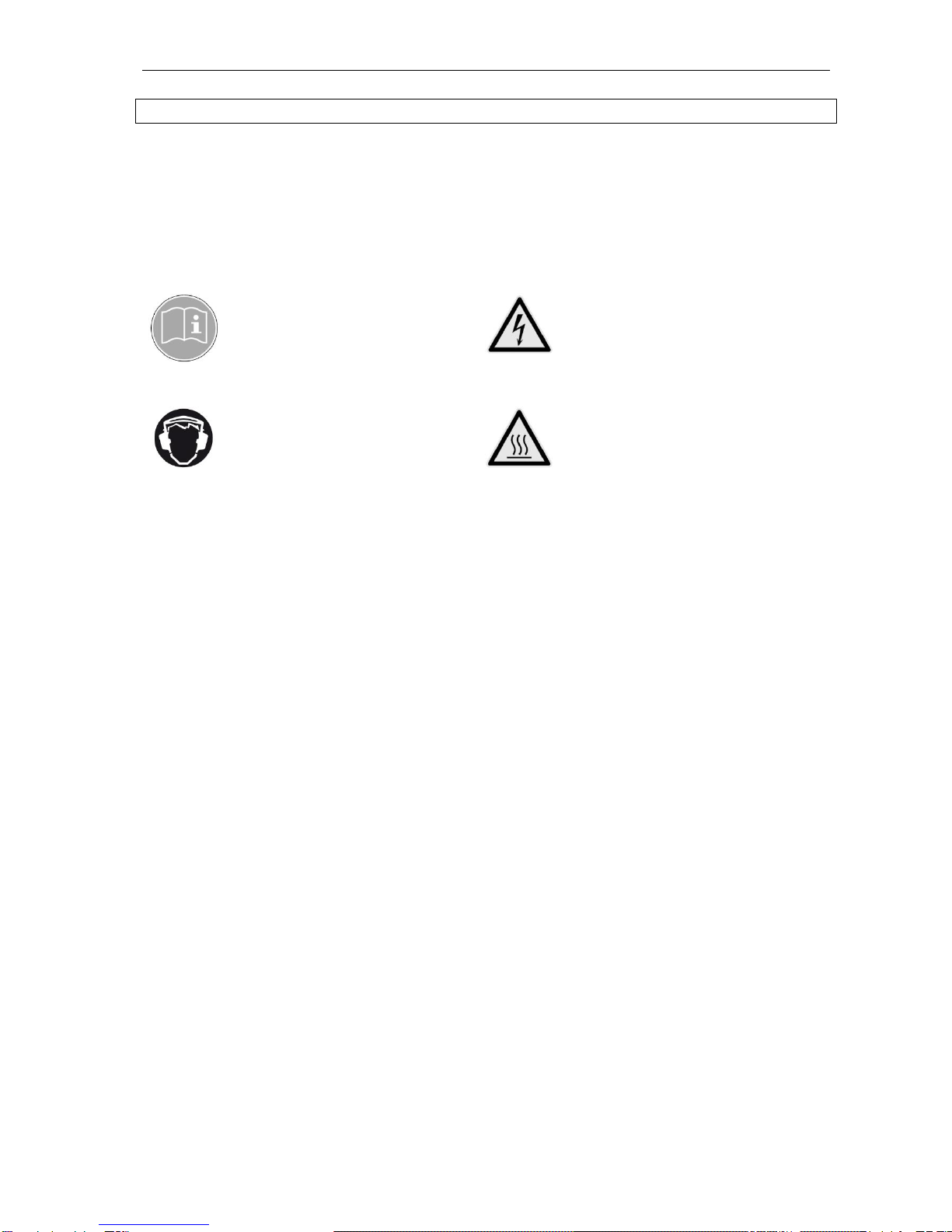

Symboler på maskinen
Läs bruksanvisningen.
Varning för elektrisk stöt.
Använd hörselskydd.
Varning för heta delar.
Håll din arbetsplats i ordning. Oreda på arbetsplatsen utgör en olycksrisk.
Ta hänsyn till påverkan från omgivningarna. Utsätt inte kompressorn för regn. Använd inte
kompressorn i fuktiga eller våta omgivningar. Se till att belysningen är god. Använd inte
kompressorn i närheten av brandfarliga vätskor eller gaser.
Skydda dig mot elektriska stötar. Undvik att röra vid jordade delar som t.ex. rör, värmeelement,
spisar, kylskåp.
Håll barn borta från kompressorn! Låt inte andra personer röra vid kompressorn eller kabeln, håll
dem borta från din arbetsplats.
Förvara kompressorn på säker plats. När kompressorn inte används ska den förvaras i ett torrt,
slutet utrymme och utom räckhåll för barn.
Överlasta inte kompressorn. Den arbetar bättre och säkrare inom det angivna kapacitetsområdet.
Bär lämplig arbetsklädsel. Bär inte löst sittande kläder eller smycken. Du kan fastna i rörliga delar.
Vid arbeten utomhus rekommenderar vi gummihandskar och halkfria skor. Bär hårnät om du har
långt hår.
Använd skyddsglasögon. Använd andningsmask vid dammande arbeten.
Använd inte kabeln till annat än den är avsedd för. Dra inte kompressorn genom att dra i kabeln
och använd den inte för att dra stickkontakten ur uttaget. Skydda kabeln mot värme, olja och
skarpa kanter.
Stå alltid stabilt. Undvik onormala kroppsställningar. Se till att stå stabilt och håll alltid balansen.
Sköt kompressorn noga. Håll kompressorn ren för att kunna arbeta väl och säkert. Följ
underhållsföreskrifterna. Kontrollera stickkontakten och kabeln regelbundet och låt en auktoriserad
fackman byta ut den om den är skadad. Kontrollera förlängningssladden regelbundet och byt ut
den om den är skadad.
Dra ur nätkontakten. Då den inte används, före underhåll.
Låt inte några verktygsnycklar sitta kvar. Kontrollera att nyckeln och inställningsverktygen är
borttagna före inkopplingen.
Undvik oavsiktlig start. Försäkra dig om att brytaren är frånslagen vid anslutningen till strömnätet.
Förlängningssladdar utomhus. Använd endast förlängningssladdar som är avsedda för
utomhusbruk och som har motsvarande beteckning.
Var alltid uppmärksam. Var uppmärksam på ditt arbete. Använd inte kompressorn då du är
okoncentrerad.
Kontrollera din kompressor för skador. För ytterligare användning av kompressorn ska du noggrant
kontrollera att skyddsanordningarna eller lätt skadade delar fungerar felfritt och ändamålsenligt.
Kontrollera att de rörliga delarna fungerar ordentligt, att de inte fastnar eller är skadade. Samtliga
delar måste vara rätt monterade och alla villkoren för kompressorn ska uppfyllas. Skadade
skyddsanordningar och delar ska repareras eller bytas ut fackmässigt av en serviceverkstad, om
inget annat anges i bruksanvisningen. Skadade brytare måste bytas ut på en serviceverkstad.
Använd inte verktyg som har brytare som inte går att slå till eller från.

SVENSKA
5
OBS! För din egen säkerhets skull bör du endast använda tillbehör och extraaggregat som anges i
bruksanvisningen eller som rekommenderas eller anges av återförsäljaren. Användning av andra
verktyg eller tillbehör än dem som anges i bruksanvisningen eller i katalogen kan leda till att du
skadas.
Reparationer får endast utföras av elektriker. I annat fall kan olyckor ske.
Anslut dammutsugningsanordningen. Om en anslutningsenhet för dammutsugningsanordning
Finn –försäkra dig om att den ansluts och används.
Buller. Bullret på arbetsplatsen kan överskrida 85 dB(A). I detta fall krävs hörselskyddsåtgärder för
användaren.
Anvisningar om uppställning
Kontrollera kompressorn för transportskador. Eventuella skador ska omedelbart rapporteras till
återförsäljaren.
Före driftstarten måste oljenivån i kompressorpumpen kontrolleras.
Uppställningen av kompressorn bör vara i närheten av förbrukaren.
Undvik långa luftledningar och långa till-ledningar (förlängningar).
Se till att insugningsluften är torr och dammfri.
Ställ inte upp kompressorn i ett fuktigt eller vått utrymme.
Kompressorn får endast användas i lämpliga utrymmen (tillräcklig ventilation,
omgivningstemperatur +5 °C/+40 °C). Utrymmet får inte innehålla damm, syra, ånga, eller
explosiva eller brännbara gaser.
Kompressorn är lämplig för användning i torra utrymmen.
Det är inte tillåtet att använda kompressorn inom områden där sprutvatten används.
Säkerhetsanvisningar för arbete med tryckluft och färgspruta
Kompressor och ledningar uppnår höga temperaturer under driften. Beröring leder till brännskador.
Gaser eller ångor som sugs in av kompressorn ska hållas fria från föroreningar som kan leda till
brand eller explosion i kompressorn.
Håll fast kopplingsdelen med handen då du lossar slangkopplingen för att undvika skador på grund
av att slangen hoppar bakåt.
Bär skyddsglasögon under arbeten med blåspistolen. Främmande föremål och delar som blåses
bort kan lätt förorsaka personskador. Blås inte på andra personer med blåspistolen och blås inte
ren kläder på kroppen.
Säkerhetsanvisningar vid sprutmålning
Bearbeta inte lacker eller lösningsmedel med flampunkt lägre än 55 °C.
Värm inte upp lacker och lösningsmedel.
Om hälsofarliga vätskor bearbetas krävs filterskydd (ansiktsmask). Följ också de uppgifter om
skyddsåtgärder som ges av tillverkaren av sådana ämnen.
Rökning är förbjuden under sprutmålning samt i arbetsrummet. Även färgångor är lättantändliga.
Eldstäder, öppen eld eller gnistbildande maskiner får inte finnas på platsen resp. köras.
Arbetsrummet måste vara större än 30 m³ och det måste finnas tillräcklig ventilering vid sprutning
och torkning. Spruta inte mot vinden. Följ bestämmelserna från den lokala polismyndigheten vid
sprutning av brandfarliga resp. farliga sprutmaterial.
Mat och dryck får inte förvaras eller intas i arbetsrummet.
Beakta uppgifterna och märkningarna för farliga ämnen som finns på förpackningarna till
bearbetade material. Vidtag lämpliga skyddsåtgärder vid behov, särskilt med tanke på lämpliga
kläder och ansiktsmasker.
Bearbeta inte medier som lacknafta, butylalkohol och metylenklorid tillsammans med PVC-
tryckslangen (förkortad livslängd).
Användning av tryckbehållare enligt tryckbehållarförordningen
1. Den som använder en tryckbehållare ska hålla den i felfritt tillstånd, använda och övervaka den
korrekt, utföra nödvändiga underhålls- och reparationsarbeten utan dröjsmål samt vidta de
säkerhetsåtgärder som omständigheterna kräver.
2. Tillsynsmyndigheterna kan i enstaka fall anordna nödvändiga övervakningsåtgärder.
3. En tryckbehållare får inte användas om den uppvisar brister som kan utgöra en risk för användaren
eller tredje man.
4. Kontrollera tryckbehållaren med regelbundna intervaller avseende skador, t ex rost. Kontakta
kundtjänstverkstaden om skador har konstaterats.

SVENSKA
6
TEKNISKA DATA
Märkspänning
230 V ~ 50 Hz
Effekt
3 hk
Varvtal
2 850/min
Driftstryck
8 bar
Tryckbehållarens volym
50 l
Avgiven luftmängd
300 l/min
Ljudeffektnivå, LwA
91,2 dB(A)
Garanterad ljudeffektnivå, LwA
97 dB(A)
Ljudtrycksnivå, LpA
71,2 dB(A), K=2 dB
Kapslingsklass
IP20
Vikt
44 kg
Använd alltid hörselskydd!
Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan
användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.
VARNING!
Läs Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet
beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda
användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla
delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver
igångsättningstiden).

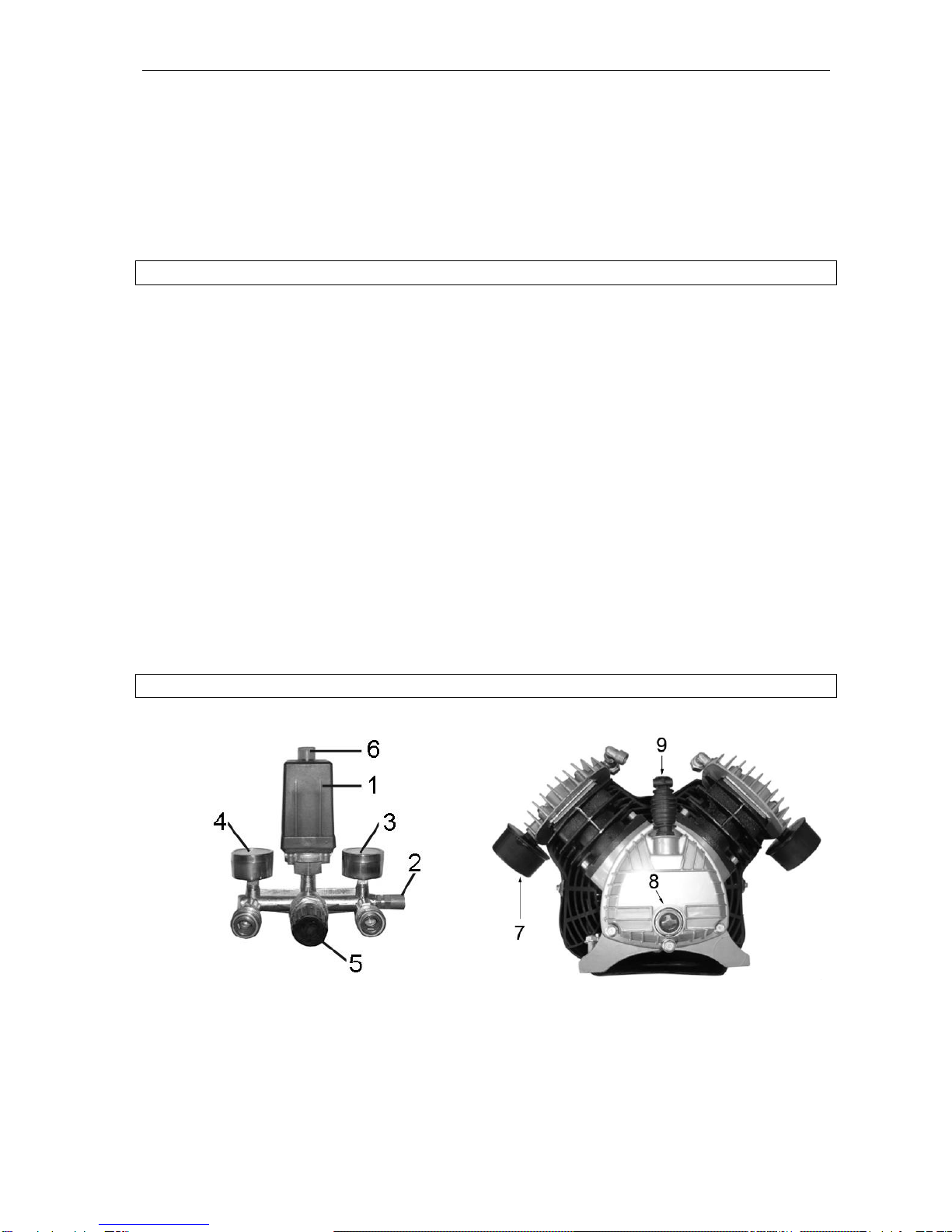

BESKRIVNING
1. Tryckvakt
2. Säkerhetsventil
3. Manometer
4. Manometer (avläsning av inställt tryck)
5. Reducerventil (tryckinställning)
6. Strömbrytare PÅ/AV
7. Luftfilter
8. Synglas
9. Oljepåfyllningsplugg

SVENSKA
7
HANDHAVANDE
Före driftstart

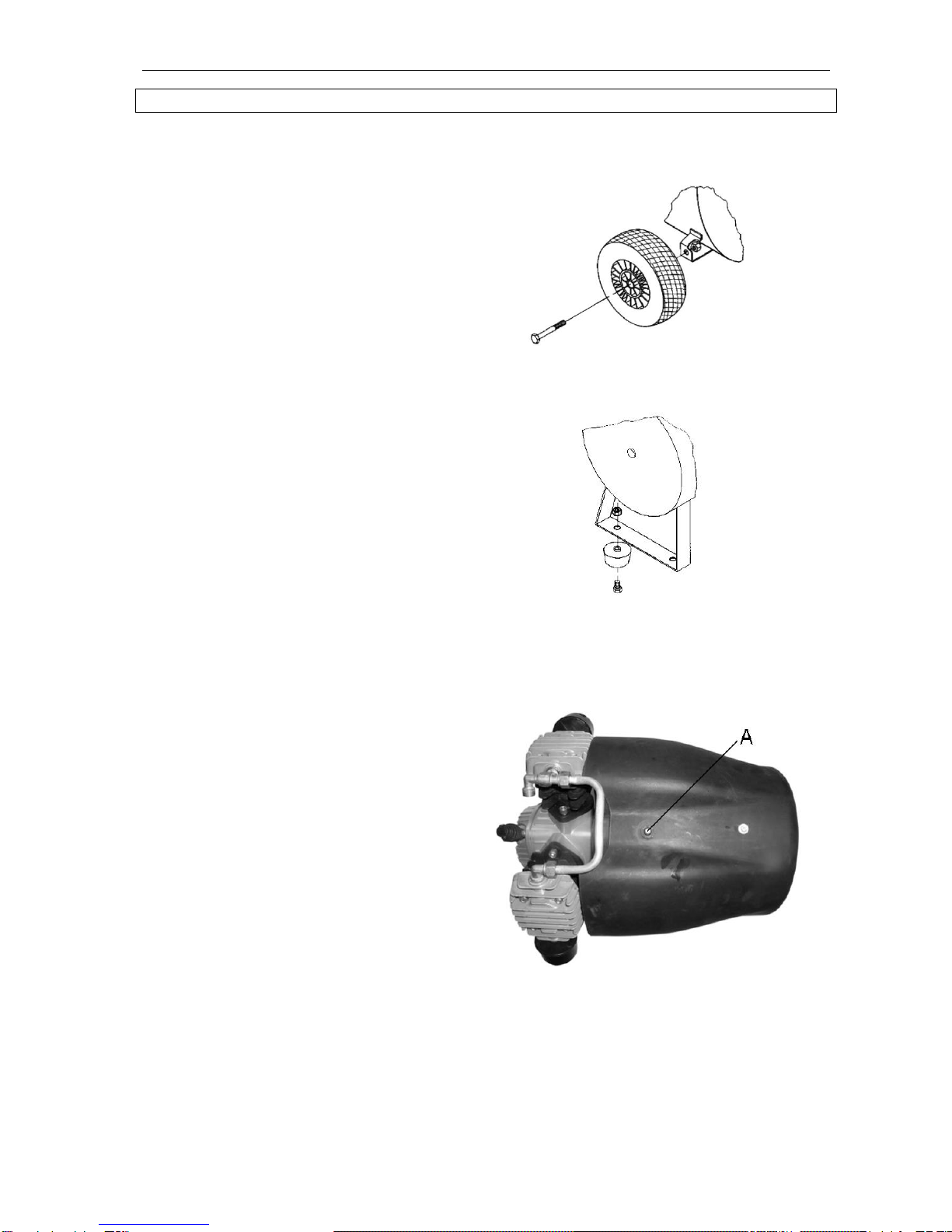

Montera hjulen
Montera de bifogade löphjulen. Se till att ventilen
pekar utåt.
Montera gummibuffert
Montera de bifogade gummistöden på stödfoten.
Montering av oljeplugg
Lossa den fabriksmonterade pluggen från öppningen för oljepåfyllning med en skruvmejsel och sätt in
den bifogade pluggen i öppningen. OBS! Kontrollera oljenivån innan användning.
Elanslutning
Kompressorn är utrustad med en nätkabel med
jordad kontakt. Denna kan anslutas till ett valfritt
jordat vägguttag 230V ~ 50 Hz som har kopplats
till en 16 A säkring. Motorn är skyddad mot
överbelastning med en termoöverlastbrytare (A).
Om märkströmmen överskrids kommer
överlastbrytaren att koppla ifrån. Slå ifrån
tryckställaren efter att överlastbrytaren har slagit
ifrån. När kompressorn har svalnat ska
överlastbrytaren tryckas ner för att aktiveras igen.
Tryck på strömbrytaren på tryckställaren för att
koppla in kompressorn på nytt. Långa tilledningar
samt förlängningar, kabeltrummor osv. förorsakar
spänningsfall och kan förhindra att motorn
startar. Vid temperaturer under 0 °C finns det risk
för att motorn inte kan starta.

SVENSKA
8
UNDERHÅLL
OBS! Kompressorn får inte vara trycksatt eller ansluten till nätspänning då den rengörs eller underhålls.
Kondensvatten
Kondensvattnet ska tömmas ur efter användning genom att avtappningsventilen öppnas (i botten på
tryckbehållaren).
OBS! Kondensvattnet kan innehålla små mängder olja. Lämna in kondensvattnet på av kommunen
anvisad miljöstation.
Säkerhetsventil
Säkerhetsventilen är inställd på det högsta tillåtna trycket för tryckbehållaren. Det är inte tillåtet att ändra
inställningen av säkerhetsventilen eller att ta bort plomberingen. För att säkerhetsventilen ska fungera
korrekt ska den aktiveras med jämna mellanrum. Vrid den räfflade skruven åt vänster tills det går att höra
att tryckluften blåser ut. Vrid därefter den räfflade skruven åt höger tills det tar emot och dra åt den hårt
för hand.
Kontrollera oljenivån regelbundet
Oljenivån måste vara synlig mellan den röda kontrollpunkten och den övre kanten på synglaset.
Oljebyte
Rekommenderad olja: SAE 15W/40 eller likvärdig. Den första påfyllningen ska bytas efter 100
driftstimmar. Därefter ska oljan tappas ur och ny fyllas på efter var 500:e driftstimme. Slå ifrån motorn och
dra ur stickkontakten från uttaget. Efter att du har släppt ut eventuellt förekommande lufttryck kan du
skruva ur oljeavtappningspluggen på kompressorpumpen. Samla upp oljan genom att placera en
behållare under oljeavtappningshålet.
Om inte all olja rinner ut rekommenderar vi att du tippar kompressorn något. Spilloljan lämnar du in på en
miljöstation. När oljan runnit ur skruvar du i oljeavtappningspluggen/synglaset igen. Ta bort locket till
oljepåfyllningspluggen med en skruvmejsel och fyll på olja tills oljan når upp till den röda punkten på
synglaset. Sätt därefter på locket på oljepåfyllningspluggen igen.

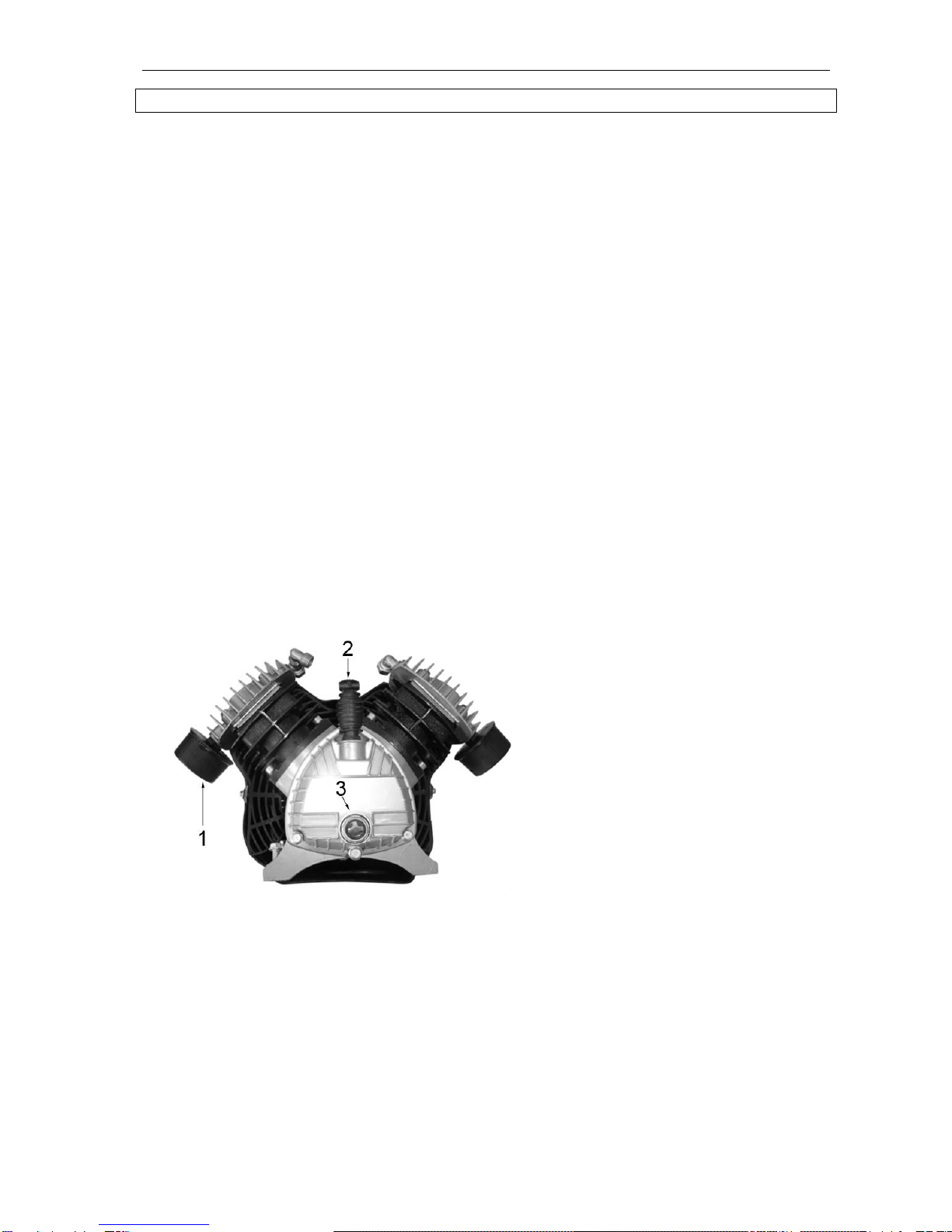

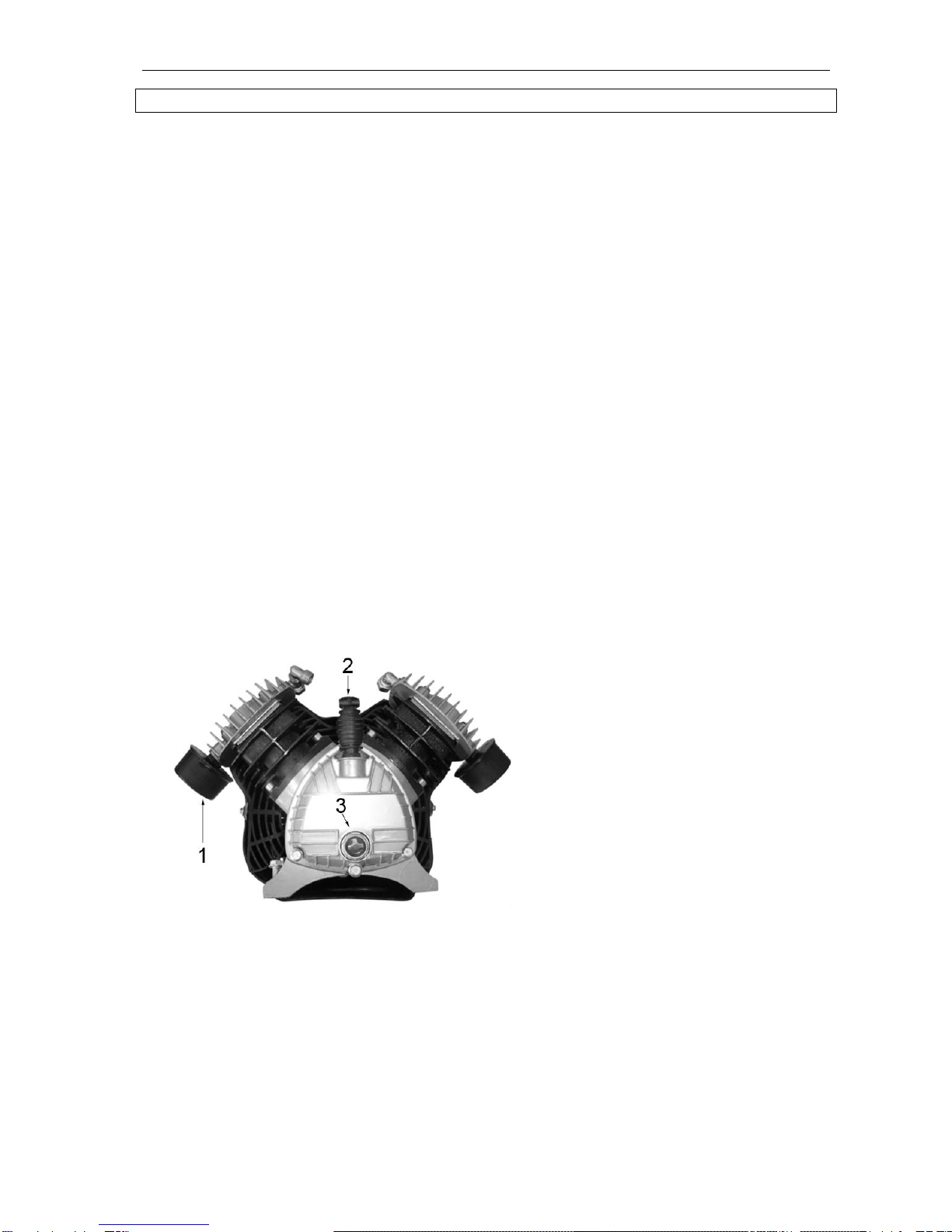

1. Luftfilter
2. Oljepåfyllningsplugg
3. Synglas
Rengöring av insugningsfilter
Insugningsfiltret förhindrar att damm och smuts sugs in. Det är nödvändigt att detta filter görs rent var
300:e driftstimme. Ett tilltäppt insugningsfilter förminskar kompressorns kapacitet avsevärt. Slå ur filtret
och blås sedan ur det med lågt tryck (ca 3 bar) och sätt sedan in det på nytt.
OBS! Vänta tills kompressorn har svalnat helt! Risk för brännskador!
Förebygg korrosion
Beroende på användningsförhållanden kan kondensvatten samlas i tanken. Detta måste tömmas ut varje
dag. Om inte tanken är försedd med automatisk kondensavtappning kan du öppna avtappningskranen för
att tappa ut kondensvattnet.

SVENSKA
9
Kontrollera en gång om året visuellt att tankens insida och utsida är fria från korrosion. Om utrustningen
används med oljefri kompressor, vid hög luftfuktighet eller under krävande förhållanden, som dålig
ventilation eller korrosiv atmosfär, ska tanken kontrolleras var 3:e månad.
Väggtjockleken vid eventuell korrosion får inte någonstans underskrida 2 mm.
Tryckbrytarinställning
Tryckbrytaren har ställts in på fabriken.
Inkopplingstryck:
5 bar
Urkopplingstryck:
8 bar
FELSÖKNING
Möjliga felorsaker
Som leder till överbelastning av motorn och därmed till att överbelastningsskyddet slår till:
för hög nätspänning
för höga omgivningstemperaturer och otillräcklig lufttillförsel
defekta kompressorventiler eller otät backventil
min. oljenivå, vevstakslagret går trögt
Slå till växelströmsmotorn igen efter avkylningspausen. Undvik att röra vid varma aggregatdelar
och rörledningar.

NORSK
10
NORSK
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
OBS! Når denne kompressoren skal brukes, skal følgende sikkerhetstiltak treffes for å beskytte mot
elektriske støt, risiko for personskader og brannfarer.
Les alle anvisninger før du tar i bruk kompressoren, og følg dem under bruk.
Symboler på maskinen
Les bruksanvisningen.
Advarsel om elektrisk støt.
Bruk hørselvern.
Advarsel om varme deler.
Hold arbeidsplassen ryddig. En rotete arbeidsplass utgjør en ulykkesrisiko.
Ta hensyn til påvirkningen fra omgivelsene. Ikke utsett kompressoren for regn. Ikke bruk
kompressoren i fuktige eller våte omgivelser. Pass på at belysningen er god. Kompressoren må
ikke brukes i nærheten av brannfarlige væsker eller gasser.
Beskytt deg mot elektrisk støt. Unngå å berøre jordede deler, f.eks. rør, varmeelement, komfyrer
og kjøleskap.
Hold barn borte fra kompressoren. Ikke la andre personer berøre kompressoren eller kabelen –
hold dem borte fra arbeidsplassen din.
Oppbevar kompressoren på et sikkert sted. Når kompressoren ikke er i bruk, skal den oppbevares i
et tørt, lukket rom og utenfor barns rekkevidde.
Unngå å overbelaste kompressoren. Den fungerer bedre og sikrere innenfor det angitte
kapasitetsområdet.
Bruk egnede arbeidsklær. Ikke bruk løstsittende klær eller smykker. Disse kan sette seg fast i
bevegelige deler. Ved arbeid innendørs anbefaler vi gummihansker og sklisikre sko. Bruk hårnett
hvis du har langt hår.
Bruk vernebriller. Bruk pustemaske ved arbeid som støver.
Ikke bruk kabelen til annet enn det den er beregnet for. Ikke dra kompressoren ved å dra i kabelen,
og ikke bruk den til å trekke støpselet ut av stikkontakten. Beskytt kabelen mot varme, olje og
skarpe kanter.
Stå alltid støtt. Unngå unormale kroppsstillinger. Pass på at du står støtt og holder balansen.
Vedlikehold kompressoren nøye. Hold kompressoren ren, slik at du kan arbeide godt og sikkert.
Følg vedlikeholdsanvisningene. Kontroller støpselet og kabelen med jevne mellomrom, og la en
autorisert fagperson bytte den hvis den er skadet. Kontroller skjøteledningen regelmessig, og bytt
den hvis den er skadet.
Trekk ut strømstøpselet. Når den ikke brukes, før vedlikehold.
Ikke la verktøynøkler sitte igjen. Kontroller at nøkkelen og innstillingsverktøyet er tatt bort før
tilkobling.
Unngå utilsiktet start. Forsikre deg om at bryteren er slått av ved tilkobling til strømnettet.
Skjøteledninger til utendørs bruk. Bruk bare skjøteledninger som er beregnet til utendørs bruk, og
som har tilsvarende betegnelse.
Vær alltid oppmerksom. Vær oppmerksom når du arbeider. Ikke bruk kompressoren hvis du er
ukonsentrert.

NORSK
11
Kontroller om kompressoren er skadet. Ved ytterligere bruk av kompressoren må du nøye
kontrollere at beskyttelsesanordningene eller lett skadede deler fungerer feilfritt og på riktig måte.
Kontroller at de bevegelige delene fungerer på riktig måte, og at de ikke setter seg fast eller er
skadet. Alle delene må være riktig montert, og alle vilkårene for kompressoren må oppfylles.
Skadede beskyttelsesanordninger og deler må repareres og byttes ut på en fagmessig måte av et
serviceverksted hvis ikke annet er spesifisert i bruksanvisningen. Skadede brytere må byttes ut på
et serviceverksted. Unngå å bruke verktøy som har brytere det ikke går an å slå av eller på.
OBS! For din egen sikkerhets skyld bør du kun bruke tilbehør og ekstraaggregat som omtales i
bruksanvisningen, eller som anbefales eller oppgis av forhandleren. Bruk av andre verktøy eller
tilbehør enn de som oppgis i bruksanvisningen eller i katalogen, kan føre til skader.
Reparasjoner skal kun utføres av elektriker. Hvis ikke kan det føre til ulykker.
Koble til støvsugeranordningen. Hvis det finnes en tilkoblingsenhet for støvsugeranordningen, må
du forsikre deg om at den kobles til og brukes.
Støy. Støy fra arbeidsplassen kan overstige 85 dB(A). I slike tilfeller må det brukes hørselvern.
Instruksjoner om plassering
Kontroller om kompressoren har blitt skadet under transport. Eventuelle skader må rapporteres til
forhandleren umiddelbart.
For driftsstart må oljenivået i kompressorpumpen kontrolleres.
Plassering av kompressoren bør være i nærheten av forbrukeren.
Unngå lange luftledninger og lange tilledninger (forlengere).
Kontroller at innsugingsluften er tørr og støvfri.
Ikke plasser kompressoren i et fuktig eller vått rom.
Kompressoren må bare brukes i egnede rom (tilstrekkelig ventilasjon, omgivelsestemperatur
+5°/+40 °C). Rommet må ikke inneholde støv, syre, damp eller eksplosive eller brennbare gasser.
Kompressoren er egnet for bruk på tørre steder.
Det er ikke tillatt å bruke kompressoren på områder der det benyttes sprutvann.
Sikkerhetsanvisninger for arbeid med trykkluft og fargespray
Kompressor og ledninger oppnår høye temperaturer under driften. Berøring fører til brannskader.
Gasser eller damp som suges inn av kompressoren, må holdes fri fra forurensing som kan føre til
brann eller eksplosjon i kompressoren.
Hold fast koblingsdelen når du løsner slangekoblingen for å unngå skader som følge av at slangen
hopper bakover.
Bruk vernebriller når du arbeider med blåsepistolen. Fremmede gjenstander og deler som blåses
bort, kan lett føre til personskader. Ikke blås på andre personer med blåsepistolen, og ikke blås
rene klær på kroppen.
Følg sikkerhetsanvisningene ved sprøytemaling.
Ikke jobb med lakk eller løsemidler med flammepunkt under 55 °C.
Ikke varm opp lakk og løsemidler.
Hvis det jobbes med helseskadelige væsker, kreves det filterbeskyttelse (ansiktsmaske). Følg også
opplysningene om vernetiltak fra produsenter av disse stoffene.
Det er forbudt å røyke ved sprøytemaling og i arbeidsrommet. Fargedamp er også lettantennelig.
Ildsteder, åpen ild eller maskiner som danner gnister, kan ikke finnes på hhv. stedet og ved kjøring.
Arbeidsrommet må være større enn 30 m³, og det må finnes tilstrekkelig ventilasjon ved sprøyting
og tørking. Ikke spray mot vinden. Følg forskriftene fra de lokale politimyndighetene ved sprøyting
av hhv. brannfarlige og farlige sprøytematerialer.
Mat og drikke må ikke oppbevares eller inntas i arbeidsrommet.
Følg opplysningene og markeringene for farlige stoffer på emballasjen til arbeidsmaterialet.
Iverksett egnede vernetiltak ved behov, spesielt med tanke på egnede klær og ansiktsmasker.
Ikke håndter medier som lakknafta, butylalkohol og metylenklorid sammen med PVC-trykkslangen
(forkortet levetid).

NORSK
12
Bruk av trykkbeholdere i henhold til trykkbeholderregler
1. Brukeren av en trykkbeholder skal holde den i feilfri tilstand, bruke og overvåke den på riktig måte,
utføre nødvendig vedlikeholds- og reparasjonsarbeid i tide og iverksette de sikkerhetstiltakene som
situasjonen krever.
2. Tilsynsmyndighetene kan i enkelttilfeller organisere nødvendige overvåkingstiltak.
3. Trykkbeholderen må ikke brukes hvis den har brister som kan utgjøre en fare for brukeren eller en
tredjepart.
4. Kontroller trykkbeholderen for skader med jevne mellomrom, f.eks. rust. Kontakt
kundeserviceverkstedet hvis det konstanteres skader.
TEKNISKE DATA
Merkespenning
230 V ~ 50 Hz
Effekt
3 hk
Turtall
2 850/min
Driftstrykk
8 bar
Trykkbeholderens volum
50 l
Avgitt luftmengde
300 l/min
Lydeffektnivå, LwA
91,2 dB(A)
Garantert lydeffektnivå, LwA
97 dB(A)
Lydtrykksnivå, LpA
71,2 dB(A), K=2 dB
Kapslingsklasse
IP20
Vekt
44 kg
Bruk alltid hørselsvern!
Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å
sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.
ADVARSEL!
Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig
av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte
brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle
delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover
igangsettingstiden).
BESKRIVELSE
1. Trykksikring
2. Sikkerhetsventil
3. Manometer
4. Manometer (avlesning av innstilt trykk).
5. Reduksjonsventil (innstilling av trykk)
6. Strømbryter PÅ/AV
7. Luftfilter
8. Seglass
9. Oljepåfyllingsplugg

NORSK
13
BRUK
Før driftsstart

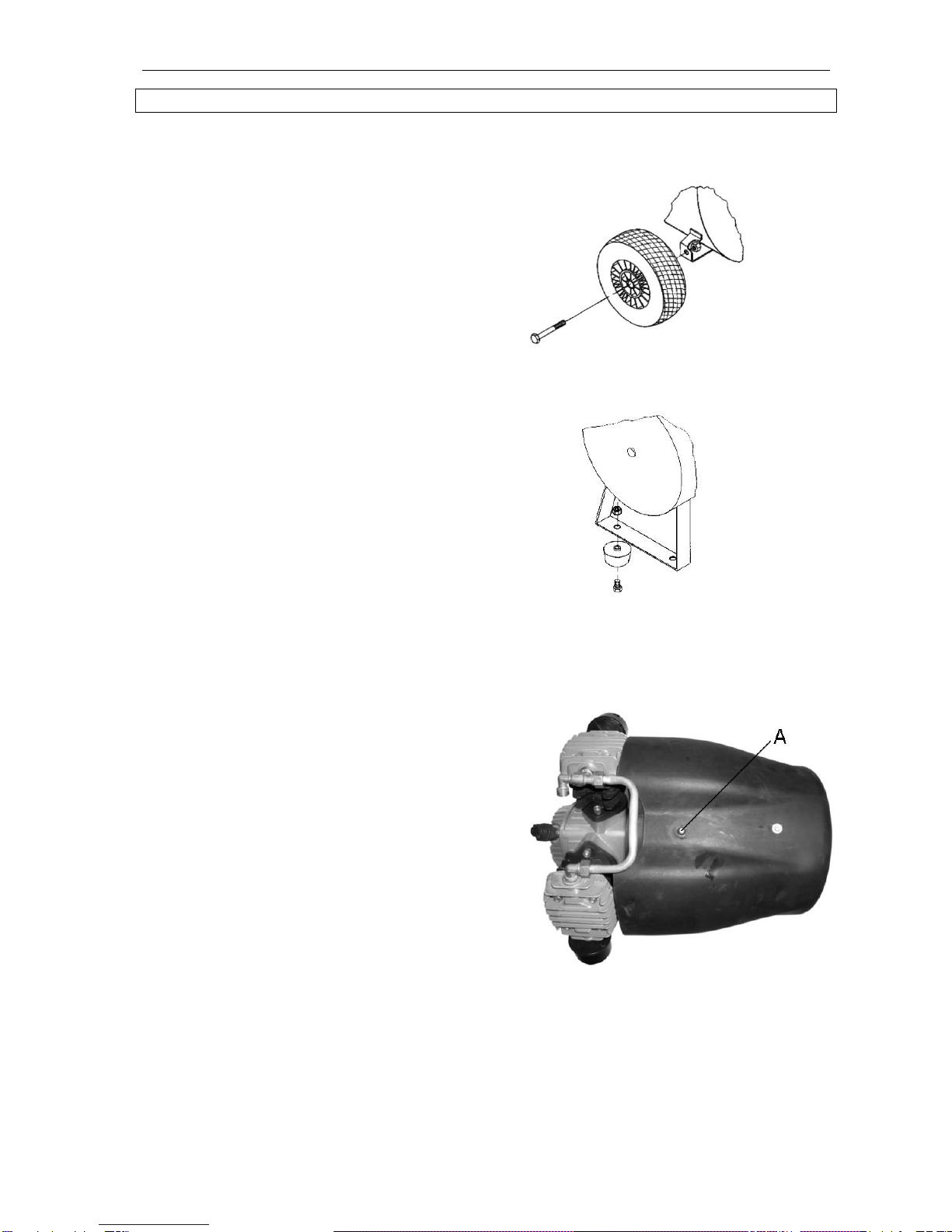

Montere hjulene
Monter de vedlagte løpehjulene i henhold til
figur 1. Kontroller at ventilen peker utover.
Montere gummibuffer
Monter de vedlagte gummistøttene på støttefoten
i henhold til figur 2.
Montere oljepluggen
Løsne den fabrikkmonterte pluggen fra åpningen for oljepåfylling med et skrujern, og sett den vedlagte
pluggen i åpningen. OBS! Kontroller oljenivået før bruk.
Strømtilkobling
Kompressoren er utstyrt med en strømkabel med
jordet støpsel. Den kan kobles til et valgfritt jordet
vegguttak 230 V ~ 50 Hz som er koblet til en sikring på

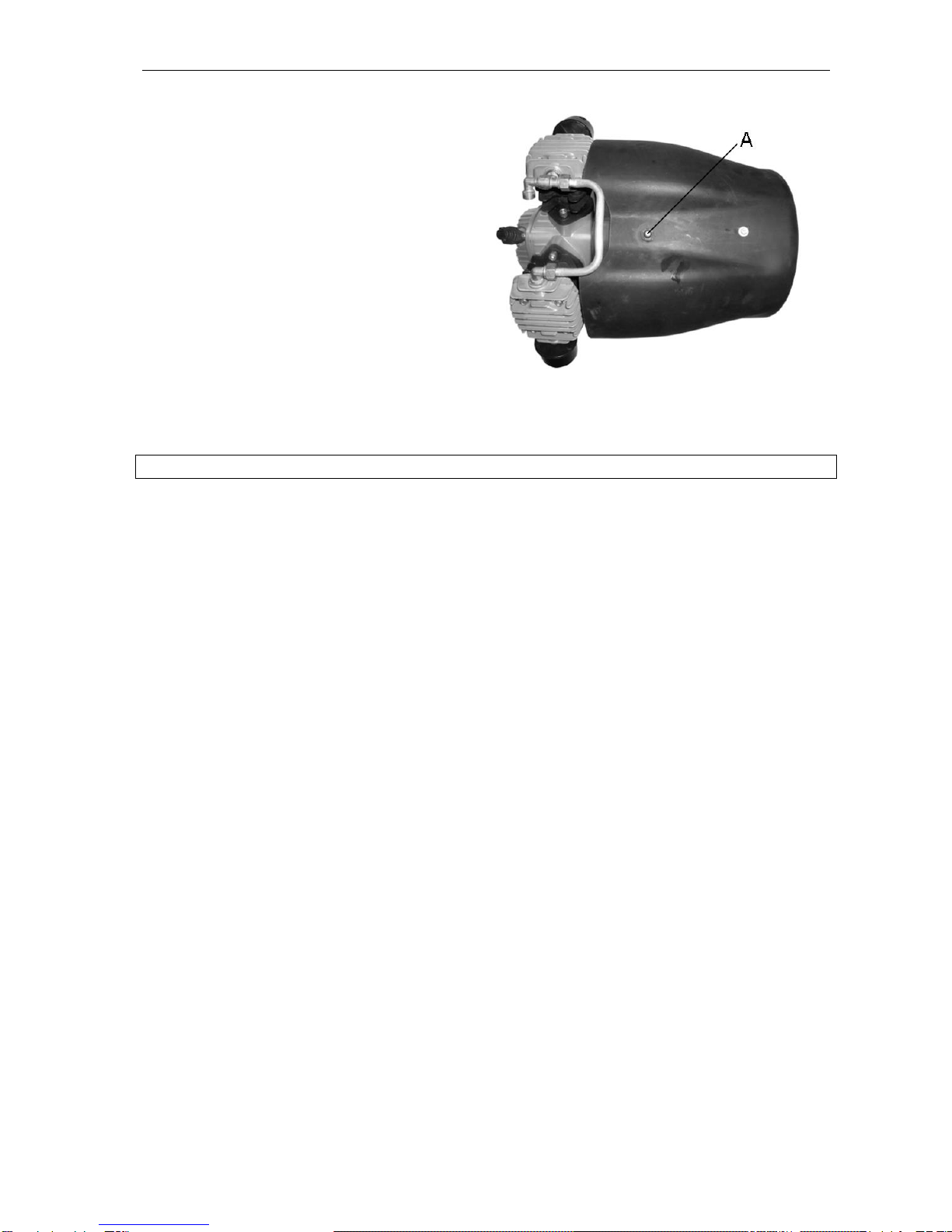

16 A. Motoren er beskyttet mot overbelastning av en
termooverbelastningsbryter (A). Hvis merkestrømmen
overskrides, løses overbelastningsbryteren ut. Slå av
trykkinnstilleren etter at overbelastningsbryteren er
slått av. Når kompressoren er nedkjølt, skal
overbelastningsbryteren trykkes ned for å aktiveres på
nytt. Trykk på strømbryteren på trykkinnstilleren for å
koble inn kompressoren på nytt. Lange tilledninger og
forlengelser, kabeltromler osv. forårsaker
spenningsfall og kan hindre at motoren starter. Ved
temperaturer under 0 °C finnes det en risiko for at
motoren ikke kan starte.

NORSK
14
VEDLIKEHOLD
OBS! Kompressoren må ikke være trykksatt eller koblet til nettspenningen når den rengjøres eller
vedlikeholdes.
Kondensvann
Kondensvannet må tømmes etter bruk gjennom avtappingsventilen (i bunnen av trykkbeholderen).
OBS! Kondensvannet kan inneholde små mengder olje. Lever kondensvannet til kommunalt anviste
miljøstasjoner.
Sikkerhetsventil
Sikkerhetsventilen er stilt inn på det høyeste tillatte trykket for trykkbeholderen. Det er ikke tillatt å endre
på innstillingen av sikkerhetsventilen eller ta bort plomberingen. Sikkerhetsventilen må aktiveres med
jevne mellomrom for at den skal fungere på riktig måte. Vri den riflete skruen til venstre til du hører at
trykkluften blåser ut. Vri deretter den riflete skruen til høyre til du kjenner motstand, og trekk den hardt til
for hånd.
Kontrollere oljenivået med jevne mellomrom
Oljenivået må være synlig mellom det røde kontrollpunktet og den øvre kanten på seglasset.
Oljeskift
Anbefalt olje: SAE 15W/40 eller tilsvarende. Den første påfyllingen må byttes etter 100 driftstimer.
Deretter skal oljen tappes ut og fylles på på nytt hver 500. driftstime. Slå av motoren og trekk ut støpselet
fra kontakten. Etter at du har sluppet ut eventuelt lufttrykk, kan du skru av oljeavtappingspluggen på
kompressorpumpen. Sett en beholder under oljeavtappingshullet for å samle opp oljen.
Hvis ikke alt oljen renner ut, anbefaler vi at du tipper kompressoren litt. Spilloljen leverer du til en
miljøstasjon. Når oljen har rent ut, skrur du oljeavtappingspluggen/seglasset inn igjen. Ta bort lokket på
oljepåfyllingspluggen med en skrutrekker, og fyll på olje til oljen når opp til det røde punktet på seglasset.
Sett deretter på lokket på oljepåfyllingspluggen igjen.
1. Luftfilter
2. Oljepåfyllingsplugg
3. Seglass
Rengjøre innsugingsfilteret
Innsugingsfilteret hindrer at støv og smuss suges inn. Dette filteret må rengjøres hver 300. driftstime. Et
tilstoppet innsugingsfilter reduserer kompressorens kapasitet betraktelig. Slå ut filteret, blås det ut med
lavt trykk (ca. 3 bar), og sett det deretter inn igjen.
OBS! Vent til kompressoren er nedkjølt. Det er fare for brannskader!
Det er viktig å unngå korrosjon
Avhengig av hvordan tanken brukes, kan det dannes kondens inni tanken, og denne kondensen må
tømmes hver dag. Det kan gjøres manuelt ved å åpne dreneringskranen, eller ved hjelp av en
automatiske kondensfjerner hvis det er installert en slik på tanken.
Ved vedlikehold, som skal gjennomføres hver 12. måned, må brukeren eller serviceverkstedet se etter
korrosjon og gjennomføre en ekstern visuell inspeksjon. Hvis mottakeren ble brukt med en oljeløs

NORSK
15
kompressor, i svært fuktige omgivelser eller under ugunstige forhold (dårlig ventilasjon, korroderende
stoffer etc.) bør kompressoren inspiseres hver tredje måned.
Tankens faktiske veggtykkelse etter korrosjon skal ikke være mindre enn 2 mm for sidene og 2 mm for
endene.
Trykkbryterinnstilling
Trykkbryteren er stilt inn på fabrikken.
Innkoblingstrykk:
5 bar
Utkoblingstrykk:
8 bar
FEILSØKING
Mulige årsaker til feilen
Som fører til overbelastning av motoren og dermed til at overbelastningsbeskyttelses aktiveres:
for høy nettspenning
for høye omgivelsestemperaturer og utilstrekkelig lufttilførsel
defekte kompressorventiler eller returventil som lekker
min. oljenivå, veivstanglageret går tregt
Slå på vekselstrømmotoren igjen etter nedkjølingspausen. Unngå å berøre varme aggregatdeler
og rørledninger.

POLSKI
16
POLSKI
ZASADY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcję obsługi!
UWAGA! Podczas korzystania ze sprężarki należy podjąć poniższe kroki dotyczące bezpieczeństwa, aby
uchronić się przed porażeniem prądem, obrażeniami ciała i zagrożeniem pożarowym.
Przed użyciem sprężarki przeczytaj uważnie niniejsze wskazówki i przestrzegaj ich podczas korzystania
z urządzenia.
Symbole na urządzeniu
Przeczytaj instrukcję obsługi.
Ostrzeżenie przed porażeniem
prądem.
Używaj środków ochrony słuchu.
Uwaga na gorące elementy.
Utrzymuj porządek w miejscu pracy. Nieporządek w miejscu pracy stwarza ryzyko wypadku.
Weź pod uwagę warunki otoczenia. Nie narażaj sprężarki na działanie deszczu. Nie używaj
sprężarki w wilgotnych lub mokrych pomieszczeniach. Upewnij się, czy oświetlenie jest dobre. Nie
używaj sprężarki w pobliżu łatwopalnych cieczy czy gazów.
Zabezpiecz się przed porażeniem prądem. Unikaj kontaktu z uziemionymi elementami,
np. z grzejnikami, kuchenkami, lodówkami.
Nie dopuszczaj dzieci do sprężarki! Nie pozwalaj innym osobom dotykać sprężarki i kabla, nie
dopuszczaj ich do miejsca pracy.
Przechowuj sprężarkę w bezpiecznym miejscu. Nieużywana sprężarka powinna być
przechowywana w suchym, zamkniętym pomieszczeniu, niedostępnym dla dzieci.
Nie przeciążaj sprężarki. Pracuje lepiej i bezpieczniej w obrębie podanych wartości wydajności.
Noś odpowiednią odzież roboczą. Nie noś luźnych ubrań ani biżuterii. Mogą utknąć w ruchomych
częściach narzędzia. Do prac na zewnątrz zalecamy gumowe rękawice i antypoślizgowe obuwie.
Jeśli masz długie włosy, używaj siatki ochronnej.
Używaj okularów ochronnych. Używaj maski przeciwpyłowej podczas prac wytwarzających pył.
Nie używaj kabla do innych celów niż zgodne z przeznaczeniem. Nie przemieszczaj sprężarki
z miejsca na miejsce, ciągnąc za kabel, nie ciągnij również za niego, gdy wyjmujesz wtyczkę
z gniazdka. Chroń kabel przed wysokimi temperaturami, olejami i ostrymi krawędziami.
Stój zawsze w stabilnej pozycji. Unikaj nienaturalnych pozycji ciała. Pamiętaj, by stać w stabilnej
pozycji, utrzymując równowagę.
Utrzymuj sprężarkę w nienagannym stanie. Utrzymuj sprężarkę w czystości, aby móc bezpiecznie
wykonywać pracę. Przestrzegaj zasad dotyczących konserwacji. Regularnie sprawdzaj wtyczkę
i kabel, a w razie uszkodzeń zleć wymianę uprawnionemu fachowcowi. Regularnie sprawdzaj
przedłużacz, a w przypadku uszkodzenia wymień go na nowy.
Wyjmij wtyczkę z gniazdka. Kiedy sprężarka nie jest używana, przed przystąpieniem do
czyszczenia.
Nie pozostawiaj w urządzeniu kluczy warsztatowych. Przed podłączeniem upewnij się, czy klucze
i narzędzia montażowe zostały usunięte.
Unikaj niezamierzonego uruchomienia urządzenia. Upewnij się, czy przełącznik znajduje się
w pozycji wyłączonej podczas podłączania urządzenia do prądu.
Przedłużacze na zewnątrz pomieszczeń. Korzystaj wyłącznie z przedłużaczy przeznaczonych do
użytku zewnętrznego, posiadających odpowiednie oznaczenie.
Zachowuj czujność. Zwracaj uwagę na to, jak pracujesz. Nie używaj sprężarki w stanie
rozkojarzenia.

POLSKI
17
Sprawdź sprężarkę w celu wykrycia ewentualnych uszkodzeń. Przy dalszym używaniu sprężarki
sprawdzaj dokładnie, czy instalacje ochronne i lekko uszkodzone części działają prawidłowo
i w odpowiedni sposób. Upewnij się, czy ruchome części działają poprawnie, czy nie blokują się lub
nie są uszkodzone. Należy poprawnie zamontować wszystkie części i spełnić wymagania
dotyczące sprężarki. Uszkodzone zabezpieczenia oraz części należy naprawić lub wymienić,
korzystając z profesjonalnej pomocy warsztatu serwisowego, o ile w instrukcji nie podano inaczej.
Uszkodzony przełącznik należy wymienić w punkcie serwisowym. Nie używaj urządzeń
z przełącznikami, których nie da się włączyć lub wyłączyć.
UWAGA! Dla własnego bezpieczeństwa należy używać wyłącznie akcesoriów i dodatkowych
agregatów omawianych w instrukcji lub zalecanych i wskazywanych przez dystrybutora. Użycie
narzędzi i akcesoriów innych niż te, które podawane są w instrukcji lub katalogu, może
doprowadzić do obrażeń ciała.
Napraw może dokonywać wyłącznie elektryk. W przeciwnym razie może dojść do wypadku.
Przyłącz urządzenie odsysające pył. Jeśli sprężarka jest wyposażona w jednostkę do przyłączenia
urządzenia odsysającego pył, upewnij się, czy urządzenie to jest podłączone i używane.
Hałas. Poziom hałasu w miejscu pracy może przekraczać 85 dB(A). W sytuacji przekroczenia
podanej wartości wymagane jest zastosowanie przed użytkownika środków ochrony słuchu.
Wskazówki dotyczące ustawienia
Sprawdź sprężarkę w celu wykrycia ewentualnych uszkodzeń, które mogły się zdarzyć podczas
transportu. Ewentualne uszkodzenia należy niezwłocznie zgłosić dystrybutorowi.
Przed rozpoczęciem pracy należy skontrolować poziom oleju w pompie sprężarki.
Sprężarkę należy ustawić w pobliżu urządzenia z nią współpracującego.
Unikaj stosowania długich, wiszących przewodów oraz długich przedłużaczy.
Dopilnuj, aby zasysane powietrze było suche i pozbawione pyłu.
Nie umieszczaj sprężarki w wilgotnym lub mokrym pomieszczeniu.
Sprężarka może być używana wyłącznie w odpowiednich pomieszczeniach (dobra wentylacja,
temperatura otoczenia +5°/+40°C). W pomieszczeniu nie może być kurzu, kwasów, oparów oraz
łatwopalnych i wybuchowych gazów.
Sprężarka jest przeznaczona do użytku w suchych pomieszczeniach.
Zabronione jest stosowanie sprężarki na powierzchniach, gdzie używa się tryskającej wody.
Zasady bezpieczeństwa podczas wykonywania prac ze sprężonym powietrzem
i malowania natryskowego
Podczas pracy sprężarka i przewody osiągają wysokie temperatury. Dotykanie gorących
elementów powoduje oparzenia.
Gazy i opary wciągane przez sprężarkę muszą być pozbawione zanieczyszczeń, które mogą
spowodować zapłon lub wybuch w urządzeniu.
Podczas odłączania węża trzymaj złączkę węża w ręce, aby uniknąć jego odbicia od powierzchni
i zapobiec obrażeniom ciała.
Używaj okularów ochronnych podczas pracy z pistoletem przedmuchowym. Obce przedmioty
i części przemieszczone przez podmuch mogą łatwo przyczynić się do powstania obrażeń ciała.
Nie kieruj pistoletu przedmuchowego w stronę innych osób i nie używaj go do czyszczenia ubrań
na ciele.
Postępuj zgodnie z zasadami bezpieczeństwa podczas malowania natryskowego!
Nie stosuj lakierów i rozpuszczalników o temperaturze zapłonu niższej niż 55°C.
Nie podgrzewaj lakierów i rozpuszczalników.
Podczas pracy z cieczami szkodliwymi dla zdrowia wymagane są filtrujące środki ochronne (maska
ochronna). Zachowuj także środki ostrożności wskazane przez producentów tych substancji.
Niedozwolone jest palenie podczas malowania natryskowego oraz w miejscu pracy. Opary farb są
także łatwopalne.
W pobliżu nie powinny się znajdować i być używane paleniska, otwarty ogień oraz urządzenia
wytwarzające iskry.
Kubatura miejsca pracy powinna wynosić więcej niż 30 m³. Podczas malowania i suszenia należy
zadbać o wystarczającą wentylację. Nie rozpylaj substancji pod wiatr. Przestrzegaj ustaleń
wydanych przez miejscową straż pożarną podczas rozpylania łatwopalnych i niebezpiecznych
substancji.

POLSKI
18
W miejscu pracy nie należy przechowywać ani spożywać żywności i napojów.
Weź pod uwagę informacje i oznaczenia niebezpiecznych substancji umieszczone na
opakowaniach obrabianych materiałów. W razie potrzeby zastosuj odpowiednie środki ochrony,
zwłaszcza odpowiednią odzież i maski ochronne.
Substancje, takie jak: benzyna lakowa, butanol i chlorek metylenu, nie mogą być używane wraz
z wężem ciśnieniowym z PVC (skrócona żywotność).
Używanie zbiorników ciśnieniowych zgodnie z rozporządzeniem o urządzeniach
ciśnieniowych
1. Użytkownik zbiornika ciśnieniowego powinien utrzymywać go w dobrym stanie, używać zgodnie
z zastosowaniem, kontrolować go, niezwłocznie przeprowadzać konieczne prace konserwacyjne
i naprawcze oraz zachowywać niezbędne środki ostrożności.
2. W wyjątkowych przypadkach instytucja nadzorująca może zalecić konieczne środki kontroli.
3. Zbiornik ciśnieniowy nie może być używany, jeżeli posiada usterki, które mogą stanowić
niebezpieczeństwo dla obsługujących go pracowników lub osób postronnych.
4. Kontroluj zbiornik ciśnieniowy w równych odstępach czasu w celu wykrycia ewentualnych
uszkodzeń, np. rdzy. Jeśli wykryjesz uszkodzenia, skontaktuj się z warsztatem serwisowym.
DANE TECHNICZNE
Napięcie znamionowe
230 V ~ 50 Hz
Moc
3 KM
Prędkość obrotowa
2 850/min
Ciśnienie robocze
8 bar
Pojemność zbiornika ciśnieniowego
50 l
Wydajność efektywna
300 l/min
Poziom mocy akustycznej, LwA
91,2 dB(A)
Gwarantowany poziom mocy akustycznej, LwA
97 dB(A)
Poziom ciśnienia akustycznego, LpA
71,2 dB(A), K = 2 dB
Stopień ochrony obudowy
IP20
Masa
44 kg
Używaj okularów ochronnych!
Deklarowana wartość drgań, która została zmierzona zgodnie ze standardową metodą testową, może
zostać wykorzystana do porównania różnych narzędzi ze sobą oraz w celu dokonania wstępnej oceny
narażenia się na działanie drgań.
OSTRZEŻENIE!
Rzeczywisty poziom drgań podczas korzystania z elektronarzędzia, w zależności od sposobu
posługiwania się nim, może różnić się od podanej wartości całkowitej. Dlatego należy zidentyfikować te
środki zabezpieczające, które w oparciu o ocenę narażenia na oddziaływanie szkodliwych czynników w
warunkach rzeczywistych (przy wzięciu pod uwagę wszystkich części cyklu roboczego, jak również
czasu, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchowym)
wymagane są, aby chronić użytkownika.

POLSKI
19
OPIS
1. Czujnik ciśnienia
2. Zawór bezpieczeństwa
3. Manometr
4. Manometr (odczytywanie ustawionego
ciśnienia)
5. Zawór redukujący (ustawienie
ciśnienia)
6. Przełącznik WŁ/WYŁ
7. Filtr powietrza
8. Wskaźnik
9. Korek wlewu oleju
OBSŁUGA
Przed uruchomieniem
Montaż kół
Zamontuj dołączone kółka zgodnie
z rysunkiem 1. Dopilnuj, by wentyl był skierowany
na zewnątrz.
Montaż gumowej podkładki
Zamocuj dołączone gumowe podkładki na stopie
sprężarki zgodnie z rysunkiem 2.
Montaż korka wlewu oleju
Za pomocą śrubokręta odkręć fabrycznie zamontowany korek wlewu oleju i wstaw w jego miejsce
dołączony do zestawu korek. UWAGA! Przed użyciem sprawdź poziom oleju.

POLSKI
20
Podłączenie elektryczne
Sprężarka jest wyposażona w kabel sieciowy
z uziemioną wtyczką. Wtyczkę można podłączyć
do dowolnego uziemionego gniazdka 230V ~
50 Hz, połączonego z bezpiecznikiem 16 A.
Silnik jest chroniony przed przeciążeniem
poprzez wyłącznik przeciwprzeciążeniowy (A).
Jeśli wartość prądu znamionowego zostanie
przekroczona, wyłącznik odłączy sprężarkę od
zasilania. Wyłącz czujnik ciśnienia po wybiciu
wyłącznika przeciwprzeciążeniowego. Po
ostygnięciu sprężarki wyłącznik
przeciwprzeciażeniowy może zostać wciśnięty
i aktywowany. Wciśnij przełącznik znajdujący się
na czujniku ciśnienia, aby ponownie uruchomić
sprężarkę. Długie kable, przedłużacze oraz
bębny na kabel powodują spadek napięcia
i mogą utrudnić rozruch silnika. Przy
temperaturze niższej niż 0°C silnik może nie
zapalić.
KONSERWACJA
UWAGA! Sprężarka nie może być podłączona do prądu oraz nie może znajdować się pod ciśnieniem
podczas czyszczenia i konserwacji.
Kondensat
Po każdym użyciu sprężarki kondensat należy wylać przez zawór spustowy (w dolnej części zbiornika
ciśnieniowego).
UWAGA! Kondensat może zawierać małe ilości oleju. Dostarcz kondensat do wyznaczonego punktu
gospodarki odpadami.
Zawór bezpieczeństwa
Zawór bezpieczeństwa jest ustawiony na najwyższy poziom ciśnienia dozwolony dla zbiornika.
Zabronione jest regulowanie zaworu bezpieczeństwa i usuwanie jego plomb. Dla poprawnego
funkcjonowania zaworu bezpieczeństwa należy go aktywować w równych odstępach czasu. Przekręcaj
karbowaną śrubę w lewo, aż usłyszysz wypuszczane sprężone powietrze. Przekręć następnie śrubę
w prawo, aż poczujesz opór i dokręć ją mocno ręką.
Regularnie sprawdzaj poziom oleju
Poziom oleju musi być widoczny na wskaźniku pomiędzy czerwonym punktem kontrolnym a górnym
brzegiem wskaźnika.
Wymiana oleju
Zalecany gatunek oleju: SAE 15W/40 lub tego samego typu. Pierwszej wymiany oleju należy dokonać po
100 godzinach eksploatacji sprężarki. Później olej należy spuszczać i uzupełniać po każdych
500 godzinach eksploatacji. Wyłącz silnik i wyjmij wtyczkę z gniazdka. Po wypuszczeniu potencjalnego
sprężonego powietrza możesz odkręcić korek spustowy oleju od pompy sprężarki. Zbierz olej do
naczynia, umieszczając je pod otworem spuszczania oleju.
Jeśli cały olej nie spłynie, zalecamy, by przechylić trochę sprężarkę. Zużyty olej dostarcz do punktu
gospodarki odpadami. Po spłynięciu oleju przykręć korek spustowy oleju / wskaźnik. Za pomocą
śrubokrętu zdejmij pokrywkę korka wlewu oleju i uzupełnij olej, by znalazł się na poziomie czerwonego
punktu we wskaźniku. Załóż pokrywkę korka wlewu oleju.
