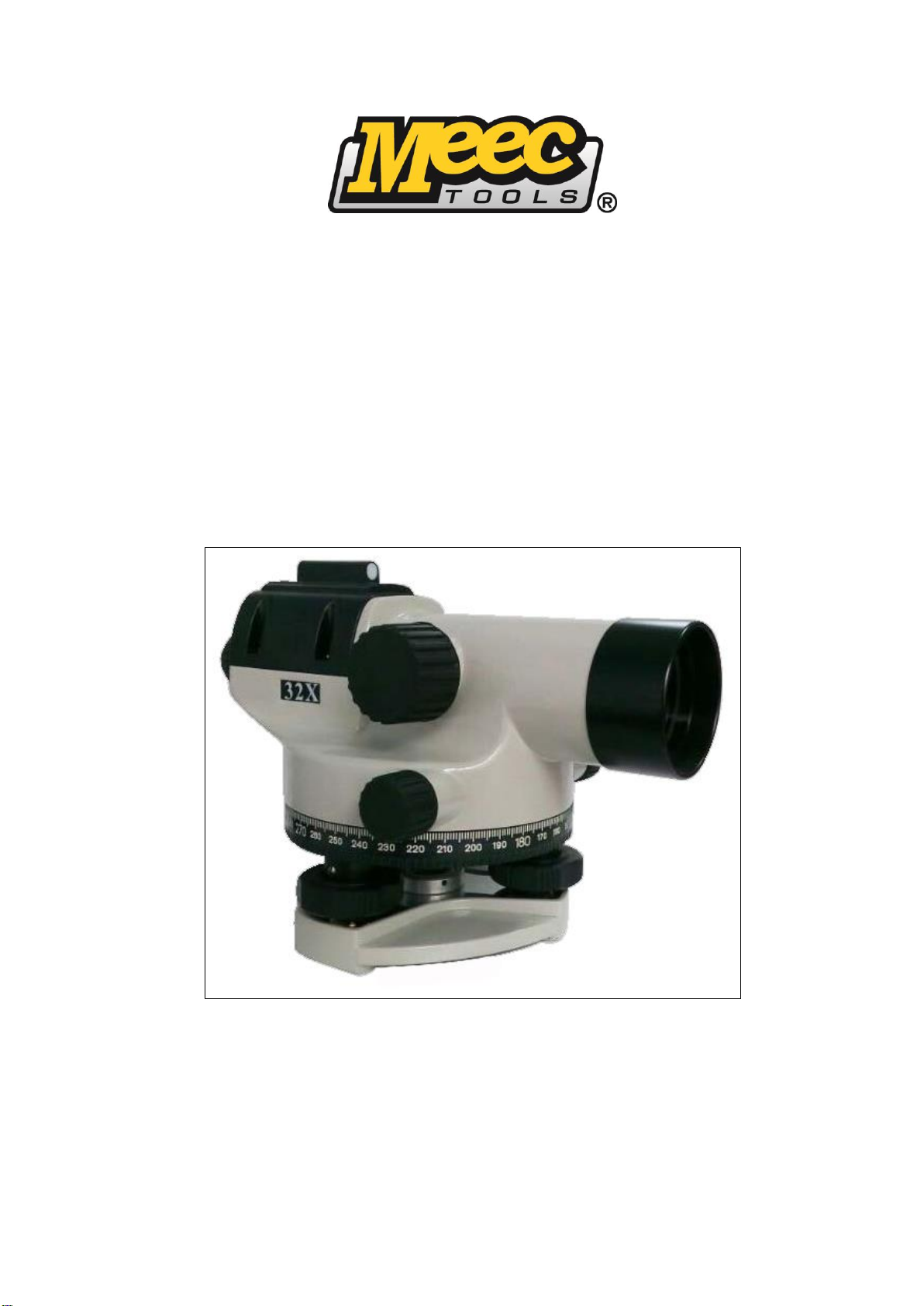

Meec 160-213 User manual

Bruksanvisning för avvägningsinstrument
Bruksanvisning for nivelleringsinstrument
Instrukcja obsługi niwelatora optycznego
User Instructions for Levelling Instrument
160-213
SV
Bruksanvisning i original
NO
Bruksanvisning i original
PL
Instrukcja obsługi w oryginale
EN
User instructions in original
09.09.2014 © Jula AB

2
SVENSKA 4
TEKNISKA DATA ......................................................................................................................................... 4
BESKRIVNING............................................................................................................................................. 4
HANDHAVANDE.......................................................................................................................................... 4
Beskrivning .......................................................................................................................................... 4
Användning.......................................................................................................................................... 5
Riktningsinställning och fokusering...................................................................................................... 5
Höjdmätning......................................................................................................................................... 5
Avståndsmätning ................................................................................................................................. 5
Vinkelmätning ...................................................................................................................................... 6
KONTROLL OCH JUSTERING ............................................................................................................... 6
Vattenpass........................................................................................................................................... 6
Horisontalinställning av siktlinjen......................................................................................................... 7
UNDERHÅLL................................................................................................................................................ 8
NORSK 9
TEKNISKE DATA ......................................................................................................................................... 9
BESKRIVELSE............................................................................................................................................. 9
BRUK............................................................................................................................................................ 9
Beskrivelse........................................................................................................................................... 9
Bruk.................................................................................................................................................... 10
Retningsinnstilling og fokusering ....................................................................................................... 10
Høydemåling...................................................................................................................................... 10
Avstandsmåling.................................................................................................................................. 10
Vinkelmåling....................................................................................................................................... 11
KONTROLL OG JUSTERING................................................................................................................ 11
Vaterpass........................................................................................................................................... 11
Horisontalinnstilling av siktlinjen ........................................................................................................ 12
VEDLIKEHOLD .......................................................................................................................................... 13
POLSKI 14
DANE TECHNICZNE ................................................................................................................................. 14
OPIS........................................................................................................................................................... 14
OBSŁUGA .................................................................................................................................................. 14
Opis.................................................................................................................................................... 14
Sposób użycia.................................................................................................................................... 15
Ustawianie kierunku i ogniskowanie.................................................................................................. 15
Pomiar wysokości .............................................................................................................................. 15
Pomiar odległości............................................................................................................................... 15
Pomiar kąta........................................................................................................................................ 16
KONTROLA I REGULACJA................................................................................................................... 16
Poziomica .......................................................................................................................................... 16
Regulacja poziomej linii celowania.................................................................................................... 17
KONSERWACJA........................................................................................................................................ 18

3
ENGLISH 19
TECHNICAL DATA..................................................................................................................................... 19
DESCRIPTION........................................................................................................................................... 19
OPERATION............................................................................................................................................... 19
Description......................................................................................................................................... 19
Use..................................................................................................................................................... 20
Direction setting and focusing............................................................................................................ 20
Height measuring............................................................................................................................... 20
Distance measuring........................................................................................................................... 20
Angle measuring................................................................................................................................ 21
CHECKING AND ADJUSTING .............................................................................................................. 21
Spirit level .......................................................................................................................................... 21
Horizontal setting of the sight line...................................................................................................... 22
MAINTENANCE ......................................................................................................................................... 23

SVENSKA
4
SVENSKA
TEKNISKA DATA
Standardavvikelse vid dubbel nivellering över 1 km
1,5 mm
Stående
Förstoring
32 x
Objektivets ljusöppning
38 mm
Siktfält
1° 20’
Minsta fokuseringsavstånd
0,5 m
Multiplikationskonstant
100
Additionskonstant
0
Kompensatorområde
±15’
Kompensatorns inställningsnoggrannhet
±5’’
Vattenpassets känslighet
8’/2 mm
Horisontalcirkelskalans gradering
1° eller 1 gon
Vikt
1,55 kg
Stativgänga
M16 eller 5/8’’
BESKRIVNING
1. Bottenplatta
2. Horisontalcirkelskala
3. Kompensatorlås
4. Sökare
5. Sökarskydd
6. Sikte
7. Objektivskydd
8. Fokuseringsvred
9. Vred för inställning i horisontalled
10. Nivelleringsvred (ställbara fötter)
11. Avläsningsprisma för vattenpass
12. Vattenpass
13. Referensmärke för
horisontalcirkelskala
HANDHAVANDE
Läs bruksanvisningen noggrant innan användning!
Spara bruksanvisningen för framtida referens.
Beskrivning
Kompensatorlås som skyddar instrumentet under transport och förvaring och även kan användas
för att kontrollera kompensatorn.
Toppmonterat sikte för snabb grovriktning.
Stort, bekvämt och precist fokuseringsvred.
Horisontalcirkel med lättavläst vinkelskala.

SVENSKA
5
Tätade och dammskyddade nivelleringsvred.
Högkvalitativ, tätad konstruktion som kan användas i alla väder.
Friktionsbromsad, ändlös rotationsrörelse.
Multiplikationskonstant 100 för avståndsmätning.

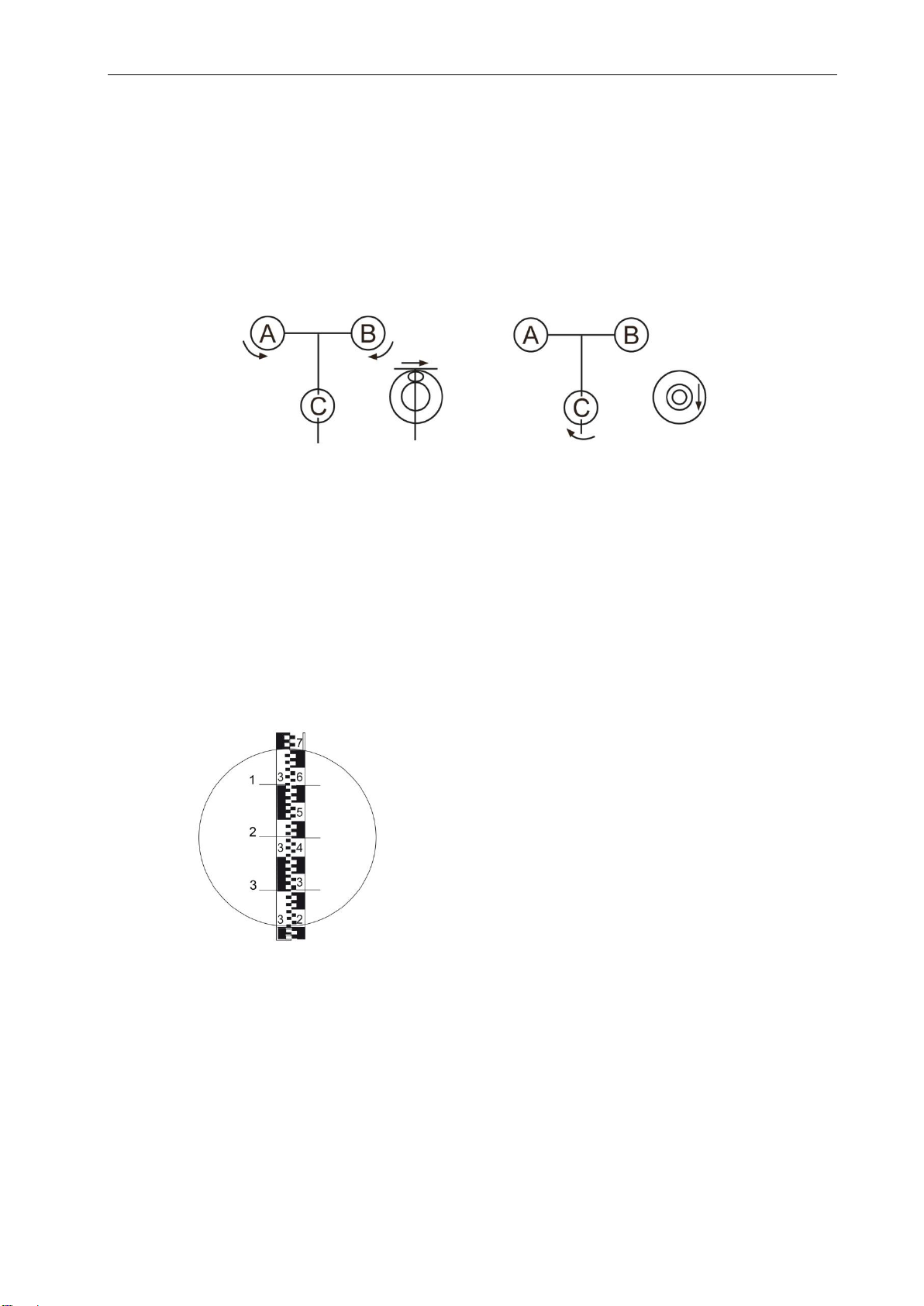

Användning
1. Ställ upp stativet och fäst nivelleringsinstrumentet med stativskruven.
2. Justera stativbenen så att stativhuvudet är ungefär horisontellt. Centrera vattenpasslibellens
bubbla med hjälp av nivelleringsvreden. Se nedan.
Riktningsinställning och fokusering
1. Rikta nivelleringsinstrumentet mot en ljus bakgrund eller håll ett vitt pappersark framför objektivet.
Vrid sökaren tills hårkorset framträder svart och helt skarpt.
2. Rikta, med hjälp av siktet, nivelleringsinstrumentet mot nivelleringsstaven.
3. Titta genom sökaren och vrid fokuseringsvredet tills nivelleringsstaven syns skarpt och tydligt.
4. Vrid vredet för inställning i horisontalled tills hårkorsets vertikala linje löper längs
nivelleringsstavens mitt.
Höjdmätning
Läs av nivelleringsstavens skala mitt för den mittersta, horisontella hårkorslinjen. För stavar med metrisk
skala brukar man läsa av till 1 mm noggrannhet. Höjdavläsningen i figuren är 3,456 m.
1. Övre
2. Mittre
3. Nedre
Avståndsmätning
Läs av nivelleringsstavens skala mitt för den övre respektive den nedre hårkorslinjen. Den avlästa
höjdskillnaden multiplicerad med 100 är avståndet från instrumentet till nivelleringsstaven. I figuren ovan
är de avlästa höjderna 3,601 m respektive 3,309 m. Avståndet från instrumentet är således (3,601 m –
3,309 m) x 100 = 29,2 m.

SVENSKA
6

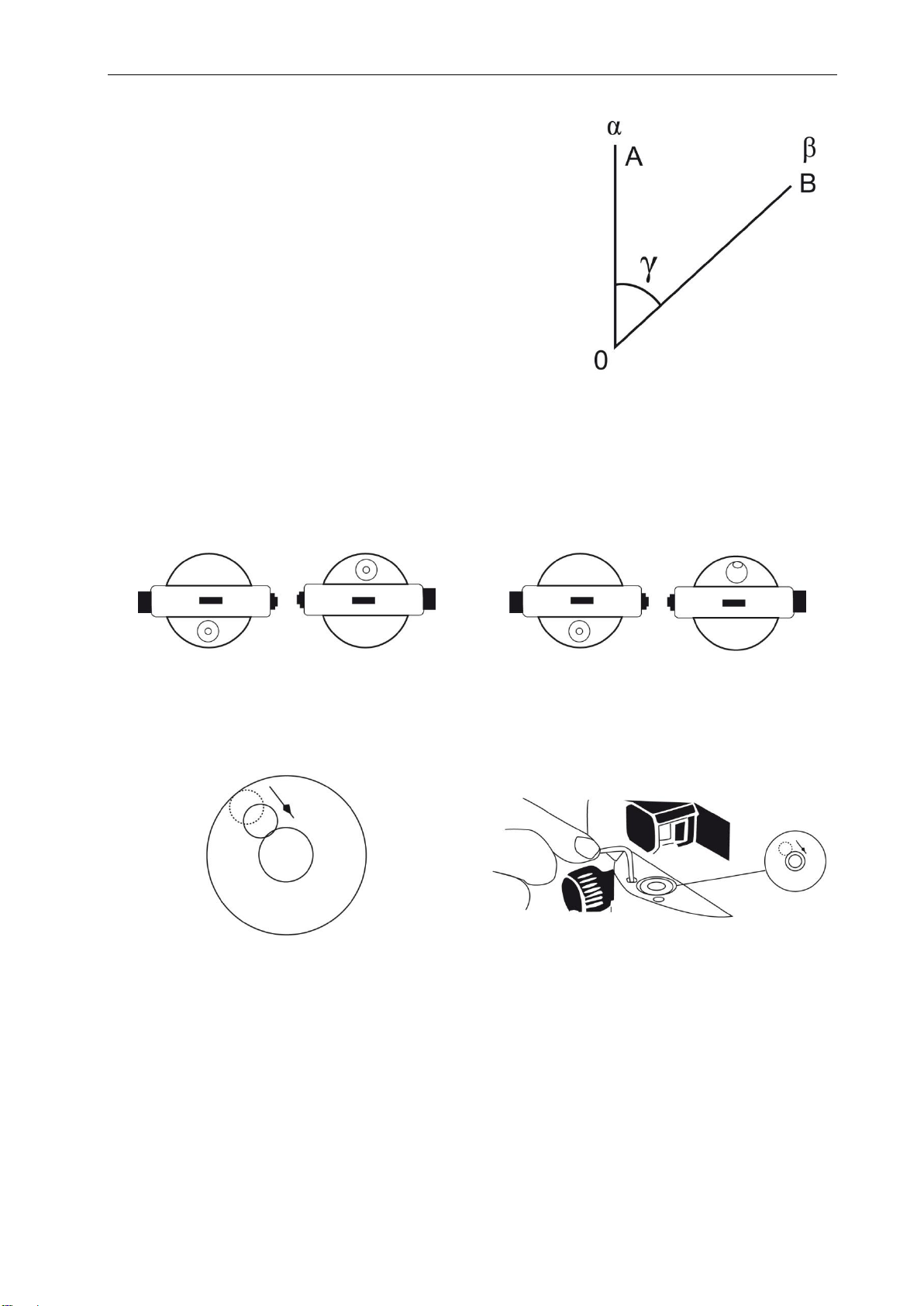

Vinkelmätning
1. Vrid instrumentet tills den vertikala hårkorslinjen ligger mitt
för A och läs av horisontalcirkelns skala. Detta är vinkel α.
2. Vrid instrumentet tills den vertikala hårkorslinjen ligger mitt
för B och läs av horisontalcirkelns skala. Detta är vinkel β.
3. Vinkeln AOB = γ= α–β.
KONTROLL OCH JUSTERING
Vattenpass
1. Centrera bubblan i vattenpasslibellen med hjälp av nivelleringsvreden.
2. Vrid därefter instrumentet 180°. Bubblan får därvid inte flytta sig, utan ska förbli centrerad. Om
bubblan flyttar sig måste vattenpasset justeras.
3. Vrid nivelleringsvreden tills bubblan flyttat sig halvvägs tillbaka till libellens centrum. Vrid med en
insexnyckel libellens båda justerskruvar tills bubblan är helt centrerad.
4. Upprepa denna procedur tills bubblan förblir helt centrerad när instrumentet vrids 180°.

SVENSKA
7

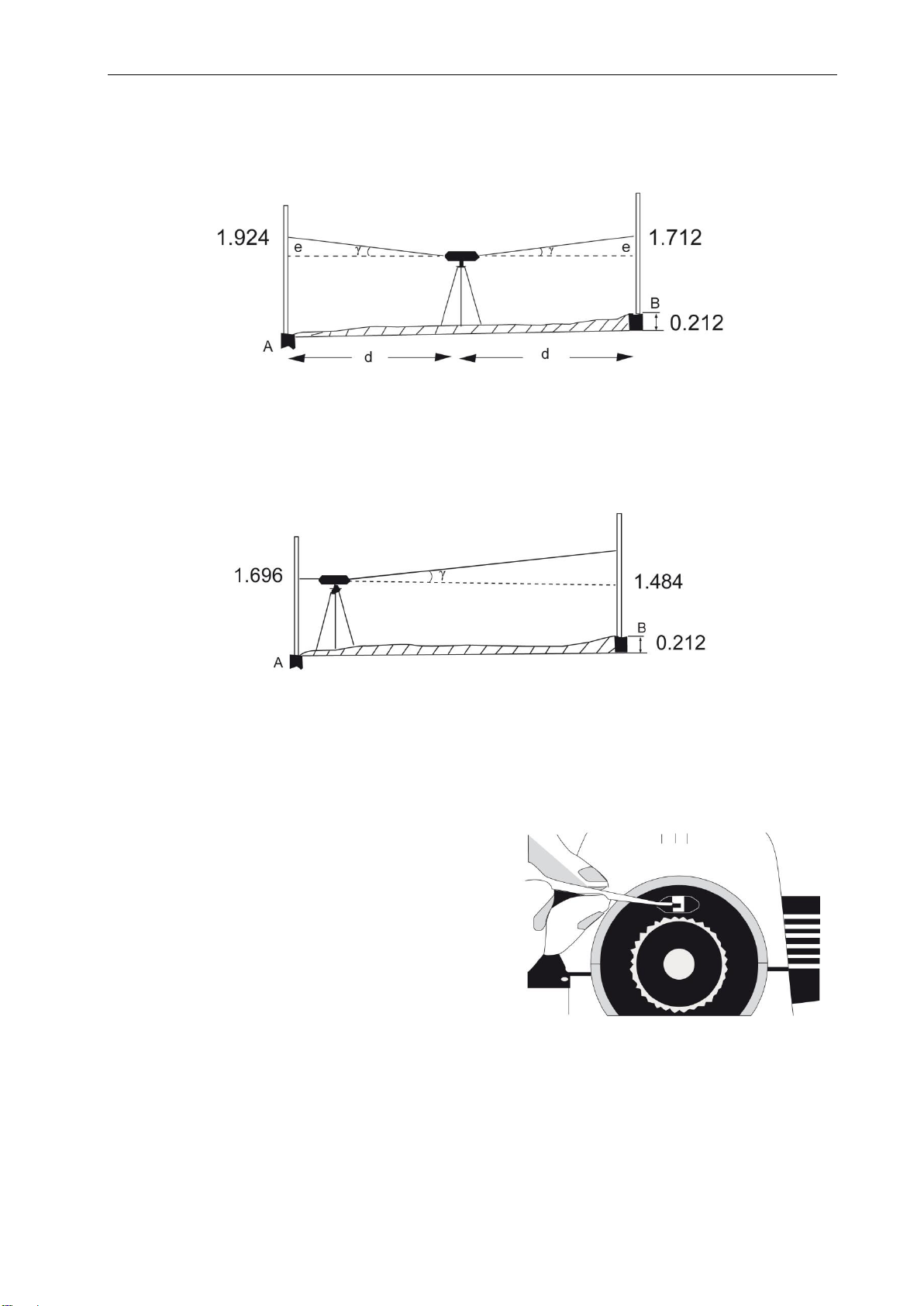

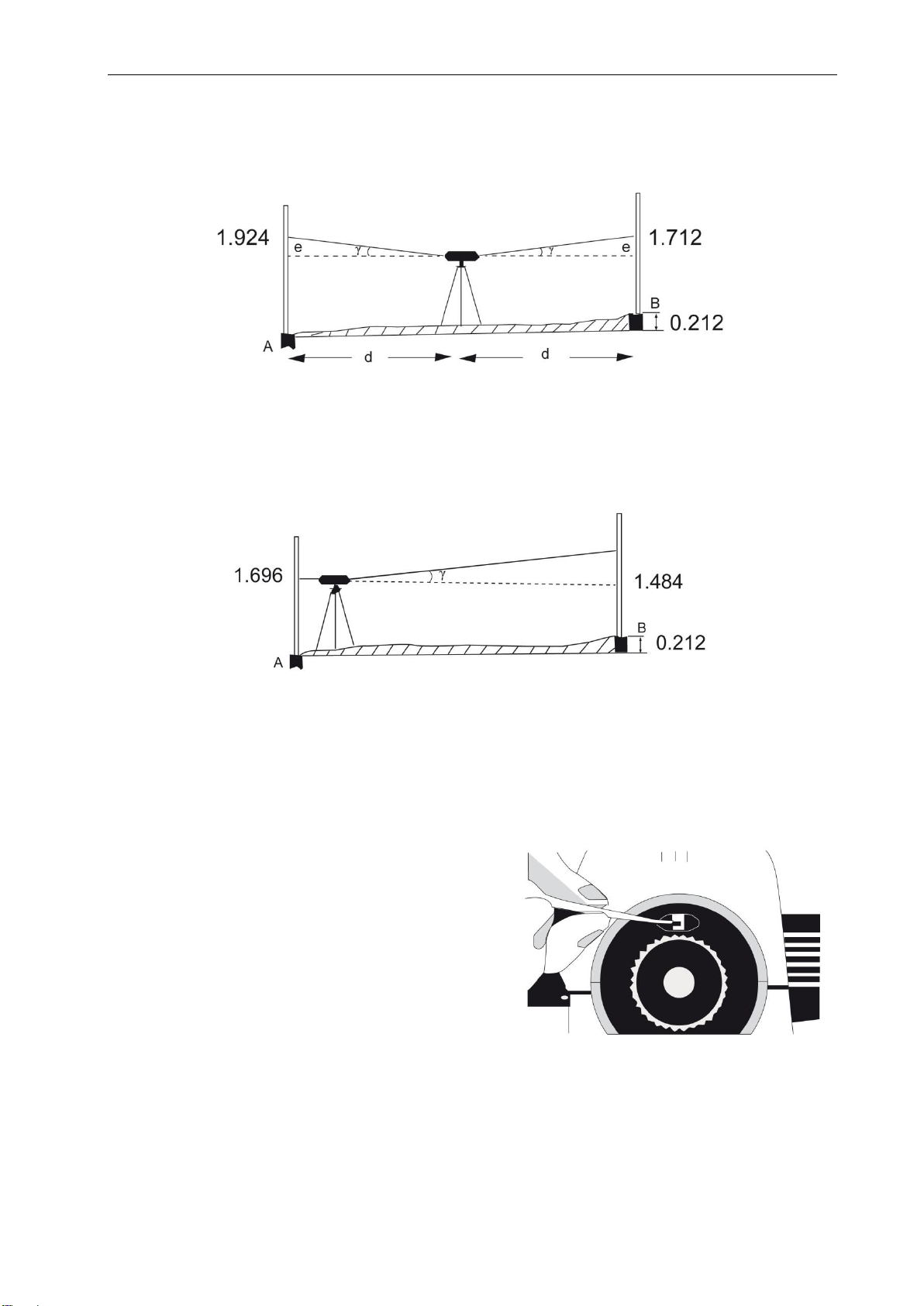

Horisontalinställning av siktlinjen
Instrumentets siktlinje måste vara horisontell inom 3 mm för att tillräcklig mätnoggrannhet ska uppnås.
Ställ upp och nivellera instrumentet på dess stativ mitt mellan två nivelleringsstavar.
Avståndet mellan stavarna ska vara cirka 30–50 m. Centrera vattenpassets bubbla.
Läs av stav A, i detta exempel 1,924 m.
Läs av stav B, i detta exempel 1,712 m.
H = A –B = +0,212 m.
Punkt B ligger således 0,212 m högre än punkt A.
Flytta nivelleringsinstrumentet och ställ upp det omkring 1 m från punkt A. Vi vet sedan föregående
mätning att B ligger 0,212 m högre än A. Från uppställningspunkten intill punkt A ska den avlästa höjden
till B därför vara 0,212 m mindre är höjden till A. Läs av staven i punkt A, i detta exempel 1,696 m. Den
avlästa höjden till B ska då vara 1,696 –0,212 = 1,484 m. Läs nu av höjden på staven i punkt B. Om den
avlästa höjden är 1,484 ± 0,003 m, är siktlinjen horisontell. Om den avlästa höjden avviker mer än så
måste siktlinjen justeras.
Skruva av sökarskyddet. Vrid justerskruven tills den
mittersta av hårkorsets horisontella linjer ligger mitt för
det korrekta värdet 1,484 m på nivelleringsstaven i
punkt B. Skruva tillbaka sökarskyddet. Dra inte åt
sökarskyddet för hårt.

SVENSKA
8
UNDERHÅLL
Instrumentet måste hanteras och underhållas korrekt för att bibehålla sin precision.
Efter användning ska instrumentet rengöras och sedan förvaras i sin låda.
Rengör linserna med mjuk borste eller linspapper. Vidrör inte linserna med fingrarna.
Om fel eller skador uppstår på instrumentet ska det kontrolleras och repareras av
instrumenttekniker med tillräcklig kompetens eller lämnas till tillverkaren för reparation.
I instrumentets förvaringslåda finns en påse torkgel. Om denna blivit fuktmättad och därför inte
längre fungerar, ska den varmtorkas eller ersättas med ny torkgel.
Förvara instrumentet på torr, ren och välventilerad plats.
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NORSK
9
NORSK
TEKNISKE DATA
Standardavvik ved dobbel nivellering over 1 km
1,5 mm
Bilde
Stående
Forstørrelse
32 x
Objektivets lysåpning
38 mm
Siktefelt
1° 20’
Minste fokuseringsavstand
0,5 m
Multiplikasjonskonstant
100
Addisjonskonstant
0
Kompensatorområde
± 15’
Kompensatorens innstillingsnøyaktighet
± 5’’
Vaterpassets følsomhet
8’ / 2 mm
Horisontalsirkelskalaens gradering
1° eller 1 gon
Vekt
1,55 kg
Stativgjenger
M16 eller 5/8’’

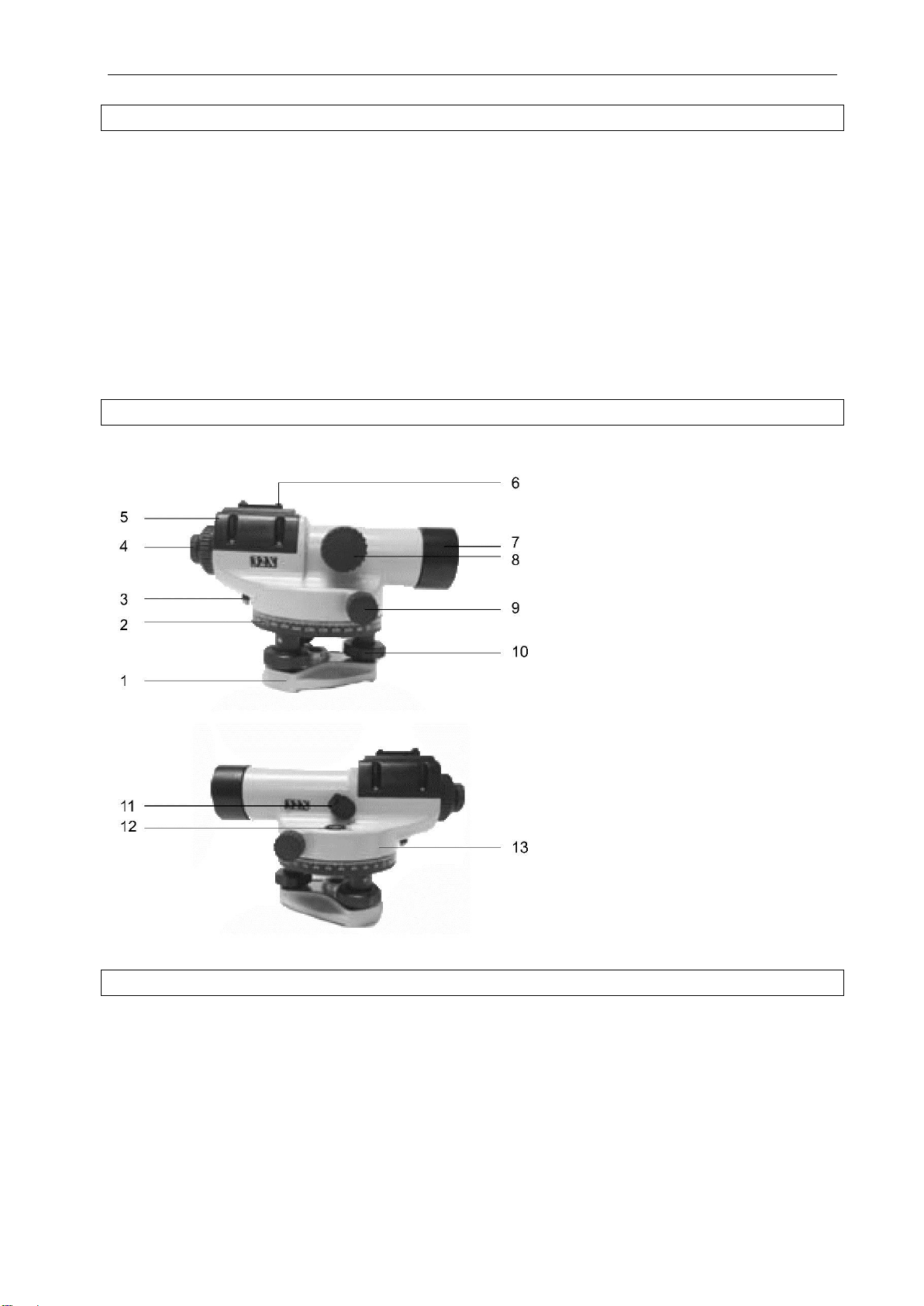

BESKRIVELSE
1. Bunnplate
2. Horisontalsirkelskala
3. Kompensatorlås
4. Søker
5. Søkerbeskyttelse
6. Sikte
7. Objektivbeskyttelse
8. Stilleskrue for fokusering
9. Stilleskrue for innstilling
horisontalt
10. Nivelleringsskrue (stillbare føtter)
11. Avlesningsprisme for vaterpass
12. Vaterpass
13. Referansemerke for
horisontalsirkelskala
BRUK
Les bruksanvisningen nøye før bruk!
Ta vare på bruksanvisningen for fremtidig referanse.
Beskrivelse
Kompensatorlås som beskytter instrumentet under transport og oppbevaring. Kan også brukes til å
kontrollere kompensatoren.
Toppmontert sikte for rask grovretting.
Stor, behagelig og nøyaktig fokuseringsskrue.
Horisontalsirkel med lettavlest vinkelskala.

NORSK
10
Tettede og støvbeskyttede nivelleringsskruer.
Høykvalitativ, tettet konstruksjon som kan brukes i all slags vær.
Friksjonsbremset, endeløs rotasjonsbevegelse.
Multiplikasjonskonstant 100 for avstandsmåling.

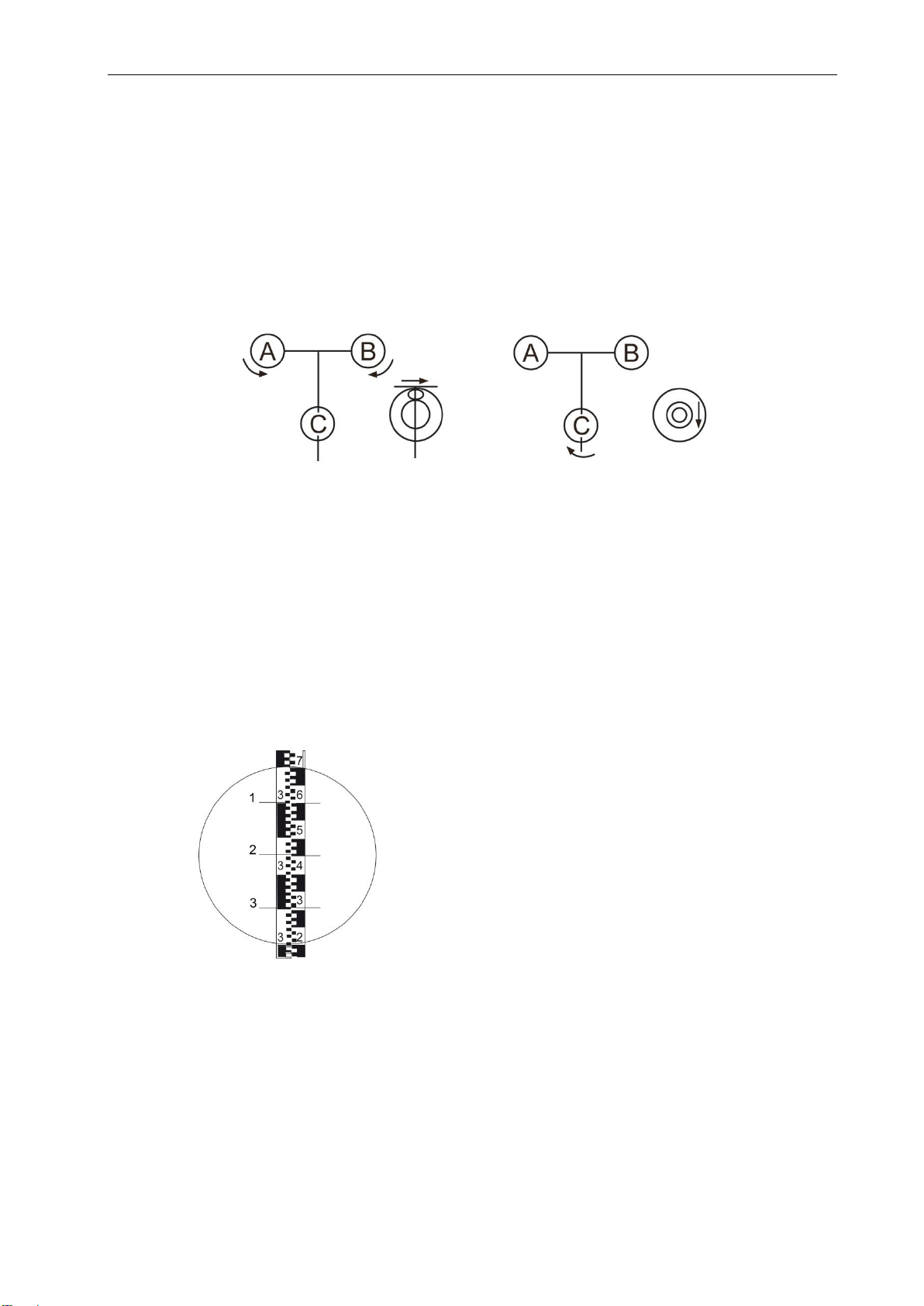

Bruk
1. Sett opp stativet og fest nivelleringsinstrumentet med stativskruen.
2. Juster stativbena slik at stativhodet er omtrent horisontalt. Sentrer vaterpasslibellens boble ved
hjelp av nivelleringsskruen. Se nedenfor.
Retningsinnstilling og fokusering
1. Rett nivelleringsinstrumentet mot en lys bakgrunn eller hold et hvitt papirark fremfor objektivet. Drei
søkeren til trådkorset vises svart og helt skarpt.
2. Rett, ved hjelp av siktet, nivelleringsinstrumentet mot nivelleringsstaven.
3. Se gjennom søkeren og vri fokuseringsskruen til nivelleringsstaven vises skarpt og tydelig.
4. Vri skruen for innstilling horisontalt til trådkorsets vertikale linje løper langs midten av
nivelleringsstaven.
Høydemåling
Les av midt på nivelleringsstavens skala for den midterste, horisontale trådkorslinjen. For staver med
metrisk skala er det vanlig å lese av til 1 mm nøyaktighet. Høydeavlesningen i figuren er 3,456 m.
1. Øvre
2. Midtre
3. Nedre
Avstandsmåling
Les av midt på nivelleringsstavens skala for den øvre og den nedre trådkorslinjen. Den avleste
høydeforskjellen multiplisert med 100 er avstanden fra instrumentet til nivelleringsstaven. I figuren over er
de avleste høydene 3,601 m og 3,309 m. Avstanden fra instrumentet er dermed (3,601 m –
3,309 m) x 100 = 29,2 m.

NORSK
11
Vinkelmåling
1. Drei instrumentet til den vertikale trådkorslinjen ligger midt
foran A og les av horisontalsirkelens skala. Dette er vinkel
α.
2. Drei instrumentet til den vertikale trådkorslinjen ligger midt
foran B og les av horisontalsirkelens skala. Dette er vinkel
β.
3. Vinkelen AOB = γ= α–β.
KONTROLL OG JUSTERING
Vaterpass
1. Sentrer boblen i vaterpasslibellen ved hjelp av nivelleringsskruen.
2. Drei deretter instrumentet 180°. Boblen skal da ikke flytte seg, men forbli sentrert. Hvis boblen
flytter seg, må vaterpasset justeres.
3. Skru nivelleringsskruen til boblen har flyttet seg halvveis tilbake til sentrum av libellen. Skru med en
sekskantnøkkel på begge stilleskruene for libellen til boblen er helt sentrert.
4. Gjenta denne prosedyren til boblen forblir helt sentrert når instrumentet dreies 180°.

NORSK
12
Horisontalinnstilling av siktlinjen
Instrumentets siktlinje må være horisontal innenfor 3 mm for å oppnå tilstrekkelig målenøyaktighet. Still
opp og niveller instrumentet på stativet midt mellom to nivelleringsstaver.
Avstanden mellom stavene skal være ca. 30–50 m. Sentrer vaterpassets boble.
Les av stav A, i dette eksempelet 1,924 m.
Les av stav B, i dette eksempelet 1,712 m.
H = A –B = +0,212 m.
Punkt B ligger dermed 0,212 m høyere enn punkt A.
Flytt nivelleringsinstrumentet og still det opp omkring 1 m fra punkt A. Vi vet fra forrige måling at B ligger
0,212 m høyere enn A. Fra oppstillingspunktet inntil punkt A skal den avleste høyden til B derfor være
0,212 m mindre enn høyden til A. Les av staven i punkt A, i dette eksempelet 1,696 m. Den avleste
høyden til B skal da være 1,696 –0,212 = 1,484 m. Les nå av høyden på staven i punkt B. Hvis den
avleste høyden er 1,484 ± 0,003 m, er siktlinjen horisontal. Hvis den avleste høyden avviker mer, må
siktlinjen justeres.
Skru av søkerbeskyttelsen. Vri stilleskruen til den
midterste av trådkorsets horisontale linjer ligger midt
foran den korrekte verdien 1,484 m på
nivelleringsstaven i punkt B. Skru søkerbeskyttelsen på
igjen. Ikke trekk til for hardt.

NORSK
13
VEDLIKEHOLD
Instrumentet må håndteres og vedlikeholdes korrekt for å beholde nøyaktigheten.
Etter bruk skal instrumentet rengjøres og deretter oppbevares i esken.
Rengjør linsene med myk børste eller linsepapir. Ikke ta på linsene med fingrene.
Hvis feil eller skader oppstår på instrumentet, skal det kontrolleres og repareres av
instrumenttekniker med tilstrekkelig kompetanse eller leveres til produsenten for reparasjon.
I instrumentets oppbevaringseske er det en pose med tørkemiddel. Hvis denne blir fuktmettet og
derfor ikke lenger fungerer, skal den varmtørkes eller erstattes med ny pose.
Oppbevar instrumentet på et tørt, rent og godt ventilert sted.
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon
67 90 01 34.
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
www.jula.no

POLSKI
14
POLSKI
DANE TECHNICZNE
Odchylenie standardowe na 1 km podwójnej niwelacji
1,5 mm
Obraz
Pionowy
Powiększenie
32 x
Średnica obiektywu
38 mm
Pole widzenia
1° 20’
Najkrótsza celowa
0,5 m
Stała mnożenia
100
Stała dodawania
0
Zakres pracy kompensatora
±15’
Dokładność kompensatora
±5’’
Czułość poziomicy
8’/2 mm
Podziałka koła poziomego
1° lub 1 grad
Masa
1,55 kg
Gwint statywu
M16 lub 5/8’’
OPIS
1. Podstawa
2. Podziałka koła poziomego
3. Blokada kompensatora
4. Okular
5. Osłona okulara
6. Celownik
7. Osłona obiektywu
8. Pokrętło ostrości
9. Pokrętło regulacji w poziomie
10. Pokrętło poziomujące
(regulowane stopki)
11. Pryzmat do odczytu poziomicy
12. Poziomica
13. Oznaczenie referencyjne
podziałki koła poziomego
OBSŁUGA
Przed użyciem uważnie przeczytaj instrukcję obsługi!
Zachowaj niniejszą instrukcję obsługi w celu przyszłego użycia.
Opis
Blokada kompensatora, która chroni instrument podczas transportu i przechowywania i może być
również stosowana do kontroli kompensatora.
U góry celownik przyspieszający zgrubne celowanie.
Duże, wygodne i precyzyjne pokrętło ostrości.
Koło poziome z czytelną podziałką kątową.

POLSKI
15
Uszczelnione i zabezpieczone przed wnikaniem pyłu pokrętło poziomujące.
Wysokiej jakości szczelna konstrukcja, która może być wykorzystywana w każdych warunkach
atmosferycznych.
Hamulec cierny, ciągły ruch obrotowy.
Stała mnożenia 100 dla pomiaru odległości.
Sposób użycia
1. Ustaw statyw i przymocuj do niego niwelator za pomocą śrub.
2. Wyreguluj nogi statywu, tak by wstępnie wypoziomować jego głowicę. Za pomocą pokrętła
poziomującego wyśrodkuj pęcherzyk libelli poziomicy. Zobacz poniżej.
Ustawianie kierunku i ogniskowanie
1. Skieruj niwelator w stronę jasnego tła lub przytrzymaj przed obiektywem białą kartkę papieru.
Obracaj okularem do momentu, gdy krzyż kresek będzie zupełnie ostry i czarny.
2. Za pomocą celownika skieruj niwelator w stronę łaty niwelacyjnej.
3. Patrząc przez okular, przekręć pokrętło ostrości do momentu, gdy łata niwelacyjna stanie się ostra i
wyraźna.
4. Przekręć pokrętło regulacji w poziomie do momentu, gdy pionowa linia krzyża kresek będzie
przebiegać przez środek łaty niwelacyjnej.
Pomiar wysokości
Dokonaj odczytu z podziałki łaty niwelacyjnej pośrodku środkowej, poziomej linii krzyża kresek. Odczyt z
łat o podziale metrycznym zapewnia zwykle dokładność do 1 mm. Odczyt na rysunku wyniósł 3,456 m.
1. Górna
2. Środkowa
3. Dolna
Pomiar odległości
Dokonaj odczytu z podziałki łaty niwelacyjnej pośrodku górnej, a następnie dolnej linii krzyża kresek.
Odczytana różnica wysokości, pomnożona przez 100, stanowi odległość pomiędzy instrumentem a łatą
niwelacyjną. Na powyższym rysunku odczytano wysokości 3,601 m oraz 3,309 m. Dlatego odległość od
instrumentu wynosi (3,601 m - 3,309 m) x 100 = 29,2 m.

POLSKI
16
Pomiar kąta
1. Obróć instrument, aż pionowa linia krzyża kresek znajdzie
się pośrodku punktu A i dokonaj odczytu z podziałki koła
poziomego. Jest to kąt α.
2. Obróć instrument, aż pionowa linia krzyża kresek znajdzie
się pośrodku punktu B i dokonaj odczytu z podziałki koła
poziomego. Jest to kąt β.
3. Kąt AOB = γ= α- β.
KONTROLA I REGULACJA
Poziomica
1. Za pomocą pokrętła poziomującego wyśrodkuj pęcherzyk libelli poziomicy.
2. Obróć następnie instrument o 180°. Pęcherzyk nie może przy tej czynności się przesunąć, musi
pozostać wyśrodkowany. Jeżeli pęcherzyk przesuwa się, należy wyregulować poziomicę.
3. Przekręć pokrętło poziomujące do momentu, gdy pęcherzyk przesunie się do połowy w stronę
środka libelli. Za pomocą klucza imbusowego przekręć obie śruby ustawcze libelli, aż pęcherzyk
zostanie całkowicie wyśrodkowany.
4. Powtarzaj tę czynność do momentu, gdy pęcherzyk pozostanie całkowicie wyśrodkowany po
obróceniu instrumentu o 180°.

POLSKI
17
Regulacja poziomej linii celowania
Aby osiągnąć wystarczającą dokładność pomiaru, linia celowania może odbiegać maksymalnie o 3 mm
od poziomu. Ustaw instrument na statywie między dwiema łatami niwelacyjnymi i wypoziomuj go.
Odległość między łatami ma wynosić około 30–50 m. Wyśrodkuj pęcherzyk poziomicy.
Dokonaj odczytu z łaty A, tu przykładowo 1,924 m.
Dokonaj odczytu z łaty B, tu przykładowo 1,712 m.
Wys. = A - B = +0,212 m.
Punkt B znajduje się zatem o 0,212 m wyżej od punktu A.
Przesuń niwelator i ustaw go w odległości około 1 m od punktu A. W poprzednim pomiarze ustaliliśmy, że
punkt B znajduje się o 0,212 m wyżej od punktu A. Dlatego wysokość punktu B odczytana z miejsca
ustawienia instrumentu przy punkcie A ma być o 0,212 m mniejsza niż wysokość punktu A. Dokonaj
odczytu z łaty w punkcie A, tu przykładowo 1,696 m. Odczytana wysokość punktu B ma w tej sytuacji
wynosić 1,696 - 0,212 = 1,484 m. Dokonaj teraz odczytu z łaty w punkcie B. Jeżeli odczytana wysokość
wynosi 1,484 ± 0,003 m, linia celowania jest pozioma. Jeżeli odczytana wysokość odbiega od podanego
zakresu, należy wyregulować linię celowania.
Odkręć osłonę okulara. Przekręć śrubę regulacyjną do
momentu, gdy środkowa z poziomych linii krzyża
kresek znajdzie się pośrodku poprawnej wartości,
1,484 m, na łacie niwelacyjnej w punkcie B. Przykręć z
powrotem osłonę okulara. Nie dokręcaj osłony okulara
zbyt mocno.

POLSKI
18
KONSERWACJA
Aby instrument zachował swoją dokładność, musi być prawidłowo obsługiwany i konserwowany.
Po użyciu należy wyczyścić instrument i odłożyć do etui.
Czyść soczewki miękką szczotką lub papierem do soczewek. Nie dotykaj soczewek palcami.
W razie awarii lub uszkodzenia instrumentu należy zlecić jego przegląd i naprawę kompetentnemu
technikowi bądź producentowi.
W schowku instrumentu znajduje się torebka z żelem pochłaniającym wilgoć. Jeżeli przejdzie ona
wilgocią i stanie się bezużyteczna, należy ją wysuszyć na ciepło lub zastąpić nową.
Przechowuj instrument w suchym, czystym i dobrze wentylowanym miejscu.
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie
z naszym działem obsługi klienta pod numerem 801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl

ENGLISH
19
ENGLISH
TECHNICAL DATA
Standard deviation per km double-run levelling
1.5 mm
Upright
Magnification
32 x
Clear objective aperture
38 mm
Sight field
1° 20’
Shortest focusing distance
0.5 m
Multiplication factor
100
Additive constant
0
Compensator range
±15’
Compensator setting accuracy
±5’’
Spirit level sensitivity
8’/2 mm
Horizontal circle scale graduation
1° or 1 gon
Weight
1.55 kg
Tripod thread
M16 or5/8’’
DESCRIPTION
1. Base plate
2. Horizontal circle scale
3. Compensator lock
4. Viewfinder
5. Viewfinder housing
6. Sight
7. Objective cover
8. Focusing knob
9. Knob for setting in horizontal
plane
10. Levelling knob (adjustable feet)
11. Display prism for spirit level
12. Spirit level
13. Reference mark for horizontal
circle scale
OPERATION
Read the User Instructions carefully before use.
Save these instructions for future reference.
Description
The compensator lock protects the instrument during transport and storage and can also be used
to check the compensator.
Top mounted sight for rapid rough alignment.
Large, convenient and precise focusing knob.
Horizontal circle with easy-to-read angle scale.

ENGLISH
20
Sealed and dust-protected levelling knob.
High quality, sealed design that can be used in all weather.
Friction braked, endless rotation.
Multiplication factor 100 for distance measuring.
Use
1. Set up the tripod and fix the levelling instrument with the tripod screw.
2. Adjust the tripod legs so that the tripod head is more or less horizontal. Centre the spirit level
bubble with the levelling knob. See below.
Direction setting and focusing
1. Point the levelling instrument towards a light background, or hold a sheet of white paper in front of
the objective. Turn the veiwfinder until the cross hairs are black and fully in focus.
2. Align, with the help of the sight, the levelling instrument to the levelling staff.
3. Look through the viewfinder and turn the focusing knob until the levelling staff can be seen in sharp
focus.
4. Turn the know to adjust the horizontal plane until the vertical line in the cross hairs runs along the
middle of the levelling staff.
Height measuring
Read off the levelling staff scale in front of the middle, horizontal cross hair line. On staffs with metric
scales you usually read off to a precision of 1 mm. The height reading in the figure is 3.456 m.
1. Top
2. Middle
3. Bottom
Distance measuring
Read off the levelling staff scale opposite the top and bottom cross hair line. The differential height
multiplied by 100 is the distance from the instrument to the levelling staff. In the above figure the heights
read off are 3.601 m and 3.309 m. The distance from the instrument is therefore (3.601 m –
3.309 m) x 100 = 29.2 m.
