MegaTec MT-MX-WS-50 User manual

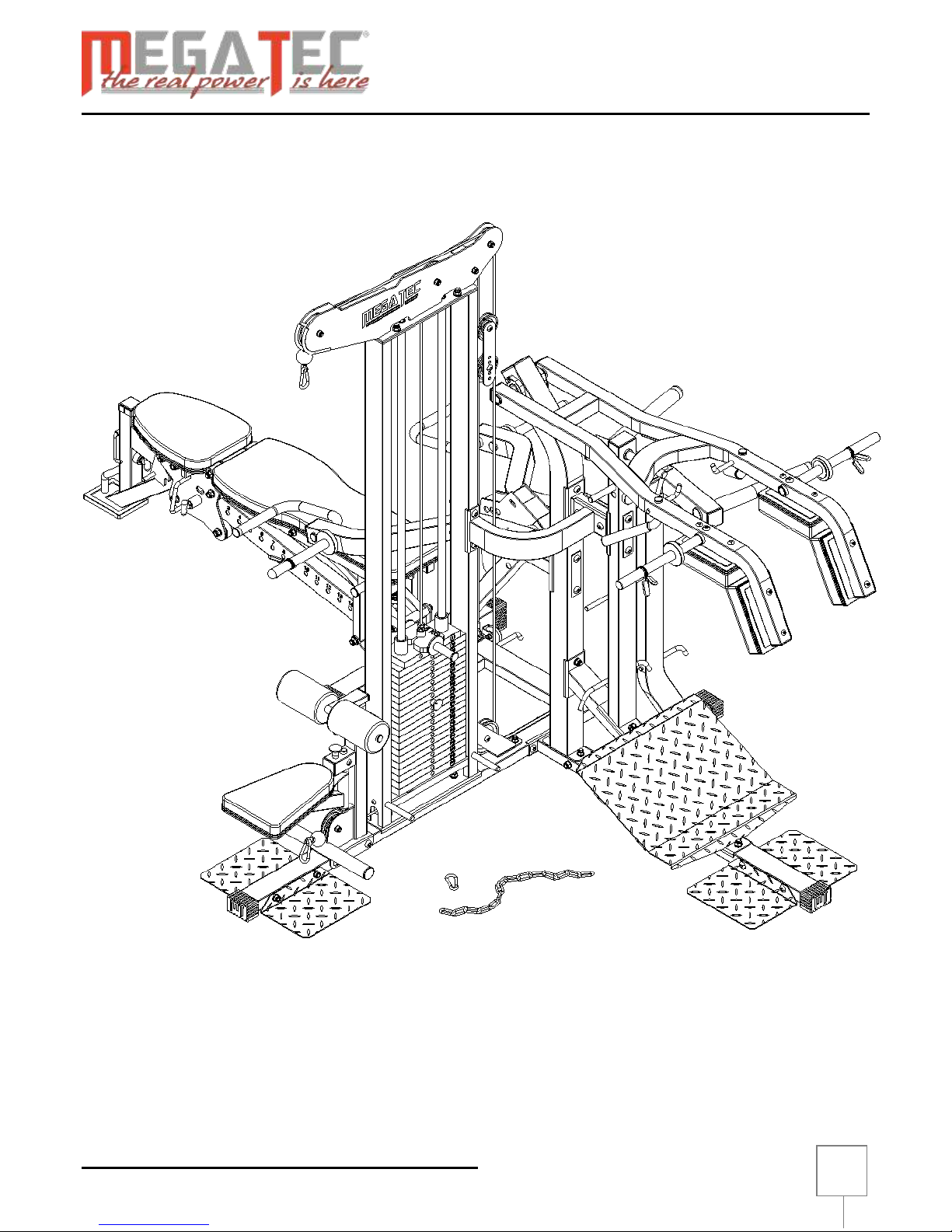

MT-MX-WS-50 Multiplex Workout-Station
1
AUFBAUANLEITUNG
OWNER`S MANUAL

MT-MX-WS-50 Multiplex Workout-Station
2
INHALTSVERZEICHNIS
CONTENTS
Allgemeines / General .…………….…………….…. 03
Sicherheitshinweise / Safety Instructions .…………….…………….…. 04/05
Montagehinweise / Assembly Instructions .…………….…………….…. 06
Notwendige Werkzeuge / Tools ……………………………… 07
Datenblatt / Data Sheet .…………….…………….…. 08
Stückliste / Part List .…………….…………….…. 09

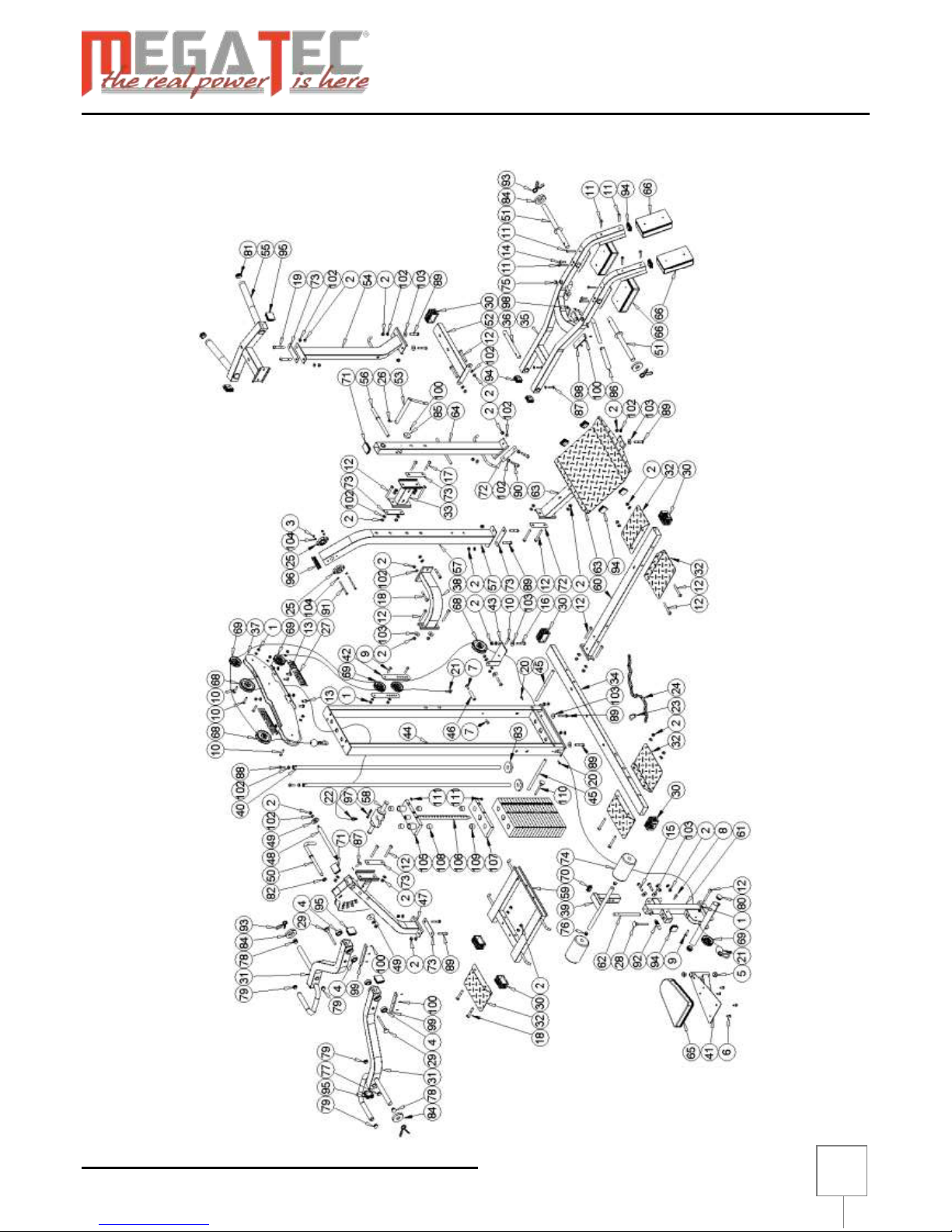

Explosionszeichnung / Exploded View .…………….…………….…. 10

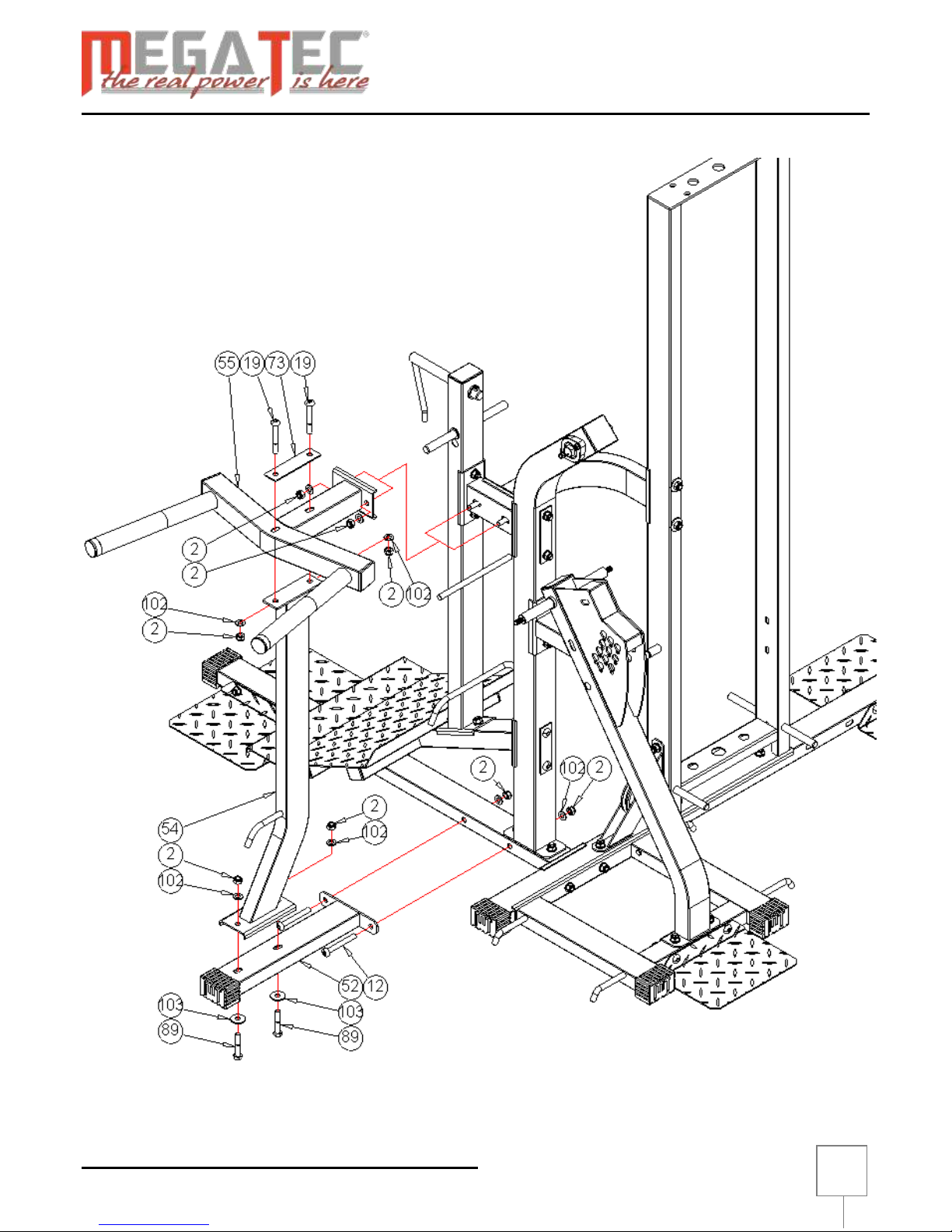

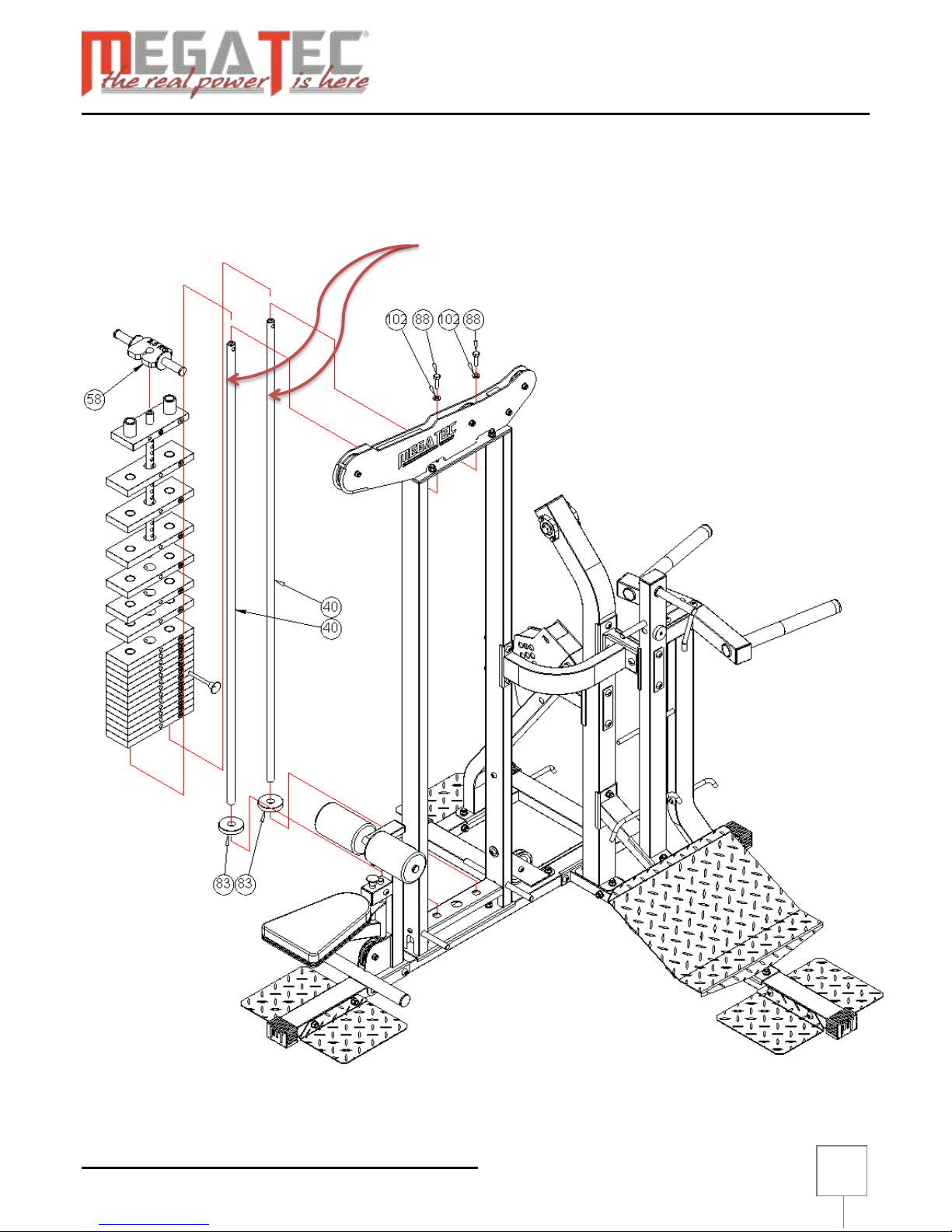

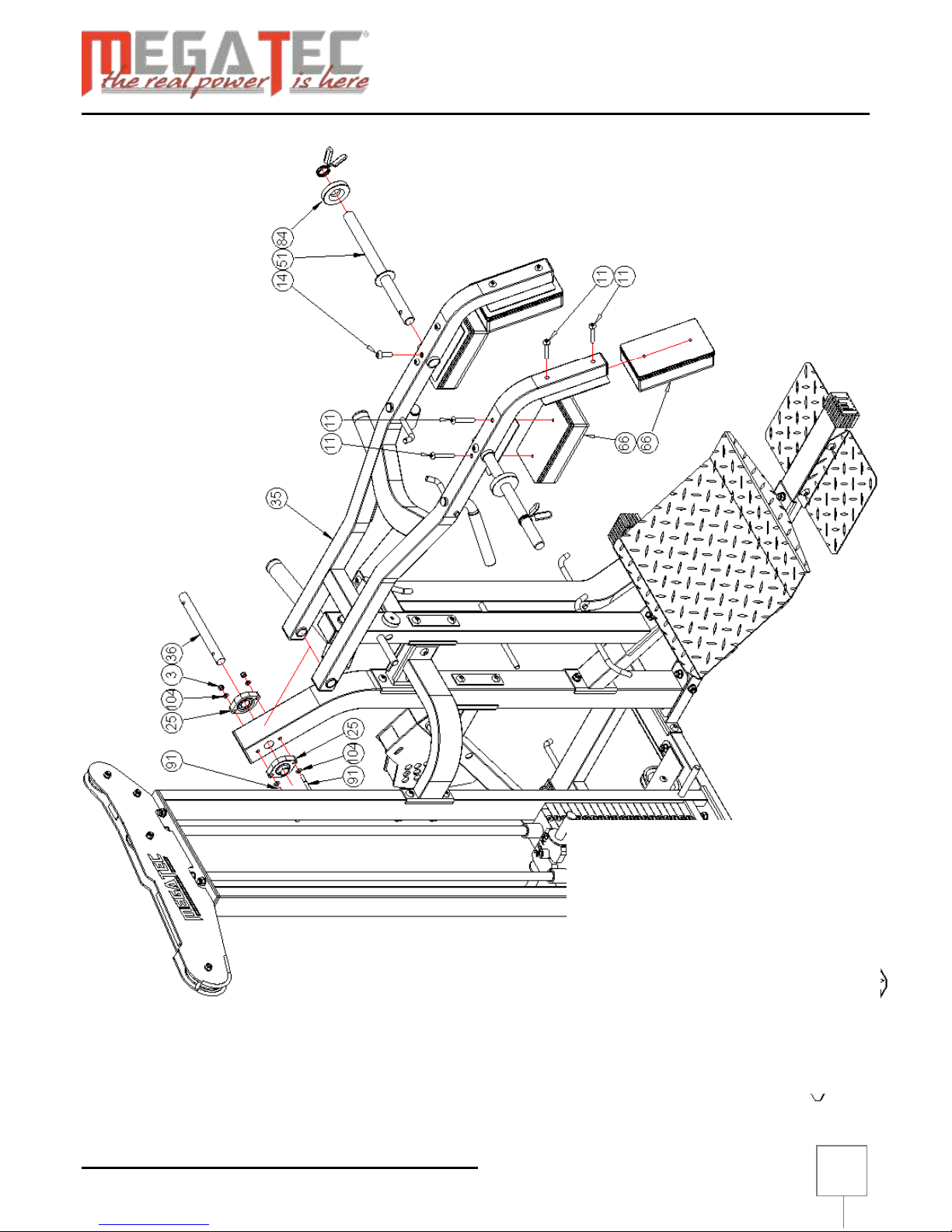

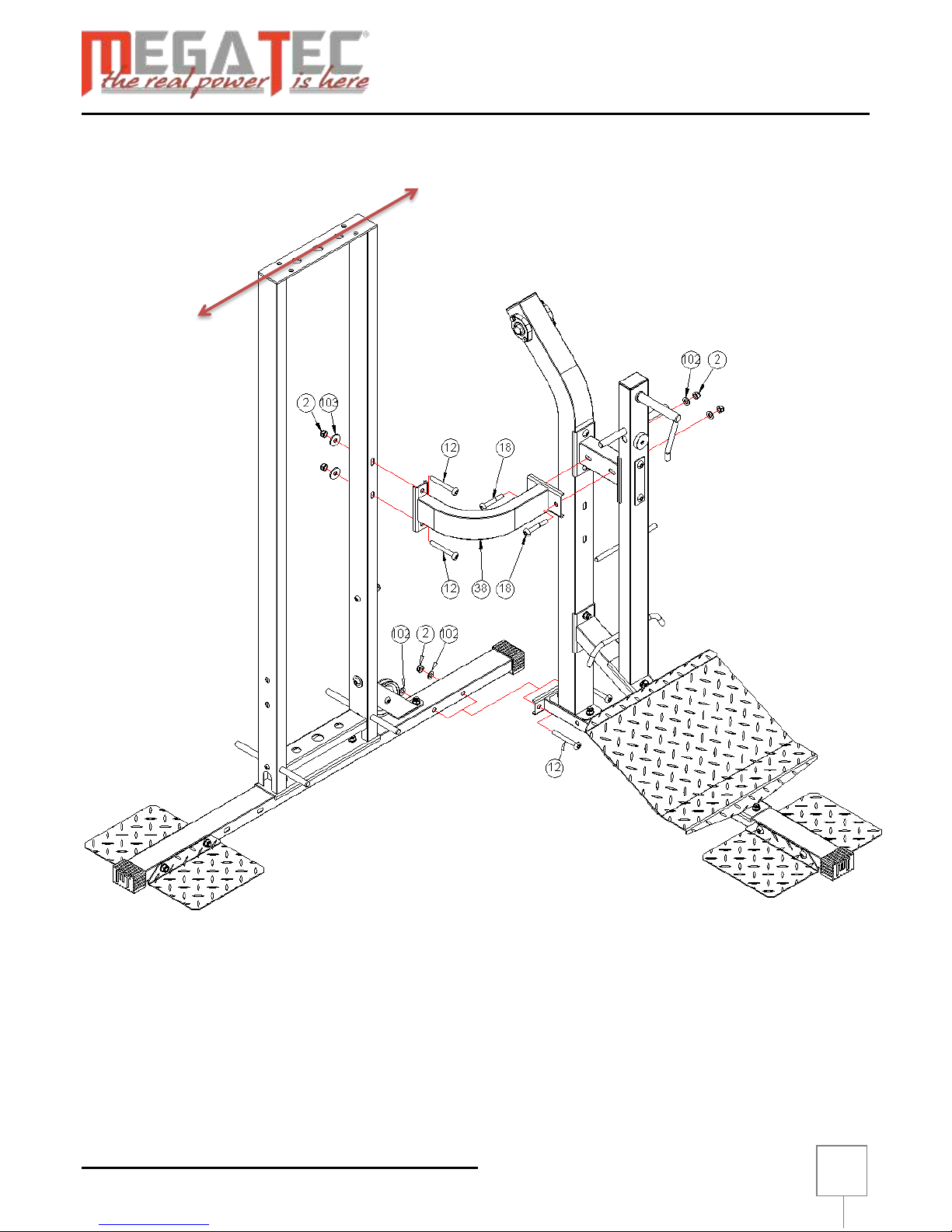

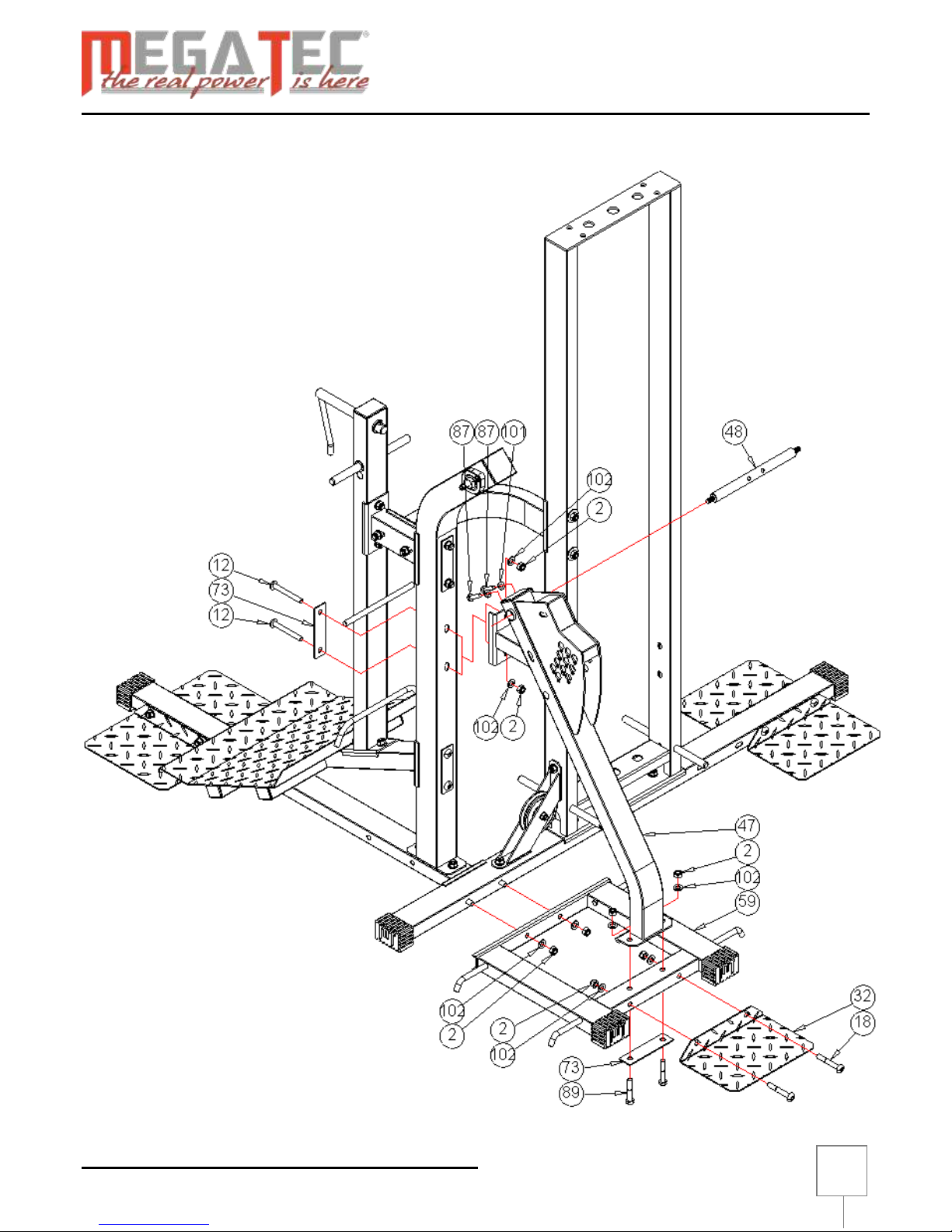

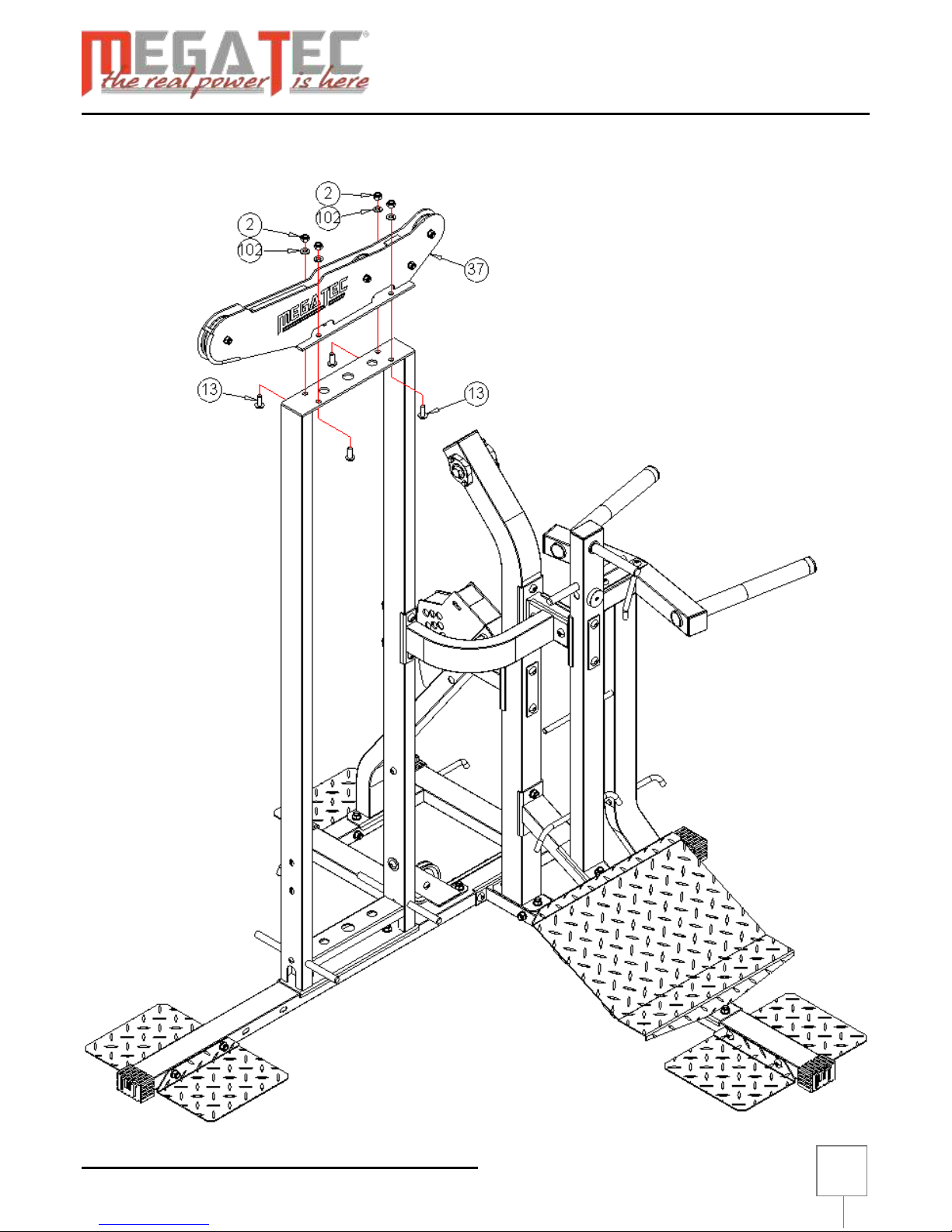

Montage / Assembly .…………….…………….…. 11-22
Wartung & Pflege / Maintenance .…………….…………….…. 23
Training Tips .…………….…………….…. 24
Übungsanleitung / Exercise Instruction .…………….…………….…. 25
Service .…………….…………….…. 26

MT-MX-WS-50 Multiplex Workout-Station
3
ALLGEMEINES
GENERAL
MegaTec ® ist eingetragenes Warenzeichen der International Fitness Sports GmbH.
Eine Vielzahl unserer Produkte ist patentrechtlich Gebrauchs- und Geschmacksmuster geschützt. Anbieter
ungenehmigter Nachbauten, Plagiate, Verwendung von geschützten Eigenschaften –in gesamter oder auch
auszugsweiser Textform werden strafrechtlich verfolgt.
Die IFS GmbH übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage und Handhabung
oder Überlastung entstanden sind. Die Nutzung der Gerätschaften ist nur für den dafür vorgesehenen Zweck
zulässig. Die angegebenen Belastungsgrenzen sind nicht zu überschreiten.
Änderungen der Konstruktion bleiben vorbehalten, sie dienen stets der Verbesserung des Gerätes.
Es gilt die gesetzliche Gewährleistung.
©2008 IFS GmbH - Alle Rechte vorbehalten.
MegaTec ® is a registered trademark of International Fitness Sports GmbH.
Many of our products are patent protected with regard to utility model and design. Unauthorized replication by
providers, plagiarism, use of protected characteristics –in total or also in partial text form, will be prosecuted.
IFS GmbH assumes no liability for damages caused by improper installation, handling or any use beyond its
capacity limits. Use of this equipment is only approved for the purpose it is intended for. The specified
capacity limits should not be exceeded.
We reserve the right to make design alterations, which always serve to improve the device.
The legal warranty applies.
©2008 IFS GmbH - All rights reserved.

MT-MX-WS-50 Multiplex Workout-Station
4
SICHERHEITSHINWEISE
Nehmen Sie sich bitte vor dem Zusammenbau des Gerätes ausreichend Zeit um die Instruktionen für die
Montage zu lesen.
Vor Beginn des Trainings sollte eine allgemeine medizinische Untersuchung von einem Arzt durchgeführt
werden um eventuell vorhandene Gesundheitsrisiken auszuschließen.
Bei unsachgemäßem Gebrauch des Trainingsgerätes, wie z.B. übermäßigem Training, falschen Einstellungen
u.s.w, sind Gesundheitsschäden nicht auszuschließen.
Die bestimmungsgemäße Benutzung des Fitnessgerätes ist ausschließlich für den Gebrauch durch Erwachsene
und Jugendliche mit entsprechender physischer und psychischer Entwicklung bestimmt.
Stellen Sie sicher, dass jeder Nutzer mit allen Funktionen des Gerätes ausreichend vertraut ist.
Erlernen Sie die richtige Übungstechnik bevor Sie mit schweren Gewichten Trainieren.
Erlauben Sie Kindern niemals am Gerät oder in dessen unmittelbarer Reichweite zu spielen!
Verschlissene oder defekte Teile bergen ein Sicherheitsrisiko und sind umgehend auszutauschen!
Bei Defekten am Gerät darf dieses bis zur vollständigen Instandsetzung nicht genutzt werden!
Die Nutzung des Gerätes ist nur für den dafür vorgesehenen Zweck zulässig!
Die angegebenen Belastungsgrenzen dürfen nicht überschritten werden!
Achten Sie beim Aufstellen des Gerätes auf den zur Bedienung und Übungsausführung notwendigen
Bewegungsfreiraum. Besondere Aufmerksamkeit sollten Sie dabei auf die beweglichen Teile richten.
Bei Wand- oder Deckenbefestigungen müssen Sie sich vergewissern das eine ausreichende Tragfähigkeit
gegeben ist.
Das Gerät muss auf einem waagerechten, ebenen und standfesten Untergrund aufgestellt werden!
Eventuelle Bodenunebenheiten müssen ausgeglichen werden.
Hinterlassen Sie das Fitnessgerät so, dass sich niemand an herausstehenden Teilen verletzen kann.
Hantelscheiben und Stangen sind nach dem Training vom Gerät zu nehmen und in die dafür vorgesehenen
Ablagesysteme zu verstauen.

MT-MX-WS-50 Multiplex Workout-Station
5
SAFETY INSTRUCTIONS
Please take sufficient time to read the installation instructions before assembling the unit.
Before beginning any exercise program, a general medical examination should be performed by a physician to
rule out any health risks.
With improper use of the machine, such as excessive exercise, incorrect settings, etc., damage to health
cannot be ruled out.
This machine is intended solely for use by adults and adolescents with appropriate physical and mental
development.
Make sure that every user of this machine is sufficiently familiar with all of its functions.
Learn the proper exercise technique before training with heavy weights.
Never allow children to play on this machine or in its immediate vicinity!
Worn or defective parts pose a safety risk and have to be replaced immediately!
If there are defects in the machine it must not be used until it is fully repaired!
Use of this machine is only approved for the purpose it is intended for!
The specified capacity limits must not be exceeded!
When setting up the machine allow for enough freedom of movement for its operation and for exercising.
Special attention should be paid to its moving parts.
If it is fastened to the wall or ceiling, you must make sure there is enough load-bearing capacity at these
fixture sites.
The machine must be set up on a horizontal, level, and stable surface!
Any unevenness on the floor must be compensated for.
Place the exercise machine such that no one can hurt his or herself on protruding parts.
Weight plates and bars should be removed from the machine after training, and stowed away in the storage
system provided.

MT-MX-WS-50 Multiplex Workout-Station
6
MONTAGEHINWEISE
ASSEMBLY INSTRUCTIONS
Zum Aufbau dieses Gerätes sind mindestens zwei Personen erforderlich.
Bauen Sie das Gerät in der Reihenfolge zusammen wie es in der Montageanleitung dargestellt wird. Alle
Schrauben sind während der einzelnen Montage-Schritte; falls nicht anders beschrieben, nur leicht (handfest)
anzuziehen. Erst nachdem das Gerät komplett zusammengebaut ist und alle Bauteile optimal zueinander
ausgerichtet sind, werden die Schrauben Schritt für Schritt festgezogen. Zum Ausrichten der Bauteile nutzen
Sie bitte die Langlochbohrungen in den Flanschen. Kontrollieren Sie unbedingt ob alle Schrauben der
Werksseitig vormontierten Teile ordnungsgemäß festgezogen sind. Bei Seilrollen und Hebelarmen ist darauf zu
achten, dass diese drehbar bleiben und nicht durch übermäßiges Anzugsmoment festgeklemmt werden.
Sorgfältige Vorgehensweise beim Ausrichten der Bauteile garantiert gute Laufeigenschaften und reduziert den
Verschleiß Ihres Trainings-Gerätes. Sehr wichtig ist auch die Prüfung der Stahlseilanbindung an die Gummi-
Puffer. Beachten Sie hierzu die entsprechenden Hinweise in der Montageanleitung, sowie die Hinweise unter
Wartung und Pflege bezüglich der Stahlseile generell.
Prüfen Sie nach dem Zusammenbau alle Funktionen des Gerätes auf ihre Richtigkeit. Sollten hierbei Probleme
auftreten, dann prüfen Sie anhand der einzelnen Montageschritte das Gerät auf eventuelle Fehler im
Zusammenbau. Sollten Sie nicht in der Lage sein den Fehler zu beheben, dann wenden Sie sich bitte an Ihren
Händler.
At least two people are required to assemble this machine.
Assemble the machine in the order as shown in the installation instructions. All screws are used during the
individual installation steps; unless otherwise stated, only slightly tighten them (hand-tight). Once the unit is
completely assembled and all parts are perfectly aligned, fully tighten the screws step by step. Please use the
elongated holes in the flanges to align the components. Be sure to check whether all screws in the
preassembled factory parts are properly tightened. Make sure the pulleys and levers remain rotatable, that
they do not become clamped by excessive tightening. By carefully proceeding with alignment of the
components you guarantee excellent operating characteristics, and reduce wear and tear on your exercise
machine. Checking the steel cable connection to the rubber buffer is also extremely important. Please refer to
the corresponding instructions in the installation manual, and in general the instructions for steel cables under
care and maintenance.
After assembly, check to make sure all of the machine’s functions are correct. If problems occur in this
respect, check the machine for any errors in assembly with attention to the individual installation steps.
Should you be unable to resolve the error, then please consult your dealer.

MT-MX-WS-50 Multiplex Workout-Station
7

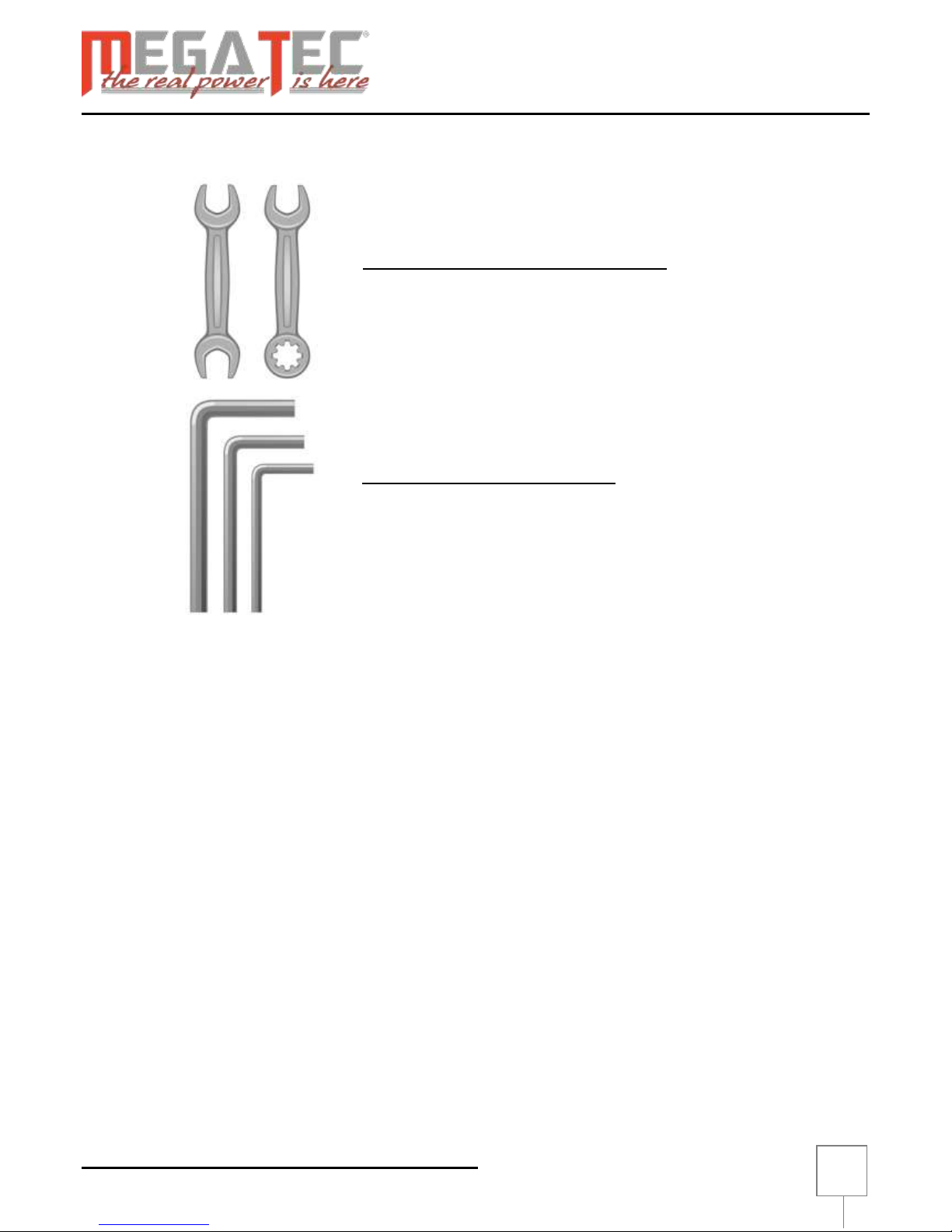

NOTWENDIGE WERKZEUGE
NEEDED TOOLS
Schraubenschlüssel / Screw-wrench
Grösse/Size: 13mm / 17mm / 19mm
Inbusschlüssel / Allen-wrench
Grösse / Size: 5mm / 6mm / 8mm

MT-MX-WS-50 Multiplex Workout-Station
8

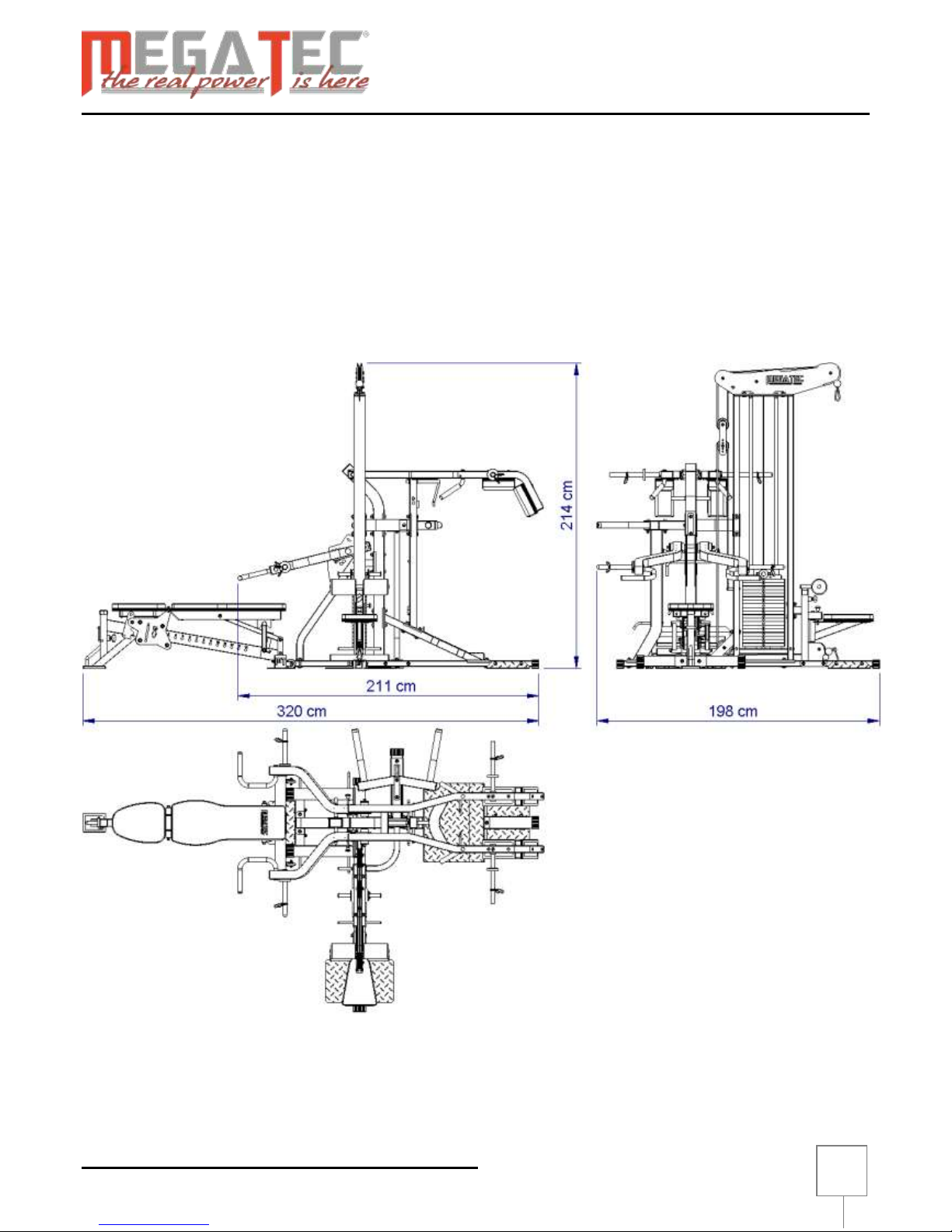

DATENBLATT
DATA SHEET
Eigengewicht Gerät/ Dead Weight: ca. 326KG
Max. Belastbarkeit gesamt / Max. total Load capacity: Max. 850KG
Belastbarkeit Multibank / Multibench: Max. 400KG
Belastbarkeit Multipresse Hebelarme / Multipress Leverarms: Max. 250KG (2x 125KG)
Belastbarkeit Latzug / Latmachineh: Max. 180KG
Belastbarkeit Kniebeugenstation / Squat-Machine: Max. 200KG
Belastbarkeit Dip-Station / Dip-Bar: Max. 250KG

MT-MX-WS-50 Multiplex Workout-Station
9
STÜCKLISTE
PART LIST
Beachte: Einige der gelisteten Teile sind bereits vormontiert!
Note: Some of this parts may come pre-installed!
Item No.:
Quantity
Part-Name
Item No.:
Quantity
Part-Name
1
8
Auto-Lock-Nut M10
57
1
MT-MX-WS-50(1)-30001
2
47
Auto-Lock-Nut M12
58
1
MT-MX-WS-50(1)-31001
3
2
Auto-Lock-Nut M8
59
1
MT-MX-WS-50(1)-40001
4
4
Ball-Bearing 63005
60
1
MT-MX-WS-50(1)-50001
5
2
Brass Flange-Bushing Ø20
61
1
MT-MX-WS-50(1)-60001
6
4
Button-Head-Screw M10x25
62
1
MT-MX-WS-50(1)-60008
7
2
Button-Head-Screw M10x30
63
1
MT-MX-WS-50(1)-80001
8
1
Button-Head-Screw M10x40
64
1
MT-MX-WS-50(1)-90001
9
3
Button-Head-Screw M10x45
65
1
MT-MX-WS-50(1)-PAD-01
10
5
Button-Head-Screw M10x50
66
4
MT-MX-WS-50(1)-PAD-02
11
8
Button-Head-Screw M10x70
67
1
Numerary 1-11
12
18
Button-Head-Screw M12x100
68
3
Pulley Ø114
13
4
Button-Head-Screw M12x30
69
5
Pulley Ø88
14
2
Button-Head-Screw M12x40
70
1
Rectangular End-Cap 50x25mm
15
2
Button-Head-Screw M12x60
71
2
Rectangular End-Cap 75x50mm
16
2
Button-Head-Screw M12x65
72
2
Reinforcementplate 100/Ø14/40
17
2
Button-Head-Screw M12x75
73
6
Reinforcementplate 120/Ø14/40
18
4
Button-Head-Screw M12x80
74
2
Roller-Foam
19
2
Button-Head-Screw M12x90
75
2
Round End-Cap Ø25mmR
20
2
Button-Head-Screw M8x30
76
2
Round End-Cap Ø25mmF
21
1
CABLE UNIT LOWER
77
2
Round End-Cap Ø27mm
22
1
CABLE UNIT UPPER
78
2
Round End-Cap Ø30mmR
23
3
Carabiner Ø8mm
79
4
Round End-Cap Ø30mmF
24
1
Chain
80
2
Round End-Cap Ø42
25
2
FLCTEY-25 Flanged housing unit
81
2
Round End-Cap Ø44,5
26
1
Hex Socket Head Cap Screw M8x20mm
82
1
Rubber-Bumper Ø20/Ø30x5
27
2
LABEL "MegaTEC"
83
2
Rubber-Bumper Ø25/Ø80x15
28
1
Locking-Bolt Ø10
84
4
Rubber-Bumper Ø30/Ø80x15
29
2
Locking-Bolt Ø12
85
1
Rubber-Damper Ø50x13mm
30
6
MT Rubber-Shoe 80x40
86
2
Rubber-Grip Ø25mm
31
2
MT-LA-MP-20(1)-4001
87
4
Screw M10x40
32
5
MT-LM-FW+SW-10(1)-90001
88
2
Screw M12x40
33
1
MT-MX-WS-(1)-14001
89
9
Screw M12x65
34
1
MT-MX-WS-50(1)-10001
90
2
Screw M12x75mm
35
1
MT-MX-WS-50(1)-11001
91
2
Screw M8x120mm
36
1
MT-MX-WS-50(1)-11009
92
1
Snapper III
37
1
MT-MX-WS-50(1)-12001
93
4
Spring Collar
38
1
MT-MX-WS-50(1)-13001
94
9
Square End-Cap 50x50mm
39
1
MT-MX-WS-50(1)-15001
95
6
Square End-Cap 60x60mm
40
2
MT-MX-WS-50(1)-16001
96
1
Square End-Cap 75x75mm
41
1
MT-MX-WS-50(1)-17001
97
1
Sticker 2,5KG
42
2
MT-MX-WS-50(1)-18001
98
3
Strap-Rubber-Bumper, 150*40*10mm
43
1
MT-MX-WS-50(1)-19001
99
2
Strap-Rubber-Bumper, 200*25*10mm
44
1
MT-MX-WS-50(1)-20001
100
16
Thread-forming countersink screw 4,2
45
2
MT-MX-WS-50(1)-20007
101
12
Washer M10
46
1
MT-MX-WS-50(1)-20008
102
49
Washer M12
47
1
MT-MX-WS-50(1)-21001
103
11
Washer M12 Ødx3
48
1
MT-MX-WS-50(1)-22001
104
4
Washer M8
49
2
MT-MX-WS-50(1)-22002
105
1
Guide-Plate
50
1
MT-MX-WS-50(1)-23001
106
1
Pickup Bar
51
2
MT-MX-WS-50(1)-24001
107
19
Weight-Plate 5KG
52
1
MT-MX-WS-50(1)-25001
108
4
Plastic Sliding Bearing GP
53
1
MT-MX-WS-50(1)-26001
109
38
Plastic Sliding Bearing WP
54
1
MT-MX-WS-50(1)-27001
110
1
Locking Pin Ø10
55
1
MT-MX-WS-50(1)-28001
111
20
Sticker 5-100KG
56
1
MT-MX-WS-50(1)-29001

MT-MX-WS-50 Multiplex Workout-Station
10
EXPLOSIONSZEICHNUNG
EXPLODED VIEW

MT-MX-WS-50 Multiplex Workout-Station
11
STEP - 1
Alle Teile exakt ausrichten und sämtliche
Schrauben festziehen.
Schrauben Nr. 89+16 nur leicht festziehen.
Schrauben müssen im Verlauf der
nachfolgenden Montageschritte eventuell
wieder gelöst werden um die Bauteile exakt
ausrichten zu können.
Align all parts accurately and then tighten all
screws.
Tighten the screws No. 89+16 only slightly.
You may have to loosen screws again in the
course of individual installation steps, in
order to precisely align the components.

MT-MX-WS-50 Multiplex Workout-Station
12
STEP –2
Alle Teile exakt ausrichten und sämtliche Schrauben festziehen.
Schrauben von Bauteil 33 nur leicht festziehen.
Schrauben müssen im Verlauf der nachfolgenden Montageschritte eventuell wieder gelöst werden um die Bauteile exakt ausrichten
zu können.
Align all parts accurately and then tighten all screws.
Tighten the screws of the component 33 only slightly. You may have to loosen screws again in the course of individual installation
steps, in order to precisely align the components.

MT-MX-WS-50 Multiplex Workout-Station
13
STEP - 3
Alle Teile exakt ausrichten und sämtliche
Schrauben festziehen.
Schrauben von Bauteil 38 nur leicht
festziehen.
Schrauben müssen im Verlauf der
nachfolgenden Montageschritte eventuell
wieder gelöst werden um die Bauteile
exakt ausrichten zu können.
Align all parts accurately and then tighten
all screws.
Tighten the screws of the component 38
only slightly. You may have to loosen
screws again in the course of individual
installation steps, in order to precisely align
the components.
Wenn nötig ausrichten!
Align if neccessary!

MT-MX-WS-50 Multiplex Workout-Station
14
STEP –4
Alle Teile exakt ausrichten und sämtliche
Schrauben festziehen.
Align all parts accurately and then tighten
all screws.

MT-MX-WS-50 Multiplex Workout-Station
15
STEP - 5
Alle Teile exakt ausrichten und sämtliche
Schrauben festziehen.
Align all parts accurately and then tighten
all screws.

MT-MX-WS-50 Multiplex Workout-Station
16
STEP - 6
Alle Teile exakt ausrichten und sämtliche
Schrauben festziehen.
Align all parts accurately and then tighten
all screws.

MT-MX-WS-50 Multiplex Workout-Station
17
STEP - 7
Alle Teile exakt ausrichten und
sämtliche Schrauben festziehen. Align all parts accurately and then tighten all screws.

MT-MX-WS-50 Multiplex Workout-Station
18
STEP - 8
Gewichtsmagazin vorsichtig einbauen.
Fürungsstangen exakt ausrichten und
Schrauben festziehen.
Install the Stack-Weight carefully!
Align the guide-bars accurately and then
tighten the screws.
Regelmäßig ölen!
To oil regular!

MT-MX-WS-50 Multiplex Workout-Station
19
STEP –9.1
Alle Teile exakt ausrichten und
sämtliche Schrauben festziehen. Schrauben an den Lagerblöcken (25/91) nur leicht andrehen um den Hebel im nachfolgendem Montageschritt exakt ausrichten zu können! Align all parts accurately and then tighten all screws. Tighten the screws of the bearing blocks (25/91) just slightly, in order to precisely align the lever in the course of the next installation step!

MT-MX-WS-50 Multiplex Workout-Station
20
STEP –9.2
Hebel wie dargestellt auf dem Notablage-
Bolzen ablegen und exakt ausrichten. Nun
die Schrauben an den Lagerblöcken
festziehen.
Lay down the lever onto the safety bolt like
shown and align the lever precisely. After
that, tighten the screws on the bearing-
units.
