HMS ATLAS TYTAN 10 User manual

ATLAS - HOME GYM - ATLAS
TYTAN 10
INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION –
NÁVOD K OBSLUZE

2
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano go tak, aby zapewnić
optymalne bezpieczeństwo. Powinny być przestrzegane następujące zasady:
1. Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazańdo
korzystania ze sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków
wpływających na pracęserca, ciśnienie krwi i poziom cholesterolu. Jest to także konieczne w przypadku
osób w wieku powyżej 35 lat oraz osób mających kłopoty ze zdrowiem.
2. Przed rozpoczęciem ćwiczeńzawsze wykonaj rozgrzewkę.
3. Zwracaj uwagęna niepokojące sygnały. Niewłaściwe lub nadmierne ćwiczenia sąniebezpieczne dla zdrowia. Jeśli w
czasie ćwiczeńpojawiąsiębóle lub zawroty głowy, ból w klatce piersiowej, nieregularny rytm serca lub inne
niepokojące objawy, należy natychmiast przerwaććwiczenia i skonsultowaćsięz lekarzem
4. W czasie ćwiczeńi po ich zakończeniu zabezpiecz sprzęt treningowy przed dostępem dzieci i zwierząt
5. Urządzenie należy postawić na suchej i równej powierzchni w odległości 0,5m od ściany. Z bezpośredniego
sąsiedztwa urządzenia należy usunąć wszystkie ostre przedmioty. Należy chronić je przed wilgocią, ewentualne
nierówności podłoża należy wyrównać. Zalecane jest stosowanie specjalnego podkładu antypoślizgowego, który
zapobiegnie przesuwaniu się urządzenia podczas wykonywania ćwiczeń.
6. Przed pierwszym użyciem, a później w regularnych odstępach czasu, należy sprawdzać mocowanie wszystkich
śrub, bolców i pozostałych połączeń.
7. Przed rozpoczęciem ćwiczeńsprawdźumocowanie części i łączących je śrub. Trening można rozpocząć tylko
wtedy, jeżeli urządzenie jest całkowicie sprawne.
8. Urządzenie powinno być regularnie sprawdzane pod względem zużycia i uszkodzeń tylko wtedy będzie ono
spełniało warunki bezpieczeństwa. Szczególną uwagę należy zwrócić na pedały, które ulegają najszybszemu
zużyciu. Uszkodzone części należy natychmiast naprawić lub wymienić do tego czasu nie wolno używać
urządzenia do treningu.
9. Nie wkładaj w otwory żadnych elementów.
10. Zwracaj uwagęna wystające urządzenia regulacyjne i inne elementy konstrukcyjne, które mogłyby przeszkadzaćw
trakcie ćwiczeń.
11. Sprzęt wykorzystuj jedynie zgodnie z przeznaczeniem. Jeśli któraś z części ulegnie uszkodzeniu bądźzużyciu lub
teżusłyszysz niepokojące dźwięki podczas używania sprzętu, natychmiast przerwij ćwiczenia. Nie używaj sprzętu
ponownie dopóki problem nie zostanie usunięty.
12. Ćwicz w wygodnym ubraniu i sportowym obuwiu. Unikaj luźnych ubrań, którymi można zahaczyćo wystające części
sprzętu lub które mogłyby ograniczaćswobodęruchów.
13. Sprzęt zaliczony zostałdo klasy H według normy EN 957. Nie może byćużywany jako sprzęt terapeutyczny.
14. Podczas podnoszenia lub przenoszenia sprzętu należy zachowaćwłaściwąpostawę, aby nie uszkodzićkręgosłupa.
15. Produkt jest przeznaczony wyłącznie dla osób dorosłych. Dzieci mogą z niego korzystać wyłącznie pod nadzorem
dorosłych i na ich wyłączną odpowiedzialność.
16. Montując urządzenie należy ściśle stosować się do załączonej instrukcji i używać tylko części dołączonych do
zestawu. Przed rozpoczęciem montażu, należy sprawdzić czy wszystkie części, które zawiera dołączona lista,
znajdują się w zestawie.
OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE.
NIE PONOSIMY ODPOWIEDZIALNOŚCI ZA KONTUZJE LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY
SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO PRODUKTU.
DANE TECHNICZNE
Waga netto –213 kg
Rozmiar po rozłożeniu – 185 x 161 x 202 cm
Maksymalne obciążenie produktu – 140 kg
KONSERWACJA
Do czyszczenia urządzenia nie należy używać agresywnych środków czyszczących. Używaj miękkiej, wilgotnej
ściereczki do usuwania zabrudzeń i kurzu. Urządzenia należy przechowywać w miejscach suchych by chronić je przed
wilgocią i korozją.
LISTA CZĘŚCI
Nr
Nazwa
Ilość
Nr
Nazwa
ilość
1
Dolna część ramy głównej
1
62
Wtyczka 25*50
4
2
Tylny wspornik
1
63
Wtyczka 45*45
2
3
Główny wspornik
1
64
Wtyczka 50*50
13
4
Tylna podstawa
1
65
Wtyczka 50*70
1
5
Przednia podstawa
1
66
Wtyczka 40*80
2
6
Górna belka
1
67
Śruba blokująca
2
7
Pręt prowadzący
2
68
Nylonowe łożysko Φ 25,8*18
4

3
8
Dźwignia wyprostu nóg
1
69
Nylonowe łożysko Φ 26*19
2
9
Mocowanie uchwytów drążków
1
70
Plastikowe łożysko Φ60
2
10
Małe oparcie
1
71
Szpila w kształcie litery „L” Φ10*60
1
11
Przednia część ramy głównej
1
72
Szpila w kształcie litery „L” Φ10*80
1
12
Uchwyt
1
73
Ochraniacz
1
13
Słup modlitewnika
1
74
Ochraniacz w kształcie litery „U”
1
14
Rama regulacyjna
1
75
Osłona uchwytu
9
15
Uchwyt krążka prawego
1
76
Plastikowa tuleja
6
16
Uchwyt krążka lewego
1
77
Tuleja krążka
2
17
Ramię motylka
1
78
Nakrętka M12
2
18
Rama wysuwana
1
79
Nakrętka M16
2
19
Podnóżek
1
80
Tuleja Φ12
4
20
Rama siedzenia
1
81
Tuleja Φ16
4
21
Górna belka
1
82
Tuleja Φ19
4
22
Dolna rama boczna
1
83
Piankowy wałek Φ80*160
6
23
Długi wał
1
84
Piankowy wałek Φ23*300
2
24
Krótki wał
1
85
Śruba M6x20
4
25
Wspornik
1
86
Śruba M6x55
8
26
Uchwyt do ćwiczeń klatki piersiowej
2
87
Śruba M8x12
8
27
Podwójny drążek na uchwyt
2
88
Śruba M8x90
4
28
Boczny drążek na uchwyt
1
89
Śruba M10x16
4
29
Uchwyt na bloczek
2
90
Śruba M10x25
7
30
Pojedynczy drążek na uchwyt
2
91
Śruba M10x45
18
31
Lewa rama oparcia
1
92
Śruba M10x65
2
32
Prawa rama oparcia
1
93
Śruba M10x70
8
33
Prawa regulowana rama
1
94
Śruba M10x75
17
34
Lewa regulowana rama
1
95
Śruba M10x90
2
35
Szpila
3
96
Śruba M10x150
1
36
Górna płyta stosu
1
97
Śruba M12x85
1
37
Stos obciążników
12
98
Śruba M12x150
2
38
Tuleja
1
99
Śruba M8x20
2
39
Szpila regulacji obciążenia
1
100
Śruba z łbem stożkowym M10x20
2
40
Uszczelka obciążników
1
101
Nylonowa nakrętka M 10
50
41
Pręt do regulacji obciążenia
1
102
Nylonowa nakrętka M12
4
42
Szpila w kształcie litery „L” Φ10*120
1
103
Nylonowa nakrętka M16
2
43
Odbojnik
2
104
Duża podkładka Φ6
12
44
Drążek wyciskowy oporowy
1
105
Duża podkładka Φ8
8
45
Drążek wyciągu dolnego
1
106
Duża podkładka Φ10
4
46
Siedzenie
1
107
Podkładka Φ8
4
47
Oparcie główne
1
108
Podkładka Φ10
105
48
Siedzisko
1
109
Podkładka Φ12
6
49
Modlitewnik
1
110
Podkładka Φ16
2
50
Ozdobna zaślepka
2
111
Osłona stosu
2
51
Podkładka
2
112
Dolny wspornik osłony stosu
1
52
Rolka
22
113
Górny wspornik osłony stosu
1
53
Pręt na piankowy wałek
3
114
Karabinek
6

4
54
Zaślepka Φ25
1
115
Krótki łańcuch
1
55
Nakładka Φ28
2
116
Długi łańcuch
1
56
Zaślepka 50*30*30
1
117
Pas brzuszny
1
57
Rękaw 50*38
1
118
Linka
1
58
Rękaw 60*50
2
119
Linka stacji motylkowej
1
59
Wtyczka Φ 25*1,5
10
120
Linka części brzusznej
1
60
Wtyczka Φ 25*3
2
121
Linka części nożnej
1
61
Wtyczka 20*40
8
122
Linka łączeniowa
1

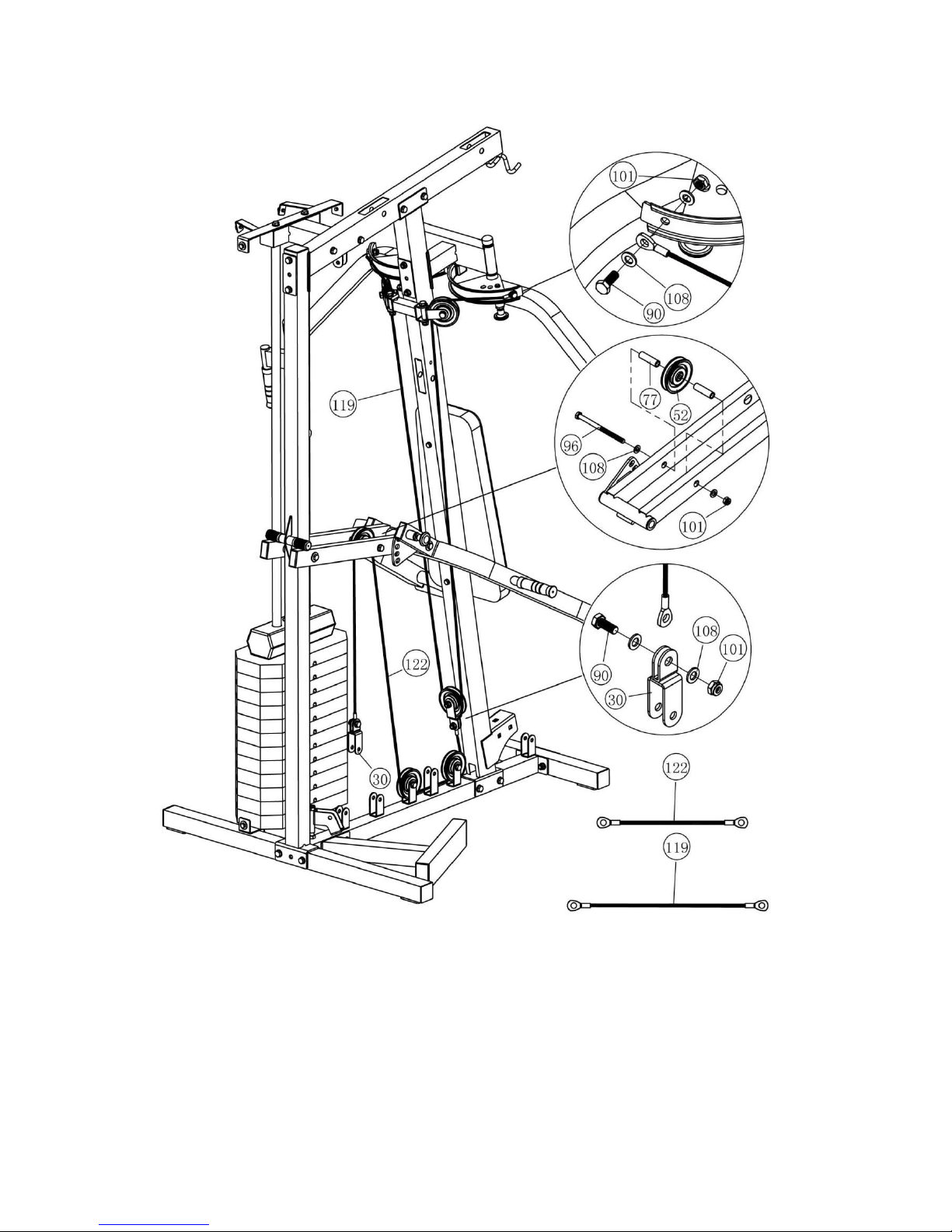

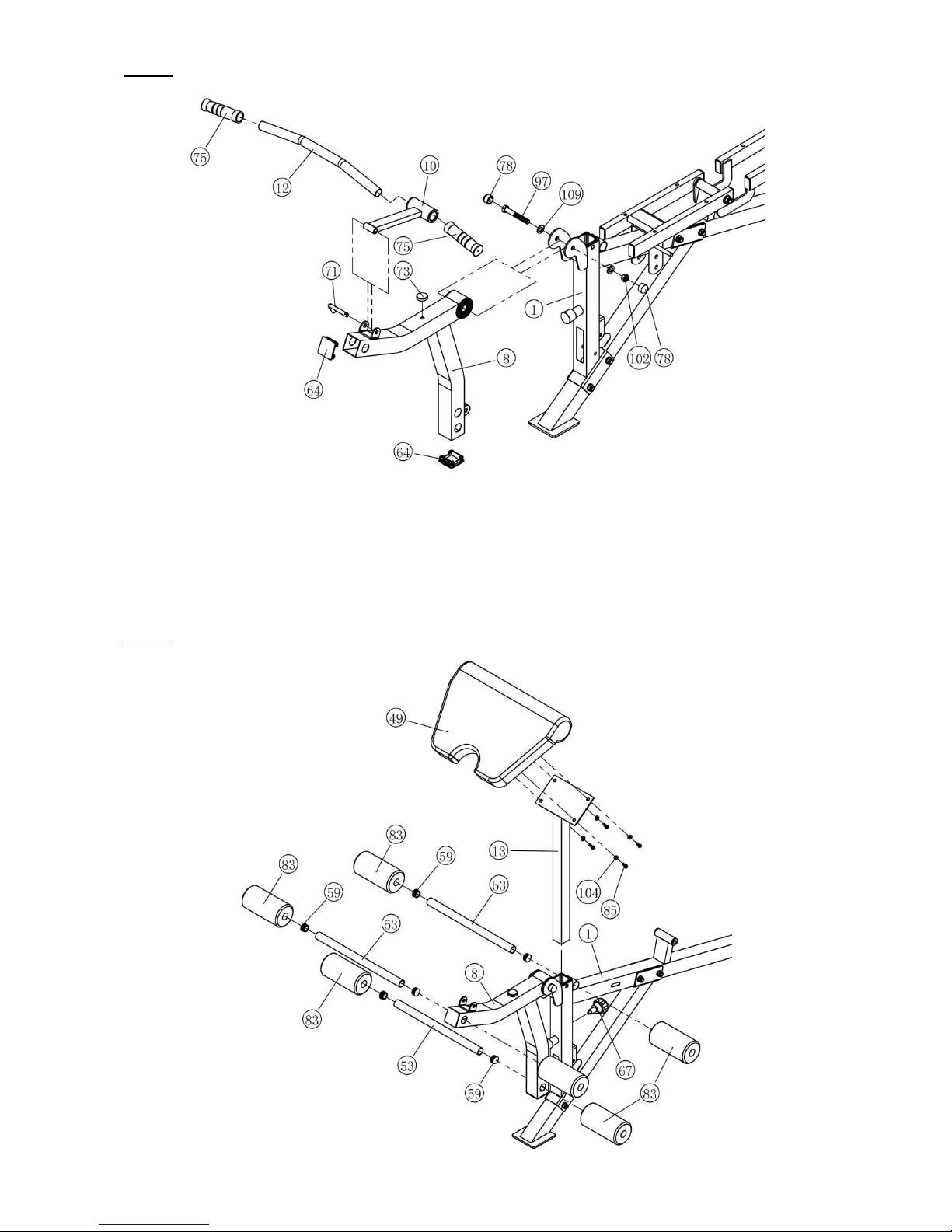

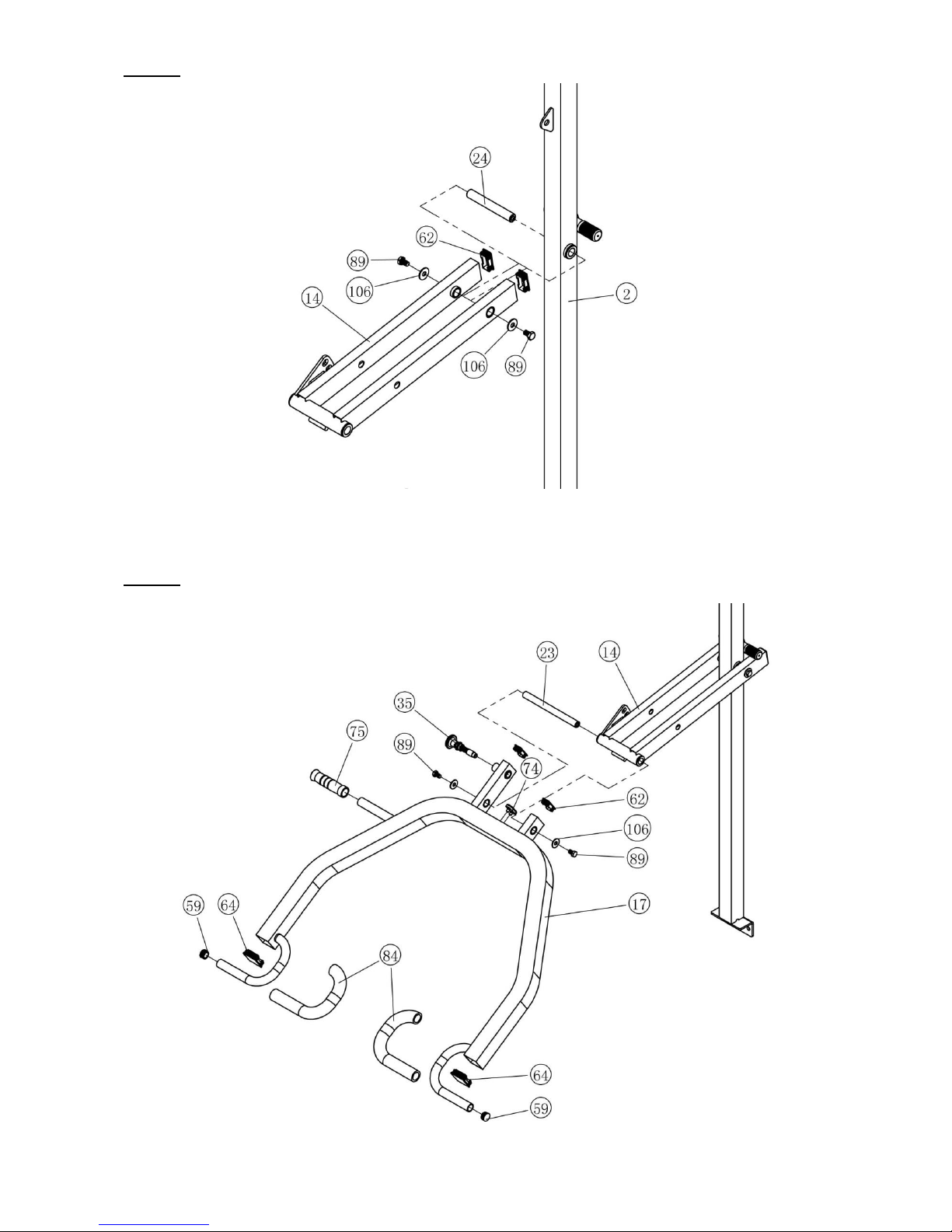

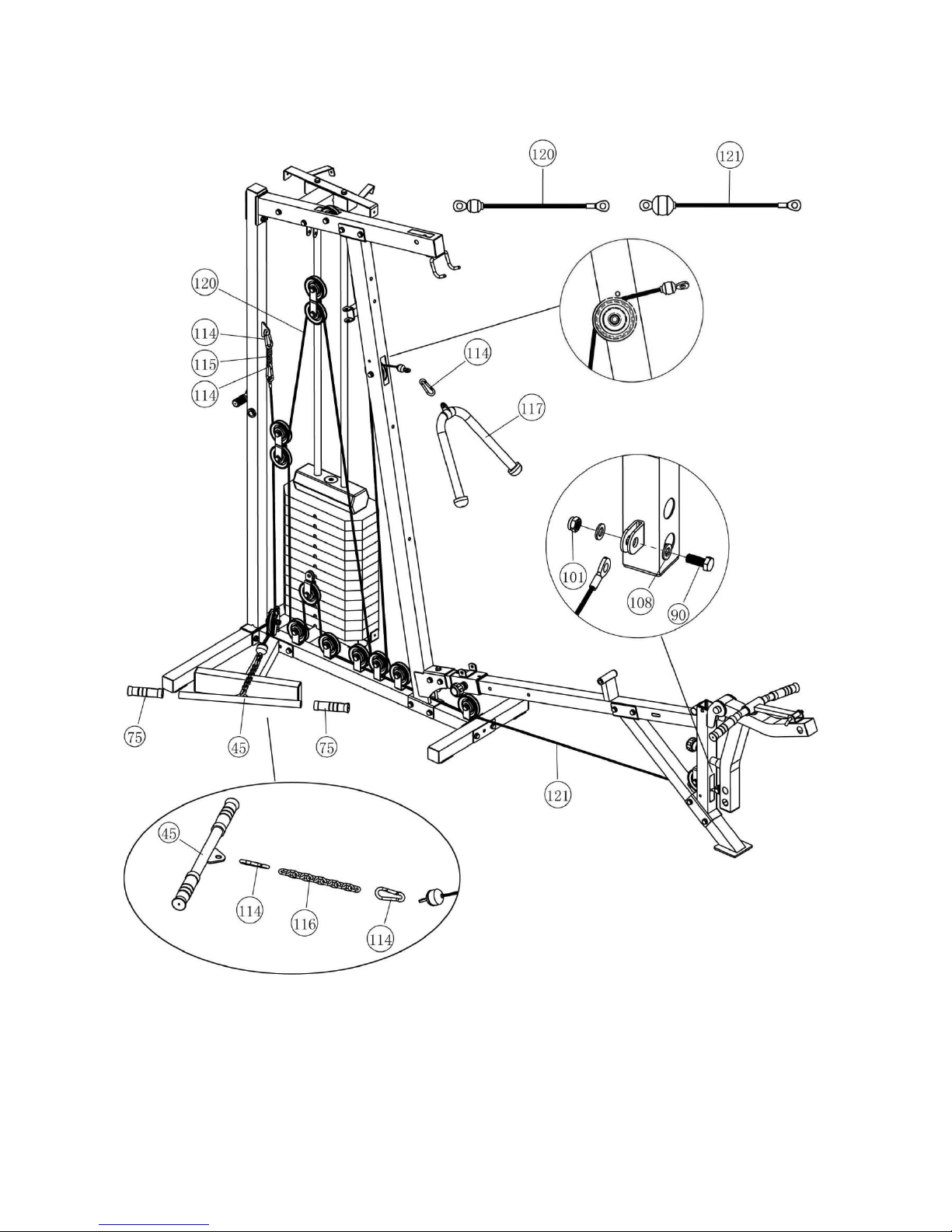

INSTRUKCJA MONTAŻU:
Uwaga:
1. Uszczelka powinna być umocowana na obydwu końcach wszystkich śrub (na nasadzie śruby i
nakrętki) jeśli instrukcja nie wskazuje inaczej. .
2. Należy złożyć wszystkie części ręcznie, a następnie przykręcić kluczem nasadowym.
3. Niektóre części (wtyczka, pianka, łożysko) mogą być złożone fabrycznie.
4. Złożenie wymaga pomocy drugiej osoby.
KROK 1:

5
1. Włóż wtyczki (64) w końcówki części (1, 2, 4 i 5).
2. Nałóż nakładki φ28 (55) na część (2).
3. Połącz część (28) z (1) korzystając z nylonowej nakrętki (102).
4. Przełóż pręty prowadzące (7) przez otwory w części (1) i umocuj je za pomocą sześciokątnych śrub M10*20
(100).
5. Połącz część (5) z (1) korzystając ze śrub (94), podkładek (108) i nylonowych nakrętek (101).
6. Połącz części (2 i 4) z (1) korzystając ze śrub (94), podkładek (108) i nylonowych nakrętek (101).
7. Przykręć kluczem wszystkie śruby.
KROK 2
1. Wsuń wtyczki (66) w część (18).
2. Połącz części (18 i 1) korzystając ze śrub (93) i podkładek (108).
3. Połącz części (3 i 1) korzystając ze śrub (94), podkładek (108) i nylonowych nakrętek (101).
4. Połącz części (29 i 3) korzystając ze śrub (92), podkładek (108) i nylonowych nakrętek (101).
