Melchioni MK-60-V2.0 TX+RX User manual

Leggere attentamente questo manuale prima dell’utilizzo
Read this manual thoroughly before use
HDMI 4K/60Hz 60M Extender
cascade connection
Estensore HDMI 4K/60Hz fino 60mt
con collegamento in cascata
MANUALE UTENTE
User manual
MK-60-V2.0 TX+RX (cod. 149029702)

Introduzione
L’estensore HDMI 4K/60Hz utilizza un singolo cavo CAT5e o CAT6 (raccomandato)
anziché un cavo HDMI, e può estendere il segnale 4K@60Hz fino a 60 metri o il
segnale 4K@30Hz o 1080P a 120 metri. L’estensore è progettato per fornire una
trasmissione su lunga distanza riducendo i costi.
Caratteristiche
1: Trasmissione a lunga distanza del segnale 4K 60Hz (60 metri)
2: Trasmissione in sequenza di più ricevitori
3: Basso consumo, bassa temperatura e sicurezza elevata
4: Supporta HDCP 2.2 o inferiori
Estensore TX Estensore RX
Cavo CAT 5E/6 (60M)
TX
TX RX RX RX RX
RX

Specifiche
Lunghezza del cavo CAT6/CAT5E tra RX e TX fino a 60 metri
Ingresso HDMI K/1080p/720p/576p/576i/480p/480i
Formato audio DTS/Dolby/LPCM
Uscita HDMI K/1080p/720p/576p/576i/480p/480i
Banda massima 600MHz
Baud rate massimo 6Gbps x 3
Ingresso segnale video 0.5~1.5V p-p
Uscita segnale DDC 5V p-p (TTL)
Distanza cavo HDMI in ingresso ≤ 10m cavo standard HDMI AWG26
Distanza cavo HDMI in uscita ≤ 10m cavo standard HDMI AWG26
Corrente massima in trasmissione 350mA
200mACorrente massima in ricezione
Alimentatore di rete Ingresso: AC (50-60HZ) 100V-240V; Uscita: DC 5V/1.5A
Temperatura operativa -15 / 55°C
Umidità relativa 5 / 90%RH (senza condensa)
Dimensioni (L x W x H) 94 x 84 x 24 (mm)
223gPeso TX
223gPeso RX
L’estensore HDMI su IP è utilizzato in conferenze audio-video, centri di controllo e
comando, biglietterie, home theater, insegnamento multimediale, sistemi di conferenze
etc.
Conferenze audio-video Centri di comando e controllo Home theater
Possibili utilizzi

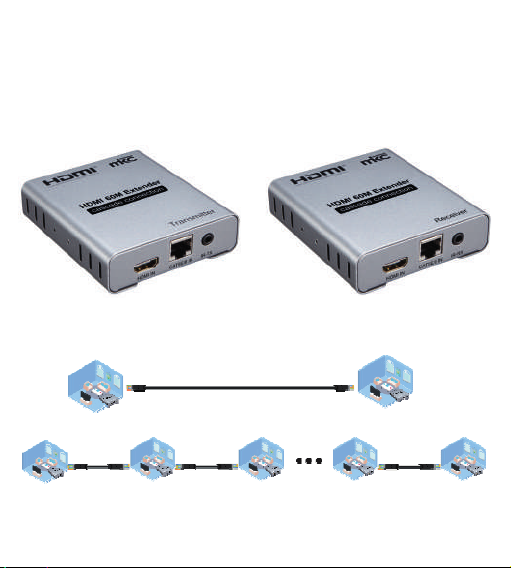

Schema delle connessioni
Connessione punto a punto
Trasmissione di più ricevitori in sequenza
TX RX
TX RX
RX RXRX RX
Cavo HDMICavo HDMI
Cavo HDMICavo HDMI
Cavo CAT 5E/6
Cavo CAT 5E/6
Cavo CAT 5E/6
Cavo CAT 5E/6Cavo CAT 5E/6
Connessione e operazioni
1. Collegare un cavo HDMI tra il dispositivo sorgente e il trasmettitore, la lunghezza
massima del cavo è 10 metri.
2. Collegare un cavo HDMI tra il dispositivo di visualizzazione e il ricevitore, la lunghezza
massima del cavo è 10 metri.
3. Collegare un singolo cavo CAT5E o CAT6 (raccomandato) tra i due estensori TX e RX,
con distanza massima 60 metri
4. Collegare una coppia di cavi IR RX e IR TX alle porte IR con jack da 3.5mm
rispettivamente del ricevitore e del trasmettitore

1 pezzo Ricevitore aggiuntivo,
venduto separatamente,
codice: 149029703
1 pezzo
2 pezzi
Contenuto
1. Trasmettitore
2. Ricevitore
3. Cavo IR
2 pezzi
1 pezzo
4. Alimentatore 5V/1.5A
5. Manuale d’uso

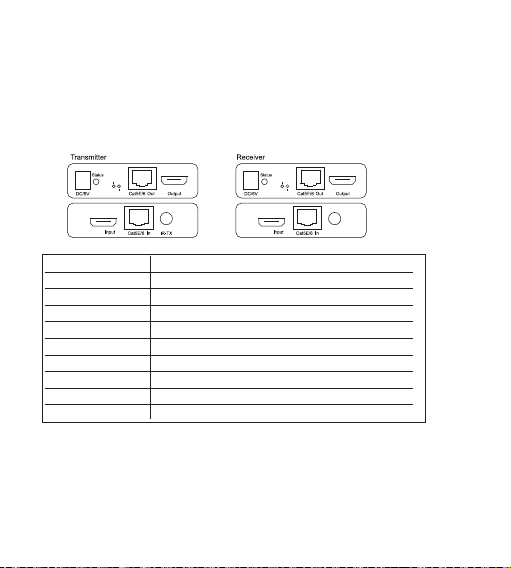

Schema interfaccia
HDMI
HDMI
RJ45
HDMI
HDMI IR-RX
HDMI
RJ45
HDMI
5. Connettere l’alimentatore del trasmettitore e del ricevitore.
6. Il LED si accende.
Il LED HDMI si accende: è presente il segnale HDMI in ingresso
Il LED RJ45 si accende: è presente segnale in ingresso nella porta di rete
Indicatore ingresso porta di rete
RJ45
Porta Funzione
Alimentazione 5V
DC/5V
Tasto commutazione segnale in ingresso
Stato
Indicatore HDMI in ingresso
HDMI
Uscita cavo di rete
CAT 5E/6 OUT
Uscita HDMI
Ingresso HDMI
HDMI OUT
HDMI IN
Ingresso cavo di rete
Connette alla porta di trasmissione/ricezione IR
CAT 5E/6 IN
IR-TX / IR-RX

Conformità prodotto
Il produttore Melchioni S.p.A. dichiara che il prodotto Estensore HDMI 4K/60Hz fino
60mt, Mod. MK-60-V2.0 TX+RX (Cod. 149029702) è conforme alla Direttiva 2014/30/UE
del Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente l’armonizza-
zione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica.
Il produttore Melchioni S.p.A. dichiara che il prodotto Estensore HDMI 4K/60Hz fino
60mt, Mod. MK-60-V2.0 TX+RX (Cod. 149029702) è conforme alla Direttiva 2014/35/UE
del Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente l’armonizza-
zione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato
del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.
Il produttore Melchioni S.p.A. dichiara che il prodotto Estensore HDMI 4K/60Hz fino
60mt, Mod. MK-60-V2.0 TX+RX (Cod. 149029702) è conforme alla Direttiva 2011/65/UE
del Parlamento Europeo e del Consiglio, del 8 giugno 2011 e successiva Direttiva
Delegata 2015/863 della Commissione, sulla restrizione dell’uso di determinate sostanze
pericolose nelle apparecchiature elettriche ed elettroniche.
Ai sensi della Direttiva 2012/19/UE del Parlamento Europeo e del Consiglio,
del 4 luglio 2012, sui rifiuti di apparecchiature elettriche ed elettroniche
(RAEE), la presenza del simbolo del bidone barrato indica che questo
apparecchio non è da considerarsi quale rifiuto urbano: il suo smaltimento
deve pertanto essere effettuato mediante raccolta separata. Lo smaltimento
effettuato in maniera non separata può costituire un potenziale danno per l'ambiente e
per la salute. Tale prodotto può essere restituito al distributore all'atto dell'acquisto di un
nuovo apparecchio. Lo smaltimento improprio dell'apparecchio costituisce condotta
fraudolenta ed è soggetto a sanzioni da parte dell'Autorità di Pubblica Sicurezza. Per
ulteriori informazioni è possibile rivolgersi all’amministrazione locale competente in
materia ambientale.

Introduction
The HDMI 4k/60Hz 60m extender uses single cat-5E or cat-6 (recommended) cable
instead of HDMI cable, you can extend the HDMI 2.0 4K@60Hz signal to 60 meters or
4K@30Hz and 1080P singal to 120 meters.The purpose of the extender is to achieve
long-distance signal transmission with low-cost wires.
Features
1: 4K 60Hz 60M long distance transmission
2: Multi-receiver cascade transmission
3: Low power consumption, low temperature and high safety
4: Support HDCP2.2 or below
TX Extender RX Extender
CAT 5E/6 Cable (60M)
TX
TX RX RX RX RX
RX

Specifications
Length of CAT-5E/CAT-6 cable between Rx and TX Up to 60 meters
HDMI Input K/1080p/720p/576p/576i/480p/480i
Support audio format DTS/Dolby/LPCM
HDMI Output K/1080p/720p/576p/576i/480p/480i
Max bandwidth 600MHz
Max baud rate 6Gbps x3
Input video signal 0.5~1.5Volts p-p
Output DDC signal 5Volts p-p (TTL)
Input HDMI cable distance ≤10m AWG26 HDMI standard cable
Output HDMI cable distance ≤10m AWG26 HDMI standard cable
TX Max working current 350mA
200mARX Max working current
Power adapter format Input: AC (50HZ, 60HZ) 100V-240V; Output: DC5V/1.5A
Operating Temperature range -15 to +55°C
Operating Humidity range 5 to 90%RH (No Condensation)
Dimension (L x W x H) 94 x 84 x 24 (mm)
223gTX Weight
223gRX Weight
HDMI extender over IP is used in audio-visual conference, command and control center,
ticketing platform, home theater, multi-media teaching, conference system and so on.
Audio-visual conference Command and control center Home theater
Application diagrams

Connection diagrams
Point to point application
Multi-receiver cascade transmission
TX RX
TX RX
RX RXRX RX
HDMI CableHDMI Cable
HDMI CableHDMI Cable
CAT 5E/6 Cable
CAT 5E/6 Cable
CAT 5E/6 Cable
CAT 5E/6 CableCAT 5E/6 Cable
Connection and operation
1. Connect source device with transmitter by one HDMI cable, the cable max length
is 10 meters.
2. Connect display device with receiver by one HDMI cable, the cable max length is
10 meters.
3. Connect TX with RX by one cat5e or cat 6(recommended), the cable max length
is 60 meters.
4. One pair of IR RX and IR TX cable, connected to the 3.5mm IR RX and IR TX
ports of the transmitter and receiver respectively

1 pcs
1 pcs
2 pcs
The package includes
1. Transmitter
2. Receiver
3. IR cable
2 pcs
1 pcs
4. 5V/1.5A Power adapter
5. User Manual
Physical interface diagram
HDMI
HDMI
RJ45
HDMI
HDMI IR-RX
HDMI
RJ45
HDMI
5. Connect the power supply to the TX and RX.
6. LED indicator:
When the HDMI indicator is on, it indicates that the HDMI signal input,
and the RJ45 indicator is on, indicating that the network port signal input.
Additional receiver,
sold separately,
code: 149029703
Network port input indicator
RJ45
Port Description
5V power supply
DC/5V
Switch input signal button
Switch
HDMI input indicator
HDMI
Network cable output port
CAT 5E/6 OUT
HDMI output port
HDMI input port
HDMI OUT
HDMI IN
Network cable input port
Connect to the IR transmitting/receiving port
CAT 5E/6 IN
IR-TX / IR-RX

Product compliance
The producer Melchioni S.p.A. declares that the product HDMI 4K/60Hz 60M Extender,
Mod. MK-60-V2.0 TX+RX (Code 149029702) is in compliance with Directive 2014/30/EU
of the European Parliament and of the Council, of 26 february 2014, on the harmonisa-
tion of the laws of the Member States relating to electromagnetic compatibility.
The producer Melchioni S.p.A. declares that the product HDMI 4K/60Hz 60M Extender,
Mod. MK-60-V2.0 TX+RX (Code 149029702) is in compliance with Directive 2014/35/EU
of the European Parliament and of the Council, of 26 february 2014, on the harmonisa-
tion of the laws of the Member States relating to the making available on the market of
electrical equipment designed for use within certain voltage limits.
The producer Melchioni S.p.A. declares that the product HDMI 4K/60Hz 60M Extender,
Mod. MK-60-V2.0 TX+RX (Code 149029702) is in compliance with Directive 2011/65/EU
of the European Parliament and of the Council, of 8 june 2011 and subsequent Commis-
sion Delegated Directive 2015/863, on the restriction of the use of certain hazardous
substances in electrical and electronic equipment.
According to Directive 2012/19/EU of the European Parliament and of the
Council, of 4 july 2012, on waste electrical and electronic equipment (WEEE),
the presence of the crossed-out bin symbol indicates that this appliance is not
to be considered as urban waste: its disposal must therefore be carried out by
separate collection. Disposal in a non-separate manner may constitute a
potential harm to the environment and health. This product can be returned to the
distributor when purchasing a new device. Improper disposal of the appliance
constitutes misconduct and is subject to sanctions by the Public Security Authority. For
further information, contact the local administration responsible for environmental
matters.

Made in China
Melchioni S.p.A.
Via Colletta, 37 - 20135 Milano
[email protected] | www.melchioni-ready.com
