Melchioni MK-SP4 User manual

Leggere attentamente questo manuale prima dell’utilizzo
Read this manual thoroughly before use
HDMI Splitter 4Kx2K 30Hz 1 IN x 4 OUT
Divisore HDMI 4Kx2K 30Hz 1 IN x 4 OUT
MANUALE UTENTE
User manual
MK-SP4 (cod. 149029710)

Il divisore 1x4 HDMI utilizza una singola sorgente HDMI per suddividerla tra più
dispositivi HDMI. Il divisore permette di inviare il segnale da un dispositivo HDMI a
quattro monitor o proiettori compatibili. Può anche essere posizionato alla fine di un
lungo cavo HDMI per rigenerarne il segnale. La risoluzione di questo divisore HDMI può
arrivare fino a 3840x2160/30Hz.
Introduzione
* Supporta il Full 3D
* Supporta fino a 3840x2160/30Hz
* Supporta velocità di trasmissione massima 3.4G e larghezza di banda 340Mhz
* Supporta la profondità colore 8/10/12 bit
* Supporta il cavo HDMI standard AWG26: ingresso fino a 15m, uscita fino a 15m
* Supporta un singolo display ad alta definizione per sorgenti multiple, come riproduttori
DVD, ricevitori A/V, apparati elettronici televisivi aggiuntivi (set top box)
* Richiede un alimentatore DC 5V/1.5A
1 x Divisore HDMI
1 x Alimentatore 5V/1.5A
1 x Manuale d’uso
Caratteristiche
La confezione
comprende

Immagine dell’interfaccia
Specifiche
Corrente massima 500mA
Specifiche alimentatore Ingresso AC (50/60 Hz) 100V-240V; Uscita DC5V/1.5A
Temperatura operativa -15°C / 55°C
Dimensioni (L x P x A) 178 x 67 x 23 mm
Peso 230 g
Supporta formato video Profondità colore 8/10/12bit
Risoluzione HDMI fino a 3840x2160/30Hz
Supporta formato audio DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSD
Banda Max | Baud rate Max 320MHz | 3.4Gbps
Distanza cavo in uscita ≤25m (1080p), ≤ 15m (4K) Cavo standard HDMI AWG26
Distanza cavo in ingresso ≤15m (1080p), ≤ 12m (4K) Cavo standard HDMI AWG26
Ingresso alimentazione 5V
Porta di ingresso HDMI
Uscite HDMI da 1 a 4
Indicatore luminoso del segnale in uscita HDMI 1 - 4
Indicatore luminoso del segnale in ingresso HDMI
Indicatore luminoso di apparato acceso
DC/5V
Input
Output (4-1)
Output (1-4)
Input
Power
Porta Funzione

Schema delle connessioni
Supermercati Negozi di elettronica Aule multimediali
Possibili utilizzi
1. collegare la sorgente HD all’ingresso del divisore tramite un cavo HDMI
2. collegare le uscite del divisore ai dispositivi tramite 4 cavi HDMI
3. collegare l’alimentatore 5V/1.5A al divisore
Connessione

Conformità prodotto
Il produttore Melchioni S.p.A. dichiara che il prodotto Divisore HDMI 4Kx2K 30Hz 1 IN x
4 OUT, Mod. MK-SP4 (Cod. 149029710) è conforme alla Direttiva 2014/30/UE del
Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente l’armonizzazi-
one delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica.
Il produttore Melchioni S.p.A. dichiara che il prodotto Divisore HDMI 4Kx2K 30Hz 1 IN x
4 OUT, Mod. MK-SP4 (Cod. 149029710) è conforme alla Direttiva 2014/35/UE del
Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente l’armonizzazi-
one delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato
del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.
Il produttore Melchioni S.p.A. dichiara che il prodotto Divisore HDMI 4Kx2K 30Hz 1 IN x
4 OUT, Mod. MK-SP4 (Cod. 149029710) è conforme alla Direttiva 2011/65/UE del
Parlamento Europeo e del Consiglio, del 8 giugno 2011 e successiva Direttiva Delegata
2015/863 della Commissione, sulla restrizione dell’uso di determinate sostanze
pericolose nelle apparecchiature elettriche ed elettroniche.
Ai sensi della Direttiva 2012/19/UE del Parlamento Europeo e del Consiglio,
del 4 luglio 2012, sui rifiuti di apparecchiature elettriche ed elettroniche
(RAEE), la presenza del simbolo del bidone barrato indica che questo
apparecchio non è da considerarsi quale rifiuto urbano: il suo smaltimento
deve pertanto essere effettuato mediante raccolta separata. Lo smaltimento
effettuato in maniera non separata può costituire un potenziale danno per l'ambiente e
per la salute. Tale prodotto può essere restituito al distributore all'atto dell'acquisto di un
nuovo apparecchio. Lo smaltimento improprio dell'apparecchio costituisce condotta
fraudolenta ed è soggetto a sanzioni da parte dell'Autorità di Pubblica Sicurezza. Per
ulteriori informazioni è possibile rivolgersi all’amministrazione locale competente in
materia ambientale.

This HDMI 4K 1x4 splitter use a single HDMI source, accessing to multiple HDMI sinks.
It allows one HDMI device to be split easly to four HDMI compatible monitors or
projectors. In addition, it can also be placed at the end of a long HDMI cable to
regeneratew the HDMI signal. The resolution of this HDMI splitter can be up to
3840x2160/30Hz.
Introduction
* Support 3D video format
* Support High resolution up to 3840x2160/30Hz
* Support highest rate of 3.4G and TMDS clock can be up to 340Mhz
* Support 8/10/12 bit deep color
* Support AWG26 HDMI standard cable: input up to 15m, output up to 15m (when the
resolution is 4K input up to 8m, output up to 8m)
* Supporta one single HDMI source, accessing to multiple HDMI sinks, the source can
be DVD player, A/V receiver, set top box and etc.
* 5V/1.5A power adapter

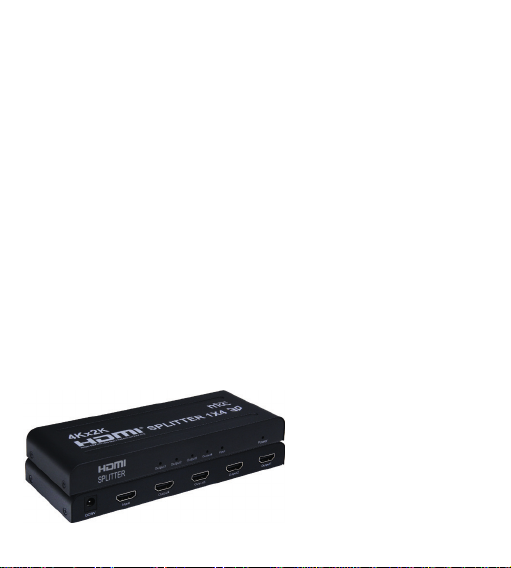

1 x HDMI 4K 1x4 Splitter
1 x 5V/1.5A Power adapter
1 x User manual
Features
The package
includes

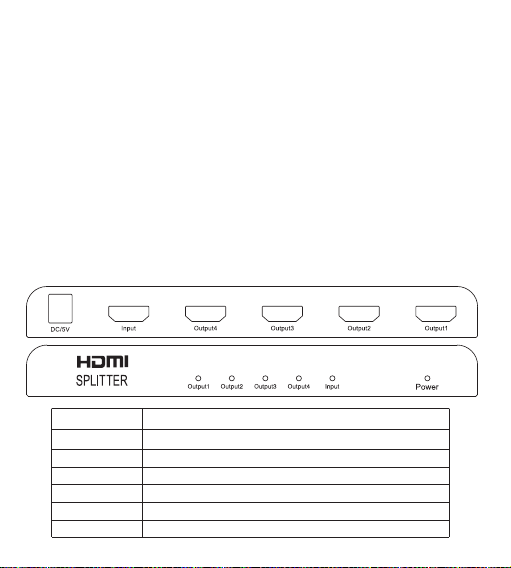

Physical interface diagram
Specifications
Max working current 500mA
Power adapter format Input AC (50/60 Hz) 100V-240V; Output DC5V/1.5A
Operating temperature range -15°C / 55°C
Dimension (L x P x A) 187 x 67 x 23 mm
Weight 230 g
Support video format 8/10/12bit Deep color
HDMI resolution up to 3840x2160/30Hz
Support audio format DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSD
Max Baundwidth | Max Baud rate 320MHz | 3.4Gbps
Output cable distance ≤25m (1080p), ≤ 15m (4K) AWG26 HDMI standard cable
Input cable distance ≤15m (1080p), ≤ 12m (4K) AWG26 HDMI standard cable
DC5V input, connect with 5V/1.5A power adaptor
HDMI signal input port
HDMI signal output port 4-1
HDMI 1-4 output signal indicator
HDMI signal input indicator
Power indicator
DC/5V
Input
Output (4-1)
Output (1-4)
Input
Power
Port Function description

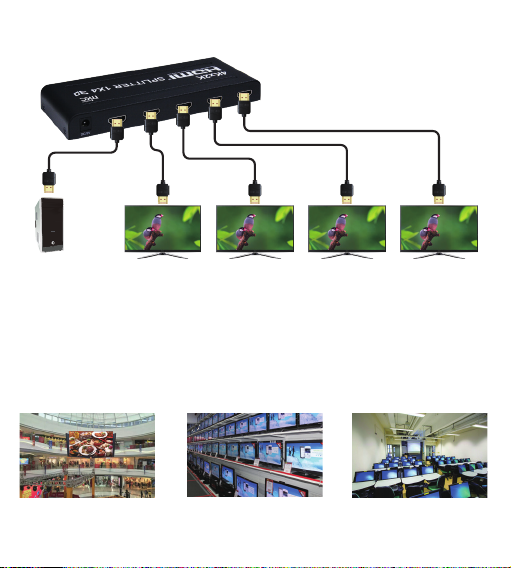

Connection diagram
Market TV store Teaching
Application scene
1. connect the HD source to the splitter input with one HDMI cable
2. connect the splitter output to the displays with 4 HDMI cables
3. connect 5V/1.5A power adapter to the splitter
Connection operation

Product compliance
The producer Melchioni S.p.A. declares that the product HDMI Splitter 4Kx2K 30Hz 1 IN
x 4 OUT, Mod. MK-SP4 (Code 149029710) is in compliance with Directive 2014/30/EU
of the European Parliament and of the Council, of 26 february 2014, on the harmonisa-
tion of the laws of the Member States relating to electromagnetic compatibility.
The producer Melchioni S.p.A. declares that the product HDMI Splitter 4Kx2K 30Hz 1 IN
x 4 OUT, Mod. MK-SP4 (Code 149029710) is in compliance with Directive 2014/35/EU
of the European Parliament and of the Council, of 26 february 2014, on the harmonisa-
tion of the laws of the Member States relating to the making available on the market of
electrical equipment designed for use within certain voltage limits.
The producer Melchioni S.p.A. declares that the product HDMI Splitter 4Kx2K 30Hz 1 IN
x 4 OUT, Mod. MK-SP4 (Code 149029710) is in compliance with Directive 2011/65/EU
of the European Parliament and of the Council, of 8 june 2011 and subsequent Commis-
sion Delegated Directive 2015/863, on the restriction of the use of certain hazardous
substances in electrical and electronic equipment.
According to Directive 2012/19/EU of the European Parliament and of the
Council, of 4 july 2012, on waste electrical and electronic equipment (WEEE),
the presence of the crossed-out bin symbol indicates that this appliance is not
to be considered as urban waste: its disposal must therefore be carried out by
separate collection. Disposal in a non-separate manner may constitute a
potential harm to the environment and health. This product can be returned to the
distributor when purchasing a new device. Improper disposal of the appliance
constitutes misconduct and is subject to sanctions by the Public Security Authority. For
further information, contact the local administration responsible for environmental
matters.

Made in China
Melchioni S.p.A.
Via Colletta, 37 - 20135 Milano
[email protected] | www.melchioni-ready.com
