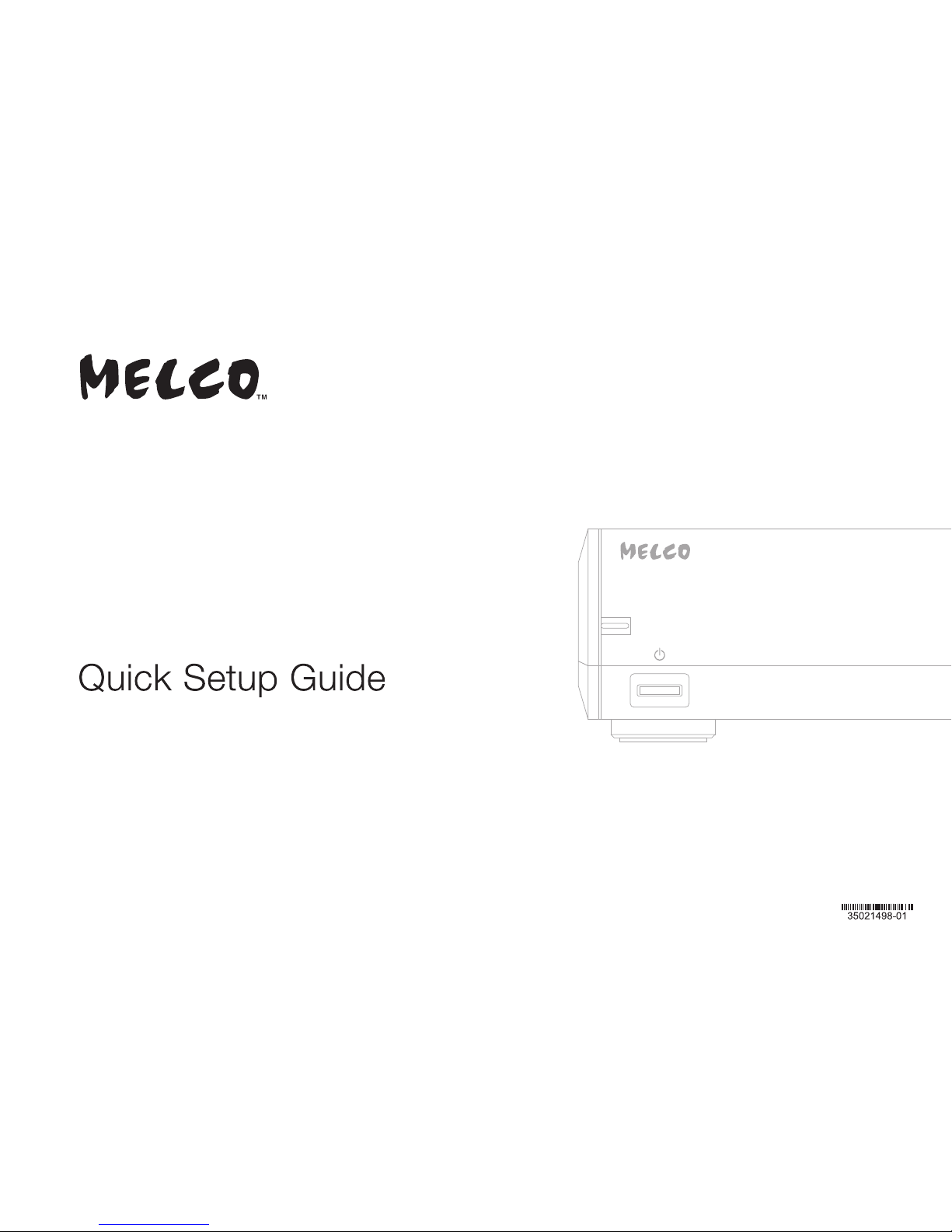

Melco E100 User manual

USB Storage for Audio
E100

The E100 is an external drive that was developed to save your music files. As the E100 is compatible with a computer
and Digital Music Library, you can save music files on the E100 and play them on the computer or Digital Music Library
after connecting the E100.
Das E100 ist ein externes Laufwerk, auf dem Sie Ihre Musikdateien speichern können. Das E100 ist mit einem Computer
und der Bibliothek für digitale Musik kompatibel. Sie können die Musikdateien auf dem E100 speichern und auf dem
Computer oder in der Bibliothek für digitale Musik wiedergeben, nachdem Sie das E100 verbunden haben.
La E100 est un lecteur externe qui a été conçu pour sauvegarder vos fichiers audio; la E100 est compatible avec un
ordinateur et la Bibliothèque audio numérique, après l’avoir connecté, vous pouvez sauvegarder des fichiers audio sur
la E100 et les lire sur un ordinateur ou sur la Bibliothèque audio numérique.
Contents Diagrams............................................................. 1
Available Devices and Ports ............................... 2
Specifications...................................................... 3
Inhalt Vorder- und Rückseite ........................................ 4
Verfügbare Geräte und Anschlüsse.................... 5
Technische Daten ............................................... 6
Table des matières Schémas ............................................................. 7
Ports et périphériques disponibles ..................... 8
Caractéristiques .................................................. 9

1
1 32 45 6
1Power Button ( )
2Power LED
3Access LED
Steady blue: waiting
Steady green: reading
Steady red: writing
6Power Connector
5USB 3.0 Type-B Port for Connecting Digital Music Library and
Computer
4USB 3.0 Type-A Port for Connecting Another USB Device
(available even when this device is off)
Diagrams
Buttons and Ports
E100-H30

2
Available Devices and Ports
Connecting to the Computer
Computer
Available for saving music
files on the E100.
Connect to the USB port for the
expansion drive.
USB-DAC
Available on the Digital Music Library via
the E100.
Connecting to the Digital Music Library
USB Device
Available to serve as a direct connection
to the computer.
The E100 allows you to expand the capacity of the Digital Music Library to save music files. Refer to the user manual of
your Digital Music Library for playing music files on the E100.
Turn on the E100 after connecting the E100 using the included USB cable to the Digital Music Library or a computer.
The E100 will be powered on automatically when the device the E100 is connected to via USB is powered on. Do not
turn off the E100 if its access LED glows green or red. If you do, the drive may malfunction.

3
USB Interface USB 3.0/2.0
Capacity 3 TB, hard disk drive
Default File
System exFAT
Power Supply AC 100–240 V, 50/60 Hz
Asian Power Devices Inc. DA-48T12
Temperature: 5–35°C; 41–95°F
Humidity: 20–80% (non-condensing)
Dimensions 215×61×269 mm; 8.5×2.4×10.6 in
(W×H×D, excluding protruding parts)
Weight 3.6 kg; 7.9 lb
Power
Consumption
Operating
Environment
Max. 18 W
If you need help or repair services, please send us an email by referring to our website below or call the vendor from
whom you purchased the product.
Additional Support and Service
Specifications
http://www.melco-audio.com/support/

4
1 32 45
1Netzschalter ( )
6Netzanschluss
5USB 3.0-Port (Typ B) zum Anschließen der Bibliothek für
digitale Musik und des Computers
4
USB 3.0-Port (Typ A) zum Anschließen eines weiteren USB-Geräts
(auch verfügbar, wenn dieses Gerät ausgeschaltet ist)
Vorder- und Rückseite
Tasten und Anschlüsse
E100-H30
2Strom-LED
3Zugriffs-LED
Leuchtet konstant blau: Wartemodus
Leuchtet konstant grün: Lesevorgang
Leuchtet konstant rot: Schreibvorgang
6

5
Verfügbare Geräte und Anschlüsse
Anschließen an den Computer
Computer
Verfügbar zum Speichern
von Musikdateien im E100.
Schließen Sie es an den USB-Port für
das Erweiterungslaufwerk an.
USB-DAC
Verfügbar in der Bibliothek für digitale
Musik über E100.
Anschließen an die Bibliothek für digitale Musik
USB-Gerät
Verfügbar als direkte Verbindung zum
Computer.
Das E100 ermöglicht eine Kapazitätserweiterung der Bibliothek für digitale Musik zur Speicherung von Musikdateien.
Weitere Informationen zur Wiedergabe von Musikdateien auf dem E100 finden Sie im Benutzerhandbuch der Bibliothek
für digitale Musik.
Schalten Sie das E100 ein, nachdem Sie es mit dem mitgelieferten USB-Kabel an die Bibliothek für digitale Musik oder
einen Computer angeschlossen haben. Das E100 wird automatisch eingeschaltet, wenn das Gerät, mit dem das E100
per USB-Anschluss verbunden ist, eingeschaltet wird. Schalten Sie das E100 nicht aus, wenn die Zugriffs-LED grün
oder rot leuchtet. Andernfalls kann ein Laufwerkfehler auftreten.

6
USB-Schnittstelle USB 3.0/2.0
Kapazität 3 TB, Festplattenlaufwerk
Standard-
Dateisystem exFAT
Stromversorgung
AC 100–240 V, 50/60 Hz
Asian Power Devices Inc. DA-48T12
Temperatur: 5–35°C
Luftfeuchtigkeit: 20–80 %, nicht kondensierend
Maße
215 x 61 x 269 mm; 8,5 x 2,4 x 10,6 Zoll
(B x H x T, ohne hervorstehende Teile)
Gewicht 3,6 kg
Stromverbrauch
Betriebsumgebung
Max. 18 W
Wenn Sie Hilfe benötigen oder den Reparaturservice in Anspruch nehmen möchten, wenden Sie sich an die unten
genannte Webseite um eine E-Mail zu senden, oder telefonisch an den Händler, von dem Sie das Produkt erworben
haben.
Weiterführender Support und Service
Technische Daten
http://www.melco-audio.com/support/

7
51 32 4
1Bouton d’alimentation ( )
6Connecteur d’alimentation
5Port USB 3.0 type-B pour la connexion de la Bibliothèque audio
numérique et d’un ordinateur
4Port USB 3.0 type-A pour la connexion d’un autre périphérique
USB (disponible même lorsque ce périphérique est éteint)
Schémas
Boutons et ports
E100-H30
2Voyant LED d’alimentation
3Voyant LED d’accès
Bleu fixe : en attente
Vert fixe : en cours de lecture
Rouge fixe : en cours d’écriture
6

8
Ports et périphériques disponibles
Connexion à un ordinateur
Ordinateur
Permet de sauvegarder des
fichiers audio sur la E100.
Connectez le port USB du disque
d’extension.
CNA USB
Disponible sur la Bibliothèque audio
numérique via la E100.
Connexion à la Bibliothèque audio numérique
Périphérique USB
Peut servir pour la connexion directe à
l’ordinateur.
La E100 vous permet d’étendre la capacité de la Bibliothèque audio numérique pour sauvegarder des fichiers audio
Pour savoir comment lire des fichiers audio sur la E100, reportez-vous au manuel d’utilisation de votre Bibliothèque
audio numérique.
Allumez la E100 après l’avoir connecté à l’aide du câble USB fourni à la Bibliothèque audio numérique ou à un
ordinateur. La E100 s’allume automatiquement lorsque l’appareil auquel il est connecté via USB est mis sous tension.
N’éteignez pas la E100 si le voyant LED d’accès est vert ou rouge. Sinon, le lecteur risque de ne pas fonctionner
correctement.

2018.02
Melco Syncrets Inc.
1-21-2 Shinkawa, Chuo-ku, Tokyo JAPAN 104-0033
http://www.melco-audio.com
http://www.facebook.com/Melco-Audio-756811154354811/
Si vous avez besoin d’aide ou de faire appel à un service
de réparation, veuillez nous envoyer un e-mail à l’adresse
figurant sur notre site Internet ou appeler le fournisseur
auprès duquel vous avez acheté le produit.
Assistance et services
complémentaires
Interface USB USB 3.0/2.0
Capacité 3 To, lecteur de disque dur
Système de
fichiers par défaut
exFAT
Alimentation CA 100 – 240 V, 50/60 Hz
Asian Power Devices Inc. DA-48T12
Température : 5 – 35 °C
Humidité : 20 – 80 % (sans condensation)
Dimensions
215 – 61 – 269 mm ; 8,5 – 2,4 – 10,6 in
(W – H – D, excepté les parties saillantes)
Poids 3,6 kg
Consommation
électrique
Environnement
d’exploitation
Max. 18 W
Caractéristiques
http://www.melco-audio.com/support/
