MELICONI AMP 20 User manual

AMPLIFICATORE D’ANTENNA
DA INTERNI DIGITALE
“AMP 20”
ISTRUZIONI D’USO
Vi ringraziamo per aver scelto Meliconi
L’amplificatore di segnale AMP 20 amplifica di oltre 10 volte il se-
gnale TV analogico o digitale proveniente da un’antenna esterna
terrestre. Ciò consente di distribuirlo a due apparecchi distinti e/o di
utilizzare cavi d’antenna molto lunghi senza che il segnale si dete-
riori perdendo di qualità.
A. Descrizione dell’amplificatore:
1 - Ingresso del segnale
3-Uscita del segnale 1
2 - Uscita del segnale 2
4 - Regolazione dell’amplificazione
5 - LED di alimentazione
6 - Interruttore ON/OFF
7 - Spina di alimentazione
B. INSTALLAZIONE
Per utilizzare l’amplificatore di segnale AMP 20 procedete come
segue:
1. Collegare l’antenna esterna alla presa in ingresso IN (1)
2. Collegare la presa in uscita OUT 1 (2) alla TV o al decoder a cui
si vuol far pervenire il segnale amplificato (figura A)
3. Se necessario, collegare la presa in uscita OUT 2 (3) ad un se-
condo apparecchio tramite un secondo cavo d’antenna (figura B)
4. Collegare la spina situata sul retro dell’amplificatore (7) ad una
presa di corrente della rete elettrica, e posizionare l’interruttore di
alimentazione (6) su ON. Il LED blu frontale si accende (5)
C. MIGLIORAMENTO DELLA RICEZIONE
Per migliorare la qualità del segnale è possibile regolare il livello di
amplificazione dell’AMP 20 ruotando la rotella centrale fino ad otte-
nere una amplificazione ottimale. IMPORTANTE. Ruotare la rotella
appoggiando un dito sulla superficie e girando con cautela. Non
forzare la corsa della rotella con altri strumenti come cacciavite o si-
mili. Ruotandola in senso orario l’amplificazione aumenta, in senso
antiorario diminuisce. Si consiglia di utilizzare un’amplificazione ele-
vata se non si riceve alcun segnale senza l’amplificatore, scegliere
un’amplificazione media qualora si ricevano già alcune stazioni ma
si vogliano includere altre stazioni più deboli.
ATTENZIONE: Se il segnale in ingresso è disturbato, l’amplificatore
riprodurrà anche i disturbi e quindi il risultato non sarà soddisfa-
cente. Pertanto è consigliabile collegare l’amplificatore il più vicino
possibile alla fonte del segnale, in modo da amplificare un segnale
il più pulito possibile, e controllare che i cavi di collegamento siano
installati correttamente e siano di buona qualità.
D. AVVERTENZE
- Tenere lontano dall’acqua: l’apparecchio non deve essere esposto
a stillicidio o a spruzzi d’acqua. Non utilizzare in ambiente umido.
- Al fine di permettere la separazione elettrica dell’apparecchiatura
dalla rete, l’amplificatore deve essere facilmente accessibile.
E. DATI TECNICI
- 1 presa in ingresso / 2 prese in uscita 75 Ohm
- Amplificazione oltre 20 dB regolabile
- Alimentazione 230 Vac / 50 Hz 3W
- Gamma di frequenza 40 - 790 MHz
F. CONTENUTO DELLA CONFEZIONE
- Amplificatore di segnale
- Manuale istruzioni
DIGITAL INDOOR AERIAL AMPLIFIER
“AMP 20”
USER INSTRUCTIONS
Thank you for choosing Meliconi
The AMP 20 signal amplifier amplifies the analogue or digital TV si-
gnal from an external aerial more than 10 times. This allows it to be
distributed to two separate devices and/or the use of very long aerial
cables without the signal deteriorating and its quality dropping.
A. Description of the amplifier:
1. Signal input
2. Signal output 1
3. Signal output 2
4. Amplification adjustment
5. Power LED
6. ON/OFF switch
7. Power plug
B. INSTALLATION
To use the AMP 20 signal amplifier proceed as follows:
1. Connect the external aerial to the IN socket (1)
2. Connect the OUT 1 socket (2) to the TV or to the decoder you
want to feed the amplified signal to (figure A)
3. If necessary, connect the OUT 2 socket (3) to a second device
using a second aerial cable (figure B)
4. Insert the plug located on the back of the amplifier (7) in a mains
socket and set the ON/OFF switch (6) to the ON position. The blue
LED on the front (5) lights up
C. IMPROVING RECEPTION
To improve signal quality, you can adjust the AMP 20 amplification
level by turning the central wheel until you achieve optimum ampli-
fication. IMPORTANT: turn the wheel by resting one finger on the
surface and carefully turning. Do not force the wheel with other tools
such as a screwdriver. Turn the wheel clockwise to increase ampli-
fication, and anti-clockwise to reduce it. We recommend the use of
high amplification if you do not get any signal without the amplifier.
Select a medium amplification if you already receive some stations
but want to add other, weaker stations.
CAUTION: if there is interference in the signal at input, the amplifier
will also reproduce the interference and therefore the result will not
be satisfactory. We recommend that you connect the amplifier as
close as possible to the signal source, so as to amplify a signal that
is as clean as possible, and check that the connecting cables are
correctly installed and of good quality.
D. WARNINGS
- Keep away from water: do not expose the amplifier to dripping or
sprayed water. Do not use it in a humid environment.
- To allow electrical disconnection of the amplifier from the mains
power supply, the amplifier must be easily accessible.
E. TECHNICAL DETAILS
- 1 IN socket / 2 Out sockets 75 Ohms
- Adjustable amplification beyond 20 dB
- Power supply: 230V ac / 50 Hz 3W
- Frequency range 40 - 790 MHz
F. PACKAGE CONTAINS
- Signal amplifier
- Instructions manual

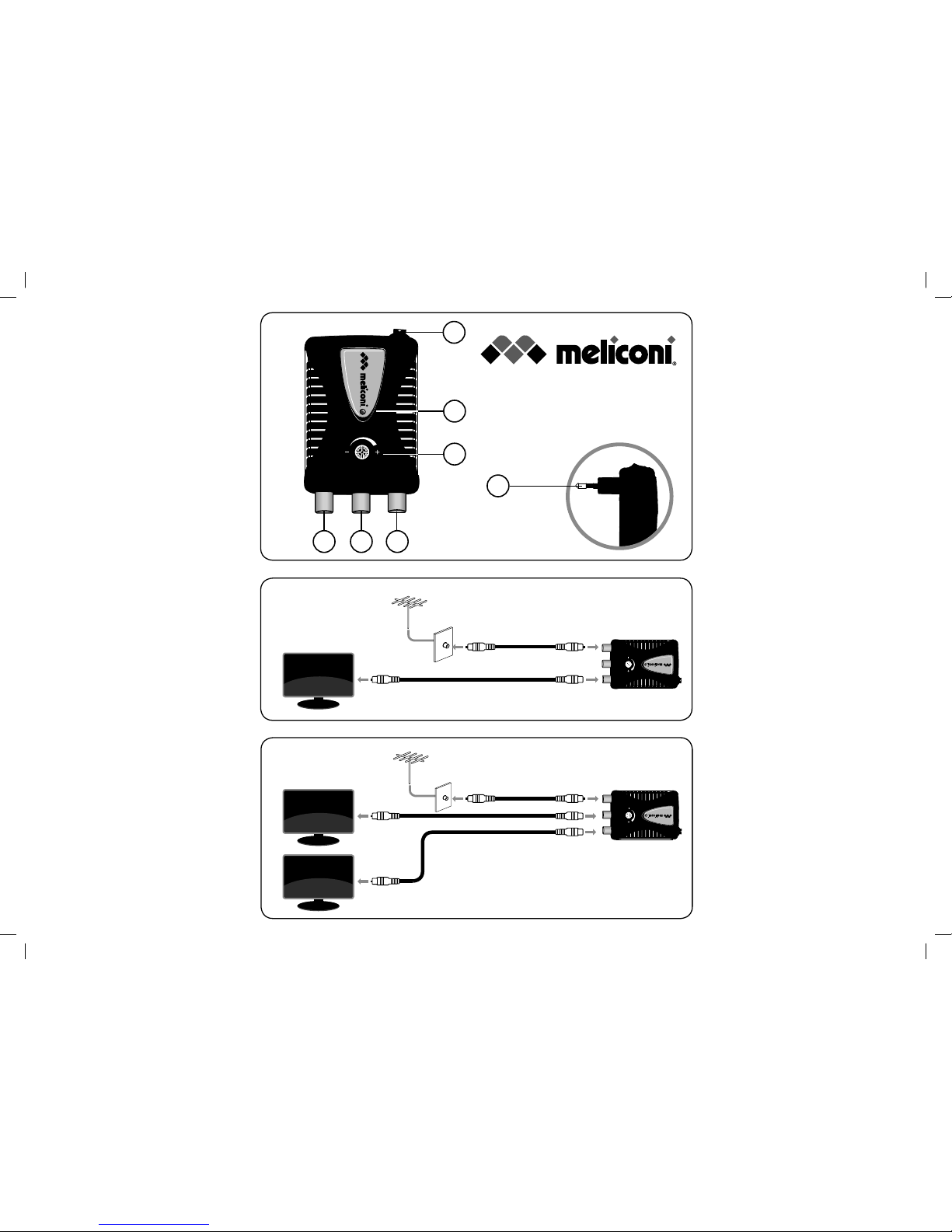

IN OUT2 OUT1
IN OUT2 OUT1
Fig. A
Fig. B
TV
TV 2
TV
IN OUT2 OUT1
1 2 3
4
5
6
7
AMP 20
printed 01-15

AMPLIFICADOR DE ANTENA
PARA INTERIORES DIGITAL
“AMP 20”
INSTRUCCIONES DE USO
Le damos las gracias por haber elegido Meliconi
El amplificador de señal AMP 20 amplifica más de 10 veces la señal
de TV analógica o digital procedente de una antena externa. Esto
permite repartir la señal a dos aparatos distintos y/o utilizar cables
de antena muy largos sin que la señal se deteriore, perdiendo ca-
lidad.
A. Descripción del amplificador:
1. Entrada de la señal
2. Salida de la señal 1
3. Salida de la señal 2
4. Regulación de la amplificación
5. LED de alimentación
6. Interruptor ON/OFF
7. Enchufe de corriente eléctrica
B. INSTALACIÓN
Para utilizar el amplificador de señal AMP 20, proceda como a con-
tinuación:
1. Conecte la antena externa a la toma de entrada IN (1)
2. Conecte la toma de salida OUT 1 (2) a la TV o al decodificador al
cual la señal amplificada debe llegar (figura A)
3. Si es necesario, conecte la toma de salida OUT 2 (3) a otro apa-
rato por medio de otro cable de antena (figura B)
4. Conecte el enchufe ubicado en la parte trasera del amplificador
(7) a una toma de corriente de la red eléctrica y ponga el interruptor
de alimentación (6) en ON. El LED azul delantero se enciende (5)
C. AMPLIFICACIÓN DE LA RECEPCIÓN
Para mejorar la calidad de la señal es posible regular el nivel de am-
plificación del AMP 20, girando la ruedecilla central, hasta obtener
una amplificación óptima. IMPORTANTE. Gire la ruedecilla apoyan-
do un dedo en la superficie y girando con precaución. No fuerce la
carrera de la ruedecilla con otras herramientas como destornillado-
res o similares. Si gira la ruedecilla hacia la derecha la amplificación
aumenta, hacia la izquierda disminuye. Es aconsejable utilizar una
amplificación elevada si no se recibe señal alguna sin el amplifi-
cador, elija una amplificación media en caso de que se reciban ya
algunas estaciones pero se deseen agregar estaciones más flojas.
ATENCIÓN: Si la señal de entrada presenta interferencias, el am-
plificador reproducirá asimismo las interferencias y por lo tanto el
resultado no será satisfactorio. Es aconsejable conectar el amplifi-
cador lo más cerca posible de la fuente de la señal, a fin de maxi-
mizar la claridad de la señal. Asegúrese que los cables de conexión
estén instalados correctamente y sean de buena calidad.
D. ADVERTENCIAS
- Mantenga el aparato lejos del agua: no debe someterse a goteo ni
a salpicaduras. No utilice el aparato en un ambiente con humedad.
- A fin de permitir la separación eléctrica del aparato de la red, el
amplificador debe ser fácilmente accesible.
E. DATOS TÉCNICOS
- 1 toma de entrada / 2 tomas de salida 75 Ohm
- Amplificación superior a 20 dB regulable
- Alimentación 230 Vac / 50 Hz 3W
- Gama de frecuencia 40 - 790 MHz
F. CONTENIDO DE LA CAJA
- Amplificador de señal
- Manual de instrucciones
AMPLIFICATEUR D’INTÉRIEUR
POUR ANTENNE HERTZIENNE
“AMP 20”
MODE D’EMPLOI
MELICONI vous remercie d’avoir choisi le produit AMP 20
L’AMP 20 amplifie plus de 10 fois le signal TV analogique ou nu-
mérique provenant d’une antenne extérieure et permet de le répartir
sur deux appareils distincts en améliorant la qualité de l’image et
du son en compensant la perte de signal due à une longueur de
câble importante mais aussi à des interférences d’autres appareils
électroniques.
A. Description de l’amplificateur :
1. Entrée du signal
2. Sortie du signal 1
3. Sortie du signal 2
4. Réglage du gain d’amplification
5. Témoin lumineux d’alimentation
6. Interrupteur Marche/Arrêt
7. Fiche d’alimentation
B. INSTALLATION
Pour utiliser l’amplificateur de signal AMP 20, procédez à son instal-
lation comme suit :
1. Raccordez l’antenne extérieure à la prise d’entrée IN (1)
2. Raccordez la prise de sortie OUT 1 (2) au téléviseur ou au déco-
deur qui devra recevoir le signal amplifié (figure A) ;
3. Si nécessaire, raccordez la prise de sortie OUT 2 (3) à un deuxiè-
me appareil à l’aide d’un second câble d’antenne (figure B) ;
4. Branchez la fiche située sur l’arrière de l’amplificateur (7) à une
prise du réseau électrique et positionnez l’interrupteur d’alimenta-
tion (6) sur ON. Le témoin lumineux bleu frontal s’éclaire (5).
C. OPTIMISATION DE LA RÉCEPTION
Afin d’optimiser la qualité du signal, le niveau d’amplification de
l’AMP 20 peut être réglé en tournant la molette centrale jusqu’à l’ob-
tention d’une amplification optimale.
IMPORTANT : Tourner la molette en posant un doigt sur sa surface
et en tournant délicatement. Ne pas forcer la course de la molette
avec des outils tels que tournevis ou similaires.
L’amplification augmente en tournant la molette dans le sens des
aiguilles d’une montre et diminue en tournant en sens inverse. Il
est conseillé d’utiliser une amplification élevée si aucun signal n’est
reçu sans amplificateur. Choisissez une amplification moyenne si
quelques canaux sont déjà reçus, pour ajouter d’autres canaux plus
faibles.
ATTENTION : Si le signal en entrée est perturbé, l’amplificateur
reproduira aussi les parasites et le résultat ne sera pas satisfaisant.
Il est donc conseillé de raccorder l’amplificateur le plus près possi-
ble de la source du signal, de manière à amplifier un signal le plus
net possible, et de contrôler que les câbles de branchement soient
installés correctement et soient de bonne qualité.
D. MISES EN GARDE
- Protégez l’appareil de l’eau : il ne doit pas être exposé à des gout-
tes ou à des jets d’eau. Ne l’utilisez pas en lieu humide.
- L’amplificateur doit être facilement accessible de manière à pou-
voir couper son alimentation électrique par le réseau.
E. CARACTÉRISTIQUES TECHNIQUES
- 1 prise d’entrée / 2 prises de sortie 75 Ohm
- Amplification supérieure à 20 dB réglable
- Alimentation 230 Vac / 50 Hz 3W
- Gamme de fréquence 40 - 790 MHz
F. CONTENU DE L’EMBALLAGE
- Amplificateur de signal
- Mode d’emploi
IN OUT2 OUT1
IN OUT2 OUT1
Fig. A
Fig. B
TV
TV 2
TV
IN OUT2 OUT1
1 2 3
4
5
6
7
AMP 20
