MetalTech AL-Q0100 User manual

READ THESE INSTRUCTIONS CAREFULLY BEFORE USING THIS PRODUCT.
KEEP THIS MANUAL HANDY FOR FUTURE REFERENCE.
1 800 363-7587
Customer Service
Picture may differ from actual product.
OPERATIONAL SAFETY AND
ASSEMBLY INSTRUCTIONS
MODELS: AL-Q0100, AL-Q0105, AL-Q0106, AL-Q0107, AL-Q0108
EASY-SET SCAFFOLD TOWER™
ENGLISH
FRANÇAISESPAÑOL
1YEAR
WARRANTY
STANDARDS
MEETS ANSI/ASSE A10.8 – 2011
OSHA 29CFR PART 1926
CAN/CSA S269.2

2
METAL CONDUCTS ELECTRICITY:
Do not use this equipment where contact may be made with power lines or other live electrical circuits.
FAILURE TO UNDERSTAND AND FOLLOW ALL SAFETY RULES AND ASSEMBLY INSTRUCTIONS COULD
RESULT IN SERIOUS INJURY OR DEATH.
READ BEFORE BEGINNING ASSEMBLY.
DO NOT OVERLOAD:
Scaffolding maximum load: 800 lb (363 kg). Platform: 25 lb/sq. ft. (122 kg/m2)

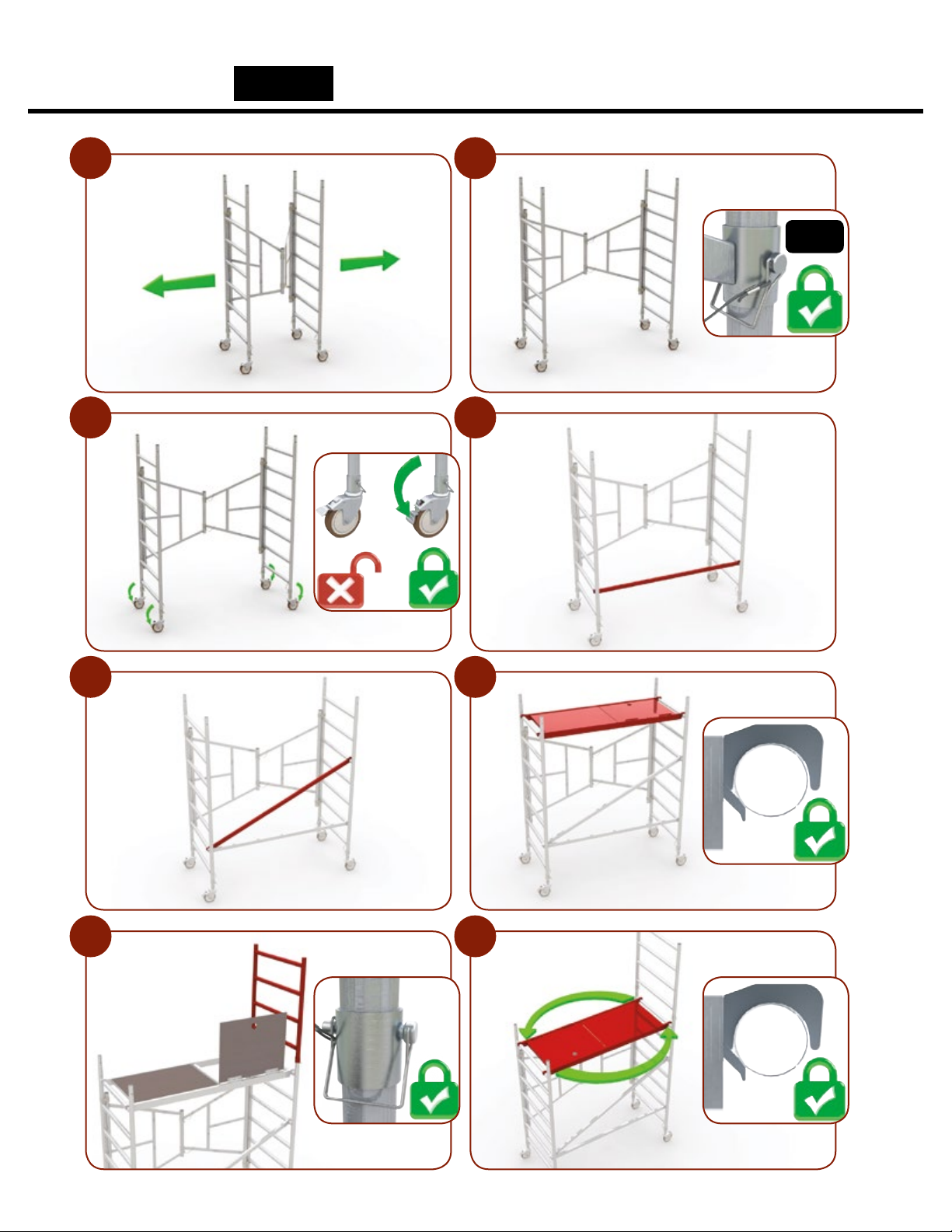

ASSEMBLY PROCESS
1. Preparation
• Locate the tower, ensuring ground is level.
• Unlock the interlock pins on all frames.
• When installed, always move the interlock pin to the
“locked” position.
• Sort the braces into horizontal and diagonal braces
the diagonals are slightly longer.
• Unlock the brace locks.
Note the locking and unlocking position for
the casters.
2. Base
Step 1: Ensure interlock pins are removed from the base frame.
Step 2: Install caster frames (bottom frames).
Step 3: Insert the interlock pin as shown.
Step 4: Lock casters before ascending any part of the tower
3. Locking down the platform (Windlock)
A windlock clip is installed on the platform at the hook.
This is locked as shown here.
ENGLISH FRANÇAIS ESPAÑOL

3
USAGE ADVICE
• We recommend a minimum of two people to assemble, dismantle and move the platform tower.
• Check that all components are on-site and in good working order.
• Ensure that the assembly location is checked to prevent hazards during assembly, dismantling or moving and
while working On the tower. Particular attention should be given to the ground condition, whether level or sloping,
obstructions and wind conditions. The ground condition must be capable of supporting the tower structure.
• Towers must always be climbed from the inside of the assembly using the ladder.
• Lifting of components must be done inside the effective base area of the tower; components are normally hoisted using
a rope.
• Moving the tower must only be done by manual effect from the base of the tower.
• When moving tower be aware of overhead hazards (e.g. electric cables).
• No personnel or material to be on the platform whilst the tower is being moved.
• Beware of horizontal loads, which can lead to instability of the tower. The maximum side force is 20kg.
• Do not use boxes or steps to gain additional height. If extra height required, contact your distributor to get extra
components.
• Do not lift or suspend an assembled mobile tower.
• Damaged components or components from other tower systems must never be used.
• Stabilisers should always be fitted when specified. Use the stabiliser shown in the component list according to the tower
height.
• When wind exceeds Beaufort’s force 4, cease using the tower.
• If wind is expected to reach Beaufort’s force 6, tie tower to a rigid structure.
• If winds of Force 8 are forecasted, dismantle the tower or remove to shelter.
WIND SPEEDS
FORCE PEAK MPH PEAK KM/H PEAK M/S GUIDANCE
4 18 29 8.1 Moderate breeze – raises dust & loose paper
6 31 50 13.9 Strong breeze – difficult to use umbrella
8 48 74 20.8 Gale force – walking is difficult
CARE AND MAINTENANCE
• Keep all equipment clean, especially spigots and sockets where frames join. Spigots should fit easily into sockets.
Lubricate with light oil.
• Remove dirt or paint from adjustable legs with a light brush, lightly oil the leg locks.
• Do not strike or hammer components. Do not throw or drop onto hard surfaces.
• Lightly oil spring mechanism of the hooks.
• For transport and storage, components are best stored vertically.
• Damaged parts should be repaired or replaced.
ENGLISH
FRANÇAISESPAÑOL

4
Fig.2 Fig.3 Fig.4
STABILISERS
Stabilisers are to be used, when specified, to guarantee the structural stability of the tower.
STABILISERS
Lightly tighten the upper clamps above the sixth rung on each corner post. Position the lower clamp above the bottom rung. Ensure
the lower arm is as horizontal as possible. Position the stabilisers so that the footpads are approximately equidistant from each
other, as shown in Fig.2. Adjust the outrigger and reposition the clamps as required to make firm contact with the ground. Ensure the
clips with locking pin are in place. When in the correct position, tighten the clamps firmly.
To position the tower against a wall, do not remove the stabiliser; move parallel with the wall. (Fig.3)
To position the tower in a corner, remove the inside stabiliser and place the outside two parallel with the wall. (Fig.4)
For working platform heights < 5.3 m Standard stabiliser: x = 3053 mm
For working platfrom heights > 5.3 m Large stabiliser: x = 4780 mm
ENGLISH FRANÇAIS ESPAÑOL

1 800 363-7587
Service à la clientèle
TOUR D’ÉCHAFAUDAGE EASY-SET™
CONSIGNES DE SÉCURITÉ ET
INSTRUCTIONS DE MONTAGE
LIRE SOIGNEUSEMENT CES INSTRUCTIONS AVANT D’UTILISER CE PRODUIT.
CONSERVER CE MANUEL À PORTÉE DE MAIN POUR RÉFÉRENCE ULTÉRIEURE.
L’image peut différer du produit réel
MODÈLES: AL-Q0100, AL-Q0105, AL-Q0106, AL-Q0107, AL-Q0108
FRANÇAIS ENGLISHESPAÑOL
1AN
DE GARANTIE
NORMES
CONFORME À ANSI/ASSE A10.8 – 2011
OSHA 29CFR PART 1926
CAN/CSA S269.2

6
ÉVITEZ LES SURCHARGES :
Cet échafaudage est conçu pour soutenir une charge maximale de 800 lb (363 kg). Plateforme: 25 lb/pi2(122 kg/m2)
ÉTAPES DE MONTAGE
1. Préparation
• Localiser où installer la tour, s’assurer que le sol est à niveau.
• Déverrouiller les clips de verrouillage sur tous les cadres.
• Lorsque les cadres sont installés, toujours mettre les clips de
verrouillage en position « verrouillé ».
• Séparer les barres horizontales et diagonales; les barres
diagonales sont légèrement plus longues.
• Déverrouiller les crochets des barres.
Notez la position de « verrouillée » et « déverrouillée »
des roues.
2. Base (fixation des roues)
Étape 1 : S’assurer que les clips de verrouillage des cadres de
base sont en position « déverrouillés ».
Étape 2 : Installer les roues dans les cadres.
Étape 3 : Insérer la goupille de verrouillage comme indiqué.
Étape 4 : Verrouiller les roues avant de monter dans la tour.
3. Verrouillage des plateformes (dispositif anti-soulèvement)
Un verrou anti-soulèvement est installé sur les plateformes au niveau des
crochets. Il se verrouille comme indiqué ici.
LE MÉTAL EST CONDUCTEUR D’ÉLECTRICITÉ :
Ne pas utiliser cet équipement où il pourrait entrer en contact avec une ligne électrique ou une source de courant.
LA NON-COMPRÉHENSION ET LE NON-RESPECT DE TOUTES LES RÈGLES DE SÉCURITÉ ET DE TOUTES
LES CONSIGNES D’ASSEMBLAGE PEUT ENTRAÎNER DES BLESSURES GRAVES OU MORTELLES.
LIRE SOIGNEUSEMENT AVANT D’EFFECTUER LE MONTAGE.
FRANÇAISENGLISH ESPAÑOL

7
CONSEILS D’UTILISATION
• Nous recommandons au minimum deux personnes pour assembler, démonter et déplacer la tour.
• Vérifier que toutes les composantes sont sur le lieu de travail et en bon état de fonctionnement.
• S’assurer que le site de montage est inspecté pour éviter les risques lors du montage, du démontage ou du déplacement de la tour
et pendant le travail sur celle-ci. Une attention particulière doit être portée à l’état du sol et à son inclinaison, aux obstacles et aux
conditions de vent. Le sol doit être en état de supporter la structure de la tour.
• Toujours accéder à la tour par l’intérieur en utilisant l’échelle intégrée.
• La levée des composantes doit se faire à l’intérieur de la surface de base de la tour; ces éléments peuvent être hissés à l’aide
d’une corde.
• La tour doit seulement être déplacée par action manuelle sur sa base.
• Lorsque vous déplacez la tour, prenez connaissance des risques aériens (par exemple, des câbles électriques).
• Aucun ouvrier ni matériel ne doit se trouver sur la plateforme pendant que la tour est en mouvement.
• Attention aux charges horizontales qui peuvent déstabiliser la tour. La force latérale maximale est de 20 kg.
• Ne pas utiliser de caisses ou de marches pour gagner de la hauteur. Si une plus grande hauteur est nécessaire, contactez votre
distributeur pour obtenir des composantes supplémentaires.
• Ne pas soulever ou suspendre une tour mobile assemblée.
• Les composantes endommagées ou provenant d’autres systèmes de tour ne doivent jamais être utilisées.
• Des stabilisateurs doivent toujours être installés lorsqu’indiqués. Utiliser le type de stabilisateur indiqué sur la liste des éléments en
fonction de la hauteur de la tour.
• Lorsque la vitesse du vent dépasse 4 sur l’échelle de Beaufort, cesser d’utiliser la tour.
• Lorsque la vitesse du vent est susceptible d’atteindre 6 sur l’échelle de Beaufort, attacher la tour à une structure rigide.
• Si des vents d’une vitesse supérieure à 8 sur l’échelle de Beaufort sont prévus, démonter la tour ou la placer à l’abri.
VITESSES DES VENTS
FORCE MPH DE POINTE KM/H DE POINTE M/S DE POINTE INDICATION
4 18 29 8.1 Brise modérée : soulève la poussière et disperse les papiers
6 31 50 13.9 Brise forte : utilisation d’un parapluie difficile
8 48 74 20.8 Tempête : marche difficile
ENTRETIEN ET MAINTENANCE
• Tout le matériel doit être maintenu propre, en particulier les goupilles où les cadres s’emboîtent. Lubrifier légèrement avec de l’huile.
• Enlever la poussière ou la peinture des pattes réglables avec une brosse. Huiler légèrement les systèmes de verrouillage des pieds.
• Ne pas heurter ou marteler les composantes. Ne pas les jeter ou les laisser tomber en particulier sur des surfaces dures.
• Huiler légèrement les mécanismes à ressorts des crochets.
• Pour le transport et le stockage, il est conseillé de placer les éléments verticalement.
• Les pièces endommagées doivent être réparées ou remplacées.
FRANÇAIS ENGLISHESPAÑOL

8

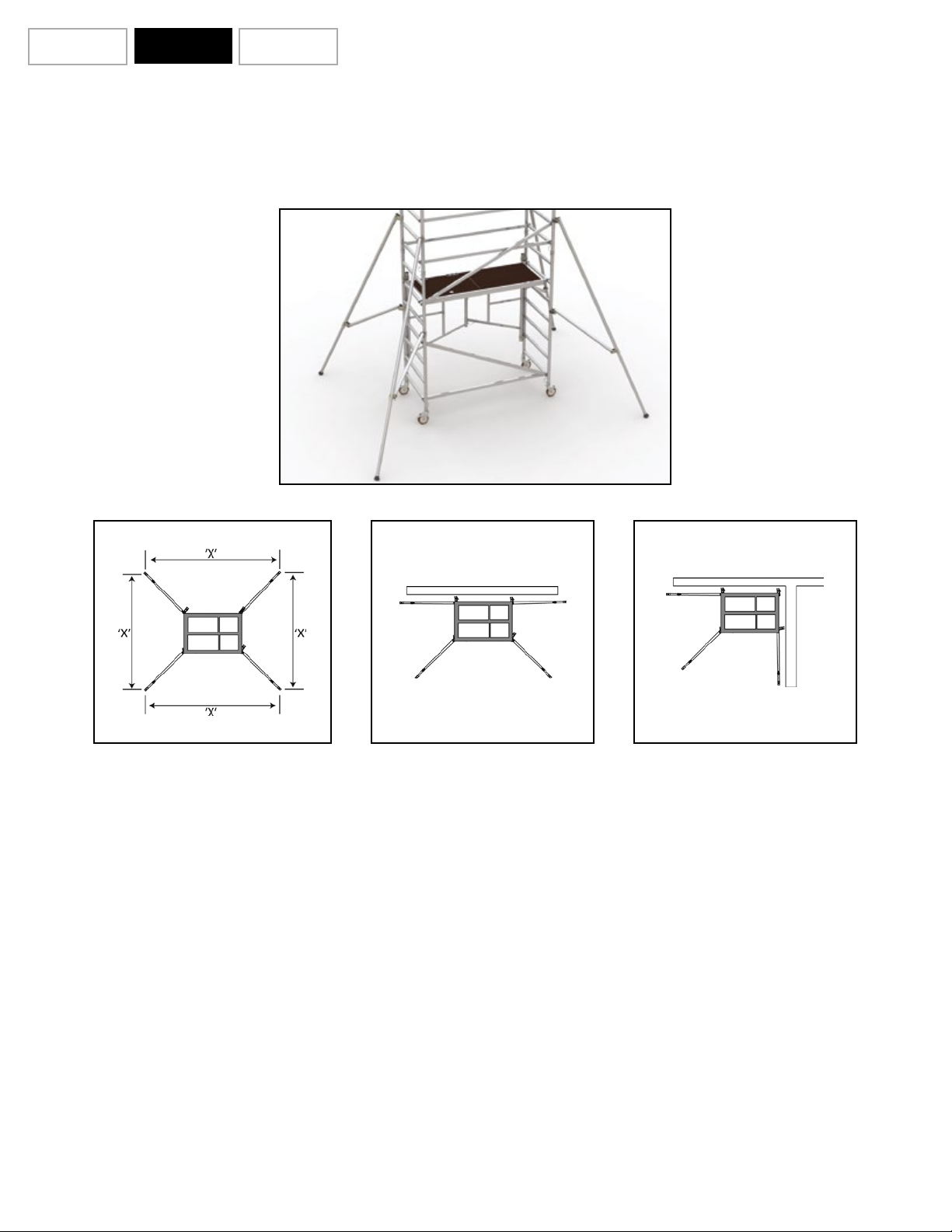

Fig.2 Fig.3 Fig.4
STABILISATEURS
Des stabilisateurs doivent être utilisés lorsqu’ils sont spécifiés, pour garantir la stabilité structurelle de la tour.
STABILISATEURS
Serrer légèrement les brides supérieures au-dessus du sixième échelon sur chaque poteau d’angle. Positionner la bride
inférieure au-dessus de l’échelon inférieur. S’assurer que le bras inférieur est aussi horizontal que possible. Positionner
les stabilisateurs de sorte que les patins soient approximativement équidistants les uns des autres, comme le montre la
Fig.2. Ajuster le stabilisateur et repositionner les brides de manière à obtenir un contact ferme avec le sol. S’assurer que
les clips avec goupilles de verrouillage sont en place. Une fois la position correcte atteinte, serrez fermement les brides.
Pour positionner la tour contre un mur, ne pas retirer les stabilisateurs; les déplacer parallèlement au mur. (Fig.3)
Pour positionner la tour dans un coin, retirer le stabilisateur du coin et placer les deux stabilisateurs extérieurs
parallèlement avec le mur. (Fig.4)
Hauteur de la plateforme de travail < 5.3m (stabilisateur) : x = 3053 mm
Hauteur de la plateforme de travail > 5.3m (grand stabilisateur) : x = 4780 mm
FRANÇAISENGLISH ESPAÑOL

1 800 363-7587
Servicio al cliente
TORRE DE ANDAMIO EASY-SET™
DIRECTIVAS DE SEGURIDAD
E INSTRUCCIONES DE MONTAJE
LEA ATENTAMENTE ESTAS INSTRUCCIONES ANTES DE UTILIZAR ESTE
PRODUCTO. CONSERVE ESTE MANUAL COMO REFERENCIA ULTERIOR.
La imagen puede variar del producto real
MODELOS: AL-Q0100, AL-Q0105, AL-Q0106, AL-Q0107, AL-Q0108
ESPAÑOL ENGLISHFRANÇAIS
AÑO
DE GARANTDAD
1NORMAS
CONFORME A ANSI/ASSE A10.8 – 2011
OSHA 29CFR PART 1926
CAN/CSA S269.2

10
NO SOBRECARGUE:
Este andamio está concebido para soportar una carga máxima de 800 lb (363 kg). Plataforma: 25 lb/pi2(122 kg/m2)

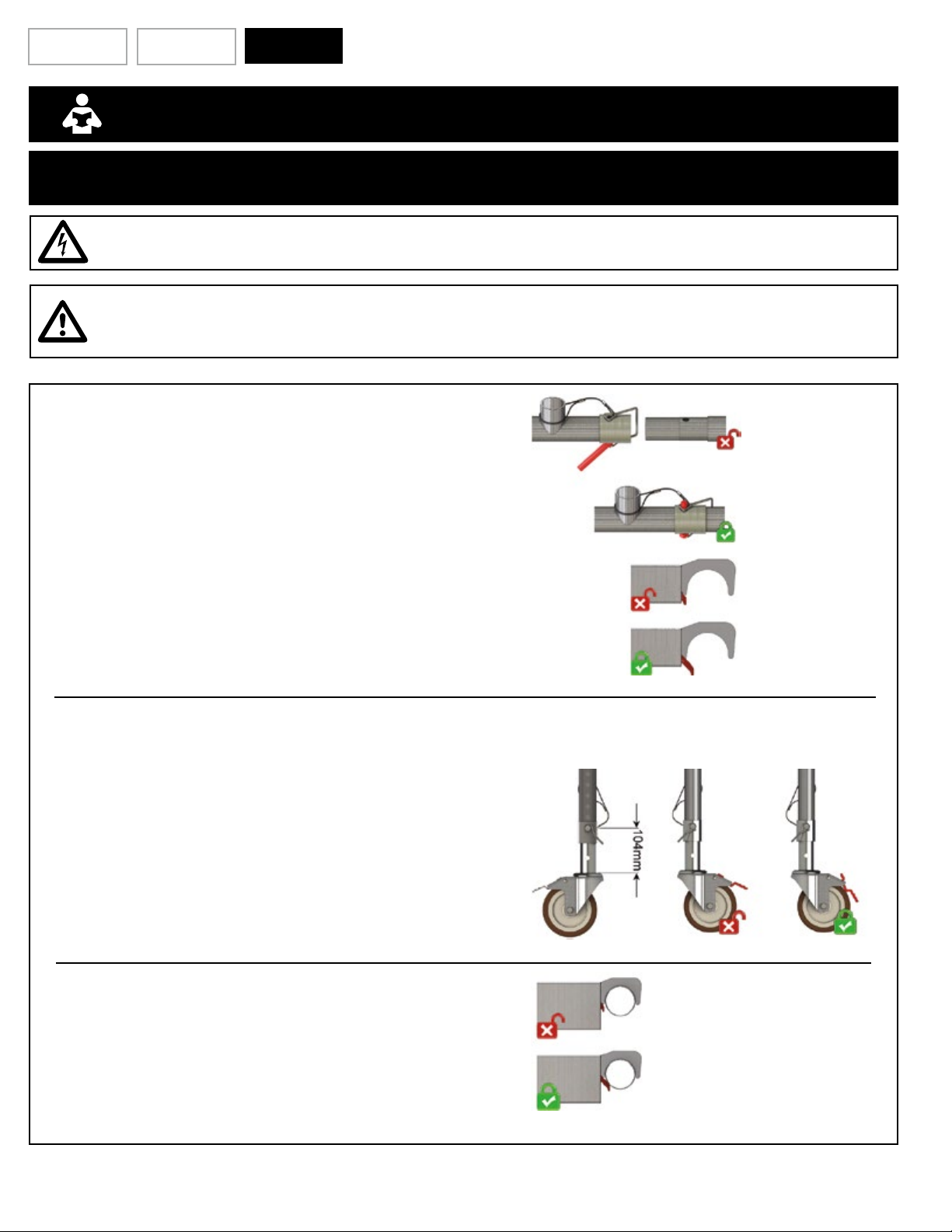

PROCESO DE MONTAJE
1. Preparación
• Sitúe la torre, asegurandose de que el suelo está nivelado.
• Abra los pasadores de bloqueo en todos los laterales
• Cuando se instalen, mueva siempre el pasador de bloqueo
a la posici6n de “cerrado”.
• Ordene las barras en barras horizontales y diagonales; los
diagonales son ligeramente mas largos.
• Abra los cierres de las barras.
Observe las posiciones de cierre y apertura
de las ruedas
2. Base (acoplamiento de las ruedas)
Paso 1: Asegúrese de retirar los pasadores de bloqueo del
marco lateral de base.
Paso 2: lnstale la rueda en la pata presionando solamente con
la fuerza manual (sin usar herramientas).
Paso 3: lntroduzca el pasador de bloqueo según se muestra.
Paso 4: Bloque las ruedas antes de ascender a cualquier parte
de la torre.
3. Anclaje de la plataforma (seguro contra viento)
La plataforma cuenta con un clip de seguro contra viento
instalado en el gancho.
Este se cierra según se muestra en la figura.
EL METAL ES CONDUCTOR DE ELÉCTRICIDAD:
No use este equipo donde pueda estar en contacto con líneas de electricidad o circuitos eléctricos vivos
LA FALTA DE COMPRENSIÓN Y RESPETO A TODAS LAS REGLAS DE SEGURIDAD Y EL INCUMPLIMIENTO
DE LAS INSTRUCCIONES DE MONTAJE PUEDEN CAUSAR LESIONES GRAVES O MORTALES
LEA ATENTAMENTE ANTES DE COMENZAR EL MONTAJE.
ESPAÑOLENGLISH FRANÇAIS

11
RECOMENDACLONES DE USO
• Recomendamos un mínimo de dos personas para montar, desmontar y mover la torre plataforma.
• Compruebe que todos los componentes están en su sitio y en buen estado de funcionamiento.
• Asegúrese de que se comprueba la ubicación del montaje para evitar riesgos durante la instalación, el desmontaje o el
desplazamiento y mientras se trabaja sobre la torre. Se debe prestar especial atención al estado del suelo, si está nivelado o
inclinado, así como a obstrucciones y a las condiciones del viento. El estado del suelo debe ser capaz de soportar la estructura de
la torre.
• A las torres se debe subir siempre desde el interior de la instalación usando la escalera.
• La elevación de componentes se debe realizar dentro del área de base efectiva de la torre; los componentes se suben
normalmente utilizando una cuerda.
• La torre solo se debe mover manualmente desde la base de la misma.
• Al mover la torre se debe tener cuidado de los riesgos situados sobre la cabeza (p. ej. cables eléctricos).
• No debe haber personas o materiales sobre la plataforma mientras la torre está siendo desplazada.
• Tenga cuidado con las cargas horizontales que pueden provocar inestabilidad en la torre. La fuerza lateral máxima es de 20 kg.
• No use cajas o escalones para obtener altura adicional. Si se necesita altura adicional, contacte con su distribuidor para conseguir
componentes extra.
• No eleve o cuelgue una torre móvil montada.
• Nunca se deben usar componentes dañados o componentes de otros sistemas de torre.
• Se deben instalar siempre estabilizadores cuando se especifique. Utilice el estabilizador que se muestra en la lista de
componentes en función de la altura de la torre.
• Cuando el viento supere la fuerza 4 Beaufort, interrumpa el uso de la torre.
• Si se prevé que el viento alcance la fuerza 6 Beaufort, amarre la torre a una estructura rígida.
• Si se pronostican vientos de Fuerza 8, desmonte la torre o retírela a un lugar resguardado.
VELOCIDADES DEL VIEN
FUERZA PICO MPH PICO KM/H PICO M/S ORIENTACIÓN
4 18 29 8.1 Brisa moderada - levanta polvo y papeles sueltos
6 31 50 13.9 Brisa fuerte - dificultad para usar paraguas
8 48 74 20.8 Fuerza de tempestad - caminar resulta difícil
CULDADO Y MANTENLMLENTO
• Mantenga limpio todo el equipamiento, especialmente espigas y casquillos donde se unen los laterales.
Las espigas deben encajar con facilidad en los casquillos. Lubrique con aceite ligero.
• Elimine la suciedad o la pintura de las patas ajustables con un cepillo ligero, lubrique ligeramente los
bloqueos de las patas.
• No golpee o martillee los componentes. No los arroje o deje caer sobre superficies duras.
• Lubrique ligeramente el mecanismo de resorte de los ganchos.
• Para el transporte y el almacenamiento, los componentes se guardan mejor en vertical.
• Se deben reparar o sustituir las piezas dañadas.
ESPAÑOL ENGLISHFRANÇAIS

12
Fig.2 Fig.3 Fig.4
ESTABLLLZADORES
Se deben utilizar estabilizadores, cuando se especifique, para garantizar la estabilidad
estructural de la torre.
Apriete ligeramente las abrazaderas superiores situadas por encima del sexto peldaño en cada montante de esquina. Posicione la
abrazadera inferior por encima del peldaño más bajo. Asegúrese de que el brazo inferior está tan horizontal como sea posible.
Posicione los estabilizadores de manera que las almohadillas de las patas estén aproximadamente equidistantes entre sí, como
se muestra en la Fig. 2. Ajuste el larguero y vuelva a colocar las abrazaderas de la forma necesaria para hacer contacto firme con
el suelo. Asegúrese de que los clips con pasador de cierre están en su sitio. Guando estén en la posición correcta, apriete las
abrazaderas con firmeza.
Para colocar la torre contra un muro, no retire el estabilizador; mueva en paralelo con el muro. (Fig.3)
Para situar la torre en una esquina, retire el estabilizador interior y coloque los dos exteriores en paralelo con el muro. (Fig.4)
Para Alturas de plataforma por debajo de 5,3 metros utilice estabilizador estándar x = 3053 mm
Para Alturas de plataforma por encima de 5,3 metros utilice estabilizador largo x = 4780 mm
ESPAÑOLENGLISH FRANÇAIS

13
INSTRUCTIONS DE MONTAGE
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

14
TRADE TOWER - 0.8m
1 2
3 4
5 6
x6
TRADE TOWER - 1.8m
1 2
3 4
5
7
6
8
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS DE MONTAGE / INSTRUCCIONES DE MONTAJE
MODEL / MODÈLE / MODELO: AL-Q0100

15
TRADE TOWER - 1.8m
1 2
3 4
5
7
6
8
x6
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS DE MONTAGE / INSTRUCCIONES DE MONTAJE
MODEL / MODÈLE / MODELO: AL-Q0105

16

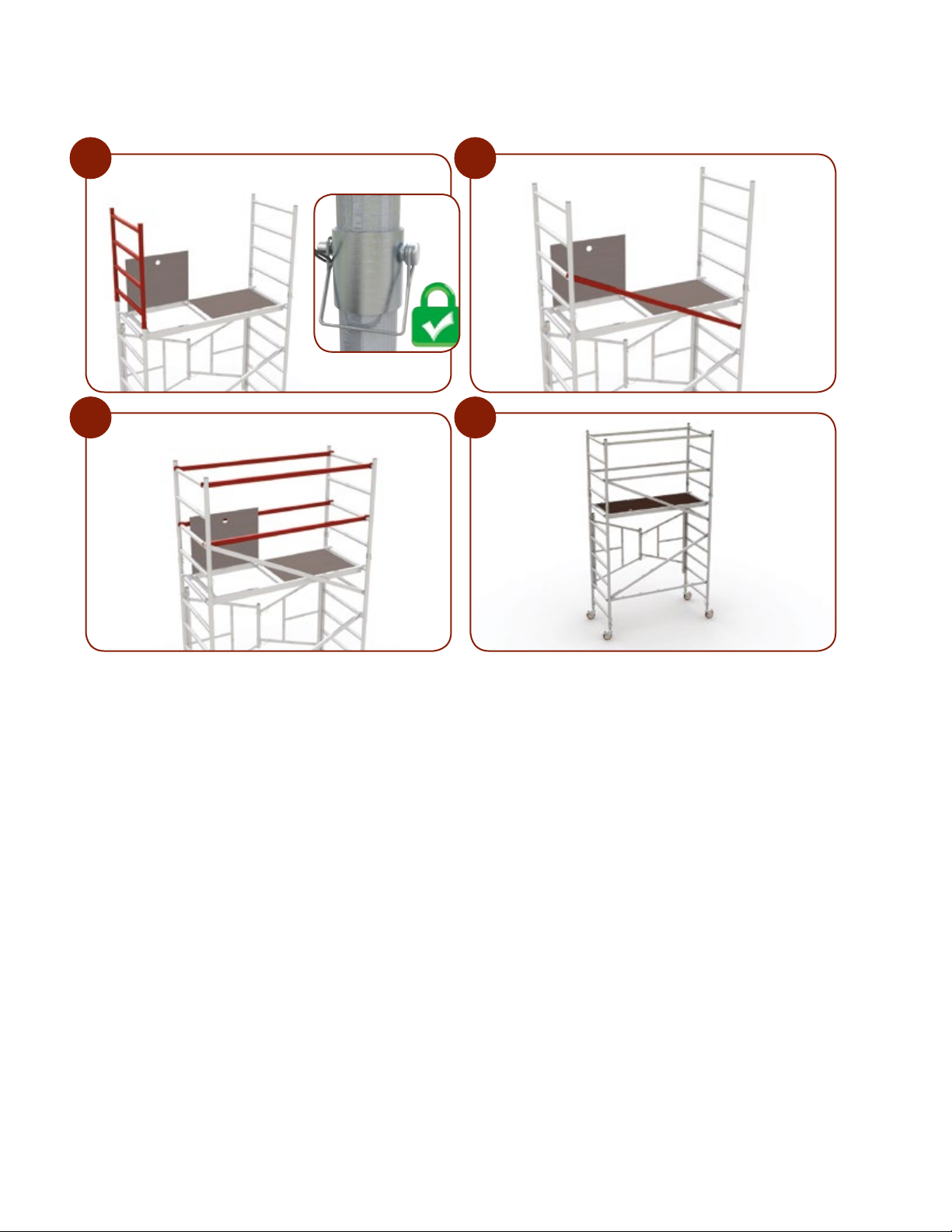

TRADE TOWER - 1.8m
9 10
11 12
TRADE TOWER - 3.5m
1 2
3 4
5
7
6
8

17
TRADE TOWER - 3.5m
1 2
3 4
5
7
6
8
x6
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS DE MONTAGE / INSTRUCCIONES DE MONTAJE
MODEL / MODÈLE / MODELO: AL-Q0106

18

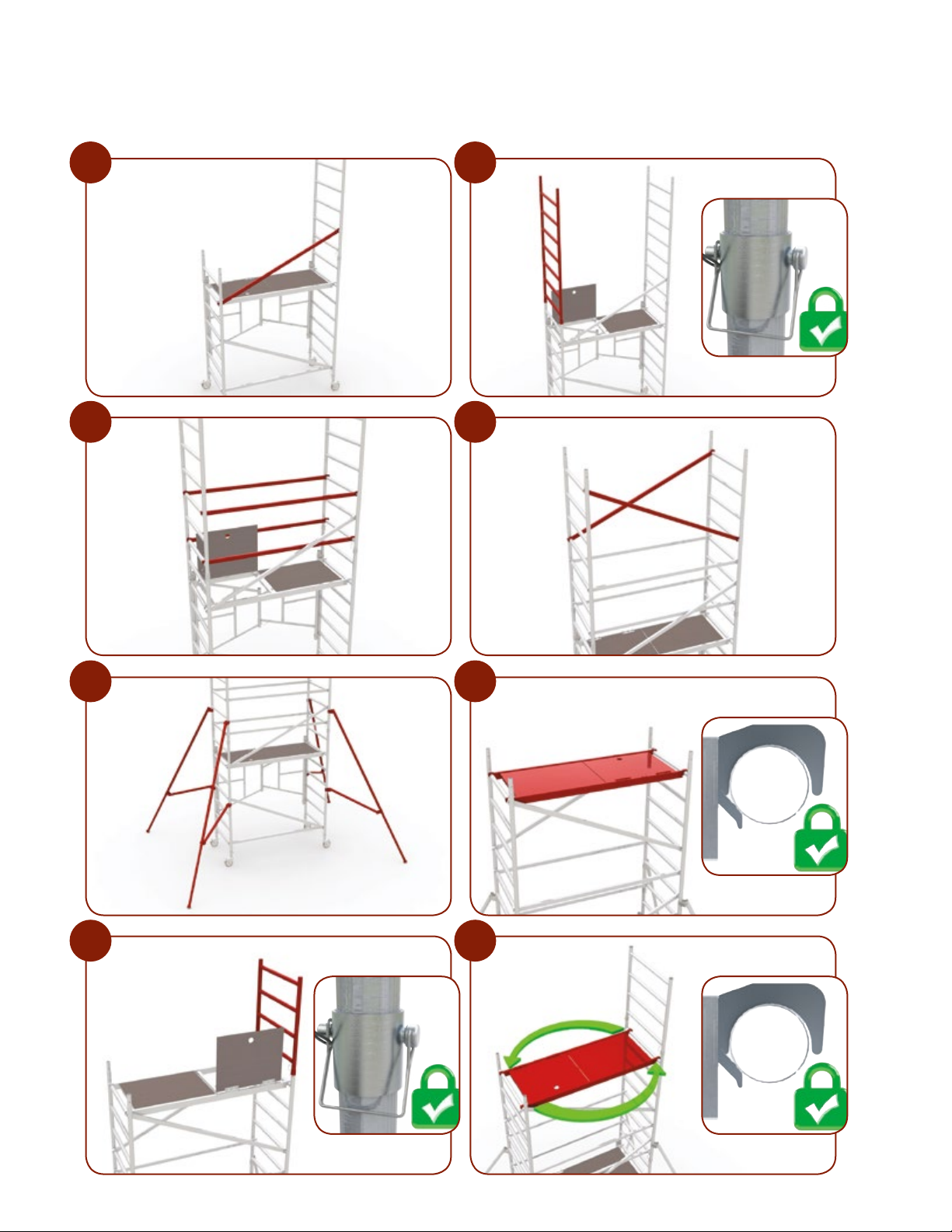

TRADE TOWER - 3.5m
9
13
10
14
11
15
12
16

19
TRADE TOWER - 3.5m
17 18
19 20

20
TRADE TOWER - 5.3m
1 2
3 4
5
7
6
8
x6
TRADE TOWER - 5.3m
9
13
10
14
11
15
12
16
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS DE MONTAGE / INSTRUCCIONES DE MONTAJE
MODEL / MODÈLE / MODELO: AL-Q0107
