Mi-Heat Heizsysteme E51 User manual

Einsatzbereich
Der E51 Thermostat kann zur Regelung von Fußbodenheizsystemen wie z.B. elektrischen Heizmatten oder Heizfolien, sowie für NC-Stellventile (normally closed /
stromlos geschlossen) für wassergeführte Bodenheizungen eingesetzt werden. Über das Wochenprogram sorgt das Thermostat dafür, dass die gewünschte
Temperatur zur gewünschten Zeit zur Verfügung steht.
Wichtige Hinweise
•Wir empfehlen, die Montage des Temperaturreglers und der Heizanlage Fachkräften zu überlassen.
•Die elektrischen Verbindungen und den Netzanschluss des Gerätes sollten nur qualifizierte Elektrofachkräfte ausführen.
•Trennen Sie die Leitungen vom Strom bevor Sie ein Thermostat installieren, überprüfen oder austauschen.
•Den Schaltplan und die Montagehinweise zum Gerät finden Sie in dieser Anleitung.
•Die Herstellergarantie erstreckt sich nicht auf Fehlfunktionen des Gerätes, die infolge mechanischer Beschädigung, fehlerhafter Montage, unsachgemäßer
Handhabung und bei der Nutzung für Zwecke oder Bedingungen die nicht in der vorliegenden Montage- und Gebrauchsanweisung aufgeführt sind,
entstehen.
Steuerung und Einstellungen
Bildschirmaufbau
Funktionssymbole
Ereignisse
Sonstiges
Funktionsbeschreibung
•MODUS „Frostschutz“
•Wenn Sie im Winter für lange Zeit den Raum nicht nutzen, ist es empfehlenswert, den Modus „Frostschutz“ zu aktivieren, um Gebäudeschäden zu
vermeiden.
•MODUS „Temperatur halten“
•Das Thermostat hält die für den Raum eingestellte Temperatur. Setzen Sie die Bodentemperatur nicht höher als die vom Bodenbelagshersteller
angegebene maximal Temperatur.
•MODUS „Programm“
In Abhängigkeit von Tageszeit und Wochentag regelt das Thermostat die Heizung automatisch auf die gewählten Temperaturen. Um Schäden
vorzubeugen, setzen Sie die Bodentemperatur nicht höher als die vom Bodenbelagshersteller angegebene maximal Temperatur.
Seite 1-7
Page 8-16
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Deutschland
Tel.: +49 (0) 4941-6971930 | Web: mi-heat.de | Mail: info@infrarot-fussboden.de
BEDIENUNGSANLEITUNG
USER MANUAL

2
Sicherheitshinweise
Trennen Sie die Leitungen von der Spannung bevor Sie ein Thermostat installieren, überprüfen oder austauschen. Die Arbeiten an elektrischen Verbindungen
und dem Netzanschluss des Gerätes dürfen nur von qualifizierten Elektrofachkräften durchgeführt werden. Andernfalls erlischt die Garantie. Es dürfen nur
Kunststoffunterputzdosen für die Thermostatinstallation eingesetzt werden. Stellen Sie während der Installation des Wellrohrs und nochmals vor der
Verlegung des Estrichs sicher, dass der Sensor im Wellrohr verlegt und wieder herausgenommen werden kann.
Achtung!
Der Bodensensor fungiert als Temperaturbegrenzer. Die max. Temperatur muss in den „Erweiterten Einstellungen“ festgelegt werden (siehe Seite 6).
Empfohlene Einstellungen:
•Max. Temperatur Fliesenboden: + 45 ° C
•Max. Temperatur Holz-, Laminatboden: + 27 ° C
•Max. Temperatur Vinyl-, PVC-Boden: es ist die vom Bodenbelagshersteller angegebene maximal Temperatur einzustellen

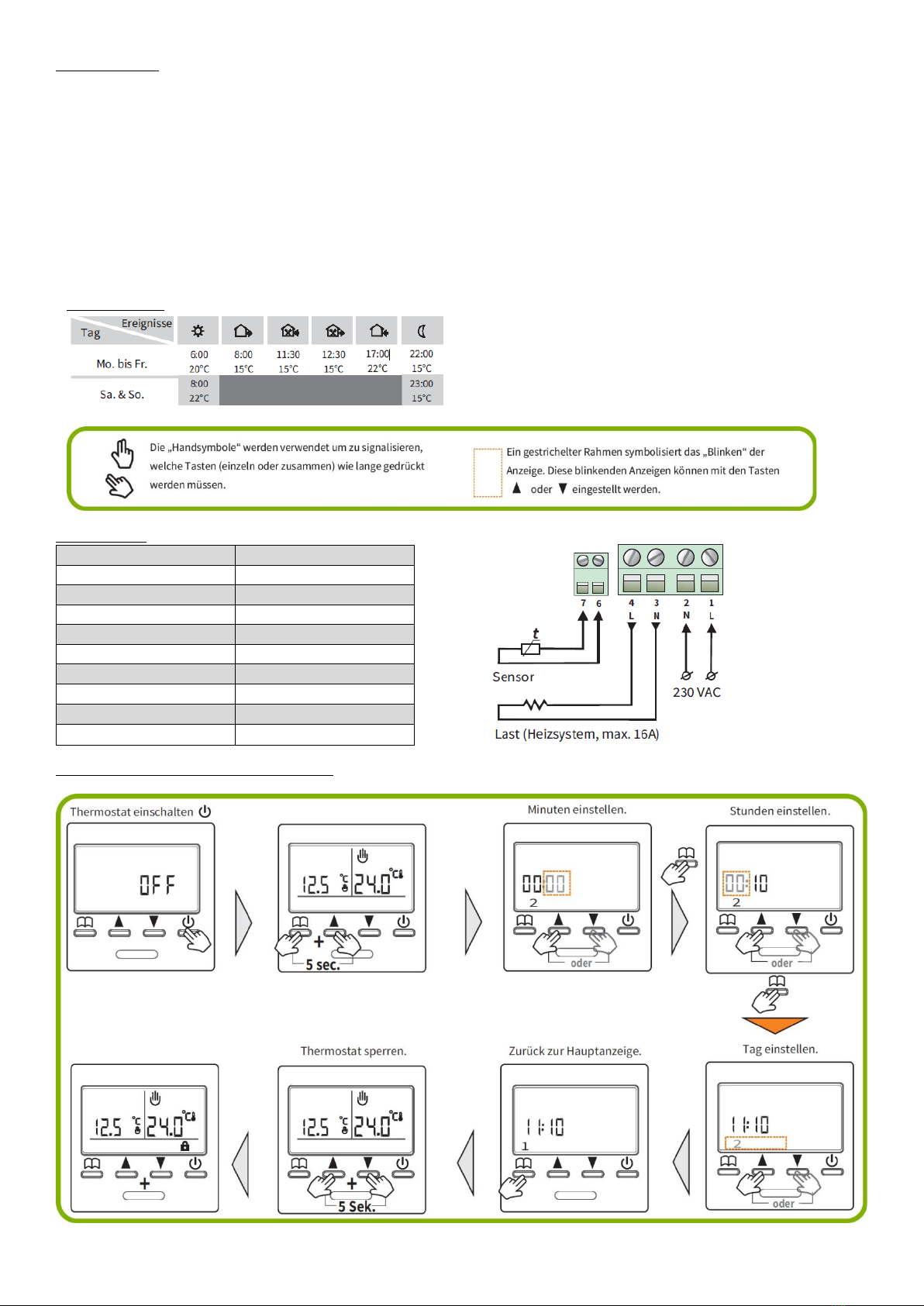

Werkeinstellungen
Technische Daten Schaltplan
Spannung
230 VAC, 50-60 Hz
Max. Schaltleistung
16A
Stromverbrauch
2 W
Gewicht
150g
Abmessungen
86x90x43mm
IP-Schutz
IP20
Umgebungstemperaturbereich
+5 bis +50°C
Temperatureinstellbereich
+5 bis +90°C
Farbe
Weiß
Bodensensor R25°C
10kOhm
Tag und Uhrzeit einstellen (anpassen Tag und Uhrzeit)

3
Thermostat Anzeige sperren / entsperren
Modus „Temperatur halten“ (Haltetemperatur einstellen)
Betriebsmodus wechseln (Modus auswählen)

4

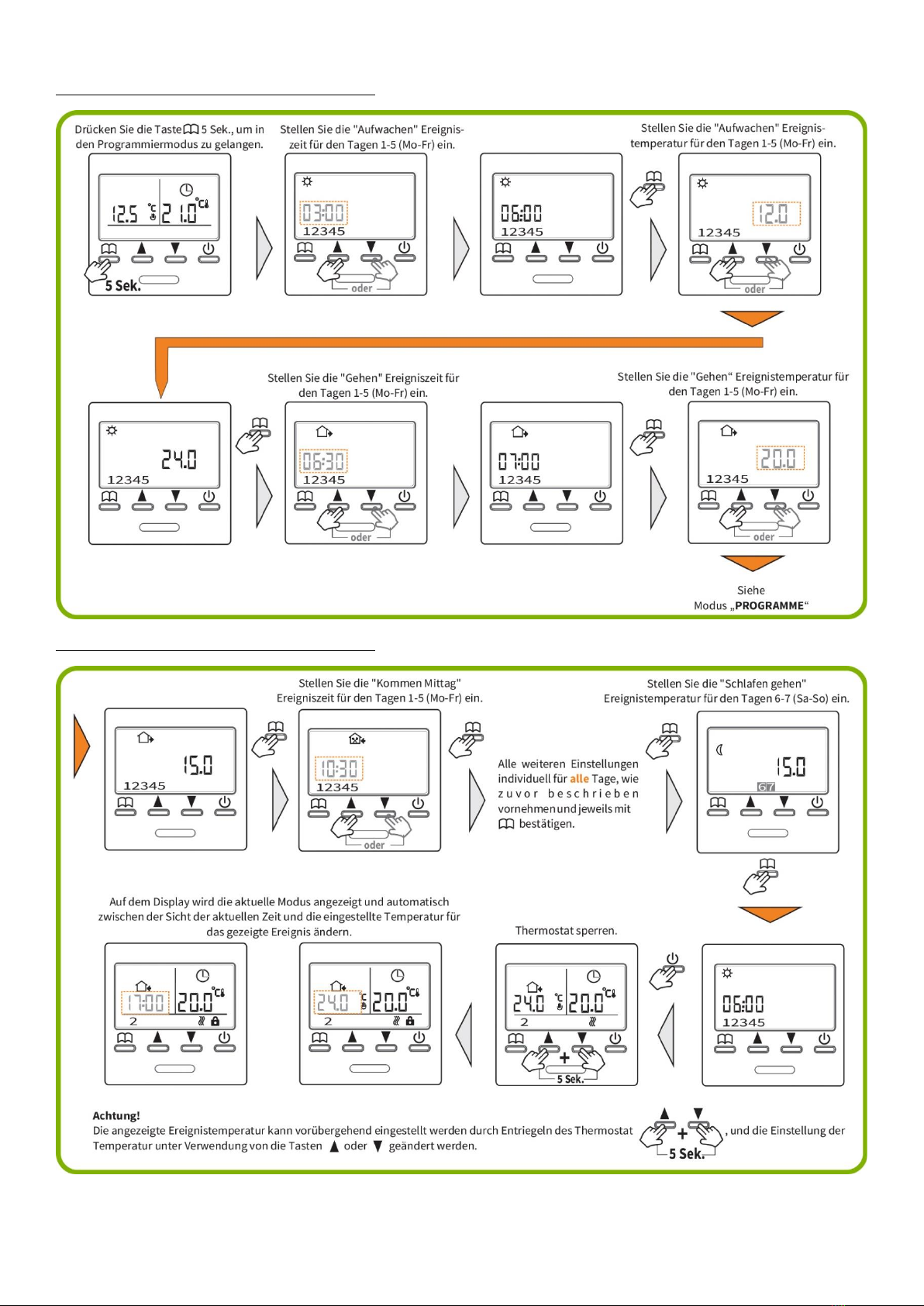

Modus „Programme“ (Zeit und Temperatur einstellen) –Teil 1
Modus „Programme“ (Zeit und Temperatur einstellen) – Teil 2

5

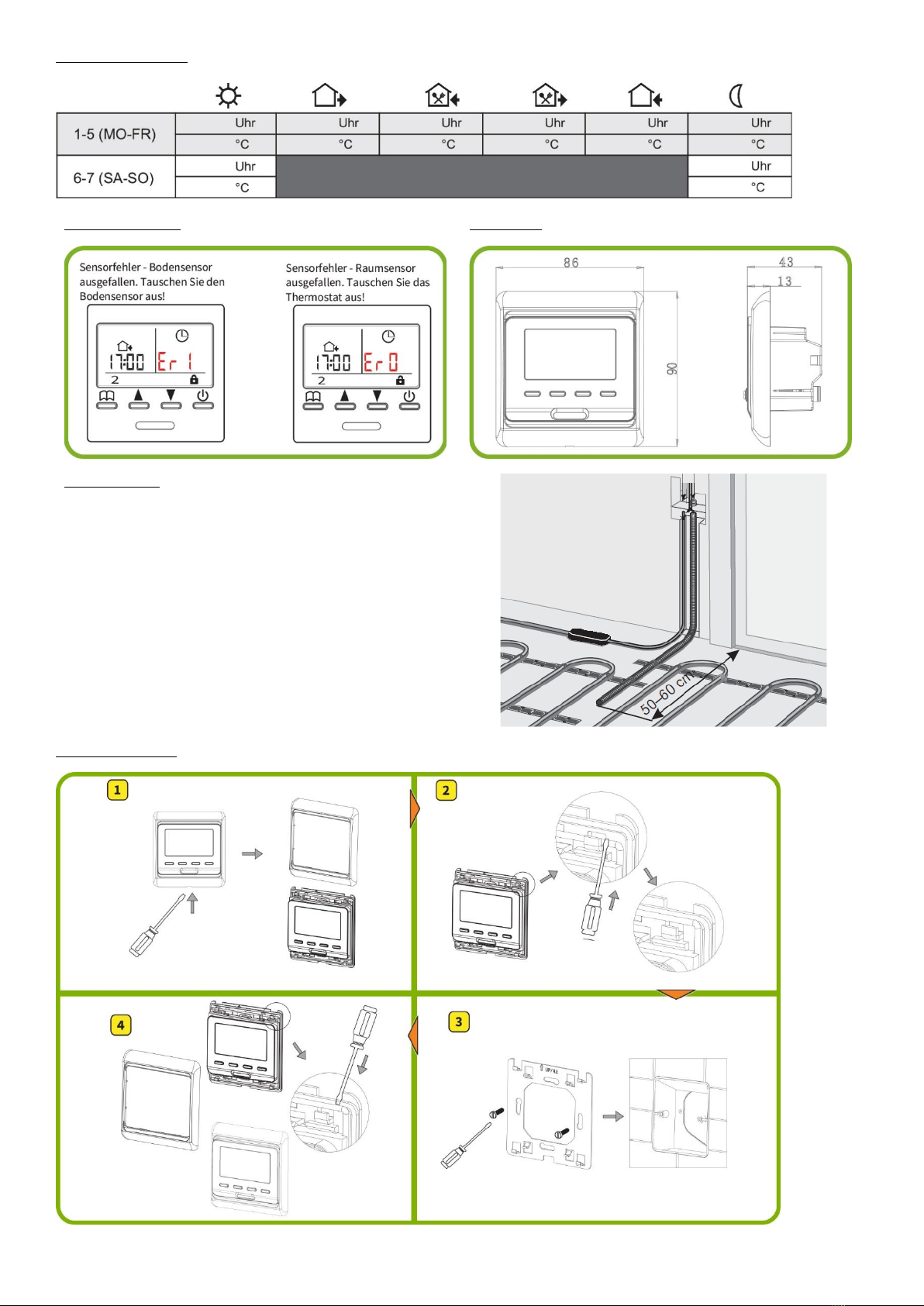

Persönliche Einstellungen
Notieren Sie hier Ihre vorgenommenen Einstellungen.
Sensor Fehlerhinweise
Abmessungen
Sensor Installation
Wir empfehlen, den Bodensensor in einem Wellrohr (Ø 16mm –s. Bild)
zu verlegen, um diesen im Fall eines Fehlers problemlos austauschen zu
können.
Für Informationen, wie Sie den Bodensensor auf Ihrer Heizung anbringen
müssen, lesen Sie bitte die Installations- und Betriebsanleitung Ihrer Heizmatte.
Thermostat Installation

6

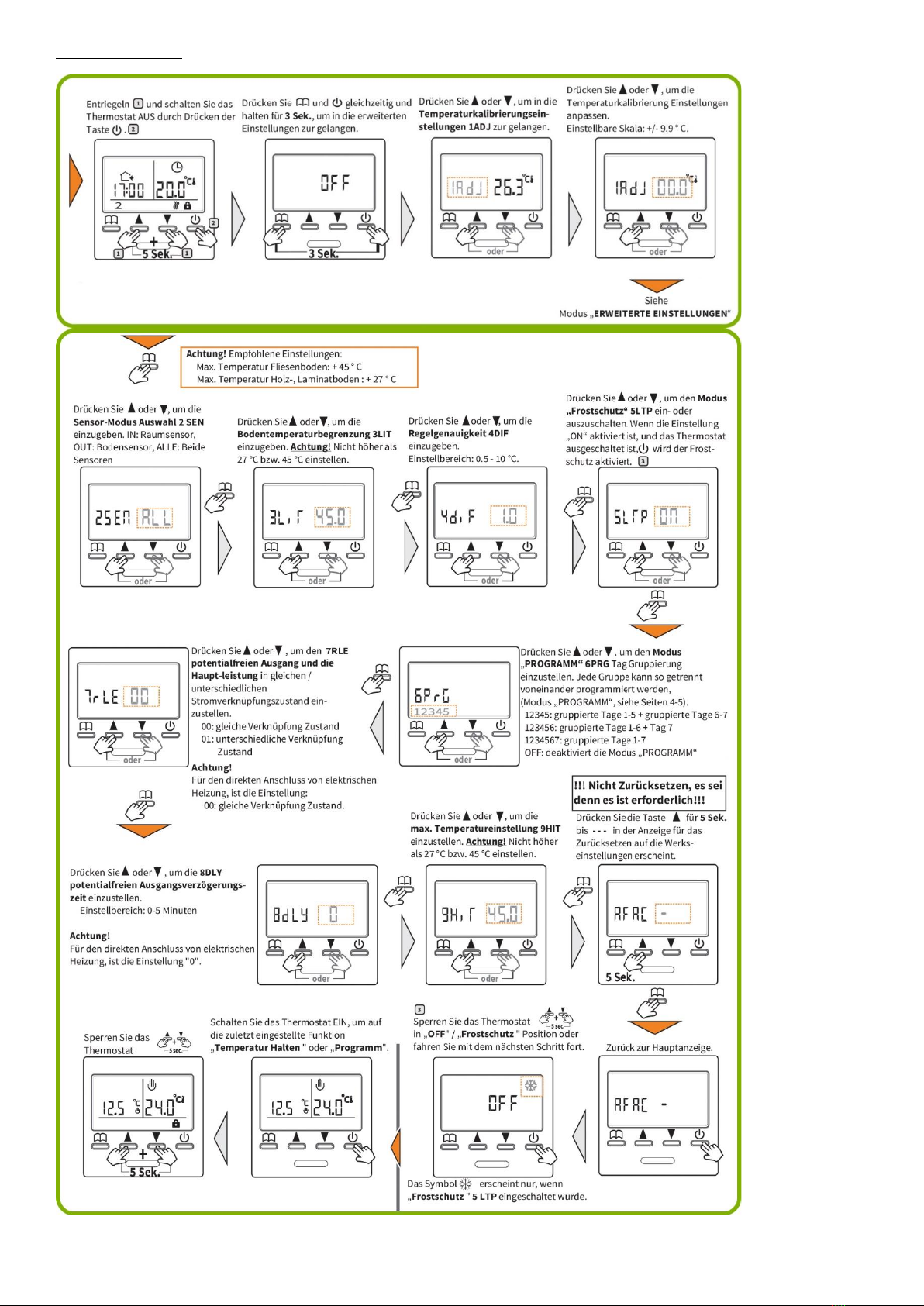

Erweiterte Einstellungen

7
Entsorgungshinweis
Dieses Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind
entsprechend der Elektro- und Elektronik-Altgeräte Richtlinie über die örtlichen
Sammelstellen für Elektronik-Altgeräte zu entsorgen.
Hinweis zur Konformität
Das CE-Zeichen ist ein Freiverkehrszeichen, dass sich ausschließlich an die
Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet
Dokumentation © 2022 Mi-Heat Heizsysteme GmbH
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert oder
vervielfältigt werden. Es ist möglich, dass das vorliegende Handbuch drucktechnische Mängel oder Druckfehler aufweist. Für Fehler technischer oder
drucktechnischer Art und ihre Folgen übernehmen wir keinerlei Haftung.
Mi-Heat Heizsysteme GmbH
Ol Streek 39a
26607 Aurich
Deutschland
Internet: mi-heat.de
E-Mail: info@infrarot-fussboden.de

8
Range of application
The E51 thermostat can be used to control floor heating systems such as electric heating mats or heating foils, as well as for NC control valves (normally closed)
for water-guided floor heating systems. Via the weekly programme, the thermostat ensures that the desired temperature is available at the desired time.
Important Notes
•We recommend leaving the installation of the temperature controller and the heating system to specialists.
•Only qualified electricians should carry out the electrical connections and the mains connection of the appliance.
•Disconnect the cables from the power supply before installing, checking or replacing a thermostat.
•The wiring diagram and installation instructions for the unit can be found in this manual.
•The manufacturer's warranty does not cover malfunctions of the appliance that occur as a result of mechanical damage, faulty installation, improper
handling and use for purposes or under conditions not specified in these instructions for installation and use.
Control and settings
Display layout
Function symbols
Events
Other
Functional description:
•MODE „Antifreeze“
If you do not use the room for a long time in winter, it is recommended to activate the "Frost protection" mode to avoid building damage.
•MODE „Hold temperature“
The thermostat maintains the temperature set for the room. Do not set the floor temperature higher than the maximum temperature specified by
the floor covering manufacturer.
•MODE „Program“
The thermostat maintains the temperature set for the room. Do not set the floor temperature higher than the maximum temperature specified by
the floor covering manufacturer.
Page 12-24
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Germany
Tel.: +49 (0)4941-6971930 | Web: mi-heat.com | Mail: info@infrarot-fussboden.de
USER MANUAL

9
Safety instructions
Disconnect the cables from the power supply before installing, checking or replacing a thermostat. Work on electrical connections and the mains connection of
the appliance may only be carried out by qualified electricians. Failure to do so will invalidate the warranty. Only plastic flush-mounted boxes may be used for
thermostat installation. During installation of the corrugated pipe and again before laying the screed, make sure that the sensor can be placed in the
corrugated pipe and removed again.
Attention!
The floor sensor functions as a temperature limiter. The max. temperature must be set in the "Advanced settings" (see page 13). Recommended settings:
•Max. Temperature tile floor: + 45 ° C
•Max. Temperature wood, laminate floor: + 27 ° C
•Max. Temperature vinyl, PVC flooring: the maximum temperature specified by the flooring manufacturer must be set.
Factory settings
Technical data Circuit diagram
Voltage
230 VAC, 50-60 Hz
Max. Switching capacity
16A
Power consumption
2 W
Weight
150g
Dimensions
86x90x43mm
IP protection
IP20
Ambient temperature range
+5 bis +50°C
Temperature setting range
+5 bis +90°C
Color
Weiß
Floor Sensor R25°C
10kOhm
Set day and time (adjust day and time)

10

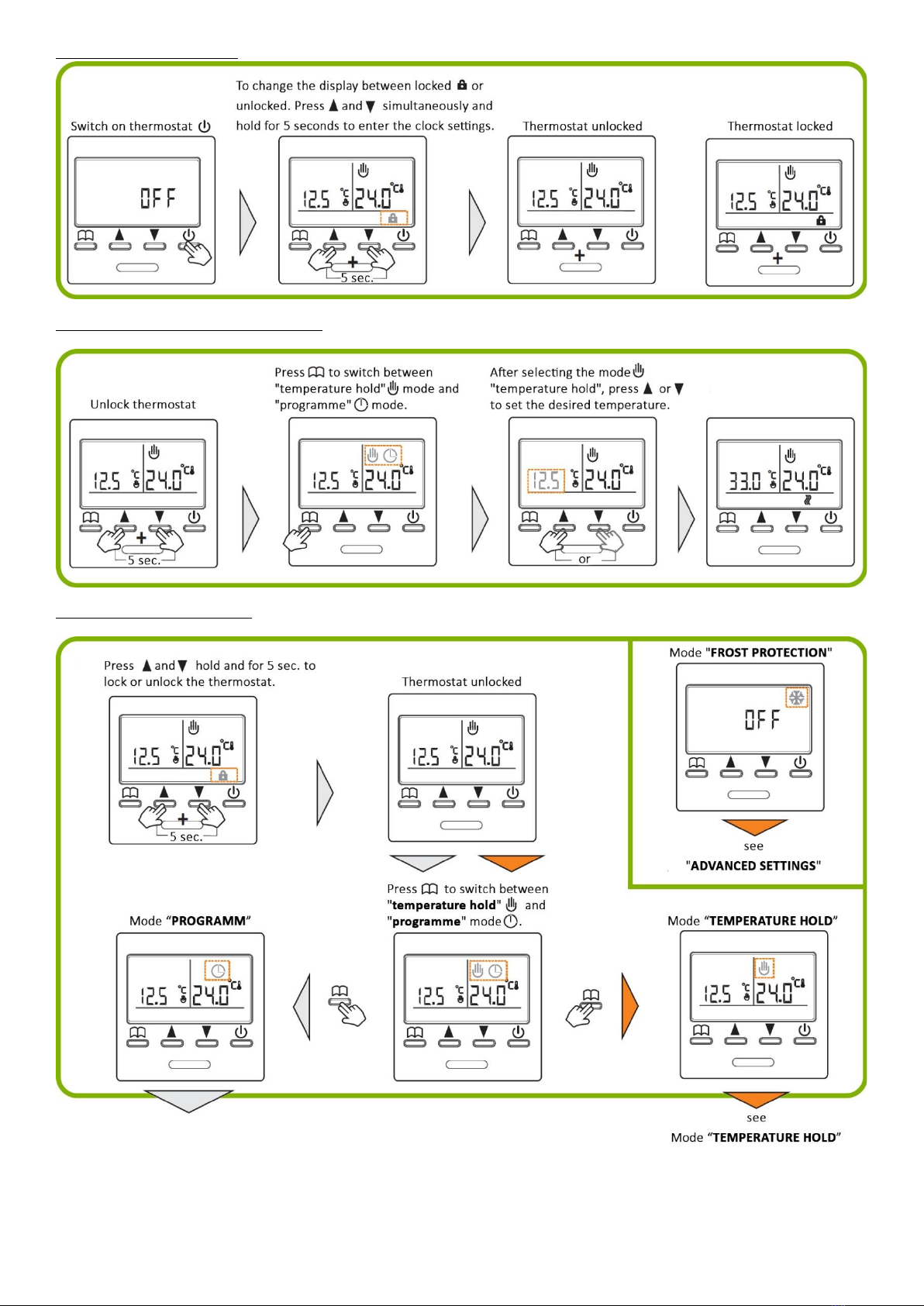

Lock / unlock thermostat operation
Hold temperature" mode (set holding temperature)
Change operating mode (select mode)

11
Programme mode (set time and temperature) - part 1
Programme mode (set time and temperature) - part 2

12
Personal settings
Make a note of the settings you have made here.
Sensor error indications
Dimensions
Sensor installation
We recommend installing the floor sensor in a corrugated tube (Ø 16mm -
see picture) in order to be able to replace it easily in the event of a fault.
For information on how to install the floor sensor on your heater, please read
the installation and operating instructions for your heating mat.
Thermostat installation

13
Advanced settings

14

15

16
Disposal note
Do not dispose of this appliance in household waste! Electronic devices must be
disposed of in accordance with the Waste Electrical and Electronic Equipment
Directive via the local collection points for waste electronic equipment.
Note on conformity
The CE mark is an over-the-counter mark that is addressed exclusively to the
authorities and does not imply any assurance of properties.
Documentation © 2022 Mi-Heat Heizsysteme GmbH
All rights reserved. No part of this manual may be reproduced or duplicated in any form without the written consent of the publisher. It is possible that this
manual contains typographical defects or printing errors. We accept no liability for errors of a technical or printing nature and their consequences.
Mi-Heat Heizsysteme GmbH
Ol Streek 39a
26607 Aurich
Germany
Internet: mi-heat.com
E-Mail: info@infrarot-fussboden.de
