Miele HS14 User manual

de Gebrauchsanweisung Bodenstaubsauger
en Vacuum cleaner operating instructions
fr Mode d'emploi pour aspirateur traîneau
nl Gebruiksaanwijzing stofzuigers
it Istruzioni d'uso per aspirapolvere a traino
M.-Nr. 09 753 340
HS14

de ................................................................................................................... 3
en ................................................................................................................... 25
fr ................................................................................................................... 48
nl ................................................................................................................... 70
it ................................................................................................................... 91
2

Sicherheitshinweise und Warnungen
Ihr Beitrag zum Umweltschutz
Gerätebeschreibung
Vor dem Gebrauch
Verwendung des mitgelieferten Zubehörs
Gebrauch
Anschlusskabel herausziehen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ein- und Ausschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Saugleistung wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Beim Saugen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Betrieb unterbrechen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Abstellen, Transportieren und Aufbewahren
Park-System für Saugpausen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Park-System zur Aufbewahrung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Wartung
Wo bekomme ich Staubbeutel und Filter?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Welche Staubbeutel und Filter sind richtig? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Wann tausche ich den Staubbeutel aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Wie tausche ich den Staubbeutel aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Wann tausche ich den Motorschutzfilter aus?. . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Wie tausche ich den Motorschutzfilter aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Wann tausche ich den Abluftfilter aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Wie tausche ich den Abluftfilter Air Clean aus?. . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Wie tausche ich die Abluftfilter ActiveAirClean 50 und HEPA AirClean 50 aus?. . 20
Abluftfilter umrüsten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Serviceanzeige mit Resettaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Wann tausche ich die Batterie am Funkhandgriff aus? . . . . . . . . . . . . . . . . . . . . . 21
Wie tausche ich die Batterie am Funkhandgriff aus? . . . . . . . . . . . . . . . . . . . . . . 21
Wann tausche ich die Fadenheber aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Wie tausche ich die Fadenheber aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Pflege
Störungen
Kundendienst
Garantiebedingungen
Nachkaufbares Zubehör
de - Inhalt
3

Dieser Staubsauger entspricht den vorgeschriebenen
Sicherheitsbestimmungen. Ein unsachgemäßer Ge-
brauch kann zu Schäden an Personen und Sachen füh-
ren.
Lesen Sie vor dem ersten Gebrauch des Staubsaugers
die Gebrauchsanweisung. Sie gibt wichtige Hinweise für
Sicherheit, Gebrauch und Wartung des Staubsaugers.
Dadurch schützen Sie sich und andere und vermeiden
Schäden an dem Staubsauger.
Bewahren Sie die Gebrauchsanweisung auf und geben
Sie diese an einen eventuellen Nachbesitzer weiter.
Bestimmungsgemäße Verwendung
~Dieser Staubsauger ist dazu bestimmt, im Haushalt und
in haushaltsähnlichen Umgebungen verwendet zu werden.
~Dieser Staubsauger ist nicht für den Gebrauch im Au-
ßenbereich bestimmt.
~Benutzen Sie den Staubsauger ausschließlich zum Auf-
saugen von trockenem Sauggut. Menschen und Tiere dür-
fen Sie mit dem Staubsauger nicht absaugen. Alle anderen
Anwendungsarten, Umbauten und Veränderungen sind un-
zulässig.
~Personen, die aufgrund ihrer physischen, sensorischen
oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, den Staubsauger sicher
zu bedienen, dürfen diesen Staubsauger nicht ohne Auf-
sicht oder Anweisung durch eine verantwortliche Person
benutzen.
de - Sicherheitshinweise und Warnungen
4

Kinder im Haushalt
~Kinder unter acht Jahren müssen vom Staubsauger fern-
gehalten werden, es sei denn, sie werden ständig beauf-
sichtigt.
~Kinder ab acht Jahren dürfen den Staubsauger nur ohne
Aufsicht bedienen, wenn ihnen die Bedienung des Staub-
saugers so erklärt wurde, dass sie den Staubsauger sicher
bedienen können. Kinder müssen mögliche Gefahren einer
falschen Bedienung erkennen können.
~Kinder dürfen den Staubsauger nicht ohne Aufsicht rei-
nigen oder warten.
~Beaufsichtigen Sie Kinder, die sich in der Nähe des
Staubsaugers aufhalten. Lassen Sie Kinder niemals mit
dem Staubsauger spielen.
~Die Batterien des Funkhandgriffs dürfen nicht in Kinder-
hände gelangen.
Technische Sicherheit
~Kontrollieren Sie den Staubsauger vor der Benutzung
auf sichtbare Schäden. Nehmen Sie einen beschädigten
Staubsauger nicht in Betrieb.
~Vergleichen Sie die Anschlussdaten auf dem Typen-
schild des Staubsaugers (Netzspannung und Frequenz)
mit denen des Elektronetzes. Diese Daten müssen unbe-
dingt übereinstimmen.
~Die Netzsteckdose muss über eine Sicherung 16 A oder
10 A träge abgesichert sein.
de - Sicherheitshinweise und Warnungen
5

~Eine Reparatur des Staubsaugers während der Garan-
tiezeit darf nur von einem von Miele autorisierten Kunden-
dienst ausgeführt werden, da sonst bei nachfolgenden
Schäden kein Garantieanspruch besteht.
~Benutzen Sie den Staubsauger nicht, wenn das An-
schlusskabel beschädigt ist. Lassen Sie ein beschädigtes
Anschlusskabel nur komplett mit der Kabeltrommel austau-
schen. Aus Sicherheitsgründen darf der Austausch nur von
einer von Miele autorisierten Fachkraft oder vom Miele
Werkkundendienst vorgenommen werden.
~Benutzen Sie das Anschlusskabel nicht zum Tragen des
Staubsaugers und ziehen Sie den Netzstecker nicht am
Anschlusskabel aus der Steckdose. Ziehen Sie das An-
schlusskabel nicht über scharfe Kanten und quetschen Sie
es nicht ein.
Vermeiden Sie häufiges Überfahren des Anschlusskabels.
Anschlusskabel, Netzstecker und Steckdose können be-
schädigt werden und Ihre Sicherheit gefährden.
~Beim Saugen – vor allem von Feinstaub, wie z. B. Bohrs-
taub, Sand, Gips, Mehl usw. – kommt es naturgemäß zu
elektrostatischen Aufladungen, die sich in bestimmten Si-
tuationen entladen können. Um die unangenehme Wirkung
der elektrostatischen Entladungen zu vermeiden, ist an der
Unterseite des Handgriffes eine Metalleinlage eingearbei-
tet. Achten Sie deshalb darauf, dass Ihre Hand diese Me-
talleinlage beim Saugen dauerhaft berührt.
de - Sicherheitshinweise und Warnungen
6

~Schalten Sie den Staubsauger immer nach dem Ge-
brauch, vor jedem Zubehörwechsel und vor jeder Reini-
gung / Wartung aus. Ziehen Sie den Netzstecker aus der
Steckdose.
~Tauchen Sie den Staubsauger niemals in Wasser und
reinigen Sie ihn nur trocken oder mit einem leicht feuchten
Tuch.
~Lassen Sie Reparaturen nur von einer von Miele autori-
sierten Fachkraft ausführen. Durch unsachgemäße Repa-
raturen können erhebliche Gefahren für den Benutzer ent-
stehen.
Sachgemäßer Gebrauch
~Benutzen Sie den Staubsauger nicht ohne Staubbeutel,
Motorschutzfilter und Abluftfilter.
~Wenn kein Staubbeutel eingesetzt ist, kann der Staub-
raumdeckel nicht geschlossen werden. Wenden Sie keine
Gewalt an.
~Saugen Sie keine Flüssigkeiten und keinen feuchten
Schmutz auf. Lassen Sie feucht gereinigte oder schampu-
nierte Teppiche und Teppichböden vor dem Absaugen
vollständig trocknen.
~Saugen Sie keinen Tonerstaub auf. Toner, der z. B. bei
Druckern oder Kopiergeräten verwendet wird, kann elek-
trisch leitfähig sein.
~Saugen Sie keine brennenden oder glühenden Gegen-
stände, wie z. B. Zigaretten oder scheinbar verloschene
Asche bzw. Kohle auf.
de - Sicherheitshinweise und Warnungen
7

~Saugen Sie keine leicht entflammbaren oder explosiven
Stoffe oder Gase auf und saugen Sie nicht an Orten, an
denen solche Stoffe gelagert sind.
~Vermeiden Sie beim Saugen mit einer Saugdüse oder
dem Saugrohr, in Kopfnähe zu kommen.
~Wichtig für den Umgang mit der Batterie des Funkhand-
griffs:
–Batterien nicht kurzschließen, nicht aufladen und nicht
ins Feuer werfen.
–Entsorgung der Batterie: Entnehmen Sie dem Funkhand-
griff die Batterie und entsorgen Sie diese über das öf-
fentliche Sammelsystem. Werfen Sie die Batterie nicht in
den Hausmüll.
Zubehör
~Fassen Sie beim Saugen mit einer Miele Turbobürste
nicht in die laufende Bürstenwalze.
~Achten Sie beim Saugen mit dem Funkhandgriff ohne
aufgestecktes Zubehör darauf, dass der Handgriff nicht
beschädigt ist.
~Verwenden Sie nur Staubbeutel, Filter und Zubehör mit
dem "Original Miele"-Logo. Nur dafür kann der Hersteller
die Sicherheit gewährleisten.
Miele haftet nicht für Schäden, die durch bestimmungs-
widrigen Gebrauch, falsche Bedienung und infolge von
Nichtbeachtung der Sicherheitshinweise und Warnun-
gen verursacht werden.
de - Sicherheitshinweise und Warnungen
8

Entsorgung der Verkaufsver-
packung
Die Verpackung schützt den Staubsau-
ger vor Transportschäden. Die Verpa-
ckungsmaterialien sind nach umwelt-
verträglichen und entsorgungstechni-
schen Gesichtspunkten ausgewählt
und deshalb recycelbar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ge-
ben Sie die Verpackung zur Entsor-
gung in die dualen Systeme (z. B. gel-
ber Sack / gelbe Tonne).
Entsorgung der Staubbeutel
und der eingesetzten Filter
Staubbeutel und Filter sind aus umwelt-
verträglichen Materialien hergestellt.
Die Filter können Sie über den norma-
len Hausmüll entsorgen. Dies trifft auch
auf den Staubbeutel zu, sofern er kei-
nen im Hausmüll verbotenen Schmutz
enthält.
Entsorgung des Altgerätes
Entnehmen Sie vor der Entsorgung des
Altgerätes den Staubbeutel und die ein-
gesetzten Filter und geben Sie diese
Teile in den Hausmüll.
Elektrische und elektronische Altgeräte
enthalten vielfach noch wertvolle Mate-
rialien. Sie enthalten aber auch schädli-
che Stoffe, die für ihre Funktion und Si-
cherheit notwendig waren. Im Restmüll
oder bei falscher Behandlung können
diese der menschlichen Gesundheit
und der Umwelt schaden. Geben Sie
Ihr Altgerät deshalb auf keinen Fall in
den Restmüll.
Nutzen Sie stattdessen die von Ihrem
Wohnort eingerichtete Sammelstelle zur
Rückgabe und Verwertung elektrischer
und elektronischer Altgeräte. Informie-
ren Sie sich gegebenenfalls bei Ihrem
Händler.
Bitte sorgen Sie dafür, dass Ihr Altgerät
bis zum Abtransport kindersicher auf-
bewahrt wird.
de - Ihr Beitrag zum Umweltschutz
9

de - Gerätebeschreibung
10

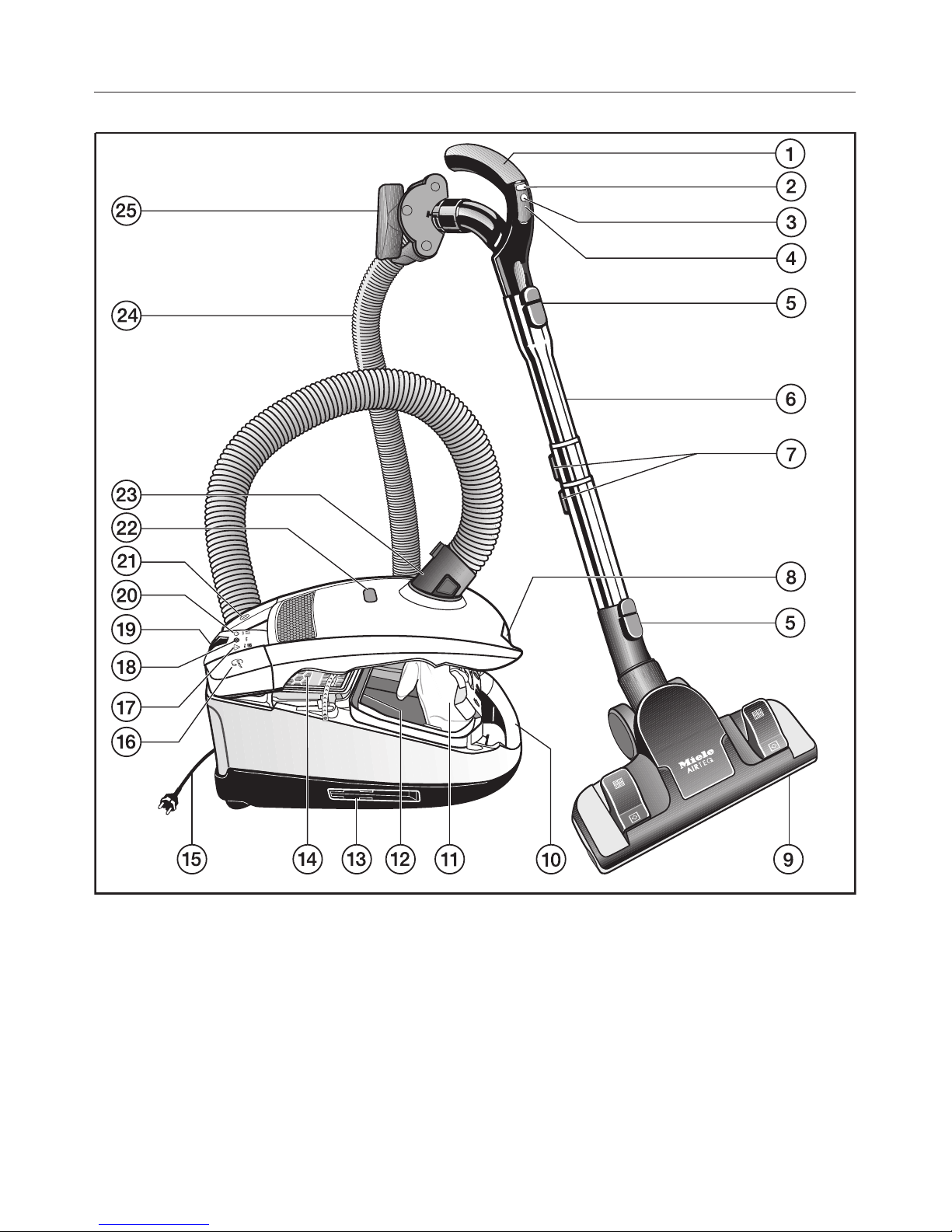

Die Abbildung zeigt die Maximalausstattung des Staubsaugers.
aHandgriff
bTasten +/-zum Einstellen der Saugleistung
cTaste Stand-by -für kurze Saugpausen
dLED
eEntriegelungstaste
fTeleskopsaugrohr *
gVerstellknöpfe für Teleskopsaugrohr *
hEntriegelungstaste für Staubraumdeckel
iBodendüse *
jTragegriff
kStaubbeutel
lMotorschutzfilter
mPark-System zur Aufbewahrung (an beiden Seiten des Staubsaugers)
nAbluftfilter *
oAnschlusskabel
pFußtaste für automatische Kabelaufwicklung !
qAnzeigelampe Thermoschutz §
rServiceanzeige mit Resettaste [
sPark-System für Saugpausen
tAnzeigelampe Stand-by -
uFußtaste Ein / Aus s
vStaubbeutel-Wechselanzeige
wSaugstutzen
xSaugschlauch
yZubehörhalter
*je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unter-
schiedlich bzw. nicht vorhanden.
de - Gerätebeschreibung
11

Die in den Kapiteln angegebenen
Abbildungen finden Sie auf den Aus-
klappseiten am Ende dieser Ge-
brauchsanweisung.
Vor dem Gebrauch
Saugschlauch anschließen (Abb. 1)
^Stecken Sie den Saugstutzen bis
zum deutlichen Einrasten in die
Saugöffnung des Staubsaugers. Füh-
ren Sie dazu die Einführhilfen beider
Teile aufeinander zu.
Saugschlauch abnehmen (Abb. 2)
^Drücken Sie die Entriegelungstasten
seitlich am Saugstutzen und ziehen
Sie ihn aus der Saugöffnung.
Saugschlauch und Handgriff zusam-
menstecken (Abb. 3)
^Stecken Sie den Saugschlauch bis
zum deutlichen Einrasten in den
Handgriff.
Handgriff und Teleskopsaugrohr zu-
sammenstecken (Abb. 4)
^Stecken Sie den Handgriff bis zum
deutlichen Einrasten in das Teleskop-
saugrohr. Führen Sie dazu die Ein-
führhilfen beider Teile aufeinander
zu.
^Drücken Sie die Entriegelungstaste,
wenn Sie die Teile voneinander tren-
nen möchten und ziehen Sie den
Handgriff mit einer leichten Drehung
aus dem Teleskopsaugrohr.
Je nach Modell verfügt Ihr Staubsauger
über eines der folgenden Teleskop-
saugrohre.
–zweiteiliges Teleskopsaugrohr
–dreiteiliges Teleskopsaugrohr
Zweiteiliges Teleskopsaugrohr ein-
stellen (Abb. 5)
Dieses Teleskopsaugrohr besteht aus
zwei ineinander gesteckten Rohrteilen,
die Sie auf die jeweils bequemste Län-
ge auseinander ziehen können.
^Drücken Sie den Verstellknopf und
stellen Sie das Teleskopsaugrohr auf
die gewünschte Länge ein.
Dreiteiliges Teleskopsaugrohr ein-
stellen (Abb. 6)
Dieses Teleskopsaugrohr besteht aus
drei ineinander gesteckten Rohrteilen.
aDrücken Sie die Entriegelungstaste
des unteren Rohrteils und ziehen Sie
es bis zum deutlichen Einrasten hin-
aus. Drücken Sie diese Entrie-
gelungstaste auch, wenn Sie das
Rohrteil wieder einschieben möch-
ten. Die Verriegelung rastet deutlich
ein.
bDrücken Sie den Verstellknopf und
stellen Sie das Teleskopsaugrohr auf
die gewünschte Länge ein.
Bodendüse aufstecken (Abb. 7)
^Stecken Sie die Bodendüse nach
links und rechts drehend auf das Te-
leskopsaugrohr, bis die Verriegelung
deutlich einrastet.
de
12

^Drücken Sie die Entriegelungstaste,
wenn Sie die Bodendüse vom Tele-
skopsaugrohr abnehmen möchten.
Bodendüse einstellen (Abb. 8,9+10)
Die Bodendüse ist für das tägliche Sau-
gen von Teppichen, Teppichböden und
unempfindlichen Hartböden geeignet.
Für andere Bodenbeläge empfehlen wir
die Verwendung spezieller Miele Bürsten
(siehe Kapitel "Nachkaufbares Zubehör").
Beachten Sie in erster Linie die Rei-
nigungs- und Pflegeanweisung Ihres
Bodenbelag-Herstellers.
Saugen Sie Teppiche und Teppichbö-
den mit versenkten Borsten:
^Drücken Sie die Fußtaste %.
Saugen Sie unempfindliche Hartböden
mit herausgestellten Borsten:
^Drücken Sie die Fußtaste ).
Saugen Sie Böden mit sehr tiefen
Fugen oder Ritzen immer mit der
Bodendüse mit herausgestellten
Borsten.
Bodendüse AirTeQ (Abb. 10)
Diese Bodendüse ist speziell darauf
ausgelegt, gute Reinigungsergebnisse
bei niedrigem Energiebedarf zu erzie-
len. Sie ist besonders strömungsgüns-
tig und saugstark.
,Erscheint Ihnen die Schiebekraft
der Bodendüse AirTeQ zu hoch, so
reduzieren Sie die Saugleistung, bis
sich die Bodendüse leicht schieben
lässt (siehe Kapitel "Gebrauch -
Saugleistung wählen").
Aktivierung der Abluftfilter-Wechsel-
anzeige
Je nach Modell ist serienmäßig einer
der folgenden Abluftfilter eingesetzt
(Abb. 11).
aAir Clean
bActiveAirClean 50 (schwarz)
cHEPA AirClean 50 (weiß)
Ist Ihr Staubsauger mit einem Abluftfil-
ter boder causgestattet, so ist die Ab-
luftfilter-Wechselanzeige zu aktivieren.
^Drücken Sie die Entriegelungstaste in
der Griffmulde und klappen Sie den
Staubraumdeckel bis zum Einrasten
nach oben auf (Abb. 12).
^Entfernen Sie den Hinweisstreifen
(Abb. 13).
^Drücken Sie die Abluftfilter-Wechsel-
anzeige ~(Abb. 14).
^Nach ca. 10 - 15 Sekunden erscheint
am linken Rand des Anzeigefeldes
ein schmaler roter Farbstreifen
(Abb. 15).
^Schließen Sie den Staubraumdeckel
bis zum Einrasten der Verriegelung
und achten Sie darauf, dass der
Staubbeutel dabei nicht eingeklemmt
wird.
Funktion der Abluftfilter-Wechselan-
zeige
Die Abluftfilter-Wechselanzeige zeigt
die Nutzungsdauer des Abluftfilters an.
Nach ca. 50 Betriebsstunden, was in
etwa der durchschnittlichen Nutzung ei-
nes Jahres entspricht, ist das Anzeige-
feld rot ausgefüllt (Abb. 16).
de
13

Verwendung des mitgelieferten
Zubehörs (Abb. 17)
Folgendes Zubehör liegt bei:
aSaugpinsel mit Naturborsten
Zum Absaugen von Profilleisten so-
wie verzierten, geschnitzten oder be-
sonders empfindlichen Gegenstän-
den.
Der Pinselkopf ist drehbar und kann
dadurch in die jeweils günstigste
Stellung gedreht werden.
bPolsterdüse
Zum Absaugen von Polstermöbeln,
Matratzen, Kissen, Vorhängen usw.
cFugendüse
Zum Aussaugen von Falten, Fugen
und Ecken.
dZubehörhalter für die drei Zube-
hörteile (Abb. 18)
Die Positionierung der Zubehörteile
ist jeweils durch Symbole am Zube-
hörhalter gekennzeichnet.
^Stecken Sie den Zubehörhalter bei
Bedarf bis zum deutlichen Einrasten
auf den Anschlussstutzen am Hand-
griff oder auf den Saugstutzen am
Staubsauger.
Einzelne Modelle sind serienmäßig mit
einem der folgenden Zubehörteile aus-
gestattet, die nicht abgebildet sind.
–Bodendüse Classic Allergotec
–Turbobürste
Diesen Staubsaugern liegt eine separa-
te Gebrauchsanweisung des entspre-
chenden Zubehörteils bei.
Bodendüse (Abb. 19)
Auch geeignet zum Absaugen von
Treppenstufen.
,Saugen Sie Treppen aus Sicher-
heitsgründen von unten nach oben
ab.
Gebrauch
Anschlusskabel herausziehen (Abb.
20)
^Ziehen Sie das Anschlusskabel bis
zur gewünschten Länge heraus
(max. ca. 6,5 m).
^Stecken Sie den Netzstecker in die
Steckdose.
,Das Anschlusskabel müssen Sie
bei einer Betriebszeit von länger als
30 Minuten komplett herausziehen.
Gefahr der Überhitzung und Schädi-
gung.
Aufrollen (Abb. 21)
^Ziehen Sie den Netzstecker aus der
Steckdose.
^Treten Sie kurz die Fußtaste für die
automatische Kabelaufwicklung –
das Anschlusskabel rollt automatisch
auf.
Ein- und Ausschalten (Abb. 22)
^Treten Sie die Fußtaste Ein / Aus s.
^Die Anzeigelampe Stand-by -am
Staubsauger leuchtet.
de
14

Sie haben drei Möglichkeiten den
Staubsauger einzuschalten. Die Anzei-
gelampe Stand-by -am Staubsauger
erlischt jeweils. Jeder Tastendruck am
Funkhandgriff wird durch Leuchten der
LED angezeigt.
–Drücken Sie die Taste Stand-by -
am Funkhandgriff (Abb. 23).
Bei der Erstinbetriebnahme schaltet
sich der Staubsauger in der Leistungs-
stufe "Auto" ein.
Ab dem nächsten Gebrauch schaltet
sich der Staubsauger in der zuletzt ge-
wählten Leistungsstufe ein.
– Drücken Sie die Taste +am Funk-
handgriff (Abb. 24).
Der Staubsauger schaltet sich in der
Leistungsstufe "max." ein.
– Drücken Sie die Taste -am Funk-
handgriff (Abb. 24).
Der Staubsauger schaltet sich in der
Leistungsstufe "min." ein.
Saugleistung wählen
Sie können die Saugleistung des
Staubsaugers der jeweiligen Saugsitua-
tion anpassen. Durch Reduzierung der
Saugleistung verringern Sie die Schie-
bekraft an der Bodendüse deutlich.
min. = reduzierte Saugleistung
Auto = automatische Anpassung der
Saugleistung an den Boden-
belag
Saugen Sie keine leichten Stoffe
oder Gardinen mit der Saugleis-
tungsstufe "Auto". Solche Teile kön-
nen angesaugt und eventuell be-
schädigt werden.
max.= maximale Saugleistung
^Drücken Sie die Taste +oder -am
Funkhandgriff, um die gewünschte
Saugleistung zu wählen (Abb. 24).
Die aktuelle Leistungsstufe leuchtet am
Staubsauger jeweils gelb.
,Wenn Sie die Bodendüse
AirTeQ nutzen und Ihnen dabei die
Schiebekraft zu hoch erscheint, so
reduzieren Sie die Saugleistung, bis
sich diese Bodendüse leicht schie-
ben lässt.
Beim Saugen (Abb. 25)
^Ziehen Sie den Staubsauger beim
Saugen wie einen Schlitten hinter
sich her. Sie können den Staubsau-
ger auch aufrecht stehend benutzen,
z. B. beim Absaugen von Treppen
oder Gardinen.
,Beim Saugen – vor allem von
Feinstaub, wie z. B. Bohrstaub,
Sand, Gips, Mehl usw. – kommt es
naturgemäß zu elektrostatischen
Aufladungen, die sich in bestimmten
Situationen entladen können. Um
die unangenehme Wirkung der elek-
trostatischen Entladungen zu ver-
meiden, ist an der Unterseite des
Handgriffes eine Metalleinlage ein-
gearbeitet. Achten Sie deshalb da-
rauf, dass Ihre Hand diese Metall-
einlage beim Saugen dauerhaft be-
rührt.
de
15

Betrieb unterbrechen (Abb. 23)
In kurzen Saugpausen können Sie den
Betrieb des Staubsaugers unterbrechen.
^Drücken Sie dazu die Taste Stand-by
-am Funkhandgriff.
,Lassen Sie den Staubsauger
nicht dauerhaft im Stand-by-Modus,
sondern nur für kurze Saugpausen.
Gefahr der Überhitzung und Schädi-
gung.
Nach der Unterbrechung haben Sie fol-
gende Möglichkeiten.
^Drücken Sie erneut die Taste Stand-
by -, so schaltet sich der Staubsau-
ger in der zuletzt gewählten Leis-
tungsstufe ein.
^Drücken Sie die Taste +, so schaltet
sich der Staubsauger in der Leis-
tungsstufe "max." ein.
^Drücken Sie die Taste -, so schaltet
sich der Staubsauger in der Leis-
tungsstufe "min." ein.
Abstellen, Transportieren und
Aufbewahren
Park-System für Saugpausen (Abb.
26)
In kurzen Saugpausen können Sie das
Saugrohr mit der Bodendüse bequem
am Staubsauger abstellen.
^Stecken Sie die Bodendüse mit dem
Parknocken in das Park-System.
Befindet sich der Staubsauger hierbei
auf einer schrägen Fläche, z. B. auf
einer Rampe, so schieben Sie die
Rohrteile des Teleskopsaugrohres
komplett ein.
Park-System zur Aufbewahrung
(Abb. 27)
,Schalten Sie den Staubsauger
nach Gebrauch aus. Ziehen Sie den
Netzstecker aus der Steckdose.
^Stellen Sie den Staubsauger aufrecht
hin.
Es ist hilfreich, die Rohrteile des Tele-
skopsaugrohres komplett einzuschie-
ben.
^Stecken Sie die Bodendüse mit dem
Parknocken von oben in einen der
beiden Saugrohrhalter.
So können Sie den Staubsauger be-
quem tragen oder zum Aufbewahren
abstellen.
de
16

Wartung
,Schalten Sie den Staubsauger
vor jeder Wartung aus und ziehen
Sie den Netzstecker aus der Steck-
dose.
Das Miele Filtersystem besteht aus drei
Komponenten.
–Staubbeutel
–Motorschutzfilter
–Abluftfilter
Um die einwandfreie Saugleistung des
Staubsaugers zu gewährleisten, müs-
sen Sie diese Filter von Zeit zu Zeit aus-
tauschen.
Verwenden Sie nur Staubbeutel, Fil-
ter und Zubehör mit dem "Original
Miele"-Logo. Nur dann kann die
Saugleistung des Staubsaugers op-
timal ausgenutzt und das bestmögli-
che Reinigungsergebnis erreicht
werden.
,Die Verwendung von Staubbeu-
teln aus Papier oder papierähnli-
chen Materialien sowie von Staub-
beuteln mit einer Halteplatte aus
Pappe kann ebenso zu schwerwie-
genden Schäden am Staubsauger
führen und einen Verlust der Garan-
tie nach sich ziehen wie der Einsatz
von Staubbeuteln ohne "Original
Miele"-Logo.
Wo bekomme ich Staubbeutel und
Filter?
Original Miele Staubbeutel und Filter er-
halten Sie bei Ihrem Fachhändler oder
beim Miele Werkkundendienst sowie im
Miele Onlineshop.
Welche Staubbeutel und Filter sind
richtig?
Original Miele Staubbeutel mit roter
Halteplatte vom Typ F/J/M und Original
Miele Filter erkennen Sie an dem "Origi-
nal Miele"-Logo auf der Verpackung
oder direkt auf dem Staubbeutel.
In jeder Packung Miele Staubbeutel
liegt zusätzlich ein Abluftfilter Air Clean
und ein Motorschutzfilter.
Möchten Sie Original Miele Abluftfilter
einzeln nachkaufen, so nennen Sie Ih-
rem Fachhändler oder dem Miele Werk-
kundendienst die Modellbezeichnung
Ihres Staubsaugers, damit Sie die rich-
tigen Teile bekommen. Sie können die-
se Teile aber auch bequem im Miele
Onlineshop bestellen.
de
17

Wann tausche ich den Staubbeutel
aus? (Abb. 28)
Wenn die Farbskala das Sichtfenster
der Staubbeutel-Wechselanzeige rot
ausfüllt, müssen Sie den Staubbeutel
austauschen.
Staubbeutel sind Einwegartikel. Ent-
sorgen Sie volle Staubbeutel. Ver-
wenden Sie diese nicht mehrfach.
Verstopfte Poren reduzieren die
Saugleistung des Staubsaugers.
Zur Prüfung
^Stecken Sie die Bodendüse auf.
^Schalten Sie den Staubsauger ein
und stellen Sie die maximale Saug-
leistung ein.
^Heben Sie die Bodendüse ein Stück
vom Fußboden ab.
Funktion der Staubbeutel-Wechsel-
anzeige
Die Funktion der Anzeige ist auf Misch-
staub ausgelegt: Staub, Haare, Fäden,
Teppichfusseln, Sand usw.
Wenn Sie viel Feinstaub saugen, wie
z. B. Bohrstaub, Sand, eventuell auch
Gips oder Mehl, verstopfen die Poren
des Staubbeutels sehr schnell. Die An-
zeige wird dann bereits "voll" anzeigen,
selbst wenn der Staubbeutel noch nicht
voll ist. Er muss dann ausgetauscht
werden.
Saugen Sie viele Haare, Teppich-, Woll-
fusseln usw., so kann die Anzeige erst
reagieren, wenn der Staubbeutel be-
reits prall gefüllt ist.
Wie tausche ich den Staubbeutel
aus? (Abb. 29 + 30)
^Drücken Sie die Entriegelungstaste in
der Griffmulde und klappen Sie den
Staubraumdeckel bis zum Einrasten
nach oben auf (Abb. 12).
Dabei schließt sich der Hygienever-
schluss des Staubbeutels automatisch,
sodass kein Staub entweichen kann.
^Ziehen Sie den Staubbeutel an der
Grifflasche aus der Aufnahme.
^Stecken Sie den neuen Staubbeutel
bis zum Anschlag in die rote Auf-
nahme. Lassen Sie ihn dabei so zu-
sammengefaltet, wie Sie ihn der Ver-
packung entnehmen.
^Entfalten Sie den Staubbeutel im
Staubraum so weit wie möglich.
^Schließen Sie den Staubraumdeckel
bis zum Einrasten der Verriegelung
und achten Sie darauf, dass der
Staubbeutel dabei nicht eingeklemmt
wird.
Eine Leerbetriebssperre verhindert
das Schließen des Staubraumde-
ckels, wenn kein Staubbeutel einge-
steckt ist. Keine Gewalt anwenden!
Wann tausche ich den
Motorschutzfilter aus?
Immer dann, wenn Sie eine neue Pa-
ckung Miele Staubbeutel anbrechen. In
jeder neuen Packung Miele Staubbeu-
tel liegt zusätzlich ein Motorschutzfilter.
de
18

Wie tausche ich den
Motorschutzfilter aus? (Abb. 31)
^Öffnen Sie den Staubraumdeckel.
^Ziehen Sie den Staubbeutel an der
Grifflasche aus der Aufnahme.
^Klappen Sie den Filterrahmen bis
zum deutlichen Einrasten auf und
nehmen Sie den verbrauchten Motor-
schutzfilter an der sauberen Hygiene-
fläche heraus.
^Setzen Sie einen neuen Motorschutz-
filter ein.
^Schließen Sie den Filterrahmen.
^Stecken Sie den Staubbeutel bis zum
Anschlag in die Aufnahme.
^Schließen Sie den Staubraumdeckel
bis zum deutlichen Einrasten.
Wann tausche ich den Abluftfilter
aus?
Je nach Modell ist serienmäßig einer
der folgenden Abluftfilter eingesetzt
(Abb. 11).
aAir Clean
Tauschen Sie diesen Abluftfilter immer
dann, wenn Sie eine neue Packung
Miele Staubbeutel anbrechen. In jeder
Packung Miele Staubbeutel liegt zu-
sätzlich ein Abluftfilter Air Clean.
bActiveAirClean 50 (schwarz)
cHEPA AirClean 50 (weiß)
Wenn das Anzeigefeld der Abluftfilter-
Wechselanzeige am Abluftfilter rot aus-
gefüllt ist (Abb. 16).
Die Anzeige leuchtet nach ca. 50 Be-
triebsstunden, was in etwa der durch-
schnittlichen Nutzung eines Jahres ent-
spricht. Sie können dann noch weiter-
saugen. Bedenken Sie jedoch, dass die
Saug- und Filterleistung nachlässt.
Wie tausche ich den Abluftfilter Air
Clean aus? (Abb. 32 + 33)
Achten Sie darauf, dass immer nur
ein Abluftfilter eingesetzt ist.
^Öffnen Sie den Staubraumdeckel.
^Drücken Sie die Entriegelung des Fil-
tergitters zusammen und öffnen Sie
das Filtergitter bis zum Einrasten.
^Nehmen Sie den verbrauchten Ab-
luftfilter Air Clean an einer der beiden
sauberen Hygieneflächen heraus.
^Legen Sie den neuen Abluftfilter Air
Clean ein.
Möchten Sie aber einen Abluftfilter
ActiveAirClean 50 oder HEPA
AirClean 50 einsetzen, so beachten
Sie dazu unbedingt das Kapitel "Ab-
luftfilter umrüsten".
^Schließen Sie das Filtergitter.
^Schließen Sie den Staubraumdeckel
bis zum deutlichen Einrasten.
de
19

Wie tausche ich die Abluftfilter
ActiveAirClean 50 und HEPA
AirClean 50 aus? (Abb. 34 und 35)
Achten Sie darauf, dass immer nur
ein Abluftfilter eingesetzt ist.
^Öffnen Sie den Staubraumdeckel.
^Heben Sie den Abluftfilter an und ent-
nehmen Sie ihn.
^Setzen Sie den neuen Abluftfilter
passgenau ein und drücken Sie ihn
nach unten.
^Drücken Sie die Abluftfilter-Wechsel-
anzeige ~(Abb. 14).
^Nach ca. 10 - 15 Sekunden erscheint
am linken Rand des Anzeigefeldes
ein schmaler roter Farbstreifen
(Abb. 15).
Möchten Sie aber einen Abluftfilter
Air Clean einsetzen, so beachten
Sie dazu unbedingt das Kapitel "Ab-
luftfilter umrüsten".
^Schließen Sie den Staubraumdeckel
bis zum deutlichen Einrasten.
Abluftfilter umrüsten
Je nach Modell ist serienmäßig einer
der folgenden Abluftfilter eingesetzt
(Abb. 11).
aAir Clean
bActiveAirClean 50 (schwarz)
cHEPA AirClean 50 (weiß)
Beim Umrüsten beachten
1. Wenn Sie anstelle des Abluftfilters a
einen Abluftfilter boder ceinsetzen, so
müssen Sie zusätzlich das Filtergitter
herausnehmen und dafür den entspre-
chenden neuen Abluftfilter einsetzen
(Abb. 35). Außerdem müssen Sie die
Abluftfilter-Wechselanzeige aktivieren
(Abb. 14).
2. Wenn Sie anstelle des Abluftfilters b
oder ceinen Abluftfilter aeinsetzen, so
müssen Sie diesen unbedingt in ein Fil-
tergitter *einlegen (Abb. 33).
*Filtergitter – siehe Kapitel "Nachkauf-
bares Zubehör"
Achten Sie darauf, dass immer nur
ein Abluftfilter eingesetzt ist.
Serviceanzeige mit Resettaste [
(Abb. 36)
Die Anzeige leuchtet nach ca. 50 Be-
triebsstunden, was in etwa der durch-
schnittlichen Nutzung eines Jahres ent-
spricht. Zu diesem Zeitpunkt soll der
Verschmutzungszustand des Motor-
schutzfilters und des Abluftfilters über-
prüft werden.
Die Anzeige müssen Sie nach jedem
Austausch dieser Teile zurücksetzen.
Dazu muss der Netzstecker eingesteckt
sein.
^Drücken Sie die Resettaste [.
Die Serviceanzeige erlischt und befin-
den sich wieder in der Ausgangspositi-
on.
de
20
