Miles Industries Valor H5 Series User manual

Model 1100NG 1100LPG 1150NG 1150LPG
Gas Natural Propane Natural Propane
Altitude (Ft.)* 0-4,500 feet* 0-4,500 feet*
Input Maximum (Btu/h) 28,000 28,000 30,000 30,000
Input Minimum (Btu/h) 13,000 13,000 16,000 16,000
Manifold Pressure (in w.c.) 3.5” 9.0” 4.0” 9.0”
Minimum Supply Pressure (in w.c.) 5.0 11.0 5.0 11.0
Maximum Supply Pressure (in w.c.) 10.0 14.0 10.0 14.0
Main Burner Injector Marking 850 300 850 360
Pilot Injector Marking 51 30 51 30
Min. Rate By-Pass Screw 185 125 195 135
H5
4004585-03
©2014, Miles Industries Ltd.
Gas Conversion Kit
1100NGK / PGK & 1150NGK / PGK
Installation Instructions
This appliance is certified for use from 0–4500 feet. For
altitudes above 4500 feet, see local codes.
Kit Contents
1 Pilot injector
1 Main burner elbow injector
1 Set of conversion labels
1 Minimum rate by-pass screw
Tools Required
• Wrenches, to disconnect gas line
• Phillips (+) screwdriver, to remove burner module
• Small (jewelers size) flat blade screwdriver, to set
pressure
• Small flat blade screwdriver, to release pressure tap
on valve
• Needle nose pliers, to remove by-pass screw
• Hex (Allen) wrench, 4 mm or 5/32”, to remove pilot
injector
• Manometer, to set pressure when regulator is integral
with valve
Specifications
Use with with Valor Models 1100/1150 Heaters ONLY
WARNING
This conversion kit shall be installed by
a qualified service agency in accordance
with the manufacturer’s instructions and
all applicable codes and requirements of
the authority having jurisdiction. If the
information in these instructions is not
followed exactly, a fire, explosion or pro-
duction of carbon monoxide may result
causing property damage, personal injury
or loss of life. The qualified service agency
is responsible for the proper installation of
this kit. The installation is not proper and
complete until the operation of the con-
verted appliance is checked as specified in
the manufacturer’s instructions supplied
with the kit.
Use this manual in conjunction with the
installation manual supplied with the
appliance.

General Notes Regarding Conversion
The conversion may be done before or after the
appliance is installed into the cavity. However, the gas
must be connected to set the manifold pressure.
Prepare the appliance
1. If the fireplace is already installed, remove the
access side doors, the front trim, the window, and
fuel bed. Be careful with fuel bed as components
are fragile.
2. Locate shut off valve and isolate.
3. Remove the ceramic liner panels
4. Remove the burner platform, unscrew the 2
thumbscrews fixing the front of the burner to the
firebox as indicated, also 1 screw at rear of burner.
5. Gently pull up the burner rear first and then the
front. Be careful not to hook the pilot hood as
you pull the burner up.
Replace the burner injector
1. Using two wrenches disconnect inlet to valve
control.
2. Remove 12 screws holding module plate to firebox
base.
3. Withdraw module from firebox.
4. Supporting injector elbow, unlock and remove
pipe assembly, remove injector locknut from inside
manifold housing.
5. Exchange injector elbow from kit, verify the new
injector before you install—see Specifications table
on page 1. Reverse the assembly.
6. Reconnect injector elbow to the pipe. tightening pipe
connection.
Convert the pilot injector
1. Remove the pilot hood by pulling on it.
2. Unscrew the pilot injector using an Allen key.
Discard the pilot injector.
3. Replace with the appropriate pilot injector—see
Specifications table on page 1. Screw in the new
injector.
4. Refit the pilot head by pushing down on it. Ensure
that it snaps into position.
Remove
pilot cover
(2 screws)
Injector elbow pipe
connection
Fixing points underside
of firebox
Rear fixing screw
2

Adjust the air shutter
The air shutter is located under the ceramic fuel bed at
the back.
1. Carefully turn the fuel bed upside down and locate
the air shutter.
2. Loosen the screws on each side of the shutter and
slide the shutter as indicated below according to the
type of gas used.
3. Re-tighten the screws.

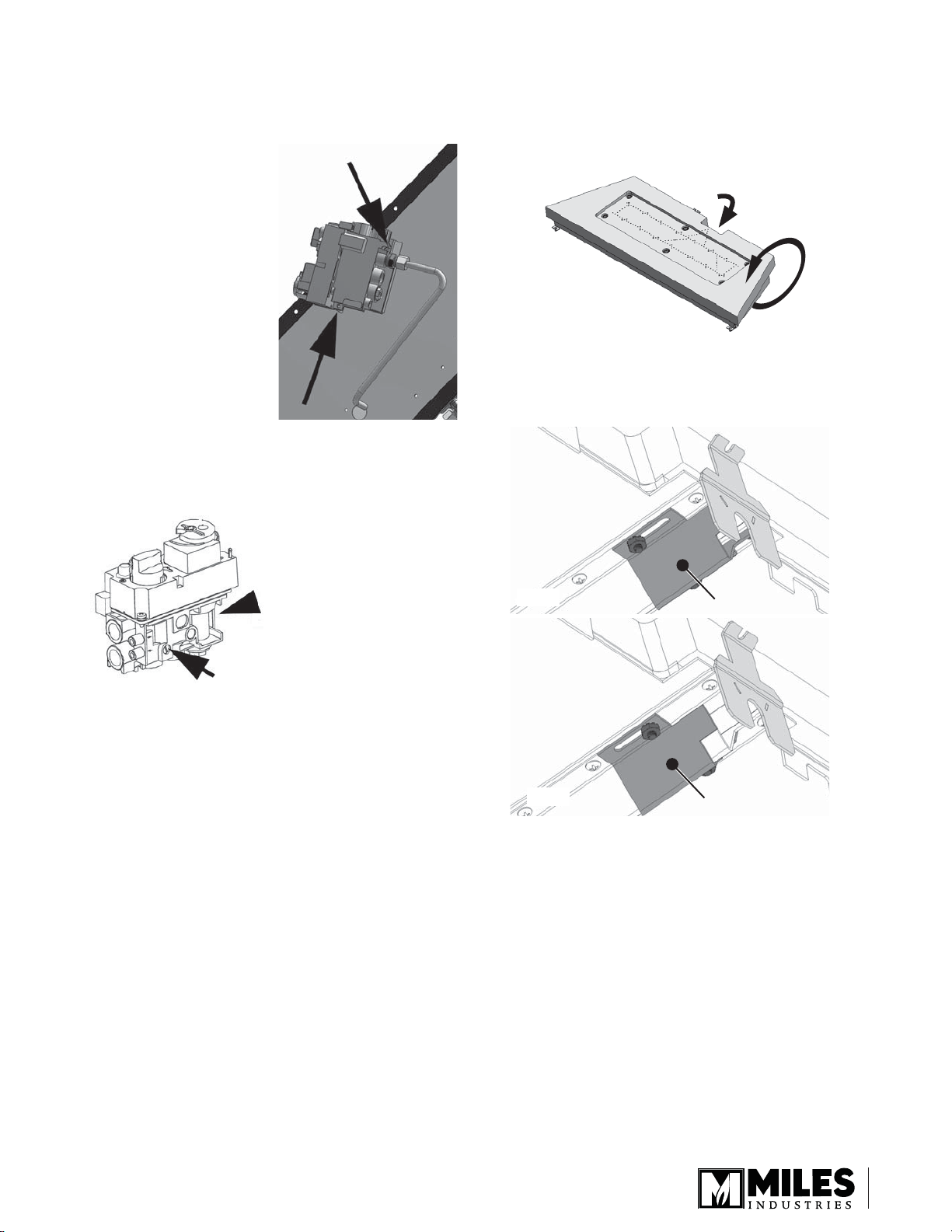

Replace the minimum rate by-pass screw
1. Turn module assembly upside down, unlock and
remove pipe assembly.
2. Remove two screws retaining the valve to
mounting bracket, being careful not to disturb other
connections.
3. Locate and remove the by-pass screw from the
valve and discard. The by-pass screw has a rubber
O-ring and may need to be pulled out using pliers
after unscrewing.
4. Insert the replacement minimum rate by-pass
screw and hand tighten using a screwdriver. Refer
to the Specifications table on page 1 for proper
by-pass screw. Note that the number is stamped on
the barrel of the screw.
Re-assemble module
1. To reinstall, is a reversal of the procedure.
2. Position and locate module in the firebox inserting
the valve first. be careful not to trap cables
between firebox floor and module
3. Secure module to firebox with previously used
screws.
4. Reconnect gas inlet to valve tightening pipe
connection. Open shut off valve and inspect
5. Test for leaks by applying a liquid detergent or soap
solution to inlet connection joint. Bubbles forming
indicate a gas leak.
Never use an open flame to check for leaks.
Correct any leak detected immediately.
Top side of
control valve
Minimum rate
By-pass screw
location
Air shutter
NG
Air shutter
LPG
Air shutter
3

Designed and Manufactured by / for
Miles Industries Ltd.
190–2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com © Copyright Miles Industries Ltd., 2014
Replace the burner
1. Holding the burner carefully, gently lower the front
first locating studs through firebox floor, then lower
rear on to injector manifold, to be sure burner is
located on manifold assembly correctly, the
rear fixing screw hole must be visible.
Note: Be careful not to hook the pilot hood as
you locate the burner,
2. Secure the burner platform with previously used
thumbscrews and rear fixing screw.
3. Replace ceramic liner panels.
Set the manifold pressure
1. Fit a manometer to the manifold pressure test tap
on the valve—see figure below.
2. Light the appliance and turn the control to full input.
Front Face of
Control Valve
Pry off
plastic cap
Front Face of
Control Valve
Pressure
adjustment
screw behind
plastic cap
Increases pressure
Decreases pressure
Manifold
Pressure
Test Tap
Valve Inlet
Pressure
Loosen screw to check
(tighten afterwards)
Pressure Test Tappings
3. Adjust the pressure adjustment screw using a
small jeweller’s size flat blade screwdriver—as
shown below—while the appliance is running at
full input to produce manifold pressure, as per
Specifications table on page 1.
4. Turn off the appliance, remove the manometer and
tighten the test tapping screw.
5. Check all connections for leaks.
Reinstall the fuel bed
To reinstall the fuel bed to the installation of the
fireplace, see the installation instructions supplied with
the appliance.
Fit the specifications label
1. Complete the required details of label “This
appliance was converted on... by...” position along
with the label “This control has been converted...”.
2. Fit the labels on
the bottom floor
of the appliance
as close as
possible to the
data card rolled
up and fixed to
the bottom of
fireplace behind
the valve cover
panel.
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
BEEN
CONVERTED
TO
PROPANE
GAS
ORIFICES: BURNER #360
PILOT # 30
SUPPLY PRESSURE 11” MIN 14” MAX
MANIFOLD PRESSURE 9” W.C.
INPUT 30,000Btu/h MAX
KIT # 785PGKV2
CET APPAREIL (MODELE 785J) A ETE
CONVERTI AU GAZ PROPANE.
INJECTEURS BRULEUR # 360
VEILLEUSE #30
PRESSION D’ADMISSION 11” MIN 14”
MAX. PRESSION ATUBULURE
D’ALIMENTATION 9” COL. D’EAU
DEBIT CALORIFIQUE 30,000Btu/h.
TROUSSE #785PGKV2 4004564/01
Data plate
4

H5
LE PREMIER
FOYER À GAZ RADIANT
MC
®
Kit de conversion de gaz
1100NGK / PGK et 1150NGK / PGK
Directives d’installation
Cet appareil est homologué pour utilisation de 0 à 4
500 pieds. Pour altitudes au-dessus de 4 500 pieds,
consultez la règlementation locale.
Contenu du kit
1 Injecteur de veilleuse
1 Injecteur coude du brûleur
1 Ensemble d’étiquettes de conversion
1 Vis d’indice minimum
Outils requis
• Clés à tuyaux, pour débrancher la conduite de gaz
• Tournevis Phillips (+), pour enlever le module du
brûleur
• Petit tournevis à lame de bijoutier, pour régler
la pression
• Petit tournevis à lame, pour libérer la pression
sur la soupape
• Pince à bec effilé, pour enlever la vis d’indice
• Clé hexagonale (Allen) de 4 mm ou 5/32”, pour
enlever l’injecteur de la veilleuse
• Manomètre, pour régler la pression d’admission
Indices signalétiques
Utilisez avec les foyers Valor 1100 et 1150 SEULEMENT
Modèle 1100NG 1100LPG 1150NG 1150LPG
Gaz Naturel Propane Naturel Propane
Altitude (pieds) 0-4 500 pieds 0-4 500 pieds
Apport maximal (Btu/h) 28 000 28 000 30 000 30 000
Apport minimal (Btu/h) 13 000 13 000 16 000 16 000
Pression d’admission (en c.e.) 3,5” 9,0” 4,0” 9,0”
Pression d’alimentation minimum (en c.e.) 5,0 11,0 5,0 11,0
Pression d’alimentation maximum (en c.e.) 10,0 14,0 10,0 14,0
Injecteur brûleur principal 850 300 850 360
Injecteur de veilleuse 51 30 51 30
Vis d’indice minimum 185 125 195 135
AVERTISSEMENT
Ce kit de conversion doit être installé par
une agence de service qualifiée selon les
directives du fabricant et tous les codes et
règlements applicables dans la juridiction
de l’installation. Dans les cas ou les direc-
tives de ce guide ne seraient pas suivies à
la lettre, un feu, une explosion ou la produc-
tion de monoxide de carbone pourraient se
produire et causer des dommages matériels,
des blessures ou la mort. L’agence de ser-
vice qualifiée pour effectuer cette installa-
tion est responsible de l’installation appro-
priée de ce kit. L’installation n’est complète
que lorsque l’opération de l’appareil conver-
ti a été vérifiée tel qu’indiqué par les direc-
tives du fabricant fournies avec ce kit.
Utilisez ce guide en conjonction avec le
guide d’installation fourni avec le foyer.
!
5

À propos de la conversion
La conversion d’un gaz à l’autre peut être faite avant
ou après l’installation de l’appareil dans la cavité.
Cependant, le gaz doit être branché pour régler la
pression d’admission.
Préparez l’appareil
1. Si le foyer est déjà installé, enlevez le pare-
étincelles, les portes des côtés, la plinthe, la fenêtre
et le lit d’alimentation (bûches, verre, etc.). Faites
attention car les éléments du lit d’alimentation
sont fragiles.
2. Trouvez le robinet d’arrêt et isolez la conduite de gaz.
3. Enlevez les panneaux de céramique.
4. Enlevez la plateforme de céramique en dévissant
les deux écrous à ailettes la fixant au devant de
l’appareil et une vis à l’arrière tel qu’indiqué.
5. Tirez doucement sur la plateforme en commençant
pas l’arrière. Faites attention de ne pas accrocher
le capuchon de la veilleuse en enlevant la
plateforme.
Remplacez l’injecteur du brûleur
1. Utilisez deux clés pour débrancher la conduite de
gaz reliée à la soupape.
2. Enlevez les 12 vis retenant la plaque du brûleur à la
boîte de foyer et sortez la plaque du brûleur du foyer.
3. En supportant l’injecteur coude, débranchez la
conduite et enlevez l’écrou de verrouillage de
l’injecteur de l’intérieur du manifold.
4. Remplacez l’injecteur par celui fourni avec le kit de
conversion : assurez-vous d’avoir le bon injecteur
avant de l’installer—consultez le tableau Indices
signalétiques de la page 5.
5. Rebranchez l’injecteur coude à la conduite et serrez
l’écrou de verrouillage.
Remplacez l’injecteur de veilleuse
1. Enlevez l’écran de la veilleuse (2 vis)
2. Enlevez le capuchon de la veilleuse en tirant vers le
haut.
3. Enlevez l’injecteur de la veilleuse avec une clé Allen
et jetez-le.
4. Remplacez-le avec l’injecteur approprié—voir le
tableau Indices siglalétiques à la page 5. Installez le
nouvel injecteur et serrez-le.
5. Réinstallez le capuchon de veilleuse en poussant
dessus. Assurez-vous qu’il s’enclenche correctement
(en alignant la fente du capuchon à la clé de la base)
Points de fixation sous
la boîte de foyer
Vis de fixation à l’arrière
Enlevez
l’écran de
veilleuse
(2 vis)
Raccord conduite à
l’injecteur coude
6

Réglez l’obturateur d’air
L’obturateur d’air est situé sous le brûleur de céramique
vers l’arrière.
1. Tournez le brûleur de céramique soigneusement à
l’envers pour situer l’obturateur d’air.
2. Dévissez les vis de chaque côté de l’obturateur et
glissez-le dans la position appropriée selon le type
de gaz qui sera utilisé.
3. Resserrez les vis.
Remplacez la vis d’indice minimum
1. Tournez la plaque du brûleur à l’envers; enlevez
l’écrou de verrouillage et débranchez de la
conduite.
2. Enlevez les deux vis
retenant la soupape à
son support en faisant
attention aux autres
connexions.
3. Localisez et enlevez la vis
d’indice minimum de la
soupape et remplacez-la
par la vis appropriée—
voir le tableau Indices
signalétiques à la page
5. Le numéro de la vis
est inscrit sur sa tige.
La vis est maintenue en
place par un joint torique
de caout-chouc. Il peut être nécessaire de devoir
forcer le joint hors de sa position ou d’enlever la vis
avec des pinces à bec effilé.
Réinstallez le module du brûleur
1. Procédez à l’inverse pour réinstaller le brûleur.
2. Placez la plaque du brûleur dans la boîte de foyer,
insérant la soupape en premier. Faites attention
de ne pas coincer les câbles et fils entre le fond
de la boîte de foyer et la plaque du brûleur.
3. Fixez la plaque du brûleur avec les 12 vis enlevées
plus tôt.
4. Rebranchez la conduite de gaz à la soupape et
serrez les raccords. Ouvrez le robinet d’arrêt et
inspectez-le.
5. Vérifiez s’il y a des fuites au raccord de l’entrée de
gaz en utilisant une solution d’eau et de savon. Des
bulles indiquent qu’il y a une fuite de gaz
Ne jamais utiliser un flamme vive pour vérifier
s’il y a des fuites.
Corrigez immédiatement la fuite s’il y a lieu.
dessus de
la soupape
Vis d’indice
minimum
Obturateur d’air
Obturateur d’air
NG
Obturateur d’air
LPG
7

Réinstallez la plateforme de céramique du
brûleur
1. En tenant soigneusement la plateforme de
céramique, placez-en le devant en premier en
insérant les chevilles filetées dans les trous de
la boîte de foyer et ensuite, placez l’arrière sur
le manifold de l’injecteur; la plateforme est bien
placée sur le manifold si le trou de fixation de
l’arrière est visible.
Note : Faites attention de ne pas accrocher
le capuchon de la veilleuse en plaçant la
plateforme du brûleur.
2. Fixez la plateforme du brûleur avec une vis à
l’arrière et deux écrous à ailettes en avant.
3. Replacez les panneaux de céramique.
Réglez et vérifiez la pression d’admission
1. Fixez un mano-mètre à la connexion de vérifica-
tion de pression d’admission sur la soupape—voir
l’image ci-dessous.
2. Allumez l’appareil et tournez le contrôle pour apport
maximal.
3. Réglez la vis d’ajustement de pression sur la
soupape à l’aide d’un petit tournevis à lame—tel
qu’indiqué ci-dessous—alors que l’appareil fonc-
tionne à plein régime pour produire la pression
d’admission indiquée au tableau Indices signalé-
tiques à la page 5.
4. Éteignez l’appareil, enlevez le manomètre et re-
serrez la vis de vérification de pression.
5. Vérifiez tous les raccords pour voir s’il y a des
fuites.
Réinstallez les pièces du foyer
Consultez le guide d’installation du foyer pour réinstal-
ler les pièces du foyer ou pour continuer l’installation.
Apposez les étiquettes de conversion
1. Completez les informations requises sur l’étiquette
“Cet appareil a
été converti le ...
par ...” et placez
avec l’étiquette
“Cette commande
a été convertie
...”.
2. Apposez les
étiquettes de
conversion sur
le fond de la
caisse du foyer
près de la carte
d’identification
(roulée) située
au devant de
l’appareil.
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
© Copyright Miles Industries Ltd., 2014
BEEN
CONVERTED
TO
PROPANE
GAS
ORIFICES: BURNER #360
PILOT # 30
SUPPLY PRESSURE 11” MIN 14” MAX
MANIFOLD PRESSURE 9” W.C.
INPUT 30,000Btu/h MAX
KIT # 785PGKV2
CET APPAREIL (MODELE 785J) A ETE
CONVERTI AU GAZ PROPANE.
INJECTEURS BRULEUR # 360
VEILLEUSE #30
PRESSION D’ADMISSION 11” MIN 14”
MAX. PRESSION ATUBULURE
D’ALIMENTATION 9” COL. D’EAU
DEBIT CALORIFIQUE 30,000Btu/h.
TROUSSE #785PGKV2 4004564/01
Carte d’identification
Devant de la
soupape
Enlevez le
couvercle
de plastique
Devant de la
soupape
Vis de réglage
de pression
derrière le
couvercle
Augmente la pression
Diminue la pression
Vérification de la
pression d’admission
Pression
d’alimentation
Dévissez pour vérifier
(resserrez après)
Vérification de pression
8
