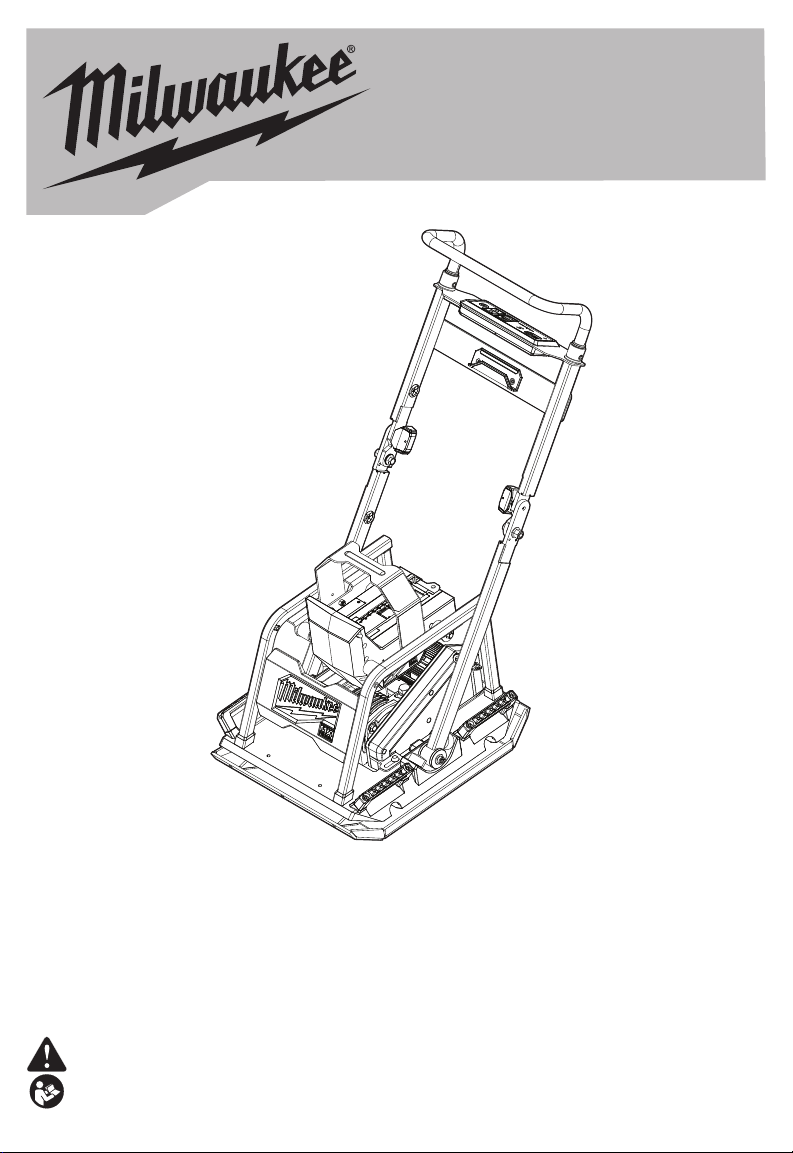

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

Cat. No. / No de cat.

MXF220

MX FUEL™ 20" PLATE COMPACTOR

508

(20") COMPACTEUR À PLAQUE MX FUEL™

508 mm (20") COMPACTADOR DE PLACA MX FUEL™

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT Aﬁn de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIAPara reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT Aﬁn de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIAPara reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and speciﬁca-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, ﬁre and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

•Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

•Do not operate power tools in explosive atmo-

spheres, such as in the presence of ﬂammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

•Keep childrenand bystandersawaywhileoperating

apower tool. Distractionscan cause you to lose control.

ELECTRICAL SAFETY

•Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodiﬁed plugs and matching outlets will

reduce risk of electric shock.

•Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

•Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

•Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

•When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

•If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

•Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inﬂuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

•Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

•Prevent unintentional starting. Ensure the switch

is in the oﬀ-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your ﬁnger on

the switch or energizing power tools that have the

switch on invites accidents.

•Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

•Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

•Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

•If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

•Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

•Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which

it was designed.

•Do not use the power tool if the switch does not turn

it on and oﬀ. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

•Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

•Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users.

•Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may aﬀect the power tool’s operation. If damaged,

have the power tool repaired before use. Many ac-

cidents are caused by poorly maintained power tools.

•Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

•Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions and

the work to be performed. Use of the power tool

for operations diﬀerent from those intended could

result in a hazardous situation.

•Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

•Recharge only with the charger speciﬁed by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of ﬁre when used

with another battery pack.

•Use power tools only with speciﬁcally designated

battery packs. Use of any other battery packs may

create a risk of injury and ﬁre.

•When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a ﬁre.

•Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact acciden-

tally occurs, ﬂush with water. If liquid contacts

eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns.

•Do not use a battery pack or tool that is dam-

aged or modiﬁed. Damaged or modiﬁed batteries

may exhibit unpredictable behavior resulting in ﬁre,

explosion or risk of injury.

•Do not expose a battery pack or tool to ﬁre or

excessive temperature. Exposure to ﬁre or tem-

perature above 265°F (130°C) may cause explosion.

•Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range speciﬁed in the instructions. Charging im-

properly or at temperatures outside the speciﬁed range

may damage the battery and increase the risk of ﬁre.

SERVICE

•Have your power tool serviced by a qualiﬁed

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

•Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

PLATE COMPACTOR

•

WARNING

To reduce the risk of injury, wear

protective footwear when operat-

ing the plate compactor.

•Always wear hearing protection. Wear appropriate

respiratory protection and eye protection.

•The declared noise emission level represents

the main applications of the tool. However if

the tool is used for diﬀerent applications, with

diﬀerent accessories or poorly maintained, the

noise emission may diﬀer.

•Always set up and park on a ﬂat, level surface.

•Stay above the machine when on a sloped sur-

face.

•Pay close attention to side walls during trench

applications. Unstable walls may collapse due

to vibration from the machine.

•Follow site rules and regulations.

•Keeps hands and feet away from moving parts.

•Never use machine when belt guard is not

installed.

•Do not use accessories which are not specifical-

ly designed and specified by the tool manufac-

turer. Just because the accessory can be attached

to your machine, it does not assure safe operation.

•Do not operate machine with battery locked in

place. Only lock for storage.

•Chemical Burn Hazard. Keep coin cell battery

away from children.

•Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

•Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

•lead from lead-based paint

•crystalline silica from bricks and cement and other

masonry products, and

•arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

ﬁlter out microscopic particles.

SYMBOLOGY

Volts

Direct Current

WARNING

Risk of Electric Shock

Read Operator's Manual

Wear hearing protection. Wear

appropriate respiratory protection and

eye protection.

Surface is hot. Avoid contact.

Keep body parts away from moving

parts.

Pinch hazard. Keep body parts away

from hinge and lift point during folding

and unfolding of the handle.

Guaranteed Sound Power*

Use lifting point.

Do not lift with forks.

Do not lift with excavator bucket.

Lifting Weight**

UL Listing for Canada and U.S.

* See on-product marking for decibel rating.

** Lifting weight includes the weight of the tool and heaviest

expected accessories. Always add in the weight of the

battery pack if installed during lift.

SPECIFICATIONS

Cat. No......................................................MXF220

Battery Type ........................................ MX FUEL™

Charger Type....................................... MX FUEL™

Max Recommended Slope Operation ............... 25°

Replacement belt........................................3VX250

Lifting weight............................................. 225 lbs**

Module/FCC ID............................ BGM11S/QOQ11

Recommended Ambient

Operating Temperature......................0°F to 125°F

ASSEMBLY

WARNING

Recharge only with the charger

speciﬁed for the battery. For spe-

ciﬁc charging instructions, read the operator’s

manual supplied with your charger and battery.

Removing/Inserting the Battery

To remove the battery, push the battery latch lock

to the side and squeeze the battery latch lever. Pull

the battery pack away from the machine.

WARNING

Always remove battery pack before

changing or removing accessories.

To insert the battery, slide the pack into the body of

the machine. Make sure it latches securely into place.

WARNING

Only use accessories speciﬁcally

recommended by the machine

manufacturer. Others may be hazardous. Just

because the accessory can be attached to this

machine, it does not assure safe operation.

Fuel Gauge

When the machine is armed, the fuel gauge displays

the battery pack's remaining run time. The fuel gauge

mirrors the fuel gauge on the battery pack. When less

than 10% of charge is left, 1 light on the fuel gauge

will ﬂash. When the battery reaches 0% charge, the

fuel gauge will ﬂash 8 times. Charge the battery pack.

/HVVWKDQLI¿UVWOLJKWÀDVKHVWLPHV



Unfolding/Folding the Handle

CAUTION

Pinch hazard. Keep body parts

away from hinge, lifting point and

control panel during folding and unfolding of the

handle.

To avoid the risk of injury, do not operate the

machine with the handle locking knobs unlocked.

For operating position:

1. To unfold the handle, turn both handle locking

knobs to the unlock position (1).

2. Pull the clip away approximately an inch from the

lifting point (2).

FUNCTIONAL DESCRIPTION

1. Lifting point

2. Handle locking knobs (2)

3. Control panel

4. Handle

5. Clip

6. Battery lock

7. ONE-KEY™ card

8. Belt guard

9. Transport handles (4) (also on reverse side of tool)

10.Compacting plate

11. Arm button

12.Overload indicator

13.Speed control buttons

14.Forward/Reverse buttons

15.Neutral button (stop)

16.Fuel gauge

17.Low temperature indicator

18.ONE-KEY™ indicator

12 14

16 15

3. Lift the handle to the upright position.

4. Turn handle locking knobs to lock handle.

For storage position:

1. WARNING! Remove battery to avoid starting the

machine.

2. To fold the handle, turn both the handle locking

knobs to the unlock position (3).

3. Push the handle down on the machine.

4. Secure the clip to the lifting point for transport

and storage (4).

Hoisting with a device

WARNING

To reduce the risk of injury from a

falling machine, do not lift with

forks. Do not lift with an excavator bucket. Only

hoist machine with undamaged lifting gear rated

for the application.

Unarm or remove battery to avoid starting the

machine.

Fold the handle in storage position. To hoist the ma-

chine, use the lifting point as the anchor point (see

Functional Description). Ensure the hoisting strap

will not slip or contact other parts.

Lifting with Transport Handles

WARNING

Use multiple people

whenever it is necessary to

lift or carry the machine. Machine is heavy.

Lift with legs, not back.

Always remove the battery pack from the ma-

chine before transporting.

Do not hold or carry battery pack by accessory

handle while installed in machine.

Always clear the area of obstructions before

transporting. To reduce the risk of injury, secure

the machine before transporting to prevent tip-

ping, rolling, slipping and falling.

Unarm or remove battery to avoid starting the

machine.

Maintain ﬁrm footing and always use multiple people

to lift when not using a device. To lift, grasp the

transport handles. Have additional people grasp the

respective side transport handles. Always maintain

a ﬁrm footing.

Transporting with a Vehicle

WARNING! Unarm or remove battery to avoid start-

ing the machine. Fold the handle in storage position.

Using suitable tie downs secure the plate compactor

within the transport vehicle using transport handles

as tie downs.

ONE-KEY™

ONE-KEY™ functionality is enabled on this machine

by a replaceable card. Removal of this card will

disable ONE-KEY™ functionality on the machine.

Removal of the card after adding the machine to

your inventory in the ONE-KEY™ app will put the

machine in a security lockout. Reinsert the card to

unlock the machine.

The ONE-KEY™ card can be accessed by removing

the cover with a T9 screwdriver.

To learn more about the ONE-KEY™ functionality for

this machine, go to milwaukeetool.com/One-Key. To

download the ONE-KEY™ app, visit the App Store®

or Google Play™ from your smart device.

ONE-KEY™ Indicator

Solid Blue Wireless mode is active and ready

to be conﬁgured via the ONE-KEY™

app.

Blinking Blue Machine is actively communicating

with the ONE-KEY™ app.

Blinking Red Machine is in security lockout and

can be unlocked by the owner via

the ONE-KEY™ app.

OPERATION

WARNING

To reduce the risk of injury, always

wear proper eye protection marked

to comply with ANSI Z87.1.

When working in dusty situations, wear appro-

priate respiratory protection or use an OSHA

compliant dust extraction solution.

Wear protective footwear when operating the

plate compactor.

Wear ear protectors. Exposure to noise can cause

hearing loss.

Never use machine when belt guard is not in-

stalled.

Arming the Machine

The MX FUEL™ machines must be armed prior to

use. Even with the battery pack inserted, the trig-

ger and machine functions will not operate until the

machine armed.

To arm the machine:

1. Insert the battery pack.

2. Press the arm button. The MX FUEL™ icon will

light. The trigger will become armed in 2 seconds.

3. After 15 minutes of inactivity, the machine will enter

sleep mode. The MX FUEL™ icon will go oﬀand

the trigger and LEDs are un-operational.

4. Press and hold the arm button for 1 second to

reactivate the machine.

5. Press and hold the arm button for 1 second to

unarm (turn oﬀ) the machine. The MX FUEL™

icon will go oﬀ.

Operating the Plate Compactor

WARNING

Crush hazard. To reduce the risk

of serious injury:

•Always be sure of your footing. A slip and fall

can cause serious personal injury.

•Do not operate on slopes above recommended

angle. See "Specifications". Stay above the

machine when on a sloped surface.

•Pay close attention to trench side walls, trench-

es, changing ground conditions, structures and

uneven ground. Unstable walls may collapse

due to vibration from the machine.

•Use caution when operating near pits, ditches,

or plateaus. Ensure the ground has the ad-

equate load-bearing capacity to support the

weight of the machine and operator.

•If you lose control of the machine, do not try to

stop the machine.

The plate compactor is intended to be used for

compacting in earth, gravel, mixed soils, and asphalt.

Check for loose fasteners or damaged parts before

operating the machine. Do not operate the plate

compactor with loose fasterners, damaged parts,

or standing water in the lower plate. To prevent the

machine from going into low temperature, tip out

water before operating the machine.

Forward/Reverse

buttons

Neutral

button

Fuel

gauge

Low temperature

indicator

Arm button Overload

indicator

Speed

control

buttons

1. Ensure accessories are securely attached, if

applicable.

2. To turn on the machine, arm the machine.

3. Set the speed and direction. The plate compactor

will move once direction is selected.

4. Guide the machine in the desired direction.

5. To stop the machine from moving, push the neutral

button.

6. To reverse the direction of movement, after stop-

ping the machine, set the handle to the desired

position and push the machine opposite direction.

7. To turn oﬀthe machine, unarm the machine.

8. WARNING! Remove battery to avoid starting the

machine.

9. After each use, clean the machine by tipping it

over to remove dirt, stones, and mud between

the lower and upper plates. Use an air hose or

pressure washer, if needed.

Overload Indicator

The overload indicator will illuminate when the ma-

chine is operating near the thermal limit.The machine

is able to continue operating during this time.

The overload indicator will blink when the machine

has reached the thermal limit and is cooling down.

While the overload indicator is blinking, the machine

is not able to operate. Once the machine has cooled

the overload indicator will stop blinking and the ma-

chine can operate.

Low Temperature Indicator

The low temperature indicator will blink when the

machine is not able to start due to low operating

temperatures. While the low temperature indicator

is blinking the machine will operate at a slow speed

to warm up the machine. Ensure there is no stand-

ing water in the plate. Tip out any water in the plate

compactor. Continue using the machine at a slower

rate in temperatures less than 32

°F.

Once warmed

up, the machine will resume normal operation at

selected speed and the low temperature indicator will

stop blinking. If the machine is not able to resume

normal operation, it will stay in neutral. Check belt

tension if problem persists.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or machine before

performing any maintenance. Never disassemble

the battery pack, charger, or machine, except as

provided in these instructions. Contact a

MILWAUKEE service facility for all other repairs.

Maintaining Machine

Keep your machine, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your machine for issues such as undue noise,

misalignment or binding of moving parts, breakage

of parts, or any other condition that may aﬀect the

machine operation. Return the machine, battery

pack, and charger to a MILWAUKEE service facility

for repair. After six months to one year, depending on

use, return the machine, battery pack and charger to

a MILWAUKEE service facility for inspection.

If the machine does not start or operate at full power

with a fully charged battery pack, clean the contacts

on the battery pack. If the machine still does not work

properly, return the machine, charger and battery

pack, to a MILWAUKEE service facility for repairs.

Removing/Installing the Belt

Check belt annually for cracking, crazing, glazing,

or fraying or other signs of wear. Replace belt when

damaged or poor performance occurs. Refer to

speciﬁcations for replacement belt.

1. WARNING! Remove battery to avoid starting the

machine.

2. To remove the belt, using a 13 mm socket wrench

remove one M8 ﬂange bolt located at the front of

the belt guard.

3. Using a 4 mm hex wrench loosen the four screws

holding the belt guard.

4. Remove the belt guard.

Motor mounting bolts

Motor mounting bolt

5. Using a 13 mm wrench loosen the two motor

mounting bolts located behind and one in front of

the motor. This will help the motor slide towards

the front of the machine.

6. Remove the belt.

7. Install a new belt in the "V" groove of both pulleys.

8. Pull back on the motor to tension the belt. Correct

tension is when the belt deﬂects 1/2" with heavy

thumb pressure.

9. Tighten each motor mounting bolts using a cali-

brated device torque to 21.5 ft-lbs. This will help

prevent the motor from sliding.

10.Check belt tension to ensure shifting did not occur

during tightening.

11. Install belt guard.

12.Hand tighten the belt guard screws. Using a cali-

brated device torque M8 ﬂange bolt to 7.4 ft-lbs.

ONE-KEY™

WARNING

Chemical Burn Hazard.

This device contains a

lithium button/coin cell battery. A new

or used battery can cause severe in-

ternal burns and lead to death in as

little as 2 hours if swallowed or enters the body.

Always secure the battery cover. If it does not

close securely, stop using the device, remove the

batteries, and keep it away from children. If you

think batteries may have been swallowed or en-

tered the body, seek immediate medical attention.

Internal Coin Cell Battery

An internal coin cell battery is used to facilitate full

ONE-KEY™ functionality.

If the Mode Indicator LED turns oﬀand the machine

cannot adjust speed, or if the Bluetooth communica-

tion stops working, remove and reinsert the coin cell

battery to reset. Replace the battery if the problem

continues.

To replace the coin cell battery:

1. WARNING! Remove battery to avoid starting the

machine.

2. Loosen the screw(s) and open the coin cell bat-

tery door.

3. Remove the old coin cell battery, keep it away from

children, and dispose of it properly.

4. Insert the new coin cell battery (3V CR2032), with

the positive side facing up.

5. Close the battery door and tighten the screw(s)

securely.

WARNING

To reduce the risk of personal in-

jury, electric shock and damage,

never immerse your machine in liquid or allow a

liquid to ﬂow inside it.

Cleaning

Allow the motor to cool before cleaning. When

the motor has cooled, remove all debris from the

machine. Use only mild soap and a damp cloth to

clean, since certain cleaning agents and solvents are

harmful to plastics and other insulated parts. Some

of these include gasoline, turpentine, lacquer thinner,

paint thinner, chlorinated cleaning solvents, ammonia

and household detergents containing ammonia. Do

not spray the machine or battery. Never use ﬂam-

mable or combustible solvents around machines.

Keep machine clean, dry and free of oil or grease.

Keep battery connections and surfaces between the

machine and battery free of debris and materials.

Failure to keep surfaces clean may result in mis-

alignment and/or damage to the battery connection.

Repairs

For repairs, return the machine to the nearest autho-

rized service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

WIRELESS COMMUNICATION

For products provided with wireless communication

features, including ONE-KEY™:

Pursuant to part 15.21 of the FCC Rules, do not

modify this product. Modiﬁcation could void your

authority to operate the product. This device complies

with part 15 of the FCC Rules and ISED-Canada's

license exempt RSS standards. Operation is subject

to the following two conditions: 1) This device may

not cause harmful interference, and 2) This device

must accept any interference received, including

interference that may cause undesired operation.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notiﬁcations regarding your purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE MX FUEL™ Product, battery pack, and charger is

warranted to the original purchaser from an authorized MILWAUKEE

distributor only to be free from defects in material and workmanship.

Subject to certain exceptions, MILWAUKEE will repair or replace a MX

FUEL™ product, battery pack, or charger which, after examination, is

determined by MILWAUKEE to be defective in material or workmanship

for a period of two (2) years after the date of purchase. Return of the

MX FUEL™ product, battery pack, or charger to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. For the proper shipping pro-

cedure of battery packs, contact 1.800.SAWDUST (1.800.729.3878),

or go to www.milwaukeetool.com. A copy of the proof of purchase

should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs

made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents.

Normal Wear: Many MX FUEL™ products need periodic parts replace-

ment and service to achieve best performance. This warranty does not

cover repair when normal use has exhausted the life of a part including,

but not limited to, assist & drive belts, pulleys, blade ﬂanges, vacuum

gaskets, tool free handles, set pins, skis, drive couplers, rubber boots,

auto feed, stabilize blocks, wheels, carrier wheels, cords, o-rings,

seals, bumpers, driver blades, pistons, strikers, lifters, tool holder,

and bumper cover washers.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MX FUEL™ product, battery pack, or charger.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOTAGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL, OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THEABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility

for warranty and non-warranty service on a MX FUEL™ product,

battery pack or charger.

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spéciﬁcations fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ﬁns de référence

ultérieure. Le terme «outil électrique» ﬁgurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans ﬁl).

SÉCURITÉ DU LIEU DE TRAVAIL

•Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

•Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inﬂammables. Les

outils électriques produisent des étincelles risquant

d'enﬂammer les poussières ou vapeurs.

•S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser

un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

•Les ﬁches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modiﬁer la ﬁche, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de ﬁche avec

des outils mis à la terre. Les ﬁches et prises non

modiﬁées réduisent le risque de choc électrique.

•Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de

choc électrique est accru lorsque le corps est mis

à la terre.

•Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

•Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation

pour transporter l’outil électrique et ne jamais

débrancher ce dernier en tirant sur le cordon.

Garder le cordon à l'écart de la chaleur, de

l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

•Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet eﬀet. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

•Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de

terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

•Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout

outil électrique. Ne pas utiliser cet appareil en

cas de fatigue ou sous l’inﬂuence de l’alcool,

de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

•Porter l’équipement de protection individuel

requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive aﬁn

de réduire les blessures.

•Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension

un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

•Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

•Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

•Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et

les vêtements à l’écart des pièces en mouvement.

Les vêtements ﬂottants, les bijoux ou les cheveux

longs risquent d’être happés par les pièces en

mouvement.

•Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à

la poussière.

•Ne pas laisser la familiarité avec l'outil acquise

par une utilisation fréquente vous rendre suﬃsant

et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

•Ne pas forcer l'outil électrique. Utiliser l'outil

électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et

de façon moins dangereuse s’il est utilisé dans les

limites prévues.

•Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de

l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

•Débrancher l'outil et/ou retirer le bloc-piles, si

possible, avant d’eﬀectuer des réglages, de

changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

•Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

•Entretenir les outils électriques et les acces-

soires. Vériﬁer qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'aﬀecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

•Garder les outils bien aﬀûtés et propres. Des

outils correctement entretenus et dont les tranchants

sont bien aﬀûtés risquent moins de se bloquer et

sont plus faciles à contrôler.

•Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à eﬀectuer. L'usage d'un outil électrique

pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

•Garder les poignées et les surfaces de préhen-

sion sèches, propres et exemptes d’huile ou de

graisse. Des poignées et des surfaces de préhension

glissantes ne permettent pas de manipuler et de

contrôler l'outil en toute sécurité en cas de situation

imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

•Pour recharger le bloc-piles, utiliser seulement

le chargeur spéciﬁé par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut

entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

•N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

•Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trom-

bones, les pièces de monnaie, les clés, les clous,

les vis ou d’autres petits objets métalliques qui

pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures

ou un incendie.

•Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive. En

cas de contact accidentel, rincer immédiatement

les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer

des irritations ou des brûlures.

•N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modiﬁé. Des piles endommagées

ou modiﬁées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

•Ne pas exposer le bloc-piles ou l’outil aux ﬂammes

ou à une température excessive. Une exposition

aux ﬂammes ou à une température supérieure à

130°C (265°F) peut causer une explosion.

•Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de

la plage de température spéciﬁée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciﬁée peut endommager la pile et augmenter

le risque d’incendie.

ENTRETIEN

•Les réparations de l’outil électrique doivent

être conﬁées à un technicien qualiﬁé, utilisant

exclusivement des pièces identiques à celles

d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

•Ne jamais eﬀectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR

COMPACTEUR À PLAQUE

•Aﬁn de minimiser le risque de blessures, porter

des chaussures de sécurité lors de l’utilisation

du compacteur à plaque.

•Toujours porter une protection auditive. Porter

la protection respiratoire et oculaire appropriée.

•Le niveau déclaré d’émissions sonores

représente les principales applications de l’outil.

Pourtant, si l’outil est utilisé pour d’autres ap-

plications, s’il est utilisé avec des accessoires

diﬀérents ou s’il est mal entretenu, les émissions

sonores pourront varier en conséquence.

•Toujours mettre l’outil et le garer sur une surface

uniforme et plate.

•Se camper en dessus de la machine lors de son

utilisation sur une surface inclinée.

•Prêter une grande attention aux murs latéraux

durant les applications dans des tranchées. Les

murs instables pourront tomber à cause de la

vibration provenant de la machine.

•Suivre les réglementations et les règles du

chantier.

•Garder les mains et les pieds à l’écart des pièces

en mouvement.

•Ne jamais utiliser la machine quand la garde de

la courroie n’est pas installée.

•Ne pas utiliser des accessoires qui n’ont pas été

spécialement conçus ou recommandés par le

fabricant de l’outil. Le simple fait qu’un accessoire

peut convenir à votre machine ne veut pas dire qu’il

peut être utilisé en toute sécurité.

•Ne faites pas fonctionner la machine avec la

batterie verrouillée en place. Ne verrouiller que

pour le stockage.

•Risque de brû-lure chimique. Gardez la batterie

des cellules de hors de la portée des enfants.

•

AVERTISSEMENT

Pour réduire le risque de

blessures dans les ap-

plications qui produisent une quantité considé-

rable de poussière, utilisez une solution

d’extraction de poussière conforme à l’OSHA

conformément aux instructions d’utilisation de

la solution.

•Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

•Maintenir en l’état les étiquettes et les plaques

d’identiﬁcation.Des informations importantes y

ﬁgurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectiﬁcation, de perforage

et d’autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances ﬁgurent:

•le plomb contenu dans les peintures à base de

plomb;

•la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

•l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces

substances chimiques, l’opérateur doit: travailler

dans une zone bien ventilée et porter l’équipement de

sécurité approprié, tel qu’un masque anti-poussière

spécialement conçu pour filtrer les particules

microscopiques.

PICTOGRAPHIE

Volts

Courant direct

AVERTISSEMENT

Risque de

choc électrique

Lire le manuel d’utilisation

Porter une protection auditive. Porter

la protection respiratoire et oculaire

appropriée.

La surface est chaude. Éviter tout

contact.

Tenir les parties du corps à l’écart des

pièces en mouvement.

Danger de pincement. Garder les

parties du corps à l’écart de la

charnière et du point de levage

durant le pliage et le dépliage de la

poignée.

Puissance sonore garantie*

Utiliser le point de levage.

Ne pas soulever à l’aide de

fourchettes.

Ne pas soulever dans un godet

d’excavatrice.

Poids de levage**

UL Listing Mark pour Canada

et États-unis

* Consulter l’étiquette sur la machine pour en savoir plu sur

l’échelle des décibels réelle.

** Le poids de levage comprend le poids de machine et des

accessoires attendus les plus lourds. Toujours ajouter le

poids du bloc-piles s’il est installé durant le levage.

DESCRIPTION FONCTIONNELLE

1. Point de levage

2. Bouton de verrouillage de poignée (2)

3. Panneau de commande

4. Poignée

5. Clip

6. Verrou de bloc-piles

7. Carte ONE-KEY™

8. Garde de courroie

9. Poignées de transport (4) (aussi au dos de l’outil)

10.Plaque compactrice

11. Commande de vitesse

12.Voyant de surcharge

13.Touches de contrôle de vitesse

14.Touches « Marche avant / Marche arrière »

15.Touche neutre (arrêt)

16.Indicateur de niveau de charge

17.Voyant de température basse

18.Avertisseur ONE-KEY™

12 14

16 15

SPÉCIFICATIONS

No de Cat..................................................MXF220

Type de batterie .................................. MX FUEL™

Type de chargeur ............................... MX FUEL™

Utilisation en pente maximale recommandée.... 25º

Courroie de rechange.................................3VX250

Poids de levage..........................102 kg (225 lbs)**

Module/ID de FCC....................... BGM11S/QOQ11

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

125°F)

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

ﬁé. Pour les instructions de charge spéciﬁques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Enlèvement/insertion de la batterie

Pour retirer le bloc-piles, pousser le verrou de loquet

de bloc-piles vers un côté et serrer le levier du loquet.

Tirer du bloc-piles pour le faire sortir de machine.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps

de machine. S’assurer qu’elle est ﬁxée solidement.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés par le fabricant de

la machine peut comporter des risques. Le sim-

ple fait qu’un accessoire peut convenir à votre

machine ne veut pas dire qu’il peut être utilisé

en toute sécurité.

Indicateur de charge de la batterie

Lors de l’armement de machine, l’indicateur de

charge de la batterie aﬃchera l’autonomie restante

du bloc-piles. L’indicateur de charge de la batterie

montre les mêmes renseignements que la jauge de

charge sur le bloc-piles. Un témoin sur l’indicateur de

charge de la pile clignotera s’il reste moins de 10 %

de la charge. Lorsque la batterie n’a plus de charge,

l’indicateur de charge clignotera 8 fois. Charger le

bloc-piles.

10-32 % 55-77 %

77-100 %

32-55 %

Moins de 10% si la première lumière

clignote 4 fois

Pliage / dépliage de la poignée

ATTENTION

Danger de pincement. Garder

les parties du corps loin de la

charnière, du point de levage et du panneau de

commande durant le pliage et le dépliage de la

poignée.

Aﬁn de minimiser le risque de blessures, ne pas

manipuler la machine si les boutons de verrouil-

lage de la poignée sont déverrouillés.

Position d’utilisation :

1. Pour déplier la poignée, tourner les deux boutons

de verrouillage de poignée vers la position de

déverrouillage (1).

2. Tirer sur le clip pour le mettre à une distance

d’environ un pouce par rapport au point de

levage (2).

3. Soulever la poignée vers la position droite.

4. Tourner les boutons de verrouillage de la poignée

pour verrouiller la poignée.

Position de rangement :

1. AVERTISSEMENT ! Retirez la batterie pour éviter

de démarrer machine.

2. Pour plier la poignée, tourner les deux boutons

de verrouillage de poignée vers la position de

déverrouillage (3).

3. Pousser la poignée vers le bas dans la machine.

4. Fixer le clip au point de levage pour faciliter le

transport et l’entreposage (4).

Levage à l’aide d’un appareil

AVERTISSEMENT

A ﬁn de minimiser le risque

de blessures causées par

une machine qui tombe, ne pas soulever à l’aide

de fourchettes. Ne pas soulever dans un godet

d’excavatrice. Soulever la machine uniquement

à l’aide de l’équipement de levage non endom-

magés approprié pour l’application à eﬀectuer.

Désarmer ou retirez la batterie pour éviter de

démarrer machine.

Replier la poignée dans la position de rangement.

Pour soulever la machine, utiliser le point de levage

en tant que pointe d’ancrage (Voir description

fonctionnelle). Veuillez s’assurer que la sangle de

hissage ne glisse pas et n’entre pas en contact avec

d’autres pièces.

Levage à l’aide des poignées de transport

Il est possible d’eﬀectuer une opération à

plusieurs personnes s’il est nécessaire de

soulever ou de transporter la machine. La

machine est lourde. Soulever en utilisant les

jambes, pas le dos.

Retirez toujours la batterie de la machine avant

de la transporter.

Ne pas amener ou transporter le bloc-piles par

la poignée de l’accessoire lorsqu’il est toujours

installé sur machine.

Toujours s’assurer d’avoir un chemin de passage

sans obstructions avant de commencer à amener

l’outil. Aﬁn de minimiser le risque de blessures,

sécuriser la machine avant de la transporter

pour éviter que vous trébuchiez, qu’elle roule,

se glisse ou que vous tombiez.

Désarmer ou retirez la batterie pour éviter de

démarrer machine.

Se tenir bien campé et toujours demander à d’autres

personnes de vous aider à soulever la machine

quand un appareil n’est pas utilisé. Tenir les poignées

de transport pour la soulever. Demander à une autre

personne de tenir les poignées de transport de son

côté. Toujours se tenir bien campé.

Transport à l’aide d’un véhicule

AVERTISSEMENT ! Désarmer ou retirez la batterie

pour éviter de démarrer machine. Replier la poignée

dans la position de rangement. Utiliser des ﬁxations

idéales pour sécuriser le compacteur à plaque dans

le véhicule de transport tout en utilisant les poignées

de transport en tant que ﬁxations.

ONE-KEY™

La fonctionnalité ONE-KEY™ dans cette machine

est activée par une carte remplaçable. L’enlèvement

de cette carte désactivera la fonctionnalité ONE-

KEY™ dans la machine. L’enlèvement de la carte

après l’ajout de la machine à votre inventaire sur

l’application ONE-KEY™ mettra la machine dans

un verrouillage sécuritaire. Réinsérer la carte pour

déverrouiller la machine.

Il est possible d’accéder à la carte ONE-KEY en

enlevant le couvercle à l’aide d’un tournevis T9.

Pour en apprendre plus long sur la fonction-

nalité ONE-KEY™ de cet machine, visitez le

milwaukeetool.com/One-Key. Pour télécharger

l’application ONE-KEY™, visitez l’App Store®d’Apple

ou Google Play™ à l’aide de votre appareil intelligent.

Indicateur ONE-KEY™

Bleu uni Le mode sans ﬁl est engagé et prêt

pour le configurer à l'aide de l’appli

ONE-KEY™.

Bleu

clignotant Machine établit une communication ac-

tive avec l’appli ONE-KEY™.

Rouge

clignotant Machine a un blocage sécuritaire et ne

pourra être débloqué que par le pro-

priétaire à l’aide de l’appli ONE-KEY™.

MANIEMENT

AVERTISSEMENT

Aﬁn de minimiser le risque

de blessures, toujours

porter la protection oculaire appropriée certiﬁée

conforme à la norme ANSI Z87.1.

Lorsque de travaux sont faits dans de situations

poussiéreuses, porter une protection respiratoire

ou bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

Porter des chaussures de sécurité lors de

l’utilisation du compacteur à plaque.

Porter des protecteurs d’oreille. L’exposition au

bruit peut entraîner une perte auditive.

Ne jamais utiliser la machine quand la garde de

la courroie n’est pas installée.

Assemblage de machine

Les machines MX FUEL™ devront être armés avant

leur utilisation. Même que le bloc-piles soit inséré, les

fonctions de la gâchette et machine ne fonctionnera

pas jusqu’à ce que machine soit armé.

Pour armer machine :

1. Insérer le bloc-piles.

2. Appuyez sur le bouton Bras. L'icône MX FUEL™

s'allume. La gâchette s'armera en 2 secondes.

3. Après 15 minutes d’inactivité, machine entrera

en mode de veille. L’icône MX FUEL™ s’éteindra

et la gâchette et les voyants DEL seront non

opérationnels.

4. Appuyer et tenir enfoncé le bouton d’armement

pendant 1 seconde pour réactiver machine.

5. Appuyer et tenir enfoncé le bouton d’armement

pendant 1 seconde pour désarmer (éteindre)

machine. L’icône MX FUEL™ s’éteindra.

Utilisation du compacteur à plaque

AVERTISSEMENT

Risque d’écrasement. Aﬁn

de minimiser le risque de

blessures graves :

•Veiller à vous maintenir bien campé. Un glisse-

ment ou une chute pourra causer une blessure

corporelle grave.

•Ne pas utiliser sur des pentes dépassant l’angle

recommandé. Voir la section « Spéciﬁcations ».

Se camper en dessus de la machine lors de son

utilisation sur une surface inclinée.

•Prêter une grande attention aux murs latéraux en

tranchée, les tranchées, les changements dans

les conditions du terrain, les structures et le sol

irrégulier. Les murs instables pourront tomber à

cause de la vibration provenant de la machine.

•Faire attention durant l’utilisation auprès des

fosses, des fossés et des plateaux. Veuillez

s’assurer que le sol a la capacité portante ap-

propriée pour supporter le poids de la machine

et celui de l’utilisateur.

•Si vous perdez le contrôle de la machine, ne

tentez pas de l’arrêter.

Le compacteur à plaque a été conçu pour l’utiliser

dans le compactage de la terre, du gravier, des

sols mélangés et de l’asphalte. Prêter attention aux

ﬁxations lâches et aux pièces endommagées avant

d’utiliser la machine. Ne pas utiliser le compacteur

à plaque s’il y a des ﬁxations lâches, des pièces

endommagées ou de l’eau stagnante sur la plaque

inférieure. Pour éviter que la machine ait une réduc-

tion de température, évacuer l’eau avant de l’utiliser.

Touches « Marche avant /

Marche arrière »

Touche

neutre

(arrêt)

Touches

de contrôle

de vitesse

Indicateur

de niveau

de charge

Voyant de

température basse

Commande

de vitesse Voyant de

surcharge

1. Constater que les accessoires sont bien ﬁxés, le

cas échéant.

2. Pour allumer la machine, il faudra l’armer.

3. Régler la vitesse et le sens. Le compacteur à

plaque bougera après avoir sélectionné le sens.

4. Guider la machine dans le sens désiré.

5. Pour arrêter la machine, appuyer sur la touche

neutre.

6. Pour renverser le sens de déplacement, après

avoir arrêté la machine, mettre la poignée dans

la position désirée et pousser la machine dans le

sens contraire.

7. Pour éteindre la machine, il faudra la désarmer.

8. AVERTISSEMENT ! Retirez la batterie pour éviter

de démarrer machine.

9. Après chaque utilisation, nettoyez la machine en

la renversant pour enlever la saleté, les pierres et

la boue entre les plaques inférieure et supérieure.

Utilisez un tuyau d’air ou un nettoyeur haute pres-

sion, si nécessaire.

Voyant de surcharge

Le voyant de surcharge s’allumera quand la ma-

chine fonctionne presque sur la limite thermique. La

machine pourra toujours être utilisée durant cette

période.

Le voyant de surcharge clignotera quand la machine

aura atteint la limite thermique et se sera refroidi.

Quand le voyant de surcharge clignote, la machine

ne fonctionnera pas. Le voyant de surcharge ces-

sera de clignoter et il sera possible de reprendre

l’utilisation de la machine quand la machine sera

arrivée à se refroidir.

Voyant de température basse

Le voyant de température basse clignotera quand

la machine ne peut pas être allumée à cause de

basses températures de fonctionnement. Lorsque

le voyant de température basse clignote, la machine

fonctionnera à une faible vitesse pour réchauﬀer la

machine. Veuillez s’assurer qu’il n’y a pas d’eau

stagnante dans la plaque. Évacuer l’eau qui puisse

être dans le compacteur à plaque. Continuer d’utiliser

la machine à une vitesse plus basse à des tempéra-

tures de moins de 0°C (32°F). Une fois réchauﬀée,

la machine reprendra son fonctionnement normal à

la vitesse sélectionnée et le voyant de température

basse cessera de clignoter. Si la machine n’est pas

en mesure de reprendre son fonctionnement normal,

elle restera en neutre. Eﬀectuer une révision de la

tension de la courroie si le problème persiste.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de machine avant d’y eﬀectuer des

travaux d’entretien. Ne jamais démonter le bloc-

piles, le chargeur ou la machine, sauf si ces in-

structions indiquent faire une telle chose. Pour

toute autre réparation, contacter un centre de

service de MILWAUKEE.

Entretien de machine

Gardez machine en bon état en adoptant un pro-

gramme d’entretien ponctuel. Inspectez votre ma-

chine pour des questions telles que le bruit excessif,

de grippage des pièces mobiles, de pièces cassées

ou toute autre condition qui peut aﬀecter le fonc-

tionnement de machine. Retournez votre machine

à un centre de service MILWAUKEE accrédité pour

obtenir le service. Après une période pouvant aller

de 6 mois à un an, selon l’usage, retournez votre

machine à un centre de service MILWAUKEE ac-

crédité pour d'inspection.

Si machine ne démarre pas ou ne fonctionne pas

à pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et machine. Si machine

ne fonctionne toujours pas correctement, renvoyez

machine, le chargeur et la batterie à un centre de

service MILWAUKEE accrédité.

Installation / enlèvement de la courroie

Examiner la courroie tous les ans pour constater

qu’elle n’a pas de ﬁssures, de craquelures, de glaçage,

d’eﬃlochement ou d’autres signes d’usure. Remplacer

la courroie si des dommages ou un fonctionnement mé-

diocre surviennent. Veuillez vous reporter à la section

« Spéciﬁcations » pour courroie de rechange.

1. AVERTISSEMENT ! Retirez la batterie pour éviter

de démarrer machine.

2. Pour retirer la courroie, utiliser une clé à douille

de 13 mm pour retirer un boulon M8 qui se trouve

en face de la garde de la courroie.

3. Utiliser une clé hex de 4 mm pour desserrer les

quatre vis qui ﬁxent la garde de la courroie.

4. Retirer la garde de la courroie.

Boulons de montage du moteur

Boulon de montage du moteur

5. Utiliser une clé de 13 mm (1/2") pour desserrer

les deux boulons de montage du moteur qui se

trouvent derrière le moteur et un boulon qui est

avant le moteur. Ceci contribuera à faire glisser

le moteur vers l’avant de la machine.

6. Retirer la courroie.

7. Installer une nouvelle courroie dans la fente en

« V » des deux poulies.

8. La tirer sur l’arrière du moteur pour tendre la

courroie. Corriger la tension si la courroie montre

une déviation de 13 mm (1/2") avec une grande

pression de pouce.

9. Serrer chacun des boulons de montage du moteur

à l’aide d’un dispositif d’étalonnage à un couple

de 29 N-m (21,5 ft-lbs). Ceci contribuera à éviter

que le moteur se glisse.

10.Eﬀectuer une révision de la tension de la courroie

pour s’assurer qu’aucune déviation ne se produit

durant le resserrement.

11. Installer la garde de la courroie.

12.Serrer les vis de la garde de la courroie. Serrer

le boulon M8 à un couple de 10 N-m (7,4 ft-lbs)

à l’aide d’un dispositif d’étalonnage.

ONE-KEY™

AVERTISSEMENT

Risque de brû-

lure chimique.

Ce dis-positif contient une pile bouton

au lithium. Une pile neuve ou usée

peut causer des brûlures internes

graves entraînant la mort en seulement 2 heures

si avalée ou entrée dans le corps. Toujours ﬁxer

le couvercle du compartiment des piles. Si le

couvercle ne se ferme pas bien, arrêter d’utiliser

le dispositif, retirer les piles et les garder hors

de la portée des enfants. Si vous soupçonnez

que les piles ont été avalées ou entrées dans le

corps, consultez immédiatement un médecin.

Pile bouton interne

Une pile bouton interne est utilisée pour faciliter la

fonctionnalité ONE-KEY™ complète.

Si la LED de l’indicateur de mode s’éteint et que

machine ne peut pas ajuster la vitesse, ou si la com-

munication Bluetooth cesse de fonctionner, retirez et

réinsérez la batterie de la pile à pièces pour la réini-

tialiser. Remplacez la batterie si le problème persiste.

Pour remplacer la pile bouton :

1. AVERTISSEMENT ! Retirez la batterie pour éviter

de démarrer machine.

2. Desserrer la ou les vis et ouvrir la porte du com-

partiment de la pile type bouton.

3. Retirer la vieille pile bouton, la tenir hors de

la portée des enfants et se débarrasser d’elle

comme il faut.

4. Mettre la nouvelle pile bouton (3V CR2032), en

mettant le pôle positif vers le haut.

5. Fermer la porte du compartiment de la pile et ser-

rer la vis fermement.

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Tout produit, bloc-piles et chargeur MX FUEL™ MILWAUKEE sont

garantis à l’acheteur d’origine par un distributeur agréé MILWAUKEE

d’être exempts uniquement de vice de matériau et de fabrication.

Sous réserve de certaines exceptions, MILWAUKEE réparera ou

remplacera tout produit, bloc-piles ou chargeur MX FUEL™ qui,

après examen, seront conﬁrmés par MILWAUKEE d’être aﬀectés

d’un vice de matériau ou de fabrication pour une période de deux

(2) ans après la date d’achat. Retourner le produit, le bloc-piles ou le

chargeur MX FUEL™ à un centre de service en usine MILWAUKEE

ou un poste d’entretien agréé MILWAUKEE, en port prépayé et as-

suré. Pour en savoir plus sur le processus de livraison du bloc-piles,

veuillez composer le 1.800.SAWDUST (1.800.729.3878) ou visiter

le site www.milwaukeetool.com. Une copie de la preuve d’achat doit

être présentée lors du retour du produit. Cette garantie ne couvre pas

les dommages que MILWAUKEE détermine d’être causés par des

réparations ou des tentatives de réparation par quiconque d’autre que

le personnel agréé par MILWAUKEE, des utilisations incorrectes, des

altérations, des utilisations abusives, une usure normale, une carence

d’entretien ou des accidents.

Usure normale : Plusieurs produits MX FUEL™ nécessiteront du rem-

placement et de l’entretien de leurs pièces fréquents aﬁn de jouir de

leur rendement optimal. Cette garantie ne couvre pas les réparations

lorsque l’utilisation normale a épuisé la vie utile d’une pièce, y compris

les courroies d’entraînement et d’assistance, les poulies, les ﬂasques

de disques, les joints à vide, les poignées sans outillage, les épingles

de chasse, les patins, les coupleurs d’entraînement, les gaines en

caoutchouc, l’alimentation automatique, les blocs de stabilisation, les

roues, les porte-roues, les cordons, les joints toriques, les embouts,

les lames d’entraînement, les pistons, les percuteurs, les poussoirs,

les porte-outils et les rondelles de protection de butoir.

Il n’est pas nécessaire d’inscrire la garantie pour obtenir la garantie cor-

respondante d’un produit, d’un bloc-piles ou d’un chargeur MX FUEL™.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET

DE REMPLACEMENT DÉCRITS PAR LAPRÉSENTE EST UNE CON-

DITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE.

SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ

PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE

SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCES-

SOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS

PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS,

DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT

DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y

COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLI-

CABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE

OU ÉCRITE. DANS LAMESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS

S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIA-

BILITÉ OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN

PARTICULIÈRE. DANS LAMESURE OÙ UNE TELLE STIPULATION

D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE

DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE

APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA

EST DÉCRIT PRÉCÉDEMMENT. CERTAINES PROVINCES NE

PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES

IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR

DES DROITS LÉGAUX PARTICULIERS ; ILBÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UNE PROVINCE À L’AUTRE.

Cette garantie s’applique uniquement aux produits vendus aux États-

Unis et au Canada.

Veuillez consulter l’onglet « Trouver un centre de service » dans

la section « Pièces et service » du site web de MILWAUKEE, à

l’adresse www.milwaukeetool.com, ou composer le 1.800.SAWDUST

(1.800.729.3878) pour trouver le centre de service le plus proche pour

l’entretien, sous garantie ou non, d’un produit, d’un bloc-piles ou d’un

chargeur MX FUEL™.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages, n'immergez jamais machine, la batterie

ou le chargeur et ne laissez pas de liquide s'y

inﬁltrer.

Nettoyage

AVERTISSEMENT ! Retirez la batterie pour éviter

de démarrer l’outil. Laisser refroidir le moteur avant

de le nettoyer. Une fois refroidi le moteur, essuyer

complètement le béton et le débris qui restent sur

la machine. Le nettoyage doit se faire avec un linge

humide et un savon doux. Certains nettoyants tels

l’essence, la térébenthine, les diluants à laque ou à

peinture, les solvants chlorés, l’ammoniaque et les

détergents d’usage domestique qui en contiennent

pourraient détériorer le plastique et l’isolation des

pièces. Ne pas pulvériser la machine ou la batterie.

Ne laissez jamais de solvants inflammables ou

combustibles auprès des outils. Gardez les machine

propres, à sec et exemptes d’huile ou de graisse.

Maintenir les connexions et les surfaces du bloc-piles

qui se trouvent entre machine et la pile exempt de

débris ainsi que de matériaux.

Ne pas maintenir les surfaces propres pourra en-

traîner le désalignement de la connexion du bloc-

piles ou bien, endommager la connexion de la pile

tout entière.

Réparations

Pour les réparations, retournez la machine au centre

de service autorisé le plus proche.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

COMMUNICATION SANS FIL

Pour les produits comportant des fonctions de com-

munication sans ﬁl, ONE-KEY™ y compris :

Conformément à la part 15.21 du Règlement de la

FCC, ne pas modiﬁer ce produit-ci. Une telle modi-

ﬁcation pourra annuler votre autorisation à utiliser le

produit. Cet appareil est conforme à la part 15 du Rè-

glement de la FCC et les normes RSS d’exemption

de licence de l’ISED-Canada. Son fonctionnement

est soumis aux conditions suivantes : 1) Cet appareil

ne doit produire aucun brouillage préjudiciable ; et 2)

cet appareil doit fonctionner en dépit de tout brouil-

lage capté, y compris le brouillage pouvant mener à

un fonctionnement non désiré

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias

de seguridad, instrucciones,

ilustraciones y especiﬁcaciones con esta her-

ramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves. Guarde

todas las advertencias e instrucciones para

consultarlas en el futuro. El término “herramienta

eléctrica” en todas las advertencias incluidas más

abajo se reﬁere a su herramienta operada por con-

exión (cable) a la red eléctrica o por medio de una

batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

•Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

•No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inﬂamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

•Mantenga a los niños y a los espectadores ale-

jados mientras utiliza una herramienta eléctrica.

Las distracciones pueden ocasionar la pérdida de

control.

SEGURIDAD ELÉCTRICA

•Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modiﬁque

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modiﬁcar reducirán el riesgo de

descarga eléctrica.

•Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

•No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

•No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

el aceite, los bordes aﬁlados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

•Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en

exteriores. El uso de una extensión adecuada para

el uso en exteriores disminuye el riesgo de descarga

eléctrica.

•Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

•Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica

mientras está cansado o bajo la inﬂuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

•Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

•Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor

o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

•Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

•No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

•Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

•Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

•No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las her-

ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

•No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo

mejor y con mayor seguridad a la velocidad para la

que fue diseñada.

•No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

•Almacene las herramientas eléctricas que no

se estén utilizando fuera del alcance de los

niños y no permita que personas que no estén

familiarizadas con la herramienta eléctrica o con

estas instrucciones la utilicen. Las herramientas

eléctricas son peligrosas en manos de usuarios sin

capacitación.

•Dé mantenimiento a las herramientas eléctricas

y accesorios. Veriﬁque que no haya desalin-

eación, amarre de partes móviles, partes rotas

o alguna otra condición que pueda afectar el

funcionamiento de la herramienta eléctrica. Si se

daña, asegúrese de que la herramienta eléctrica

sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deﬁciente.

•Mantenga las herramientas de corte aﬁladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte aﬁlados son menos

propensas a atorarse y son más fáciles de controlar.

•Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instruc-

ciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la

herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

•Mantenga las empuñaduras y ñas superﬁcies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y superﬁcies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

•Recargue únicamente con el cargador espe-

ciﬁcado por el fabricante. Un cargador que es

adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

•Utilice las herramientas eléctricas únicamente

con baterías especíﬁcamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

•Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan

formar una conexión de una terminal a otra. Crear

un corto entre las terminales de la batería puede

ocasionar quemaduras o un incendio.

•Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

•No use una batería o herramienta que se haya

dañado o modiﬁcado. Las baterías dañadas o

modiﬁcadas pueden mostrar un comportamiento

impredecible, causando incendios, explosión o

riesgo de lesión.

•No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o

temperatura a más de 130°C (265°F) puede causar

explosiones.

•Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de

temperatura especiﬁcado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especiﬁcado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

•Lleve su herramienta eléctrica a servicio con un

técnico caliﬁcado que use únicamente piezas

de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

•Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA

COMPACTADOR DE PLACA

•Para reducir el riesgo de lesiones, use calzado

de seguridad al momento de usar el compacta-

dor de placa.

•Siempre use protección auditiva. Use protección

respiratoria y ocular adecuada.

•El nivel de emisiones sonoras declarado

representa las principales aplicaciones de la

herramienta. No obstante, si la herramienta se

usa en aplicaciones diferentes, con accesorios

distintos o no recibe el debido mantenimiento,

el nivel sonoro podrá ser distinto.

•Siempre instale la máquina y estaciónela en una

superﬁcie plana y uniforme.

•Ubíquese arriba de la máquina cuando se use

en una superﬁcie inclinada.

•Preste suma atención a los muros laterales

durante las aplicaciones en zanjas. Los muros

inestables podrán caerse debido a la vibración

que genera la máquina.

•Siga las reglas y las normativas de la obra.

•Mantenga las manos y los pies lejos de las

piezas móviles.

•Nunca use la máquina cuando el protector de

correa no esté instalado.

•No use accesorios que no estén especíﬁcamente

diseñados y recomendados por el fabricante de

la herramienta. No es suﬁciente con que el acceso-

rio pueda ﬁjarse a la herramienta para garantizar

una operación segura.

•No opere la máquina con la batería bloqueada

en su lugar. Solo bloqueo para almacenamiento.

•Riesgo de quem-adura química. Mantenga la

bateríadelaceldademonedaslejosdelosniños.

•

ADVERTENCIA

Para reducir el riesgo de

lesiones en aplicaciones

que producen una cantidad considerable de

polvo, use una solución de extracción de polvo

que cumpla con OSHA de acuerdo con las in-

strucciones de operación de la solución.

•Válgase siempre de su sentido común y sea

cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían

tener un desenlace peligroso. No utilice esta her-

ramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con

un profesional capacitado para recibir capacitación

o información adicional.

•Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identiﬁcados como causantes

de cáncer, defectos congénitos u otros daños repro-

ductivos. Algunos ejemplos de estos químicos son:

•plomo de pintura basada en plomo

•dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

•arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ﬁltrar

partículas microscópicas.

SIMBOLOGÍA

Volts

Corriente continua

AVERTISSEMENT

Riesgo de

choque eléctrico

Leer el manual del operador

Siempre use protección auditiva. Use

protección respiratoria y ocular

adecuada.

La superﬁcie está caliente. Evite el

contacto.

Mantenga las extremidades del

cuerpo lejos de las piezas móviles.

Peligro de pellizco. Mantenga las

extremidades del cuerpo lejos de la

bisagra y el punto de elevación

durante el pliegue y el despliegue de

la empuñadura.

Potencia sonora garantizada*

Use el punto de elevación.

No se eleve con horquillas.

No se eleve con un cucharón de

excavadora.

Peso de levantamiento**

UL Listing Mark para

Canadá y Estados Unidos

* Consulte la etiqueta que se encuentra en la máquina para

más información acerca del nivel de decibeles reales.

** El peso de elevación incluye el peso de la máquina y los

accesorios esperados más pesados. Siempre agregue el

peso de la batería si está instalada durante el levantamiento.

DESCRIPCION FUNCIONAL

1. Punto de elevación

2. Perilla de bloqueo de empuñadura (2)

3. Panel de control

4. Mango

5. Gancho

6. Seguro de batería

7. Tarjeta ONE-KEY™

8. Protector de correa

9. Empuñaduras de transporte (4)

(también en la parte trasera de la herramienta)

10.Placa compactadora

11. Botón de armado

12.Indicador de sobrecarga

13.Botones de control de velocidad

14.Botones "Avance / Reversa"

15.Botón neutral (alto)

16.Indicador de combustible de la batería

17.Indicador de temperatura baja

18.Indicador de ONE-KEY™

12 14

16 15

ESPECIFICACIONES

Cat. No......................................................MXF220

Tipo de batería .................................... MX FUEL™

Tipo de cargador ................................. MX FUEL™

Funcionamiento en pendiente

máximo recomendado....................................... 25º

Correa de repuesto.....................................3VX250

Peso de levantamiento...............102 kg (225 lbs)**

Módulo/ID de FCC....................... BGM11S/QOQ11

Temperatura ambiente recomendada

para operar................ -18°C

50°C (0°F a 125°F)

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especíﬁcas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Retiro/inserción de la batería

Para retirar la batería, presione el seguro del broche

para moverlo hacia un lado y apriete la palanca del

broche. Jale la batería para sacarla de la máquina.

ADVERTENCIA

Para reducir el riesgo de le-

siones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo

de la máquina. Asegúrese de que quede bien ﬁrme

en su posición.

ADVERTENCIA

Utilice únicamente acceso-

rios especíﬁcamente reco-

mendados por el fabricante de la máquina. El uso

de accesorios no recomendados podría resultar

peligroso. No es suﬁciente con que el accesorio

pueda ﬁjarse a la herramienta para garantizar una

operación segura.

Indicador de combustible

Cuando la máquina esté armada, el indicador de

combustible muestra el tiempo restante de operación

de la batería. El indicador de combustible reﬂeja

al indicador de combustible de la batería. Cuando

quede menos de 10% de carga, una luz del indica-

dor de combustible parpadeará. Cuando la batería

alcance el 0 % de carga, el indicador de combustible

parpadeará 8 veces. Cargue la batería.

/ WK  LI ¿ W OL KW À K  WL



Menos del 10% si la primera luz

parpadea 4 veces

Pliegue / despliegue de la empuñadura

ATENCIÓN

Peligro de pellizco. Mantenga las

extremidades del cuerpo lejos de

la bisagra, el punto de elevación y el panel de

control durante el pliegue y despliegue de la

empuñadura.

Para evitar el riesgo de lesiones, no opere la

máquina con las perillas de seguro de empuña-

dura desbloqueadas.

En la posición de funcionamiento:

1. Para desplegar la empuñadura, gire ambas peril-

las de bloqueo de empuñadura hacia la posición

de desbloqueo (1).

2. Jale el gancho para ubicarlo a una distancia aprox-

imada de una pulgada del punto de elevación (2).

3. Levante la empuñadura hacia la posición recta.

4. Gire las perillas de seguro de empuñadura para

bloquear la empuñadura.

En la posición de guardado:

1. ¡ADVERTENCIA! Retire la batería para evitar

arrancar la máquina.

2. Para plegar la empuñadura, gire ambas perillas

de bloqueo de empuñadura hacia la posición de

desbloqueo (3).

3. Empuje la empuñadura hacia abajo dentro de la

máquina.

4. Fije el gancho al punto de elevación para su

transporte y almacenamiento (4).

Table of contents

Languages:

Popular Garbage Disposal manuals by other brands

HOMEBIOGAS

HOMEBIOGAS HBG 2.0 owner's manual

GE Disposall GFC290Y Installation use & care instructions

Whirlpool

Whirlpool GC5000XE2 parts list

Weber mt

Weber mt CR 6 Operating and maintenance manual

AGT

AGT AGENT TRADE CRBH 130 user manual

Made

Made Rask 60L operating instructions

Oklin

Oklin GG10s user manual

DeLonghi

DeLonghi RotoRaptor WD1000 user guide

KitchenAid

KitchenAid KWD-2C0 installation instructions

Meiko

Meiko Green BioMaster 4 HIGHLINE operating instructions

Jatco

Jatco J-5000 SM-P installation instructions

KitchenAid

KitchenAid KCDB250G parts list

HJH office

HJH office CLEAN VI manual

ROBINHOOD

ROBINHOOD SE390 Installation and operation instruction

InSinkErator

InSinkErator Evolution Series manual

Smeg

Smeg KITFD050 instruction manual

JNF

JNF IN.60.564 installation manual

Dynapac

Dynapac CP142 Operation

Milwaukee MX FUEL MXF220 User manual

Popular Garbage Disposal manuals by other brands
