Milwaukee 48-22-8530 User manual

Cat. No. / No de cat.
48-22-8530
30" STEEL STORAGE CABINET & CHEST COMBO
ENSEMBLE PLACARD ET COFFRE DE RANGEMENT
762 mm (30")
COMBINACIÓN DE GABINETE Y CAJA DE ALMACENAMIENTO
762 mm (30")
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
WARNING To reduce the risk of injury, user must read and understand operator's manual.
AVERTISSEMENT Afin de réduire le risque de blessures, l'utilisateur doit lire et bien
comprendre le manuel.
ADVERTENCIAPara reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

23
IMPORTANT SAFETY INSTRUCTIONS
WARNING
Read all safety warnings and all
instructions. Failure to follow the
warnings and instructions may result in serious in-
jury. Save all warnings and instructions for future
reference.
•Use the chest/cabinet and accessories in accor-
dance with these instructions and in the manner
intended, takingintoaccounttheworkingconditions.
Useof the chest/cabinet for operations different from
those intended could result in a hazardous situation.
•Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
•Fully assemble the chest/cabinet according to
the assembly instructions. Do not leave off any
pieces.
•
Chest must be fastened by screws through
connectors after it has been placed on top of
cabinet.
•Do not modify the chest/cabinet in any way. Use
onlyspecifically recommended accessories. Drilling
holes or modifying the chest/cabinet will lower the
load capacity, which can cause the chest/cabinet to
collapse, resulting in injury.
•Lock wheels when chest/cabinet is not being
moved. Unlocked wheels can allow the chest/
cabinet to move unexpectedly.
•Keep the chest/cabinet on a level surface. Do not
load, unload, or park chest/cabinet on an incline.
Thechest/cabinet may become unbalanced and tip,
resulting in injury.
•Always balance the chest/cabinet load to avoid
tipping.Unbalanced chests/cabinets aremore likely
to tip when being moved or when using the chest/
cabinet work surfaces. Evenly distribute the weight
front to back and side to side. Place more than half
thetotal loadweight onthe bottomcabinet whenpos-
sible.To help preventthechest/cabinet from tipping,
load the product starting with the bottom drawers.
•Do not exceed the maximum product weight,
includingcontents.Donotexceedthemaximum
weight for each drawer. Overloaded chests/
cabinetscantip,collapse,ordamagedrawerslides.
•Do not open more than one drawer at a time.
Chest/cabinet may tip, causing injury.
•Keep children and bystanders away while
loading, unloading, and moving chest/cabinet.
Distractions can cause you to lose control.
•Only lift the chest/cabinet according to the in-
structions in this manual. Other methods may be
dangerous, resulting in injury.
•Only transport the chest/cabinet when empty.
Properly secure when transporting.
•Do not mount the chest/cabinet on a truck bed
or any other moving object.
•Lock both the lid and all drawers before rolling
the chest/cabinet. The drawers could come open
and make the chest/cabinet unstable and tip.
•Only roll the chest/cabinet short distances by
using the handle provided.
•Secure all items before rolling the chest/cabinet.
Loose items could shift, causing the chest/cabinet
to become unstable.
•Do not use drawers assteps. Do not stand on the
chest/cabinet.Chest/cabinetmay tip,causing injury.
•Be careful when closing the chest top cover.
Remove hands before closing the top cover.
•Do not use chest/cabinet in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases or dust. This equipment has internal
arcing or sparking parts. Chest/cabinet should not
be located in a recessed area or below floor level.
•Chest/cabinet plugs must match the outlet.
Never modify the plug in any way. Do not use
any adapter plugs with earth (grounded) chest/
cabinetpower strips. Unmodifiedplugs andmatch-
ing outlets will reduce risk of electric shock.
•Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
•Maintain chest/cabinet. Check for misalignment
or binding wheels, breakage or bending of drawer
slides or other parts and any other condition that
mayaffect the chest/cabinet's operation. Donotuse
damaged chest/cabinet.
•Maintain labels and nameplates. These carry
important information. If unreadable or missing,
contact a MILWAUKEE service facility for a free
replacement.
•Have your chest/cabinet serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the chest/
cabinet is maintained.
SYMBOLOGY
Warning
Read Operator's Manual
Electrical Shock Hazard
Do not open more than one drawer at a
time.Chest/cabinet may tip,causinginjury.
Be careful when closing the chest top
cover. Remove hands before closing
the cover.
Chest must be fastened by screws
through connectors after it has been
placed on top of cabinet.
Lock wheels when chest/cabinet is not
being moved. Unlocked wheels can
allow the chest/cabinet to move
unexpectedly.
Do not use drawers as steps. Chest/
cabinet may tip, causing injury.
FPO
Lock both the lid and all drawers before
moving the chest/cabinet.
SPECIFICATIONS
Cat. No.................................................48-22-8530
Two-Slide Drawer Capacity.........100 lbs. (45.4 kg)
Four-Slide Drawer Capacity ........200 lbs. (90.7 kg)
Total Capacity..........................1400 lbs. (635.0 kg)

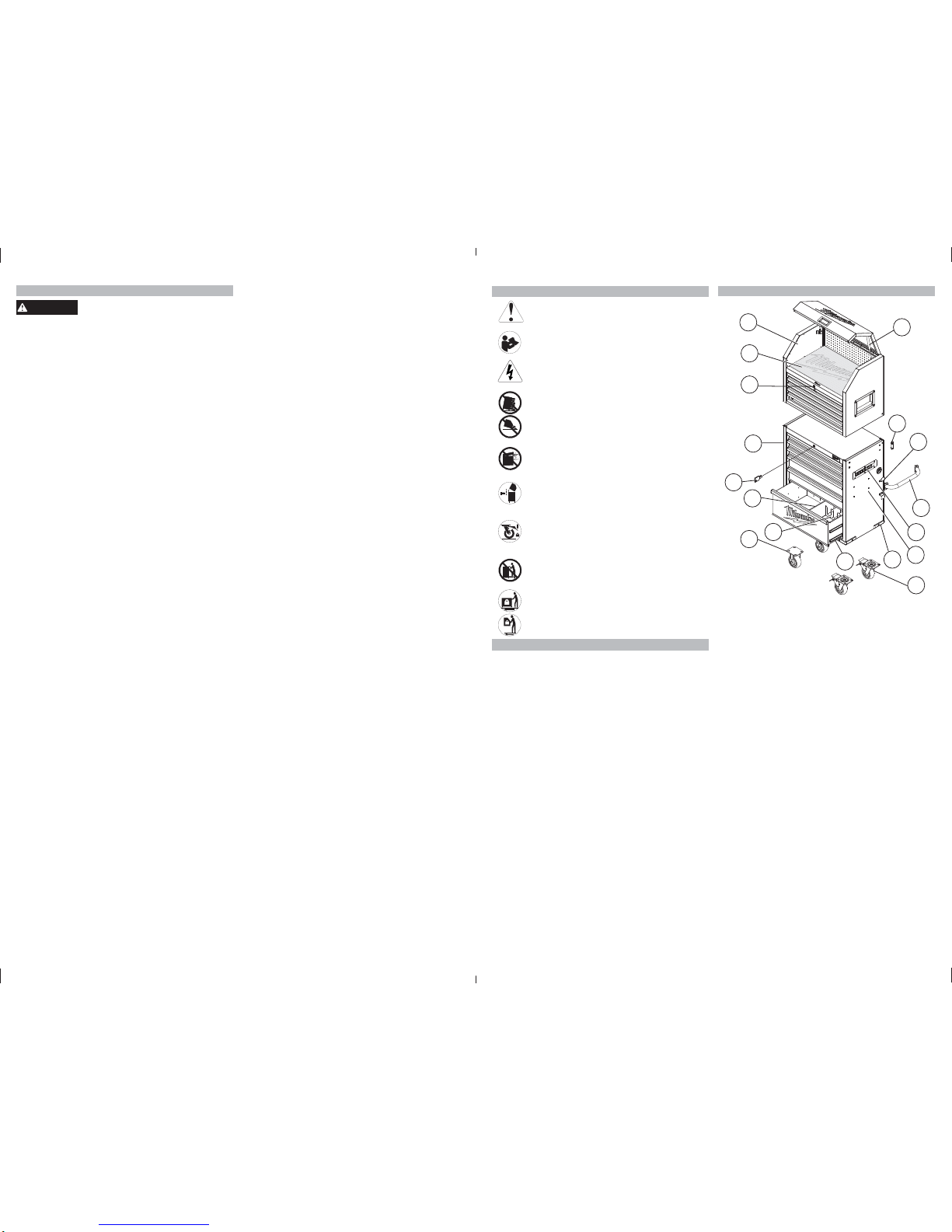

FUNCTIONAL DESCRIPTION
1
8
9
11
10
13
16
1. Top chest
2. Chest mat
3. Lock
4. Gas lift strut
5. Bracket
6. Cord storage
bracket
7. Side handle
8. Power strip
9. Charger mounts
10. Bumper
2
3
6
7
5
4
11. Swivel caster with
brake
12. Drawer slide
13. Rigid caster
14. Tool organizer
15. Drawer divider
16. Key
17. Rolling cabinet
12
15
14
17

45

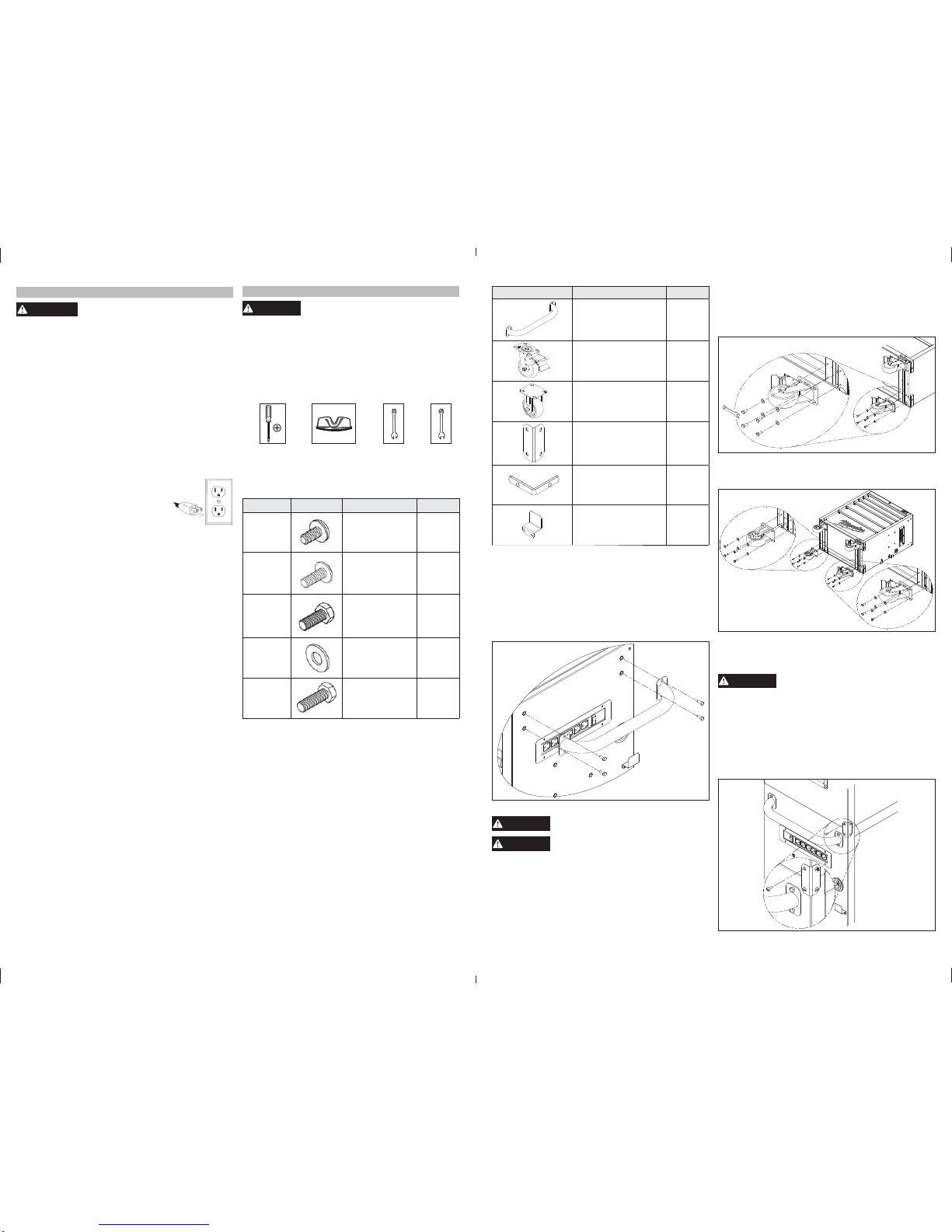

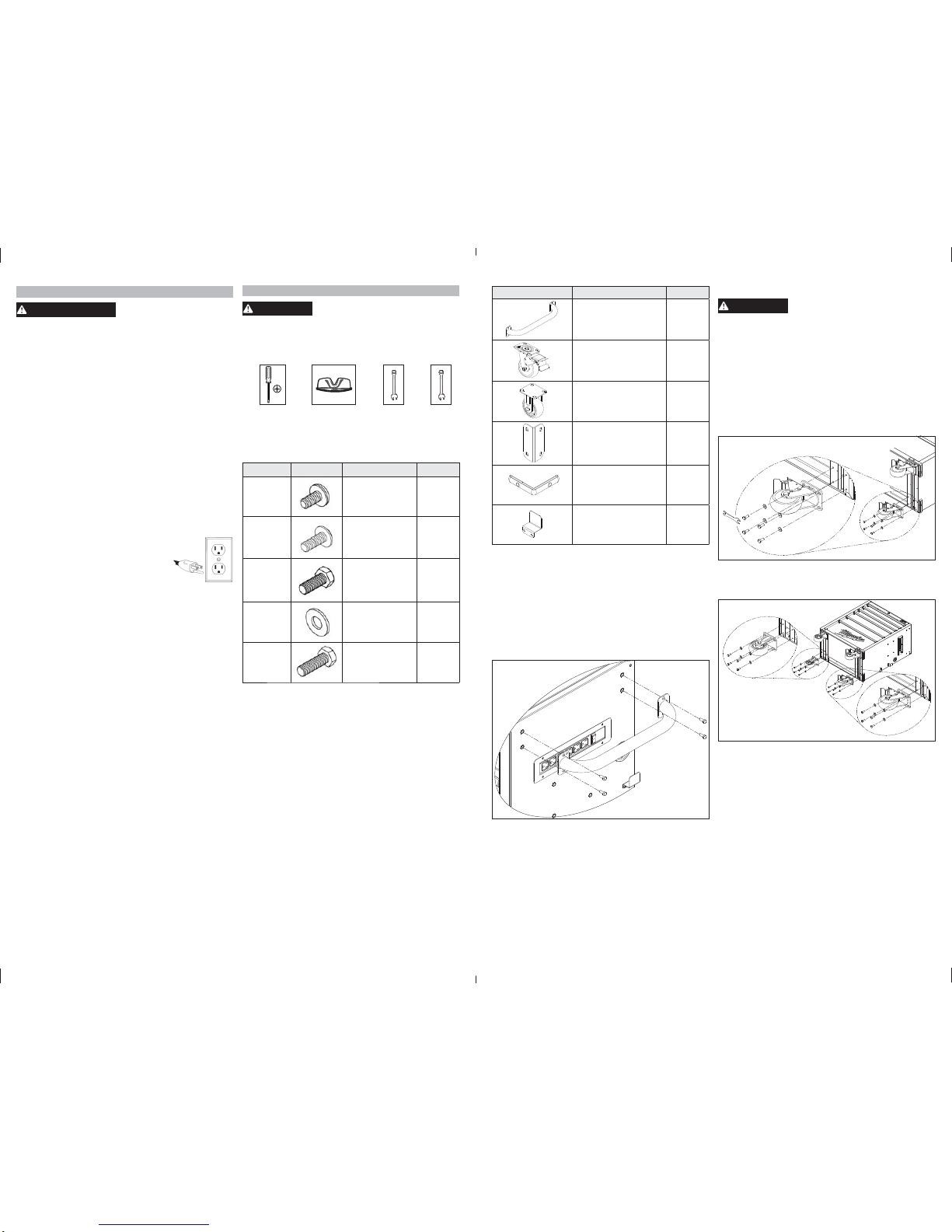

ASSEMBLY
CAUTION
Be sure to follow the assembly in-
structions for the appropriate
chest/cabinet. Do not use power tools to as-
semble chest/cabinet. Tighten bolts with hand
wrenches.
NOTE: Begin product assembly close to the final
intendedlocationof your chest/cabinet. This product
isheavy and may be difficult to move after assembly.
Tools Required
ġ
ġ
ġ
ġ
Phillips
screwdriver Safety goggles 10 mm Wrench 13 mm Wrench
Hardware Included
NOTE: Items not shown to actual size.
Hardware Item Description Quantity
AA Screw M4 x 10L 16
BB Screw M6 x 15L 8
CC Bolt M6 x 15L 4
DD Washer 16
EE Bolt M8 x 15L 16
Item Description Quantity
Side handle 1
Swivel caster with
brake 2
Rigid caster 2
Bracket 2
Bumper 4
Cord Storage
Bracket 2
NOTE: Begin product assembly close to the final
intendedlocationof your chest/cabinet. This product
isheavy and may be difficult to move after assembly.
Attaching the Side Handle
Attach the side handle to the rolling cabinet using
four bolts (CC). The side handle can be attached to
either side of the rolling cabinet.
NOTE: The holes in the cabinet are tapped and do
not require nuts.
Installing the Casters
CAUTION
Two people may be required to
complete installation.
CAUTION
Do not overtighten the screws.
1. Ensureallcabinet drawers aresecurely locked into
place using the key lock on the rolling cabinet.
2. Laytherolling cabinet on itsback. Use the packag-
ing material to protect the finish.
GROUNDING
WARNING
Improperlyconnecting the ground-
ing wire can result in the risk of
electric shock. Check with a qualified electrician
if you are in doubt as to whether the outlet is
properly grounded. Do not modify the plug pro-
vided with the chest/cabinet. Never remove the
grounding prong from the plug. Do not use the
chest/cabinet if the cord or plug is damaged. If
damaged, have it repaired before use. If the plug
willnot fit the outlet, havea proper outlet installed
by a qualified electrician.
Chests/Cabinets
with Three Prong Plugs
Chests/cabinetsmarked “Grounding Required” have
a power strip with a three wire cord and three prong
grounding plug. The plug must be connected to a
properly grounded outlet (See Figure A). If the
power strip should electrically malfunction or break
down, grounding provides a low resistance path to
carry electricity away from the user,
Fig. A
reducing the risk of electric shock.
The grounding prong in the plug is
connected through the green wire
inside the cord to the grounding sys-
tem in the power strip. The green wire in the cord
must be the only wire connected to the power strip's
grounding system and must never be attached to an
electrically “live” terminal.
Your power strip mustbeplugged into an appropriate
outlet,properly installed and groundedin accordance
with all codes and ordinances. The plug and outlet
should look like those in Figure A.
3. Mount the two swivel casters with brake to the
rolling cabinet using four bolts (EE) and washers
(DD) per caster. The swivel casters with brake
should be installed on the end of the cabinet with
the side handle.
4. Mount the two rigid casters to the opposite end
of the rolling cabinet using four bolts (EE) and
washers (DD) per caster.
5. Tighten all bolts securely with a wrench.
6. Return the rolling cabinet to its upright position.
Installing the Chest onto the Cabinet
CAUTION
Two people may be required to
complete installation.
1. Place the top chest on top of the rolling cabinet.
NOTE: The holes in the cabinet are tapped and
do not require nuts.
2. Attach the two brackets to the back of the product
tosecure the top chest to the rolling cabinet.Place
the brackets over the holes and secure with four
screws (AA) per bracket.
3. Tighten all screws securely with a Phillips screw-
driver.

67
Installing the Drawer Liners and Mat
Place the drawer liners in appropriately sized draw-
ers and the mat in the chest lid area to protect the
surface.The doublesidedtape provided can be used
tosecure the chest lid mat andpreventit from sliding.
Installing the Bumpers
Attach the four bumpers to the rolling cabinet using
two screws (BB) per bumper.
Installing the Cord Storage Brackets
Attach the brackets to the right side of the cabinet
withtwo screws (AA) per bracket.Orientthe brackets
with one pointed up and one pointed down so that
the power outlet cord can be wrapped around the
brackets for storage.
OPERATION
WARNING
To avoid injury or propertydamage,
do not exceed maximum drawer
capacity. Use care when moving chest/cabinet
on incline or rough surface. Chest/cabinet may
tip if weight is not evenly distributed front to back
and side to side. Place more than half the total
loadweight on the bottom cabinet when possible.

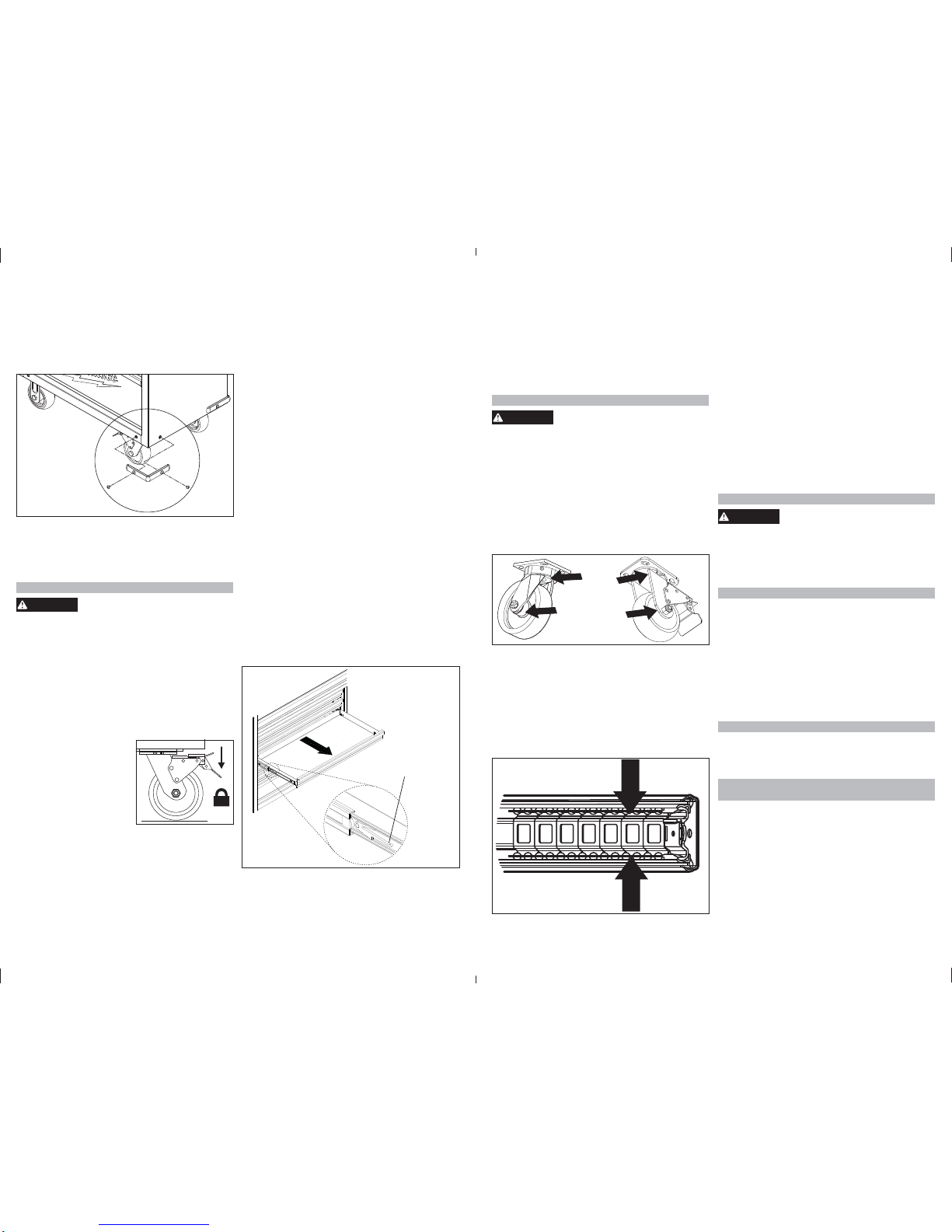

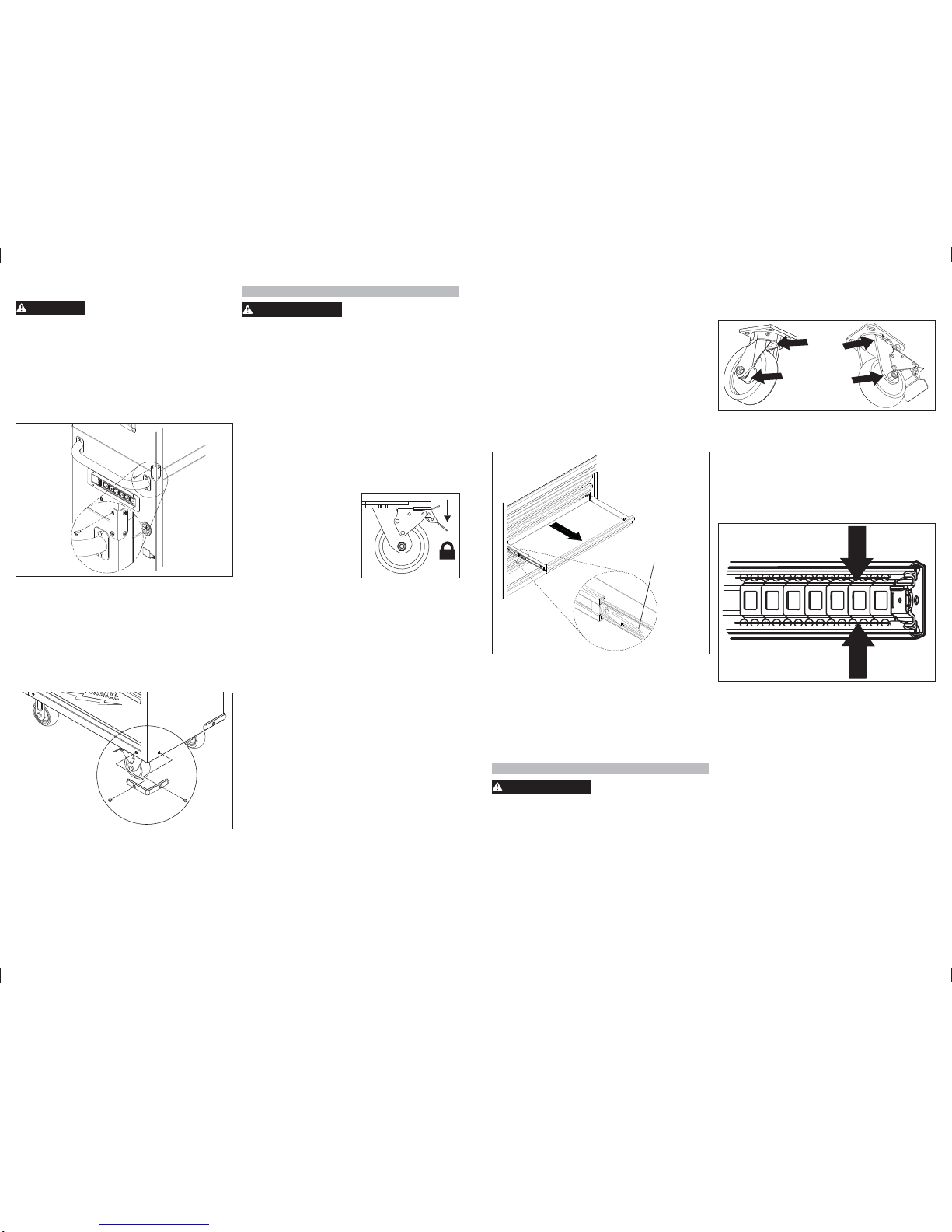

Locking and Unlocking the Chest/Cabinet
NOTE: The drawers must be fully closed before
locking/unlocking the unit.
Insert the key. Turn it fully left to lock, or fully right
to unlock. Always remove the key after locking and
unlocking. Using the Caster Brakes
To lock the swivel casters,
step down on the levers
marked ON. Be sure to lock
both casters to prevent
chest/cabinet from rolling or
swiveling.To unlock casters,
push down on the levers
marked OFF.
Moving the Chest/Cabinet on an Incline or
Rough Surface
Take care that the chest/cabinet does not tip or
become unbalanced when moving it on an incline
or rough surface. Do not exceed an incline of 10
degrees.Lock the chest/cabinet and secure all items
before moving.
Rolling the Chest/Cabinet
The chest/cabinet is only intended for rolling short
distances. Only roll the chest/cabinet using the han-
dle. Do not push or pull chest/cabinet by the frame
or product may tip. Do not modify the chest/cabinet
in any way. Drilling holes or modifying the chest/
cabinetwilllowertheloadcapacity, which can cause
thechest/cabinet to collapse, resulting in injury. Lock
the chest/cabinet and secure all items before rolling.
Lifting the Chest/Cabinet
The cabinet and chest/cabinet combo are not
intended to be lifted. However, if you need to lift,
empty the chest/cabinet and then place straps or
forks inside and next to casters. Do not lift loaded
chests/cabinets. Be sure all bystanders are moved
away before lifting chest/cabinet.
Mounting Chargers
The rolling cabinet comes equipped with four pre-
installed charger mounting bosses, located below
the power strip. The charger mounts are suitable for
holding MILWAUKEE M18™ & M12™ Multi Voltage
chargers as well as M18™ chargers. To mount a
charger, install a screw (AA) into each boss, then
slide the charger's key-hole slots over the screws.
Slide the charger toward the floor to lock it onto the
screws. Removing the Drawers
1. Fully extend and empty the drawer.
2. Depending on the side, either lift or lower the
release lever on both sides so the slides can ride
over the stops. Pull out to remove.
Release Lever
Installing the Drawers
1. Pull the slides and slide carrier out until fully ex-
tended.
2. Hold the slide on the cabinet while aligning it with
the slide on the drawer.
3. Slightly insert one side and repeat for the other
side.
4. Slowly push the drawer until it is fully closed to
engage the slide.
5. Open and close the drawer to verify proper op-
eration. MAINTENANCE
WARNING
To reduce the risk of injury, contact
MILWAUKEE CorporateAfter Sales
Service Technical Support for ALL repairs and
replacement parts.
Maintaining the Chest/Cabinet
Keepyour chest/cabinet in good repair by adopting a
regular maintenance program. Before use, examine
thegeneral condition of yourchest/cabinet. Check for
loose screws, misalignment, binding of wheels, bro-
ken parts and any other condition that may affect its
safeoperation. Do not use adamagedchest/cabinet.
Maintaining the Casters
Grease the casters annually using high quality bear-
ing grease.
Grease
Points
Maintaining the Drawers
1. Periodicallycleanthe drawer with a mild detergent
and water.
2. Remove grease and oil in drawer with a standard,
nonflammable cleaning fluid.
3. The use of drawer liners is recommended to
protect the finish inside the drawers and make
the drawers easier to clean. Drawer liners can be
cleaned with soap and water.
4. Lubricate the slides semi-annually with general
purpose grease or equivalent.
Grease
Points
Cleaning
This steel product has been coated with industrial
powder coating for a durable finish. To help protect
the powder coated finish, do not allow harsh chemi-
cals (oil, grease or other chemical) to remain on the
powdercoating surface. Use a glass cleaner toclean
and maintain all surfaces of powder coating.
Keep the chest/cabinet handles and wheels clean,
dry and free of oil or grease. Use only mild soap and
adamp cloth toclean your chest/cabinet sincecertain
cleaningagents and solvents are harmful to plastics.
Someof these include: gasoline, turpentine, lacquer
thinner, chlorinated cleaning solvents, ammonia
and household detergents containing ammonia.
Neveruse flammableorcombustible solvents around
chests/cabinets. Service
For service and repair information, including the or-
deringof service parts, call our CorporateAfter Sales
Service Technical Support line at 1-800-SAWDUST,
or visit our website at www.milwaukeetool.com.
ACCESSORIES
WARNING
Modifying the chest/cabinet to ac-
cept other accessories may be
hazardous, resulting in injury or property dam-
age. Use only specifically recommended acces-
sories according to the manufacturer's instruc-
tions.
For a complete listing of accessories, go online to
www.milwaukeetool.com or contact a distributor.
SERVICE - UNITED STATES
1-800-SAWDUST(1.800.729.3878)
Monday-Friday, 7:00 AM - 6:30 PM CST
or visit www.milwaukeetool.com
Contact Corporate After Sales Service Technical
Support with technical, service/repair, or warranty
questions.
Email: [email protected]
Become a Heavy Duty Club Member at
www.milwaukeetool.com to receive important
notifications regarding your tool purchases.
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
1.800.268.4015
Monday-Friday, 7:00 AM - 4:30 PM CST
or visit www.milwaukeetool.ca
LIMITED WARRANTY
USA & CANADA
Every MILWAUKEE steel storage chest and cabinet are warranted
to the original purchaser only to be free from defects in material and
workmanship. Subject to certain exceptions, MILWAUKEE will repair
or replace any part on a chest or cabinet which, after examination, is
determined by MILWAUKEE to be defective in material or workman-
ship for a period of three (3) years after the date of purchase. Return
of the chest or cabinet to the place of purchase is required.A copy of
theproof of purchase shouldbe included with the return product. This
warranty does not apply to damage that MILWAUKEE determines to
befrom repairs made or attempted by anyone otherthan MILWAUKEE
authorized personnel, misuse, alterations, abuse, normal wear and
tear, lack of maintenance, or accidents.
WarrantyRegistrationis notnecessary to obtain the applicablewarran-
tyon aMILWAUKEEsteel storage chest or cabinet.The manufacturing
date of the product will be used to determine the warranty period if no
proofof purchase is provided atthe time warrantyservice is requested.

89
Ifyou feelyour producthas a warranty defect, or if youneed information
on a service/replacement part, please contact MILWAUKEE at 1.800.
SAWDUST (1.800.729.3878) for instructions.
ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACE-
MENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF
THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE
PRODUCT. IF YOU DO NOT AGREE TO THIS CONDITION, YOU
SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL
MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CON-
SEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS,
ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED
TO BEAS ACONSEQUENCE OF ANY DAMAGETO, FAILURE OF,
OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED
TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STATES DO
NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL
OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION
OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY
IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WAR-
RANTIES, WRITTEN OR ORAL. TO THE EXTENT PERMITTED
BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES,
INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTY
OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE
OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT
PERMITTEDBY LAW,SUCH IMPLIEDWARRANTIESARELIMITED
TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY
AS DESCRIBEDABOVE. SOME STATES DO NOT ALLOW LIMITA-
TIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE
ABOVE LIMITATION MAY NOTAPPLY TO YOU, THIS WARRANTY
GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO
HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE.
This warranty applies to product sold in the U.S.A. and Canada only.
Please consult the 'Find a Service Center Search' in the Parts &
Service section of MILWAUKEE’s website www.milwaukeetool.com
or call 1.800.SAWDUST (1.800.729.3878) to locate your nearest
MILWAUKEE factory Service Center location.
INSTRUCTIONS IMPORTANTES
CONCERNANT LA SÉCURITÉ
AVERTISSEMENT
Lire toutes les règles et
instructions de sécurité.
Ne pas suivre l’ensemble des règles et instructions
peut entraîner une électrocution, un incendie ou des
blessures graves. Conserver les règles et les in-
structions à des fins de référence ultérieure.
SÉCURITÉ DU LIEU DE TRAVAIL
•Utiliser le coffre/placard et les accessoires con-
formément à ces instructions et de la manière
prévue, en prenant en compte les conditions de
travail. L’utilisation d’un coffre/placard pour des
applications pour lesquelles il n’est pas conçu peut
être dangereuse.
•Conserver la zone de travail propre et bien
éclairée. Le désordre et le manque de lumière
favorisent les accidents.
•Monter entièrement le coffre/placard conformé-
ment aux instructions d’assemblage. Remettez
toutes les pièces en place.
•Le coffre doit être fixé avec des vis à travers les
connecteurs après avoir été placé sur le dessus
du placard.
•Ne pas modifier le coffre/placard d’une quelcon-
quefaçon. N’utiliser que les accessoires spécifique-
ment recommandés. Percer des trous ou modifier
le coffre/placard réduira la capacité de charge, ce
qui peut entraîner l’effondrement du coffre/placard
et des blessures.
•Verrouiller les roues lorsque le coffre/le placard
n’est pas déplacé. Le déverrouillage des roues
peut provoquer un mouvement inattendu du coffre/
placard.
•Installer le coffre/placard sur une surface plane.
Ne pas charger, décharger ou placer le coffre/
placardsur une surface inclinée. Le coffre/placard
peut être déséquilibré et basculer, entraînant des
blessures.
•Toujours équilibrer la charge du coffre/placard
pour éviter tout basculement. Des coffres/plac-
ards déséquilibrés ont plus de risques de basculer
lorsqu’ilssont déplacés ou lorsque vous utilisez leur
surface de travail. Répartir le poids uniformément
entre l’avant/l’arrière et les côtés. Lorsque cela
est possible, placer plus de la moitié du poids de
charge total sur le placard du bas. Pour éviter le
basculement du coffre/placard, charger le produit
en commençant par les tiroirs du bas.
•Ne pas dépasser le poids maximum du produit,
une fois rempli. Ne pas dépasser le poids
maximumpourchaquetiroir.Descoffres/placards
tropchargés risquent debasculer,des’effondrer ou
d’endommager les glissières des tiroirs.
•Ne pas ouvrir plusieurs tiroirs à la fois. Lecoffre/
placard peut basculer, entraînant des blessures.
•Tenir les enfants et les curieux à bonne distance
pendant le chargement, le déchargement et le
déplacement du coffre/placard. Les distractions
peuvent causer une perte de contrôle.
•Soulever uniquement le coffre/placard con-
formément aux instructions de ce manuel. Les
autres méthodes peuvent être dangereuses,
entraînant des blessures.
•Transporter uniquement le coffre/placard
lorsqu’il est vide. Bien le maintenir pendant le
transport.
•Ne pas monter le coffre/placard sur une plate-
forme ou tout autre objet mobile.
•Verrouiller le couvercle et tous les tiroirs avant
de faire rouler le coffre/placard. Les tiroirs pour-
raient s’ouvrir, rendre le coffre/placard instable et le
faire basculer.
•Ne faire rouler le coffre/placard que sur de
courtesdistances en utilisant lapoignée fournie.
•Bien sécuriser tous les objets avant de faire
rouler le coffre/placard. Les objets desserrés
pourraient se déplacer, rendant le coffre/placard
instable.
•Ne pas utiliser les tiroirs comme escabeau. Ne
pasmonter sur le coffre/placard. Le coffre/placard
peut basculer, entraînant des blessures.
•Faireattentionenfermantlecouverclesupérieur
du coffre. Enlever les mains avant de le refermer.
•Ne pas utiliser le coffre/placard dans un envi-
ronnement explosif, par exemple en présence de
liquides,de gaz ou de poussièresinflammables.Cet
équipement possède des pièces pouvant produire
des arcs ou des étincelles. Le coffre/placard ne doit
pas être placé dans une zone encastrée ou sous le
niveau du plancher.
•Les fiches du coffre/placard doivent corre-
spondre à la prise. Ne jamais modifier la fiche,
de quelque façon que ce soit. Ne jamais uti-
liser d’adaptateurs de fiche avec des bandes
d’alimentation mises à la terre pour le coffre/
placard. Les fiches et prises non modifiées
réduisent le risque de choc électrique.
•Éviter tout contact avec des surfaces mises à
la terre comme des tuyaux, des radiateurs, des
cuisinières et des réfrigérateurs. Le risque de
choc électrique est accru lorsque le corps est mis
à la terre.
•Maintenir le coffre/placard. Vérifier qu’aucune
roue n’est mal alignée ou bloquée, qu’aucune glis-
sièrede tiroir ou autre piècen’estbrisée ou bloquée,
et s’assurer qu’aucun autre problème ne puisse af-
fecter le bon fonctionnement du coffre/placard. Ne
pas utiliser un coffre/placard endommagé.
•Maintenir en état les étiquettes et les plaques
signalétiques. Des informations importantes y fig-
urent. Si elles deviennent illisibles ou manquantes,
contacter un centre de services et d’entretien
MILWAUKEE pour un remplacement gratuit.
•Les réparations de votre coffre/placard doivent
être confiées à un technicien qualifié, utilisant
exclusivement des pièces identiques à celles
d’origine. Lemaintien de la sûreté ducoffre/placard
sera ainsi assuré.
PICTOGRAPHIE
Avertissement
Lire le manuel d’utilisation
Danger de décharge électrique
Ne pas ouvrir plusieurs tiroirs à la fois.
Lecoffre/placard peutbasculer,entraînant
des blessures.
Nepas utiliser lestiroirs comme escabeau.
Ne pas monter sur le coffre/placard. Le
coffre/placard basculera, entraînant des
blessures.
Le coffre doit être fixé avec des vis à
travers les connecteurs après avoir été
placé sur le dessus du placard.
Verrouiller les roues lorsque le coffre/le
placardn’estpasdéplacé.Ledéverrouillage
des roues peut provoquer un mouvement
inattendu du coffre/placard.
Nepas utiliser lestiroirs comme escabeau.
Ne pas monter sur le coffre/placard. Le
coffre/placard peut basculer, entraînant
des blessures.
FPO
Verrouiller le couvercle et tous les tiroirs
avant de déplacer le coffre/placard.
SPECIFICATIONS
No de Cat.............................................48-22-8530
Capacité du tiroir à deux glissières..............45,4 kg
(100 lbs.)
Capacité du tiroir à quatre glissières...........90,7 kg
(200 lbs.)
Capacité totale...........................................635,0 kg
(1 400 lbs.)
DESCRIPTION FONCTIONNELLE
1
8
9
11
10
13
16
1. Coffre supérieur
2. Tapis de coffre
3. Verrou
4. Vérin à gaz
5. Support
6. Support de
rangement du
cordon
7. Poignée latérale
8. Bande
d’alimentation
9. Supports de
chargeur
10. Butoir
2
3
6
7
5
4
11. Roulette pivotante
avec frein
12. Glissière de tiroir
13. Roulette rigide
14. Organisateur
d’outils
15. Séparateur de
tiroir
16. Clé
17. Placard roulant
12
15
14
17

10 11
MISE A LA TERRE
AVERTISSEMENT
Le raccord incorrect du fil
de mise à la terre peut
entraîner un risque de choc électrique. En cas
de doute au sujet de la mise à la terre, consulter
un électricien qualifié. Ne pas modifier la fiche
fournie avec le coffre/placard. Ne jamais retirer
la broche de mise à la terre de la fiche. Ne pas
utiliser le coffre/placard si le cordon ou la fiche
sont endommagés. En cas de dommages, faire
réparer avant l’utilisation. Si la fiche ne peut pas
être insérée dans la prise secteur, faire installer
une prise adéquate par un électricien qualifié.
Coffres/placards munis de fiches
à trois broches
Les coffres/placards portant la marque « Mise à la
terre requise » possèdent une bande d’alimentation
avec un cordon à trois fils et une fiche de mise à la
terre à trois broches. La fiche doit être branchée à
une prise correctement mise à la terre (voir Figure
A). En cas de dysfonctionnement électrique ou de
défaillance de la bande d’alimentation, la mise à la
terre constitue un chemin à faible résistance pour
détourner l’électricité de l’utilisateur, réduisant ainsi
le risque de choc électrique.
La broche de mise à la terre dans
la fiche est reliée grâce au fil vert qui
Fig. A
se trouve à l’intérieur du cordon au
système de mise à terre de la bande
d’alimentation. Le fil vert du cordon
doitêtreleseulfilreliéausystèmede
mise à la terre de la bande d’alimentation et ne doit
jamais être connecté à une borne électrique « sous
tension ».
Votre bande d’alimentation doit être branchée sur
une prise correctement installée et mise à la terre
conformément à tous les codes et règlements en
vigueur. La fiche et la prise doivent être identiques
à celles de la Figure A.
MONTAGE DE L'OUTIL
ATTENTION
Veillez à bien respecter les in-
structions d’assemblage pour le
coffre/placard approprié. N’utilisez pas d’outils
électriques pour assembler le coffre/placard.
Serrez les boulons avec des clés à main.
Outils requis
ġ
ġ
ġ
ġ
Tournevis
à pointe
cruciforme
Lunettes de
sécurité Clé de 10 mm Clé de 13 mm
Matériel inclus
REMARQUE: Les pièces ne sont pas à taille réelle.
Matériel Pièce Description Quantité
AA Vis M4 x 10L 16
BB Vis M6 x 15L 8
CC Boulon M6 x 15L 4
DD Rondelle 16
EE Boulon M8 x 15L 16
Pièce Description Quantité
Poignée latérale 1
Roulette pivotante
avec frein 2
Roulette rigide 2
Support 2
Butoir 4
Supports de
rangement du cordon 2
REMARQUE: Commencez à assembler le produit à
proximité de l’emplacement final souhaité du coffre/
placard. Ce produit est lourd et pourrait être difficile
à déplacer après l’assemblage.
Fixation de la poignée latérale
Fixerla poignée latérale surleplacard roulant à l’aide
des quatre boulons (CC). La poignée latérale peut
être installée du côté droit ou gauche de l’armoire
roulant.
REMARQUE: Les orifices du placard sont taraudés
et ne nécessitent pas d’écrous.
Installation des roulettes
ATTENTION
Deux personnes peuvent être
requises afin de réaliser
l’installation.
Ne pas trop serrer les vis.
1. Veiller à ce que tous les tiroirs du placard soient
bien verrouillés en place à l’aide du verrou à clé
sur le placard roulant.
2. Placer le placard roulant sur le dos. Utiliser les
matériaux d’emballage pour protéger la finition.
3. Monter les deux roulettes pivotantes avec frein
sur le placard roulant en utilisant quatre boulons
(EE) et rondelles (DD) par roulette. Les roulettes
pivotantes avec frein doivent être installées sur
l’extrémité du placard avec la poignée latérale.
4. Monter les deux roulettes rigides sur l’autre
extrémité du placard roulant en utilisant quatre
boulons (EE) et rondelles (DD) par roulette.
5. Serrer fermement tous les boulons avec une clé.
6. Remettre le placard roulant en position verticale.

12 13
Installation du coffre sur le placard
ATTENTION
Deux personnes peuvent être
requises afin de réaliser
l’installation.
1. Placer le coffre supérieur au-dessus du placard
roulant.
REMARQUE: Les orifices du placard sont tarau-
dés et ne nécessitent pas d’écrous.
2. Fixer les deux supports à l’arrière du produit pour
sécuriserle coffre supérieur sur leplacardroulant.
Placer les supports sur les orifices et fixer en
utilisant quatre vis (AA) par support.
3. Serrer fermement toutes les vis à l’aide d’un
tournevis à pointe cruciforme.
Installation des revêtements de tiroir et
du tapis
Placer les revêtements de tiroir dans les tiroirs de
taille adaptée et le tapis dans la zone du couvercle
de coffre pour protéger la surface. La bande double
face fournie peut être utilisée pour fixer le couvercle
du coffret et les doublures du tiroir afin d’empêcher
leur glissement.
Installation des butoirs
Fixer les quatre butoirs sur le placard roulant en
utilisant deux vis (BB) par butoir.
Installation des supports de rangement
du cordon
Fixer les supports sur le côté droit de l’armoire
au moyen de deux vis (AA) pour chaque support.
Orienter les supports avec l’un dirigé vers le haut
et l’un vers le bas pour que le cordon d’alimentation
électrique puisse s’enrouler autour des supports de
rangement.
MANIEMENT
AVERTISSEMENT
Pour éviter des blessures
ou des dommages maté-
riels, ne dépassez pas la capacité de charge
maximum. Soyez vigilant lorsque vous déplacez
le coffre/placard sur une surface inclinée ou ru-
gueuse. Le coffre/placard peut basculer si le
poids n’est pas réparti uniformément entre
l’avant/l’arrière et les côtés. Lorsque cela est
possible, placer plus de la moitié du poids de
charge total sur le placard du bas.
Verrouillage et déverrouillage du coffre/
placard
REMARQUE: Les tiroirs doivent être bien fermés
avant de verrouiller/déverrouiller l’unité.
Insérerlaclé.Latournerentièrement vers la gauche
pour verrouiller, ou entièrement vers la droite pour
déverrouiller. Toujours enlever la clé après le ver-
rouillage et le déverrouillage.
Utilisation des freins des roulettes
Pour verrouiller les rou-
lettespivotantes , enfoncer
avec le pied les leviers mar-
qués ON. S’assurer de ver-
rouiller les deux roulettes
pour empêcher le mouve-
ment ou le pivotement du
coffret/de l’armoire. Pour
déverrouiller les roulettes,
enfoncer avec le pied les
leviers marqués OFF.
Déplacement du coffre/placard sur une
surface inclinée ou rugueuse
S’assurer que le coffre/placard ne bascule pas ou
ne soit pas déséquilibré lorsqu’il est placé sur une
surface inclinée ou rugueuse. Ne pas dépasser une
inclinaisonde 10 degrés. Verrouillerle coffre/placard
et fixer toutes ses pièces avant de le déplacer.
Déplacement du coffre/placard
Le coffre/placard est uniquement conçu pour rouler
sur de courtes distances. Ne faire rouler le coffre/
placard qu’en utilisant la poignée. Ne pas pousser
ou tirer le coffre/placard par le cadre, car le produit
pourrait basculer. Ne pas modifier le coffre/placard
d’unequelconque façon. Percerdes trous oumodifier
lecoffre/placard réduira lacapacitéde charge, ce qui
peutentraîner l’effondrementdu coffre/placardetdes
blessures. Verrouiller le coffre/placard et fixer toutes
ses pièces avant de le faire rouler.
Soulèvement du coffre/placard
Le placard et l’ensemble coffre/placard ne sont pas
conçus pour être soulevés. Toutefois, s’ils doivent
être soulevés, vider le coffre/placard, puis placer
des bandes ou des fourches à l’intérieur et à côté
des roulettes. Ne pas soulever des coffres/placards
chargés.S’assurer que touslescurieux sont éloignés
avant de soulever le coffre/placard.
Montage des chargeurs
Le placard roulant est équipé de quatre bossages
de montage de chargeur préinstallés, situés en des-
sous de la bande d’alimentation. Les supports de
chargeur sont adaptés aux chargeurs à variation de
tension MILWAUKEE M18™ et M12™, ainsi qu’aux
chargeursM18™. Pour monter un chargeur,installer
une vis (DD) dans chaque bossage, ensuite glisser
les fentes du chargeur en forme de trou de serrure
sur la vis. Glisser le chargeur vers le plancher pour
le verrouiller sur la vis.
Retrait des tiroirs
1. Ouvrir entièrement le tiroir et le vider.
2. Selon le côté, relever ou abaisser le levier de
blocagesur les deux côtés, pour que lesglissières
puissent passer par dessus les butées. Sortir le
tiroir pour le retirer.
Levier de blocage
Installation des tiroirs
1. Tirer les glissières et le portoir jusqu’à ce que le
tiroir soit entièrement sorti.
2. Maintenir la glissière du placard pendant son
alignement avec la glissière du tiroir.
3.Insérer délicatement un côté et répéter l’opération
pour l’autre côté.
4. Pousser doucement le tiroir jusqu’à ce qu’il soit
entièrement fermé pour enclencher la glissière.
5.Ouvrir et fermer le tiroir pour vérifier que le produit
fonctionne correctement.
ENTRETIEN
AVERTISSEMENT
Pour réduire le risque de
blessure, communiquez
avec le support technique du service après-
vente de la société MILWAUKEE pour TOUTES
les réparations et pièces de rechange.
Entretien du coffre/placard
Garder le coffre/placard en bon état en le soumet-
tant à un programme d’entretien régulier. Avant
l’utilisation, examiner l’état général de votre coffre/
placard. Rechercher les vis desserrées, les aligne-
ments incorrects, les roues bloquées, les pièces
cassées et tout autre problème qui pourrait affecter
le bon fonctionnement du produit. Ne pas utiliser un
coffre/placard endommagé.
Entretien des roulettes
Graisser les roulettes tous les ans à l’aide d’une
graisse pour roulements de haute qualité.
Points de
graissage
Entretien des tiroirs
1. Nettoyer des tiroirs avec un détergent doux et de
l’eau.
2. Retirer la graisse et l’huile dans le tiroir avec un
liquide de nettoyage ininflammable standard.
3.L’utilisationderevêtements de tiroirestrecomman-
dée pour protéger la finition à l’intérieur des tiroirs
etfaciliter leur nettoyage. Lesrevêtementsde tiroir
peuvent être nettoyés avec de l’eau et du savon.
4. Lubrifier les glissières tous les six mois avec une
graisse à usages multiples ou équivalent.
Points de
graissage
Nettoyage
Ce produit en acier est muni revêtu d’une poudre
industrielle pour offrir une finition durable. Pour
protéger la finition en poudre, ne pas laisser les
produitschimiquesagressifs(huile,graisseouautre
produit chimique) agir sur la surface du revêtement
enpoudre. Utiliser un nettoyant àvitrespour nettoyer
et entretenir toutes les surfaces du revêtement en
poudre.
S’assurer que les poignées et les roues du coffre/
placard restent propres, sèches et exemptes d’huile
ou de graisse. Utiliser uniquement un savon doux et
unchiffon humide pour nettoyer votre coffre/placard,
car certains agents de nettoyage et solvants peu-
vent détériorer le plastique. En voici des exemples
: l’essence, la térébenthine, les diluants à laque, les
solvants chlorés, l’ammoniaque et les détergents à
usage domestique qui en contiennent. Ne jamais
utiliser de solvants inflammables ou combustibles
autour des coffres/placards.

14 15
Entretien
Pour obtenir des informations sur l’entretien et les
réparations, y compris la commande de pièces
de rechange, appelez le support technique du
service après-vente de notre société au 1-800-
729-3878, ou consultez notre site Web à l’adresse
www.milwaukeetool.com.
ACCESOIRES
AVERTISSEMENT
Modifier le coffre/placard
pour accueillir d’autres
accessoires peut être dangereux et entraîner des
blessures ou des dommages matériels. Utiliser
uniquement les accessoires spécifiquement re-
commandés, conformément aux instructions du
fabricant.
Pour une liste complète des accessoires, visiter le
site internet www.milwaukeetool.com ou contactez
un distributeur.
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
1.800.268.4015
Monday-Friday, 7:00 AM - 4:30 PM CST
www.milwaukeetool.ca
GARANTIE LIMITÉE -
AUX ÉTATS-UNIS ET AU CANADA
Chaque coffret et armoire de rangement en acier de MILWAUKEE est
garanti à l’acheteur d’origine seulement pour être exempt de défauts
de matériaux et de fabrication. Sous réserve de certaines exceptions,
MILWAUKEEentreprendra la réparation ou le remplacement de toute
pièce du coffret ou de l’armoire qui, après examen, est avérée par
MILWAUKEE renfermer un défaut de matériau ou de fabrication et
ce pendant une période de trois (3) ans après la date d’achat. Il est
nécessaire de retourner le coffret ou l’armoire au point d’achat. Une
copie de la preuve d’achat doit accompagner le produit retourné. La
présentegarantie ne s’applique pas aux dommages que MILWAUKEE
détermine être dus à des réparations effectuées ou tentées par toute
personne autre que le personnel agréé par MILWAUKEE, à une
mauvaise utilisation, à des modifications, à des abus, à une usure
normale, à un manque d’entretien ou à un accident.
L’enregistrement de la garantien’est pasrequis pour pouvoir bénéficier
dela garantie applicable à un coffret ou une armoire de rangement en
acier de MILWAUKEE. La date de fabrication du produit sera utilisée
pour déterminer la période de garantie si aucune preuve d’achat n’est
fournie avec la réclamation de garantie.
Si vous pensez que votre produit présente un défaut de garantie, ou
sivous avez besoind’informations sur unepièce de service/remplace-
ment, veuillez communiquer avec MILWAUKEE au 1.800.SAWDUST
(1.800.729.3878) pour les instructions.
L’ACCEPTATIONDU SEULETEXCLUSIF RECOURSÀ LARÉPARA-
TION ET AU REMPLACEMENT DÉCRITS DES LES PRÉSENTES
ESTUNECONDITIONDUCONTRATD’ACHATD’UNQUELCONQUE
PRODUIT DE MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE
CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN
AUCUN CAS, MILWAUKEE NE SERA TENUE RESPONSABLE
DES DOMMAGES ACCESSOIRES, SPÉCIAUX, INDIRECTS OU
PUNITIFS, OU DES COÛTS, HONORAIRES D’AVOCAT, FRAIS,
PERTES OU RETARDS ALLÉGUÉS ÊTRE AUSSI UNE CON-
SÉQUENCE DE TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT
RELATIFS AU PRODUIT Y COMPRIS, MAIS SANS S’Y LIMITER,
TOUTE RÉCLAMATION POUR PERTE DE PROFITS. CERTAINS
ÉTATSN’AUTORISENTPASL’EXCLUSIONOU LALIMITATIONDES
DOMMAGES INDIRECTS OU CONSÉCUTIFS; LA LIMITATION OU
L’EXCLUSION CI-DESSUS PEUT DONC NE PAS S’APPLIQUER À
VOUS. LA PRÉSENTE GARANTIE EST EXCLUSIVE ET EN LIEU
ETPLACE DETOUTEAUTREGARANTIE EXPRESSE, ÉCRITEOU
ORALE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE
EXCLUT TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS SANS
S’YLIMITER,TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCH-
ANDE OU D’ADÉQUATION À UN USAGE PARTICULIER; DANS LA
MESURE OÙ CETTE RENONCIATION N’EST PAS AUTORISÉE
PAR LA LOI, CES GARANTIES IMPLICITES SONT LIMITÉES À
LA DURÉE DE LA GARANTIE EXPLICITE APPLICABLE TEL QUE
DÉCRITE CI-DESSUS. CERTAINS ÉTATS N’AUTORISENT LES
LIMITATIONS SUR LA DURÉE D'UNE GARANTIE IMPLICITE; LA
LIMITATION CI-DESSUS PEUT DONC NE PAS S’APPLIQUER À
VOUS. LA PRÉSENTE GARANTIE VOUS DONNE DES DROITS
JURIDIQUES SPÉCIFIQUES, ET VOUS POUVEZ ÉGALEMENT
AVOIRD’AUTRES DROITS QUI VARIENTD’UNÉTAT ÀUNAUTRE.
La présente garantie est uniquement applicable aux produits vendus
aux États-Unis et au Canada.
Veuillez consulter le centre de service « Trouver un service » dans la
section Service et Pièces du site Web de MILWAUKEE (www.milwau-
keetool.com) ou appelez le 1.800.SAWDUST (1.800.729.3878) pour
trouverle centrede service usineMILWAUKEEle plusproche de vous.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES
ADVERTENCIA
Lea todas las advertencias e
instrucciones de seguridad.
Si no sigue todas las advertencias e instrucciones,
se pueden provocar una descarga eléctrica, un in-
cendio o lesiones graves. Guarde todas las adver-
tencias e instrucciones para consultarlas en el
futuro. SEGURIDAD EN EL ÁREA
DE TRABAJO
•Use la caja/gabinete y los accesorios de confor-
midad con estas instrucciones y en la manera
prevista, tomando en cuenta las condiciones de
trabajo.El uso de la caja/gabinete paraoperaciones
diferentes a las previstas podría generar una sit-
uación peligrosa.
•Mantenga el área de trabajo limpia y bien ilu-
minada. Las áreas desordenadas u oscuras son
propicias para los accidentes.
•Ensamble por completo la caja/gabinete de con-
formidad con las instrucciones de ensamblado.
No deben sobrar piezas.
•
La caja debe sujetarse mediante tornillos que
pasan por los conectores después de que se
hayacolocado en la parte superior del gabinete.
•Nomodifique la caja/gabinete de ningunamanera.
Utilice únicamente los accesorios específicamente
recomendados. Hacer orificios o modificar la caja/
gabinete disminuirá la capacidad de carga, lo que
puede ocasionar que la caja/gabinete colapse,
provocando una lesión.
•Bloquee las ruedas cuando la caja/gabinete
no se vaya a mover. Las ruedas desbloqueadas
pueden permitir que la caja/gabinete se mueva
inesperadamente.
•Mantenga la caja/gabinete sobre una superficie
nivelada. No cargue, descargue ni estacione la
caja/gabinete en una pendiente. La caja/gabi-
netepuededesbalancearseyvolcarseprovocando
lesiones.
•Siempre equilibre la carga de la caja/gabinete
para evitar volcaduras. Las cajas/gabinetes des-
balanceadosson más propensos avolcarsecuando
se mueven o cuando se usan sus superficies de
trabajo. Distribuya uniformemente el peso del
frente hacia atrás y de lado a lado. Coloque más
de la mitad del peso de carga total en el gabinete
inferior cuando sea posible. Para ayudar a evitar la
volcadura de la caja/gabinete, cargue el producto
empezando con los cajones inferiores.
•No exceda el peso máximo del producto,
incluyendo el contenido. No exceda el peso
máximo para cada cajón. Las cajas/gabinetes
sobrecargadospuedenvolcarse,colapsarseodañar
los rieles de los cajones.
•Noabramásdeuncajónalavez.Lacaja/gabinete
puede volcarse provocando una lesión.
•Mantenga alejados a los niños y transeúntes
mientras carga, descarga y mueve la caja/
gabinete. Las distracciones pueden ocasionar la
pérdida de control.
•Levante la caja/gabinete únicamente de acuerdo
con las instrucciones de este manual. Otros mé-
todos pueden ser peligrosos y resultar en lesiones.
•Solo transporte la caja/gabinete cuando esté
vacía. Asegúrela correctamente cuando la
transporte.
•Nomontelacaja/gabineteenlacajadeuncamión
ni en ningún otro objeto en movimiento.
•Bloquee la tapa y todos los cajones antes de
rodarla caja/gabinete. Loscajonespodrían abrirse
y hacer que la caja/gabinete se vuelva inestable y
se vuelque.
•Ruede la caja/gabinete únicamenteen distancias
cortas usando la manija que se proporciona.
•Asegure todos los objetos antes de rodar la
caja/gabinete. Los objetos sueltos podrían mov-
erse, ocasionando que la caja/gabinete se vuelva
inestable.
•No use los cajones como escalones. No se pare
sobre la caja/gabinete. La caja/gabinete puede
convertir, provocando una lesión.
•Tengacuidadoalcerrarlatapasuperiordelacaja.
Retire las manos antes de cerrar la tapa superior.
•No utilice la caja/gabinete en atmósferas explo-
sivas, tales como en presencia de líquidos, gases
o polvos inflamables. Este equipo tiene partes
internas que producen arcos eléctricos o chispas.
La caja/gabinete no debe ubicarse en un área
empotrada o que esté debajo del nivel del suelo.
•Los enchufes de la caja/gabinete deben cor-
responder al tomacorriente. Nunca modifique
el enchufe de ninguna manera. No utilice adap-
tadores de enchufe con conectores múltiples
aterrizados de la caja/gabinete. Los enchufes
y tomacorrientes correspondientes sin modificar
reducirán el riesgo de descarga eléctrica.
•Evite el contacto corporal con superficies aterri-
zadas, tales como tuberías,radiadores, estufas y
refrigeradores.Existe un riesgomayor de descarga
eléctrica si su cuerpo está aterrizado.
•Dé mantenimiento a la caja/gabinete. Verifique
que no haya desalineación o amarre de las ruedas,
rieles de cajones u otras partes rotas o dobladas
y alguna otra condición que pudiera afectar el fun-
cionamiento de la caja/gabinete. No use una caja/
gabinete dañada.
•Conserve las etiquetas y placas nominales.
Incluyen información importante. Si son ilegibles o
noestánpresentes,comuníqueseconuncentro de
servicio MILWAUKEE para obtener un reemplazo
gratuito.
•Lleve su caja/gabinete a servicio con un técnico
calificado que use únicamente piezas de reem-
plazo idénticas. Esto asegurará que se mantenga
la seguridad de la caja/gabinete.
SIMBOLOGÍA
Advertencia
Lea el manual del operador
Riesgo de descarga eléctrica
No abra más de un cajón a la vez. La caja/
gabinete puede volcarse provocando una
lesión.
Tenga cuidado al cerrar la tapa superior
dela caja. Retire las manos antes de cerrar
la tapa superior.
La caja debe sujetarse mediante tornillos
que pasan por los conectores después
de que se haya colocado en la parte
superior del gabinete.
Bloqueelas ruedas cuandolacaja/gabinete
no se vaya a mover. Las ruedas
desbloqueadaspueden permitir quelacaja/
gabinete se mueva inesperadamente.
No use los cajones como escalones. No
se pare sobre la caja/gabinete. La caja/
gabinete puede convertir, provocando una
lesión.
FPO
Bloquee la tapa y todos los cajones antes
de mover la caja/gabinete.
ESPECIFICACIONES
Cat. No.................................................48-22-8530
Capacidad del cajón de dos rieles...............45,4 kg
(100 lbs.)
Capacidad del cajón de cuatro rieles ..........90,7 kg
(200 lbs.)
Capacidad total..........................................635,0 kg
(1 400 lbs.)

16 17
DESCRIPCION FUNCIONAL
1
8
9
11
10
13
16
1. Top chest
2. Chest mat
3. Lock
4. Puntal de el-
evación a gas
5. Soporte
6. Soporte para
almacenamiento
del cable
7. Manija lateral
8. Tomacorriente
múltiple
9. Montajes para
cargador
2
3
6
7
5
4
10. Protector
11. Rueda pivotante
con freno
12. Riel del cajón
13. Rueda rígida
14. Organizador de
herramientas
15. Divisor de cajón
16. Llave
17. Gabinete rodante
12
15
14
17
TIERRA
ADVERTENCIA
La conexión incorrecta del
cable de aterrizado puede
provocar un riesgo de descarga eléctrica. Veri-
fique con un electricista calificado si tiene al-
guna duda sobre si el tomacorriente está cor-
rectamente aterrizado. No modifique el enchufe
que se proporciona con la caja/gabinete. Nunca
elimine del enchufe laclavija que ofrece conexión
a tierra. No use la caja/gabinete si el cable o el
enchufe están dañados. Repare los daños antes
del uso. Si el enchufe no se puede conectar al
tomacorriente, pida a un electricista calificado
que instale un tomacorriente adecuado.
Cajas/gabinetesconenchufesdetresclavijas
Lascajas/gabinetesmarcadascon"requiereconex-
ión a tierra" tienen un múltiple con un cable de tres
alambres y un enchufe de tres clavijas de conexión
a tierra. El enchufe debe conectarse a un tomacor-
riente correctamente conectado a tierra (vea la
FiguraA). Sielmúltiple tiene una falla
Fig. A
eléctrica o se avería, la conexión a
tierra proporciona una ruta de baja
resistencia para alejar la electricidad
del usuario y reducir el riesgo de una
descarga eléctrica.
La clavija de conexión a tierra en el enchufe se
conecta mediante el alambre verde dentro del cable
hacia el sistema de conexión a tierra del múltiple. El
alambre verde en el cable debe ser el único cable
conectadoal sistema deconexión a tierra delmúltiple
ynunca debe conectarse a una terminal alimentada.
Su múltiple debe conectarse a un tomacorriente
adecuado que esté correctamente instalado y co-
nectado a tierra en cumplimiento con todos los có-
digos y ordenanzas. El enchufe y el tomacorriente
deben ser como los que aparecen en la Figura A.
ENSAMBLAJE
PRECAUCIÓN
Asegúrese de seguir las in-
strucciones de ensamblado
para la caja/gabinete correspondiente. No use
herramientas eléctricas para ensamblar la caja/
gabinete.Apriete los pernos con llaves manuales.
Herramientas requeridas
ġ
ġ
ġ
ġ
Destornillador
Phillips Lentes de seguridad Llave de 10 mm Llave de 13 mm
Tornillería incluida
NOTA: Losobjetosnose muestranensutamaño real.
Tornillería Artículo Descripción Cantidad
AA Tornillo
M4 x 10L 16
BB Tornillo M6 x
15L 8
CC Perno
M6 x 15L 4
DD Arandela 16
EE Perno
M8 x 15L 16
Artículo Descripción Cantidad
Manija lateral 1
Rueda pivotante
con freno 2
Rueda rígida 2
Soporte 2
Protector 4
Soportes del
almacenamiento del
cable 2
NOTA: Empiece el ensamble del producto cerca de
la ubicación final prevista de su caja/gabinete. Este
producto es pesado y puede ser difícil de mover
después de ensamblarlo.
Instalación de la manija lateral
Instalelamanija lateral en el gabinete rodante usan-
docuatro pernos (CC).El asa lateralpuede colocarse
encualquieradelosdoslados del gabinete rodante.
NOTA: Los orificios del gabinete están roscados y
no requieren tuercas.
Instalación de las ruedas
PRECAUCIÓN
Pueden requerirse dos perso-
nas para realizar la insta-
lación.
No apriete demasiado los tornillos.
1. Asegúrese de que todos los cajones del gabinete
esténbloqueadosfirmementeen su lugar usando
la chapa con llave del gabinete rodante.
2. Coloque el gabinete rodante sobre su parte
trasera.Use el material de embalajeparaproteger
el acabado.
3. Monte las dos ruedas pivotantes con freno al
gabinete rodante usando cuatro pernos (EE) y
arandelas (DD) por rueda. Las ruedas pivotantes
con freno deben instalarse en el extremo del
gabinete con la manija lateral.

18 19
4. Monte las dos ruedas rígidas en el extremo
opuesto del gabinete rodante usando cuatro per-
nos (EE) y arandelas (DD) por rueda.
5.Apriete todos lospernosfirmemente con una llave.
6.Regrese el gabinete rodante asuposición vertical.
Instalación de la caja sobre el gabinete
PRECAUCIÓN
Pueden requerirse dos perso-
nas para realizar la insta-
lación.
1. Coloque la caja superior sobre el gabinete ro-
dante.
NOTA: Los orificios del gabinete están roscados
y no requieren tuercas.
2. Coloquelosdossoportesenlaparteposteriordel
productopara asegurar lacaja superior algabinete
rodante.Coloque los soportes sobre los orificios y
asegúrelos con cuatro tornillos (AA) por soporte.
3. Apriete todos los tornillos firmemente con un
destornillador Phillips.
Instalación de los revestimientos de los
cajones y el tapete
Coloque los revestimientos en los cajones del
tamaño correspondiente y el tapete en el área de la
tapade la caja paraproteger la superficie.Lacinta de
doblelado proporcionada puede usarse para sujetar
eltapete de la tapa de la caja y los revestimientos de
los cajones para impedir que se deslicen.
Instalación de los protectores
Coloque los cuatro protectores en el gabinete ro-
dante usando dos tornillos (BB) por protector.
Instalación de los soportes del
almacenamiento del cable
Instale los soportes en el lado derecho del gabinete
con dos tornillos (AA) por soporte. Coloque los
soportes de manera que uno esté orientado hacia
arriba y el otro hacia abajo a fin de que el cable de
corrienteeléctricapuedaenrollarsealrededordelos
soportes para su almacenamiento.
OPERACION
ADVERTENCIA
Para evitar lesiones o daños
a la propiedad, no supere la
capacidad máxima de los anaqueles. Tenga cui-
dado al mover la caja/gabinete en una pendiente
o superficie áspera. La caja/gabinete puede
volcarse si el peso no está distribuido uniforme-
mente del frente hacia atrás y de lado a lado.
Coloque más de la mitad del peso de carga total
en el gabinete inferior cuando sea posible.
Bloqueo y desbloqueo de la caja/gabinete
NOTA: Los cajones deben cerrarse por completo
antes de bloquear/desbloquear la unidad.
Insertela llave. Gírelapor completo hacialaizquierda
para bloquear y completamente hacia la derecha
para desbloquear. Siempre retire la llave después
de bloquear y desbloquear.
Uso de los frenos de las ruedas
Para bloquear las ruedas
pivotantes,pise las palancas
marcadascon la palabra ON
(Activado). Asegúrese de
bloquearambas ruedas para
evitar que la caja/gabinete
ruede o gire. Para desblo-
quear las ruedas, empuje
hacia abajo las palancas
marcadas con la palabra
OFF (Desactivado).
Para mover la caja/gabinete sobre una
pendiente o superficie áspera
Tengacuidado de que lacaja/gabineteno se vuelque
odesbalancee cuandola mueva sobreuna pendiente
o superficie áspera. La pendiente no debe ser supe-
riora10grados.Bloqueela caja/gabinete y asegure
todos los objetos antes de moverla.
Para rodar la caja/gabinete
La caja/gabinete está diseñada para rodar única-
mentedistancias cortas. Solo ruede la caja/gabinete
usandola manija. No empuje ni jale el armazón de la
caja/gabinete para moverla pues el producto puede
volcarse. No modifique la caja/gabinete de ninguna
manera. Hacer orificios o modificar la caja/gabinete
disminuirá la capacidad de carga, lo que puede
ocasionarque la caja/gabinete colapse, provocando
unalesión. Bloquee la caja/gabinete yaseguretodos
los objetos antes de rodarla.
Levantamiento de la caja/gabinete
El gabinete y la combinación de caja/gabinete no
están diseñados para levantarse. Sin embargo, si
necesita levantarlos, vacíe la caja/gabinete y luego
coloque correas o una horquilla dentro y junto a
las ruedas. No levante cajas/gabinetes cargadas.
Asegúrese de que todos los transeúntes estén ale-
jados antes de levantar la caja/gabinete.
Montaje de cargadores
Elgabinete rodantevieneequipado con cuatrobarras
de montaje para cargador preinstaladas, ubicadas
abajo del tomacorriente múltiple. Los montajes para
cargador son adecuados para sostener cargadores
de voltajes múltiples MILWAUKEE M18™ y M12™,
así como cargadores M18™. Para montar un car-
gador, instale un tornillo (DD) en cada barra, luego
deslice las ranuras en forma de ojo de cerradura del
cargadorsobre los tornillos.Deslice el cargadorhacia
el piso para trabarlo sobre los tornillos.
Cómo retirar los cajones
1. Extienda por completo y vacíe el cajón.
2. Dependiendo del lado, levante o baje la palanca
de liberación en ambos lados para que los rieles
puedan brincar los topes. Tire para retirar.
Palanca de liberación
Instalación de los cajones
1. Jalelos rieles y el portariel hacia afuera hasta que
estén completamente extendidos.
2. Sostenga el riel del gabinete mientras lo alinea
con el riel del cajón.
3.Inserteligeramenteun ladoy repitacon elotro lado.
4. Empuje lentamente el cajón hasta que esté
completamentecerradoy enganchado con el riel.
5. Abra y cierre el cajón para comprobar una oper-
ación correcta.
MANTENIMIENTO
ADVERTENCIA
Para reducir el riesgo de le-
siones, comuníquese con
Soporte Técnico Corporativo Post Venta de
MILWAUKEE para TODAS las solicitudes de
reparación y piezas de reemplazo.
Mantenimiento de las herramientas
Mantenimiento de la caja/gabinete
Mantenga su caja/gabinete en buenas condiciones
adoptandoun programa periódicode mantenimiento.
Antesdeusarla,examinelacondición general de su
caja/gabinete.Verifiqueque no haya tornillossueltos,
desalineación, amarre de las ruedas, piezas rotas
y cualquier otra condición que pudiera afectar su
operaciónsegura. No use unacaja/gabinete dañada.
Mantenimiento de las ruedas
Engrase las ruedas anualmente usando una grasa
para rodamientos de alta calidad.
Puntos de
engrasado
Mantenimiento de los cajones
1. Limpie periódicamente los cajones con un deter-
gente suave y agua.
2. Retire la grasa y el aceite del cajón con un líquido
de limpieza estándar no inflamable.
3. Se recomienda usar los revestimientos de los ca-
jones para proteger el acabado del interior de los
cajones y facilitar la limpieza de los mismos. Los
revestimientos de los cajones pueden limpiarse
con jabón y agua.
4. Lubrique los rieles dos veces al año con grasa de
uso general o su equivalente.
Puntos de
engrasado

58148530d1 MWTC3012BC1S-IC
07/16 Printed in Vietnam
MILWAUKEE TOOL
13135 West Lisbon Road
Brookfield, WI 53005 USA
Limpieza
Este producto de acero se ha recubierto con una
pintura electroestática industrial para un acabado
duradero. Para ayudar a proteger el acabado de
la pintura electroestática, no permita que per-
manezcan químicos agresivos (aceite, grasa u
otros químicos) en la superficie de la pintura. Use
un limpiador de vidrio para limpiar y mantener
todas las superficies de la pintura electroestática.
Mantenga las manijas de la caja/gabinete y las rue-
das limpias, secas y libres de aceite o grasa. Use
solamente jabón suave y un paño húmedo para lim-
piar la caja/gabinete, puesto que ciertos agentes de
limpieza y solventes son dañinos para los plásticos.
Algunos de estos incluyen la gasolina, trementina,
adelgazador de barniz, solventes de limpieza con
cloro, amoniaco y detergentes caseros que con-
tienen amoniaco. Nunca use solventes inflamables
o combustibles alrededor de las cajas/gabinetes.
Servicio
Para información sobre el servicio y reparación,
incluyendo los pedidos para partes de reemplazo,
llamea nuestra líneadeSoporteTécnicoCorporativo
Post Venta al 1-800-729-3878, o visite nuestro sitio
web www.milwaukeetool.com.
ACCESORIOS
ADVERTENCIA
Modificar la caja/gabinete
para adaptar otros acceso-
rios puede ser peligroso, pues puede resultar en
lesiones o daños a la propiedad. Use únicamente
los accesorios específicamente recomendados
de acuerdo con las instrucciones del fabricante.
Para una lista completa de accessorios, visite
nuestro sitio en Internet: www.milwaukeetool.com o
póngase en contacto con un distribuidor.
SOPORTE DE SERVICIO - MEXICO
CENTRO DE ATENCION A CLIENTES
Techtronic Industries Mexico, S.A. de C.V.
Av. Presidente Masarik 29 Piso 7
11560 Polanco V Seccion
Miguel Hidalgo, Distrito Federal, México
01 [phone] o (55) 4160-3540
Lunes a Viernes (9am a 6pm)
O contáctanos en www.milwaukeetool.com.mx
GARANTÍA LIMITADA - E.U.A. Y CANADÁ
Las garantías de todas las cajas y gabinetes de almacenamiento de
acero MILWAUKEE son para el comprador original y únicamente por
defectosen materiales y manode obra. Sujeto aciertas excepciones,
MILWAUKEE reparará o reemplazará cualquier parte de una caja o
gabinete que tenga defectos de material o mano de obra según lo
determine MILWAUKEE mediante una revisión, por un periodo de
tres (3) años después de la fecha de compra. Se requiere devolver
la caja o gabinete al lugar de compra. Se debe incluir una copia del
comprobante de compra con el producto devuelto. Esta garantía no
aplica a daños que MILWAUKEE determine que son ocasionados por
reparaciones o intentos de reparaciones realizados por una persona
que no sea personal autorizado de MILWAUKEE, uso indebido,
alteraciones, maltrato, desgaste normal, falta de mantenimiento o
accidentes.
No se requiere el registro de la garantía para obtener la garantía cor-
respondientede una cajao gabinetede almacenamientoMILWAUKEE.
La fecha de manufactura del producto se utilizará para determinar el
periodo de garantía si no se proporciona comprobante de compra al
solicitar el servicio en garantía.
Siconsidera que su productotiene un defecto cubierto por la garantía
o si necesita información sobre una pieza de servicio/reemplazo,
comuníquesecon MILWAUKEEal1.800.SAWDUST(1.800.729.3878)
para recibir instrucciones.
LAACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARA-
CIÓNY REEMPLAZOAQUÍ DESCRITOSES UNACONDICIÓN DEL
CONTRATOPARALACOMPRADETODOPRODUCTODE MILWAU-
KEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COM-
PRARELPRODUCTO. MILWAUKEENOSERÁ RESPONSABLE EN
NINGÚNCASO DE DAÑOS INCIDENTALES,ESPECIALES, EMER-
GENTES O PUNITIVOS NI DE NINGÚN COSTO, HONORARIOS
LEGALES, GASTOS, PÉRDIDAS O DEMORASALEGADOS COMO
CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO EN
NINGÚNPRODUCTO, INCLUYENDO, ENTRE OTROS, RECLAMA-
CIONESPOR PÉRDIDADEUTILIDADES.ALGUNOS ESTADOSNO
PERMITENLAEXCLUSIÓNO LIMITACIÓN DE RESPONSABILIDAD
POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA
ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE
EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA
TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ESCRITAS U ORA-
LES. EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE
DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO
SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA DE COMER-
CIABILIDAD O IDONEIDAD PARAUN FIN O USO ESPECÍFICO; EN
LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PER-
MITIDOPOR LALEY,DICHAS GARANTÍASIMPLÍCITASSELIMITAN
ALADURACIÓNDE LAGARANTÍAEXPRESACORRESPONDIENTE
SEGÚN SE DESCRIBIÓANTERIORMENTE. ALGUNOS ESTADOS
NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA
GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN
PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE DA
DERECHOSLEGALES ESPECÍFICOS Y USTED PODRÍAADEMÁS
TENEROTROS DERECHOS QUE VARÍANDEUN ESTADOAOTRO.
Esta garantía aplica a productos vendidos en los Estados Unidos y
en Canadá únicamente.
Consultela Búsqueda de Centros de Servicio en la sección de Refac-
ciones y Servicio del sitio web de MILWAUKEE www.milwaukeetool.
com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar el
Centro de Servicio de fábrica MILWAUKEE más cercano a usted.
