Mizerak P1253W User manual

1-866-556-2757
FAX: [phone]
We strive to ensure that our products are of the highest quality
and free of manufacturing defects or missing parts. However, if
you have any problems with your new product,
DO NOT RETURN IT TO THE STORE,
please contact us toll free @:
Or write to:
Escalade Sports
Customer Service Department
P.O. Box 889
Evansville IN 47706
Your Model Number ______________________
P1253W
have your model number when inquiring about parts.
[email protected]
Please
Date Code ________________________
2-P1253W- -WJ
© 2012 Escalade Sports For Customer Service Call 1-866-556-2757
When contacting Escalade Sports please provide your model number, date
code (if applicable) and part number if requesting a replacement part. These
numbers are located on the product, packaging, and this owners manual.
1
All Rights Reserved.
Purchase Date ________________________
PLEASE RETAIN THIS INSTRUCTION MANUAL FOR FUTURE REFERENCE

© 2012 Escalade Sports For Customer Service Call 1-866-556-2757
2
All Rights Reserved.
IMPORTANT! READ EACH STEP
IN THIS MANUAL BEFORE YOU
BEGIN THE ASSSEMBLY.
Allen Wrench T1 and Wrench T2 Included with the Hardware Kit
Furniture Polish and Cloth
Make sure you understand the following tips before you begin to assemble your pool table.
1. Start all bolts by hand before tightening.
2. Some drawings or images in this manual may not look exactly like your product. Please
read and understand the text before starting each assembly step.
An electric screwdriver is helpful in assembly. However, please set at low torque and use
extreme caution with an electric screwdriver because you could overtighten the hardware
and strip the screws.
TWO ADULTS ARE REQUIRED TO ASSEMBLE
THIS MIZERAK DYNASTY 6.5FT POOL TABLE
Assembly Tips
Tools Required:
READ AND FOLLOW ALL ASSEMBLY, OPERATION, AND
SAFETY INSTRUCTIONS CAREFULLY. AT LEAST TWO
ADULTS ARE NEEDED TO PUT THIS POOL TABLE
TOGETHER.
ATTENTION:

© 2012 Escalade Sports For Customer Service Call 1-866-556-2757
3
All Rights Reserved.

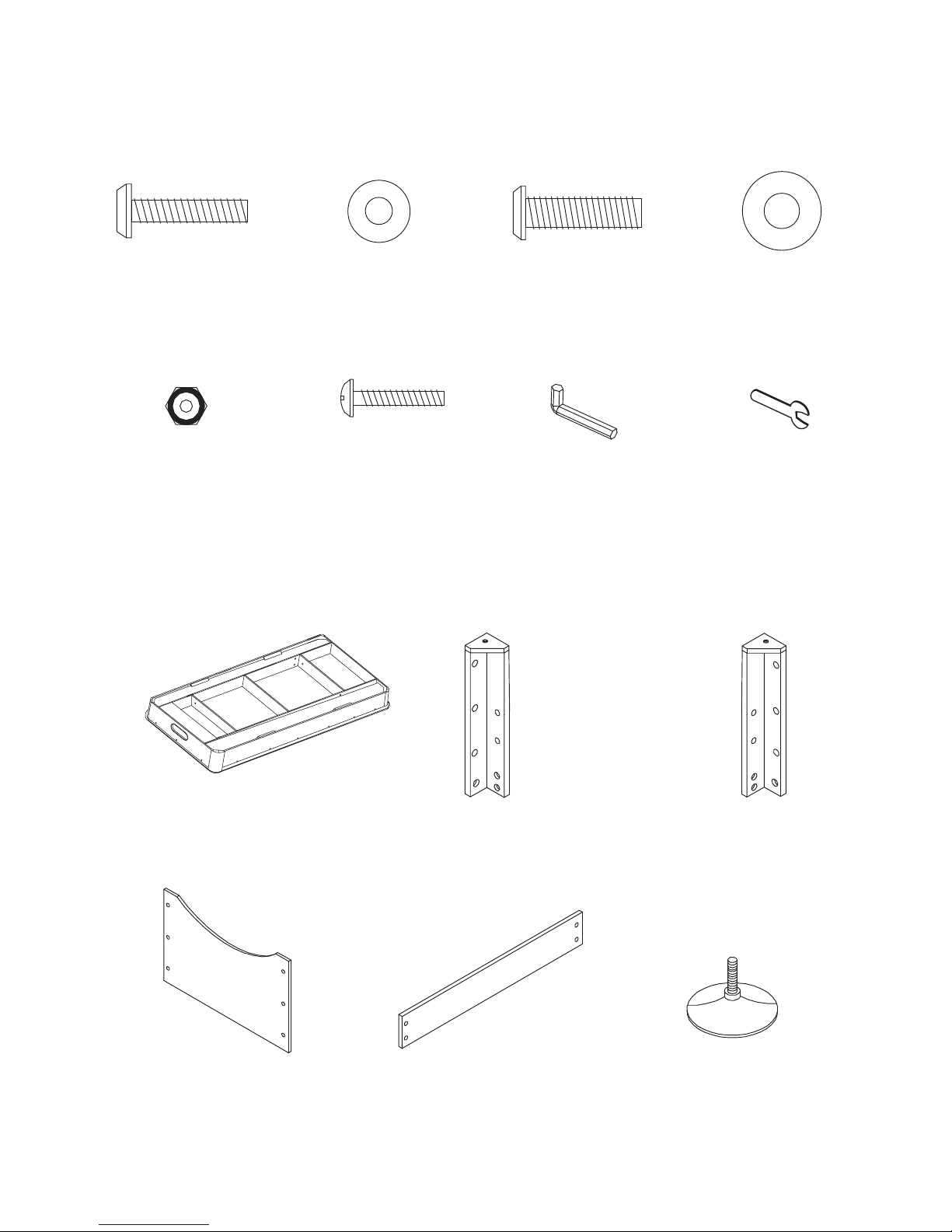

HARDWARE IDENTIFIER
H1 - M6 x 28mm
Allen Head Bolt (8)
H2 - 6 x 15 mm
Flat Washer (8)
H3 - M8 x 28mm
Allen Head Bolt (12)
H4 - 8.5 x 19mm
Flat Washer(12)
(Not To Scale)
(To Scale)
PARTS IDENTIFIER
P1-Pool Table
Cabinet(1)
P2-Right Leg(2) P3-Left Leg(2)
P4-End Leg Panel(2) P5-Side Leg Panel(2) P6-Leg Leveler(4)
T1 - Allen Wrench(1)
(Not to Scale)
H5 - M4 Lock
Nut (12) H6 - 4 x 22mm Phillips
T2 - Wrench(1)
(Not to Scale)
Round Head Bolt (12)

© 2012 Escalade Sports For Customer Service Call 1-866-556-2757
4
All Rights Reserved.

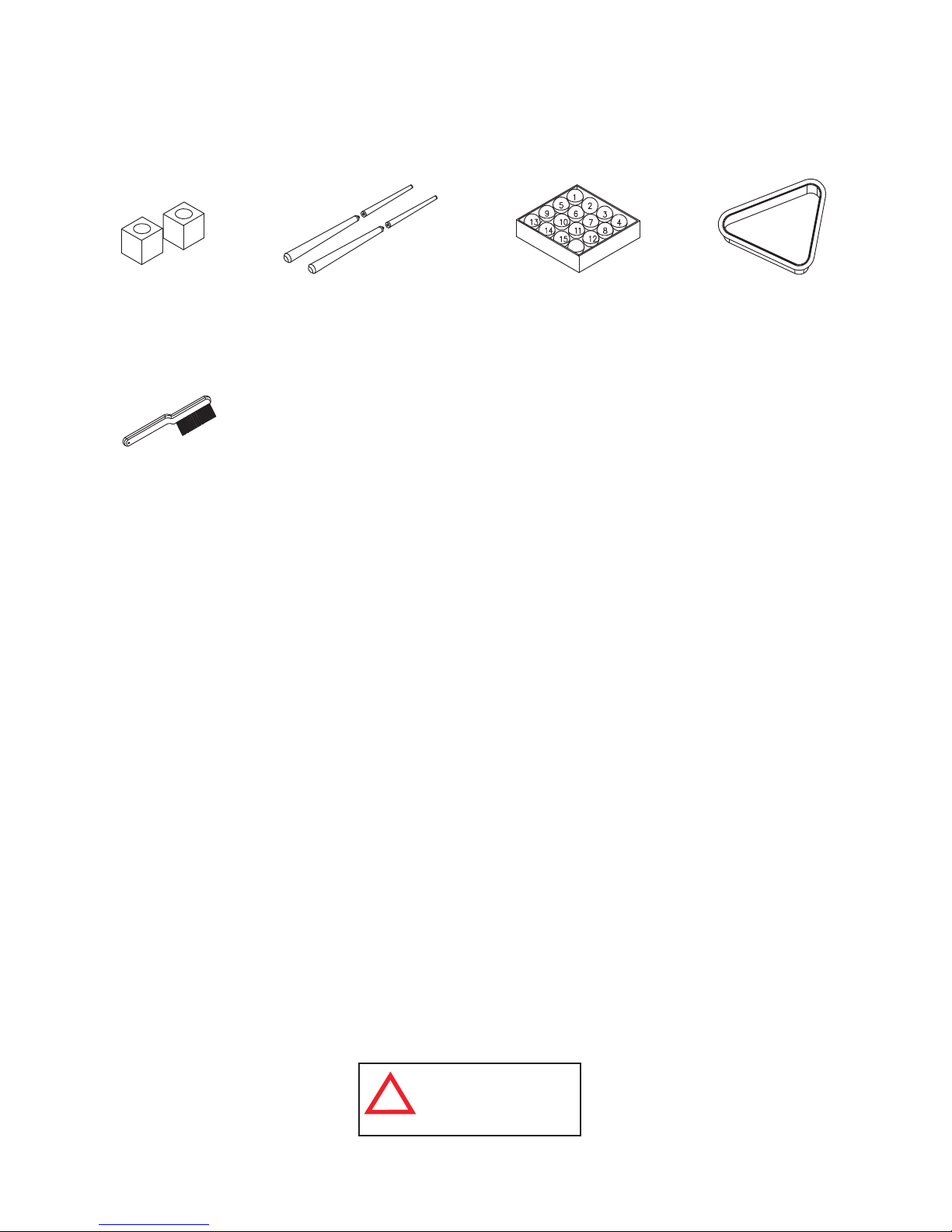

ACCESSORIES IDENTIFIER
A1-Cue Chalk(2) A2-Cue Stick(2) A3-Billiard
Ball Set(1)
A4-Triangle(1)
A5-Playfield
Cloth Brush (1)
(Not To Scale)
!WARNING:
CHOKING HAZARD
Small parts.
Not for children under 3 yrs.

© 2012 Escalade Sports For Customer Service Call 1-866-556-2757
5
All Rights Reserved.
PARTS REQUIRED:
12 pcs - H3 Allen Head Bolt
12 pcs - H4 Flat Washer
2 pcs - P2 Right Leg
2 pcs - P3 Left Leg
4 pcs - P6 Leg Leveler
1 pc - T1 Allen Wrench
STEP 1:
To assemble this table, leave the P1 Pool Table Cabinet face down in the carton lid. As shown in
Figure 1, attach the P2 Right Legs and P3 Left Legs on the inside of the frame with H3 Allen Head
Bolts and H4 Flat Washers. Use the T1 Wrench to tighten the bolts. Thread the P6 Leg Levelers
into the bottom of each leg.

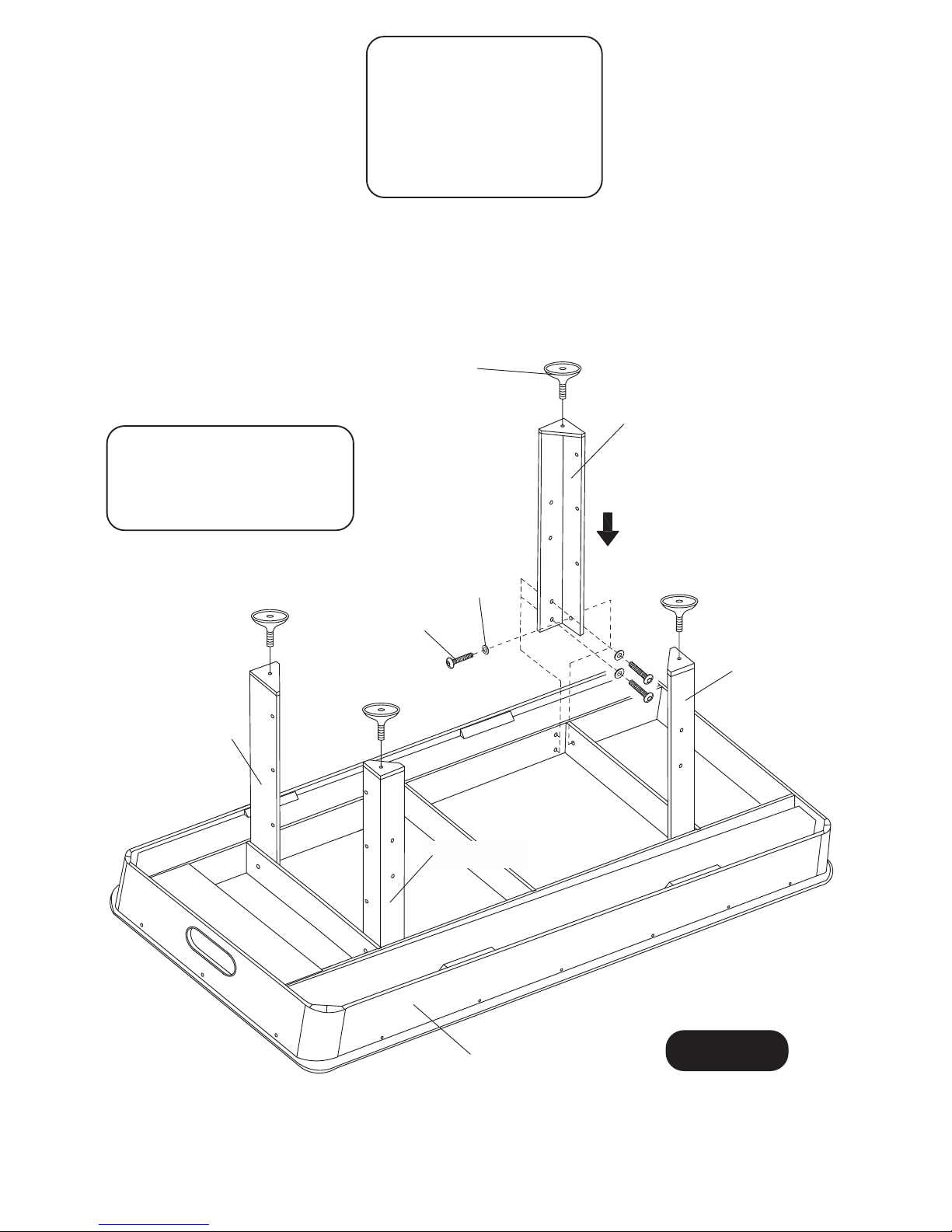

Figure 1
NOTE:
Install legs exactly as
per Figure 1 for correct
P4 End Leg Panel assembly.
P2 Right
Leg
P2 Right
Leg
P3 Left Leg
P3 Left Leg
P1 Pool Table
Cabinet
P6 Leg
Leveler
H3 Allen
Head Bolt
H4 Flat
Washer

© 2012 Escalade Sports For Customer Service Call 1-866-556-2757
6
All Rights Reserved.
PARTS REQUIRED:
8 pcs - H1 Allen Head Bolt
12 pcs - H5 Lock Nut
2 pcs - P4 End Leg Panel
2 pcs - P5 Side Leg Panel
1 pc - T1 Allen Wrench
STEP 2:
With the help of another adult, attach P4 End Leg Panels as shown using H6 Phillips Round Head Bolt
and H5 Nuts.Use the Phillips Screwdriver and T2 Wrench to tighten the screws and nuts.
Attach P5 Side Leg Panels as shown using H1 Allen Head Bolts and H2 Flat Washers. Use the
T1 Wrench to tighten the bolts.
THIS STEP REQUIRES FOUR OR MORE ADULTS.
VERY CAREFULLY TURN THE TABLE OVER AND SET IT ON
ITS LEGS. BE CAREFUL. THE TABLE IS VERY HEAVY.
Lastly, using a carpenter’s level adjust the P6 Leg Levelers to properly level the pool table.
1 pc - T2 Wrench

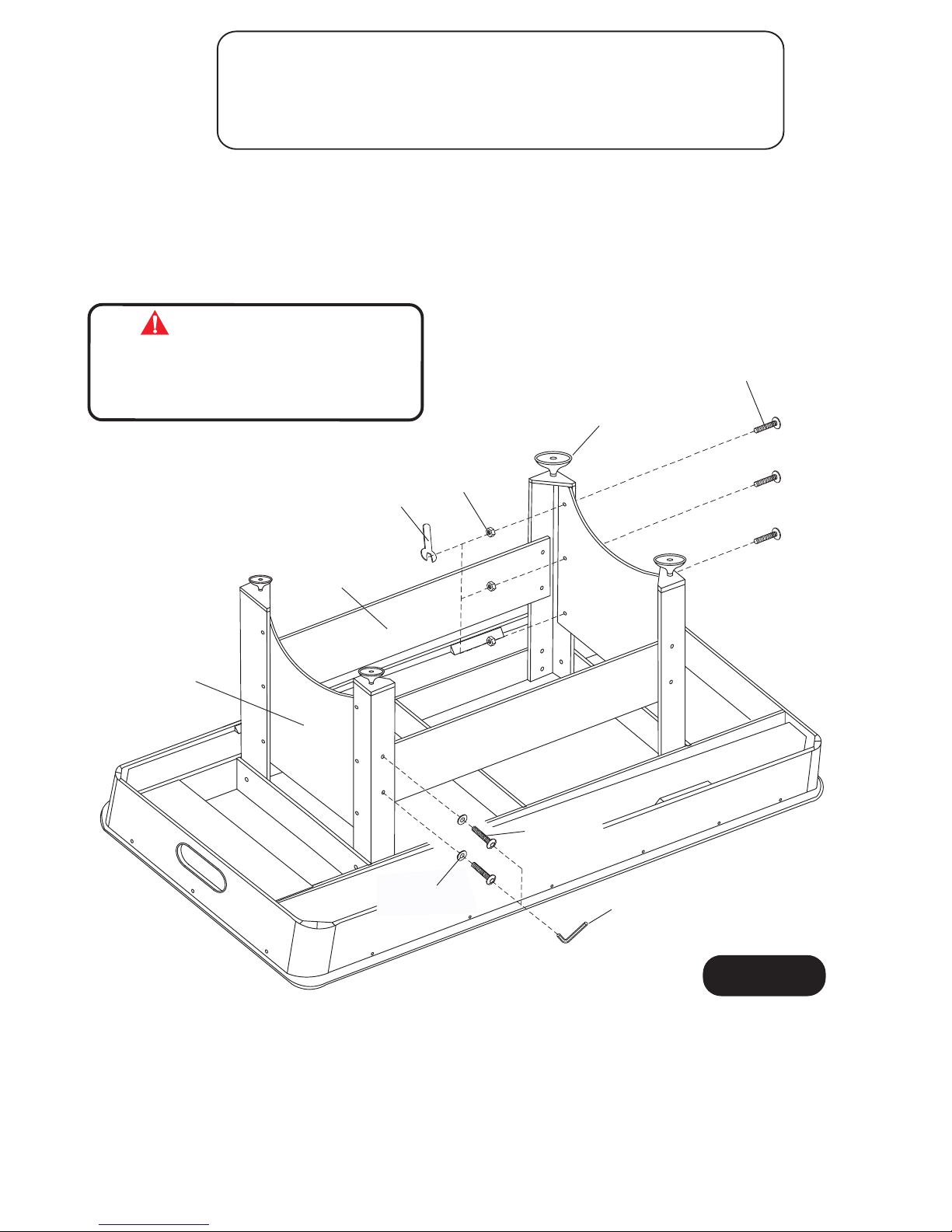

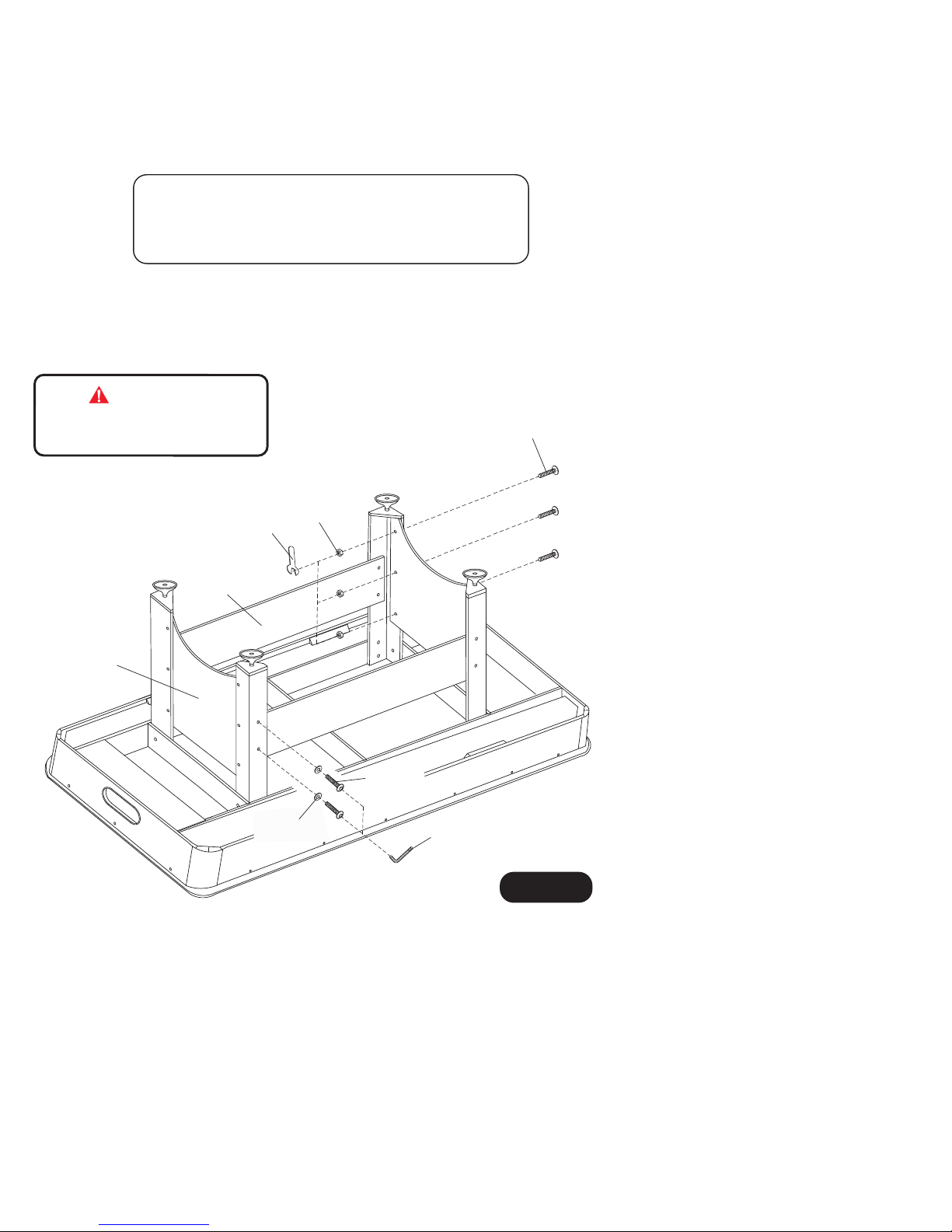

Figure 2
H5
Nylock
Nut
H6 Phillips Round
Head Bolt
T2 Wrench
H1 Allen
Head Bolt
H2 Flat
Washer T1 Allen Wrench
P4 End Leg
Panel
P5 Side
Leg Panel
12 pcs - H6 Phillips Round Head Bolt
8 pcs - H2 Flat Washer
ATTENTION:

© 2012 Escalade Sports For Customer Service Call 1-866-556-2757
7
All Rights Reserved.
CARE AND USE OF YOUR TABLE
1. Use spray furniture polish to clean all exterior surfaces of your pool table.
2. Use the table brush provided to clean the cloth on the table.
3. This product is intended for INDOOR use only.
4. DO NOT sit, climb or lean on the table.
5. DO NOT drag the table when moving it. This will damage the legs.
Congratulations! You have now assembled your pool table. Please note the Care
and Use instructions below to insure many years of trouble free use of your pool
table.
PRODUCT PARTS LISTS
6. DO NOT set drinks on the table.
01253WJH4
12
M8 x 28mm Allen Head Bolt
8.5 x 19mm Flat Washer
01253WJH3
8
6 x 15mm Flat Washer
01253WJH2
8
M6 x 28mm Allen Head Bolt
01253WJH1
2Side Leg Panel01253WJP5
2
Right Leg
01253WJP2
1Pool Table Cabinet01253WJP1
1
Allen Wrench
01253WJT1
12
M4 Lock Nut
01253WJH6
1201253WJH5
Qty
Description
Part#
Qty
Description
Part#
1Manual01253WJM1
401253WJP6 Leg Leveler
1
01253WJK1 Hardware Kit
2
01253WJA1 Chalk
2
End Leg Panel01253WJP4
1Triangle01253WJA4
101253WJA5 Brush
2
01253WJA2 Cue Stick
1
01253WJA3 Ball Set
12
1
Wrench
01253WJT2
4 x 22mm Phillips Round
Head Bolt
2Left Leg01253WJP3
7. The purchase of a pool table cover will both protect and help keep clean the
entire top of the pool table.

© 2012 Escalade Sports For Customer Service Call 1-866-556-2757
8
All Rights Reserved.
This customer warranty extends to the original owner, on the purchase of any ESCALADE SPORTS
Product (hereinafter referred as the "Product").
This Product is warranted to the original owner, for a period of 90 days from the
original purchase.
ESCALADE SPORTS warrants to the original owner, this product to be free
from defects in material and workmanship when used for the intended purpose under normal use and
conditions. THIS WARRANTY IS VOID IF THE PRODUCT HAS BEEN DAMAGED BY ACCIDENT,
UNREASONABLE USE, NEGLIGENCE, IMPROPER SERVICE, FAILURE TO FOLLOW INSTRUCTIONS
PROVIDED WITH THE PRODUCT OR OTHER CAUSES NOT ARISING OUT OF DEFECTS IN MATERIAL
AND WORKMANSHIP.
During the above 90 day warranty period, ESCALADE SPORTS shall
provide replacement components or replace with a comparable product at our choosing. If product is
defective under normal use and proper care, please contact our Customer Service Dept.
Other than shipping requirements no charge will be made for such replacement of in-warranty Products.
Some states do not allow the exclusion or limitation of implied warranties or consequential or incidental
damages, so the above limitations or exclusions may not apply to you.
This warranty gives you specific legal rights and you may also have other rights which
may vary from state to state.
WARRANTY DURATION:
WARRANTY COVERAGE:
WARRANTY REPLACEMENT:
LEGAL REMEDIES:
1-866-556-2757 / Customer Service Dept.
Or Write us at:
Escalade® Sports, Inc. - P.O. Box 889, Evansville, IN 47706
Attn: Customer Service Dept.
Or E-mail us at:
[email protected]
ANY IMPLIED WARRANTIES ARISING OUT OF THIS SALE,
INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO THE
ABOVE 90 DAY PERIOD. ESCALADE SPORTS SHALL NOT BE LIABLE FOR LOSS OF
USE OF THE PRODUCT OR OTHER CONSEQUENTIAL OR INCIDENTAL COSTS,
EXPENSES OR DAMAGES INCURRED BY THE CONSUMER OF ANY OTHER USE.
WARRANTY DISCLAIMERS:
90 DAY LIMITED WARRANTY

1-866-556-2757
FAX: [phone]
[email protected]
Nosotros tratamos de asegurarnos que nuestros productos sean
de la más alta calidad y libre de problemas, como defectos de
fabricación ó partes incompletas. Sin embargo, Si usted tiene
algún problema con su producto, por favor
NO LO REGRESE A LA TIENDA
pongase en contacto con nosotros llamando gratis al:
O escriba a:
EscaladeSports
Departamento de Atención al
Cliente
P.O.Bo x 889
Evansville IN 47706
Visite nuestro sitio Web en:
Por favor tenga el número de modelo cuando solicite partes.
Al contactar a Escalade Sports, por favor incluya su número de modelo, código
de fecha (si lo hubiera) y el número de parte en caso de solicitar una parte. Estos
números se ubican en el producto, el empaque y en el manual del usuario.
Número de modelo:
Código de fecha:
Fecha de Compra:
CONSERVE ESTE MANUAL DE INSTRUCCIONES PARA REFERENCIA.
P1253W
2-P1253W- -WJ
stropSedalacsE1202©
Todos los derechos reservados.
Para Servicio al cliente llame 1-866-556-2757
1

stropSedalacsE1202©
Todos los derechos reservados.
Para Servicio al cliente llame 1-866-556-2757
IMPORTANTE! LEA TODOS LOS
PASOS DE ESTE MANUAL ANTES
DE COMENZAR A ARMAR.
LOS DIBUJOS DE ESTE MANUAL
PUEDEN HABERSE EXAGERADO
O MODIFICADO PARA
MOSTRAR LOS DE
TALLES.
IMPORTANTE!
SE REQUIEREN DOS (2) ADULTOS PARA
ENSAMBLAR, ESTA MESA.
Llave T2 y Llave Allen T1 están incluidas.
Abrillantador para muebles y un paño
Herramientas necesarias:
LEA Y SIGA LAS INSTRUCCIONES DE ENSAMBLAR
FUNCIONAMIENTO Y SEGURIDAD ATENTAMENTE.
SE REQUIEREN POR LO MENOS DOS ADULTOS
PARA ARMAR ESTA MESA
Asegúrese de que comprende los siguientes consejos antes de comenzar a armar la mesa.
1. Coloque todos los tornillos manualmente antes de apretarlos.
2. Algunos dibujos o imágenes de este manual puede que no se vean exactamente igual
a su producto. Asegúrese de leer y comprender el texto antes de comenzar
cada paso.
Consejos de ensamblamiento
PRECAUCIÓN:
2

IDENTIFICADOR DE TORNILLOS
(A escala)
IDENTIFICADOR DE LAS PARTES
(No a Escala)
(No a Escala) (No a Escala)
H2- 6 x 15 mm
Rondana (8)
H3-M8 x 28mm
Tornillo Allen (12)
H4 - 8.5 x 19mm
Rondana (12)
H1-M6 x 28mm
Tornillo Allen (8)
H6- 4 x 22 mm
Tornillo Phillips
(12)
T1 - Llave Allen (1) T2 - Llave (1)
H5-M4
Tuerca de Seguridad (12)
P1- Mesa de Billar (1) P2- Pata (Derecha)
(2)
P3- Pata (Izquierda)
(2)
P4- Panel del extremo
de la Pata (2)
P5- Panel Lateral de la
Pata (2)
P6 - Nivelador (4)
stropSedalacsE1202©
Todos los derechos reservados.
Para Servicio al cliente llame 1-866-556-2757
3

IDENTIFICADOR DE ACCESORIOS
(No a Escala)
(No a Escala)
A2 - Taco de Billar
(2)
A4 - Triangulo
(1)
A1 - Tiza de Billar
(2)
A3 - Bolas de
Billar (1 set)
A5 - Cepillo (1)
stropSedalacsE1202©
Todos los derechos reservados.
Para Servicio al cliente llame 1-866-556-2757
4

stropSedalacsE1202©
Todos los derechos reservados.
Para Servicio al cliente llame 1-866-556-2757
5
PARTES REQUERIDAS
12 pzs
12 pzs
2 pzs
2 pzs
4 pzs
1 pz
- H3 Tornillo Allen
- H4 Rondana
- P2 Pata (Derecha)
- P3 Pata (Izquierda)
- P6 Nivelador
- T1 Llave Allen
PASO 1:
Para asemblar esta Mesa, deje la Mesa P1 sobre la caja de cartón. Como se muestra en la
Figura 1. Instale las Patas (Derechas) P2 y las Patas (Izquierdas) P3 al interior de la estructura de la
Mesa con los Tornillos Allen H3 y las Rondanas H4. Use la Llave Allen T1 para apretar los tornillos.
Atornille los Niveladores en cada pata como se muestra.
boca abajo
PARA LA INSTALACIÓN CORRECTA
ASEGURESE DE ASEMBLAR LAS PATAS,
EXACTAMENTE COMO SE INDICA EN LA
FIGURA 1.
NOTA:
P3 Pata (Izquierda)
P2 Pata (Derecha)
P1 Mesa de Billar
H4
Rondana
H3 Tornillo
Allen
P2 Pata
(Derecha)
Figura 1
P6
Nivelador
P3 Pata (Izquierda)

T2 Llave
1 pz -
stropSedalacsE1202©
Todos los derechos reservados.
Para Servicio al cliente llame 1-866-556-2757
6
ESTE PASO REQUIERE DE CUATRO O MAS ADULTOS.
CON MUCHO CUIDADO VOLTEE LA MESA SOBRE SUS
PATAS. TENGA MUCHO CUIDADO PORQUE LA MESA ESTA
MUY PESADA.
ADVERTENCIA
T1 Llave Allen
H1 Tornillo
Allen
H5 Tuerca
de
Seguridad
P5 Panel Lateral
P4 Panel del
extremo
H6 Tornillo Phillips
Llave Allen1 pz - T1
PARTES REQUERIDAS
PASO 1:
Con la ayuda de otro adulto, coloque los paneles del extremo P4, como se muestra, utilizando los
tornillos Phillips H6 y las tuercas H5. Utilice un destornillador Phillips y la llave T2 para apretar los
tornillos y las tuercas. Coloque los paneles laterales P5 como se muestra, utilizando los tornillos Allen
H1 y las rondanas H2. Utilice la llave T1 para apretar los tornillos.
Por último, con un nivel de carpintero ajuste los niveladores P6 para que la Mesa de Billar quede
nivelada correctamente.
8 pzas - H1 Tornillo Allen
12 pzas - H5 Tuerca de Seguridad
2 pzas - P4 Panel del Extremo
2 pzas - P5 Panel Lateral
Figura 2
T2 Llave
12 pzas - H6 Tornillo Phillips
8 pzas - H2 Rondana
H2
Rondana
P6
Nivelador

stropSedalacsE1202©
Todos los derechos reservados.
Para Servicio al cliente llame 1-866-556-2757
7
LISTA DE PARTES
# de Clave Descripción Cant. # de Clave Descripción Cant.
Felicidades! Ahora ya ha terminado de ensamblar su mesa de billar. Por favor, Siga las
instrucciones del uso y el cuidado de su mesa abajo mencionadas, para garantizar
muchos años sin problemas en el juego de su mesa.
4
.5
.6
7. La compra de una cubierta para la mesa, le ayudará a proteger y mantener limpia la
superficie de la mesa de billar.
3.
NO ponga bebidas sobre la mesa.
NO arrastre la mesa para moverla. Si lo hace se dañará las patas.
Este producto está diseñado para su uso en INTERIORES exclusivamente.
Use spray abrillantador de muebles para limpiar todas las superficies exteriores de su mesa
de billar.
1.
NO sentarse, subirse, apoyarse sobre la mesa o ni se recargue en la mesa.
2. Utilice el cepillo proporcionado para limpiar la tela de la mesa.
CUIDADO Y USO DE SU MESA
01253WJH4
12
M8 x 28mm Tornillo Allen
8.5 x 19mm Rondana
01253WJH3
8
6 x 15mm Rondana
01253WJH2
8
M6 x 28mm Tornillo Allen
01253WJH1
2Panel Lateral01253WJP5
2
Pata (Derecha)
01253WJP2
1Mesa de Billar01253WJP1
1
Llave Allen
01253WJT1
12
M4 Tuerca de Seguridad
01253WJH6
1201253WJH5
1Manual01253WJM1
401253WJP6 Nivelador
1
01253WJK1 Set de Tornillos
2
01253WJA1 Tiza de Billar
2
Panel del Extremo01253WJP4
1Triangulo01253WJA4
101253WJA5 Cepillo
2
01253WJA2 Taco de Billar
1
01253WJA3 Set de Bolas de Billar
12
1
Llave
01253WJT2
4 x 25mm Tornillo
Phillips
2Pata (Izquierda)01253WJP3

GARANTÍA LIMITADA POR 90 DÍAS
®
Esta garantía para consumidores de la compra original de cualquier producto ESCALADE SPORTS (en adelante
denominado el "Producto").
DURACIÓN DE LA GARANTÍA: Se garantiza este Producto al comprador original por un período de (90) días a partir de la
fecha de compra.
COBERTURA DE LA GARANTÍA: ESCALADE SPORTS le garantiza al comprador original que cualquier producto de su
fabricación está libre de defectos en los materiales y fabricación cuando se lo utiliza para el propósito establecido, bajo
condiciones normales de uso. ESTA GARANTÍA NO TIENE VALIDEZ SI EL PRODUCTO SE HA DETERIORADO POR
ACCIDENTE, USO INDEBIDO, NEGLIGENCIA, MANTENIMIENTO INCORRECTO, NO SEGUIR LAS INSTRUCCIONES QUE
VIENEN CON EL PRODUCTO U OTRAS CAUSAS NO RELACIONADAS CON DEFECTOS EN LOS MATERIALES O
FABRICACIÓN.
APLICACIÓN DE LA GARANTÍA: Durante el período de garantía de (90) días, ESCALADE SPORTS reparará o reemplazará
con otro similar, todo modelo o Producto o componente que resulte defectuoso bajo condiciones normales de uso y cuidado,
cuando nuestra inspección demuestre que a nuestra satisfacción el mismo realmente es defectuoso; sírvase contactar a nuestro
Departamento de Garantía.
1-866-556-2757 / Departamento de Garantía (Warranty Dept.)
O escríbanos a:
Escalade® Sports, Inc. - P.O. Box 889, Evansville, IN 47706 - Attn: Warranty Dept.
O por correo electrónico a:
[email protected]
Fuera de los gastos de envío, no se impondrá cargo alguno por la reparación o reemplazo de los productos en garantía.
ESCALADE® SPORTS recomienda asegurar los Productos por su valor antes del envío.
LIMITACIÓN DE LA GARANTÍA: TODA GARANTÍA ORIGINADA EN ESTA VENTA, INCLUYENDO EN FORMA NO
TAXATIVA, LAS GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN Y APTITUD PARA UN FIN ESPECÍFICO, TENDRÁ VIGENCIA
POR UN PLAZO DE (90) DÍAS. ESCALADE® SPORTS NO SERÁ RESPONSABLE POR LA PÉRDIDA DE USO DEL PRODUCTO U
OTROS COSTOS INCIDENTALES O RELACIONADOS, PERJUICIOS O PERDIDAS GENERADAS POR EL CONSUMIDOR
ANTE CUALQUIER OTRO USO.
Algunos estados no permiten la exclusión o limitación de las garantías implícitas o daños incidentales o conexos, de modo que
las limitaciones que anteceden pueden no ser aplicabes en su caso.
RECURSOS LEGALES: Esta garantía le otorga algunos derechos específicos además de otros derechos que varían según el
estado.
es aplicable
stropSedalacsE1202©
Todos los derechos reservados.
Para Servicio al cliente llame 1-866-556-2757
8
