Modecom MC-5050 User manual

MC-5050
MC-5050
U
s
e
r
M
a
n
u
a
l
p
r
o
g
r
e
s
s
i
v
e
m
u
s
i
c
s
y
s
t
e
m

www.modecom.eu
2
progressive music system
Thank you for purchasing MC-5050 Progressive Music System.
This 5.1 speakers with ve satellites and a subwoofer allow to enjoy deep basses and pure,
high quality surround sound oered by many multimedia applications like movies, games,
music etc.
MC-5050 Progressive Music System is a harmonious combination of modern and stylish look
and advanced technologies in designing audio ampliers and speakers.
Built-in amplier was designed as a perfect match for the satellite and subwoofer speakers.
Matching parameters of the amplier for the speakers used in this system allow the system
to provide the sound of extreme purity and power.
By making use of advanced air ow techniques, subwoofer unit provides massive dynamic
boost eect while maintaining low level of distortion and high quality of low frequency to-
nes. Moreover, in order to provide excellent quality of low frequencies, the subwoofer’s cabi-
net was designed and matched to the system with use of scientic calculations.
Unlike in many speaker systems available in the market, this system’s subwoofer unit is
made of MDF material, which is characterized by homogeneous structure and excellent
acoustic performance.
Due to the magnetic shielding, speakers can be placed next to TV sets and monitors without
fear of magnetic eld interfering with those devices.
To make sure that the use of this speakers is easy and comfortable the whole set is equipped
with wireless remote control, which allows to control all of the functions.
Mode Com takes care about the quality of its products not only by fullling, but also by fore-
casting its clients expectations. Mode Com products users are used to high quality, advan-
ced technology, reliability and functionality.
We make our exceptional products especially for YOU.
We reserve the right to update all the included information.
Choose better future – choose Mode Com.
PROGRESSIVE
PROGRESSIVE
MUSIC SYSTEM
MUSIC SYSTEM
MC-5050
MC-5050

3
MC-5050
progressive music system
Function Instruction for the front
and back panel of the Amplifier
PROGRESSIVE
MUSIC SYSTEM
MC-5050

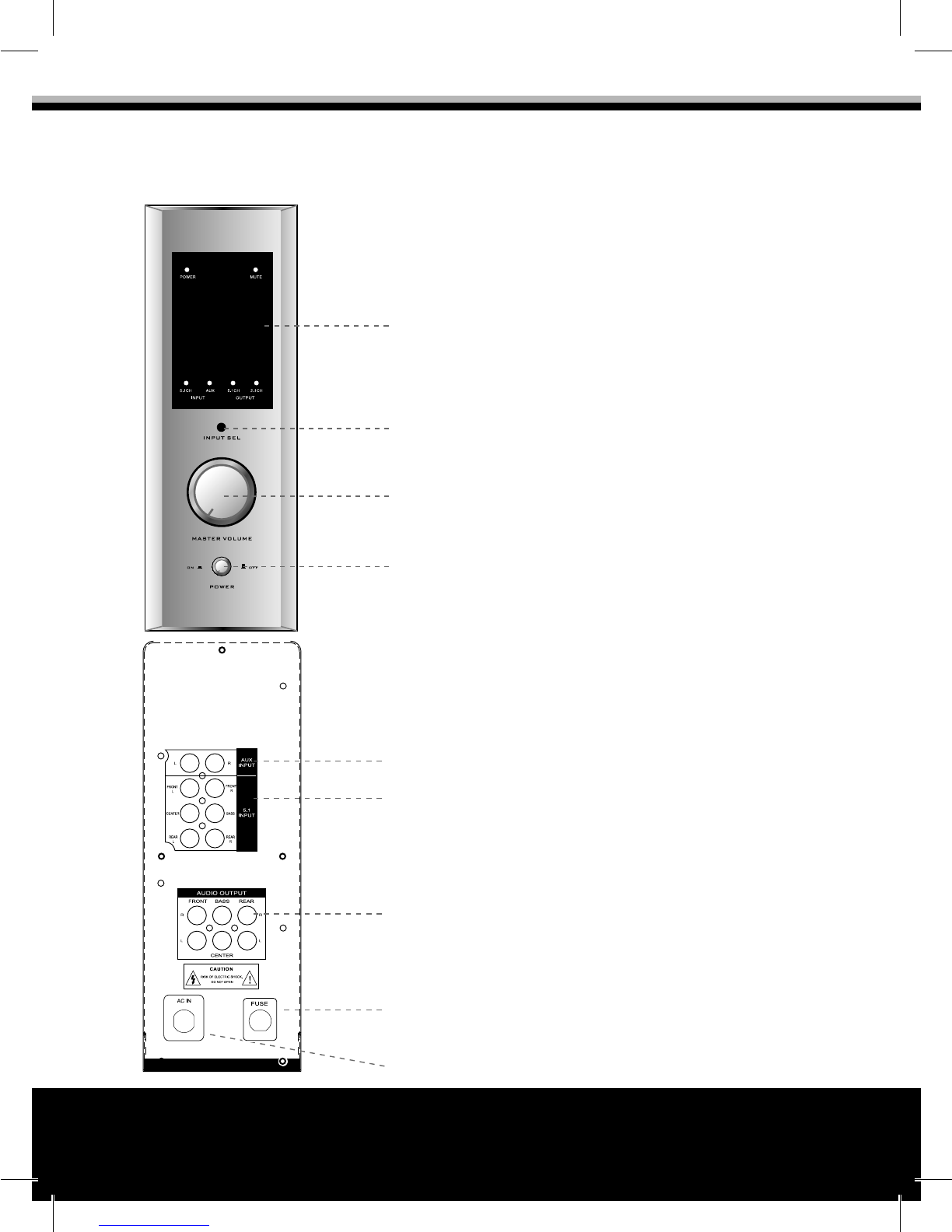

Front View of the Amplier
Controls on the front of Amplier
Remote Control Signal Receiving Window
and digital display
Master Volume Knob
The master volume could be adjusted either by
hand or remote control
Power On/O
Input select button
Back View of the Amplier
The back of the Amplier consists
Stereo Signal Input Socket (AUX)
5.1 Channel (AC-3) Signal Input Socket
Audio Output Socket
Fuse Setting
Power cord

www.modecom.eu
4
progressive music system
Kit List:
After opening the package, check if the following parts are well packed:
• Amplier
• Woofer
• Remote Control
• Satellite Speakers
• Signal Cable: 2RCA-3.5mm
• Signal Cable: 2RCA-2RCA
Specification
Channel system 5.1
Output Power (RMS):
Subwoofer: 29W
Satellite: 14W×5
Frequency Response: 30Hz-20KHz
Dimension (W×D×H):
Subwoofer: 258×214×220mm
Satellite: 100×85×165mm
Amplier: 296×90×250mm
S/N ratio: >70dB
Input sensitivity: 380mV
Speaker Unit:
Subwoofer: 5.25”, 8 Ω, Satellites: 2.5”, 4 Ω,
Channel Separation: >40dB
Magnetically shielded
Subwoofer speaker unit – yes
Satellite speaker unit – yes
Power Supply: 220V-240V/50HZ
Features:
- 5.1 speaker system
- external amplier
- Support for many various sources of 5.1 sound (TV, VCD, DVD and many others)
- Professionally designed built-in amplier and speakers
- 5.25” subwoofer speaker
- dynamic bass boost
- low level of distortion

5
MC-5050
progressive music system

www.modecom.eu
6
progressive music system

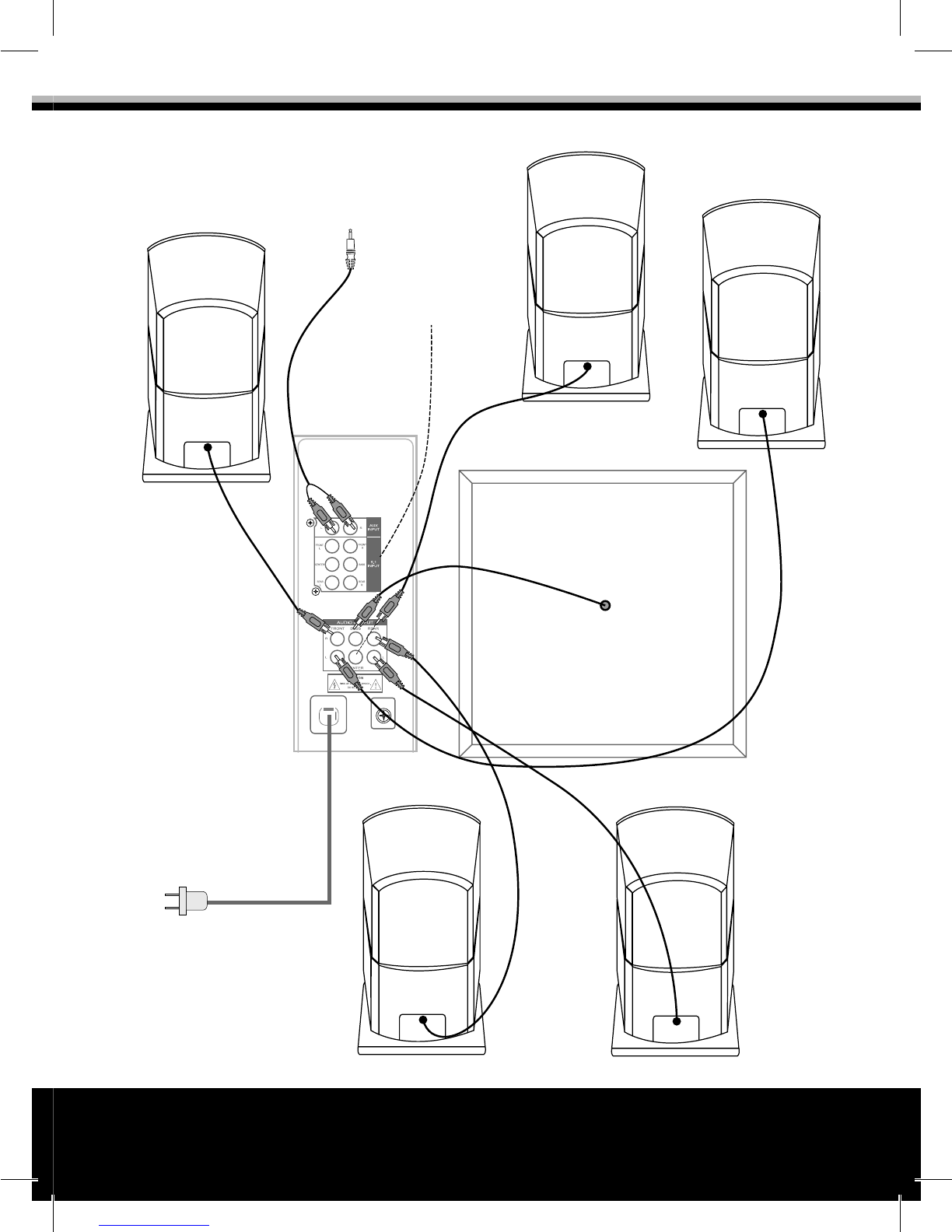

Instruction for system connection
1. Connect the Woofer, Front Left/Right, Center, Rear Left/Right Speaker Cables to the appro-
priate Audio Output Sockets on the back of the Amplier
2. Connect one end of the 2RCA-2RCA Signal Cable to the appropriate 5.1 Input Socket
of the Front Left/Right, Center & Rear Left/Right Channel on the back of the Amplier, the
other end to the appropriate Audio Output Sockets on the DVD
3. If connect any 2-channel source, just connect one end of the 2RCA-2RCA Signal Cable to
the R/L AUX Input Socket on the back of the Amplier
4. If connect to PC soundcard or any source only with headset output, then please use the
2RCA-3.5mm Signal Cable
5. Make sure all the cables are connected correctly, connect the power plug to the correct
AC outlet
Remarks
for the system positioning:
• The satellite speakers of this system are magnetically shielded which enables to place them
next to PC monitor or near the TV
• The woofer is recommended to be put on the oor to get a better acoustic eect
• The satellite speakers and the woofer should be positioned rmly to avoid resonance
Operating instruction:
1. Manual Operating of front panel controls
a. Press the Power Button to turn on the power and the “POWER” indicator is lightened, the
system is under stand-by mode
b. Turn the “Master Volume” knob to turn o the “POWER” indicator, the 5.1CH indicator is
lightened, the digital LED displays 5.1 channel volume at 40dB, refer to the Drawing on the
right side
c. Press the “INPUT SEL” (input selection) button to turn on the “AUX” indicator, the digital
LED displays “2.0”
d. Turn the “Master Volume”knob to adjust the volume
2. Operation of the remote control
a. Press the Power Button to turn on the power, the “POWER” indicator is lightened, the sys-
tem is under standby mode
b. Press the“ST-BY” button to turn on the DVD indicator, the digital LED displays“5.1”
c. Press the “INPUT SEL” button to select between the 2.0 and 5.1 input mode
d. Press the Volume +/- button to increase/decrease the volume from 0 to 80dB

7
MC-5050
progressive music system
e. Channel adjustment: Press the “SURR”/Center/Sub-W button to adjust volume, from -5dB
to +5dB
f. Press the “Mute” button to set the system into mute mode, “Mute” indicator is lightened,
press the “Mute”button again to release the system from “Mute”mode
g. Press “Balance R” or “Balance L” to adjust the balance of FR and FL channel from -5dB to
+5dB

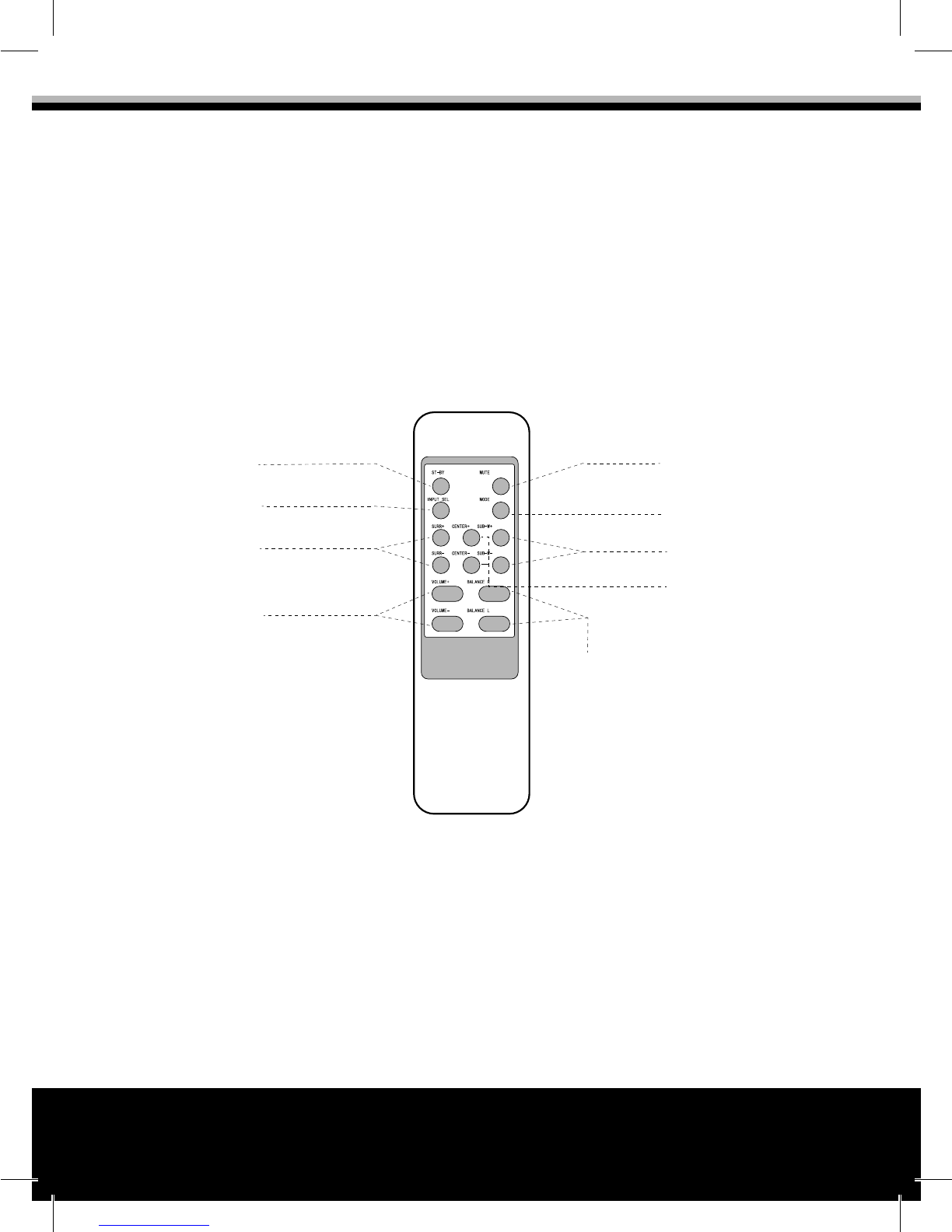

Instruction for the Remote
Control:
Safety Instruction
1. Do not expose the system to dripping or splashing
2. Do not block the ventilation holes
3. For indoor use only
4. When using high output signal, please don’t turn on the volume to maximum to avoid
distortion or failure.
5. In case of not using for long period of time, please unplug the system from the power socket.
6. Power socket should be placed near to the device and it should be possible to access it easily.
Stand by
Input select
Surround micro adjusting
MAIN Volume control
Mute
Output mode
Bass micro adjusting
Center micro adjusting
Balance adjusting

www.modecom.eu
8
progressive music system
Troubleshooting
Problem Solution
POWER LED is not
lit
Check if the system is turned on
Check if the Power cable is connected properly to the power socket
There is no sound Check if the audio source is working well
Check if the audio and speaker cables are well connected
Check if the volume is on the right level
One or more satel-
lites is not working
Check if the satellites cables are well connected
No bass Check if the Bass Volume is on right level
Remote control is
not working
Check if there is battery in the remote control and if it charged
If the problem still exists, please contact the distributor or ask for professional service.
Environment protection:
This symbol on our product nameplates proves its compatibility with the EU
Directive2002/96 concerning proper disposal of waste electric and electronic
equipment (WEEE). By using the appropriate disposal systems you prevent the
potential negative consequences of wrong product take-back that can pose risks
to the environment and human health. The symbol indicates that this product must not be
disposed of with your other waste. You must hand it over to a designated collection point
for the recycling of electrical and electronic equipment waste. The disposal of the product
should obey all the specic Community waste management legislations. Contact your lo-
cal city oce, your waste disposal service or the place of purchase for more information on
the collection.
Weight of the device: 10,05 kg
Copyright©2007 Mode Com Ltd. Mode Com is a registered trademark of Mode Com Ltd.

9
MC-5050
progressive music system
PROGRESSIVE
PROGRESSIVE
MUSIC SYSTEM
MUSIC SYSTEM
MC-5050
MC-5050
Dziękujemy za wybór wysokiej jakości zestawu głośników MC-5050.
MC-5050 to zestaw głośnikowy pracujący w systemie 5.1. Posiada pięć głośników satelitar-
nych, dzięki czemu można cieszyć się wysokiej jakości dźwiękiem dookólnym (surround)
oferowanym przez wiele aplikacji multimedialnych jak lmy, gry komputerowe, muzyka,
oraz głośnik niskotonowy dedykowany do odtwarzania głębokich basów, co pogłębia prze-
strzenny efekt dźwięku.
MC-5050 to harmonijne połączenie nowoczesnej stylistki i zaawansowanych technologii
konstrukcji wzmacniacza i głośników.
Zastosowany w zestawie zewnętrzny wzmacniacz został zaprojektowany specjalnie do
współpracy z głośnikami satelit oraz głośnikiem niskotonowym tego systemu. Odpowiednie
dobranie parametrów wzmacniacza do użytych głośników pozwala uzyskać dźwięk o nie-
spotykanej czystości i mocy. Fakt, że jest on urządzeniem zewnętrznym pozwala dodatkowo
poprawić jakość dźwięku poprzez odizolowanie układu zasilania od głośnika niskotonowe-
go oraz zapewnienie lepszego chłodzenia dla wzmacniacza.
Dzięki zastosowaniu zaawansowanych technik przepływu powietrza, głośnik niskotonowy
dostarcza imponującego podbicia tonów niskich przy jednoczesnym zachowaniu niskiego
poziomu zniekształceń i wysokiej jakości odtwarzania dźwięku.
W przeciwieństwie do wielu zestawów głośnikowych dostępnych na rynku, skrzynia głośni-
ka niskotonowego tego zestawu została w całości wykonana z MDFu, charakteryzującego
się jednorodną strukturą wewnętrzną i znakomitymi właściwościami akustycznymi.
W zestawie zastosowano ekranowanie magnetyczne. Pozwala to na umieszczenie głośni-
ków w bezpośredniej bliskości odbiorników telewizyjnych i monitorów, bez obaw o wpływ
pola magnetycznego na te urządzenia.
Niewątpliwą zaletą zestawu MC-5050 jest fakt, iż wyposażony jest on w bezprzewodowy pi-
lot zdalnego sterowania, pozwalający na sterowanie wszystkimi funkcjami zestawu.
Przyzwyczailiśmy Użytkowników do wysokiej jakości naszych produktów, ich zaawansowa-
nej technologii oraz niezawodności i funkcjonalności.
Dla Państwa tworzymy rzeczy wyjątkowe pod każdym względem!
Zastrzegamy sobie prawo do aktualizacji wszelkich informacji w niej zawartych.
Wybierz lepszą przyszłość, wybierz Mode Com.

www.modecom.eu
10
progressive music system
Panel przedni wzmacniacz
Odbiornik IR pilota zdalnego sterowania.
Główne pokrętło głośności (głośność może być re-
gulowana zarówno ręcznie, jak i przy użyciu pilota)
Włącznik/Wyłącznik
Przycisk wyboru wejścia audio
Panel tylny wzmacniacza.
Gniazdo wejścia audio w systemie stereo (AUX)
Gniazda wejścia audio w systemie 5.1 (AC-3)
Gniazda wyjścia audio do podłączenia głośników
Bezpiecznik
Kabel zasilający
Opis przedniego i tylnego panelu
wzmacniacza:

11
MC-5050
progressive music system
Zawartość opakowania
• Wzmacniacz,
• Głośnik niskotonowy,
• Pilot zdalnego sterowania,
• Głośniki satelit,
• Kabel sygnałowy: 2cinch-3.5mm stereo,
• Kabel sygnałowy: 2cinch-2cinch
Specyfikacja
System: 5.1
Moc wyjściowa (RMS):
Głośnik niskotonowy: 29W, Satelity: 14W×5
Pasmo przenoszenia: 30Hz-20KHz
Wymiary (Szerokość × Głębokość × Wysokość):
Głośnik niskotonowy: 258×214×220mm,
Satelity: 100×85×165mm,
Wzmacniacz: 296×90×250mm
Stosunek Sygnału do zakłóceń: 70dB
Czułość wejścia: 380mV
Głośniki:
Głośnik niskotonowy: 5.25”, 8 Ω,
Satelity: 2.5”, 4 Ω,
Separacja kanałów: 40dB
Ekranowanie magnetyczne:
Głośnik niskotonowy – tak, Satelity – tak
Zasilanie: 220V-240V/50HZ
Cechy urządzenia:
- zestaw głośnikowy typu 5.1
- zewnętrzny wzmacniacz
- współpraca z wieloma źródłami dźwięku 5.1 (TV, VCD, DVD i wiele innych obsługujących
posiadających wyjście audio 5.1)
- wejście 5.1 oraz stereo
- profesjonalnie zaprojektowana konstrukcja wbudowanego wzmacniacza oraz głośników
- 5.25” głośnik niskotonowy
- dynamiczne podbicie tonów niskich
- niski poziom zniekształceń

www.modecom.eu
12
progressive music system
Instrukcja podłączenia zestawu
1. Podłącz głośnik niskotonowy, przedni prawy i lewy głośnik, prawy i lewy tylny głośnik
oraz głośnik centralny do odpowiedniego wyjścia audio na wzmacniaczu.
2. Podłącz jeden z końców kabla sygnałowego 2 cinch-2 cinch do odpowiedniego wejścia
5.1 na tyle wzmacniacza a drugi koniec kabla do odpowiednich wyjść z odtwarzacza DVD
lub innego źródła dźwięku 5.1
3. Jeżeli chcesz podłączyć jakiekolwiek źródło dźwięku stereo, użyj do tego celu kabla
2cinch-2cinch. Podłącz jeden z końców kabla do gniazd wejścia R/L AUX (prawy/lewy)
na tyle wzmacniacza.
4. Aby podłączyć kartę dźwiękową komputera lub inne źródło dźwięku wykorzystujące
gniazdo słuchawkowe (Mini Jack 3.5mm stereo) jako wyjście audio, użyj kabla sygnało-
wego 2cinch-3.5mm stereo.
5. Upewnij się, że wszystkie kable są poprawnie podłączone a następnie podłącz kabel zasi-
lający do gniazdka zasilającego.
Uwagi dotyczące ustawiania
głośników.
• Głośniki tego zestawu są ekranowane magnetycznie, dzięki czemu możesz bez obaw usta-
wić je w bezpośredniej bliskości monitora lub telewizora
• Głośniki satelit oraz głośnik niskotonowy powinien być ustawiony na stabilnym podłożu
aby uniknąć rezonansu.
Instrukcja obsługi:
1. Ręczna obsługa przy użyciu panelu przedniego wzmacniacza
a. Wciśnij przycisk zasilania na wzmacniaczu (Power), aby włączyć zasilanie – zaświe-
ci się dioda „POWER”. Po włączeniu zasilania system znajduje się w trybie uśpienia
(Stand-by)
b. Przekręć pokrętło głośności, aby„wzbudzić”zestaw – dioda„POWER” zgaśnie a na wyświetla-
czu LED pojawi się 5.1 oraz poziom głośności 40dB, tak jak na rysunku po prawej stronie.
c. Wciśnij przycisk „INPUT SEL”, aby zmienić wejście z 5.1 na AUX – zaświeci się dioda AUX a
na wyświetlaczu LED pojawi się 2.0.
d. Pokręć głównym pokrętłem głośności aby ustalić pożądany poziom głośności.
2. Obsługa przy użyciu pilota zdalnego sterowania
a. Wciśnij przycisk zasilania na wzmacniaczu (Power), aby włączyć zasilanie – zaświeci się
dioda„POWER”. Po włączeniu zasilania system znajduje się w trybie uśpienia (Stand-by)
b. Wciśnij przycisk„ST-BY” na pilocie, aby„wzbudzić”zestaw. Domyślnie zestaw uruchomi się
z wybranym wejściem 5.1 i poziomem głośności 40dB

13
MC-5050
progressive music system
Satelita - Prawy przód
Odtwarzacz CD, VCD,
karta dźwiękowa kom-
putera lub inne źródło
dźwięku stereo (2.1)
Odtwarzacz DVD,
karta dźwięko-
wa komputera lub
inne źródło dźwię-
ku 5.1
Głośnik centralny
Satelita - Lewy przód
Wzmacniacz
Głośnik niskotonowy
Satelita - Prawy tył Satelita - Lewy tył

www.modecom.eu
14
progressive music system
c. Wciśnij przycisk„INPUT SEL” aby przełączyć wejście audio między trybem 5.1 i 2.0 (AUX)
d. Wciskaj przyciski +/- aby zwiększyć/zmniejszyć poziom głośności (od 0 do 80dB)
e. Dostrajanie głośności poszczególnych kanałów: wykorzystaj przyciski Surr +/-, Center +/-
oraz Sub-W +/- aby dostroić głośność odpowiednich kanałów (+/- 5dB)
f. Wciśnij przycisk„Mute”, aby wyciszyć zestaw – zaświeci się dioda„Mute”. Ponowne wciśnię-
cie tego przycisku spowoduje powrót do normalnego trybu.
g. Wciskaj przyciski „Balance R” lub „Balance L” aby ustalić balans między prawym i lewym
przednim głośnikiem (+/- 5dB)
Pilot zdalnego sterowania
Uwagi dotyczące bezpieczeństwa
1. Nie narażaj urządzenia na kontakt z wodą
2. Nie zasłaniaj otworów wentylacyjnych
3. Używaj wyłącznie w pomieszczeniach zamkniętych
4. Jeżeli stosujesz wyjście audio o wysokim poziomie sygnału, nie ustawiaj maksymalnej
głośności aby uniknąć zniekształceń lub uszkodzenia.
5. Jeżeli przez dłuższy czas nie używasz urządzenia, odłącz je od gniazda zasilającego.
6. Gniazdo zasilania powinno być zamontowane blisko urządzenia i powinno być łatwo do-
stępne.
Włącz/Wyłącz tryb uśpienia
Wybór wejścia
Dostrajanie głośności tylnych
głośników
Głośność systemu
Wycisz
Tryb wyjścia (2.1, 5.1)
Dostrajanie głośności
subwoofer’a
Dostrajanie głośności
głośnika centralnego
Ustalanie balansu
między prawym
i lewym kanałem

15
MC-5050
progressive music system
Najczęściej spotykane problemy
Problem Rozwiązanie
Nie świecą się diody LED
na wzmacniaczu
Sprawdź czy zestaw jest włączony
Sprawdź czy kabel zasilający jest poprawnie podłączony
Brak dźwięku Sprawdź czy źródło dźwięku działa poprawnie
Sprawdź czy kable audio oraz głośniki są poprawnie podłączone
Sprawdź czy ustawiony jest odpowiedni poziom głośności
Jedna lub więcej satelit nie
wydają dźwięku
Sprawdź czy kable satelit są poprawnie podłączone
Brak basów Sprawdź czy ustawiony jest odpowiedni poziom głośności
niskich tonów
Pilot zdalnego sterowania
nie działa
Sprawdź czy w pilocie znajdują się baterie i czy są one spraw-
ne
Jeżeli w powyższe rady nie pomogły skontaktuj się z Twoim dostawcą sprzętu.
Ochrona środowiska:
Niniejsze urządzenie oznakowane jest zgodnie z dyrektywą Unii Europejskiej 2002/96/
UE dotyczącą utylizacji urządzeń elektrycznych i elektronicznych (WEEE). Zapewniając
prawidłowe usuwanie tego produktu, zapobiegasz potencjalnym negatywnym kon-
sekwencjom dla środowiska naturalnego i zdrowia ludzkiego, które mogą zostać za-
grożone z powodu niewłaściwego sposobu usuwania tego produktu. Symbol umieszczony na
produkcie wskazuje, że nie można traktować go na równi z innymi odpadami z gospodarstwa
domowego. Należy oddać go do punktu zbiórki zajmującego się recyklingiem urządzeń elek-
trycznych i elektronicznych. Usuwanie urządzenia musi odbywać się zgodnie z lokalnie obowią-
zującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe infor-
macje dotyczące usuwania, odzysku i recyklingu niniejszego produktu można uzyskać w urzę-
dzie miejskim, zakładzie oczyszczania lub sklepie, w którym nabyłeś niniejszy produkt.
Masa sprzętu:
10,05 kg
Copyright©2007 Mode Com Ltd. Wszelkie prawa zastrzeżone. Logo Mode Com jest zastrzeżonym
znakiem towarowym rmy Mode Com Ltd.

Mode Com Ltd.
03-301 Warsaw, Poland
82 Jagiellońska St.
www.modecom.eu
