Moehlenhoff Standard User manual

DEU
ENG
FRA
ITA
SPA
NLD
RUS
HANDBUCH
Regler 230 V | 24 V
Standard | Komfort | Control
mit Mikrocontroller Technologie

2
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Mit dem Kauf dieses Reglers der
Ausführung Standard, Komfort oder
Control haben Sie sich für einen
digitalen Raumtemperaturregler
mit Mikrocontroller Technologie
entschieden, der Ihnen einen individuell
einstellbaren Regelkomfort für Heiz-
anwendungen wie Flächenheizung,
Radiatoren oder Konvektoren bietet.
Abhängig vom Anlagenaufbau kann
eine bedarfsgerechte Einzelraum-
regelung realisiert werden. Durch
die Temperaturabsenkung ist eine
deutliche Energieeinsparung möglich.
Die Regler können nur mit dem
Montagesockel AS 1000 installiert
werden. Bitte beachten Sie die
Montagehinweise des AS 1000. Um
die Beschädigung des Reglers zu
vermeiden, wird in der Bauphase
nur der Sockel montiert. Dieser ist
deshalb separat verpackt und nicht im
Lieferumfang enthalten. Wir wünschen
Ihnen viel Freude mit diesem Produkt.
Qualitätsprodukte Made in Germany
Produktreihe Regler
Inhalt
Sehr geehrter Kunde
Übersicht...........................................3
3 Regler Typen..............................3
Lieferumfang................................4
Produktbeschreibung...................4
Sicherheit..........................................5
Sicherheitshinweis........................5
Montageanleitung...........................6
Montage .......................................6
Demontage...................................6
Betriebsanleitung.............................7
Temperatur-Drehknopf................7
Bereichseingrenzung ...................7
Leuchtsymbol Mond.....................8
Schaltkugel ...................................9
Mindesttemperatur......................9
Temperaturregelung..................10
Elektrische Installation ................. 11
Digital-Timer Control 2..............12
Digital-Timer Control 2
– Schaltbild .................................13
Technische Daten ...........................14

3
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Die 3 Regler Typen Standard, Komfort und Control gibt es in den Versionen
24 V und 230 V jeweils als stromlos-zu (NC) oder stromlos-auf (NO)
Ausführung. Mit Microprozessor-Technologie ausgestattet steuern diese
digitalen Raumtemperaturregler thermische Stellantriebe in Abhängigkeit der
voreingestellten Solltemperatur.
Mit allen Grundfunk-
tionen für den univer-
sellen Einsatz.
Mit allen Funktionen des
AR...S2, zusätzlich Wahl-
schalter für Temperatu-
rabsenkung. Der Regler
Komfort AR...K2E ver-
fügt zusätzlich über ei-
nen externen Fühler/
Sensor.
Mit allen Funktionen des
AR...K2, zusätzlich au-
tomatische Temperatu-
rabsenkung durch den
abnehmbaren Digital-
Timer.

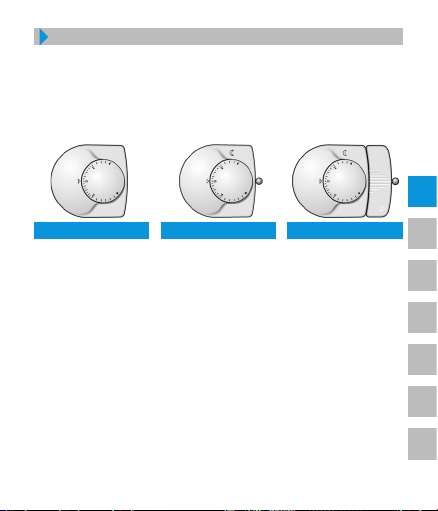

3 Regler Typen
Regler Standard AR..S2 Regler Komfort AR..K2 / K2E Regler Control AR..C2
Übersicht

4
DEU
ENG
FRA
ITA
SPA
NLD
RUS

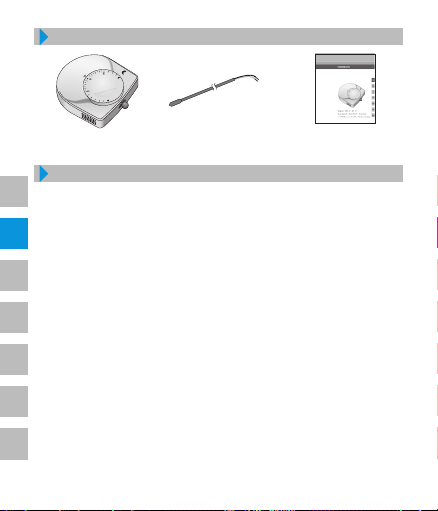

Lieferumfang
Regler (1 Stück) Handbuch (1 Stück)
Produktbeschreibung
externer Sensor/Fühler
nur AR..K2E
Jeder Temperaturregler der Regler Serie ermöglicht in Verbindung mit den
thermischen Stellantrieben eine präzise Einzelraumregelung. Die Temperatur-
wahl erfolgt in 1/4-Grad-Schritten. Die Temperaturregler verfügen über einen
Schaltausgang. Bei einer Heizanforderung schaltet der Ausgang des Reglers
Spannung auf die verbundenen Stellantriebe und öffnet somit die entspre-
chenden Ventile. Anschluss und Montage erfolgt mit dem Systemsockel. Der
Regler kann nach Abschluss der baulichen Maßnahme zeitlich unabhängig, je-
derzeit aufgesteckt werden.
Alle Regler mit Mikroprozessortechnologie sind mit Frost-, Ventil- und Über-
lastschutz ausgestattet.
Bemerkung: Bei allgemeingültigen Aussagen wird der Regler Komfort
abgebildet.
Kompatibilitätshinweis
Der Digital-Timer Control 2 für den AR .. C2 ist aus elektronischer Sicht nicht
kompatibel zum AR .. C. Eine Verwechselung führt jedoch zu keinerlei Beschä-
digung von Geräten. Es treten jedoch ggf. Fehlfunktionen auf.

5
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Sicherheit
Sicherheitshinweis
Bestimmungsgemäße Verwendung
Die Regler in den Ausführungen Standard, Komfort, Control sind
elektronische Raumtemperaturregler für die elektrische Nachre-
gelung von Warmwasser Heizungssystemen. Sie dürfen in diesem
Rahmen ausschließlich zur Ansteuerung von thermischen Stellan-
trieben verwendet werden. Für die missbräuchliche Verwendung
haftet der Hersteller nicht.
Autorisierte Fachkräfte
Die Elektroinstallationen sind nach den aktuellen VDE-Bestim-
mungen sowie den Vorschriften Ihres örtlichen EVU auszuführen.
Diese Anleitung setzt Fachkenntnisse voraus, die einem staatlich
anerkannten Ausbildungsabschluss in einem der folgenden Berufe
entsprechen:
- Elektroanlagenmonteur/in oder Elektroniker/in
- Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik
entsprechend den in der Bundesrepublik Deutschland amtlich
bekanntgemachten Berufsbezeichnungen, sowie den vergleich-
baren Berufsabschlüssen im europäischen Gemeinschaftsrecht.
Gefahrenquellen
Regler vor dem Öffnen unbedingt vom Netz trennen. Zum Reinigen
nur ein trockenes sowie lösungsmittelfreies weiches Tuch verwenden.
Notfall
Komplettes Einzelraumregelungssystem spannungsfrei schalten.

6
DEU
ENG
FRA
ITA
SPA
NLD
RUS

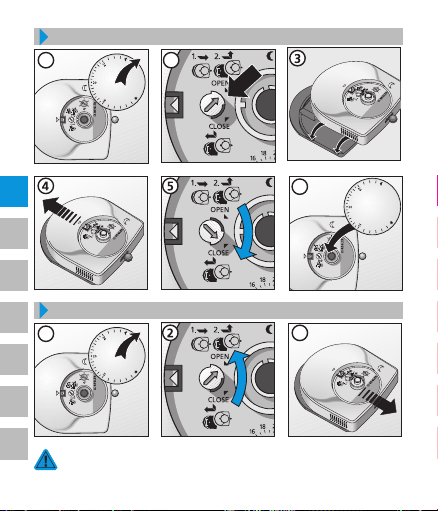

Montageanleitung
Montage
Demontage



ACHTUNG! Regler nicht verkanten.

7
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Temperatur-Drehknopf

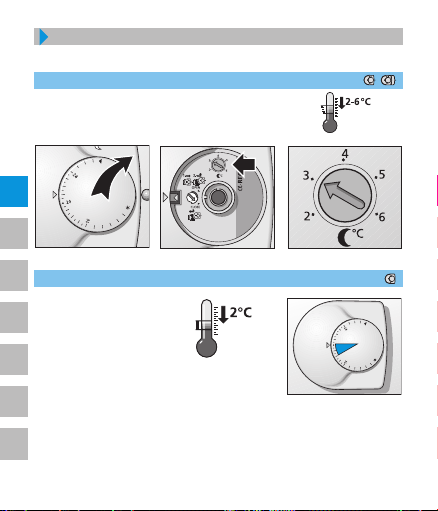

Bereichseingrenzung
Temperatur-Drehknopf mit „Softrastung“ zum
Einstellen der gewünschten Raumtemperatur.
Die Temperaturwahl erfolgt in 1/4-Grad-Schritten.
Temperaturskala in °C.
Standard | Komfort | Control
Standard | Komfort | Control
Betriebsanleitung

8
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Leuchtsymbol Mond
Komfort | Control
Temperaturabsenkung
ist aktiv.
Frostschutz –
Solltemperatur 5°C
Mond blinkt im 1 sec Rhytmus. Anzeige erfolgt bei
fehlerhaften Sensor oder bei undefinierter Stellung
des Sollwertstellers des externen Sensors.
Fehlercode
(nur bei KE-Version)

9
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Mindesttemperatur
Schaltkugel
Temperaturabsenkung „EIN“. Temperatur wird
unabhängig von externen Signalen, um 2-6 K
gesenkt.
Temperaturabsenkung „AUS“. Es findet keine
Temperaturabsenkung statt. Der Regler ist im
Normalbetrieb
Temperaturabsenkung „AUTOMATISCH“*
* Die automatische Temperaturabsenkung ist nur mit einer externen Schaltuhr
(wie z. B. TM 1000, DS 1000 oder Regler Control) möglich.
Komfort K2E
Die Mindestfußbodentemperatur wird festgelegt!
Auf Position "ext." wird nur auf den externen
Sensor/Fühler geregelt, der interne Sensor ist nicht
aktiv. Die Solltemperatur des Fußbodens wird dann
mit dem regulären Drehknopf eingestellt.
Einstellbereich externer Sensor 1 – 6 : 16 °C bis 28 °C
Das Erreichen der gewählten Fußbodentemperatur
ist stark von den Umgebungsbedingungen,
wie Position des externen Sensors und dem
Fußbodenaufbau abhängig. Deshalb handelt es
sich bei dem beschriebenen Einstellbereich um
Anhaltswerte.

10
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Komfort | Control
Einstellbare Absenkung (2 K bis 6 K)
Die einstellbare Temperaturabsenkung kann im
Bereich von 2 K bis 6 K vom eingestellten Sollwert
variiert werden.
Standard | Komfort K2E
Voreingestellte Absenkung (2K)
Die voreingestellte Tempera-
turabsenkung beträgt stets ca.
2 K vom eingestellten Sollwert.
Im Absenkbetrieb wird beim
Regler K2E die Solltemperatur
des externen Fühlers nicht
mehr berücksichtigt. Wird
jedoch nur auf den externen
Fühler geregelt, wird diese
Temperatur um 2 K abgesenkt.
Temperaturregelung

11
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Standard | Komfort | Komfort K2E
Regler
AR 20.. S2 | K2 | K2E
AR 40.. S2 | K2 | K2E
Schaltuhr
Nur für „automatische
Temperaturabsenkung“
erforderlich
max. 5 OEM-Antriebe
A 2xxx5 / A 4xxx5

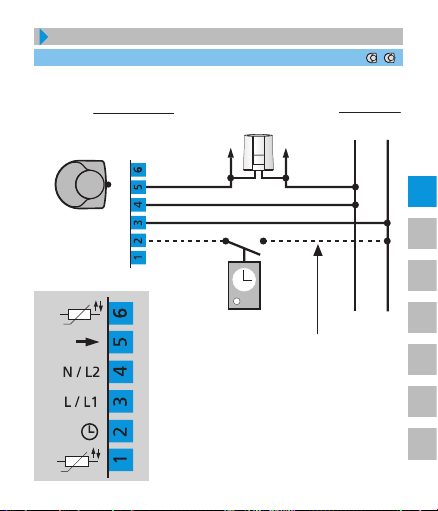

Elektrische Installation
230 V AC / 0,2 A
ohmsche Last
24 V AC / 1 A
ohmsche Last
230 V AC
N L
24 V AC
L2 L1

12
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Digital-Timer Control 2
Control
Der Digital-Timer
ermöglicht eine
zeitgesteuerte auto-
matische Temperatur-
absenkung für einen
Raum oder steuert als
Pilot-Uhr weitere Regler.
Weitere Informationen finden Sie in der Anleitung „Regler Control“.
Wochentag
(7=Sonntag)
Auswählen
z. B: Auto, PROG,...
Abbruch der
Eingabe
Entscheidung Ja,
bestätigen der
Auswahl oder
Programmierung
Entscheidung
Nein,
dann weiter
Kanalzustand
wird angezeigt
Heizzeit = On
Absenkzeit = Off

13
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Digital-Timer Control 2 – Schaltbild
Control
Regler
AR 20.. C2
AR 40.. C2
Weitere Regler
max. 5 OEM-Antriebe
A 2xxx5 / A 4xxx5
max. 5 OEM-Antriebe
A 2xxx5 / A 4xxx5
230 V AC / 0,2 A
ohmsche Last
24 V AC / 1 A
ohmsche Last
230 V AC
N L
24 V AC
L2 L1
Regler
AR 20.. S2 | K2 | K2E
AR 40.. S2 | K2 | K2E

14
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Technische Daten
Technische Daten
S2 K2 K2E C2
Betriebsspannung: 230 V AC, -10%.. +10%
230 V
   
Schaltstrom: max. 0,2 A*    
Sicherung: 0,63 A T    
Schutzklasse Gehäuse: II    
Max. Anzahl Antriebe: 5 à 3 W    
Betriebsspannung: 24 V AC, -10%.. +20%
24 V
   
Schaltstrom: max. 1 A*    
Sicherung: 1 A T    
Schutzklasse Gehäuse: III    
Max. Anzahl Antriebe: 5 à 3 W    
Regelschwingen: ca. 0,2 K    
Schutzgrad Gehäuse: IP30    
Frostschutzbetrieb: 5°C    
Ventilschutzfunktion: 6 min / 24h    
Überlastschutz    
externer Fühler 
Montage: Regler steckbar    
Maße H/B/T in mm 80/84/27 80/93/27 80/93/27 80/118/27
Lagertemperatur: -25 bis 60 °C    
Umgebungstemperatur: 0 bis 50 °C    
Relative Luftfeuchte: max. 80%, nicht kondensierend    
*ohmsche Last
Sicherung: Eine defekte Sicherung weist möglicherweise auf eine Störung
in der gesamten Anlage hin, die ausschließlich von einer
autorisierten Fachkraft zu beheben ist.
230 V 24 V
117012.1343

DEU
ENG
FRA
ITA
SPA
NLD
RUS
MANUAL
Thermostat 230 V | 24 V
Standard | Komfort | Control
with microcontroller technology

16
DEU
ENG
FRA
ITA
SPA
NLD
RUS
By purchasing one of the Thermostat
types Standard, Comfort or Control,
you have decided on an electronic
room temperature thermostat
which allows you to adjust heating
applications individually, such as
panel heating, radiators or convectors.
Tailor-made single room control
can be implemented depending on
system design. A clear energy saving is
possible by reducing temperature.
The Thermostats can only be installed
with the AS 1000 Mounting Base.
Please observe the AS 1000 instructions
for installation. To avoid damage to
the Regulator, only the base is installed
in the construction phase. Therefore,
this is packaged separately and is not
included in the delivery.
We hope you enjoy this product.
Quality products made in Germany
Thermostat product series
Content
Dear customer
Introduction....................................17
3 Thermostat types.....................17
Scope of supply ..........................18
Product description....................18
Safety..............................................19
Safety instructions......................19
Installation Guidelines...................20
Installation..................................20
De-installation............................20
Operation Guidelines.....................21
Temperature Selector.................21
Temperature Range Limitors .....21
Indicator symbol "Moon"..........22
Switch ball ..................................23
Minimum temperature ..............23
Temperature setback .................24
Electrical installation..................25
Digital-Timer Control 2..............26
Digital-Timer Control 2
– electrical connection ...............27
Technical Data ................................28

17
DEU
ENG
FRA
ITA
SPA
NLD
RUS
The 3 Thermostat types Standard, Komfort and Control are available in
24 V and 230 V versions, in normally closed (NC) or normally open (NO)
designs, respectively. Equipped with microprocessor technology, the digital
room thermostats control thermal actuators depending on the set target
temperature.
3 Thermostat types
Thermostat Standard AR..S2 Thermostat Comfort AR..
K2 / K2E
Thermostat Control AR..C2
Introduction
With all basic features
for an universal appli-
cation.
Comes with all features
of the AR...S, including
selection of the oper-
ational mode. The
Thermostat Comfort
AR..K2E additionally
has an external sensor.
Comes with all features
of the AR...K2 and
adds the feature of
automatic temperature
control by digital timer.

18
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Scope of supply
Thermostat (1 pcs.) Manual (1 pcs.)
Each room-thermostat of the Thermostat Series allows in combination with
the actuators a precise individual room control. The desired room temperature
is adjustable in 1/4 degree steps. The room-thermostat works with a switching
output signal. In case of heat demand the output signal of Thermostats
switches and powers up the actuators to open the corresponding valve. For
the connection and installation of the room thermostat the Mounting Base is
used. It is possible to attach the Thermostat on the Mounting Base at any time
after the construction. All Thermostats with microprocessor technology are
equipped with antifreeze, valve and overload protection.
Please Note: For general functional statements that effects all 3 types, the
Thermostat Komfort is shown.
Compatibility
The Digital Timer Control 2 for the AR .. C2 is not compatible to the AR .. C with
respect to its electronic system. A confusion does not lead to any damage of
the devices. However, malfunctions may occur.
Product description
external sensor only
AR..K2E

19
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Safety
Safety instructions
Use in accordance with the regulations
The Thermostats in the Standard, Comfort and Control designs
are electronic room temperature thermostats for the electronic
readjustment of hot water driven heating systems. In this context,
they must be used exclusively to drive thermal actuators. The
manufacturer is not liable for improper use.
Authorised specialists
The electrical installations must be performed according to the
current VDE regulations as well as according to the regulations of
your local electric power utility company. These instructions require
special knowledge corresponding to an officially acknowledged
degree in one of the following professions:
- Electrical Equipment Installer or Electronics Engineer
- Systems Mechanic for sanitary, heating and air condition
technology
according to the profession designations officially announced in
the Federal Republic of Germany, as well as according to compara-
ble professions within the European Community Law.
Sources of danger
The Thermostat must be disconnected from the mains before
opening. Only use a soft, dry, solvent-free cloth for cleaning.
Emergency
Switch off the voltage to the complete individual room temperature
control system.

20
DEU
ENG
FRA
ITA
SPA
NLD
RUS
Installation Guidelines
Installation
De-installation



CAUTION! Do not tilt Thermostat!
