Monitor Audio IWA-250 User manual

owners manual
IWB-10
IWS-10
IWA
-250
monitoraudio.co.uk

monitoraudio.com 1
Contents
Introduction
Thank you for your purchase of the IWA-250 subwoofer amplifier, which has been designed and
constructed using quality systems and materials to provide years of enjoyment, reliability and pride
of ownership.
Music is and should be a natural enhancement of life. It stimulates the imagination, changes your
mood, helps you relax, and provides endless hours of entertainment. At Monitor Audio we pride
ourselves in attempting to make the listening experience as close as possible to the original ‘music’
production.
Please read through this manual to familiarise yourself with any safety advice and how to set up
your subwoofer amplifier to achieve the very best listening experience.
Please retain this manual for future reference.
ENGLISH
Contents 1
Introduction 1
Installation 2
Fitting Rubber Feet 2
Fitting to Rack 2
Initial Set Up 3
Set Up 3
Amp Panel & Controls 4
Specifications 6
Trouble Shooting 7
Owner Information 7

IWA-2502
Installation
Leave the amplifier unplugged from the mains until the installation procedure is
completed.
If you are going to mount the amplifier on a shelf/ cabinet, fit the self adhesive rubber feet (illustrated
below). If you are rack mounting it, please refer to the next section.

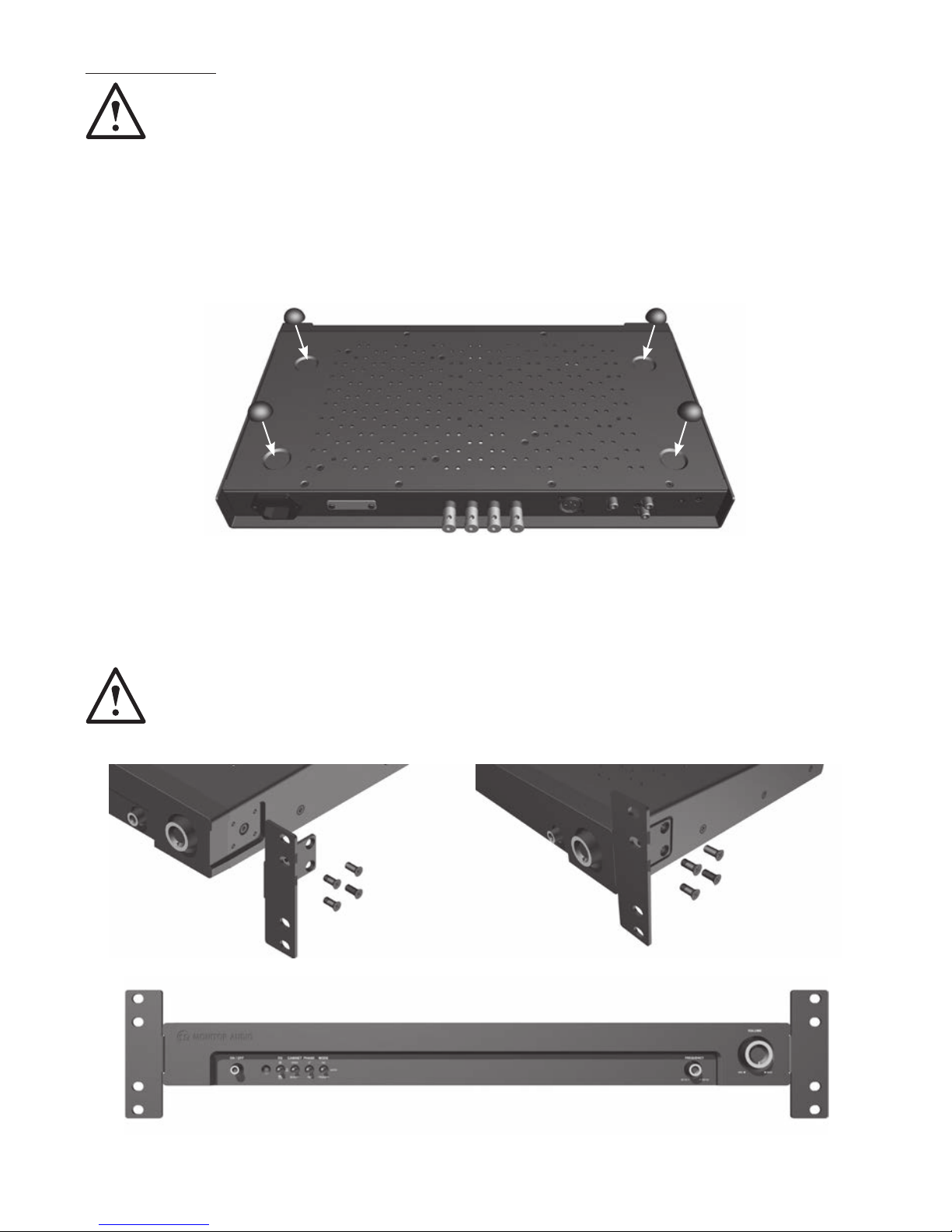

Fitting Rubber Feet
Fitting to Rack
If installing in a rack or communications cabinet, you need to fit the supplied brackets first.
NOTE: When fitting to a rack, please ensure there is space above and below to allow
for suitable airflow.

monitoraudio.com 3
Initial Set Up
The optimal control settings will depend entirely on your system configuration, room environment
and personal tastes. However, for initial trials set the controls as follows:
Volume Control Should be set to approximately 10 o’clock.
Frequency Control Should be set to the approximate frequency depending on
main speakers when using the L & R Line Level Inputs.
EQ Should be set to Movies when connecting to an AV receiver
or Music when connecting to a stereo amplifier.
Cabinet Should be set depending on whether or not you are using the
Monitor Audio back box or not.
Phase Control Should be set to zero degrees.
Mode Switch Should be set to ‘on’.
12v Trigger (optional) Do not connect at this stage.
Input Connections from the amplifier can be made at this stage
before the power is connected to the subwoofer. Refer to
items 2, 3 & 4 on page 4.
Never connect or disconnect the RCA input/ output leads with the amplifier switched on.
Set Up
Once the input cables are connected and the controls are set in accordance with the initial set-up
procedure above, the amplifier can be connected to the mains power supply and switched on at
the mains power switch.
Do not play any music or movies at this stage as the auto set up of the AV amp (if using one) will
need to be run. If your amp has an auto set up procedure, run this now ensuring the IWA-250 is
turned on. If you do not have an auto set up or are using a stereo amp connected to the left and
right inputs, set the crossover in accordance with your main speakers.
When the auto set up is complete, check that the subwoofer settings on the AV amp are correct.
The crossover frequency should be roughly 80Hz (although this may vary depending on the other
speakers within the system) and the level should be no more/ less than +/- 3dB. If not we would
suggest adjusting accordingly.
Now play a variety of music/ film excerpts that you are familiar with and adjust the level of the
amplifier to a point where it integrates with the rest of the system and to where you are happy. The
volume of the amp can then be adjusted to an average listening level once you are sure everything
is working correctly to double check your sub woofer level settings.
Experiment with the EQ switch as well to get the perfect sound for your environment and tastes.
ENGLISH

IWA-2504

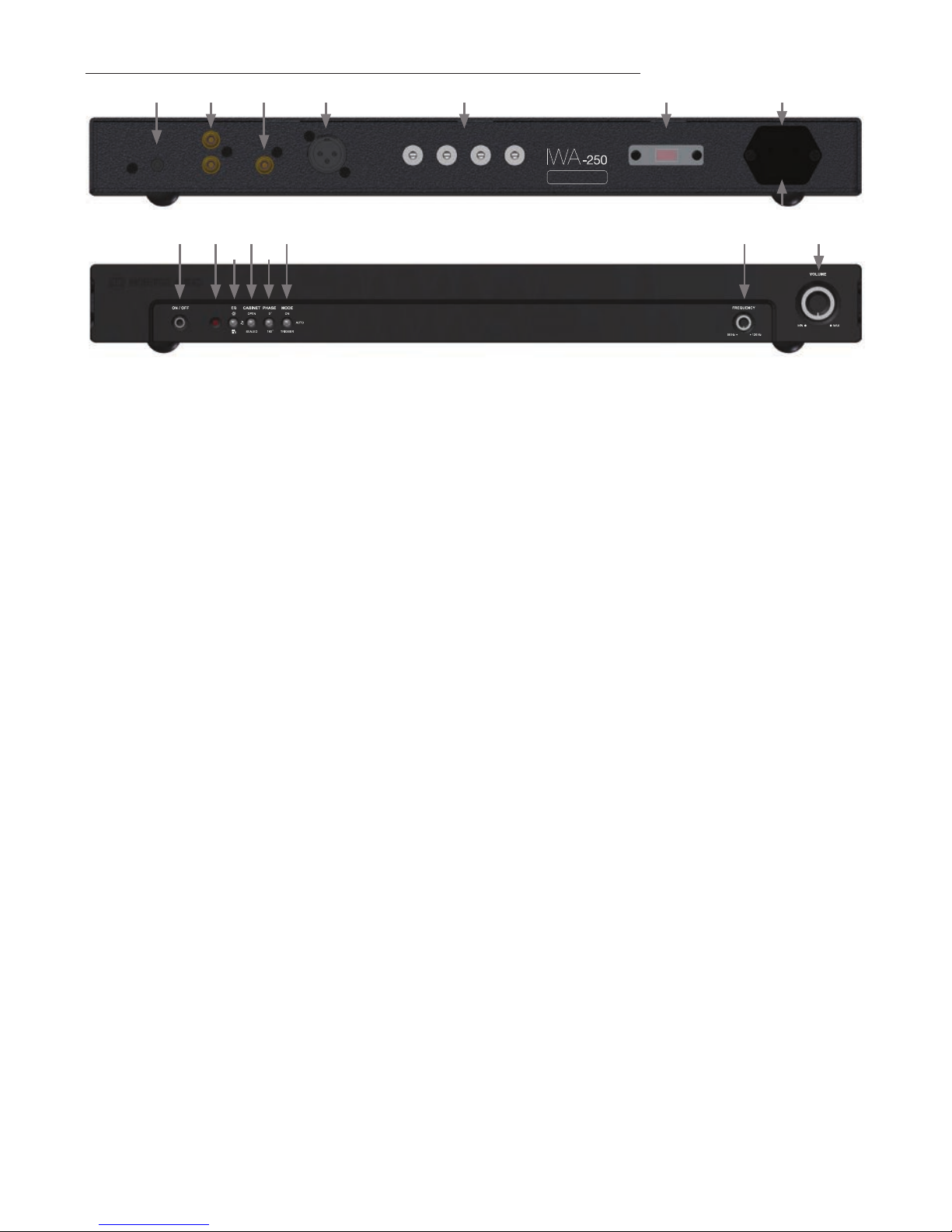

Amp Panel & Controls
1. 12 Volt Trigger Input ~ Centre Pin = +12Vdc
For external power control from AV amplifier/ receiver to the IWA-250. Monitor Audio
recommend using this function and a lead is supplied. A 12 volt signal is supplied by the
AV amp/receiver and tells the IWA-250 to turn on from standby mode. This allows a more
accurately controlled auto on/off function, and is far more energy efficient. When using the 12v
trigger, the Mode Switch (8) can be in any position, for it to function correctly.
2. RCA Stereo Inputs (Left & Right)
This is the method of signal input when using a stereo amplifier system, connection can be provided
by a pair of high-quality signal cables from the pre-out section of an amplifier. The crossover frequency
will need to be set if using this method of connection. If using the IWA-250 Series speakers set the
crossover dial to approximately 80Hz. This may vary depending on room and tastes. Note:- cable
lengths should not exceed 10 metres to avoid interference from other electrical appliances.
3. LFE Input (RCA Type)
This input is to be used when connecting the amplifier to an AV amplifier/ receiver. When using the
LFE input, the crossover frequency dial is not used. This is due to the crossover function being
controlled by the AV amplifier/ processor to which it is connected.
4. Balanced Level Input
The balanced input is for use when connecting to a high end amplifier that has balanced
outputs and also advisable when running long runs of cable to avoid interference.
5. Speaker Output
The speaker connections are a mono output, so even if feeding with a stereo signal the outputs
on the speaker connections will be the same. It is not possible to bridge the outputs, so if using
a single subwoofer, connect to EITHER the left hand pair of terminals or the right hand pair.
6. Mains Voltage Selector
This is factory set to your country’s mains voltage specification. Do not attempt to adjust this
as this may lead to permanent damage to the product and even the risk of fire. There is a clear
plastic cover over the selector to prevent accidental adjustment.
7. IEC Mains Power Connector/ Fuse Location
The amplifier is supplied with a two-pin mains input socket for connection to the mains supply.
Use ONLY the appropriate IEC mains lead provided with the product. Also fitted is an external
mains fuse. If this fuse blows during operation a spare fuse is provided within the fuse holder
for replacement. If you wish to change the fuse, you can do this by removing the IEC mains
lead and carefully levering out the original fuse from its holder below the IEC mains input socket
a MONITOR AUDIO
Product: INWALL SUB SERIES
Artwork title: “SA-250 AMP FACIA ARTWORK UKEURO”
Date: 20th November 2013
UK/EURO VERSION
Notes:
1. ICONS/TEXT TO BE LASER MACHINED,
PANTONE REFERENCE COOL GREY 3M
2. IMAGE FOR REFERENCE PURPOSES ONLY.
8 9 10 11
12
13 14 15
7a
a MONITOR AUDIO
Product: INWALL SUB SERIES
Artwork title: “IWA-250 AMP BACK PANEL ARTWORK”
Date: 8th August 2013
Notes:
1. ICONS/TEXT TO BE SILKSCREENED
PANTONE REFERENCE COOL GREY 3M.
2. IMAGE FOR REFERENCE PURPOSES ONLY.
/60
TRIGGER
12V DC ++
--
BALANCED LFE INPUT
STEREO INPUT LFE IN
R
L110-120V~ 220-240V~
SPEAKER OUTPUTS AC110-120V~50-60Hz
AC220-240V~50-60Hz
200 W
FUSE: 110-120VAC
T4.0AL/250VAC
FUSE: 220-240VAC
T4.0AL/250VAC
DESIGNED IN THE UK, MADE IN CHINA.
2 3 4 5 671

monitoraudio.com 5
(7a). If the fuse blows again it is advisable to seek help from an authorised service agent. DO
NOT attempt to re-fit a further fuse as this could result in serious damage to the amplifier unit.
8. Mains Power Switch
The mains power switch should be switched to the ‘Off’ position when the IWA-250 will not be
used for extended periods. The switch must be in the ‘On’ position for the subwoofer to function.
9. Power LED
The LED indicates whether the unit is in standby mode or operational. It will be illuminated red
when in standby, and green when operational.
10. EQ Switch
This switch tailors the bass response of the subwoofer to your tastes. There are three settings:
Music, Movies and Impact. Movie mode provides a relatively flat response down to 35Hz.
Music mode is -2dB down on Movie mode but goes lower, all the way down to 30Hz. Impact
mode is +3dB up on Movie mode and comfortably goes down to 40Hz.
11. Cabinet
Select the appropriate position for if a cabinet is being used or not.
12. Phase Control Switch
The Phase Control is used to synchronise any delay between the subwoofer and main/satellite
speakers. When the subwoofer is in phase with the main/satellite speakers the sound should
be full bodied. Sit in a normal listening position whilst adjusting the phase switch. Help from
another person may be required. When set correctly the location of the subwoofer should be
almost undetectable. Experimentation is advised in order to achieve optimum results. However
it should be noted that in most cases the phase control switch should be set to 0 degrees,
especially when using a digital AV processor or AV receiver amplifier.
13. Power Mode Switch
With the switch in the ‘On’ position, the amplifier is permanently switched on under all
conditions. In the ‘Auto’ position, the amplifier will automatically switch on when an input
signal is received. It will remain on for a period of 15 minutes without receiving a signal before
switching into standby mode until a signal is received once more. Place it in the ‘Trigger’
position when using the 12v trigger from the AV amp to the IWA-250
Additional Notes on the Auto On Function
When using the auto on feature, the amplifier will “lock” onto the input it was activated by. In
most cases, when using either stereo, LFE or balanced input connection this will not matter.
However, if using more than one connections, you will not be able to toggle between inputs
until the amplifier has gone into standby mode. This can be done manually by turning it off and
on again, or by letting it time out (15 mintues) before changing the inputs over.
14. Crossover Frequency Control
The crossover frequency control only operates when using the RCA stereo input (2) and is used
to set the upper frequency limit (low pass) of the amplifier. The crossover control should be set
in accordance with the size or bass output of the main/satellite speakers. .
15. Volume Control
This control allows the level or volume to be adjusted in order to achieve a balanced overall
sound. To use this facility you will need to play a selection of familiar music or film excerpts.
Start with the volume at approx 10 o’clock and increase the level control until a balanced
sound is established. If using an AV processor or AV receiver amplifier, the system can be
adjusted by the test tone function within the set-up features. (Refer to the set up section in the
AV processor or AV receiver amplifier user guide.) When the subwoofer is correctly set-up, you
should not be able to identify its location easily in the room.
ENGLISH

IWA-2506
Specifications
Monitor Audio reserves the right to alter specifications without notice.
IWA-250
System Format Active sub-woofer amplifier
Low Frequency Limit 25Hz
Upper Frequency Limit Variable 40 – 120 Hz @ 24dB/Octave
Amplifier Power Output 250W @ < 1% THD+N
Drive Unit Parameters 4 - 8 Ohm Nominal Impedance
Amplifier Classification Class D amplifier with Switch mode power supply
(SMPSU)
Cabinet Switch For use when using the dedicated back box
EQ Switch Music/ Movie/ Impact
Phase Control 0 & 180 degrees
Auto Sensing Line Level > 3.5mV
InputLevelRequirements Standby after approximately 15 minutes if no signal
sensed
Input Impedance > 20K Ohms
Mains Input Voltage
AC 110 - 120 V ~ 50/60Hz
AC 220 - 240 V ~ 50/60Hz
(Factory Region Preset)
Dimensions (H x W x D) 43.7 x 432 x 263mm
1 3/4 x 17 x 10 3/8 Inch
Connections LFE in (Stereo RCA and Balanced), 12v Trigger in
(3.5mm mono mini-jack), left and right speaker output
12v Trigger Input 5 - 12v via 3.5mm mono mini-jack socket
Power Consumption
Standby: < 0.5W (ErP approved)
Typical Idle: < 10W
Max Rated: 200W
Weight (unpacked 4Kg (8lb 12oz)

monitoraudio.com 7
Trouble Shooting
Should you experience any technical, or set-up problems with your amplifier please check the
Trouble Shooting guide below:
My amplifier will not turn on/ no power.
• Is the LED illuminated on the front of the unit? If not, check your mains lead is properly
connected both at the amplifier and at the mains outlet. Also check the fuse of the amplifier
and mains plug (where fitted).
• Is the LED red? If so, you have power going to the unit. It could be that there is no signal, or
the 12v trigger is connected and the source not turned on (see below).
• Have you got the 12v trigger connected? If so, the amplifier will not power up until the source
is turned on.
• Is the unit receiving a signal (12v trigger not being used)? Is the Power Mode Switch in Auto or
On position, and signal source turned on? Try adjusting the volume level of the source.
If it still does not turn on/ power up, please contact your local dealer/ distributor or Monitor Audio immediately.
No sound from amplifier.
• Is the LED on the front red or green? If it is red, then the unit hasn’t actually turned on. See
above suggestions. If it is green, then your unit is powered up and turned on. Check further
suggestions below.
• Are the signal leads connected correctly? Check these. If possible, check by replacing with
a second, working set.
• Is the volume level just very low? Try adjusting the volume on the source and the IWA-250.
• Have you tried switching input’s? If changing from LFE to Stereo (or vice versa), you need to
power down the sub woofer first. It will stay “locked” onto the input that activates it.
If it still does not output a signal, please contact your local dealer/ distributor or Monitor Audio
immediately.
Owner Information
Product Details
Model: IWA-250 ...............................................
Product Serial No: .............................................
Date of Purchase: ..............................................
Dealer Details
Dealer Name: ……………………………………………………………………………………….
Address: ……………………………………………………………………………………………
Town, Post code, Country: …………………………………………………………………………….
e-mail address: …………………………………………………………………………………………
ENGLISH

manuel utilisateur
IWB-10
IWS-10
IWA
-250

monitoraudio.com 9
Table des matières
Introduction
Nous vous remercions d'avoir acheté l'amplificateur de caisson de basse IWA-250, qui a été conçu
et construit à l'aide de systèmes et de matériel de qualité pour vous proposer des années de plaisir,
de fiabilité et de fierté.
La musique est et doit être un moyen naturel d'enrichir votre vie. Elle stimule l'imagination, change
votre humeur, vous aide à vous détendre, et vous offre de longues heures de divertissement. Chez
Monitor Audio, nous sommes fiers de travailler sans relâche pour rendre l'expérience auditive aussi
fidèle que possible à la production musicale originale.
Veuillez lire ce manuel avec attention pour vous familiariser avec nos conseils de sécurité et
apprendre à installer votre amplificateur de caisson de basse de sorte à obtenir la meilleure
expérience auditive possible.
Veuillez conserver ce manuel pour toute référence ultérieure.
FRANÇAIS
Table des matières 9
Introduction 9
Installation 10
Placement du pied en caoutchouc 10
Placement sur le rack 10
Installation initiale 11
Installation 11
Panneau de l'amplificateur & commandes 12
Spécifications 14
Dépannage 15
Informations utilisateur 15

IWA-25010
Installation
Laissez l'amplificateur débranché jusqu'à ce que la procédure d'installation
soit terminée.
Si vous prévoyez de monter l'amplificateur sur une armoire ou un cabinet, placez le pied en
caoutchouc autoadhésif (illustré ci-dessous). Si vous le montez en rack, veuillez consulter la section
suivante.
Placement du pied en caoutchouc
Placement sur le rack
En cas d'installation dans un rack ou cabinet de communication, vous devez d'abord placer les
fixations fournies.
REMARQUE : Lors du placement dans un rack, vérifiez qu'il y a assez d'espace en
dessous et au-dessus du produit pour permettre une bonne circulation d'air.

monitoraudio.com 11
Installation initiale
Les réglages idéaux dépendront entièrement de la configuration du système, de l'environnement de
la pièce et de vos goûts personnels. Cependant, pour les premiers essais, réglez les commandes
comme suit :
Contrôle du volume Doit pointer vers environ 10 heures.
Contrôle de la fréquence Définir sur la valeur de fréquence approximative selon les
haut-parleurs principaux lors de l'utilisation des entrées de
niveau ligne gauche et droite.
EQ Doit être défini sur le mode film lors de la connexion d'un
récepteur AV ou sur musique lors de la connexion d'un
amplificateur stéréo.
Cabinet Doit être placé différemment selon que vous utilisiez le boîtier
arrière Monitor Audio ou non.
Contrôle de phase Doit être défini sur zéro degré.
Bouton de mode Doit être placé sur « on ».
Cordon 12 V (facultatif) Ne pas brancher pour le moment.
Entrée Vous pouvez effectuer les connexions à l'amplificateur à cette
étape avant de brancher le caisson de basse. Reportez-vous
aux éléments 2, 3 et 4 en page 4.
Ne connectez ou déconnectez jamais les prises d'entrée / sortie RCA lorsque
l'amplificateur est allumé.
Installation
Une fois que vous avez connecté les câbles d'entrée et que les paramètres ont été définis
conformément à la procédure ci-dessus, l'amplificateur peut être connecté au secteur et allumé en
utilisant l'interrupteur principal.
Ne lisez pas de musique ou de vidéos pour le moment car vous devez encore lancer la configuration
automatique de l'amplificateur AV (si vous en utilisez un). Si votre amplificateur dispose d'une procédure
de configuration automatique, exécutez-la après avoir vérifié que l'IWA-250 est allumé. Si la configuration
automatique n'est pas prise en charge ou que vous utilisez un amplificateur stéréo connecté aux entrées
gauche et droite, définissez le crossover conformément à vos haut-parleurs principaux.
Quand la configuration automatique est terminée, vérifiez que les paramètres du caisson de basse
sur l'amplificateur AV sont corrects. La fréquence de crossover doit être d'environ 80 Hz (même
si cela peut dépendre des autres haut-parleurs du système) et le niveau ne doit pas dépasser ou
être inférieur de +/- 3 dB. Si ce n'est pas le cas, nous vous conseillons d'ajuster en conséquence.
Vous pouvez maintenant lire plusieurs musiques / extraits de films que vous connaissez bien et ajuster
le niveau de l'amplificateur de sorte qu'il s'intègre au reste du système et que le résultat vous plaise. Le
volume de l'amplificateur peut ensuite être ajusté à un niveau d'écoute moyen une fois que vous avez pu
constater que tout fonctionne bien pour vérifier à nouveau les réglages de niveau du caisson de basse.
Faites aussi des tests avec le bouton EQ pour obtenir le son idéal pour votre environnement et vos goûts.
FRANÇAIS

IWA-25012
Panneau de l'amplificateur & commandes
1. Entrée cordon 12 V ~ broche centrale = +12 V c.c.
Pour le contrôle de l'alimentation externe de l'amplificateur/récepteur AV vers l'IWA-250,
Monitor Audio recommande l'utilisation de cette fonction et un cordon est fourni. Un signal
12 V est fourni par l'amplificateur/récepteur AV et indique à l'IWA-250 de sortir de sa veille.
Ceci permet un meilleur contrôle de la fonction on/off, et est bien plus efficace d'un point de
vue consommation électrique. Lors de l'utilisation du cordon 12 V, le bouton de mode (8) peut
être sur n'importe quelle position.
2. Entrées stéréo RCA (gauche & droite)
C'est la méthode d'entrée de signal lors de l'utilisation d'un amplificateur stéréo. La connexion
peut être faite avec une paire de câbles signal de haute qualité depuis la sortie pré-out d'un
amplificateur. La fréquence de crossover devra être définie lors de l'utilisation de cette méthode
de connexion. Si vous utilisez des haut-parleurs de la série IWA-250, définissez le crossover sur
environ 80 Hz. Ce chiffre peut dépendre de la pièce et de vos goûts. Remarque : la longueur des
câbles ne doit pas dépasser 10 mètres pour éviter les interférences d'autres appareils électriques.
3. Entrée LFE (type RCA)
Cette entrée doit être utilisée lors de la connexion d'un amplificateur à un amplificateur/récepteur
AV. Le cadran de fréquence de crossover n'est pas utilisé pour l'entrée LFE. Ceci est dû au fait
que la fonction crossover est contrôlée par l'amplificateur/processeur AV auquel il est connecté.
4. Entrée de niveau équilibrée
L'entrée équilibrée sert lorsque vous vous connectez à un amplificateur haut de gamme avec
des sorties équilibrées. Elle est également conseillée lorsque vous utilisez de longs câbles pour
éviter les interférences.
5. Sortie haut-parleur
Les connexions du haut-parleur sont des sorties mono, donc les sorties des connexions des
haut-parleurs seront les mêmes avec un signal stéréo. Il n'est pas possible de relier les sorties,
donc si vous utilisez un seul caisson de basse, connectez SOIT la paire de terminaux de
gauche, SOIT celle de droite.
6. Sélecteur du courant principal
Il est défini sur la spécification de courant principal de votre pays. N'essayez pas d'ajuster ceci car
vous pourriez causer des dégâts permanents au produit et même des incendies. Un couvercle en
plastique transparent est placé au-dessus du sélecteur pour éviter les ajustements accidentels.
7. Connecteur de l'alimentation principale IEC / Emplacement du fusible
L'amplificateur est livré avec un câble à 2 broches à connecter à l'entrée et à brancher sur le
secteur. Utilisez SEULEMENT le câble IEC approprié fourni avec le produit. Un fusible externe
est également installé sur le connecteur. Si le fusible saute lors d'une opération, un fusible
de rechange est fourni dans le porte-fusible pour remplacement. Si vous souhaitez changer
le fusible, vous devez le faire en retirant le connecteur de l'alimentation principale IEC et en
retirant délicatement le fusible d'origine de son contenant, qui se trouve sous le connecteur
a MONITOR AUDIO
Product: INWALL SUB SERIES
Artwork title: “SA-250 AMP FACIA ARTWORK UKEURO”
Date: 20th November 2013
UK/EURO VERSION
Notes:
1. ICONS/TEXT TO BE LASER MACHINED,
PANTONE REFERENCE COOL GREY 3M
2. IMAGE FOR REFERENCE PURPOSES ONLY.
8 9 10 11
12
13 14 15
7a
a MONITOR AUDIO
Product: INWALL SUB SERIES
Artwork title: “IWA-250 AMP BACK PANEL ARTWORK”
Date: 8th August 2013
Notes:
1. ICONS/TEXT TO BE SILKSCREENED
PANTONE REFERENCE COOL GREY 3M.
2. IMAGE FOR REFERENCE PURPOSES ONLY.
/60
TRIGGER
12V DC ++
--
BALANCED LFE INPUT
STEREO INPUT LFE IN
R
L110-120V~ 220-240V~
SPEAKER OUTPUTS AC110-120V~50-60Hz
AC220-240V~50-60Hz
200 W
FUSE: 110-120VAC
T4.0AL/250VAC
FUSE: 220-240VAC
T4.0AL/250VAC
DESIGNED IN THE UK, MADE IN CHINA.
2 3 4 5 6 71

monitoraudio.com 13
de l'alimentation principale IEC (7a). S'il saute à nouveau, nous vous conseillons de demander
l'aide d'un agent de service agréé. N'essayez PAS de placer un nouveau fusible car vous
risqueriez de sérieusement endommager l'unité de l'amplificateur.
8. Bouton de l'alimentation principale
Le bouton de l'alimentation principale doit être placé sur « Off » quand l'IWA-250 ne sera pas
utilisé lors d'une longue période. Le bouton doit être placé sur « On » pour que le caisson de
basse fonctionne.
9. DEL d'alimentation
La DEL indique si l'unité est en mode veille ou en fonctionnement normal. Elle s'illuminera en
rouge lors de la veille, et en vert lors de son fonctionnement.
10. Bouton EQ
Ce bouton vous permet de faire correspondre la réponse des basses du caisson de basse à
vos goûts. Trois réglages sont disponibles : musique, film et impact. En mode film, la basse
propose une réponse plate de 35 Hz. Le mode musique est 2 dB plus bas que le mode film
mais descend plus bas, jusqu'à 30 Hz. Le mode impact est 3 dB plus haut que le mode film
et descend facilement à 40 Hz.
11. Cabinet
Sélectionnez la position adéquate selon qu'un cabinet est utilisé ou non.
12. Bouton de contrôle de phase
Le bouton de contrôle de phase sert à synchroniser les décalages éventuels entre le caisson de
basse et les haut-parleurs principaux/satellites. Quand le caisson de basse est en phase avec
les haut-parleurs principaux/satellites, le son doit être plein. Asseyez-vous en position d'écoute
normale lorsque vous ajustez le bouton de phase. Vous pourriez avoir besoin de l'aide d'une
autre personne. Si la configuration a été faite correctement, l'emplacement du caisson de basse
doit être quasiment indétectable. Nous vous conseillons de faire des essais pour de meilleurs
résultats. Veuillez cependant noter que dans la plupart des cas, le bouton de contrôle de phase
doit être réglé sur 0 degré, en particulier si vous utilisez un processeur AV ou un amplificateur AV.
13. Bouton de mode d'alimentation
Quand le bouton est en position « On », l'amplificateur est allumé quoi qu'il arrive. En position
« Auto », l'amplificateur s'allumera automatiquement lorsqu'un signal d'entrée est reçu. Il
restera en marche pendant 15 minutes sans réception de signal avant de basculer en mode
veille jusqu'à la réception d'un nouveau signal. Placez-le en position « Cordon » lorsque vous
utilisez le cordon 12 V de l'amplificateur AV à l'IWA-250.
Remarques complémentaires sur la fonction d'auto-allumage
Avec la fonction d'auto-allumage, l'amplificateur se « verrouillera » sur l'entrée qui l'a activé.
Dans la plupart des cas, lors de l'utilisation de la connexion d'entrée stéréo, LFE ou équilibrée,
ceci n'aura pas d'importance. Cependant, si vous utilisez plus d'une connexion, vous ne
pourrez pas basculer entre les signaux d'entrée avant que l'amplificateur n'entre en mode
veille. Ceci peut être effectué manuellement en l'éteignant puis en le rallumant, ou en attendant
qu'il entre en veille (15 minutes) avant de modifier à nouveau les entrées.
14. Contrôle de la fréquence du crossover
Le contrôle de fréquence du crossover ne fonctionne que lors de l'utilisation de l'entrée stéréo
RCA (2) et est utilisé pour définir la limite haute de fréquence (passe-bas) de l'amplificateur. Le
bouton de crossover doit être réglé en fonction de la taille ou de la sortie de basse des haut-
parleurs principaux/satellites.
15. Contrôle du volume
Ce bouton vous permet d'ajuster le niveau ou le volume pour obtenir un son global équilibré. Pour
utiliser cette fonction, vous devrez lire une sélection de musiques ou d'extraits de films. Démarrez
avec le volume au minimum à environ 10 heures et augmentez le volume jusqu'à obtenir un son
équilibré. Si vous utilisez un processeur AV ou un amplificateur récepteur AV, le système peut
être ajusté avec la fonction tonalité de test dans les options de configuration. (référez-vous à la
section installation du manuel utilisateur du processeur ou amplificateur AV) Quand le caisson de
basse est correctement configuré, il doit être difficile d'identifier son emplacement dans la pièce.
FRANÇAIS

IWA-25014
Spécifications
Monitor Audio se réserve le droit de modifier les spécifications sans notification préalable.
IWA-250
Format du système Amplificateur de caisson de basse actif
Limite de fréquence basse 25 Hz
Limite de fréquence haute Variable de 40 à 120 Hz @ 24 dB/Octave
Alimentation de
l'amplificateur 250 W @ < 1 % THD+N
Paramètres de l'unité
d'entraînement Impédance nominale de 4 - 8 Ohms
Classification
amplificateur
Amplificateur de classe D avec alimentation à
découpage (SMPSU)
Bouton du cabinet Pour utilisation du boîtier arrière dédié
Bouton EQ Musique / Film / Impact
Contrôle de phase 0 & 180 degrés
Auto-détection Niveau de ligne > 3,5 mV
Conditions du niveau
d'entrée Mise en veille après 15 minutes sans signal détecté
Impédance en entrée > 20k Ohms
Tension d'entrée
principale-
110 - 120 V c.a.~ 50/60 Hz
220 - 240 V c.a.~ 50/60 Hz
(Réglage régional d'usine)
Dimensions (H x L x P) 43,7 x 432 x 263 mm
1 3/4 x 17 x 10 3/8 pouces
Connexions
Entrées LFE (RCA stéréo et équilibrée), cordon de
12 V (mini-prise de 3,5 mm), sortie haut-parleur
gauche et droite
Entrée cordon 12 V prise mono mini-jack 5 - 12 V via 3,5 mm
Consommation électrique
Veille : < 0,5W (approuvé ErP)
Inactivité typique : < 10 W
Maximum nominale : 200 W
Poids (déballé) 4 Kg (8 lb 12 oz)

monitoraudio.com 15
Dépannage
En cas de problèmes techniques ou lors de la configuration de votre amplificateur, veuillez consulter
la section dépannage ci-dessous :
Mon amplificateur ne s'allume pas.
• Est-ce que la DEL est éclairée à l'avant de l'appareil ? Si ce n'est pas le cas, vérifiez que
l'alimentation principale est bien connectée au secteur et à l'amplificateur. Vérifiez aussi le
fusible de l'amplificateur et de la prise principale (sur laquelle l'appareil est branché).
• Est-ce que la DEL est rouge ? Si oui, l'appareil est alimenté. Il se peut qu'il n'y ait pas de signal
ou que le cordon 12 V soit connecté mais la source inactive (voir ci-dessous).
• Avez-vous branché le cordon 12 V ? Si oui, l'amplificateur ne s'allumera pas tant que la source
est allumée.
• Si l'appareil reçoit un signal (câble 12 V non utilisé) ? Est-ce que le bouton d'alimentation est
sur Auto ou On, et est-ce que la source du signal est activée ? Essayez d'ajuster le niveau de
volume de la source.
S'il ne s'allume toujours pas, veuillez contacter votre revendeur local ou Monitor Audio immédiatement.
Aucun son ne sort de l'amplificateur.
• La DEL à l'avant est-elle rouge ou verte ? Si elle est rouge, l'appareil n'est pas allumé. Voir
les suggestions ci-dessus. Si elle est verte, votre appareil est allumé et en marche. Voir les
suggestions supplémentaires ci-dessous.
• Est-ce que les cordons du signal sont bien connectés ? Vérifiez-les. Si possible, essayez de
remplacer les cordons par d'autres qui fonctionnent.
• Est-ce que le volume est très faible ? Essayez d'ajuster le volume sur la source et l'IWA-250.
• Avez-vous essayez de basculer d'entrée ? Si vous passez de LFE à stéréo (ou vice versa), vous
devez d'abord éteindre le caisson de basse. Il restera « verrouillé » jusqu'à ce que l'entrée l'active.
S'il n'y a toujours pas de signal de sortie, veuillez contacter votre revendeur local ou Monitor Audio
immédiatement.
Informations utilisateur
Détails du produit
Modèle : IWA-250 ............................................................
Numéro de série du produit : ............................................
Date d'achat : ...................................................................
Informations du revendeur
Nom du revendeur : ...............................................................................................................
Adresse : ...............................................................................................................................
Ville, code postal, pays : ........................................................................................................
Adresse e-mail : .....................................................................................................................
FRANÇAIS

manuale utente
IWB-10
IWS-10
IWA
-250

monitoraudio.com 17
Sommario
Introduzione
Grazie per aver acquistato l'amplificatore per subwoofer IWA-250, progettato e costruito usando
sistemi e materiali di altissima qualità per garantire piacere di ascolto, affidabilità e soddisfazione
duraturi nel tempo.
La musica è e dovrebbe essere una parte naturalmente positiva della vita, perché stimola la
nostra immaginazione, ci fa cambiare stato d'animo, aiuta a rilassarci e ci regala ore e ore di
intrattenimento. Monitor Audio è orgogliosa di poter continuare a lavorare per fare in modo che
l'esperienza di ascolto dei suoi clienti sia il più possibile fedele alla produzione musicale originale.
Consigliamo di leggere questo manuale con attenzione per familiarizzare con le avvertenze di
sicurezza e di installazione dell'amplificatore per subwoofer e per ottenere la migliore esperienza
d'ascolto.
Conservare questo manuale per eventuali future consultazioni.
ITALIANO
Sommario 17
Introduzione 17
Installazione 18
Montaggio dei piedini in gomma 18
Montaggio su rack 18
Installazione iniziale 19
Installazione 19
Pannello amplificatore e controlli 20
Specifiche 22
Risoluzione dei problemi 23
Informazioni per l'utente 23

IWA-25018
Installazione
Non collegare l'amplificatore all'elettricità finché la procedura di installazione
non sarà completa.
Se si intende posizionare l'amplificatore su uno scaffale o su un mobile, montare prima i piedini
in gomma autoadesivi (come mostrato di seguito). Se invece si intende montarlo in un rack, fare
riferimento alla prossima sezione.
Montaggio dei piedini in gomma
Montaggio su rack
Se si intende posizionare l'amplificatore in un rack o in un armadio, montare prima le staffe fornite.
NOTA BENE: in caso di montaggio su rack, assicurarsi che sopra e sotto l'amplificatore
ci sia abbastanza spazio da consentire il corretto ricircolo dell'aria.
