Deutsch
2
INHALT
HINWEIS:
;Siehe den Abschnitt «Hinweise zur Fehlerbehebung». Mit den darin enthaltenen
Informationen können Sie einige der häufigsten Probleme unabhängig vonein-
ander lösen.
;Wenn Sie die Probleme nicht selbst lösen können, wenden Sie sich an einen
Techniker.
;Im Zusammenhang mit der kontinuierlichen Verbesserung und Modernisierung
seiner Produkte behält sich der Hersteller das Recht vor, Änderungen ohne vor-
herige Ankündigung vorzunehmen.
SICHERHEITSINFORMATIONEN....................................................................................................3
GERATEBESCHREIBUNG..................................................................................................................7
GEBRAUCH SPÜLMASCHINENS ..................................................................................................8
WARTUNG UND REINIGUNG ........................................................................................................11
NSTALLATIONSANLEITUNG...........................................................................................................15
FEHLERSUCHE UND FEHLERSEITIGUNG.................................................................................23
LADEN VON GESCHIRR IN KÖRBE NACH DEM STANDARD EN 50242: ...........................26
KURZANLEITUNG............................................................................................................................29
GEBRAUCH SPÜLMASCHINENS.................................................................................................30
PROGRAMMIERUNG EINES SPÜLMASCHINENS....................................................................39
FEHLER/FEHLERCODES...............................................................................................................42
TECHNISCHE INFORMATION.......................................................................................................43

Deutsch 3
SICHERHEITSINFORMATIONEN
WARNUNG! Beachten Sie bei der Verwendung
eines Geschirrspülers die folgenden
Vorsichtsmaßnahmen:
;Installation und Reparatur nur von Fachpersonal ausführen lassen.
;Dieses Gerät ist für den Hausgebrauch oder ähnliche Zwecke bestimmt:
— in Essbereichen für Mitarbeiter von Geschäften, Büros und anderen Unter-
nehmen;
— auf Bauernhöfen;
— Gäste von Hotels, Motels und anderen Wohngebäuden;
— in Hostels und Privathotels;
;Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten
körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfah-
rung und Kenntnis benutzt werden, wenn sie beaufsichtigt oder in die sichere
Benutzung des Geräts eingewiesen und über die damit verbundenen Gefahren
unterrichtet wurden.
;Lassen Sie nicht Kinder mit dem Gerät spielen. Die Reinigung und Wartung des
Geräts darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt
werden (gemäß EN60335-1).
;Dieses Gerät ist nicht für Kinder oder Personen mit körperlichen, sensorischen
oder körperlichen Behinderungen bestimmt. geistige Fähigkeiten oder man-
gelnde notwendige Erfahrung und Kenntnisse, es sei denn, sie stehen unter
der Aufsicht einer für ihre Sicherheit verantwortlichen Person oder werden von
ihnen in Bezug auf die sichere Verwendung des Geräts (gemäß den Anforderun-
gen der IEC 60335-1) instruiert.
;Verpackungsteile können für Kinder gefährlich sein.
;Dieses Gerät ist nur für den Hausgebrauch in Innenräumen bestimmt.
;Tauchen Sie das Gerät, das Netzkabel oder den Netzstecker nicht in Wasser
oder andere Flüssigkeiten, um einen Stromschlag zu vermeiden.
;Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät zu reinigen und
zu warten.

Deutsch
4
;Reinigen Sie es mit einem weichen Tuch, das in einer Lösung aus Wasser und
einem milden Reinigungsmittel angefeuchtet ist, und wischen Sie es dann er-
neut mit einem trockenen Tuch ab.
ERDUNGSANLEITUNG
;Dieses Gerät muss geerdet sein. Im Falle einer Fehlfunktion oder Fehlfunktion
kann die Erdung das Risiko eines Stromschlags verringern, indem gefährlicher
elektrischer Strom durch einen separaten Stromkreis mit geringem Widerstand
abgeführt wird. Dieses Gerät ist mit einem Stecker mit Erdungsleiter ausgestat-
tet.
;Der Stecker muss an eine geeignete Steckdose angeschlossen werden, die ord-
nungsgemäß installiert und geerdet ist und allen Anforderungen der geltenden
örtlichen Vorschriften entspricht.
;Ein falscher Anschluss des Erdungsleiters kann zu einem elektrischen Schlag
führen.
;Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß geerdet ist, wenden
Sie sich an einen qualifizierten Elektriker oder an einen Kundendienst, um die
entsprechenden Prüfungen durchzuführen.
;Wenn der Stecker des Geräts nicht mit der Steckdose übereinstimmt, dürfen
keine Änderungen am Design dieses Steckers vorgenommen werden.
;Ein qualifizierter Elektriker muss eine geeignete Steckdose für den Anschluss
des Geräts an das Stromnetz installieren.
;Behandeln Sie die Tür des Geschirrspülers und den Geschirrkorb vorsichtig, set-
zen Sie sich nicht darauf und stellen Sie sich nicht darauf.
;Schalten Sie den Geschirrspüler erst ein, wenn alle Schutzabdeckungen am
Schrank angebracht sind.
;Die Tür eines funktionierenden Geschirrspülers sollte mit Vorsicht geöffnet wer-
den, da dadurch heißes Wasser verschüttet werden kann.
;Stellen Sie keine schweren Gegenstände auf eine offene Tür. Andernfalls kann
das Gerät umkippen.
;Beim Laden von Geschirr:
1) Stellen Sie scharfe Gegenstände nicht so auf, dass sie versehentlich die
Türdichtung beschädigen könnten.

Deutsch 5
2) WARNUNG: Messer und anderes Besteck mit scharfen Kanten sollten so in
den Korb gelegt werden, dass die scharfen Teile nach unten zeigen oder horizontal
liegen.
;Einige in Geschirrspülmaschinen verwendete Reinigungsmittel haben stark
alkalische Eigenschaften. Solche Substanzen sind beim Verschlucken äußerst
gefährlich. Lassen Sie diese Produkte nicht mit Ihren Augen oder Ihrer Haut in
Kontakt kommen und erlauben Sie Kindern nicht, sich einer Geschirrspülma-
schine mit geöffneter Tür zu nähern.
;Vergewissern Sie sich nach Abschluss des Spülgangs, dass die Waschmittel-
schublade vollständig leer ist.
;Verwenden Sie dieses Gerät nicht zum Waschen von Kunststoffartikeln, es sei
denn, diese sind als spülmaschinenfest oder ähnlich gekennzeichnet
;Befolgen Sie bei der Pflege von Kunststoffgeschirr ohne dieses Etikett die Emp-
fehlungen des Herstellers.
;Verwenden Sie nur Reinigungsmittel und Spülmittel, die für die Verwendung in
Geschirrspülmaschinen empfohlen werden.
;Es ist verboten, Seife, Waschmittel sowie Waschmittel zum Geschirrspülen in
der Spülmaschine zu verwenden.
;Lassen Sie die Gerätetür nicht offen, da dies zum Umkippen führen kann.Wenn
das Netzkabel beschädigt ist, muss es durch Kontaktaufnahme mit dem Her-
steller des Geräts, einer Kundendienststelle oder einem qualifizierten Fachmann
ausgetauscht werden, um das Auftreten gefährlicher Situationen zu verhindern.
;Biegen oder quetschen Sie das Netzkabel während der Installation nicht zu
stark.
;Es ist auch nicht erlaubt, die Steuerung zu zerlegen.
;Das Gerät muss mit einem neuen Satz Schläuche an den Wasserhahn ange-
schlossen werden. Die Wiederverwendung alter Schläuche ist nicht gestattet.
;Wenn 30 Minuten lang keine Vorgänge mit dem Gerät ausgeführt werden, ver-
lässt es automatisch den Standby-Modus und schaltet sich aus, um Energie zu
sparen.
;Der Geschirrspüler ist für das Abwaschen von bis zu 9 Geschirrsätzen ausgelegt.
;Der maximal zulässige Wasserdruck am Einlass beträgt 1 MPa.
;Der minimal zulässige Einlasswasserdruck beträgt 0,04 MPa

Deutsch
6
ENTSORGUNG
;Bei Fragen zur Entsorgung von Verpackung und Gerät wenden Sie sich an ein
spezialisiertes Abfallrecyclingcenter. Zusätzlich ist es für ein Gerät, das seine
Lebensdauer erreicht hat, erforderlich, das Stromkabel abzuschneiden und den
Türverriegelungsmechanismus zu deaktivieren (zu zerstören).
;Kartonverpackungen bestehen aus Recyclingpapier und sollten zur weiteren
Verarbeitung an den Papierabfallsammelstellen abgegeben werden.
;Indem Sie zur ordnungsgemäßen Entsorgung dieses Geräts beitragen, tragen
Sie dazu bei, Umweltverschmutzung durch Abfall und gefährliche Auswirkungen
auf die menschliche Gesundheit zu vermeiden.
;Weitere Informationen zum Recycling dieses Produkts erhalten Sie von Ihrer
Gemeinde oder Ihrem örtlichen Entsorgungsunternehmen.
;ENTSORGUNG: Dieses Gerät darf nicht mit dem Hausmüll entsorgt werden.
Die Entsorgung dieses Geräts erfordert eine Sortierung und die Verwendung
geeigneter Recyclingmethoden.
Spender

Deutsch 7
GERATEBESCHREIBUNG
ACHTUNG!
Lesen Sie alle Bedienungsanleitungen sorgfältig durch,
bevor Sie den Geschirrspüler benutzen. Auf diese Weise
können Sie maximale Effizienz beim Gebrauch dieses
Geräts gewährleisten.
HINWEIS.
;Die Abbildungen dienen nur zur Veranschaulichung, einige Modelle können von
den in den Abbildungen gezeigten Instrumentenvarianten abweichen.
Salzbehälter
Spender
Sprüharm
Filterknoten
BesteckschubladeKorb
Cup stehen

Deutsch
8
GEBRAUCH SPÜLMASCHINENS
Vor Verwendung der Spülmaschine:
1. Stellen Sie den Wasserenthärter ein.
2. Gießen Sie Salz in einen Wasserenthärter.
3. Legen Sie das Geschirr in den Korb.
4. Füllen Sie Spender
Lesen Sie Abschnitt 1 „Wasserenthärter“ aus TEIL II: Besondere
Anweisungen, wenn Sie den Wasserenthärter einstellen müssen.
SALZ IN EINEN WASSERENTHÄRTER LADEN
HINWEIS.
Wenn Ihr Modell nicht mit einem Wasserenthärter ausgestattet ist, können Sie
diesen Abschnitt überspringen. Verwenden Sie nur Spezialsalz für Geschirrspüler.
Unter dem Korb befindet sich ein Salzbehälter. Nachfolgend finden Sie eine
Beschreibung zum Ausfüllen:
Das Innere des
Geräts Die Außenseite des Geräts

Deutsch 9
Gehen Sie folgendermaßen vor, um Salz in die Spülmaschine zu geben:
1. Entfernen Sie den Korb und schrauben Sie den Tankdeckel ab.
2. Setzen Sie das Ende des Trichters (mitgeliefert) in das Loch und geben Sie ca.
1 kg Salz für die Spülmaschine hinzu.
3. Füllen Sie den Salzbehälter vor dem ersten Abwasch bis zum maximalen Füll-
stand mit Wasser. Es kann jedoch eine geringe Menge Wasser aus dem Salzbehäl-
ter austreten - dies ist normal.
4. Ziehen Sie den Deckel nach dem Befüllen des Behälters fest an.
5. Nachdem der Salzbehälter voll ist, hört die Salzstandsanzeige auf zu leuchten.
6. Unmittelbar nach dem Befüllen des Salzbehälters muss das Spülprogramm
gestartet werden (wir empfehlen die Verwendung eines kurzen Programms). An-
dernfalls kann Salzwasser das Filtersystem, die Pumpe oder andere wichtige Kom-
ponenten der Maschine beschädigen. In solchen Fällen entfällt die Gewährleistung.
ANMERKUNGEN:
;Salz sollte erst nachgefüllt werden, nachdem die Salzstandsanzeige auf dem
Bedienfeld aufleuchtet ( ). Je nachdem, wie gut sich das Salz auflöst, kann
die Kontrollleuchte für den Salzstand nach dem Befüllen des Tanks noch einige
Zeit brennen.
Wenn das Bedienfeld (bei einigen Modellen) nicht über eine Salzstandsanzeige
verfügt, können Sie das Datum der nächsten Salzbetankung im Wasserenthärter
anhand der Anzahl der von der Geschirrspülmaschine durchgeführten Spülgänge
grob berechnen.
;Bei Salzverschmutzung sollte das Programm „Einweichen“ oder „Schnellwäsche“
gestartet werden, um den Überschuss zu entfernen..

Deutsch
10
WARNUNG
;Verwenden Sie nur Spezialsalz für Geschirrspüler!
Die Verwendung anderer, für Geschirrspüler ungee-
igneter Salzsorten, insbesondere Tafelsalz, kann den
Wasserenthärter beschädigen. Für Schäden, die durch
die Verwendung der falschen Salzsorte verursacht
werden, übernimmt der Hersteller keine Garantie und
haftet nicht für die Folgen solcher Handlungen.
;Salz sollte nur vor Beginn des Zyklus eingefüllt
werden.
Auf diese Weise können Sie versehentlich ver-
schüttetesSalzoderSalzwasservomBodenderMaschine
entfernen und so Korrosion verhindern, die bei längerer
Einwirkung von Salz auf den Boden der Maschine auftre-
ten kann.

Deutsch 11
WARTUNG UND REINIGUNG
Außenflächen Pflege
Tür und Türdichtung
Reinigen Sie die Türdichtungen regelmäßig mit einem weichen, feuchten Tuch,
um Speisereste zu entfernen.
Beim Laden von Utensilien können Essens- oder Getränkereste an die
Seiten der Spülmaschinentür fallen. Diese Flächen befinden sich außerhalb der
Spülkammer und das von den Sprüharmen zugeführte Wasser erreicht sie nicht.
Diese Rückstände sollten vor dem Schließen der Tür entfernt werden.
Bedienfeld
Das Bedienfeld darf nur mit einemweichen, feuchten Tuch abgewischt werden.
WARNUNG
;Verwenden Sie während der Reinigung keine
Spritzpistolen, da dies dazu führen kann, dass
Wasser in das Türschloss und in die elektrischen
Komponenten eindringt.
;Darüber hinaus sind Scheuermittel und abrasiv
beschichtete Schwämme nicht zulässig, da sie
Kratzer auf der Oberfläche hinterlassen können.
Beachten Sie auch, dass einige Papiertücher Krat-
zer oder Flecken auf der Oberfläche hinterlassen
können.
Wartung der inneren Oberflächen
Filtrationssystem
Das im Boden der Waschkammer installierte Filtersystem hält beim Waschen
große Speisereste und andere Verunreinigungen zurück. Die Ansammlung großer
Mengen von Speiseresten kann zum Verstopfen des Filters führen. Daher muss der
Zustand der Filter regelmäßig überprüft und unter fließendem Wasser gereinigt
werden. Um die Filter der Waschkammer zu reinigen, gehen Sie wie folgt vor.
HINWEIS.
Die Abbildungen dienen nur zur Veranschaulichung, das Aussehen der
Komponenten des Filtersystems und der Sprüharme kann je nach Modell variieren.

Deutsch
12
WARNUNG
;Ziehen Sie die Filter nicht zu fest an. Stellen Sie
sicher, dass die Filter installiert sind, da sonst große
Speisereste in das System gelangen und die Kanäle
verstopfen können.
;Benutzen Sie den Geschirrspüler nicht ohne Filter.
Eine unsachgemäße Installation des Filters kann
die Effizienz des Geräts beeinträchtigen sowie das
Geschirr und das Gerät selbst beschädigen.
Während Sie den Grobfilter gedrückt
halten, drehen Sie ihn gegen den
Uhrzeigersinn, um den Filter freizuge-
ben.
Heben Sie den Filter an und nehmen
Sie ihn aus der
Große Speisereste können durch
Waschen des Filters unter fließendem
Wasser entfernt werden.
Verwenden Sie für eine gründlichere
Reinigung eine weiche Bürste.
Die Montage des Filters erfolgt in um-
gekehrter Reihenfolge, setzen Sie die
Filtrationseinheit ein und drehen Sie
sie zum Schließen im Uhrzeigersinn
(gemäß Pfeil).
Heben Sie den Feinfilter an und en-
tfernen Sie es vom Hauptfilter.
1 2
3 4
Open
Feinfilter
Hauptfilter

Deutsch 13
Sprüharm
Der Sprühstrahl muss regelmäßig gereinigt werden, damit die in hartem Wasser
enthaltenen Chemikalien die Düsen und Lager nicht verstopfen.
Gehen Sie wie folgt vor, um den Sprühstrahl zu reinigen:

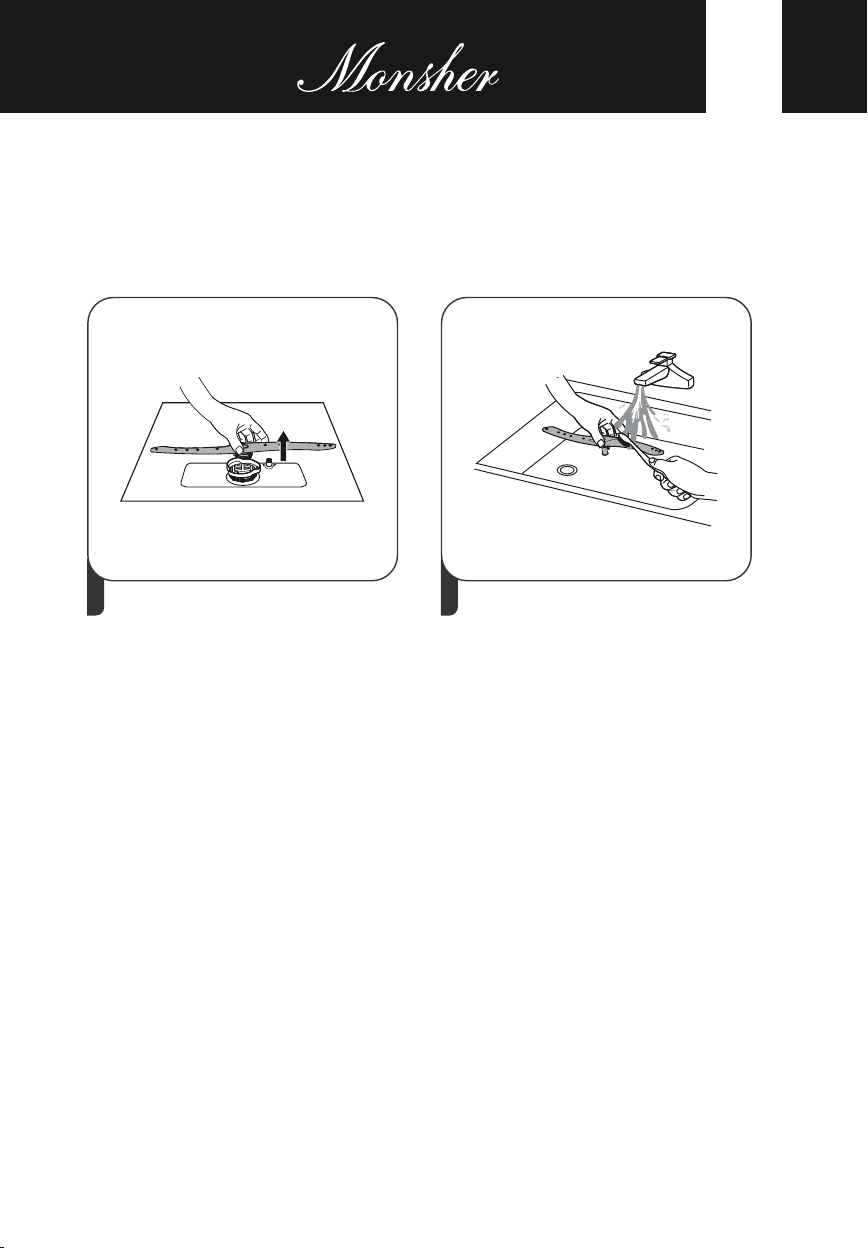

Ziehen Sie den Sprühstrahl nach
oben, um ihn zu entfernen.
Waschen Sie den Strahl in warmem
Seifenwasser und reinigen Sie die
Düsen mit einer weichen Bürste.
Spülen Sie es dann gründlich aus und
ersetzen Sie es.
21

Deutsch
14
SPÜLMASCHINENPFLEGE
;Frostschutz
In der kalten Jahreszeit müssen Maßnahmen getroffen werden, um ein Einfrieren
des Geschirrspülers zu verhindern. Führen Sie am Ende jedes Waschgangs die fol-
genden Schritte aus:
1. Trennen Sie den Geschirrspüler von der Stromquelle.
2. Die Wasserversorgung absperren und die Wasserzuleitung vom Wasserversor-
gungsventil trennen.
3. Lassen Sie das Wasser aus der Wasserversorgungsleitung und dem Wasserver-
sorgungsventil ab (verwenden Sie einen geeigneten Behälter, um das austretende
Wasser aufzufangen).
4. Schließen Sie die Wasserversorgungsleitung wieder an das Wasserversorgungs-
ventil an.
5. EntfernenSieden Filter vom Boden desTanks undfangen Sie mit einemSchwamm
Wasser aus der Pfanne auf.
;Nach jedem Abwasch
Stellen Sie nach jedem Geschirrspülen die Wasserzufuhr zum Gerät ab und lassen
Sie die Tür leicht geöffnet, damit sich keine Feuchtigkeit und unangenehmen Gerüche
im Inneren des Geschirrspülers ansammeln.
;Ziehen Sie das Netzkabel ab.
Ziehen Sie vor der Reinigung oder Wartung den Netzstecker aus der Steckdose.
;Verwenden Sie keine Lösungsmittel oder Scheuermittel.
Verwenden Sie keine Lösungsmittel oder Scheuermittel, um die Außenflächen des
Gehäuses und die Gummiteile des Geschirrspülers zu reinigen. Zu diesem Zweck dür-
fen nur Taschentücher und eine warme Seifenlösung verwendet werden.
Um Flecken und Plaque von innen zu entfernen, verwenden Sie ein mit etwas Essig
getränktes Tuch oder spezielle Reinigungsmittel für Geschirrspüler.
;Wenn Sie das Gerät längere Zeit nicht benutzen möchten
Es wird empfohlen, den Spülvorgang zu starten, ohne Geschirr zu laden, und dann
den Netzstecker aus der Steckdose zu ziehen, die Wasserzufuhr abzusperren und die
Gerätetür leicht geöffnet zu lassen. Diese Maßnahmen verlängern die Lebensdauer
der Dichtungen und verhindern das Auftreten eines unangenehmen Geruchs im Gerät.
;Bewegen der Spülmaschine
Halten Sie das Gerät beim Bewegen möglichst aufrecht. Im Notfall darf es auf der
Rückseite angebracht werden.
;Dichtungen
Einer der Gründe für das Auftreten eines unangenehmen Geruchs in der Spülma-
schine ist die Ansammlung von Speiseresten in den Dichtungen. Um dies zu verhindern,
müssen die Dichtungen regelmäßig mit einem feuchten Schwamm gereinigt werden.

Deutsch 15
NSTALLATIONSANLEITUNG
WARNUNG!
Stromschlaggefahr!
StellenSievor derInstallation desGeschirrspülers
sicher, dass er von der Stromquelle getrennt ist.
Nichtbeachtung kann zu elektrischem Schlag und
schweren Verletzungen bis hin zum Tod führen..
ACHTUNG!! Das Verlegen von Rohren und die Installation
elektrischer Geräte dürfen nurvon Fachleuten
durchgeführt werden.
Stromanschluss
WARNUNG!
Zurpersönlichen Sicherheit:
;VerwendenSiezumAnschließendiesesGerätsan
die Stromversorgung keine Verlängerungskabel
oder Adapter (Adapter).
;Den im Netzkabel enthaltenen Erdungsleiter
nicht abschneiden oder entfernen.
Energieanforderungen
Die Nennspannung und andere elektrische Parameter des Geschirrspülers, die
zum Anschließen an das Stromnetz erforderlich sind, sind auf dem Typenschild
(Etikett) angegeben. Verwenden Sie eine geeignete Sicherung mit 1 A / 13 A / 16 A,
eine empfohlene verzögerte Sicherung oder einen Schutzschalter und stellen Sie
einen separaten Stromkreis für die Stromversorgung dieses Geräts bereit.
Stromanschluss
Stellen Sie sicher, dass die Spannung und Frequenz der Netzversorgung mit den
auf dem Typenschild des Geräts angegebenen Daten übereinstimmen. Der Netzste-
cker des Geräts darf nur an eine ordnungsgemäß geerdete Steckdose angeschlos-
sen werden. Wenn die Steckdose, an die das Gerät angeschlossen werden soll, nicht
mit dem Netzstecker des Geräts übereinstimmt, tauschen Sie die Steckdose aus. In
solchen Fällen dürfen keine Adapter, Adapter und ähnliche Geräte verwendet werden,
da deren Verwendung zu Überhitzung und Verbrennungen führen kann.
Stellen Sie vor der Verwendung des Geräts sicher, dass es ordnungsge-
mäß geerdet ist.

Deutsch
16
WASSERVERSORGUNG UND WASSERABLAUF

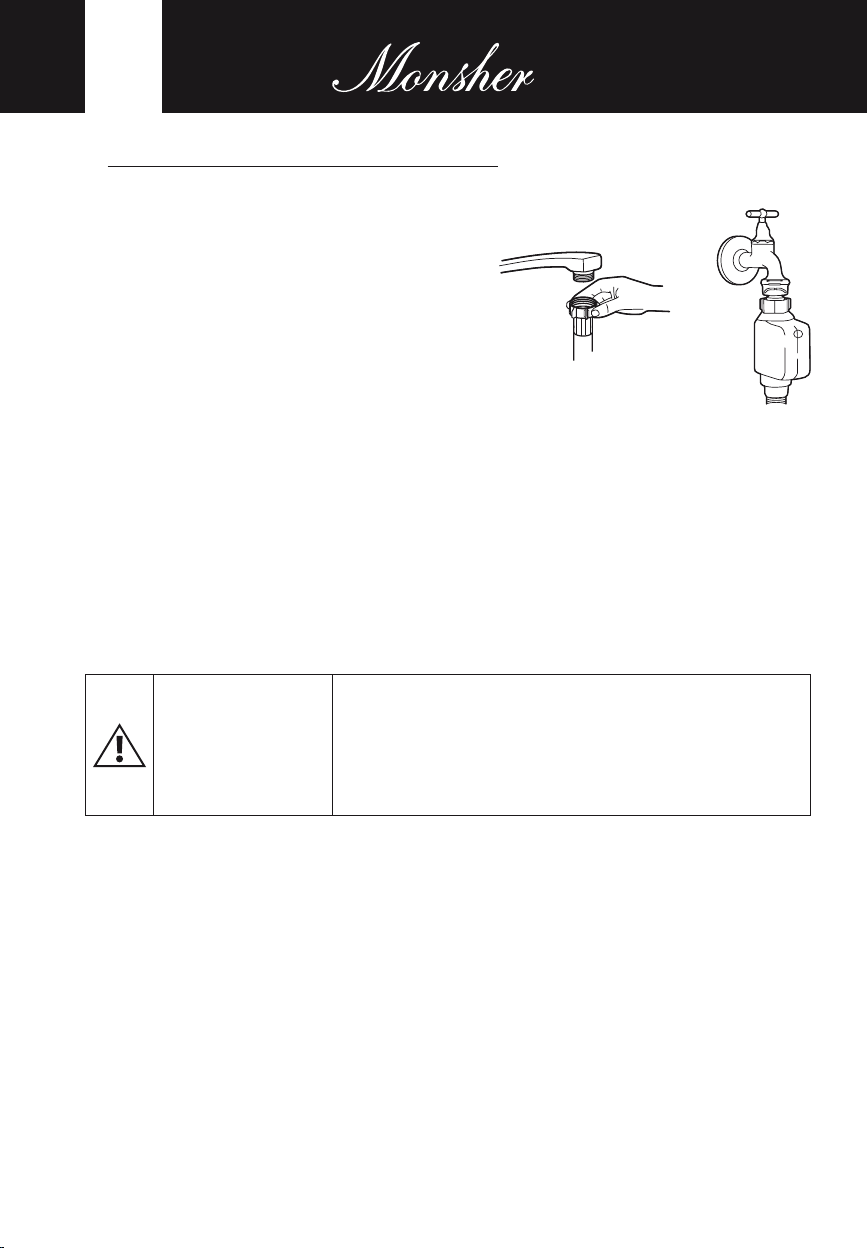

Kaltwasseranschluss
Schließen Sie den Kaltwasserschlauch an
den 4-Zoll-Gewindestutzen an und vergewis-
sern Sie sich, dass er fest sitzt.
Wenn der Anschluss mit neuen oder über
einen längeren Zeitraum nicht verwendeten
Wasserversorgungsschläuchen hergestellt
wird, muss Wasser durch diese geleitet wer-
den und sichergestellt werden, Diese Maß-
nahme trägt dazu bei, ein versehentliches
Blockieren (Blockieren) des Wasserversorgungskanals und damit den Ausfall des
Geräts zu verhindern.
Über den sicheren Wasserschlauch
Der sichere Wasserversorgungsschlauch hat doppelte Wände. Dieser Schlauch
blockiert die Wasserversorgung, wenn ein Durchbruch oder eine Undichtigkeit
festgestellt wird, sowie wenn der Luftraum zwischen dem Versorgungsschlauch
selbst und dem äußeren Wellschlauch vollständig mit Wasser gefüllt ist.
WARNUNG!
Der Verbindungsschlauch des Wassermischers
kann platzen, wenn er an dasselbe Rohr wie der
Geschirrspüler angeschlossen wird. Wenn möglich, wird
empfohlen, den Mischerschlauch vom Rohr zu trennen
und das Loch mit einem Stopfen zu verschließen
Trennen Sie den sicheren Wasserzulaufschlauch
1. Ziehen Sie den Sicherheitswasserschlauch ganz aus dem Staufach an der
Rückseite des Geschirrspülers.
2. Schrauben Sie den Sicherheitswasserversorgungsschlauch an einen 4-Zoll-
Gewindebohrer.
3. Öffnen Sie den Wasserhahn vollständig, bevor Sie den Geschirrspüler ein-
schalten.
Trennen Sie den sicheren Wasserzulaufschlauch
1. Wasserzufuhr absperren.
2. Schrauben Sie den sicheren Wasserversorgungsschlauch ab und trennen Sie
ihn vom Wasserhahn.
Standard
Wasserschlauch
sicherer
Wasserschlauch

Deutsch 17
SCHLAUCHANSCHLUSS ABLASSEN
Stecken Sie den Abflussschlauch in das Abflussrohr (Abwasserkanal) mit einem
Durchmesser von mindestens cm oder leiten Sie ihn in die Spüle, ohne ihn zu verbiegen
oder zu quetschen. Die Höhe des Ablaufrohres sollte 1 mm nicht überschreiten. Das
freie Schlauchende darf nicht in Wasser getaucht werden, da sonst ein Rückfluss
auftreten kann.
Der Ablaufschlauch muss in Position A oder B fest sitzen.
B
A
Arbeitsplatte
∅ 40 мм
Wassereinlass
Schlauch ablassen
Rohr ablassen
Stromkabel
Rückseite der
Spülmaschine
MAX 600mm

Deutsch
18
Restwasser aus Schläuchen ablassen
Befindet sich die Spüle in einer Höhe von 1000 mm oder mehr über dem Boden,
kann das in den Schläuchen verbleibende Wasser nicht direkt in die Spüle abgelassen
werden. Verwenden Sie zu diesem Zweck ein Becken oder einen anderen geeigneten
Behälter, der sich unter der Spüle befindet.
Ablaßstutzen
Schließen Sie den Schlauch an, um das Wasser abzulassen. Um Wasserlecks zu
vermeiden, muss der Ablaufschlauch korrekt an das entsprechende Ablaufrohr
angeschlossen werden. Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt
oder gedrückt wird.
Verlängerungsschlauch
WennSiedenAblaufschlauchverlängernmüssen,verwendenSieeinenzusätzlichen
Schlauch, der dem vorhandenen Ablaufschlauch ähnelt. Die Gesamtlänge des
Schlauchs darf 4m nicht überschreiten, da sonst die Waschleistung beeinträchtigt
werden kann.
Siphonanschluss
Der Anschluss an das Ablaufrohr sollte in einer Höhe von nicht mehr als 1 cm vom
Boden des Geschirrspülers erfolgen. Der Ablaufschlauch muss gesichert sein.
GERÄTEPLATZIERUNG
Installieren Sie das Gerät an dem Ort, den Sie benötigen. Die Rückwand sollte
sich in der Nähe der Wand befinden, und die Seitenwände sollten parallel zu den
Schränken oder Wänden sein.
Der Geschirrspüler ist mit Schläuchen zur Wasserversorgung und zum Ablassen
ausgestattet, die zur Vereinfachung der Installation sowohl links als auch rechts
daran angeschlossen werden können.

Deutsch 19
EINBAU GERÄTS
Schritt 1a.
Wenn nur der Gerätekörper in das Küchenmodul eingebaut ist, müssen die Ab-
messungen der Öffnungen im Schrank den in der folgenden Abbildung angegebe-
nen Daten
min. 555
100
min. 550
854.nim
80
Beidseitige Löcher zum Verlegen des
Elektrokabels, des
Ablaufschlauchs und des
Wasserversorgungsschlauchs
Der Raum im Schrank
B=C(590)+6
min. 555
E(17)
min. 550
80
min. 458
D=A (5.9+)084
( C-555 ) / 2 +3
25
100
Schritt 1b.
Wenn die gesamte Dekorplatte in das Küchenmodul eingebettet ist, sollte die
Größe A D + 9,5 und die Größe B C + 6 sein.
Die folgenden Zwischenräume sollten um den Umfang der Öffnung im Schrank
herum verbleiben: auf beiden Seiten - (C-555) / 2 +3; Die Abmessungen C, D und E, wie
in Schritt 2 gezeigt, müssen mit den Abmessungen der Dekorplatte übereinstimmen
Beidseitige Löcher zum Verlegen des
Elektrokabels, des
Ablaufschlauchs und des
Wasserversorgungsschlauchs
Der Raum im Schrank

Deutsch
20

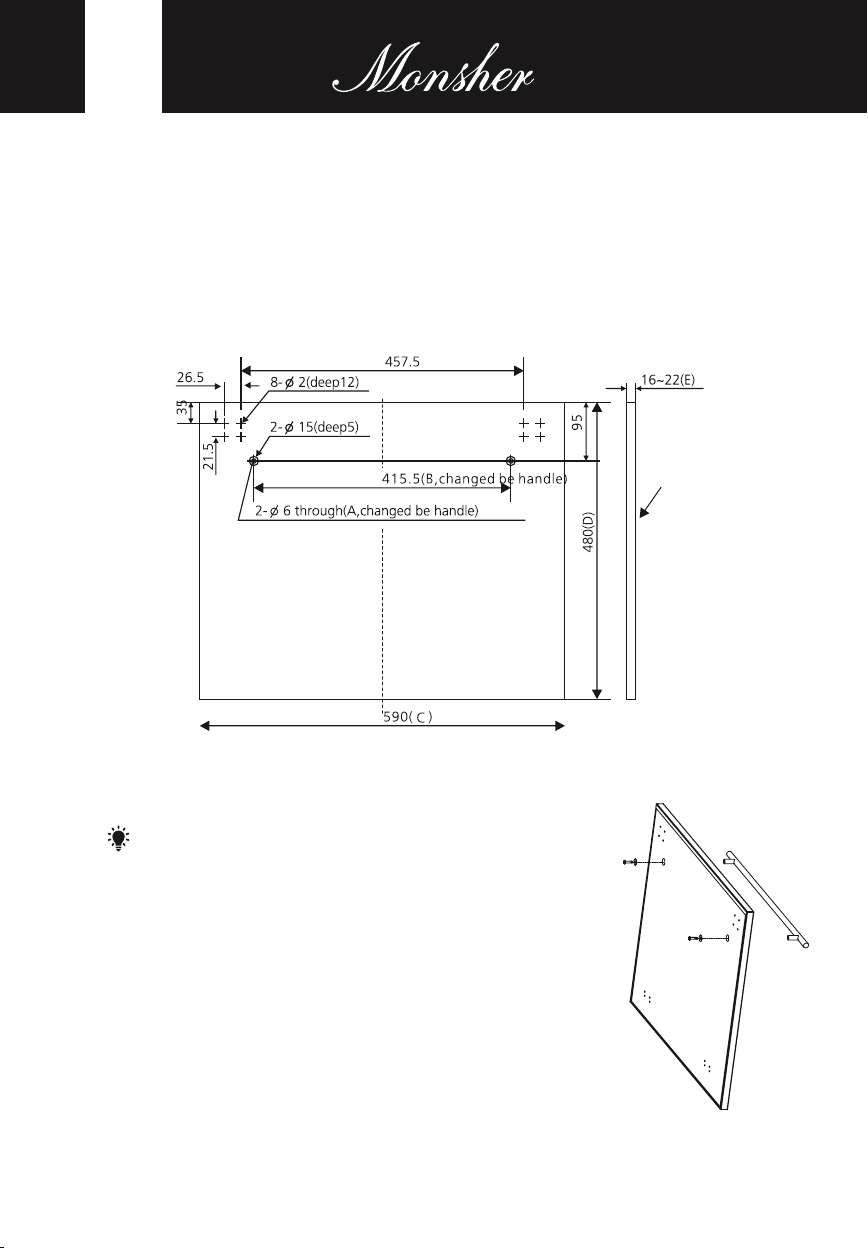

Schritt 2. Abmessungen und Montagereihenfolge der Dekorplatte
Das Gewicht der Dekorplatte sollte zwischen 3 und 4 kg liegen.
GRÖSSE A und B können je nach Position des Griffs geändert werden
GRÖSSE C, D und E sind modellspezifisch
GRÖSSE E liegt im Bereich von 16 bis 22 mm und bezieht sich auf Geräte mit einer
dekorativen Platte.
Dekorplatte
( Unit: mm)
Schritt 3. nstallation der Dekorplatte
HINWEIS.
Wenn der Geschirrspüler bereits mit einer dekorativen
Platte ausgestattet ist, sollte dieser Schritt übersprungen
werden.
