Montarbo Fly EP/WP User manual

CONNECTION KIT FLY EP/WP
MANUALE D’USO - SEZIONE 1
USER MANUAL - SECTION 1
BEDIENUNGSANLEITUNG - ABSCHNITT 1
NOTICE D’EMPLOI - SECTION 1
MANUAL DE USO - SECCIÓN 1
1
Le avvertenze del presente manuale devono essere osservate congiuntamente al “Manuale d’uso - sezione 2”
The warnings in this manual must be observed together with the “USER MANUAL - Section 2”.
Die Warnungen in diesem Handbuch müssen in Verbindung mit der “BEDIENUNGSANLEITUNG - Abschnitt 2” beobachtet werden
Les avertissements speciés dans ce manuel doivent être respectés ainsi que les “CARACTERISTIQUES TECHNIQUES -Section 2”.
Las advertencias del presente manual se deben tener en cuenta conjuntamente con las del “MANUAL DEL USUARIO - Sección 2”.
”2

2
CONNECTION KIT FLY EP/WP
Grazie per aver acquistato un prodotto Montarbo, azienda italiana fondata nel 1962, da
sempre al servizio della musica e dell’audio professionale. I prodotti Montarbo, originali e
all’avanguardia, sono progettati con la massima attenzione ai dettagli e alla durevolezza
nel tempo. L’adabilità è in linea con gli alti standard qualitativi e la sensibilità all’impatto
ambientale che contraddistinguono l’azienda.
Informazioni di sicurezza
Il Connection Kit Fly EP/WP deve essere utilizzato solo da personale esperto.
Assicurarsi che l’installazione sia eseguita in modo stabile e sicuro per
scongiurare ogni condizione di pericolo per persone, animali e/o cose.
L’utilizzatore è tenuto a seguire le regolamentazioni e le leggi cogenti in materia
di sicurezza nel Paese in cui si utilizza il prodotto. Per l’utilizzo in sicurezza
dell’accessorio, vericare periodicamente la funzionalità di tutte le sue parti
e l’integrità prima dell’utilizzo. La progettazione, i calcoli, l’installazione, il
collaudo e la manutenzione di sistemi sospesi o stack audio professionali deve
essere effettuata esclusivamente da personale autorizzato. AEB Industriale non
è responsabile per installazioni improprie, in assenza di requisiti di sicurezza.
1PANORAMICA
Il Connection Kit Fly EP/WP è un accessorio progettato per installazioni in appoggio o
sospese di diffusori Montarbo WIND PRO 212/215 a subwoofer Montarbo EARTH PRO
115/118 tramite ybar Montarbo EARTH PRO 115/118.

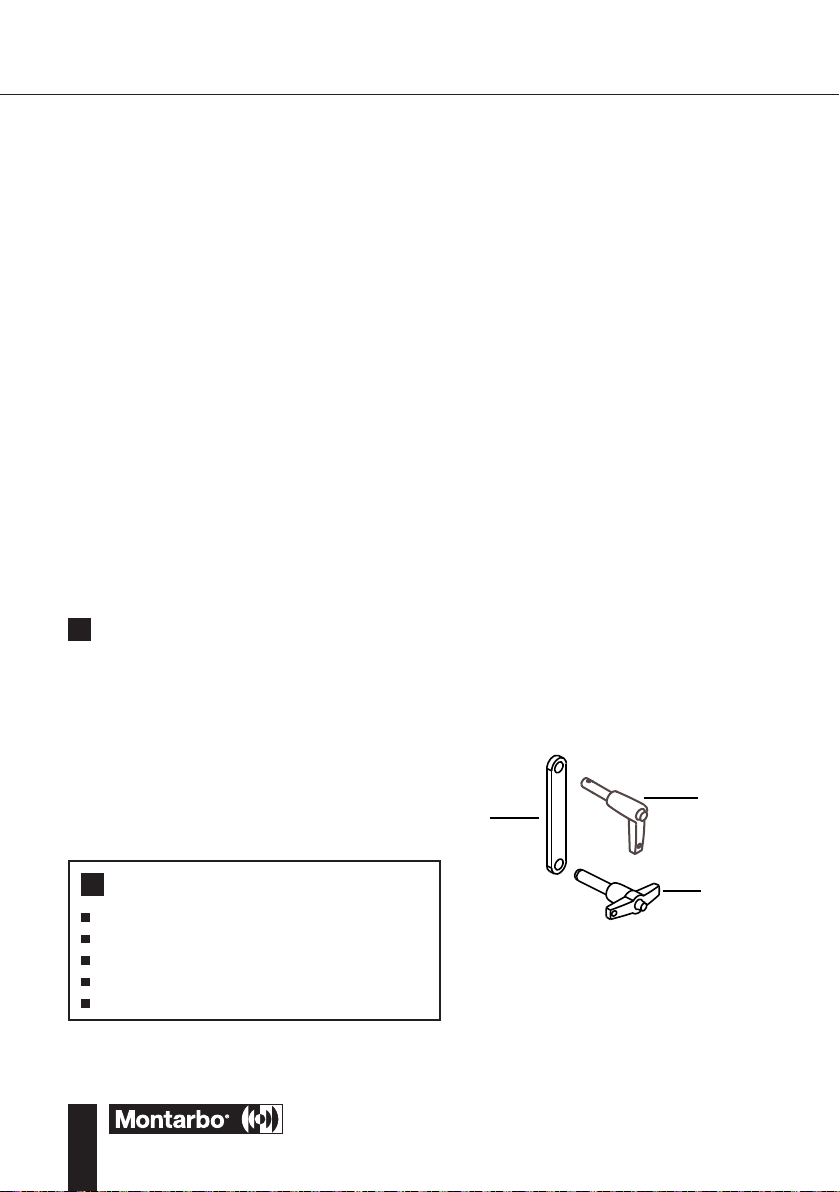

A. Camme
B. Pin di aggancio ybar
C. Pin di aggancio diffusore
2CONTENUTO DELLA
CONFEZIONE
4 x Camme
4 x Pin di aggancio flybar
4 x Pin di aggancio diffusore
1 x Manuale d’uso - Sezione 1
1 x Manuale d’uso - Sezione 2
AB
C

3
ITA Manuale d’uso
3INSTALLAZIONE
Posizionare le camme nelle sedi del ybar EARTH PRO 115/118; seguire le indicazioni
sull’etichetta del ybar per la giusta posizione a seconda del diffusore da installare (WIND
PRO 212 o WIND PRO 215).
Fissare quindi le camme al ybar utilizzando i quattro pin di aggancio ybar inclusi.
Posizionare il diffusore WIND PRO 212 o 215 da installare inserendo le quattro camme nei
punti di ssaggio dello stesso; assicurare con i quattro pin di aggancio.

4
CONNECTION KIT FLY EP/WP

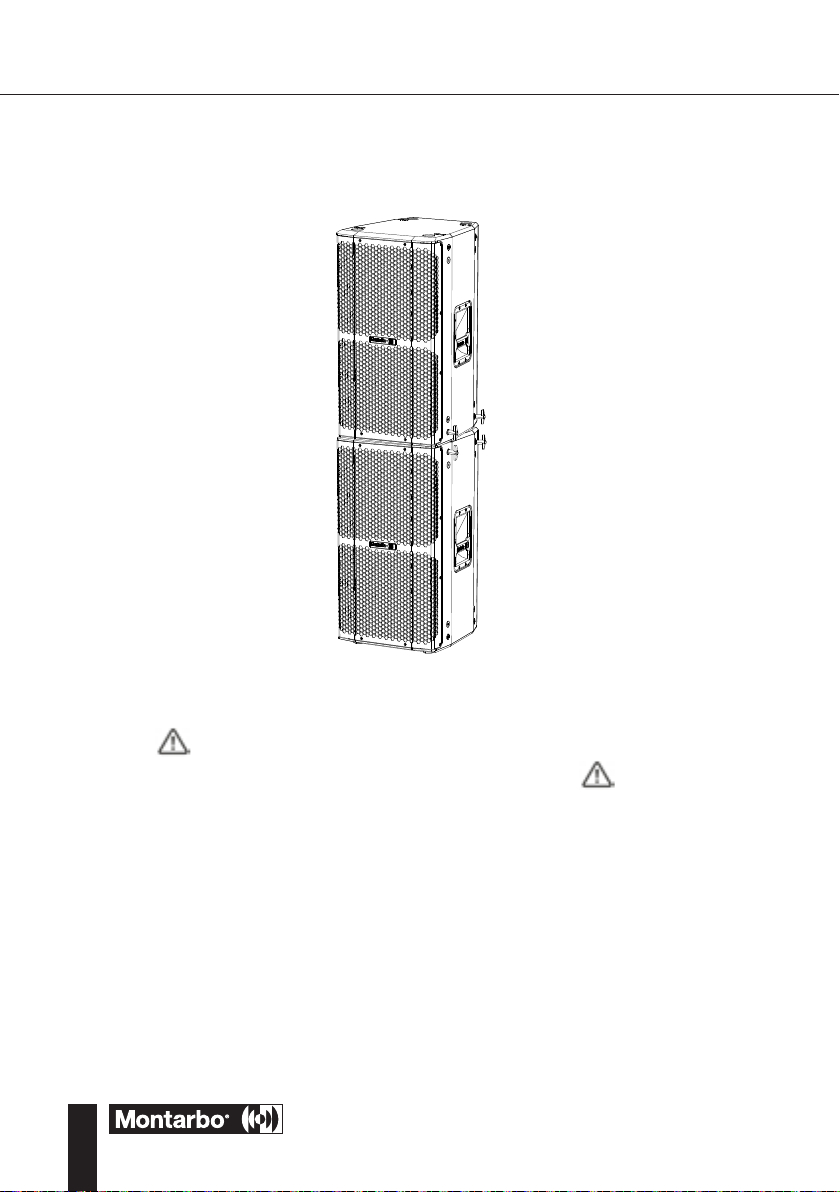

È possibile utilizzare il Connection Kit Fly EP/WP anche per assicurare tra loro due diffusori
WIND PRO 212/215 in appoggio.
ATTENZIONE! Assicurarsi che i pin siano correttamente inseriti e ben bloccati.
Non rimuovere i pin quando il sistema è sollevato/appesoe in movimento.

5
ITA Manuale d’uso
NOTES

6
CONNECTION KIT FLY EP/WP
Thank you for purchasing a product created by Montarbo, an Italian company founded in
1962, always at the service of music and professional audio. Montarbo products, original
and avant-garde, are designed with the utmost attention to detail and durability. Reliability is
in line with the high quality standards and sensitivity to environmental impact that distinguish
the company.
Safety information
The Connection Kit Fly EP/WP must only be used by expert personnel. To prevent
hazards to people, animals and/or objects, make sure that the installation is
stable and secure. Comply with the safety regulations and laws in force in the
country in which you use the product. To ensure safe use of the accessory,
periodically check that all parts are in good working condition before use. Only
authorised personnel may carry out design, calculations, installation, testing and
maintenance of professional flown or stacked audio systems. AEB Industriale
shall not be liable for improper installation without adequate safety measures.
1OVERVIEW
The Connection Kit Fly EP/WP is an accessory designed for oor-standing or suspended
installations comprised of a Montarbo WIND PRO 212/215 speaker and a Montarbo EARTH
PRO 115/118 subwoofer using the Montarbo EARTH PRO 115/118 ybar.
A. Cams
B. Flybar lock pins
C. Speaker lock pins
2PACKAGE CONTENTS
4 x Cams
4 x Flybar lock pins
4 x Speaker lock pins
1 x User manual - Section 1
1 x User manual - Section 2
AB
C

7
ENG User manual
3INSTALLATION
Insert the cams in the appropriate positions on the EARTH PRO 115/118 ybar: follow the
indications on the ybar label to identify the correct position for the speaker to be installed
(WIND PRO 212 or WIND PRO 215).
Then secure the cams to the ybar using the four ybar lock pins included in the package.
Position the WIND PRO 212 or 215 speaker to be installed, inserting the four cams in its
rigging points; secure the assembly with the four lock pins.

8
CONNECTION KIT FLY EP/WP

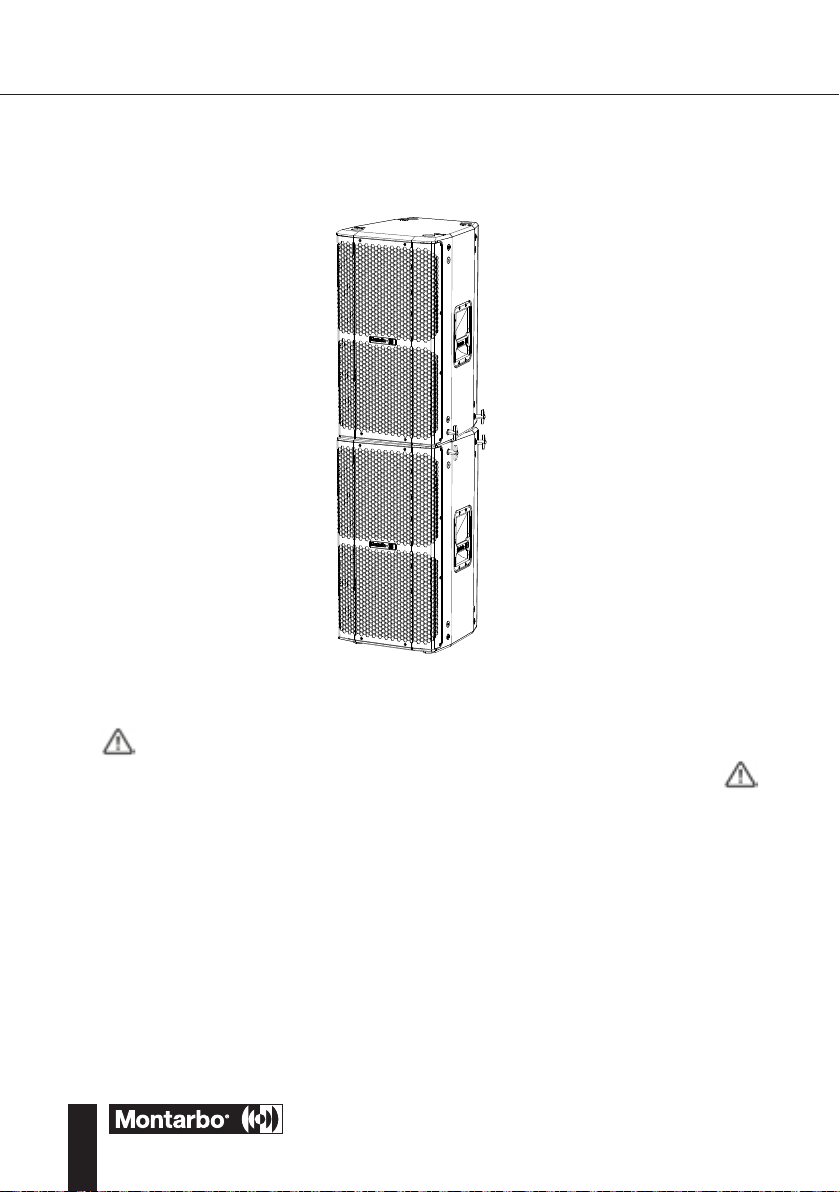

The Connection Kit Fly EP/WP can also be used to attach two WIND PRO 212/215 speakers
to each other in a oor-standing conguration.
WARNING! Check that pins are correctly inserted and locked.
Do not move pins when the system is hung.

9
ENG User manual
NOTES

10
CONNECTION KIT FLY EP/WP
Danke, dass Sie ein Produkt der italienischen Firma Montarbo erworben haben, die seit 1962
im Dienst von Musik und professionellen Audioausrüstungen steht. Die ausgereiften und
fortschrittlichen Montarbo Produkte sind auf größte Detailpege und Langlebigkeit ausgelegt.
Die Zuverlässigkeit entspricht den hohen Qualitätsstandards und dem Umweltbewusstsein
im Einklang mit den Kernwerten der Firma.
Sicherheitsinformationen
Das Connection Kit Fly EP/WP darf nur von erfahrenem Personal verwendet
werden. Sicherstellen, dass die Installation stabil und sicher ausgeführt wird, um
Gefahrensituationen für Personen, Tiere und/oder Gegenstände zu vermeiden.
Der Benutzer ist verpflichtet, die in dem Land, in dem das Produkt verwendet
wird, geltenden Sicherheitsvorschriften und -gesetze zu befolgen. Für den
sicheren Gebrauch des Zubehörs regelmäßig die Funktionstüchtigkeit all seiner
Komponenten und deren Unversehrtheit vor der Verwendung überprüfen.
Planung, Berechnungen, Installation, Prüfung und Wartung von professionellen,
hängenden oder gestapelten Audiosystemen haben ausschließlich durch
Fachpersonal zu erfolgen. AEB Industriale haftet nicht für unsachgemäße
Installationen, die nicht den Sicherheitsanforderungen entsprechen.
1BESCHREIBUNG
Connection Kit Fly EP/WP ist ein Zubehör für die gestapelte oder hängende Installation
von Montarbo Lautsprechern WIND PRO 212/215 auf Montarbo Subwoofern EARTH PRO
115/118 mittels Montarbo Flybar EARTH PRO 115/118.
A. Nocken
B. Flybar-Sicherungsstifte
C. Sicherungsstift Lautsprecher
2LIEFERUMFANG
4 x Nocken
4 x Flybar-Sicherungsstifte
4 x Sicherungsstift Lautsprecher
1 x Bedienungsanleitung - Kapitel 1
1 x Bedienungsanleitung - Kapitel 2
AB
C

11
DEU Bedienungsanleitung
3INSTALLATION
Die Nocken in den Aufnahmen des Flybars EARTH PRO 115/118 positionieren; die
auf dem Etikett des Flybars angegebenen Hinweise für die richtige Position je nach zu
installierendem Lautsprecher befolgen (WIND PRO 212 oder WIND PRO 215).
Danach die Nocken mit den vier mitgelieferten Flybar-Sicherungsstiften am Flybar
befestigen.
Den zu installierenden Lautsprecher WIND PRO 212 oder 215 positionieren und die vier
Nocken in seine Befestigungspunkte einsetzen; die vier Sicherungsstifte anbringen.

12
CONNECTION KIT FLY EP/WP
DasConnectionKitFly EP/WP kannauchzurgegenseitigen VerbindungzweierLautsprecher
WIND PRO 212/215 in gestapelter Konguration verwendet werden.
ACHTUNG! Die Stifte müssen richtig eingesetzt und blockiert sein.
Die Stifte nicht entfernen, wenn das System angehoben/aufgehängt ist und bewegt wird.

13
DEU Bedienungsanleitung
NOTES

14
KIT DE CONNEXION FLY EP/WP
Merci d'avoir acheté un produit Montarbo, société italienne fondée en 1962 au service de
la musique et du son professionnel. Montarbo fabrique des produits originaux et novateurs
avec une grande attention aux détails et à la durée de vie. Leur abilité répond à des normes
de qualité très élevées et à un souci de l’environnement qui est la marque de l'entreprise.
Consignes de sécurité
Le kit de connexion Fly EP/WP doit être utilisé uniquement par des techniciens
expérimentés. Vérier que l’installation a été exécutée de façon stable et
sûre pour prévenir tout danger pour les personnes, les animaux et les biens.
L’utilisateur est tenu de suivre les réglementations et les lois en vigueur en
matière de sécurité dans le pays d’utilisation. Pour utiliser l’accessoire en toute
sécurité, vérier périodiquement le fonctionnement des pièces et leur intégrité
avant la mise en service. Le projet, les calculs, l’installation, les essais et la
maintenance des systèmes audio professionnels suspendus ou superposés
doivent être conés exclusivement à des techniciens agréés. AEB Industriale
décline toute responsabilité concernant les installations impropres, non
conformes aux conditions de sécurité.
1 PRÉSENTATION
Le Kit de connexion Fly EP/WP est un accessoire étudié pour l’installation posée ou
suspendue des enceintes Montarbo WIND PRO 212/215 avec subwoofer Montarbo EARTH
PRO 115/118 et ybar Montarbo EARTH PRO 115/118.
A. Cames
B. Broche de xation ybar
C. Broche de xation enceinte
2 CONTENU DE L'EMBALLAGE
4 x Cames
4 x Broches de xation flybar
4 x Broches de xation enceinte
1 x Manuel d’utilisation - Section 1
1 x Manuel d’utilisation - Section 2
AB
C

15
FRA Notice d’emploi
3 INSTALLATION
Positionner les cames dans leurs sièges sur le ybar EARTH PRO 115/118 ; suivre les
instructions données sur l’étiquette du ybar pour trouver la bonne position en fonction de
l’enceinte à installer (WIND PRO 212 ou WIND PRO 215).
Fixer les cames au ybar avec les quatre broches de xation ybar de série.
Positionner l’enceinte WIND PRO 212 ou 215 à installer en introduisant les quatre cames
dans les points de xation de l’appareil ; serrer avec les quatre broches de xation.

16
KIT DE CONNEXION FLY EP/WP

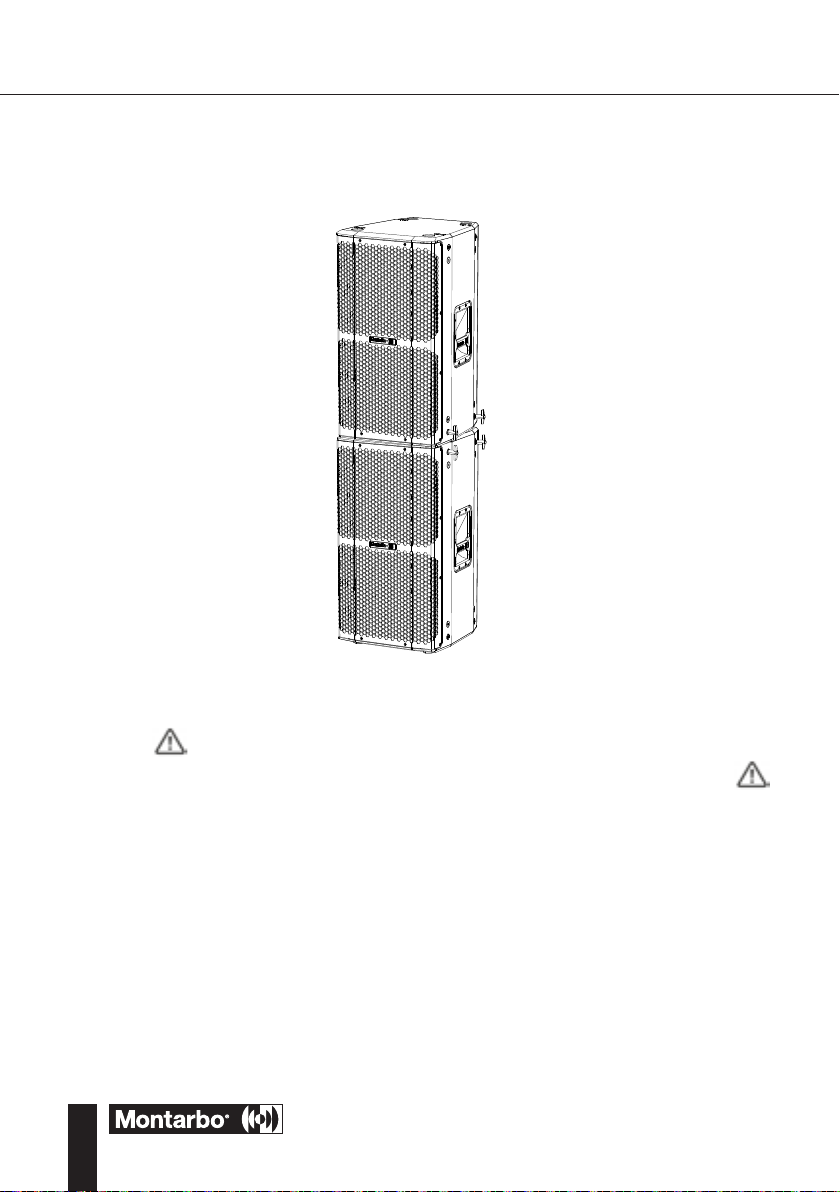

Il est possible d’utiliser le Kit de connexion Fly EP/WP pour relier deux enceintes WIND PRO
212/215 posées.
ATTENTION ! Vérier que les broches sont correctement insérées et bloquées.
Ne pas enlever les broches quand le système est levé, suspendu et en mouvement.

17
FRA Notice d’emploi
NOTES

18
CONNECTION KIT FLY EP/WP
Gracias por comprar un producto Montarbo, empresa italiana al servicio de la música y
el sonido profesional desde su fundación en 1962. Los productos Montarbo, originales e
innovadores, se han diseñado con la máxima atención por los detalles para durar a lo largo
del tiempo. La abilidad está al nivel de los estándares de calidad y sensibilidad hacia el
impacto medioambiental que caracterizan la empresa.
Información de seguridad
Connection Kit Fly EP/WP debe ser utilizado solo por personal experto. Asegúrese
de que el montaje se realice de forma estable y segura para evitar peligros a
personas, animales y/o cosas. El usuario tiene la obligación de cumplir las leyes
y reglamentos en materia de seguridad del país donde se utilice el producto. Para
utilizar el accesorio con seguridad, compruebe periódicamente el funcionamiento
y la integridad de todos los componentes antes del uso. El diseño, los cálculos,
la instalación, las pruebas y el mantenimiento de los equipos de audio
profesionales suspendidos o apilados debe ser realizada exclusivamente por
personal autorizado. AEB Industriale declina toda responsabilidad por montajes
incorrectos incumpliendo los requisitos de seguridad.
1DESCRIPCIÓN
Connection Kit Fly EP/WP es un accesorio diseñado para montajes apilados o suspendidos
de altavoces Montarbo WIND PRO 212/215 en subwoofers Montarbo EARTH PRO 115/118
mediante el ybar Montarbo EARTH PRO 115/118.
A. Pletinas
B. Pasador de sujeción del ybar
C. Pasador de sujeción del altavoz
2
CONTENIDO DEL EMBALAJE
4 Pletinas
4 Pasadores de sujeción del flybar
4 Pasadores de sujeción del altavoz
1 Manual de uso - Sección 1
1 Manual de uso - Sección 2
AB
C

19
ESP Manual de uso
3MONTAJE
Coloque las pletinas en los alojamientos del ybar EARTH PRO 115/118; preste atención a
las indicaciones en la etiqueta del ybar para el correcto posicionamiento según el altavoz
a instalar (WIND PRO 212 o WIND PRO 215).
Fije las pletinas al ybar utilizando los cuatro pasadores de sujeción incluidos.
Coloque el altavoz WIND PRO 212 o 215 a instalar introduciendo las cuatro pletinas en los
alojamientos del mismo; je con los cuatro pasadores de sujeción.

20
CONNECTION KIT FLY EP/WP
Utilice Connection Kit Fly EP/WP también para sujetar entre sí dos altavoces WIND PRO
212/215 apilados.
¡ATENCIÓN! Asegúrese de que los pasadores estén introducidos y bloqueados correctamente.
No retire los pasadores cuando el sistema esté levantado/colgadoy en movimiento.
