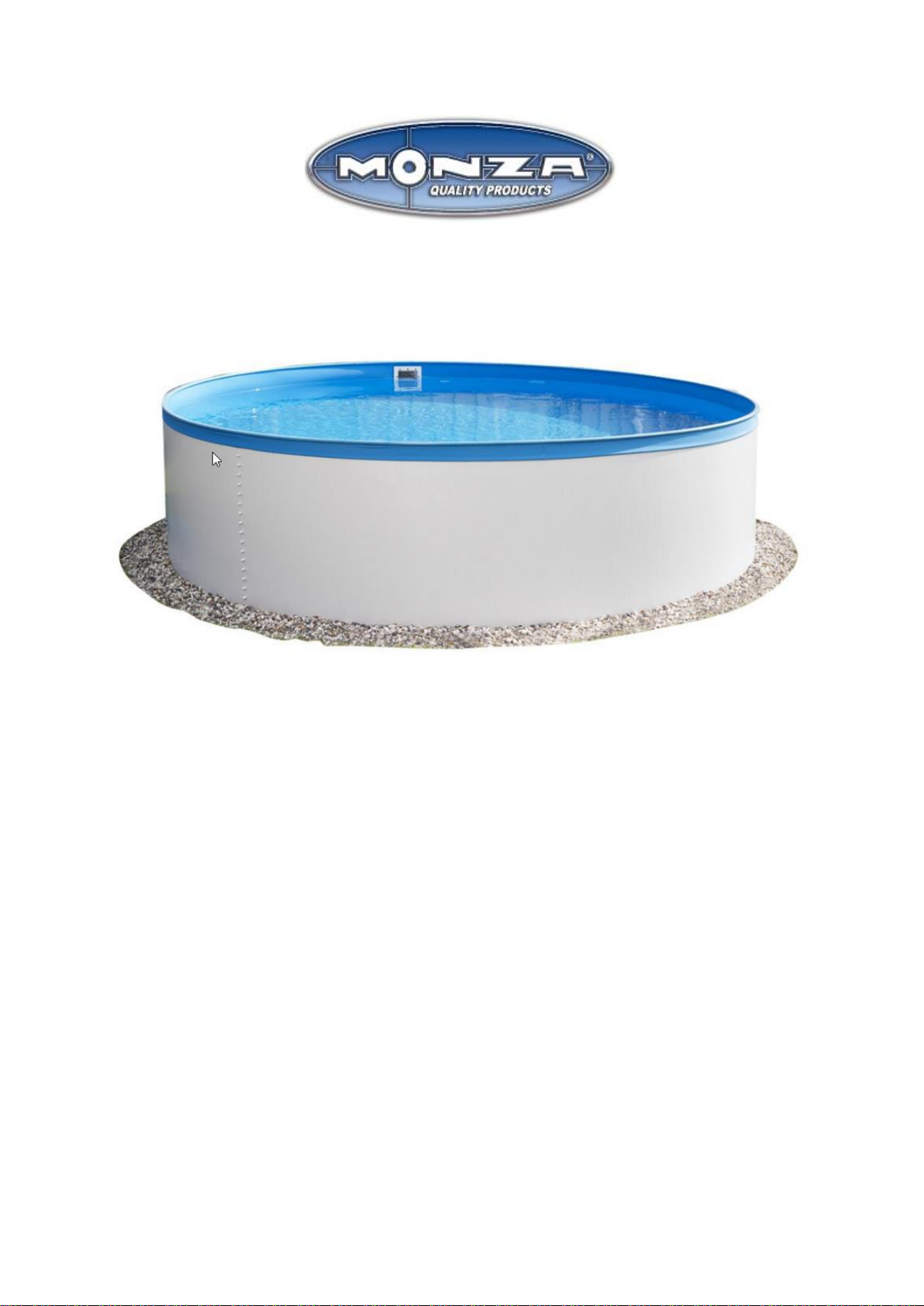

MONZA Splasher SP3509 User manual

Artikelnummer: OD 060362 OD 060363
Modelnummer: SP3509 SP4609
ZWEMBAD
HANDLEIDING

VEILIGHEIDSVOORSCHRIFTEN
- Vergeet niet dat veiligheid het belangrijkste is bij het opzetten van uw zwembad. Veiligheid heeft
voorrang boven het decoratief voorkomen. Niet leunen, springen, zitten of rechtstaan op de wand,
noch stappen op de boven profielen. Dit zwembad werd hiervoor niet ontworpen.
- Nooit in het zwembad duiken of springen van een ladder of van de boven profielen. Het zwembad
is niet diep genoeg om zonder risico’s te springen.
- Geen gebruik maken van het zwembad onder invloed van alcoholische dranken, medicijnen of
drugs.
- Geen tafels, stoelen of andere voorwerpen plaatsen in de buurt van het zwembad om te vermijden
dat kinderen toegang hebben tot het zwembad.
- Geen glijbaan plaatsen over de zwembadwand.
- Niet werken aan elektrische toestellen met een nat lichaam om elektrocutie te vermijden. Verzeker
uzelf ervan dat deze voorzien zijn van een schakelaar met aardleiding.
- Indien uw zwembad overdekt is met een afdekzeil, verbied kinderen te spelen en te lopen op dit
zeil.
- Bestem een plaats voor de in- en uitgang van het zwembad en verwijder alle onzuiverheden en
hindernissen om kwetsuren aan blootvoetse mensen te vermijden.
- Geen gaten in de staalwand en liner maken voor het installeren van licht of andere elementen. Het
niet opvolgen van dit voorschrift, zou een overstroming tot gevolg kunnen hebben zowel als ernstige
verwondingen en materiële schade.
- Geen gebruik maken van het zwembad bij nacht of bij gebrek aan licht.
- Laat kinderen nooit zonder toezicht in het zwembad. Zorg er altijd voor dat minstens 1
verantwoordelijke volwassene ten alle tijden op alle kinderen let. En op diegenen die niet weten
hoe te zwemmen.
Belangrijk : het water van uw zwembad moet steeds helder zijn zodat de baders de diepte kunnen
inschatten.
- Raadpleeg een elektricien of uw stroomleverancier over de normen die van toepassing zijn ter
plaatse en volg deze op.
- Als uw zwembad voorzien is van een ladder, volg dan de handleiding en veiligheidsvoorschriften die
hierin vermeld staan. Het gebruik van een ladder is verplicht om in en uit het zwembad te stappen.
Verwijder de ladder als het zwembad niet in gebruik is en berg ze op in een plaats die ontoegankelijk
NL

is voor kinderen. De ladder moet steeds op een stevige grond geplaatst worden en stabiel staan. De
ladder mag maar door één persoon tegelijkertijd in gebruik zijn. Richt de ladder naargelang de in- en
uitgang van het zwembad. Gebruik de ladder nooit voor andere doeleinden.
- Als uw zwembad voorzien is van een filter, verzeker uzelf er dan van dat het zwembad met water
gevuld is en de filter juist geïnstalleerd is (volgens de handleiding) voordat u de filter aansluit.
Gedurende het badseizoen moet de filter dagelijks in werking gezet worden en tenminste éénmaal
het water vernieuwen per dag.
- Controleer regelmatig de onderdelen van uw zwembad om mogelijke beschadiging op te sporen.
Verzeker uzelf ervan dat alle onderdelen goed bevestigd zijn. Vervang de beschadigde onderdelen
steeds door originele onderdelen
- Dit zwembad is ontworpen alleen voor privégebruik.
Veiligheid / voorkom ongelukken !
Voorkom mogelijke ongelukken en wees voorbereid ! Opletten en handelen : houd kinderen
constant in de gaten ;- benoem één verantwoordelijke voor de veiligheid ; versterk het toezicht als
er zich meerdere badgasten in het zwembad bevinden ; beschik over een uitrusting van
zwembanden en zwemvesten voor diegenen die niet kunnen zwemmen ; leer uw kinderen zo jong
mogelijk zwemmen ; maak nek, armen en benen nat vooraleer het water in te gaan ; wees op de
hoogte van EHBO-technieken ; verbied duiken en springen in aanwezigheid van kinderen ; verbied
rennen en wilde spelletjes rondom het zwembad ; verbied de toegang tot het zwembad aan
kinderen zonder zwemvest of armbandjes die niet kunnen zwemmen en zonder begeleiding zijn; -
laat geen speelgoed achter in nabijheid en in het zwembad zonder begeleiding ; houd het water
voortdurend helder en gedesinfecteerd ; bewaar de producten voor het onderhoud van het water
buiten het bereik van kinderen ;
Het niet respecteren van deze veiligheids- en onderhoudsvoorschriften kan ernstige risico’s
veroorzaken.
LEES DE VOORSCHRIFTEN VOOR HET OPZETTEN VAN HET ZWEMBAD ZORGVULDIG DOOR

ENKELE RICHTLIJNEN VOOR HET OPZETTEN VAN UW ZWEMBAD
1) Neem uw tijd en lees aandachtig de volgende instructies door voordat U met de installatie van het
zwembad begint. Volg alle instructies op.
2) Dit zwembad is ontworpen om gemakkelijk geïnstalleerd te worden. Het eindresultaat en de lange
levensduur van uw zwembad hangen af van de aandacht en de zorg die U toewijdt aan de montage
en van de correcte opvolging van deze handleiding.
3) Verifieer de normen die plaatselijk in kracht zijn en vraag een bouwvergunning aan indien nodig.
4) Denk eraan dat uw zwembad een groot reservoir is. Als het te vol is, zou de waterdruk de wand
kunnen doen buigen en bijgevolg een overstroming, ernstige verwondingen en materiële schade tot
gevolg hebben.
5) Dit zwembad bevat een grote hoeveelheid water. U kan het gewicht van uw zwembad berekenen
door de inhoud in liters om te zetten in kilogram (1 liter is gelijkwaardig aan 1 kilogram.
6) Rangschik de onderdelen van het zwembad en zie eerst na welk gereedschap U nodig heeft
voordat U met de montage begint.
7) Wij raden U aan het zwembad op te zetten met tenminste twee volwassen personen.
HOE BEPAALT U DE BESTE PLAATS VOOR HET ZWEMBAD
Kies eerst en vooral de geschiktste plaats voor uw zwembad uit op uw grondvlak. Bepaal een plek
waarop zo min mogelijk moet worden gegraven voor de nivellering van het terrein Het zwembad
moet op begane grond geïnstalleerd worden. Het zwembad moet op een stevige grond geplaatst
worden. Plaats het zwembad dichtbij een afwateringspunt om overstromingen te voorkomen ingeval
zich een breuk voordoet.
Het zwembad moet perfect horizontaal staan. Is dit niet zo, dan kunnen de liner en de stalen wand
beschadigd en zelfs mensen gekwetst worden. Installeer dit zwembad nooit op een balkon, dak,
garage, terras of op een oppervlakte die niet plat en stevig genoeg is. Houd rekening met het
gewicht van het zwembad en de geschiktheid van de uitgekozen plaats.
Verwijder wortels en onkruid op de uitgekozen plaats. Verwijder alle stenen die op of onder de
oppervlakte liggen. Hierdoor kan er namelijk schade veroorzaakt worden aan de liner. Het gras
onder de liner zou kunnen rotten en een onaangename reuk verspreiden. Plaats uw zwembad niet
op grond die behandeld geweest is met onkruidverdelgende middels of andere chemische
produkten. Vermijdt ook grond waar veel gras groeit. Het gras kan de liner doorboren. Plaats uw
zwembad niet op moerasgrond, teer, grint of hout. Een horizontale, stevige en dichte grond is de
beste basis voor uw zwembad.
Plaats uw zwembad niet te dicht tegen uw huis, maar om veiligheidsredenen op een plaats die
zichtbaar is vanaf uw huis. Plaats uw zwembad op tenminste 6 meter afstand van stopcontacten.
Nooit het zwembad onder stroomlijnen plaatsen. Voordat U in de grond begint te graven om deze

waterpas te maken, zie eerst na of er elektrische kabels, telefoonlijnen of leidingen onder begraven
zijn.
Bomen en hun bewoners (vogels, insecten, …) zijn niet de beste vrienden van zwembaden.
Vallende bladeren, takken en hars kunnen een duurzaam probleem betekenen voor wat de
helderheid van het water betreft. Als uw zwembad over een filter beschikt, gelieve deze regelmatig
te gebruiken. Hoe verder de bomen van het zwembad staan, des te beter.
MONTAGE bij verschillende weersomstandigheden:
Het zwembad niet opzetten bij winderig weer. De staalwand kan moeilijk gehandhaafd worden bij
wind en zou kunnen vallen en beschadigd worden. Gebruik een grondzeil onder de liner om deze te
beschermen tegen slijtage als gevolg van de wrijving tegen de grond veroorzaakt door de waterdruk.
NIVELLERING van de oppervlakte waar het bad komt te staan
Mogelijkheid 1.-Maak een platform klaar van beton. Het platform moet even groot zijn als de
oppervlakte van uw zwembad plus een marge van 30 cm.
Mogelijkheid 2. Nivelleer de grond zelf zoals volgt: a) Steek een staak in de grond ongeveer in de
helft van de uitgekozen plek. Bind er een koord aan van ongeveer dezelfde lengte dan de straal van
uw zwembad en teken een cirkel. Het laagste punt uitkiezen in de cirkel. b) Met behulp van een
rechte lat, de hele oppervlakte vlak maken ter hoogte van het laagste punt. In geval van nivellering,
nooit aarde bijvoegen, altijd weggraven waar er teveel is. Plaatst een fijne laag gezeefd zand over
genivelleerde oppervlakte. Maakt opnieuw gelijk
MONTAGE VAN DE BODEMRAILS
Pak alle benodigde onderdelen uit. Bevestig de rails aan elkaar mbv connectors.
Belangrijk: laat ca 1,5cm ruimte tussen de 2 eindrails zoals gestoond in stap 3. Vervolg de zelfde
stappen voor 14 rails .
MONTAGE VAN DE WAND
Voor uw eigen veiligheid is het gebruik van handschoenen tijdens het opzetten zeer belangrijk. Het is
mogelijk dat sommige kanten van de wand scherp zijn. In dit geval, kunt u deze een beetje vijlen met
schuurpapier of een vijl. De stalen wand niet vouwen gedurende de installatie. Voorzichtig uitrollen.
Leg een stuk karton onder de stalen wand zodat deze gemakkelijker uitgerold kan worden. Hierdoor
wordt ook vermeden dat de wand beschadigd wordt door de grond en bijgevolg begint te roesten.
De profielen niet vouwen gedurende de installatie. Belangrijk: zorg dat de opening vd skimmer zich
aan de bovenkant van de wand bevindt als deze rechtop staat. Als de wand in de rails is geplaatst
kunt u de uiteinden aan elkaar bevestigen.

Let op : de lengte van zowel de onder als de bovenrail moet
aangepast worden aan de zwembadrand. U kunt daarvoor het best een ijzerzag gebruiken (zie tekening)
Schroef de wand met de moeren en sluitringen aan de buitenzijde van de wand. Draai als alle
schroeven geplaatst zijn alles goed vast. Bevestig de plastic kap om de schroeven te beschermen
Voordat u verder gaat: verzeker u zelf ervan dat het zwembad waterpas staat Waarschuwing: een
zwembad dat niet waterpas staat kan in elkaar klappen en veel schade veroorzaken!
BESCHERMING VAN DE LINER:
Aan de binnenzijde van de liner dienen de schroeven te zijn voorzien van een strip die tegen de
zijwand geplakt wordt. Dit om de schroeven te beschermen tegen het water.
GRAVEL
Een kleine laag gravel voorkomt dat de liner onder de zijwand uitgedrukt wordt..
Zorg voor hele fijne gravel zonder steentjes en leg deze rondom het zwembad.

INSTALLATIE VAN DE LINER
De liner is het meest delicate onderdeel van het zwembad. Gebruik geen mes om de verpakking van
de liner af te halen (om beschadiging te voorkomen). Verzeker uzelf ervan dat de liner niet
beschadigd is. Bevestig de liner in het zwembad (werk van het midden naar buiten). Gebruik
klemmen (of wasknijpers) om de liner aan de wand te bevestigen (tijdelijk)
Vul het bad met ca 2cm water en veeg de vouwen zover mogelijk glad. Herhaal het proces nogmaals
met ca 25cm water in het bad. En zorg ervoor dat de liner niet te strak over de rand bevestigd is.
De liner kan naarmate het bad verder gevuld is steeds aan de rand aangepast worden.
Het water mag niet hoger dan 15cm van de rand komen.
INSTALLATIE VAN DE LADDER
De ladder heeft een max draaggewicht van 85kg

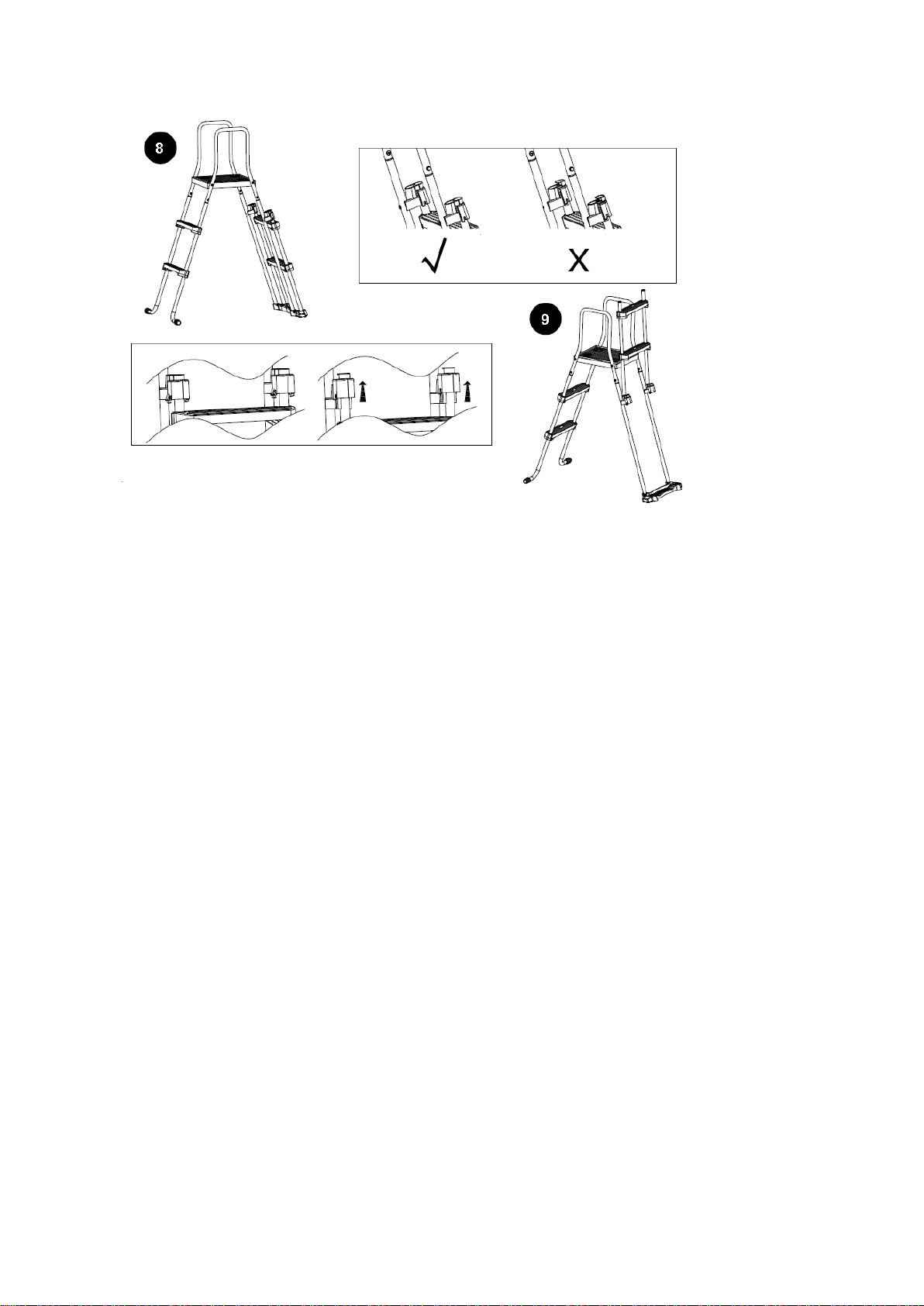

Volg de tekening voor de installatie van de ladder, te starten met de traptredes

No
Name
Material
QTY
1
M6x30 bolt
SUS304
4
2
M6 washer
SUS304
4
3
M6 cap nut
SUS304
4
4
Step
PP
4
5
M6 lock nut
SUS304
10
6
M6x40 bolt
SUS304
2
7
Bracket
Coated steel
2
8
Studdle
Coated steel
2
9
Foot bar
Coated steel
4
10
Lock
PP
2
11
M6 nut
SUS304
4
12
Handrail
Coated steel
2
13
Sitting platform
PP
1
14
M6x45
SUS304
12

SLANG EN SKIMMER AANSLUITING
Montage van de water in-outlet slang connector
Volg de zwembadhandleiding voor het uitsnijden van gaten voor de inlet/outlet en skimmer
Vul het zwembad met water tot min 6 cm onder het uitgesneden inlet/outlet.
Schroef de inlet connector kit door de wand, zorg dat de hele schroefdraad is voorzien van pakking
teflon tape
Bevestig de onderdelen (diagram 2)
Om het water te stoppen schroef de plug (p8613)in de achterkant van de connectorkit (diagram 3)
Belangrijk: als het filtersysteem gebruikt wordt dient de plug verwijderd te worden om doorstroom
van het water te garanderen.
Waarschuwing: nooit de skimmer en in/outlet sets installeren zonder eerst het zwembad te vullen.
Door te vullen met water zal de liner uitzetten en staat de liner strak op de juiste plaats
Om lekkages te vermijden na 48 uur nogmaals alle schroeven vastdraaien.
Montage skimmer
Vervolg het vullen van het zwembad tot ca 5cm onder de onderste rand van de skimmer.
Zorg dat het skimmergat is uitgesneden volgens de zwembadhandleiding. Plaats dichting p6779 en
skimmer behuizing p6777 tegen de buitenwand. In lijn met het uitgesneden skimmergat aan de

binnenzijde plaats dichting p6779 en p6778 afdekplaat. Schroef deze voorzichtig vast door de liner,
schroef niet te vast.zorg dat de behuizing (skimmer) goed uitgelijnd (waterpas ) bevestigd is.
Beschadig de liner niet (maak geen extra schroefgaten)
schroef de plug in de skimmer om water weg te laten lopen. (zie diagram 5) . Indien het
filtersysteem gebruikt wordt moet de plug verwijderd worden.
Plaats het mandje in de skimmer en bevestig het deksel. Gebruik teflon tape ter afdichting van de
connectordraad (p6782) en bevestig deze aan de skimmer.
Bevestig de sluisdeur in de voorkant ( skimmeromlijsting) (p6778) Check of er geen lekkage
plaatsvind. Sluit de filterpomp aan (volgens pomp instructies)
De slangbevestiging (p6774) kan gebruikt worden voor evt. reinings- stofzuigerslangen.
Indien alles goed aangesloten alle schroeven nogmaals nalopen en aandraaien (let op niet te strak
aandraaien om schade te voorkomen)
Item
Part
No.
Description
Qty
01
P6774
Hose
attachment
1
02
P6775
Cover
1
03
P6776
Basket
1
04
P6777
Skimmer
housing
1
05
P6778
Weir
1
06
P6779
Gasket
2
07
P6780
Face plate
cover
1
08
P6781
Screw
ST5.5x25
10
09
P6782
Skimmer
connector
1
10
P6784
Inlet
connector
kit
1
11
P6785
Teflon tape
1
12
P6813
Stop water
plug
2

HET ZWEMBAD VERDER VULLEN
Alvorens het zwembad verder af te vullen dienen nogmaals alle schroeven aangedraaid te zijn .
Verzeker uzelf ervan dat er geen lossen delen meer zijn ( in en om het zwembad). Het zwembad is
vol indien er nog ca 15cm over is tot aan de rand van het zwembad.
ONDERHOUD EN GEBRUIK VAN UW ZWEMBAD
Onderhoud van het water Alle zwembaden hebben een chemisch onderhoud nodig zodat het water
ontsmet en helder blijft. Neem contact op met een plaatselijke specialist in chemische producten. De
behandeling hangt af van de streek en van de kwaliteit van het water in elke streek. Een goed
chemisch onderhoud geeft als gevolg zuiver water.. Voeg een eerste onderhoudsdosis van chloor toe
binnen de 24 uur na het vullen van uw zwembad. Voeg nooit chemische producten rechtstreeks aan
het water toe. Alle producten moeten eerst opgelost worden in water vooraleer Ü ze toevoegt. Zo

niet, dan kan de liner zwaar beschadigd worden. Het is eenvoudiger om het water te onderhouden
dan vuil water helder te maken. Maak veelvuldig gebruik van uw filter. Stel uw filter tewerk als er
geen baders in het zwembad zijn. Minstens één keer per week het pH- en chloorgehalte nakijken.
Regelmatig :
a) Analyseer de pH van het water en indien nodig, pas het aan tussen 7,2 en 7,6.
b) b) Analyseer het chloorniveau en pas het aan tussen 0,5 en 2 gr per m3.
c) c) Verwijder bladeren en insecten uit het water.
Waarschuwing voor het opbergen van chemische producten : Houd rekening met de volgende
veiligheidsvoorschriften als U met chemische producten tewerk gaat. Lees aandachtig het etiket en
volg de instructies. 1) Gebruik handschoenen om handen en een masker of bril om de ogen te
beschermen. 2) Niet roken in de nabijheid van chemische producten 3) Was uw handen en gezicht
na elk gebruik van chemische producten. 4) Bewaar chemische producten op een droge plaats en uit
de zon. 5) Verpakkingen niet openlaten. Onmiddellijk sluiten na gebruik. 6) Houd chemische
producten uit het bereik van kinderen. 7) Werp lege verpakkingen weg. 8) Verander verpakking van
chemische producten niet. 9) Verwijder etiketten van de verpakkingen niet. 10) Meng chemische
producten niet 11) In geval van regen, verhoog het chloorniveau 12) Indien U het zwembad bijvult,
controleer opnieuw het chloor en ph niveau. 13) Ventileer de opbergplaats van chemische
producten goed.
Onderhoud van uw zwembad :.
1. Liner : Controleer regelmatig of er lekkages zijn
2. Wand: a. Houd de wand steeds schoon met neutrale zeep. Geen schurende of chemische
middelen gebruiken. b. Verwijder gemorste chemische produkten onmiddelijk. c. Bedek de
schroeven met een laag buitenvernis. d. Controleer regelmatig alle stalen elementen, tenminste één
keer per seizoen, om roest op te sporen. e. Werk met antiroestmiddel alle schrammen en roest bij. f.
Verlaag na elk seizoen het waterniveau 30 cm.
Verwijder de bovenkant van de liner en controleer of er verroestingen zijn op de wand. g. Wat de
filter betreft, let in ‘t bijzonder op lekkages vooral bij de wateruitlaat opening. Lekkages moeten
onmiddellijk hersteld worden.
Overwintering: Indien U het zwembad niet afbreekt gedurende de winter, gelieve deze richtlijnen
op te volgen op het einde van het seizoen. Voor de overwintering, het water in het zwembad laten.
Laat nooit een opzetzwembad zonder water buiten opgezet staan. Verlaag het waterniveau tot juist
onder de skimmeropening. Het zwembad beschermen tegen vries met een afdekzeil. Een boei of
oplaasbaar artikel onder het afdekzeil steken. Hiermee wordt vermeden dat het afdekzeil in het
water valt. Laat meerdere lege plasticflessen op het water drijven om te vermijden dat het water

toevriest. .Controleer alle koppelingen en schroeven. Verzeker uzelf ervan dat de staalwand zich nog
steeds in de bodemrails bevinden. Verzeker uzelf ervan dat de schroeven goed vast zijn. Controleer
roestplekken . Werk alle schrammen en roestplekken bij met antiroestverf. Controleer de liner
Verzeker uzelf ervan dat de bovenkant van de liner stevig vastzit met de U-profielen. . Zoek
mogelijke lekkages . Verzeker uzelf ervan dat de liner niet beschadigd is. Lekkages kunnen
belangrijke schade veroorzaken aan uw zwembad gedurende de winter. Verwijder alle accessoires
van het zwembad (ladder inbegrepen). Reinig de ladder met water en neutrale zeep. Verwijder alle
onzuiverheden. Reinig alle andere accessoires met water en neutrale zeep. De filterpomp losmaken
van het zwembad. Deze uitwendig reinigen met water en neutrale zeep. Lees de handleiding van uw
filter voor verdere richtlijnen. Gedurende de winter, moet het water tot op ongeveer 75 mm onder
de skimmeropening blijven. Het water mag de skimmeropening niet binnenlopen. Verwijder alle
slangen van de skimmer en terugvoerklep. De uitlaatklep van de skimmer moet vrij blijven zodat
overvloed van water onmiddelijk geëvacueerd wordt.
Legen, demontage en opslag van het zwembad : Kijk eerst of uw filter de mogelijkheid heeft om
water af te voeren. Gebruik anders een dompelpomp. Houd rekening met de hoeveelheid water die
geloost moet worden. Het water zo dicht mogelijk bij een afvoer laten wegvloeien. Het lege
zwembad zorgvuldig laten drogen en afbreken in de tegenovergestelde volgorde. De onderdelen
niet beschadigen, breken of vervormen. Voordat U de onderdelen opbergt, let erop dat deze
helemaal droog zijn. Voordat U de liner opbergt, maak hem schoon met water en neutrale zeep
(gebruik geen chemische middelen om beschadiging te voorkomen). Verwijder alle plekken en
sporen van vuilheid aan beide kanten).Bewaar de liner apart of een droge plek waar deze niet kan
beschadigen. Berg de onderdelen van het zwembad op in dozen. Bewaar het zwembad op een droge,
vorstvrije plaats. Ingeval er onderdelen van uw zwembad beschadigd zijn, vervang deze
Aan het begin van het nieuwe seizoen, deze handleiding opnieuw doorlezen voor de tewerkstelling
van het zwembad en om problemen te vermijden bij het baden. a) Controleer dat alle accessoires
van uw zwembad (filter, ladder, etc.) zich in goede staat bevinden en juist werken. b) Indien nodig,
het zwembad leegmaken en de liner schoonmaken met water en neutrale zeep (bij voorkeur bij
weinig zon). De liner niet bij hoge zonnestand reinigen. Houd de wand en bodem nat. Laat het
product een tijdje inwerken en spoel dan af. c) Vul het zwembad als de liner schoon is. d) Voeg een
chloordosis toe aan het water. Als U langer dan een dag nodig heeft om het zwembad te vullen, pas
de dosis dan aan gedurende het vullen. e) Het pH-en chloorgehalte van het water analyseren en
deze aanpassen tussen 7,2 en 7,6.
De staalwand zwembaden zijn ontworpen om boven de grond geplaatst te worden. Er zal geen
garantie gegeven worden indien het zwembad (gedeeltelijk) ingegraven wordt. Aanbevolen wordt
een gespecialiseerd installateur in te schakelen indien u het zwembad toch ingraaft.

Onderdelenlijst
1. Bodem en top profielen 2x14st ((Ø4,60 = 2x 17 stuks), dienen nog aangepast te worden (zie
handleiding)
2. Kleine montage buisjes for profielen 56stuks (4.60 68stuks)
3. Afdekstrip 1stuk
4. Liner 1stuk
5 M6x11 schoeven 20stuks
6 M6 moeren 20stuks
7 M6 ring 20stuks
8 Beschermkapjes 20st
9 Zijwand voor zwembad 1stuk
10 Onderdelen voor ladder (zie handleiding, ladder)

UK Table of Contents:
Important information’s – parts lists
I. Necessary tools ..
II. Finding the right location for the pool ...
III. Inspecting the pool components
IV. Preparing the ground
V. Assembling the pool
VII. Installing the pool skimmerfilter
VI. Safety ladder
VIII. Return Nozzle and Permanently Mounted
Skimmer (not included) / Upgrading with an
external sandfilter system
IX. Concerning in-ground use of pool
X. Preparing for winter ..
XI. Waranty
Important
Carefully read the entire manual and safety information before you begin setting up the pool!
As well, make sure that the carton contains all the required parts. Use the checklist!
Parts List
1. Bottom and top profiles (identical), 2 x 14 pcs. (Ø4,60 = 2x 17 pcs) Must be adjusted - read manual
2. Small assembly tubes to bottom and top profiles, 56 pcs. (Ø4,60 = 68 pcs)
3. Strip to cover pool wall inside the assembly, 1 pc.
4. Pool liner 0.3 mm, 1 pc.
5. M6x11 mm screws, stainless steel, 20 pcs.
6. M6 nuts, stainless steel, 20 pcs.
7. M6 washer, stainless steel, 20 pcs.
8. Plastic caps for nuts, 20 pcs.
9. Pool wall, 0.3 mm steel, 1 pc.
10. Parts for safetyladder, see page 5.
Do NOT set
up the pool in
windy weather!

Safety Information
• Do not allow anyone to use the pool unless an adult is present.
• Never dive or jump into the water from the edge of the pool. Never sit or climb on the wall of the pool. The
top seat cover on the uppermost part of the pool wall is not designed for such loads.
• ALWAYS follow the installation and safety instructions.
• Make sure that both your swimming pool and the filter are installed as indicated in the manual.
• Do not allow horseplay in or around the pool.
• Never make any modifications to the pool’s construction or remove any parts from it. Always follow the
instructions in the manual.
• The ladder must be placed on a solid foundation and must always stand perfectly straight. The ladder can
only support one person at a time – and a maximum of 85 kg.
• Always face the ladder whenever climbing in and out of the pool.
• Never use the ladder for any purpose other than climbing in and out of the pool. Remove the ladder, when
the pool is not in use.
• Regularly check that all parts of the pool and ladder are intact and in working order. Replace any worn
parts, if necessary. Also make sure to tighten screws, nuts and bolts.
Prevent Drowning Accidents! Children must always be supervised.
The edges of the pool are not designed to be used as platforms from
which to jump or dive!
I. Necessary Tools
Make sure that you have within reach all the tools and materials needed to set up the pool: a shovel, a hoe, a
rake, a plank longer than the radius of the pool, the bottom cover for the pool as well as fine gravel.
You will also need a cord, wide tape, size 8 and size 10 spanners, clothespins, a utility knife, pliers, spirit le-
vel, flat-headed and Phillips screwdrivers, two marking pegs and spray-paint – or else sand or powdered lime
for marking. Before you prepare to set up the pool, we recommend that the supplied ladder be assembled.
Start by installing the ladder steps before the two sides of the ladder are finally assembled – see page 49.
II. Finding the Right Location for the Pool
The location selected for setting up the pool will greatly impact your subsequent satisfaction with it. It is ab-
solutely crucial that you select a solid and completely flat surface on which to set up the pool. The
pool must be COMPLETELY level!
Do not select a location near trees as this will present problems with fallen leaves in the pool.
Make sure that the selected location has access to electricity and water.
In the interest of child safety, it is recommended that the pool not be set up in locations to which children
have easy access.

III. Inspecting the Pool Components
We recommend that you ensure that you have the correct number of components before assembling the
pool. See the separate checklist at the front of the manual.
IV. Preparing the Ground
Place a marking peg in the middle of the location selected for the pool. Tie a string to the peg. The length of
the string must be equal to the radius of the pool, plus a recommended 25 cm. This way, the pool’s circumfe-
rence is displayed on the ground by having one move completely around the marking peg in the centre. Use
e.g. spray-paint or sand to mark out the circumference on the earth.
Important:
The base of the pool must be solid and 100% level!!!
Warning!
Do not fill the base with extra soil. It will result in a soft and unstable base when the pool is filled with water and thereby
exert a downward pressure on the base of many tonnes!
Instead, always dig and remove some soil so that the base is completely firm and level. The soft grassy surface shall
therefore always be removed if the pool is to be placed on a lawn.
For pool size ø3,50M use a spirit level taped to a plank two metres long in order to ensure that the base is level. Check in
several different locations that the base is level. For pool Ø4,60 M use a plank of two and a half metres long.
Finally, clear away the base thoroughly so that not only all the sod etc is removed, but also that all the small stones,
twigs, branches and roots are removed from the pool area.
We recommend that you always place a ground cover under the pool in order to minimize mechanical wear and tear to
the liner as well as to prevent it from being punctured by stones and roots coming from below. This also makes it more
comfortable to walk on the bottom of the pool. A ground cover typically consists of several pieces that are arranged so
that they overlap each other by 2 cm between the sections. At the final stage, any excess material is removed.

V. Assembling the Pool
1. Collection of the bottom rails
In the pool area, the profiles are connected into
a round bottom frame (use 14 of the profiles).
Fig. 1
Check that the circle is round and correctly placed in rela-
tion to the marking peg used in the base. It is very import-
ant to be certain that
the pool liner will subsequently be correctly positioned
(Fig 2).
Fig. 2
2. Assembling the Pool Wall
This requires a minimum of two adults, preferably more, as it can be very “tricky” to work with the pool wall at
this point. Therefore, you should never set it up under windy conditions.
Place the pool wall vertically on e.g. a piece of cardboard in the centre of the bottom frame. The wall is rolled
out clockwise and then placed vertically into the bottom rail the entire way around. Remember to check that
the pool wall is not being installed upside-down – the perforated part of the wall must be facing upward (not
illustrated). These perforations shall not be used for any purpose when the included surface pool pump is
used. The perforations are only important if you later wish to upgrade the pool with a sand filtration system
and a built-in skimmer on the pool wall.
NOTE that the length of both the bottom and top rails must be
adjusted on site for the pool wall. You therefore must saw a piece
of the bottom rail off in order to be able to assemble to pool wall.
Exercise caution at this point. Hold off on cutting a correspon-
ding piece of the top rail until the pool is finally assembled.
3. Closing the Pool Wall
You MUST use all the screws and bolts provided. You must not leave any
screw hole in the pool wall empty. Insert the screws from the inside and
tighten them with the washers and nuts on the outside. Place the plastic
caps over the nuts on the outer side of the pool wall.
4. Protection of the Liner
On the inside of the pool, the heads of the screws are covered with
the accompanying liner strip which is taped to the wall in order to
protect the pool liner from wear and tear (Fig. 3).
Fig. 3

5. Check the Work Completed So Far
Check one more time that the base of the pool is completely level and that
the pool wall forms a perfect circle in order to avoid problems from arising
in the subsequent installation of the liner. The latter can be done by mea-
suring the diameter across the pool. Any errors must be corrected immedi-
ately before continuing with the assembly.
6. Layer of Gravel on the Inside of the Pool (Fig. 4))
A small layer of gravel prevents the liner from being forced out under the
pool wall. Therefore, there should be a layer in the space between the
ground and the pool wall the entire way around. Use a gravel that does not
contain small stones. Ensure that the gravel layer surface is solid and level
the entire way around.
Fig. 4
7. Installing the Liner
The pool liner is the most important and most delicate part of the pool. When opening the liner packaging, it is therefore
important that you never use a knife or other sharp instrument. The liner should be kept separate when assembling the
pool in order to avoid any accidental damage to the liner caused by tools or metal edges.
Several people are needed for the installation. The liner can very well be set out and be heated by the sun’s rays before
being unfolded. This makes the material more flexible and easier to work with. The outdoor temperature should be bet-
ween 20 and 25 degrees when handling the liner. Never install a very cold liner or a liner whose temperature exceeds 25
degrees as different temperatures can easily warp the flexible liner material. This can affect the results of the assembly.
Check and see that there are no holes in the liner. Then spread the liner out as much as possible from the middle of the
pool and all the way around the pool wall. The rugged side of the liner should face upwards/into the pool.
N.B.: Do not use shoes when the liner is being spread
from the middle out to the pool wall!
The uppermost part of the sides of the liner is held in place
temporarily along the edge of the pool wall with clothespins
or pieces of tape.
Check that the seam between the liner’s bottom and sides is uniform along the length of the fixed gravel layer.
Check the diameter of your pool once more and at this point fill it with a maximum of 1-2 cm of water in the bottom of
the pool. No more than that! Adjust/pull the liner the entire way around the pool so that the wrinkles are smoothed out
as much as possible on the bottom and sides. This is best done by standing in the middle of the pool and smoothing the
liner outward toward the sides of the pool. Please note: This can no longer be corrected once the pool is subsequently
filled with more water!
Once the wrinkles in the bottom of the pool are minimized, it is then time to smooth out the wrinkles along the sides.
Make sure that the liner is not pulled too tightly up over the edge of the pool before the pool is filled. It is still possible to
tighten the liner slightly at a water level of approx. 30 cm, so hold off on attaching the top rail over the edge of the pool.
You can now fill the pool with more water. In the meantime, you should keep an eye out so that the pool does not lose its
round shape. Remove the clothespins and attach the top rail in place on the edge of the pool. The top rails are attached
in the same manner as the bottom rails and they should rest firmly in place the entire way around. The water line must
not be any higher than approx. 15 cm from the edge.
Any excess floor cover can now be removed/cut away.

VI. Safety ladder
A ladder is included with this pool.
The maximum load on the ladder is 85 kg.
Start by installing the ladder steps before the
two sides of the ladder are finally assembled
SUS304
SUS304
SUS304
PP
PP
PP
SUS304
SUS304
SUS304
SUS304
Coated steel
Coated steel
Coated steel
Coated steel
12
11
10
9
8
7
6
5
4
3
2
1
4
4
10
12
2
4
2
1
2
2
4
2
4
4
13
MATERIAL
NO. NAME QTY
14
M6 washer
M6 cap nut
step
M6 lock nut
M6x40 bolt
bracket
studdle
foot bar
M6 nut
handrail
sitting platform
M6X45
lock
M6x30 bolt
1 2 3
