INSTALLATIONINSTRUCTIONS

Professional Installation is Recommended

Technical Support

For Authorized Dealers - (800) 34-MOPAR

Hours: 9:00 a.m. - 6:00 p.m. EST Monday thru Friday

10:00 a.m. - 2:00 p.m. EST Saturday

1030782

REV.A

9/05 K6859675

Note: Both Factory RKE Keyfobs are required for

option programming & Driver’s Door Priority Unlock

feature must be enabled.

Jeep Liberty (KJ)

Security System

This device complies with part 15 of the FCC rules and with RSS-210 of the

industry Canada. Operation is subject to the following two conditions: (1) this

device may not cause harmful interference, and (2) this device must accept

any interference received, including interference that may cause undesired

operation.

This product was manufactured in environmentally friendly manufacturing

facility and may contain certain recycled materials. All materials meet or

exceed original specifications for quality and reliability.

Jeep Liberty (KJ)

Security System

Table of Contents

VEHICLE PREPARATION................................................................................4

MODULE PREPARATION................................................................................4

CUSTOM HARNESS INSTALLATION......................................................................5

SYSTEM PROGRAMMING.............................................................................8

OPTION BANK CHART..................................................................................10

SYSTEM TESTING........................................................................................11

REASSEMBLY.............................................................................................11

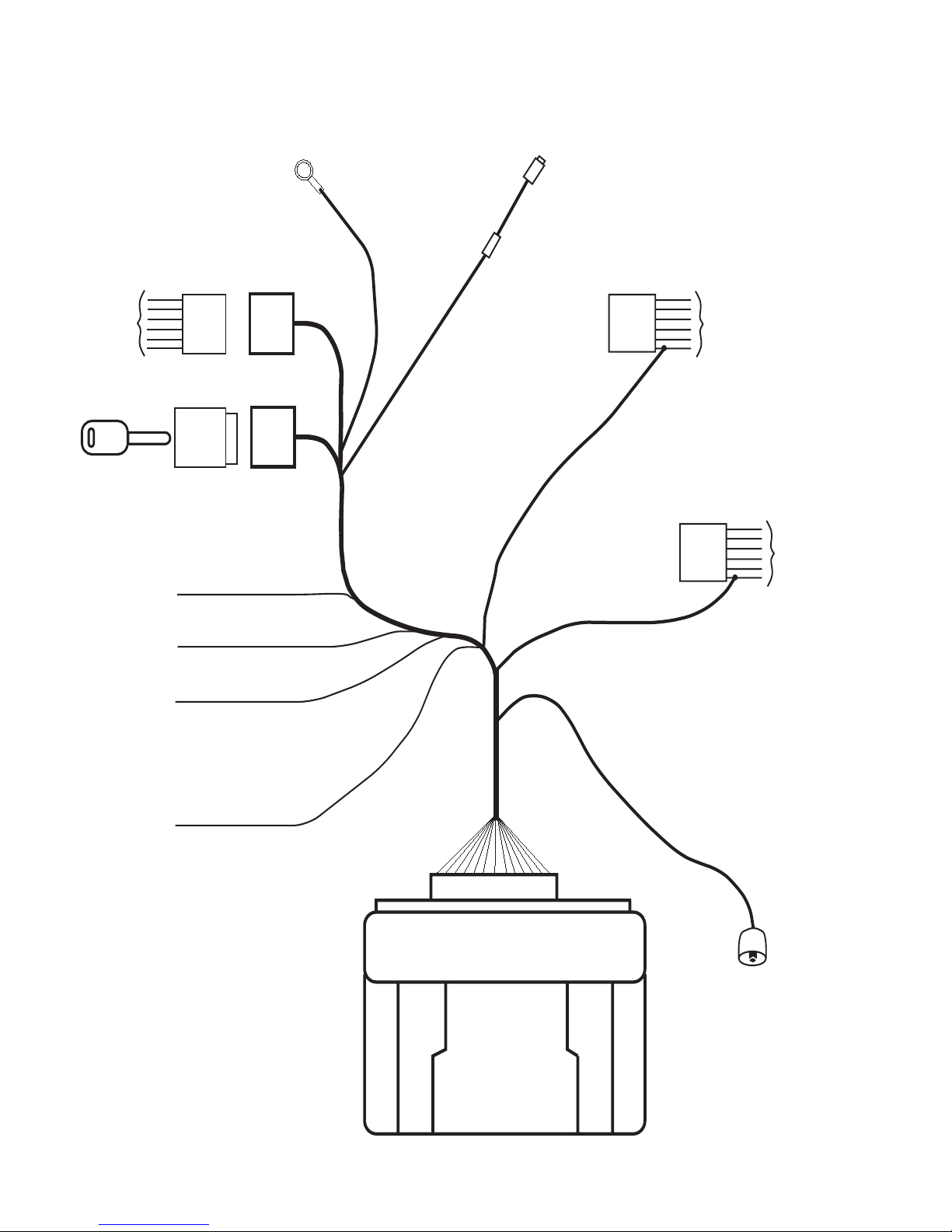

SYSTEM LAYOUT.........................................................................................12

123456789012345678901234567890121234567890123456789012345678901

2345678901234567890123456789012123456789012345678901234567890

123456789012345678901234567890121234567890123456789012345678901

Note: Both Factory RKE Keyfobs are required for

option programming & Driver’s Door Priority Unlock

feature must be enabled.

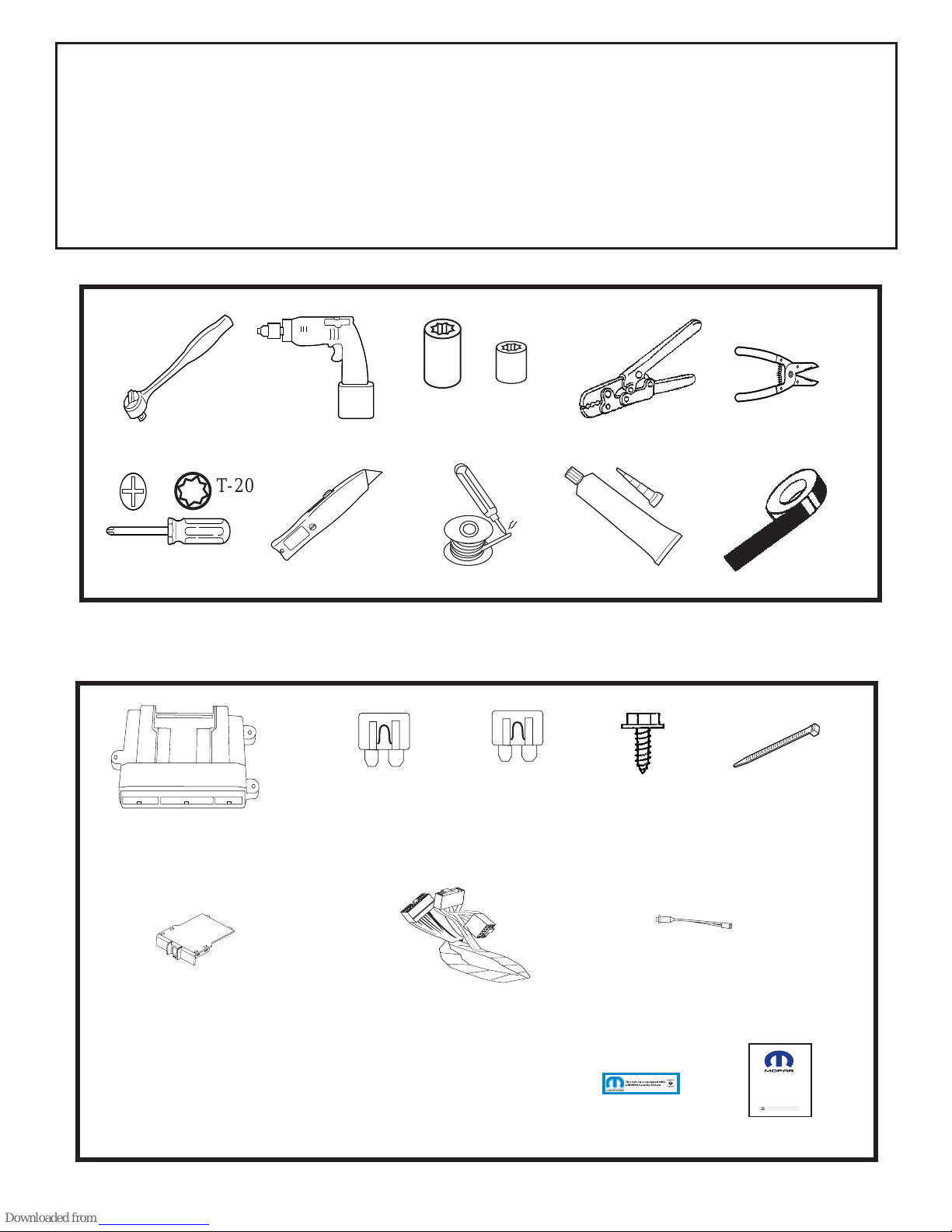

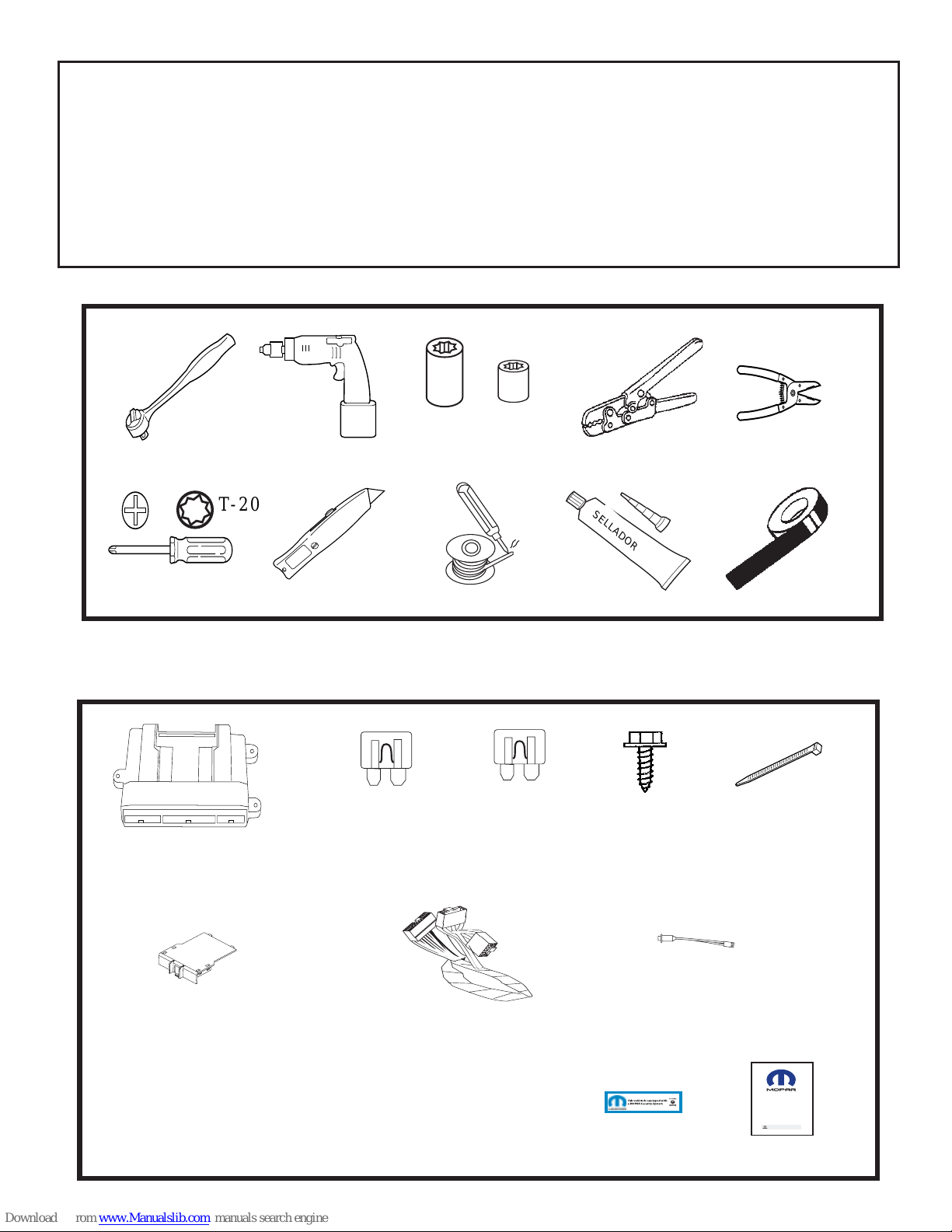

PARTS REQUIRED

Part Number 82209700

5A 1X 15A 1X 1X 5X

Owner's Manual

VehicleRemote Star t System

FeaturingPowerCodeTechnology

FortheUltimate inComfort, ConvenienceandSecurity

TOOLS REQUIRED

10mm 1/4”

RTV SEALENT

VEHICLEPREPARATION

1. Lower one or more of the passenger windows so the keys do not get locked

in the vehicle.

2. Disconnect and isolate the negative battery cable. The battery will need to be

re-connected before programming.

3. System installation requires 2 working factory RKE keyfobs for pro-

gramming options.

T-

12345

234

12345

T-20

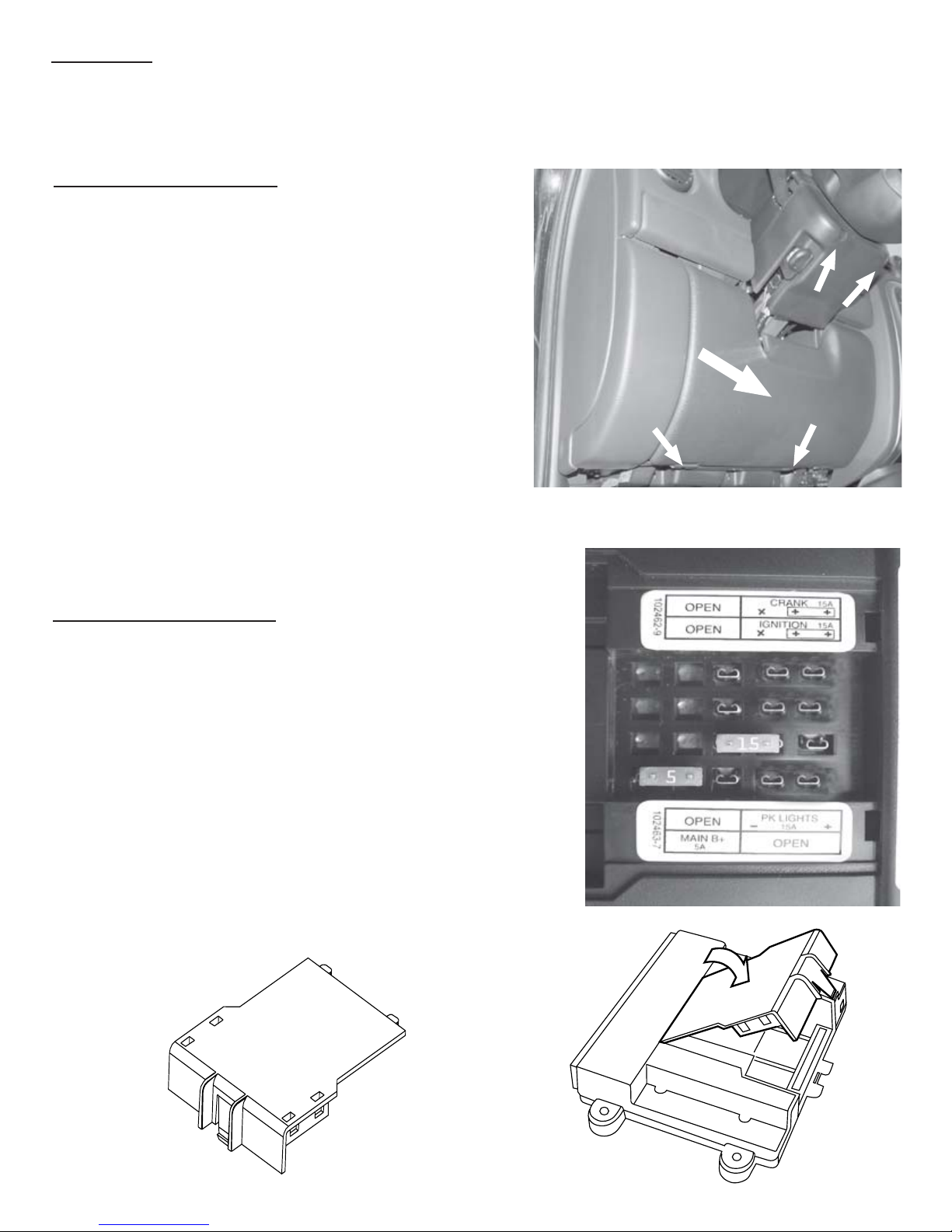

Vehicle Preparation

Remove driver’s side lower dash

panels, located directly under the

steering column and left kick panel.

A. Pull down lower dash & remove.

B. Remove (2) screws holding lower

under-dash panel & remove.

C. Gently pull to remove dash panel

on left side of dash.

D. Remove (2) screws on bottom of

steering column shroud.

E. Separate and remove steering

column shroud.

F. Gently pull up & remove driver’s sill

plate and driver’s kick panel.

Overview

The security module harness will interface with the existing ignition switch connec-

tor, horn, parking lights, power doorlock & door trigger connections and a ground

termination.

Module Preparation

Place fuses into the control module.

A. Observe fuse amperage ratings.

Place the 5 Amp fuse into the “Main

B+” location. Place the 15 Amp fuse

into the negative “PK LIGHTS”

location.

Install DNA into the control module

B. Insert DNA into the control module.

Ensure the DNA assembly snaps

completely in place and no circuit

board pins get bent while closing.

DNA

E. Locate the Pink/Red wire in pin #5 of

the grey 10-way multifunction switch

connector, found above the steering

column. Center-splicethe harnessYel-

low wire into this wire, following the

center-splice procedure.

ParkingLightConnection

B. Connect the harness 10-way female

connector to the vehicle’s ignition

switch.

C. Connect the harness 10-way male

connector to the vehicle’s 10-way

ignition connector previously removed

from the ignition switch.

Ground

D. Using a supplied 1/4” screw, secure the

black ground wire with ring terminal to

metal in left kick panel area as shown in

diagram.

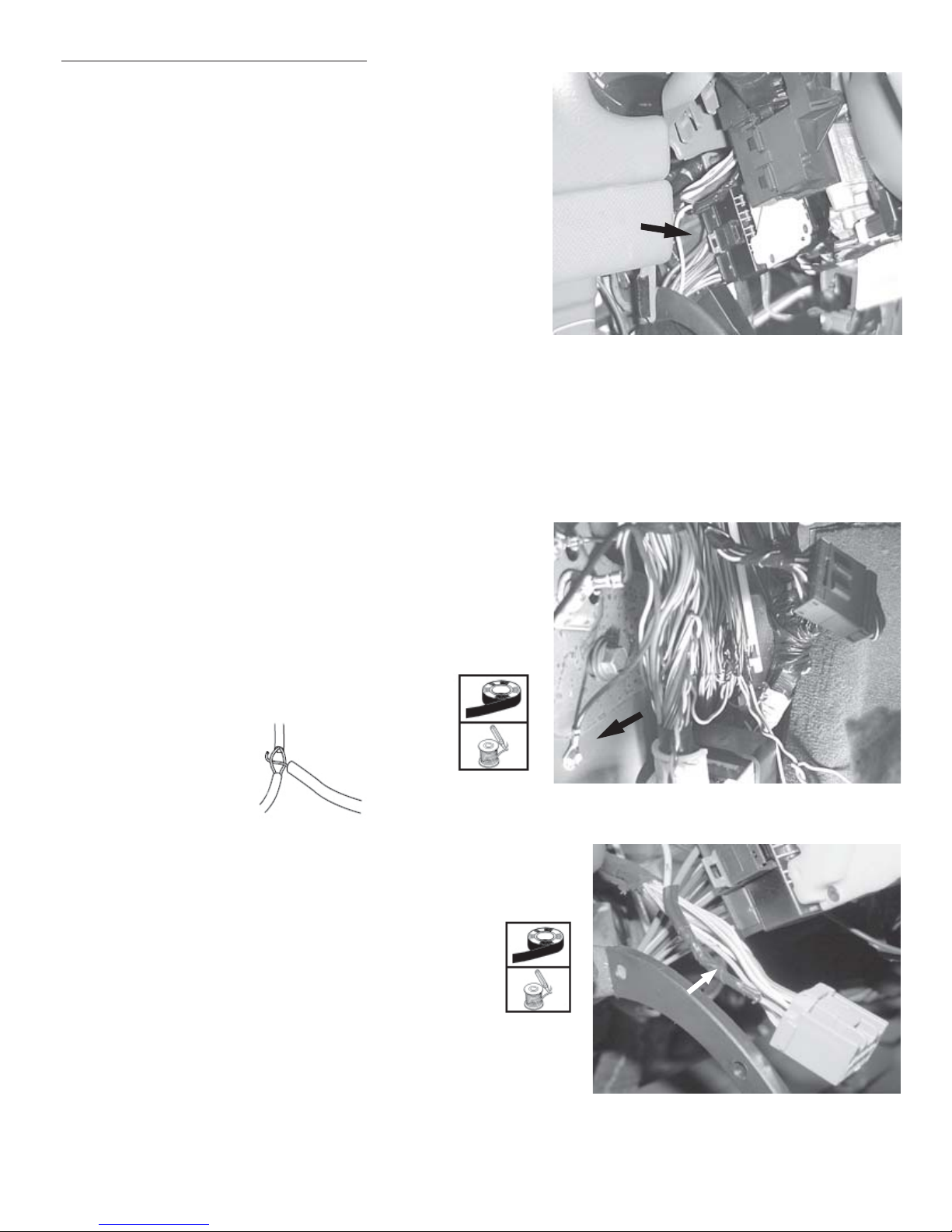

Custom Harness Installation

Ignition switch connector

A. Locate ignition switch connector, directly

behind the ignition switch. Release the

red secondary lock. While pushing on

main release, remove connector from

ignition switch.

Center-spliceProcedure

Arm Wire Connection

F. Locate the Tan/Dk Blue wire, found

in the harness in the left kick panel.

This wire will show +12v when the

doors are locked using the RKE

keyfob. Center-splice the harness

Lt Blue wire into this wire, following

the center-splice procedure.

Disarm Wire Connection

G. Locate the Tan/Lt Blue wire, found

in the harness exiting the driver’s

door jam boot. This wire will show

+12v when the driver’s door is

unlocked using the RKE keyfob

(first press). Center-splice the

harness Brown wire into this wire,

following the center-splice proce-

dure.

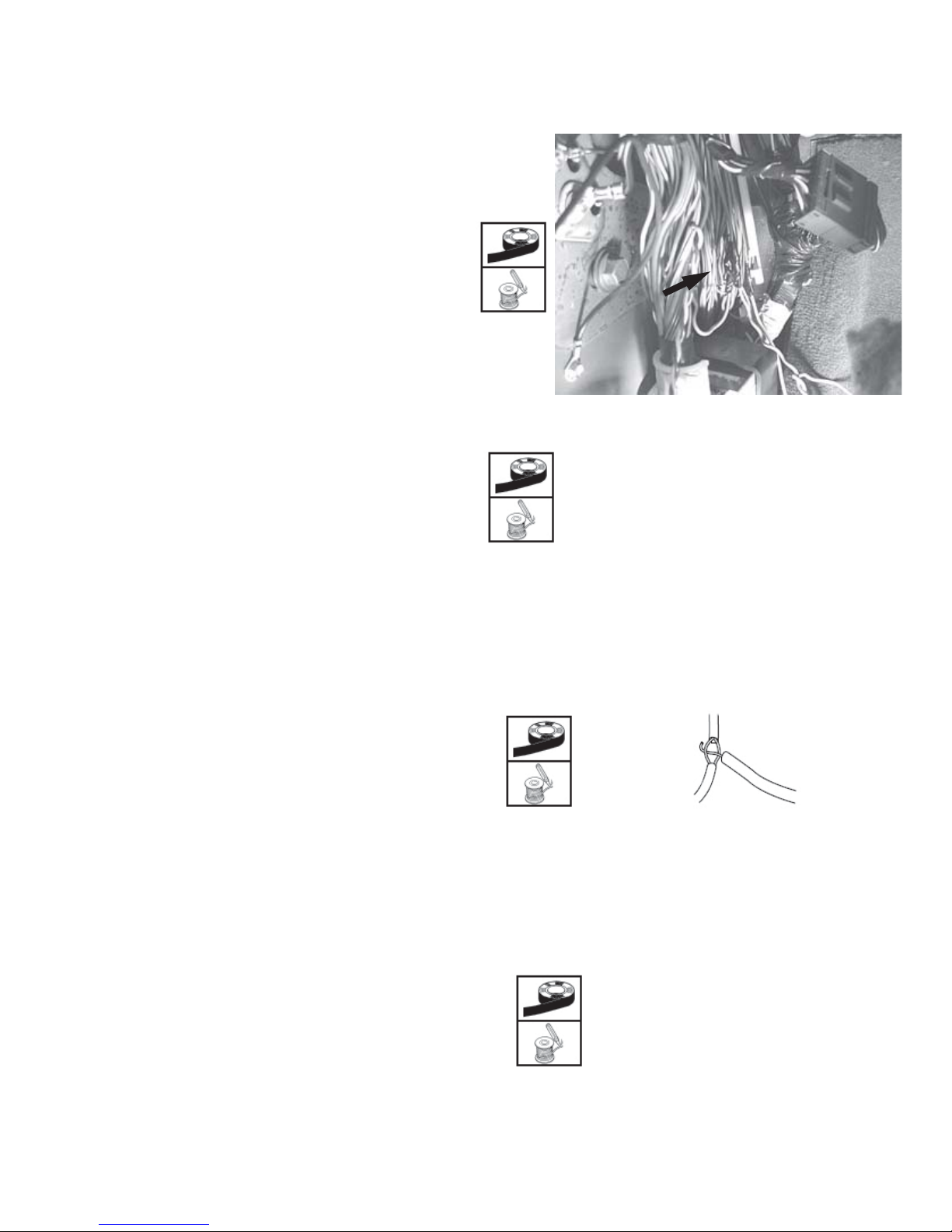

Unlock Sense Wire Connection

H. Locate the Tan/Yellow wire, found

in the harness in the left kick panel.

This wire will show +12v when all

the doors are unlocked using the

RKE keyfob (second press).

Center-splice the harness Lt Green

wire into this wire, following the

center-splice procedure.

Door Trigger Connection

I. Locate the Black/White wire, found

in the harness in the left kick panel.

This wire will show Ground when any

door is opened and the dome light

turns on. Center-splice the harness

White wire into this wire, following

the center-splice procedure.

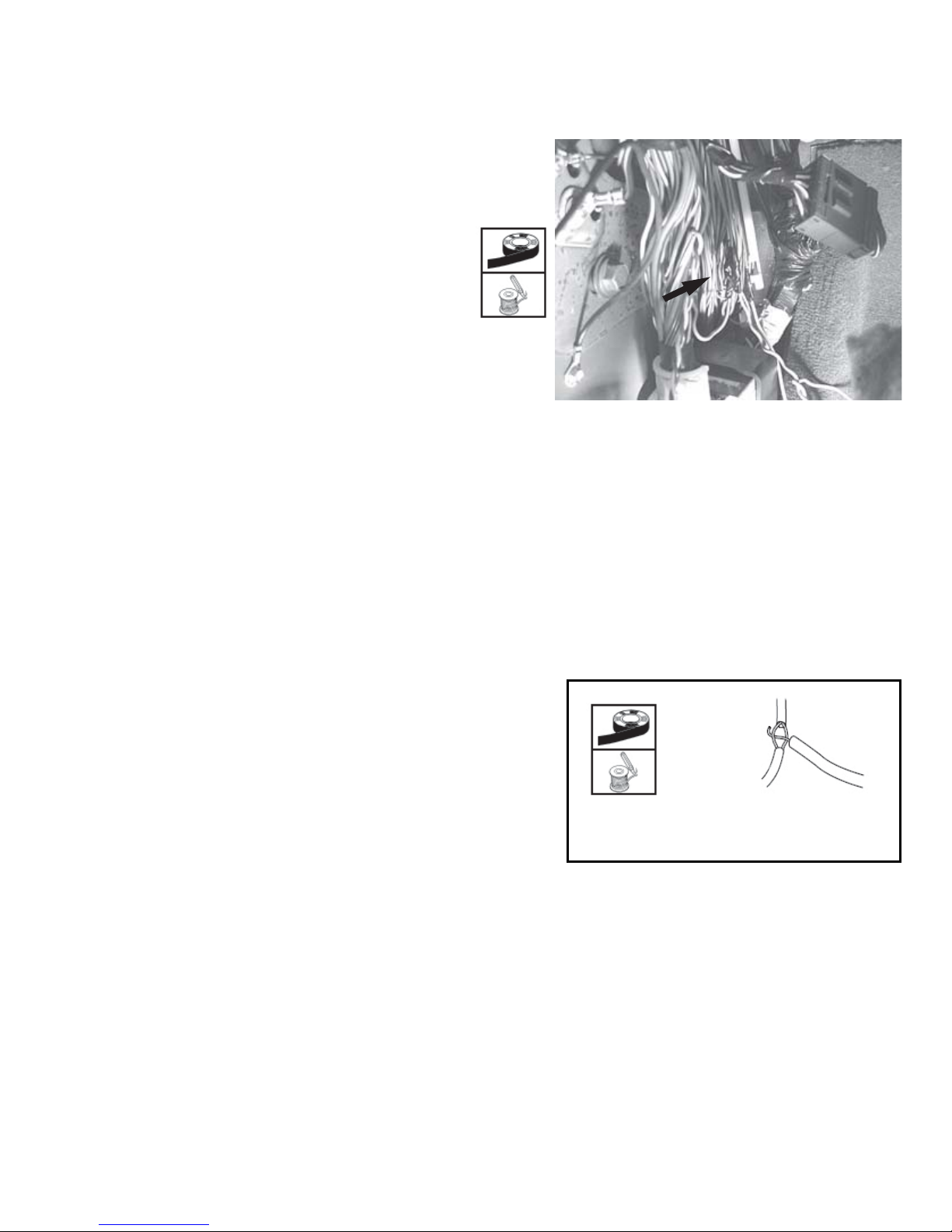

Center-splice Procedure

Power Door Lock Connections - Battery will need to be reconnected to

test wires

Left Kick Panel Harness

Security Module Connections

L. Connect the 24-way connector into

the PC-12 Security module.

Mount module

M. Using supplied wire ties, secure the

module to existing wire harnesses

and/or braces under the dash.

Status LED

J. Drill 9/32” hole in trim panel as shown

in diagram. Exact placement needs to

be determined before drilling. Ensure

there is nothing on the backside of the

panel and there is enough depth for the

LED when the panel is replaced. Once

drilled, feed the female connector and

LED through the opening and snap into

place. Route 2-pin harness from main

wire harness to LED mounting location

and mate connectors.

Horn Connection

K. Locate the Dk Green/Violet wire in pin

#2 of the 6-way white connector found

underneath the steering column.

Center-splice the harness Dk Green

wire into this wire, following the center-

splice procedure.

7AY

Option Programming.

The remote security system has several installer programmable options which

can be changed to accomodate different circumstances. In most cases, there

will be a need to change option settings (i.e. adjustment of shock sensor

sensitivity, horn pulse output duration, etc).

A. Open the driver’s door.

B. Turn the ignition to the “on” position.

C. Press and hold the programming/override button; After 10 seconds the

parking lights will flash 3 times indicating the system is now in learn

mode.

D. Release the programming button.

E. Press and release the programming button once more; The parking

lights will flash 4 times indicating the system has entered Option Bank 1.

System Programming

Notes:

1. Reconnect the negative battery terminal prior to programming.

2. System installation requires 2 working factory RKE keyfobs for pro-

gramming options.

3. Ensure Driver’s Door Priority Unlock feature is enabled for proper

operation of security system. Refer to vehicle’s Service Manual.

4. This system has 2 option banks. Bank 1 has 8 options, and Bank 2

has 4 options. Refer to the Option Bank Chart on page 10 for details.

To change the setting of an option:

A. Press the door trim “Lock” switch or, if the vehicle’s door lock feature is

non-functional with the ignition turned on, press the factory keyfob

“Lock” button (of the keyfob that is not in the ignition cylinder) to advance

to the desired option (refer to the Option Bank Chart).

The parking lights will flash a number of times indicating which option

is selected (i.e. Two flashes indicates that option number two has been

selected).

B. Press the door trim “Unlock” switch to change the setting of an option..

The status LED indicates the setting of the option; LED ON indicates

that the option is on, LED OFF indicates that the option is off.

C. To advance to Option Bank 2, at any point while in Option Bank 1, press

and release the programming/override button to advance to option bank

number two. The parking lights will flash 5 times indicating the system

has entered Option Bank 2.

To return back to Option Bank 1, press and release the programming/

override button once again (4 flashes).

Shock sensor setting: (Ensure module is mounted before adjustment!)

The “Lite-touch” and “Full shock” sensor settings are always the first and

second options, respectively, in Option Bank 1. To change the shock

sensor setting, follow these steps:

A. Make sure the driver’s window is rolled down.

B. Enter Option Learn Mode, Option Bank 1, as shown on page 8.

C. Go to option #1 for Lite-touch (parking lights flash 1 time).

D. Close all doors (wait for dome light to turn off).

E. Press the door trim “Unlock” switch to increase sensitivity and press the

door trim “Lock” switch to decrease sensitivity.

F. Test the shock sensor sensitivity (while in option learn mode) by

applying an impact with an open hand to the windshield. Caution -

make sure to remove articles of jewelry to avoid scratching or

breaking glass.

The parking lights will flash each time an impact is detected that is

greater than the current setting.

G. Once the desired Lite-touch sensitivity is achieved, open a door to

advance to the Full shock option by pressing the door trim “Lock” switch

or, if the vehicle’s door lock feature is non-functional with the ignition

turned on, press the factory keyfob “Lock” button (parking lights flash 2

times). Repeat steps D through F to set Full shock sensitivity.

H. Open a door to continue with “To change the setting of an option” on

page 8 (if necessary).

*If the horn does not honk when the systems is triggered, turn off Option #3 in

Option Bank #1.

Option Bank 1 – 4 flashes

1 – Lite-touch adjustment

2 – Full shock adjustment

3 – Horn pulse short/long*

On - Short output, Off - Long output...............................................................................On

4 – Selectable chirps

Enables arming/disarming confirmation chirps.........................................................On

5 – Silent choice................................................................................................................On

On – Confirmation chirp on second press of transmitter button

Off – Confirmation chirp on first press of transmitter button.

Requires option #4(above) to be ON............................................................................On

6 – Not used

7 – Optional alarm disable

Disables security functionality........................................................................................Off

8 – Noise control

Limits alarm trips to 5 per zone.....................................................................................On

Option Bank 2 – 5 flashes

1 – Door ajar switch input polarity

LED On – Positive, LED Off – Negative........................................................................Off

2 – Unlock switch sense input polarity

LED On – Positive, LED Off – Negative........................................................................On

3 - Not used

4 – Door ajar input entry delay

(5) Five Second entry delay. ...........................................................................................Off

FACTORY SETTING

Option Programming - Option Banks

Dash reassembly.

A. Reverse the dash dissassembly procedure.

Reassembly

Component mounting.

A. Mount security module to existing underdash braces or wire harnesses

using the supplied wire ties. Avoid moving parts (steering column, brake

pedal assembly, etc.).

B. Using supplied wire ties, secure the security module harness to existing

wire harnesses under the left side of the dash. Ensure no wires will become

entangled in the steering column knuckle and that they are not visible to

vehicle occupants.

C. Using a supplied wire tie, secure the programming/override button to the

harness leading to the vehicle’s diagnostic connec-

tor. Consistency in mounting this switch in the

same place every time will make it easier to find in

case the system comes back for service. Also,

the dash will not have to be disassembled to ac-

cess it. Ensure that the placement of the pro-

gramming/override button is indicated in the

Owner’s manual and the customer knows

where it is located and can access it...

SECURITYSYSTEMARM/DISARM

USINGFACTORYRKEKEYFOBS

VERIFYINTERIORDOORTRIMUNLOCKSWITCHDOESNOTDISARMSYSTEM

ALLENTRYPOINTSTRIPALARMCYCLE

STATUSINDICATORFLASHESWHENARMED

SHOCKSENSORSETTINGS(LITE-TOUCH&FULLSHOCK)

Security Function Checklist

PROGAMMING/OVERRIDEBUTTONDISARMSSYSTEMWITHIGNITIONON

PROGRAMMING/

OVERRIDE BUTTON

FACTORY

IGNITION

HARNESS

MALE

IGNITION SWITCH

CONNECTOR

FEMALE

IGNITION SWITCH

CONNECTOR

05140464AA

PC-12 MODULE

SECURITY DNA

LED

GROUND

JEEP LIBERTY SECURITY SYSTEM LAYOUT

LT BLUE (ARM)

BROWN (DISARM)

LT GREEN (UNLOCK SENSE)

WHITE

(DOOR TRIGGER)

To Tan/Dk Blue

Left kick panel harness

o Tan/Lt Blue

High left kick panel/

Door jam boot harness

o Tan/Yellow

Left kick panel harness

All doors -

To Black/White

Left kick panel harness

DOOR TRIGGER CONNECTION:

FACTORY

HARNESS

PARKING LIGHT CONNECTION:

10-WAY GREY MULTIFUNCTION

SWITCH CONNECTOR

Pink/Red Pin #5

Harness Yellow to

FACTORY

HARNESS

HORN CONNECTION:

6-WAY WHITE CLOCKSPRING

CONNECTOR

Harness Dk Green to

Dk Green/Violet pin #2

Servicio técnico

Para comunicarse con los representantes autorizados -

(800)34-MOPAR

Horario: lunes a viernes de 9 a 18, Hora del Este

sábados de 10 a 14, Hora del Este

123456789012345678901234567890121234567890123456789012345678901

2345678901234567890123456789012123456789012345678901234567890

123456789012345678901234567890121234567890123456789012345678901

1030782

REV.A

9/05 K6859675

Nota: Para programar las opciones son necesarios los dos llaveros

de apertura de las puertas a distancia provistos de fábrica y debe

estar habilitada la función que da prioridad al conductor para

destrabarlaspuertas.

INSTRUCCIONESPARALAINSTALACIÓN

Es conveniente que la instalación esté a cargo de un profesional

Sistemadeseguridadpara

Jeep Liberty (KJ)

Sistemade seguridadpara JeepLiberty(KJ)

Índice

PREPARACIÓN DELVEHÍCULO .....................................................................................16

PREPARACIÓN DELMÓDULO ........................................................................................16

INSTALACIÓN INDIVIDUALIZADADELMAZO DE CABLES...................................17

PROGRAMACIÓN DEL SISTEMA ...................................................................................20

TABLADE LOS BANCOS DE OPCIONES ..................................................................22

PRUEBASALSISTEMA...................................................................................................23

REARMADO.........................................................................................................................23

DISPOSICIÓN DEL SISTEMA ........................................................................................ 24

123456789012345678901234567890121234567890123456789012345678901

2345678901234567890123456789012123456789012345678901234567890

123456789012345678901234567890121234567890123456789012345678901

Nota:Para programar las opciones son necesarios los dos llaveros

de apertura de las puertas a distancia provistos de fábrica y debe

estar habilitada la función que da prioridad al conductor para

destrabarlaspuertas.

Este aparato cumple con la parte 15 de las normas de la Comisión Federal de Comunicaciones

de los EE.UU. (FCC) y con la norma industrial de Canadá RSS-210. El funcionamiento

dependede las dos condiciones acontinuación: (1) que este aparatono provoque interferencias

nocivas y (2) que este aparato deba aceptar interferencias recibidas, como aquéllas que

puedan provocar un funcionamiento no deseado.

Este producto está fabricado en instalaciones que no dañan el ambiente y puede

contener ciertos materiales reciclados. Todos los materiales cumplen con las

especificaciones originales de calidad y confiabilidad, o las superan.

PIEZASNECESARIAS

Pieza número 82209700

5A x1 15A x1 x1 x5

Owner's Manual

VehicleRemote Star t System

FeaturingPowerCodeTechnology

FortheUltimate inComfort, ConvenienceandSecurity

HERRAMIENTAS NECESARIAS

10mm 1/4”

RTV SEALENT

PREPARACIÓNDELVEHÍCULO

1. Baje una o dos de las ventanas de los pasajeros por si el vehículo se cierra y las

llaves quedaran adentro.

2. Desconecte y aísle el cable negativo de la batería. Necesitará reconectar la batería

antes de la programación.

3. Paraprogramarlasopciones durantelainstalacióndel sistema sonnecesarioslos

dosllaverosprovistosdefábrica.

T-

12345

234

12345

T-20

12345678901234

1234567

SELLADOR

Preparacióndelvehículo

Quitelospanelesdeltableroinferioresdelladodel

conductor,ubicadosdirectamentedebajodelárbolde

direcciónyelpaneldelzócaloizquierdo.

A.Quiteeltableroinferiortirandohaciaabajo.

B. Quite los (2) tornillos que sujetan el panel que

está debajo del tablero y retírelo.

C. Tire suavemente para quitar el panel del lado

izquierdodeltablero.

D. Quite los (2) tornillos de debajo de la cubierta

delárbol dedirección.

E.Separeyquitelacubiertadelárboldedirección.

F.Tiresuavementehaciaarribayquitelaplacadelumbralyelzócalo,losdosdelladodelconductor.

Preparacióndelmódulo

Coloquelosfusiblesenelmódulodecontrol

A. Observe los amperajes de los fusibles.

Coloquelosfusiblesde5amperesenlaposición“Main

B+”. Coloquelosfusiblesde15amperesenlaposición

negativade“PKLIGHTS”.

InstalelaplacadecircuitosDNA en el módulode

control

B.Insertela placaDNA en elmódulo decontrol.

Confirme que el conjunto de la placa DNA calce

completamenteyquenosedobleningunaclavijadela

placadecircuitosalcerrar.

Generalidades

El mazo de cables del módulo de seguridad se une con el conector del interruptor de

encendido existente, la bocina, las luces de estacionamiento, las conexiones de la apertura

automática de puertas y la traba eléctrica, y un terminal de tierra.

DNA

Instalaciónindividualizadadelmazodecables

Conectordelinterruptordeencendido

A. Ubique el conector del interruptor de

encendido, directamente detrás del

interruptor de encendido. Libere la traba

secundaria roja. Mientras presiona en la

pestaña de liberación principal, quite el

conector del interruptor de encendido.

B. Conecte el conector hembra de 10 vías del

mazo de cables al interruptor de encendido

del vehículo.

C. Conecte el conector macho de 10 vías del mazo de cables al conector de encendido de

10 vías del vehículo, que anteriormente se quitó del interruptor de encendido.

Tierra

D.Por mediodeltornillode1/4" provisto,asegure

elcable atierra negroconaroterminalal metal

que está en la zona del zócalo

izquierdo, como se ilustra en el

diagrama.

Conexióndelas lucesdeestacionamiento

E. Ubique el cable rosa y rojo de la clavija N° 5 del

conector multifuncional gris de 10 vías, que se encuentra arriba del árbol de dirección.

Siguiendoelprocedimientodeempalmeporenhebrado,empalmeelcableamarillodelmazo

de cables en ese cable.

Procedimientodeempalmepor

enhebrado

Conexionesdeltrabadoeléctricodelaspuertas –Esnecesarioreconectarlabateríaalos

cablesdeprueba

Conexióndelcabledeactivación

F. Ubique el cable habano y azul oscuro, que se

encuentra en el mazo de cables del zócalo

izquierdo.

Este cable tendrá +12 V cuando las

puertas estén trabadas por medio del

llavero. Siguiendo el procedimiento

deempalmeporenhebrado,empalme

el cable azul claro del mazo de cables

en ese cable.

Conexióndelcablededesactivación

G. Ubique el cable habano y azul claro que se encuentra en el mazo de cables que sale de

la funda del marco de la puerta. Este cable tendrá +12 V cuando la puerta del conductor

esté destrabada por medio del llavero recibido de fábrica (primera vez que se pulse).

Siguiendo el procedimiento de empalme por enhebrado, empalme el cable café del

mazo de cables en ese cable.

Conexión del cable de detección de puerta

destrabada

H. Ubique el cable habano y amarillo que se

encuentra en el mazo de cables del zócalo

izquierdo.

Este cable tendrá +12 V cuando todas las

puertas se destraben por medio del llavero

(segunda vez que se pulse).

Siguiendo el procedimiento de empalme por enhebrado, empalme el cable verde claro

del mazo de cables en ese cable.

Conexióndelaaperturaautomáticadepuertas

I. Ubique el cable negro y blanco que se encuentra en el mazo de cables del zócalo

izquierdo.

Este cable será la puesta a tierra cuando cualquiera de las puertas esté abierta y la luz de

lacabinaseencienda.Siguiendo elprocedimiento deempalme porenhebrado, empalme

el cable blanco del mazo de cables en ese cable.

Mazodecablesdelzócaloizquierdo

Procedimientodeempalmepor

enhebrado

7AY

LEDdeestado

J. Haga un agujero de 9/32" en el panel de

reborde como se ilustra en el diagrama.

Antes de perforar es necesario determinar

la ubicación exacta.Verifique que no haya

nada detrás del panel y que la profundidad

será suficiente para el LED cuando vuelva

a colocar el panel. Una vez perforado, pase

el conector hembra y el LED a través del

orificio y cálcelos en su lugar. Tienda el

mazo de cables de 2 clavijas desde el mazo

de cables principal hasta el lugar de montaje del LED y enchufe los conectores.

Conexióndelabocina

K. Ubique el cable verde oscuro y violeta de la clavija

N° 2 del conector de 6 vías, que se

encuentra debajo del árbol de

dirección.

Siguiendoel procedimientodeempalme

por enhebrado, empalme el cable verde

oscuro del mazo de cables en ese cable.

Conexionesdelmódulodeseguridad

L. Conecte el conector de 24 vías al módulo de

seguridad PC-12.

Montajedelmódulo

M. Por medio de los amarres para cables

provistos, asegure el módulo a los mazos de

cables existentes o a las abrazaderas que

están debajo del tablero.

1234

24 vías

Programacióndelsistema

Notas:

1.Antes de programar vuelva a conectar el terminal negativo de la batería.

2. Para programar las opciones durante la instalación del sistema son necesarios los dos

llaveros provistos de fábrica.

3. Para que el sistema de seguridad funcione correctamente, confirme que esté habilitada la

función que da prioridad al conductor para destrabar las puertas. Consulte el Manual de

mantenimientodelvehículo.

4. Este sistema tiene dos bancos de opciones. El Banco 1 tiene ocho opciones y el Banco 2

tiene cuatro opciones. Consulte la tabla de los bancos de opciones de la página 22 para

obtener más detalles.

Programacióndeopciones.

Elsistemadeseguridadadistanciatienevariasopcionesdeprogramaciónparaelinstalador,

quepueden modificarseparaadaptarse alasdiferentes circunstancias.Enla mayoríadelos

casos será necesario cambiar los valores de programación de las opciones (ajuste de la

sensibilidad de detección de choques, ritmo de la bocina de alarma, etc.).

A.Abra la puerta del conductor.

B.Lleve lallave deencendido ala posición“ON”.

C. Mantenga presionado el botón de programación y anulación (programming / override).

Después de diez segundos las luces de estacionamiento destellarán tres veces indicando

que el sistema ya está en el modo de aprendizaje.

D. Suelteel botón de programación.

E. Presione y suelte el botón de programación una vez más. Las luces de estacionamiento

destellarán cuatro veces indicando que el sistema ingresó al Banco de opciones 1.

Paracambiarlosvaloresdeprogramacióndeunaopción:

A.Presioneelinterruptorparatrabarlapuerta(“Lock”)o,silafunciónparatrabarlaspuertasdel

vehículo no funciona con el encendido en la posición “ON”, presione el botón “Lock” del

llavero provisto de fábrica (no del que está en el tambor de arranque) para pasar a la opción

que desea (consulte la tabla de los bancos de opciones).

Las luces de estacionamiento destellarán algunas veces indicando cuál es la opción seleccionada

(p. ej. dos destellos indican que está seleccionada la opción número dos).

B.Paramodificarlaprogramacióndeunaopción,presioneelinterruptorparatrabar(“Unlock”)

del borde de la puerta.

El LED de estado indica cuál es la programación de esa opción: si está iluminado indica

que la opción está activada y si está apagado indica que está desactivada.

C. Para pasar al Banco de opciones 2, desde cualquier posición del Banco de opciones 1,

presione y suelte el botón de programación y anulación. Las luces de estacionamiento

destellarán cinco veces indicando que el sistema ingresó al Banco de opciones 2.

PararegresaralBancodeopciones1,presioneysuelteelbotóndeprogramaciónoanulación

una vez más (cuatro destellos).

Table of contents

Languages:

Other Mopar Car Alarm manuals

Mopar

Mopar 50290162 User manual

Mopar

Mopar 500BEV User manual

Mopar

Mopar M8299 User manual

Mopar

Mopar EVS User manual

Popular Car Alarm manuals by other brands

Omegalink

Omegalink OL-MIB-PK1 install guide

Auto Page

Auto Page CAR-PRO CPX-2350 Operation manual

Code Alarm

Code Alarm F50 owner's manual

Milenco

Milenco 1274 Installation & operation manual

Audiovox

Audiovox Platinum APS 996 owner's manual

Gima

Gima 34020 Use and maintenance book

Clarion

Clarion Ungo MS2004 owner's manual

Magicar

Magicar M870AS installation guide

Uniden

Uniden VS1000XL operating guide

Mongoose

Mongoose MAP80 Operation manual

Kolombo

Kolombo K-2000 owner's manual

ETLOC

ETLOC ETLOC-30C user manual

Prestige

Prestige APS-520 installation manual

Audiovox

Audiovox Pursuit PRO-9775 owner's manual

Clifford

Clifford SOLARIS 5 manual

Clifford

Clifford XL1000 owner's manual

Viper

Viper Directed 4706V owner's guide

Starline

Starline V66 instructions
