Motorola solutions PMLN5679 User manual

AUDIO ADAPTER
PMLN5679
USER GUIDE
en-US
de-DE
fr-FR
es-ES
it-IT
pt-PT
nl-NL
ru-RU
FrontCover.fm Page 1 Friday, April 30, 2021 12:44 PM

68012002044.book Page 2 Friday, April 30, 2021 10:28 AM

1
English
FOREWORD
Product Safety and RF Exposure
Compliance
ATTENTION!
The Audio Adapter, when attached to the
radio, is restricted to occupational use only
to satisfy FCC/ICNIRP and RF energy
exposure requirements.
Before using this product, read the ATEX/
IECEx Safety Leaflet and the operating
instructions for safe usage contained in
the Product Safety and RF Exposure
booklet enclosed with your radio.
68012002044.book Page 1 Friday, April 30, 2021 10:28 AM

2
English
DESCRIPTION
The PMLN5679 Audio Adapter allows the
user to attach either a Motorola Solutions
audio accessory or a third party audio
accessory to the Professional Radios and
MTP850Ex and MTP810Ex portable radio.
This audio adapter is applicable for audio
accessories with the Molex Connector.
Dealers and Resellers: To prevent the
potential for serious injury or non-
compliance with applicable regulatory
requirements, do not use or sell this
Motorola Solutions Audio Adapter in
combination with a Motorola Solutions radio and
any non-Motorola Solutions approved third-party
accessory, unless you have obtained all relevant
product safety and regulatory compliance
approvals and certificates for such a combination
of products in hazardous atmosphere. The dealer
or reseller is solely responsible for any warranty,
quality, performance, safety or any other issues
relating to the use of this Motorola Solutions
adapter with a non-Motorola Solutions approved
third-party accessory. Dealer may not in any
manner, state, imply or otherwise represent that
any non-Motorola Solutions approved third-party
accessories have been approved or otherwise
authorized by Motorola Solutions for use with this
adapter and a Motorola Solutions radio product.
68012002044.book Page 2 Friday, April 30, 2021 10:28 AM

3
English
The adapter is operational with or without
the dustcap. Contact a Motorola Solutions
representative for your radio compatibility
with the audio accessory adapter and
applicable audio accessories.
Professional Radios: MTX1550, MTX4550,
GP329EX, GP339EX, ATS2500EX,
PTX760EX, GP340EX, GP380EX,
GP580EX, and GP680EX.
OPERATION
ATTACHING THE ADAPTER/ACCESSORY
1. Turn the radio off.
2. Remove the universal connector seal
from the side of the radio and attach the
audio adapter to the radio.
3. Secure the adapter to the radio by
turning the adapter screw in a clockwise
direction until the fit is snug.
This procedure must be carried out before
entering hazardous environment.
68012002044.book Page 3 Friday, April 30, 2021 10:28 AM

4
English
4. Open up the dust cap on the audio
adapter and attach the applicable
accessory to the Molex connector on the
adapter.
5. Turn the radio on.

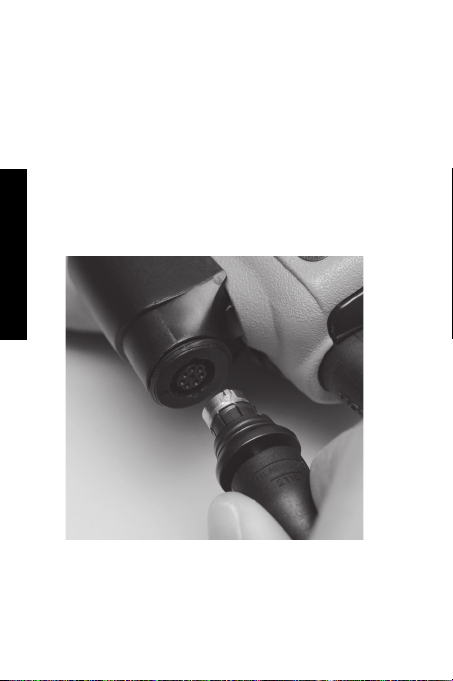

Figure 1. To insert the accessory, hold the
connector bottom, align and push.
68012002044.book Page 4 Friday, April 30, 2021 10:28 AM

5
English
RADIO OPERATION WITH ADAPTER
The radio functions normally with the
adapter attached. However, radio operations
changes when an accessory is attached to
the adapter. The audio on the radio is muted
and routed through the adapter to the
attached accessory.
REMOVING THE ADAPTER/ACCESSORY
1. Turn the radio off.
2. Remove the accessory from the adapter.
3. Close the dust cap to cover the Molex
connector.
4. Loosen the captive screw holding the
adapter to the radio and remove the
adapter from the radio.
5. Re-attach the universal connector seal to
the side of the radio.
6. Turn the radio on for normal operation.
68012002044.book Page 5 Friday, April 30, 2021 10:28 AM

6
English

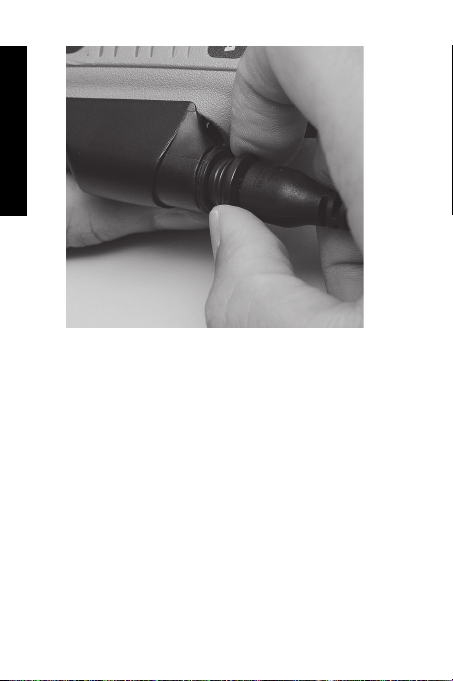

Figure 2. To remove the accessory, hold
connector top firmly and pull.
68012002044.book Page 6 Friday, April 30, 2021 10:28 AM

7
English

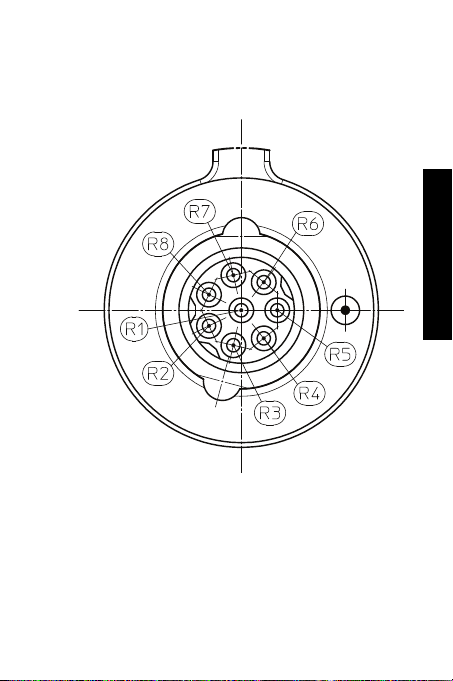

MOLEX CONNECTOR PIN
CONFIGURATION
Figure 3. Molex connection pin configuration
68012002044.book Page 7 Friday, April 30, 2021 10:28 AM

8
English
SERVICE AND WARRANTY
The PMLN5679 Audio Adapter is not
repairable. Order a replacement adapter as
necessary.
The audio adapter is covered under the
standard Motorola Solutions one year limited
warranty. Refer to your Motorola Solutions
dealer or point-of-purchase for detailed
information on warranty replacement.
Molex Connector Signal Name
R1 Ground
R2 Speaker +
R3 Mic -
R4 PTT
R5 Detection
R6 B +
R7 Mic +
R8 Speaker -
68012002044.book Page 8 Friday, April 30, 2021 10:28 AM

1
Deutsch
VORWORT
Produktsicherheit und Einhaltung der
Strahlenschutzbedingungen
ACHTUNG!
Nach der Anbringung am Funkgerät ist dieser
Audioadapter zur Erfüllung der FCC/ICNIRP-
Schutzgrenznormen für HF-Belastung
ausschließlich dem beruflichen/gewerblichen
Einsatz vorbehalten.
Bitte lesen Sie vor Inbetriebnahme
dieses Produkts die ATEX/IECEx-
Sicherheitsbeilage sowie die mit Ihrem
Funkgerät gelieferte Beilage über
Produktsicherheit und
Funkfrequenzstrahlung zum sicheren
Betrieb des Funkgeräts.
Warnhinweis
68012002044.book Page 1 Friday, April 30, 2021 10:28 AM

2
Deutsch
Händler und Wiederverkäufer/Reseller:
Um das Risiko schwerer Verletzungen
oder der Nichteinhaltung einschlägiger
Vorschriften und Normen zu vermeiden,
darf dieser Motorola Solutions
Audioadapter in Kombination mit einem
Motorola Solutions Funkgerät und einem von
Motorola Solutions nicht zugelassenen Zubehör
eines Drittanbieters weder benutzt noch verkauft
werden, wenn der Händler bzw. Wiederverkäufer
nicht alle relevanten Zulassungen und
Bescheinigungen bezüglich Produktsicherheit und
Einhaltung der einschlägigen Vorschriften für eine
derartige Produktekombination für
Gefahrenbereiche beantragt und erhalten hat. Der
Händler bzw. Wiederverkäufer trägt bei Problemen
bezüglich Garantie, Qualität, Leistung, Sicherheit
und allen sonstigen Problemen in Verbindung mit
der Verwendung dieses Motorola Solutions
Adapters mit von Motorola Solutions nicht
zugelassenem Zubehör von Drittanbietern die
Alleinhaftung. Der Händler/Wiederverkäufer darf
auf keinerlei Weise angeben, andeuten oder
anderweitig den Eindruck vermitteln, dass nicht
von Motorola Solutions zugelassene Drittanbieter-
Zubehörteile von Motorola Solutions zur
Verwendung mit diesem Adapter und einem
Motorola Solutions Funkgerätprodukt zugelassen
oder anderweitig genehmigt wurden.
Warnhinweis
68012002044.book Page 2 Friday, April 30, 2021 10:28 AM

3
Deutsch
BESCHREIBUNG
Über den Audio-Adapter PMLN5679 kann
Audiozubehör von Motorola Solutions oder von
Drittanbietern an die Funkgeräte der Professional
Serie und die Handfunkgeräte MTP850Ex und
MTP810Ex angeschlossen werden. Dieser
Audioadapter ist für Audiozubehör mit
Molex-Stecker ausgelegt.
Der Adapter ist mit und ohne Staubschutzkappe
betriebsfähig. Fragen zur Kompatibilität Ihres
Funkgeräts mit dem Audiozubehör-Adapter und
den zutreffenden Audiozubehörteilen richten Sie
bitte an Ihren Motorola Solutions Vertreter.
Professional Funkgeräte: MTX1550, MTX4550,
GP329EX, GP339EX, ATS2500EX, PTX760EX,
GP340EX, GP380EX, GP580EX and GP680EX.
BETRIEB
ANBRINGEN DES ADAPTERS/
ZUBEHÖRS
1. Schalten Sie das Funkgerät aus.
2. Entfernen Sie den Verschluss des
Universalanschlusses an der Seite des
Die nachstehenden Maßnahmen müssen
vor Betreten von Gefahrenbereichen
durchgeführt werden.
Warnhinweis
68012002044.book Page 3 Friday, April 30, 2021 10:28 AM

4
Deutsch
Funkgeräts und bringen Sie den Audioadapter
am Funkgerät an.
3. Drehen Sie zur Befestigung des Adapters am
Funkgerät die Adapterschraube im
Uhrzeigersinn, bis der Adapter satt am
Anschluss anliegt.
4. Öffnen Sie die Staubschutzkappe am
Audioadapter und bringen Sie das betreffende
Zubehör am Molex-Stecker des Adapters an.
5. Schalten Sie das Funkgerät ein.
Abb. 1. Halten Sie zum Anschließen des
Zubehörs den Stecker an seinem Unterteil fest
und stecken Sie ihn in die Buchse.
68012002044.book Page 4 Friday, April 30, 2021 10:28 AM

5
Deutsch
BETRIEB DES FUNKGERÄTS MIT
ADAPTER
Das Funkgerät funktioniert mit angeschlossenem
Adapter wie üblich. Sobald ein Zubehörteil am
Adapter angebracht wird, ändert sich die
Funktionsweise des Funkgeräts aber: Das
Funkgerät wird stummgeschaltet und die
Audioausgabe erfolgt durch den Adapter über das
angeschlossene Zubehör.
ABNEHMEN DES ADAPTERS/ZUBEHÖRS
1. Schalten Sie das Funkgerät aus.
2. Nehmen Sie das Zubehör vom Adapter ab.
3. Bringen Sie die Staubschutzkappe auf dem
Molex-Stecker an.
4. Lockern Sie die unverlierbare Schraube, die
den Adapter am Funkgerät hält, und ziehen
Sie den Adapter dann vom Funkgerät ab.
5. Bringen Sie den Verschluss des
Universalanschlusses an der Seite des
Funkgeräts wieder an.
6. Schalten Sie das Funkgerät ein (normaler
Betrieb).
68012002044.book Page 5 Friday, April 30, 2021 10:28 AM

6
Deutsch

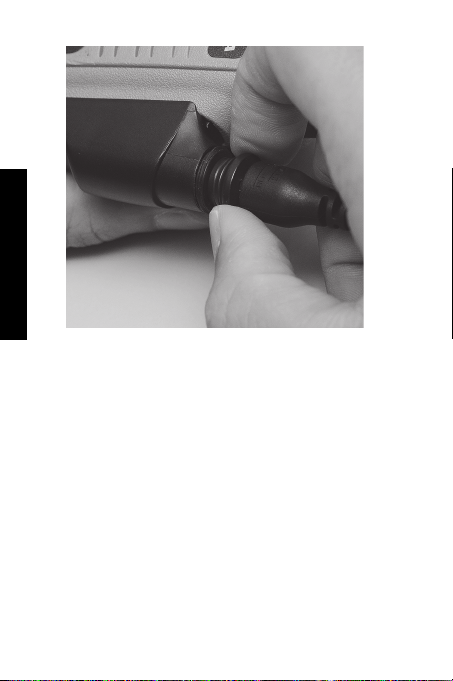

Abb. 2. Zum Abnehmen des Zubehörs halten Sie
den Stecker an seinem oberen Ende fest und
ziehen ihn ab.
68012002044.book Page 6 Friday, April 30, 2021 10:28 AM

7
Deutsch
MOLEX-
ANSCHLUSSSTIFTBELEGUNG
Abb. 3. Molex-Anschlusstiftbelegung
68012002044.book Page 7 Friday, April 30, 2021 10:28 AM

8
Deutsch
SERVICE UND GARANTIE
Der Audioadapter PMLN5679 kann nicht repariert
werden. Bestellen Sie bei Bedarf einen
Ersatzadapter.
Für den Audioadapter gilt die normale
beschränkte Einjahresgarantie von Motorola
Solutions. Für nähere Angaben über den
Austausch eines Adapters im Rahmen der
Garantie wenden Sie sich an Ihre(n) Motorola
Solutions Händler oder Verkaufsstelle.
Molex-Anschluss Signalname
R1 Masse
R2 Lautsprecher +
R3 Mikrofon -
R4 PTT
R5 Erfassung
R6 B +
R7 Mikrofon +
R8 Lautsprecher -
68012002044.book Page 8 Friday, April 30, 2021 10:28 AM

1
Español
PRÓLOGO
Seguridad del producto y cumplimiento
de los requisitos de exposición a
radiofrecuencia
ATENCIÓN
De acuerdo con los requisitos de exposición
de radiofrecuencia de la FCC (Comisión
Federal de Comunicaciones) y la ICNIRP
(Comisión Internacional de Protección
contra la Radiación No Ionizante), el
adaptador de audio conectado a la radio se
limita únicamente al uso profesional.
Antes de utilizar este producto, lea el
manual de seguridad de ATEX/IECEx y
las instrucciones de funcionamiento para
uso seguro incluidos en el folleto sobre
exposición a radiofrecuencia y seguridad
que se adjunta con el transceptor.
Precauión
68012002044.book Page 1 Friday, April 30, 2021 10:28 AM

2
Español
DESCRIPCIÓN
El adaptador de audio PMLN5679 permite al
usuario conectar un accesorio de audio de
Motorola Solutions o de terceros a
transceptores profesionales y a los
transceptores portátiles MTP850Ex y
Distribuidores y proveedores: Para
prevenir daños graves o el
incumplimiento de los requisitos de la
normativa reguladora, no utilice ni venda
este adaptador de audio de Motorola
Solutions junto con un transceptor Motorola
Solutions o accesorio de terceros no aprobado por
Motorola Solutions a menos que haya obtenido los
documentos de aprobación y certificados de
cumplimiento de normativas y seguridad del
producto necesarios para utilizar dicha
combinación en entornos peligrosos. El
distribuidor o proveedor es el único responsable
de la garantía, calidad, rendimiento, seguridad y de
cualquier otro aspecto relacionado con el uso del
adaptador Motorola Solutions con cualquier
accesorio de terceros no aprobado por Motorola
Solutions. En ningún caso el distribuidor podrá
declarar, sugerir o indicar de algún modo que
Motorola Solutions ha aprobado o autorizado el
uso de accesorios de terceros no autorizados para
su uso con este adaptador y con un transceptor de
Motorola Solutions.
Precauión
68012002044.book Page 2 Friday, April 30, 2021 10:28 AM
