Multilaser RE045 User manual

Guia Rápido
Receptor Full Seg

2
Guia Rápido
Índice
1. Conteúdo da Embalagem 3
2. Principais Características 3
2.1. Requisitos do Sistema 3
3. Procedimento de Instalação 3
3.1. Instalação do Driver do Dispositivo 4
3.2. Instalação de software 8
4. Especificações técnicas 11
1. Package Contents 12
2. Main features 12
2.1. System Requirements 12
3. Installation Procedure 12
3.1. Device Driver Installation 13
3.2. Software installation 17
4. Technical Specifications 20
1. Contenido del Embalaje 21
2. Características Principales 21
2.1. Requisitos del Sistema 21
3. Procedimiento de instalación 21
3.1. Instalación del controlador de dispositivos 22
3.2. Instalación Software 26
4. Especificaciones Técnicas 29

3
Receptor Full Seg
1. Conteúdo da Embalagem
. 1 Receptor de TV Digital Full-Seg USB
. 1 Antena
. 1 CD com driver e software de instalação
. 1 Manual do usuário
2. Principais Características:

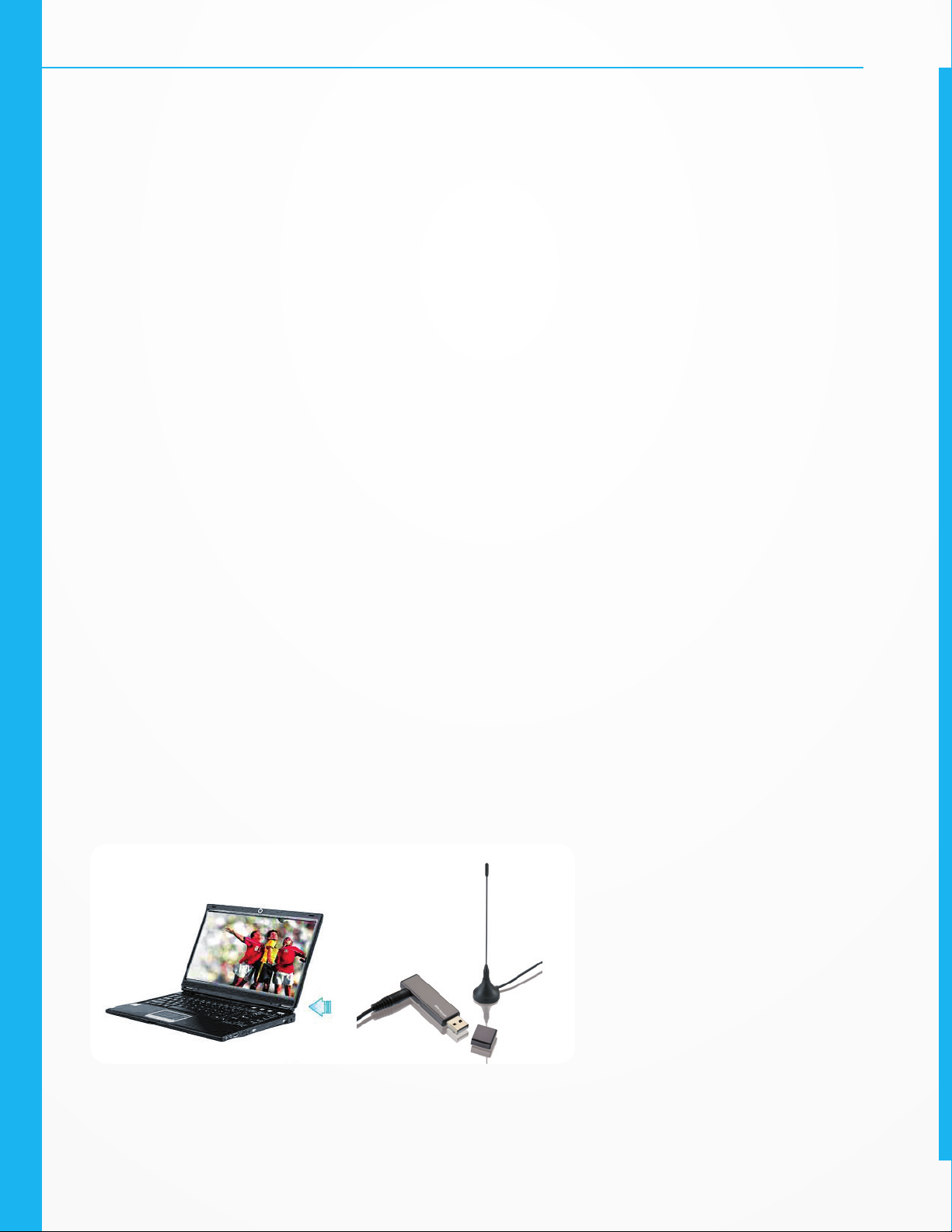

O RE045 é um receptor de TV Digital USB que permite assistir e gravar programas de TV no seu computador.
O uso da porta USB simplifica a instalação, transformando o seu computador num centro multimídia de alta
tecnologia em poucos minutos.
2.1. Requisitos do Sistema
CPU: Pentium®4, 2.0 GHz ou equivalente AMD Athlon™;
Sistema operacional: Microsoft®Windows®XP SP2, Vista ou Win7;
Memória do Sistema: 512 MB ou superior;
Espaço em disco: 1GB (driver e aplicativos) e 600MB, a 3GB/h de gravação de vídeo;
Placa de Vídeo: 64MB ou superior, sendo compatível com DirectX®9.0
Placa de Som: AC97 compatível com PCI
Interface: Porta USB 2.0
3. Procedimento de Instalação
Esse capítulo descreve como conectar seu Receptor de TV Digital ao seu computador e instalar o software e
todos os drivers disponíveis.

4
Guia Rápido
Importante: O driver e software do RE045 devem ser instalados antes de plugá-lo ao computador.

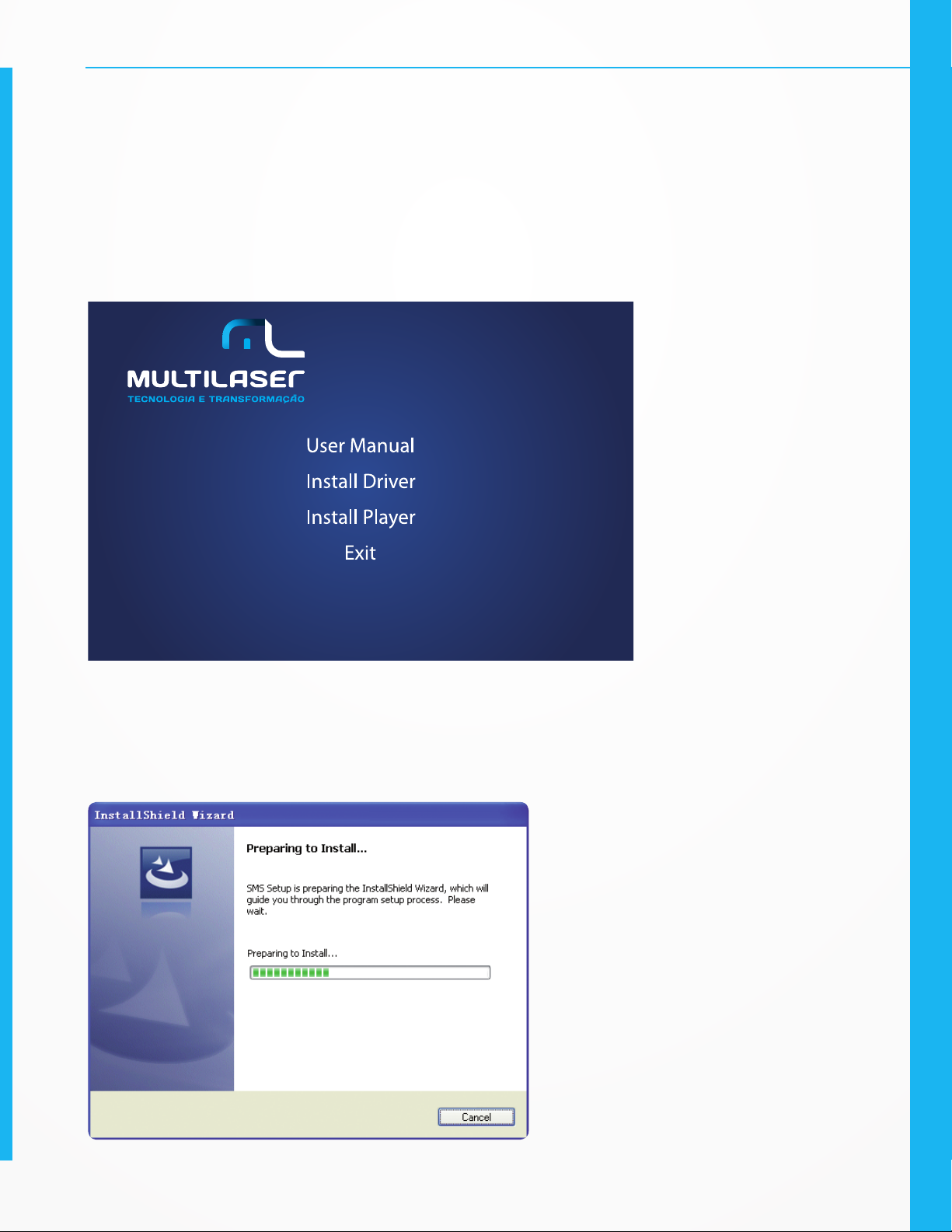

a. Clique em “Instalar Driver”;
Nota: alguns softwares anti-vírus proíbem a função Auto-inicialização. Se isso acontecer, você deve clicar em “CD-ROM” e ache o arquivo “autorun.exe”. Clique nesse
ícone e a tela acima aparecerá para iniciar a instalação.
3.1. Instalação do Driver do Dispositivo
Primeiramente, insira o CD-ROM incluso na embala-
gem no drive de CD do seu computador. O ícone de
auto-inicialização mostrará:

5
Receptor Full Seg
Nota: O padrão do sistema para os arquivos de Auto-inicialização é o Windows 32 bits. O driver para este padrão será instalado automaticamente ao clicar no ícone
“Instalar Driver”. Caso seu processador for 64 bits, você precisa clicar diretamente na pasta de Drivers para encontrar o arquivo “Driver_Win64 bits”.

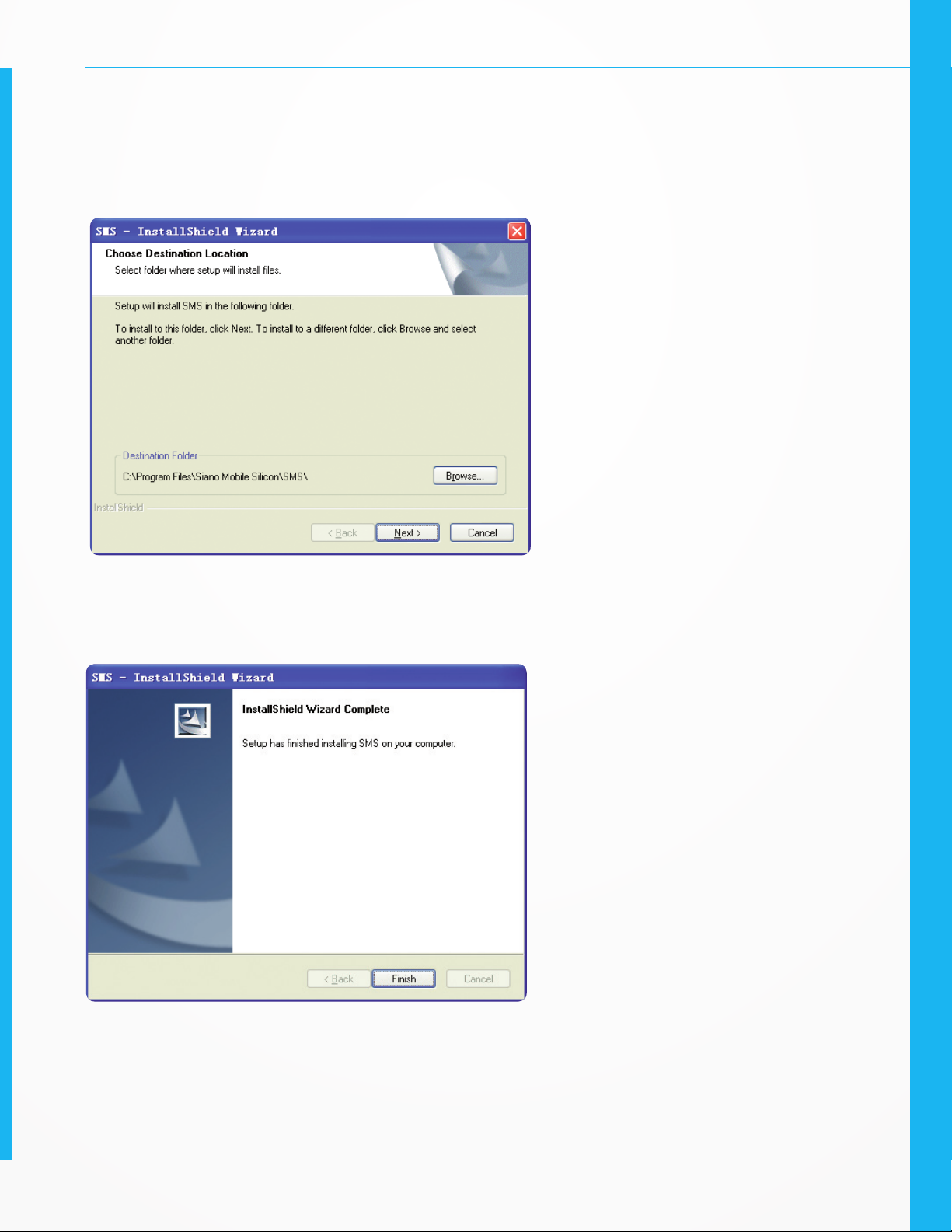

b. Clique em “Next” para iniciar a instalação;
c. Clique em “Finish” para finalizar a instalação;

6
Guia Rápido

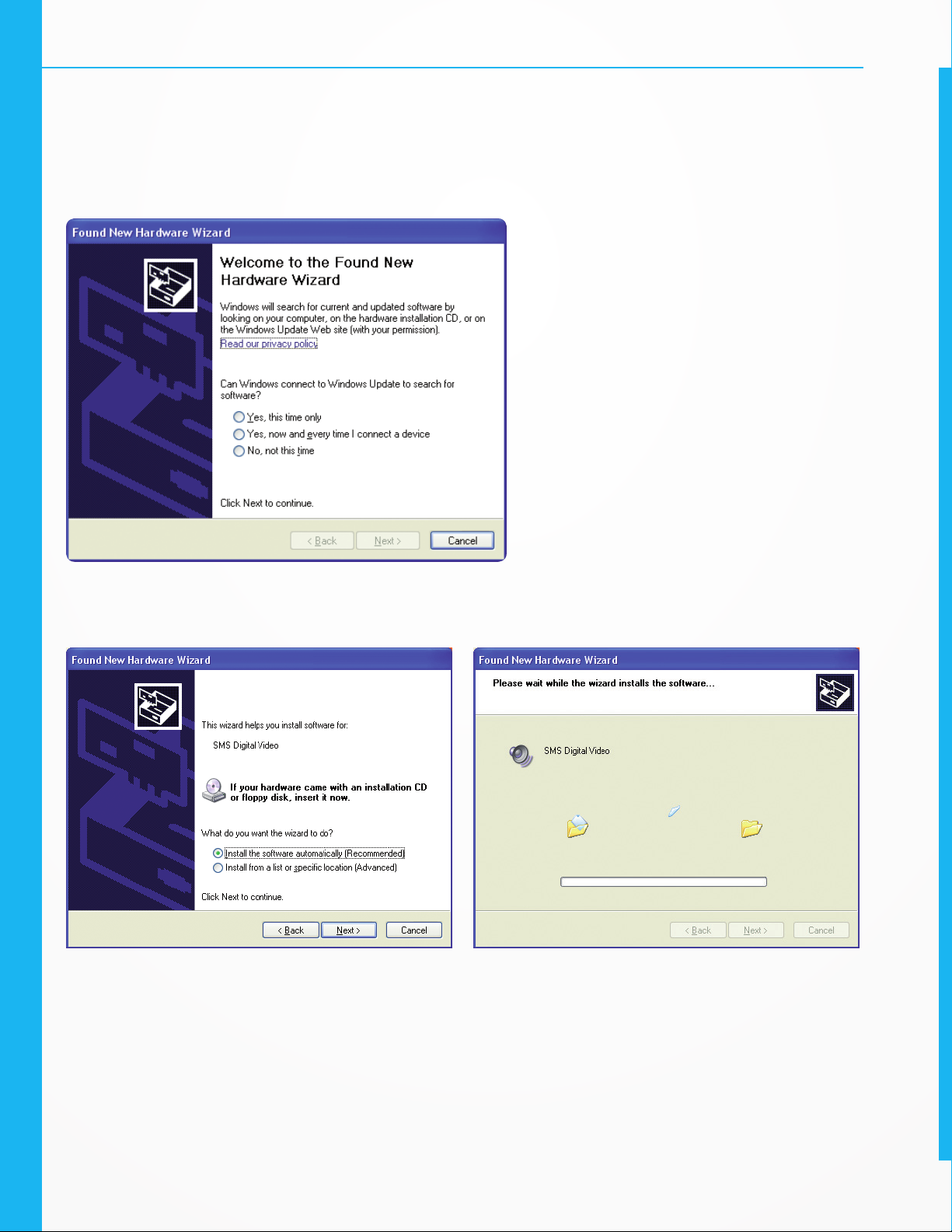

d. Após a finalização, será mostrado o “Assisten-
te de Novo Hardware Encontrado”. Selecione a opção
“No, not this time” e então clique em “Next”.
e. Então selecione “Install the software automatically (recommended)”, e clique em “Next” para con-
tinuar.

7
Receptor Full Seg
f. Clique em “Continue Anyway” para continuar com o procedimento de instalação;
g. Clique em “Finish” para completer o Assistente de Instalação de Hardware.

8
Guia Rápido
a. Selecione o idioma e clique em “Next”;
3.2. Instalação de software
Clique em “Install Driver” para iniciar a instalação do player.

9
Receptor Full Seg
b. Leia o “Contrato de Licença” e clique em “Sim” para continuar com o procedimento de instalação;
c. Insira o número de série nos campos à seguir e clique em “Avançar” para continuar;
Nota: A etiqueta com o número serial está na caixa da embalagem, por favor insira-o como a seguir.Insira o número de série nos campos à seguir e clique em “Avan-
çar” para continuar. O número serial number é único e sua perda não faz parte da garantia.

10
Guia Rápido
d. Finalize a instalação. Um ícone será mostrado em sua Área de Trabalho. Clique para avançar.

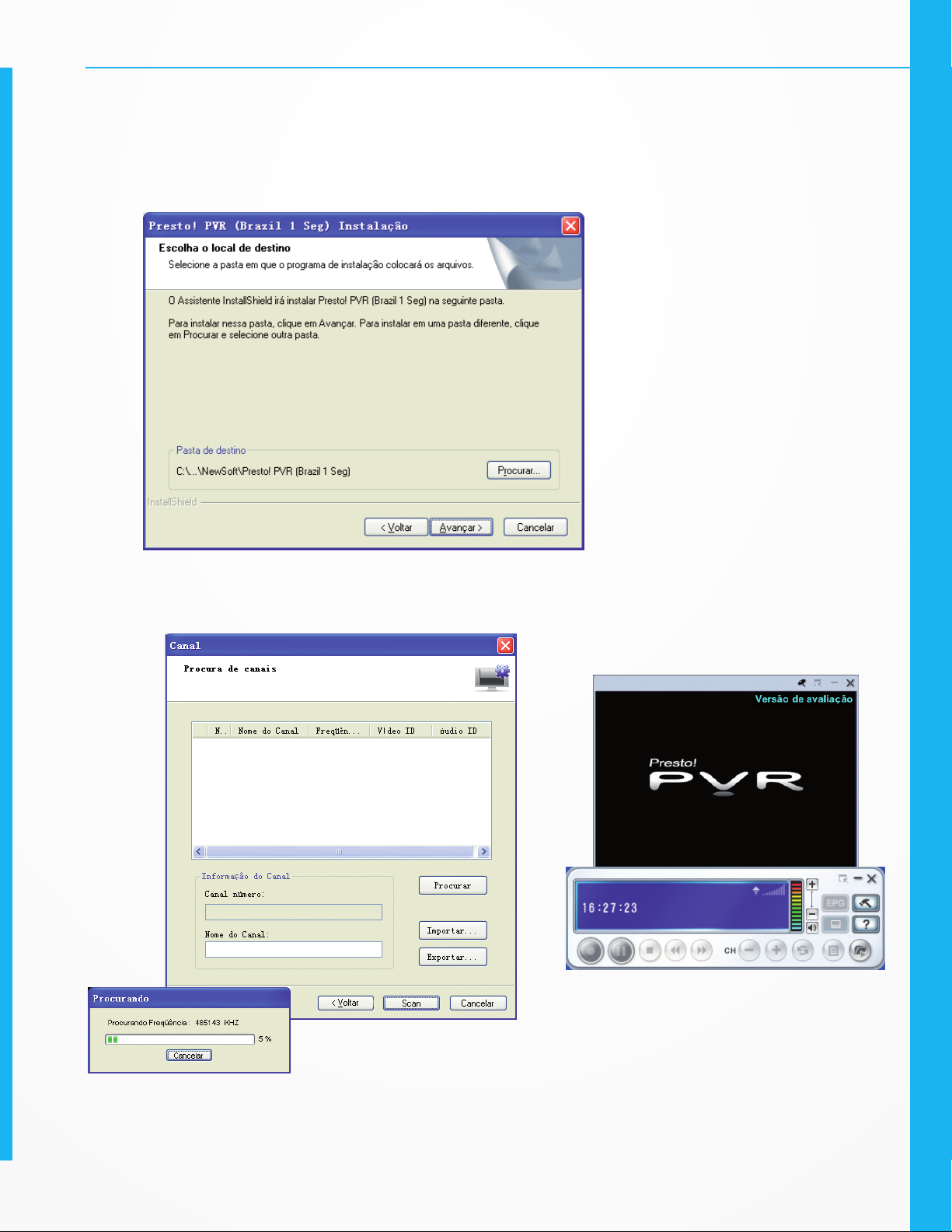

e. Selecione “Scan” para achar programas de TV.

11
Receptor Full Seg
4. Especificações técnicas
Interface USB 2.0
Resolução de imagem TV Digital 720p até 1080p
Interface interna e
externa
Interna: Antena 50 Ω (UHF) TV Antenna RF Jack
Externa: USB para conexão em PC
Sintonizador de TV Padrões de TV: Sistema Brasileiro de Televisão Digital, 1-SEG para FULL-SEG
Taxa de Recepção RF ISDB-T: 470-860MHz
Consumo de Energia Energia via USB (Não precisa de Adaptador Externo)
Requisitos do Sistema CPU: Pentium®4, 2.0 GHz ou equivalente AMD Athlon™;
Sistema operacional: Microsoft®Windows®XP SP2, Vista ou Win7;
Memória do Sistema: 512 MB ou superior;
Espaço em disco: 1GB (driver/aplicativos) e 600MB a 3GB/h de gravação de vídeo;
Placa de Vídeo: 64MB ou superior, sendo compatível com DirectX®9.0
Placa de Som: AC97 compatível com PCI
Interface: Porta USB 2.0
Dimensões, Peso 67,5 (a) x 17,0 (c) x 8,0 (l) mm / 10,5g

12
Guia Rápido
2. Main features:
RE045 Dongle is a mini ISDB-T One Seg Digital USB TV receiver. The use of the USB port greatly simplifies the
installation, RE045 is a handy mini USB TV set that turns your PC into a hi-tech multimedia centre, in just a few
minutes.
2.1. System Requirements
CPU: Pentium ® 4 2.0 GHz or equivalent AMD Athlon™ CPU
OS:Microsoft® Windows® XP SP2 / Vista /Win7
System memory: Minimum 512MB
Disk space:1GB for driver and application /600Mb~3GB/hour for recording the video
Graphic card: 64MB or above, DirectX® 9.0c compatible
Sound card: AC97 compatible PCI
Interface: USB 2.0 port
3. Installation Procedure
This chapter describes how to connect the ISDB-T One Seg dongle to your computer and install all of the avai-
lable drivers and software.
1. Package Contents
. 1 Full-Seg TV USB Receptor USB
. 1 Antenna
. 1 CD with driver and Installation Software
. 1 User guide

13
Receptor Full Seg
Click “ Install Driver”;
Note: some PC antivirus software forbad autorun function ,if so ,you need to double click “CDROM” disk to find “autorun.exe” file, then click it, and will show the
above interface.
3.1. Device Driver Installation
1) Insert the CD-ROM that comes with your RE045 in the CD driver of your computer.
Next one autorun icon will show:
Important: The RE045’s driver and software should be installed before plugging it in your PC
Note: The system default is Win32 bit in autorun docs,and will
autorun win32 bits driver after click “install driver “ icon, if it
is X64 processor, it need you to directly click driver fold to find
“Driver_Win64 bits”.

14
Guia Rápido
b. Click “Finish” to finish it;
a. Then click “Next” Icon to start its installation;

15
Receptor Full Seg
c. Then it will popup “find one New Hardware Wizard “ interface, Pls choose “No, not this time”,then
click “ Next”. The device into your computer, then, a new window will pop-up. Connect the device into your
computer, then, a new window will pop-up.”
d. Then choose “ install the software automatically (Recommended)” , click “Next”button to continue.

16
Guia Rápido
e. click “Continue Anyway” to continue with the installation procedure.;
f. Click”Finish” to complete Hardware installation Wizard.

17
Receptor Full Seg
a. Choose languange, then click “Next”;
3.2. Software installation
Click install player icon to install player

18
Guia Rápido
b. Please read the License Agreement and click “Yes” to continue with the installation procedure;
c. Put S/N in the following windows , then click “next” to continue;
Note: S/N lable stick on the gift box ,pls fill it in the following ;

19
Receptor Full Seg
d. Finish installtion ,and will show one icon in your desk, then click to run.
e. Scan to find TV program.

20
Guia Rápido
4. Technical Specifications
Bus Interface USB 2.0
Image Resolution TV Digital 720p to 1080p
I/O interface I Interface : Antenna 50 Ω (UHF) TV Antenna RF Jack
O Interface: USB for PC connection
TV Tuner TV Standard: Brazilian Digital Television System,
1-SEG to FULL-SEG
RF Reception Range ISDB-T: 470-860MHz
Power Consumption USB Bus Power (no need for external adapter)
System Requirements CPU: Pentium ® 4 2.0 GHz or equivalent AMD Athlon™ CPU
OS: Microsoft® Windows® XP SP2 / Vista/win7
System memory: Minimum 512MB
Disk space: 1GB for driver and application /600Mb~3GB/hour
for recording the video
Graphic card: 64MB or above, DirectX® 9.0 compatible
Sound card: AC97 compatible PCI
Interface: USB 2.0 port
Dimensions (H x L x W) / Weight 67,5 (a) x 17,0 (c) x 8,0 (l) mm / 10,5g
