MUSICIAN LEO User manual

LEO 高性能数字界面
MUSICIAN
LEO
USB AES SETUP OKCOAXOPT
EX.CLOCK I2S 48K 8X 16X
DSDPCM 44.1K 2X 4X

技术亮点 LEO
专有 FPGA DSP 处理架构
内部晶振的 FIFO 缓冲器和时钟恢复
AT切恒温晶振
O型单晶铜变压器
光隔离全数字输入接口
基于 STM32F446 高级 AMR 的 MCU 的专有 USB 音频解决方案
适用于 Windows 平台的许可 Thesycon USB 驱动程序
Mac 和 Linux 上的无需驱动程序
支持双 AES/EBU 输出
支持外部时钟输入 ( 45.1548MHz/49.152MHz )
DSD
同轴/AES/OPT 输入和输出支持DSD64(DoP)。
USB 输入和 I²S 输出上支持DSD512
产品信息

PCM
所有输入/输出支持24bits / 44.1, 48, 88.2, 96, 176.4, 192KHz。
USB输入支持768KHz，I²S 输出支持384KHz。
数字输入
同轴、光纤、AES/EBU、USB、外部时钟 (45.1548MHz / 49.152MHz)
外部时钟输入
45.1548MHz ，49.152MHz
数字输出
AES/EBU x2 输出、I²S HDMI LVDS / I²S RJ45 LVCMOS、光纤、同轴
请注意，狮子座的 RJ45/HDMI 端口不是典型的网络/多媒体 RJ45/HDMI 端口。
它们是专门构建的 I²S 端口。请不要将其连接到典型的多媒体 HDMI 端口
(即蓝光播放器/电视等)/以太网网络。

USB按钮
AES按钮
SETUP按钮
光纤按钮
同轴按钮
AES/EBU输出
HDMI输出
网口输出
光纤输出
同轴输出
同轴输入
光纤输入
AES/EBU输入
USB输入
电源接口
12 13 14
1
2
3
4
5
7
8
9
11
10
确认按钮 时钟输入
6 12
13
14
15
16
17
15 16 17
面板信息
MUSICIAN
LEO
USB AES SETUP OKCOAXOPT
EX.CLOCK I2S 48K 8X 16X
DSDPCM 44.1K 2X 4X
DIGITAL OUT DIGITAL IN
AES/EBU1 AES/EBU2 I2S-A I2S-C OPT COAX 49.152M 49.1584M COAX OPT AES/EBU USB
PUSH
！
AC INPUT
115V/60Hz
230V/60Hz
~

下载并安装适用于 Windows 的 Thesycon USB 驱动程序
无需安装驱动，连接即可使用
连接后在声音设置，检测是否连接到机器
1. 将标准USB电缆从PC USB端口连接到USB输入
2. 选择 USB 输入。USB 输入 LED 应亮起
3. 检查PC音频设备面板，检测是否连接到机器
Mac 和 Linux 上的无需安装驱动程序
狮子座配备了由STM32F446驱动的专有USB音频解决方案,
支持24bit/768KHz PCM数据流和本级处理的DSD到DSD512.
Windows 平台的许可 Thesycon USB 驱动程序
驱动

根据音源按键变化而变化
灯灭：未选中该音源
灯亮：已选中该音源，其中开启单AES模式灯亮，开启双AES模式灯闪
灯闪：只在开启双AES模式时选中AES灯闪
USB/AES/OPT/COAX
根据输入信号的采样率n倍频率变化而变化
灯灭：输入信号不是该采样率的n倍频率
灯亮：输入信号是该采样率的n倍频率
2x / 4x / 8x / 16x
灯灭：为主页模式 / 灯闪：为菜单模式
SETUP
OK按键被按下则亮 / OK按键已松开则灭
OK
灯灭：内部时钟 / 灯亮：外部时钟
EX.CLOCK 灯灭：DSD左右声道为L/R
灯亮：DSD左右声道为R/L
I2S
灯灭：不是DSD音频
灯亮：为DSD音频
DSD
灯灭：不是PCM音频
灯亮：为PCM音频
PCM
根据输入信号的采样率变化而变化
灯灭：输入信号不是该采样率
灯亮：输入信号是该采样率
44K1 / 48K
LED灯指示

在主页模式：按下选择USB音源并且USB灯亮
在菜单模式：按下进入USB升级功能设置
在功能设置：按下按键无反应
在主页模式：按下选择AES音源并且AES灯亮
在菜单模式：按下进入单/双AES功能设置
在功能设置：按下按键无反应
USB 按键
AES 按键
在主页模式：按下选择OPT音源并且OPT灯亮
在菜单模式：按下进入外部时钟功能设置
在I2S引脚与DSD左右声道功能设置中：按下切换DSD左右声道
在其他功能设置中：按下按键无反应
OPT 按键
在主页模式：按下选择COAX音源并且COAX灯亮
在菜单模式：按下进入外部时钟功能设置
在功能设置：按下按键无反应
COAX 按键
按下按键并且SETUP灯闪进入菜单模式
按下按键并且SETUP灯灭返回主页模式
SETUP 按键
在主页模式：按下按键无反应并且OK灯亮, 松开灭
在菜单模式：按下按键无反应并且OK灯亮, 松开灭
在功能设置：按下按键切换功能设置并且OK灯亮, 松开灭
OK 按键
按键说明

功能设置
USB升级功能设置
单/双AES功能设置
外部时钟功能设置
I2S引脚与DSD
左右声道功能设置
按键操作 LED灯指示
按下SETUP按键进入菜单模式再按下
USB按键进入USB升级功能设置 先按SETUP按键+USB按键
先按SETUP按键+AES按键
再按OK按键进行切换
先按SETUP按键+OPT按键
再按OK按键进行切换
先按SETUP按键+COAX按键
再按OK按键进行切换
再按OPT按键进行切换
SETUP灯闪+USB灯闪
SETUP灯闪+AES灯闪
44K1灯灭+48K灯灭：未开始升级
44K1灯亮：单AES模式
48K灯亮：双AES模式
SETUP灯闪+EX.CLOCK灯闪
44K1灯灭或48K灯灭：关闭外部时钟
44K1灯亮或48K灯亮：开启外部时钟
SETUP灯闪+I2S灯闪
44K1(DATA)，2X(BCK)，4X(LRCK)灯灭为正
44K1(DATA)，2X(BCK)，4X(LRCK)灯亮为负
16X灯灭：L/R
16X灯亮：R/L
44K1灯亮+48K灯亮：可开始升级
再按OK按键进行升级
在USB升级功能设置中按下OK按键
进行USB升级
按下SETUP按键进入菜单模式再按下
AES按键进入单/双AES功能设置
按下SETUP按键进入菜单模式再按下
OPT按键进入外部时钟功能设置
在外部时钟功能设置中按下OK按键
进行外部时钟功能的关闭和开启
按下SETUP按键进入菜单模式再按下
COAX按键进入I2S引脚与DSD左右
声道功能设置
在I2S引脚与DSD左右声道功能设置
中按下OK按键进行I2S引脚切换
在I2S引脚与DSD左右声道功能设置中
按下OPT按键进行DSD左右声道切换
在单/双AES功能设置中按下OK按键
进行单AES、双AES功能切换
功能设置说明

2X(DATA)
灭:DATA+ 灭:BCK+ 灭:LRCK+
亮:DATA- 灭:BCK+ 灭:LRCK+
灭:DATA+ 亮:BCK- 灭:LRCK+
亮:DATA- 亮:BCK- 灭:LRCK+
灭:DATA+ 灭:BCK+ 亮:LRCK-
亮:DATA- 灭:BCK+ 亮:LRCK-
灭:DATA+ 亮:BCK- 亮:LRCK-
亮:DATA-
*对应LED指示灯
亮:BCK- 亮:LRCK-
4X(BCK) 8X(LRCK)
I2S引脚
8种模式
1
2
3
4
I2S引脚
5
6
7
8

狮子座I2S引脚
I²S与DAC匹配的建议
建议进行音频音调测试，以确保L/R通道，同相/异相的正确。
请注意：I2S连接没有行业标准。不同的品牌/产品有不同的I2S线序。
如果您想使用 I²S 连接，必须正确配置与 DAC 匹配的 I²S 引脚。I²S 引脚分配不匹配
可能导致静态/噪声输出。过高的噪音输出电平可能会损坏扬声器/耳机驱动器。
1. 连接 I2S 电缆（优质HDMI电缆 <3ft/1m）
2. 调低音量（能听见的最小音量）
3. 播放音乐 (首先是PCM，然后是DSD）
4. 运行 DAC 的 I²S 设置 ( 详情请咨询DAC制造商 )
5. 播放PCM和DSD时，其中一种模式应与播放的源相匹配

基本参数
功能按键：USB、AES、光纤、同轴输入按钮，SETUP，OK按键
输入方式：同轴、光纤、AES/EBU、USB2.0 Type B、
外部时钟 (45.1548MHz / 49.152MHz)
输出方式：AES/EBU x2 输出、I²S HDMI LVDS / I²S RJ45 LVCMOS、
光纤、同轴
电源输入：100-240VAC，50/60Hz（全球电压）

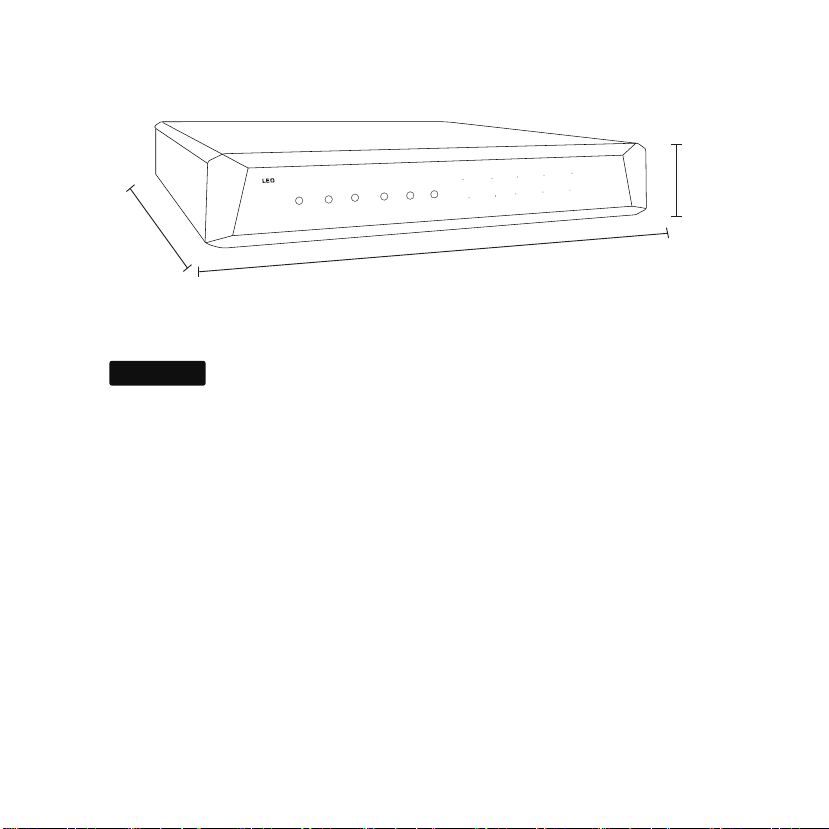

裸机尺寸：330mm*235mm*70mm(高度包含底座)
裸机重量：4.35KG
包装重量：5.5KG
330mm
70mm
(含底座)
235mm
MUSICIAN
LEO
EX.CLOCK I2S 48K 8X 16X
PCM DSD 44.1K 2X 4X
USB AES SETUP OK
COAX
OPT

LEO
MUSICIAN
LEO
USB AES SETUP OKCOAXOPT
EX.CLOCK I2S 48K 8X 16X
DSDPCM 44.1K 2X 4X
High Performance Digital Interface

Guangzhou LEZHIJIA Technology Co.,Ltd.(MUSICIAN Audio) was formally
establishedin 2020. The R & D team is formed by a group of enthusiasts
with more than 20 years of audio research and development experience.
It is committed to the following product: R2R discrete balanced decoders,
balanced headphone amplifiers, balanced amplifiers, balanced pre-amplifiers,
headphones, passive speakers,and other audio products.



Technical Highlights LEO
Proprietary FPGA DSP Processing Architecture
FIFO Buffer and Reclock with Internal Crystal
AT-Cut constant temperature crystal oscillator
O-type single crystal copper transformer
Optical Isolated All Digital Input Interfaces
Proprietary USB Audio Solution via STM32F446 Advanced
AMR Based MCU
Licensed Thesycon USB Driver For Windows Platform
Driverless On Mac & Linux
Dual AES/EBU Output Supported
External Clocks Input Supported
DSD
DSD64(DoP) on Coax/AES/Opt Input & Output
Up to DSD512 On USB Input & I²S Output
Product information
(45.1548MHz，49.152Mhz)

PCM
24bits / 44.1, 48, 88.2, 96, 176.4, 192KHz On All Input & Output
Up to 768KHz On USB Input & Up to 384KHz on I²S Output
Digital Input
Coaxial, Optical , AES/EBU, USB, External Clock Input
External Clock Input
45.1548MHz，49.152Mhz
(45.1548MHz，49.152Mhz)
Digital Output
AES/EBU x2 output, I²S HDMI LVDS/I²S RJ45 lvcmos,
Optical , Coaxial
Please note that the RJ45/HDMI ports of LEO are not typical network
/multimedia RJ45/HDMI ports. They are purpose-built I²S ports.
Please do not connect it to the typical multimedia HDMI port
(i.e. Bluray player/TV etc) / Ethernet network.

12 13 14 15 16 17
MUSICIAN
LEO
USB AES SETUP OKCOAXOPT
EX.CLOCK I2S 48K 8X 16X
DSDPCM 44.1K 2X 4X
DIGITAL OUT DIGITAL IN
AES/EBU1 AES/EBU2 I2S-A I2S-C OPT COAX 49.152M 49.1584M COAX OPT AES/EBU USB
PUSH
！
AC INPUT
115V/60Hz
230V/60Hz
~
USB input button
AES input button
SETUP button
OPT input button
COAX input button
AES/EBU output
I²S HDMI LVDS Standard
I²S RJ45 LVCMOS Standard
Optical output
Coaxial output
Coaxial input
Optical input
AES/EBU input
USB input
Power input
1
2
3
4
5
7
8
9
11
10
OK button Clock input
6 12
13
14
15
16
17

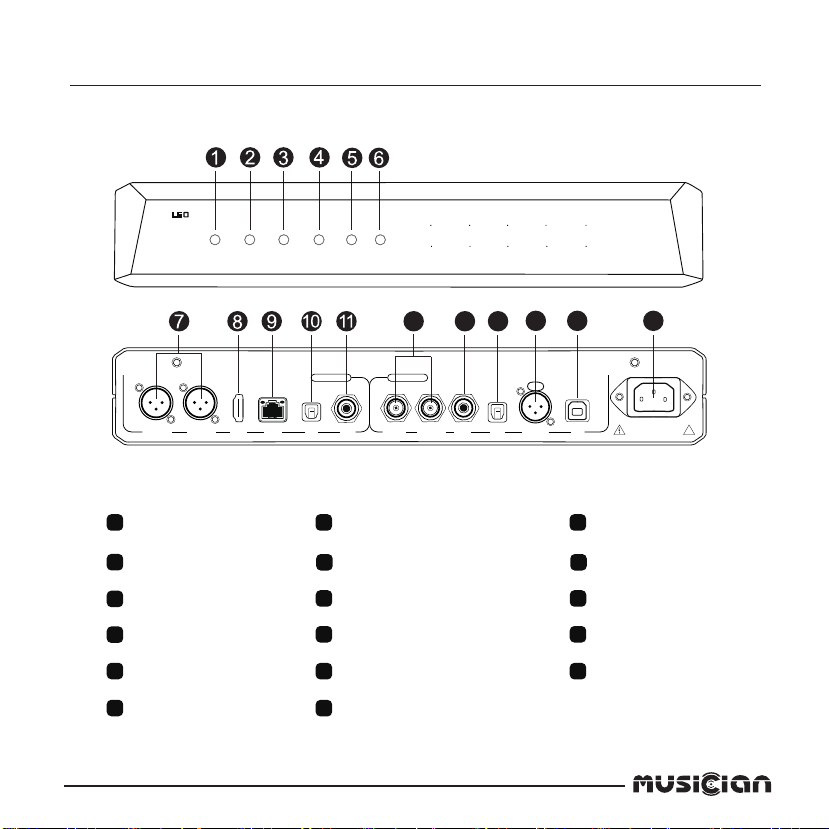

Panel information

Download and install Thesycon USB Driver for Windows.
No need to install the driver, it can be used by connecting
After connection, check whether it is connected to the machine in the
sound setting
1. Connect the standard USB cable from PC USB port to the USB input
2. Select USB input. The USB input LED should illuminate
3. Check the PC audio device panel to see if it is connected to the machine
Driverless On Mac & Linux
LEO is equipped with a proprietary USB audio solution driven by
STM32F446, which supports 24bit/768khz PCM data stream and
DSD to DSD512 processed at this level.
Licensed Thesycon USB Driver For Windows Platform
Driver

Change according to the sound source key
Light off: the sound source is not selected
Light on: the sound source has been selected, in which the single AES mode
light is on, and the dual AES mode light flashes
Light flashing: select AES light flashing only when dual AES mode is enabled
USB/AES/OPT/COAX
Change according to the sampling rate n times
the frequency of the input signal
2x / 4x / 8x / 16x
Light off: home mode
Light flashing: menu mode
Light off: the input signal is not n times the
frequency of the sampling rate
Light flashing: the input signal is n times the
frequency of the sampling rate
Light off: internal clock
Light on: external clock
Light off: Not DSD audio
Light on: Audio for DSD
Light off: the input signal is not the
sampling rate
Light on: the input signal is the
sampling rate
Light off: left and right channels of DSD are L/R
Light on: right and left channels of DSD are R/L
SETUP
ON when the OK button is pressed
OFF when the OK button is released
OK
EX.CLOCK I2S
DSD
Light off: Not PCM audio
Light on: Audio for PCM
PCM
Varies according to the sampling
rate of the input signal
44K1/48K
LED indicator
