mXion SGA User manual

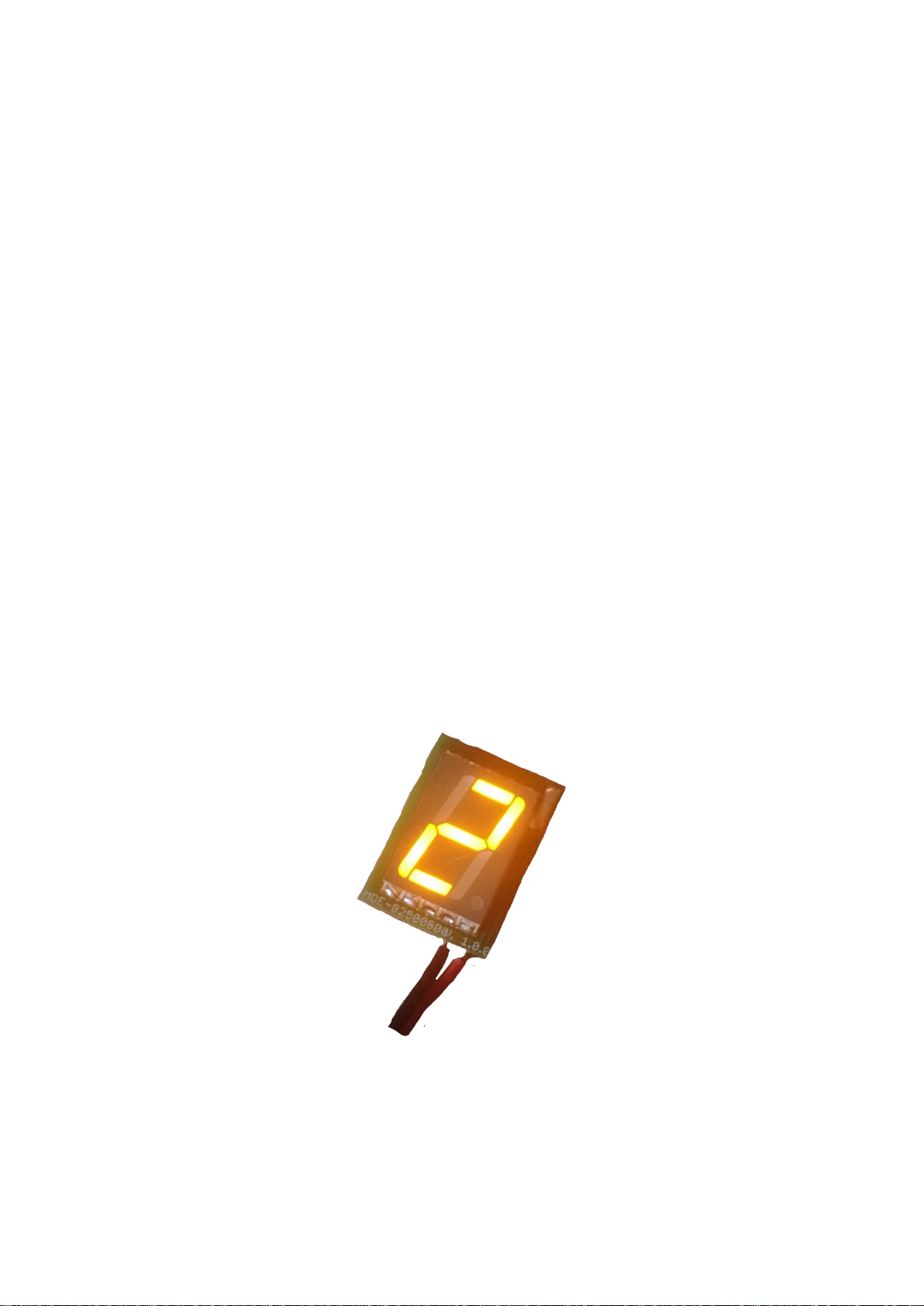

7-Segment Decoder (SGA)
Bedienungsanleitung
7-Segment decoder (SGA)
User manual

2SGA
Einleitende Information Introduction
Sehr geehrte Kunden, wir empfehlen Dear customer, we strongly
die Produktdokumentation und vor recommend that you read these
allem auch die Warnhinweise vor der manuals and the warning notes
Inbetriebnahme gründlich zu lesen und thouroughly before installing and
diese zu Beachten. Das Produkt ist kein operating your device. The device
Spielzeug (15+). is not a toy (15+).
HINWEIS: Vergewissern Sie sich, ob die NOTE: Make sure that the outputs
Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value
er passen, da dieser sonst zerstört werden before hooking up any other
kann! Für Nichtbeachtung übernehmen wir device. We can’t be responsible
keine Haftung. For any damage if this is
disregarded.HINWEIS:
Funktionsausgang A3

3SGA
Inhaltsverzeichnis Table of Contents
Grundlegende Informationen General information 4
Funktionsumfang Summary of functions 5
Lieferumfang Scope of supply 6
Inbetriebnahme Hook-Up 7
Produktbeschreibung Product description 8
Programmiersperre Programming lock 9
Programmiermöglichkeiten Programming options 9
Programmierung von binären Werten Programming binary values 10
Programmierung Weichenadressen Programming switch adress 10
Resetfunktionen Reset functions 11
CV-Tabelle CV-Table 12
Technische Daten Technical data 14
Garantie, Reparatur Warranty, Service, Support 15
Hotline Hotline 16

4SGA
Grundlegende Informationen General information
Wir empfehlen die Anleitung gründlich We recommend studying this manual
zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and
Betrieb nehmen. operating your new device.
Bauen Sie das Modul an einem geschützten Place the decoder in a protected location.
Platz ein. Schützen Sie es vor andauernder The unit must not be exposed to moisture
Feuchtigkeit.
HINWEIS: Einige Funktionen sind nur mit NOTE: Some funktions are only
der neusten Firmware nutzbar, führen available with the latest firmware.
Sie daher bei Bedarf ein Update durch. Please make sure that your device
is programmed with the latest
firmware.

5SGA
Funktionsumfang Summary of Funktions
DCC NMRA Digitalbetrieb DCC NMRA digital operation
Vollkompatibles NMRA-DCC Modul Compatible NMRA-DCC module
Superkleines Abmaß Very small outlet
Ausgänge invertierbar Outputs invertable
Automatische Zurückschaltfunktionen Automatic switch back functions
Resetfunktionen für alle CVs Reset function for all CV values
Mit jeder Zentrale steuerbar –einfaches Mapping Controllable with each central –easy map
Sehr einfaches Funktionsmapping Easy function mapping
Anschluss direkt ans Digital-Gleis Connection directly to digital track
Vielfältige Programmiermöglichkeiten Multiple programming options
(Bitweise, CV, POM Schaltdecoder, Register) (Bitwise, CV, POM accessoire decoder, register)
Keine Last bei Programmierung erforderlich Needs no programming load

6SGA
Lieferumfang Scope of supply
Bedienungsanleitung Manual
mXion SGA mXion SGA

7SGA
Inbetriebnahme Hook-Up
Bauen bzw. platzieren Sie Ihr Install your device in compliance with
Gerät sorgfältig nach den Plänen the connecting diagrams in this manual.
dieser Bedienungsanleitung. The device is protected against shorts and
Die Elektronik ist generell gegen excessive loads. However, in case of a
Kurzschlüsse oder Überlastung connection error e.g. a short this safety
gesichert, werden jedoch Kabel feature can’t work and the device will be
vertauscht oder kurzgeschlossen destroyed subsequently.
kann keine Sicherung wirken und Make sure that there is no short circuit
das Gerät wird dadurch ggf. zerstört. caused by the mounting screws or metal.
Achten Sie ebenfalls beim befestigen
darauf, dass kein Kurzschluss mit
Metallteilen entsteht.
HINWEIS: Bitte beachten Sie die NOTE: Please note the CV basic settings
CV-Grundeinstellungen im Auslieferungszustand. in the delivery state.

8SGA
Produktbeschreibung Product description
Das mXion SGA ist ein sehr kleiner dennoch The mXion SGA is a very small but powerful
leistungsstarker Segmentdecoder zur Anzeige segment decoder for display the numbers 1-9
der Zahlen 1-9 und eignet sich daher bestens and is therefore ideal as display for HV and HL
als Display für HV und HL Signale als signals as speed display which digital is
Geschwindigkeitsanzeige welche digital switchable. Thanks to its novel mapping and
schaltbar ist. Durch sein neuartiges Mapping slave mode in combination with a combine
und Slave-Modus ist es erstmals möglich mehrere signal decoder (e.g. LSD) so that no CVs
dieser Decoder in Kombination mit einem overlap here or with the lock hast o be
Signaldecoder (bspw. LSD) zu kombinieren, sodass worked.
sich hier keine CVs überlappen oder mit der Sperre
gearbeitet werden muss.
Wenn Sie dieses Modul als Anzeige für die If you use this module as in indicator for the
Geschwindigkeit bei einem HV Signal einsetzen use speed with an HV signal and our LSD
und unseren LSD Signaldecoder zur Steuerung signal decoder for control of the LEDs you can
der LEDs nutzen, können Sie hier problemlos easily use them here set CV1 = 1, so everyone
CV1 = 1 setzen, so verschieben sich alle will shift CVs of this decoder around 100
CVs dieses Decoders um 100 (bspw. CV7 (e.g. CV7 (version) then no longer has to work
(Version) muss dann nicht mehr mit CV7 with CV7 but read out with CV107). This
sondern mit CV107 ausgelesen werden). makes it possible to use both decoders in
Dadurch ist es möglich, beide Decoder im the installed condition to program and
eingebauten Zustand bel. zu programmieren address them to the outside work like A
und anzusprechen da diese nach außen decoder.
wie EIN Decoder arbeiten!

9SGA
Programmiersperre Programming lock
Um versehentliches Programmieren To prevent accidental programming to
zu verhindern bieten CV 15/16 eine prevent CV 15/16 one programming
Programmiersperre. Nur wenn lock. Only if CV 15 = CV 16 is a
CV 15 = CV 16 ist eine Programmierung programming possible. Changing CV 16
möglich. Beim Ändern von CV 16 ändert sich changes automatically also CV 15.
automatisch auch CV 15. Mit CV 7 = 16 kann With CV 7 = 16 can the programming
die Programmiersperre zurückgesetzt werden. lock reset.
STANDARTWERT CV 15/16 = 145 STANDARD VALUE CV 15/16 = 145
Programmiermöglichkeiten Programming options
Dieser Decoder unterstützt die folgenden This decoder supports the following
Porgrammierarten: Bitweise, POM, Register programming types: bitwise, POM and
CV lesen & schreiben und Programmiertaster CV read & write and register-mode and
programming switch.
Es wird keine zusätzliche Last zur Programmierung There will be no extra load for
benötigt. programming.
Im POM (Programmierung auf dem Hauptgleis) In POM (programming on maintrack) the
wird ebenfalls die Programmiersperre unterstützt. programming lock is also supported.
Der Decoder kann zudem auf dem Hauptgleis The decoder can also be on the main
programmiert werden, ohne das andere Decoder track programmed without the other
beeinflusst werden. Somit muss bei Programmierung decoder to be influenced. Thus, when
kein Ausbau des Decoders erfolgen. programming the decoder can not be
removed.
HINWEIS: Um POM zu nutzen ohne andere NOTE: To use POM without others
Decoder zu beeinflussen muss Ihre Digitalzentrale decoder must affect your digital center
POM an spezifische Decoderadresse unterstützten POM to specific decoder adresses

10 SGA
Programmierung von binären Werten Programming binary values
Einige CV’s (bspw. 29) bestehen aus Some CV’s (e.g. 29) consist of
sogenannten binären Werten. Das so-called binary values. The
bedeutet, dass mehrere Einstellungen in means that several settings
einem Wert zusammengefasst werden. in a value. Each function has a bit
Jede Funktion hat eine Bitstelle und position and a value. For
eine Wertigkeit. Zur Programmierung programming such a CV must have
einer solchen CV müssen alle Wertigkeiten all the significances can be added. A
addiert werden. Eine deaktivierte Funktion disabled function has always the
hat immer die Wertigkeit 0. value 0.
BEISPIEL: Sie wollen 28 Fahrstufen, EXAMPLE: You want 28 drive steps
lange Lokadresse programmieren. and long loco address. To do this,
Dazu müssen Sie in CV 29 den Wert you must set the value in CV 29
2 + 32 = 34 programmieren. 2 + 32 = 34 programmed.
Programmierung Weichenadressen Programming switch adress
Weichenadressen bestehen aus 2 Werten. Switch addresses consist of 2 values.
Für Adressen < 256 kann der Wert direkt For addresses < 256 the value can be
in Adresse tief programmiert werden. directly in address low. The high address is
Adresse hoch ist dabei immer 0. 0. If the address is > 255 this is as
Wenn die Adresse > 255 ist, wird diese follows (for example address 2000):
wie folgt berechnet (bspw. Adresse 2000):
2000 / 256 = 7,81, Adresse hoch ist also 7 2000 / 256 = 7,81, address high is 7
2000 –(7x 256) = 208, Adresse tief ist 2000 –(7x 256) = 208, address low is
somit 208. then 208.

11 SGA
Resetfunktionen Reset functions
Über CV 7 kann der Decoder zurückgesetzt The decoder can be reset via CV 7. Various
werden. Dazu sind div. Bereiche nutzbar. areas can be used for this purpose.
Schreiben mit folgenden Werten: Write with the following values:
11 (Grundfunktionen) 11 (basic functions)
16 (Programmiersperre CV 15/16) 16 (programming lock CV 15/16)
33 (Weichenausgänge) 33 (switch outputs)

12 SGA
CV-Tabelle
CV
Beschreibung
S
L/W
Bereich
Bemerkung
1
Slave-Modus
0
W
0 –3
Versetzt die CVs um CV1*100
0 = normale CV-Adressen
1 = CV-Adressen um 100 verschoben
2 = CV-Adressen um 200 verschoben
3 = CV-Adressen um 300 verschoben
Ideal für die Kombination mit weiteren
Decodern damit die CVs nicht überlappen
(bspw. LSD)
5
Blendzeiten
4
W
0 –255
Auf/Abblendzeiten 1ms/Wert
7
Softwareversion
–
–
nur lesbar (10 = 1.0)
7
Decoder-Resetfunktionen
3 Resetbereiche wählbar
11
16
33
Grundfunktionen (CV 1,11-13,17-19)
Programmiersperre (CV 15/16)
Funktions- & Weichenausgänge (CV 20-23)
8
Herstellerkennung
160
–
nur lesbar
7+8
Registerprogramiermodus
Reg8 = CV-Adresse
Reg7 = CV-Wert
CV 7/8 behalten dabei ihren Wert
CV 8 erst mit Zieladresse beschreiben, dann
CV 7 mit Wert beschreiben oder auslesen
(bspw: CV 19 soll 3 haben)
CV 8 = 19, CV 7 = 3 senden
14
Anzeigenummer
2
W
1 - 9
Anzeigenummer (speichert letzte Zahl)
15
Programmiersperre (Schlüssel)
145
W
0 –255
Zum Sperren nur diesen ändern
16
Programmiersperre (Schloss)
145
W
0 –255
Änderung hier ändert CV 15
17
Rückschaltzeit
0
W
0 –255
0 = deaktiv
1 –255 Rückschaltzeit 250 ms/Wert
18
Weichenadressberechnung
0
W
0/1
0 = Weichenadresse nach Norm
1 = Weichenadresse wie Roco, Fleischmann
19
mXion Konfiguration
0
W
bitweise Programmierung
Bit
Wert
AUS (Wert 0)
AN
0
1
Adresse 1 normaler Ausgang
Adresse 1 invertierter Ausgang
1
2
Adresse 2 normaler Ausgang
Adresse 2 invertierter Ausgang
2
4
Keine Anzeige beim Start
Zahl beim Start anzeigen
3
8
Signalzustand überblenden
Signalzustand mit Austastlücke
20
Adresse 1 hoch
0
W
1 –2048
Schaltadresse 1, wenn Adresse kleiner 256
einfach CV21 = Wunschadresse!
21
Adresse 1 tief
1
W
22
Adresse 1 invertiert
0
W
0/1
0 = normal, 1 = invertierte Schaltrichtung
23
Adresse 2 hoch
0
W
1 –2048
Schaltadresse 2, wenn Adresse kleiner 256
einfach CV23 = Wunschadresse!
24
Adresse 2 tief
2
W
25
Adresse 2 invertiert
0
W
0/1
0 = normal, 1 = invertierte Schaltrichtung

13 SGA
26
Adresse 3 hoch
0
W
1 –2048
Wie Schaltadresse 1, wenn Adresse kleiner 256
einfach CV21 = Wunschadresse!
27
Adresse 3 tief
0
W
28
Adresse 3 invertiert
0
W
0/1
0 = normal, 1 = invertierte Schaltrichtung
29
Adresse 4 hoch
0
W
1 –2048
Wie Schaltadresse 1, wenn Adresse kleiner 256
einfach CV21 = Wunschadresse!
30
Adresse 4 tief
0
W
31
Adresse 4 invertiert
0
W
0/1
0 = normal, 1 = invertierte Schaltrichtung
32
Adresse 5 hoch
0
W
1 –2048
Wie Schaltadresse 1, wenn Adresse kleiner 256
einfach CV21 = Wunschadresse!
33
Adresse 5 tief
0
W
34
Adresse 5 invertiert
0
W
0/1
0 = normal, 1 = invertierte Schaltrichtung
35
Adresse 6 hoch
0
W
1 –2048
Wie Schaltadresse 1, wenn Adresse kleiner 256
einfach CV21 = Wunschadresse!
36
Adresse 6 tief
0
W
37
Adresse 6 invertiert
0
W
0/1
0 = normal, 1 = invertierte Schaltrichtung
38
Adresse 7 hoch
0
W
1 –2048
Wie Schaltadresse 1, wenn Adresse kleiner 256
einfach CV21 = Wunschadresse!
39
Adresse 7 tief
0
W
40
Adresse 7 invertiert
0
W
0/1
0 = normal, 1 = invertierte Schaltrichtung
41
Adresse 8 hoch
0
W
1 –2048
Wie Schaltadresse 1, wenn Adresse kleiner 256
einfach CV21 = Wunschadresse!
42
Adresse 8 tief
0
W
43
Adresse 8 invertiert
0
W
0/1
0 = normal, 1 = invertierte Schaltrichtung
44
Adresse 9 hoch
0
W
1 –2048
Wie Schaltadresse 1, wenn Adresse kleiner 256
einfach CV21 = Wunschadresse!
45
Adresse 9 tief
0
W
46
Adresse 9 invertiert
0
W
0/1
0 = normal, 1 = invertierte Schaltrichtung
47
Adresse 10 hoch
0
W
1 –2048
Wie Schaltadresse 1, wenn Adresse kleiner 256
einfach CV21 = Wunschadresse!
48
Adresse 10 tief
0
W
49
Adresse 10 invertiert
0
W
0/1
0 = normal, 1 = invertierte Schaltrichtung
50
Adresse 11 hoch
0
W
1 –2048
Wie Schaltadresse 1, wenn Adresse kleiner 256
einfach CV21 = Wunschadresse!
51
Adresse 11 tief
0
W
52
Adresse 11 invertiert
0
W
0/1
0 = normal, 1 = invertierte Schaltrichtung
53
Adresse 12 hoch
0
W
1 –2048
Wie Schaltadresse 1, wenn Adresse kleiner 256
einfach CV21 = Wunschadresse!
54
Adresse 12 tief
0
W
55
Adresse 12 invertiert
0
W
0/1
0 = normal, 1 = invertierte Schaltrichtung

14 SGA
CV-Table
CV
Description
S
L/S
Range
Note
1
Slave-Modus
0
W
0 –3
Offsets the CVs by CV1 * 100
0 = normal CV addresses
1 = CV addresses shifted by 100
2 = CV addresses shifted by 200
3 = CV addresses shifted by 300
Ideal for combination with other decoders
so that the CVs do not overlap (e.g. LSD)
5
Fade times
4
W
0 –255
1ms/ value
7
Software version
–
–
read only (10 = 1.1)
7
Decoder reset functions
3 ranges available
11
16
33
basic settings (CV 1,11-13,17-19)
programming lock (CV 15/16)
function- & Switch outputs (CV 20-23)
8
Manufacturer ID
160
–
read only
7+8
Register programming mode
Reg8 = CV-Address
Reg7 = CV-Value
CV 7/8 don’t changes his real value
CV 8 write first with cv-number, then CV 7
write with value or read
(e.g.: CV 49 should have 3)
CV 8 = 49, CV 7 = 3 writing
14
Display number
2
W
1 - 9
displayed number (storage safe)
15
Programming lock (key)
170
S
0 –255
to lock only change this value
16
Programming lock (lock)
170
S
0 –255
changes in CV 16 will change CV 15
17
Switch back timer
0
W
0 –255
0 = deactive
1 –255 switch back time 250 ms/value
18
Switch address calculation
0
S
0/1
0 = Switch Address like norm
1 = Switch Address like Roco, Fleischmann
19
mXion configuration
0
S
bitwise programming
Bit
Value
OFF (Value 0)
ON
Bit
Wert
AUS (Wert 0)
AN
0
1
Address 1 normal output
Address 1 invert output
1
2
Address 2 normal output
Address 2 invert output
2
4
No display at start
Display number at start
3
8
Signal state fade over
Signal state with short out
20
Address 1 high
0
W
1 –2048
Switch address 1, if address smaller 256 write
to CV21 = desired address!
21
Address 1 low
1
W
22
Address 1 invertiert
0
W
0/1
0 = normal, 1 = inverted switch direction
23
Address 2 high
0
W
1 –2048
Switch address 2, if address smaller 256 write
to CV23 = desired address!
24
Address 2 low
2
W
25
Address 2 invertiert
0
W
0/1
0 = normal, 1 = inverted switch direction

15 SGA
26
Address 3 hoch
0
W
1 –2048
As Switch address 1, if address smaller 256
write to CV21 = desired address!
27
Address 3 tief
0
W
28
Address 3 invertiert
0
W
0/1
0 = normal, 1 = inverted switch direction
29
Address 4 hoch
0
W
1 –2048
As Switch address 1, if address smaller 256
write to CV21 = desired address!
30
Address 4 tief
0
W
31
Address 4 invertiert
0
W
0/1
0 = normal, 1 = inverted switch direction
32
Address 5 hoch
0
W
1 –2048
As Switch address 1, if address smaller 256
write to CV21 = desired address!
33
Address 5 tief
0
W
34
Address 5 invertiert
0
W
0/1
0 = normal, 1 = inverted switch direction
35
Address 6 hoch
0
W
1 –2048
As Switch address 1, if address smaller 256
write to CV21 = desired address!
36
Address 6 tief
0
W
37
Address 6 invertiert
0
W
0/1
0 = normal, 1 = inverted switch direction
38
Address 7 hoch
0
W
1 –2048
As Switch address 1, if address smaller 256
write to CV21 = desired address!
39
Address 7 tief
0
W
40
Address 7 invertiert
0
W
0/1
0 = normal, 1 = inverted switch direction
41
Address 8 hoch
0
W
1 –2048
As Switch address 1, if address smaller 256
write to CV21 = desired address!
42
Address 8 tief
0
W
43
Address 8 invertiert
0
W
0/1
0 = normal, 1 = inverted switch direction
44
Address 9 hoch
0
W
1 –2048
As Switch address 1, if address smaller 256
write to CV21 = desired address!
45
Address 9 tief
0
W
46
Address 9 invertiert
0
W
0/1
0 = normal, 1 = inverted switch direction
47
Address 10 hoch
0
W
1 –2048
As Switch address 1, if address smaller 256
write to CV21 = desired address!
48
Address 10 tief
0
W
49
Address 10 invertiert
0
W
0/1
0 = normal, 1 = inverted switch direction
50
Address 11 hoch
0
W
1 –2048
As Switch address 1, if address smaller 256
write to CV21 = desired address!
51
Address 11 tief
0
W
52
Address 11 invertiert
0
W
0/1
0 = normal, 1 = inverted switch direction
53
Address 12 hoch
0
W
1 –2048
As Switch address 1, if address smaller 256
write to CV21 = desired address!
54
Address 12 tief
0
W
55
Address 12 invertiert
0
W
0/1
0 = normal, 1 = inverted switch direction

16 SGA
Technische Daten Technical data
Spannung: Power supply:
7-27V DC/DCC 7-27V DC/DCC
5-18V AC 5-18V AC
Stromaufnahme: Current:
10mA (ohne Funktionsausgänge) 10mA (with out functions)
Maximaler Funktionsstrom: Maximum function current:
40 mA 40mA
Temperaturbereich: Temperature range:
-40 bis 85°C -40 up to 85°C
Abmaße L*B*H (cm): Dimensions L*B*H (cm):
1.7*2.3*2 1.7*1.3*2
HINWEIS: Um Kondenswasserbildung NOTE: In case you intend to utilize this
zu vermeiden benutzen Sie die Elektronik device below freezing temperatures, make
bei Temperaturen unter 0°C nur, wenn sure it was stored in a heated environment
diese vorher aus einem beheizten Raum before operation to prevent the generation
kommt. Im Betrieb sollte sich kein weiteres of condensed water. During operation is
Kondenswasser bilden können. sufficient to prevent condensed water.

17 SGA
Garantie, Reparatur Warranty, Service, Support
micron-dynamics gewährt die micron-dynamics warrants this product
Fehlerfreiheit dieses Produkts für ein against defects in materials and
Jahr. Die gesetzlichen Regelungen workmanship for one year from the
können in einzelnen Ländern abweichen. original date of purchase. Other countries
Verschleißteile sind von der Garantieleistung might have different legal warranty
ausgeschlossen. Berechtigte Beanstandungen situations. Normal wear and tear,
werden kostenlos behoben. Für Reparatur- consumer modifications as well as improper
oder Serviceleistungen senden Sie das use or installation are not covered.
Produkt bitte direkt an den Hersteller. Peripheral component damage is not covered
Unfrei zurückgesendete Sendungen werden by this warranty. Valid warrants claims will be
nicht angenommen. Für Schäden durch serviced without charge within the warranty
unsachgemäße Behandlung oder Fremdeingriff period. For warranty service please return
oder Veränderung des Produkts besteht the product to the manufacturer. Return
kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by
Serviceleistungen erlischt unwiderruflich. micron-dynamics. Please include your proof of
Auf unserer Internetseite finden Sie die purchase with the returned good. Please
jeweils aktuellen Broschüren, check our website for up to date brochures,
Produktinformationen, Dokumentationen product information, documentation and
und Softwareprodukte rund um software updates. Software updates you can
unsere Produkte. do with our updater or you can send us
Softwareupdates können Sie mit the product, we update for you free.
unserem Updater durchführen,
oder Sie senden uns das Produkt zu;
wir updaten für Sie kostenlos.
Irrtümer und Änderungen vorbehalten. Errors and changes excepted.

18 SGA
Hotline Hotline
Bei Serviceanfragen und Schaltplänen For technical support and schematics for
für Anwendungsbeispiele richten Sie sich application examples contact:
bitte an:
micron-dynamics micron-dynamics
[email protected] [e-mail]
[email protected] [email protected]
www.micron-dynamics.de
https://www.youtube.com/@micron-dynamics
