Nad S100 User manual

S100

Stereo Preamplifier

Owner’s Manual

Manuel d’Installation

Bedienungsanleitung

Manual del Usuario

Manuale delle Istruzioni

Manual do Proprietário

Bruksanvisning

Warning: To reduce the risk of fire or electric shock, do not

expose this unit to rain or moisture.

The lightning flash with an arrowhead symbol within an equilateral

triangle, is intended to alert the user to the presence of uninsulated

“dangerous voltage” within the product’s enclosure that may be of

sufficient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to

alert the user to the presence of important operating and

maintenance (servicing) instructions in the literature accompanying

the product.

Do not place this unit on an unstable cart, stand or tripod, bracket

or table. The unit may fall, causing serious injury to a child or adult

and serious damage to the unit. Use only with a cart, stand, tripod,

bracket or table recommended by the manufacturer or sold with

the unit. Any mounting of the device on a wall or ceiling should

follow the manufacturer’s instructions and should use a mounting

accessory recommended by the manufacturer.

An appliance and cart combination should be moved with care.

Quick stops, excessive force and uneven surfaces may cause the

appliance and cart combination to overturn.

Read and follow all the safety and operating instructions before

connecting or using this unit. Retain this notice and the owner’s

manual for future reference.

All warnings on the unit and in its operating instructions should be

adhered to.

Do not use this unit near water; for example, near a bath tub,

washbowl, kitchen sink, laundry tub, in a wet basement or near a

swimming pool.

The unit should be installed so that its location or position does not

interfere with its proper ventilation. For example, it should not be

situated on a bed, sofa, rug or similar surface that may block the

ventilation openings; or placed in a built-in installation, such as a

bookcase or cabinet, that may impede the flow of air through its

ventilation openings.

The unit should be situated from heat sources such as radiators,

heat registers, stoves or other devices (including amplifiers) that

produce heat.

The unit should be connected to a power supply outlet only of the

voltage and frequency marked on its rear panel.

The power supply cord should be routed so that it is not likely to be

walked on or pinched, especially near the plug, convenience

receptacles, or where the cord exits from the unit.

Unplug the unit from the wall outlet before cleaning. Never use

benzine, thinner or other solvents for cleaning. Use only a soft

damp cloth.

The power supply cord of the unit should be unplugged from the

wall outlet when it is to be unused for a long period of time.

Care should be taken so that objects do not fall, and liquids are not

spilled into the enclosure through any openings.

This unit should be serviced by qualified service personnel when:

A. The power cord or the plug has been damaged; or

B. Objects have fallen, or liquid has been spilled into the unit; or

C. The unit has been exposed to rain or liquids of any kind; or

D. The unit does not appear to operate normally or exhibits a

marked change in performance; or

E. The device has been dropped or the enclosure damaged.

DO NOT ATTEMPT SERVICING OF THIS UNIT

YOURSELF. REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL

Upon completion of any servicing or repairs, request the service

shop’s assurance that only Factory Authorized Replacement Parts

with the same characteristics as the original parts have been used,

and that the routine safety checks have been performed to

guarantee that the equipment is in safe operating condition.

REPLACEMENT WITH UNAUTHORIZED PARTS MAY RESULT IN FIRE,

ELECTRIC SHOCK OR OTHER HAZARDS.

ATTENTION

POUR ÉVITER LES CHOC ELECTRIQUES, INTRODUIRE LA

LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE

CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU’AU

FOND.

CAUTION

TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF

PLUG TO WIDE SLOT FULLY INSERT.

If an indoor antenna is used (either built into the set or installed

separately), never allow any part of the antenna to touch the metal

parts of other electrical appliances such as a lamp, TV set etc.

CAUTION

POWER LINES

Any outdoor antenna must be located away from all power lines.

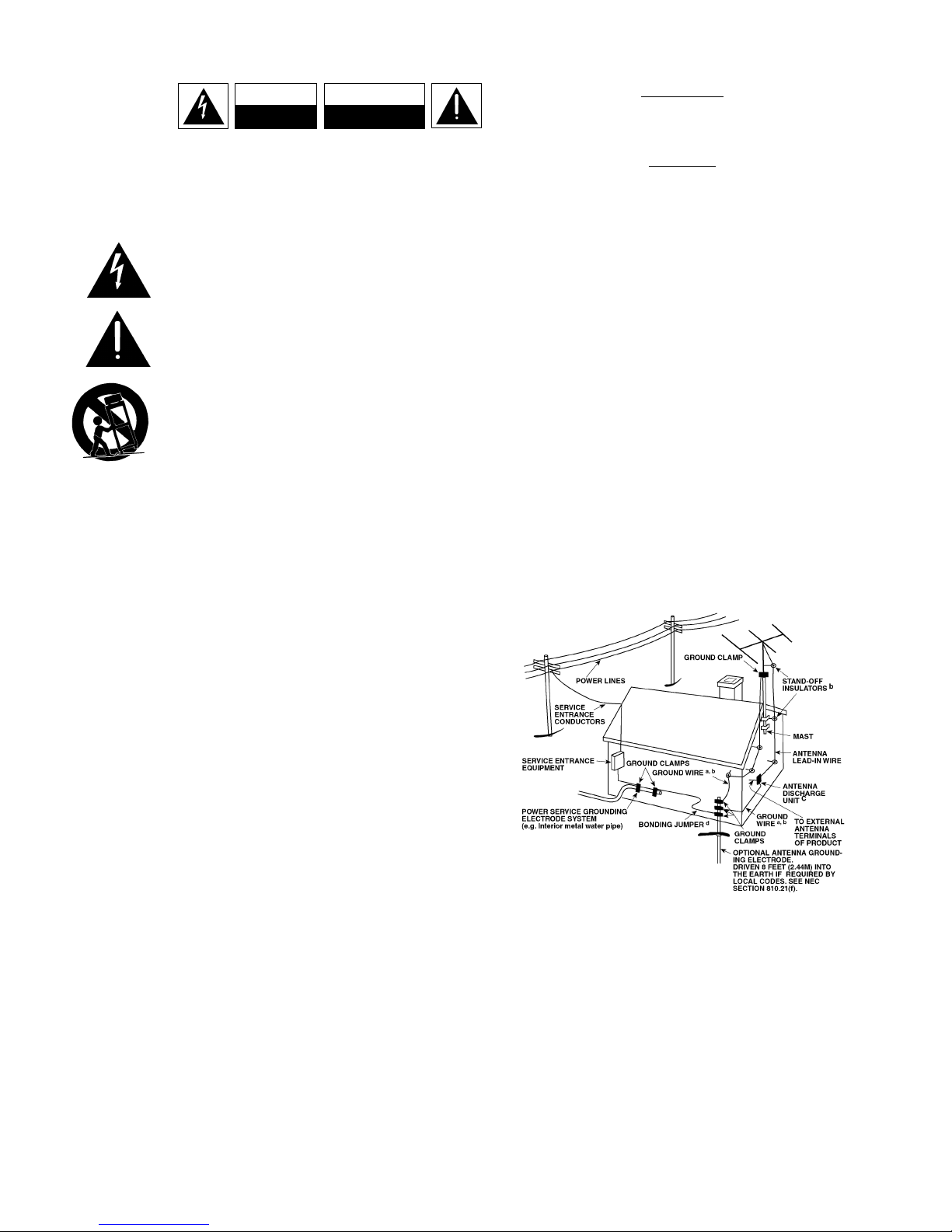

OUTDOOR ANTENNA GROUNDING

If an outside antenna is connected to your tuner or tuner-

preamplifier, be sure the antenna system is grounded so as to

provide some protection against voltage surges and built-up static

charges. Article 810 of the National Electrical Code, ANSI/NFPA No.

70-1984, provides information with respect to proper grounding of

the mast and supporting structure, grounding of the lead-in wire to

an antenna discharge unit, size of grounding conductors, location of

antenna discharge unit, connection to grounding electrodes and

requirements for the grounding electrode.

a. Use No. 10 AWG (5.3mm2) copper, No. 8 AWG (8.4mm2)

aluminium, No. 17 AWG (1.0mm2) copper-clad steel or bronze

wire, or larger, as a ground wire.

b. Secure antenna lead-in and ground wires to house with stand-off

insulators spaced from 4-6 feet (1.22 - 1.83 m) apart.

c. Mount antenna discharge unit as close as possible to where lead-

in enters house.

d. Use jumper wire not smaller than No.6 AWG (13.3mm2) copper,

or the equivalent, when a separate antenna-grounding electrode

is used. see NEC Section 810-21 (j).

EXAMPLE OF ANTENNA GROUNDING AS PER NATIONAL ELECTRICAL

CODE INSTRUCTIONS CONTAINED IN ARTICLE 810 - RADIO AND

TELEVISION EQUIPMENT.

NOTE TO CATV SYSTEM INSTALLER: This reminder is

provided to call the CATV system installer’s attention to

Article 820-40 of the National Electrical Code that provides

guidelines for proper grounding and, in particular, specifies

that the ground cable ground shall be connected to the

grounding system of the building, as close to the point of

cable entry as practical.

CAUTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

ATTENTION:

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK). NO

USER SERVICEABLE PARTS INSIDE. REFER SERVICING

TO QUALIFIED SERVICE PERSONNEL.

IMPORTANT SAFETY INSTRUCTIONS

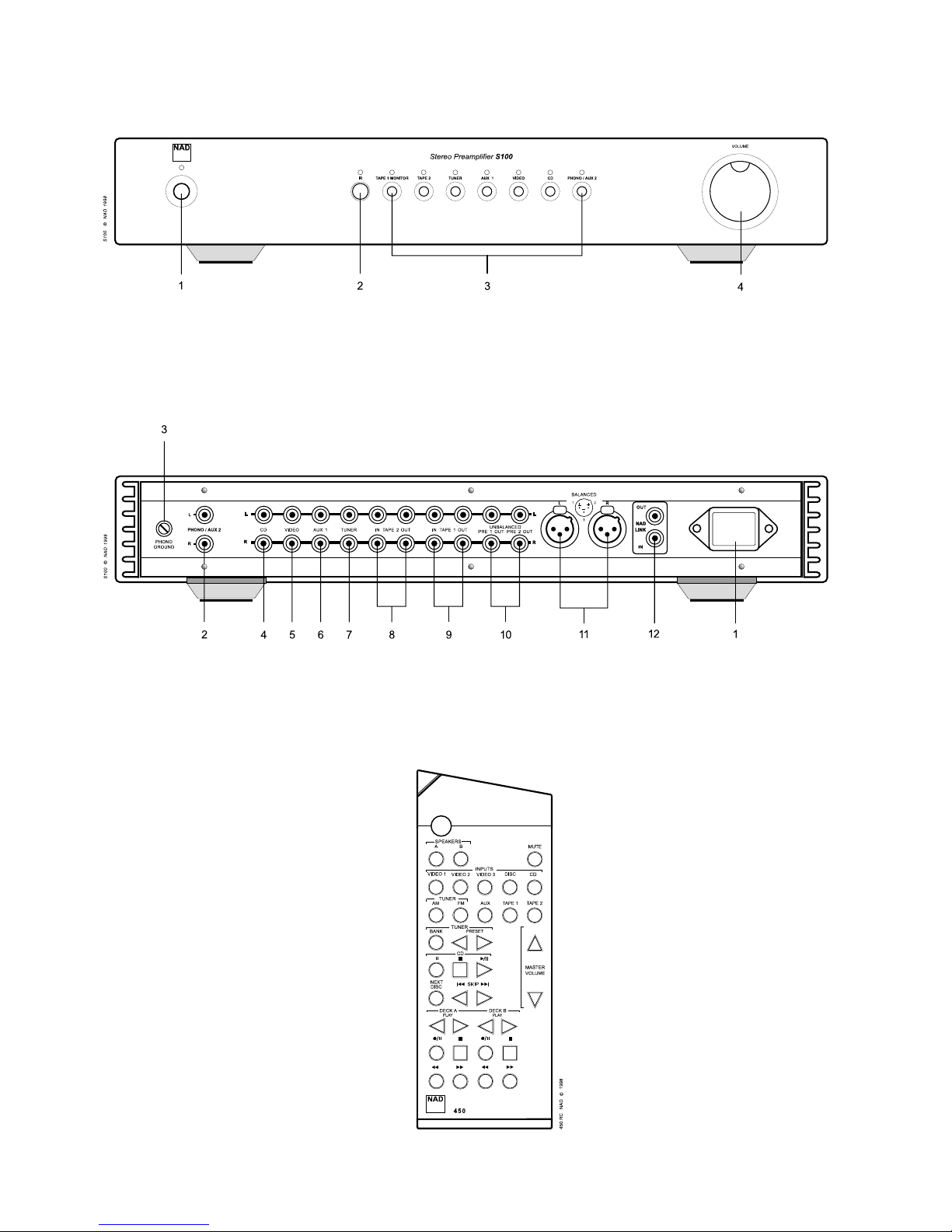

FRONT PANEL CONTROLS

REAR PANEL CONNECTIONS

REMOTE CONTROL

QUICK START

1. Connect the RCA or XLR outputs to a power amplifier or active

loudspeakers.

2. Plug in the AC Mains cable.

3. Press the POWER button to turn the S100 on.

4. Press the required input selector.

NOTES ON INSTALLATION

Your S100 should be placed on a firm, level surface. Avoid placing

the unit in direct sunlight or near sources of heat and damp.

Allow adequate ventilation. Do not place the unit on a soft surface

like a carpet. Do not place it in an enclosed position such as a

bookcase or cabinet that may impede the airflow through the

ventilation slots.

Switch the unit and all ancillary equipment off before making any

connections. The RCA connectors on your S100 are colour coded for

convenience. Red and white are Right and Left audio respectively,

and yellow for NAD-Link.

The S100 comes with RCA leads for basic connections. Where

additional leads are required, use high quality leads and connectors

for optimum performance and reliability. Ensure that leads and

connectors are not damaged in any way and all connectors are firmly

pushed home. If the unit is not going to be used for some time,

disconnect the plug from the AC socket.

Should water get into your S100, shut off the power to the unit and

remove the plug from the AC socket. Have the unit inspected by a

qualified service technician before attempting to use it again.

Do not remove the cover, there are no user-serviceable

parts inside.

Use a dry soft cloth to clean the unit. If necessary, lightly dampen the

cloth with soapy water. Do not use solutions containing benzol or

other volatile agents.

REAR PANEL CONNECTIONS

1. IEC AC MAINS (POWER) INPUT

The S100 comes supplied with a separate AC Mains cable. Before

connecting the cable to a live wall socket ensure that it is firmly

connected to the NAD S100’s AC Mains input socket first. Always

disconnect the AC Mains cable plug from the live wall socket first,

before disconnecting the cable from the S100 Mains input socket.

Voltage conversion:

A notice printed on the rear indicates the AC power-line voltage that

the preamplifier requires. However, every model S100 amplifier has a

“universal” power supply that can be modified easily for operation in

other countries. If you wish to transport your S100 to a nation that

employs a different power-line voltage, an authorised NAD dealer or

service agency can convert it for such use.

2. PHONO/AUX2 INPUT

The NAD S100 preamplifier may be fitted with a dedicated Phono

Module to allow for direct connection of phono Moving Magnet

(MM) or Moving Coil (MC) cartridges.

Depending on your version of the NAD S100 preamplifier, it may

already be fitted with the dedicated S100 Phono Module. The S100

Phono Module can be retro-fitted by your dealer who can also set

the parameters (such as MM or MC, MC cartridge impedance) of the

Phono Module to suit your specific turntable and cartridge

combination.

Without the S100 Phono Module:

Without the module installed, the PHONO/AUX2 input provides an

additional line-level input such as an additional CD player, MD player,

etc. Use a twin RCA-to-RCA lead to connect the auxiliary unit’s left

and right ‘Audio Outputs’ to these inputs.

NOTE: Without the Phono Module only a very faint sound will be

heard if a turntable fitted with an MM or MC cartridge is connected.

Consult your dealer to have the optional Phono Module fitted.

With the S100 Phono Module:

Ensure that your dealer has chosen the correct settings inside the

Phono Module (MM or MC, cartridge impedance) to suit your

specific turntable and cartridge combination. Connect the twin RCA

lead from your turntable, observing that the left and right channels

are connected correctly.

3. PHONO GROUND CONNECTOR

Apart from the twin RCA lead, most turntables also include a single

wire earth lead. Connect this to the S100 chassis PHONO GROUND

connector.

4. CD INPUT

Input for a CD or other line-level signal source. Use a twin RCA-to-RCA

lead to connect the CD player left and right ‘Audio Outputs’ to these

inputs. The S100 only accepts analogue signals from your CD player.

5. VIDEO INPUT

Input for the audio signal from a stereo VCR (or stereo

TV/Satellite/Cable receiver) or other line-level audio source. Using

twin RCA-to-RCA leads, connect to the left and right ‘Audio

Outputs’ of the unit to these inputs.

NOTE: These are audio inputs only.

6. AUX 1 INPUT

Input for additional line level input signals such as another CD player.

Use a twin RCA-to-RCA lead to connect the auxiliary unit’s left and

right ‘Audio Outputs’ to these inputs.

7. TUNER INPUT

Input for a Tuner or other line-level signal source. Use a twin RCA-to-

RCA lead to connect the Tuner left and right ‘Audio Outputs’ to

these inputs.

NAD S100 Stereo Preamplifier

8. TAPE 2 IN, OUT

Connections for analogue recording and playback to a secondary audio

tape recorder of any type. Using twin RCA-to-RCA leads, connect to

the left and right ‘Audio Outputs’ of the tape machine to the TAPE 2 IN

connectors for playback. Connect the left and right ‘Audio Inputs’ of

the tape machine to the TAPE 2 OUT connectors for recording.

9. TAPE 1 IN, OUT

Connections for analogue recording and playback to an audio tape

recorder of any type. Using twin RCA-to-RCA leads, connect to the

left and right ‘Audio Outputs’ of the tape machine to the TAPE 1 IN

connectors for playback and tape monitoring. Connect the left and

right ‘Audio Inputs’ of the tape machine to the TAPE 1 OUT

connectors for recording.

10. PRE 1, PRE 2 OUT (UNBALANCED)

Connections for an external power amplifier, processor or active

speakers. Use twin RCA-to-RCA leads to connect to the left and right

‘Audio Inputs’ of the power amplifier, processor or active speakers to

the PRE 1 or PRE 2 OUT connectors.

The PRE 1 and PRE 2 OUT sockets carry the same signal and may be

used simultaneously for e.g. bi-amping.

The PREOUT output signal is controlled by the S100’s volume and

balance control settings. These sockets provide connections to

amplifiers, active speakers and processors requiring an unbalanced

RCA connections.

11. BALANCED OUTPUT

Connections to an external power amplifier or processor that uses

balanced XLR connectors. These are fully balanced XLR outputs,

suitable to drive most balanced hi-fi and professional amplifiers.

The wiring standard used for these connectors is:

Pin 1 Chassis Earth (Ground)

Pin 2 Hot (Live )

Pin 3 Signal Ground (Return)

12. NAD-LINK IN, OUT

The NAD-Link connector is used to pass commands from the remote

control to and from other units fitted with NAD-Link connectors. This

allows centralised control of a complete system or gives system control

from more than one room. To function with other units, connect the

S100’s NAD-Link OUT to the NAD-Link IN on the other unit. NAD-Link

connectors can be daisy-chained, IN to OUT, so that a whole system

can be controlled from the remote control facilities of one unit.

A single NAD-Link connection from a hi-fi system in a second room

will allow remote control of Multi Room systems.

FRONT PANEL CONTROLS

1. POWER

Pressing the POWER button turns the unit On and after a few

seconds, the Power indicator LED will extinguish. Pressing the

POWER button again will turn the preamplifier Off.

When the S100 is switched On, pressing the Standby button on the

remote handset will put the S100 into Standby mode and the Power

indicator will light up blue. The blue Standby indicator shows that

power is being supplied to the S100, but the system is currently in

the Standby mode.

CAUTION: When in Standby mode, power is still supplied to your

S100. You should switch it Off using the front panel POWER button

when it is not being used for long periods of time.

2. REMOTE SENSOR

Sensor for receiving the infrared signals from your remote control

handset. The LED above the sensor flashes to confirm infrared

reception.

3. INPUT SELECTORS

These buttons select the active input to the S100 and the signal sent

to the TAPE outputs, the PRE 1 & PRE 2 OUT and XLR output sockets.

LEDs over each button will indicate which input is currently selected.

PHONO/AUX 2 Selects the source connected to the PHONO/AUX 2

input.

With the optional S100 Phono Module installed, a turntable

Phono with either an MM or MC cartridge can be connected.

Without the optional Phono Module installed you can use this input

for any line-level source.

CD Selects the CD (or other line-level source) connected to the CD

sockets as the active input.

VIDEO Selects the VCR (or stereo TV/Satellite/Cable receiver)

connected to the VCR sockets as the active input.

AUX 1 Selects a line-level source connected to the AUX sockets as

the active input.

TUNER Selects the tuner (or other line-level source) connected to the

Tuner sockets as the active input.

TAPE 2 Selects Tape 2 as the active input.

TAPE 1 MONITOR Selects the output from a tape recorder when

playing back tapes or monitoring recordings being made through the

TAPE 1 sockets. Press the TAPE 1 MONITOR button once to select it

and again to return to the normal input selection.

TAPE 1 MONITOR is a tape monitor function which does not override

the current input selection. For example, if CD is the active input

when TAPE 1 MONITOR is selected, then the CD signal will continue

to be selected and sent to both the TAPE 1, and TAPE 2 OUTPUT

sockets, but it is the sound from the recorder connected to TAPE 1

that will be heard on the loudspeakers.

To show which input is active in when in tape monitor mode, its

indicator light will stay lit.

TO MAKE A RECORDING

When any source is selected, its signal is also fed directly to any tape

machine connected to the TAPE 1 or TAPE 2 OUTPUTS for recording.

TAPE TO TAPE COPYING

You can copy between two tape machines connected to your S100.

Put the source tape in the recorder connected to TAPE 2 and the

blank tape into the recorder connected to TAPE 1. By selecting TAPE

2 Input you can now record from TAPE 2 to TAPE 1 and monitor the

signal coming from the source tape.

Also you can use TAPE 1 as the source and copy to TAPE 2 but TAPE

1 MONITOR Input has to be selected for the duration of the

recording.

CAUTION: WHEN TAPE 2 IS SELECTED, ONLY ONE TAPE MACHINE

SHOULD BE SET IN RECORD MODE. IF BOTH ARE SET IN RECORD

MODE, WITH TAPE 2 SELECTED, A FEEDBACK LOOP RESULTS

WHICH MAY CAUSE A LOUD “WHISTLE” OR “HOWL” ,

POTENTIALLY DAMAGING YOUR AMPLIFIER OR LOUDSPEAKERS.

4. VOLUME

The VOLUME control adjusts the overall loudness of the signals being

fed to the loudspeakers. It is motor driven and can be adjusted from

the remote control handset. The VOLUME control does not affect

recordings made using the Tape outputs.

REMOTE CONTROL

The Remote Control handset handles all the key functions of the

S100 and has additional controls to remotely operate NAD Tuners,

Cassette and CD players.

Alkaline batteries are recommended for maximum operating life. Two

AAA (LR03) batteries should be fitted in the battery compartment at

the rear of the Remote Control. When replacing batteries, check that

they have been put in the right way round as indicated on the base

of the battery compartment.

Please refer to previous sections of the manual for a full description

of individual functions.

NOTE: The remote control handset supplied is the NAD universal

remote and can be used on any remote controllable NAD system.

Not every function on it may be available on your particular unit.

STANDBY Switches the S100 between On and Standby modes.

(Caution: Switch the S100 off using the front panel POWER button

when it is not being used for long periods of time.)

MUTE Press the MUTE button to temporarily switch off the sound to

the speakers. Press MUTE button again to restore sound.

VIDEO 1 Selects VIDEO as the active input. VIDEO 2 and 3 are not

active with S100.

DISC Selects PHONO/AUX 2 as the active input.

CD Selects CD as the active input.

TUNER FM Selects the TUNER as the active input of the S100 and

the FM waveband on a separate NAD Tuner if available.

TUNER AM Also selects the TUNER as the active input of the S100

and the AM waveband on a separate NAD Tuner if available.

AUX Selects AUX 1 as the active input.

TAPE 1 Selects TAPE 1 MONITOR as the active input.

TAPE 2 Selects TAPE 2 as the active input.

MASTER VOLUME or respectively increases or decreases

the Volume setting. The motorised Volume Control on the front

panel will indicate the level set.

Other than the commands relating to the NAD S100 preamplifier

itself, there are other buttons which will operate most NAD CD

players, Tuners and Cassette decks equipped with NAD Link.

TUNER CONTROL

(for use with NAD Tuner)

BANK Selects a bank of preset stations.

PRESET or Selects respectively lower or higher number

station preset.

CD PLAYER CONTROL

(for use with NAD CD Player)

engages Pause.

engages Stop.

engages Play or toggles between Play and Pause.

or engages Track skip; Press once to respectively return to

start of current or previous track or go to the next track.

NEXT DISC Go to next disc (for NAD CD changers).

CASSETTE DECK CONTROL

(For use with single (DECK B) or double transport (A and B)

NAD Cassette Decks)

or engages Reverse Play or Forward Play.

Record / Pause. Press to put cassette deck into record-pause.

Press Play to start recording.

stops Play or Recording.

engages Rewind.

engages Fast Forward.

NOTE: Direct sunlight or very bright ambient lighting may affect the

operating range and angle for the remote control handset.

TROUBLESHOOTING

NO SOUND • Power Mains cable unplugged or power

not switched on

• TAPE 1 MONITOR selected

• Mute on

• Connector to power amp not fitted correctly

• Internal fuse blown

• Power amp or active speaker

not switched on

• Check if AC Mains cable is plugged in and

power switched on

• De-select monitor mode

• Switch off Mute

• Check connections

• Consult dealer

• Switch power On

Problem Cause Solution

NO SOUND IN ONE CHANNEL

• Connector to power amp not fitted correctly

• Input lead disconnected or damaged

• Check connections

• Check leads and connections

PROBLEM ON PHONO INPUT ONLY • No signal

• Hum on Phono input

• Weak or Distorted signal

• No phono amplification module installed

• Check MM, MC switch set correctly

Check phono earth lead is connected

• Check the turntable is connected to the

correct MM or MC phono input

REMOTE CONTROL NOT WORKING • Batteries flat, or incorrectly inserted

• IR transmitter or receiver windows

obstructed

• Check or replace batteries

• Remove obstruction

WEAK BASS / POOR STEREO IMAGE • Speakers connected to the power

amplifier wired out of phase

• Check connections to all speakers in the

system

DEMARRAGE RAPIDE

1. Relier les sorties RCA ou XLR à un amplificateur de puissance ou

des haut-parleurs actifs.

2. Brancher le cordon d’alimentation CA.

3. Appuyer sur le bouton-poussoir “Marche/Arrêt” [POWER] pour

mettre le S100 sous tension.

4. Appuyer sur le sélecteur d’entrée requis.

NOTES CONCERNANT L’INSTALLATION

Poser votre S100 sur une surface stable, plane et horizontale. Eviter

les rayons directs du soleil et les sources de chaleur et d’humidité.

Assurer une ventilation adéquate. Ne pas poser cet appareil sur une

surface souple (moquette, par exemple). Ne pas le placer dans un

endroit confiné (sur une étagère de bibliothèque ou derrière des

portes vitrées), où le flux d’air à travers les ouïes de ventilation risque

d’être entravé.

Mettre l’appareil et tout le matériel associé hors tension avant

d’effectuer les branchements. Les connecteurs RCA de votre S100

comportent des codes couleurs afin d’en faciliter le branchement.

Rouge pour l’audio droite, blanc pour l’audio gauche, et jaune pour

la Liaison-NAD.

Le S100 est pourvu de câbles RCA pour effectuer les branchements

de base. Là où vous nécessitez des câbles supplémentaires, n’utiliser

que des câbles et des prises de haute qualité afin d’optimaliser les

performances et la fiabilité. Vérifier que les câbles et les connecteurs

ne présentent aucune détérioration, et que tous les connecteurs sont

bien enfoncés jusqu’en butée.

Si l’appareil doit rester inutilisé pendant un certain temps, débrancher

le cordon d’alimentation CA de la prise de secteur murale CA.

Si de l’eau pénètre à l’intérieur de votre S100, couper l’alimentation

de l’appareil et retirer la fiche de la prise secteur. Faire contrôler

l’appareil par un technicien de service après-vente qualifié, avant

toute tentative de remise en service.

Ne pas retirer le couvercle. A l’intérieur, il n’y a aucun élément

sur lequel l’utilisateur peut intervenir.

Utiliser un chiffon doux sec et propre pour nettoyer l’appareil. Si

nécessaire, humecter le chiffon avec un peu d’eau savonneuse. Ne

pas utiliser de solution contenant du benzol ou quelconque autre

agent volatile.

LIAISONS SUR LA FACE ARRIERE

1. ENTREE ALIMENTATION EN CA I.E.C.

L’appareil S100 est livré avec un cordon d’alimentation CA séparé.

Avant de brancher le cordon dans une prise de secteur murale sous

tension, il faut vérifier d’abord que le cordon soit bien enfoncé

jusqu’en butée dans la prise d’entrée alimentation CA du NAD S100.

Toujours débrancher le cordon de la prise de secteur murale avant de

débrancher le cordon de la prise d’entrée alimentation sur le S100.

Transformation de tension:

A l’arrière de l’appareil se trouve une notice imprimée qui indique le

type de tension secteur CA nécessaire au préamplificateur. Toutefois,

chaque amplificateur du modèle S100 dispose d’un bloc

d’alimentation “universel” qui se laisse facilement modifier pour que

l’appareil puisse fonctionner dans d’autres pays. Si vous désirez

transporter votre S100 dans un pays où la tension secteur est

différente, un concessionnaire NAD ou une agence de service après-

ventes homologuée peut effectuer la conversion pour vous.

2. ENTREE PHONO/AUX2

Votre préamplificateur NAD S100 peut être équipé d’un Module

Phono spécialisé qui permet de brancher directement des cartouches

phono à Aimant Mobile [Moving Magnet (MM)] ou à Bobine Mobile

[Moving Coil (MC)].

Cela dépendra de la version de votre préamplificateur NAD S100,

mais il est possible qu’il soit déjà équipé d’un Module Phono S100

spécialisé. Le Module Phono S100 peut être ajouté après par votre

revendeur qui peut également effectuer le réglage des paramètres du

Module Phono, (tel que l’Aimant Mobile [Moving Magnet MM], la

Bobine Mobile [Moving Coil MC], l’impédance de la cartouche à

Bobine Mobile [MC]), afin qu’ils s’accordent avec votre tourne-

disques et votre combinaison cartouche particuliers.

Sans le Module Phono S100:

Si ce module n’est pas prévu sur votre appareil, l’entrée

PHONO/AUX2 assure une entrée de niveau ligne supplémentaire,

telle qu’un lecteur de disques CD, un lecteur de minidisques etc...

Utiliser un câble jumelé RCA vers RCA pour relier les “Sorties Audio”

gauche et droite de l’appareil accessoire à ces entrées.

NOTA : Sans le Module Phono vous n’obtiendrez qu’une sonorité

très faible si vous branchez un tourne-disques pourvu d’une

cartouche à aimant mobile [MM] ou bobine mobile [MC]. Veuillez

consulter votre revendeur pour faire installer le Module Phono en

option.

Avec le Module Phono S100:

Vérifier que votre revendeur ait sélectionné les réglages corrects à

l’intérieur du Module Phono (Aimant Mobile [MM] ou Bobine Mobile

[MC], impédance de la cartouche) qui conviennent à votre tourne-

disques particulier et votre combinaison de cartouche. Brancher le

câble RCA jumelé de votre tourne-disques, en faisant attention que

les voies gauche et droite soient branchées correctement.

3. CONNECTEUR PHONO TERRE

[PHONO GROUND CONNECTOR]

En outre du câble jumelé RCA, la majorité des tourne-disques sont

également pourvus d’un fil monoconducteur de mise à terre.

Brancher ce fil à la borne de mise à terre sur le logement du S100

nommée [PHONO GROUND].

Preamplificateur NAD S100

4. ENTREE CD

Il s’agit de l’entrée pour un lecteur de CD ou pour une autre source

de signal de niveau ligne. Utiliser un câble jumelé RCA vers RCA pour

relier les “Sorties Audio” gauche et droite du lecteur de CD à ces

entrées. Le S100 accepte uniquement des signaux analogues en

provenance de votre lecteur de CD.

5. ENTREE VIDEO

Il s’agit de l’entrée pour le signal audio provenant d’un

magnétoscope stéréo (ou TV stéréo/ Récepteur

Satellite/Télédistribution) ou une autre source audio de niveau ligne.

A l’aide de câbles RCA vers RCA, relier les “Sorties Audio” gauche et

droite de l’appareil à ces entrées.

NOTA: Ce sont uniquement des entrées audio.

6. ENTREE AUX 1

Il s’agit de l’entrée pour les signaux de niveau ligne supplémentaires,

tel qu’un deuxième lecteur de CD. Utiliser un câble jumelé RCA vers

RCA pour relier les “Sorties Audio” gauche et droite de l’appareil

accessoire à ces entrées.

7. ENTREE TUNER

Il s’agit de l’entrée pour un tuner ou une autre source de signal de

niveau ligne. Utiliser un câble jumelé RCA vers RCA pour relier les

“Sorties Audio” gauche et droite du tuner à ces entrées.

8. MAGNETOPHONE 2 ENTREE, SORTIE

[TAPE 2 IN, OUT]

Il s’agit des branchements pour l’enregistrement et la lecture

analogiques à un deuxième magnétophone audio de type

quelconque. Utiliser des câbles jumelés RCA vers RCA pour relier les

“Sorties Audio” gauche et droite du magnétophone aux bornes

“Magnétophone 2 Entrée” [TAPE 2 IN] pour assurer la fonction de

lecture. Relier les “Entrées Audio” gauche et droite du

magnétophone aux bornes “Magnétophone 2 Sortie” [TAPE 2 OUT]

pour assurer la fonction d’enregistrement.

9. MAGNETOPHONE 1 ENTREE, SORTIE

[TAPE 1 IN, OUT]

Il s’agit des branchements pour l’enregistrement et la lecture

analogiques vers un magnétophone audio de type quelconque.

Utiliser des câbles jumelés RCA vers RCA pour relier les “Sorties

Audio” gauche et droite du magnétophone aux bornes

“Magnétophone 1 Entrée” [TAPE 1 IN] pour assurer la fonction de

lecture et suivi-cassettes. Relier les “Sorties Audio” gauche et droite

du magnétophone aux bornes “Magnétophone 1 Sortie” [TAPE 1

OUT] pour assurer la fonction d’enregistrement.

10. PRE 1, PRE 2 SORTIE (SANS EQUILIBRAGE)

[PRE 1, PRE 2 OUT (UNBALANCED]

Il s’agit des branchements pour un amplificateur de puissance

externe, un processeur ou des haut-parleurs actifs. Utiliser des câbles

jumelés RCA vers RCA pour relier les “Entrées Audio” gauche et

droite de l’amplificateur de puissance, du processeur ou des haut-

parleurs actifs aux bornes [PRE 1] ou [PRE 2 OUT].

Les bornes [PRE 1] et [PRE 2 OUT] portent le même signal et peuvent

fonctionner simultanément, comme par ex. pour la bi-amplification.

Le réglage du signal de sortie [PREOUT] est assuré par les

commandes de volume sonore et d’équilibrage du S100.

Ces prises servent à brancher des amplificateurs, des haut-parleurs

actifs et des processeurs qui nécessitent des branchements RCA sans

équilibrage.

11. SORTIE EQUILIBREE

Il s’agit de branchements à un amplificateur de puissance externe ou

un processeur à connecteurs XLR équilibrés.

Ce sont des sorties XLR tout à fait équilibrées et capables de

commander la majorité des amplificateurs hi-fi et professionnels.

La spécification du câblage pour ces connecteurs:

Broche 1 Mise à terre du logement [Ground]

Broche 2 Chaud “Sous tension” [Live])

Broche 3 Signal Terre “Retour” (Return)

12. ENTREE/SORTIE LIAISON-NAD

[NAD-LINK IN, OUT]

Le connecteur de Liaison-NAD [NAD-Link] sert à relayer les

commandes émises par la télécommande vers et en provenance

d’autres appareils équipés de connecteurs de Liaison-NAD. Cela

permet d’assurer une commande centralisée pour tout un réseau, ou

permet de télécommander la chaîne depuis plusieurs pièces. Afin que

l’appareil puisse fonctionner avec d’autres équipements, brancher la

sortie de liaison NAD du S100 [NAD-Link OUT] à l’entrée de liaison

NAD [NAD-Link IN] de l’autre appareil. Il est possible de relier les

connecteurs de Liaison-NAD en chaîne, ENTREE vers SORTIE, et donc

de commander tout un réseau d’appareils à l’aide de la

télécommande d’un seul d’entre eux.

Un simple branchement de Liaison-NAD en provenance d’une chaîne

Hi-fi située dans une autre pièce permettra de télécommander les

réseaux Multi-Salles.

COMMANDES SUR LA FACE PARLANTE

1. MARCHE/ARRET [POWER]

L’appareil est mis sous tension par une simple impulsion sur le

bouton-poussoir “Marche/Arrêt” [POWER] et le voyant DEL [Power]

s’éteint après quelques secondes. Par une nouvelle impulsion sur le

bouton-poussoir [POWER] vous pouvez mettre le préamplificateur

hors tension.

Lorsque le S100 est mis sous tension [ON], une impulsion sur le

bouton “Veille” [Standby] sur la télécommande met le S100 en

mode veille et le voyant [Power] s’allume en bleu. Le voyant bleu

[Standby] indique que le S100 est alimenté en courant, mais que

l’installation est en mode veille [Standby] à présent.

ATTENTION : Lorsque le S100 est en mode veille [Standby], l’appareil

est toujours alimenté en courant. Vous devriez le mettre hors tension

[OFF] par une impulsion sur le bouton-poussoir [POWER] sur la face

parlante si l’appareil va rester inutilisé longtemps.

2. CAPTEUR TELECOMMANDE

Il s’agit du capteur qui capte les signaux infrarouge en provenance

de votre télécommande. Le voyant DEL au-dessus du capteur

clignote pour confirmer la réception infrarouge.

3. SELECTEURS D’ENTREES [INPUT SELECTORS]

Ces boutons sélectionnent l’entrée active du S100 et le signal qui est

envoyé aux sorties “Magnétophone” [TAPE], les prises de sortie [PRE

1 & PRE 2 OUT] et [XLR].

Les voyants DEL au-dessus de chaque bouton indiquent l’entrée qui

est sélectionnée.

PHONO/AUX 2 Sélectionne la source branchée sur l’entrée

PHONO/AUX 2.

Si le Module Phono S100 en option est installé, vous pourrez

brancher un tourne-disques avec soit une cartouche à Aimant Mobile

[MM], soit à Bobine Mobile [MC]. Si le Module Phono en option

n’est pas installé, vous pourrez utiliser cette entrée pour une source

de niveau ligne quelconque.

CD Sélectionne, comme entrée active, le lecteur de CD (ou une autre

source de niveau ligne) branché aux prises CD.

VIDEO Sélectionne, comme entrée active, le magnétoscope (ou

téléviseur stéréo/récepteur satellite/télédistribution) branché aux

prises VCR.

AUX 1 Sélectionne, comme entrée active, une source de niveau ligne

branchée aux prises AUX.

TUNER Sélectionne, comme entrée active, le tuner (ou une autre

source de niveau ligne) branché aux prises Tuner.

MAGNETOPHONE 2 [TAPE 2] Sélectionne “Magnétophone 2”

[Tape 2] comme l’entrée active.

MONITEUR MAGNETOPHONE 1 [TAPE 1 MONITOR] Sélectionne

la sortie d’un magnétophone lors de la lecture de cassettes ou le suivi

d’enregistrements faits via les prises “Magnétophone 1” [TAPE 1].

Appuyer une fois sur le bouton [TAPE 1 MONITOR] pour effectuer sa

sélection et réappuyer pour retourner à la sélection d’entrée normale.

[TAPE 1 MONITOR] est une fonction de suivi-cassettes qui n’annule

pas la sélection d’entrée en cours. Par exemple, si le CD est l’entrée

active lorsque [TAPE 1 MONITOR] est sélectionné, le signal CD

continue d’être sélectionné et d’être envoyé aux deux prises de sortie

[TAPE 1], et [TAPE 2 OUTPUT], mais c’est le son en provenance du

magnétophone relié à [TAPE 1] qui sera émis par les haut-parleurs.

Le voyant de l’entrée active s’allume pour signaler quelle est l’entrée

active en mode “suivi-cassettes” [tape monitor].

ENREGISTREMENT

Lorsqu’une source quelconque est sélectionnée, son signal est aussi

envoyé directement à quelconque magnétophone relié aux “Sorties

Magnétophone 1 ou Magnétophone 2” [TAPE 1 ou TAPE 2

OUTPUTS] pour la fonction d’enregistrement.

COPIER DE MAGNETOPHONE A

MAGNETOPHONE [TAPE TO TAPE]

Vous pouvez copier entre deux magnétophones reliés à votre S100.

Insérer la cassette d’origine dans l’enregistreur relié à [TAPE 2] et une

cassette vierge dans l’enregistreur relié à [TAPE 1]. En sélectionnant

l’entrée [TAPE 2] vous pouvez enregistrer de [TAPE 2] à [TAPE 1] et

suivre le signal qui provient de la cassette d’origine.

Vous pouvez également utiliser [TAPE 1] comme la source et copier à

[TAPE 2] mais l’entrée [TAPE 1 MONITOR] doit être sélectionnée

pendant toute la durée de l’enregistrement.

ATTENTION: LORSQUE [TAPE 2] EST SELECTIONNE, SEULEMENT UN

MAGNETOPHONE DEVRAIT SE TROUVER EN MODE

ENREGISTREMENT [RECORD]. SI LES DEUX MAGNETOPHONES SONT

EN MODE ENREGISTREMENT [RECORD], PENDANT QUE [TAPE 2] EST

SELECTIONNE, IL SE CREE UNE BOUCLE DE SIGNAL EN RETOUR QUI

PEUT ENTRAINER UN “SIFFLEMENT” FORT OU UN “HURLEMENT”

QUI POURRAIT ENDOMMAGER VOTRE AMPLIFICATEUR OU VOS

HAUT-PARLEURS.

4. VOLUME SONORE

La commande de VOLUME sonore règle le volume global des signaux

envoyés aux haut-parleurs. Elle est motorisée et peut être réglée depuis

la télécommande. La commande de volume sonore [VOLUME] n’affecte

pas les enregistrements faits via les sorties magnétophone [Tape].

TELECOMMANDE

En outre de toutes les fonctions clés, la télécommande du S100

donne accès aux fonctions supplémentaires pour télécommander les

tuners, les lecteurs de cassettes et de CD NAD.

Il est conseillé d’utiliser des piles alcalines pour une longévité

maximale. Le compartiment des piles, à l’arrière de la télécommande,

est prévu pour deux piles de type AAA (LR03). Lors du remplacement

des piles, s’assurer de leur bonne orientation conformément au

dessin dans le fond du compartiment des piles.

Se reporter aux sections précédentes du manuel pour des

descriptions détaillées des différentes fonctions.

NOTA: La télécommande livrée avec votre appareil est la

télécommande NAD universelle qui convient à quelconque chaîne

NAD capable d’être télécommandée. Vous constaterez que votre

appareil particulier n’offre peut-être pas toutes les fonctions.

STANDBY Change le S100 entre les modes “Marche” [ON] et

“Veille” [Standby].

(Attention: Si le S100 va rester inutilisé pendant un certain temps, il

est préconisé de le mettre hors tension par une impulsion sur le

bouton-poussoir “Marche/Arrêt” [POWER] sur la face parlante.)

SILENCIEUX [MUTE] Appuyer sur le bouton MUTE pour couper

provisoirement l’émission du son par les haut-parleurs. Réappuyer sur

le bouton [MUTE] pour rétablir le son.

VIDEO 1 Sélectionne [VIDEO] comme l’entrée active. [VIDEO 2 et 3]

ne fonctionnent pas sur le S100.

DISC Sélectionne [PHONO/AUX 2] comme l’entrée active.

CD Sélectionne [CD] comme l’entrée active.

TUNER FM Sélectionne le [TUNER] comme l’entrée active du S100 et

la bande d’ondes FM sur un autre tuner NAD si celui-ci est

disponible.

TUNER AM Sélectionne également le [TUNER] comme l’entrée active

du S100 et la bande d’ondes AM sur un autre tuner NAD si celui-ci

est disponible.

AUX Sélectionne AUX 1 comme l’entrée active.

MAGNETOPHONE 1 [TAPE 1] Sélectionne le suivi-cassettes 1 [TAPE

1 MONITOR] comme l’entrée active.

MAGNETOPHONE 2 [TAPE 2] Sélectionne TAPE 2 comme l’entrée

active.

VOLUME PRINCIPAL [MASTER VOLUME] ou

augmente ou diminue le volume sonore. La Commande de Volume

motorisée sur la face parlante indiquera le niveau réglé.

En outre des commandes ayant trait à NAD S100 même, il y a

d’autres boutons qui commanderont la plupart des lecteurs de CD et

magnétophones NAD pourvus d’une liaison NAD.

COMMANDE TUNER [TUNER CONTROL]

(à utiliser avec le tuner NAD).

BANQUE [BANK] Sélectionne une banque de stations préréglées.

STATION PREREGLEE [PRESET] ou Sélectionne une

station préréglée respectivement avec un numéro descendant ou

ascendant.

COMMANDE DU LECTEUR CD

[CD PLAYER CONTROL]

(à utiliser avec un Lecteur CD NAD).

active Pause.

active Stop.

active “Lecture” [Play] ou change entre [Play] et [Pause].

ou active un saut de piste; Appuyer une fois, soit pour

retourner au début de la piste en cours ou la piste précédente, soit

pour passer à la piste suivante.

DISQUE SUIVANT [NEXT DISC] passer au disque suivant (pour

changeurs de CD NAD).

COMMANDE MAGNETOPHONE

[CASSETTE DECK CONTROL]

(A employer avec des platine-cassettes NAD à transport unique

“Platine-cassettes B” (DECK B) ou double (A et B)

ou activela “Lecture en Arrière” [Reverse Play]ou la

“Lecture en Avant” [Forward Play]

Enregistrement / Pause [Record / Pause] Une impulsion sur ce

bouton met la platine-cassette en mode “Enregistrement/Pause”

[Record/Pause]. Appuyer sur “Lecture” [Play] pour commencer

l’enregistrement.

arrête la lecture [Play] ou l’enregistrement [Recording].

active le rebobinage rapide [Rewind]

active le défilement rapide [Fast Forward].

NOTA: Les rayons de soleil directs ou un éclairage d’ambiance très

lumineux peut avoir une incidence sur la plage et l’angle de

fonctionnement de la télécommande.

DEPISTAGE DES ERREURS

AUCUN SON • Le cordon d’alimentation est débranché

ou l’appareil n’est pas mis sous tension

• [TAPE 1 MONITOR] est sélectionné

• La fonction [MUTE] est activée

• Le connecteur de l’amplificateur de

puissance n’est pas branché correctement

• Fusible interne grillé

• L’amplificateur de puissance ou le haut-

parleur actif n’est pas mis sous tension

• Vérifier si le cordon d’alimentation en CA est

branché et que l’appareil est mis sous tension

• Désélectionner le mode “Suivi” [MONITOR]

• Désactiver la fonction “Silencieux” [MUTE].

• Vérifier les branchements

• Consulter le revendeur

• Mettre sous tension [ON]

Problème Cause Solution

AUCUN SON SUR UNE VOIE • Le connecteur de l’amplificateur de

puissance n’est pas branché correctement

• Le câble d’entrée est débranché ou abîmé

• Vérifier les branchements

• Vérifier les câbles et les branchements

IL Y A UNIQUEMENT UN PROBLEME SUR

L’ENTREE PHONO

• Aucun signal

• Bourdonnement sur l’entrée Phono

• Signal faible ou signal avec distorsion

• Aucun module d’amplification phono

n’est installé

• Vérifier le réglage du commutateur MM,

MC. Vérifier que le câble de mise à terre

phono est branché

• Vérifier que le tourne-disques est branché

à l’entrée phono MM ou MC correcte

LA TELECOMMANDE NE FONCTIONNE PAS • Piles vides ou mal insérées

• Les fenêtres de l’émetteur ou du récepteur

IR sont obstruées

• Vérifier ou remplacer les piles

• Retirer les obstructions

FAIBLESSE DES SONS GRAVES / MAUVAISE

IMAGE STEREO

• Le câblage des haut-parleurs branchés sur

l’amplificateur de puissance n’est pas mis

en phase

• Vérifier le branchement de tous les haut-

parleurs de la chaîne

QUICKSTART

1. Verbinden Sie die RCA- oder XLR-Ausgänge mit einem

Leistungsverstärker oder mit Aktivboxen.

2. Stecken Sie das Netzkabel ein.

3. Schalten Sie den S100 durch Drücken der Taste “POWER” ein.

4. Drücken Sie die erforderliche Eingangswahltaste.

HINWEISE ZUR AUFSTELLUNG

Der S100 sollte auf einer festen und ebenen Oberfläche aufgestellt

werden. Vermeiden Sie es, das Gerät direktem Sonnenlicht oder

Hitze und Feuchtigkeit auszusetzen.

Achten Sie auf ausreichende Luftzirkulation. Stellen Sie das Gerät

nicht auf weiche Oberflächen wie z. B. Teppiche, und nicht in

abgeschlossene Bereiche wie Bücherregale oder -schränke, wenn

diese keine ausreichende Luftzirkulation gewährleisten.

Schalten Sie das Gerät und alle Zusatzgeräte aus, bevor Sie

irgendwelche Verbindungen herstellen. Zur besseren Übersicht sind die

gummiisolierten Anschlußbuchsen am S100 farblich gekennzeichnet.

Rot und weiß entsprechen dem linken bzw. rechten Audiokanal, und

gelb wird für die Systemsteuerung (NAD Link) verwendet.

Zum Lieferumfang des S100 gehören gummiisolierte

Anschlußleitungen für Standard-Geräteverbindungen. Verwenden Sie

auch für den Anschluß zusätzlicher Geräte nur hochwertige

Leitungen und Buchsen, damit der S100 immer optimal und

zuverlässig arbeitet. Achten Sie außerdem darauf, daß

Anschlußleitungen und Buchsen frei von Beschädigungen sind und

alle Steckverbindungen fest sitzen.

Wird das Gerät längere Zeit nicht benutzt, ziehen Sie den

Netzstecker aus der Steckdose.

Sollte Wasser in den S100 eindringen, schalten Sie das Gerät aus und

ziehen den Netzstecker aus der Steckdose. Lassen Sie das Gerät von

einem qualifizierten Servicetechniker untersuchen, bevor Sie

versuchen, es wieder zu verwenden.

Gehäusedeckel nicht abnehmen. Im Geräteinnern befinden

sich keine vom Benutzer reparierbaren Teile.

Säubern Sie das Gerät mit einem trockenen weichen Tuch.

Befeuchten Sie das Tuch falls nötig leicht mit etwas Seifenwasser.

Verwenden Sie keine Lösungsmittel, die Benzol oder andere

Verdunstungsmittel enthalten.

RÜCKWANDANSCHLÜSSE

1. IEC-NETZANSCHLUSS (POWER)

Der NAD S100 wird mit einem separaten Netzkabel geliefert. Bevor

Sie dieses Kabel mit einer spannungsführenden Netzsteckdose

verbinden, stellen Sie sicher, daß es zuerst fest mit der

Netzeingangsbuchse des S200 verbunden ist. Entfernen Sie das

Netzkabel immer zuerst von der Netzsteckdose, bevor Sie es von der

Netzeingangsbuchse des S100 abziehen.

Spannungsanpassung:

Auf der Rückwand ist die für den Verstärker erforderliche

Netzspannung auf einem Etikett angegeben. Jeder S100 Verstärker ist

jedoch mit einem Universalnetzteil ausgestattet, das leicht für den

Betrieb in anderen Ländern angepaßt werden kann. Wenn Sie Ihren

S100 in ein Land transportieren, in dem eine andere Netzspannung

eingesetzt wird, können Sie ihn vorher von einem autorisierten NAD

Händler oder einer Servicewerkstatt auf diesen Betrieb einstellen lassen.

2. EINGANG “PHONO/AUX2”

Der NAD S100 Vorverstärker kann mit einem separaten Phonomodul

ausgerüstet werden, wodurch der direkte Anschluß von MM-

(Moving Magnet) oder MC- (Moving Coil) Phono-

Tonabnehmersystemen möglich wird.

Entsprechend der Vorverstärkerversion des NAD S100 kann das

separate S100 Phonomodul auch bereits eingebaut sein. Die

Nachrüstung des S100 Phonomoduls durch Ihren Händler und die

Einstellung der Parameter (MM oder MC, MC-Systemimpedanz) des

Phonomoduls für Ihren Plattenspieler und die Systemkombination ist

ebenso möglich.

Ohne S100 Phonomodul:

Ohne installiertes Modul bietet “PHONO/AUX2” einen zusätzlichen

Linepegeleingang für CD-Player, MD-Player usw. Verbinden Sie diesen

Eingang mit dem linken und rechten Audioausgang des

Zusatzgerätes über ein zweifaches, gummiisoliertes Anschlußkabel.

HINWEIS: Ohne Phonomodul ist beim Anschluß eines Plattenspielers

mit MM- oder MC-Tonabnehmersystem nur eine schwache

Wiedergabe hörbar. Sprechen Sie mit Ihrem Händler über den Einbau

des optionalen Phonomoduls.

Mit dem S100 Phonmodul:

Stellen Sie sicher, daß Ihr Händler die richtigen Einstellungen für Ihren

Plattenspieler und die Systemkombination im Phonomodul

vorgenommen hat (MM oder MC, MC-Systemimpedanz). Schließen

Sie das zweifache, gummiisolierte Anschlußkabel des Plattenspielers

an und achten Sie dabei darauf, daß der linke und rechte Kanal

richtig angeschlossen sind.

3. ERDANSCHLUß (PHONO GROUND)

Neben dem zweifachen, gummiisolierten Anschlußkabel enthalten

die meisten Plattenspieler auch eine einadrige Erdleitung. Verbinden

Sie diese Leitung mit dem Anschluß “PHONO GROUND” am S100

Gehäuse.

4. CD-PLAYER-EINGANG (CD INPUT)

Eingang für einen CD-Player oder eine andere Linepegel-Signalquelle.

Verbinden Sie diesen Eingang mit dem linken und rechten CD-Player-

Audioausgang über ein zweifaches, gummiisoliertes Anschlußkabel.

Der S100 verarbeitet nur Analogsignale von einem CD-Player.

NAD S100 Vorverstärker

5. VIDEOEINGANG (VIDEO INPUT)

Eingang für das Audiosignal eines Stereo-Videorekorders (oder

Stereo-TV/Satelliten-/Kabelempfängers) oder eine andere Linepegel-

Tonsignalquelle. Verbinden Sie diesen Eingang mit dem linken und

rechten VCR- oder SAT-Audioausgang über ein zweifaches,

gummiisoliertes Anschlußkabel. Hinweis: Nur Tonsignaleingang.

6. ZUSATZEINGANG (AUX 1 INPUT)

Eingang für weitere Linepegel-Eingangssignale wie z. B. CD-Player.

Verbinden Sie diesen Eingang mit dem linken und rechten

Audioausgang des Zusatzgerätes über ein zweifaches,

gummiisoliertes Anschlußkabel.

7. TUNEREINGANG (TUNER INPUT)

Eingang für ein Radioempfangsgerät oder eine andere Linepegel-

Signalquelle. Verbinden Sie diesen Eingang mit dem linken und

rechten Tuner-Audioausgang über ein zweifaches, gummiisoliertes

Anschlußkabel.

8. TONBANDEIN-/AUSGANG 2

(TAPE 2 IN, OUT)

Anschlüsse für analoge Aufzeichnung und Wiedergabe eines

beliebigen zweiten Tonbandgerätes. Verbinden Sie für die

Wiedergabe den linken und rechten Audioausgang der

Bandmaschine mit einem zweifachen, gummiisolierten

Verbindungskabel mit den Anschlüssen “TAPE 2 IN”

(Tonbandeingang 2). Für die Aufnahme verbinden Sie den linken und

rechten Audioeingang der Bandmaschine mit den Anschlüssen “TAPE

2 OUT” (Tonbandausgang 2).

9. TONBANDEIN-/AUSGANG 1

(TAPE 1 IN, OUT)

Anschlüsse für analoge Aufzeichnung und Wiedergabe eines

beliebigen Tonbandgerätes. Verbinden Sie für die Wiedergabe den

linken und rechten Audioausgang der Bandmaschine mit einem

zweifachen, gummiisolierten Verbindungskabel mit den Anschlüssen

“TAPE 1 IN” (Tonbandeingang 1). Für die Aufnahme verbinden Sie

den linken und rechten Audioeingang der Bandmaschine mit den

Anschlüssen “TAPE 1 OUT” (Tonbandausgang 1).

10. UNSYMMETRISCHE AUSGÄNGE PRE 1,

PRE 2 OUT (UNBALANCED)

Anschlüsse für einen externen Leistungsverstärker, Prozessor oder für

Aktivlautsprecher. Verbinden Sie den linken und rechten

Audioeingang eines Leistungsverstärkers, Prozessors oder von

Aktivboxen mit einem zweifachen, gummiisolierten Verbindungskabel

mit den Anschlüssen “PRE 1 OUT” oder “PRE 2 OUT”.

Die Buchsen “PRE 1 OUT” und “PRE 2 OUT” führen dasselbe Signal

und können gleichzeitig z. B. für Bi-Amping verwendet werden.

Das Ausgangssignal “PREOUT” wird über die Einstellregler

“VOLUME” und “BALANCE” eingestellt.

An diesen Buchsen können Verstärker, Aktivlautsprecher und

Prozessoren angeschlossen werden, die unsymmetrische,

gummiisolierte Verbindungsleitungen erfordern.

11. SYMMETRISCHER AUSGANG

(BALANCED OUTPUT)

Anschlüsse für externe Leistungsverstärker oder Prozessoren mit

symmetrischen XLR-Steckverbindungen.

Diese vollsymmetrischen XLR-Ausgänge eignen sich zur Ansteuerung

der meisten symmetrischen HiFi- und Profiverstärker.

Die Standardverkabelung für diese Anschlüsse ist wie folgt:

Stift 1 Gehäuseerde (GND)

Stift 2 Heiß (Live )

Stift 3 Signal-Nullpunkt (Rückleitung)

12. SYSTEMSTEUERUNG (NAD-LINK IN, OUT)

Über den NAD-LINK-Anschluß werden Befehle von und zu anderen

mit NAD-LINK-Anschlüssen ausgestatteten Geräten übertragen.

Dadurch ist die zentrale Steuerung eines ganzen Systems oder die

Systemsteuerung von mehreren Räumen aus über die Fernbedienung

des Verstärkers möglich. Für eine Funktion mit anderen Geräten

verbinden Sie den Anschluß “NAD-LINK OUT” am S100 mit dem

Anschluß “NAD-LINK IN” eines anderen Gerätes. NAD-LINK-

Anschlüsse können in Reihe geschaltet werden, immer IN auf OUT,

so daß ein ganzes System über die Fernbedienung eines Gerätes

bedient werden kann.

Eine einzige NAD-Link-Verbindung von einem Hi-Fi-System in einem

zweiten Raum ermöglicht die Fernbedienung von Multi-Room-

Systemen.

FRONTPLATTENELEMENTE

1. NETZSCHALTER (POWER)

Drücken auf die Taste “POWER” schaltet das Gerät ein (ON) und

nach ein paar Sekunden erlischt die Netzanzeige-LED. Erneutes

Drücken auf die Taste “POWER” schaltet den Vorverstärker wieder

aus (OFF).

Ist der S100 eingeschaltet, aktiviert ein Druck auf die Taste

“STANDBY” der Fernbedienung den Bereitschaftsmodus (STANDBY)

des S100 und die Netzanzeige leuchet blau. Eine blaue

Bereitschaftsanzeige bedeutet, daß der S100 zwar mit dem Netz

verbunden ist, das System sich aber im Bereitschaftsmodus befindet.

ACHTUNG: Im Bereitschaftsmodus ist der S100 immer noch mit dem

Netz verbunden. Falls das Gerät längere Zeit nicht verwendet wird,

sollten Sie es mit der Taste “POWER” auf der Frontplatte ausschalten.

2. FERNBEDIENUNGSSENSOR (REMOTE

SENSOR)

Sensor für den Empfang der Infrarot-Signale von der Fernbedienung.

Zur Signalempfangsbestätigung blinkt die über dem Sensor

angeordnete LED.

3. EINGANGSWAHLTASTEN

(INPUT SELECTORS)

Mit diesen Tasten kann der aktive Eingang für den S100 und das an

die Ausgänge TAPE 1/2 OUT, PRE 1 und PRE 2 OUT und an die XLR-

Ausgangsbuchsen geleitete Signal ausgewählt werden.

Über jeder Taste angeordnete LEDs zeigen an, welcher Eingang

gerade aktiv ist.

PHONO/AUX 2 wählt die an den Eingang “PHONO/AUX 2”

angeschlossene Tonquelle.

Bei installiertem, optionalen S100 Phonomodul kann ein

Plattenspieler mit einem MM- oder MC-Tonabnehmersystem

angeschlossen werden.

Ohne das optionale Phonomodul ist dieser Eingang für den Anschluß

jeder beliebigen Linepegel-Tonquelle geeignet.

CD Wählt den an den CD-Buchsen angeschlossenen CD-Player (oder

eine andere Linepegel-Tonquelle) als aktiven Eingang.

VIDEO Wählt den an den VCR-Buchsen angeschlossenen VCR (oder

Stereo- TV/Satelliten-/Kabelempfänger) als aktiven Eingang.

AUX 1 Wählt eine an den AUX-Buchsen angeschlossene Linepegel-

Tonquelle als den aktiven Eingang.

TUNER Wählt den an den TUNER-Buchsen angeschlossenen Tuner

(oder eine andere Linepegel-Tonquelle) als aktiven Eingang.

TAPE 2 Wählt TAPE 2 als aktiven Eingang.

TAPE 1 MONITOR Wählt die Wiedergabe einer Bandmaschine oder

die Überwachung von Aufnahmen, die gerade über den Eingang

“Tape 1” gemacht werden. Drücken Sie die Taste “TAPE 1” einmal

für eine Aktivierung und ein weiteres Mal, um zur normalen

Eingangseinstellung zurückzukehren.

Die Bandüberwachungsfunktion “TAPE 1” ändert nicht die gerade

aktuelle Eingangsauswahl. Ist z. B. “CD” der aktive Eingang, wenn

“TAPE 1” gedrückt wird, bleibt das CD-Signal aktiv und wird immer

noch an beide Ausgangsbuchsen von “TAPE 1” und “TAPE 2”

gesendet. Sie hören dann allerdings aus den Lautsprechern den Ton

von der an “TAPE 1” angeschlossenen Bandmaschine.

Zur Anzeige des aktiven Eingangs im Bandüberwachungsmodus

leuchtet dessen LED-Anzeige weiterhin auf.

AUFNEHMEN

Das Signal einer Tonquelle wird bei der Auswahl auch direkt an eine

an den Ausgängen TAPE 1 oder TAPE 2 OUT angeschlossene

Bandmaschine zur Aufnahme geleitet.

ÜBERSPIELEN VON BAND ZU BAND

Wenn zwei Bandmaschinen am S100 angeschlossen sind, können

Aufnahmen von einem Gerät auf das andere gemacht werden.

Legen Sie dazu das Quellenband in die an “TAPE 2” angeschlossene

Maschine ein und laden Sie das an “TAPE 1” angeschlossene

Tonbandgerät mit einem leeren Band. Wählen Sie jetzt den Eingang

“TAPE 2” können Sie von “TAPE 2” nach “TAPE 1” überspielen und

dabei das Signal vom Originalband hören.

Sie können auch “TAPE 1” als Quelle verwenden und auf “TAPE 2”

überspielen. In diesem Fall muß während der Aufnahme “TAPE 1

MONITOR” aktiviert werden.

ACHTUNG: IST “TAPE 2” AUSGEWÄHLT, SOLLTE NUR EINE

BANDMASCHINE AUFNEHMEN. SIND BEIDE MASCHINEN BEI

AKTIVEM EINGANG “TAPE 2” INSTELLUNG “AUFNAHME”,

ENTSTEHT EINE RÜCKKOPPLUNG, DIE LAUTES PFEIFEN ODER

HEULEN VERURSACHT UND DEN VERSTÄRKER ODER DIE

LAUTSPRECHER BESCHÄDIGEN KANN.

4. LAUTSTÄRKE (VOLUME)

Der motorgesteuerte Einsteller “VOLUME” steuert die

Gesamtlautstärke der Lautsprechersignale und kann auch von der

Fernbedienung aus eingestellt werden. Der Einsteller “VOLUME”

beeinflußt nicht die Aufnahmen, die über die TAPE-Ausgänge

gemacht werden.

FERNBEDIENUNG

Mit der Fernbedienung können alle Hauptfunktionen des S100

ausgeführt werden. Sie bietet außerdem zusätzliche externe

Steuerungsmöglichkeiten für NAD Tuner, Kassettendecks und CD-

Player. [BH2]

Für eine maximale Nutzungsdauer werden Alkaline-Batterien (2 x

AAA/LR03) empfohlen, die auf der Rückseite der Fernbedienung in

das Batteriefach eingelegt werden. Achten Sie beim Austausch von

Batterien darauf, daß diese entsprechend dem Schema auf dem

Batteriefachboden richtig eingesetzt werden.

Ausführliche Beschreibungen der einzelnen

Fernbedienungsfunktionen finden Sie in vorhergehenden

Abschnitten dieser Bedienungsanleitung.

HINWEIS: Jedes fernbedienbare NAD-System kann über die

mitgelieferte, universelle NAD-Fernbedienung gesteuert werden.

Deshalb sind nicht alle Funktionen, die Sie auf ihr finden, für das von

Ihnen eingesetzte Gerät bestimmt.

STANDBY schaltet den S100 EIN oder in den Bereitschaftsmodus.

(Achtung: Schalten Sie den S100 über die Taste “POWER” auf der

Frontplatte aus, wenn Sie das Gerät längere Zeit nicht verwenden).

MUTE Drücken Sie die Taste “MUTE” auf der Fernbedienung, um

die Klangwiedergabe der Lautsprecher kurzzeitig abzuschalten.[BH3]

Erneutes Drücken der Taste “MUTE” schaltet die Klangwiedergabe

wieder ein.

VIDEO 1 Wählt “VIDEO” als aktiven Eingang. VIDEO 2 und 3 sind

beim S100 ohne Funktion.

DISC Wählt “PHONO/AUX 2” als aktiven Eingang.

CD Wählt “CD” als aktiven Eingang.

TUNER FM Wählt “TUNER” als aktiven Eingang des S100 und FM

(UKW) als Frequenzband in einem separaten NAD Tuner (falls

vorhanden).

TUNER AM Wählt ebenfalls “TUNER” als aktiven Eingang des S100

und AM (Mittelwelle) als Frequenzband in einem separaten NAD

Tuner (falls vorhanden).

AUX Wählt “AUX 1” als aktiven Eingang.

TAPE 1 Wählt “TAPE 1 MONITOR” als aktiven Eingang.

TAPE 2 Wählt “TAPE 2” als aktiven Eingang.

MASTER VOLUME oder erhöht bzw. verringert die

Lautstärkeeinstellung. Der motorgesteuerte Lautstärkeeinsteller auf

der Frontplatte bewegt sich entsprechend der eingestellten

Lautstärke.

Zusätzlich zu den Tasten für die direkte Einstellung des NAD S100

gibt es weitere Tasten für die Steuerung der meisten mit NAD Link

ausgestatteten NAD CD-Player und Kassettendecks.

TUNER CONTROL

(für die Steuerung eines NAD Tuners)

BANK Wählt eine Gruppe von Sendervoreinstellungen.

PRESET oder Wählt niedrigere bzw. höhere

Sendervoreinstellungsnummer.

CD PLAYER CONTROL

(für NAD CD-Player)

aktiviert Pause

aktiviert Stop

aktiviert Wiedergabe oder schaltet zwischen Wiedergabe und

Pause um

oder aktiviert Titelspringen. Einmal drücken, um an den

Titelanfang des aktuellen bzw. zum vorhergehenden oder nächsten

Titel zu springen.

NEXT DISC wählt nächste CD (für NAD CD-Wechsler).

CASSETTE DECK CONTROL

(für einfache (DECK B) oder doppelte (A und B) NAD Kassettendecks)

oder aktiviert Rückwärtswiedergabe- oder Vorwärts.

Aufnahme / Pause. Drücken für Aufnahmepause. Wiedergabe

drücken für Aufnahmebeginn.

stoppt Wiedergabe oder Aufnahme.

aktiviert Zurückspulen.

aktiviert schnellen Vorlauf.

HINWEIS: Direkte Sonneneinstrahlung oder sehr helle

Umgebungsbeleuchtung kann den Wirkungsbereich und

Strahlungswinkel der Fernbedienung beeinträchtigen.

PROBLEMLÖSUNG

KEIN TON • Netzkabel herausgezogen oder

Netzschalter nicht eingeschaltet

• “TAPE 1 MONITOR” gewählt

• “MUTE” aktiv

• Verbindung mit Leistungsverstärker

fehlerhaft

• Interne Sicherung ausgelöst

• Leistungsverstärker oder Aktivbox nicht

eingeschaltet

• Netzkabelverbindung und Netzschalter

überprüfen

• Monitormodus deaktivieren

• “MUTE” ausschalten

• Verbindungen überprüfen

• Händler aufsuchen

• Netz einschalten

Problem Ursache Abhilfe

EIN KANAL OHNE TON • Anschluß zum Leistungsverstärker

fehlerhaft

• Eingangskabel herausgezogen oder

beschädigt

• Verbindung überprüfen.

• Kabel und Verbindungen überprüfen

PROBLEM NUR AM PHONOEINGANG • Kein Signal

• Brummen am Phono-eingang

• Schwaches oder verzerrtes Signal

• Kein Phonomodul installiert

• MM-, MC-Schalter prüfen.

Phonoerdanschluß überprüfen

• Plattenspieler auf korrekten MM- oder

MC-Phonoeingang überprüfen

FERNBEDIENUNG FUNKTIONIERT NICHT • Batterien erschöpft oder falsch eingesetzt.

• IR-Sender- oder Empfängerfenster

blockiert

• Batterien überprüfen und evtl. ersetzen

• Blockierung beseitigen

SCHWACHE BÄSSE/SCHLECHTES

STEREOKLANGBILD

• Am Leistungsverstärker angeschlossene

Lautsprecher phasenverkehrt verkabelt

• Anschlüsse aller Lautsprecher im System

überpüfen

Preamplificador NAD S100

COMIENZO RAPIDO

1. Conecte las salidas RCA o XLR a un amplificador de potencia o

altavoces activos.

2. Enchufe el preamplificador con el cable de Red de CA.

3. Pulse el pulsador POWER (alimentación eléctrica) para encender el

S100.

4. Pulse el selector de entrada requerido.

NOTAS SOBRE LA INSTALACION

Su S100 debe colocarse sobre una superficie firme y nivelada. Evite

colocar el equipo a la luz directa del sol o cerca de fuentes de calor y

humedad.

Permita ventilación adecuada. No coloque el equipo sobre una

superficie blanda como una alfombra. No lo coloque en una posición

cerrada como en una estantería o armario que pueda impedir el paso

del aire por las ranuras de ventilación.

Antes de hacer cualquier conexión desconecte el preamplificador y

todo el equipo auxiliar. Los conectores RCA de su S100 tienen código

de color para comodidad. El rojo y el blanco son respectivamente audio

de Derecha e Izquierda y el amarillo es para NAD-Link (conexión NAD).

El S100 se entrega con conductores RCA para conexiones básicas. Si

se necesitan conductores adicionales, use conductores y conectores

de alta calidad para rendimiento y fiabilidad óptimos. Asegure que

los conductores y conectores no estén dañados en modo alguno y

que todos los conectores estén firmemente empujados a fondo.

Si el preamplificador no va a usarse durante algún tiempo,

desconecte el enchufe de la toma de CA.

Si entra agua en su S100, desconecte la alimentación eléctrica del

equipo y quite el enchufe de la toma de CA. Haga que el

preamplificador sea inspeccionado por un técnico de servicio

cualificado antes de intentar usarlo otra vez.

No quite la cubierta, no hay dentro piezas que puedan ser

objeto de servicio por el usuario.

Use un paño seco y suave para limpiar el equipo. Si es necesario,

humedezca un poco el paño con agua jabonosa. No use soluciones

que contengan benzol ni otros agentes volátiles.

CONEXIONES DEL PANEL TRASERO

1. ENTRADA DE RED DE CA IEC (POWER)

El S100 se entrega equipado con un cable separado de Red de CA.

Antes de conectar el cable a una toma de pared con corriente

asegure que esté firmemente conectado primero a la toma de

entrada de Red de CA del NAD S100. Desconecte siempre el enchufe

del cable de Red de CA primero de la toma de pared con corriente,

antes de desconectar el cable de la toma de entrada de Red del S100.

Conversión de voltaje:

Una nota impresa en la parte trasera indica el voltaje de línea de

alimentación de CA que requiere el preamplificador. No obstante,

cada modelo de amplificador S100 tiene una alimentación eléctrica

“universal” que puede modificarse fácilmente para funcionamiento

en otros países. Si desea usted transportar su S100 a una nación que

utiliza un voltaje de línea de alimentación eléctrica diferente, un

distribuidor o agencia de servicio NAD autorizados pueden convertir

el preamplificador para tal uso.

2. ENTRADA PHONO/AUX2

(FONO/AUXILIAR 2)

El preamplificador NAD S100 puede equiparse con un Módulo Fono

dedicado que permite la conexión directa de cartuchos fono de Imán

Móvil [Moving Magnet] (MM) o de Bobina Móvil [Moving Coil] (MC).

Según sea su versión del preamplificador NAD S100, puede ser que

esté ya equipado con el Módulo Fono S100 dedicado. El Módulo

Fono S100 puede montarlo luego su distribuidor el cual también

puede ajustar los parámetros ( como impedancia de MM o MC,

cartucho MC) del Módulo Fono para que sirva para su combinación

específica de tocadiscos y cartucho.

Sin el Módulo Fono S100:

Sin tener instalado el módulo la entrada PHONO/AUX2 da una

entrada adicional de nivel de línea como un tocadiscos CD,

tocadiscos MD adicionales etc. Use un conductor doble RCA-a-RCA

para conectar las ‘Audio Outputs’ (salidas de audio) auxiliares de

izquierda y derecha del equipo para estas entradas.

NOTA: Sin el Módulo Fono se escucha únicamente un sonido muy

débil si se conecta un tocadiscos con cartucho MM o MC. Consulte a

su distribuidor para que le monte el Módulo Fono opcional.

Con el Módulo Fono S100 :

Asegure que su distribuidor elija los ajustes correctos dentro del

Módulo Fono (impedancia de cartucho MM o MC) que sirva para su

combinación específica de tocadiscos y cartucho. Conecte el

conductor doble RCA desde su tocadiscos, observando que se

conecten correctamente los canales izquierdo y derecho.

3. CONECTOR PHONO GROUND

(TIERRA FONO)

Aparte del conductor doble RCA, la mayoría de los tocadiscos incluye

también un conductor de tierra de un solo hilo. Conecte éste al

conector PHONO GROUND del chasis del S100.

4. ENTRADA CD

Entrada para una fuente de señal de CD u otra de nivel de línea. Use

un conductor doble RCA-a-RCA para conectar las ‘Audio Outputs’ de

izquierda y derecha del tocadiscos CD a estas entradas. El S100 acepta

únicamente señales analógicas procedentes de su tocadiscos CD.

5. ENTRADA DE VIDEO

Entrada para la señal de audio procedente de una fuente de audio

de una grabadora de vídeo VCR estéreo (o receptor estéreo

TV/Satélite/Cable) u otra fuente de audio de nivel de línea. Usando

conductores dobles RCA-a-RCA, conecte con las ‘Audio Outputs’ de

izquierda y derecha del equipo para estas entradas. Nota: Estas son

únicamente entradas de audio.

6. ENTRADA AUX 1

Entrada para señales adicionales de entrada de nivel de línea como

otro tocadiscos CD. Use un conductor doble RCA-a-RCA para

conectar las ‘Audio Outputs’ de izquierda y derecha del equipo

auxiliar a estas entradas.

7. ENTRADA DE TUNER (SINTONIZADOR)

Entrada para un Tuner u otra fuente de señal de línea. Use un

conductor doble RCA-a-RCA para conectar las ‘Audio Outputs’ de

izquierda y derecha del Tuner a estas entradas.

8. TAPE 2 IN, OUT

(CINTA 2 ACTIVADA, DESACTIVADA)

Conexiones para grabación y escucha analógica de una grabadora

de cinta de audio secundaria de cualquier tipo. Usando conductores

dobles RCA-a-RCA, conecte con las ‘Audio Outputs’ de derecha e

izquierda de la máquina de cintas con los conectores TAPE 2 IN para

escuchar. Conecte las ‘Audio Inputs’ de izquierda y derecha de la

máquina de cintas a los conectores TAPE 2 OUT para grabar.

9. TAPE 1 IN, OUT

(CINTA 1 ACTIVADA, DESACTIVADA)

Conexiones para grabación y escucha analógica de una grabadora

de cinta de audio de cualquier tipo. Usando conductores dobles

RCA-a-RCA, conecte con las ‘Audio Outputs’ de derecha e izquierda

de la máquina de cintas con los conectores TAPE 1 IN para escuchar

y controlar cintas. Conecte las ‘Audio Inputs’ (entradas de audio) de

izquierda y derecha de la máquina de cintas a los conectores TAPE 1

OUT para grabar.

10. PRE 1, PRE 2 OUT (UNBALANCED)

(NO EQUILIBRADA)

Conexiones para un amplificador de potencia externo, procesador o

altavoces activos. Use conductores dobles RCA-a-RCA para conectar

las ‘Audio Inputs’ de izquierda y derecha del amplificador de potencia,

procesador o altavoces activos a los conectores PRE 1 o PRE 2 OUT.

Las tomas PRE 1 y PRE 2 OUT llevan la misma señal y se pueden usar

simultáneamente para por ej. biamplificar.

La señal de salida PREOUT está controlada por los ajuste de control

de volumen y equilibrio del S100. Estas tomas proveen conexiones

para amplificadores, altavoces activos y procesadores que requieren

conexiones RCA no equilibradas.

11. BALANCED OUTPUT (SALIDA EQUILIBRADA)

Conexiones para un amplificador de potencia externo o procesador

que use conectores XLR equilibrados. Estas son salidas XLR

totalmente equilibradas, adecuadas para excitar la mayoría de los

amplificadores equilibrados de alta fidelidad y profesionales.

La norma de cableado usada para estos conectores es:

Espiga 1 Tierra de Chasis (Tierra)

Espiga 2 Caliente (Con Corriente )

Espiga 3 Tierra de Señal (Retorno)

12. NAD-LINK IN, OUT

(CONEXION NAD ACTIVADA, DESACTIVADA)

El conector NAD-Link se usa para transmitir órdenes desde el control

remoto a y desde otros equipos que tienen conectores NAD-Link.

Esto permite control central de un sistema completo o da control del

sistema desde más de una habitación. Para funcionar con otros

equipos, conecte NAD-Link OUT del S100 con NAD-Link IN del otro

equipo. Los conectores NAD-Link pueden encadenarse en margarita,

IN con OUT, de modo que se pueda controlar un sistema completo

desde las facilidades de control remoto de un equipo.

Una sola conexión NAD-Link desde un sistema de alta fidelidad

situado en una segunda habitación permite control remoto de

sistemas de Habitaciones Múltiples.

CONTROLES DEL PANEL DELANTERO

1. POWER (ALIMENTACION ELECTRICA)

Si se pulsa el pulsador POWER se pone el equipo en On (conectado)

y después de unos segundos, se apaga el diodo LED de indicador. Si

se pulsa otra vez el pulsador POWER se pone el preamplificador en

Off (desconectado).

Puesto en On el S100, si se pulsa el pulsador Standby (reserva) del

equipo manual de control remoto se pone el S100 en modo Standby

y se enciende en azul el indicador Power. El indicador azul Standby

muestra que se está suministrando alimentación eléctrica al S100,

pero el sistema está actualmente en modo Standby.

PRECAUCION: Estando en modo Standby, sigue suministrándose

alimentación eléctrica a su S100. Usted debe ponerlo en Off usando

el pulsador POWER del panel delantero si no se usa durante un largo

período de tiempo.

2. REMOTE SENSOR (SENSOR REMOTO)

Sensor para recibir las señales infrarrojas procedentes de su equipo

manual de control remoto. El diodo LED situado encima del sensor se

pone en intermitente para confirmar la recepción de infrarrojos.

3. INPUT SELECTORS

(SELECTORES DE ENTRADA)

Estos pulsadores seleccionan la entrada activa para el S100 y la señal

transmitida a las salidas TAPE, PRE 1 & PRE 2 OUT y tomas de salida

XLR.

Los diodos LED situados encima de cada pulsador indican la entrada

que está actualmente seleccionada.

PHONO/AUX 2 Selecciona la fuente conectada a la entrada

PHONO/AUX 2. Con el Módulo Fono S100 opcional instalado, se

puede conectar un tocadiscos Fono con cartucho MM o MC.

Sin el Módulo Fono opcional instalado usted puede usar esta entrada

para cualquier fuentes de nivel de línea.

CD Selecciona el CD (u otra fuente de nivel de línea) conectado a las

tomas de CD como entrada activa.

VIDEO Selecciona la VCR (grabadora de vídeo (o receptor estéreo de

TV/Satélite/Cable) conectada a las tomas de VCR como entrada

activa.

AUX 1 Selecciona una fuente de nivel de línea conectada a las

tomas AUX como entrada activa.

TUNER Selecciona el sintonizador (u otra fuente de nivel de línea)

conectado a las tomas Tuner como entrada activa.

TAPE 2 Selecciona Tape 2 como entrada activa.

TAPE 1 MONITOR Selecciona la salida procedente de una grabadora

de cintas cuando se escuchan cintas o controlan grabaciones que se

hacen a través de las tomas TAPE 1. Pulse el pulsador TAPE 1

MONITOR una vez para seleccionarlo y otra vez para volver a la

selección de entrada normal.

TAPE 1 MONITOR es una función de monitor de cintas que no anula

la selección de entrada actual. Por ejemplo, si la entrada activa es CD

cuando se selecciona TAPE 1 MONITOR, la señal de CD continua

estando seleccionada y transmitida a las tomas tanto TAPE 1 como

TAPE 2 OUTPUT, pero es el sonido procedente de la grabadora

conectada a TAPE 1 el que se escucha en los altavoces.

Para mostrar qué entrada es activa estando en modo de monitor de

cintas, se enciende la luz del indicador.

PARA HACER UNA GRABACION

Cuando se selecciona cualquier fuente, su señal se alimenta también

directamente a cualquier máquina de cintas conectada a las salidas

TAPE 1 o TAPE 2 OUTPUTS para grabación.

COPIA DE CINTA A CINTA

Usted puede copiar entre dos máquinas de cintas conectadas a su

S100. Ponga la cinta fuente en la grabadora conectada a TAPE 2 y la

cinta en blanco en la grabadora conectada a TAPE 1. Seleccionando

la entrada TAPE 2 Input usted puede grabar ahora desde TAPE 2 a

TAPE 1 y controlar la señal que procede de la cinta fuente.

Además puede usted usar TAPE 1 como fuente y copiar en TAPE 2

pero la entrada TAPE 1 MONITOR Input debe seleccionarse durante

el tiempo de la grabación.

PRECAUCION: SELECCIONADA TAPE 2 UNICAMENTE UNA

MAQUINA DE CINTAS DEBE PONERSE EN MODO DE GRABACION. SI

SE PONEN LAS DOS EN MODO DE GRABACION, CON TAPE 2

SELECCIONADA SE PRODUCE UN RETROCIRCUITO QUE PUEDE

CAUSAR UN FUERTE SONIDO DE “SILBIDO” O “AULLIDO” QUE

POSIBLEMENTE DAÑARA SU AMPLIFICADOR O SUS ALTAVOCES.

4. VOLUME (VOLUMEN)

El control VOLUME ajusta la fuerza general de las señales que se

alimentan a los altavoces. Está accionado por motor eléctrico y se

puede ajustar desde el equipo manual de control remoto. El control

VOLUME no afecta a las grabaciones hechas usando las salidas Tape.

CONTROL REMOTO

El equipo manual de Control Remoto realiza todas las funciones de

tecla del S100 y tiene controles adicionales para hacer funcionar

remotamente Sintonizadores, máquinas de Cassette y CD NAD.

Recomendamos pilas alcalinas para una máxima duración de

funcionamiento. Deben colocarse dos pilas AAA (LR03) en el

compartimento de pilas situado en la parte trasera del Control

Remoto. Al cambiar las pilas, compruebe que se han colocado en la

dirección correcta que se indica en la base del compartimento de pilas.

Rogamos vea las secciones anteriores del manual para una

descripción completa de las funciones individuales.

NOTA: El equipo manual de control remoto que se entrega es el

equipo remoto universal NAD y se puede usar en cualquier sistema

NAD que tenga control remoto. Es posible que no todas las

funciones del mismo estén disponibles en su equipo particular.

STANDBY Cambia el S100 entre los modos On y Standby.

(Precaución: Desconecte el S100 usando el pulsador POWER del

panel delantero si no va a usarse durante largos períodos de tiempo).

MUTE Pulse el pulsador MUTE (silenciamiento) para desconectar

temporalmente el sonido que va a los altavoces. Pulse otra vez el

pulsador MUTE para restablecer el sonido.

VIDEO 1 Selecciona VIDEO como entrada activa. VIDEO 2 y 3 no son

activos en el S100.

DISC Selecciona PHONO/AUX 2 como entrada activa.

CD Selecciona CD como entrada activa.

TUNER FM Selecciona el TUNER como entrada activa del S100 y la

banda de onda FM en un Sintonizador NAD separado si está

disponible.

TUNER AM Selecciona también el TUNER como entrada activa del

S100 y la banda de onda AM en un Sintonizador NAD separado si

está disponible.

AUX Selecciona AUX 1 como entrada activa.

TAPE 1 Selecciona TAPE 1 MONITOR como entrada activa.

TAPE 2 Selecciona TAPE 2 como entrada activa.

MASTER VOLUME o aumenta o disminuye

respectivamente el ajuste de Volume. El Control de Volume

motorizado situado en el panel delantero indica el ajuste de nivel.

Aparte de las órdenes correspondientes al S100 mismo, hay otros

pulsadores que hacen funcionar tocadiscos CD y tocassettes NAD

equipados con NAD-Link.

TUNER CONTROL

(para uso con el Sintonizador NAD)

BANK (BANCADA) Selecciona una bancada de estaciones preset

(preajuste)

PRESET o Selecciona respectivamente preajuste de

estación de número más bajo o más alto.

CD PLAYER CONTROL

(CONTROL DE TOCADISCOS CD)

(para uso con Tocadiscos CD NAD)

activa Pause (pausa).

activa Stop (parada).

activa Play (escucha) o cambia entre Play y Pause.

o activa Track skip (salto de pista). Púlselo una vez para

volver al comienzo de la pista de sonido actual o anterior

respectivamente, o para pasar a la pista siguiente.

NEXT DISC (disco siguiente) va al disco siguiente (para cambiadores

de CD NAD).

CASSETTE DECK CONTROL

(CONTROL DE TOCACASSETTES)

(Para uso con Tocacassettes NAD de un transportador de cinta (DECK

B) o doble transportador(A y B))

o activa Reverse Play o Forward Play (escucha adelante o atrás).

Record / Pause (Grabación/Pausa). Púlselo para poner el

tocacassettes en pausa de grabación. Pulse Play para comenzar a grabar.

para Play o Recording (escucha o grabación).

activa Rewind (rebobinado).

activa Fast Forward (adelante rápido).

NOTA: La luz directa del sol o una luz ambiente muy brillante

pueden afectar la distancia y ángulo de funcionamiento del equipo

manual del control remoto.

INVESTIGACION DE AVERIAS

NO HAY SONIDO • Cable de Red de Alimentación no

enchufado o alimentación no encendida

• TAPE 1 MONITOR seleccionado

• Mute conectado

• Conector del amplificador de potencia no

montado correctamente

• Fusible interno fundido

• Amplificador o altavoz activo no conectado

• Compruebe si el cable de la Red de CA está

enchufado y la alimentación encendida

• Deseleccione modo de monitor

• Desconecte Mute

• Compruebe conexiones

• Consulte al distribuidor

• Conecte la alimentación

Problema Causa Solución

NO HAY SONIDO EN UN CANAL • Conector del amplificador de potencia no

montado correctamente

• Conductor de entrada desconectado o

dañado

• Compruebe las conexiones

• Compruebe los conductores y conexiones

PROBLEMA EN PHONO INPUT SOLAMENTE • No hay señal

• Zumbido en Phono input

• Señal débil o distorsionada

• No hay módulo de amplificación fono

instalado

• Compruebe que el interruptor MM, MC

está puesto correctamente. Compruebe que

el conductor de tierra fono está conectado

• Compruebe que el tocadiscos está conectado

a la entrada fono MM o MC correcta

NO FUNCIONA EL CONTROL REMOTO • Pilas gastadas, o incorrectamente

insertadas

• Ventanillas de transmisor o receptor de

infrarrojos obstruidas

• Compruebe o cambie las pilas

• Quite la obstrucción

BAJOS DÉBILES / IMAGEN ESTÉREO

DEFECTUOSA

• Altavoces conectados al amplificador de

potencia cableados fuera de fase

• Compruebe las conexiones con todos los

altavoces del sistema

AVVIAMENTO RAPIDO

1. Collegare gli output RCA oppure XLR all’amplificatore di potenza o

agli altoparlanti attivi.

2. Allacciare il cavo di rete C.A.

3. Premere il pulsante POWER per accendere l’S100.

4. Premere il selettore di input richiesto.

NOTE RELATIVE ALL’INSTALLAZIONE

L’S100 va sempre collocato su una superficie piana e non cedevole.

Evitare di collocare l’unità in posizioni assolate oppure vicino a fonti

di calore o umidità.

Assicurarsi che vi sia ventilazione sufficiente. Non collocare l’unità su

superficie soffice, quale ad esempio tappeti e stuoie. Non collocare

l’unità in aree chiuse, ad esempio dentro librerie o scaffali che

possono impedire il passaggio di aria attraverso le griglie di

ventilazione.

Spegnere l’unità e tutte le apparecchiature ausiliarie prima di

perfezionare qualsiasi connessione. I connettori RCA sul Vs. S100

sono contraddistinti da codici colore per maggior convenienza. Rosso

e bianco indicano l’audio lati Destro e Sinistro: giallo è per il

collegamento NAD-Link.

L’S100 è fornito dei cavi RCA per permettere di perfezionare le

connessioni basilari. Se occorressero cavi supplementari, impiegare

sempre cavi e connettori di marca per garantire prestazioni ottimali e

massima affidabilità. Assicurarsi che i cavi e i connettori non siano

danneggiati ed accertarsi che tutti i connettori siano ben calzati.

Se non si intende impiegare l’unità per un certo periodo di tempo,

scollegare la spina dalla presa della C.A.

Se l’S100 venisse contaminato da acqua, spegnere l’alimentazione

elettrica e scollegare la spina dalla presa della C.A. Fare controllare

l’unità da un tecnico specializzato prima di cercare di accenderla.

Non staccare il coperchio: si fa notare che al suo interno non vi

sono componenti riparabili dall’Utente.

Pulire l’unità impiegando un panno soffice ed asciutto. Se necessario,

inumidire leggermente il panno con un po’ di acqua e sapone. Non

impiegare soluzioni a base di benzolo o altri prodotti volatili.

CONNESSIONI AL PANNELLO POSTERIORE

1. IEC AC MAINS (POWER) INPUT - INPUT

(ALIMENTAZIONE) RETE C.A. IEC

L’S100 è già fornito di cavo C.A. separato. Prima di collegare il cavo

ad una presa a muro, assicurarsi che sia collegato per prima cosa alla

presa C.A., come prescritto. Scollegare sempre per prima cosa la

presa del cavo di rete C.A. dalla presa a muro, quindi staccare il cavo

dalla presa dell’input di rete dell’S100.

Conversione di tensione:

Un avviso stampato sul retro riporta la tensione C.A. - tensione di

linea richiesta dal preamplificatore. Peraltro, tutti gli amplificatori

Modello S100 hanno un’alimentazione “universale” che può essere

modificata facilmente per permettere l’impiego dell’unità in vari

Paesi. Se si desidera trasportare l’S100 in Paesi con differente

tensione di linea, un Concessionario NAD autorizzato o agenzia di

servizio possono procedere alla sua trasformazione.

2. PHONO/AUX2 INPUT

Il preamplificatore NAD S100 può essere dotato di Modulo Fono

esclusivo per permettere la connessione diretta di cartucce fono a

magnete mobile (MM) o bobina mobile (MC).

A seconda del particolare tipo di preamplificatore NAD S100, può

darsi che il Vs. modello sia già dotato del Modulo Fono S100. Il

Modulo Fono S100 può essere montato su modelli precedenti dal Vs.

Concessionario che può inoltre impostare i vari parametri (ad

esempio: MM oppure MC, impedenza della cartuccia MC) del

modulo Fono conformemente al set particolare piatto/cartuccia.

Senza il Modulo Fono S100:

Senza il modulo installato, l’input PHONO/AUX2 dà un input

supplementare di livello, quale ad esempio un riproduttore

supplementare per CD, riproduttore per MD, ecc. Impiegare un

doppio cavo RCA-RCA per collegare gli “Audio Outputs” sinistro e

destro dell’unità ausiliaria a questi input.

NOTA: Senza il Modulo Fono si udirà solo un suono debolissimo se si

collega un piatto con cartuccia MM oppure MC. Consultare il

Concessionario per montare un Modulo Fono optional.

Con il Modulo Fono S100:

Assicurarsi che il Concessionario abbia scelto le impostazioni corrette

nel Modulo Fono (MM oppure MC, impedenza della cartuccia)

conformemente al Vs. set di piatto e cartuccia. Collegare il doppio

cavo RCA dal piatto, assicurandosi che i canalini sinistro e destro

siano connessi come prescritto.

3. CONNETTORE “PHONO GROUND”

(MASSA PICK-UP)

Oltre al doppio cavo RCA, quasi tutti i piatti hanno un cavo

monotrefolo per la massa. Collegarlo al connettore di massa PHONO

GROUND sul telaio dell’S100.

4. INPUT CD

Input per il riproduttore per CD o altra fonte di segnale di livello.

Impiegare un doppio cavo RCA-RCA per collegare gli “Audio

Outputs” sinistro e destro del riproduttore per CD a questi input.

L’S100 accetta solo segnali analogici dal Vs. riproduttore per CD.

5. VIDEO INPUT

Input per il segnale audio da un VCR stereo (o ricevitore TV

stereo/satellite/cavo) o altra sorgente audio di livello. Impiegando

doppi cavi RCA-RCA, collegare “Audio Outputs” sinistro e destro

dell’unità a questi input. NOTA: questi sono solo input audio.

6. “AUX 1 INPUT” - INPUT GRUPPI AUSILIARI

Input per segnali supplementari di input di livello, ad esempio un altro

riproduttore per CD. Impiegare un doppio cavo RCA-RCA per collegare

gli “Audio Outputs” sinistro e destro dell’unità ausiliaria a questi input.

Preamplificatore NAD S100

Other manuals for S100

Table of contents

Languages:

Popular Amplifier manuals by other brands

Schatten Design

Schatten Design MicroPre instructions

Pioneer

Pioneer SA-530 Service manual

Gryphon

Gryphon XT owner's manual

Link electronics

Link electronics IEC-751 Specification sheet

Altec Lansing

Altec Lansing 4200A POWER AMPLIFIER operating manual

SWR

SWR Blonde On Blonde owner's manual

Sabaj

Sabaj A10d user manual

Randall

Randall RG80 user manual

Autotek

Autotek A5800 owner's manual

VM Audio

VM Audio SRD10SBS install guide

Lab.gruppen

Lab.gruppen FP+ Series FP 10000Q Specifications

GME

GME GA9800 instruction manual

Schertler

Schertler ROY X quick guide

Bosch

Bosch PRM-4P600 installation manual

CyberData

CyberData 11095 Operation guide

Mark Levinson

Mark Levinson 431 owner's manual

Altinex

Altinex DA1206RM user guide

Esoteric

Esoteric Esoteric E-03 owner's manual

NAD S100 User manual

Popular Amplifier manuals by other brands
