NavRoad MOTO 2 User manual

Prawa autorskie
www.navroad.com
Dziękujemy za zakup urządzenia NavRoad.
Mamy nadzieję, że nawigacja NavRoad będzie Ci towarzyszyć w wielu udanych podróżach.
Przed rozpoczęciem użytkowania urządzenia, zapoznaj się z niniejszą instrukcją, aby dokładnie
poznać swoje urządzenie.
Jeżeli pojawią się wątpliwości dotyczące Twojego urządzenia, albo wrażenie, że niniejsza
instrukcja obsługi nie jest kompletna, prosimy zwrócić się do sprzedawcy lub bezpośrednio do
nas.
Trzymaj instrukcję w dogodnym miejscu, by w razie potrzeby z niej korzystać.
Najbardziej aktualna wersja instrukcji znajduje się na www.navroad.com w dziale DO POBRANIA.
wersja 1.0

Spis treści
Prawa autorskie.....................................................2
Spis treści ................................................................3
Wprowadzenie.......................................................5
Korzystanie z instrukcji obsługi..................5
Bezpieczeństwo.....................................................6
Środki ostrożności................................................7
Środki ostrożności podczas korzystania z
urządzenia.........................................................7
Zasady poprawnego działania GPS...........7
Normalne użytkowanie.......................................8
Czyszczenie urządzenia ................................8
Czyszczenie ekranu dotykowego...............8
Ochrona urządzenia.......................................8
Pierwsze kroki........................................................9
Pierwsze uruchomienie.................................9
Określanie bieżącej pozycji..........................9
Bateria ................................................................9
Połączenie z komputerem......................... 11
Instrukcje dla wybranych programów
do nawigacji.........................................................12
Skrócona instrukcja obsługi NavRoad
NAVIGATOR FREE .........................................12
Skrócona instrukcja obsługi
NavRoad map................................................17
Skrócona instrukcja obsługi
AutoMapa.......................................................25
Karta pamięci.......................................................31
Instalowanie /wyjmowanie
karty pamięci.......................................................31
Używanie na motocyklu...................................31
Opakowanie i akcesoria ...................................33
Elementy urządzenia.........................................34
Włącznik/Wyłącznik.....................................36
Główne menu......................................................37
Menu Media ........................................................38
Bluetooth –główne menu...............................39

Uruchamianie Bluetooth:...........................40
Bluetooth –parowanie...............................41
Ustawienia............................................................43
Kalibracja ekranu................................................49
Rozwiązywanie problemów.............................50
Ważne informacje ..............................................53

Wprowadzenie
Korzystanie z instrukcji obsługi
Niniejsza instrukcja dostarcza informacji jak korzystać z urządzenia. Znajdziesz w niej ważne
informacje , metody uruchamiania różnych funkcji i inne. Definicje są następujące:
Uwagi: prezentują alternatywne opcje bieżącej funkcji, menu lub podmenu.
Wskazówki: dostarczają informacji o metodach wykorzystania danej funkcji.
Ważne: wyjaśniają działanie bieżącej funkcji, mogące mieć wpływ na wydajność.
Ostrzeżenia: dostarczają ważnych informacji zapobiegających utracie danych lub
funkcjonalności oraz zapobiegających uszkodzeniu urządzenia.

Bezpieczeństwo
Zapoznaj się z poniższymi zasadami bezpieczeństwa i przestrzegaj ich. Nieprzestrzeganie
poniższych zasad, zwiększa ryzyko wypadku i może doprowadzić do obrażeń.
1. Regulacja głośności - Nie ustawiaj zbyt wysokiego poziomu głośności, może to spowodować wypadek.
2. Zasilanie - Używaj tylko ładowarki znajdującej się w zestawie lub dedykowanej ładowarki NavRoad. Użycie
innej ładowarki, może spowodować uszkodzenie lub pożar.
3. Bezpieczeństwo - Sugestie nawigacji nie mogą zastąpić żadnych lokalnych przepisów ruchu drogowego lub
Twojej oceny i/lub znajomości zasad bezpieczeństwa ruchu.
4. Instalacja motocyklowa –Nie dokonuj zmian w instalacji motocyklowej, aby uniknąć uszkodzenia.
5. Demontaż - Nie demontuj urządzenia, aby uniknąć uszkodzenia.
6. Instalacja - Nie instaluj urządzenia w pobliżu wody, źródeł ciepła, zanieczyszczeń, oleju itp., aby uniknąć
wypadku, pożaru i porażenia prądem.
7. Przyciemniane/metalizowane szyby - Przyciemniane/metalizowane szyby osłabiają sygnał GPS.
8. Bezpośrednie nasłonecznienie - Unikaj narażania urządzenia oraz akcesoriów na bezpośrednie
nasłonecznienie. Może to spowodować jego przegrzanie.
9. Płyny - Trzymaj urządzenie z dala od płynów.
10. Przebudowywanie - Samodzielne przebudowywanie urządzenia może spowodować jego uszkodzenie oraz
powoduje utratę gwarancji.
11. Ładowarka - Urządzenie jest przeznaczone do samochodów z zasilaniem 12~24V.

Środki ostrożności
Środki ostrożności podczas korzystania z urządzenia
1. Upewnij się, że podczas instalacji urządzenie jest wyłączone.
2. Podłączaj urządzenie do ładowarki dopiero po uruchomieniu silnika.
Przepięcia powstające podczas uruchomienia silnika mogą spowodować uszkodzenie
nawigacji.
3. Zaleca się używanie nawigacji na motocyklu z podłączonym zasilaniem w celu uniknięcia
rozładowania baterii.
4. Nie przechowuj i nie używaj urządzenia w bardzo niskich lub bardzo wysokich temperaturach,
gdyż może to doprowadzić do jego uszkodzenia.
Zasady poprawnego działania GPS.
1. Sygnał GPS nie jest dostępny w zamkniętych miejscach, jak tunele lub podziemne parkingi.
Także między wysokimi budynkami lub pod drzewami sygnał GPS może być słaby.
2. Unikaj instalowania urządzeń generujących pole elektromagnetyczne. Może to spowodować
zakłócenia odbioru sygnału GPS. (Instaluj inne urządzenia GPS w odległości co najmniej 40 cm.)

Normalne użytkowanie
Czyszczenie urządzenia
Do czyszczenia obudowy urządzenia używaj ściereczki zwilżonej roztworem łagodnego detergentu,
następnie wytrzyj urządzenie do sucha. Nie używaj chemicznych środków czyszczących i
rozpuszczalników, ponieważ mogą one uszkodzić plastikowe części.
Czyszczenie ekranu dotykowego
Ekran dotykowy jest przeznaczony do obsługi palcem lub dołączonym w komplecie rysikiem. Nigdy
nie używaj w tym celu twardych lub ostrych przedmiotów, ponieważ mogą uszkodzić ekran LCD.
Mimo, że do obsługi ekranu możesz używać rysika, nigdy nie rób tego podczas prowadzenia pojazdu.
Czyść ekran używając miękkiej, czystej i wolnej od włókien ściereczki. Użyj wody, alkoholu
izopropylowego lub płynu do czyszczenia okularów. Zwilż płynem ściereczkę i delikatnie przetrzyj
ekran.
Ochrona urządzenia
1. Urządzenie NavRoad posiada klasę szczelności IP 66, co oznacza że jest odporne na pył i wodę.
Z powodzeniem może być używane w trudnych warunkach atmosferycznych pod warunkiem
szczelnego zamknięcia pokrywy baterii oraz osłony gniazd microSD/miniUSB.
2. Aby uniknąć kradzieży, zabieraj urządzenie ze sobą kiedy zsiadasz z motocykla.
3. Nie dopuść do upadku urządzenia.

Pierwsze kroki
Pierwsze uruchomienie
1. Przy pierwszym uruchomieniu może być potrzebna kalibracja ekranu dotykowego.
2. Następnie, należy dokonać wyboru języka menu urządzenia (ustawienie to nie ma wpływu na
język w programie do nawigacji).
3. W celu korzystania z programu do nawigacji może być potrzebna karta pamięci z programem
do nawigacji i mapami. Kartę tę należy włożyć do czytnika kart w urządzeniu. Kartę można
włożyć tylko w jeden sposób – równolegle do ścianek czytnika kart. Karty nie wolno wyjmować
podczas działania programu do nawigacji. Aby wyjąć kartę, delikatnie naciśnij krawędź karty aż
do zwolnienia zaczepu, a następnie wyciągnij ją z czytnika.
Określanie bieżącej pozycji
Przed rozpoczęciem podróży, poczekaj na określenie pozycji z GPS. Przy pierwszym uruchomienieniu
urządzenia znalezienie pozycji może wymagać kilku minut . Podczas następnych uruchomień, Twoja
pozycja będzie określana znacznie szybciej. Twoje położenie zostanie pokazane na mapie.
Bateria
Bateria w urządzeniu nie wymaga formatowania. Nie należy dopuszczać do całkowitego
rozładowania, gdyż spowoduje to zmniejszenie wydajności baterii. Do ładowania baterii można użyć
opcjonalnej ładowarki sieciowej z odpowiednim prądem ładowania (podanym na tabliczce
znamionowej urządzenia), dostępnej w ofercie dystrybutorów urządzeń NavRoad. Do ładowania
baterii w pojeździe konieczne jest użycie ładowarki dostarczonej w zestawie. Kabel USB podłączony

do gniazda USB komputera PC może nie być w stanie naładować urządzenia.
Urządzenie dostarczane jest z baterią częściowo naładowaną. Przy pierwszym użyciu zaleca
się całkowicie naładować baterię za pomocą dołączonej do zestawu ładowarki lub
opcjonalnej dedykowanej ładowarki sieciowej. Ze względów technicznych ładowanie w
temperaturach poniżej 0OC i powyżej 35OC jest ograniczone.
Jeżeli czas działania urządzenia na zasilaniu z baterii znacznie się skrócił, baterię należy
wymienić w serwisie.
Używaj wyłącznie ładowarek zaakceptowanych przez producenta urządzenia. Zaakceptowane
ładowarki pozwalają na wydłużenie czasu pracy baterii oraz przedłużenie jej żywotności.
Zastosowanie innych akcesoriów może spowodować uszkodzenie urządzenia oraz utratę
gwarancji.
Wskaźnik stanu baterii w prawym dolnym rogu ekranu symbolizuje poziom naładowania
urządzenia. Gdy poziom naładowania baterii spada do ok. 5%, urządzenie wyświetla
komunikat informujący o konieczności naładowania. Kontynuowanie pracy bez naładowania
baterii spowoduje wyłączenie urządzenia.

Połączenie z komputerem
Urządzenie można połączyć– poprzez program ActiveSync dla Windows XP lub Windows Mobile
Device Center dla Windows Vista i Windows 7. Innym trybem połączenia jest MassStorage. W tym
przypadku, urządzenie działa jak zewnętrzny dysk (wykorzystuje wtedy pamięć wewnętrzną
urządzenia) lub jako czytnik kart pamięci (po umieszczeniu w gnieździe karty pamięci). Zmiana
ustawień dostępna jest w menu urządzenia ‘Ustawienia” -> „Tryb USB”.
Domyślnie urządzenie jest wykrywane w trybie MassStorage.

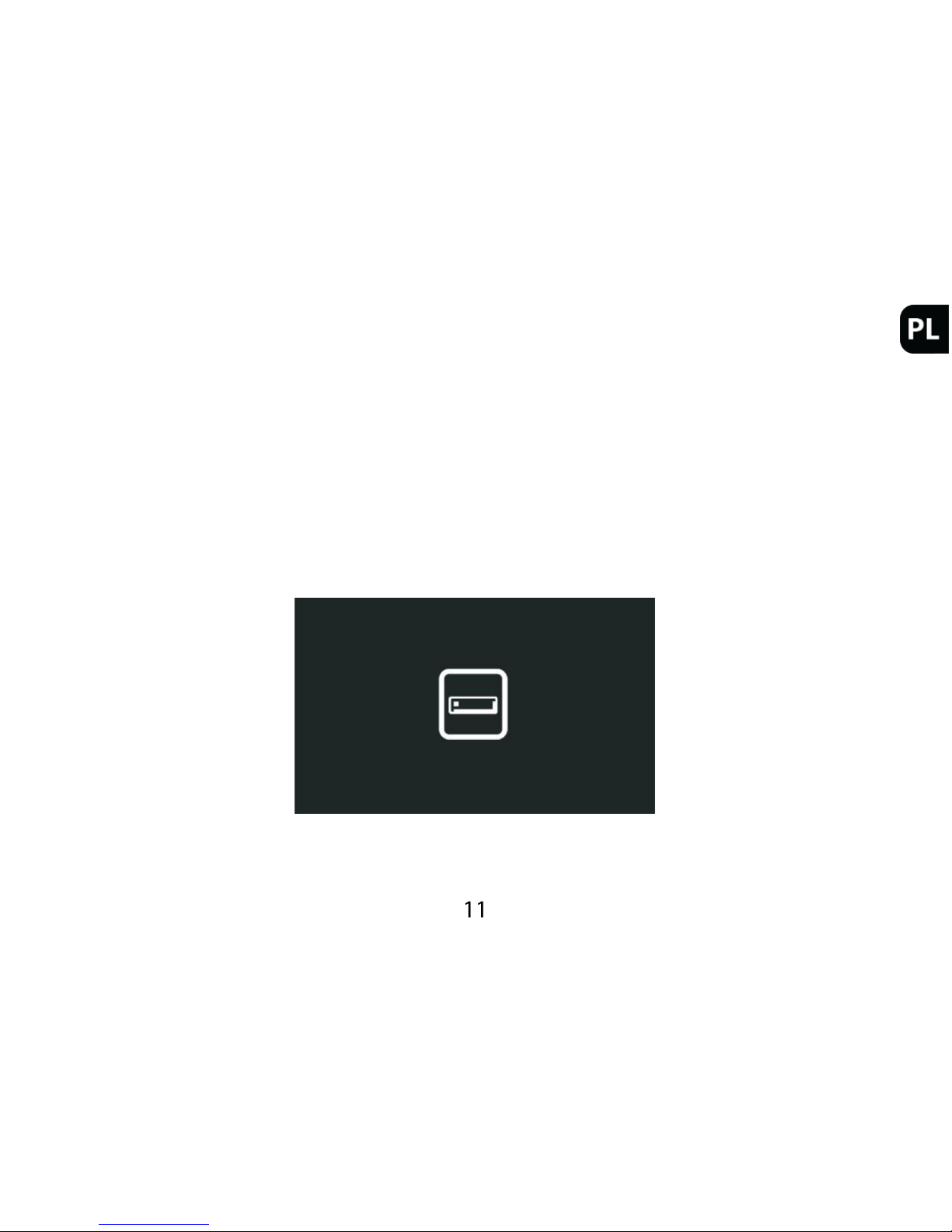

Gdy urządzenie podłączone jest w trybie MassStorage, na ekranie wyświetlany jest poniższy symbol.
Oznacza to, że urządzenie działa jak zewnętrzna pamięć, można wtedy m.in. kopiować pliki pomiędzy
urządzeniami:

Instrukcje dla wybranych programów do nawigacji
Skrócona instrukcja obsługi NavRoad NAVIGATOR FREE
NavRoad NAVIGATOR FREE jest darmowym oprogramowaniem z możliwością darmowej aktualizacji
map dedykowanym urządzeniom NavRoad z systemem Windows CE. Dostawcą materiału
kartograficznego jest firma mapFactor która korzysta z OpenStreetMap - mapy te tworzą na bieżąco
rzesze wolontariuszy na całym świecie. Jeżeli zauważysz błąd w mapach koniecznie zgłoś ten fakt na
stronie http://www.openstreetmap.org/, a zgłoszenie zostanie uwzględnione w kolejnych
aktualizacjach.
Ekran nawigacji

Po uruchomieniu programu i złapaniu sygnału GPS, nastąpi otwarcie ekranu nawigacji, na którym
będzie widoczny pomarańczowy krzyż wskazujący bieżące położenie. W celu wyznaczenia trasy
należy wybrać ikonę z lupą. Po jej kliknięciu uruchomi się ekran wprowadzania celu
Ekran wprowadzania celu
Na tym ekranie możemy rozpocząć wprowadzanie punktu rozpoczynając od nazwy kraju, skorzystać
z punktów POI, wybrać go spośród dodanych do menu „Ulubione” lub też podać jego precyzyjne

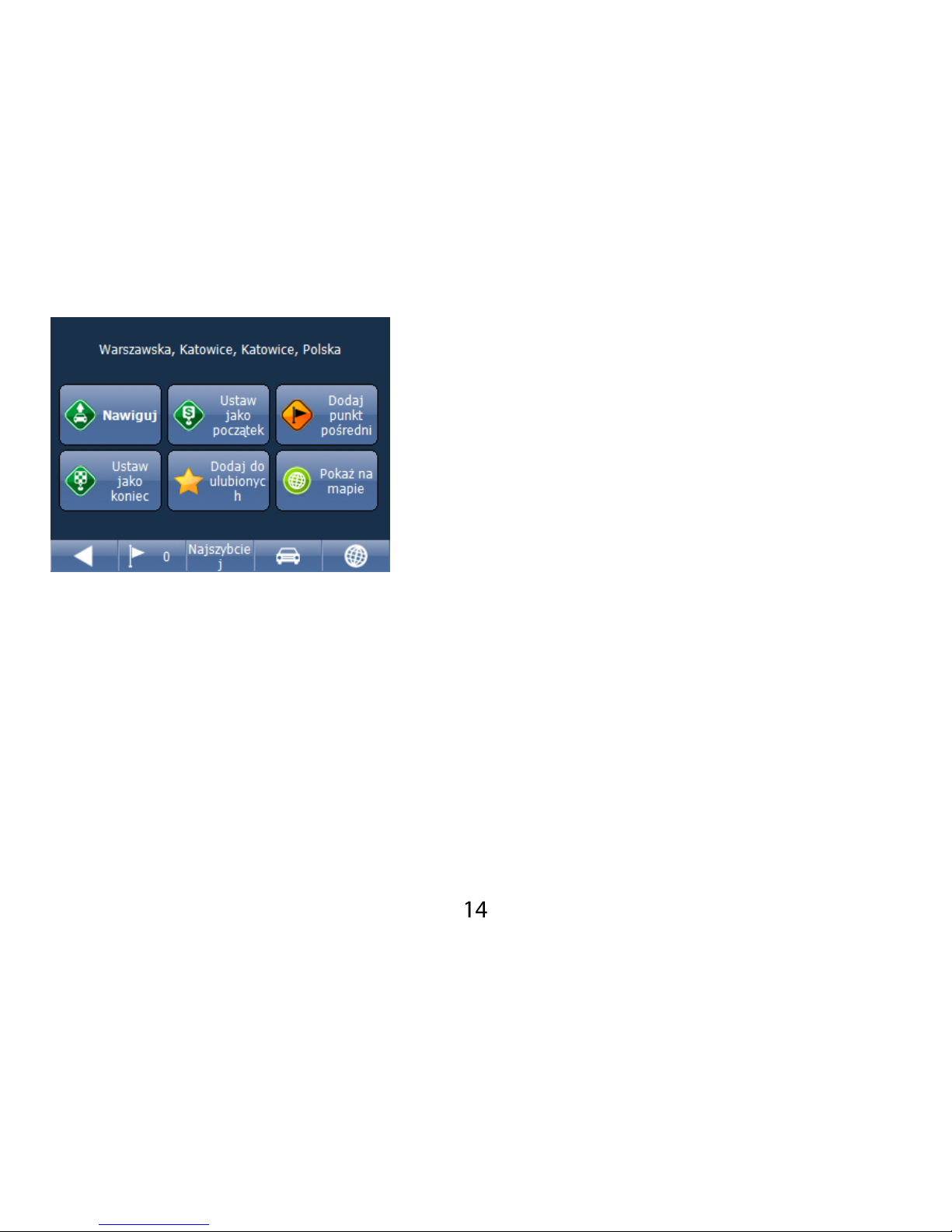

współrzędne geograficzne. Po jego wprowadzeniu zostanie wyświetlone podsumowanie.

Na ekranie tym możemy ustalić czy wprowadzony punkt jest celem do którego chcemy dotrzeć (w
tym wypadku możemy natychmiast rozpocząć nawigację wybierając przycisk Nawiguj), ustalić go
jako początek lub koniec trasy bądź jej punkt pośredni, dodać go do menu Ulubione jak również
wskazać go na mapie. Znajdujący się na dole pasek opcji trasy umożliwia powrót do ekranu
wprowadzania celu, wskazuje ilość punktów trasy, pozwala wybrać jej rodzaj (Najszybciej,
najkrócej lub najtaniej), zadecydować o typie pojazdu który będzie trasę pokonywał (samochód,
pojazd ciężarowy, autobus, rower czy też pieszy). Gdy wszystkie opcje zostaną wybrane i
zatwierdzone program obliczy trasę i przejdzie w tryb nawigowania.

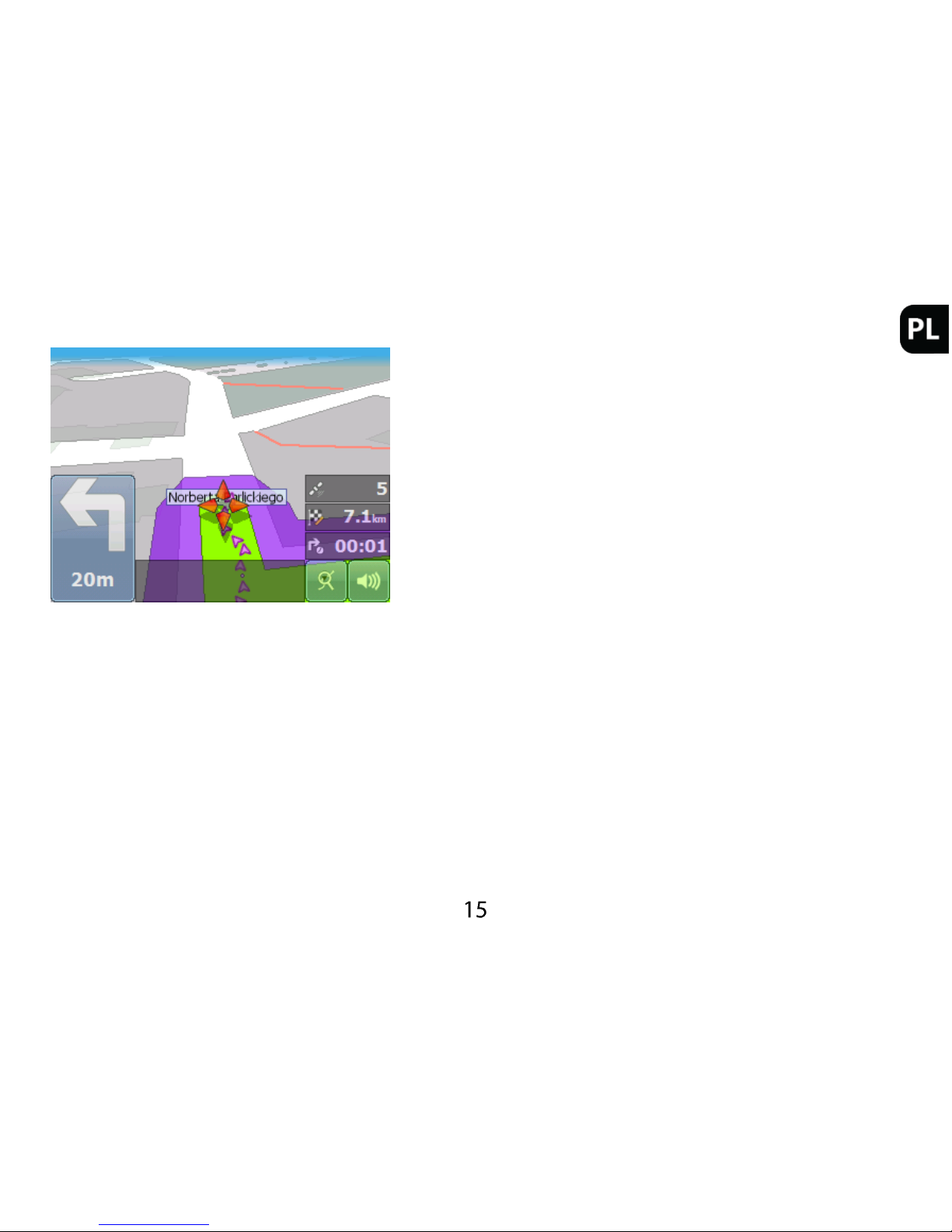

Ekran trybu nawigowania
Na ekranie trybu nawigowania po prawej stronie wyświetlane są domyślnie ilość satelitów w
zasięgu, odległość pozostała do celu, pozostały czas podróży, przełącznik trybu wyświetlania
mapy oraz przycisk sterowania głośnością. Dotknięcie którejkolwiek z trzech pierwszych opcji
wyświetli pełne informacje nawigacyjne dotyczące zaplanowanej trasy. Rodzaj wyświetlanych
informacji można zmienić w menu Ustawienia. Po lewej stronie zawsze wyświetlana jest informacja
dotycząca następnego manewru i odległości jaka pozostała do jego wykonania. Dotknięcie obszaru
mapy umożliwi jej przybliżenie i oddalenie, jak również da dostęp do MENU.

MENU
Menu urządzenia umożliwia dostęp do ekranu wprowadzania celu, zmianę opcji trasy, zarządzanie
trasami, zmianę rodzaju trasy, daje możliwość wejścia w menu GPS (w tym dostęp do opcji zapisu i
odtwarzania śladu), włączenia trybu nocnego, sprawdzenia i zresetowania licznika kilometrów,
zarządzanie ulubionymi oraz dostęp do ustawień zaawansowanych programu. Z tej ostatniej opcji
powinni korzystać jedynie doświadczeni użytkownicy świadomi konsekwencji zmian.

Skrócona instrukcja obsługi NavRoad map

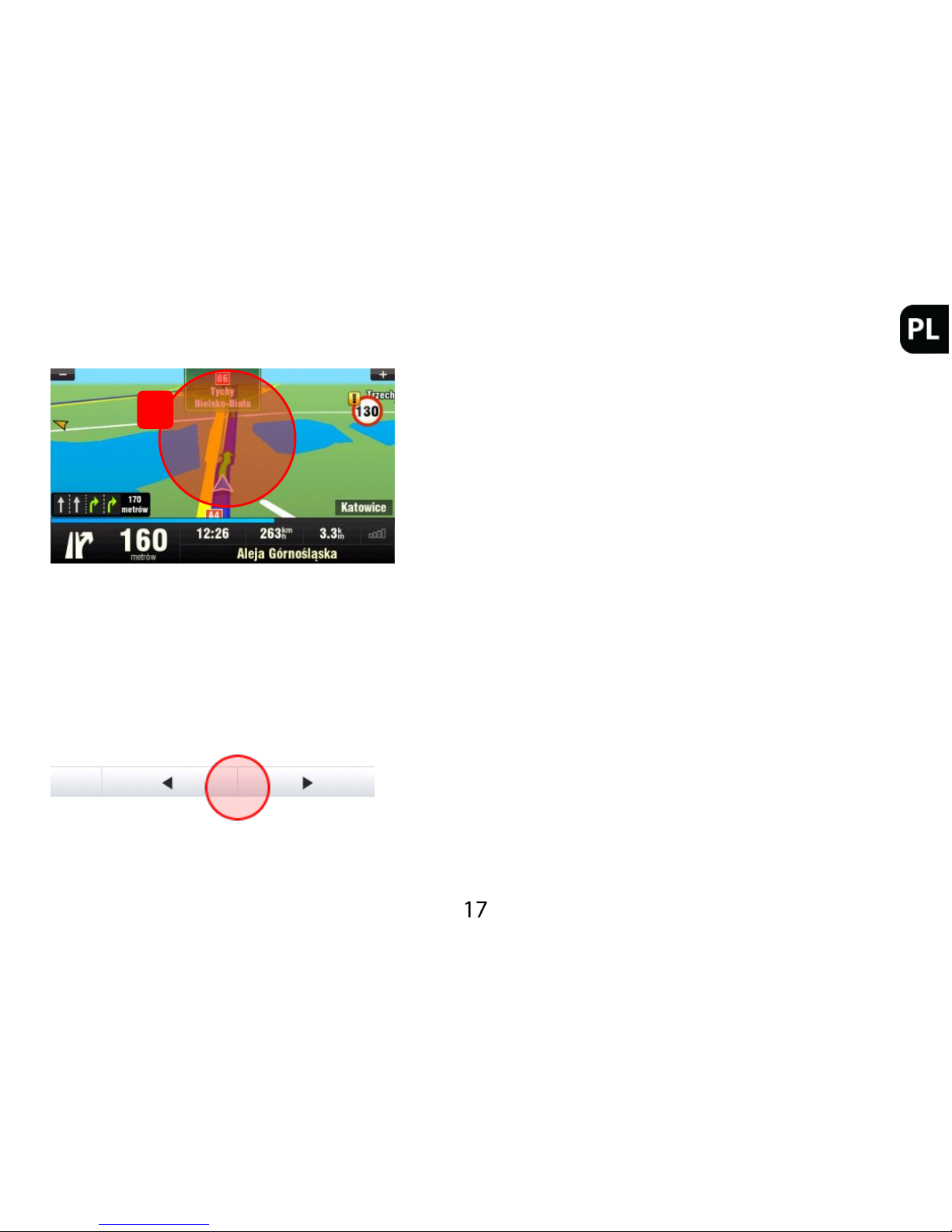

Ekran nawigacji
Po uruchomieniu programu i złapaniu sygnału GPS, nastąpi otwarcie ekranu nawigacji, na którym
będzie widoczna niebieska strzałka wskazująca bieżące położenie. Mapę można powiększać i
pomniejszać, dotykając przycisku + i - w górnych rogach ekranu.
Aby uzyskać dostęp do dalszych funkcji, należy otworzyć Menu główne przez dotknięcie obszaru
mapy (A) na ekranie nawigacji.
Strony menu można przewijać, dotykając niebieskich strzałek u dołu ekranu lub przeciągając palec po
ekranie (gdy włączona jest opcja Dynamiczne menu w ustawieniach programu).
A

Wprowadzanie adresu
Aby wprowadzić cel podróży przez wprowadzenie jego adresu, należy wybrać kolejno
Menu główne >
Szukaj/ Nawiguj >
Adres/ kod pocztowy.
Następnie pojawi się prośba o wybranie Kraju, Miasta, Ulicy i Numeru domu albo Skrzyżowania.
Wprowadź żądane nazwy i numery.
Alternatywnie można wprowadzić po prostu kilka pierwszych liter nazwy miasta/ ulicy, aby wyświetlić
listę podobnych nazw.

Z lewej strony listy nazw miast/ ulic widać objaśniające ikony.
Miasto
Stolica
Centrum miasta
Ulica
Skrzyżowanie
Z listy należy wybrać żądaną miejscowość/ ulicę.
Po zakończeniu pojawi się ekran z potwierdzeniem i wprowadzonym adresem.

Dotknij pole „Na mapie”, aby wyświetlić dokładną lokalizację adresu albo pole „Dodaj do
ulubionych”, aby zapisać adres w często używanych miejscach docelowych.
Aby ustawić wyświetlany adres jako miejsce docelowe podróży, dotknij przycisku „Rysuj trasę!”u
dołu ekranu.
Aby ustawić prowadzenie do najbliższego parkingu, dotknij pola „Parking” i wybierz element z
wyświetlonej listy.
Aby wybrać zupełnie inny adres, dotknij przycisku „Wstecz”.
Jeżeli moduł GPS będzie w stanie ustalić bieżące położenie, nastąpi natychmiastowe wyliczenie trasy
od bieżącego położenia. Jeżeli nie można ustalić bieżącego położenia, należy wybrać jedną z
następujących opcji:
Pozycja z GPS (zalecane)
