NCR 3299-K201-V004 User manual

Personal
Computer
GRAPHIC CRT ADAPTER
3299-K201-V004
INSTALLATION

SCO PE
These instructions, together with the additional information provided in your
Owner’s Manual, provide the necessary information to install this kit.
Copyright © 1985,1986 by NCR Corporation
Dayton, Ohio
All Rights Reserved
Printed in the Federal Republic of Germany
January 1986
It is the policy of NCR Corporation to improve products as new technology,
components, software, and firmware become available. NCR Corporation,
therefore, reserves the right to change specifications without prior notice.
All features, functions, and operations described herein may not be marketed
by NCR in all parts of the world. In some instances, photographs are of equip
ment prototypes. Therefore, before using this document, consult your nearest
dealer or NCR office for information that is applicable and current.

Contents

Graphics Adapter
This board is intended for use with the integrated CRT of the NCR
PC4i, the NCR PC8 or other compatible CRTs.
1. Review the “Installing Options” chapter of your Owner’s Manual
to prepare and perform the installation.
2. Set J 1 open for color CRT, set J 1 closed for monochrome CRT, see
Figure 1.
Set Jumpers J3 and J5 (see Figure 1) as shown below:
Jumper
Language J3 J5
U.S. English Closed Open
Denmark/Norway Open Closed
Other Languages Closed Closed
7

GRAPHICS ADAPTER
NOTE: The remaining jumper (J4) is factory set and must not be
changed.
J5 J3 J4
3. Set the configuration switches as described in the “Installing
Options” chapter of the Owner’s Manual.
4. Install the board as described in the “Installing Options” chapter
of your Owner’s Manual.
5. Connect the coaxial cable from the CRT to the connector on the
Graphics Controller Board, see Figure 2,
2

GRAPHICS ADAPTER
Figure 2
CONNECTOR DATA
MONITOR CONNECTOR
5 1
LIGHT PEN CONNECTOR
6
Light Pen Connector
Pin 1 LPENINPUT/
Pin 3 LPENSW/
Pin 4 LGRD
Pin 5 + 5V
Pin 6 + 12V
Monitor Connector
Pin 1 VIDEO-LO
Pin 2 HSYNCP
Pin 3 R/
Pin 4 G /
Pin 5 B /
Pin 6 1/
Pin 7 VSYC /
Pin 8 HSYC/
Pin 9 LGRD
3

Grafik-Adapter
Diese Platine ist für die Verwendung des im NCR PC4i und NCR PC8
eingebauten Bildschirms oder anderer kompatibler Bildschirme vor
gesehen.
1. Lesen Sie das Kapitel “Installation der Erweiterungen” in Ihrem
Benutzerhandbuch bitte noch einmal durch, um die Installation
vorzubereiten und durchzuführen.
2. Öffnen Sie die Brücke J 1 für den Farbbildschirm und schließen Sie
sie für den monochromen Bildschirm.
Setzen Sie die Brücken J3 und J5 (siehe Abbildung 1) wie folgt:
Brücke
Sprache J3 J5
U.S. Englisch Geschlossen Offen
Dänemark/N orwegen Offen Geschlossen
Andere Sprachen Geschlossen Geschlossen
7

GRAFIK-ADAPTER
HINWEIS: Die andere Brücke (J4) ist bei der Herstellung eingestellt
worden und darf nicht verändert werden.
J5 J3 J4
3. Setzen Sie die Konfigurationsschalter entsprechend der Beschrei
bung im Kapitel “Installation der Erweiterungen” in Ihrem
Benutzerhandbuch.
4. Installieren Sie die Platine entsprechend der Beschreibung im
Kapitel “Installation der Erweiterungen” in Ihrem Benutzer
handbuch.
5. Verbinden Sie das Koaxialkabel des Bildschirms mit dem
Anschluß auf der Grafik-Controllerplatine, siehe Abbildung 2.
2

GRAFIK-ADAPTER
Abbildung 2
ANSCHLUSSDATEN
BILDSCHIRMANSCHLUSS
Biidschirmanschluß
Pin 1 VIDEO-LO
Pin 2 HSYNCP
Pin 3 R /
Pin 4 G /
Pin 5 B /
Pin 6 1/
Pin 7 VSYC/
Pin 8 HSYC/
Pin 9 LGRD
ANSCHLUSS FÜR DEN LICHTGRIFFEL
Anschluß für den Lichtgriffel
Pin 1 LPENINPUT/
Pin 3 LPENSW/
Pin 4 LGRD
Pin 5 + 5V
Pin 6 + 12V
6
3

A dap ta teur graphique
Cette carte est prévue pour être utilisée avec l’écran intégré des PC8
ou PC4i de NCR ainsi qu’avec tout autre écran compatible.
1. Pour effectuer cette installation, reportez-vous au chapitre “Mise
en place des options” du Manuel de l’utilisateur de l’ordinateur
concerné.
2. Pour un écran couleurs, placez J1 en position ouvert, et en position
fermé pour un écran monochrome (voir Figure 1).
Placez les cavaliers J3 et J5 (voir Figure 1) comme ci-dessous:
Cavalier
Langue J3 J5
Anglais USA Fermé Ouvert
Danemark/Norvège Ouvert Fermé
Autres Fermé Fermé
/

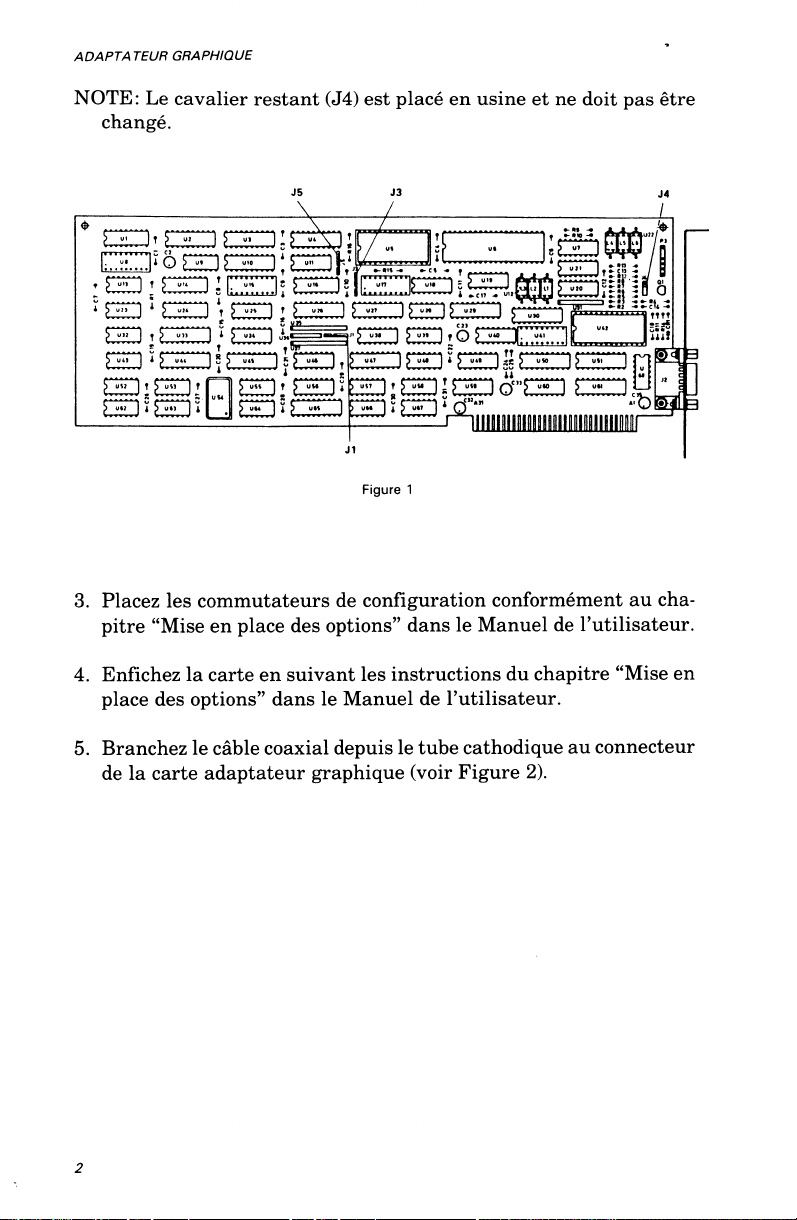

ADAPTATEUR GRAPHIQUE
NOTE: Le cavalier restant (J4) est placé en usine et ne doit pas être
changé.
J5 J3 J4
3. Placez les commutateurs de configuration conformément au cha
pitre “Mise en place des options” dans le Manuel de l’utilisateur.
4. Enfichez la carte en suivant les instructions du chapitre “Mise en
place des options” dans le Manuel de l’utilisateur.
5. Branchez le câble coaxial depuis le tube cathodique au connecteur
de la carte adaptateur graphique (voir Figure 2).
2

Figure 2
BROCHAGE DU CONNECTEUR
CONNECTEUR DU MONITEUR
Connecteur du moniteur
Broche 1 VIDEO-LO
Broche 2 HSYNCP
Broche 3 R /
Broche 4 G/
Broche 5 B/
Broche 6 1/
Broche 7 VSYC/
Broche 8 HSYC/
Broche 9 LGRD
CONNECTEUR DU CRAYON LUMINEUX
Connecteur du crayon lumineux
Broche 1 LPENINPUT/
Broche 3 LPENSW/
Broche 4 LGRD
Broche 5 + 5V
Broche 6 + 12V
3

Adattatore grafico
Questa piastra e prevista per essere utilizzata unitamente al video
integrato dell’NCR PC4i, l’NCR PC8 o con altri video compatibili.
1. Rivedere il capitolo “Installazione delle opzioni” nel Manuale
d’istruzione per preparare ed effettuare l’installazione.
2. Predisporre il ponticello J1 aperto per il video a colori, o chiuso per
il video monocromatico, vedere la Figura 1.
Predisporre i ponticelli J3 e J5 (vedere Figura 1) come indicato
nella seguente Tabella:
Ponticelli
Lingua J3 J5
Inglese USA Chiuso Aperto
Danimarca/N orvegia Aperto Chiuso
Altre lingue Chiuso Chiuso
7

ADA TTA TORE GRAFICO
J5 J3 J4
NOTA: L’altro ponticello (J4) e predisposto dal costruttore e non deve
essere toccato.
3. Predisporre i commutatori di configurazione come descritto nel
capitolo “Installazione delle opzioni” del Manuale d’istruzione.
4. Installare la piastra come descritto nel capitolo “Installazione
delle opzioni” del Manuale d’istruzione.
5. Collegare il cavo coassiale proveniente dal video alla piastra
governo grafica, vedere la Figura 2.
2

ADA TTA TORE GRAFICO
Figura 2
DATI CONNETTORE
CONNETTORE MONITOR
Connettore monitor
Piedino 1 VIDEO-LO
Piedino 2 HSYNCP
Piedino 3 Ft/
Piedino 4 G/
Piedino 5 B/
Piedino 6 1/
Piedino 7 VSYC/
Piedino 8 HSYC/
Piedino 9 LGRD
CONNETTORE PENNA OTTICA
Connettore penna ottica
Piedino 1 LPENINPUT/
Piedino 3 LPENSW/
Piedino 4 LGRD
Piedino 5 + 5V
Piedino 6 + 12V
3
