1. Introduction

This manual contains essential information for the

operation and care of the product you have pur-

chased. Please read the instructions carefully and

completely before using the equipment. Please

keep this manual where it will be accessible at all

times to all current and future users.

Additional information, in particular concern-

ing available accessories and Neumann service

partners, can always be found on our website:

www.neumann.com. Information about service

partners can also be obtained by telephone:

+49 (0) 30 / 41 77 24 - 0.

The following related ﬁles are available in PDF

format in the Downloads section of our website

www.neumann.com:

Operation with Unbalanced or Center Tap

Grounded Inputs

Some Remarks on Microphone Maintenance

The Neumann online forum on our website en-

ables Neumann users worldwide to share their

experiences. Through its integrated archive func-

tion, the forum has developed into an extensive

knowledge pool.

2. Safety instructions

The microphone has the intended purpose of con-

verting acoustic signals into electrical signals.

Connect the microphone only to microphone in-

puts and devices which supply 48V of phantom

power in accordance with IEC 61938.

Repairs and servicing are to be carried out only

by experienced, authorized service personnel.

Unauthorized opening or modiﬁcation of the

equipment shall void the warranty.

Use the equipment only under the conditions

speciﬁed in the “Technical data” section. Allow

the equipment to adjust to the ambient tempera-

ture before switching it on. Do not operate the

equipment if it has been damaged during trans-

port.

Always run cables in such a way that there is no

risk of tripping over them.

Unless required for operation, ensure that liquids

and electrically conductive objects are kept at a

safe distance from the equipment and its connec-

tions.

•

Do not use solvents or aggressive cleansers for

cleaning purposes.

Dispose of the equipment in accordance with the

regulations applicable to the respective country.

3. Brief description

The TLM 170 is a condenser studio microphone

with transformerless (TLM) circuit technology.

The microphone features exceptionally clean

sound transmission which is free of coloration,

with extremely low self-noise and an extensive

dynamic range.

The TLM 170 R has the selectable directional char-

acteristics omnidirectional, cardioid, wide-angle

cardioid, hypercardioid and ﬁgure-8. The direc-

tional characteristics can be selected remotely

with the optional N 248 power supply.

The largely linear diuse-ﬁeld frequency response

permits even lateral sound to be transmitted

without coloration. This applies to all directional

characteristics.

A switchable high-pass ﬁlter increases the lower

cuto frequency from 30 Hz to 100 Hz.

The pre-attenuation switch reduces the micro-

phone sensitivity by 10 dB, thus allowing the pro-

cessing of very high sound pressure levels.

The TLM 170 R is elastically mounted on a tilting

bracket, for the suppression of structure-borne

sound.

4. Scope of delivery

TLM 170 R (mt):

TLM 170 R (mt) microphone

Operating manual

Dust cover

Wooden box

TLM 170 R (mt) Stereo Set:

2 x TLM 170 R (mt) microphones

2 x EA 170 (mt) elastic suspensions

Operating manual

2 x Dust cover

Aluminum case

•

5. Setup

Mounting the microphone

Attach the microphone to a stable, sturdy stand. If

required, use a windscreen or popscreen from our

range of accessories for the mechanical suppres-

sion of wind or pop noise.

Connecting the microphone

Caution:An incorrect supply voltage can dam-

age the microphone!

Attach the microphone only to a power supply

unit, a microphone preampliﬁer, a mixing console

or other equipment which has phantom power

with 48 V (P48), in accordance with IEC 61938.

Any P48 power supply equipment can be used

which supplies at least 3 mA per channel.

Caution: Very loud noise can damage loud-

speakers or your hearing!

Minimize the volume of connected playback and

recording equipment before connecting the mi-

crophone.

Using a suitable cable, connect the microphone

to the microphone input of the audio equipment

to be used for subsequent processing, or to the

designated P48 power supply equipment. Infor-

mation concerning connector assignment can be

found in the “Technical data” section.

When connecting the cables, ensure that the con-

nectors are locked correctly. Run the cables in

such a way that there is no risk of tripping over

them.

The microphone is to be addressed primarily from

the side on which the Neumann logo is located.

Gradually increase the volume of the connected

equipment.

Set the gain of the connected equipment so that

no distortion occurs at the highest sound pres-

sure level.

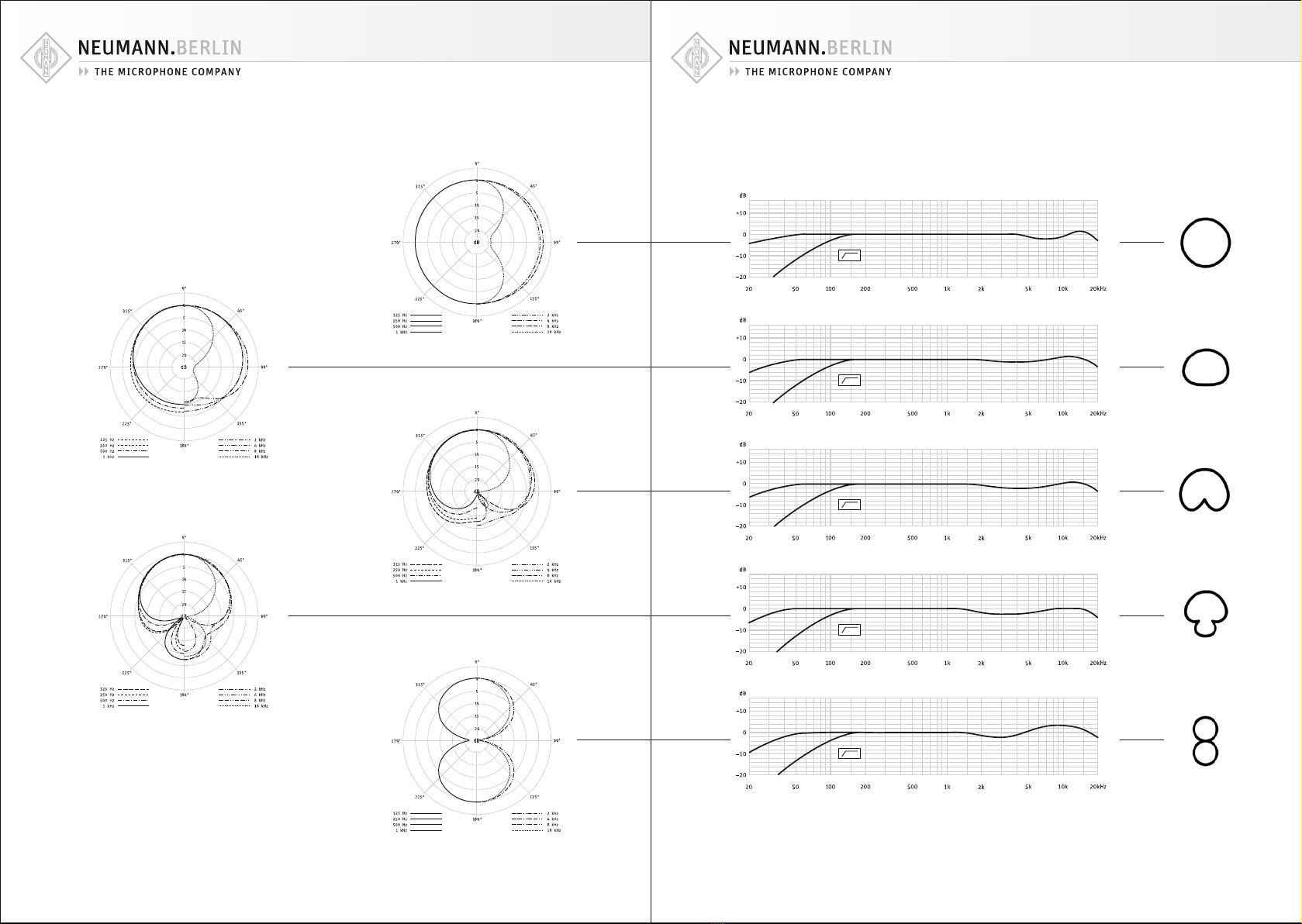

Selecting the directional characteristic

There are ﬁve selectable directional characteris-

tics, which allow the microphone to be adapted to

individual recording situations: omnidirectional,

cardioid, wide-angle cardioid, hypercardioid and

ﬁgure-8. The six-position rotary switch for direc-

tional characteristics is located on the back of the

microphone. The setting “R” (Remote) permits

remote selection of the directional characteris-

tics by means of the optional N 248 power supply

unit.

The microphone output is muted while the direc-

tional characteristic is changed.

Setting the pre-attenuation

The switchable pre-attenuation increases the

maximum signal level by 10dB, in order to avoid

overloading when transmitting signals at ex-

tremely high sound pressure levels.

Pre-attenuation is activated by means of a switch

on the back of the microphone.

Setting the high-pass ﬁlter

The switchable high-pass ﬁlter can be used to

suppress low-frequency interference (e.g. caused

by impact sound or wind noise) or to compensate

for the proximity eect.

The high-pass ﬁlter is activated by means of a

switch on the back of the microphone.

Suppressing noise interference

The frequency response of the TLM170 R extends

far below 20 Hz. The microphone is of course cor-

respondingly sensitive to low-frequency interfer-

ence.

Extremely low-frequency signals can be gener-

ated by interference such as pop or wind noise. In

order to suppress such noise signals, we recom-

mend the use of a windscreen or popscreen from

our range of accessories.

In its basic conﬁguration, the TLM 170 R is al-

ready eciently protected from the eects of

structure-borne noise. For exceptionally demand-

ing situations, we recommend the EA 170 elastic

suspension from our range of accessories.

Disassembling the stand mount bracket

Before the EA 170 elastic suspension can be

used, the bracket must be removed from the mi-

crophone. First swivel the bracket upward and

unscrew the large threaded ring located around

the base connector. Then unscrew the knurled

screw at the upper elastic mount. The mount and

bracket can then be removed together downward.

If the bracket is to be mounted on the left side of

the microphone, remove the screw with the coin

slot, thus exposing the thread for the bracket.

With the bracket removed, the microphone can

be suspended, for instance by attaching an IC 4

cable to the connector of the microphone.

ENEN

Sound test

Simply speak into the microphone. Do not blow

into the microphone or subject it to pop noise,

since this can easily result in hazardous sound

pressure levels.

6. Shutdown and storage

Before switching o the microphone or discon-

necting the cables, reduce the volume of con-

nected equipment.

Only then should the phantom power be switched

o.

Disconnect the cables.

When disconnecting a cable, always pull only on

the connector and not on the cable itself.

Microphones which are not in use should not be

allowed to remain on the stand gathering dust. A

microphone which is unused for a prolonged pe-

riod should be stored under normal atmospheric

conditions, and should be protected from dust.

For this purpose, use a lint-free, air-permeable

dust cover or the original packaging of the micro-

phone.

7. Troubleshooting

Problem

▶

Possible causes

▶

Solution

Microphone

not operating

The phantom power supply voltage is not

switched on at the mixing console or at the

power supply equipment.

Check the corresponding channel settings.

The power supply equipment is not con-

nected to the power supply line or there is

no battery.

Check the connection to the power supply

line or check the battery of the power supply

equipment.

No signal

transmission

The microphone is not connected to the

correct microphone ampliﬁer input of the

subsequent equipment.

Check the signal path.

If necessary, activate the appropriate input

on the corresponding channel of the mixing

console.

8. Technical data and

connector assignments

Permissible atmospheric conditions:1)

Operating temperature range........... 0 °C ... +70°C

Storage temperature range...........−20 °C ... +70°C

Humidity range..................... 0% … 90% at +20°C

0% … 85% at +60 °C

Acoustical op. principle.............Pressure gradient

transducer

Directional pattern ........................................Omni,

wide-angle cardioid, cardioid,

hyper-cardioid, ﬁgure-8

Frequency range ..............................20Hz...20 kHz

Sensitivity2).......................................8mV/Pa ± 1 dB

Rated impedance........................................50 ohms

Rated load impedance ..........................1000 ohms

Signal-to-noise ratio3),

CCIR4)............................................................... 68 dB

Signal-to-noise ratio3),

A-weighted4)....................................................80dB

Equivalent noise level,

CCIR4)................................................................26dB

Equivalent noise level,

A-weighted4).................................................14 dB-A

Max. SPL for5)

less than 0.5 % THD...................................... 144dB

with preattenuation ..................................... 154 dB

Max. output voltage...................................... 10 dBu

Supply voltage6) ....................................... 48V ± 4V

Current consumption6) .....................................3mA

Matching connector.......................................XLR3F

Weight ..............................................................625 g

Dimensions ...................................60mm x 152mm

94 dBSPL equiv. to 1Pa = 10µbar

0dB equiv. to 20µPa

The microphone has a balanced, transformerless

output. The 3-pin XLR connector has the following

standard pin assignments:

Pin1: 0 V/Ground

Pin2: Modulation (+phase)

Pin3: Modulation (–phase)

All values for non-condensing humidity. The values are

valid for clean and well-looked-after microphones or

microphone capsules, respectively. Any kind of pollution

of capsules and membranes may restrict the said values.

2) at 1 kHz into 1kohms rated load impedance.

3) re 94dBSPL

4) according to IEC 60268-1;

CCIR-weighting acccording to CCIR 468-3, quasi peak;

A-weighting according to IEC 61672-1, RMS

5) THD of microphone ampliﬁer at an input voltage equiva-

lent to the capsule output at the speciﬁed SPL.

6) Phantom powering (P48, IEC 61938).

9. Selected Accessories*

(see photos in appendix)

Elastic Suspension

EA 170 .....................ni .................Cat. No. 007271

Auditorium Hanger

MNV 87....................ni .................Cat. No. 006804

Mount

DS 120.....................blk ...............Cat. No. 007343

Popscreen

PS 15........................blk ...............Cat. No. 008472

PS 20 a ....................blk ...............Cat. No. 008488

Windscreen

WS 87 .....................blk ...............Cat. No. 006753

Battery Supply

BS 48 i.....................blk ...............Cat. No. 006494

BS 48 i-2..................blk ...............Cat. No. 006496

Power Supply

N 248 EU .................blk ...............Cat. No. 008537

N 248 US .................blk ...............Cat. No. 008538

N 248 UK .................blk ...............Cat. No. 008539

Connecting Cable

IC 3 mt (10 m)..........blk ...............Cat. No. 006543

IC 4 (10m)...............ni .................Cat. No. 006547

IC 31 mt (5 m) ..........blk ...............Cat. No. 006570

Adapter Cable

AC22 (0.3 m)................................Cat. No. 006598

AC25 (0.3 m)................................Cat. No. 006600

AC 27 (0.3 m) ................................Cat. No. 006602

Meaning of color codes:

ni = nickel, blk = black

* Detailed descriptions and additional articles can be found

in our accessories catalog or at: www.neumann.com

DEDE

1. Einleitung

In dieser Anleitung ﬁnden Sie alle wichtigen In-

formationen für den Betrieb und die Pﬂege des

von Ihnen erworbenen Produktes. Lesen Sie diese

Anleitung sorgfältig und vollständig, bevor Sie

das Gerät benutzen. Bewahren Sie sie so auf, dass

sie für alle momentanen und späteren Nutzer je-

derzeit zugänglich ist.

Weitergehende Informationen, insbesondere

auch zu den verfügbaren Zubehörteilen und den

Neumann-Servicepartnern, ﬁnden Sie jederzeit

auf unserer Website www.neumann.com. Die

Servicepartner können Sie auch telefonisch unter

+49 (0) 30 / 41 77 24 - 0 erfragen.

Auf unserer Website www.neumann.com ﬁnden

Sie in der Rubrik Downloads ergänzend folgende

PDF-Dateien:

Betrieb an unsymmetrischen oder mittenge-

erdeten Eingängen

Hinweise zur Pﬂege des Mikrofons

Zum weltweiten Erfahrungsaustausch unter Neu-

mann-Anwendern bieten wir auf unserer Website

das Neumann Online-Forum an, das sich durch

die integrierte Archivfunktion zu einem umfang-

reichen Know-How-Pool entwickelt hat.

2. Sicherheitshinweise

Der bestimmungsgemäße Gebrauch dieses Mikro-

fons ist die Wandlung akustischer in elektrische

Signale.

Schließen Sie das Mikrofon nur an Mikrofonein-

gänge und Speisegeräte an, die eine 48 V-Phan-

tomspeisung nach IEC 61938 liefern.

Reparatur- und Servicearbeiten dürfen nur von

erfahrenem und autorisiertem Fachpersonal

durchgeführt werden. Wenn Sie das Gerät eigen-

mächtig önen oder umbauen, erlischt die Ge-

währleistung.

Verwenden Sie das Gerät nur unter den in den

technischen Daten angegebenen Betriebsbedin-

gungen. Lassen Sie das Gerät auf Raumtempera-

tur akklimatisieren, bevor Sie es einschalten.

Nehmen Sie das Gerät nicht in Betrieb, wenn es

beim Transport beschädigt wurde.

Verlegen Sie Kabel stets so, dass niemand darüber

stolpern kann.

Halten Sie Flüssigkeiten und elektrisch leitfähige

Gegenstände, die nicht betriebsbedingt notwen-

dig sind, vom Gerät und dessen Anschlüssen fern.

•

Verwenden Sie zum Reinigen keine Lösungsmittel

oder aggressiven Reinigungsmittel.

Entsorgen Sie das Gerät nach den Bestimmungen

Ihres Landes.

3. Kurzbeschreibung

Das TLM 170 R ist ein Kondensator-Studiomi-

krofon in transformatorloser Schaltungstechnik

(TLM).

Es zeichnet sich aus durch besonders saubere und

verfärbungsfreie Klangübertragung bei extrem

niedrigem Eigengeräuschpegel und gleichzeitig

höchster Aussteuerbarkeit.

Das TLM 170 R bietet die umschaltbaren Richt-

charakteristiken Kugel, Niere, Breite Niere, Hy-

perniere und Acht. Die Richtcharakteristiken

lassen sich mit dem optionalen Netzgerät N 248

fernschalten.

Seine weithin linearen Diusfeld-Frequenzgänge

erlauben es, auch seitlich einfallende Schallan-

teile unverfärbt zu übertragen. Dies gilt für alle

Richtcharakteristiken.

Ein schaltbares Hochpassﬁlter hebt die untere

Grenzfrequenz von 30 Hz auf 100 Hz an.

Eine zuschaltbare Dämpfung senkt das Übertra-

gungsmaß um -10dB und ermöglicht so die Verar-

beitung sehr hoher Schalldrücke.

Zur Dämpfung von Körperschall ist das TLM 170 R

an einem weich gelagerten Bügel schwenkbar auf-

gehängt.

4. Lieferumfang

TLM 170 R (mt):

Mikrofon TLM 170 R (mt)

Bedienungsanleitung

Staubschutzbeutel

Holz-Etui

TLM 170 R (mt) Stereo-Set:

2 x Mikrofon TLM 170 R (mt)

2 x Elastische Aufhängung EA 170 (mt)

Bedienungsanleitung

2 x Staubschutzbeutel

Aluminiumkoer

•

5. Inbetriebnahme

Mikrofon einrichten

Befestigen Sie das Mikrofon auf einem ausrei-

chend stabilen und standfesten Stativ. Verwen-

den Sie bei Bedarf einen Wind- oder Popschutz

aus unserem Zubehörangebot, um die Übertra-

gung von Wind- oder Popgeräuschen mechanisch

zu unterdrücken.

Mikrofon anschließen

Vorsicht: Eine falsche Versorgungsspannung

kann das Mikrofon beschädigen!

Schließen Sie das Mikrofon ausschließlich an

ein Netzgerät, einen Mikrofon-Vorverstärker, ein

Mischpult o.Ä. mit 48V-Phantomspeisung nach

IEC 61938 an. Sie können alle P48-Speisegeräte

verwenden, die mindestens 3mA je Kanal abge-

ben.

Vorsicht: Sehr laute Geräusche können Ihr

Gehör oder Ihre Lautsprecher schädigen!

Minimieren Sie an den angeschlossenen Wieder-

gabe- und Aufnahmegeräten die Lautstärke, bevor

Sie das Mikrofon anschließen.

Verbinden Sie das Mikrofon über ein geeignetes

Kabel mit dem Mikrofoneingang Ihres weiterver-

arbeitenden Audiogerätes bzw. mit dem vorgese-

henen P 48-Speisegerät. Hinweise zur Anschluss-

belegung ﬁnden Sie im Kapitel Technische Daten.

Achten Sie beim Anschließen von Kabeln auf die

korrekte Verriegelung der Steckverbinder. Verle-

gen Sie die Kabel so, dass sie keine Stolpergefahr

darstellen.

Besprechen Sie das Mikrophon primär von der

Seite aus, auf der sich das Neumann-Logo beﬁn-

det.

Erhöhen Sie an den weiterverarbeitenden Geräten

schrittweise den Lautstärkepegel.

Stellen Sie die Vorverstärkung (Gain) Ihres weiter-

verarbeitenden Gerätes so ein, dass bei höchstem

Pegel keine Verzerrungen auftreten.

Richtcharakteristik wählen

Es stehen fünf Charakteristiken zur Auswahl, die

eine individuelle Anpassung an die Aufnahmesi-

tuation ermöglichen: Kugel und Niere, Breite Nie-

re, Hyperniere und Acht.

Den sechsstuﬁgen Drehschalter für die Richtcha-

rakteristik ﬁnden Sie auf der Rückseite.

In Stellung „R“ (Remote) lassen sich die Richt-

charakteristiken mit dem optionalen Fernsteuer-

Netzgerät N 248 fernschalten.

Beim Umschalten der Richtcharakteristik ist der

Mikrofonausgang stummgeschaltet.

Vordämpfung einstellen

Die zuschaltbare Vordämpfung erhöht die Aus-

steuerungsgrenzeum10dB,umextremlautSchall-

ereignisse ohne Übersteuerung weiterzuleiten.

Mit einem Schalter auf der Rückseite des Mikro-

fons aktivieren Sie die Dämpfung.

Hochpass einstellen

Das zuschaltbare Hochpassﬁlter dämpft uner-

wünschte tiefe Frequenzen (Trittschall, Windge-

räusche) oder dient der Kompensation des Nah-

besprechungseektes.

Mit einem Schalter auf der Rückseite des Mikro-

fons aktivieren Sie das Hochpassﬁlter.

Störschallunterdrückung

Der Übertragungsbereich des TLM 170 R reicht bis

weit unter 20 Hz. Entsprechend empﬁndlicher ist

es natürlich auch für tierequenten Störschall.

Extrem niederfrequente Signale können auch

durch Störungen wie Pop- und Windgeräusche

hervorgerufen werden. Um solche Störsignale zu

unterdrücken, empfehlen wir, einen Windschutz

oder einen Popschirm aus unserem Zubehörpro-

gramm zu verwenden.

Das TLM 170 R ist schon in seiner Grundausstat-

tung aufwendig gegen Körperschalleinﬂüsse

geschützt. Für noch höhere Anforderungen emp-

fehlen wir die elastische Aufhängung EA 170 aus

unserem Zubehör.

Demontage der Bügelhalterung

Vor dem Einsatz der elastischen Aufhängung

EA 170 müssen Sie den Bügel demontieren. Dazu

schwenken Sie ihn schräg nach oben und schrau-

ben den grossen Gewindering unten am Mikrofon

ab. Lösen Sie anschließend die Rändelschraube

am oberen Gummipuer der Halterung. Jetzt kön-

nen Sie Halterung und Bügel zusammen nach un-

ten abziehen. Wenn Sie den Bügel an der linken

Seite montieren wollen, lösen Sie dort die Gro-

schenschlitzschraube und geben so das Gewinde

für den Bügel frei. Für den hängenden Betrieb

ohne Bügel lässt sich nun z.B. das Kabel IC 4 am

Anschlussteil des Mikrofons montieren.

Tontest

Sprechen Sie das Mikrofon einfach nur an. An-

pusten oder „Anploppen“ führt zu gefährlichen

Schalldruckpegeln.

DEDE

6. Außerbetriebnahme und Aufbewahrung

Verringern Sie vor der Außerbetriebnahme und

dem Abziehen von Kabeln den Lautstärkepegel

Ihres weiterverarbeitenden Gerätes.

Schalten Sie erst dann die Phantomspeisung aus.

Trennen Sie die Kabelverbindungen.

Ziehen Sie beim Lösen von Kabeln stets nur an

den Steckverbindern und nicht am Kabel.

Mikrofone, die nicht im Einsatz sind, sollte man

nicht auf dem Stativ einstauben lassen. Wird ein

Mikrofon längere Zeit nicht verwendet, sollte es

bei normalem Umgebungsklima staubgeschützt

aufbewahrt werden. Verwenden Sie hierfür einen

nicht fusselnden, luftdurchlässigen Staubschutz-

beutel oder die Originalverpackung des Mikro-

fons.

7. Fehlercheckliste

Fehler

▶

Mögliche Ursachen

▶

Abhilfe

Keine

Funktion

Phantom-Speisespannung am Mischpult

oder am Speisegerät nicht eingeschaltet.

Überprüfen Sie die entsprechenden

Einstellungen auf dem Kanalzug.

Das Speisegerät ist nicht mit dem Netz-

anschluss verbunden oder Batterie fehlt.

Überprüfen Sie Netzanschluss oder Batterie

des Speisegeräts.

Keine Signal-

übertragung

Das Mikrofon ist nicht mit dem richtigen

Mikrofonverstärker-Eingang des nach-

folgenden Gerätes verbunden.

Überprüfen Sie den Signalweg.

Aktivieren Sie ggf. den entsprechenden

Eingang auf dem zugeordneten Kanalzug des

Mischpults.

8. Technische Daten und

Anschlussbelegungen

Zulässige klimatische Verhältnisse:1)

Betriebstemperaturbereich..............0°C ... +70°C

Lagerungstemperaturbereich ......−20°C ... +70°C

Feuchtebereich..... 0 %…90% rel. hum. bei +20°C

0%…85 % rel. hum. bei +60 °C

Akustische Arbeitsweise ..............................Druck-

gradientenempfänger

Richtcharakteristik .................Kugel, Breite Niere,

Niere, Hyperniere, Acht

Übertragungsbereich ......................20 Hz...20 kHz

Feldübertragungs-

faktor2) ............................................... 8 mV/Pa ± 1 dB

Nennimpedanz ............................................50 Ohm

Nennlastimpedanz .................................1000Ohm

Geräuschpegelabstand3),

CCIR4)............................................................... 68 dB

Geräuschpegelabstand3),

A-bewertet4) ....................................................80 dB

Ersatzgeräuschpegel,

CCIR4)................................................................26dB

Ersatzgeräuschpegel,

A-bewertet4) .................................................14dB-A

Grenzschalldruckpegel für5)

k < 0,5% Klirrfaktor...................................... 144dB

mit Vordämpfung.......................................... 154dB

Max. Ausgangsspannung ............................. 10dBu

Speisespannung6) .................................... 48V ± 4V

Stromaufnahme6)..............................................3mA

Erforderlicher Steckverbinder .....................XLR3F

Gewicht ............................................................625 g

Abmessungen ...............................60mm x 152mm

94 dBSPL entspr. 1Pa = 10 µbar

0dB entspr. 20 µPa

Das Mikrofon hat einen symmetrischen, übertra-

gerlosen Ausgang. Der 3-polige XLR-Steckverbin-

der hat folgende normgerechte Belegung:

Pin1: 0 V/Masse

Pin2: Modulation (+Phase)

Pin3: Modulation (–Phase)

1) Alle Werte für nicht-kondensierende Feuchtigkeit.

Die Werte gelten für saubere, gepﬂegte Mikrofone bzw.

Mikrofonkapseln. Schmutzablagerungen jeglicher Art auf

Kapseln oder Membranen können die genannten Werte

einschränken.

2) bei 1kHz an 1kOhm Nennlastimpedanz.

3) bezogen auf 94dBSPL

4) nach IEC 60268-1; CCIR-Bewertung nach CCIR 468-3,

Quasi-Spitzenwert; A-Bewertung nach IEC 61672-1,

Eektivwert

5) Klirrfaktor des Mikrofonverstärkers bei einer Eingangs-

spannung, die der von der Kapsel beim entsprechenden

Schalldruck abgegebenen Spannung entspricht.

6) Phantomspeisung (P 48, IEC61938).

9. Ausgewähltes Zubehör*

(Fotos im Anhang)

Elastische Aufhängung

EA 170 .....................ni ................ Best.-Nr. 007271

Neigevorrichtung

MNV 87....................ni ................ Best.-Nr. 006804

Halterung

DS 120.....................sw............... Best.-Nr. 007343

Popschutz

PS 15........................sw............... Best.-Nr. 008472

PS 20 a ....................sw............... Best.-Nr. 008488

Windschutz

WS 87 ......................sw...............Best.-Nr. 006753

Batteriespeisegerät

BS 48 i.....................sw............... Best.-Nr. 006494

BS 48 i-2..................sw............... Best.-Nr. 006496

Netzgerät

N 248 EU .................sw............... Best.-Nr. 008537

N 248 US .................sw............... Best.-Nr. 008538

N 248 UK .................sw............... Best.-Nr. 008539

Verbindungskabel

IC 3 mt (10 m)..........sw............... Best.-Nr. 006543

IC 4 (10m)...............ni ................ Best.-Nr. 006547

IC 31 mt (5 m)..........sw............... Best.-Nr. 006570

Adapterkabel

AC 22 (0,3m)...............................Best.-Nr. 006598

AC 25 (0,3m)...............................Best.-Nr. 006600

AC 27 (0,3 m)............................... Best.-Nr. 006602

Bedeutung der Farbcodierungen:

ni = nickel, sw = schwarz

Ausführliche Beschreibungen und weitere Artikel

ﬁnden Sie in unserem Zubehörkatalog oder unter

www.neumann.com

FRFR

1. Introduction

Ce manuel contient des informations indispen-

sables à la bonne utilisation et au bon entretien

du produit que vous avez acheté. Veuillez lire at-

tentivement toutes les consignes avant d’utiliser

l’appareil. Veuillez garder ce manuel dans un en-

droit où il sera accessible en permanence à tous

les utilisateurs, présents et futurs.

Pour toute information complémentaire, notam-

ment concernant les accessoires disponibles et le

réseau de partenaires SAV de Neumann, consultez

notre site Web: www.neumann.com. Pour connaî-

tre nos partenaires SAV, contactez-nous par télé-

phone au : +49 (0) 30 / 41 77 24 - 0.

Les ﬁchiers associés suivants sont disponibles en

format PDF dans la section Downloads (Téléchar-

gements) de notre site Web www.neumann.com:

Utilisation avec des entrées asymétriques ou

dont le point central est mis à la masse

Quelques remarques sur l’entretien des

microphones

Le forum en ligne Neumann de notre site Web per-

met aux utilisateurs Neumann du monde entier de

partager leurs expériences. Grâce à sa fonction

d’archivage intégrée, le forum est devenu une

base de connaissances très étendue.

2. Consignes de sécurité

Le microphone sert à convertir les signaux acous-

tiques en signaux électriques.

Raccordez le microphone uniquement à des en-

trées pour microphone et à des appareils qui

fournissent une alimentation fantôme de 48V

conforme à la norme CEI61938.

Les réparations et les révisions doivent être ex-

clusivement eectuées par du personnel d’en-

tretien expérimenté et agréé. Toute ouverture ou

modiﬁcation illicite de l’équipement annulera la

garantie.

Utilisez l’équipement uniquement dans les condi-

tions indiquées dans la section «Fiche techni-

que». Laissez l’appareil atteindre la température

ambiante avant de le mettre sous tension.

N’utilisez pas l’appareil s’il a été endommagé pen-

dant son transport.

Faites toujours passer les câbles de manière à ce

qu‘ils ne présentent aucun risque de trébuche-

ment.

•

Sauf s’ils sont nécessaires au fonctionnement, as-

surez-vous que les liquides et les objets conduc-

teurs d’électricité sont maintenus à une distance

de sécurité de l’appareil et de ses connexions.

N’utilisez ni solvants ni produits nettoyants

agressifs pour nettoyer l’appareil.

Eliminez l’appareil en conformité avec les régle-

mentations en vigueur dans le pays d’utilisation.

3. Description sommaire

Le TLM 170 R est microphone statique de studio,

dont le circuit de sortie utilise une technologie

sans transformateur audio.

Le microphone assure une captation sonore d’une

pureté exceptionnelle, dépourvue de coloration,

avec un bruit propre extrêmement faible et une

grande dynamique.

Le TLM 170 R ore cinq directivités diérentes:

omnidirectionnelle, cardioïde, cardioïde large,

hypercardioïde et bidirectionnelle (Figure de 8).

La directivité peut être sélectionnée à distance

avec l’alimentation N 248 en option.

La réponse en fréquence en champ dius est pra-

tiquement linéaire, ce qui permet de capter sans

coloration les sons provenant des côtés. Cette

particularité est valable pour toutes les directi-

vités.

Un ﬁltre passe-haut commutable fait passer la fré-

quence de coupure inférieure de 30 Hz à 100 Hz.

Le commutateur de pré-atténuation réduit la sen-

sibilité du microphone de 10 dB, ce qui lui permet

d’accepter des niveaux de pression acoustique

très élevés.

Le TLM 170 est monté avec couplage élastique sur

un support pivotant, pour supprimer les bruits de

structure.

4. Equipement livré

TLM 170 R (mt):

Microphone TLM 170 R (mt)

Notice d’utilisation

Housse

Coret en bois

Set stéréo TLM 170 R (mt):

2 microphones TLM 170 R (mt)

2 suspensions élastiques EA 170 (mt)

Notice d’utilisation

2 x housses

Mallette en aluminium

•

5. Montage

Montage du microphone

Fixez le microphone sur un pied solide et stable.

Si nécessaire, utilisez une bonnette ou un écran

anti-pop (voir dans notre gamme d’accessoires)

pour supprimer les bruits d’air ou les plosives.

Raccordement du microphone

Attention: Une tension d’alimentation incor-

recte peut endommager le microphone!

Raccordez le microphone à une alimentation, un

préampli micro, une entrée de console de mixage

ou tout autre appareil assurant une alimentation

fantôme de 48V (P 48), conformément à la norme

CEI61938. N’importe quelle alimentation de type

P48 fournissant au moins 3 mA par canal peut

être utilisée.

Attention:Les bruits très forts peuvent endom-

mager les hauts-parleurs ou votre audition!

Réduisez le volume d’écoute sur l’appareil de lec-

ture et d’enregistrement connecté avant de rac-

corder le microphone.

A l’aide d’un câble adapté, raccordez le micro-

phone à l’entrée microphone de l’appareil audio

à utiliser pour traitement ultérieur ou au module

d’alimentation P48 désigné. Les renseignements

sur le brochage du connecteur se trouvent à la

section «Fiche technique».

Lors du raccordement des câbles, assurez-vous

que les connecteurs sont correctement ver-

rouillés. Acheminez les câbles de manière à ce

qu’ils ne présentent aucun risque de trébuche-

ment.

La microphone doit être placé de façon à ce que

le logo Neumann se trouve en face de la source

sonore.

Augmentez progressivement le gain de l’appareil

connecté.

Réglez le gain de l’appareil connecté de manière

à ce qu’il n’y ait pas de distorsion au plus haut ni-

veau de pression acoustique.

Sélection de la directivité

Le microphone possède cinq directivités diéren-

tes, pour une meilleure adaptation aux diérentes

situations de prise de son: omnidirectionnelle,

cardioïde, cardioïde large, hypercardioïde et bi-

directionnelle (Figure de 8).

Le sélecteur rotatif de directivité à six positions

est situé à l’arrière du microphone.

La position «R» (Remote) permet de sélection-

ner la directivité à distance au moyen du module

d’alimentation N 248 en option.

La sortie du microphone est coupée lors du chan-

gement de la directivité.

Réglage de la pré-atténuation

La pré-atténuation commutable augmente le ni-

veau maximal de pression sonore admissible de

10dB aﬁn d’éviter toute surcharge lors de la trans-

mission des signaux.

La pré-atténuation s’eectue au moyen d’un com-

mutateur situé à l’arrière du microphone.

Réglage du ﬁltre passe-haut

Le ﬁltre passe-haut commutable peut servir à

supprimer les parasites dans les graves (par ex.

ceux causés par les bruits d’impact ou le vent) ou

à compenser l’eet de proximité.

Le ﬁltre passe-haut est activé au moyen d’un com-

mutateur situé à l’arrière du microphone.

Suppression des interférences parasites

La réponse en fréquence du TLM 170 s’étend

bien au-dessous de 20Hz. Le microphone est par

conséquent sensible aux parasites dans les gra-

ves.

Les plosives ou le vent peuvent générer des

signaux parasites de fréquence extrêmement

basse. Pour supprimer de tels signaux parasites,

nous vous recommandons d’utiliser un écran anti-

vent ou un écran anti-pop dans la gamme de nos

accessoires.

Dans sa conﬁguration de base, le TLM 170 R

est déjà ecacement protégé contre les trans-

missions solidiennes de bruits. Dans des situa-

tions exceptionnellement diciles, nous vous

recommandons d’utiliser la suspension élastique

EA 170 dans notre gamme d’accessoires.

Démontage de la pince et du support

Avant de pouvoir utiliser la suspension élastique

EA 170, il faut enlever la pince du microphone.

Orientez d’abord la pince vers le haut et dévissez

la grande bague ﬁletée autour du connecteur de

base. Dévissez ensuite la molette sur le support

élastique supérieur. Le support et la pince peu-

vent alors être enlevés ensemble vers le bas. Si

la pince doit être montée sur le côté gauche du

microphone, enlevez la vis présentant la fente,

exposant ainsi le ﬁletage pour la pince.

Avec la pince retirée, le microphone peut être sus-

pendu, en raccordant par exemple un câble IC 4

au connecteur du microphone.

Test son

Parlez tout simplement dans le microphone. Ne

souez pas dans le microphone et ne frappez pas

sa grille, sous peine de provoquer des niveaux de

pression acoustique dangereux.

6. Arrêt et stockage

Avant de mettre le microphone hors tension ou

de débrancher les câbles, réduisez le volume de

l’appareil connecté..

C’est seulement alors que vous pouvez mettre

l’alimentation fantôme hors tension.

Débranchez les câbles.

Lorsque vous débranchez un câble, tirez unique-

ment sur le connecteur et pas sur le câble lui-

même.

Les microphones qui ne sont pas utilisés ne doi-

vent pas rester sur leur pied et accumuler de la

poussière. Un microphone non utilisé pendant

une longue durée doit être rangé dans des condi-

tions atmosphériques normales et doit être proté-

gé de la poussière. A cet eet, utilisez une housse

non pelucheuse, perméable à l’air, ou l’emballage

d’origine du microphone.

7. Dépannage

Problème

▶

Causes possibles

▶

Solution

Microphone

hors service

La tension d’alimentation fantôme n’est pas

en service sur la console de mixage ou au

niveau du module d’alimentation.

Vériﬁez les réglages de canal correspondant.

Le module d’alimentation n’est pas branché

à l‘alimentation secteur ou il n‘y a pas de

piles.

Vériﬁez le raccordement à l’alimentation

secteur ou vériﬁez l’état de la pile du module

d’alimentation.

Pas de

transmission

du signal

Le microphone n’est pas raccordé à la bonne

entrée de préampli micro sur l’appareil qui

suit.

Vériﬁez le chemin du signal.

Si nécessaire, activez l’entrée appropriée

sur la voie correspondante de la console de

mixage.

8. Fiche technique et

brochage des connecteurs

Conditions atmosphériques admissibles:1)

Plage de la température

de fonctionnement ...........................0°C ... +70 °C

Plage de la température

de stockage....................................–20°C ... +70°C

Plage d’humidité.....Hum. rel. 0% – 90 % à +20°C

Hum. rel. 0 % – 85 % à +60 °C

Principe de fonctionnement

acoustique .......................................Transducteur à

gradient de pression

Directivité ..............................Omnidirectionnelle,

cardioïde large, cardioïde,

hypercardioïde, ﬁgure de 8

Plage de fréquence...........................20Hz...20 kHz

Sensibilité2) ...................................... 8 mV/Pa ± 1 dB

Impédance nominale..................................50 ohms

Impédance de charge nominale ...........1000 ohms

Rapport signal-bruit3),

selon CCIR4)..................................................... 68 dB

Rapport signal-bruit3),

pondéré A4)......................................................80dB

Niveau de bruit équivalent,

selon CCIR4)......................................................26 dB

Niveau de bruit équivalent,

pondéré A4)...................................................14dB-A

Niveau SPL maximal pour5)

THD inférieur à 0,5 %................................... 144dB

avec pré-atténuateur.................................... 154dB

Tension de sortie maximale......................... 10 dBu

Tension d‘alimentation6) ......................... 48V ± 4V

Intensité consommée6) ....................................3mA

Connecteur adaptable...................................XLR3F

Poids.................................................................625g

Dimensions ...................................60mm x 152mm

SPL 94dB équiv. à 1Pa = 10µbar

0dB équiv. à 20µPa

Le microphone a une sortie symétrique, sans

transformateur. Le connecteur XLR 3 points a le

brochage standard suivant :

Point1: 0 V/Terre

Point2: Signal (phase+)

Point3: Signal (phase–)

1) Toutes les valeurs correspondent à une humidité sans

condensation. Les valeurs sont valables pour les

microphones ou capsules de microphones propres et bien

soignés, respectivement. Tout type de pollution des

capsules et membranes peut restreindre lesdites valeurs.

2) à 1kHz dans une impédance de charge nominale de

1kohms.

3) au SPLde94 dB

4) selon IEC60268-1; Pondération CCIR selon CCIR468-3,

valeur de quasi-crête; Pondération A selon IEC 61672-1,

valeur ecace

5) Le THD du préampli micro intégré à une tension d’entrée

équivalant à la sortie de capsule au SPL spéciﬁé.

6) Alimentation fantôme (P48, IEC 61938).

9. Sélection d’accessoires*

(Photos en annexe)

Suspension élastique

EA 170 .....................ni ..................Réf. cat. 007271

Suspente d’auditorium

MNV 87....................ni ..................Réf. cat.006804

Support

DS 120.....................nr..................Réf. cat.007343

Ecran anti-pop

PS 15........................nr..................Réf. cat.008472

PS 20 a ....................nr..................Réf. cat.008488

Ecran anti-vent

WS 87 .....................nr..................Réf. cat.006753

Alimentation à pile

BS 48 i.....................nr..................Réf. cat.006494

BS 48 i-2..................nr..................Réf. cat.006496

Module d’alimentation

N 248 EU .................nr..................Réf. cat.008537

N 248 US .................nr..................Réf. cat.008538

N 248 UK .................nr..................Réf. cat.008539

Câble de branchement

IC 3 mt (10 m)..........nr..................Réf. cat.006543

IC 4 (10m)...............ni ..................Réf. cat.006547

IC 31 mt (5 m)..........nr..................Réf. cat.006570

Câble adaptateur

AC 22 (0,3m).................................Réf. cat.006598

AC 25 (0,3m).................................Réf. cat.006600

AC 27 (0,3 m).................................Réf. cat.006602

Légende des codes de couleur:

ni = nickel, nr = noir

* Vous trouverez des descriptions détaillées et des articles

supplémentaires dans notre catalogue des accessoires ou

sur notre site : www.neumann.com

FR FR

ES ES

1. Introducción

Este manual contiene información fundamental

para el funcionamiento y cuidado del producto

que ha adquirido. Por favor, lea atentamente to-

das las instrucciones antes de usar el equipo y

guarde siempre el manual en un lugar accesible

para los actuales y futuros usuarios.

En nuestra página web: www.neumann.com, po-

drá encontrar información complementaria, en

concreto toda la relacionada con los accesorios

disponibles y los servicios que presta Neumann.

También puede obtener información sobre los

servicios que prestamos en el siguiente teléfono:

+49 (0) 30 / 41 77 24 - 0.

Los siguientes archivos se encuentran disponi-

bles en formato PDF en la sección de Descargas

de nuestra página web www.neuman.com:

Funcionamiento con entradas no balanceadas

o por transformador con masa central.

Algunas observaciones sobre el mantenimien-

to de micrófonos

El foro de Neumann de nuestra página web per-

mite a los usuarios de Neumann compartir sus

experiencias. A través de su función de archivo

insertado, el foro se ha convertido en un espacio

de intercambio de conocimientos.

2. Instrucciones de seguridad

El micrófono y la fuente de almentación que lo

acompaña, tienen la función de convertir señales

acústicas en señales eléctricas.

Conecte el micrófono sólo a entradas de micrófo-

no y dispositivos que suministren una alimenta-

ción fantasma de 48V según IEC 61938.

Las reparaciones y el mantenimiento han de reali-

zarse únicamente por servicio técnico autorizado

y con experiencia. La apertura o modiﬁcación no

autorizada del producto podrían invalidar la ga-

rantía.

Utilice el equipo únicamente según las condicio-

nes especiﬁcadas en la sección «Características

técnicas» Deje que el equipo se adapte a la tem-

peratura ambiente antes de encenderlo. No ponga

el equipo en funcionamiento si ha sufrido algún

daño durante su transporte.

Disponga los cables de modo que no exista ningún

riesgo de tropezar con ellos.

•

Asegúrese de mantener líquidos y objetos con-

ductores de electricidad a cierta distancia del

equipo y sus conexiones, si no son necesarios

para su funcionamiento.

No utilice disolventes ni limpiadores agresivos

para su limpieza.

Deshágase del equipo según las normativas apli-

cables en su país.

3. Descripción breve

El TLM 170 R es un micrófono de condensador

para estudio con tecnología de circuito sin trans-

formador.

El micrófono ofrece un sonido excepcionalmente

limpio y sin coloración, un ruido propio muy bajo

y una gama dinámica muy amplia.

El TLM 170 R tiene las siguientes características

direccionales: omnidireccional, cardioide, car-

dioide ancho, hipercadioide y ﬁgura de 8. Estas

características se pueden seleccionar de forma

remota con el alimentador opcional N 248.

La respuesta en frecuencia lineal en campo difu-

so, permite incluso que se capten los sonidos late-

rales sin coloración y esto es aplicable a todas las

características direccionales.

El ﬁltro paso alto conmutable puede aumentar su

frecuencia de corte de 30 Hz a 100 Hz.

El conmutador de preatenuación reduce la sen-

sibilidad del micrófono en 10dB, lo que permite

procesar niveles de presión sonora muy altos.

El montaje elástico sobre un soporte inclinado,

elimina los posibles ruidos estructurales.

4. Equipo suministrado

TLM 170 R (mt):

Micrófono TLM 170 R (mt)

Manual de operación

Tapa de protección

Caja de madera

Set estéreo TLM 170 R (mt):

2 Micrófonos TLM 170 R (mt)

2 suspensiones elásticas EA 170 (mt)

Manual de operación

2 Tapas de protección

Maleta de aluminio

•

5. Instalación

Montaje del micrófono

Coloque el micrófono en una superﬁcie sólida y

estable. Si fuera necesario, utilice una pantalla

protectora de nuestra amplia gama de accesorios

para evitar ruidos de viento o ambiente.

Conexión del micrófono

Advertencia:¡Una tensión de alimentación in-

correcta puede dañar el micrófono!

Conecte el micrófono solamente a una unidad de

alimentación, a un preampliﬁcador, a una mesa

de mezclas o a cualquier otro equipo que ten-

ga alimentación fantasma de 48 V (P48), según

IEC 61398. Cualquier fuente de alimentación

P48 que suministre por los menos 3 mA por canal,

puede ser utilizada.

Advertencia:¡Los sonidos excesivamente altos

pueden dañar su capacidad auditiva o los alta-

voces!

Baje el volumen del reproductor y del equipo de

grabación conectados antes de conectar el micró-

fono.

Utilice un cable adecuado, conecte el micrófono

a la entrada de micrófono del equipo de audio

para poder hacerlo funcionar posteriormente o

al equipo de alimentación P48 designado. Puede

encontrar información relativa a la asignación de

pines del conector en la sección de «Característi-

cas técnicas».

Cuando conecte los cables asegúrese de que los

conectores están correctamente bloqueados. Dis-

ponga los cables de modo que no exista ningún

riesgo de tropezar con ellos.

El micrófono ha de colocarse por el lado en el que

se distingue el logo de Neumann.

Aumente de forma gradual el volumen del equipo

conectado.

Ajuste el incremento del equipo conectado de tal

forma que no se produzca ninguna distorsión en

el nivel de presión sonora más alto.

Selección de

las características direccionales

Hay cinco características de directividad selec-

cionables que permiten adaptar el micrófono a

las situaciones individuales de grabación: omni-

direccional, cardioide, cardioide ancho, hipercar-

dioide y ﬁgura de 8.

El selector giratorio de directividad de seis posi-

ciones, se encuentra situado en la parte posterior

del micrófono. El ajuste «R» (Remoto) permite la

selección remota de las características direccio-

nales por medio de una unidad opcional N 248 de

suministro de corriente.

La salida del micrófono permanece silenciada,

hasta que cambia la característica direccional.

Ajuste de preatenuación

La preatenuación seleccionable incrementa el ni-

vel máximo de señal en 10 dB para poder evitar

saturación cuando se captan señales con niveles

de presión sonora excesivamente altos.

La preatenuación se activa mediante un interrup-

tor situado en la parte posterior del micrófono.

Ajuste del ﬁltro paso alto

El ﬁltro paso alto se puede utilizar para eliminar

interferencias a baja frecuencia (es decir, las cau-

sadas por un sonido de un impacto o el ruido del

viento) o para compensar el efecto proximidad.

El ﬁltro paso alto se activa mediante un botón

giratorio situado en la parte posterior del micró-

fono.

Eliminación de la ruidos interferentes

La respuesta en frecuencia del TLM 170 R es in-

ferior a 20 Hz. El micrófono es consecuentemente

sensible a las interferencias de baja frecuencia.

Las señales de frecuencia extremadamente baja

se pueden generar por interferencias como el rui-

do del viento o ruido ambiental. Para eliminar es-

tas fuentes de ruido, recomendamos el uso de una

pantalla protectora o antiviento de nuestra gama

de accesorios.

En su conﬁguración por defecto, el TLM 170 R

está protegido de forma eﬁcaz de los efectos de

las vibraciones. En situaciones excepcionales, le

recomendamos la supresión elástica EA 170 de

nuestra gama de accesorios.

Desmontaje del soporte de pie

Antes de utilizar la supresión elástica EA 170, se

debe extraer el soporte del micrófono. En primer

lugar gire la abrazadera desplazándola hacia

arriba y desenrosque la gran arandela situada

alrededor del conector base. A continuación, des-

enrosque el tornillo estriado del soporte elástico

superior. Retire luego el soporte y la abrazadera

de forma descendente.

Si la abrazadera se ha de colocar en el lateral

izquierdo del micrófono, retire el tornillo con la

hendidura posterior, dejando al descubierto así

la rosca de la abrazadera. Una vez retirada la

abrazadera, el micrófono se puede suspender, por

ejemplo, conectando un cable IC 4 al conector del

micrófono.

Prueba de sonido

Simplemente, hable delante del micrófono. No so-

ple ni lo sujete para evitar el ruido, ya que puede

provocar niveles peligrosos de presión sonora.

6. Apagado y almacenaje

Antes de apagar el micrófono o desconectar los

cables, disminuya el volumen del equipo conec-

tado.

Sólo entonces debe apagarse la alimentación fan-

tasma.

Desconecte los cables.

Cuando desconecte un cable, tire siempre del

conector y nunca del cable.

Los micrófonos que no se utilizan se deben guar-

dar para que no acumulen polvo. Un micrófono

que no se utiliza durante un periodo de tiempo

prolongado, se debe guardar en condiciones at-

mosféricas normales y se ha de proteger del pol-

vo. Para este ﬁn, utilice una protección permeable

al aire que no deje pelusa o el envoltorio original

del micrófono.

7. Resolución de problemas

Problema

▶

Posibles causas

▶

Solución

Micrófono no

operativo

La alimentación fantasma no está activada

en la mesa de mezclas o en la fuente de

alimentación.

Veriﬁque la conﬁguración corrrespondiente

de los canales.

La fuente de alimentación no está conectada

a la línea eléctrica o no hay baterías.

Compruebe la conexión a la línea eléctrica

o veriﬁque la batería de la fuente de alimen-

tación.

No hay

transmisión

de señal

El micrófono no está conectado a la entrada

correcta de preampliﬁcador de micrófono

del equipo posterior.

Compruebe la trayectoria de las señales.

Si es necesario, active la entrada adecuada

en el canal correspondiente de la mesa de

mezclas.

ES ES

8. Datos técnicos y asignación de pines

Condiciones atmosféricas adminisibles: 1)

Rango de temperatura

de funcionamiento ........................ de 0°C a +70°C

Rango de temperatura

de almacenaje............................ de –20 °C a +70°C

Rango de humedad........................... de 0% a 90 %

humedad relativa a +20°C

de 0 % a 85 %

humedad relativa a +60°C

Principio de funcionamiento

acústico........................................... Transductor de

gradiente de presión

Diagrama polar ................cardioide omniangular/

gran ángulo, cardioide,

hipercardioide, ﬁgura 8

Rango de frecuencia .................. de 20 Hz a 20 kHz

Sensitividad2)....................................8 mV/Pa ± 1 dB

Impedancia nominal .............................. 50 ohmios

Impedancia de carga nominal .......... 1000ohmios

relación señal-a-ruido3),

CCIR4)............................................................... 68 dB

relación señal-a-ruido3),

Ponderación A4) ..............................................80dB

Nivel de ruido equivalente

CCIR4)................................................................26dB

Nivel de ruido equivalente

Ponderación A4) ...........................................14 dB-A

Nivel de presión sonora máx. para5)

THD (distorsión armónica total)

menor de 0,5%............................................. 144dB

con preatenuación........................................ 154dB

Máx. tensión de salida.................................. 10dBu

Alimentación6) ......................................... 48 V ± 4 V

Consumo de alimentación6) .............................3mA

Conector correspondiente............................XLR3F

Peso..................................................................625 g

Dimensiones.................................60mm x 152mm

94 dBnivel de presión sonora equiv. a

1Pa = 10 µbar

0dB equiv. a 20µPa

El micrófono posee una salida sin transformador,

balanceada. El conector de 3 pines XLR tiene la

siguiente asignación de pin estándar:

Pin1: 0 V/Masa

Pin2: Modulación (+fase)

Pin3: Modulación (–fase)

1) Todos los valores para humedad sin condensación.

Estos valores son válidos para micrófonos o carcasas

de micrófonos limpios y bien conservados. Las acumu-

laciones de suciedad de cualquier tipo en carcasas o

membranas pueden limitar los valores mencionados.

2) a 1kHz en 1kohmio de impedancia de carga nominal.

3) re 94dBlímite de presión sonora

4) conforme a IEC 60268-1; Ponderación CCIR conforme

a la cuasicresta CCIR-468-3; Ponderación A conforme a

IEC 61672-1, RMS

5) Distorsión armónica total del ampliﬁcador del micrófono

a una tensión de entrada equivalente a la salida de la

cápsula al nivel de presión sonora especiﬁcado.

6) Phantom power disponible (P 48, IEC61938).

9. Accesorios seleccionados*

(fotos en el anexo)

Suspensión elástica

EA 170 ..............ni .............Nº de catálogo 007271

Soporte para el auditorio

MNV 87.............ni .............Nº de catálogo 006804

Soporte

DS 120..............ngr...........Nº de catálogo 007343

Antipop

PS 15.................ngr...........Nº de catálogo 008472

PS 20 a .............ngr...........Nº de catálogo 008488

Pantalla deﬂectora

WS 87 ..............ngr...........Nº de catálogo 006753

Alimentación de la batería

BS 48 i..............ngr...........Nº de catálogo 006494

BS 48 i-2...........ngr...........Nº de catálogo 006496

Alimentación

N 248 EU ..........ngr...........Nº de catálogo 008537

N 248 US ..........ngr...........Nº de catálogo 008538

N 248 UK ..........ngr...........Nº de catálogo 008539

Cable de conexión

IC 3 mt (10 m)...ngr...........Nº de catálogo 006543

IC 4 (10m)........ni .............Nº de catálogo 006547

IC 31 mt (5 m) ...ngr...........Nº de catálogo 006570

Cable adaptador

AC 22 (0.3 m).....................Nº de catálogo 006598

AC 25 (0.3 m).....................Nº de catálogo 006600

AC 27 (0.3 m).....................Nº de catálogo 006602

Signiﬁcado de los códigos de color:

ni = níquel, ngr = negro

* Encontrará descripciones detalladas y artículos

adicionales en nuestro catálogo de accesorios o en:

www.neumann.com

PT PT

1. Introdução

Neste manual encontrará todas as informações

importantes relativas à utilização e manutenção

do produto que adquiriu. Leia atentamente todo

o manual antes de começar a utilizar o aparelho.

Deverá guardá-lo num local acessível para si e

para futuros utilizadores.

No nosso site www.neumann.com poderá en-

contrar mais informações, sobretudo sobre os

acessórios disponíveis e os parceiros autorizados

Neumann. Também poderá informar-se sobre os

parceiros autorizados através do número de tele-

fone +49 (0) 30 / 41 77 24 - 0.

Na secção de downloads no nosso site

www.neumann.com poderá ainda obter os seguin-

tes ﬁcheiros PDF:

Funcionamento em entradas não balanceadas

ou centrais com ligação de terra

Recomendações sobre a manutenção do

microfone

Para permitir um intercâmbio de informações a

nível mundial entre os utilizadores dos nossos

produtos, criámos o fórum Neumann online que,

graças ao seu sistema de arquivo integrado, já se

transformou numa base de conhecimentos alar-

gada.

2. Instruções de segurança

A ﬁnalidade deste microfone é a conversão de si-

nais acústicos em sinais eléctricos.

O microfone só deverá ser ligado a uma entrada

de microfone e a unidades com uma alimentação

fantasma de 48 V, em conformidade com a norma

IEC 61938.

Os trabalhos de reparação e assistência deverão

ser efectuados apenas por técnicos experientes

e devidamente autorizados. A abertura ou mo-

diﬁcação não autorizada do aparelho invalida a

garantia.

O aparelho só deve ser utilizado sob as condições

de funcionamento especiﬁcadas nos dados técni-

cos. Deixe o aparelho adaptar-se à temperatura

ambiente antes de o ligar.

Não coloque o aparelho em funcionamento se este

tiver sofrido danos durante o transporte.

Instale sempre os cabos de forma a ninguém tro-

peçar.

•

Mantenha o aparelho e as respectivas ligações

afastados de líquidos e de objectos com conduti-

bilidade eléctrica que não sejam necessários para

o seu funcionamento.

Não utilize solventes ou produtos de limpeza

agressivos.

Elimine o aparelho em conformidade com as nor-

mas vigentes no seu país.

3. Descrição breve

O TLM 170 R é um microfone de condensador para

estúdio equipado com circuito sem transformador

(TLM).

Este microfone distingue-se pela transmissão de

som excepcionalmente limpa e sem coloração, um

nível de ruído próprio muito baixo e uma ampla

gama dinâmica.

O TLM 170 R dispõe dos padrões direccionais co-

mutáveis omnidireccional, cardióide, cardióide

de grande alcance, hipercardióide e em ﬁgura de

oito. Estes padrões podem ser accionados à dis-

tância com a unidade de rede opcional N248.

As suas respostas de frequência de campo difu-

so linear permitem inclusivamente a transmissão

dos sons laterais sem coloração, o que se aplica a

todos os padrões direccionais.

Um ﬁltro passa-alto comutável aumenta a fre-

quência-limite inferior de 30Hz para 100 Hz.

Um comutador de pré-atenuação reduz a sensibi-

lidade de transmissão em –10dB, o que permite

processar níveis de pressão sonora muito eleva-

dos.

Para atenuar os ruídos de vibração, o TLM 170 R é

montado num suporte de braçadeira articulado.

4. Acessórios incluídos

TLM 170 R (mt):

Microfone TLM 170 R (mt)

Manual do utilizador

Bolsa de protecção

Estojo de madeira

Conjunto Estéreo TLM 170 R (mt):

2 x microfones TLM 170 R (mt)

2 x suspensões elásticas EA 170 (mt)

Manual do utilizador

2 x bolsas de protecção

Caixa de alumínio

•

5. Colocação em funcionamento

Montar o microfone

Fixe o microfone num suporte suﬁcientemente só-

lido e estável. Se necessário, utilize um dispositi-

vo de protecção disponível no nosso catálogo de

acessórios para suprimir a transmissão de ruídos

de vento ou de sons envolventes.

Ligar o microfone

Cuidado:uma tensão de alimentação incorrecta

pode daniﬁcar o microfone!

Ligue o microfone a uma unidade de alimentação,

um pré-ampliﬁcador, uma mesa de mistura ou

outro equipamento com uma alimentação fan-

tasma de 48 V, em conformidade com a norma

IEC 61938. Poderá utilizar qualquer aparelho de

alimentação P 48 com uma corrente mínima de

3mA por canal.

Cuidado: os sons excessivamente altos podem

daniﬁcar o seu sistema auditivo ou os altifalan-

tes!

Reduza o som do equipamento de reprodução e

gravação ligado antes de ligar o microfone.

Utilizando um cabo adequado, ligue o microfo-

ne à entrada correspondente do equipamento

áudio que pretende utilizar e/ou ao aparelho de

alimentação P48 previsto para o efeito. Poderá

encontrar informações relativas à ocupação das

ligações no capítulo “Dados técnicos”.

Ao ligar os cabos, certiﬁque-se de que as ﬁchas de

ligação estão devidamente bloqueadas. Instale o

cabo de forma a ninguém tropeçar.

Utilize principalmente o lado do microfone onde

está colocado o logótipo da Neumann.

Aumente gradualmente o volume de som dos apa-

relhos que pretende utilizar.

Ajuste a pré-ampliﬁcação (gain) destes aparelhos

de forma a evitar distorções ao atingir o volume

mais alto.

Seleccionar o padrão direccional

Poderá optar entre cinco padrões que permitem

adaptar o microfone a situações de gravação es-

pecíﬁcas: omnidireccional e cardióide, cardióide

de grande alcance, hipercardióide e em ﬁgura de

oito.

O interruptor rotativo de seis posições para selec-

ção do padrão direccional encontra-se na parte

de trás do microfone.

Colocando-o na posição “R” (Remote), poderá

accionar remotamente os padrões direccionais

com a unidade de alimentação N248 de comando

à distância.

Ao modiﬁcar o padrão direccional, a saída do mi-

crofone é silenciada.

Ajustar a pré-atenuação

A pré-atenuação comutável aumenta o nível máxi-

mo do sinal em 10 dB de forma a evitar sobrecar-

gas durante a transmissão de sinais com níveis de

pressão sonora extremamente elevados.

A pré-atenuação é activada através de um inter-

ruptor na parte de trás do microfone.

Ajustar o ﬁltro passa-alto

O ﬁltro passa-alto comutável pode suprimir sons

de baixa frequência indesejados (sons de impac-

to, ruídos de vento) ou compensar o efeito de pro-

ximidade.

O ﬁltro passa-alto é activado através de um inter-

ruptor na parte de trás do microfone.

Eliminar interferências de ruído

A gama de frequência do TLM 170 R é inferior a

20 Hz. Como tal, o microfone é mais sensível a

interferências de baixa frequência.

Os sinais de frequência extremamente baixos

também podem dar origem a interferências como

ruídos de vento e sons envolventes. Para suprimir

estes sinais de interferência, recomendamos a

utilização de um dispositivo de protecção contra

vento ou ruídos do nosso catálogo de acessórios.

A versão de base do TLM 170 R já inclui total pro-

tecção contra inﬂuências de ruídos de vibração.

Para tipos de utilização mais exigentes, recomen-

damos a aquisição da suspensão elástica EA 170

do nosso catálogo de peças.

Desmontar o suporte de braçadeira

Antes de utilizar a suspensão elástica EA 170, de-

verá desmontar a braçadeira. Para isso, incline-a

para cima e desaparafuse o anel roscado grande

na parte inferior do microfone. De seguida, solte o

parafuso recartilhado no batente de borracha su-

perior do suporte. Retire o suporte e a braçadeira

em conjunto, puxando-os para baixo. Se quiser

montar a braçadeira do lado esquerdo, solte o

parafuso recartilhado grande desse lado, deixan-

do assim a descoberto a rosca para a braçadeira.

Para suspender o microfone sem a braçadeira,

basta ligar por exemplo o cabo IC 4 ao conector

do microfone.

Teste de som

Fale normalmente para o microfone. Não sopre

nem bata com os dedos no microfone, uma vez

que pode provocar níveis de pressão sonora pe-

rigosos.

6. Colocação fora de serviço e

armazenamento

Baixe o volume dos aparelhos ligados antes de

apagar o microfone ou desligar os cabos.

Só depois deverá desligar a alimentação fantas-

ma.

Desligue os cabos.

Para desligar os cabos, puxe sempre pela ﬁcha e

não pelo cabo.

Os microfones que não estiverem a ser utilizados

devem ser guardados para não acumularem pó. Se

um microfone não for utilizado durante períodos

prolongados, deverá ser guardado num local sem

pó e a uma temperatura ambiente normal. Use

uma bolsa de protecção permeável que não largue

pêlo ou a embalagem original do microfone.

7. Resolução de problemas

Problema

▶

Possíveis causas

▶

Solução

O microfone

não funciona

Mesa de mistura ou unidade de alimentação

sem tensão fantasma.

Veriﬁque as conﬁgurações correspondentes

na faixa de canal.

A unidade de alimentação não está ligada à

corrente eléctrica ou a bateria não funciona.

Veriﬁque a ligação à corrente eléctrica ou a

bateria da unidade de alimentação.

Os sinais não

são transmi-

tidos

O microfone não foi ligado à entrada correc-

ta do ampliﬁcador do aparelho subsequente.

Veriﬁque a trajectória dos sinais.

Se necessário, active a entrada correspon-

dente na faixa de canal atribuída na mesa

de mistura.

8. Dados técnicos e ocupação das ligações

Relações climáticas autorizadas1)

Gama de temperatura operacional ..0°C ... +70°C

Gama de temperatura

de armazenamento........................–20° C ... +70 °C

Gama de humidade................0% – 90% hum. rel.

a +20°C

0% – 85% hum. rel.

a +60°C

Modo de funcionamento

acústico................................................ Receptor do

gradiente de pressão

Padrão direccional .....................omnidireccional,

cardióide de grande alcance,

cardióide, hipercardióide,

ﬁgura de oito

Gama de transmissão ......................20Hz...20kHz

Factor de transmissão

do campo2)......................................... 8 mV/Pa ± 1 dB

Impedância nominal ..................................50 Ohm

PT PT

Impedância da carga nominal ...............1000Ohm

Intervalo do nível de ruído3),

CCIR4)............................................................... 68 dB

Intervalo do nível de ruído3),

A avaliado4) .....................................................80dB

Nível de ruído complementar,

CCIR4)................................................................26dB

Nível de ruído complementar,

A avaliado4) ..................................................14 dB-A

Nível de pressão acústica limite para5)

k < 0,5 % do factor de distorção .................. 144dB

com amortecimento prévio ......................... 154 dB

Tensão máx. de saída ................................... 10 dBu

Tensão de alimentação6) ......................... 48 V ± 4 V

Consumo de energia6).......................................3mA

Conector necessário .....................................XLR3F

Peso................................................................. 625 g

Dimensões ....................................60 mm x 152 mm

94 dBSPL corresp. a 1Pa = 10µbar

0dB corresp. a 20 µPa

O microfone dispõe de uma saída balanceada sem

transformador. A ﬁcha XLR de 3 pinos apresenta a

seguinte ocupação padrão:

Pino 1: 0V/massa

Pino 2: Modulação (fase+)

Pino 3: Modulação (fase–)

1) Todos os valores para humidade não condensada.

Os valores são válidos para microfones e cápsulas limpos e

cuidados. Quaisquer resíduos de sujidade nas cápsulas ou

nas membranas podem restringir os valores determinados.

2) a 1kHz com 1 kOhm impedância da carga nominal.

3) relativamente a 94 dB SPL

4) de acordo com a norma IEC 60268-1; Avaliação CCIR de

acordo com CCIR 468-3, valor quase limite; Avaliação A de

acordo com a norma IEC 61672-1, valor efectivo

5) Factor de distorção do ampliﬁcador do microfone com uma

tensão de entrada que corresponde à tensão indicada na

cápsula com a respectiva pressão acústica.

6) Tensão fantasma (P 48, IEC61938).

9. Acessórios seleccionados*

(fotos em anexo)

Suspensão elástica

EA 170 ..............ni .............. Nº de encom. 007271

Dispositivo de inclinação

MNV 87.............ni .............. Nº de encom. 006804

Suporte

DS 120..............pr.............. Nº de encom. 007343

Protecção instantânea

PS 15.................pr.............. Nº de encom. 008472

PS 20 a .............pr.............. Nº de encom. 008488

Pára-brisas

WS 87 ...............pr.............. Nº de encom. 006753

Unidade de conservação da bateria

BS 48 i..............pr.............. Nº de encom. 006494

BS 48 i-2...........pr.............. Nº de encom. 006496

Unidade de alimentação

N 248 EU ..........pr.............. Nº de encom. 008537

N 248 US ..........pr.............. Nº de encom. 008538

N 248 UK ..........pr.............. Nº de encom. 008539

Cabo de ligação

IC 3 mt (10 m)...pr.............. Nº de encom. 006543

IC 4 (10m)........ni .............. Nº de encom. 006547

IC 31 mt (5 m)...pr.............. Nº de encom. 006570

Cabo do adaptador

AC 22 (0.3 m)...................... Nº de encom. 006598

AC 25 (0.3 m)...................... Nº de encom. 006600

AC 27 (0.3 m)...................... Nº de encom. 006602

Signiﬁcado dos códigos de cores:

ni = níquel, pr = preto

* Descrições completas e outros poderão ser consultados no

nosso catálogo de acessórios ou em www.neumann.com

NL NL

1. Inleiding

In deze handleiding vindt u alle belangrijke in-

formatie voor het gebruik en onderhoud van het

product dat u hebt aangeschaft. Lees deze hand-

leiding zorgvuldig en volledig door voordat u het

apparaat gaat gebruiken. Bewaar de handleiding

altijd op een gemakkelijk toegankelijke plaats

voor andere gebruikers.

Meer informatie, in het bijzonder over de be-

schikbare accessoireonderdelen en de Neumann-

servicepartners, kunt u altijd terugvinden op

onze website www.neumann.com. De service-

partners kunt u ook telefonisch opvragen onder

+49 (0) 30 / 41 77 24 - 0.

Op onze website www.neumann.com vindt u de

rubriek Downloads met de volgende PDF-bestan-

den ter aanvullende informatie:

Gebruik van niet-symmetrische of in het

midden geaarde ingangen

Tips voor het onderhoud van de microfoon

Voor de wereldwijde uitwisseling van ervaringen

onder Neumann-gebruikers bieden wij op onze

website het Neumann Online-Forum aan dat dank-

zij de geïntegreerde archieunctie is uitgegroeid

tot een omvangrijke pool van kennis.

2. Veiligheidsvoorschriften

Het doelgerichte gebruik van deze microfoon is de

omzetting van akoestische signalen in elektrische

signalen.

Sluit de microfoon alleen aan op microfooningan-

gen en voedingsapparaten die een 48V-fantoom-

voeding conform IEC 61938 leveren.

Reparatie- en servicewerkzaamheden mogen al-

leen worden uitgevoerd door ervaren en opgeleid

personeel. Wanneer u het apparaat zelfstandig

openmaakt of aanpast, dan vervalt de garantie.

Gebruik het apparaat alleen onder de in de tech-

nische gegevens aangegeven bedrijfsomstandig-

heden. Laat het apparaat op kamertemperatuur

komen voordat u het inschakelt.

Neem het apparaat niet in bedrijf wanneer het bij

het transport beschadigd is geraakt.

Plaats kabels altijd zodanig dat niemand erover

kan struikelen.

Houd vloeistoen en elektrisch geleidende voor-

werpen die niet voor het gebruik nodig zijn, ver-

wijderd van het apparaat en de aansluitingen.

•

Gebruik voor het schoonmaken geen oplosmidde-

len of agressieve schoonmaakmiddelen.

Breng het apparaat naar het geschikte afvalverza-

melpunt volgens de voorschriften van uw regio.

3. Verkorte beschrijving

De TLM 170 R is een condensator-studiomicro-

foon in transformatorloze schakeltechniek (TLM).

Hij wordt gekenmerkt door uitermate zuivere en

verkleuringsvrije klankoverdracht bij een ex-

treem laag eigen geluidsniveau en tegelijkertijd

zeer goede moduleerbaarheid

De TLM 170 R biedt de omschakelbare richtka-

rakteristieken kogel, nieren, brede nieren, hyper-

nieren en acht. De richtkarakteristieken kunnen

met de optionele transformator N 248 draadloos

worden bediend.

Dankzij zijn sterke lineaire veldfrequentiekarak-

teristieken kunnen zijdelings invallende geluids-

delen ongekleurd worden overgedragen. Dit geldt

voor alle richtkarakteristieken.

Een schakelbare high-pass-ﬁlter verhoogt de on-

derste grensfrequentie van 30Hz naar 100 Hz.

Een/de aansluitbare demping, verlaagt de over-

drachtsmaat met 10dB en maakt zo de verwerking

van zeer hoge geluidsdrukken mogelijk.

Voor de demping van mechanische trillingen is de

TLM 170 R zwenkbaar opgehangen aan een zacht

gelagerde beugel.

4. Leveringsomvang

TLM 170 R (mt):

Microfoon TLM 170 R (mt)

Gebruiksaanwijzing

Stofzak

Houten etui

TLM 170 R (mt) stereoset:

2 x Microfoon TLM 170 R (mt)

2 x Elastische ophanging EA 170 (mt)

Gebruiksaanwijzing

2 x Stofzak

Aluminiumkoer

•

5. Inbedrijfstelling

Microfoon afstellen

Bevestig de microfoon op een voldoende stabiele

en stevig statief. Gebruik indien nodig een wind-

of popscherm uit ons gamma van accessoires; dit

om de overdracht van wind- of popgeluiden me-

chanisch te onderdrukken.

Microfoon aansluiten

Voorzichtig:Een verkeerde voedingsspanning

kan de microfoon beschadigen!

Sluit de microfoon alleen aan op een transfor-

mator, een voorversterker voor microfoon, een

mengpaneel, o.i.d., met een 48 V-fantoomvoeding

conform IEC 61938. U kunt alle P48-voedingsap-

paraten gebruiken die minimaal 3 mA per kanaal

afgeven.

Voorzichtig: Zeer harde geluiden kunnen uw

gehoor of uw luidspreker beschadigen!

Op de aangesloten weergave- en opnameappara-

ten minimaliseert u de geluidssterkte, voordat u

de microfoon aansluit.

Verbind de microfoon met een geschikte kabel met

een microfooningang van uw volgende-audioap-

paraat en/of met het voorziene P 48-voedingsap-

paraat. Tips voor de manier van aansluiten vindt u

in het hoofdstuk Technische gegevens.

Let er bij het aansluiten van kabels op dat de aan-

sluitstekker correct wordt vastgezet. Plaats de ka-

bels zodanig dat er niemand over kan struikelen.

Spreek primair in de microfoon aan de kant waar-

op het Neumann-logo staat.

Verhoog op de vervolgapparaten geleidelijk het

geluidsniveau.

Stel de voorversterking (gain) van uw vervolgap-

paraten zo in dat er bij het hoogste niveau geen

vervormingen optreden.

Richtkarakteristiek selecteren

Er bestaan vijf karakteristieken waarmee een in-

dividuele aanpassing aan de opnamesituatie mo-

gelijk is: Kogel en nier, brede nier, hypernier en

ﬁguur acht.

De zestraps-draaischakelaar voor de richtkarak-

teristiek vindt u aan de achterkant.

In de stand ‚R’ (remote) kunnen de richtkarakte-

ristieken met de optionele, draadloze transforma-

tor N 248 draadloos worden bediend.

Bij het omschakelen van de richtkarakteristiek is

de microfoonuitgang stil geschakeld.

Voordemping instellen

De aansluitbare voordemping verhoogt de modu-

latiegrens met 10 dB om extreem luide geluidsre-

sultaten zonder overmodulatie door te sturen.

Met een schakelaar aan de achterkant van de mi-

crofoon activeert u de demping.

High-pass instellen

De aansluitbare high-pass-ﬁlter dempt ongewens-

te, diepe frequenties (loopgeluiden, windgeruis)

of dient ter compensatie van de eecten van be-

spreking van dichtbij.

Met een schakelaar aan de achterkant van de mi-

crofoon activeert u de high-pass-ﬁlter.

Onderdrukking storingsgeluid

Het overdrachtbereik van de TLM 170 R gaat tot

ver onder 20Hz. Net zo gevoelig is hij natuurlijk

ook voor diepfrequent storingsgeluid.

Extreem laagfrequente signalen kunnen ook door

storingen zoals pop- en windgeluiden worden ver-

oorzaakt. Om dergelijke stoorsignalen te onder-

drukken raden wij u aan een wind- of popscherm

uit ons gamma van accessoires te gebruiken.

De TLM 170 R is in zijn basisuitrusting al grondig

beschermd tegen invloeden door mechanische

trillingen. Voor nog strengere vereisten raden

wij de elastische ophanging EA 170 aan uit ons

gamma van accessoires.

Demontage van de beugelhouder

Voor het plaatsen van de elastische ophanging

EA 170 moet u de beugel demonteren. Daarvoor

draait u de beugel schuin naar boven en schroeft

u de grote draadring onderaan de microfoon eraf.

Vervolgens draait u de kartelschroeven aan de

bovenste rubberbuer van de houder los. Nu kunt

u de houder en de beugel samen naar onderen

halen en lostrekken. Wanneer u de beugel aan

de linkerkant wilt monteren, draai dan aan die

kant de schroef met muntgleuf los en maak zo het

scharnier vrij voor de beugel. Voor de hangende

werking zonder beugel kunt u nu bijv. kabel IC 4

monteren op de connector van de microfoon.

Toontest

Spreek eenvoudigweg in de microfoon. Blazen of

ploppen leidt tot gevaarlijke geluidsdrukniveaus.

NL NL

6. Uitschakeling lange termijn en opslag

Voordat u alles voor lange termijn uitschakelt en

kabels verwijdert, vermindert u het geluidsniveau

van uw vervolgapparatuur.

Schakel dan pas de fantoomvoeding uit.

Maak de kabelverbindingen los.

Trek bij het losmaken van kabels altijd alleen maar

aan de stekkers en niet aan de kabels.

Microfoons die niet in gebruik zijn, moeten niet

op statief en in het stof blijven staan. Als een

microfoon voor langere tijd niet wordt gebruikt,

dan moet hij in een normaal omgevingsklimaat

stofvrij worden opgeslagen. Gebruik hiervoor een

niet-pluizende, luchtdoorlatende stofzak of de

originele verpakking van de microfoon.

7. Storingchecklist

Storing

▶

Mogelijke oorzaken

▶

Oplossing

Apparaat

functioneert

niet

Fantoom-voedingsspanning op het meng-

paneel of op het voedingsapparaat is niet

ingeschakeld.

Controleer de betreende instellingen op het

kanaalspoor.

Het voedingsapparaat is niet met de aan-

sluiting op het stroomnet verbonden of de

batterij ontbreekt.

Controleer de aansluiting op het stroomnet

of batterij van het voedingsapparaat.

Geen signaal-

overdracht

De microfoon is niet met de juiste uitgang

voor microfoonversterker van het vervolg-

apparaat verbonden.

Controleer de signaalweg.

Activeer evt. de betreende ingang op het

toegewezen kanaalspoor van het mengpa-

neel.

8. Technische gegevens en

manieren van aansluiten

Toelaatbare klimatologische verhoudingen:1)

Temperatuurbereik bedrijf ...............0°C ... +70°C

Temperatuurbereik opslag............–20°C ... +70°C

Vochtigheidsbereik .............0 % – 90% rel. vocht.

bij +20°C

0% – 85% rel. vocht.

bij +60 °C

Akoestische werkwijze .................... Drukgradiënt-

ontvanger

Richtkarakteristiek ...............Kogel, brede nieren,

Nieren, hypernieren, acht

Overdrachtbereik ............................20 Hz...20 kHz

Veldoverdracht-

factor2) ............................................... 8 mV/Pa ± 1 dB

Nominale impedantie .................................50Ohm

Nominale lastimpedantie ......................1000Ohm

Geluidsniveau-afstand3),

CCIR4)...............................................................68 dB

Geluidsniveau-afstand3),

A-geschat4) ......................................................80 dB

Vervangend geluidsniveau,

CCIR4) ...............................................................26dB

Vervangend geluidsniveau,

A-geschat4) ...................................................14 dB-A

Maximumniveau geluidsdruk voor5)

k < 0,5 % ‚rinkel‘-factor ................................ 144dB

met voordemping ......................................... 154 dB

Max. uitgangsspanning................................ 10dBu

Voedingsspanning6)................................. 48V ± 4 V

Stroomverbruik6) ..............................................3 mA

Benodigde aansluitstekker...........................XLR3F

Gewicht ........................................................... 625 g

Afmetingen ...................................60mm x 152mm

94 dBSPL is gelijk a. 1 Pa = 10µbar

0dB is gelijk a. 20µPa

De microfoon bezit een symmetrische, over-

drachtsloze uitgang. De 3-polige XLR-aansluit-

stekker heeft de volgende indeling die voldoet

aan de geldende normen:

Pin1: 0 V/massa

Pin2: Modulatie (+fase)

Pin3: Modulatie (–fase)

1) Alle waarden voor niet-condenserende vochtigheid.

De waarden gelden voor schone, onderhouden microfoons

en/of microfooncapsules. Vuilresten van dergelijke aard

op capsules of membranen kunnen de genoemde waarden

nadelig beïnvloeden.

2) bij 1 kHz op 1 kOhm nom. lastimpedantie.

3) bij 94dBSPL

4) conform IEC60268-1;

CCIR-evaluatie conform CCIR468-3, zogen. topwaarde;

A-evaluatie conform IEC61672-1, eectieve waarde

‚Rinkel’-factor van de microfoonversterker bij een ingangs-

spanning die overeenstemt met de spanning die de capsule

bij een overeenstemmende geluidsdruk afgeeft.

6) Fantoomvoeding (P48, IEC61938).

9. Geselecteerde accessoires*

(foto’s in de bijlage)

Elastische ophanging

EA 170 .....................ni ..................Best.nr. 007271

Stelinrichting

MNV 87....................ni ..................Best.nr. 006804

Houder

DS 120.....................zw.................Best.nr. 007343

Popscherm

PS 15........................zw.................Best.nr. 008472

PS 20 a ....................zw.................Best.nr. 008488

Windscherm

WS 87 .....................zw.................Best.nr. 006753

Accuvoeding

BS 48 i.....................zw.................Best.nr. 006494

BS 48 i-2..................zw.................Best.nr. 006496

Transformator

N 248 EU .................zw.................Best.nr. 008537

N 248 US .................zw.................Best.nr. 008538

N 248 UK .................zw.................Best.nr. 008539

Verbindingskabel

IC 3 mt (10 m)..........zw.................Best.nr. 006543

IC 4 (10m) ...............ni ..................Best.nr. 006547

IC31 mt (5 m)...........zw.................Best.nr. 006570

Adapterkabel

AC22 (0,3m).................................Best.nr. 006598

AC25 (0,3m).................................Best.nr. 006600

AC27 (0,3 m) .................................Best.nr. 006602

Betekenis van de kleurcoderingen:

ni = nikkel, zw = zwart

* Uitvoerige beschrijvingen en meer artikelen vindt

u in onze catalogus met accessoires of op

www.neumann.com

IT IT

1. Introduzione

Il presente manuale contiene informazioni indi-

spensabili per il funzionamento e la manutenzio-

ne del prodotto acquistato. Leggere attentamente

e per intero le istruzioni prima di usare l’apparec-

chio. Conservare il manuale in un luogo costante-

mente accessibile da parte degli utenti attuali e

futuri.

Per maggiori informazioni, in particolare in meri-

to agli accessori disponibili e ai centri di assisten-

za Neumann, consultare il nostro sito Web: www.

neumann.com. Per informazioni sui centri di assi-

stenza, è altresì possibile contattare il numero di

telefono: +49 (0) 30 / 41 77 24 - 0.

I seguenti ﬁle sono disponibili in formato PDF nel-

la sezione Downloads del nostro sito Web www.

neumann.com:

Uso con ingressi messi a terra non bilanciati o

con terminale CT (Center Tap)

Considerazioni in merito alla manutenzione

del microfono

Il forum online sul nostro sito Web consente agli

utenti Neumann di tutto il mondo di condividere

le proprie esperienze. Grazie alla funzione di ar-

chiviazione integrata, il forum rappresenta un’im-

portante occasione di confronto.

2. Istruzioni di sicurezza

Il microfono ha lo scopo di convertire i segnali

acustici in segnali elettrici.

Collegare il microfono solo agli appositi ingressi e

ai dispositivi con un’alimentazione phantom 48 V

in conformità con IEC 61938.

Gli interventi di riparazione e manutenzione de-

vono essere eseguiti esclusivamente da persona-

le specializzato e autorizzato. L’apertura o la mo-

diﬁca non autorizzata dell’apparecchio invaliderà

la garanzia.

Utilizzare l’apparecchio solo nelle condizioni

speciﬁcate nella sezione «Dati tecnici». Prima

dell’accensione, consentire all’apparecchiatura di

adattarsi alla temperatura ambiente.

Non mettere in funzione l’apparecchiatura se è

stata danneggiata durante il trasporto.

Disporre sempre i cavi in modo da evitare il ri-

schio di inciampare.

•

A meno che non sia necessario ai ﬁni d’uso, as-

sicurarsi che i liquidi e gli oggetti elettricamente

conduttivi siano tenuti a una distanza di sicurezza

dall’apparecchiatura e dai relativi collegamenti.

Non usare solventi o detergenti aggressivi per la

pulizia.

Smaltire l’apparecchiatura in conformità con le

disposizioni in vigore nel paese di appartenenza.

3. Descrizione breve

TLM 170 R è un microfono a condensatore da stu-

dio con circuito senza trasformatori.

Questo microfono garantisce una trasmissione

del suono estremamente limpida e priva di colo-

razione, con un rumore di fondo (self-noise) molto

basso e un’ampia gamma dinamica.

Il TLM 170 R ha diagrammi polari selezionabili di

tipo omnidirezionale, cardioide, cardioide largo,

ipercardioide e ﬁgura a 8. I diagrammi polari

possono essere selezionati in remoto con l’ali-

mentatore opzionale N 248.

La risposta in frequenza lineare a campo diuso

consente la trasmissione senza colorazione anche

dei suoni laterali. Questo vale per tutti i diagram-

mi polari.

Un ﬁltro passa alto commutabile consente di au-

mentare la frequenza di taglio inferiore da 30 Hz

a 100 Hz.

Il selettore di pre-attenuazione riduce la sensibi-

lità del microfono a 10 dB, consentendo pertanto

l’elaborazione di livelli di pressione sonora molto

alti.

Il TLM 170 R è montato in modo elastico su una

staa inclinabile per sopprimere il rumore impat-

tivo.

4. Apparecchiatura fornita

TLM 170 R (mt):

Microfono TLM 170 R (mt)

Manuale d’uso

Parapolvere

Cofanetto in legno

TLM 170 R (mt) Stereo Set:

2 microfoni TLM 170 R (mt)

2 sospensioni elastiche EA 170 (mt)

Manuale d’uso

2 Parapolvere

Valigetta in alluminio

•

5. Conﬁgurazione

Montaggio del microfono

Collegare il microfono a un supporto stabile e

resistente. Eventualmente usare uno schermo

antivento o un ﬁltro anti-pop della nostra gamma

di accessori per la soppressione meccanica del

rumore del vento o degli eetti «pop».

Collegamento del microfono

Attenzione: un’alimentazione non corretta

potrebbe danneggiare il microfono!

Collegare il microfono solo a un’unità di alimen-

tazione, a un preampliﬁcatore, a una consolle di

mixaggio o ad altre apparecchiature con un’ali-

mentazione phantom da 48 V (P 48), in conformi-

tà con IEC 61938. È possibile usare un qualsiasi

alimentatore P 48 in grado di fornire min. 3mA

per canale.

Attenzione: un rumore troppo forte potrebbe

danneggiare gli altoparlanti o causare proble-

mi di udito!

Ridurre al minimo il volume dei dispositivi di

playback e registrazione collegate prima di colle-

gare il microfono.

Con un apposito cavo, collegare il microfono al-

l’ingresso dell’apparecchiatura audio che si in-

tende usare per l’elaborazione successiva oppure

agli appositi alimentatori P48. Per maggiori in-

formazioni sull’assegnazione dei connettori, fare

riferimento alla sezione «Dati tecnici».

Durante il collegamento dei cavi, assicurarsi che

i connettori siano bloccati in modo corretto. Di-

sporre sempre i cavi in modo da evitare il rischio

di inciampare.

Il microfono deve essere usato principalmente dal

lato su cui compare il logo Neumann.

Aumentare gradualmente il volume dell’apparec-

chiatura collegata.

Impostare il guadagno dell’apparecchiatura col-

legata in modo che non vi siano distorsioni con

livelli di pressione sonora massimi

Selezione del diagramma polare

Sono disponibili cinque diagrammi polari sele-

zionabili che consentono di adattare il microfono

a singole situazioni di registrazione: omnidirezio-

nale, cardioide, cardioide largo, ipercardioide e

ﬁgura a 8. Il selettore rotante a 6 posizioni per i

diagrammi polari si trova sulla parte posteriore

del microfono.

L’impostazione «R» (Remoto) consente la selezio-

ne remota dei diagrammi polari mediante l’unità

di alimentazione N 248 opzionale.

Durante la modiﬁca del diagramma polare, l’usci-

ta del microfono viene silenziata.

Impostazione della pre-attenuazione

La pre-attenuazione commutabile aumenta il li-

vello del segnale massimo di 10 dB per evitare il

sovraccarico durante la trasmissione dei segnali

con livelli di pressione sonora estremamente alti.

La pre-attenuazione viene attivata mediante un

selettore che si trova sulla parte posteriore del

microfono.

Impostazione del ﬁltro passa alto

Il ﬁltro passa alto commutabile può essere usato

per sopprimere l’interferenza a bassa frequenza

(ossia causata dal rumore impattivo o dal rumore

del vento) oppure per compensare l’eetto pros-

simità.

Il ﬁltro passa alto viene attivato mediante un se-

lettore situato sulla parte posteriore del microfo-

no.

Soppressione dell’interferenza del rumore

La risposta in frequenza del TLM 170 R è inferiore

a 20 Hz. Naturalmente il microfono è sensibile al-

l’interferenza a bassa frequenza.

L’interferenza, come il rumore del vento o gli ef-

fetti «pop», può generare segnali a frequenza

estremamente bassa. Per sopprimere questi se-

gnali rumorosi, consigliamo di usare uno schermo

antivento o un ﬁltro anti-pop selezionati dalla no-

stra gamma di accessori.

Nella conﬁgurazione di base, il TLM 170 R è già

ben protetto dagli eetti del rumore impattivo.

Per situazioni particolarmente dicili, consiglia-

mo la sospensione elastica EA 170 della nostra

gamma di accessori.

Smontaggio della staa per l’asta ﬁssa

Prima di usare la sospensione elastica EA 170, è

necessario rimuovere la staa dal microfono. Per

prima cosa orientare la staa verso l’alto e svita-

re il grande anello ﬁlettato che si trova intorno al

connettore base. Svitare quindi la vite zigrinata

sulla parte superiore del supporto elastico. L’asta

e la staa potranno successivamente essere ri-

mosse insieme dal basso. Se la staa deve essere

montata sul lato sinistro del microfono, rimuove-

re la vite con la scanalatura a spirale, mettendo

pertanto in mostra il ﬁletto per la staa.

IT IT

Con la staa rimossa, il microfono può essere

sospeso, ad esempio collegando un cavo IC4 al

connettore del microfono.

Prova del suono

Basta parlare nel microfono. Non soare sul mi-

crofono né sottoporlo ad eetti “pop”. Questo

potrebbe infatti facilmente generare livelli di

pressione sonora pericolosi.

6. Spegnimento e conservazione

Prima di spegnere il microfono o di scollegare i

cavi, ridurre il volume dell’apparecchiatura col-

legata.

Solo dopo è possibile disattivare l’alimentazione

phantom.

Scollegare i cavi.

Per scollegare un cavo, esercitare pressione solo

sul connettore e non sul cavo.

Per evitare l’accumulo di polvere, evitare che i mi-

crofoni inutilizzati restino appesi all’asta. Un mi-

crofono che rimane inutilizzato per lungo tempo

deve essere conservato in condizioni atmosferi-

che normali e protetto dalla polvere. A tale scopo,

usare un parapolvere non peloso e permeabile

all’aria oppure l’imballaggio originale del micro-

fono.

7. Risoluzione dei problemi

Problema

▶

Possibili cause

▶

Soluzione

Microfono

non

funzionante

L’alimentazione phantom non è attiva sulla

console di mixaggio oppure a livello dell’ali-

mentatore.

Controllare le impostazioni del canale

corrispondente.

L’alimentatore non è collegato alla linea di

alimentazione oppure batteria assente.

Controllare il collegamento alla linea di

alimentazione oppure controllare la batteria

dell’alimentatore.

Nessuna

trasmissione

dei segnali

L’alimentatore non è collegato alla linea di

alimentazione oppure batteria assente.

Controllare il percorso del segnale.

Se necessario, attivare l’ingresso corretto

sul canale corrispondente della consolle di

mixaggio.

8. Dati tecnici e assegnazione dei

connettori

Condizioni atmosferiche consentite1)

Range della temperatura

d’esercizio............................................0 °C...+70 °C

Range della temperatura

di conservazione .............................–20 °C...+70 °C

Range umidità.....0 % – 90 % umidità rel. a +20°C

0% – 85% umidità rel. a +60 °C

Principio di

funzionamento acustico ......................Trasduttore

grad. press.

Figura direzionale ..................... Omnidirezionale,

cardioide grandangolare,

cardioide, ipercardioide,

ﬁgura a 8

Ambito di frequenze ........................20Hz...20 kHz

Sensibilità2) .......................................8 mV/Pa ± 1dB

Impedenza nominale................................... 50ohm

Impedenza di carico nominale.............. 1000ohm

Rapporto S/N3),

CCIR4)............................................................... 68 dB

Rapporto S/N3),

Pesato in classe A4).........................................80 dB

Livello di rumore equivalente,

CCIR4)................................................................26dB

Livello di rumore equivalente,

Pesato in classe A4)......................................14dB-A

SPL max. per5)

inferiore a 0.5 % THD................................... 144dB

con pre-attenuazione................................... 154dB

Tensione d’uscita max.................................. 10dBu

Alimentazione6) ....................................... 48V ± 4V

Consumo di corrente6)......................................3mA

Connettore corrispondente ..........................XLR3F

Peso..................................................................625 g

Dimensioni....................................60mm x 152mm

94 dBSPL equiv. a 1Pa = 10µbar

0dB equiv. a 20µPa

Il microfono ha un’uscita bilanciata senza tra-

sformatori. Il connettore XLR a 3 pin presenta le

seguenti assegnazioni standard dei pin:

Pin1: 0 V/massa

Pin2: modulazione (fase+)

Pin3: modulazione (fase–)

1) Tutti i valori si riferiscono ad umidità senza condensa.

I valori sono validi per microfoni o capsule puliti e in

buone condizioni. La presenza di depositi di sporco di

qualsiasi genere sulle capsule o sulle membrane può

ridurre i valori speciﬁcati.

2) a 1kHz con impedenza di carico nominale da 1 kohm.

3) re 94dBSPL

4) secondo IEC 60268-1;

CCIR-pesato secondo CCIR468-3, quasi peak;

pesato in classe A secondo IEC 61672-1, RMS

5) THD dell’ampliﬁcatore del microfono ad una tensione

d’ingresso equivalente alla tensione d’uscita della capsula

all’SLP speciﬁcato.

6) Alimentazione phantom (P 48, IEC61938).

9. Accessori selezionati*

(Foto in allegato)

Sospensione elastica

EA 170 .................. ni........................N. cat. 007271

Supporto pendente per auditorio

MNV 87................. ni........................N. cat.006804

Supporto

DS 120.................. ne.......................N. cat.007343

Filtro anti-pop

PS 15..................... ne.......................N. cat.008472

PS 20 a ................. ne.......................N. cat.008488

Schermo antivento

WS 87 .................. ne.......................N. cat. 006753

Alimentazione a batteria

BS 48i................... ne.......................N. cat.006494

BS 48i-2................ ne.......................N. cat.006496

Alimentazione

N 248 EU .............. ne.......................N. cat.008537

N 248 US .............. ne.......................N. cat.008538

N 248 UK .............. ne.......................N. cat.008539

Cavo di collegamento

IC 3 mt (10 m)....... ne.......................N. cat.006543

IC 4 (10m)............ ni........................N. cat.006547

IC 31 mt (5 m)....... ne.......................N. cat.006570

Adattatore cavo

AC 22 (0.3 m)....................................N. cat.006598

AC 25 (0.3 m)....................................N. cat.006600

AC 27 (0.3 m)....................................N. cat.006602

Signiﬁcato dei colori:

ni = nickel, ne = nero

* Descrizioni dettagliate e altri articoli sono disponibili nel

nostro catalogo accessori oppure all’ indirizzo

www.neumann.com

10. Frequency responses and polar patterns

Frequenzgänge und Polardiagramme

Courbe de réponse en fréquence et diagramme polaire

Respuestas en frecuencia y diagramas polares

Gráﬁcos polares e de frequência

Frequentie- en polariteitsdiagrammen

Diagrammi polari e di frequenza

measured in free-ﬁeld conditions (IEC 60268-4), tolerance ±2dB

gemessen im freien Schallfeld nach IEC60268-4, Toleranz ±2dB

mesures dans un champ acoustique libre (IEC 60268-4), tolérance ±2dB

medido en condiciones de campo libre (IEC60268-4), tolerancia ±2dB

medida num campo acústico livre de acordo com a norma IEC 60268-4, tolerância ±2dB

gemeten in een vrij geluidsveld conform IEC 60268-4, tolerantie ±2 dB

misurazioni eettuate in condizioni di campo libero (IEC 60268-4), tolleranza ±2dB

MNV 87EA 170

PS 15 PS 20 a

IC 3 mt

AC 25

DS 120

BS 48 i

BS 48 i-2 N 248

Errors excepted, subject to changes • Irrtümer und technische Änderungen vorbehalten • Sauf erreur, sous réserve de

modiﬁcations • Se exceptúan los errores, sujetos a cambios • Sujeito a erros e alterações técnicas • Fouten en technische

wijzigingen voorbehouden • Con riserva di errori e di modiﬁche tecniche

Printed in Germany • Publ. xy/08 069620/A05

Disclaimer

The product is sold “as-is” and the customer is assuming the entire risk as

to the product’s suitability for his needs, its quality and its performance. In

no event will Neumann be liable for direct, indirect, special, incidental or

consequential damages resulting from any defect in the product or from its

use in conjunction with any microphones /products from other manufac-

turers, even if advised of the possibility of such damages.

Haftungsausschluss

Die Georg Neumann GmbH übernimmt keinerlei Haftung für einen Ge-

brauch des Produkts, der von den in der Bedienungsanleitung genannten

technischen Voraussetzungen abweicht (z.B. Bedienungsfehler, falsche

Spannung, Abweichung von empfohlenen Korrespondenzgeräten). Dies gilt

auch dann, wenn auf mögliche Schäden bei abweichendem Gebrauch hin-

gewiesen wurde. Jegliche Geltendmachung von Schäden und Folgeschä-

den, die dem Benutzer aufgrund eines solchen abweichenden Gebrauchs

entstehen sollten, wird ausgeschlossen. Ausgenommen von diesem Haf-

tungsausschluss sind Ansprüche aufgrund des Produkthaftungsgesetzes.

Avis de non-responsabilité

Le produit est vendu «en l’état» et c’est au client qu’il incombe de s‘assurer

de l’adaptation du produit à ses besoins, de sa qualité et de ses perfor-

mances. En aucun cas Neumann ne pourra être tenu responsable de dom-

mages directs, indirects, spéciaux, accessoires ou consécutifs résultant

d’un défaut quelconque du produit ou de son utilisation en association

avec des microphones/ produits provenant d’autres fabricants, même s’il

est informé de la possibilité de telles dommages.

Declinación de responsabilidad

Este producto se vende «tal cual» y el cliente asume la total responsabili-

dad de la adecuación del producto para sus necesidades, la calidad y el

rendimiento. En ningún caso Neumann será responsable de los desperfec-

tos accidentales, especiales, directos o indirectos como consecuencia de

cualquier defecto del producto o de su uso junto con cualquier micrófono o

producto de otro fabricante, incluso aunque se advierta de la posibilidad

de tales daños.

Exclusão de responsabilidade

A Georg Neumann GmbH não assume de modo algum a responsabilidade

pela utilização do produto que não esteja em conformidade com os pressu-

postos técnicos mencionados no manual de instruções (por exemplo falha

de manuseamento, tensão incorrecta, divergência com os aparelhos de

correspondência recomendados). O mesmo também é aplicável a possíveis

danos decorrentes de utilização diferente da indicada. É excluída qualquer

reivindicação devido a danos ou danos consequenciais para o utilizador,

resultantes de tal utilização diferente da indicada. Exceptuam-se a esta

exclusão de responsabilidade as reclamações abrangidas pela legislação

em matéria de responsabilidade sobre produtos.

Disclaimer

De Georg Neumann GmbH is niet aansprakelijk voor gebruik van het pro-

duct dat afwijkt van de in de handleiding genoemde technische bepalingen

(bijv. bedieningsfouten, verkeerde spanning, afwijking van aanbevolen

compatibele apparaten). Dit geldt tevens wanneer er bij niet-doelgerecht

gebruik wordt gewezen op mogelijke schade. Iedere claim voor vergoeding

van schade en/of gevolgschade die van de kant van de gebruiker ontstaat

als resultaat van een dergelijk niet-doelgerecht gebruik, wordt niet door

ons in behandeling genomen. Uitzondering hierop vormen claims op basis

van de wet op productaansprakelijkheid.

Esclusione di responsabilità

Questo prodotto viene venduto «così com’è». L’utente si fa completamente

carico del rischio inerente l’idoneità dello stesso per i suoi scopi personali

nonché per la qualità e le prestazioni del prodotto. In nessun caso Neu-

mann sarà responsabile per danni diretti, indiretti, speciali, accidentali o

consequenziali imputabili a difetti del prodotto ovvero al suo utilizzo insie-

me a microfoni / prodotti di terzi, anche se la parte è stata avvisata della

possibilità di simili danni.

Declaration of Conformity

Georg Neumann GmbH hereby declares that this device conforms to

the applicable CE standards and regulations.

®Neumann is a registered trademark of the Georg Neumann GmbH in

certain countries.

Konformitätserklärung

Die Georg Neumann GmbH erklärt, dass dieses Gerät die anwend-

baren CE-Normen und -Vorschriften erfüllt.

®Neumann ist in zahlreichen Ländern eine eingetragene Marke der

Georg Neumann GmbH.

Déclaration de conformité

Georg Neumann GmbH déclare par la présente que ce produit

se conforme à toutes les normes et réglementations CE en

vigueur.

®Neumann est une marque déposée de Georg Neumann GmbH dans

certains pays.

Declaración de conformidad

Por la presente, Georg Neumann GmbH maniﬁesta que este artículo

está en conformidad con las normas y regulaciones aplicables de la

Unión Europea.

®Neumann es una marca comercial registrada de Georg Neumann

GmbH en determinados países.

Declaração de conformidade

A Georg Neumann GmbH declara que este aparelho satisfaz as

normas e os regulamentos aplicáveis na Comunidade Europeia.

®Neumann é uma marca registada da Georg Neumann GmbH em

vários países

Verklaring CE-richtlijnen

De Georg Neumann GmbH verklaart dat dit apparaat voldoet aan de

van toepassing zijnde CE-normen en -voorschriften.

®Neumann in tal van landen een geregistreerd handelsmerk van de

Georg Neumann GmbH

Dichiarazione di conformità

Georg Neumann GmbH dichiara con la presente che il presente dis-

positivo è conforme agli standard e alle norme CE vigenti.

®Neumann è un marchio registrato di Georg Neumann GmbH in deter-

minati paesi.

Table of contents

Languages:

Other Neumann Microphone manuals

Popular Microphone manuals by other brands

Monacor

Monacor img Stage Line HSE-300-SK manual

The Singing Machine

The Singing Machine ISM2040 instruction manual

Steren

Steren WR-810 instruction manual

T-MAX

T-MAX DUAL BATTERY SYSTEM Installation instructions manual

Srhythm

Srhythm M1 user manual

Paso

Paso MA824 Instructions for use

Wharfedale Pro

Wharfedale Pro USX 800 user manual

Neat Microphones

Neat Microphones Widget C user guide

AUSTRALIAN MONITOR

AUSTRALIAN MONITOR IMFOB instruction manual

Crown

Crown CM-30 Application guide

V2GO

V2GO GO-852 manual

Montarbo

Montarbo FiveO PM75 owner's manual

Roland

Roland DR-WM55 owner's manual

Synco

Synco Mic-D1 user manual

Nady Systems

Nady Systems WPM-2U User giude

Audio Technica

Audio Technica U891RC Installation and operation

royer

royer R-121L Operation instructions manual and user guide

Monacor

Monacor EMG-330P instructions

Neumann TLM 170 i User manual

Popular Microphone manuals by other brands
